MOTTO. Nowy wymiar, w którym wygoda i bezpieczeństwo użytkownika są stawiane na pierwszym miejscu, z dbałością sięgającą NAJDROBNIEJSZYCH DETALI

Transkrypt

1

2 MOTTO Nowy wymiar, w którym wygoda i bezpieczeństwo użytkownika są stawiane na pierwszym miejscu, z dbałością sięgającą NAJDROBNIEJSZYCH DETALI

3 Systemy automatyki budynkowej STEROWANIE OŚWIETLENIEM STEROWANIE OKNAMI, ROLETAMI i ŻALUZJAMI STEROWANIE MARKIZAMI AUTOMATYKA OGRZEWANIA i CHŁODZENIA AUTOMATYKA WENTYLACJI i REKUPERACJI MONITORING TEMPERATURY MONITORING WILGOTNOŚCI NAWADNIANIE OGRODU STEROWANIE BRAMAMI i FURTKAMI STEROWANIE URZĄDZENIAMI MONITORING I STEROWANIE ZASILANIEM BUDYNKU i TRYBEM STAND-BY SYMULACJA OBECNOŚCI FUNKCJA ELEKTRONICZNYCH SYSTEMÓW ZABEZPIECZEŃ

4 Systemy automatyki budynkowej STEROWANIE OŚWIETLENIEM Ręczne sterowanie Automatyka oświetlenia Sceny świetlne

5 Systemy automatyki budynkowej STEROWANIE OŚWIETLENIEM Ręczne sterowanie za pomocą łączników (najczęściej wykorzystywane łączniki dzwonkowe) za pomocą urządzeń mobilnych za pomocą przeglądarki WWW za pomocą telefonu: wiadomości SMS, menu głosowe, rozpoznawanie numeru telefonu za pomocą pilotów informacja o włączonych aktualnie obwodach świetlnych dostępna w urządzeniach mobilnych oraz przez przeglądarkę WWW

6 Systemy automatyki budynkowej STEROWANIE OŚWIETLENIEM Automatyka oświetlenia Sterowanie oświetleniem zgodnie z harmonogramami określającymi włączenie określonych źródeł światła w zależności od pory dnia, dnia tygodnia, dnia miesiąca, danego okresu w tygodniu, miesiącu lub roku, bezterminowo Sterowanie oświetleniem w zależności od trybu pracy budynku ( np. prezentacja w sali konferencyjnej, zebranie w sali konferencyjnej, sala konferencyjna pusta) Sterowanie oświetleniem w zależności od nasłonecznienia budynku Sterowanie oświetleniem w zależności od obecności osób

7 Systemy automatyki budynkowej STEROWANIE OŚWIETLENIEM Automatyka oświetlenia Symulacja obecności Automatyczne wyłączenie oświetlenia po wyjściu z domu Pulsacyjne sterowanie oświetleniem po wykryciu intruza (ułatwia zlokalizowanie obiektu grupie interwencyjnej/policji) Automatyczne uruchomienie oświetlenia po wykryciu pożaru Automatyczne uruchomienie oświetlenia ogrodu po wykryciu intruza na zewnątrz budynku

8 Systemy automatyki budynkowej STEROWANIE OŚWIETLENIEM Sceny świetlne Jednoczesne uruchomienie wielu punktów świetlnych Możliwość powiązania scen świetlnych z automatyką oświetlenia Możliwość powiązania scen świetlnych ze sterowaniem roletami, żaluzjami, markizami lub windami na TV Sceny świetlne zależne od pory dnia lub trybu pracy budynku

9 Systemy automatyki budynkowej AUTOMATYKA OKIENNA Sterowanie okami wyposażonymi w siłowniki otwarcia w momencie wykrycia opadów deszczu lub silnego wiatru system KSENIA automatycznie zamknie okna dachowe automatyka wentylacji domu

10 Systemy automatyki budynkowej AUTOMATYKA OKIENNA Sterowanie roletami i żaluzjami automatyczne opuszczenie i/lub podniesienie rolet lub żaluzji w zależności od pory dnia lub poziomu natężenia oświetlenia możliwość zadawania poziomu otwarcia i zamknięcia rolet ( całkowite lub częściowe, np. jedynie w 25%) możliwość zadawania kąta odchylenia lameli w żaluzji automatyczne zamknięcie żaluzji w nocy (oszczędność 5% energii cieplnej) automatyczne zamknięcie rolet podczas włamania

11 Systemy automatyki budynkowej AUTOMATYKA ZACIENIENIA Sterowanie markizami automatyczne wysunięcie markiz w zależności od pory dnia lub poziomu natężenia oświetlenia możliwość zadawania poziomu wysunięcia markiz ( całkowite lub częściowe, np. jedynie w 25%) automatyczne zwinięcie markiz po wykryciu zbyt silnego wiatru

12 Systemy automatyki budynkowej AUTOMATYKA OGRZEWANIA I CHŁODZENIA możliwość automatycznego sterowania temperaturą z wykorzystaniem odczytów z czujników ruchu i obecności automatyczne dopasowanie temperatur w zależności od trybu pracy budynku (komfort, domownicy w pracy, noc, urlop) automatyczne wyłączenie grzania/chłodzenia w przypadku wykrycia otwarcia okna

13 Systemy automatyki budynkowej AUTOMATYKA WENTYLACJI I REKUPERACJI możliwość sterowania wentylatorami, rekuperatorami oraz systemami nawiewno-wywiewnymi sterowanie automatycznym uruchamianiem wentylacji w celu zmniejszenia kosztów ogrzewania/chłodzenia (np. obniżenie kosztów chłodzenia budynku poprzez załączanie wentylacji w nocy zamiast w dzień) sterowanie automatyczne zapewniające właściwe parametry powietrza (np. uruchamiane na podstawie pomiaru stężenia C0 2 w powietrzu)

14 Systemy automatyki budynkowej AUTOMATYKA WENTYLACJI I REKUPERACJI współpraca systemów wentylacji z systemami grzewczo-chłodzącymi (zapobieganie grzania i wentylacji w tym samym czasie) dopasowanie siły wentylacji do trybu pracy budynku (np. unikanie intensywnej wentylacji w sypialniach po przejściu w tryb nocny) automatyczne uruchomienie wentylacji w przypadku wykrycia wycieku gazu wyłączenie wentylacji po wykryciu pożaru

15 Systemy automatyki budynkowej SYSTEMY NAWADNIANIA OGRODÓW automatyczne uruchamianie zraszania ogrodu zgodnie z harmonogramem czasowym automatyczne sterowanie zraszaniem ogrodu w zależności od wilgotności gleby wyłączenie zraszania w przypadku identyfikacji osób w ogrodzie

16 Systemy automatyki budynkowej MONITORING TEMPERATURY I WILGOTNOŚCI odczyt bieżących temperatur oraz wilgotności z podziałem na strefy lub pomieszczenia dostęp do danych historycznych, możliwość porównania temperatury lub wilgotności z dwóch okresów czasu pomiar prędkości wiatru informacje o opadach

17 Systemy automatyki budynkowej STEROWANIE BRAMAMI i FURTKAMI ręczne sterowanie bramą (wjazdową lub garażową) za pomocą panelu dotykowego lub urządzeń mobilnych lub pilotem otwarcie bramy przez wysłanie wiadomości SMS sterowanie automatyczne bramą z wykorzystaniem harmonogramu ręczne sterowanie furtką wyposażoną w siłownik lub elektrozamkiem furtki za pomocą panelu dotykowego lub urządzeń mobilnych otwarcie furtki po identyfikacji osoby za pomocą czytnika kart zbliżeniowych

18 Systemy automatyki budynkowej STEROWANIE URZĄDZENIAMI sterowanie foliami o zmiennej przejrzystości sterowanie windami do wysuwanych telewizorów, projektorów, itp. sterowanie drzwiami wyposażonymi w siłowniki sterowanie ścianami przesuwnymi sterowanie fontannami oraz innymi elementami dekoracyjnymi budynku możliwość zakrycia basenu w trakcie wykrycia deszczu

19 Systemy automatyki budynkowej ZASILANIE URZĄDZEŃ I TRYB STAND-BY monitoring zasilania głównego i awaryjnego budynku poinformowanie użytkownika o przejściu budynku na zasilanie awaryjne obsługa generatorów prądotwórczych sterowanie gniazdami 230V - możliwość wyłączenia wybranych gniazd230v po uzbrojeniu budynku - możliwość wyłączenia wybranych gniazd 230V w pokoju dziecka z panelu dotykowego lub urządzenia mobilnego całkowite wyłączenie urządzeń pracujących w trybie stand-by oszczędność energii elektrycznej

20 Systemy automatyki budynkowej SYMULACJA OBECNOŚCI symulacja obecności ( losowa lub zaprogramowane sterowanie oświetleniem w celu odstraszenia potencjalnych intruzów podczas dłuższej nieobecności domowników) zaawansowana symulacja obecności (oświetlenie zapala się losowo, ale w sposób logiczny symulując przechodzenie osób do poszczególnych pomieszczeń) w celu zwiększenia realizmu w symulacji obecności mogą brać udział urządzenia RTV

21 Systemy automatyki budynkowej FUNKCJA ELEKTRONICZNYCH SYSTEMÓW ZABEZPIECZEŃ Równolegle z funkcją automatyki budynkowej KSENIA może pełnić funkcję elektronicznych systemów zabezpieczeń: detekcji i sygnalizacji włamania i napadu spełniającego niezwykle ostre kryteria GRADE 3 detekcji i sygnalizacji pożaru detekcji i sygnalizacji obecności gazu detekcji i sygnalizacji obecności tlenku węgla detekcji i sygnalizacji zalania

22 Systemy automatyki budynkowej FUNKCJA ELEKTRONICZNYCH SYSTEMÓW ZABEZPIECZEŃ informowanie o wystąpieniu pożaru, wycieku gazu, wykrycia tlenku węgla lub wykrycia wycieku wody: CMA przy pomocy protokołu Contact ID lub SIA użytkownika budynku za pomocą a, wiadomości SMS lub wiadomości głosowej wyłączenie wentylacji oraz uruchomienie oświetlenia wskazującego drogę ewakuacyjną w przypadku wykrycia pożaru włączenie wentylacji oraz odcięcie gazu w przypadku wykrycia wycieku gazu

23 Systemy automatyki budynkowej FUNKCJA ELEKTRONICZNYCH SYSTEMÓW ZABEZPIECZEŃ włączenie wentylacji w przypadku wykrycia obecności tlenku węgla odcięcie wody w przypadku wykrycia wycieku wody

24 Systemy automatyki budynkowej INTEGRACJA Z ZEWNĘTRZNYMI SYSTEMAMI ZABEZPIECZEŃ możliwość integracji systemu KSENIA z zewnętrznymi systemami zabezpieczeń ( np. telewizji dozorowej, przeciwpożarowymi, sygnalizacji włamania i napadu)

25 Systemy automatyki budynkowej PLATFORMA INTEGRUJĄCA AUTOMATYKĘ Z BEZPIECZEŃSTWEM możliwość wykorzystania czujek systemu sygnalizacji włamania i napadu do sterowania urządzeniami dołączonymi do systemu automatyki budynkowej automatyczne wyłączenie oświetlenia, zamknięcie rolet, obniżenie temperatury po uzbrojeniu systemu sygnalizacji włamania i napadu

26 Produkty Kseni opisane w prezentacji Płyty główne Kontrolery bezprzewodowe/repeatery Bezprzewodowy moduł przekaźnikowy Ekspandery Moduł rozszerzeń magistrali z zasilaczem buforowym lares IP lares duo duo16 universal duo auxi wireless auxi auxi relais opis Komunikator GSM/GPRS gemino bus

27 lares IP lares płyty główne

28 płyty główne lares IP, lares Płyta główna Maksymalna pojemność systemu Ksenia w zależności od rodzaju płyty głównej (lares), w oparciu o którą system jest stworzony Maksymalna liczba wejść systemu Maksymalna liczba wyjść systemu Czujnik bezprzewodowy (unum wls, velum wls, poli, nanus poli, nebula) Maksymalna liczba urządzeń bezprzewodowych systemu Moduł przekaźnikowy auxi wls Pilot Opera Sygnalizator imago wls Transceiver lub Repeater bezprzewodowy lares lares 16 IP lares lares 48 IP lares 128 IP

29 płyty główne lares IP Port ETHERNET 4 programowalne wejścia/wyjścia Port micro USB Przekaźnik NC/NO 1A Wyjście napięciowe 12VDC/1A 6 wejść Magistrala 12V DC

30 System bezprzewodowy (radiowy) Praca w paśmie 868 MHz Pełna dwukierunkowość Multi Receiver System - jeden system może obejmować wiele urządzeń: do dwóch, dołączanych do central poprzez magistralę KS-BUS transceiverów oraz do dwóch repeaterów zwiększających zasięg urządzeń bezprzewodowych, dołączanych jedynie do zasilania Kodowanie transmisji z algorytmem własności Dynamic Power Management System: redukcja zakłóceń, wydłużenie żywotności baterii poprzez optymalizację transmisji energii w zależności od odległości oraz uwarunkowań instalacyjnych

31 duo duo 16 universal duo kontrolery bezprzewodowe

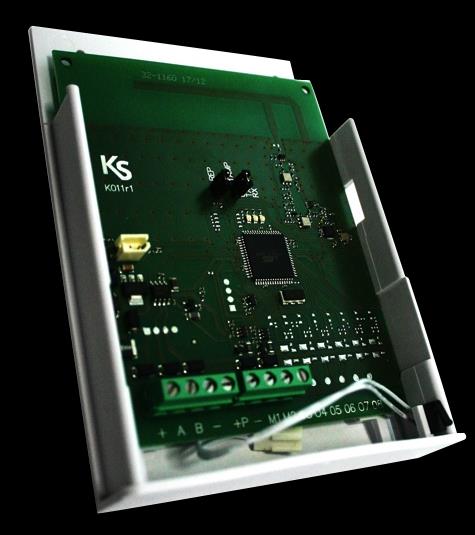

32 dwukierunkowy kontroler bezprzewodowy/repeater duo Do każdej z płyt central lares oraz lares IP można dołączyć, przez magistralę KS-BUS, do dwóch duo, pełniących funkcję transceiverów Dodatkowo do systemu można dodać do dwóch duo, pełniących funkcję repeaterów Możliwość dołączenia do 64 urządzeń bezprzewodowych Praca dwukierunkowa w paśmie 868 MHz Kodowanie transmisji z algorytmem własności Zasięg w otwartej przestrzeni do 400 m Opcjonalna bateria do zasilania repeatera

33 dwukierunkowy kontroler bezprzewodowy duo 16 Współpraca jedynie z płytami central lares 16 oraz lares 16IP Do każdej z ww. central można dołączyć, przez magistralę KS-BUS, do dwóch duo16, pełniących funkcję transceiverów Dodatkowo do systemu można dodać do dwóch duo, ( nie duo 16 ) pełniących funkcję repeaterów Możliwość dołączenia do 16 urządzeń bezprzewodowych Praca dwukierunkowa w paśmie 868 MHz Kodowanie transmisji z algorytmem własności Zasięg w otwartej przestrzeni do 400 m Opcjonalna bateria do zasilania repeatera

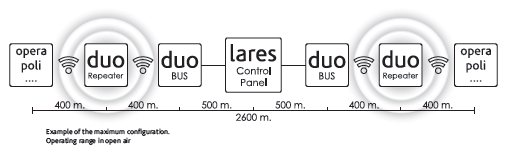

34 dwukierunkowy kontroler bezprzewodowy/repeater duo, duo 16 Przykładowa konfiguracja uwzględniająca zasięg

35 auxi wireless bezprzewodowy moduł rozszerzeń

36 dwukierunkowy Moduł rozszerzeń auxi wireless Praca dwukierunkowa w paśmie 868 MHz Kodowanie transmisji z algorytmem własności Trzy tryby pracy Praca autonomiczna (sterowanie pilotem lub wejściami) Komunikacja z płytą lares IP oraz lares za pośrednictwem sterowników duo Tryb hybrydowy Zasilanie 230 VAC Dwa wejścia konfigurowalne NC,NO Dwa wyjścia sterujące do 5A 230 VAC

37 Moduły rozszerzeń dołączane do magistrali systemowej KS-BUS

38 moduł rozszerzeń IO auxi 5 wejść/wyjść dowolnie konfigurowalnych Możliwość podłączenia do modułów gemino BUS i płyt central lares IP oraz lares Automatyczna adresacja na magistrali komunikacyjnej Typy wejść/wyjść: Wejścia EOL Wyjścia 500 ma OC Jedno wejście analogowe (0-10V) oraz jedno wyjście analogowe (0-10V) Zapis ustawień w pamięci nieulotnej

39 moduł rozszerzeń IO auxi relais 5 wyjść przekaźnikowych dowolnie konfigurowalnych Możliwość podłączenia do płyt central lares IP oraz lares Automatyczna adresacja na magistrali komunikacyjnej Parametry wyjść: Maksymalne napięcie 24 VDC Obciążalność 1 A dla obciążenia rezystancyjnego Zapis ustawień w pamięci nieulotnej

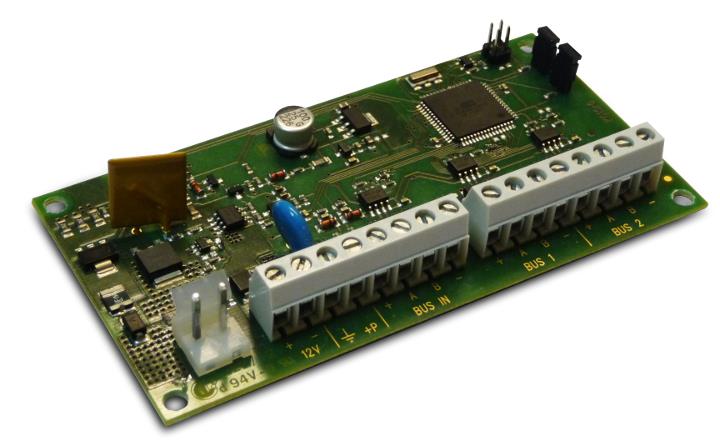

40 moduł rozszerzeń magistrali z z zasilaczem buforowym opis Dodatkowy zasilacz buforowy Możliwość podłączenia do magistrali Ksenia-BUS Automatyczna adresacja na magistrali komunikacyjnej Replikacja i separacja magistrali Parametry charakterystyczne: Elektroniczny bezpiecznik polimerowy przeciążeniowy 1,5A Nadzór stanu akumulatora Zapis ustawień w pamięci nieulotnej

41 Dwukierunkowa komunikacja (Ksenia do użytkownika, użytkownik do Kseni)

42 Dla modeli płyt głównych lares IP istnieje możliwość zdalnego dostępu poprzez Ethernet.Modele płyt głównych lares są tej ostatniej możliwości pozbawione. Dlatego rekomendujemy tworzenie systemów automatyki domowej i bezpieczeństwa Ksenia jedynie w oparciu o płyty główne lares IP Do wszystkich modeli płyt głównych (zarówno lares jak i lares IP ) systemu Ksenia istnieje możliwość zdalnego dostępu poprzez sieć GSM/GPRS. Wspomniany dostęp realizuje się przy pomocy omówionego w dalszej części prezentacji komunikatora GSM/GPRS gemino bus.

43 płyty główne lares IP zdalny dostęp do systemu przez Ethernet Można zdalnie konfigurować system i zarządzać nim: przy pomocy oprogramowania basis przy użyciu powszechnie dostępnych przeglądarek internetowych, poprzez wbudowany serwer webowy (mapy graficzne) przy pomocy aplikacji na urządzenia mobilne Można być w pełni informowanym o stanie systemu alarmowego Można połączyć się z dowolną kamerą lub rejestratorem IP Można sterować systemami i urządzeniami ( oświetlenie, żaluzje, markizy)

44 gemino bus komunikator GSM/GPRS

45 komunikator GSM/GPRS gemino bus Dwukierunkowy komunikator GSM/GPRS dedykowany dla central lares IP oraz lares Możliwość wysyłania, do osób prywatnych, informacji o stanie systemu oraz alarmów w postaci: komunikatów głosowych: możliwość zapisania w pamięci komunikatora do 400 komunikatów o łącznym czasie trwania do 700 sekund (Źródła komunikatów głosowych: nagranie komunikatów za pośrednictwem mikrofonu wbudowanego w PC, konwersja tekstu na komunikaty głosowe przy użyciu zintegrowanego konwertera tekstu na komunikaty głosowe <Text to Speach TTS>), import plików.wave ) tekstowej: sms-y oraz/lub e Możliwość wysyłania, do Stacji Monitorowania Alarmów, informacji o stanie systemu oraz alarmów w formacie Contact ID lub SIA Łącznie do ośmiu odbiorców komunikatów, wybranych spośród pozycji zapisanych w książce telefonicznej systemu

46 1 Centrala lares IP lub lares (Ksenia) Gemino BUS 6 7 Magistrala KS-BUS Centrala wykrywa zdarzenie, które ma być wysłane. Centrala rozpoczyna nowe połączenie telefoniczne w formacie Contact ID 3 Gemino wykrywa nowe połączenie telefoniczne w formacie Contact ID 4 Gemino emuluje centrum odbierające komunikaty w formacie Contact ID 5 Centrala wysyła zdarzenie w formacie Contact ID 6 Gemino dekoduje zdarzenie 7 Gemino analizuje zdarzenie, po czym generuje i wysyła SMS, wiadomość głosową lub mail do zaprogramowanych numerów telefon./adresów mailowych 8 Gemino wysyła potwierdzenie do centrali

47 komunikator GSM/GPRS gemino bus Możliwość zdalnego zarządzania Ksenią za pomocą kompletnego ale przy tym prostego systemu poczty głosowej, prowadzącego osobę dzwoniącą i umożliwiającego aktywację scen, sprawdzenie statusu urządzeń oraz stref, a także dokonanie audio-weryfikacji ( podsłuchania) stref Możliwość wyzwolenia scenariuszy poprzez wysłanie bezpłatnych sms-ów na numery telefoniczne kart SIM zabudowanych w komunikatorze Możliwość wyzwolenia scenariuszy poprzez bezpłatne zatelefonowanie na numery telefoniczne kart SIM zabudowanych w komunikatorze Komunikator wykorzystuje wejścia i wyjścia płyt głównych lares IP lub lares

48 komunikator GSM/GPRS gemino bus Możliwość zarządzania systemem, przy wykorzystaniu protokołu GPRS, z dowolnego miejsca na świecie, bez konieczności posiadania dedykowanego modemu, korzystając jedynie z mającego dostęp do Internetu komputera z zainstalowanym programem basis

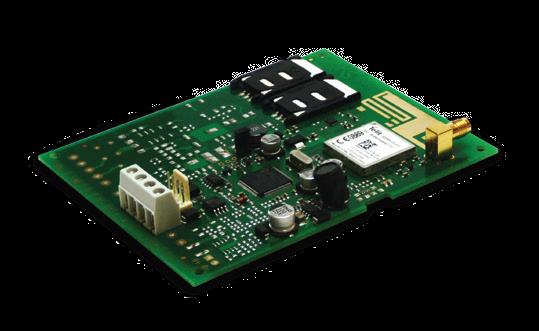

49 gemino bus Dwa gniazda kart SIM ( automatyczny wybór karty) Antena zintegrowana z PCB z opcją anteny zewnętrznej (automatyczny wybór anteny) Technologia EasyScan pozwala wybrać najlepszego operatora GSM i intensywność sygnału jeszcze przed umieszczeniem kart SIM w gniazdach

50 Dlaczego Ksenia? komunikator GSM/GPRS

51 ATRYBUTY MARKI Zalety marki: Nowatorskie technologie Bardzo prosta obsługa Bardzo szybka instalacja Wyjątkowa elegancja Ponadczasowe wzornictwo

52 ATRYBUTY MARKI Korzyści dla instalatora: Wzrost efektywności kosztowej: Jedna platforma umożliwiająca realizację i integrację systemów zabezpieczeń oraz automatyki bez kosztownego sprzętu i oprogramowania Zmniejszenie kosztów serwisowych dzięki wzrostowi wydajności pracy: prosta komunikacja z systemem obejmująca m.in. łatwą obsługę przez sieć Lepsze postrzeganie instalatora przez klienta dzięki wzrostowi jakości usług: skrócenie czasu realizacji systemu Możliwość pozyskania nowych grup klientów, np. prestiżowe placówki kultury, instytucje finansowe, obiekty komercyjne, osiedla o podwyższonym standardzie

53 KONTAKT Dziękuję za uwagę Bartłomiej Matyjek Ksenia Product Manager Tel. kom.:
