1

2 spis treści zawory kulowe zawory tłoczkowe przepustnice zasuwy nożowe inna armatura KLINGER Ballostar KLINGER Ballostar-A PEKOS RK jednoczęściowe HÖGFORS rozbieralne HÖGFORS KLINGER TOMOE HÖGFORS TTV CMO odwadniacze ARMSTRONG kurki AB klapy zwrotne CMO zawory do cystern a2 a6 a10 a14 a15 a17 a18 a22 a28 a30 a32 a34 a35 a36 a37 wydanie 2005/1 a1

3 zawory kulowe KLINGER Ballostar konstrukcja: korpus dwuczęściowy, kula podwójnie łożyskowana pełny lub zredukowany kołnierze wg DIN, do spawania korpus: żeliwo szare DN 200R150 staliwo węglowe DN staliwo kwasoodporne DN uszczelnienie: PTFE+25% grafitu, metalowe średnice: DN przelot pełny DN 150R R800 zredukowany klasa ciśnienia: PN 16, 25, 40 temperatura: 200 C standard (KHI, KHSVI) 260 C na parę (KHWI, KHSVWI) przeznaczenie: instalacje wodne, parowe, przemysł chemiczny, papierniczy KHI DN DIN pełny kołnierze wg EN długość zabudowy: wg EN 558-1/GR 12 napęd: dźwignia ręczna materiał korpusu DN PN staliwo węglowe staliwo węglowe KHI DN DIN pełny kołnierze wg EN długość zabudowy: wg EN 558-1/GR 12 napęd: przekładnia ręczna lub napęd elektryczny materiał korpusu DN PN staliwo węglowe staliwo węglowe staliwo kwasoodporne a2

4 zawory kulowe KLINGER Ballostar KHI DN 200R150 DIN zredukowany kołnierze wg EN długość zabudowy: wg EN 558-1/GR 27 napęd: przekładnia ręczna lub napęd elektryczny materiał korpusu DN PN żeliwo szare R KHI DN 150R R200 DIN zredukowany kołnierze wg EN długość zabudowy: wg EN 558-1/GR 27 napęd: dźwignia ręczna materiał korpusu DN PN staliwo węglowe R R staliwo kwasoodporne R R KHI DN 150R R250 DIN zredukowany kołnierze wg EN długość zabudowy: wg EN 558-1/GR 27 napęd: przekładnia ręczna lub napęd elektryczny materiał korpusu DN PN staliwo węglowe R R staliwo kwasoodporne R R KHSVI DN DIN pełny do spawania wg życzenia klienta długość zabudowy: wg EN 12982/GR 63, ANSI B16.10 klasa 300 napęd: dźwignia ręczna materiał korpusu DN PN staliwo węglowe a3

5 zawory kulowe KLINGER Ballostar KHSVI DN DIN pełny do spawania wg życzenia klienta długość zabudowy: wg EN 12982/GR 63, ANSI B16.10 klasa 300 napęd: przekładnia ręczna lub napęd elektryczny materiał korpusu DN PN staliwo węglowe staliwo kwasoodporne KHSVI DN 300R R700 DIN zredukowany do spawania wg życzenia klienta długość zabudowy: wg EN 12982/GR 63, ANSI B16.10 klasa 300 napęd: przekładnia ręczna lub napęd elektryczny materiał korpusu DN PN staliwo węglowe R R KHSVI DN 900R R800 DIN zredukowany do spawania wg życzenia klienta długość zabudowy: wg życzenia klienta napęd: przekładnia ręczna lub napęd elektryczny konfuzor / dyfuzor: wg DIN 2616 T2 lub wg życzenia klienta materiał korpusu DN PN staliwo węglowe R R a4

6 zawory kulowe KLINGER Ballostar Wykres P-T ciśnienie-temperatura a5

7 zawory kulowe KLINGER Ballostar-A konstrukcja: korpus: uszczelnienie: średnice: klasa ciśnienia: temperatura: przeznaczenie: korpus trzyczęściowy, kula pływająca pełny lub zredukowany kołnierze wg DIN, do spawania, gwintowane żeliwo szare, staliwo węglowe, staliwo kwasoodporne PTFE+25% grafitu (KFC) standard, metal, metal specjalny, viton, czyste PTFE DN , 3 / 8 2 przelot pełny DN 20R15 150R125, 1 / 2 R15 2 R40 zredukowany PN 16, 40 standard PN 63, 100 zależnie od przyłączy - 85 C 250 C standard od -196 C i do 425 C na zamówienie przemysł chemiczny, papierniczy, farmaceutyczny, energetyka, chłodnictwo KHA-FL DN DIN pełny kołnierze wg EN długość zabudowy: wg EN 558-1/GR 1 materiał korpusu DN PN żeliwo szare *) 15 i staliwo węglowe staliwo kwasoodporne *) część środkowa korpusu ze staliwa węglowego KHA-FL DN 20R15 150R125 DIN zredukowany kołnierze wg EN długość zabudowy: do DN 100R80 wg EN 558-1/GR 1 od DN 125R100 wg EN 558-1/GR 27 materiał korpusu DN PN żeliwo szare *) 15 i staliwo węglowe staliwo kwasoodporne *) część środkowa korpusu ze staliwa węglowego a6

8 zawory kulowe KLINGER Ballostar-A KHA-FK DN 65R50 100R80 DIN zredukowany kołnierze wg EN długość zabudowy: wg EN 558-1/GR 27 (krótka) materiał korpusu DN PN żeliwo szare *) 65R50 100R80 16 staliwo węglowe R50 100R80 40 staliwo kwasoodporne R50 100R80 40 *) część środkowa korpusu ze staliwa węglowego KHA-SL DN DIN pełny do spawania wg EN (długie) długość zabudowy: do DN 40 wg DIN 3202-S10 od DN 50 wg ANSI B16.10 klasa 300 materiał korpusu DN PN staliwo węglowe staliwo węglowe staliwo węglowe staliwo kwasoodporne staliwo kwasoodporne KHA-SL DN 20R15 100R80 DIN zredukowany do spawania wg EN (długie) długość zabudowy: do DN 40R32 wg DIN 3202-S10 od DN 50R40 wg ANSI B16.10 klasa 300 materiał korpusu DN PN staliwo węglowe R15 25R staliwo węglowe R25 50R40 63 staliwo węglowe R50 100R80 40 staliwo kwasoodporne R15 25R20 63 staliwo kwasoodporne R25 100R80 40 KHA-SK DN DIN pełny do spawania wg EN (krótkie) długość zabudowy: do DN 40 wg DIN 3202-S13 materiał korpusu DN PN staliwo węglowe staliwo węglowe staliwo kwasoodporne staliwo kwasoodporne a7

9 zawory kulowe KLINGER Ballostar-A KHA-SK DN 20R15 50R40 DIN zredukowany do spawania wg EN (krótkie) długość zabudowy: do DN 40R32 wg DIN 3202-S13 od DN 50R40 wg ANSI B16.10 klasa 300 materiał korpusu DN PN staliwo węglowe R15 25R staliwo węglowe R25 50R40 63 staliwo kwasoodporne R15 25R20 63 staliwo kwasoodporne R25 50R40 40 KHA-G DN 3 / 8 2 DIN pełny gwint rurowy wg ISO 228/1 długość zabudowy: wg DIN 3202-M4 materiał korpusu DN PN staliwo węglowe / 8 3 / staliwo węglowe / 2 63 staliwo węglowe staliwo kwasoodporne / 8 3 / 4 63 staliwo kwasoodporne KHA-G DN 1 / 2 R15 2 R40 DIN zredukowany gwint rurowy wg ISO 228/1 długość zabudowy: wg DIN 3202-M3 materiał korpusu DN PN żeliwo szare *) 1 / 2 R15 2 R40 16 staliwo węglowe / 4 R15 1 R staliwo węglowe / 4 R25 2 R40 63 staliwo kwasoodporne / 4 R15 1 R20 63 staliwo kwasoodporne / 4 R25 2 R40 40 *) część środkowa korpusu ze staliwa węglowego a8

10 zawory kulowe KLINGER Ballostar-A Wykres P-T ciśnienie-temperatura a9

11 zawory kulowe PEKOS DIN konstrukcja: korpus dwuczęściowy, kula pływająca lub podwójnie łożyskowana pełny lub zredukowany kołnierze wg DIN korpus: żeliwo szare, staliwo węglowe, staliwo kwasoodporne uszczelnienie: PTFE + włókno szklane standard, stellit na zamówienie średnice: DN klasa ciśnienia: PN temperatura: - 40 C 200 C standard od -196 C na zamówienie przeznaczenie: przemysł chemiczny, farmaceutyczny, chłodnictwo Fig. 01, 02 DN DIN konstrukcja: kula pływająca pełny korpus: żeliwo szare GG 25 kula: Fig Fig DN długość zabudowy PN F F5 16 Fig. 04, 06 DN DIN konstrukcja: kula pływająca pełny korpus: Fig Fig kula: DN długość zabudowy PN F F F Fig. 04, 06 DN DIN konstrukcja: kula podwójnie łożyskowana pełny korpus: Fig Fig kula: DN długość zabudowy PN F F a10

12 zawory kulowe PEKOS Fig. 24, 26 DN DIN konstrukcja: kula pływająca pełny korpus: Fig Fig kula: DN długość zabudowy PN F Fig. 94, 96 DN DIN konstrukcja: kula pływająca pełny klasa ciśnienia: PN 16 długość zabudowy krótka (wafer) Fig. 94 Fig. 96 DN korpus kula DN korpus kula Fig. 81, 84, 86 DN DIN konstrukcja: 3 drożny, kula pływająca pełny, typ T, L klasa ciśnienia: PN (DN 200 tylko PN 16) korpus: Fig. 81 GG 25 Fig Fig kula: Fig. 85 DN 12 ANSI konstrukcja: 3 drożny, kula pływająca zredukowany, typ T, L klasa ciśnienia: ANSI 150 korpus: A-351 CF8 kula: A-351 CF8 Fig. 71, 76 DN DIN konstrukcja: 4 drożny, kula pływająca pełny klasa ciśnienia: PN korpus: Fig. 71 GG 25 Fig kula: a11

13 zawory kulowe PEKOS ANSI konstrukcja: kula pływająca lub podwójnie łożyskowana pełny lub zredukowany kołnierze wg ANSI korpus: żeliwo szare, staliwo węglowe, staliwo kwasoodporne uszczelnienie: PTFE + włókno szklane standard, stellit na zamówienie średnice: DN 1 / 2 12 klasa ciśnienia: ANSI 150, 300 temperatura: - 40 C 200 C standard do -196 C na zamówienie przeznaczenie: przemysł chemiczny, rafineryjny Fig. 14, 16 DN 1 / 2 12 ANSI konstrukcja: kula pływająca dla DN 1 / 2 8 kula podwójnie łożyskowana dla DN pełny klasa ciśnienia: ANSI 150 korpus: Fig. 14 A-216 WCC, Fig. 16 A-351 CF8M kula: A-351 CF8M Fig. 34, 36 DN 1 / 2 12 ANSI konstrukcja: kula pływająca dla DN 1 / 2 4 kula podwójnie łożyskowana dla DN 6 12 pełny klasa ciśnienia: ANSI 300 korpus: Fig. 14 A-216 WCC, Fig. 16 A-351 CF8M kula: A-351 CF8M Fig. RB14, RB16 DN 1 / 2 12 ANSI konstrukcja: kula pływająca, korpus nie dzielony zredukowany klasa ciśnienia: ANSI 150 korpus: Fig. RB14 A-216 WCC, Fig. RB16 A-351 CF8M kula: A-351 CF8M Fig. RB34, RB36 DN 1 12 ANSI konstrukcja: 1 6 kula pływająca, 8 12 podwójnie łożyskowana zredukowany klasa ciśnienia: ANSI 300 korpus: Fig. RB34 A-216 WCC, Fig. RB36 A-351 CF8M kula: A-351 CF8M a12

14 zawory kulowe PEKOS Budowa, wyposażenie, wykonania specjalne, siłowniki budowa akcesoria do zabudowy napędów z płaszczem grzewczym zawór z siłownikiem pneumatycznym zawór z siłownikiem pneumatycznym i skrzynką wyłączników krańcowych z przedłużeniem na ciekłe gazy a13

15 zawory kulowe RK konstrukcja: kula pływająca kołnierze, do spawania, gwint wewnętrzny pełny korpus: staliwo węglowe i kwasoodporne kula i wrzeciono: staliwo kwasoodporne uszczelnieni kuli: PTFE średnice: DN 6 100, DN ¼ 4 klasa ciśnienia: PN 40, PN 63 temperatura: - 50 C 200 C przeznaczenie: para o niskich parametrach, gorąca i zimna woda, oleje, gazy, media chemiczne KHC DN DIN konstrukcja: korpus 2-częściowy korpus: staliwo węglowe kołnierze wg DIN 2545 długość zabudowy: DN 3202-F1 klasa ciśnienia: PN 40 temperatura: - 10 C 200 C F30 DN DIN konstrukcja: korpus 3-częściowy korpus: staliwo kwasoodporne kołnierze wg DIN 2545 długość zabudowy: DN 3202-F1 klasa ciśnienia: PN 40 temperatura: - 45 C 200 C S30BM DN DIN konstrukcja: korpus 3-częściowy korpus: staliwo kwasoodporne do spawania BW klasa ciśnienia: PN 63 temperatura: - 50 C 200 C wyposażenie: kołnierz zgodny z ISO do zabudowy napędu S30M DN ¼ 4 DIN konstrukcja: korpus 3-częściowy korpus: staliwo kwasoodporne gwint rurowy wewnętrzny wg DIN 2999 klasa ciśnienia: PN 63 temperatura: - 50 C 200 C wyposażenie: kołnierz zgodny z ISO do zabudowy napędu a14

16 zawory kulowe jednoczęściowe HÖGFORS konstrukcja: korpus jednoczęściowy zredukowany korpus: staliwo węglowe St kula: wrzeciono: gniazdo PTFE+C przeznaczenie: instalacje ciepłownicze preizolowane 34000TR DN DIN do spawania klasa ciśnienia: PN 40 dla DN PN 25 dla DN temperatura: 200 C napęd: dźwignia ręczna dla DN przekładnia ślimakowa dla DN TR DN 1 / 2 3 DIN gwint wewnętrzny klasa ciśnienia: PN 40 dla DN 1 / 2 2 PN 25 dla DN 2 1 / 2 3 temperatura: 200 C napęd: dźwignia ręczna 34500TR DN DIN kołnierze klasa ciśnienia: PN 40 dla DN PN 25 dla DN temperatura: 200 C napęd: dźwignia ręczna dla DN przekładnia ślimakowa dla DN TR DN DIN funkcja: regulacja przepływu do spawania klasa ciśnienia: PN 25 temperatura: 150 C napęd: dźwignia ręczna dla DN przekładnia ślimakowa dla DN TR DN DIN kołnierze inne dane: jak w 36000TR a15

17 zawory kulowe jednoczęściowe HÖGFORS konstrukcja: korpus jednoczęściowy zredukowany korpus: staliwo kwasoodporna kula: wrzeciono: gniazdo PTFE+C przeznaczenie: instalacje chemiczne 440TS DN DIN do spawania klasa ciśnienia: PN 40 dla DN PN 25 dla DN temperatura: 220 C napęd: dźwignia ręczna przekładnia ślimakowa jako opcja 443TS DN 3 / 8 3 DIN gwint wewnętrzny klasa ciśnienia: PN 40 dla DN 3 / 8 2 PN 25 dla DN 2 1 / 2 3 temperatura: 220 C napęd: dźwignia ręczna przekładnia ślimakowa jako opcja 445TS DN DIN gwint wewnętrzny klasa ciśnienia: PN 40 dla DN PN 25 dla DN temperatura: 220 C napęd: dźwignia ręczna przekładnia ślimakowa jako opcja a16

18 zawory kulowe HÖGFORS 450KC DN DIN konstrukcja: korpus dwuczęściowy, przelot pełny kołnierze klasa ciśnienia: PN 25 dla DN PN 16 dla DN długość zabudowy: DN wg ISO 5752 seria 14 DN wg ISO 5752 seria 15 korpus: staliwo kwasoodporne A-351 CF8M uszczelnienie: stellit kula: wrzeciono: temperatura: 260 C przeznaczenie: media silnie zanieczyszczone, przemysł celulozowo-papierniczy, chemiczny 455KC DN DIN konstrukcja: kula segmentowa kołnierze klasa ciśnienia: PN 16 długość zabudowy: PN 40 dla DN PN 25 dla DN PN 16 dla DN p: 16 bar korpus: staliwo kwasoodporne A-351 CF8M uszczelnienie: stellit kula: staliwo kwasoodporne A-351 CF8M wrzeciono: temperatura: 260 C przeznaczenie: media silnie zanieczyszczone, przemysł celulozowo-papierniczy, cukrowniczy 465KC DN DIN konstrukcja: kula segmentowa międzykołnierzowe klasa ciśnienia: PN 16 długość zabudowy: DN wg ISO 5752 seria 3 DN wg ISO 5752 seria 12 korpus: staliwo kwasoodporne A-351 CF8M uszczelnienie: stellit kula: staliwo kwasoodporne A-351 CF8M wrzeciono: temperatura: 260 C przeznaczenie: media silnie zanieczyszczone, przemysł celulozowo-papierniczy, cukrowniczy a17

19 zawory tłoczkowe KLINGER konstrukcja: ruchomy tłoczek w dwóch pierścieniach uszczelniających kołnierze, do spawania, gwintowane wg DIN lub ANSI korpus: żeliwo szare, sferoidalne, staliwo węglowe, kwasoodporne uszczelnienie: pierścienie z grafitu z przekładkami z blachy nierdzewnej - moduł KX-GT średnice: DN klasa ciśnienia: PN 6, 16, 40 ANSI 150, 300 oraz 900 CWP temperatura: od -10 C do 400 C standard (zależnie od materiału) od - 85 C i do 500 C wykonanie specjalne przeznaczenie: instalacje wodne, parowe, przemysł chemiczny KVN DN DIN kołnierze wg EN , EN długość zabudowy: wg EN 558-1/GR 1 materiał korpusu PN temperatura żeliwo szare *) -10 C 300 C żeliwo szare **) -10 C 300 C żeliwo sferoidalne C 350 C staliwo węglowe C 400 C staliwo kwasoodporne C 500 C *) DN **) DN KVN (KVNB) DN DIN kołnierze wg EN , EN długość zabudowy: wg EN 558-1/GR 1 materiał korpusu PN temperatura żeliwo szare *) -10 C 300 C żeliwo sferoidalne C 350 C żeliwo sferoidalne C 350 C staliwo węglowe C 400 C *) wersja z żeliwa szarego z odciążeniem tłoczka ma oznaczenie KVNB a18

20 zawory tłoczkowe KLINGER KVN DN DIN kołnierze wg EN długość zabudowy: wg EN 558-1/GR 1 materiał korpusu PN temperatura żeliwo szare C 300 C KVN DN 1 / 2 2 ANSI kołnierze ANSI B 16.5 klasa 150RF/300RF długość zabudowy: wg ANSI B klasa 150/300 materiał korpusu ANSI temperatura staliwo węglowe A-216 WCB C 425 C staliwo węglowe A-216 WCB C 425 C staliwo kwasoodporne A-351 CF8M C 400 C staliwo kwasoodporne A-351 CF8M C 400 C KVN DN 2 1 / 2 8 ANSI kołnierze ANSI B 16.5 klasa 150RF/300RF długość zabudowy: wg ANSI B klasa 150/300 materiał korpusu ANSI temperatura staliwo węglowe A-216 WCB C 425 C staliwo węglowe A-216 WCB C 425 C staliwo kwasoodporne A-351 CF8M C 400 C staliwo kwasoodporne A-351 CF8M C 400 C KVSN DN 1 / 2 2 DIN do spawania SW wg EN długość zabudowy: wg DIN 3202-M9 materiał korpusu PN temperatura staliwo węglowe C 400 C KVSN DN 1 / 2 2 ANSI do spawania SW wg ANSI B długość zabudowy: wg DIN 3202-M9 materiał korpusu ANSI temperatura staliwo węglowe A-216 WCB 900 CWP -10 C 425 C staliwo kwasoodporne A-351 CF3M 900 CWP -10 C 400 C a19

21 zawory tłoczkowe KLINGER KVSN DN DIN do spawania BW wg EN długość zabudowy: standard producenta materiał korpusu PN temperatura staliwo węglowe C 400 C KVSN DN 1 / 2 2 ANSI do spawania BW wg ANSI B16.25 długość zabudowy: wg ANSI B materiał korpusu ANSI temperatura staliwo węglowe A-216 WCB 900 CWP -10 C 425 C staliwo kwasoodporne A-351 CF3M 900 CWP -10 C 400 C KVSN DN 2 1 / 2 8 ANSI do spawania BW wg ANSI B16.25 długość zabudowy: wg ANSI B materiał korpusu ANSI temperatura staliwo węglowe A-216 WCB C 425 C staliwo kwasoodporne A-351 CF8M C 400 C KVMN DN 1 / 2 2 DIN gwint rurowy wg ISO gwint NPT wg ANSI B2.1 długość zabudowy: wg DIN 3202-M9 materiał korpusu PN temperatura żeliwo szare C 300 C staliwo węglowe C 400 C staliwo kwasoodporne C 400 C KVMN DN 1 / 2 2 ANSI gwint NPT wg ANSI B2.1 długość zabudowy: wg DIN 3202-M9 materiał korpusu ANSI temperatura staliwo węglowe A-216 WCB 900 CWP -10 C 425 C staliwo kwasoodporne A-351 CF3M 900 CWP -10 C 400 C a20

22 zawory tłoczkowe KLINGER a21

23 przepustnice z trzema mimośrodami TOMOE Tritec Przepustnice TOMOE Tritec wykonane są w konstrukcji dysku z trzema mimośrodami i uszczelnieniem metal na metal. Konstrukcja ta umożliwia zamknięcie dysku bez tarcia co wydłuża żywotność przepustnicy i minimalizuje moment obrotowy. Uszczelnienie lamelowe metal na metal gwarantuje szczelność gazową w obu kierunkach. W przeciwieństwie do innych producentów TOMOE Tritec ma lamele w gnieździe, zaś utwardzony stalowy pierścień w dysku. Obydwa elementy są wymienne. Przepustnice tej serii przeznaczone są do stosowania na czynnikach o najwyższych parametrach ciśnienia i temperatury. Można je stosować zarówno na parze o wysokiej temperaturze i ciśnieniu jak i na ciekłych gazach w niskich temperaturach. Specjalna konstrukcja Double Block and Bleed spełnia wymogi podwójnego odcięcia. typ zabudowa korpus dysk gniazdo DN PN temperatura Double Block and Bleed standard cryogenic regulacyjna wydanie 2005/1 międzykołnierzowa międzykołnierzowa, do spawania, kołnierzowa klemowa klemowa staliwo węglowe, 316 SS, monel, duplex, aluminium-brąz staliwo węglowe, 316 SS, monel, duplex, aluminium-brąz A352LCC, CF8M staliwo węglowe, 316 SS, monel, duplex, aluminium-brąz Do zabudowy pomiędzy kołnierze ANSI, DIN, BA, JIS staliwo węglowe, 316 SS, monel, duplex, tytan staliwo węglowe, 316 SS, monel, duplex, tytan A352LCC, CF8M staliwo węglowe, 316 SS, monel, duplex, tytan staliwo węglowe, 316 SS, monel, duplex staliwo węglowe, 316 SS, monel, duplex 316 SS, Inconel 625 staliwo węglowe, 316 SS, monel, duplex ½ 80 PN 25, 40 ANSI 150, 300 PN ANSI PN ANSI PN ANSI C 650 C C 700 C do C - 50 C 1000 C a22

24 przepustnice z dwoma mimośrodami TOMOE seria 300 Przepustnice TOMOE serii 300 zbudowane są w konstrukcji dwumimośrodowej, do zabudowy klemowej lub międzykołnierzowej. Różne materiały gniazda, unikalna konstrukcja cienkiego dysku oraz uszczelnieni gniazda typu ball lock umożliwiają szerokie stosowanie, często na podwyższonych parametrach przy niskim momencie obrotowym. Dostępna jest także przepustnica w wykonaniu fire-safe w pełni zgodnym z wymogami API edycji. typ zabudowa korpus dysk gniazdo DN PN temperatura 302Y 304Y 304A 302A fire-safe Tadpole klemowa klemowa klemowa klemowa międzykołnierzowa żeliwo sferoidalne, staliwo węglowe, stal 304 SS żeliwo sferoidalne, staliwo węglowe, stal 304 SS żeliwo szare, staliwo węglowe, stal kwasoodporna, żeliwo szare, staliwo węglowe, stal kwasoodporna, staliwo węglowe stal 316 SS, monel, duplex, aluminium-brąz Do zabudowy pomiędzy kołnierze ANSI, DIN, BA, JIS stal 316 SS utwardzona chromem stal 316 SS utwardzona chromem stal kwasoodporna z utwardzonymi chromem krawędziami stal kwasoodporna z utwardzonymi chromem krawędziami staliwo węglowe, stal 316 SS, monel, duplex, tytan stal 316 SS PTFE zbrojone włóknem węglowym RTFE, czyste TFE 316L EPDM, NBR, FKM, butyl, silicon ½ ½ PN 16 ANSI 150 PN 16 ANSI 150 PN 16 ANSI 150 PN 16 ANSI 150 PN 16, 25, 40 ANSI 150, C 250 C - 20 C 200 C 29 C 232 C - 29 C 600 C - 10 C 200 C wydanie 2005/1 a23

25 przepustnice regulacyjno-zaporowe TOMOE seria 500 Przepustnice TOMOE serii 500 wyposażone w dysk o specjalnym grzebieniowym profilu umożliwiającym liniową regulację przepływu czynnika. Jednocześnie eliminuje się występowanie kawitacji i hałasu. Wykorzystanie rozwiązań konstrukcyjnych z innych przepustnic gwarantuje szczelność odcięcia. Przepustnice tej serii mają szerokie zastosowanie w instalacjach procesowych. typ zabudowa korpus dysk gniazdo DN PN temperatura 507V klemowa staliwo węglowe, stal kwasoodporna 508V klemowa żeliwo sferoidalne Do zabudowy pomiędzy kołnierze ANSI, DIN, BA, JIS żeliwo sferoidalne, staliwo węglowe, stal kwasoodporna 316 SS, 304 SS metal EPDM, NBR PN 10, 16, 25 ANSI 150, 300 PN 10, 16 ANSI C 400 C - 20 C 120 C wydanie 2005/1 a24

26 przepustnice z miękkim gniazdem TOMOE seria 700 Przepustnice TOMOE serii 700 z symetrycznym dyskiem i miękkim gniazdem przeznaczone są do zabudowy klemowej lub międzykołnierzowej. Miękkie gniazdo ma opatentowany profil typu cosinusoidalnego. Odpowiednie wyprofilowanie dysku oraz potrójne uszczelnieni wału gwarantują wysoka szczelność i mały moment domknięcia. Przepustnice tej serii mają szerokie zastosowania w instalacjach procesowych. typ zabudowa korpus dysk gniazdo DN PN temperatura 700G 701G 704G klemowa klemowa żeliwo sferoidalne/szare, staliwo węglowe, stal 316 SS żeliwo sferoidalne, pokryte poliestrem żeliwo sferoidalne, staliwo węglowe, stal kwasoodporna 702Z klemowa aluminium 731X 732X 731P 732P międzykołnierzowa międzykołnierzowa międzykołnierzowa żeliwo sferoidalne/szare, staliwo węglowe żeliwo sferoidalne/szare, staliwo węglowe Do zabudowy pomiędzy kołnierze ANSI, DIN, BA, JIS żeliwo sferoidalne, staliwo węglowe, stal 304 SS, 316 SS polerowana stal 316 SS żeliwo sferoidalne, staliwo węglowe, stal 316 SS, 304 SS 316 SS, polerowana stal 316 SS, PPS stal 304 SS, 316 SS stal 304 SS, 316 SS, pokryte PTFE EPDM, Hi- EPDM, NBR, FKM, chrom SEP, W-NBR EPDM, Hi-EPDM EPDM, NBR, FKM, chrom EPDM, NBR EPDM, NBR ½ ½ ½ PN 16 ANSI 150 PN 10 ANSI 150 PN 16 ANSI 150 PN 10 ANSI 150 PN 16 ANSI 150 PN 16 ANSI C 150 C - 10 C 130 C - 20 C 150 C - 20 C 120 C - 20 C 120 C - 20 C 120 C wydanie 2005/1 a25

27 przepustnice z wykładanym korpusem TOMOE seria 800 Przepustnice TOMOE serii 800 z symetrycznym dyskiem i mają korpus z żeliwa sferoidalnego wykładany wewnątrz materiałem o najwyższej odporności chemicznej. Dysk może być pokryty tym samym materiałem. Wyłożenie korpusu i pokrycie dysku jest bezszwowe, co wydłuża żywotność armatury. Przepustnice tej serii przeznaczone są do stosowania na mediach agresywnych i niebezpiecznych. PN typ zabudowa korpus dysk gniazdo DN temperatura 846T klemowa żeliwo sferoidalne 316 SS PFA 847T klemowa żeliwo sferoidalne 316 SS PFA 843T klemowa żeliwo sferoidalne 316 SS TFE 845T klemowa żeliwo sferoidalne staliwo węglowe w osłonie z PTFE TFE międzykołnierz żeliwo sferoidalne 316 SS owa Do zabudowy pomiędzy kołnierze ANSI, DIN, BA, JIS 846Q wydanie 2005/1 PFA PN 10 ANSI 150 PN 10 ANSI 150 PN 10 ANSI 150 PN 10 ANSI 150 PN 10 ANSI C 200 C - 20 C 200 C - 20 C 130 C - 20 C 130 C - 20 C 200 C a26

28 przepustnice specjalne TOMOE Przepustnice specjalne TOMOE odpowiadają standardom japońskim i koreańskim. Z tego względu są najczęściej spotykane na statkach wodowanych w tych krajach. Przepustnice te można dostarczać do stoczni remontowych. typ zabudowa korpus dysk gniazdo DN PN / p temperatura 700S klemowa żeliwo sferoidalne, żeliwo szare, staliwo węglowe 722F kołnierzowa staliwo węglowe 304 SS Y dwa mimośrody staliwo węglowe, 316 SS żeliwo sferoidalne, 316 SS, 304 SS, aluminium-brąz EPDM, NBR EPDM, NBR 316 SS 316L HLV dwa mimośrody staliwo węglowe 316 SS RPTFE 227P (AWWA) klemowa żeliwo sferoidalne, żeliwo szare, staliwo węglowe żeliwo sferoidalne, 316 SS, 304 SS, aluminium-brąz EPDM, NBR p = 10 bar - 20 C 120 C p = 10 bar - 20 C 200 C ANSI 150, C 600 C p = 7 bar - 30 C 230 C ANSI 150 AWWA C C 200 C wydanie 2005/1 a27

29 przepustnice z dwoma mimośrodami HÖGFORS 245CS DN DIN klemowe długość zabudowy: wg ISO 5752 seria 16 klasa ciśnienia: PN 6, 10, 16 standard PN 25 na zamówienie p: 16 bar korpus: żeliwo sferoidalne GGG 40.3 dla DN 700 staliwo węglowe dysk: wrzeciono: gniazdo: AISI 316 utwardzone temperatura: 170 C standard 260 C na zamówienie napęd: dźwignia ręczna dla DN przekładnia ślimakowa dla DN CS DN DIN do spawania długość zabudowy: standard producenta klasa ciśnienia: PN 25 p: 16 bar standard 25 bar na zamówienie korpus: staliwo węglowe dysk: wrzeciono: gniazdo: AISI 316 utwardzone temperatura: 260 C napęd: przekładnia ślimakowa 31500CS DN DIN z kołnierzami długość zabudowy: wg ISO 5752 tab. 4 seria 14 klasa ciśnienia: PN 25 p: 16 bar standard 25 bar na zamówienie korpus: staliwo węglowe dysk: wrzeciono: gniazdo: AISI 316 utwardzone temperatura: 260 C napęd: przekładnia ślimakowa wydanie 2005/1 a28

30 przepustnice z dwoma mimośrodami HÖGFORS 410CS DN DIN klemowe długość zabudowy: wg ISO 5752 seria 25 klasa ciśnienia: PN 25 p: 16 bar korpus: staliwo kwasoodporne dysk: staliwo kwasoodporne A-351 CF8M uszczelnienie: wrzeciono: gniazdo: AISI 316 utwardzone temperatura: 260 C napęd: dźwignia ręczna dla DN przekładnia ślimakowa dla DN CS DN DIN klemowe długość zabudowy: wg ISO 5752 seria 20 klasa ciśnienia: PN 25 p: 16 bar korpus: staliwo kwasoodporne dysk: staliwo kwasoodporne A-351 CF8M uszczelnienie: wrzeciono: gniazdo: AISI 316 utwardzone temperatura: 260 C napęd: dźwignia ręczna dla DN przekładnia ślimakowa dla DN wydanie 2005/1 a29

31 przepustnice TTV konstrukcja: dysk symetryczny uszczelnienie: miękkie klasa ciśnienia: PN 10, 16 wydanie 2005/1 materiały korpus: żeliwo szare GG 25 A-126 B żeliwo sferoidalne GGG 50 staliwo nierdzewne AISI 304 A-351 CF8 staliwo nierdzewne AISI 316 A-351 CF8M / staliwo węglowe GS-C25 A216 WCB aluminium brąz C-352 B62 aluminium-brąz C-415 B148 9D wrzeciono: staliwo nierdzewne AISI 304 staliwo nierdzewne AISI 316 staliwo nierdzewne AISI 420 hastelloy monel dysk: żeliwo szare GG 25 A-126 B żeliwo sferoidalne GGG 50 staliwo nierdzewne AISI 304 A-351 CF8 staliwo nierdzewne AISI 316 A-351 CF8M / staliwo węglowe GS-C25 A216 WCB aluminium brąz C-352 B62 aluminium-brąz C-415 B148 9D hastelloy uranus B6 monel pierścień EPDM - 40 C 120 C uszczelniający: EPDM HT (na wysoką temperaturę) -40 C 140 C hypalon - 20 C 120 C nitryl (buna N) silikon - 60 C 200 C silikon spożywczy - 60 C 200 C silikon parowy - 50 C 200 C PTFE viton nordel a30

32 przepustnice TTV TTV klemowe średnice: DN TTV międzykołnierzowe średnice: DN TTV z kołnierzem ustalającym średnice: DN TTV kołnierze średnice: DN TTV klemowe średnice: DN uszczelnienie: metalowe wydanie 2005/1 a31

33 zasuwy nożowe CMO konstrukcja: wrzeciono wznoszące zabudowa: międzykołnierzowa klasa ciśnienia: PN 10, ANSI 150 średnice: DN korpus: żeliwo szare GG-25, staliwo kwasoodporne CF8M nóż: stal kwasoodporna 304, 316 gniazdo: twarde GG-25, CF8M, miękkie EPDM, viton dławica: PTFE, PTFE+EPDM, PTFE+viton przeznaczenie: zimna woda, kanalizacja, oczyszczalnie ścieków, przemysł celulozowo-papierniczy A1 A5 DN DIN ANSI L1 L5 DN DIN ANSI T1 T5 DN DIN ANSI wydanie 2005/1 a32

34 zasuwy nożowe CMO D1 D5 DN DIN ANSI C8 C9 240x x600 przyłącza standardowe przyłącza specjalne AB1 AB5 DN DIN ANSI konstrukcja gniazda 1 metalowe 2 miękkie 3 miękkie osłonięte metalem 4 metalowe + deflektor 5 miękkie + deflektor 6 miękkie osłonięte metalem + deflektor wydanie 2005/1 a33

35 odwadniacze ARMSTRONG ARMSTRONG typy: materiały: - dzwonowe, - żeliwo sferoidalne - pływakowe termostatyczne - staliwo węglowe - termodynamiczne - staliwo kwasoodporne - termostatyczne wydanie 2005/1 a34

36 kurki manometryczne, spustowe KLINGER konstrukcja: przelotowe, trójdrogowe nyplowe, mufowe korpus: stal kowalna, stal nierdzewna, mosiądz tulejki uszczelniająca: AB 10, AB 12, AB 18 z grafitu średnice wewnętrzna: 4 mm, 5 mm, 6 mm klasa ciśnienia: PN 160 temperatura: C 400 C przeznaczenie: do manometrów, odwodnień, kurki probiercze wydanie 2005/1 a35

37 klapy zwrotne CMO CMO DN klemowe korpus: staliwo węglowe A-216 WCB+304 staliwo kwasoodporne CF8M klapa: staliwo węglowe A-216 WCB+304 staliwo kwasoodporne CF8M wrzeciono: AISI 420 Uszczelnienie: metal na metal temperatura: do 300 C wyposażenie dodatkowe: przeciwwaga, tłumienie hydrauliczne wydanie a36

38 zawory do cystern PEKOS, HÖGFORS PEKOS Fig. 54, 56 DN kołnierze o różnej średnicy korpus: Fig. 54 staliwo węglowe Fig. 56 staliwo kwasoodporne kula: staliwo kwasoodporne wrzeciono: staliwo kwasoodporne gniazdo: PTFE + FV temperatura: - 40 C 200 C wyposażenie dodatkowe: siłownik pneumatyczny, płaszcz grzewczy HÖGFORS 459 DN kołnierze o różnej średnicy klasa ciśnienia: PN 16 korpus górny: staliwo kwasoodporne CF8M korpus dolny: staliwo kasoodporne kula: staliwo kwasoodporne CF8M, kula segmentowa wrzeciono: staliwo kasoodporne gniazdo: PTFE, stellit temperatura: PTFE do 200 C stellit do 260 C wydanie a37

39 spis treści poziomowskazy szkła i mika zestawienie poziomowskazów p2 tabela zastosowań p3 zestawienie p4 p1

40 zestawienie poziomowskazów KLINGER poziomowskazy REFLEKSYJNE DIN, ANSI wykonania materiałowe: FS/H stal lub staliwo węglowe M/H części stykające się z medium ze stali AISI 316 M wszystkie części ze stali AISI 316 klasa ciśnienia: PN , ANSI głowice: D, DG, RAV 956/946, RAV 957/947 wyposażenie dodatkowe: kurek spustowy, płaszcz grzewczy, izolacja termiczna, skala zewnętrzna, podświetlenie maksymalne parametry pracy typ PN ANSI parowe procesowe R bar / 211 C 400 C R bar / 216 C 400 C K bar / 236 C R bar / 236 C 400 C R nie stosuje się 400 C poziomowskazy TRANSPARENTNE DIN, ANSI wykonania materiałowe: FS/H stal węglowa ASTM A105 M/H części stykające się z medium ze stali AISI 316 M wszystkie części ze stali AISI 316 klasa ciśnienia: PN , ANSI głowice: D, DA, DG, RAV 956/946, RAV 957/947 wyposażenie dodatkowe: podświetlenie, płaszcz grzewczy, izolacja termiczna, osłony niezamarzające, skala zewnętrzna, osłony z miki lub folii Kel-f maksymalne parametry pracy typ PN ANSI parowe procesowe T bar / 197 C 400 C T bar / 233 C 400 C T bar / 249 C 400 C T bar / 298 C nie stosuje się TA bar / 323 C nie stosuje się poziomowskazy dwubarwne wykonania materiałowe: FS/H stal węglowa klasa ciśnienia: PN 160, 250, 315, 420, ANSI 2500 odczyt: CZERWONO ZIELONY głowice: DVK-2 przyłącza kołnierzowe, DVKS-2 przyłącza spawane zawory grzybkowe wysokociśnieniowe wyposażenie dodatkowe: podwójne głowice odcinające typ PN ANSI maksymalne parametry pracy na parze KTA bar / 355,5 C SPH bar / 370 C poziomowskazy magnetyczne korpus: AISI 316L standard, inne stale austenityczne na życzenie przyłącza kołnierzowe: AISI 316L lub ASTM A105 standard, inne materiały na życzenie pływak: AISI 321, 316, tytan standard, monel, tworzywo sztuczne na życzenie parametry pracy: 121 bar / 317 C pary nasyconej, 200 bar / 400 C w procesach wyposażenie dodatkowe: wyłączniki krańcowe, przekaźnik wskazania, płaszcz grzewczy p2

41 poziomowskazy ze szkłami, poziomowskazy magnetyczne, głowice, kurki spustowe KLINGER poziomowskazy klasa ciśnienia para nasycona zastosowanie na parę D DA DVK 2 głowice odcinające maksymalna temperatura zastosowanie procesowe DG RAV 946 RAV 947 RAV 956 RAV 957 rurka szklana R-D PN 16 refleksyjne R 25 R 100 PN 25 ANSI 150 PN 100 ANSI 600 K PN 40 R 160 PN 160 ANSI 900 R 250 PN 250 ANSI 1500 transparentne T 50 PN 50 ANSI 300 T 100 PN 100 ANSI 600 T 160 PN 160 ANSI 900 T 85 PN 160 TA 120 PN bar 179 C 20 bar 211 C 22 bar 216 C 32 bar 236 C 32 bar 236 C 15 bar 197 C 30 bar 233 C 40 bar 249 C 85 bar 298 C 120 bar 323 C C + 1) C C C C C C C ) + + dwubarwne KTA PN bar 355,5 C + SPH PN bar 210 3) ANSI C magnetyczne MLG 4) konstrukcja 110 bar 400 C indywidualna 317 C 200 bar 5) kurki i zawory spustowe ABL 12 PN bar ANSI C C + NV/ASP PN C + 1) do zastosowań procesowych głowica D, 2) do PN 40, 3) typ głowic ustalany jest z producentem, 4) zawory odcinające na wyraźne życzenie klienta, 5) oba parametry nie mogą występować jednocześnie w wartości maksymalnej wydanie 2005/1 p3

42 tabela zastosowań poziomowskazów KLINGER W roku 1890 Richard KLINGER wykorzystał zjawisko załamania światła na granicy szkła i wody i opatentował szkło refleksyjne przeznaczone do stosowania w poziomowskazach parowych. Obecnie firma KLINGER posługując się sprawdzonymi przez lata technologiami produkuje szkła do wodowskazów i wzierników refleksyjne i gładkie. Szkła wykonane są z materiału borowo-krzemowego typu extra-hart. Po oszlifowaniu i polerowaniu szkła są hartowane a następnie kontrolowane pod względem jakości, wymiarów i przejrzystości. Do wszystkich szkieł dołączane są uszczelki z materiałów bezazbestowych a w razie konieczności podkładki z miki. Szkła marki KLINGER spełniają wymogi norm wielu krajów i przepisy koncernów międzynarodowych. refleksyjne opis: produkowane typy: zakres stosowania: podłużne Przy wykorzystaniu specjalnej technologii podłużne wgłębienia po jednej stronie szkła są wyciskane a nie szlifowane. Dzięki temu powstała powierzchnia jest wyjątkowo twarda i odporna na działanie kondensatu. A-I A-IX, B-0 B-X, H-I H-IX do 32 bar/236 C dla pary nasyconej (warunkowo do 42 bar/253 C) do 300 bar lub 400 C dla innych czynników gładkie opis: produkowane typy: zakres stosowania: podłużne Obie strony szkieł są szlifowane i polerowane co zapewnia im wyjątkową przejrzystość. Podczas stosowania na parze nasyconej powyżej 35 bar pary nasyconej oraz na czynnikach agresywnych należy używać osłony z miki. A-I A-IX, B-I B-X, H-II H-IX, TA 28-I, TA 28-III TA 28-IX do 180 bar/355,5 C dla pary nasyconej, do 300 bar lub 400 C dla innych czynników gładkie opis: produkowane typy: okrągłe Obie strony szkieł są szlifowane i polerowane co zapewnia im wyjątkową przejrzystość. Dzięki technologii produkcji stosowanej przez firmę KLINGER szkła charakteryzują się wysoką wytrzymałością oraz odpornością na kwasy i wodę kotłową. Przy zastosowaniach na parze szkła borowo-krzemowe i glinowokrzemowe wymagają osłony z miki, szkła szafirowe można stosować bez miki. różne wymiary dowiadywać się u dostawcy zakres stosowania: borowo-krzemowe do zastosowań ogólnych: C 300 C borowo-krzemowe, 31,75/12,7 mm, do parę: do 180 bar/355,5 C glinowo-krzemowe, 31,75/12,7 mm, na parę: do 210 bar/370 C szafirowe, 31,75/12,7 mm, na parę: do 210 bar/370 C (bez miki!) p4

43 spis treści płyty uszczelniające uszczelki metalowe inne uszczelnienia KLINGERSIL u2 KLINGERtop-sil u8 KLINGERtop-chem u9 KLINGERgraphit Laminat u12 współczynniki do projektowania u13 MAXIL u14 RivaTherm-Super u17 zalecenia dotyczące zabudowy u18 KEMPCHEN KLINGER uszczelki płaskie pierścienie grafitowe taśma z PTFE sznury u19 u24 u28 u28 u28 u28 wydanie 2005/1 u1

44 bezazbestowe płyty uszczelniające KLINGERSIL Płyty uszczelniające KLINGERSIL należą do najlepszych na świecie materiałów wykonanych na bazie włókien bezazbestowych. Jakość tę gwarantuje wieloletnie doświadczenie (produkcja od 1982 roku), a jej wynikiem jest szerokie stosowanie na całym świecie. bezpieczny sposób doboru uszczelnienia W celu ułatwienia doboru materiału dla każdego z nich sporządzono diagram P-T (ciśnienie-temperatura), na którym zaznaczone są pola decydujące o doborze: obszar 1: dokonanie obliczeń technicznych nie jest konieczne, obszar 2: zaleca się przeprowadzenie dodatkowych obliczeń technicznych obszar 3: dokonanie dodatkowych obliczeń technicznych jest konieczne. Program obliczeniowy KLINGER expert pozwala dobrać uszczelnienie oraz podaje wszystkie istotne parametry techniczne połączenia. Asortyment wymiary: grubości: tolerancje: 1000 x 1500 mm, 2000 x 1500 mm 0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm inne grubości na zamówienie grubość ±10%, długość ±50 mm, szerokość ±50 mm Wzmocnienie siatką stalową Materiały C-4409, C-4509 zbrojone są siatką z blachy ciągnionej Materiał C-4408 zbrojony jest stalową siatką plecioną. Istnieją wersje zbrojone siatką ze stali nierdzewnej dopuszczone do stosowania w przemyśle spożywczym. Ich szerokość jest ograniczona do 1250 mm. Minimalna grubość wszystkich płyt zbrojonych wynosi 0,8 mm. u2

45 C-4106 bezazbestowe płyty uszczelniające KLINGERSIL Uszczelnienie charakteryzujące się wysoką zdolnością dopasowania się do uszczelnianych powierzchni przy małych siłach docisku. Stosować w przypadkach, gdzie możliwe są tylko małe momenty dociągnięcia śrub. Baza: włókna syntetyczne i korek połączone NBR. ściśliwość wg ASTM F 36 A % 30 powracalność wg ASTM F 36 A % 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./100 C MPa 15 wytrzymałość wg metody Klingera 50 MPa - przepuszczalność gazowa wg DIN 3535/6 ml/min 0,1 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 5 paliwo B: 5 godz./23 C % 7 ciężar właściwy g/cm 3 1,0 grubość płyty pomiarowej mm 2,0 C-4300 Uniwersalne wysokociśnieniowe uszczelnienie o szerokim zakresie stosowania i dobrej wytrzymałości na ściskanie. Baza: włókna aramidowe połączone NBR. Odporne na działanie gorącej wody, pary, olejów, węglowodanów i innych związków chemicznych. Dopuszczenia DIN-DVGW, zalecane przez KTW. ściśliwość wg ASTM F 36 A % 11 powracalność wg ASTM F 36 A % 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 20 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 10 ubytek grubości przy 300 C % 25 przepuszczalność gazowa wg DIN 3535/6 ml/min 0,2 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 5 paliwo B: 5 godz./23 C % 10 ciężar właściwy g/cm 3 1,6 grubość płyty pomiarowej mm 2,0 u3

46 C-4400 bezazbestowe płyty uszczelniające KLINGERSIL Uniwersalne wysokociśnieniowe uszczelnienie o szerokim zastosowaniu w przemyśle chemicznym, spożywczym oraz w instalacjach z wodą pitną. Baza: włókna aramidowe połączone NBR. Odporne na działanie olejów, wody, pary, gazów, roztworów soli, paliw, alkoholi, kwasów organicznych i nieorganicznych, węglowodanów, smarów i środków chłodniczych. Zgodne z wymogami DIN-DVGW, WRC approval, zalecane przez BAM, HTB, KTW ściśliwość wg ASTM F 36 A % 11 powracalność wg ASTM F 36 A % 55 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 25 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 10 ubytek grubości przy 300 C % 22 przepuszczalność gazowa wg DIN 3535/6 ml/min 0,2 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 3 paliwo B: 5 godz./23 C % 5 ciężar właściwy g/cm 3 1,6 grubość płyty pomiarowej mm 2,0 C-4408 Uniwersalne wysokociśnieniowe uszczelnienie (C-super) o szerokim zastosowaniu w przemyśle. Wysoka wytrzymałość dzięki zbrojeniu plecioną siatką stalową. Baza: włókna aramidowe połączone NBR. Dzięki zbrojeniu siatką stalową bardzo wytrzymałe na obciążenia. Odporne na działanie olejów, wody, pary, gazów, paliw, alkoholi, węglowodanów, smarów i środków chłodniczych. ściśliwość wg ASTM F 36 A % 11 powracalność wg ASTM F 36 A % 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 28 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 10 ubytek grubości przy 300 C % 22 przepuszczalność gazowa wg DIN 3535/6 ml/min 2,5 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 5 paliwo B: 5 godz./23 C % 5 ciężar właściwy g/cm 3 1,9 grubość płyty pomiarowej mm 2,0 u4

47 C-4409 bezazbestowe płyty uszczelniające KLINGERSIL Specjalne wysokociśnieniowe uszczelnienie (C-super) do stosowania na wodzie, parze wodnej o wysokich parametrach oraz na chemikaliach płynnych i gazowych. Wysoka wytrzymałość dzięki zbrojeniu siatką ciągnioną z blachy stalowej. Baza: włókna syntetyczne połączone NBR. Dzięki zbrojeniu siatką z blachy stalowej wytrzymałe na wysokie obciążenia. Odporne na działanie olejów, węglowodorów, wody, pary i gazów. ściśliwość wg ASTM F 36 A % 7 powracalność wg ASTM F 36 A % 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 35 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 8 ubytek grubości przy 300 C % 15 przepuszczalność gazowa wg DIN 3535/6 ml/min 2,0 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 3 paliwo B: 5 godz./23 C % 5 ciężar właściwy g/cm 3 2,0 grubość płyty pomiarowej mm 1,5 C-4430 Specjalne wysokociśnieniowe uszczelnienie o wysokiej wytrzymałości na ściskanie i dużej odporności na działanie wody i pary wodnej. Baza: optymalna mieszanina włókien syntetycznych i szklanych połączonych NBR. Oprócz dużej odporności na działanie wody i pary charakteryzuje się znakomitą odpornością na oleje i węglowodory. Ognioodporne (fire safe) wg BS 5146, dopuszczenie DIN-DVGW, sprawdzone w BAM, spełnia wymogi WRC approval, zalecane przez KTW. ściśliwość wg ASTM F 36 A % 11 powracalność wg ASTM F 36 A % 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 35 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 8 ubytek grubości przy 300 C % 11 przepuszczalność gazowa wg DIN 3535/6 ml/min < 1,0 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 3 paliwo B: 5 godz./23 C % 5 ciężar właściwy g/cm 3 1,55 grubość płyty pomiarowej mm 2,0 u5

48 C-4500 bezazbestowe płyty uszczelniające KLINGERSIL Uniwersalne wysokociśnieniowe uszczelnienie do stosowania w instalacjach z czynnikami silnie alkalicznymi o wysokiej temperaturze, także z parą wodną. Baza: włókna węglowe ze specjalnymi dodatkami odpornymi na wysokie temperatury połączone NBR. Materiał klasy High-Tech do stosowania w środowisku silnie alkalicznym oraz na parze wodnej o wysokiej temperaturze. Ognioodporne (fire safe) wg BS Spec. 6 FA, dopuszczenie DIN-DVGW, sprawdzone w BAM, zalecane przez KTW. ściśliwość wg ASTM F 36 A % 12 powracalność wg ASTM F 36 A % 60 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 32 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 10 ubytek grubości przy 300 C % 15 przepuszczalność gazowa wg DIN 3535/6 ml/min < 1,0 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 3 paliwo B: 5 godz./23 C % 5 ciężar właściwy g/cm 3 1,4 grubość płyty pomiarowej mm 2,0 C-4509 Specjalne wysokociśnieniowe uszczelnienie odporne na działanie najwyższych temperatur i ciśnień. Baza: włókna węglowe ze specjalnymi dodatkami odpornymi na wysokie temperatury połączone NBR. Dzięki zbrojeniu siatką z blachy stalowej wytrzymałe na duży docisk wywołany dociągnięciem śrub. Materiał klasy High-Tech do stosowania w różnych gałęziach przemysłu chemicznego, odporny na działanie silnie alkalicznych związków oraz pary wodnej. ściśliwość wg ASTM F 36 A % 12 powracalność wg ASTM F 36 A % 70 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 39 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 9 ubytek grubości przy 300 C % 7 przepuszczalność gazowa wg DIN 3535/6 ml/min - odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 3 paliwo B: 5 godz./23 C % 5 ciężar właściwy g/cm 3 2,0 grubość płyty pomiarowej mm 1,5 u6

49 C-6307 bezazbestowe płyty uszczelniające KLINGERSIL Specjalne wysokociśnieniowe uszczelnienie samouszczelniające się dzięki kontrolowanemu pęcznieniu pod wpływem oleju. Dobra odporność na olej i wodę. Baza: włókna aramidowe połączone NR i SBR. ściśliwość wg ASTM F 36 A % 9-15 powracalność wg ASTM F 36 A % 45 wytrzymałość na ściskanie wg DIN MPa, 16 godz./300 C MPa 25 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 10 ubytek grubości przy 300 C % 28 przepuszczalność gazowa wg DIN 3535/6 ml/min 0,5 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 35 paliwo B: 5 godz./23 C % 40 ciężar właściwy g/cm 3 1,7 grubość płyty pomiarowej mm 2,0 C-8200 Specjalne wysokociśnieniowe uszczelnienie do stosowania w instalacjach z silnymi kwasami. Dobra odporność na różnego rodzaju czynniki. Baza: włókna szklane połączone specjalnymi kwasoodpornymi elastomerami. ściśliwość wg ASTM F 36 A % 9 powracalność wg ASTM F 36 A % 55 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 7 próby kwasowe ubytek grubości przy 300 C % 17 HNO 3 96%: 18 godz./23 C nie nadaje się H 2 SO 4 96%: 18 godz./23 C % 10 H 2 SO 4 65%: 48 godz./23 C % 8 ciężar właściwy g/cm 3 1,7 grubość płyty pomiarowej mm 2,0 u7

50 top-sil-ml1 bezazbestowe płyty uszczelniające KLINGERtop-sil-ML1 Firma KLINGER, dokładnie po upływie 110 lat od wynalezienia KLINEGRitu wprowadza do sprzedaży materiał wielowarstwowy KLINGERtop-sil-ML1 charakteryzujący się wspaniałymi właściwościami fizycznymi, potwierdzając tym swoją wiodącą rolę na świecie w dziedzinie uszczelnień płaskich. Właściwości materiału: wydłużona żywotność przy zachowaniu dużej szczelności w wysokich temperaturach, zachowanie dużej elastyczności w czasie eksploatacji, odporność na starzenie, małe deformacje, zdolność do przenoszenia dużych obciążeń. Budowa. Materiał składa się z warstw, w których zastosowano różne elastomery. Warstwy zewnętrzne zawierają specjalne elastomery HNBR nie podlegające starzeniu w wysokiej temperaturze. Dzięki temu materiał w długim okresie eksploatacji pozostaje elastyczny i może przenosić zmienne obciążenia. Warstwy wewnętrzne zawierają standardowe elastomery NBR i gwarantują wysoką wytrzymałość i stabilność pod dużym obciążeniem. Odporność na parę. Dzięki swoim wyśmienitym właściwościom fizycznym utrzymywanym także w wysokich temperaturach materiał może być stosowany na parze wodnej o temperaturze do 300 C. Specjalne uszczelnienie wielowarstwowe do stosowania w instalacjach z olejami, parą, gazami, roztworami soli, paliwami, smarami, alkoholem, słabymi kwasami organicznymi i nieorganicznymi, węglowodorami i środkami chłodniczymi. Baza: włókna syntetyczne połączone NBR i HN.BR ściśliwość wg ASTM F 36 J % 9 powracalność wg ASTM F 36 J % > 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./175 C MPa MPa, 16 godz./300 C MPa 28 wytrzymałość wg metody Klingera 50 MPa ubytek grubości przy 23 C % 8 ubytek grubości przy 300 C % 15 przepuszczalność gazowa wg DIN 3535/6 ml/min < 0,1 odporność na korozję stężenie chlorków ppm 150 pęcznienie wg ASTM F 146 olej JRM 903: 5 godz./150 C % 4 paliwo B: 5 godz./23 C % 8 ciężar właściwy g/cm 3 1,7 klasyfikacja wg BS 7531 Grade X u8

51 płyty uszczelniające z PTFE KLINGERtop-chem Materiał KLINGERtop-chem pozwala wykorzystać wszystkie zalety PTFE, eliminując jego wady. Dzięki temu poszerzono znacznie zakres jego stosowania. Gwarantuje bezpieczeństwo pracy urządzeń. KLINGERtop-chem-2000 jest obecnie najlepszym uszczelnieniem tego rodzaju na świecie. Znaczne płynięcie materiału, normalne dla uszczelek z PTFE, w przypadku KLINGERtop-chem-2000 wynosi tylko 1,6% przy obciążeniu powierzchniowym 50 MPa i temperaturze 200 C. bezpieczny sposób doboru uszczelnienia W celu ułatwienia doboru materiału dla każdego z nich sporządzono diagram P-T (ciśnienie-temperatura), na którym zaznaczone są pola decydujące o doborze: obszar 1: dokonanie obliczeń technicznych nie jest konieczne, obszar 2: zaleca się przeprowadzenie dodatkowych obliczeń technicznych obszar 3: dokonanie dodatkowych obliczeń technicznych jest konieczne. Program obliczeniowy KLINGER expert pozwala dobrać uszczelnienie oraz podaje wszystkie istotne parametry techniczne połączenia. Asortyment wymiary: grubości: tolerancje: 1500 x 1500 mm 1,5 mm, 2,0 mm, 3,0 mm inne grubości na zamówienie grubość ±10%, długość ±50 mm, szerokość ±50 mm u9

52 top-chem-2000 płyty uszczelniające z PTFE KLINGERtop-chem Uniwersalne, bardzo odporne uszczelnienie przeznaczone dla przemysłu petrochemicznego oraz budowy okrętów, stosowane w zbiornikach z różnymi chemikaliami. Jedyne uszczelnienie na bazie PTFE z certyfikatem fire safe. Wytrzymałe na wysokie ciśnienia i temperatury. Szczególnie zalecane do stosowania w instalacjach ze środkami spożywczymi, parą, tlenem, a także w przypadku wymogów szczelności z TA-Luft. KLINGERtop-chem-2000 charakteryzuje się wysoką odpornością na działanie mocnych kwasów i ługów, a także stabilnością przy wysokich temperaturach i obciążeniach powierzchniowych. ściśliwość wg ASTM F 36 A % 2 powracalność wg ASTM F 36 A % 55 wytrzymałość na ściskanie 50 MPa, 16 godz./300 C MPa 35 wg DIN MPa, 16 godz./300 C MPa 30 odkształcalność na zimno i ciepło 23 C/50 MPa % 2 wg metody Klingera 250 C/50 MPa % 5 23 C/25 MPa % C/25 MPa % - przepuszczalność gazowa DIN 3535/6 ml/min 0,5 DIN mg/(m * s) 0,05 pęcznienie H 2 SO 4 100%: 18 godz./23 C % 0,5/1 (zmiana grubości / ciężaru) HNO 3 100%: 18 godz./23 C % 1/2 NAOH 33%: 72 godz./110 C % 5/5 ciężar właściwy g/cm 3 2,5 grubość płyty pomiarowej mm 1,5 wymiary płyty 1500 x 1500 mm top-chem-2003 Materiał uszczelniający o podobnej odporności chemicznej jak KLINGERtop-chem Posiada bardzo dużą zdolność dopasowywania się do powierzchni kołnierzy, ale przy niezbyt wysokich temperaturach i obciążeniach powierzchniowych. KLINGERtop-chem-2003 charakteryzuje się wysoką odpornością na działanie mocnych kwasów i ługów, a także stabilnością przy średnich temperaturach i obciążeniach powierzchniowych. Gwarantuje bardzo dobrą szczelność nawet przy małych dociskach (potwierdzoną przez TA-Luft). ściśliwość wg ASTM F 36 A % 18 powracalność wg ASTM F 36 A % 40 wytrzymałość na ściskanie 50 MPa, 16 godz./300 C MPa - wg DIN MPa, 16 godz./300 C MPa 13 odkształcalność na zimno i ciepło 23 C/50 MPa % - wg metody Klingera 250 C/50 MPa % - 23 C/25 MPa % C/25 MPa % 38 przepuszczalność gazowa DIN 3535/6 ml/min 0,1 DIN mg/(m * s) 0,01 pęcznienie H 2 SO 4 100%: 18 godz./23 C % -/1 HNO 3 100%: 18 godz./23 C % -/5 NAOH 33%: 72 godz./110 C % -/2 ciężar właściwy g/cm 3 1,7 grubość płyty pomiarowej mm 2 wymiary płyty 1500 x 1500 mm u10

53 top-chem-2005 płyty uszczelniające z PTFE KLINGERtop-chem Materiał uszczelniający bardzo odporny na działanie mocnych kwasów, posiadający dobre właściwości przy średnich temperaturach i obciążeniach. Odporność chemiczna potwierdza zakres stosowania taki jak dla materiału KLINGERtop-chem-2000 i stanowi dla niego tańszą alternatywę w przypadku, gdy obciążenia termiczne i mechaniczne nie są zbyt wysokie. ściśliwość wg ASTM F 36 A % 7 powracalność wg ASTM F 36 A % 35 wytrzymałość na ściskanie 50 MPa, 16 godz./300 C MPa - wg DIN MPa, 16 godz./300 C MPa 25 odkształcalność na zimno i ciepło 23 C/50 MPa % 10 wg metody Klingera 250 C/50 MPa % C/25 MPa % C/25 MPa % - przepuszczalność gazowa DIN 3535/6 ml/min 0,2 DIN mg/(m * s) 0,02 pęcznienie H 2 SO 4 100%: 18 godz./23 C % 2/2 HNO 3 100%: 18 godz./23 C % 2/7 NAOH 33%: 72 godz./110 C % - ciężar właściwy g/cm 3 2 grubość płyty pomiarowej mm 1,5 wymiary płyty 1500 x 1500 mm top-chem-2006 Materiał uszczelniający bardzo odporny na działanie mocnych zasad, posiadający dobre właściwości przy średnich temperaturach i obciążeniach. Do stosowania w przemyśle chemicznym, spożywczym i farmaceutycznym (nie zawiera barwników). ściśliwość wg ASTM F 36 A % 4 powracalność wg ASTM F 36 A % 40 wytrzymałość na ściskanie 50 MPa, 16 godz./300 C MPa - wg DIN MPa, 16 godz./300 C MPa 18 odkształcalność na zimno i ciepło 23 C/50 MPa % 10 wg metody Klingera 250 C/50 MPa % C/25 MPa % C/25 MPa % - przepuszczalność gazowa DIN 3535/6 ml/min 0,1 DIN mg/(m * s) 0,01 pęcznienie H 2 SO 4 100%: 18 godz./23 C % - HNO 3 100%: 18 godz./23 C % 2/7 NAOH 33%: 72 godz./110 C % 12/24 ciężar właściwy g/cm 3 2,9 grubość płyty pomiarowej mm 1,5 wymiary płyty 1500 x 1500 mm u11

54 grafitowe płyty uszczelniające KLINGERgraphit Laminat Grafitowe płyty uszczelniające KLINGERgraphit Laminat wykonane są z najwyższych gatunkowo folii grafitowych. Składają się z warstw ekspandowanego grafitu przełożonego warstwami blachy gładkiej lub perforowanej. Zalety laminatów z grafitu ekspandowanego: zachowują parametry techniczne także w wysokich temperaturach, są odporne na temperaturę od C do 450 C (w obojętnej atmosferze także na wyższą), są niezawodnie szczelne przy gazach i cieczach, mają znakomitą mikroszczelność, są odporne chemicznie na prawie wszystkie czynniki, są bardzo odporne na zmiany temperatury, mają wysoką przewodność cieplną w całej płaszczyźnie, są niegroźne dla zdrowia, są łatwe do magazynowania, nie przywierają do szkła i ceramiki. Program obliczeniowy KLINGER expert pozwala dobrać uszczelnienie oraz podaje wszystkie istotne parametry techniczne. bezpieczny sposób doboru uszczelnienia Asortyment: KLINGERgraphit Płyty HL - płyty z grafitu homogenicznego, KLINGERgraphit Folia SMB - folia samoprzylepna, KLINGERgraphit Laminat SLS - płyty zbrojone jedną lub kilkoma warstwami blachy gładkiej grubości 0,05 mm, KLINGERgraphit Laminat PSM - płyty zbrojone jedną warstwą blachy spiczasto perforowanej grubości 0,10 mm, KLINGERgraphit Laminat PSE - płyty jak PSM, ale z grafitu ekonomicznego o mniejszej czystości, KLINGERgraphit Laminat PDM - płyty z grafitu wstępnie zagęszczonego zbrojone dwoma warstwami blachy spiczasto perforowanej grubości 0,10 mm, KLINGERgraphit-Laminat SDS - płyty z grafitu wstępnie zagęszczonego zbrojone dwoma warstwami blachy gładkiej o grubości 0,05 mm. dane techniczne PSM PSE PDM SDS grubość płyty pomiarowej mm 1,0 1,5 2,0 2,0 1,5 1,5 2,0 2,5 gęstość g/cm 3 1,0 1,0 ± 5% 1,3 1,4 ± 5% czystość % > > 98 > 98 grubość po ściśnięciu przy 35 MPa mm 0,6 0,85 1,18-1,18 1,23 - maksymalne obciążenie powierzchniowe przy 450 C MPa maksymalne obciążenie powierzchniowe przy 300 C MPa ściśliwość wg ASTM F 36 A % powracalność wg ASTM F 36 A % wytrzymałość na ściskanie wg DIN MPa > 48 > maksymalna temperatura przy długotrwałej pracy C wytrzymałość wg metody Klingera przy 50 MPa ubytek grubości przy 23 C % ubytek grubości przy 300 C % 1,5 1,5 2, przepuszczalność gazowa wg DIN 3535/6 ml/min 0,6 0,8 1,0 0,5 - zawartość chlorków ppm < 40 < 50 < 40 < 40 wzmocnienie z blachy stalowej spiczasto perforowana gładka materiał grubość mm 0,10 0,10 0,10 0,05 liczba warstw rozmiary płyt mm 1000x1000/ 1500x x x x1000 grubości płyt mm 0,8/1,0/1,5/2,0/3,0 1,5/2,0/3,0 1,5 1,5/2,0/2,5 wykończenie powierzchni A/S (nieprzywierające) tak tak tak tak dopuszczenie DIN DVGW nie nie tak nie u12

55 Współczynniki do projektowania połączeń kołnierzowych współczynniki do projektowania połączeń kołnierzowych KLINGERSIL DIN AD-M B7 **) ASME *) *) grubość s V0 s Vu0,1 s B0 m 0.1 Certyfikat Nr U-11/2 MPa MPa MPa mm typ uszczelnienia 25 C 25 C 50 C 100 C 200 C 300 C 25 C KLINGERsil C-4300 KLINGERsil C-4400 KLINGERsil C-4409 KLINGERsil C-4430 KLINGERsil C-4500 KLINGERsil C-4509 KLINGERsil C-8200 k 1 K 0 x K D m y mm N/mm MPa 1, ,75 2,7 2, ,50 1,1 x b D 22 x b D 3,0 3, ,00 3,3 1, ,50 3,2 2, ,75 1,1 x b D 22 x b D 3,5 3, ,00 3,9 1, ,75 2, ,75 1,1 x b D 28 x b D 1, ,50 4,5 2, ,24 1,1 x b D 22 x b D 5,0 3, ,25 5,5 1, ,75 3,5 2, ,50 1,1 x b D 22 x b D 4,0 3, ,00 4,5 1, ,00 2, ,00 1,1 x b D 28 x b D 1, ,25 3,5 2, ,75 1,1 x b D 22 x b D 4,0 3, ,25 4,5 KLINGERtop-chem DIN AD-M B7 **) ASME *) *) grubość s V0 s Vu0,1 s B0 m 0.1 Certyfikat Nr U-11/2 15,0 20,0 25,0 25,0 22,5 k 1 K 0 x K D m y MPa MPa MPa mm typ uszczelnienia 25 C 25 C 50 C 100 C 200 C 250 C 25 C mm N/mm MPa 1, ,5 10,0 KLINGERtop-chem , ,25 1,1 x b D 25 x b D 4,0 12,0 3, ,0 15,0 KLINGERtop-chem , ,25 1,1 x b D 20 x b D 2,8 10,0 KLINGERtop-chem , ,0 1,1 x b D 22 x b D 3,0 10,0 KLINGERtop-chem , ,0 1,1 x b D 25 x b D 3,5 10,0 KLINGERgraphit Laminat DIN AD-M B7 **) ASME *) *) grubość s V0 s Vu0,1 s B0 m 0.1 Certyfikat Nr U-12/2 MPa MPa MPa mm typ uszczelnienia 25 C 25 C 50 C 100 C 200 C 300 C 25 C k 1 K 0 x K D m y mm N/mm MPa PSM 100 1, ,5 3,0 x b D 30 x b D 3,0 15,0 PSM 200 2, ,0 2,0 x b D 10 x b D 2,5 12,0 PSM 300 3, ,0 2,0 x b D 7 x b D 2,0 10,0 SLS 100 1, ,0 SLS 200 2, ,0 SLS 300 3, ,0 SDS 100 1, ,25 SDS 200 2, ,25 *) wartości dla klasy szczelności L=0,1 **) współczynniki wyznaczone dla par i gazów; mogą być też stosowane dla cieczy 2,0 x b D 6 x b D 2,0 10,0 2,5 x b D 12 x b D 2,5 15,0 wydanie 2006/1 u13

56 bezazbestowe płyty uszczelniające MAXIL Bezazbestowe płyty uszczelniające MAXIL są tańszą alternatywą dla wysokogatunkowych uszczelnień KLINGERSIL. Podane w katalogu wartości ciśnienia i temperatury należy traktować jako maksymalne wartości pod warunkiem, że nie występują jednocześnie. Na rzeczywiste zachowanie uszczelek mają wpływ: grubość uszczelki, rodzaj czynnika, typ kołnierzy i docisk powierzchniowy. Możliwość stosowania uszczelek na parze powinna podlegać oddzielnemu rozpatrzeniu. Funkcjonowanie uszczelki w połączeniu zależy od warunków jej zabudowy, na które nie ma wpływu producent materiału uszczelniającego. Producent gwarantuje utrzymanie wszystkich parametrów materiałów uszczelniających do momentu dostawy. Asortyment wymiary: grubości: 1000 x 1500 mm, 2000 x 1500 mm 0,5 mm, 1,0 mm, 1,5 mm, 2,0 mm, 3,0 mm inne grubości na zamówienie MAXIL AF Materiał uszczelniający o uniwersalnym zastosowaniu, o dobrej odporności chemicznej i mechanicznej. Do stosowania na olejach, wodzie, gazach oraz słabych kwasach i ługach. Baza: włókna aramidowe połączone NBR. maksymalna temperatura C 350 maksymalna temperatura na parze C 150 maksymalne ciśnienie robocze MPa 10 ściśliwość wg ASTM F 36 J % 8 powracalność wg ASTM F 36 J % 55 wytrzymałość na ściskanie wg DIN MPa, 16 godz./175 C MPa 30 przepuszczalność gazowa wg DIN 3535/6 mg/(m * s) 0,05 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 5 olej nr B: 5 godz./23 C % 5 HNO 3, 40%: 18 godz./23 C % - H 2 SO 4, 65%: 48 godz./23 C % - ciężar właściwy g/cm 3 1,65 u14

57 MAXIL SF bezazbestowe płyty uszczelniające MAXIL Materiał uszczelniający o wysokiej odporności termicznej i mechanicznej. Do stosowania na olejach, wodzie, parze, gazach oraz słabych kwasach, ługach i węglowodorach. Baza: włókna syntetyczne połączone NBR. maksymalna temperatura C 440 maksymalna temperatura na parze C 200 maksymalne ciśnienie robocze MPa 10 ściśliwość wg ASTM F 36 J % 9 powracalność wg ASTM F 36 J % 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./175 C MPa 30 przepuszczalność gazowa wg DIN 3535/6 mg/(m * s) 0,05 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 4 olej nr B: 5 godz./23 C % 7 HNO 3, 40%: 18 godz./23 C % - H 2 SO 4, 65%: 48 godz./23 C % - ciężar właściwy g/cm 3 1,70 MAXIL CARB Materiał uszczelniający o dobrej odporności na silne związki zasadowe. Do stosowania w przemyśle chemicznym, petrochemicznym na parze, kwasach i ługach. Baza: włókna węglowe połączone NBR. maksymalna temperatura C 400 maksymalna temperatura na parze C 250 maksymalne ciśnienie robocze MPa 10 ściśliwość wg ASTM F 36 J % 10 powracalność wg ASTM F 36 J % 55 wytrzymałość na ściskanie wg DIN MPa, 16 godz./175 C MPa 30 przepuszczalność gazowa wg DIN 3535/6 mg/(m * s) 0,05 pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 7 olej nr B: 5 godz./23 C % 8 HNO 3, 40%: 18 godz./23 C % - H 2 SO 4, 65%: 48 godz./23 C % - ciężar właściwy g/cm 3 1,60 u15

58 bezazbestowe płyty uszczelniające MAXIL MAXIL 1000R Dzięki wzmocnieniu siatką stalową wytrzymały na wysokie obciążenia. Do stosowania na olejach, wodzie, parze i węglowodorach. Baza: włókna węglowe wzmocnione siatką stalową połączone NBR. maksymalna temperatura C 400 maksymalna temperatura na parze C 200 maksymalne ciśnienie robocze MPa 10 ściśliwość wg ASTM F 36 J % 9 powracalność wg ASTM F 36 J % 50 wytrzymałość na ściskanie wg DIN MPa, 16 godz./175 C MPa 35 przepuszczalność gazowa wg DIN 3535/6 mg/(m * s) - pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % 5 olej nr B: 5 godz./23 C % 5 HNO 3, 40%: 18 godz./23 C % - H 2 SO 4, 65%: 48 godz./23 C % - ciężar właściwy g/cm 3 - MAXIL ACID Materiał uszczelniający o dobrej odporności chemicznej. Do stosowania na kwasach. Baza: włókna aramidowe połączone syntetycznymi elastomerami. maksymalna temperatura C 200 maksymalna temperatura na parze C - maksymalne ciśnienie robocze MPa 6 ściśliwość wg ASTM F 36 J % 8 powracalność wg ASTM F 36 J % 45 wytrzymałość na ściskanie wg DIN MPa, 16 godz./175 C MPa 25 przepuszczalność gazowa wg DIN 3535/6 mg/(m * s) - pęcznienie wg ASTM F 146 olej nr 3: 5 godz./150 C % - olej nr B: 5 godz./23 C % - HNO 3, 40%: 18 godz./23 C % 9 H 2 SO 4, 65%: 48 godz./23 C % 6 ciężar właściwy g/cm 3 1,75 u16

59 grafitowe płyty uszczelniające RivaTherm-Super Płyty grafitowe RivaTherm-Super są oryginalnym produktem firmy Kempchen. Grafit, z którego są wykonane, cechuje najwyższa czystość i jednorodność (może być stosowany w przemyśle nuklearnym). Dzięki opatentowanej technologii łączenia bezklejowego grafitu z blachą uszczelki wykonane z tego materiału mają wysoką trwałość. dane techniczne RS 2S110 I RS 2K110 RS 2S110 gęstość g/cm 3 1,0 1,0 1,0 czystość % ,85 98 zawartość chlorków ppm < 25 < 25 < 20 < 50 odporność termiczna C minimalny docisk powierzchniowy σ VU, 0,1 N/mm maksymalny docisk powierzchniowy σ BO przy 20 C N/mm maksymalny docisk powierzchniowy σ BO przy 300 C N/mm maksymalny docisk powierzchniowy σ BO przy 400 C N/mm maksymalny docisk powierzchniowy σ BO przy 500 C N/mm wzmocnienie z blachy stalowej liczba warstw x grubość brak blachy, grafit impregnowany specjalnie perforowana materiał x mm 1 x 0,025 1 x 0,05 1 x 0,1 2 x 0,025 2 x 0,05 2 x 0,1 brak blachy, bez impregnacji grubość płyty pomiarowej mm 2,0 mm 2,0 mm 2,0 mm wymiary płyt mm 1000 x 1000 / 600 x 1500 grubości płyt mm 1,0/1,5/2,0/3,0 Współczynniki do projektowania połączeń kołnierzowych RivaTherm-Super DIN AD-M B7 (DIN 2505) ASME σ grubość BO k 1 k 0 x K D m y MPa MPa MPa mm N/mm MPa typ uszczelnienia mm 25 C 25 C 20 C 300 C 1E1 1, ,1 x b D 10 x b D 2,0 11 z blachą nierdzewną 2E2 2, ,1 x b D 10 x b D 2,0 11 gładką 3E2 3, ,1 x b D 10 x b D 2,0 11 z blachą aluminiową gładką z blachą specjalnie perforowaną z blachą spiczasto perforowaną σ VO σ VU, 0,1 *) 1A1 1, ,1 x b D 10 x b D 2,0 11 2A2 2, ,1 x b D 10 x b D 2,0 11 3A2 3, ,1 x b D 10 x b D 2,0 11 1K110 1, ,3 x b D 20 x b D 2,5 22 2K110 2, ,3 x b D 20 x b D 2,5 22 3K110 3, ,3 x b D 20 x b D 2,5 22 1S110 1, ,2 x b D 50 x b D 3,5 50 2S110 2, ,8 x b D 30 x b D 3,0 30 3S110 3, ,3 x b D 20 x b D 2,5 22 wydanie 2005/1 u17

60 zalecenia dotyczące zabudowy uszczelek z włókien bezazbestowych Aby zapewnić połączeniu kołnierzowemu szczelność należy się stosować do następujących zaleceń. 1. Dobór materiału Aby dobrać najbardziej właściwy materiał do konkretnego zastosowania należy uwzględnić wiele czynników w czym pomocne są strony katalogowe z danymi technicznymi. Szczególnie pomocny jest wykres P-T zależności dopuszczalnego ciśnienia i temperatury, tabela odporności chemicznej, program KLINGER expert oraz inne zalecenia producenta. W szczególnie trudnych przypadkach należy zwracać się do doradców technicznych firmy KLINGER. 2. Grubość uszczelki Uszczelka powinna być jak najcieńsza. Stosunek grubości do szerokości nie powinien być większy niż 1/5, idealny jest 1/ Kołnierze Przed założeniem nowej uszczelki należy się upewnić, że usunięto resztki starej uszczelki oraz sprawdzić czy powierzchnie przylg są nieuszkodzone i równoległe. 4. Środki pomocnicze Przed zainstalowaniem uszczelki należy upewnić się, że jest ona sucha. Nie zaleca się stosowania żadnych środków doszczelniających. Obecność na powierzchni uszczelki większości obcych substancji powoduje osłabienie wytrzymałości materiału uszczelki. Nie ściśnięta uszczelka (przed zabudową) może absorbować ciecze, co w fazie roboczej może spowodować nieszczelność. Wszystkie materiały uszczelniające firmy KLINGER mają powierzchnie zewnętrzne pokryte substancją zabezpieczającą przed przyleganiem do przylg kołnierzy. W sytuacjach krytycznych dopuszcza się stosowanie w niedużych ilościach PTFE lub substancji na bazie związków molibdenu nakładanych w sprayu., jak np. KLINGERflon Spray. 5. Wielkość uszczelki Należy upewnić się, że uszczelka ma właściwy wymiar. Materiał uszczelki nie powinien być wewnątrz rurociągu, zaś sama uszczelka powinna być umieszczona centrycznie na kołnierzu. 6. Śruby Zanieczyszczenia powstałe na powierzchni gwintów śrub i nakrętek należy dokładnie usunąć szczotką drucianą tak, aby nakrętki dały się lekko nakręcać na śruby. Gwinty powinny być posmarowane w celu zmniejszenia tarcia zwiększającego moment dociągnięcia śrub. W tym celu należy stosować pastę smarującą o współczynniku tarcia od 0,10 do 0, Zabudowa uszczelki W czasie dociągania śrub należy kontrolować równomierność naciągów. Ułatwia to posługiwanie się kluczem dynamometrycznym. Dobranie odpowiedniego momentu dociągnięcia śrub umożliwia program KLINGER expert. W szczególnych przypadkach należy korzystać z zaleceń doradców technicznych KLINGER. Sam proces dociągania śrub powinien odbywać się trzystopniowo. Śruby powinny być dociągane naprzemiennie do 30%, 60% i 100% wymaganego momentu. Po wykonaniu tej operacji, dla pewności należy raz jeszcze sprawdzić po kolei naciąg każdej śruby. 8. Późniejsze dociąganie śrub Stosowanie się do powyższych zaleceń zasadniczo eliminuje konieczność późniejszego dociągania śrub. Jeśli jednak czynność taka okazała by się konieczna to pozytywny efekt można osiągnąć tylko wtedy, jeśli temperatura instalacji była przez cały czas niska, tzn. pokojowa. Dociąganie śrub połączenia, które w dłuższym okresie miało wysoką temperaturę spowoduje mechaniczne zniszczenie materiału uszczelki, która zdążyła już stwardnieć. Połączenie straci wtedy całkowicie szczelność. 9. Wielokrotne używanie uszczelek Z powodów bezpieczeństwa odradza się powtórne stosowanie tej samej uszczelki. bezpieczny sposób doboru uszczelnienia u18

61 przegląd profili uszczelek KEMPCHEN wydanie 2005/1 u19

62 przegląd profili uszczelek KEMPCHEN wydanie 2005/1 u20

63 przegląd profili uszczelek KEMPCHEN wydanie 2005/1 u21

64 przegląd profili uszczelek KEMPCHEN wydanie 2005/1 u22

65 przegląd profili uszczelek KEMPCHEN wydanie 2005/1 u23

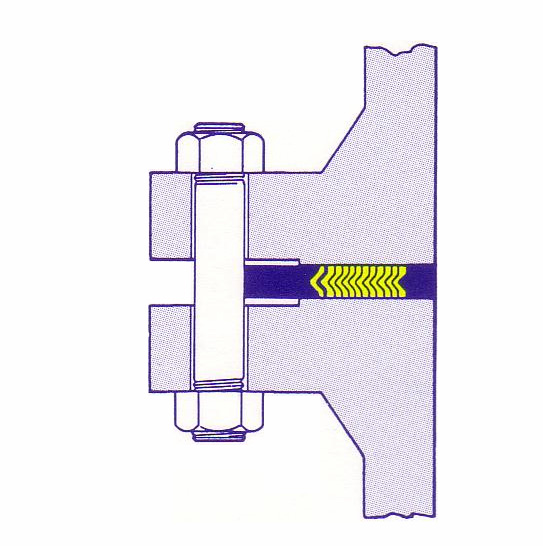

66 uszczelki spiralnie zwijane KLINGERmaxiflex konstrukcja: spirala: wypełnienie temperatura: pierścienie centrujące: grubość wypełnienie/ pierścień centrujący: standard, średnice, klasa ciśnienia: uszczelki spiralnie zwijane z wypełnieniem bezazbestowym, z pierścieniami centrującymi lub bez 316L standard, 316, 316TI, 304, 321, 310, 347, duplex, monel 400, inconel 600/625/X750, nikiel 200, tytan, hastelloy/ incoloy 800/825 na zamówienie grafit 550 C standard, ceramiczne 800 C, PTFE 260 C stal węglowa ocynkowana, pasyfowana, 316, 304, 410, 316L, 316TI, duplex, monel, nikiel, incoloy, stop tytan/ inconel 600/625 4,5/3,2 3,4 standard 3,2/2,3 2,5 6,4/4,6 4,9 7,2/4,8 5,0 BS1560, ANSI B16.5, 1/2 24, klasa , BS1 tabela D-T, B bar, API 605, MSS SP44, 26 60, klasa , DIN R spirala bez pierścieni centrujących CR spirala z zewnętrznym pierścieniem centrującym RIR spirala z wewnętrznym pierścieniem centrującym CRIR spirala z zewnętrznym i wewnętrznym pierścieniem centrującym wydanie 2005/1 u24
