1 ZAWÓR GRZYBKOWY Typ GLV ( 1/2 12 ) (GLOBE VALVE) Zawory przeznaczone są do pracy w instalacjach przemysłu petrochemicznego, w energetyce oraz w rurociągach sieci gazowniczych. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE),para wodna, woda Grupa 1 Płyny niebezpieczne (wybuchowe, łatwo palne, toksyczne, utleniające ) Ze względu na róŝne właściwości materiałów w zaleŝności od temperatury zastosowaliśmy podział zaworów na grupy przystosowane do pracy w następujących przedziałach temperaturowych o C (stal węglowa, staliwo węglowe WCB); o C (stal węglowa, staliwo węglowe LCB); o C (stal kwasoodporna CF8, CF8M). Budowa i wykonanie: API 600 Badania i wymagania: DIN3230, API598 Długość zabudowy: DIN3202, ASME/ANSI B Przyłącza kołnierzowe: PN-EN , DIN2501, ASME/ANSI B16.5. Przyłącza do spawania: BW - PN-EN 12627:2002, ASME/ANSI B16.25, Na Ŝyczenie klienta moŝna takŝe wyposaŝyć zawory w siłownik elektryczny lub pneumatyczny. WERSJA WYKONANIA W ZALEśNOŚCI OD ZASTOSOWANEGO PRZYŁĄCZA Ciśnienie nominalna Przyłącze nominalne Wersja ANSI class Wersja PN in 1/2 12 kołnierzowe 16 GLV-1F 150 (PN20) GLV-1Fa 25 do spawania 40 GLV-1BW 300 (PN50) GLV-1BWa w milimetrach : 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300 w calach inch: ½ ; ¾ ; 1 ; 1¼ ; 1½ ; 2, 2½ ; 3, 4, 5, 6, 8 ; 10 ; 12 Lp. Nazwa części C Materiały stosowane na elementy zaworów w wersji standard C C Stal kwasoodporna 1 Korpus A216 WCB A352 LCB A351 CF8 A351 CF8M 2 Pokrywa A216 WCB A352 LCB A351 CF8 A351 CF8M 3 Dysk A105 A182 F304 A182 F304 A182 F316 4 Siedzisko A105/13Cr/Stellite A182 F6/Stellite A182 F304/ Stellite A182 F316/ Stellite 5 Trzpień A182 F6 A182 F6 A182 F304 A182 F316 6 Śruba dwustronna A193B7 A320L7 A193B8 A193B8 7 Nakrętka sześciokątna A1942H A1944 A194 8 A Uszczelnienie korpusu SS Spiral Wound W/graphite 9 Uszczelnienie dławnicy Grapfite 10 Dławik A182 F6 A182 F6 A182 F304 A182 F Kołnierz dławika A105 A350LF2 A182 F304 A182 F Śruba dławika A193B7 A320L7 A193B8 A193B8 13 Nakrętka dławika A1942H A1944 A194 8 A Nakrętka A439-D Pokrętło Ductile Iron

2 ZAWÓR GRZYBKOWY TYP GLV (1/2 12 ) PN 16, 25, 40; ANSI class 150, 300 Czynnik: ropopochodne, gazy z grupy 1 i 2 (wg dyr. 97/23/WE), para wodna, woda Temperatura pracy: o C (stal węglowa, staliwo węglowe); o C (stal węglowa, staliwo węglowe); o C (stal kwasoodporna). Wymiary dla wersji podstawowej PN 16 PN 25 PN 40 (mm) INCH L(RF) L(BW) H Do L(RF) L(BW) H Do L(RF) L(BW) H W 15 1/2" /4" " /4" /2" " /2" " " " " " " " * ANSI 150 ANSI 300 (mm) INCH L(RF) L(BW) H Do L(RF) L(BW) H Do 15 1/2" /4" " /4" /2" " /2" " " " " " " " * * Przekładnia ślimakowa

3 ZAWÓR GRZYBKOWY ODCINAJĄCY Typ GLV ( 1/2 12 ) (STOP VALVE) Zawory odcinające (grzybkowe) wysokociśnieniowe przeznaczone są do pracy w warunkach ekstremalnych przemyśle chemicznym, energetycznym rafineryjnym i wydobywczym. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE),para wodna, woda Grupa 1 Płyny niebezpieczne (wybuchowe, łatwo palne, toksyczne, utleniające ) Ze względu na róŝne właściwości materiałów w zaleŝności od temperatury zastosowaliśmy podział zaworów na grupy przystosowane do pracy w następujących przedziałach temperaturowych o C (stal węglowa, staliwo węglowe WCB); o C (stal węglowa, staliwo węglowe LCB); o C (stal kwasoodporna CF8, CF8M). Budowa i wykonanie: API 600 Badania i wymagania: DIN3230, API598 Długość zabudowy: DIN3202, ASME/ANSI B Przyłącza kołnierzowe: PN-EN , DIN2501, ASME/ANSI B16.5. Przyłącza do spawania: BW - PN-EN 12627:2002, ASME/ANSI B16.25, Na Ŝyczenie klienta moŝna takŝe wyposaŝyć zawory w siłownik elektryczny lub pneumatyczny. WERSJA WYKONANIA W ZALEśNOŚCI OD ZASTOSOWANEGO PRZYŁĄCZA Ciśnienie nominalna Przyłącze nominalne Wersja ANSI class Wersja PN in 1/2 12 kołnierzowe 100, GLV-2F 600 (PN110) 150, 900 (PN150) GLV-2Fa 250, 1500 (PN250) do spawania 420, GLV-2BW 2500 (PN420) GLV-2BWa (PN760) w milimetrach : 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300 w calach inch: ½ ; ¾ ; 1 ; 1¼ ; 1½ ; 2, 2½ ; 3, 4, 5, 6, 8 ; 10 ; 12 Lp. Nazwa części C Materiały stosowane na elementy zaworów w wersji standard C C Stal kwasoodporna 1 Korpus A216 WCB A352 LCB A351 CF8 A351 CF8M 2 Siedzisko A105/13Cr/Stellite A182 F6/Stellite A182 F304/ Stellite A182 F316/ Stellite 3 Grzybek A105 A182 F304 A182 F304 A182 F316 4 Trzpień A182 F6 A182 F6 A182 F304 A182 F316 5 Uszczelnienie korpusu SS Spiral Wound W/graphite 6 Pokrywa A216 WCB A352 LCB A351 CF8 A351 CF8M 7 Śruba A193B7 A320L7 A193B8 A193B8 8 Uszczelnienie dławnicy Grapfite 9 Dławik A182 F6 A182 F6 A182 F304 A182 F Kołnierz dławika A105 A350LF2 A182 F304 A182 F Śruba dławika A193B7 A320L7 A193B8 A193B8 12 Nakrętka dławika A1942H A1944 A194 8 A Nakrętka A439-D Pokrętło/ Przekładnia Ductile Iron

4 ZAWÓR GRZYBKOWY ODCINAJĄCY (STOP VALVE) TYP GLV (1/2 12 ) PN 100; 150; 250; 420; ANSI class 600; 900; 1500; 2500; 4500 Czynnik: ropopochodne, gazy z grupy 1 i 2 (wg dyr. 97/23/WE), para wodna, woda Temperatura pracy: o C (stal węglowa A105); o C (stal węglowa A182 F11); o C (stal kwasoodporna A182 F316). Wymiary dla wersji podstawowej PN100 PN 150 (mm) INCH L(RF) L(BW) H W L(RF) L(BW) H W 15 1/2" /4" " /4" /2" " /2" " " " " " " ANSI 600 ANSI 900 (mm) INCH L(RF) L(BW) H W L(RF) L(BW) H W 15 1/2" /4" " /4" /2" " /2" " " " " " " PN250 PN 420 ANSI 1500 ANSI 2500 PN760/ANSI 4500 (mm) INCH L(RF) L(BW) H W L(RF) L(BW) H W L(RF) L(BW) H W L(RF) L(BW) H W L(RF) L(BW) H 15 1/2" /4" " /4" /2" " /2" " " " " " "

5 ZAWÓR GRZYBKOWY ODCINAJĄCY Typ GLV-2C 8 40 ( ¼ 1 ½ ) ANSI800, 1500 (STOP VALVE) Zawory regulacyjne (grzybkowe) przeznaczone są do pracy w przemyśle chemicznym, energetycznym, rafineryjnym i wydobywczym. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE),para wodna, woda Grupa 1 Płyny niebezpieczne (wybuchowe, łatwo palne, toksyczne, utleniające ) Ze względu na róŝne właściwości materiałów w zaleŝności od temperatury zastosowaliśmy podział zaworów na grupy przystosowane do pracy w następujących przedziałach temperaturowych o C (stal węglowa A 105) o C (stal węglowa A 350 LF2) o C (stal kwasoodporna A 182-F304) o C (stal kwasoodporna SUS 304) Budowa i wykonanie: API 602, ASME B16.34 Badania i wymagania: API598 Długość zabudowy: ASME/ANSI B Przyłącza do spawania: ASME/ANSI B16.11, Na Ŝyczenie klienta moŝna takŝe wyposaŝyć zawory w siłownik elektryczny. WERSJA WYKONANIA W ZALEśNOŚCI OD ZASTOSOWANEGO PRZYŁĄCZA nominalna Przyłącze ANSI class Wersja 8 40 in ¼ 1½ do spawania w milimetrach : 8; 15; 20; 25; 32; 40; w calach inch: ¼ ; ½ ; ¾ ; 1 ; 1 ¼ ; 1 ½ ; Materiały stosowane na elementy zaworów w wersji standard Lp. Nazwa części C C C C A 105 A 350 LF2 Stal kwasoodporna A 182 F304 Stal kwasoodporna SUS Korpus A 105 A352 LCB A 182-F304 SUS Siedzisko A105/13Cr/Stellite A182 F6A/Stellite A182-F304/Stellite SUS 304/Stellite 3 Grzybek paraboliczny A105 A182 F304 A 182-F304/Stellite SUS 304/Stellite 4 Trzpień 13 Cr A182 F6A A 182-F304 SUS Uszczelnienie korpusu Ring joint SS304 + grafit Uszczelnienie spiralne Uszczelnienie spiralne 6 Pokrywa A 105 A352 LCB A 182-F304 SUS Śruba dwustronna A193B7 A193B7 A193B7 SUS Nakrętka sześciokątna A1942H A1942H A1942H SUS Tulejka A105 A352 LCB A 182-F304 SUS Uszczelnienie trzpienia Grafit Grafit Grafit Grafit 11 Dławik A A352 LCB A SUS Kołnierz dławika A105 A352 LCB A 182-F304 SUS Śruba oczkowa A193B7 A193B7 A193B7 SUS Nakrętka dławika A1942H A1942H A1942H SUS Nakrętka trzpienia A439-D A439-D A439-D SUS Pokrętło śeliwo sferoidalne A352 LCB śeliwo sferoidalne śeliwo sferoidalne 17 Nakrętka A439-D A439-D A439-D A439-D Wymiary dla wersji podstawowej GLV-2CSW ANSI 800 ANSI1500 (mm) INCH L(SW) W H L(SW) W H 8 ¼ ½ ¾ " ½

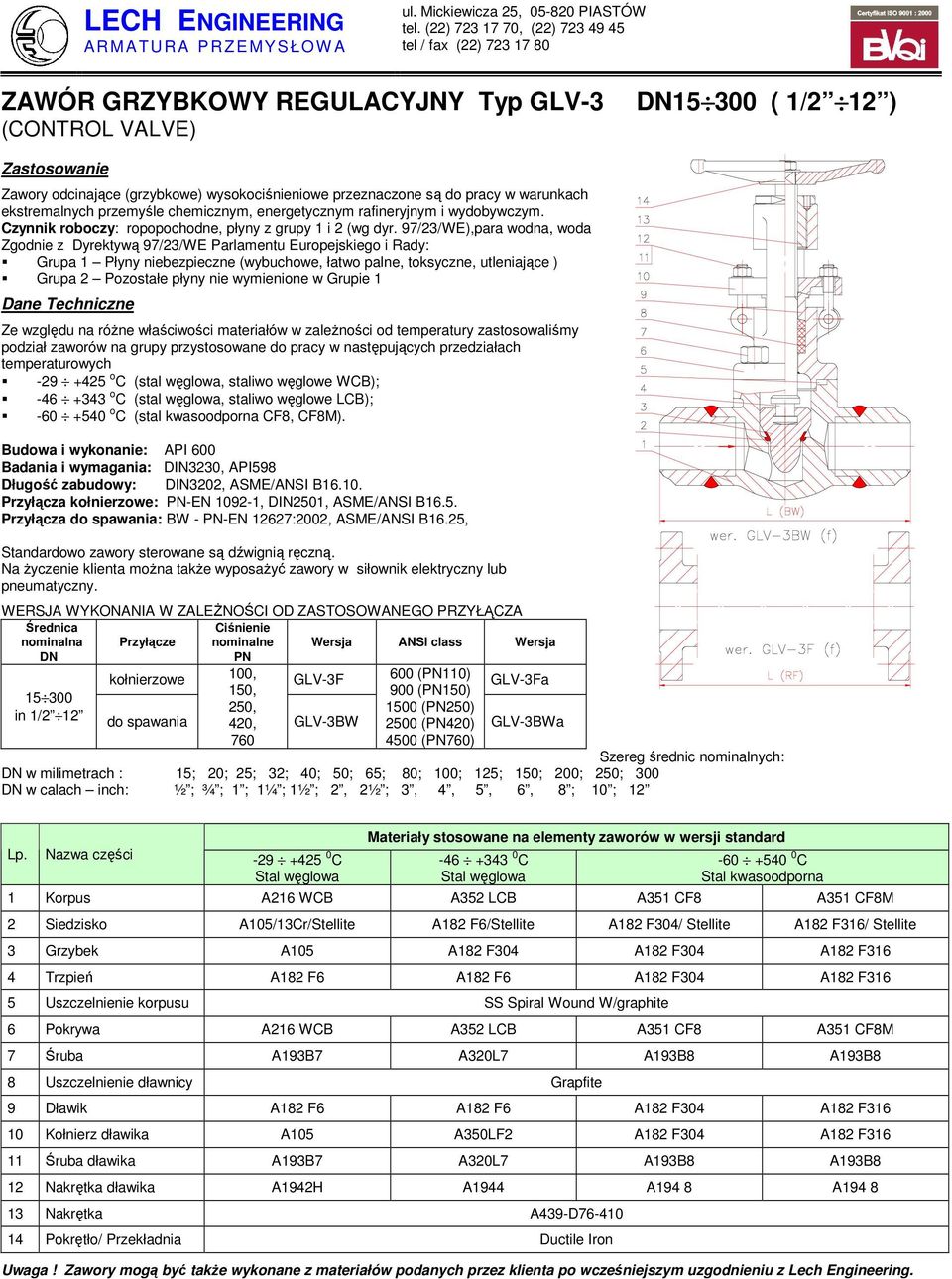

6 ZAWÓR GRZYBKOWY REGULACYJNY Typ GLV ( 1/2 12 ) (CONTROL VALVE) Zawory odcinające (grzybkowe) wysokociśnieniowe przeznaczone są do pracy w warunkach ekstremalnych przemyśle chemicznym, energetycznym rafineryjnym i wydobywczym. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE),para wodna, woda Grupa 1 Płyny niebezpieczne (wybuchowe, łatwo palne, toksyczne, utleniające ) Ze względu na róŝne właściwości materiałów w zaleŝności od temperatury zastosowaliśmy podział zaworów na grupy przystosowane do pracy w następujących przedziałach temperaturowych o C (stal węglowa, staliwo węglowe WCB); o C (stal węglowa, staliwo węglowe LCB); o C (stal kwasoodporna CF8, CF8M). Budowa i wykonanie: API 600 Badania i wymagania: DIN3230, API598 Długość zabudowy: DIN3202, ASME/ANSI B Przyłącza kołnierzowe: PN-EN , DIN2501, ASME/ANSI B16.5. Przyłącza do spawania: BW - PN-EN 12627:2002, ASME/ANSI B16.25, Na Ŝyczenie klienta moŝna takŝe wyposaŝyć zawory w siłownik elektryczny lub pneumatyczny. WERSJA WYKONANIA W ZALEśNOŚCI OD ZASTOSOWANEGO PRZYŁĄCZA Ciśnienie nominalna Przyłącze nominalne Wersja ANSI class Wersja PN in 1/2 12 kołnierzowe 100, GLV-3F 600 (PN110) 150, 900 (PN150) GLV-3Fa 250, 1500 (PN250) do spawania 420, GLV-3BW 2500 (PN420) GLV-3BWa (PN760) w milimetrach : 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300 w calach inch: ½ ; ¾ ; 1 ; 1¼ ; 1½ ; 2, 2½ ; 3, 4, 5, 6, 8 ; 10 ; 12 Lp. Nazwa części C Materiały stosowane na elementy zaworów w wersji standard C C Stal kwasoodporna 1 Korpus A216 WCB A352 LCB A351 CF8 A351 CF8M 2 Siedzisko A105/13Cr/Stellite A182 F6/Stellite A182 F304/ Stellite A182 F316/ Stellite 3 Grzybek A105 A182 F304 A182 F304 A182 F316 4 Trzpień A182 F6 A182 F6 A182 F304 A182 F316 5 Uszczelnienie korpusu SS Spiral Wound W/graphite 6 Pokrywa A216 WCB A352 LCB A351 CF8 A351 CF8M 7 Śruba A193B7 A320L7 A193B8 A193B8 8 Uszczelnienie dławnicy Grapfite 9 Dławik A182 F6 A182 F6 A182 F304 A182 F Kołnierz dławika A105 A350LF2 A182 F304 A182 F Śruba dławika A193B7 A320L7 A193B8 A193B8 12 Nakrętka dławika A1942H A1944 A194 8 A Nakrętka A439-D Pokrętło/ Przekładnia Ductile Iron

7 ZAWÓR GRZYBKOWY REGULACYJNY (CONTROL VALVE) TYP GLV (1/2 12 ) PN 100; 150; 250; 420; ANSI class 600; 900; 1500; 2500; 4500 Czynnik: ropopochodne, gazy z grupy 1 i 2 (wg dyr. 97/23/WE), para wodna, woda Temperatura pracy: o C (stal węglowa A105); o C (stal węglowa A182 F11); o C (stal kwasoodporna A182 F316). Wymiary dla wersji podstawowej PN100 PN 150 (mm) INCH L(RF) L(BW) H W L(RF) L(BW) H W 15 1/2" /4" " /4" /2" " /2" " " " " " " ANSI 600 ANSI 900 (mm) INCH L(RF) L(BW) H W L(RF) L(BW) H W 15 1/2" /4" " /4" /2" " /2" " " " " " " PN250 PN 420 ANSI 1500 ANSI 2500 PN760/ANSI 4500 (mm) INCH L(RF) L(BW) H W L(RF) L(BW) H W L(RF) L(BW) H W L(RF) L(BW) H W L(RF) L(BW) H 15 1/2" /4" " /4" /2" " /2" " " " " " "

8 Karta 6c ZAWÓR GRZYBKOWY ODCINAJĄCY Typ GLV ( 3/8 2 ) (FORGED GLOBE VALVE) ANSI class ; 1500 Zawory wysokociśnieniowe przeznaczone są do pracy w warunkach ekstremalnych w energetyce, w rurociągach sieci gazowniczych oraz w przemyśle petrochemicznym. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE), para wodna, woda Grupa 1 Płyny niebezpieczne ( wybuchowe, łatwo palne, toksyczne, utleniające ) Temperatura pracy: Ze względu na róŝne właściwości materiałów w zaleŝności od temperatury zastosowaliśmy podział zaworów na grupy przystosowane do pracy w następujących przedziałach temperaturowych o C (stal węglowa A105) o C (stal węglowa kuta A182 F22) o C (stal kwasoodporna A182 F304, A182 F316). Budowa i wykonanie: API602, ASME/ANSI B Badania i wymagania: API598 Przyłącza do spawania SW: ASME/ANSI B16.11 Przyłącza gwintowane (NPT): ASME/ANSI B Na Ŝyczenie klienta moŝna takŝe wyposaŝyć zawory w siłownik elektryczny lub pneumatyczny. Lp. Nazwa części Materiały stosowane na elementy zaworów w wersji standard 1 Korpus ASTM A105 A182 F22 (WC6) A182 F304 A182 F316 2 Grzybek ASTM A105 A182 F304 A182 F304 A182 F316 3 Siedzisko A105/13Cr/Stellite A182 F22/Stellite A182 F304/ Stellite A182 F316/ Stellite 4 Trzpień ASTM A182 F6 A182 F304 A182 F304 A182 F316 5 Uszczelnienie korpusu Uszczelka spiralna Grafit/SS304 6 Pokrywa ASTM A105 A182 F22 A182 F304 A182 F316 7 Śruba pokrywy ASTM A193 B7 A193B16 A193B8 A193B8 8 Uszczelnienie trzpienia PTFE, Grafit 9 Dławik ASTM A A A182 F304 A182 F Kołnierz dławika ASTM A105 A182 F22 A182 F304 A182 F Nakrętka dławika ASTM A194 2H A194 4 A194 8 A Śruba oczkowa ASTM A193 B7 A193B16 A193B8 A B 8 13 Nakrętka trzpienia ASTM A194 2H A A A Pokrętło śeliwo w milimetrach : 10; 15; 20; 25; 32; 40; 50; w calach inch: 3/8 ½ ; ¾ ; 1 ; 1¼ ; 1 ½ ; 2 Wymiary(mm) i waga (kg) Przelot Zredukowany ½ ¾ 1 1 ¼ 1 ½ 2 Pełny 3/8 ½ ¾ 1 1 ¼ 1 ½ 2 L klasa klasa H (otwarty) klasa klasa W Waga klasa klasa

9 ZAWÓR GRZYBKOWY ODCINAJĄCY Typ GLV ( 1/2 2 ) ANSI (FORGED GLOBE VALVE) Zawory odcinające (grzybkowe) wysokociśnieniowe przeznaczone są do pracy w warunkach ekstremalnych przemyśle chemicznym, energetycznym rafineryjnym i wydobywczym. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE),para wodna, woda Grupa 1 Płyny niebezpieczne (wybuchowe, łatwo palne, toksyczne, utleniające ) Ze względu na róŝne właściwości materiałów w zaleŝności od temperatury zastosowaliśmy podział zaworów na grupy przystosowane do pracy w następujących przedziałach temperaturowych o C (stal węglowa kuta A105); o C (stal węglowa kuta A182 F22) o C (stal kwasoodporna A182 F304, A182 F316). Budowa i wykonanie: API 602 Badania i wymagania: API598 Długość zabudowy: ASME/ANSI B Przyłącza kołnierzowe: ASME/ANSI B16.5. Przyłącza do spawania: BW - ASME/ANSI B16.25 Na Ŝyczenie klienta moŝna takŝe wyposaŝyć zawory w siłownik elektryczny lub pneumatyczny. WERSJA WYKONANIA W ZALEśNOŚCI OD ZASTOSOWANEGO PRZYŁĄCZA nominalna Przyłącze ANSI class Wersja in 1/2 2 kołnierzowe do spawania 150 (PN20) GLV-61 F 300 (PN50) 600 (PN110) GLV-61 BW w milimetrach : 15; 20; 25; 32; 40; 50; w calach inch: ½ ; ¾ ; 1 ; 1¼ ; 1½ ; 2, Lp. Nazwa części Materiały stosowane na elementy zaworów w wersji standard 1 Korpus A105 A182 F22 A182 F304 A182 F316 2 Siedzisko A105/13Cr/Stellit A182 F22/Stellit A182 F304/ Stellit A182 F316/ Stellit 3 Grzybek A A182 F304 A182 F304 A182 F316 4 Trzpień A182 F6 A182 F304 A182 F304 A182 F316 5 Uszczelnienie korpusu Uszczelka spiralna SS304/grafit 6 Pokrywa A105 A182 F22 A182 F304 A182 F316 7 Śruba A193B7 A193B16 A193B8 A193B8 8 Uszczelnienie dławnicy Grafit 9 Dławik A A A182 F304 A182 F Kołnierz dławika A105 A182 F22 A182 F304 A182 F Śruba dławika A193B7 A193B16 A193B8 A193B8 12 Nakrętka dławika A1942H A194 4 A194 8 A Nakrętka A Pokrętło/ Przekładnia śeliwo Podstawowe wymiary (mm) i wagi (kg) NPS ½ ¾ 1 1 ¼ 1 ½ L (RTJ) L (BW) H (otwarty) 150, W RF 4,5 6,9 9,8 13,5 19,5 28 BW 2,3 3,6 7,8 8,2 12,0 15,0 Waga 300 RF 4,8 7,7 11,0 16,8 21,2 32,6 BW 2,8 4,0 8,5 9,2 12,6 16,8 600 RF 5,6 7,8 12,5 17,0 23,5 38,8 BW 3,4 4,7 9,2 10,5 13,3 18,9

10 ZAWÓR GRZYBKOWY IGLICOWY Typ NGLV-1 (NEDLE GLOBE VALVE) Zawory regulacyjne (grzybkowe) przeznaczone są do pracy w przemyśle chemicznym, energetycznym, rafineryjnym i wydobywczym. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE),para wodna, woda Grupa 1 Płyny niebezpieczne (wybuchowe, łatwo palne, toksyczne, utleniające ) Ze względu na róŝne właściwości materiałów w zaleŝności od temperatury zastosowaliśmy podział zaworów na grupy przystosowane do pracy w następujących przedziałach temperaturowych o C (stal kwasoodporna A 182-F304) ( ¾ 1 ½ ) ANSI800 Budowa i wykonanie: API 602, ASME B16.34 Badania i wymagania: API598 Przyłącza do spawania: ASME/ANSI B16.11, Na Ŝyczenie klienta moŝna takŝe wyposaŝyć zawory w siłownik elektryczny. WERSJA WYKONANIA W ZALEśNOŚCI OD ZASTOSOWANEGO PRZYŁĄCZA nominalna Przyłącze ANSI class Wersja in ¾ 1½ w milimetrach : 20; 25; 40; w calach inch: ¾ ; 1 ; 1 ½ ; Lp. Nazwa części do spawania 800 NGLV-1SW Materiały stosowane na elementy zaworów w wersji standard C Stal kwasoodporna 1 Korpus A 182-F304 2 Siedzisko A182-F304/Stellite 3 Grzybek paraboliczny A 182-F304/Stellite 4 Trzpień A 182-F304 5 Uszczelnienie korpusu Uszczelnienie spiralne 6 Pokrywa A 182-F304 7 Śruba A193B7 8 Uszczelnienie dławicy Grafit 9 Dławik A Kołnierz dławika A 182-F Śruba dławika A193B7 12 Nakrętka dławika A1942H 13 Nakrętka A439-D Pokrętło śeliwo Wymiary dla wersji podstawowej ANSI 800 (mm) INCH L(SW) W H 20 ¾ " ½ L (SW) wer. NGLV-1SW (f) Uwaga! Zawory mogą być takŝe wykonane z materiałów podanych przez klienta po wcześniejszym uzgodnieniu z Lech Engineering.

11 ZAWÓR GRZYBKOWY IGLICOWY Typ NGLV-2 4 ( 1/8 ) ANSI 600 (NEDLE GLOBE VALVE) Zawory regulacyjne (grzybkowe) przeznaczone są do pracy w przemyśle chemicznym, energetycznym, rafineryjnym i wydobywczym. Czynnik roboczy: ropopochodne, płyny z grupy 1 i 2 (wg dyr. 97/23/WE),para wodna, woda Grupa 1 Płyny niebezpieczne (wybuchowe, łatwo palne, toksyczne, utleniające ) Zakres temperatur: o C (stal kwasoodporna) o C (stal węglowa) Budowa i wykonanie: API 602, ASME B16.34 Badania i wymagania: API598 Przyłącza do spawania: ASME/ANSI B16.11, WERSJA WYKONANIA nominalna Przyłącze ANSI class Wersja 4 in 1/8 do spawania SW 600 NGLV-2 SW PODSTAWOWE WYMIARY - NPS Wymiar (mm) mm in d L H D0 D i 6 1/ , SPECYFIKACJA Lp. Nazwa części Materiały 1 Korpus A105 A 182-F304 2 Pokrywa A105 A 182-F304 3 Trzpień A A Podkładka A A Uszczelnienie dławicy Grafit 6 Tulejka A105 A Dławik A105 A Pokrętło śeliwo 9 Podkładka A36 A Nakrętka AISI 1025
