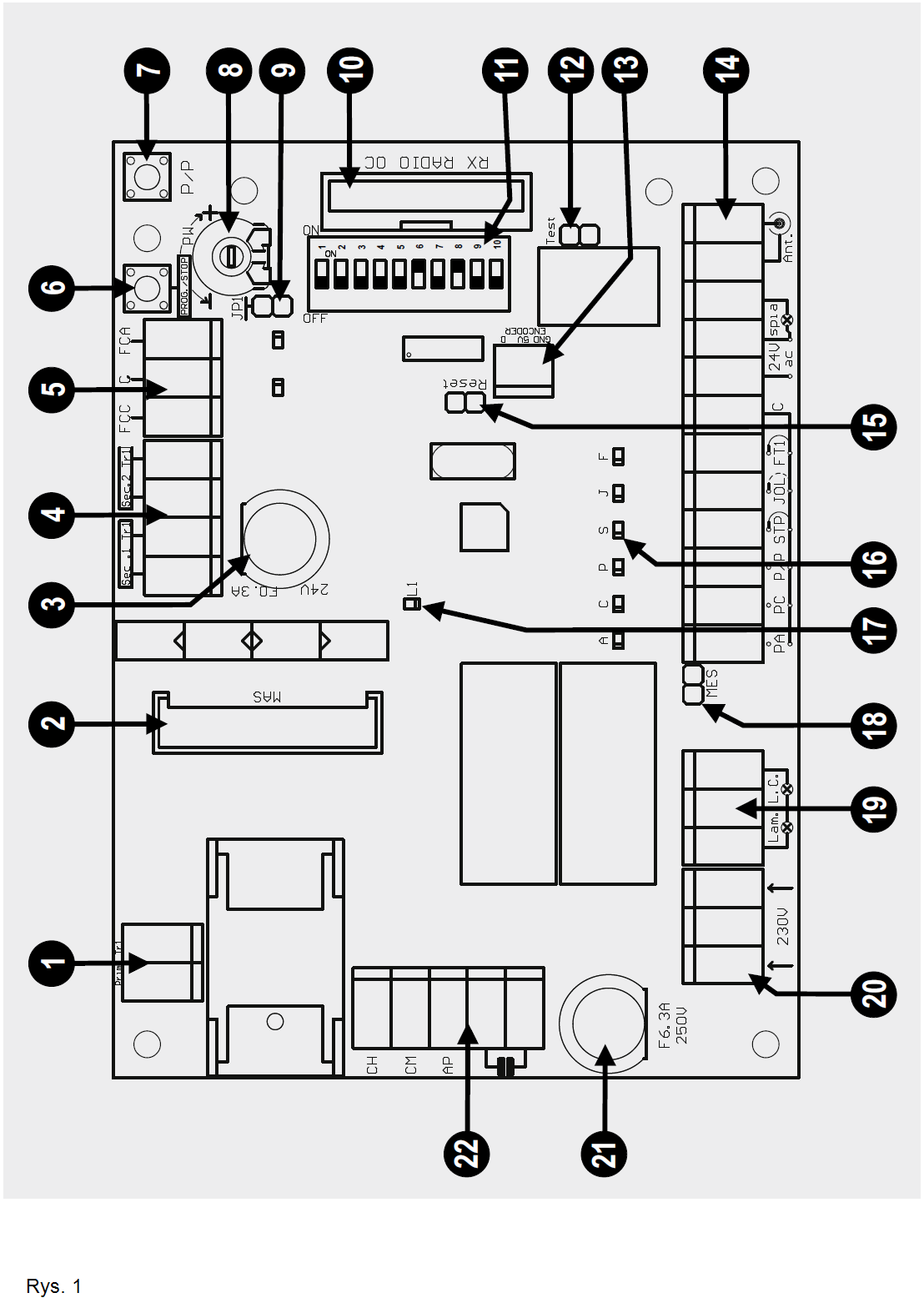

3 3

4 4

5 INSTRUKCJA INSTALACJI STEROWNIKA T101 Proszę przeczytać instrukcję uważnie przed instalacją sterownika. Niewłaściwe połączenie może zagrażać właściwemu działaniu produktu i narażać na niebezpieczeństwo użytkownika. OPIS ELEMENTÓW STEROWNIKA(RYSUNEK 1) 1. Złącze pierwotnej strony transformatora 2. Złącze karty przeciwuderzeniowej MAS 3. Bezpiecznik 24V 0,3A 4. Złącze wtórnej strony transformatora 5. Złącze wyłączników krańcowych 6. STOP/PROG przycisk programowania oraz STOP* 7. P/P Przycisk uruchamiający start (krok po kroku) 8. Potencjometr regulacji siły silnika 9. Zworka JP1 zmniejszająca siłę silnika (powolny start) 10. Złącze wpinanego radioodbiornika z serii OC2 11. Przełącznik funkcji 12. Zworka testowania 13. Złącze enkodera 14. Złącze niskonapięciowe 24V 15. Reset sterownika (chwilowe zwarcie dwóch pinów daje taki efekt jak wyłączenie i włączenie napięcia zasilania). 16. Informacyjne diody wejść. Dioda zapalona oznacza wejście zamknięte 17. Dioda sygnalizująca programowanie LED (L1) 18. Złącze modułu elektro-zamka 19. Złącze zasilania urządzeń 230V 20. Złącze zasilania sterownika 21. Bezpiecznik 250V 6.3A 22. Złącze silnika oraz kondensatora *Ten przycisk STOP nie może służyć jako przycisk bezpieczeństwa, ale wyłącznie jako ułatwienie podczas instalacji automatyki. MODELE Opis modeli jednostek sterujących T101: jednostka sterująca do obsługi jednego silnika T101F: jednostka sterująca do obsługi jednego silnika do bramy garażowej T101FA: jednostka sterująca z transformatorem do obsługi jednego silnika do bramy garażowej Jednostki sterujące są wyposażone w: - Wejście enkodera - Elektroniczną nastawę momentu obrotowego - Hamulec silnika - Auto diagnostyka sterowania silnikiem ( test Triac) - Sprawdzenie prawidłowej pracy fotokomórek (foto test) - Miękki start 5

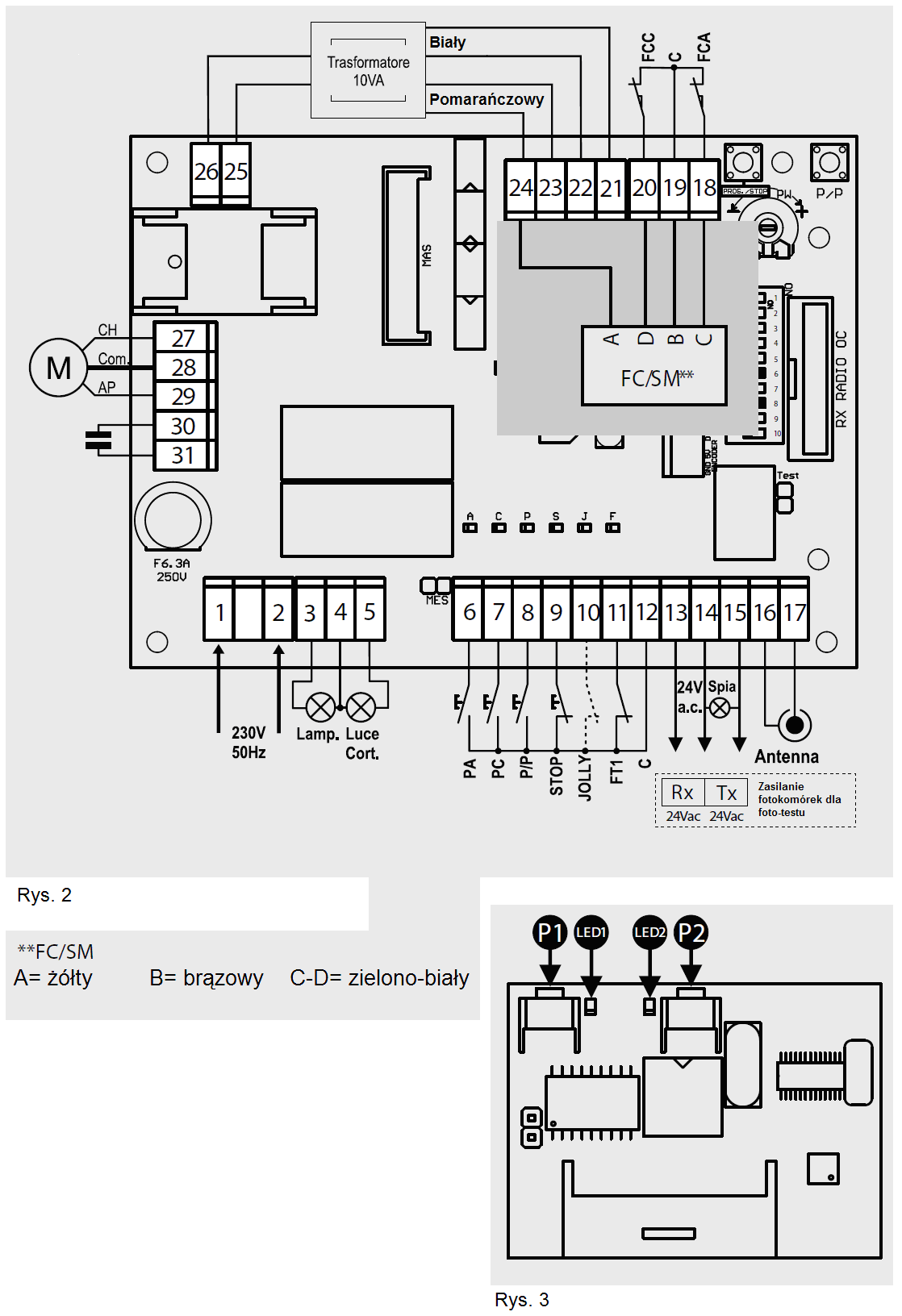

6 Ważne informacje: Jeśli automaty z wewnętrznymi krańcówkami są użyte, np. do napędzania rolet, to funkcja wytracania prędkości musi być wyłączona (przełącznik 9 WYŁ), hamulec musi być wyłączony (przełącznik 8 WYŁ) i zworka JP1 założona (element 9 na rys.1). Nie używać funkcji wytracania prędkości z silnikami hydraulicznymi. Brama musi być zawsze wyposażona w mechaniczne krańcówki. PARAMETRY TECHNICZNE Jednostka miary T101 Napięcie zasilania Vac 230 ± 10% Częstotliwość Hz 50 Pobór w stanie czuwania prądu ma 20 Maksymalny pobór prądy A 6,3 Maksymalna moc silnika VA 110 Temperatura pracy 0 C Rozmiary karty sterownika mm 123x35x90 POŁĄCZENIA ELEKTRYCZNE Do połączeń korzystaj z pomocy tabeli 1 rysunku 2. W istniejącej instalacji należy sprawdzić stan przewodów (przekrój, izolacje, styki) i dodatkowe wyposażenie (fotokomórki, odbiorniki, przyciski, sterowanie kluczykiem itp.). Wskazówki do poprawnej instalacji: 1) Przewody wchodzące do jednostki sterującej, w wersji z uszczelką, powinny być połączone bez przerabiania początkowego zabezpieczenia IP56 jeśli to możliwe. 2) Przekrój poprzeczny przewodów powinien być dobrany właściwie do ich długości i przesyłanego prądu 3) Nie używać jednego wielożyłowego przewodu do połączenia jednoczesnego wszystkich urządzeń (silnik, sterowanie itp.)lub wspólnie z innym sprzętem. 4) Używać przynajmniej dwóch przewodów do instalacji np.: przewód A minimum 1.5 mm2 -przewód zasilający- połączenia silnika- oswietlenia Przewód B minimalny przekrój 0.75 mm2 -pomocnicze zasilanie - sterowanie - bezpieczne styki 5) Jeśli przewody sterujące są bardzo długie (ponad 50m) załączanie jest zalecane przez zastosowanie przekaźnika niedaleko jednostki sterującej 6) Jakiekolwiek wejścia N.C. (fotokomórki, krańcówki, krawędzie bezpieczeństwa i przyciski stop) które nie są użyte w jednostce sterującej powinny być zwarte w wspólnym zacisku 7) Wszystkie styki N.C. Połączone do tego samego wejścia muszą być połączone szeregowo 8) Wszystkie styki N.O. połączone do tego samego wejścia muszą być połączone równolegle - Wprowadzenie zewnętrznych niezależnych przycisków wyłączających (nie w komplecie) o odpowiedniej odporności na obciążenia jest przewidziane do zasilania jednostki sterującej - Urządzenia powinny być zainstalowane w fachowy sposób przez wykwalifikowany personel zgodnie z prawem i spełniając normy EN12453 i EN12445 odnośnie bezpieczeństwa bram. 6

7 TEST FOTOKOMÓREK Aby uruchomić test fotokomórek, system musi mieć dwie linie zasilające, pierwsza musi być połączona do zacisków 10 i 11, które zasila odbiornik a druga do zacisków 12 i 13 które zasila nadajnik (test fotokomórek musi być uaktywniony przełącznikiem numer 7 w pozycji ON). Jednostka sterująca sprawdza sprawność fotokomórek poprzez symulowanie uruchomienia na każdym początku ruchu bramy. Jeśli wszystko jest OK silnik rusza i przesuwając bramę; jeśli odbiornik ma jakieś problemy cykl się zatrzymuje i lampa otwarcia bramy miga kilka razy aby ostrzec o sytuacji. - Test fotokomórek działa również z drugą parą fotokomórek - Gdy test fotokomórek jest uruchomiony i jednostka sterująca jest w trybie czuwania, nadajnik fotokomórki nie jest zasilany i wejście FT1 jest otwarte (LED wyłączona). Działanie fotokomórek może być nadal sprawdzone w tym stanie przez zwarcie testowej zworki (element 12 rys 1) TRIAK TEST Awaria tego elementu może zagrażać instalacji i bezpieczeństwu. Dlatego została przed każdym ruchem bramy następuje kontrola. W związku z tym jakakolwiek usterka wystąpi, jednostka sterująca blokuje, i lampa sygnalizująca otwarcie bramy mruga powoli. UŻYCIE ODBIORNIKA OC2 (ELEMENT 10, RYSUNEK 1) Funkcjonowanie i programowanie odbiornika z serii OC2 (rys 3) jest przedstawione w instrukcji dostarczonej z odbiornikiem. Proszę zwrócić uwagę że kanał 1 odbiornika zawsze odpowiada kontroli krok po kroku na jednostce sterującej, podczas gdy kanał 2 jest przydzielony do kontroli przechodniów. T101F/FA jednostka sterująca do bram garażowych Obsługa T101F/F jest taka jak wersji T101, z wyjątkiem funkcji przełącznika 8,9 i 10 (element 11, rys1) FUNKCJA: Zwolnienie podczas otwierania WŁĄCZONY przełącznik 8 Zwolnienie podczas zamykania WŁĄCZONY przełącznik 9 Siła domykająca WŁĄCZONY przełącznik 10 T101FA Sterownik T101FA jest odmianą sterownika T101F, posiada tą samą specyfikację - jedyna różnica polega na metodzie ograniczania siły silnika. Zaletą systemu zastosowanego w sterowniku T101FA jest eliminacja drgań, które mogą być generowane poprzez napęd bramy garażowej. UWAGA: - siła spowolnienia (ustawiona na przełączniku 9) jest proporcjonalna do nastawionego napięcia - na silnik, podczas startu każdego ruchu, przez około 1sekundę jest podawana maksymalna moc (prąd startowy) - potencjometr na sterowniku (element 8) musi być wyłączony poprzez założenie zworki JP1 (element 9) 7

8 Tabela 1 Styk Styk Urządzenie V Imax Funkcja Uwagi We 1 2 Zasialanie 230Vac 5A Zasilanie Podłączenie napięcia zasilania 230V Wy 3 4 Lampa ostrzegawcza 230Vac 1A syganlizacja ruchu Lampa włączona gdy silnik w ruchu Wy 5 4 Lampa 230Vac 1A Lampa oświetleniowa Świeci od startu silnika i 3 minuty wyłaczeniu silnika We 6 12 Przycisk N.O. Przycisk otwierania Otwiera brame We 7 12 Przycisk N.O. Przycisk zamykania Zamyka brame We 8 12 Przycisk N.O. Przycisk sygnału Patrz tabela 2, funkcja 1 i 2 We 9 12 Przycisk N.C. Przycisk stop Blokuje wszytskie funkcje. Jesli wejście to jest nieuzywane należy je zewrzeć do styku wspólnego We Przycisk N.C. lub N.O. Wejścia uniwersalne Patrz tabela 2, funkcja 3 i 4 We Styk N.C. Fotokomórki Gdy poczas zamykania linia światła fotokomórek zostanie przerwana brama zacznie się otwierac. Jeśli wejście to jest nieużywane należy zewrzeć je do styku wspólnego. Wy Zasilanie urządzeń zewnętrznych 24Vac 300mA Zasilanie 24V Zasilanie fotokomórek, radioodbiornika i innych irządzeń 24V We We 16 We 17 Zewnętrzna lampa syganlizująca otwarcie bramy 24Vac 2Wmax Zasilanie 24V Antena Odbiornika Antena Odbiornika We Styk N.C. We Styk N.C. We Złącze Wy Złącze Ekran Antena Krańcówka otwierania Krańcówka zamykania Wy Silnik 230Vac 5A Zamykanie Max 1100 VA We Silnik 230Vac 5A Otwieranie Max 1100 VA Syganlizuje start otwartej bramy, Zasilanie fotokomórek jeśli uzyta jest finkcja fotootestu Odnieśc się do instrukcji radioodbiornika aby zastosować właściwa antenę. Odnieśc się do instrukcji radioodbiornika aby zastosować właściwa antenę. Jeśli wejście to jest nieużywane należy zewrzec je do styku wspólnego Jeśli wejście to jest nieużywane należy zewrzec je do styku wspólnego Podłącznie strony wtórnej transformatora Podłączenie strony pierwotnej transformatora Kondensator Kondensator Uwaga zawsze podłączać kondensator 8

9 Tabela 2 Funkcja Przeł. Wył. Wł. Opis Uwagi Wejście krok po kroku i sygnału radiowego Tryb wejścia Jolly Wcześniejsze zaświecenie lampy ostrzegawczej Automatyczne zamykanie Foto test Hamulec Zwolnienie Zamykanie po fotokomórkach Wył Wł Wył Wł Wył Wł Wył Wł Wył Wł Wył Wł Otwarte Stop - Zamknięte Otwarte Zamknięte Otwarte, funkcja zespół mieszkalny Otwarte - Zamknięte Bezpieczne krawędzie podczas otwierania Przycisk zamykania Fotokomórki Otwarte - Zamkniete Podczas otwierania po naciśnięciu przycisku PP brama zatrzymuję się, ponowne naciśnięcie zamyka brame. Podczas zamykania po naciśnięciu PP brama zatrzymuję się, po ponownym naciśnięciu otwiera się. Podczas otwierania po naciśnięciu PP brama zatrzymuję się na chwilę i zamyka się. Podczas zamykania po naciśnięciu PP brama zatrzymuję się na chwilę i otwiera się. Podczas otwierania naciśnięcie PP nie daje efektu. Kiedy brama jest otwarta naciśnięcie PP przedłuża czas przerwy. Podczas zamykania, po naciśnięciu PP brama zatrzymuje się na chwilę i się otwiera Podczas otwierania naciśnięcie PP nie daje efektu. Podczas przerwy, po naciśnięciu PP brama się zamyka. Podczas zamykania, po naciśnięciu PP brama zatrzymuje się na chwilę i otwiera się. Bezpieczna krawędź podczas otwierania aktywuje ruch w odwrotnym kierunku (zamykanie) na kilka sekund. Po aktywacji bezpiecznej krawędzi podczas otwierania sterownik zatrzymuje bramę i ponowne zamykanie jest pomijane. Wejście to staje się przyciskiem zamykania. Użyć styku normalnie otwartego. Uwaga: w takiej konfiguracji przycisk PP staje się przyciskiem otwierającym. Kanał 1 (opcjonalnie) przyjmuje funkcje przycisku PP Aktywacja fotokomórek zatrzymuję bramę podczas otwierania i zamykania. Następny ruch jest zawsze otwierający. Użyć styku normalnie zamkniętego. Brama otwiera się częściowo na czas zaprogramowany. (Patrz programowanie furtkowe. Użyć styku normalnie otwartego. Lampa błyskowa jest zasilana w tym samym momencie co silnik Lampa mruga 5 s przed rozpoczęciem ruchu Po pełnym otwarciu bramy sterownik zamknie bramę tyko po ręcznym poleceniu Po pełnym otwarciu sterownik zamknie bramę automatycznie po zaprogramowanym czasie przerwy Funkcja wyłączona. Wyjścia 8,9 dla lampy stanu bramy Podłączyć zasilanie nadajnika do wyjść 9,8 Patrz rozdział foto test. Zawsze jest możliwość równoległego podłączenia lampy 24V sygnalizującej otwartą bramę Dopóki nie jest konieczny, zaleca się wyłączenie hamulca Hamulec silnika wyhamowuje rozpędzona bramę. Gdy hamulec jest aktywny uruchamia się przy końcu każdego ruchu Brama nie zwalnia przed końcem ruchu. Silnik zmniejsza prędkość o połowę w pobliżu końca Funkcja wyłączona Aktywacja fotokomórek zmniejsza czas przerwy do 2 s niezależnie od wcześniejszych ustawień 9

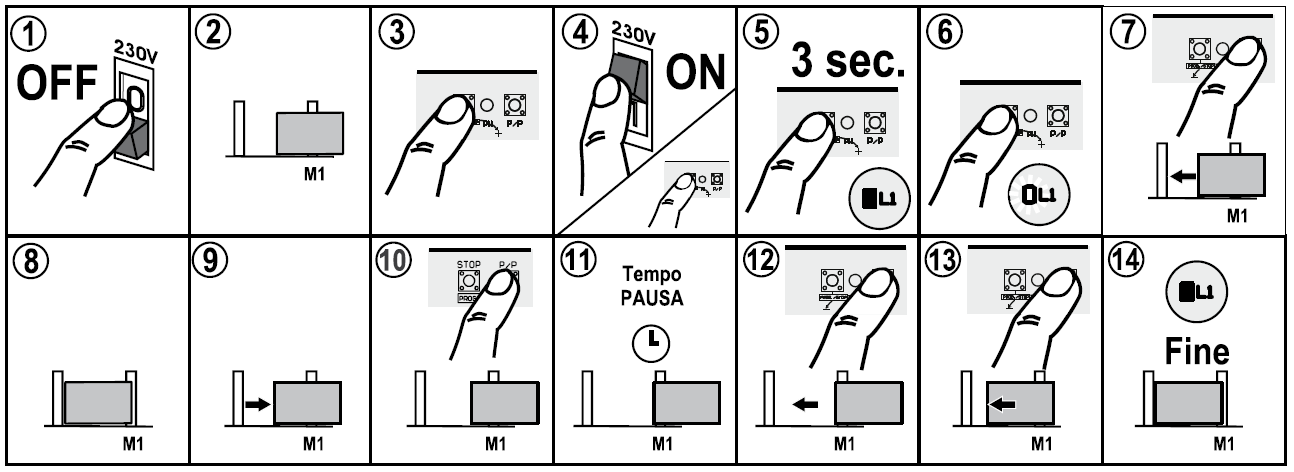

10 PROGRANOWANIE CZASU PRACY I CZASU PRZERWY Podczas programowania sterownik wczytuje ruch bramy, z uwzględnieniem czasu pracy i czasu przerwy. Programowanie odbywa się z użyciem przycisku P/P (element7, rysunek 1), ewentualnie wejścia P/P (złącze nr 8 na rysunku nr 2 lub sterowania pilotem jeśli jest zainstalowany odbiornik radiowy). Istnieją dwa typy instalacji i różne opcje: 1) instalacja z krańcówkami - podczas programowania krańcówka aktywuje koniec ruchu bramy, aby ustalić zakres ruchu bramy. W celu programowania wykonać instrukje pokazane na rysunku procedura 1. 2) instalacja bez krańcówek podczas programowania karta przeciwuderzeniowa MAS100 aktywuje koniec ruchu bramy, aby ustalić zakres ruchu bramy (enkoder). W celu programowania wykonać instrukje pokazane na rysunku na rysunku procedura 2. 3) instalacja bez krańcówek i bez karty przeciwuderzeniowej czasy powinny być ustalone poprzez starowanie P/P. W celu programowania wykonać instrukje pokazane na rysunku procedura 2. Ważne informacje przed programowaniem: A. Zasilić sterownik i sprawdzić poprawność działania wejść sterujących, przy pomocy odpowiednich diod (dla wejść normalnie zamkniętych N.C. dioda powinna się świecić). B. Usunąć przeszkoda znajdujące się na drodze ruchu bramy. Programowanie pełnego otwierania: procedura 1. INSTALACJA AUTOMATYKI Z ELEKTRYCZNYMI KRAŃCÓWKAMI 1) Wyłączyć zasilanie sterownika 2) Ustawić bramę w połowie zakresu ruchu 3) Nacisnąć przycisk PROG/STOP 4,5,6) Włączyć zasilanie sterownika jednocześnie przytrzymując wciśnięty przycisk PROG/STOP przez przynajmniej 3 sekundy (element 6, rysunek 1). Dioda programująca LED L1 zapali się. Ta sama funkcja może być uzyskana poprzez przytrzymanie wciśniętego przycisku PROG/STOP (element 6, rysunek 1) i jednoczesnym założeniu na chwilę zworki na piny RESET (element 15, rysunek1), następnie po zapaleniu się diody LED L1 zwolnić przycisk PROG/STOP. 10

11 7) Wcisnąć przycisk P/P (element7, rysunek1). Silnik rozpocznie ruch zamykający. Jeśli silnik ruszy w przeciwnym kierunku wyłączyć zasilanie, odwrócić fazy silnika i krańcówek, a następnie powtórzyć procedurę. 8,9) Gdy silnik zakończy ruch zamykający, zatrzyma się i automatycznie nastąpi ruch otwierający. 10) Podczas otwierania nacisnąć P/P w miejscu, w którym ma nastąpić spowolnienie ruchy bramy (opcjonalnie)*. 11) Gdy ruch otwierający zakończy się, silnik zatrzyma się. Sterownik rozpoczyna fazę zapamiętywania czasu przerwy. 12) Gdy zostanie osiągnięty wymagany czas przerwy nacisnąć przycisk P/P. Silnik rozpocznie ruch zamykający. 13) Podczas zamykania nacisnąć przycisk P/P w punkcie, w którym ma nastąpić spowolnienie ruchu bramy (opcjonalnie)*. 14) Gdy ruch zamykający zakończy się, silnik zatrzyma się. Koniec programowania dioda LED L1 nie świeci się. UWAGA: Jeśli enkoder zostanie wykryty podczas ruchu silnika, dioda LED L1 mruga. *Jeśli punkty 10 i 13 zostaną pominięte, wówczas odległość spowolnienia ruchu bramy wyniesie 50cm przed zakończeniem ruchu. Programowanie pełnego otwierania: procedura 2. INSTALACJA AUTOMATYKI BEZ KRAŃCÓWEK I ENKODERA 1) Wyłączyć zasilanie sterownika 2) Ustawić bramę w połowie zakresu ruchu 3) Nacisnąć przycisk PROG/STOP 4,5,6) Włączyć zasilanie sterownika jednocześnie przytrzymując wciśnięty przycisk PROG/STOP przez przynajmniej 3 sekundy (element 6, rysunek 1). Dioda programująca LED L1 zapali się. Ta sama funkcja może być uzyskana poprzez przytrzymanie wciśniętego przycisku PROG/STOP (element 6, rysunek 1) i jednoczesnym założeniu na chwilę zworki na piny RESET (element 15, rysunek1), następnie po zapaleniu się diody LED L1 zwolnić przycisk PROG/STOP. 7) Wcisnąć przycisk P/P (element7, rysunek1). Silnik rozpocznie ruch zamykający. Jeśli silnik ruszy w przeciwnym kierunku wyłączyć zasilanie, odwrócić fazy silnika i krańcówek, a następnie powtórzyć procedurę. 11

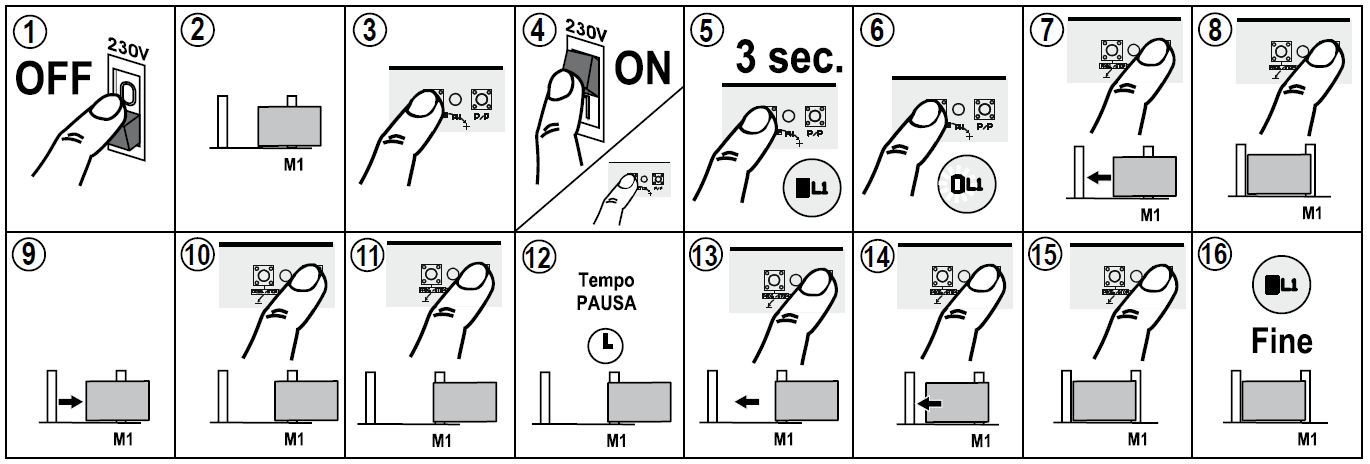

12 8,9) Gdy zostanie osiągnięty koniec ruchu zamykania bramy nacisnąć przycisk P/P silnik zatrzyma się i automatycznie rozpocznie się faza otwierania. 10) Podczas otwierania nacisnąć P/P w miejscu, w którym ma nastąpić spowolnienie ruchy bramy (opcjonalnie)*. 11) Gdy ruch otwierający osiągnie położenie końcowe, nacisnąć przycisk P/P. Silnik zatrzyma się. 12) Sterownik zaczyna zapamiętywać czas przerwy. 13) Gdy zostanie osiągnięty wymagany czas przerwy nacisnąć przycisk P/P. Silnik rozpocznie ruch zamykający. 14) Podczas zamykania nacisnąć przycisk P/P w punkcie, w którym ma nastąpić spowolnienie ruchu bramy (opcjonalnie)*. 15) Gdy ruch zamykający osiągnie położenie końcowe, nacisnąć przycisk P/P, aby zatrzymać silnik. 16) Koniec programowania dioda LED L1 nie świeci się. PIESZY Programowanie otwierania furtkowego. procedura 1. INSTALACJA AUTOMATYKI Z ELEKTRYCZNYMI KRAŃCÓWKAMI 1) Wyłączyć zasilanie sterownika 2) Ustawić bramę w połowie zakresu ruchu 3) Nacisnąć przycisk PROG/STOP 4,5,6) Włączyć zasilanie sterownika jednocześnie przytrzymując wciśnięty przycisk PROG/STOP przez przynajmniej 3 sekundy (element 6, rysunek 1). Dioda programująca LED L1 zapali się. Ta sama funkcja może być uzyskana poprzez przytrzymanie wciśniętego przycisku PROG/STOP (element 6, rysunek 1) i jednoczesnym założeniu na chwilę zworki na piny RESET (element 15, rysunek1), następnie po zapaleniu się diody LED L1 zwolnić przycisk PROG/STOP. 7) Wcisnąć przycisk PED- silnik zamyka bramę. 8,9) Gdy silnik zakończy ruch zamykający, zatrzyma się i automatycznie nastąpi ruch otwierający. 10) Wcisnąć ponownie przycisk PED w wybranym momencie podczas otwierania bramy, tak aby uzyskać pożądaną szerokość przejścia dla pieszych (szerokość furtki). 11) Brama zatrzyma się i zamknie się samoczynnie. 12) Gdy ruch zamykający osiągnie położenie końcowe silnik zatrzyma się i dioda LED L1 zagaśnie. 12

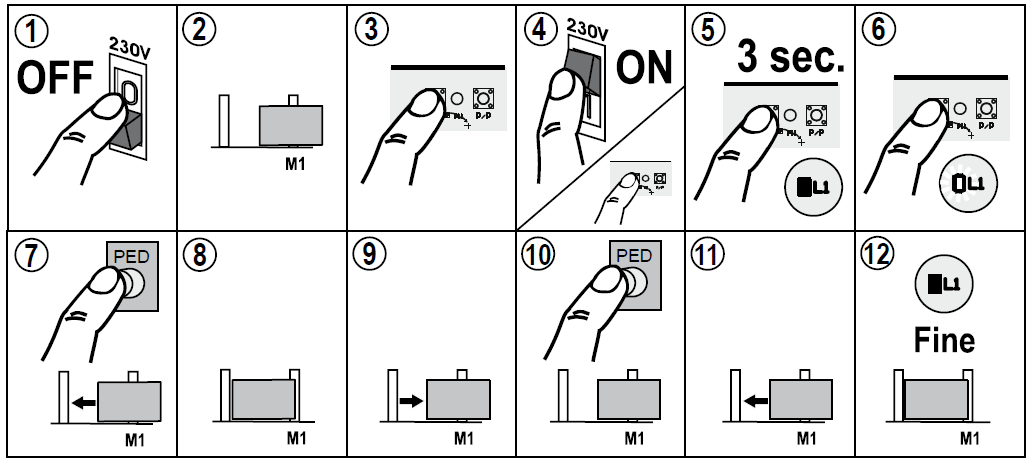

13 PIESZY Programowanie otwierania furtkowego. procedura 2 SILNIK BEZ ELEKTRYCZNYCH KRAŃCÓWEK I ENKODERA 1) Wyłączyć zasilanie sterownika 2) Ustawić bramę w połowie zakresu ruchu 3) Nacisnąć przycisk PROG/STOP 4,5,6) Włączyć zasilanie sterownika jednocześnie przytrzymując wciśnięty przycisk PROG/STOP przez przynajmniej 3 sekundy (element 6, rysunek 1). Dioda programująca LED L1 zapali się. Ta sama funkcja może być uzyskana poprzez przytrzymanie wciśniętego przycisku PROG/STOP (element 6, rysunek 1) i jednoczesnym założeniu na chwilę zworki na piny RESET (element 15, rysunek1), następnie po zapaleniu się diody LED L1 zwolnić przycisk PROG/STOP. 7) Wcisnąć przycisk PED- silnik zamyka bramę. 8,9) Gdy silnik zakończy ruch zamykający, zatrzyma się i automatycznie nastąpi ruch otwierający. 10) Wcisnąć ponownie przycisk PED w wybranym momencie podczas otwierania bramy, tak aby uzyskać pożądaną szerokość przejścia dla pieszych (szerokość furtki). Brama zatrzyma się i zamknie się samoczynnie. 11) Gdy ruch zamykający osiągnie położenie końcowe ponownie nacisnąć przycisk P/P. Silnik zatrzyma się. 12) Dioda programowania LED L1 zgaśnie. NIEZALEŻNE PROGRAMOWANIE CZASU PRZERWY PRZY AUTOMATYCZNYM ZAMYKANIU W tej procedurze czas przerwy może być zmieniony bez potrzeby całkowitego programowania sterownika. 13

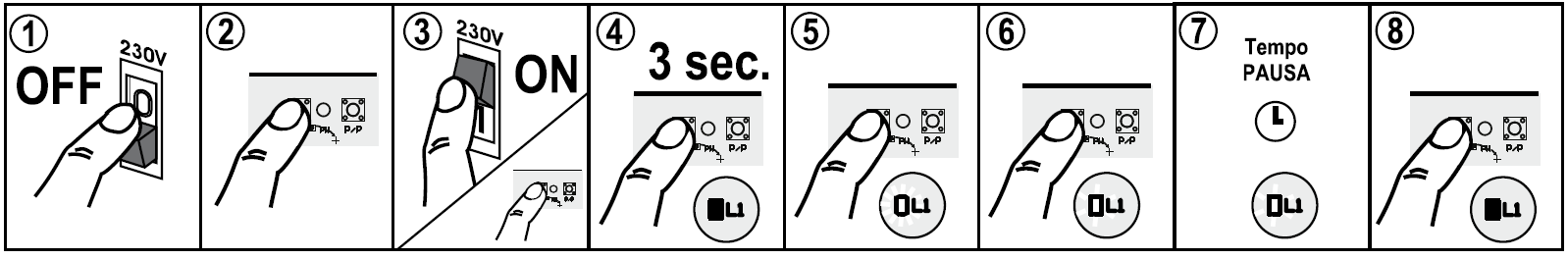

14 1) Gdy brama jest zamknięta, wyłączyć zasilanie sterownika. 2) Nacisnąć przycisk PROG/STOP 3,4,5) Włączyć zasilanie sterownika jednocześnie przytrzymując wciśnięty przycisk PROG/STOP przez przynajmniej 3 sekundy (element 6, rysunek 1). Dioda programująca LED L1 zapali się. Ta sama funkcja może być uzyskana poprzez przytrzymanie wciśniętego przycisku PROG/STOP (element 6, rysunek 1) i jednoczesnym założeniu na chwilę zworki na piny RESET (element 15, rysunek1), następnie po zapaleniu się diody LED L1 zwolnić przycisk PROG/STOP. 6) Nacisnąć ponownie przycisk PROG/STOP. 7) Dioda programujące LED L1 zaczyna mrugać. Sterownik zaczyna zapamiętywać czas przerwy. 8) Po osiągnięciu żądanego czasu przerwy, nacisnąć ponownie przycisk PROG/STOP. Dioda L1 zgaśnie informując o zakończeniu procedury. USTAWIENIA FUNKCJI (TABELA 2) Różne opisane funkcje mogą być wybrane przy użyciu przełącznika funkcji (element 11, rysunek 1). - Należy wziąć pod uwagę, że aby upewnić się czy sterownik zapamiętał zmiany w ustawieniach, należy wyłączyć i włączyć na chwilę zasilanie. Ta sama funkcja może być uzyskana poprzez założenie na chwilę zworki na piny RESET (element 15, rysunek1). Jeśli moc silnika jest ustawiona na zbyt niskim poziomie, wówczas funkcja przeciwuderzeniowa uaktywni się (jeśli jest włączona). - Ustawienie PW nie jest brane pod uwagę gdy przy rozpoczęciu ruchu bramy jest dostarczana pełna moc silnika oraz przy ruchu zwalniającym. ENKODER Sterownik jest wyposażony w wejście enkodera. To urządzenie pozwala na precyzyjne ustawienie ruchu bramy oraz zabezpieczenie przeciwuderzeniowe. Jest ono gwarantowane w czasie ruchu bramy, łącznie ze spowolnieniem, bez użycia modułu przeciwuderzeniowego MAS 100. Podczas etapu programowania ruchu bramy, jeśli dioda LED L1 mruga, oznacza to że sterownik wykrył obecność enkodera. Jeśli jednak dioda LED L1 świeci światłem stałym, oznacza to że Starownik nie będzie współpracował właściwie z enkoderem. USTAWIENIA SIŁY Zgodnie z normą EN1245 wymagane jest aby każda automatyka przeszła test uderzenia, który musi być wykonany przy użyciu odpowiedniego sprzętu pomiarowego. Należy przeprowadzić test uderzeniowy i wyregulować siłę silnika używając potencjometru PW (element8, rysunek1). Jeśli to jest niewystarczające aby spełnić wymagania stawiane w normie, zalecana jest instalacja miękkiego profilu gumowego na krawędzi natarcia bramy aby łagodzić wstrząs. Jeśli nadal nie są spełnione wymagania zawarte w normie pomimo regulacji momentu obrotowego silnika oraz instalacji miękkiego profilu gumowego, w takim razie musi być zainstalowane alternatywne urządzenie takie jak listwa bezpieczeństwa na krawędzi natarcia bramy. 14

15 MIĘKKI START (START STOPNIOWY) Funkcja miękkiego startu określa stopniowy start ruchu bramy bez wstrząsów i szarpnięć. Funkcja ta w każdym przypadku może być pominięta poprzez założenie zworki JP1 (element9, rysunek1). Uwaga: po użyciu zworki JP1 siła silnika będzie zawsze na poziomie maksymalnym. ZWOLNIENIE (HAMOWANIE) Jeśli podczas zmiany ruchu bramy z normalnej do wolniejszej prędkości występują wstrząsy, gdy użyta jest funkcja hamowania, tryb ruchu może być zmodyfikowany w następujący sposób: A wyłączyć zasilanie B wcisnąć równocześnie na sterowniku przyciski PP i STOP (element 6,7, rysunek1). C ponownie podłączyć zasilanie trzymając wciśnięta przyciski PP i STOP. D dioda LED L1 (element 17, rysunek1) daje krótki sygnał, że ruch został pomyślenie zmodyfikowany. Aby powrócić do początkowego ustawienia należy powtórzyć powyższą procedurę. TEST I KONTROLA KOŃCOWA Po zakończeniu programowania zawsze należy przeprowadzić test końcowy. - sprawdzić czy urządzenie zabezpieczające działają właściwie (system przeciwuderzeniowy, przycisk STOP, fotokomórki, bezpieczne krawędzie, itp.). - sprawdzić poprawność działania urządzeń ostrzegających (lampa, itp.) - sprawdzić poprawność działania urządzeń sterujących (przycisk PP, zdalne sterowanie, itp.) OSTROŻNIE! NIEBEZPIECZEŃSTWO! WAŻNE OSTRZEŻENIA BEZPIECZEŃSTWA Ze względów bezpieczeństwa konieczne jest aby wszystkie osoby uważnie przeczytały poniższe instrukcje 1. Automatykę bramy może instalować tylko wykwalifikowany personel spełniający wymogi prawne, zgodnie z zasadami dobrego wykonania i w zgodzie z dyrektywą mechanizmu 98 / 37 / CE i normami EN i EN Sprawdzić, czy istniejąca konstrukcja (słupy, zawiasy, skrzydło bramy) są stabilne w stosunku do sił wytwarzanych przez silnik. 3. Sprawdzić czy zostały zainstalowane silne i mocne dojazdy bramy przy otwarciu i zamknięciu 4. Sprawdzić stan istniejących przewodów. 5. Przeanalizować ryzyko związane z automatyzacją bramy i dokonać niezbędnych zabezpieczeń oraz sygnalizacji. 6. Automatykę bramy instalować tak aby użytkownik nie znajdował się z strefie niebezpiecznej. 15

16 7. Po zakończeniu instalacji sprawdzić system bezpieczeństwa, sygnalizacji oraz uruchomić system automatyki kilkakrotnie. 8. Przykleić naklejkę CE albo przymocować tabliczkę z informacjami w związku z niebezpieczeństwami i identyfikacją danych na temat automatyzacji. 9. Przekazać użytkownikowi końcowemu instrukcje obsługi, rekomendacje bezpieczeństwa i deklarację CE zgodności. 10. Upewnić się że użytkownik zrozumiał działanie automatyki, instrukcję obsługi, ręczną oraz ratunkowa obsługę systemu automatyki. 11. Informować użytkownika na piśmie (w wykorzystaniu instrukcji na przykład): a. O możliwym odosobnionym pozostałym ryzyku i przewidywalnym niewłaściwym użyciu. b. Odłączyć zasilanie napędu czyszcząc obszar, który jest zautomatyzowany albo przeprowadzając małe operacje utrzymania (np. malowanie). c. Często sprawdzać czy nie ma widocznych uszkodzeń automatyki, i niezwłocznie informować instalatora jeśli się pojawią. d. Nie pozwalać bawić się dzieciom w sąsiedztwie automatyki. 12 Przygotować harmonogram konserwacji automatyki ( przynajmniej raz na 6 miesięcy), odnotowując w specjalnej książce wykonaną pracę. UTYLIZACJA Ten produkt składa się z różnych elementów, które mogły zawierać substancje zanieczyszczające. Pozbądź się jak należy! Dowiedz się o recyklingu i pozbywaniu się produktu, stosując się do lokalnych praw. 16
