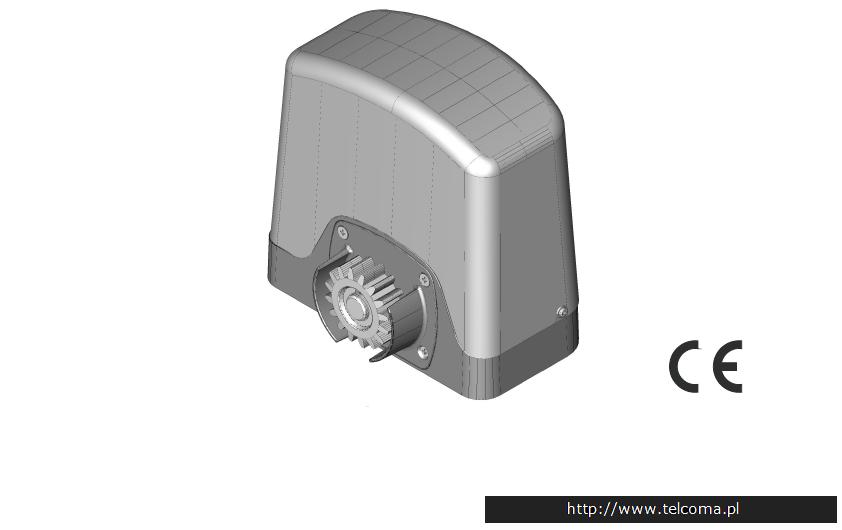

1 ELEKTROMECHANICZNY SILNIK DO BRAM PRZESUWNYCH INSTRUKCJA MONTAŻU I OBSŁUGI ORAZ KATALOG CZĘŚCI

2 WSĘPNA KONTROLA BRAMYA Poniższe działania kontrolne powinny być dokładnie wykonane przed rozpoczęciem instalacji. 1. Konstrukcja bramy musi być solidna i sztywna i wykonana zgodnie ze sztuką. 2. Brama nie może mieć bocznych ugięć i odchyleń podczas ruchu. 3. Upewnić się że brama przesuwa się równomiernie bez tarcia. 4. Okablowanie musi być wykonane zgodnie z instrukcja i wymogami bezpieczeństwa OPIS OGÓLNY 1) Zasilanie 2) Główny wyłącznik zasilania 3) Bezpiecznik sieciowy 4) Krańcówka 5) ACE400E 6) Fotokomórki 7) Listwa zębata 8) Krawędź bezpieczeństwa 9) Elektroniczny zamek kluczykowy 10) Lampa ostrzegawcza 11) Antena PODSTAWOWE INFORMACJE Napędy z serii ACE400E oferują dostatecznie dużą elastyczność do automatyzacji bram przesuwnych do 400kg maksymalnie. Główne zasilane napędów ACE400E to prąd przemienny o napięciu 230Vac. Silnik zasilany jest prądem stałym o napięciu 24Vdc. Silnik zawiera elektroniczny sterownik wraz z enkoderem do wykrywania przeszkód. Koło zębate napędu ACE400E o module M4, współpracuje z listwami zębatymi o tym samym module. W komplecie z napędem znajduje się podstawa montażowa oraz śruby mocujące. 2

3 Specyfikacja techniczna Jednostka ACE400E Napięcie zasilania Vac 230 Napięcie silnika Vdc 24 Maksymalna waga Kg 400 bramy Siła posuwająca N 400 Maksymalny pobór A 1 prądu Maksymalny pobór W 120 mocy Moment obrotowy Nm 15 Prędkość bramy m/min 10,8 Minimalna temperatura C -20 pracy Maksymalna C 50 temperatura pracy Zabezpieczenie IP 44 Enkoder TAK Intensywność % 60 użytkowania Waga automatu Kg 8 WYMIAY NAPĘDU MOCOWANIE PODSTAWY Przymocować podstawę czterema kołkami rozporowymi (lub kotwami) biorąc pod uwagę ogólne wymiary lub umocować podstawę podczas zalewania wylewki betonem. Umieścić kanał na przewody zasilające i inne w odpowiednim miejscu. UWAGA: Przed zamocowaniem podstawy do betonu, należy umieścić śruby zamkowe A (rysunek1). 3

4 ROZBLOKOWANIE SILNIKA Aby rozlokować silnik należy unieść osłonę zamka do góry, następnie włożyć klucz do zamka i przekręcić do oporu zgodnie z ruchem wskazówek zegara. Słyszalne będzie charakterystyczne kliknięcie. Umożliwi to ręczne przesuwanie bramy. Aby zablokować silnik należy przekręcić kluczyć przeciwnie do ruchu wskazówek zegara do oporu i wyjąć kluczyk z zamka. Delikatnie przesunąć bramę ręcznie do momentu zazębienie przkładni. W celu rozblokowania silnika, należy włożyć i przekręcić klucz, następnie pociągnąć dźwignie tak jak pokazano na rysunku 3. MOCOWANIE NAPĘDU Odkręcić i zdjąć pokrywę napędu (rysunek 4). Umieścić napęd na podstawie i wstępnie dokręcić nakrętki na śrubach A (rysunek 5), pozostawiając luz na ewentualne wyregulowanie wysokości napędu (przy pomocy śrub pokazanych na rysunku 6) i odległości koła zębatego 4

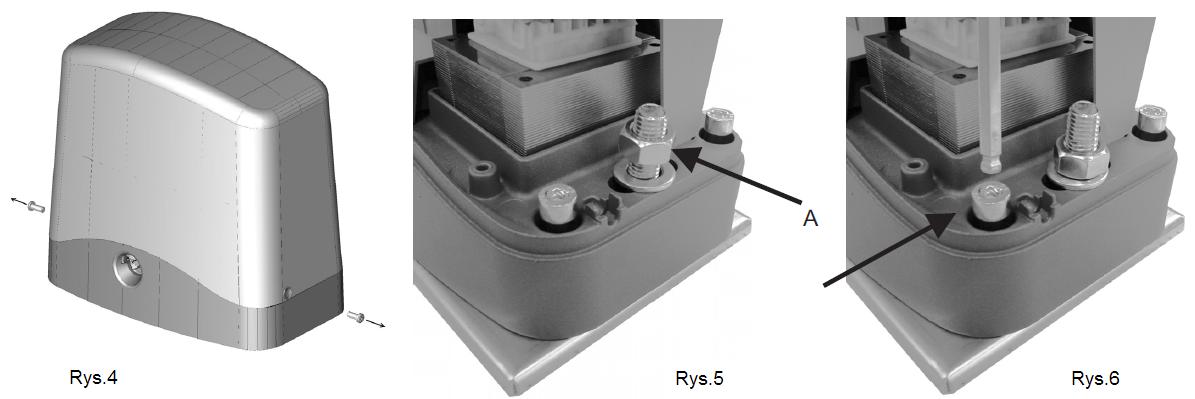

5 od listwy zębatej. Następnie dokręcić nakrętki A (M12) do oporu. Następnie przesunąć bramę w pełnym zakresie ruchu aby upewnić się czy silnik jest solidnie zamocowany. MOCOWANIE LISWTY ZĘBATEJ Rozlokować napęd (instrukcja rozlokowanie napędu) i otworzyć w pełni bramę. Oprzeć odcinek listwy zębatej na kole zębatym napędu i przykręcić do bramy przy pomocy śrub i podkładek. Przesunąć bramę ręcznie do miejsca, w którym koło zębate jest w linii z ostatnią podkładką. Dokręcić odcinek listwy. Dołożyć kolejny element listwy. Aby właściwie ustawić kolejne części i zapewnić im poprawne ustawienie w linii, listwa zębata posłuży jako podparcie i punkt odniesienia (rys. 10). Pomiędzy listwą zębatą bramy a kołem zębatym silnika musi znajdować się przerwa o wymiarze 2mm, aby nie przenosić ciężaru bramy na koło zębate silnika (patrz rys. 9) Dokonuję się tego przy pomocy śrub do regulacji UWAGA: Po instalacji nowej bramy, od czasu do czasu, sprawdzić swobodny ruch pomiędzy listwą zębatą a kołem zębatym; jeśli konieczne korygować za pomocą śrub lub położenia listwy zębatej. Sprawdzić współpracę koła zębatego z listwą zębatą w miejscach łączenie kolejnych odcinków listwy. MOCOWANIE WYŁĄCZNIKÓW KRAŃCOWYCH Napęd z serii ACE400E wyposażony jest w elektroniczne czujniki krańcówek oznaczone literą S (rysunk 7), czujniki nie są widoczne z zewnątrz napędu. Przymocować ograniczniki M do listwy zębatej i upewnień się że są one wystarczająco blisko elektronicznej krańcówki S aby silnik mógł się zatrzymywać. Pomiędzy ogranicznikiem M, a czujnikiem S, musi być 5

6 odstęp pomiędzy 2-8mm. Zamknąć bramę ręcznie, tak aby nie uderzyła w słupek najazdowy, przymocować krańcówkę używając do tego śrub pokazanych na rysunku 8, tak aby punkt M na (rysunku 7), był na środku koła zębatego. Przeczytać również instrukcje sterownika. ZASILANIE AWARYJNE BATERIĄ Model ACE 400 E posiada możliwość opcjonalnego wyposażenia napędu w dwie 12V 1.2 A baterie zasilające napęd w razie braku napięcia sieciowego. Dostarczy ona wystarczającej mocy do kilkurazowego otwarcia i zamknięcia bramy (rysunek 11). DIAGNOZOWANIE I USUWANIE USTEREK 1. Brama nie otwiera ani nie zamyka się. Silnik elektryczny nie działa i nie jest słyszalny dźwięk oraz nie ma wibracji. -Sprawdzić czy zasilanie jest poprawnie podłączone -Sprawdzić czy bezpieczniki nie są przepalone -Za pomocą właściwych urządzeń diagnostycznych sprawdzić czy sterownik działa poprawnie. 6

7 - Sprawdzić czy sinik jest zasilany napięciem 230Vac ± 10% 2. Brama nie otwiera ani nie zamyka się, pojawiają się wibracje lub silnik działa ale nie ma ruchu bramy. - Sprawdzić czy uruchamiający kondensator działa poprawnie. Test polega na równoległym podłączeniu kondensatora 20uF równolegle do faz silnika. - Sprawdzić połączenie koła zębatego z listwą zębatą - Sprawdzić, czy silnik nie jest w pozycji rozblokowanej służącej do ręcznego otwierania bramy. - Sprawdzić czy brama nie jest mechaniczne zablokowana. Jeśli występują usterki to rozblokować bramę, ręcznie przesuwać bramę, usunąć wszelkie przeszkody, ustawić ją we właściwej pozycji stop przed ponownym automatycznym uruchomieniem. WAŻNE ZALECENIA DOTYCZĄCE INSTALACJI 1. Automatykę bramy może instalować tylko wykwalifikowany personel spełniający wymogi prawne może instalować automatykę zgodnie z zasadami dobrego wykonania i w zgodzie z dyrektywą mechanizmu 98 / 37 / CE i normami EN i EN Sprawdzić, czy istniejąca konstrukcja (słupy, zawiasy, skrzydło bramy) są stabilne w stosunku do sił wytwarzanych przez silnik. 3. Sprawdzić czy zostały zainstalowane silne i mocne dojazdy bramy przy otwarciu i zamknięciu 4. Sprawdzić stan istniejących przewodów. 5. Przeanalizować ryzyko związane z automatyzacją bramy i dokonać niezbędnych zabezpieczeń oraz sygnalizacji. 6. Automatykę bramy instalować tak aby użytkownik nie znajdował się z strefie niebezpiecznej. 7. Po zakończeniu instalacji sprawdzić system bezpieczeństwa, sygnalizacji oraz uruchomić system automatyki kilkakrotnie. 8. Przykleić naklejkę CE albo przymocować tabliczkę z informacjami w związku z niebezpieczeństwami i identyfikacją danych na temat automatyzacji. 9. Przekazać użytkownikowi końcowemu instrukcje obsługi, rekomendacje bezpieczeństwa i deklarację CE zgodności. 10. Upewnić się że użytkownik zrozumiał działanie automatyki, instrukcję obsługi, ręczną oraz ratunkowa obsługę systemu automatyki. 11. Informować użytkownika na piśmie (w wykorzystaniu instrukcji na przykład): a. O możliwym odosobnionym pozostałym ryzyku i przewidywalnym niewłaściwym użyciu. b. Odłączyć dostawę prądu czyszcząc obszar, który jest zautomatyzowany albo przeprowadzając małe operacje utrzymania (np. malowanie). c. Często sprawdzać czy nie ma widocznych uszkodzeń automatyki, i niezwłocznie informować instalatora jeśli się pojawią. d. Nie pozwalać bawić się dzieciom w sąsiedztwie automatyki. e. Trzymać piloty zdalnego sterowania w miejscu niedostępnym dla dzieci. 12 Przygotować harmonogram konserwacji automatyki ( przynajmniej raz na 6 miesięcy), odnotowując w specjalnej książce wykonaną pracę. 7

8 UTYLIZACJA Ten produkt składa się z różnych elementów, które mogły zawierać substancje zanieczyszczające. Pozbądź się jak należy! Dowiedz się o recyklingu i pozbywaniu się produktu, stosując się do lokalnych praw. 8

9 KATALOG CZĘŚCI ACE400E 9

10 DEKLARACJA ZGODNOŚCI Producent: Telcoma srl Via L. Manzoni, Z.I. Campidui Conegliano (TV) ITALY OŚWIADCZA że produkt NAPĘD ACE400E Jest zgodny z częścią dyrektywy: - Dyrektywa 73/23/EEC, Dyrektywa 93/68/EEC Niskie napięcie - Dyrektywa 89/336/EEC, Dyrektywa 92/31/EEC Dyrektywa 92/31/EEC Zgodność elektromagnetyczna Następujące części/klauzule ujednoliconych przepisów zostały zastosowane: EN , EN , EN , EN Oraz do części, których dotyczą normy: EN12445 e EN12453 DEKLARACJA PRODUCENTA (Dyrektywa 98/37/EEC, załącznik II, Cześć B) Produkt ten został skonstruowany jako maszyna przeznaczona do współpracy z innymi maszynami, w celu skonstruowania urządzenia zawartego w dyrektywie 98/37/EEC Producent ponadto oświadcza, że nie jest dozwolone przekazanie do eksploatacji powyższego produktu, jeżeli konstrukcja, w której znajduje się ten produkt, nie została określona i poświadczona jako zgodna z Dyrektywą 98/37/EEC i ustawodawstwem krajowym, tj. do produktów określonych w niniejszej deklaracji w formie pojedynczej jednostki dla końcowej maszyny. Conegliano, il 01/06/2006 Legalny Reprezentant Augusto Silvio Brunello 10
