Nowa turbina do zastosowania przy niskich spadach (Very Low Head), o małym wpływie na środowisko.

Transkrypt

1 Nowa turbina do zastosowania przy niskich spadach (Very Low Head), o małym wpływie na środowisko.

2 Rozmiar prac budowlanych dla róŝnych r turbin Turbina Kaplana układ pionowy z pojedynczą regulacją Pozioma turbina rurowa typu bulb Turbina VLH

3

4 Testy z Ŝywymi węgorzami Potwierdzone fish friendliness Podejmowanie ryb Platforma podejmująca Miejsce podawania Węgorze od 0,7 m do 1,2 m Podawanie węgorzy Podejmowanie węgorzy do badań

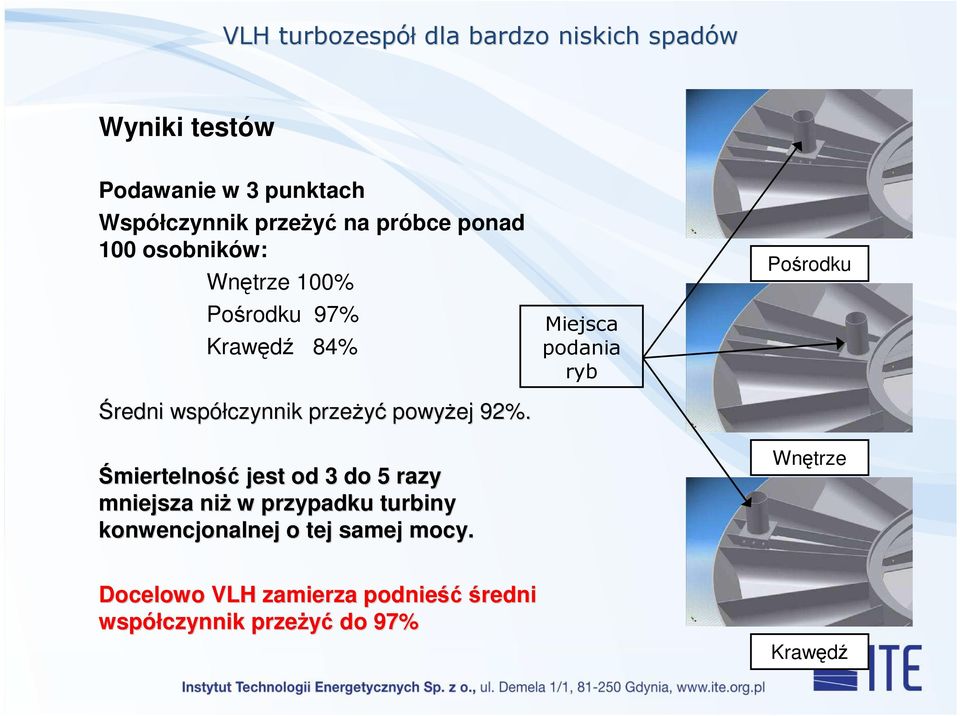

5 Wyniki testów Podawanie w 3 punktach Współczynnik przeŝyć na próbce ponad 100 osobników: Wnętrze 100% Pośrodku 97% Krawędź 84% Średni współczynnik przeŝyć powyŝej 92%. Śmiertelność jest od 3 do 5 razy mniejsza niŝ w przypadku turbiny konwencjonalnej o tej samej mocy. Docelowo VLH zamierza podnieść śćśredni współczynnik przeŝyć do 97% Miejsca podania ryb Pośrodku Wnętrze Krawędź

6

7 Unoszenie zespołu dla celów konserwacyjnych lub w celu zabezpieczenia przed zbyt wysoką wodą i innymi niebezpieczeństwami Turbina w pozycji roboczej Turbina w pozycji uniesionej

8 Turbine and Permanent Magnet Synchronous Generator Diagram konwertera częstotliwości i panelu kontrolnego Chopper High power resistor DC DC Generator Drive DC AC AC DC DC Bus Grid Inverter DC AC Harmonics Filter Transformer 0.5kV/20kV Utility Grid Pressured air from air compressor Control signals (Wires, Fiber optic link) To Blades Control Cylinders To Trash Rake Cleaner Control Cylinders To Oil Pump. Oil level indicator. Oil temperature indicator. Air pressure. Oil pressure.etc... INTERFACE BOARD INTERFACE OF THE AUXILIARY BOARD OF THE EQUIPMENTS AUXILIARY EQUIPMENTS Wires Fiber optic link POWER PLANT PLC Power station Controller User interface (LCD touch srceen)

9 Główne cechy zespołu u VLH: Zintegrowany zestaw prądotwórczy dla bardzo niskich spadów Optymalizacja kosztów inŝynieryjno-budowlanych Całkowicie zanurzony, nie ma wpływu na krajobraz Proste, rzetelne i ciche rozwiązanie Bezpośrednio napędzany generator z magnesami stałymi, o zmiennej prędkości dopasowany do duŝych wahań spadu Przyjazny rybom Dostosowany do spadów poniŝej 1,8 m Nadaje się do pracy wyspowej Standaryzacja produktów konkurencyjne ceny i sprawna dostawa

10 Gama produktów: 5 średnic (3150, 3550, 4000, 4500, 5000, mm) Rozpięto tość spadów w brutto: Od 1,4 do 3,4 m (do 4,2m z opcjonalnym wzmocnieniem tylko w modelach DN 3150, 3550 i 4000) Zakres przepływ ywów w wody: Od 10 do 30 m 3 /s Rozpięto tość mocy wyjściowej ciowej: Od 100 do 500 kw mocy elektrycznej

11 Procedura montaŝu u VLH w miejscu docelowym Całkowity czas trwania 3 dni

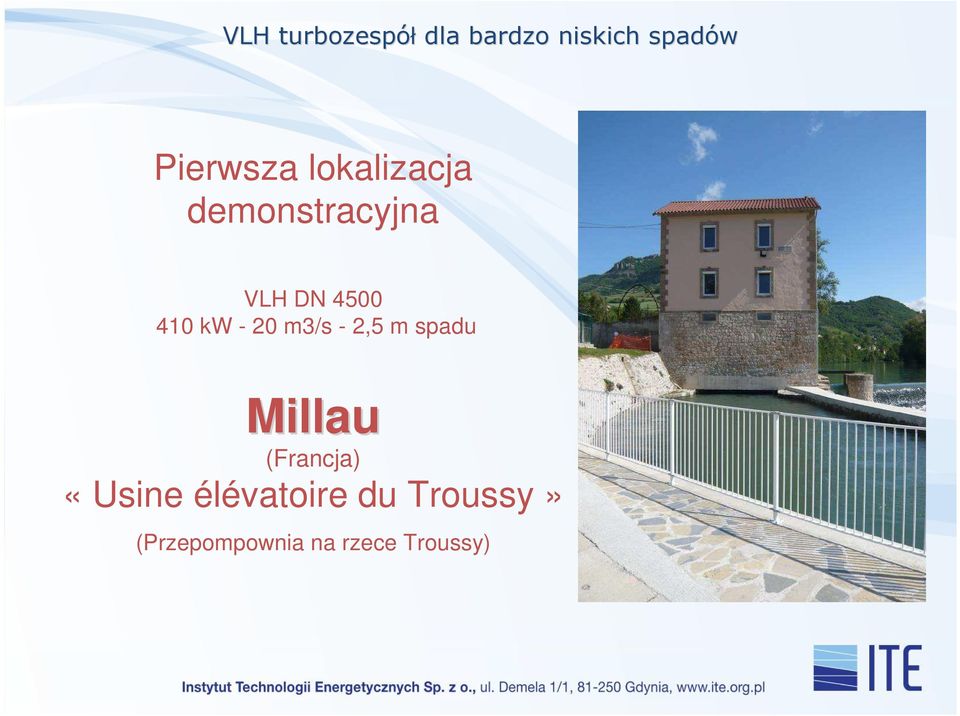

12 Pierwsza lokalizacja demonstracyjna VLH DN kw - 20 m3/s - 2,5 m spadu Millau (Francja) «Usine élévatoire du Troussy» (Przepompownia na rzece Troussy)

13 Ustawianie pozycji wyjściowej Dźwig montuje 26 tonowy element w miejscu docelowym

14 Widok z górnej wody przy pustym kanale derywacyjnym VLH podczas pracy

15 Wejście i wyjście na okablowanie VLH (prąd, hydraulika, powietrze)

16 Transport VLH 3550 do La Roche na rzece Mayenne, cały zespół mieści się na standardowym zestawie: ciągnik siodłowy z naczepą

17 Kanał d Huningue, mała ingerencja w krajobraz Kanał przed montaŝem VLH VLH i stacja kontrolna w pozycji roboczej

18 Kanał d Huningue Kontener z osprzętem elektrycznym i dodatkowym Widok z zewnątrz od górnej wody Wewnątrz kabiny kontrolnej

19 Marcinelle (Belgia) Jedna z moŝliwości montaŝu - podwójny podnośnik
