1 Podstawy programowania Wykład VII PASCAL - grafika; 1

2 Procedura InitGraph() InitGraph ( var sterownik,tryb:integer; katalog:string ); biblioteka: GRAPH Służy do włączenia trybu graficznego. Możliwe sterowniki (czyli rodzaje karty graficznej) to : 1 = CGA 2 = MCGA 3 = EGA 4 = EGA64 5 = EGAMono 6 = IBM = HercMono 8 = ATT400 9 = VGA 10 = PC3270 2

Możliwe sterowniki (czyli rodzaje karty graficznej) to : 1 = CGA 2 = MCGA

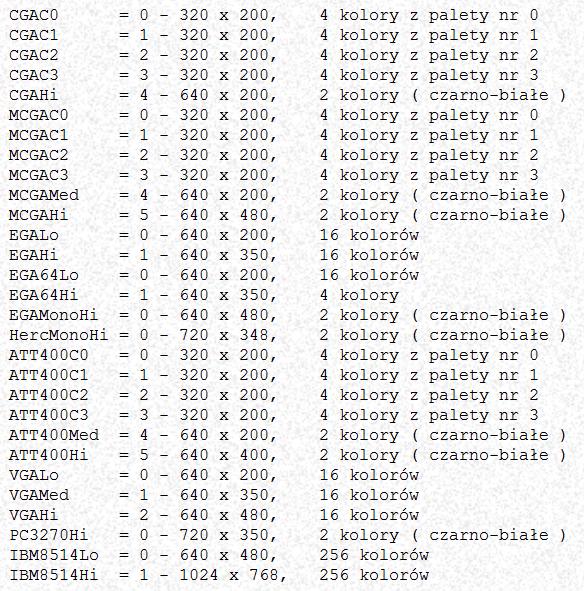

3 Tryby: 3

4 Inicjalizacja grafiki Uses GRAPH; {1} Var karta,tryb:integer; Begin karta:=vga; tryb:=vgahi; {2} InitGraph(karta, tryb, 'C:\TP\BGI' ); {3} End. {1} Zadeklarowałem do używania bibliotekę GRAPH ( to w niej właśnie są procedury i funkcje do obsługi grafiki ) {2} Nadałem zmiennym wartości: VGA (9) i VGAHi (2) {3} Uruchomiłem tryb graficzny. 'C:\BP\BGI' - jest to moja ścieżka do plików *.BGI ( konkretnie do pliku EGAVGA.BGI ) możesz mieć inne więc zmień to u siebie) 4

{1} Zadeklarowałem do używania bibliotekę GRAPH ( to w niej właśnie są procedury i funkcje do obsługi grafiki ) {2}

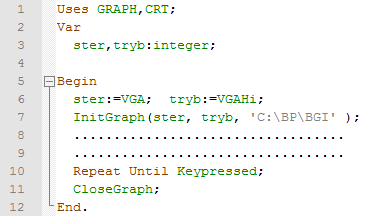

5 Procedura CloseGraph CloseGraph; biblioteka: GRAPH Wyłącza tryb graficzny i wraca do poprzedniego trybu tekstowego. 5

6 Procedura ClearDevice ClearDevice; biblioteka: GRAPH Procedura czyści ekran graficzny. Niestety działa bardzo wolno unikamy stosowania w animacjach. 6

7 Procedura PutPixel PutPixel ( X,Y:integer; Kolor:word ); biblioteka: GRAPH Procedura wyświetla na ekranie jeden punkt o kolorze "Kolor. 7

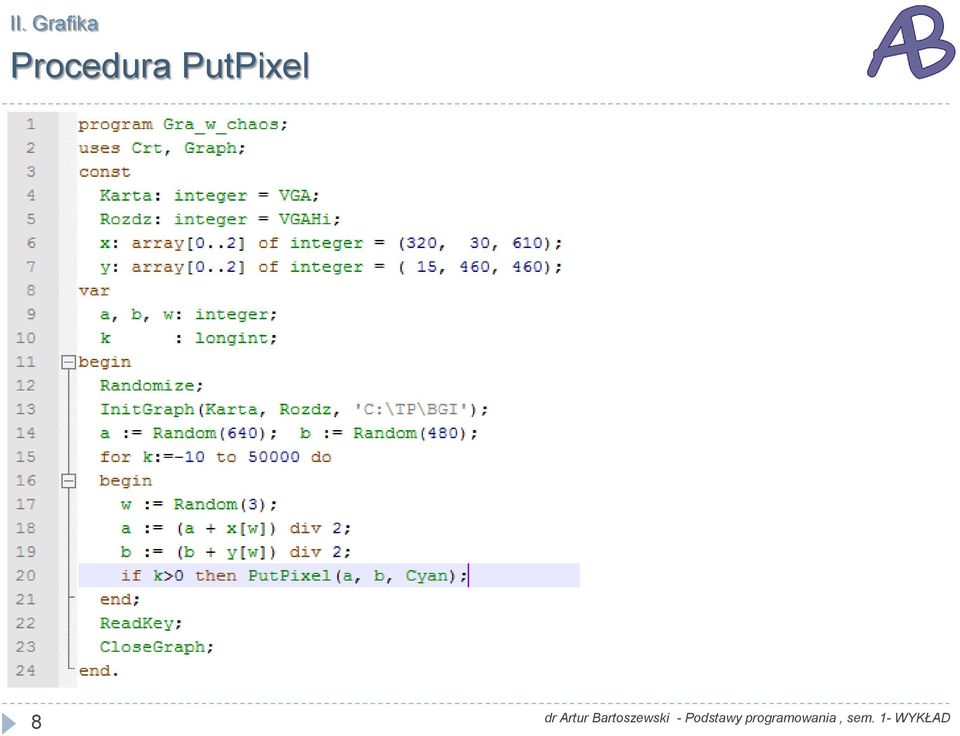

8 Procedura PutPixel 8

Procedura SetColor i SetBkColor SetColor ( kolor:word ); biblioteka: GRAPH Zmienia kolor w TRYBIE GRAFICZNYM ( TextColor w graficznym nie działa) jakim zostaną

9 Procedura SetColor i SetBkColor SetColor ( kolor:word ); biblioteka: GRAPH Zmienia kolor w TRYBIE GRAFICZNYM ( TextColor w graficznym nie działa) jakim zostaną wyświetlane np. kółka, linie czy prostokąty. SetBkColor ( kolor:word ); biblioteka: GRAPH Zmienia kolor tła w TRYBIE GRAFICZNYM ( TextBackGround w graficznym nie działa) 9

wyświetlane np. kółka, linie czy prostokąty.

10 Procedura SetLineStyle SetLineStyle (RodzLin, Wzor, Grubosc:word); biblioteka: GRAPH Zmienia rodzaj linii oraz jej grubość używanej przy procedurach Line, Circle, Bar3D itd. 10

). Jeżeli rodzaj linii jest różny od 4 to pod wzór możemy wstawić

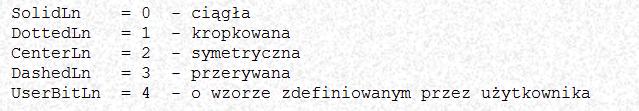

11 Procedura SetLineStyle Rodzaje linii to: Wzór - jest to zdefiniowane przez użytkownika kolejne 16 pikseli nowej nietypowej linii ( rodzlin=4 ). Jeżeli rodzaj linii jest różny od 4 to pod wzór możemy wstawić jakąkolwiek liczbę gdyż nie będzie ona brana pod uwagę. Rodzaje grubości to: 11

12 Procedura SetFillStyle SetFillStyle( nrwzorca,kolor:word ); biblioteka: GRAPH Zmienia rodzaj i kolor wypełnienia konturów wykorzystywanych przez niektóre procedury np. przez Bar, Bar3D itp. 12

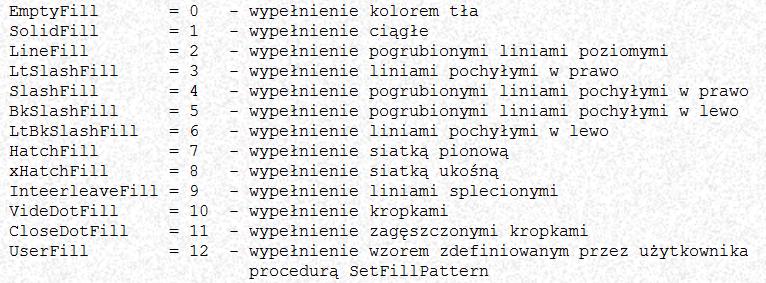

13 Procedura SetFillStyle Domyślne ustawienia początkowe to wzorzec wypełniania ciągłego i numer koloru będący maksymalnym kolorem aktualnego trybu graficznego. Rodzaje wzorca to: 13

14 Procedura Line Line ( X1,Y1,X2,Y2:integer ); biblioteka: GRAPH Procedura rysuje linię zaczynającą się w punkcie X1,Y1 a kończącą się w X2,Y2 kolorem określonym przez procedurę SetColor 14

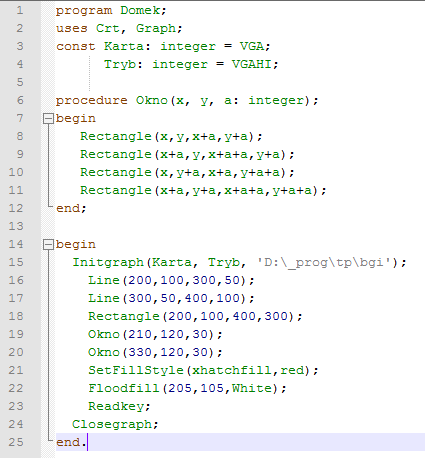

15 Procedura Line - przykład 15

16 Procedura Circle Circle ( X,Y:integer; R:word ); biblioteka: GRAPH Procedura rysuje koło o środku umieszczonym o współrzędnych X,Y, promieniu R i kolorze określonym przez procedurę SetColor. 16

17 Procedura Rectangle Rectangle ( X1,Y1,X2,Y2:integer ); biblioteka: GRAPH Procedura rysuje prostokąt. X1,Y1 to współrzędne lewego górnego rogu, a X2,Y2 to współrzędne lewego dolnego rogu ( są to przeciwległe wierzchołki ) 17

X1,Y1 to współrzędne lewego górnego rogu, a X2,Y2 to

18 Procedura Rectangle Rectangle ( X1,Y1,X2,Y2:integer ); biblioteka: GRAPH Procedura rysuje prostokąt. X1,Y1 to współrzędne lewego górnego rogu, a X2,Y2 to współrzędne lewego dolnego rogu ( są to przeciwległe wierzchołki ) 18

19 Procedura FloodFill FloodFill (X,Y:integer; kolorgranicy:word); biblioteka: GRAPH Procedura wypełnia aktualnym kolorem i wzorem (SetFillStyle) obszar ograniczony brzegiem o kolorze "kolorgranicy" tzn. Jeżeli przy wypełnianiu danego obszaru procedura napotka na jakąś np. linię wykonaną kolorem "kolorgranicy" to zachowuje się jakby to był dla niej mur nie do przejścia i zostawia i jego i to co się za nim znajduje w spokoju) Punkt X,Y jest miejscem od którego procedura zaczyna wypełniać obszar. 19

Jeżeli przy wypełnianiu danego obszaru procedura napotka na jakąś np.

20 Procedura FloodFill Program wypełnia obszar który jest wspólny dla obu prostokątów. 20

21 Procedura OutTextXY OutTextXY (X,Y:integer; S:string); biblioteka: GRAPH Procedura wyświetla na ekranie tekst określony przez zmienną "S" rozpoczynając od współrzędnych X,Y i w aktualnym kolorze ( SetColor ) i stylu SetTextStyle(l,m,n); gdzie l rodzaj czcionki (0-10); m kierunek (0;1;2); n wielkość (0-9) 21

22 Literatura: W prezentacji użyto fragmentów kursu: Robert Wróbel, Kurs Turbo Pascala dla początkujących, 22 dr Artur Bartoszewski - Nowoczesne technologie informatyczne - WYKŁAD
