1 20 + Stół operacyjny

2 20 + ESCHMANN W kwestii jakości i niezawodności stoły operacyjne firmy Eschmann nie mają sobie równych i uznawane są za najlepsze w dziedzinie inżynierii medycznej od przeszło 100 lat. Wychodzimy z założenia, że bezpośrednia praca z ludźmi korzystającymi z naszych produktów - chirurgami i personelem medycznym - jest kluczem do sukcesu. Dzięki tak bliskiej współpracy udało nam się stworzyć szereg stołów operacyjnych, których możliwości wykraczają poza najwyższe wymagania stawiane przez współczesną chirurgię. Przesuw wzdłużny i szerokie kąty regulacji poszczególnych segmentów ułatwiają robienie zdjęć rentgenowskich Zwiększony zakres regulacji wysokości dla zapewnienia komfortu użytkownikom Maksymalny udźwig 450kg i blat o szerokości 600mm umożliwiają operację pacjentów o różnych gabarytach Bezrzepowe materace są łatwe w czyszczeniu i minimalizują ryzyko występowania infekcji Możliwość zamiany segmentu nożnego z zagłówkiem zapewnia optymalne pozycjonowanie pacjentów Łatwy w obsłudze przewodowy pilot Łatwe w utrzymaniu osłony wykonane z odpornegona uszkodzenia materiału ABS zapobiegają dostawaniu się wilgoci i kurzu do wewnątrz stołu Zastosowanie Euro listw zapewnia pełną kompatybilność ze wszystkimi akcesoriami Katalogi dostepne są na stronie internetowej:

3 Właściwości i zastosowane rozwiązania Wygodna regulacja Płynna i prosta regulacja segmentów głowy i nóg przy użyciu tylko jednej ręki. Automatyczny system samoblokujący gwarantuje pacjentom bezpieczeństwo. Bezpieczne mocowanie materacy Nasadki w kształcie grzybków zapewniają solidne przyleganie materaca do leża. Brak rzepów ułatwia ich czyszczenie. Łatwa konfiguracja Segment głowy i nóg można w prosty i szybki sposób zamienić ze sobą miejscami za pomocą dwustopniowej blokady i sytemu zwalniającego. Pozwala to na uzyskanie szeregu różnych ustawień dostosowanych do konkretnego zabiegu. Rodzaje podstawy Podstawa 'm' wyposażona jest w duże koła pozwalające na przemieszczanie stołu z lub bez pacjenta. Podstawa 'a' oferuje niższy, bardziej tradycyjny profil o mniejszych wymiarach. Dodatkowy sterownik w kolumnie Sterownik zlokalizowany w górnej części kolumny umożliwia pełną kontrolę nad funkcjami stołu w przypadku awarii lub zgubienia głównego pilota. Intuicyjne sterowanie Lekki, łatwy w obsłudze przewodowy pilot może być wygodnie zawieszony na szynach bocznych lub na końcu stołu. Na pilocie znajdują się wskaźniki naładowania baterii. tylny profil tylny profil podstawa 'm' podstawa 'a' Enjoy Complete Confidence

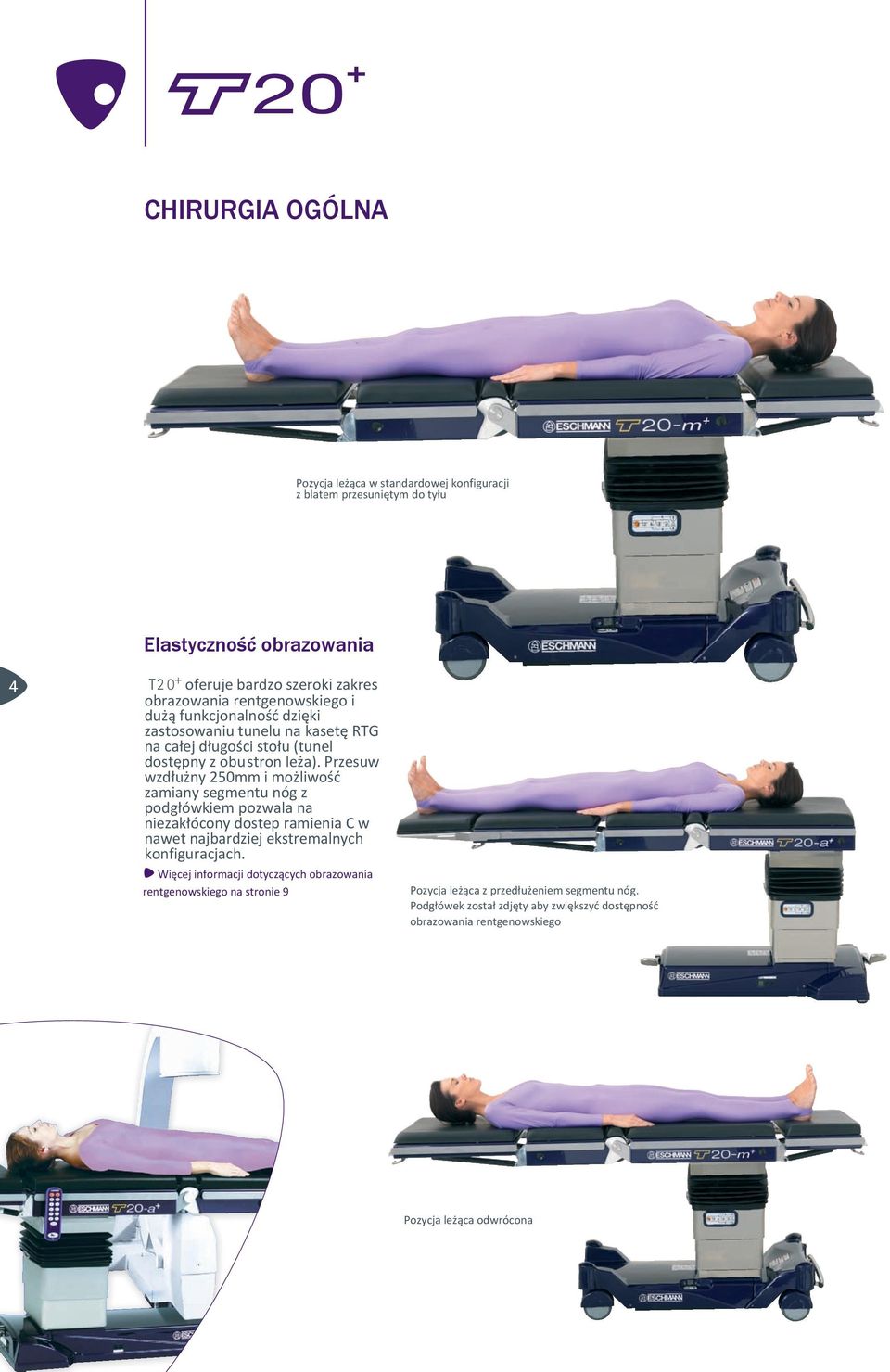

4 20 + CHIRURGIA OGÓLNA Pozycja leżąca w standardowej konfiguracji z blatem przesuniętym do tyłu Elastyczność obrazowania oferuje bardzo szeroki zakres obrazowania rentgenowskiego i dużą funkcjonalność dzięki zastosowaniu tunelu na kasetę RTG na całej długości stołu (tunel dostępny z obustron leża). Przesuw wzdłużny 250mm i możliwość zamiany segmentu nóg z podgłówkiem pozwala na niezakłócony dostep ramienia C w nawet najbardziej ekstremalnych konfiguracjach. Więcej informacji dotyczących obrazowania rentgenowskiego na stronie 9 Pozycja leżąca z przedłużeniem segmentu nóg. Podgłówek został zdjęty aby zwiększyć dostępność obrazowania rentgenowskiego Pozycja leżąca odwrócona

5 Pozycja do operacji bariatrycznych z uchwytami i pasami na nogi Pozycja anty-trendelenburga z podpórką na nogi Pozycja boczna z głową na przedłużeniu. Podgłówek i segment nóg zamienione miejscami. Enjoy Complete Confidence

6 20 + Ginekologia i urologia Lepszy dostęp chirurgiczny zapewnia doskonały dostęp chirurga do pacjenta. Materace zapewniają świetne podparcie pacjenta, a elektryczna regulacja przechyłu ułatwia dobranie odpowiedniej pozycji. Pozycja do litotomii z uchwytami nóg Alternatywna metoda pozycjonowania do litotomii przy użyciu przegubowych uchwytów nóg Dzięki zastosowaniu przegubowych uchwytów nóg osiągnięcie poprawnej pozycji anatomicznej jest dużo łatwiejsze. Pozycja boczna z przedłużeniem Katalogi dostepne są na stronie internetowej:

7 Operacja barku Elektryczne regulacje ustawień Elektrycznie sterowana przystawka barkowa umożliwia łatwą regulację pozycji od leżącej do siedzącej. Wyprofilowany uchwyt głowy posiada szeroki zakres regulacji w celu dostosowania go do danegopacjenta. Usunięte podpory zapewniają niegraniczony dostęp do okolic barków Pozycja siedząca z przystawką barkową Operacja kręgosłupa Dzięki szerokiej gamie materaców i pozycjonerów żelowych może zostać szybko i łatwo skonfigurowany do przeprowadzania operacji kręgosłupa. Pozycja leżąca twarzą w dół z pasami stabilizującymi Enjoy Complete Confidence

8 20 + Neurochirurgia, okulistyka i laryngologia Bezpieczeństwo Pozycja leżąca z zaciskiem neurochirurgicznym oferuje szeroki wybór akcesoriów neurochirurgicznych pozwalających na bezpieczne pozycjonowanie pacjenta do przeprowadzania całej gamy zabiegów. Pozycja leżąca twarzą w dół z neurochirugicznym oparciem głowy Pozycja siedząca z przystawką i zaciskiem neurochirugicznym Pozycja leżąca ze specjalistycznym podgłówkiem Katalogi dostepne są na stronie internetowej:

9 Przezierność Standardowa konfiguracja z blatem przesuniętym do tyłu 546 mm 1404 mm 400 mm Standardowa konfiguracja z blatem przesuniętym do przodu 975 mm 829 mm 546 mm Ogólna specyfikacja Blat przezierny dla promieni RTG na całej długości Maksymalna waga pacjenta - 450kg Smukła kolumna Szerokość - 600mm (możliwość instalacji akcesoriów poszerzajacych blat) Bezszwowe materace nieposiadające rzepów Osłony wykonane z materiału ABS pokrytego akrylem Wskaźniki naładowania baterii na pilocie i w podstawie stołu System automatycznie blokujący podgłówek i segment nóg Przesuw wzdłużny - 250mm Możliwość zamiany segmentu nożnego z zagłówkiem Port RS232 do kontroli systemów stołu Pełna mobliność (360 stopni) Zakres wysokości od 670mm do 1070mm Więcej informacji w instrukcji obsługi (rozdział - pozycje i bezpieczne obciążenie robocze) Podane wymiary są nominalne Zakres podany bez materaca Enjoy Complete Confidence

10 20 + ELASTYCZNOŚĆ KONFIGURACJI Szeroki wybór dostępnych akcesoriów umożliwia skonfigurowanie stołu do przeprowadzania całej gamy zabiegów ogólnych, jak i specjalistycznych. Uchwyty nóg Bariatryczne uchwyty nóg Przegubowe segmenty nóg z butami i wkładkamiz butami i wkładkami Podnóżek/przedłużenie podnóżek z 50mm materacem Podpora ręki - Lekki segment nóg Barierki boczne Lekki segment nóg z 25mm materacem Standardowe i krótkie poszerzacze standardowe z 50mm materacem krótkie z 50mm materacem Dzielony segment nożny z 50mm materacem Podgłówek okulistyczny/laryngologiczny Wózek na akcesoria Katalogi dostepne są na stronie internetowej: Wyposażenie standardowe Wyposażenie opcjonalne *Możliwość wyboru materacy

11 WYMIARY i REGULACJE Długość i zakres wysokości Regulacja kątowa zagłówka i segmentu nóg Regulacja kątowa pozycji Trendelenburga/anty-Trendelenburga Przechyły boczne i szerokość Regulacja kątowa blatu Enjoy Complete Confidence

12 20 + Przesyłka Waga nettoz materacem Waga brutto Wymiary na palecie: Więcej informacji Katalogi dostepne są na stronie internetowej: Przedstawiciel Zdjęcia w tym katalogu zostały wykonane aby zilustrować ruchy stołu operacyjnego i nie stanowią poradnika w jaki sposób należy pozycjonować pacjenta. Wszystkie produkty nie zawierają lateksu.
