1 Nowe podejście do zarządzania danymi dzięki IBM Storage Systems - Storwize V7000 Unified Arkadiusz Lewicki Brand Sales Specialist Kompresja, konsolidacja, optymalizacja, wirtualizacja czyli rozwiązania sieciowe oraz pamięci masowe dla małych i średnich firm

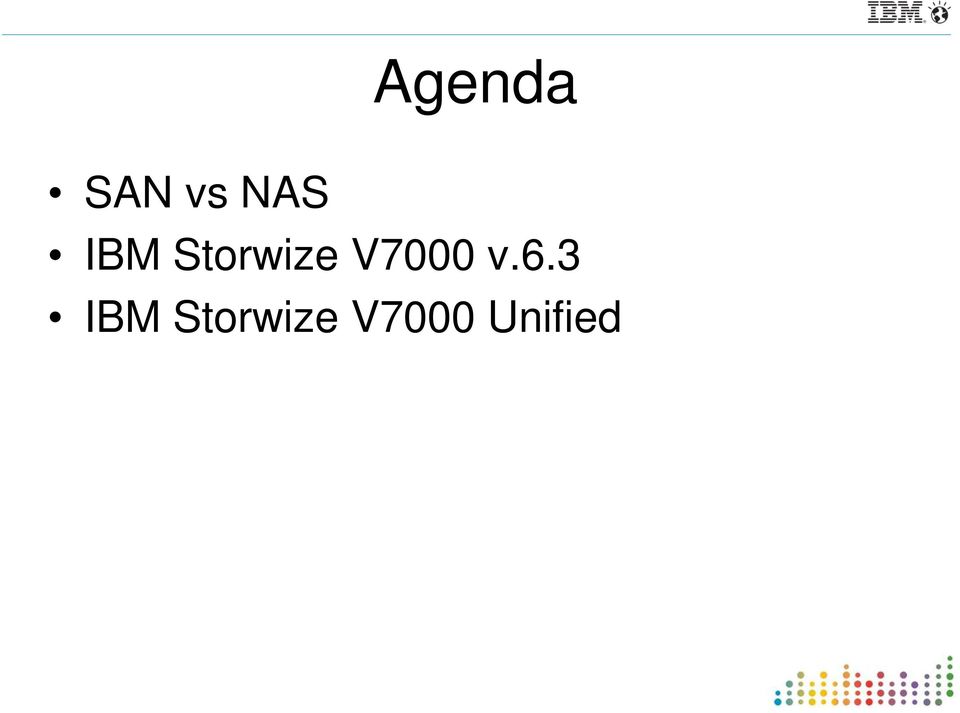

2 Agenda SAN vs NAS IBM Storwize V7000 v.6.3 IBM Storwize V7000 Unified

3 SAN vs NAS

4 DAS / NAS / SAN DAS (Direct Attached Storage) SAN (Storage Area Network) NAS (Network Attached Storage) APLIKACJA APLIKACJA APLIKACJA SYSTEM PLIKÓW SYSTEM PLIKÓW SIEĆ SIEĆ FILE SYSTEM STORAGE STORAGE STORAGE FC, iscsi lub IB IP: CIFS, NFS, HTTP

5 NAS Zalety wykorzystuje istniejącą infrastrukturę umożliwia dzielenie danych w środowiskach heterogenicznych łatwa do zainstalowania i utrzymania wykorzystanie zabezpieczeń i blokowania plików właściwych dla danego środowiska Wady Pojedynczy NAS może mieć wąskie gardła Narzut wydajnościowy

6 SAN Zalety Wysoka wydajność Bezpieczeństwo (izolacja) Wady Wysoki koszt Problemy z kompatybilnością Bariera kompetencyjna

7 Dostęp plikowy/blokowy typowe zastosowania Rodzaje aplikacji/danych typowo przechowywane w plikach: Pliki użytkowników (dokumenty, itp.) Media (zdjęcia, filmy, dane sejsmiczne, obrazowanie medyczne, itp.) VOD, AOD, IPTV Analityka (SAS grid) ECM (Enterprise Content Management np., sklepy internetowe) Research Data Sets PLM/PDM (Product Lifecycle/Data Management) Środowiska zwirtualizowane Rodzaje aplikacji/danych typowo przechowywane w macierzach blokowych: RDBMS (Oracle, SQL Server, DB2) Analityka (przetwarzanie strumieniowe) OLTP Metadata Layers (element zarządzania treściami) (MS Exchange, Notes) Stosy wirtualizacyjne 7

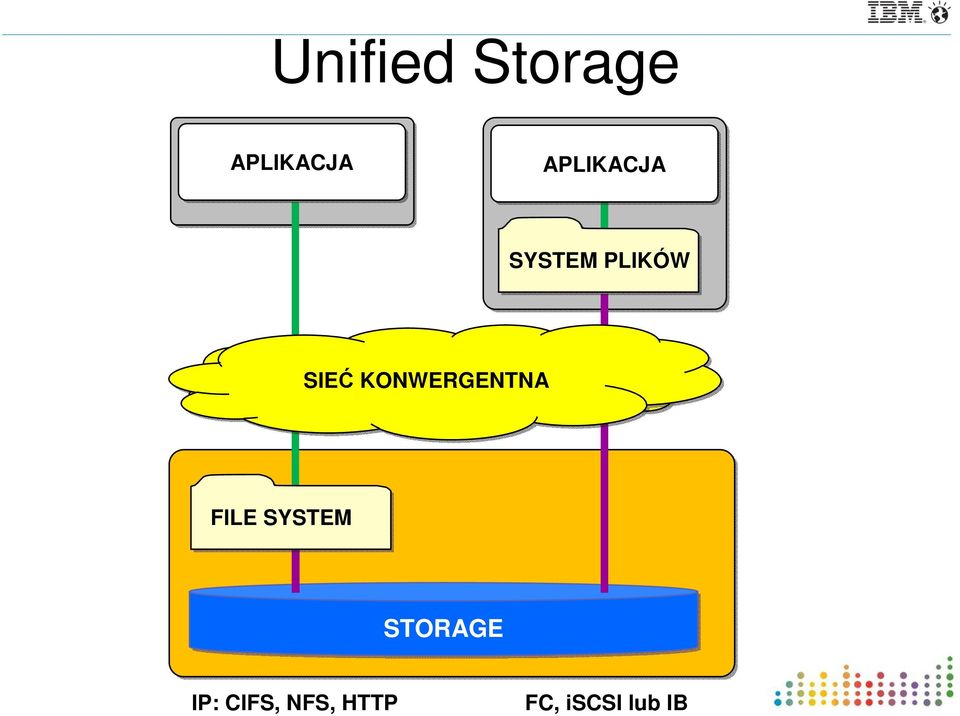

8 Unified Storage APLIKACJA APLIKACJA SYSTEM PLIKÓW SIEĆ SIEĆ KONWERGENTNA SIEĆ FILE SYSTEM STORAGE IP: CIFS, NFS, HTTP FC, iscsi lub IB

9 Tradycyjny pojedynczy filer - Std serwer Appliance DAS Name Space Name Space Autonomiczny filer z DAS lub Autonomiczny filer Disk Enclosure Disk Enclosure Architektury NAS Tradycyjny filer w klastrze HA - IBM N Series NetApp ONTAP 7-Mode EMC Celerra EMC VNX Autonomiczny filer 1 Name Space 1 Disk Enclosure Disk Enclosure Disk Enclosure Disk Enclosure Failover Only Autonomiczny filer 2 Name Space 2 Filery HA ze wspólnymi zasobami - Storwize V7000 Unified Klastrowy filer 1 przełącznik /bezp. Disk Enclosure Disk Enclosure Global Disk Name Enclosure Space Disk Enclosure Klastrowy filer 2 Klaster wielowęzłowy ze skalowalnym FS - IBM SONAS NetApp ONTAP C-Mode EMC Isilon Klastrowy filer 1 Klustrowy filer 3 Klastrowy filer 5 przełącznik Disk Enclosure Disk Enclosure Global Disk Name Enclosure Space Disk Enclosure Klastrowy filer 2 Klastrowy filer 4 Klastrowy filer N Disk Enclosure Disk Enclosure Disk Enclosure

10 IBM Storwize V7000 v.6.3

11 Storwize V7000 w skrócie Półka zawiera do dwunastu dysków 3.5 lub dwudziestu czterech dysków 2.5 w 2U Pierwsza półka zawiera dwa aktywne kontrolery i dyski, pozostałe półki wyłącznie dyski Jedna półka z kontrolerami i do 9 półek rozszerzeń Możliwość mieszania wszystkich typów dysków dopuszczalnych w ramach półki dyskowej Osiem portów FC 8 Gb/s i cztery porty 1 Gb/s iscsi (opcjonalnie 4 porty 10 GbE) na macierz; 16GB cache na parę kontrolerów Innowacyjny GUI Easy Tier (dynamiczne zarządzanie HDD/SSD) RAID 0, 1, 5, 6, 10 Wirtualizacja (wewnętrzne i zewnętrzne dyski) Migracja danych on-line Global & Metro Mirror FlashCopy do 256 kopii każdego woluminu i wykorzystanie w replikacji Nadalokacja (Thin provisioning) Modularna budowa na bazie modułów 2U 2U

12 Funkcjonalność Storwize V7000 Cache partitioning Prosty GUI statystyki wydajnościowe Wbudowany agent SMI-S , SNMP trap & Syslog error event logging Uwierzytelnianie Wirtualizacja danych bez ich utraty Zewnętrzna wirtualizacja (opcja) Zmiana wielkości woluminów on-line Nadalokacja Odzyskiwanie przestrzeni Migracje thick to thin, thin to thick & thin to thin Migracje woluminów on-line Volume Storwize V7000 Snapshot-FlashCopy (Point-In-Time copy) Do 256 kopii na źródło Pełne (kopia w tle = klon) Snapshot Inkrementalne Kaskadowe Grupy spójności Reverse Vol0 Source Vol1 Vol2 FlashCopy FlashCopy target of Vol0 target of Vol1 Map 1 Map 2 Microsoft Virtual Disk Service & Volume Shadow Copy Services hardware provider Zdalna replikacja (opcja) Synchroniczna & asynchroniczna z grupami spójności Asynchroniczna z niskim użyciem pasma M ap 3 Storwize V7000 Vol3 FlashCopy target of Vol1 Map 4 Vol4 FlashCopy target of Vol3 Storwize V7000 Up to 256 Volume Mirroring Volume Storwize V7000 MDisk Source Volume Volume EasyTier: copy 1 copy 2 automatyczna relokacja fragmentów woluminów MDisk Target MM or GM Relationship Storwize V7000 Consolidated DR Site MM or GM Relationship MM or GM Relationship 12 SSDs HDDs SSDs HDDs Hot-spots Automatic Relocation Optymalizacja wydajności VMware Storwize V7000 Storage Replication Adaptor for Site Recovery Manager VAAI support & vcenter Server management plug-in

13 Nowości w wersji 6.3 Wsparcie dla Storwize V7000 Unified Większa elastyczność zdalnej replikacji Replikacja między Storwize V7000 i SVC Nowe dyski SSD: 200GB i 400GB NL-SAS: 3TB 7.2K RPM Rozszerzone wsparcie Tivoli Storage FlashCopy Manager: VMware vsphere 4 i vsphere 5 DB2, Oracle i SAP na HP-UX

14 IBM Storwize V7000 Unified

15 Innowacyjna macierz IBM Storwize V7000 zyskała nowe możliwości kopie migawkowe SAN innowacyjny GUI Easy Tier wirtualizacja RAID IBM Storwize V7000 Unified IBM Active Cloud Engine systemy klastrowe * usługi plikowe

16 Storwize V7000 Unified Co nowego? Unified storage: Pełna integracja zarządzania częścią blokową i plikową (NAS) Wsparcie dla protokołów plikowych Replikacja plików i kopie migawkowe systemów plików Uzupełniają dotychczasową funkcjonalność macierzy dyskowej 6U V7000 Unified V7000 Unified NAS NFS v2/v3, CIFS (SMB 2.0), HTTPS, FTP & SCP Jednolita przestrzeń systemu plików (GPFS) na obu aktywnych kontrolerach IBM Active Cloud Engine - automatyzacja zarządzania danymi Wbudowany klient IBM Tivoli Storage Manager (ILM/HSM)

17 Dostęp plikowy Architektura Natywny dostęp blokowy Dostęp plikowy Zarządzanie, NFS, CIFS, HTTPS, FTP, SCP, NDMP, zdalna replikacja 2 x 1GbE 2 x 1GbE Zarządzanie, NFS, CIFS, HTTPS, FTP, SCP, NDMP, zdalna replikacja 2 x 10GbE FCP 4 x 8Gb/s iscsi 4 x 10GbE iscsi & zarzadzanie 4 x 1GbE 2 x 10GbE Storwize V7000 Unified Moduł plikowy Bezpośrednie połączenie FCP 2 x 8Gb/s Storwize V7000 Unified Moduł plikowy Bezpośrednie połączenie FCP 2 x 8Gb/s SAS 2 x 4 x 6Gb/s Storwize V7000 Macierz dyskowa Półka z kontrolerami SAS 2 x 4 x 6Gb/s 17 Storwize V7000 Półki dyskowe (0-4) Storwize V7000 Półki dyskowe (0-5)

18 Storwize V7000 Unified GUI

19 Przegląd funkcjonalności HTTPS Usługi plikowe CIFS NFS NFS v2/v3, CIFS, HTTP, FTP & SCP Klastrowy system plików (GPFS) Zarządzanie limitami (quota) DFS warstwa IP NIS/ AD FCP warstwa SAN Dostęp blokowy FCP & iscsi wirtualizacja zewnetrznych macierzy Skalowalność i wydajność 2 moduły plikowe Do 240 dysków + wirtualizacja zewnetrzna Information Lifecycle Management 19 Pliki sa umieszczane, przenoszone i kasowane na podstawie reguł Storage tiering (Disk-to-Disk-to-Tape) Zintegrowany agent HSM migruje nieaktywne pliki na taśmy lub VTL z deduplikacja iscsi CIFS NFS HTTPS FTP SCP NDMP Active Cloud Engine Clustered parallel file system FCP Storage Virtualisation Engine IBM Storwize V7000U Pule dyskowe Zintegrowane dyski iscsi

20 Przegląd funkcjonalności (cd) Ochrona i bezpieczeństwo danych Protokoły plikowe Do 256 snapshotów na system plików i/lub filesets Asynchroniczna zdalna replikacja po IP Zintegrowany klient TSM 6.2 Backup/Archive lub NDMP Antywirus: Scan on access & scan on demand Protokoły blokowe Point-In-Time Copy (FlashCopy/snapshot) Volume Mirroring Zdalna replikacja Sync. & Async. (FC) FlashCopy Manager for Windows, VMware, Linux, AIX, Solaris & HP-UX VMware Site Recovery Manager Scentralizowane zarządzanie i administracja RAS 20

21 Active Cloud Engine

22 Co to jest Active Cloud Engine (ACE)? Wyobraź sobie, że jest to bardzo sprytny i bardzo szybki robot który nigdy nie śpi utrzymujący Twoją chmurę pamięci masowej w najlepszym porządku i zapewniający jej idealne działanie

23 Reguły IBM ACE Dwa typy reguł: Umieszczania (file placement policies) wykorzystywane do umieszczania nowych plików w odpowiednich pulach dyskowych pliki znajdujące się w tym samym folderze mogą być ulokowane w innych pulach dyskowych Zarządzania (file management policies) używane do zarządzania istniejącymi plikami pozwalają na transparentne przenoszenie plików na inne wewnętrzne (ILM) lub zewnętrzne (HSM) pule pamięci masowych zmieniają status replikacyjny plików umożliwiają kasowanie zbędnych plików pliki pule zasobów Migracja nieaktywnych danych na nośniki taśmowe poprzez serwer TSM

24 5 0G B0 N L -S A S 5 0 0G B N L- S A S Syst em 5 0G 0B N L -S A S 5 0 0G B N L- S A S ACE - umieszczanie plików /home /appl /data /web /home/appl/data/web/ important_big_spreadsheet.xls big_architecture_drawing.ppt unstructured_big_video.mpg Storwize V7000 Unified Management role Active* ACE Interface role Storage role moduł plikowy x3 650 M 3 Interface role Storage role moduł plikowy Sys t x3 650 M 3 Management role Standby* macierzy dyskowa 24

25 5 0G B0 N L -S A S 5 0 0G B N L- S A S Syst em 5 0G 0B N L -S A S 5 0 0G B N L- S A S ACE reorganizacja plików /home /home/appl/data/web/ /appl /data /web important_big_spreadsheet.xls big_architecture_drawing.ppt unstructured_big_video.mpg Storwize V7000 Unified Management role Active* ACE Interface role Storage role File Module x3 650 M 3 Interface role Storage role File Module Sys t x3 650 M 3 Management role Standby* Storage Module 25

26 5 0G B0 N L -S A S 5 0 0G B N L- S A S Syst em 5 0G 0B N L -S A S 5 0 0G B N L- S A S ACE kasowanie plików /home /appl /data /web 1. Start scan Storwize V7000 Unified Management Interface role role Active* Storage role File Module 2. Read policies ACE x3 650 M 3 Interface role Storage role File Module Sys t x3 650 M 3 Management role Standby* 3. Parallel Scan 4. Return results of Scan Storage Module 26

27 5 0G B0 N L -S A S 5 0 0G B N L- S A S Syst em 5 0G 0B N L -S A S 5 0 0G B N L- S A S ACE - HSM /home /home/appl/data/web/ /appl /data /web important_big_spreadsheet.xls big_architecture_drawing.ppt unstructured_big_video.mpg zewnętrzny serwer TSM Tier 3 Storwize V7000 Unified Management role Active* ACE Interface role Storage role moduł plikowy x3 650 M 3 Interface role Storage role moduł plikowy Sys t x3 650 M 3 Management role Standby* macierz dyskowa w systemie plików pozostają nagłówki plików w razie potrzeby pliki są wczytywane automatycznie... 27

28 IBM Active Cloud Engine Optymalizacja wydajności Obniżenie kosztów pamięci masowych Zwiększenie produktywności administratorów Lepsza ochrony danych 28

29 Kopie migawkowe

30 Snapshot 30 Kopie migawkowe bazujące na zasadzie Redirect On Write Snapshot y dostępne na poziomie systemu plików i File Set 32 snapshot y są zarezerwowane dla usług takich jak NDMP 224 snapshot ów na system plików 224 snapshot y na file set (niezależne od systemu plików) Reguły definiujące Harmonogramy wykonywania kopii dla wszystkich systemów plików i file set ów Reguły retencji Automatyczne kasowanie najstarszego snapshot u przy tworzeniu nowego Zachowują zdefiniowaną liczbę snapshot ów w określonym czasie

31 Odtwarzanie plików Odtwarzanie plików z kopii migawkowych Windows: dzięki integracji z Volume Shadow Copy Service (VSS) Unix lub Linux: kopie dostępne są po zamontowaniu katalogu.snapshots 31

32 Kopie zapasowe

33 Backup Z wykorzystaniem TSM: Klient TSM zainstalowany na modułach plikowych Lista plików tworzona przez silnik ACE Z wykorzystaniem NDMP: Wsparcie dla Symantec NetBackup, Commvault Sipana, EMC Legato Networker Kopie pełne lub inkrementalne Użycie klienta TSM (backup lub HSM) wyklucza NDMP W obu przypadkach transfer danych przez LAN

34 Zdalna replikacja

35 Replikacja zdalna Replikacja między dwoma urządzeniami V7000U po IP Umożliwia asynchroniczną replikację jednego lub więcej systemów plików przez replikację plików Wysokowydajne skanowanie źródła określa nowe/zmodyfikowane/skasowane pliki i foldery Replikacja wykonywana przez rsync Replikowane są tylko części plików Dane przesyłane są przez SSH Automatycznie wykonywane kopie migawkowe gwarantują spójność danych Snapshot Snapshot Read-Only Źródłowy system plików Kopia

36 Ochrona antywirusowa

37 5 0G B0 N L -S A S 5 0 0G B N L- S A S G 0B N L -S A S 5 0 0G B N L- S A S Ochrona antywirusowa Ochrona AV wymaga zewnętrznych skanerów Storwize V7000 Unified przechwytuje operacje I/O i przesyła żądanie skanowania do skanerów możliwe skanowanie na żądanie skanery działają na zewnętrznych serwerach Symantec, McAfee, Trend Micro, Sophos,... skalowalność uzyskiwana przez dodawanie skanerów Storwize V7000 Unified Management role Active* Interface role Storage role moduł plikowy Sys t em x3 650 M 3 Interface role Storage role moduł plikowy Sys t x3 650 M 3 Management role Standby* skaner AV ACE 37 macierz dyskowa

38 Podsumowanie

39 IBM Storwize V7000 Unified Pełna unifikacja zarządzania, innowacyjny GUI IBM Active Cloud Engine TM System midrange z możliwościami klasy enterprise Doskonała wydajność Optymalizacja wykorzystania dysków SSD - EasyTier Bezprzerwowa migracja danych Wirtualizacja zewnętrznych pamięci dyskowych Replikacja z SVC Nadalokacja (Thin Provisioning)
