1 Załącznik nr 7a do SIWZ Załącznik nr 1 do umowy Opis przedmiotu zamówienia, o którym mowa w części I: Przedmiotem zamówienia jest dostawa oraz wykonanie instalacji nowych urządzeń radiowej sieci przemiennikowej, w skład których wchodzi 6 zestawów retransmisyjnych wraz z osprzętem oraz integracja urządzeń z istniejącym wojewódzkim systemem łączności cyfrowej niezbędnej dla sprawnego funkcjonowania systemu Państwowe Ratownictwo Medyczne na terenie województwa Wielkopolskiego, opartym na przemiennikach MOTOTRBO DR 3000 oraz oprogramowaniu dyspozytorskim ConSel. Jeden komplet przemiennikowy powinien obejmować następujące elementy: 1. Przemiennik 1 szt. w pełni kompatybilny z przemiennikami Motorola DR-3000 zainstalowanymi i funkcjonującymi w ramach systemu łączności analogowo cyfrowej na potrzeby systemu Państwowe Ratownictwo Medyczne na terenie województwa, zapewnia jednoczesną retransmisje dwóch kanałów (głosowych albo danych) w trybie TDMA, możliwość pracy w trybie analogowym albo cyfrowym, wsparcie dla wielu lokalizacji wsparcie dla zwiększenia pojemności i lokalizacji moc wyjściowa z zakresu 1-25 W, przystosowany do pracy ciągłej, pasmo pracy MHz, zakres temperatur -30 C do +60 C, typ wokodera cyfrowego AMBE+2, protokół cyfrowy ETSI-TS ,2 i 3, przewód do awaryjnego zasilania, przemiennik akumulator. 2. Filtr dupleksowy - 1 szt. filtr dupleksowy na wymagane częstotliwości, o wymaganym odstępie min. Tx i RX 500 khz, tłumieniu w paśmie zaporowym nie gorszym niż 85 db a w paśmie przepustowym nie większym niż 1,5 db, zestrojony przez producenta, dostarczony z protokołem pomiarów wykonanym przez producenta, posiadający trwałe oznaczenia zakresu pracy, temperatura pracy -40 C do 60 C, moc doprowadzona max 350 W, waga max 22 kg, wymiary max 80 X 50 X 22 cm, złącza typ N. 3. Przewód antenowy 50 m 1/2 cala 1 szt. tłumienie przy 200 MHz max 3,1 db/100m, parametry porównywalne lub lepsze z przewodem firmy ANDREW LDF4-50A. 1

funkcjonowania systemu Państwowe Ratownictwo Medyczne na terenie województwa Wielkopolskiego, opartym na przemiennikach MOTOTRBO DR 3000 oraz oprogramowaniu dyspozytorskim ConSel.

2 4. Wtyk N do przewodu 1/2 cala 2 szt. parametrach porównywalnych z wtykiem firmy ANDREW. 5. Gniazdo N do przewodu 1/2 cala 2 szt. na w/w przewód o parametrach porównywalnych z wtykiem firmy ANDREW. 6. Uziemiacz do przewodu 1/2 cala 2 szt. porównywalny do uziemiacza firmy ANDREW SG12-06B2A. 7. Wieszak do przewodu 1/2 cala 30 szt. 1 kpl. porównywalny do uchwytu FIMO , uchwyt mocujący dla dwóch przewodów, odległość nie większa niż 1m. 8. Przewód antenowy 3 m 1/2 cala super giętki 1 szt, porównywalnych parametrach z przewodem firmy ANDREW FSJ4-50B, tłumienie przy 200MHz max 4,91 db/100m. 9. Przewód antenowy 7 m 1/4 cala - 1 szt. porównywalnych parametrach z przewodem firmy ANDREW FSJ1-50A, tłumienie przy 200MHz max 8,41 db/100m. 10. Wtyk N do przewodu 1/4 cala 5 szt. parametrach porównywalnych z wtykiem firmy ANDREW. 11. Wtyk BNC do przewodu 1/4 cala 1 szt. o parametrach porównywalnych z wtykiem firmy ANDREW 12. Przewód do zabezpieczeń przepięciowych 1 szt. 20 m. przekrój min 16mm2, linka miedziana, podłączenie do istniejącej instalacji odgromowej. 13. Wyłącznik nadmiarowo-prądowy typu S C10A 1 szt. 14. Ogranicznik przepięć klasy B+C 2 szt. klasa zabezpieczeń: B+ C, maksymalne napięcie pracy Uc: 280V AC, prąd impulsowy (10/350us) Iimp: 7kA, prąd maksymalny (8/20) Imax: 50kA, napięcie obnizone: <900V, klasa szczelności: IP20, przekroje przyłączy: max. 25mm2. 2

porównywalny do uchwytu FIMO 6115530214, uchwyt mocujący dla dwóch przewodów, odległość nie większa niż 1m. 8.

3 15. Licznik prądu elektrycznego 1-fazowy 1 szt. 16. Obudowa natynkowa 1 szt. do zabudowy elementów z pkt 13, 14, Akumulator 12V 120Ah 1 szt. zwarta konstrukcja - monoblok, bezobsługowy (w zakresie uzupełnienia elektrolitu), wentylacja zgodnie z wymogami DIN VDE 0510, temperatura pracy -20 C do +50 C, możliwość pracy w dowolnym położeniu, przewidziana eksploatacja lat. 18. Listwa elektryczna (8 gniazd wersja rack 19cali) 1 szt. Napięcie znamionowe: 230 V AC, Prąd maksymalny: 16 A, System ochrony: 2P+Z, Stopień ochrony: IP 20, Prąd udarowy: 6,5 ka. 19. Auto Przetwornica z układem ładowania AutoSinus szt. praca z akumulatora 12V, moc wyjściowa 200W, napięcie wyjściowe 230 V, kształt napięcia wyjściowego: SINUSOIDA, częstotliwość napięcia wyjściowego 50 Hz +/-0,5 Hz, zabezpieczenie przeciwzwarciowe elektroniczne, zabezpieczenie przeciążeniowe elektroniczne + bezpiecznik, czas przełączania na pracę z akumulatora nie dłuższy niż 10 ms, moc układu ładowania 50W, progi przełączania sieć akumulator ~184 V - ~264 V, oscylogram napięcia wyjściowego przetwornicy dostarczony przez producenta Router ze sprzętowym VPN 1 szt. z porównywalnymi parametrami do Cisco RV042-EU 2xWAN VPN Router, dwa porty WAN, wbudowane 4 porty przełącznika 10/100 Ethernet, pełne wsparcie dla maksymalnie 50 połączeń IPsec VPN, zaawansowana zapora sieciowa SPI. 21. Szafa rack do zabudowy przemiennika 1 szt. szafa wolnostojąca, szafa zabezpieczona zamkiem, przeznaczona do instalacji: przemiennika, dupleksera, akumulatora i osprzętu, połka 19 cali x 660mm szt. 2, wymiary: 19 cali min. wys. 33U 600x800 mm. 3

przewidziana eksploatacja 10-12 lat. 18. Listwa elektryczna (8 gniazd wersja rack 19cali) 1 szt.

4 22. Antena bazowa 1 szt. kolinearna 2 x 5/8 λ zysk nie mniej niż 5,15 dbi, współczynnik fali SWR w zakresach częstotliwości pracy < 1,5 charakterystyka promieniowania dookólna, pasmo pracy VHF MHz /min. 20 MHz/, rodzaj złącza N, średnica masztu mocującego max 40 mm, zaciski odgromowe na korpusie mocującym, długość całkowita nie mniej niż 300 cm, maksymalna prędkość wiatru 45 m/s, masa całkowita nie więcej niż 1,5 kg, zakres temperatur pracy - 40o C do + 70o C nie składana wykonana z jednolitego materiału odpornego na korozję. 23. Zabezpieczenie przepięciowe odgromowe 1 szt. wymagane pasmo pracy min MHz, stratność nie większa niż 0.2 db, impedancja 50 Ω złącza N gniazdo, wtyk. max. wytrzymałość prądowa 5000 A (8/20 us) SWR nie gorszy w paśmie pracy niż 1,2 24. Zestaw taśm do zabezpieczenia złącz 1 szt. komplet składający się z 5 taśm parametry porównywalne z zestawem firmy ANDREW 25. Listwa 5 gniazd rack 19, w zabudowie zdalny wyłącznik po sieci LAN 1 szt. odczyt danych w czasie rzeczywistym bez konieczności odświeżania strony, możliwość przełączania do 5-ciu przekaźników bezpośrednio ze strony WWW, Watchdog IP do 5 urządzeń IP, pomiar temperatury otoczenia (5 punktów) i napięcia zasilania urządzenia, powiadamianie mailem o zaprogramowanych zdarzeniach, powiadamianie SNMP TRAP o zaprogramowanych zdarzeniach, automatyczne wysyłanie SNMP TRAP z wartością lub stanem wejścia, obsługiwane protokoły: HTTP, SNMP, SMTP, SNTP, ICMP, DNS, DHCP, temperatura pracy: -20 C do +85 C, listwa 5 gniazd rack 19 niezależnie sterowanych po IP, prąd 10 A/gniazdo. 26. Oprogramowanie do monitorowania tuneli VPN 1 szt. aplikacja agenta, instalowana na urządzeniach typu RaspberryPi lub BeagleBone (komputery jednopłytkowe), monitorująca urządzenie sieciowe (router, switch) i przesyłająca dane na temat monitoringu do centralnej bazy danych 4

20 MHz/, rodzaj złącza N, średnica masztu mocującego max 40 mm, zaciski odgromowe na korpusie mocującym, długość całkowita nie mniej niż 300 cm, maksymalna prędkość wiatru 45 m/s, masa całkowita nie

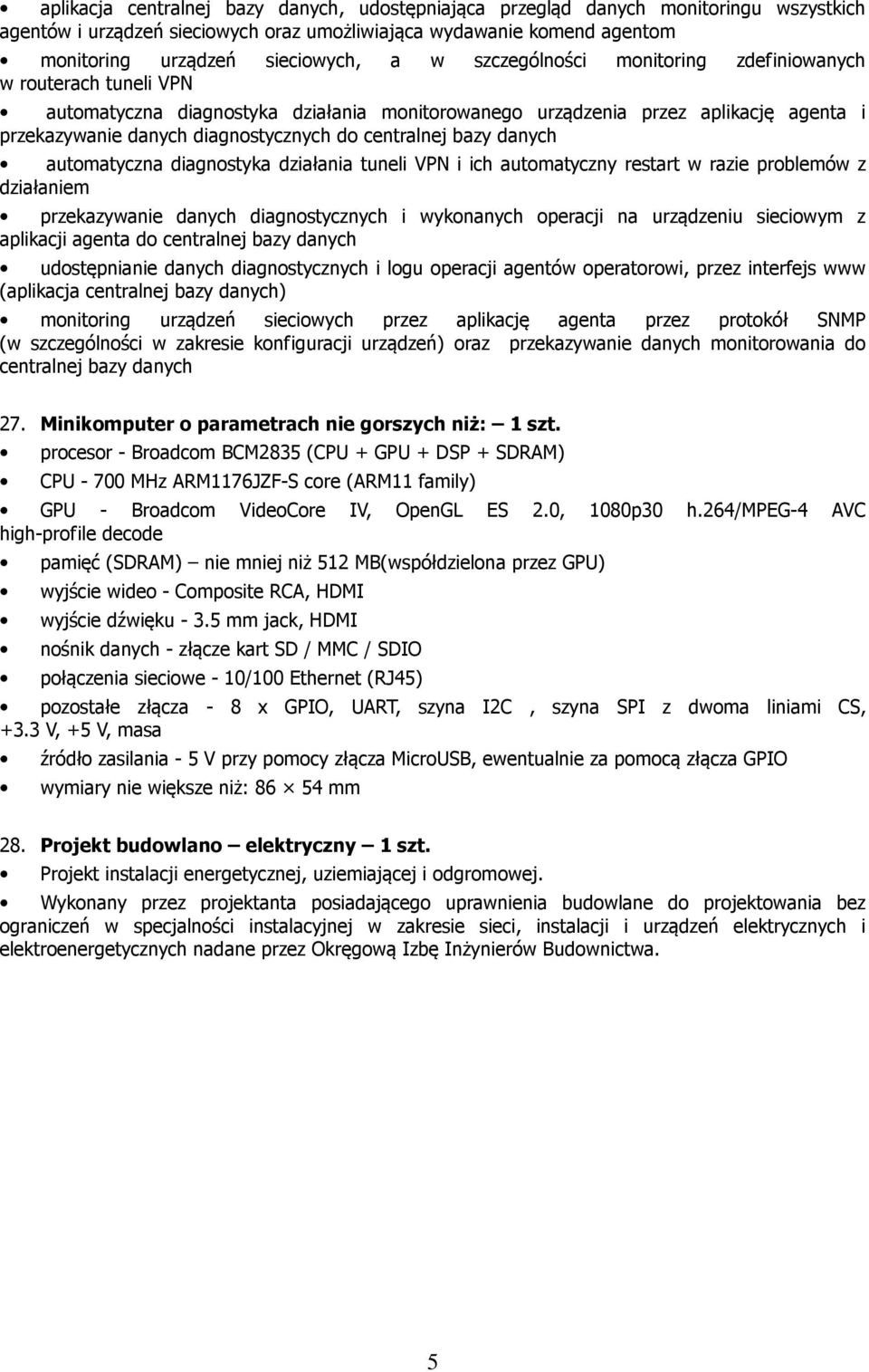

5 aplikacja centralnej bazy danych, udostępniająca przegląd danych monitoringu wszystkich agentów i urządzeń sieciowych oraz umożliwiająca wydawanie komend agentom monitoring urządzeń sieciowych, a w szczególności monitoring zdefiniowanych w routerach tuneli VPN automatyczna diagnostyka działania monitorowanego urządzenia przez aplikację agenta i przekazywanie danych diagnostycznych do centralnej bazy danych automatyczna diagnostyka działania tuneli VPN i ich automatyczny restart w razie problemów z działaniem przekazywanie danych diagnostycznych i wykonanych operacji na urządzeniu sieciowym z aplikacji agenta do centralnej bazy danych udostępnianie danych diagnostycznych i logu operacji agentów operatorowi, przez interfejs www (aplikacja centralnej bazy danych) monitoring urządzeń sieciowych przez aplikację agenta przez protokół SNMP (w szczególności w zakresie konfiguracji urządzeń) oraz przekazywanie danych monitorowania do centralnej bazy danych 27. Minikomputer o parametrach nie gorszych niż: 1 szt. procesor - Broadcom BCM2835 (CPU + GPU + DSP + SDRAM) CPU MHz ARM1176JZF-S core (ARM11 family) GPU - Broadcom VideoCore IV, OpenGL ES 2.0, 1080p30 h.264/mpeg-4 AVC high-profile decode pamięć (SDRAM) nie mniej niż 512 MB(współdzielona przez GPU) wyjście wideo - Composite RCA, HDMI wyjście dźwięku mm jack, HDMI nośnik danych - złącze kart SD / MMC / SDIO połączenia sieciowe - 10/100 Ethernet (RJ45) pozostałe złącza - 8 x GPIO, UART, szyna I2C, szyna SPI z dwoma liniami CS, +3.3 V, +5 V, masa źródło zasilania - 5 V przy pomocy złącza MicroUSB, ewentualnie za pomocą złącza GPIO wymiary nie większe niż: mm 28. Projekt budowlano elektryczny 1 szt. Projekt instalacji energetycznej, uziemiającej i odgromowej. Wykonany przez projektanta posiadającego uprawnienia budowlane do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych nadane przez Okręgową Izbę Inżynierów Budownictwa. 5

bazy danych automatyczna diagnostyka działania tuneli VPN i ich automatyczny restart w razie problemów z działaniem przekazywanie danych diagnostycznych i wykonanych operacji na urządzeniu sieciowym
