1 Załącznik nr 4 SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA Przedmiotem zamówienia jest dostawa fabrycznie nowych urządzeń i wykonanie instalacji 3 stacji retransmisyjnych z systemami antenowymi i osprzętem, 3 duplexerów, serwera, routera dla radioserwerów, konfiguracja sieci VPN LAN wraz z oprogramowaniem ConSEL firmy Aksel Ukompletowanie stacji retransmisyjnej: 1) przemiennik - stacja retransmisyjna - analogowo-cyfrowa szt.1, 2) antena bazowa szt.1, 3) filtr dupleksowy szt.1, 4) przewód antenowy 50 m ½ cala, 5) wtyk N na w/w szt.1, 6) gniazdo N na w/w szt.1, 7) uziemiacz do w/w przewodu szt.3, 8) wieszak do w/w przewodu szt.50, 9) zestaw taśm do zabezpieczenia złącz kpl. szt.1, 10) przewód antenowy 3m super giętki, 11) wtyk N na w/w, 12) gniazdo N na w/w, 13) przewód antenowy 1/4cala super giętki 7m, 14) wtyk N na w/w szt.5, 15) wtyk BNC na w/w szt.1, 16) przewód do zabezpieczeń przepięciowych 20 m, 17) zabezpieczenie przepięciowe - odgromowe szt.1, 18) akumulator 12V 120 Ah szt.1, 19) wyłącznik nadmiarowo-prądowy szt.1, 20) ogranicznik przepięć klasy B+C, szt.1, 21) licznik prądu elektrycznego szt.1, 22) listwa elektryczna przepięciowa (8 gniazd wersja rackowa) szt.1, 23) listwa elektryczna przepięciowa (5 gniazd wersja rackowa) szt.1, 24) router z sprzętowym VPNem szt.1, 25) Przetwornica z układem ładowania szt.1, 26) Kara 8 przekaźników szt.1, 27) szafa rackowa zewnętrzna do zabudowy przemiennika i osprzętu szt.1, ZESTAW RETRANSMISJI X szt.3 1). Przemiennik w pełni kompatybilny z przemiennikami Motorola DR3000 zainstalowanymi w zarządzaniu kryzysowym na terenie województwa - zapewnia jednoczesne retransmisje dwóch kanałów (głosowych albo danych) w trybie TDMA, - możliwość pracy analogowo albo cyfrowo, - wsparcie dla wielu lokalizacji (IP Site Connect), - moc wyjściowa z zakresu 1-25W, - przystosowany do pracy ciągłej, - dynamiczny tryb mieszany, - pasmo pracy MHz, - zakres temperatur -30st.C do +60st.C, - typ wokodera cyfrowego AMBE+2, - protokół cyfrowy ETSI-TS ,2&3, - przewód do awaryjnego zasilania, przemiennik akumulator.

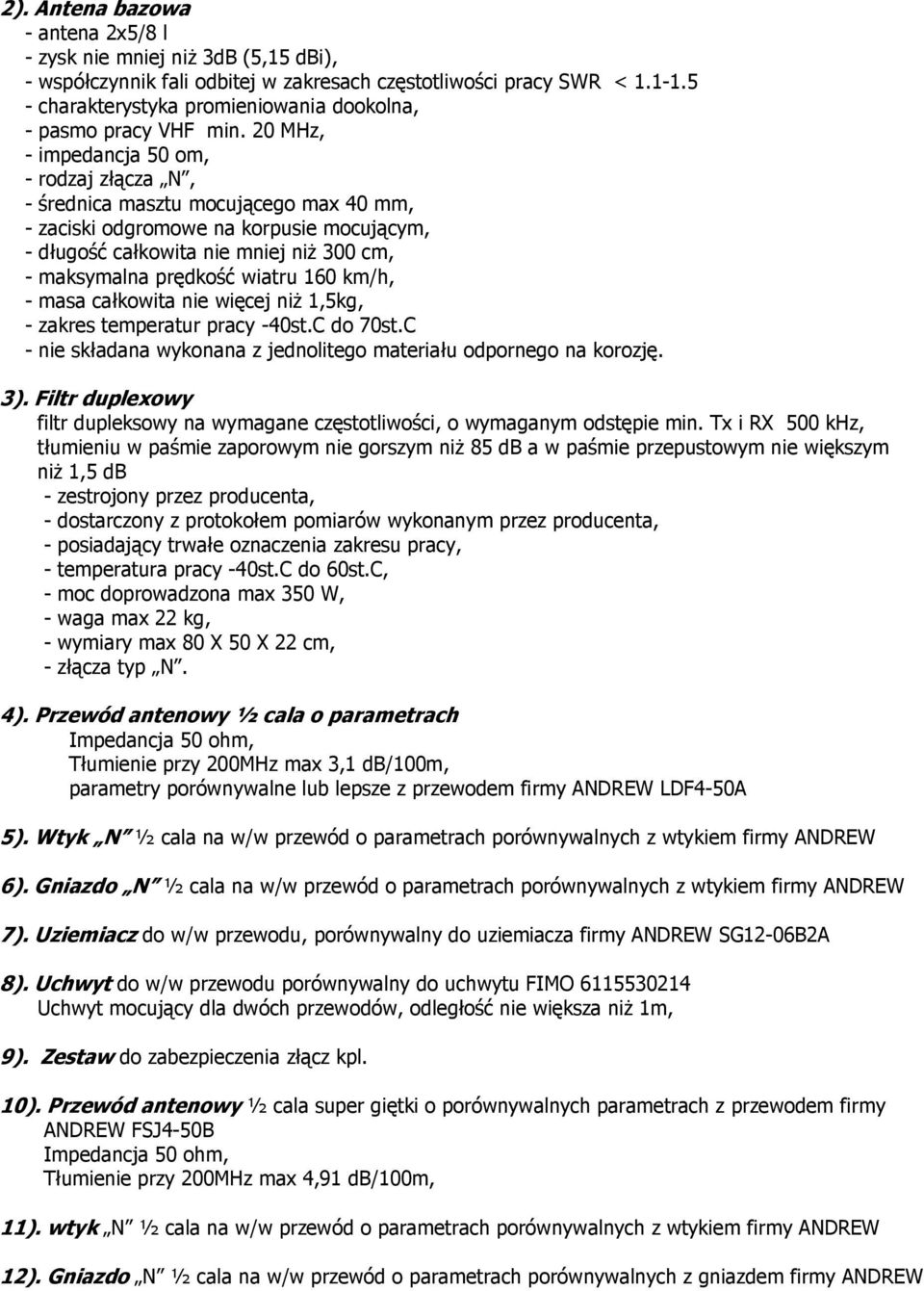

2 2). Antena bazowa - antena 2x5/8 l - zysk nie mniej niż 3dB (5,15 dbi), - współczynnik fali odbitej w zakresach częstotliwości pracy SWR < charakterystyka promieniowania dookolna, - pasmo pracy VHF min. 20 MHz, - impedancja 50 om, - rodzaj złącza N, - średnica masztu mocującego max 40 mm, - zaciski odgromowe na korpusie mocującym, - długość całkowita nie mniej niż 300 cm, - maksymalna prędkość wiatru 160 km/h, - masa całkowita nie więcej niż 1,5kg, - zakres temperatur pracy -40st.C do 70st.C - nie składana wykonana z jednolitego materiału odpornego na korozję. 3). Filtr duplexowy filtr dupleksowy na wymagane częstotliwości, o wymaganym odstępie min. Tx i RX 500 khz, tłumieniu w paśmie zaporowym nie gorszym niż 85 db a w paśmie przepustowym nie większym niż 1,5 db - zestrojony przez producenta, - dostarczony z protokołem pomiarów wykonanym przez producenta, - posiadający trwałe oznaczenia zakresu pracy, - temperatura pracy -40st.C do 60st.C, - moc doprowadzona max 350 W, - waga max 22 kg, - wymiary max 80 X 50 X 22 cm, - złącza typ N. 4). Przewód antenowy ½ cala o parametrach Impedancja 50 ohm, Tłumienie przy 200MHz max 3,1 db/100m, parametry porównywalne lub lepsze z przewodem firmy ANDREW LDF4-50A 5). Wtyk N ½ cala na w/w przewód o parametrach porównywalnych z wtykiem firmy ANDREW 6). Gniazdo N ½ cala na w/w przewód o parametrach porównywalnych z wtykiem firmy ANDREW 7). Uziemiacz do w/w przewodu, porównywalny do uziemiacza firmy ANDREW SG12-06B2A 8). Uchwyt do w/w przewodu porównywalny do uchwytu FIMO Uchwyt mocujący dla dwóch przewodów, odległość nie większa niż 1m, 9). Zestaw do zabezpieczenia złącz kpl. 10). Przewód antenowy ½ cala super giętki o porównywalnych parametrach z przewodem firmy ANDREW FSJ4-50B Impedancja 50 ohm, Tłumienie przy 200MHz max 4,91 db/100m, 11). wtyk N ½ cala na w/w przewód o parametrach porównywalnych z wtykiem firmy ANDREW 12). Gniazdo N ½ cala na w/w przewód o parametrach porównywalnych z gniazdem firmy ANDREW

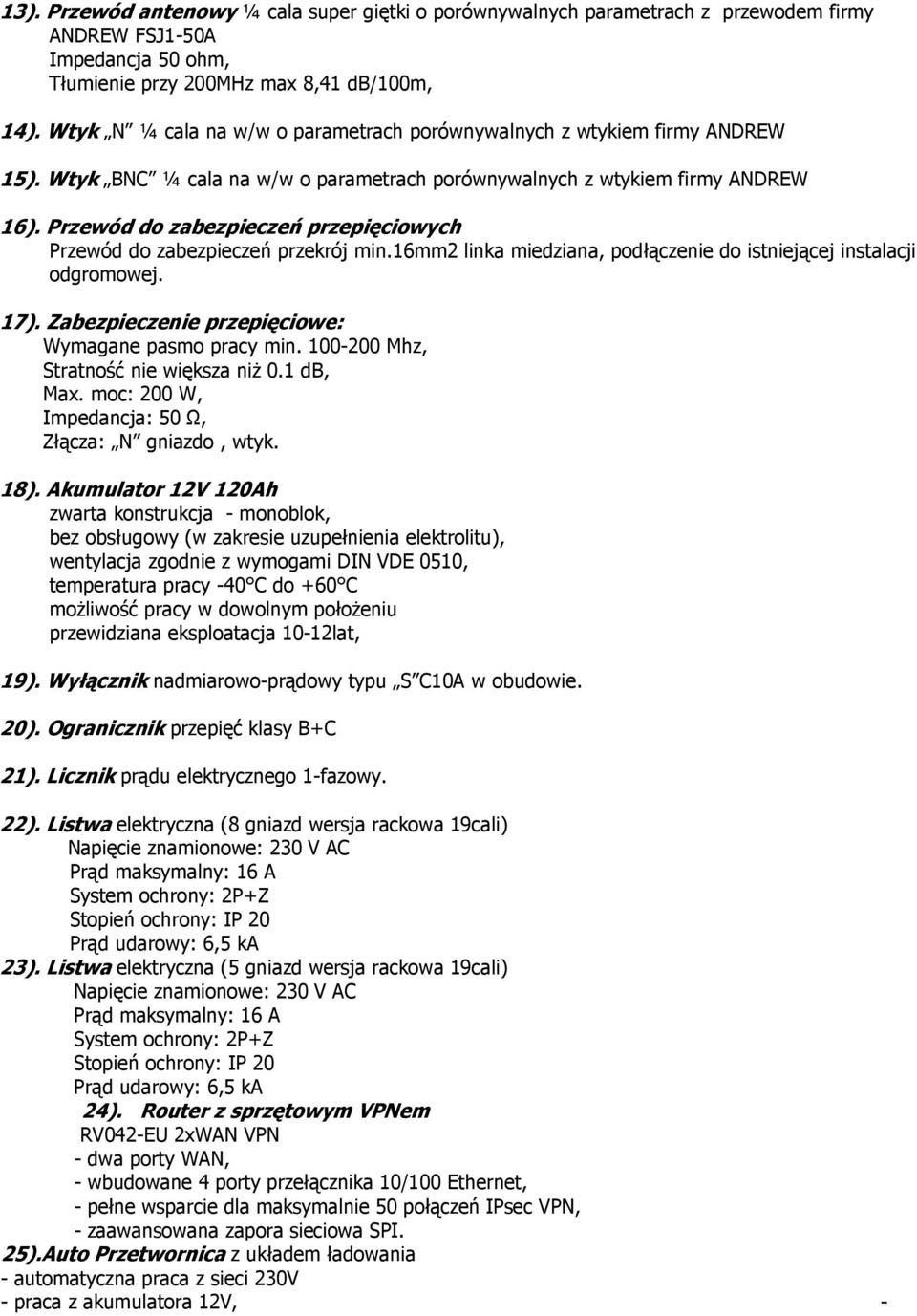

3 13). Przewód antenowy ¼ cala super giętki o porównywalnych parametrach z przewodem firmy ANDREW FSJ1-50A Impedancja 50 ohm, Tłumienie przy 200MHz max 8,41 db/100m, 14). Wtyk N ¼ cala na w/w o parametrach porównywalnych z wtykiem firmy ANDREW 15). Wtyk BNC ¼ cala na w/w o parametrach porównywalnych z wtykiem firmy ANDREW 16). Przewód do zabezpieczeń przepięciowych Przewód do zabezpieczeń przekrój min.16mm2 linka miedziana, podłączenie do istniejącej instalacji odgromowej. 17). Zabezpieczenie przepięciowe: Wymagane pasmo pracy min Mhz, Stratność nie większa niż 0.1 db, Max. moc: 200 W, Impedancja: 50 Ω, Złącza: N gniazdo, wtyk. 18). Akumulator 12V 120Ah zwarta konstrukcja - monoblok, bez obsługowy (w zakresie uzupełnienia elektrolitu), wentylacja zgodnie z wymogami DIN VDE 0510, temperatura pracy -40 C do +60 C możliwość pracy w dowolnym położeniu przewidziana eksploatacja 10-12lat, 19). Wyłącznik nadmiarowo-prądowy typu S C10A w obudowie. 20). Ogranicznik przepięć klasy B+C 21). Licznik prądu elektrycznego 1-fazowy. 22). Listwa elektryczna (8 gniazd wersja rackowa 19cali) Napięcie znamionowe: 230 V AC Prąd maksymalny: 16 A System ochrony: 2P+Z Stopień ochrony: IP 20 Prąd udarowy: 6,5 ka 23). Listwa elektryczna (5 gniazd wersja rackowa 19cali) Napięcie znamionowe: 230 V AC Prąd maksymalny: 16 A System ochrony: 2P+Z Stopień ochrony: IP 20 Prąd udarowy: 6,5 ka 24). Router z sprzętowym VPNem RV042-EU 2xWAN VPN - dwa porty WAN, - wbudowane 4 porty przełącznika 10/100 Ethernet, - pełne wsparcie dla maksymalnie 50 połączeń IPsec VPN, - zaawansowana zapora sieciowa SPI. 25).Auto Przetwornica z układem ładowania - automatyczna praca z sieci 230V - praca z akumulatora 12V, -

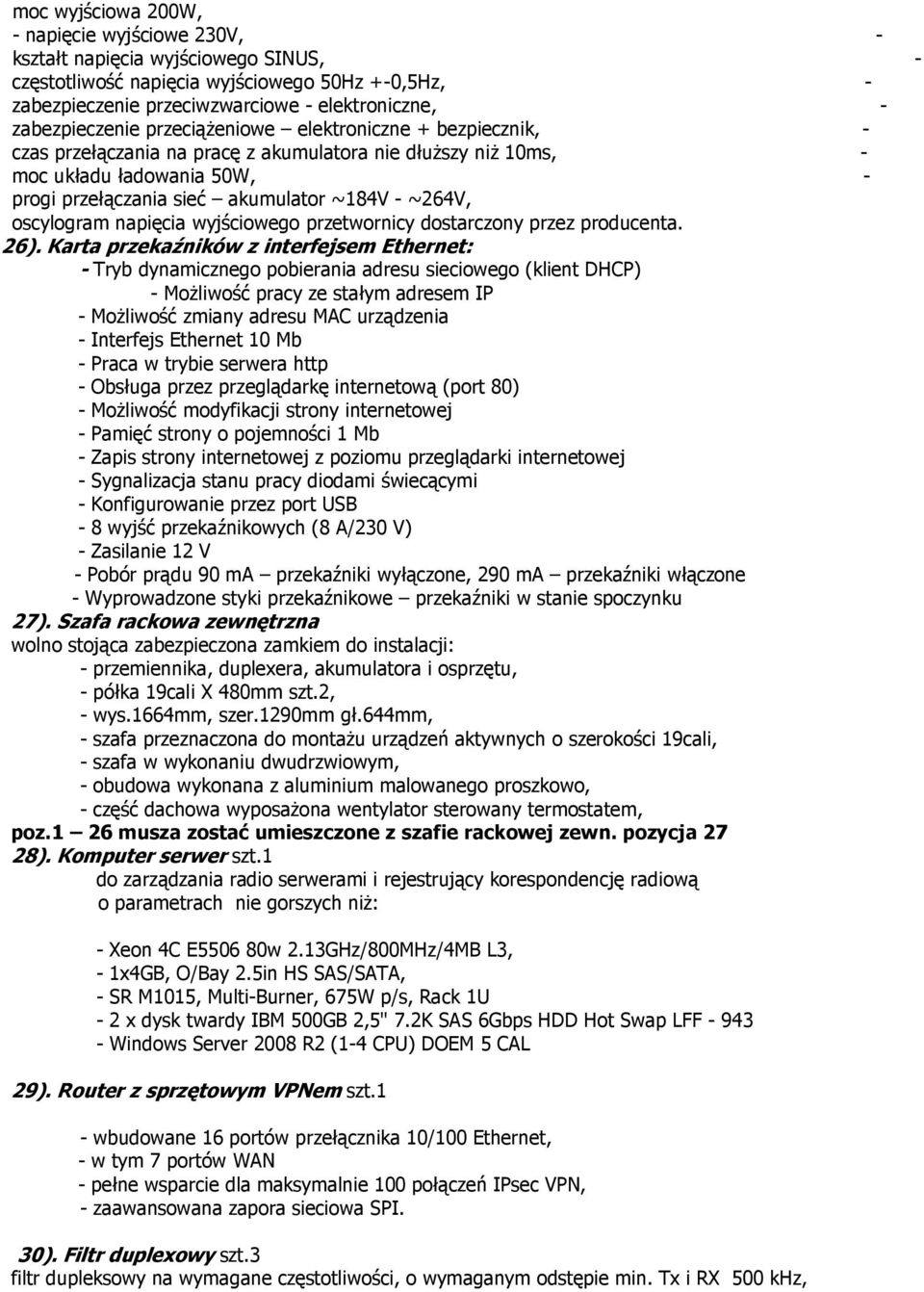

4 moc wyjściowa 200W, - napięcie wyjściowe 230V, - kształt napięcia wyjściowego SINUS, - częstotliwość napięcia wyjściowego 50Hz +-0,5Hz, - zabezpieczenie przeciwzwarciowe - elektroniczne, - zabezpieczenie przeciążeniowe elektroniczne + bezpiecznik, - czas przełączania na pracę z akumulatora nie dłuższy niż 10ms, - moc układu ładowania 50W, - progi przełączania sieć akumulator ~184V - ~264V, oscylogram napięcia wyjściowego przetwornicy dostarczony przez producenta. 26). Karta przekaźników z interfejsem Ethernet: - Tryb dynamicznego pobierania adresu sieciowego (klient DHCP) - Możliwość pracy ze stałym adresem IP - Możliwość zmiany adresu MAC urządzenia - Interfejs Ethernet 10 Mb - Praca w trybie serwera http - Obsługa przez przeglądarkę internetową (port 80) - Możliwość modyfikacji strony internetowej - Pamięć strony o pojemności 1 Mb - Zapis strony internetowej z poziomu przeglądarki internetowej - Sygnalizacja stanu pracy diodami świecącymi - Konfigurowanie przez port USB - 8 wyjść przekaźnikowych (8 A/230 V) - Zasilanie 12 V - Pobór prądu 90 ma przekaźniki wyłączone, 290 ma przekaźniki włączone - Wyprowadzone styki przekaźnikowe przekaźniki w stanie spoczynku 27). Szafa rackowa zewnętrzna wolno stojąca zabezpieczona zamkiem do instalacji: - przemiennika, duplexera, akumulatora i osprzętu, - półka 19cali X 480mm szt.2, - wys.1664mm, szer.1290mm gł.644mm, - szafa przeznaczona do montażu urządzeń aktywnych o szerokości 19cali, - szafa w wykonaniu dwudrzwiowym, - obudowa wykonana z aluminium malowanego proszkowo, - część dachowa wyposażona wentylator sterowany termostatem, poz.1 26 musza zostać umieszczone z szafie rackowej zewn. pozycja 27 28). Komputer serwer szt.1 do zarządzania radio serwerami i rejestrujący korespondencję radiową o parametrach nie gorszych niż: - Xeon 4C E w 2.13GHz/800MHz/4MB L3, - 1x4GB, O/Bay 2.5in HS SAS/SATA, - SR M1015, Multi-Burner, 675W p/s, Rack 1U - 2 x dysk twardy IBM 500GB 2,5" 7.2K SAS 6Gbps HDD Hot Swap LFF Windows Server 2008 R2 (1-4 CPU) DOEM 5 CAL 29). Router z sprzętowym VPNem szt.1 - wbudowane 16 portów przełącznika 10/100 Ethernet, - w tym 7 portów WAN - pełne wsparcie dla maksymalnie 100 połączeń IPsec VPN, - zaawansowana zapora sieciowa SPI. 30). Filtr duplexowy szt.3 filtr dupleksowy na wymagane częstotliwości, o wymaganym odstępie min. Tx i RX 500 khz,

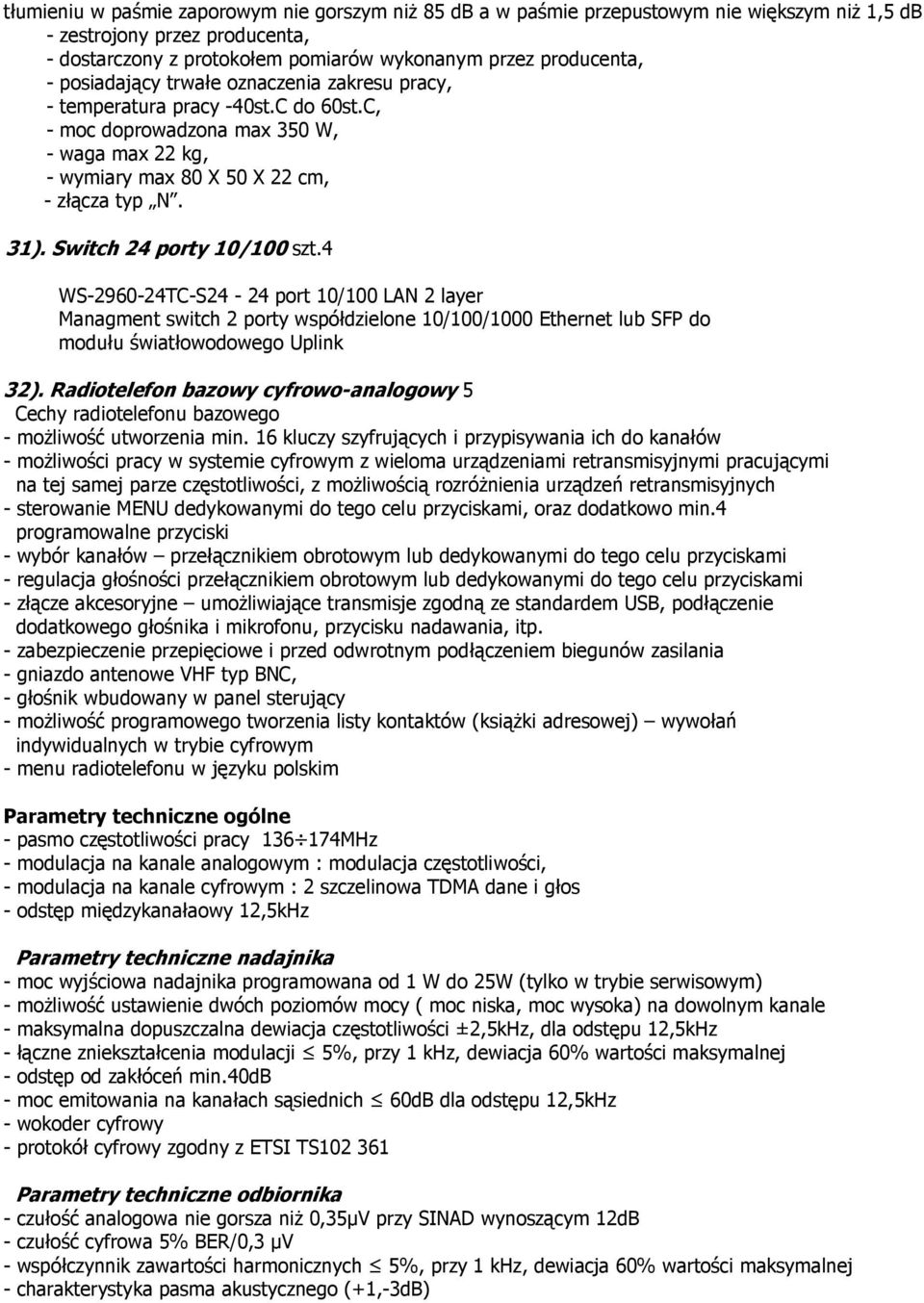

5 tłumieniu w paśmie zaporowym nie gorszym niż 85 db a w paśmie przepustowym nie większym niż 1,5 db - zestrojony przez producenta, - dostarczony z protokołem pomiarów wykonanym przez producenta, - posiadający trwałe oznaczenia zakresu pracy, - temperatura pracy -40st.C do 60st.C, - moc doprowadzona max 350 W, - waga max 22 kg, - wymiary max 80 X 50 X 22 cm, - złącza typ N. 31). Switch 24 porty 10/100 szt.4 WS TC-S24-24 port 10/100 LAN 2 layer Managment switch 2 porty współdzielone 10/100/1000 Ethernet lub SFP do modułu światłowodowego Uplink 32). Radiotelefon bazowy cyfrowo-analogowy 5 Cechy radiotelefonu bazowego - możliwość utworzenia min. 16 kluczy szyfrujących i przypisywania ich do kanałów - możliwości pracy w systemie cyfrowym z wieloma urządzeniami retransmisyjnymi pracującymi na tej samej parze częstotliwości, z możliwością rozróżnienia urządzeń retransmisyjnych - sterowanie MENU dedykowanymi do tego celu przyciskami, oraz dodatkowo min.4 programowalne przyciski - wybór kanałów przełącznikiem obrotowym lub dedykowanymi do tego celu przyciskami - regulacja głośności przełącznikiem obrotowym lub dedykowanymi do tego celu przyciskami - złącze akcesoryjne umożliwiające transmisje zgodną ze standardem USB, podłączenie dodatkowego głośnika i mikrofonu, przycisku nadawania, itp. - zabezpieczenie przepięciowe i przed odwrotnym podłączeniem biegunów zasilania - gniazdo antenowe VHF typ BNC, - głośnik wbudowany w panel sterujący - możliwość programowego tworzenia listy kontaktów (książki adresowej) wywołań indywidualnych w trybie cyfrowym - menu radiotelefonu w języku polskim Parametry techniczne ogólne - pasmo częstotliwości pracy MHz - modulacja na kanale analogowym : modulacja częstotliwości, - modulacja na kanale cyfrowym : 2 szczelinowa TDMA dane i głos - odstęp międzykanałaowy 12,5kHz Parametry techniczne nadajnika - moc wyjściowa nadajnika programowana od 1 W do 25W (tylko w trybie serwisowym) - możliwość ustawienie dwóch poziomów mocy ( moc niska, moc wysoka) na dowolnym kanale - maksymalna dopuszczalna dewiacja częstotliwości ±2,5kHz, dla odstępu 12,5kHz - łączne zniekształcenia modulacji 5%, przy 1 khz, dewiacja 60% wartości maksymalnej - odstęp od zakłóceń min.40db - moc emitowania na kanałach sąsiednich 60dB dla odstępu 12,5kHz - wokoder cyfrowy - protokół cyfrowy zgodny z ETSI TS Parametry techniczne odbiornika - czułość analogowa nie gorsza niż 0,35µV przy SINAD wynoszącym 12dB - czułość cyfrowa 5% BER/0,3 µv - współczynnik zawartości harmonicznych 5%, przy 1 khz, dewiacja 60% wartości maksymalnej - charakterystyka pasma akustycznego (+1,-3dB)

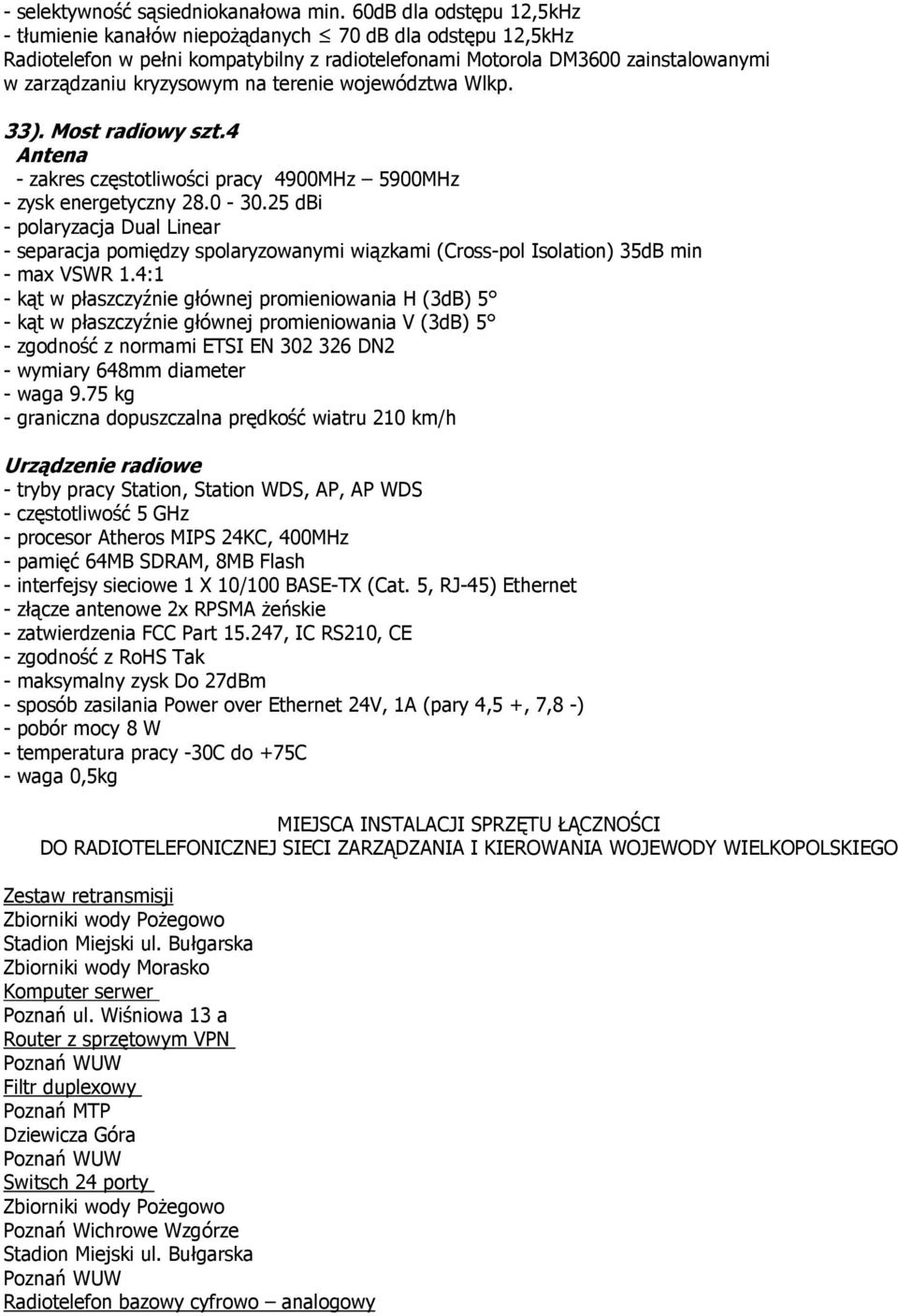

6 - selektywność sąsiedniokanałowa min. 60dB dla odstępu 12,5kHz - tłumienie kanałów niepożądanych 70 db dla odstępu 12,5kHz Radiotelefon w pełni kompatybilny z radiotelefonami Motorola DM3600 zainstalowanymi w zarządzaniu kryzysowym na terenie województwa Wlkp. 33). Most radiowy szt.4 Antena - zakres częstotliwości pracy 4900MHz 5900MHz - zysk energetyczny dbi - polaryzacja Dual Linear - separacja pomiędzy spolaryzowanymi wiązkami (Cross-pol Isolation) 35dB min - max VSWR 1.4:1 - kąt w płaszczyźnie głównej promieniowania H (3dB) 5 - kąt w płaszczyźnie głównej promieniowania V (3dB) 5 - zgodność z normami ETSI EN DN2 - wymiary 648mm diameter - waga 9.75 kg - graniczna dopuszczalna prędkość wiatru 210 km/h Urządzenie radiowe - tryby pracy Station, Station WDS, AP, AP WDS - częstotliwość 5 GHz - procesor Atheros MIPS 24KC, 400MHz - pamięć 64MB SDRAM, 8MB Flash - interfejsy sieciowe 1 X 10/100 BASE-TX (Cat. 5, RJ-45) Ethernet - złącze antenowe 2x RPSMA żeńskie - zatwierdzenia FCC Part , IC RS210, CE - zgodność z RoHS Tak - maksymalny zysk Do 27dBm - sposób zasilania Power over Ethernet 24V, 1A (pary 4,5 +, 7,8 -) - pobór mocy 8 W - temperatura pracy -30C do +75C - waga 0,5kg MIEJSCA INSTALACJI SPRZĘTU ŁĄCZNOŚCI DO RADIOTELEFONICZNEJ SIECI ZARZĄDZANIA I KIEROWANIA WOJEWODY WIELKOPOLSKIEGO Zestaw retransmisji Zbiorniki wody Pożegowo Stadion Miejski ul. Bułgarska Zbiorniki wody Morasko Komputer serwer Poznań ul. Wiśniowa 13 a Router z sprzętowym VPN Filtr duplexowy Poznań MTP Dziewicza Góra Switsch 24 porty Zbiorniki wody Pożegowo Poznań Wichrowe Wzgórze Stadion Miejski ul. Bułgarska Radiotelefon bazowy cyfrowo analogowy

7 Straż Graniczna Lotnisko Ławica Poznań ul. Wiśniowa 13 a Poznań Wichrowe Wzgórze Poznań ul. Rycerska RSPR Most radiowy Zbiorniki wody Pożegowo Stadion Miejski ul. Bułgarska Poznań Wichrowe Wzgórze Tarnowo Podgórne Straż Miejska.. (podpis i pieczęć Wykonawcy)
