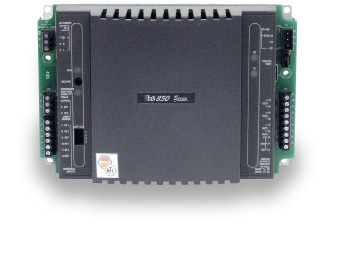

1 Andover ContinuumTM Sterowniki serii b3850 Andover ContinuumTM należą do rodziny sterowników BACnet, które komunikują się po magistrali RS-485 ze sterownikiem nadrzędnym wykorzystując protokół komunikacyjny BACnet MS/TP.

2 02 Andover Continuum Opis produktu Sterowniki b3850, b3851 oraz b3853 są przeznaczone bezpośredniego sterowania pojedynczych urządzeń takich jak skrzynki VAV, klimakonwektory, pompy ciepła, zespoły wentylatorów etc. Doskonale nadają się do sterowania urządzeń VAV z osobnym siłownikiem przepustnicy. Posiadając wbudowany port rozszerzeń pozwalają na zwiększenie ilości wejść/wyjść w bardziej wymagających zastosowaniach. CHARAKTERYSTYKA PRODUKTU Komunikacja BACnet MS/TP umożliwia integrację z urządzeniami innych producentów Wspiera 18 obiektów BACnet, m.in. Trendy, Harmonogramy, Kalendarze i Pętle Silny, elastyczny sterownik do zaawansowanych zastosowań Możliwość zwiększenia ilości we/wy Pamięć Flash zapewnia najwyższą niezawodność zawiera system operacyjny, programy użytkowe i dane robocze Opcjonalny wyświetlacz z klawiaturą (osobny montaż) Pozwala na zapamiętywanie logów zmiennych Opcja lokalnego interfejsu operatora Smart Sensor Wbudowany port serwisowy Profil urządzenia B-AAC z obsługą lokalnych trendów Możliwe zastosowania sterowników serii b3850: b3850, posiada 4 wejścia uniwersalne oraz wbudowany czujnik przepływu powietrza, sterownik przeznaczony do urządzeń VAV z pojedynczym kanałem. b3851, posiada 4 wejścia uniwersalne, bezwbudowanego czujnika przepływu powietrza, sterownik przeznaczony do klimakonwektorów i pomp ciepła. b3853, posiada 4 wejścia uniwersalne oraz 2 wbudowane czujniki przepływu powietrza, sterownik przeznaczony do urządzeń VAV z podwójnym kanałem. Wszystkie 3 typy sterowników posiadają wejście dla czujnika pomieszczeniowego temperatury lub interfejsu operatora Smart Sensor Andover Continuum, 3 wyjściowe przekaźniki załączne oraz 1 przekaźnikowe wyjście trójstanowe. Sterowniki serii b3850 posiadają nielotną pamięć typu Flash, zwiększoną pojemność pamięci RAM oraz szybki 32-bitowy procesor nowej generacji, udostępniają także duże pojemności pamięci na aplikacje i dane robocze. Jako sterowniki w pełni BACnet-owe, sterowniki serii b3850 mogą komunikować się z innymi urządzeniami BACnet poprzez sieć MS/TP, stosując się dokładnie do wymagań standardu ANSI/ASHRAE Sterowniki serii b3850 posiadają oficjalne certyfikaty zgodności wydane przez BTL (BACnet Testing Laboratory) i posiadają profil B-AAC (BACnet Advanced Application Controller). Współpracując ze sterownikami nadrzędnymi Andover Continuum typu b4920 lub bcx1 stanowią element sieci obiektowej urządzeń wykonawczych MS/TP.

3 Andover Continuum Opis produktu (ciąg dalszy) 03 Sterownikami nadrzędnymi w warstwie Ethernet mogą być sterowniki Andover Continuum (BACnet lub Infinet) lub sterowniki typu BACnet IP innych producentów. Wszystkie sterowniki Andover Continuum (BACnet oraz Infinet) są w pełni kompatybilne ze stacją roboczą Andover Continuum CyberStation, w pełni zgodną z profilem stacji roboczej BACnet (B-OWS). Wymiary (szkic) Zwiększona niezawodność dzięki pamięci FLASH Sterowniki serii b3850 posiadają nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash. Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji bez demontażu układów pamięci Sterowniki serii b3850 posiadają 4 10-bitowe wejścia uniwersalne, konfigurowalne jako napięciowe o zakresie napięć wejściowych 0-5VDC, cyfrowe, licznikowe do 4 Hz, temperaturowe lub parametryczne do zastosowań w systemach bezpieczeństwa. Sterownik b3850 posiada wbudowany czujnik przepływu powietrza, model b3853 posiada 2 takie czujniki. Sterowniki te posiadają także dodatkowe wejście do przyłączenia czujnika/nastawnika pomieszczeniowego temperatury lub do obsługi interfejsu Smart Sensor Andover Continuum. Zasilanie 1 Port komunikacyjny Wyjścia Sterowniki serii b3850 posiadają 3 wyjścia cyfrowe (przekaźniki załączne) oraz 1 przekaźnikowe wyjście trójstanowe (obciążalność 3A, 24 VAC/ VDC). Te wyjścia mogą być używane do załączania/ wyłączania urządzeń oświetleniowych, grzewczych czy wentylatorów. Wyjście trójstanowe może być wykorzystane do dwukierunkowego sterowania

4 Andover Continuum Opis produktu (ciąg dalszy) 04 przepustnicami lub zaworami. (każde 2 sąsiadujące wyjścia cyfrowe mogą zostać skonfigurowane jako jedno wyjście trójstanowe). Rozszerzenie we/wy (I/O ) Sterowniki serii b3850 posiadają port rozszerzeń we/wy, co pozwala na dołączenie 2 modułów we/ wy typu xp. Dostępne typy modułów rozszerzeń to xpdi-8, xpui-4, xpdo-2, xpdo-4, xpao-2 oraz xpao-4. Dodatkowo do portu rozszerzeń można dołączyć moduł wyświetlacza z klawiaturą xp-display. Programowanie Pamięć sterownika b3850 może zawierać programy użytkowe, harmonogramy, alarmy, dane oraz obiekty BACnet (m.in. Harmonogramy, Alarmy i Trendy). Obiektowy język programowania Plain English umożliwia łatwe zastosowanie dowolnie skomplikowanych algorytmów. Z poziomu Plain English istnieje bezpośredni, lokalny lub globalny dostęp do obiektów BACnet-owych. Programowanie sterowników b3850 odbywa się za pośrednictwem stacji roboczej Continuum w wersji 1.7 lub wyższej. Programy, baza danych personelu, logi i alarmy przechowywane i wykonywane są bezpośrednio w sterowniku. Smart Sensor /Wyjścia 3 4 Interfejs Smart Sensor Sterowniki z serii b3850 posiadają wbudowany port do obsługi lokalnego interfejsu użytkownika typu Smart Sensor Andover Continuum. Interfejs Smart Sensor posiada 4 cyfrowy wyświetlacz LCD oraz ikony: PM, %,, Setpoint, Cool, Heat, CFM, Fan, OA, SP, a także 6 programowalnych przycisków. Pozwala on użytkownikowi na lokalną zmianę nastaw, wyświetlanie wartości zmiennych, włączanie lub wyłączenie urządzeń. Dostępna jest też wersja z wyświetlaczem LED (2 znaki). Lokalny wyświetlacz Dodatkowo do portu rozszerzeń można dołączyć moduł lokalnego wyświetlacza z klawiaturą xp- Display, który może pełnić rolę lokalnego interfejsu operatora i może być montowany w odległości do 3 od sterownika. Połączony płaskim kablem komunikacyjnym umożliwia dogodny montaż naścienny lub na elewacji szafy sterowniczej. Smart Sensor Smart Sensor Wyjścia

5 05 Andover Continuum Specyfikacja Elektryczne Napięcie 24 VAC, +10% -15%, 50/60 Hz Pobór mocy 20 VA Zabezpieczenie przeciążeniowe bezpiecznik 2 A Programowy zegar czasu rzeczywistego Synchronizowany poprzez BACnet MS/TP Mechaniczne Środowisko pracy C, 10 95% RH (brak kondensacji) Wymiary 139 x 207 x 62 [mm] (wys. x szer. x gł.) Waga 0,5 kg Obudowa IP10. Palność zgodna z UL94-5V Zabudowa wewnątrz szafy elektrycznej Montaż Panel montażowy Bateria Parametry Typ: wymienna bateria litowa; Czas podtrzymania pamięci RAM: 5 lat (ciągłego zaniku zasilania) Komunikacja Interfejs komunikacyjny RS-485 BACnet MS/TP, maks. do 127 urządzeń Prędkość transmisji, BACnet MS/TP 9,6k, 19,2k, 38,4k, 76,8k Bd Długość magistrali RS m, moduły wzmacniające BACnet umożliwiają konfigurację dłuższych segmentów. Kabel magistrali RS-485 niskopojemnościowa, ekranowana skrętka jednoparowa Profil urządzenia BACnet B-AAC, BACnet Advanced Application Controller Certyfikat BTL B-AAC /Wyjścia 4 wejścia uniwersalne Napięciowe (0 5,115 VDC) Temperaturowe (-34 C 110 C) Cyfrowe (ON/OFF) Licznikowe (częst. Do 4 Hz, wypełnienie 50%, min. dł. impulsu 125 ms) Parametryczne (układ 1- lub 2-rezystorowy) Prądowe ( ma, z zewnętrznym rezystorem znamionowym 250 Ω) 1 wejście typu Smart Sensor (0 C 41 C) czujnik przepływu powietrza (0 500 Pa) b szt., b szt Zakres napięcia wejściowego 0 5,115 VDC Impedancja wejściowa 10 kω (polaryzacja napięciowa) 5 MΩ przy odłączonym rezystorze polaryzującym Zabezpieczenie wejść 24 VAC lub 24 VDC chwilowo dla każdego kanału; ±1000 V (impuls) zgodnie z EN Rozdzielczość 5,0 mv Dokładność ±15 mv (±0,56 C w zakresie -23 C +66 C) Czujnik przepływu powietrza Zakres: Pa Rozdzielczość: 1,25 Pa (w temp. 23 C) Dokładnośc: 6,25 Pa (w temp. 23 C) WYJŚCIA CYFROWE/TRÓJSTANOWE 3 wyjścia cyfrowe (przekaźniki załączne) (każde 2 sąsiednie wyjścia mogą zostać skonfigurowane jako jedno wyjście trójstanowe), 1 wyjście trójstanowe (przekaźnik trójstanowy) Obciążalność 3A, 24 VAC/VDC ±1500 V (impuls) zgodnie z EN Dokładność 0,1 s dla sterowania impulsowego PWM Port rozszerzeń Umożliwia podłączenie modułów we/ wy typu xp

6 06 Andover Continuum Specyfikacja (ciąg dalszy) Złącza Zasilanie 3-zaciskowa listwa nierozłączna 6-zaciskowa listwa nierozłączna Wyjścia 9-zaciskowa listwa nierozłączna Smart Sensor 3-zaciskowa listwa nierozłączna Komunikacja RS-485 BACnet MS/TP: 3-zaciskowa listwa rozłączna Port rozszerzeń 6-stykowe gniazdo wtykowe Port serwisowy 4-zaciskowa listwa rozłączna Diody sygnalizacyjne LED/Przełączniki Diody sygnalizacyjne LED CPU praca CPU TD Transmit Data RD Receive Data Output Stan wyjścia (osobny dla każdego wyjścia, tylko wyjścia cyfrowe) EXPANSION PORT PWR Stan zasilania portu rozszerzeń Przełączniki RESET mikroprzełączniki rezystorów polaryzujących Ogólnie Pamięć 128K SRAM, 1MB FLASH Procesor Motorola 32-bit Coldfire Certyfikaty UL/CUL 916, FCC CFR 47 Part 15, ICES-003, EN55022, AS/NZS 3548, Class A, CE Opcje UL864, Smoke Control System Equipment, UUKL (b3850-s, b3851-s, b3853-s) Prawa autorskie 2006, TAC Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 2009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Październik 2005 pdw
