1 Andover ContinuumTM Sterownik b3887 Continuum należy do rodziny sterowników BACnet, które komunikują się po magistrali RS-85 ze sterownikiem nadrzędnym wykorzystując protokół komunikacyjny BACnet MS/TP.

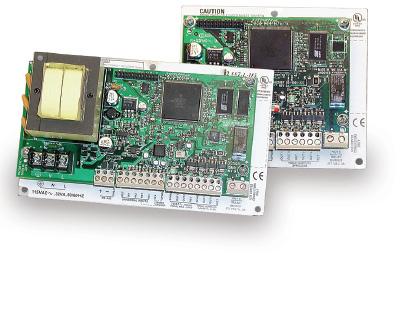

2 0 Andover Continuum Opis produktu Posiadając 3 wejścia uniwersalne, wyjścia cyfrowe (triaki załączne) oraz 1 wyjście przekaźnikowe sterownik b3887 jest przeznaczony do sterowania klimakonwektorami, pompami ciepła i innymi rządzeniami tego typu. Sterownik b3887 posiada zwartą, kompaktową budowę, cechuje go prosty montaż za pomocą tylko 3 śrób, posiada też rozłączalne listwy montażowe co ułatwia prace montażowo-serwisowe. CHARAKTERYSTYKA PRODUKTU Komunikacja BACnet MS/TP umożliwia integrację z urządzeniami innych producentów Wspiera 18 obiektów BACnet, m.in. Trendy, Harmonogramy, Kalendarze i Pętle Kompaktowy sterownik dla klimakonwektorów i pomp ciepła 3 wejścia uniwersalne i 1 wejście dla Smart Sensora wyjścia triakowe, 1 wyjście przekaźnikowe 3A/77VAC Pamięć Flash zapewnia najwyższą niezawodność zawiera system operacyjny, programy użytkowe i dane robocze Rozłączalne listwy montażowe Pamięć Flash ułatwia aktualizację oprogramowania Opcja lokalnego interfejsu operatora Smart Sensory Wbudowany port serwisowy Profil urządzenia B-AAC z obsługą lokalnych trendów Podstawowy model sterownika wymaga zasilania VAC, model b3887-l dzięki wbudowanemu transformatorowi pozwala na zasilanie napięciem sieciowym VAC. Podobnie jak wszystkie sterowniki z serii b3 sterownik b3887 posiada pamięć Flash, zwiększoną pojemność pamięci użytkowej i szybki 3-bitowy procesor. Jako sterownik w pełni BACnet-owy, b3887 może komunikować się z innymi urządzeniami BACnet poprzez sieć MS/TP, stosując się dokładnie do wymagań standardu ANSI/ASHRAE Sterownik b3887 posiada oficjalny certyfikat zgodności wydany przez BTL (BACnet Testing Laboratory) i posiada profil B-AAC (BACnet Advanced Application Controller). Współpracując ze sterownikami nadrzędnymi Andover Continuum typu b90 lub bcx1 stanowi element sieci obiektowej urządzeń wykonawczych MS/TP. Sterownikami nadrzędnymi w warstwie Ethernet mogą być sterowniki Andover Continuum (BACnet lub Infinet) lub sterowniki typu BACnet IP innych producentów. Wszystkie sterowniki Andover Continuum (BACnet oraz Infinet) są w pełni kompatybilne ze stacją roboczą Andover Continuum CyberStation, w pełni zgodną z profilem stacji roboczej BACnet (B-OWS). Zwiększona niezawodność dzięki pamięci Flash Sterownik b3887 posiadają nieulotną pamięć RAM typu Flash dla systemu operacyjnego, programów użytkowych oraz danych roboczych. Po zaniku napięcia zasilania sieciowego, wbudowany na płycie głównej akumulator umożliwia bezpieczny transfer nastaw, trendów oraz innych danych roboczych do pamięci Flash.

3 Andover Continuum Opis produktu (ciąg dalszy) 03 Po powrocie napięcia zasilającego programy użytkowe oraz dane robocze mogą być odtworzone. Backup pamięci RAM i ustawienia odtwarzania są konfigurowalne. System operacyjny zawarty w pamięci Flash pozwala na łatwą aktualizację wersji bez demontażu układów pamięci. Sterownik b3887 posiada 3 10-bitowe wejścia uniwersalne, konfigurowalne jako napięciowe o zakresie napięć wejściowych 0-5VDC, cyfrowe, licznikowe do Hz lub temperaturowe. Sterownik b3887 posiada także dodatkowe wejście do przyłączenia czujnika/nastawnika pomieszczeniowego temperatury lub do obsługi interfejsu Smart Sensor Andover Continuum. Wyjścia Sterownik b3887 posiada 5 wyjść cyfrowych: triaki załączne i 1 wyjście przekaźnikowe załączne, umożliwiające przełącznie napięcia sieciowego. Te wyjścia mogą być używane do załączania/ wyłączania lub sterowania PWM urządzeń oświetleniowych, grzewczych czy wentylatorów lub do dwukierunkowego sterowania przepustnicami lub zaworami (każde sąsiadujące wyjścia cyfrowe mogą zostać skonfigurowane jako jedno wyjście trójstanowe). Dopuszczalne jest tylko obciążenie zmiennoprądowe. Programowanie Pamięć sterownika b3887 może zawierać programy użytkowe, harmonogramy, alarmy, dane oraz obiekty BACnet (m.in. Harmonogramy, Alarmy i Trendy). Obiektowy język programowania Plain English umożliwia łatwe zastosowanie dowolnie skomplikowanych algorytmów. Z poziomu Plain English istnieje bezpośredni, lokalny lub globalny dostęp do obiektów BACnet-owych. Programowanie sterowników b3887 odbywa się za pośrednictwem stacji roboczej Continuum w wersji 1.7 lub wyższej. Programy, baza danych personelu, logi i alarmy przechowywane i wykonywane są bezpośrednio w sterowniku. Interfejs smart sensor Sterownik b3887 posiada wbudowany port do obsługi lokalnego interfejsu użytkownika typu Smart Sensor Andover Continuum. Interfejs Smart Sensor posiada cyfrowy wyświetlacz LCD oraz ikony: PM, %,, Setpoint, Cool, Heat, CFM, Fan, OA, SP, a także 6 programowalnych przycisków. Pozwala on użytkownikowi na lokalną zmianę nastaw, wyświetlanie wartości zmiennych, włączanie lub wyłączenie urządzeń. Dostępna jest też wersja z wyświetlaczem LED ( znaki).

4 Andover Continuum Opis produktu (ciąg dalszy) 0 Wymiary Wymiary b3887 b3887-l z obudową b3887 b3887-l-xxx 1 3 Wymiary b3887-l-xxx 1 Komunikacja Zasilanie b3887 b3887-l-xxx Wyjścia

5 Andover Continuum Specyfikacja 05 Elektryczne Zasilanie b3887: VAC (+10%, -15%); 50/60 Hz b3887-l-xxx: 115/30 VAC (+10%, -15%); 50/60 Hz Pobór mocy b3887: 10 VA b3887-l-xxx: 3 VA b3887-l-xxx-c 3 VA Zabezpieczenie przeciążeniowe bezpiecznik 1 A Programowy zegar czasu rzeczywistego Synchronizowany poprzez BACnet MS/TP Mechaniczne Środowisko pracy 0 +9 C, 10 95% RH (brak kondensacji) Wymiary b3887: 111 x 130 x 30 [mm] (wys. x szer. x gł.) b3887-l-xxx: 111 x 186 x 59 [mm] (wys. x szer. x gł.) Waga b3887: 0,3 kg b3887-l-xxx: 0,86 kg b3887-l-xxx-c: 1,19 kg Obudowa B3887: IP10. Palność zgodna z UL9-5V. B3887-L-xxx-C: IP0. Palność zgodna z UL9-5V Zabudowa wewnątrz szafy elektrycznej Montaż Panel montowania Bateria Typ: wymienna bateria litowa; Czas podtrzymania pamięci RAM: 5 lat (ciągłego zaniku zasilania) Komunikacja Interfejs komunikacyjny RS-85 BACnet MS/TP, maks. do 17 urządzeń Prędkość transmisji, BACnet MS/TP 9,6k, 19,k, 38,k, 76,8k Bd Długość magistrali RS m, moduły wzmacniające BACnet umożliwiają konfigurację dłuższych segmentów. Kabel magistrali RS-85 niskopojemnościowa, ekranowana skrętka jednoparowa Profil urządzenia BACnet B-AAC, BACnet Advanced Application Controller Certyfikat BTL B-AAC 3 wejścia uniwersalne Napięciowe (0 5,115 VDC) Temperaturowe (-3 C 110 C) Cyfrowe (ON/OFF) Licznikowe (częst. Do Hz, wypełnienie 50%, min. dł. impulsu 15 ms) Parametryczne (układ 1- lub -rezystorowy) Prądowe (0.. 0 ma, z zewnętrznym rezystorem znamionowym 50 Ω) 1 wejście typu Smart Sensor (0 C 1 C) Zakres napięcia wejściowego 0 5,115 VDC Impedancja wejściowa 10 kω (polaryzacja napięciowa) Zabezpieczenie wejść ±1000 V (impuls) zgodnie z EN Rozdzielczość 5,0 mv Dokładność ±15 mv (±0,56 C w zakresie -3 C +66 C) WYJŚCIA CYFROWE

6 06 Andover Continuum Specyfikacja (ciąg dalszy) Sterowniki wykonawcze b3887 wyjścia cyfrowe (triaki załączne) (każde sąsiednie wyjścia mogą zostać skonfigurowane jako jedno wyjście trójstanowe) 1 wyjście cyfrowe (przekaźnik załączny, 3A/77 VAC) Obciążalność Triaki: 0,5A, VAC, uziemione ±000 V (impuls) zgodnie z EN minimalne obc.: 0 ma AC obciążenie tylko zmiennoprądowe, napięcie stałe niedopuszczalne Dokładność Triaki: 0,1 s dla sterowania impulsowego PWM rozłączna /Smart Sensor 7-zaciskowa listwa nierozłączna Wyjścia 6-zaciskowa listwa nierozłączna (b3887-l: 8-zaciskowa) Przekaźnik -zaciskowa listwa nierozłączna Port serwisowy -stykowe gniazdo wtykowe Diody sygnalizacyjne led/przełączniki Diody sygnalizacyjne LED CPU praca CPU Modele b3887: zasilanie: VAC b3887-l-115: zasilanie: 115 VAC b3887-l-30: zasilanie: 30 VAC b3887-l-115-c: zasilanie: 115 VAC-obudowa b3887-l-30-c: zasilanie: 30 VAC-obudowa Uwaga: model b3887-l dostarcza napięcie zasilające VAC/750 ma dla zewnętrznych obciążeń) Certyfikaty UL/CUL 916, FCC CFR 7 Part 15, ICES-003, EN550, AS/NZS 358, and VCCI Class A, CE Złącza Zasilanie -zaciskowa listwa nierozłączna (b3887-l: 3-zaciskowa listwa) Komunikacja RS-85 BACnet MS/TP: 3-zaciskowa listwa Ogólne Pamięć 51K SRAM, 1MB FLASH Procesor Motorola 3-bit Coldfire Prawa autorskie 006, TAC Wszystkie wymienione w dokumencie marki, znaki towarowe i zarejestrowane znaki towarowe są własnością odpowiednich firm i instytucji. Informacje zawarte w tym dokumencie mogą ulec zmianie bez uprzedniego powiadomienia. 1 października 009, TAC przyjął nazwę Schneider Electric, tworząc w ramach organizacji pion Buildings Business. Wizualizacja dokumentu została uaktualniona według standardów korporacyjnych Schneider Electric. Treść dokumentu pozostała bez zmian, jest zgodna z dawnymi kartami katalogowymi TAC Schneider Electric. All rights reserved. Październik 005 pdw
