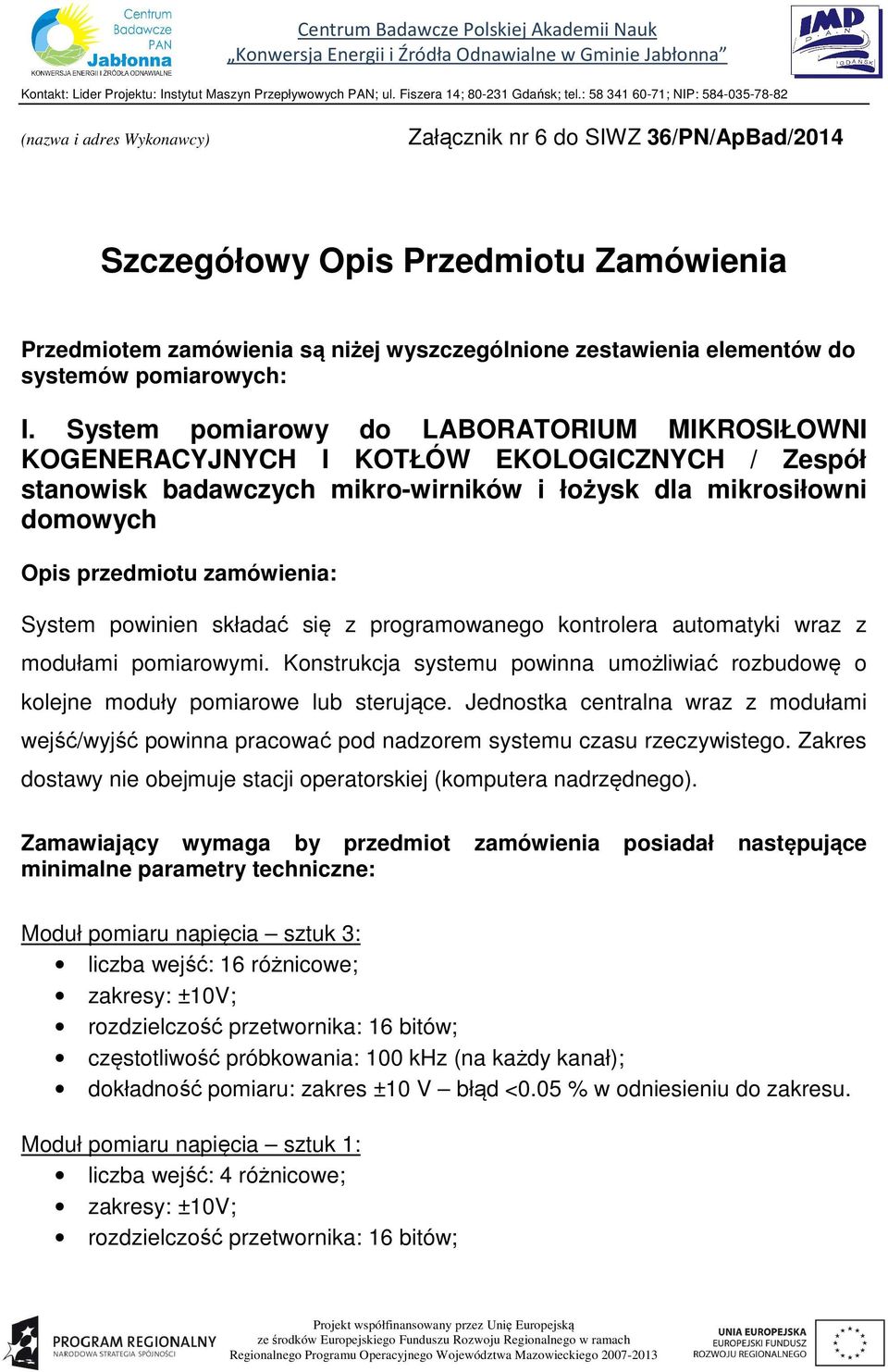

1 Centrum Badawcze Polskiej Akademii Nauk Konwersja Energii i Źródła Odnawialne w Gminie Jabłonna Kontakt: Lider Projektu: Instytut Maszyn Przepływowych PAN; ul. Fiszera 14; Gdańsk; tel.: ; NIP: (nazwa i adres Wykonawcy) Załącznik nr 6 do SIWZ 36/PN/ApBad/2014 Szczegółowy Opis Przedmiotu Zamówienia Przedmiotem zamówienia są niżej wyszczególnione zestawienia elementów do systemów pomiarowych: I. System pomiarowy do LABORATORIUM MIKROSIŁOWNI KOGENERACYJNYCH I KOTŁÓW EKOLOGICZNYCH / Zespół stanowisk badawczych mikro-wirników i łożysk dla mikrosiłowni domowych Opis przedmiotu zamówienia: System powinien składać się z programowanego kontrolera automatyki wraz z modułami pomiarowymi. Konstrukcja systemu powinna umożliwiać rozbudowę o kolejne moduły pomiarowe lub sterujące. Jednostka centralna wraz z modułami wejść/wyjść powinna pracować pod nadzorem systemu czasu rzeczywistego. Zakres dostawy nie obejmuje stacji operatorskiej (komputera nadrzędnego). Zamawiający wymaga by przedmiot zamówienia posiadał następujące minimalne parametry techniczne: Moduł pomiaru napięcia sztuk 3: liczba wejść: 16 różnicowe; zakresy: ±10V; rozdzielczość przetwornika: 16 bitów; częstotliwość próbkowania: 100 khz (na każdy kanał); dokładność pomiaru: zakres ±10 V błąd <0.05 % w odniesieniu do zakresu. Moduł pomiaru napięcia sztuk 1: liczba wejść: 4 różnicowe; zakresy: ±10V; rozdzielczość przetwornika: 16 bitów; Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Mazowieckiego

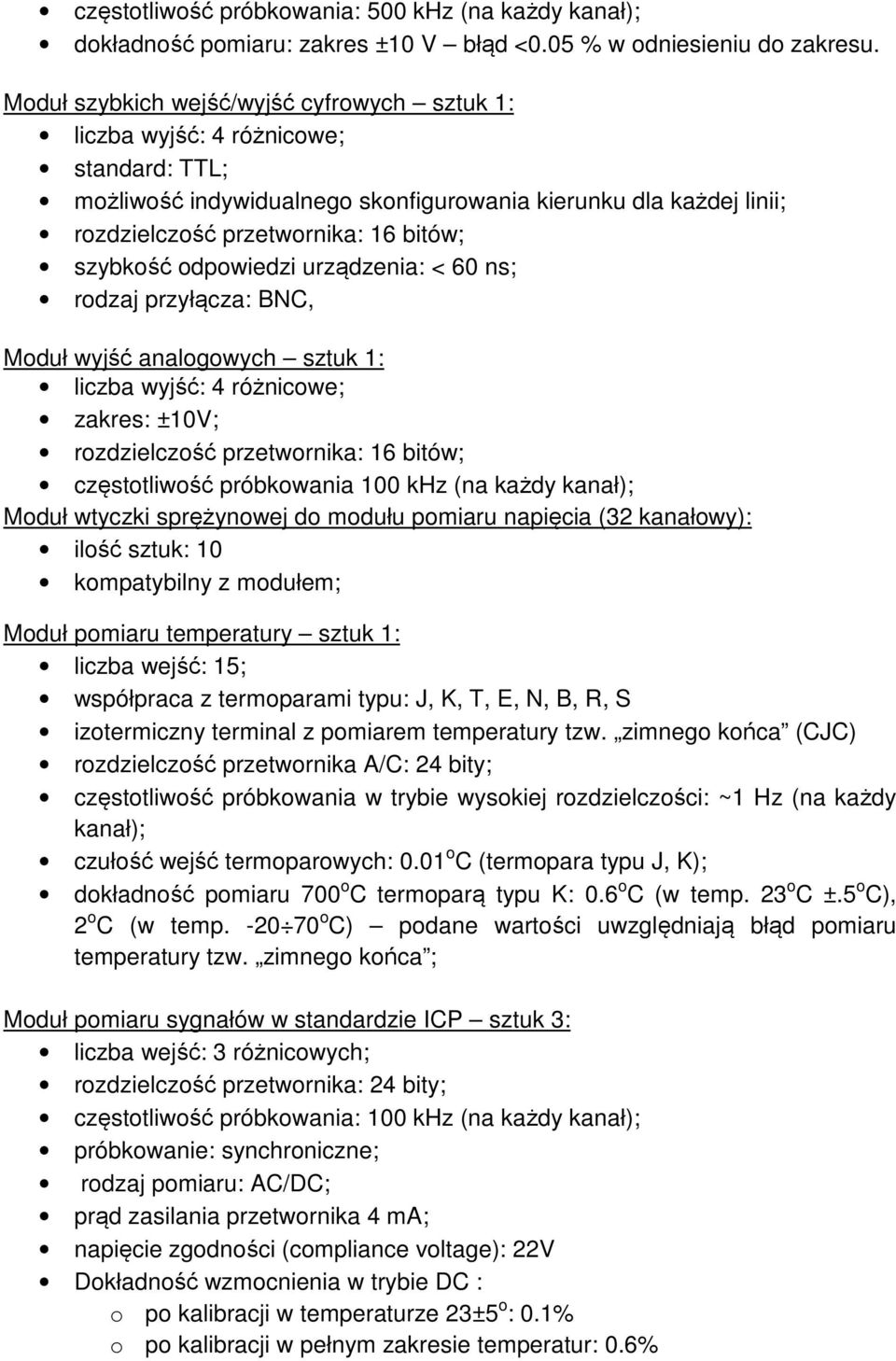

2 częstotliwość próbkowania: 500 khz (na każdy kanał); dokładność pomiaru: zakres ±10 V błąd <0.05 % w odniesieniu do zakresu. Moduł szybkich wejść/wyjść cyfrowych sztuk 1: liczba wyjść: 4 różnicowe; standard: TTL; możliwość indywidualnego skonfigurowania kierunku dla każdej linii; rozdzielczość przetwornika: 16 bitów; szybkość odpowiedzi urządzenia: < 60 ns; rodzaj przyłącza: BNC, Moduł wyjść analogowych sztuk 1: liczba wyjść: 4 różnicowe; zakres: ±10V; rozdzielczość przetwornika: 16 bitów; częstotliwość próbkowania 100 khz (na każdy kanał); Moduł wtyczki sprężynowej do modułu pomiaru napięcia (32 kanałowy): ilość sztuk: 10 kompatybilny z modułem; Moduł pomiaru temperatury sztuk 1: liczba wejść: 15; współpraca z termoparami typu: J, K, T, E, N, B, R, S izotermiczny terminal z pomiarem temperatury tzw. zimnego końca (CJC) rozdzielczość przetwornika A/C: 24 bity; częstotliwość próbkowania w trybie wysokiej rozdzielczości: ~1 Hz (na każdy kanał); czułość wejść termoparowych: 0.01 o C (termopara typu J, K); dokładność pomiaru 700 o C termoparą typu K: 0.6 o C (w temp. 23 o C ±.5 o C), 2 o C (w temp o C) podane wartości uwzględniają błąd pomiaru temperatury tzw. zimnego końca ; Moduł pomiaru sygnałów w standardzie ICP sztuk 3: liczba wejść: 3 różnicowych; rozdzielczość przetwornika: 24 bity; częstotliwość próbkowania: 100 khz (na każdy kanał); próbkowanie: synchroniczne; rodzaj pomiaru: AC/DC; prąd zasilania przetwornika 4 ma; napięcie zgodności (compliance voltage): 22V Dokładność wzmocnienia w trybie DC : o po kalibracji w temperaturze 23±5 o : 0.1% o po kalibracji w pełnym zakresie temperatur: 0.6%

3 o bez kalibracji w temperaturze 23±5 o : 0.4% o bez kalibracji w pełnym zakresie temperatur: 1.5%. Jednostka centralna (kontroler): możliwość realizacji i testowania programów opracowanych przez użytkownika; możliwość programowania za pomocą LabView 2013/2014 możliwość pracy autonomicznej (bez stacji operatorskiej); praca w systemie czasu rzeczywistego (akwizycja, analiza i rejestracja danych pomiarowych, możliwość sterowania); porty: 2xEthernet, RS-232, USB 2.0 procesor: 800 MHz pamięć RAM: 512 MB pamięć nieulotna: 4 GB Wbudowane serwery HTTP i FTP System akwizycji danych pomiarowych powinien mieć możliwość rozbudowy o kolejne moduły pomiarowe, bądź sterujące. Dostawca powinien zapewnić wsparcie techniczne oraz serwis gwarancyjny i pogwarancyjny. (powyższe wymagania spełnia np. zestaw crio firmy National Instruments składający się z urządzeń: kontroler NI crio-9025, chassis NI 9118, trzy moduły pomiaru napięcia NI 9220, jeden moduł NI 9222, moduł pomiaru temperatury NI 9214 z blokiem przyłączeniowym TB 9214, trzy moduły NI 9232, jeden moduł szybkich wejść cyfrowych NI 9402 oraz jeden moduł wyjść analogowych NI 9263 i 10 terminali przyłączeniowych NI 9974 lub urządzenia równoważne) II. Elementy systemu pomiarowego do stanowiska badawczego układów hybrydowych fotowoltaiczno - termicznych PVT współpracujących z pompą ciepła jako ich dolnym źródłem Opis przedmiotu zamówienia: Moduły kondycjonowania sygnałów systemu muszą być w standardzie przemysłowym PXI, muszą być kompatybilne z obudową NI PXIe-1085 i kontrolerem NI PXIe-8135 i pozwalać na pracę z systemem czasu rzeczywistego. Wszystkie elementy muszą pozwolić na konfigurację i użytkowanie przy wykorzystaniu środowiska NI LabVIEW. Zamawiający wymaga by przedmiot zamówienia posiadał następujące minimalne parametry techniczne:

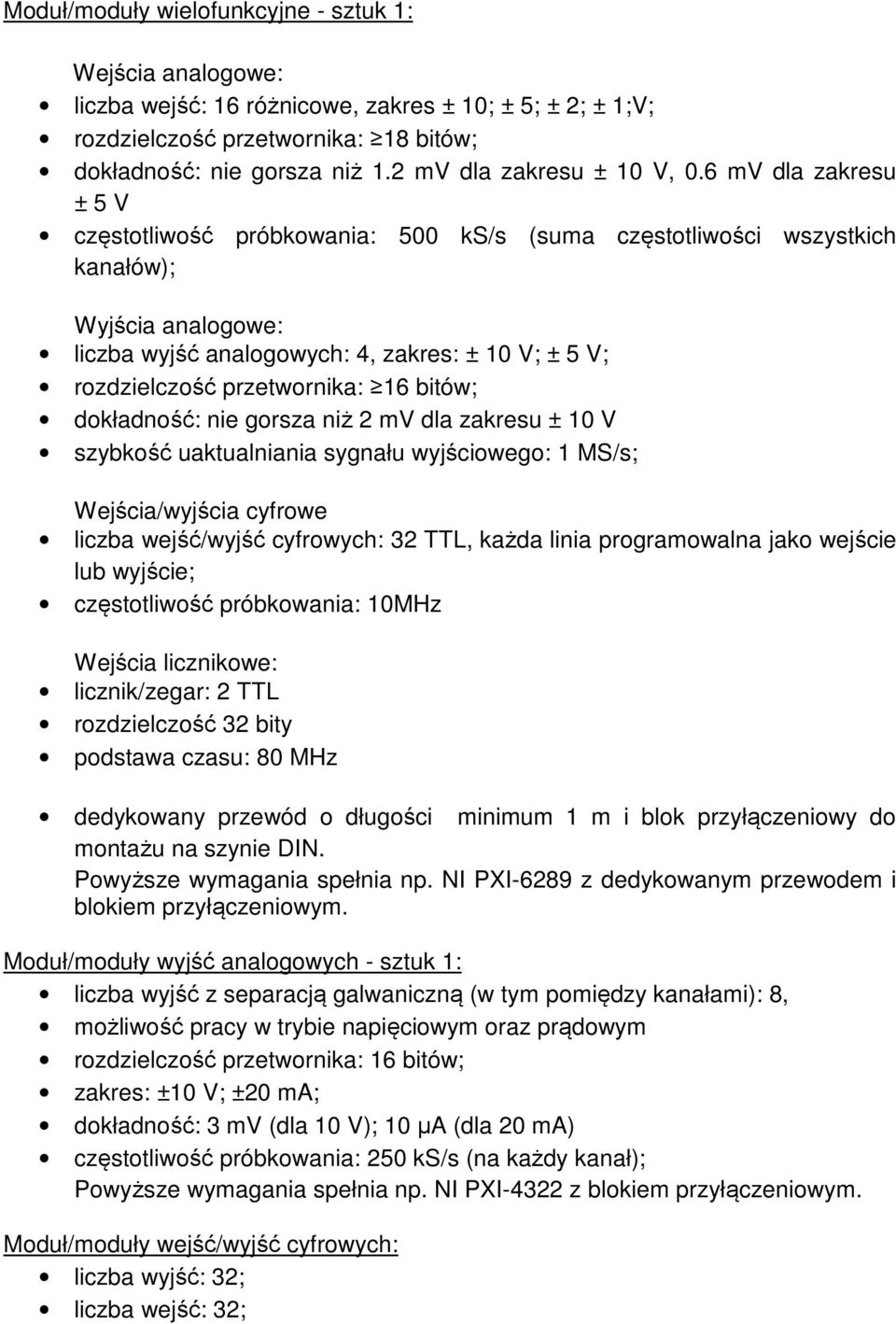

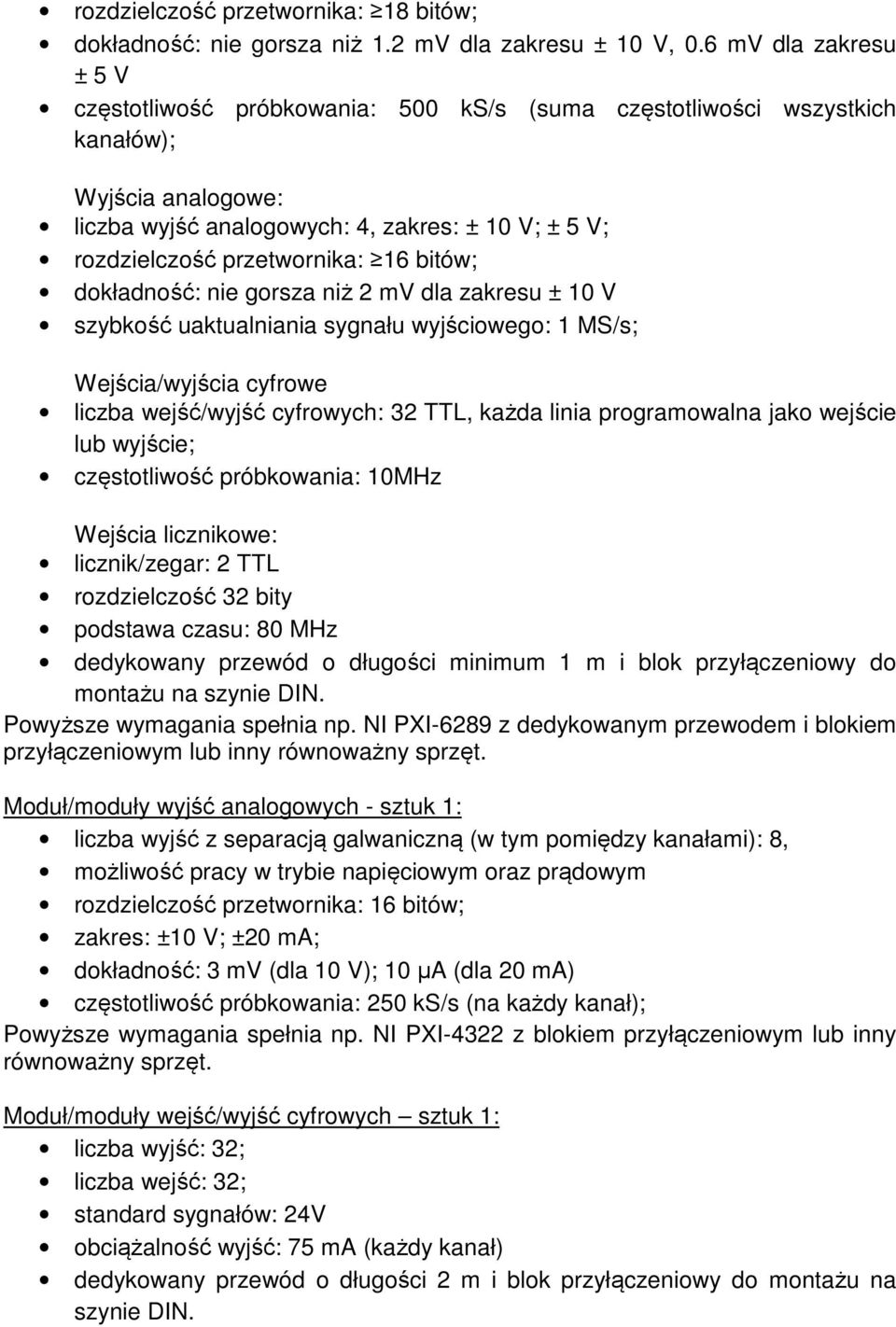

4 Moduł/moduły wielofunkcyjne - sztuk 1: Wejścia analogowe: liczba wejść: 16 różnicowe, zakres ± 10; ± 5; ± 2; ± 1;V; rozdzielczość przetwornika: 18 bitów; dokładność: nie gorsza niż 1.2 mv dla zakresu ± 10 V, 0.6 mv dla zakresu ± 5 V częstotliwość próbkowania: 500 ks/s (suma częstotliwości wszystkich kanałów); Wyjścia analogowe: liczba wyjść analogowych: 4, zakres: ± 10 V; ± 5 V; rozdzielczość przetwornika: 16 bitów; dokładność: nie gorsza niż 2 mv dla zakresu ± 10 V szybkość uaktualniania sygnału wyjściowego: 1 MS/s; Wejścia/wyjścia cyfrowe liczba wejść/wyjść cyfrowych: 32 TTL, każda linia programowalna jako wejście lub wyjście; częstotliwość próbkowania: 10MHz Wejścia licznikowe: licznik/zegar: 2 TTL rozdzielczość 32 bity podstawa czasu: 80 MHz dedykowany przewód o długości minimum 1 m i blok przyłączeniowy do montażu na szynie DIN. Powyższe wymagania spełnia np. NI PXI-6289 z dedykowanym przewodem i blokiem przyłączeniowym. Moduł/moduły wyjść analogowych - sztuk 1: liczba wyjść z separacją galwaniczną (w tym pomiędzy kanałami): 8, możliwość pracy w trybie napięciowym oraz prądowym rozdzielczość przetwornika: 16 bitów; zakres: ±10 V; ±20 ma; dokładność: 3 mv (dla 10 V); 10 µa (dla 20 ma) częstotliwość próbkowania: 250 ks/s (na każdy kanał); Powyższe wymagania spełnia np. NI PXI-4322 z blokiem przyłączeniowym. Moduł/moduły wejść/wyjść cyfrowych: liczba wyjść: 32; liczba wejść: 32;

5 standard sygnałów: 24V obciążalność wyjść: 120 ma (każdy kanał) dedykowany przewód o długości 2 m i blok przyłączeniowy do montażu na szynie DIN. Powyższe wymagania spełnia np. NI PXI-6515 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Moduł synchronicznych wejść analogowych ± 10 V - sztuk 1: liczba wejść: 8 pseudoróżnicowe, zakres ± 10 V; ± 1 V częstotliwość próbkowania: min 200 ks/s (na każdy kanał); rozdzielczość przetwornika: 24 bitów; tryby pracy: DC, AC, AC rodzaj interfejsu komunikacyjnego z obudową: PCI Expres; rodzaj przyłącza bloku przyłączeniowego: 32 x BNC do montażu w szafie rack. dedykowany przewód o długości 2. Powyższe wymagania spełnia np. NI PXIe-4492 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Frame Graber Camera Link - sztuk 1: rodzaj interfejsu: base-, medium-, full-, and extended - camera link; przepustowość danych: 850 MB/s; przewód przyłączeniowy do kamery: dedykowany, 2 sztuki; rodzaj interfejsu komunikacyjnego z obudową: PXI Express. Powyższe wymagania spełnia np. NI PXIe-1435 z dedykowanym przewodem lub inny równoważny sprzęt. Karta wizyjna w standardzie GigE - sztuk 1: Interfejs komunikacyjny z obudową: PXI Express Dwa wbudowane porty GigE Powyższe wymagania spełnia np. NI PXIe-8234 lub inny równoważny sprzęt Moduł pomiaru temperatury przy pomocy termoelementów - sztuk 1: liczba wejść: 32; współpraca z termoparami typu: J, K, T, E, N, B, R, S izotermiczny terminal z pomiarem temperatury tzw. zimnego końca (CJC) rozdzielczość przetwornika A/C: 24 bity; częstotliwość próbkowania w trybie wysokiej rozdzielczości: ~1 Hz (na każdy kanał); maksymalna częstotliwość próbkowania nie mniejsza niż 80 Hz; czułość wejść termoparowych: 0.01 o C (termopara typu J, K); rodzaj interfejsu komunikacyjnego z obudową: PXI Express. Powyższe wymagania spełnia np. NI PXIe-4353 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt.

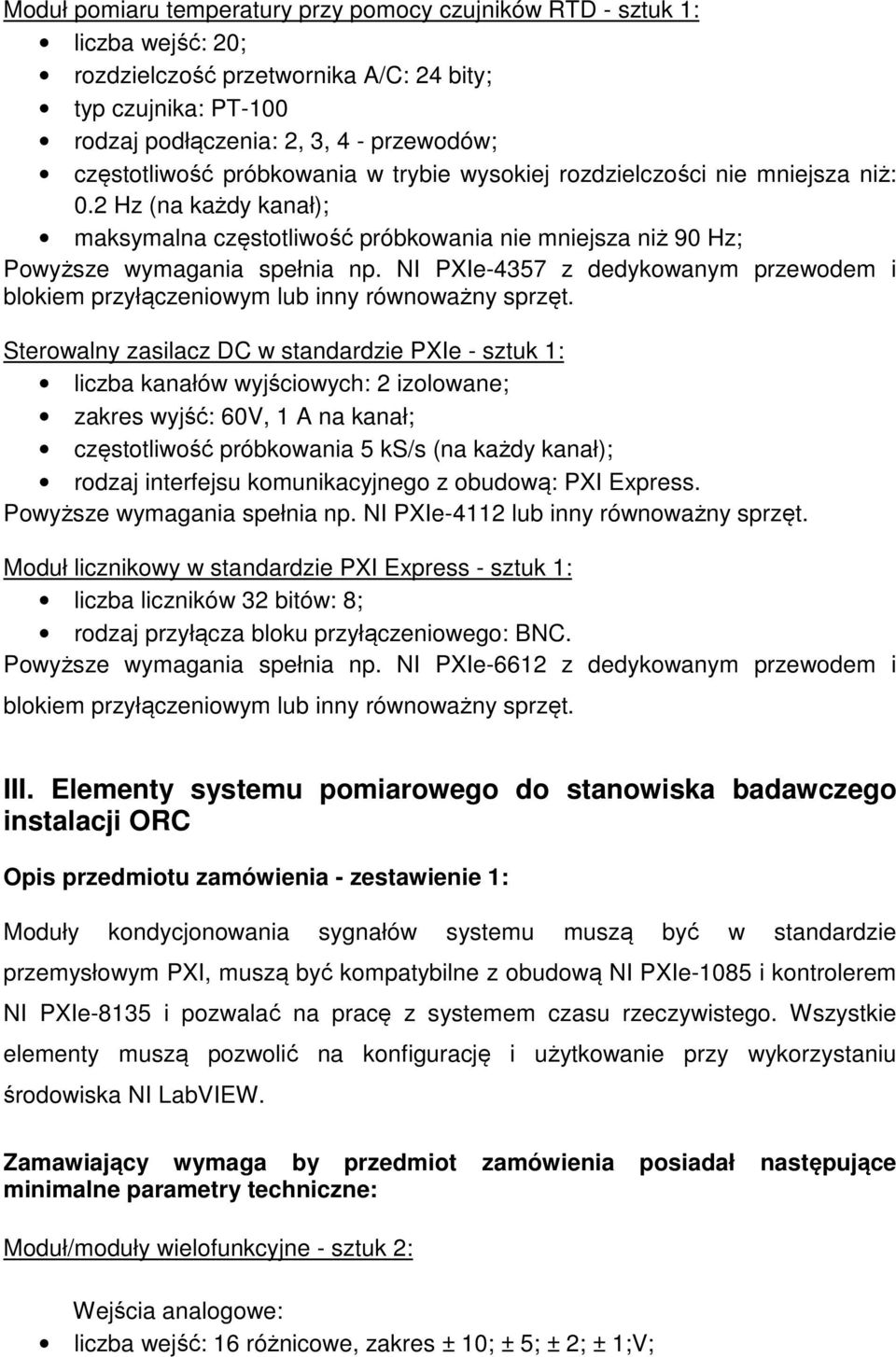

6 Moduł pomiaru temperatury przy pomocy czujników RTD - sztuk 1: liczba wejść: 20; rozdzielczość przetwornika A/C: 24 bity; typ czujnika: PT-100 rodzaj podłączenia: 2, 3, 4 - przewodów; częstotliwość próbkowania w trybie wysokiej rozdzielczości nie mniejsza niż: 0.2 Hz (na każdy kanał); maksymalna częstotliwość próbkowania nie mniejsza niż 90 Hz; Powyższe wymagania spełnia np. NI PXIe-4357 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Sterowalny zasilacz DC w standardzie PXIe - sztuk 1: liczba kanałów wyjściowych: 2 izolowane; zakres wyjść: 60V, 1 A na kanał; częstotliwość próbkowania 5 ks/s (na każdy kanał); rodzaj interfejsu komunikacyjnego z obudową: PXI Express. Powyższe wymagania spełnia np. NI PXIe-4112 lub inny równoważny sprzęt. Moduł licznikowy w standardzie PXI Express - sztuk 1: liczba liczników 32 bitów: 8; rodzaj przyłącza bloku przyłączeniowego: BNC. Powyższe wymagania spełnia np. NI PXIe-6612 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. III. Elementy systemu pomiarowego do stanowiska badawczego instalacji ORC Opis przedmiotu zamówienia - zestawienie 1: Moduły kondycjonowania sygnałów systemu muszą być w standardzie przemysłowym PXI, muszą być kompatybilne z obudową NI PXIe-1085 i kontrolerem NI PXIe-8135 i pozwalać na pracę z systemem czasu rzeczywistego. Wszystkie elementy muszą pozwolić na konfigurację i użytkowanie przy wykorzystaniu środowiska NI LabVIEW. Zamawiający wymaga by przedmiot zamówienia posiadał następujące minimalne parametry techniczne: Moduł/moduły wielofunkcyjne - sztuk 2: Wejścia analogowe: liczba wejść: 16 różnicowe, zakres ± 10; ± 5; ± 2; ± 1;V;

7 rozdzielczość przetwornika: 18 bitów; dokładność: nie gorsza niż 1.2 mv dla zakresu ± 10 V, 0.6 mv dla zakresu ± 5 V częstotliwość próbkowania: 500 ks/s (suma częstotliwości wszystkich kanałów); Wyjścia analogowe: liczba wyjść analogowych: 4, zakres: ± 10 V; ± 5 V; rozdzielczość przetwornika: 16 bitów; dokładność: nie gorsza niż 2 mv dla zakresu ± 10 V szybkość uaktualniania sygnału wyjściowego: 1 MS/s; Wejścia/wyjścia cyfrowe liczba wejść/wyjść cyfrowych: 32 TTL, każda linia programowalna jako wejście lub wyjście; częstotliwość próbkowania: 10MHz Wejścia licznikowe: licznik/zegar: 2 TTL rozdzielczość 32 bity podstawa czasu: 80 MHz dedykowany przewód o długości minimum 1 m i blok przyłączeniowy do montażu na szynie DIN. Powyższe wymagania spełnia np. NI PXI-6289 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Moduł/moduły wyjść analogowych - sztuk 1: liczba wyjść z separacją galwaniczną (w tym pomiędzy kanałami): 8, możliwość pracy w trybie napięciowym oraz prądowym rozdzielczość przetwornika: 16 bitów; zakres: ±10 V; ±20 ma; dokładność: 3 mv (dla 10 V); 10 µa (dla 20 ma) częstotliwość próbkowania: 250 ks/s (na każdy kanał); Powyższe wymagania spełnia np. NI PXI-4322 z blokiem przyłączeniowym lub inny równoważny sprzęt. Moduł/moduły wejść/wyjść cyfrowych sztuk 1: liczba wyjść: 32; liczba wejść: 32; standard sygnałów: 24V obciążalność wyjść: 75 ma (każdy kanał) dedykowany przewód o długości 2 m i blok przyłączeniowy do montażu na szynie DIN.

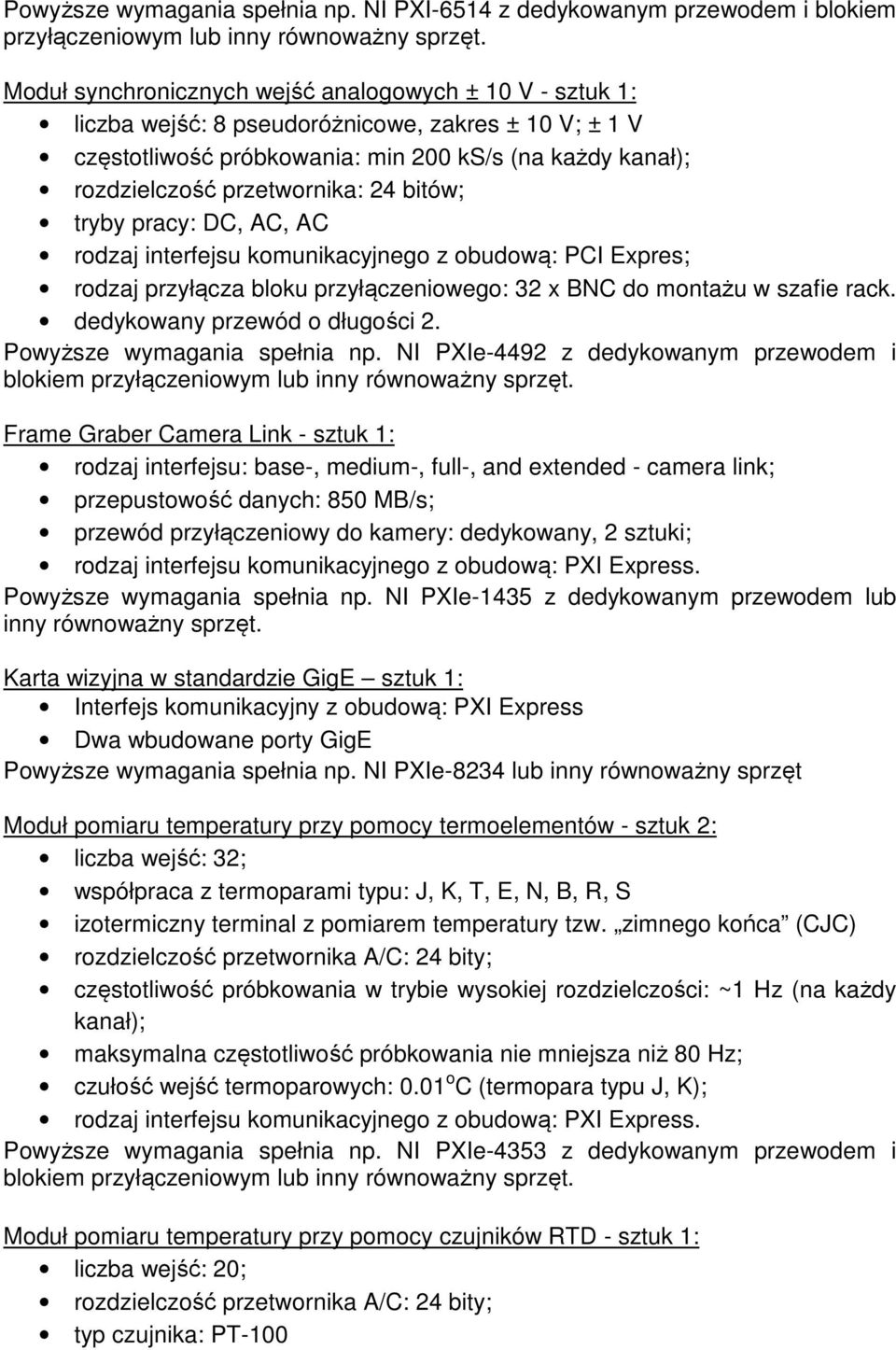

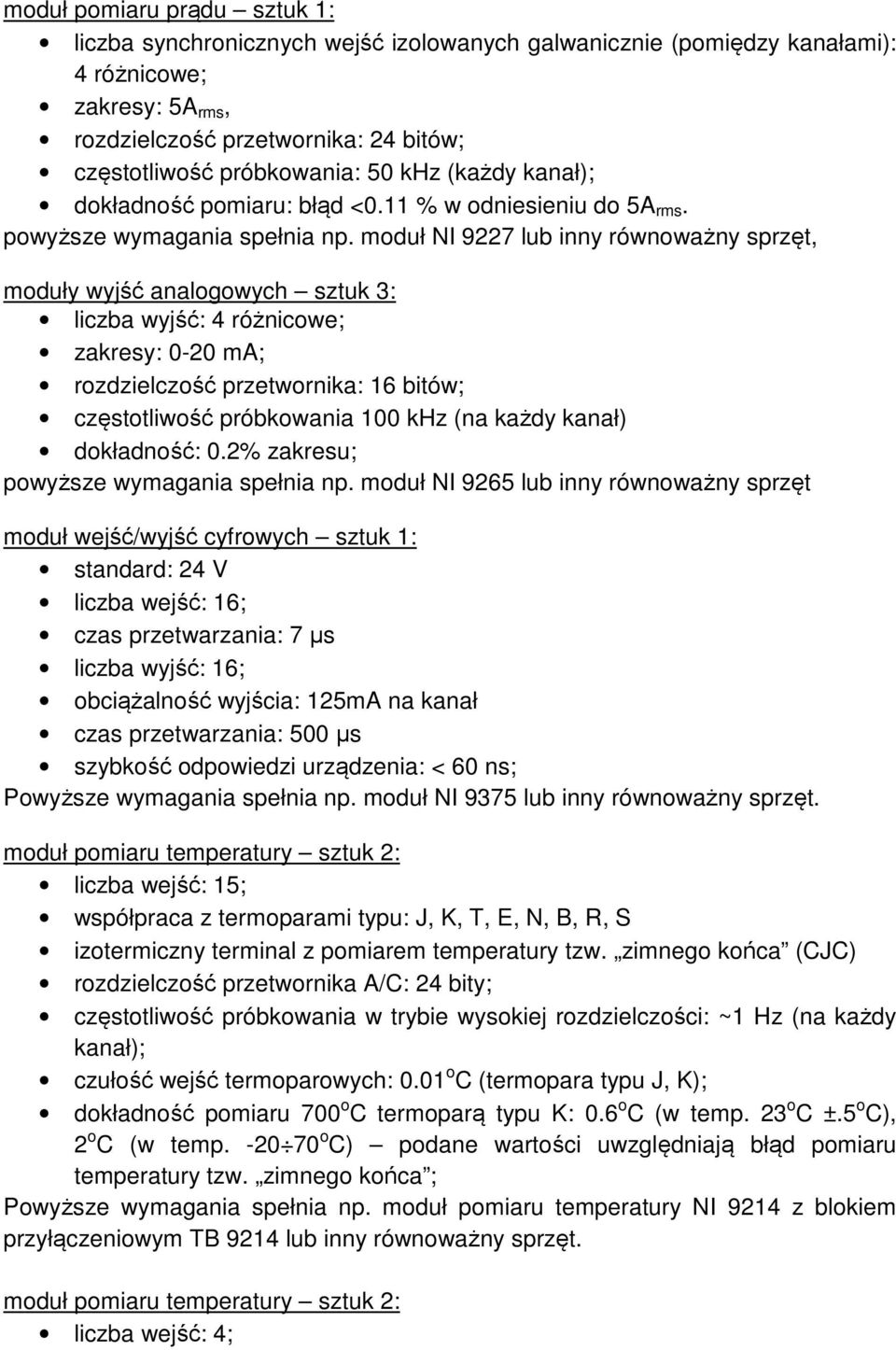

8 Powyższe wymagania spełnia np. NI PXI-6514 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Moduł synchronicznych wejść analogowych ± 10 V - sztuk 1: liczba wejść: 8 pseudoróżnicowe, zakres ± 10 V; ± 1 V częstotliwość próbkowania: min 200 ks/s (na każdy kanał); rozdzielczość przetwornika: 24 bitów; tryby pracy: DC, AC, AC rodzaj interfejsu komunikacyjnego z obudową: PCI Expres; rodzaj przyłącza bloku przyłączeniowego: 32 x BNC do montażu w szafie rack. dedykowany przewód o długości 2. Powyższe wymagania spełnia np. NI PXIe-4492 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Frame Graber Camera Link - sztuk 1: rodzaj interfejsu: base-, medium-, full-, and extended - camera link; przepustowość danych: 850 MB/s; przewód przyłączeniowy do kamery: dedykowany, 2 sztuki; rodzaj interfejsu komunikacyjnego z obudową: PXI Express. Powyższe wymagania spełnia np. NI PXIe-1435 z dedykowanym przewodem lub inny równoważny sprzęt. Karta wizyjna w standardzie GigE sztuk 1: Interfejs komunikacyjny z obudową: PXI Express Dwa wbudowane porty GigE Powyższe wymagania spełnia np. NI PXIe-8234 lub inny równoważny sprzęt Moduł pomiaru temperatury przy pomocy termoelementów - sztuk 2: liczba wejść: 32; współpraca z termoparami typu: J, K, T, E, N, B, R, S izotermiczny terminal z pomiarem temperatury tzw. zimnego końca (CJC) rozdzielczość przetwornika A/C: 24 bity; częstotliwość próbkowania w trybie wysokiej rozdzielczości: ~1 Hz (na każdy kanał); maksymalna częstotliwość próbkowania nie mniejsza niż 80 Hz; czułość wejść termoparowych: 0.01 o C (termopara typu J, K); rodzaj interfejsu komunikacyjnego z obudową: PXI Express. Powyższe wymagania spełnia np. NI PXIe-4353 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Moduł pomiaru temperatury przy pomocy czujników RTD - sztuk 1: liczba wejść: 20; rozdzielczość przetwornika A/C: 24 bity; typ czujnika: PT-100

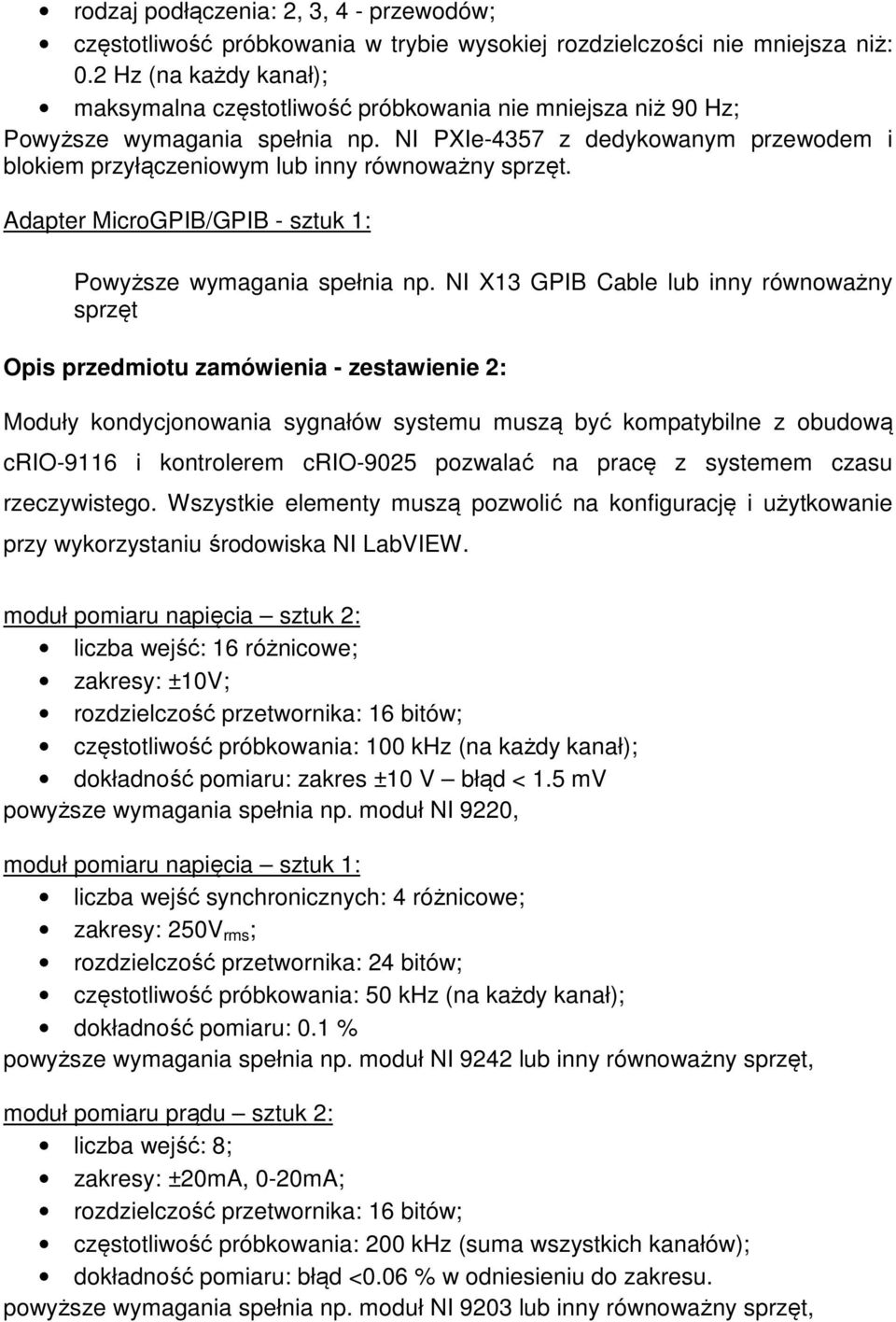

9 rodzaj podłączenia: 2, 3, 4 - przewodów; częstotliwość próbkowania w trybie wysokiej rozdzielczości nie mniejsza niż: 0.2 Hz (na każdy kanał); maksymalna częstotliwość próbkowania nie mniejsza niż 90 Hz; Powyższe wymagania spełnia np. NI PXIe-4357 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Adapter MicroGPIB/GPIB - sztuk 1: Powyższe wymagania spełnia np. NI X13 GPIB Cable lub inny równoważny sprzęt Opis przedmiotu zamówienia - zestawienie 2: Moduły kondycjonowania sygnałów systemu muszą być kompatybilne z obudową crio-9116 i kontrolerem crio-9025 pozwalać na pracę z systemem czasu rzeczywistego. Wszystkie elementy muszą pozwolić na konfigurację i użytkowanie przy wykorzystaniu środowiska NI LabVIEW. moduł pomiaru napięcia sztuk 2: liczba wejść: 16 różnicowe; zakresy: ±10V; rozdzielczość przetwornika: 16 bitów; częstotliwość próbkowania: 100 khz (na każdy kanał); dokładność pomiaru: zakres ±10 V błąd < 1.5 mv powyższe wymagania spełnia np. moduł NI 9220, moduł pomiaru napięcia sztuk 1: liczba wejść synchronicznych: 4 różnicowe; zakresy: 250V rms ; rozdzielczość przetwornika: 24 bitów; częstotliwość próbkowania: 50 khz (na każdy kanał); dokładność pomiaru: 0.1 % powyższe wymagania spełnia np. moduł NI 9242 lub inny równoważny sprzęt, moduł pomiaru prądu sztuk 2: liczba wejść: 8; zakresy: ±20mA, 0-20mA; rozdzielczość przetwornika: 16 bitów; częstotliwość próbkowania: 200 khz (suma wszystkich kanałów); dokładność pomiaru: błąd <0.06 % w odniesieniu do zakresu. powyższe wymagania spełnia np. moduł NI 9203 lub inny równoważny sprzęt,

10 moduł pomiaru prądu sztuk 1: liczba synchronicznych wejść izolowanych galwanicznie (pomiędzy kanałami): 4 różnicowe; zakresy: 5A rms, rozdzielczość przetwornika: 24 bitów; częstotliwość próbkowania: 50 khz (każdy kanał); dokładność pomiaru: błąd <0.11 % w odniesieniu do 5A rms. powyższe wymagania spełnia np. moduł NI 9227 lub inny równoważny sprzęt, moduły wyjść analogowych sztuk 3: liczba wyjść: 4 różnicowe; zakresy: 0-20 ma; rozdzielczość przetwornika: 16 bitów; częstotliwość próbkowania 100 khz (na każdy kanał) dokładność: 0.2% zakresu; powyższe wymagania spełnia np. moduł NI 9265 lub inny równoważny sprzęt moduł wejść/wyjść cyfrowych sztuk 1: standard: 24 V liczba wejść: 16; czas przetwarzania: 7 µs liczba wyjść: 16; obciążalność wyjścia: 125mA na kanał czas przetwarzania: 500 µs szybkość odpowiedzi urządzenia: < 60 ns; Powyższe wymagania spełnia np. moduł NI 9375 lub inny równoważny sprzęt. moduł pomiaru temperatury sztuk 2: liczba wejść: 15; współpraca z termoparami typu: J, K, T, E, N, B, R, S izotermiczny terminal z pomiarem temperatury tzw. zimnego końca (CJC) rozdzielczość przetwornika A/C: 24 bity; częstotliwość próbkowania w trybie wysokiej rozdzielczości: ~1 Hz (na każdy kanał); czułość wejść termoparowych: 0.01 o C (termopara typu J, K); dokładność pomiaru 700 o C termoparą typu K: 0.6 o C (w temp. 23 o C ±.5 o C), 2 o C (w temp o C) podane wartości uwzględniają błąd pomiaru temperatury tzw. zimnego końca ; Powyższe wymagania spełnia np. moduł pomiaru temperatury NI 9214 z blokiem przyłączeniowym TB 9214 lub inny równoważny sprzęt. moduł pomiaru temperatury sztuk 2: liczba wejść: 4;

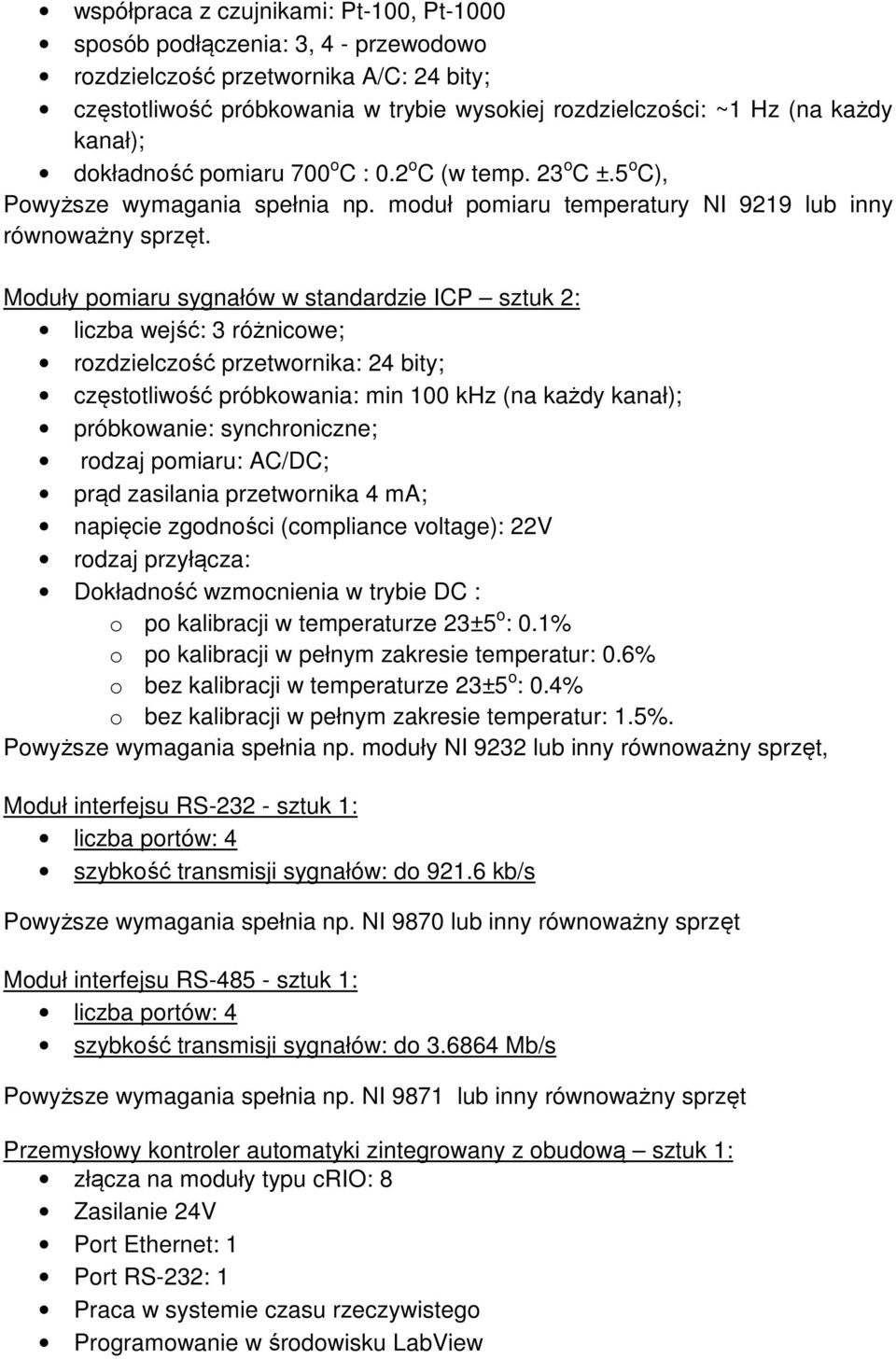

11 współpraca z czujnikami: Pt-100, Pt-1000 sposób podłączenia: 3, 4 - przewodowo rozdzielczość przetwornika A/C: 24 bity; częstotliwość próbkowania w trybie wysokiej rozdzielczości: ~1 Hz (na każdy kanał); dokładność pomiaru 700 o C : 0.2 o C (w temp. 23 o C ±.5 o C), Powyższe wymagania spełnia np. moduł pomiaru temperatury NI 9219 lub inny równoważny sprzęt. Moduły pomiaru sygnałów w standardzie ICP sztuk 2: liczba wejść: 3 różnicowe; rozdzielczość przetwornika: 24 bity; częstotliwość próbkowania: min 100 khz (na każdy kanał); próbkowanie: synchroniczne; rodzaj pomiaru: AC/DC; prąd zasilania przetwornika 4 ma; napięcie zgodności (compliance voltage): 22V rodzaj przyłącza: Dokładność wzmocnienia w trybie DC : o po kalibracji w temperaturze 23±5 o : 0.1% o po kalibracji w pełnym zakresie temperatur: 0.6% o bez kalibracji w temperaturze 23±5 o : 0.4% o bez kalibracji w pełnym zakresie temperatur: 1.5%. Powyższe wymagania spełnia np. moduły NI 9232 lub inny równoważny sprzęt, Moduł interfejsu RS sztuk 1: liczba portów: 4 szybkość transmisji sygnałów: do kb/s Powyższe wymagania spełnia np. NI 9870 lub inny równoważny sprzęt Moduł interfejsu RS sztuk 1: liczba portów: 4 szybkość transmisji sygnałów: do Mb/s Powyższe wymagania spełnia np. NI 9871 lub inny równoważny sprzęt Przemysłowy kontroler automatyki zintegrowany z obudową sztuk 1: złącza na moduły typu crio: 8 Zasilanie 24V Port Ethernet: 1 Port RS-232: 1 Praca w systemie czasu rzeczywistego Programowanie w środowisku LabView

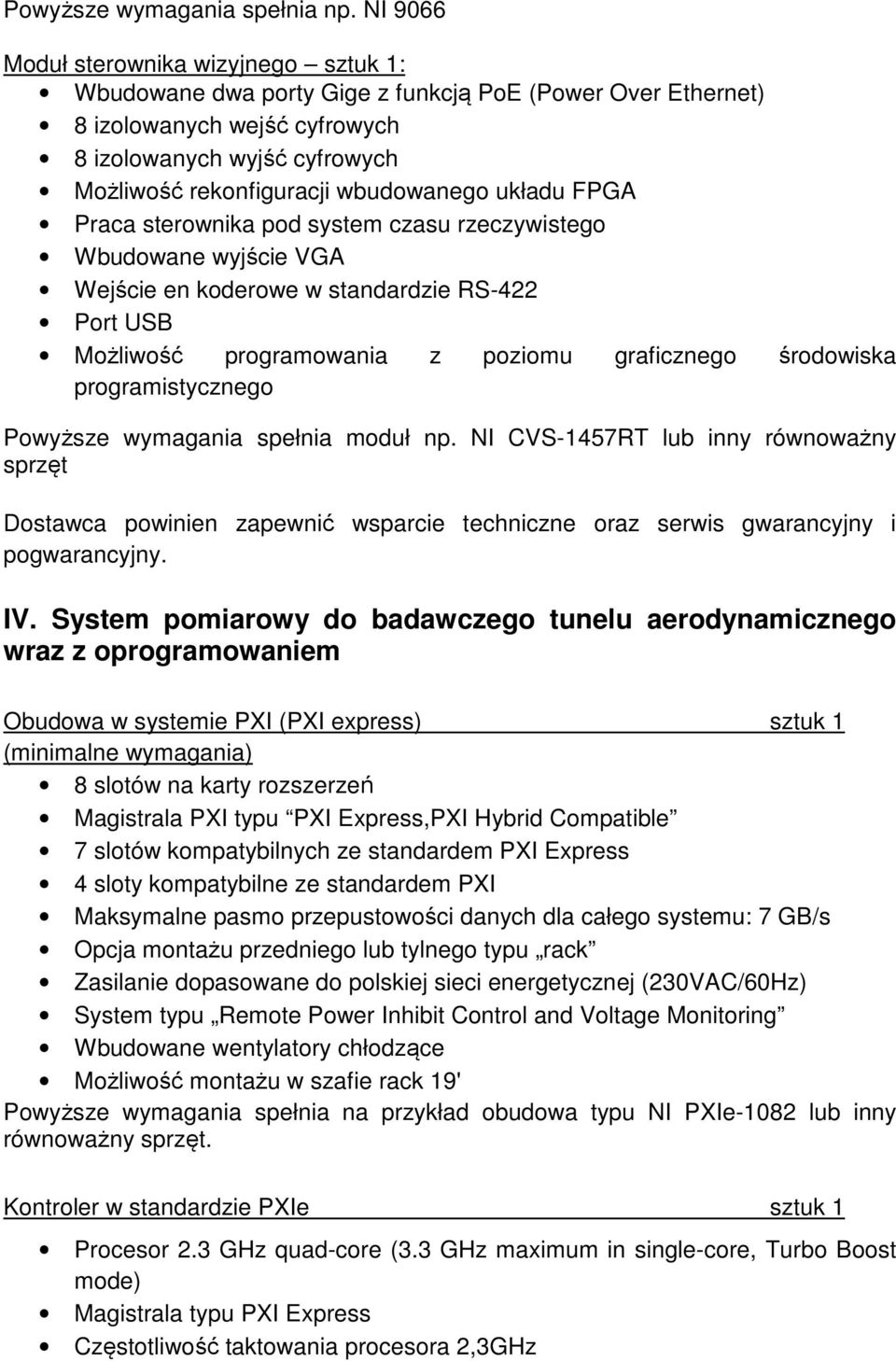

12 Powyższe wymagania spełnia np. NI 9066 Moduł sterownika wizyjnego sztuk 1: Wbudowane dwa porty Gige z funkcją PoE (Power Over Ethernet) 8 izolowanych wejść cyfrowych 8 izolowanych wyjść cyfrowych Możliwość rekonfiguracji wbudowanego układu FPGA Praca sterownika pod system czasu rzeczywistego Wbudowane wyjście VGA Wejście en koderowe w standardzie RS-422 Port USB Możliwość programowania z poziomu graficznego środowiska programistycznego Powyższe wymagania spełnia moduł np. NI CVS-1457RT lub inny równoważny sprzęt Dostawca powinien zapewnić wsparcie techniczne oraz serwis gwarancyjny i pogwarancyjny. IV. System pomiarowy do badawczego tunelu aerodynamicznego wraz z oprogramowaniem Obudowa w systemie PXI (PXI express) sztuk 1 (minimalne wymagania) 8 slotów na karty rozszerzeń Magistrala PXI typu PXI Express,PXI Hybrid Compatible 7 slotów kompatybilnych ze standardem PXI Express 4 sloty kompatybilne ze standardem PXI Maksymalne pasmo przepustowości danych dla całego systemu: 7 GB/s Opcja montażu przedniego lub tylnego typu rack Zasilanie dopasowane do polskiej sieci energetycznej (230VAC/60Hz) System typu Remote Power Inhibit Control and Voltage Monitoring Wbudowane wentylatory chłodzące Możliwość montażu w szafie rack 19' Powyższe wymagania spełnia na przykład obudowa typu NI PXIe-1082 lub inny równoważny sprzęt. Kontroler w standardzie PXIe sztuk 1 Procesor 2.3 GHz quad-core (3.3 GHz maximum in single-core, Turbo Boost mode) Magistrala typu PXI Express Częstotliwość taktowania procesora 2,3GHz

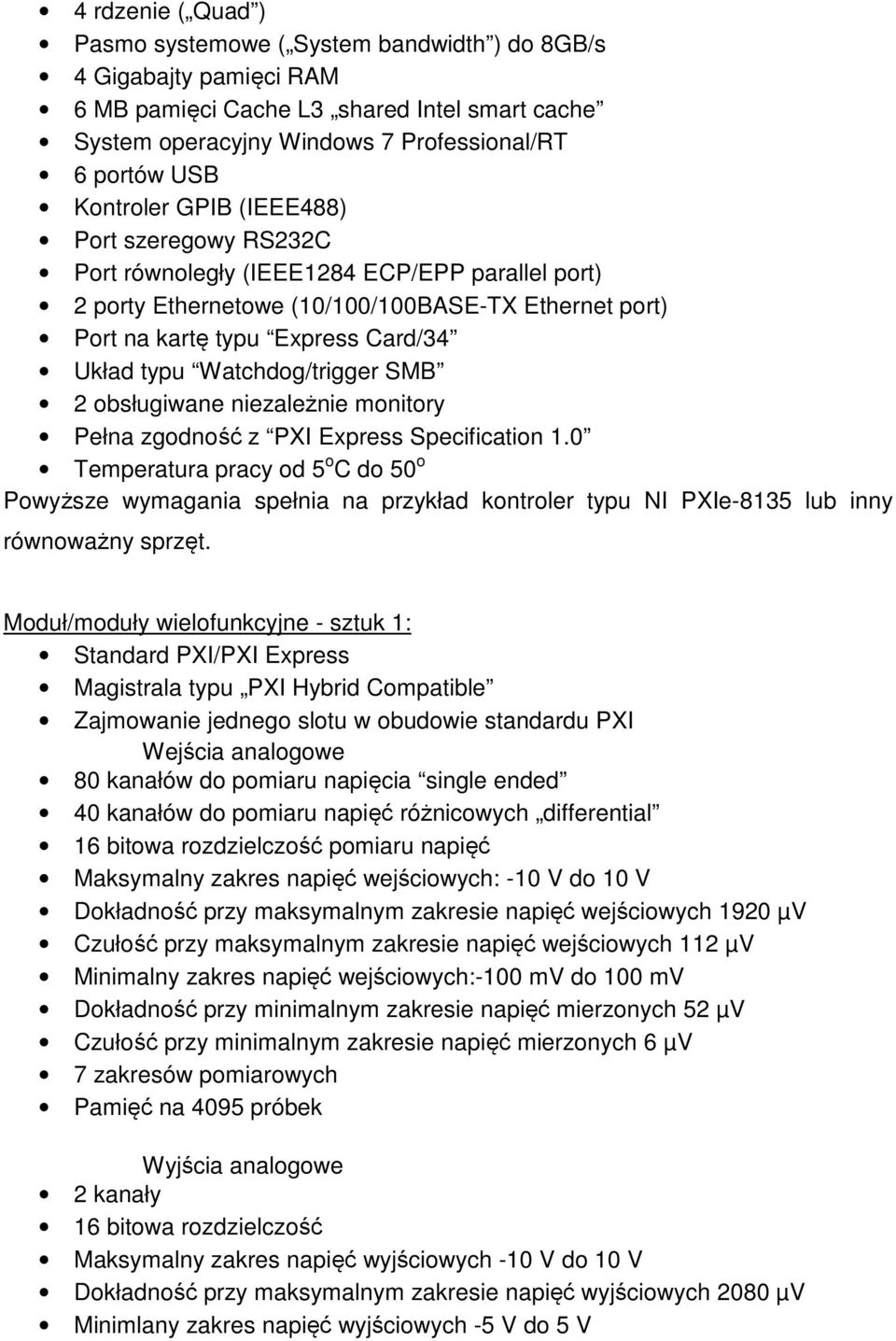

13 4 rdzenie ( Quad ) Pasmo systemowe ( System bandwidth ) do 8GB/s 4 Gigabajty pamięci RAM 6 MB pamięci Cache L3 shared Intel smart cache System operacyjny Windows 7 Professional/RT 6 portów USB Kontroler GPIB (IEEE488) Port szeregowy RS232C Port równoległy (IEEE1284 ECP/EPP parallel port) 2 porty Ethernetowe (10/100/100BASE-TX Ethernet port) Port na kartę typu Express Card/34 Układ typu Watchdog/trigger SMB 2 obsługiwane niezależnie monitory Pełna zgodność z PXI Express Specification 1.0 Temperatura pracy od 5 o C do 50 o Powyższe wymagania spełnia na przykład kontroler typu NI PXIe-8135 lub inny równoważny sprzęt. Moduł/moduły wielofunkcyjne - sztuk 1: Standard PXI/PXI Express Magistrala typu PXI Hybrid Compatible Zajmowanie jednego slotu w obudowie standardu PXI Wejścia analogowe 80 kanałów do pomiaru napięcia single ended 40 kanałów do pomiaru napięć różnicowych differential 16 bitowa rozdzielczość pomiaru napięć Maksymalny zakres napięć wejściowych: -10 V do 10 V Dokładność przy maksymalnym zakresie napięć wejściowych 1920 µv Czułość przy maksymalnym zakresie napięć wejściowych 112 µv Minimalny zakres napięć wejściowych:-100 mv do 100 mv Dokładność przy minimalnym zakresie napięć mierzonych 52 µv Czułość przy minimalnym zakresie napięć mierzonych 6 µv 7 zakresów pomiarowych Pamięć na 4095 próbek Wyjścia analogowe 2 kanały 16 bitowa rozdzielczość Maksymalny zakres napięć wyjściowych -10 V do 10 V Dokładność przy maksymalnym zakresie napięć wyjściowych 2080 µv Minimlany zakres napięć wyjściowych -5 V do 5 V

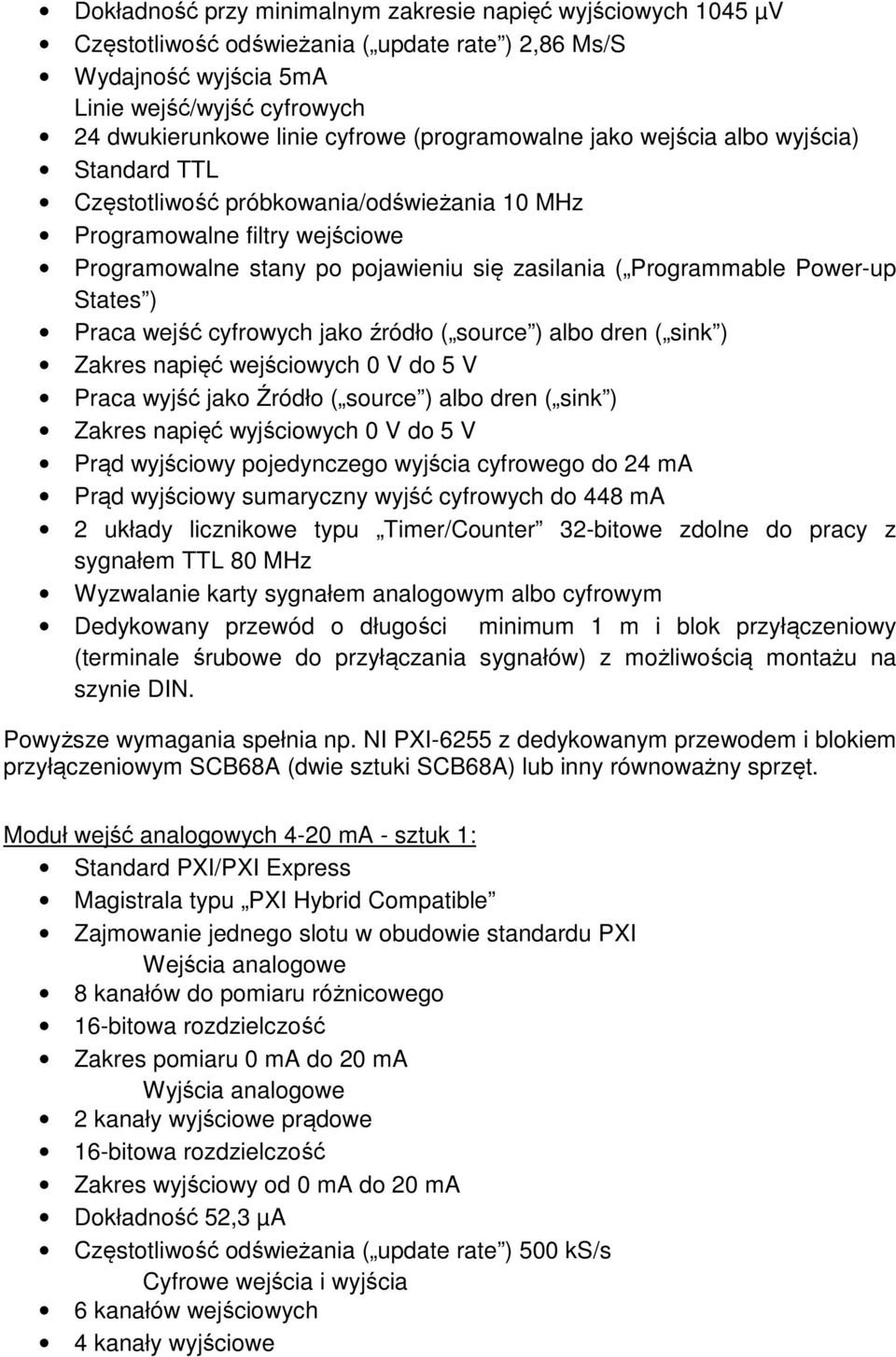

14 Dokładność przy minimalnym zakresie napięć wyjściowych 1045 µv Częstotliwość odświeżania ( update rate ) 2,86 Ms/S Wydajność wyjścia 5mA Linie wejść/wyjść cyfrowych 24 dwukierunkowe linie cyfrowe (programowalne jako wejścia albo wyjścia) Standard TTL Częstotliwość próbkowania/odświeżania 10 MHz Programowalne filtry wejściowe Programowalne stany po pojawieniu się zasilania ( Programmable Power-up States ) Praca wejść cyfrowych jako źródło ( source ) albo dren ( sink ) Zakres napięć wejściowych 0 V do 5 V Praca wyjść jako Źródło ( source ) albo dren ( sink ) Zakres napięć wyjściowych 0 V do 5 V Prąd wyjściowy pojedynczego wyjścia cyfrowego do 24 ma Prąd wyjściowy sumaryczny wyjść cyfrowych do 448 ma 2 układy licznikowe typu Timer/Counter 32-bitowe zdolne do pracy z sygnałem TTL 80 MHz Wyzwalanie karty sygnałem analogowym albo cyfrowym Dedykowany przewód o długości minimum 1 m i blok przyłączeniowy (terminale śrubowe do przyłączania sygnałów) z możliwością montażu na szynie DIN. Powyższe wymagania spełnia np. NI PXI-6255 z dedykowanym przewodem i blokiem przyłączeniowym SCB68A (dwie sztuki SCB68A) lub inny równoważny sprzęt. Moduł wejść analogowych 4-20 ma - sztuk 1: Standard PXI/PXI Express Magistrala typu PXI Hybrid Compatible Zajmowanie jednego slotu w obudowie standardu PXI Wejścia analogowe 8 kanałów do pomiaru różnicowego 16-bitowa rozdzielczość Zakres pomiaru 0 ma do 20 ma Wyjścia analogowe 2 kanały wyjściowe prądowe 16-bitowa rozdzielczość Zakres wyjściowy od 0 ma do 20 ma Dokładność 52,3 µa Częstotliwość odświeżania ( update rate ) 500 ks/s Cyfrowe wejścia i wyjścia 6 kanałów wejściowych 4 kanały wyjściowe

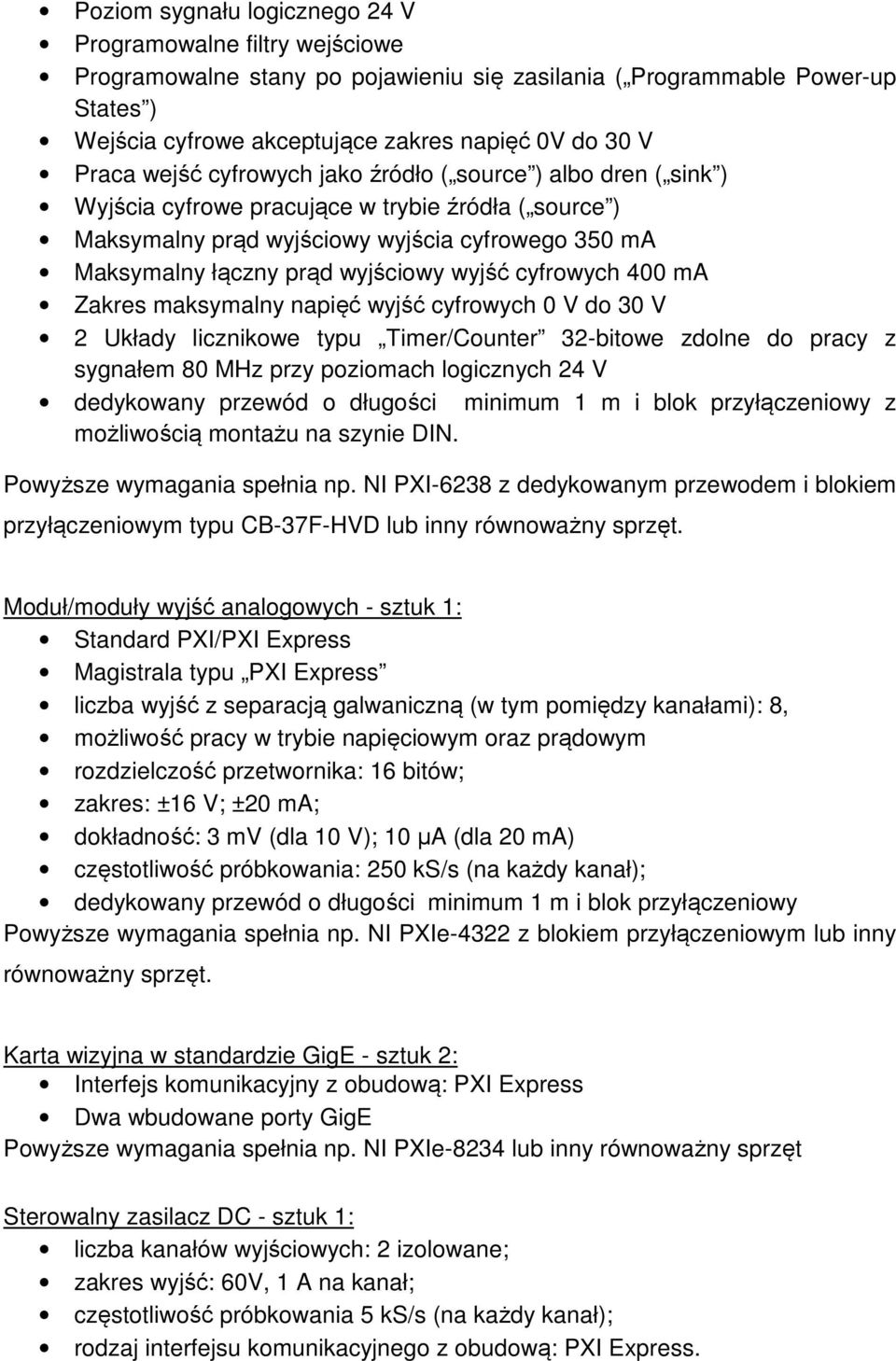

15 Poziom sygnału logicznego 24 V Programowalne filtry wejściowe Programowalne stany po pojawieniu się zasilania ( Programmable Power-up States ) Wejścia cyfrowe akceptujące zakres napięć 0V do 30 V Praca wejść cyfrowych jako źródło ( source ) albo dren ( sink ) Wyjścia cyfrowe pracujące w trybie źródła ( source ) Maksymalny prąd wyjściowy wyjścia cyfrowego 350 ma Maksymalny łączny prąd wyjściowy wyjść cyfrowych 400 ma Zakres maksymalny napięć wyjść cyfrowych 0 V do 30 V 2 Układy licznikowe typu Timer/Counter 32-bitowe zdolne do pracy z sygnałem 80 MHz przy poziomach logicznych 24 V dedykowany przewód o długości minimum 1 m i blok przyłączeniowy z możliwością montażu na szynie DIN. Powyższe wymagania spełnia np. NI PXI-6238 z dedykowanym przewodem i blokiem przyłączeniowym typu CB-37F-HVD lub inny równoważny sprzęt. Moduł/moduły wyjść analogowych - sztuk 1: Standard PXI/PXI Express Magistrala typu PXI Express liczba wyjść z separacją galwaniczną (w tym pomiędzy kanałami): 8, możliwość pracy w trybie napięciowym oraz prądowym rozdzielczość przetwornika: 16 bitów; zakres: ±16 V; ±20 ma; dokładność: 3 mv (dla 10 V); 10 µa (dla 20 ma) częstotliwość próbkowania: 250 ks/s (na każdy kanał); dedykowany przewód o długości minimum 1 m i blok przyłączeniowy Powyższe wymagania spełnia np. NI PXIe-4322 z blokiem przyłączeniowym lub inny równoważny sprzęt. Karta wizyjna w standardzie GigE - sztuk 2: Interfejs komunikacyjny z obudową: PXI Express Dwa wbudowane porty GigE Powyższe wymagania spełnia np. NI PXIe-8234 lub inny równoważny sprzęt Sterowalny zasilacz DC - sztuk 1: liczba kanałów wyjściowych: 2 izolowane; zakres wyjść: 60V, 1 A na kanał; częstotliwość próbkowania 5 ks/s (na każdy kanał); rodzaj interfejsu komunikacyjnego z obudową: PXI Express.

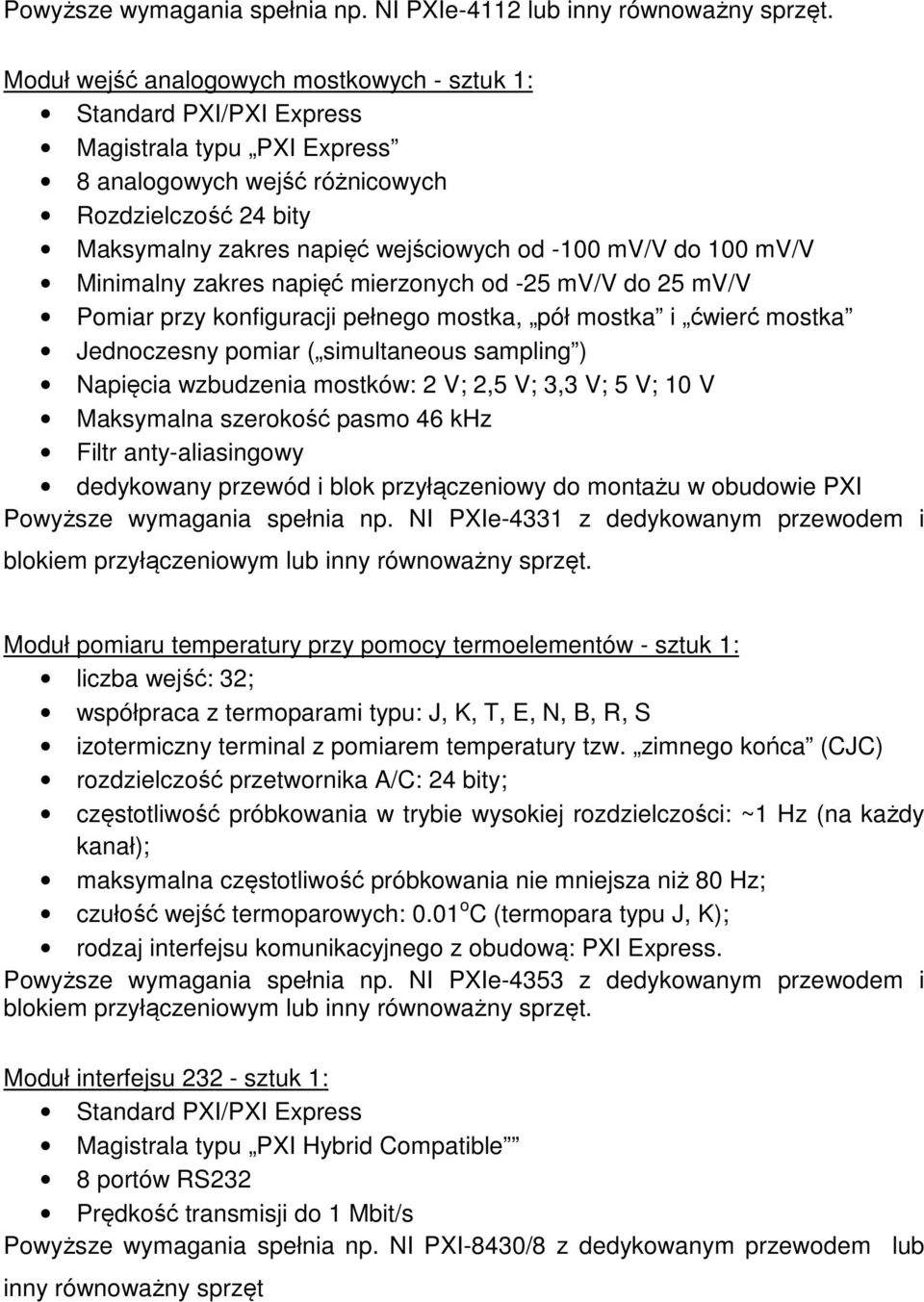

16 Powyższe wymagania spełnia np. NI PXIe-4112 lub inny równoważny sprzęt. Moduł wejść analogowych mostkowych - sztuk 1: Standard PXI/PXI Express Magistrala typu PXI Express 8 analogowych wejść różnicowych Rozdzielczość 24 bity Maksymalny zakres napięć wejściowych od -100 mv/v do 100 mv/v Minimalny zakres napięć mierzonych od -25 mv/v do 25 mv/v Pomiar przy konfiguracji pełnego mostka, pół mostka i ćwierć mostka Jednoczesny pomiar ( simultaneous sampling ) Napięcia wzbudzenia mostków: 2 V; 2,5 V; 3,3 V; 5 V; 10 V Maksymalna szerokość pasmo 46 khz Filtr anty-aliasingowy dedykowany przewód i blok przyłączeniowy do montażu w obudowie PXI Powyższe wymagania spełnia np. NI PXIe-4331 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Moduł pomiaru temperatury przy pomocy termoelementów - sztuk 1: liczba wejść: 32; współpraca z termoparami typu: J, K, T, E, N, B, R, S izotermiczny terminal z pomiarem temperatury tzw. zimnego końca (CJC) rozdzielczość przetwornika A/C: 24 bity; częstotliwość próbkowania w trybie wysokiej rozdzielczości: ~1 Hz (na każdy kanał); maksymalna częstotliwość próbkowania nie mniejsza niż 80 Hz; czułość wejść termoparowych: 0.01 o C (termopara typu J, K); rodzaj interfejsu komunikacyjnego z obudową: PXI Express. Powyższe wymagania spełnia np. NI PXIe-4353 z dedykowanym przewodem i blokiem przyłączeniowym lub inny równoważny sprzęt. Moduł interfejsu sztuk 1: Standard PXI/PXI Express Magistrala typu PXI Hybrid Compatible 8 portów RS232 Prędkość transmisji do 1 Mbit/s Powyższe wymagania spełnia np. NI PXI-8430/8 z dedykowanym przewodem lub inny równoważny sprzęt

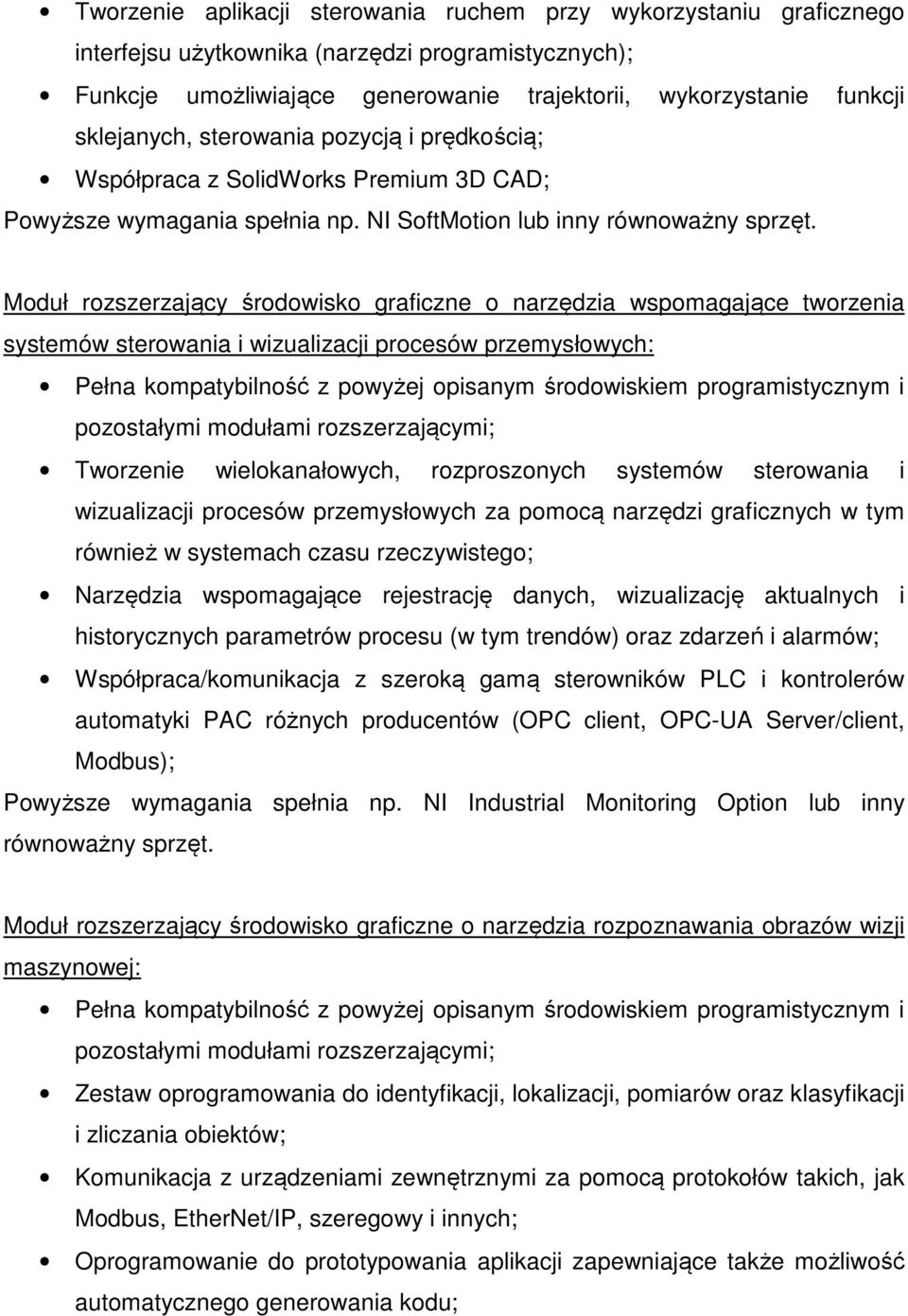

17 Moduł interfejsu 422/485 - sztuk 1: Standard PXI/PXI Express Magistrala typu PXI Hybrid Compatible 8 portów Prędkość transmisji do 3 Mb/s Powyższe wymagania spełnia np. NI PXI-8431/8 z dedykowanym przewodem lub inny równoważny sprzęt Środowisko programowania wraz z dodatkowymi modułami - sztuk 1: Graficzne środowisko programistyczne; Kompatybilność i integracja z szeroką gamą sprzętu pomiarowego; Proste i szybkie tworzenie interfejsu użytkownika umożliwiającego wyświetlanie danych w czasie rzeczywistym; Rozbudowana funkcjonalność dla przetwarzania i analizy sygnałów oraz operacji matematycznych; Integracja systemu kontroli wersji kodu; Pomiar poziomu skomplikowania kodu i zużycia zasobów komputera; Wsparcie dla systemów operacyjnych Windows XP/Vista/7/8/8.1/Server 2003 R2 (32-bit) oraz Windows Vista/7/8/8.1/Server 2008 R2/Server 2012 R2 (64- bit); Tworzenie samodzielnych aplikacji EXE, instalatorów i bibliotek DLL; Powyższe wymagania spełnia np. NI LabVIEW Professional Development System. lub inny równoważny sprzęt Moduł rozszerzający do tworzenie aplikacji na sterowniki pracujące w systemie czasu rzeczywistego: Tworzenie aplikacji czasu rzeczywistego przy wykorzystaniu wcześniej opisanego środowiska graficznego między innymi na sterowniki NI crio - pełna kompatybilność z tym środowiskiem; Kompilowanie kodu graficzny i jego optymalizacja dla wybranego urządzenia docelowego czasu rzeczywistego; Powyższe wymagania spełnia np. NI LabVIEW Real-Time Module lub inny równoważny sprzęt.

18 Moduł rozszerzający środowisko graficzne o możliwość programowania macierzy FPGA Możliwość programowania macierzy FPGA znajdujących się w urządzeniach NI RIO w sposób graficzny; Możliwość tworzenia aplikacji FPGA na komputerze z zainstalowanym systemem Windows; Możliwość tworzenia aplikacji wbudowanych wykorzystujących jednocześnie bezpośredni dostęp do We/Wy oraz programowaną przez użytkownika logikę definiującą niestandardowy sprzęt znajdujące zastosowanie w aplikacjach takich jak komunikacja cyfrowa, symulacje HIL (Hardware-In-Loop) i szybkie prototypowanie; Możliwość tworzenia własnych algorytmów sterowania taktowanych do 40MHz; Możliwość tworzenia własnych algorytmów wyzwalania i próbkowania korzystając z rozdzielczości 25ns; Pełna kompatybilność z powyżej opisanym środowiskiem programistycznym i pozostałymi modułami rozszerzającymi; Powyższe wymagania spełnia np. NI LabVIEW FPGA Module lub inny równoważny sprzęt. Moduł rozszerzający środowisko graficzne o możliwość programowania w języku Matchscript Pełna kompatybilność z powyżej opisanym środowiskiem programistycznym i pozostałymi modułami rozszerzającymi; Możliwość tworzenia tzw. m-plików za pomocą interaktywnego interfejsu; Możliwość uruchomiania kodu zawartego w m-plikach w systemie czasu rzeczywistego. Powyższe wymagania spełnia np. NI Developer Suite MathScipt RT Option lub inny równoważny sprzęt. Moduł rozszerzający środowisko graficzne o funkcje wspomagające tworzenie aplikacji sterujących ruchem: Pełna kompatybilność z powyżej opisanym środowiskiem programistycznym i pozostałymi modułami rozszerzającymi;

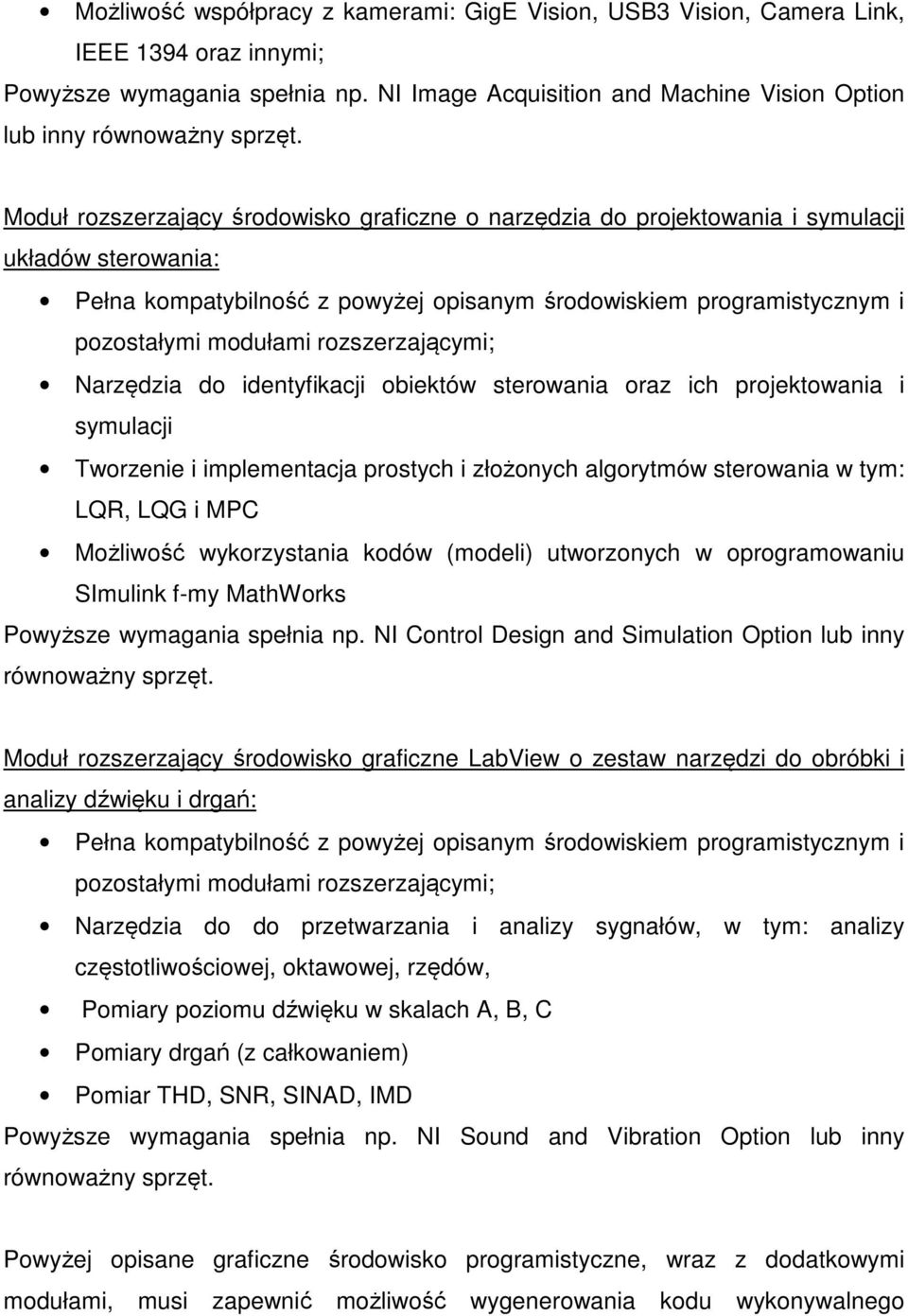

19 Tworzenie aplikacji sterowania ruchem przy wykorzystaniu graficznego interfejsu użytkownika (narzędzi programistycznych); Funkcje umożliwiające generowanie trajektorii, wykorzystanie funkcji sklejanych, sterowania pozycją i prędkością; Współpraca z SolidWorks Premium 3D CAD; Powyższe wymagania spełnia np. NI SoftMotion lub inny równoważny sprzęt. Moduł rozszerzający środowisko graficzne o narzędzia wspomagające tworzenia systemów sterowania i wizualizacji procesów przemysłowych: Pełna kompatybilność z powyżej opisanym środowiskiem programistycznym i pozostałymi modułami rozszerzającymi; Tworzenie wielokanałowych, rozproszonych systemów sterowania i wizualizacji procesów przemysłowych za pomocą narzędzi graficznych w tym również w systemach czasu rzeczywistego; Narzędzia wspomagające rejestrację danych, wizualizację aktualnych i historycznych parametrów procesu (w tym trendów) oraz zdarzeń i alarmów; Współpraca/komunikacja z szeroką gamą sterowników PLC i kontrolerów automatyki PAC różnych producentów (OPC client, OPC-UA Server/client, Modbus); Powyższe wymagania spełnia np. NI Industrial Monitoring Option lub inny równoważny sprzęt. Moduł rozszerzający środowisko graficzne o narzędzia rozpoznawania obrazów wizji maszynowej: Pełna kompatybilność z powyżej opisanym środowiskiem programistycznym i pozostałymi modułami rozszerzającymi; Zestaw oprogramowania do identyfikacji, lokalizacji, pomiarów oraz klasyfikacji i zliczania obiektów; Komunikacja z urządzeniami zewnętrznymi za pomocą protokołów takich, jak Modbus, EtherNet/IP, szeregowy i innych; Oprogramowanie do prototypowania aplikacji zapewniające także możliwość automatycznego generowania kodu;

20 Możliwość współpracy z kamerami: GigE Vision, USB3 Vision, Camera Link, IEEE 1394 oraz innymi; Powyższe wymagania spełnia np. NI Image Acquisition and Machine Vision Option lub inny równoważny sprzęt. Moduł rozszerzający środowisko graficzne o narzędzia do projektowania i symulacji układów sterowania: Pełna kompatybilność z powyżej opisanym środowiskiem programistycznym i pozostałymi modułami rozszerzającymi; Narzędzia do identyfikacji obiektów sterowania oraz ich projektowania i symulacji Tworzenie i implementacja prostych i złożonych algorytmów sterowania w tym: LQR, LQG i MPC Możliwość wykorzystania kodów (modeli) utworzonych w oprogramowaniu SImulink f-my MathWorks Powyższe wymagania spełnia np. NI Control Design and Simulation Option lub inny równoważny sprzęt. Moduł rozszerzający środowisko graficzne LabView o zestaw narzędzi do obróbki i analizy dźwięku i drgań: Pełna kompatybilność z powyżej opisanym środowiskiem programistycznym i pozostałymi modułami rozszerzającymi; Narzędzia do do przetwarzania i analizy sygnałów, w tym: analizy częstotliwościowej, oktawowej, rzędów, Pomiary poziomu dźwięku w skalach A, B, C Pomiary drgań (z całkowaniem) Pomiar THD, SNR, SINAD, IMD Powyższe wymagania spełnia np. NI Sound and Vibration Option lub inny równoważny sprzęt. Powyżej opisane graficzne środowisko programistyczne, wraz z dodatkowymi modułami, musi zapewnić możliwość wygenerowania kodu wykonywalnego
