1 Wydział Kształcenia Zawodowego i Ustawicznego, KOWEZiU Zawód: kamieniarz Symbol cyfrowy: 711 [04] STANDARD WYPOSAENIA DYDAKTYCZNEGO PRACOWNI KSZTAŁCENIA ZAWODOWEGO 1. Wyposaenie ogólnodydaktyczne pracowni: tablica magnetyczna, tablica/ekran rozwijany biały, zestaw TV wideo i CD, tablica szkolna, rzutnik pisma lub foliogramów wraz ze stolikiem regulowanym, biblioteczka podrczna z literatur przedmiotow (podrczniki zawodowe, poradniki i normy techniczne, katalogi, warunki techniczne wykonania i odbioru robót, receptury zapraw, projekty typowe, Prawo Budowlane wraz z komentarzem), zestawy: eksponatów kamieniarskich typu: próbki kamieni stosowanych w kamieniarstwie, próbki płyt kamiennych z fakturami obróbczymi (polerowan, szlifowan, płomieniowan, piaskowan, groszkowan), tablice pogldowe z zakresu osadzania kamiennych elementów budowlanych, komputer z zainstalowanym systemem operacyjnym oraz programami uytkowymi typu: pakiet biurowy, program do edycji rysunku technicznego (np.: Auto CAD), stół nauczyciela spełniajcy jednoczenie rol stanowiska dla egzaminatorów, stoliki uczniowskie 2osobowe wraz z kompletem krzeseł do pracy podczas zaj teoretycznych, szafa na rodki dydaktyczne: przybory rysunkowe, modele rzutni i brył geometrycznych. 2. Wykaz niezbdnych pracowni/stanowisk dydaktycznych: pracownia rcznej obróbki kamienia, pracownia mechanicznej obróbki kamienia, pracownia zabudowy i osadzania elementów kamiennych. 3. Opis infrastruktury pracowni oraz ich wyposaenia: Pracownia kształcenia zawodowego dla zawodu kamieniarz powinna posiada wyodrbnion sal do zaj dydaktycznych i by wyposaona we właciwe rodki dydaktyczne, a take pomieszczenia warsztatowe z wydzielonymi stanowiskami dydaktycznymi do praktycznej nauki zawodu wraz z zapleczem sanitarnym (szatnia, umywalnia, WC). Stanowiska do praktycznej nauki zawodu mog by zlokalizowane w kilku pomieszczeniach warsztatów szkolnych oraz jako stanowiska szkoleniowe w hali produkcyjnej zakładów kamieniarskich, z którymi zawarto stosowne umowy o współpracy. 3.1 Pracownia rcznej obróbki kamienia Zakres zaj praktycznej nauki dzielenie (klinowanie) bloków, brył i płyt, obróbka pierwszej, drugiej, trzeciej i pozostałych płaszczyzn, wyrównanie powierzchni kamieni twardych: grotowanie, groszkowanie, wyrównanie powierzchni kamieni mikkich: ciosanie, gradzinowanie, dłutowanie, obróbka powierzchni stykowych: styk odbijany, styk pełny, obróbka i wykonanie elementów o powierzchniach łukowych odcinkowych: stopie łukowy, cokół okładziny, naronik łukowy, toczak przemysłowy; 1

2 obróbka i wykonanie elementów profilowych: profil fazy, kostki, łobka, wierwałka, półwałka, profil w linii łamanej o załamaniu wewntrznym lub zewntrznym, profil dobijany; obróbka i wykonanie: tralki o przekroju prostoktnym, walca, kuli, wykonanie meandru, woluty, maswerku, wykonanie płaskorzeby, rzeby w kamieniu zasady: prace z przyrzdem do punktowania, punktowanie cyrklami, zastosowanie ktownika proporcjonalnego Opis infrastruktury pracowni: a. usytuowanie pracowni: wiata kamieniarska na terenie warsztatów szkolnych lub jako stanowisko szkolenia w hali zakładu kamieniarskiego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduje si pracownia: wysoko min. 3m, owietlenie naturalne, owietlenie sztuczne ogólne (500Lx), posadzka utwardzana jastrych cementowy; c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: 8m 2 ; d. wyposaenie stanowiska w media z okreleniem ich parametrów: instalacja spronego powietrza (6 bar i wydajnoci min. 1,5m 3 /min), gniazda i obwody elektryczne o napicia 230V wyposaone z człon pomiarowy rónicowoprdowy oraz człon wyłczajcy, instalacja wody zimnej (1 punkt), instalacja odcigowa i odpylajca Opis wyposaenia pracowni: a. wykaz maszyn, urzdze, narzdzi i innego sprztu właciwego dla sprarka powietrzna (rubowa lub tłokowa) 6 bar, wydajno do 12m 3 /min, instalacja odpylajcaodcigowa, młotki pneumatyczne, wiertarka udarowoobrotowa pneumatyczna, taczka, wózek dwukołowy do przewoenia bloczków, grabie, łopata, kilof, szczotka, we gumowe do zasilania narzdzi napdzanych spronym powietrzem, w do wody, stołki kamieniarskie z regulowanym poziomem roboczym, stołki (koziołki) kamieniarskie drewniane, drgi metalowe (łomy) do przesuwania bloków, młotki rczne ciar 800, 1000, 1250g, pobijak drewniany (knypel, pucka, klepak), młotki metalowe małe, ciar czci metalowej 300, 400g, młot kliniak, ciar czci metalowej 4 do 5kg, młot odbijak 4kg, dłuta kamieniarskie: odbijak, grot (szpicak), szlak, gradzina, brzeniak, wpustnik, kliny do młotów pneumatycznych, wiertła z wkładk (z wkładkami z wglików spiekanych), kliny trójdzielne; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: miarka składana lub zwijana o długoci 2 lub 3 metry, 2

3 listwa drewniana o długoci do 150cm i szer. 5cm, łata kamieniarska drewniana o długoci do 5m, poziomnica, ktownik metalowy mały, redni, duy, ktownik nastawny, cyrkiel prosty, kabłkowy (macki), drkowy, pion, ołówek kamieniarski, rysik grafitowy, szablony i kontrszablony, wzorniki; c. wykaz modeli, symulatorów, fantomów (wykaz wzorów i modeli kamienia budowlanego): wzory z kamienia wykonane zgodnie z normami kamie budowlanyformak, kostka brukowa, bloczki, bonia, łupanka, krawnik, opornik, okładzina, słupek, walec, kula, modele profili o załamaniu wewntrznym i zewntrznym, model meandru, woluty, maswerku, tablice technologii wydobycia i transportu bloków skalnych w kamieniołomie, plansze zdjcia budowli wykonanych z kamienia obrobionego rcznie; d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kształcenia oraz podczas egzaminu zawodowego: próbki kamieni twardych granity, sjenity, porfir, bazalt, gnejs, andezyt, melafir, próbki skałosadowych piaskowce, wapienie lekkie, wapienie zbite, trawertyn, próbki skałmetamorficznych marmury, alabastry, próbki skałsztucznych, próbki skałz wadami naturalnymi przerosty, yły, szliry, sztychy, myszki, kawerny, zmiany zabarwienia; e. biblioteka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właciwe dla danego katalogi kamieni z opisem miejsca wydobycia, ich parametrów fizykomechanicznych, zdjcia oraz warunki zastosowania, katalogi i prospekty firmowe sprztu, maszyn i narzdzi stosowanych do obróbki rcznej kamienia, dokumentacje technicznoruchowe maszyn i sprztu znajdujcego si w pracowni; f. wykaz rodków do udzielania pierwszej pomocy: apteczka pierwszej pomocy z instrukcj i sposobem uycia leków; g. wykaz rodków zapewniajcych przestrzeganie warunków bezpieczestwa i higieny pracy oraz zasad ergonomii miejsca pracy: instrukcje obsługi maszyn, sprztu i urzdze, odzie robocza, nakrycie głowy, obuwie robocze, rkawice robocze, rodki ochrony indywidualnej, okulary ochronne, maska przeciwpyłowa, ochronniki słuchu, sprawna instalacja odpylajcoodcigowa Inne szczególne wymagania dotyczce stanowiska, właciwe dla danego dodatkowe wyposaenie stanowisk szkoleniowych w zakładzie kamieniarskim powinno by dostosowane do charakteru produkcji. 3.2 Pracownia mechanicznej obróbki kamienia Zakres zaj praktycznej nauki maszyny do cicia bloków kamiennych na płyty, maszyny do obróbki powierzchni płyt kamiennych, maszyny do wycinania kamiennych elementów płytowych przeznaczonych na: elewacje cian zewntrznych i wewntrznych, wykładziny poziome, elementów nagrobkowych, maszyny do wykonywania obróbek specjalistycznych wiertarki, frezarki. 3

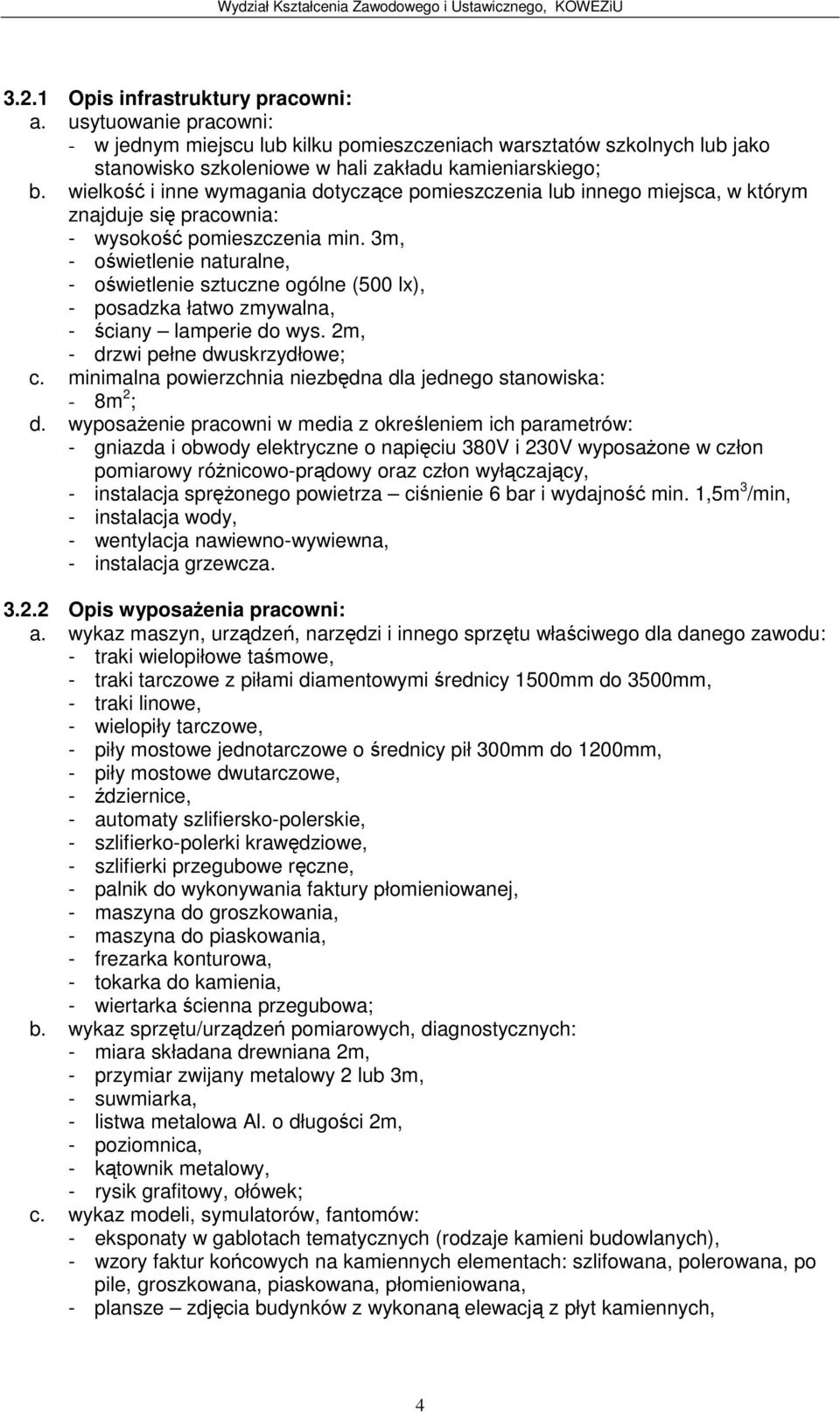

4 3.2.1 Opis infrastruktury pracowni: a. usytuowanie pracowni: w jednym miejscu lub kilku pomieszczeniach warsztatów szkolnych lub jako stanowisko szkoleniowe w hali zakładu kamieniarskiego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduje si pracownia: wysoko pomieszczenia min. 3m, owietlenie naturalne, owietlenie sztuczne ogólne (500 lx), posadzka łatwo zmywalna, ciany lamperie do wys. 2m, drzwi pełne dwuskrzydłowe; c. minimalna powierzchnia niezbdna dla jednego stanowiska: 8m 2 ; d. wyposaenie pracowni w media z okreleniem ich parametrów: gniazda i obwody elektryczne o napiciu 380V i 230V wyposaone w człon pomiarowy rónicowoprdowy oraz człon wyłczajcy, instalacja spronego powietrza cinienie 6 bar i wydajno min. 1,5m 3 /min, instalacja wody, wentylacja nawiewnowywiewna, instalacja grzewcza Opis wyposaenia pracowni: a. wykaz maszyn, urzdze, narzdzi i innego sprztu właciwego dla danego traki wielopiłowe tamowe, traki tarczowe z piłami diamentowymi rednicy 1500mm do 3500mm, traki linowe, wielopiły tarczowe, piły mostowe jednotarczowe o rednicy pił300mm do 1200mm, piły mostowe dwutarczowe, dziernice, automaty szlifierskopolerskie, szlifierkopolerki krawdziowe, szlifierki przegubowe rczne, palnik do wykonywania faktury płomieniowanej, maszyna do groszkowania, maszyna do piaskowania, frezarka konturowa, tokarka do kamienia, wiertarka cienna przegubowa; b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: miara składana drewniana 2m, przymiar zwijany metalowy 2 lub 3m, suwmiarka, listwa metalowa Al. o długoci 2m, poziomnica, ktownik metalowy, rysik grafitowy, ołówek; c. wykaz modeli, symulatorów, fantomów: eksponaty w gablotach tematycznych (rodzaje kamieni budowlanych), wzory faktur kocowych na kamiennych elementach: szlifowana, polerowana, po pile, groszkowana, piaskowana, płomieniowana, plansze zdjcia budynków z wykonan elewacj z płyt kamiennych, 4

5 plansze technologii obiegu zamknitego oczyszczania wody przemysłowej stosowanej w zakładach obróbki kamienia; d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kształcenia oraz podczas egzaminu zawodowego: próbki kamieni zalecanych do cicia i obróbki, katalogi firmowe narzdzi, sprztu, maszyn do obróbki kamieni, próbki piłdo traków, rutu staliwnego, segmenty metalowodiamentowe do pił, próbki liny z segmentami diamentowymi, piły diamentowe, segmenty szlifierskopolerskie z typowymi rodzajami mocowa do głowic, elastyczne segmenty szlifierskopolerskie do elektronarzdzi, frezy proste, kształtowe, zdzierajce z nasypem diamentowym, wiertła do kamienia uzbrojone w wglik spiekane i segmenty diamentowe; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właciwe do danego zawodu/pracowni/stanowiska: instrukcje obsługi maszyn, dokumentacje DTR maszyn i urzdze znajdujcych si w pracowni; f. wykaz rodków do udzielania pierwszej pomocy: apteczka pierwszej pomocy z instrukcj i sposobem uycia leków; g. wykaz rodków zapewniajcych przestrzeganie bezpieczestwa i higieny pracy oraz zasad ergonomii: instrukcje obsługi i konserwacji maszyn i urzdze, ubranie robocze, nakrycie głowy, buty robocze (trzewiki lub buty gumowe), fartuch gumowy nieprzemakalny, rkawice robocze, rodki ochrony indywidualnej: okulary ochronne, ochronniki słuchu, maska przeciwpyłowa Inne szczególne wymagania dotyczce stanowiska, właciwe dla danego dodatkowe wyposaenie stanowisk szkoleniowych w zakładach kamieniarskich i zakładach produkcyjnych stosownie do charakteru produkcji. 3.3 Pracownia zabudowy i osadzania elementów kamiennych Zakres zaj praktycznej nauki zawodu elewacj zewntrzne i wewntrzne cian z płyt kamiennych: plan osadzania, kotwienie, typy kotew, spoiny midzy płytami kamiennymi, szczeliny dylatacyjne; posadzki kamienne: podłoe, plan ułoenia, układ i wymiary płyt, osadzanie płyt, spoinowanie; mury kamienne: z kamienia łamanego, z regularnych elementów kamiennych, z profilowanych elementów kamiennych; schody: proste, wachlarzowe, zewntrzne, wewntrzne, midzy pitrami, wyrównawcze, piwniczne, 5

6 stopnie: blokowe, klinowe, okładzinowe; obramowania okien i drzwi: nadproa okien i drzwi, obramowania boczne, podokienniki zewntrzne i wewntrzne, gzymsy; nagrobki: pojedyncze, podwójne, grobowce, napisy, ornamenty na kamieniu; renowacja i konserwacja elementów kamiennych: uszkodzenia kamienia mechaniczne, korozja i typy uszkodze, konserwacja, impregnacja i uzupełnianie ubytków Opis infrastruktury pracowni: a. usytuowanie pracowni: w jednym lub kilku pomieszczeniach warsztatów szkolnych oraz na wydzielonym placu warsztatów, a take jako stanowisko szkoleniowe na placu lub w hali zakładu kamieniarskiego, przedsibiorstwa produkcyjnego; b. wielko i inne wymagania dotyczce pomieszczenia lub innego miejsca, w którym znajduj si stanowiska: wysoko pomieszczenia min. 3m, owietlenie naturalne, owietlenie sztuczne ogólne (500 lx), posadzka równa łatwozmywalna, ciany lamperia do wys. 2m. drzwi pełne dwuskrzydłowe min 2m; c. minimalna powierzchnia niezbdna dla pojedynczego stanowiska: 8m 2 ; d. wyposaenie pracowni w media z okreleniem ich parametrów: gniazda i obwody elektryczne o napiciu 230V wyposaone w człon rónicowoprdowy oraz człon wyłczajcy, instalacja spronego powietrza cinienie 6 bar, wydajno min. 1,5m 3 /min, instalacja wody 1 punkt, wentylacja nawiewnowywiewna, ogrzewanie Opis wyposaenia pracowni: a. wykaz maszyn, urzdze, aparatów, narzdzi i innego sprztu właciwego dla elektronarzdzia, piła tarczowa zdyskiem diamentowym, szlifierka, wiertarka, wózek do rcznego transportu elementów kamiennych, stółroboczy, pojemnik na zaprawy, pojemniki na odpady, kielnia, szpachelka, łopata, szczotka, młotek kamieniarski, młotek gumowy, pas z narzdziami, sznur, elementy rusztowania, wiadro, kotwy none, podtrzymujce, klamry, trzpienie, kołki rozporowe; 6

7 b. wykaz sprztu/urzdze pomiarowych, diagnostycznych: niwelator, miarka składana drewniana 2m, przymiar zwijany metalowy 3m, suwmiarka, poziomnica, tama miernicza 20m, ktownik prosty i nastawny, łata kamieniarska drewniana 3m, pion murarski, ołówek, rysik grafitowy; c. wykaz modeli, symulatorów, fantomów: eksponaty w gablotach tematycznych, model zabudowy elementów kamiennych, modele zabudowy elementów kotwionych; d. wykaz materiałów, surowców, półfabrykatów i innych rodków niezbdnych w procesie kształcenia oraz podczas egzaminu zawodowego: elementy kamienne do zabudowy, zaprawy wice gotowe (firmowe), materiały do konserwacji, regeneracji i naprawy kamienia, narzdzia do cicia, szlifowania, wiercenia w kamieniu, materiały do spoinowania; e. biblioteczka zawodowa wyposaona w dokumentacj, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właciwe do danego zawodu/pracowni/stanowiska: Polskie Normy, katalogi firmowe materiałów uywanych do zabudowy elementów kamiennych, dokumentacja techniczna kamiennych robót budowlanych, dokumentacja rysunkowa, warunki techniczne wykonania i odbioru robót kamieniarskich; f. wykaz rodków do udzielania pierwszej pomocy: apteczka pierwszej pomocy z instrukcj i sposobem uycia leków; g. wykaz rodków zapewniajcych przestrzeganie zasad ergonomii oraz bezpieczestwa i higieny pracy: instrukcje obsługi elektronarzdzi, ubranie robocze, nakrycie głowy, trzewiki, rkawice robocze, rodki ochrony indywidualnej: okulary ochronne, ochronniki słuchu, maska przeciwpyłowa Inne szczególne wymagania dotyczce stanowiska, właciwe dla danego ze wzgldów ekonomicznych wskazane jest aby zabudowane elementy kamienne mogły by uywane wielokrotnie, zakłada si do szkolenia praktycznego grupy 4 10 osobowe w kadej pracowni. 7
