1 Wykorzystanie suprasegmentalnych zjawisk językowych w modelowaniu języka polskiego na potrzeby systemu rozpoznawania mowy Bartosz Ziółko, Magdalena Igras Katedra Elektroniki Zespół Przetwarzania Sygnałów Wykonano w ramach projektu: Lingwistyczny warsztat do analizy i rozpoznawania mowy NCN nr DEC-2011/03/D/ST6/00914

2 Plan prezentacji O pracach Zespołu Przetwarzania Sygnałów System rozpoznawania mowy Modelowane cechy prozodyczne Pauzy Iloczasy fonemów Kontury intonacyjne Cechy energetyczne Sylaby Modelowanie akcentów i końców zdań Ironia prozodycznie Przykłady zastosowania wyników badań

3 Prace Zespołu Przetwarzania Sygnałów System rozpoznawania mowy => Interfejsy głosowe System rozpoznawania mówcy Przetwarzanie języka naturalnego => Systemy dialogowe Silnik audio dla gier dsp.agh.edu.pl RAYAV

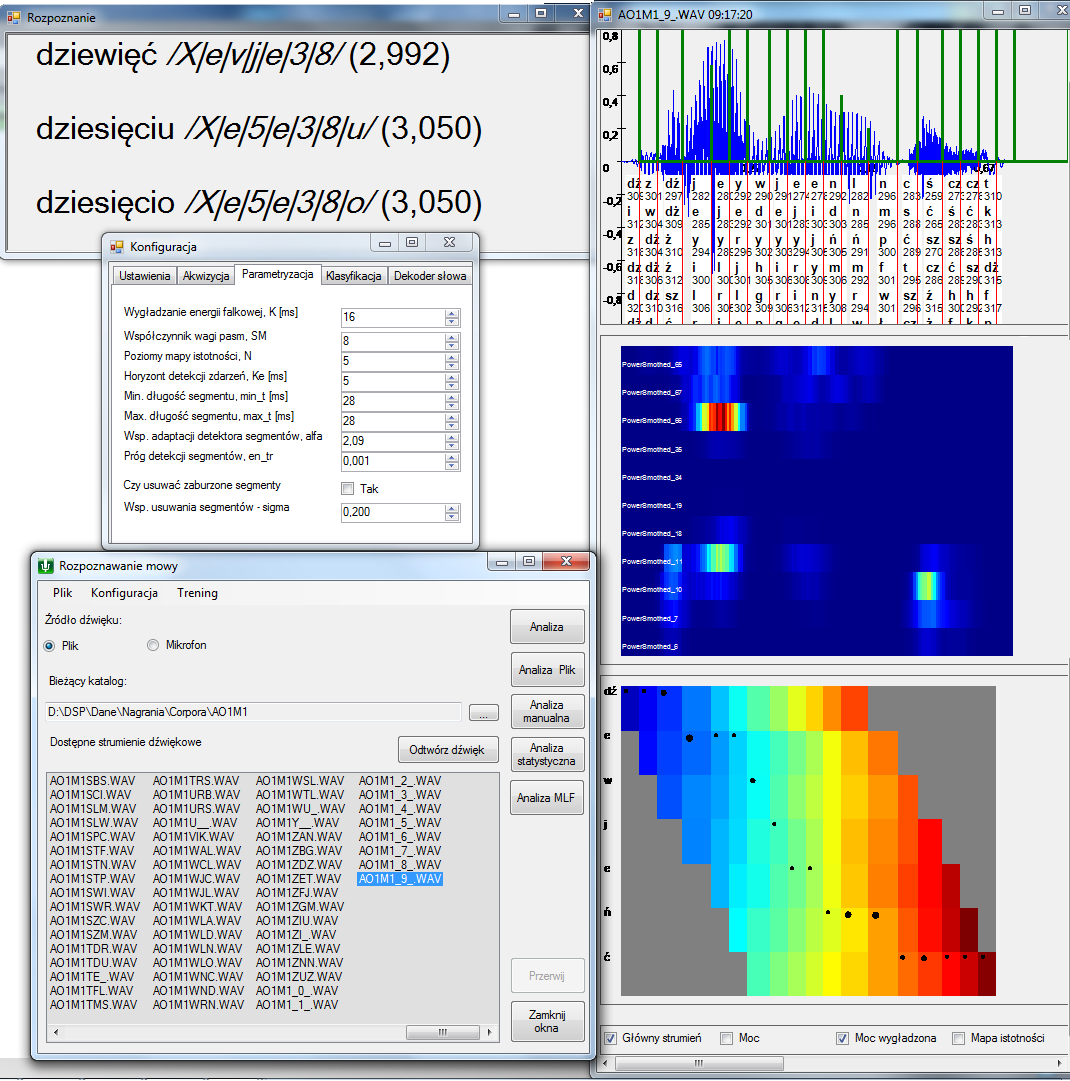

4 System automatycznego rozpoznawania mowy polskiej Nowa wersja Sarmaty (XI 2013) osiągnęła średnią skuteczność 97,7% w testach na przeszło nagranych wypowiedziach. W 99,6% przypadków prawidłowa hipoteza była w pierwszej trójce listy najsilniejszych hipotez.

5 Przepływ danych w systemie AGH Nagranie VAD Dla każdej paczki: Mowa

6 Przepływ danych w systemie AGH parametryzacja: Możliwości: Segmentacja i partycjonowanie Dekompozycja Falkowa (18 cech) + DCT MFCC 13 Filtrów + Energia, Pochodna + Druga pochodna + DCT + FeatureWarping => 39 cech Modelowanie cech przy użyciu 20-sto elementowych GMM Segmentacja równomierna 20ms, z przesunięciem co 10ms Wyniki

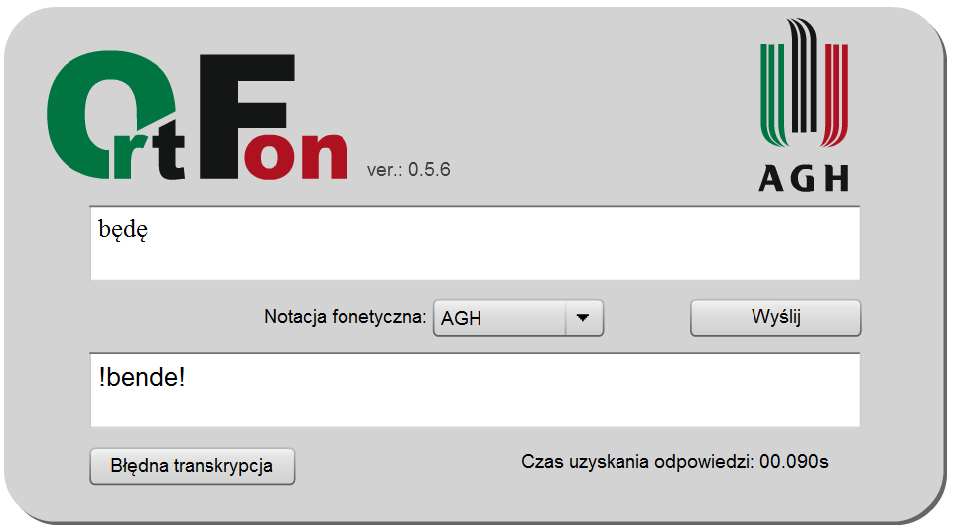

7 Transkrypcje - ortfon Zamiana zapisu ortograficznego na transkrypcję fonetyczną 37 klas fonemów podstawowych ( w wersji 2.0: 85 klas fonetycznych) bezpieczeństwo jest bardzo ważne b e s p j e 0 e 3 s t f o j e z t b a r 6 o v a Z n e minister środowiska powiedział ważne rzeczy m i 3 i s t e r 5 r o d o v i s k a p o v j e X a w v a Z n e Z wnoszę o przerwę w obradach v n o S e o p S e r v e v o b r a d a x 7

8 Niedoskonałości systemu System automatycznego rozpoznawania mowy tworzy bezpośrednie transkrypcje zawartości akustycznej nagrania Bez interpunkcji Bez wielkich liter Łącznie z nieciągłościami i sygnałami akustycznymi niebędącymi mową Takie transkrypcje są mało czytelne dla użytkownika i mniej przydatne dla systemów przetwarzania języka naturalnego Tracone są informacje paralingwistyczne i nielingwistyczne

9 Wyzwanie: przetwarzanie mowy spontanicznej Mowa czytana Mowa spontaniczna Regularna prozodia Brak nieciągłości Poprawność składniowa Ukryta interpunkcja Nieciągłości Częste błędy

10 Rodzaje cech w systemach rozpoznawania mowy Cechy akustyczne Wysokopoziomowe: Pauzy Intonacja Długość głosek Energia sygnału Cechy językowe n-gramy Zawartość semantyczna Szyk zdania Reguły gramatyczne Niskopoziomowe: MFCC falkowe

11 Cecha 1: pauzy Typy pauz akustycznych w nagraniach mowy Pauzy ciche (s_p) Pauzy oddechowe (b_p) Pauzy wypełnione (f_p) yyy, mmm, hmm, yh

12 Źródła pauz w mowie regularne naturalne pauzy związane z czynnością respiracyjną (b_p) nieregularne intencjonalne pauzy, używane celowo jako środek wyrazu, zwłaszcze przez profesjonalnych mówców (s_p) nieregularne nieintencjonalne nieciągłości, efekt wahania, niepewności lub krótkiego namysłu (f_p lub s_p)

13 Analizowany zbiór nagrań monologi: 30 min monologów spontanicznych (prezentacje, przemówienia) 30 min tłumaczeń w czasie rzeczywistym 60 min wywiadów radiowych 15 min mowy czytanej Niedoświadczeni i profesjonalni mówcy (łącznie 30 mówców)

14 Statystyki fraz Nagrania Ilość słów/min Ilość kropek /min Średnia długość zdania [s] Ilość słów w zdaniu Ilość przecinkó w /min Średnia długość frazy [s] Ilość słów we frazie Prezentacje 11,9 (24,3) 6,2 (2,4) 10,9 (3,7) 19,6 (5,8) 19,4 (6,0) 3,3 (0,8) 4,4 (1,0) Tłumaczenia 117,2 (20,1) 6,6 (2,0) 10,0 (3,2) 19,1 (4,7) 14,6 (3,3) 4,3 (1,0) 4,6 (0,8) Wywiady radiowe 129,7 (29,1) 9,9 (3,3) 6,7 (2,3) 13,9 (3,3) 16,1 (4,2) 2,5 (0,8) 5,4 (0,8) Średnia 117,6 (23,8) 7,1 (2,8) 9,7 (3,5) 18,2 (5,3) 16,8 (5,1) 3,5 (1,1) 4,7 (0,9)

15

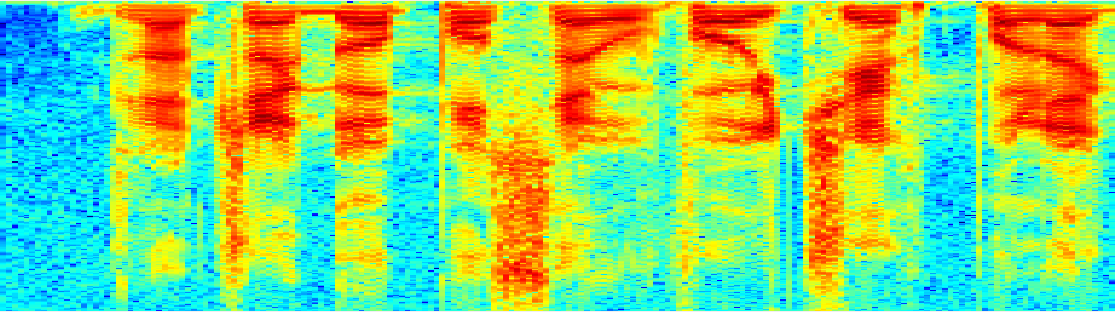

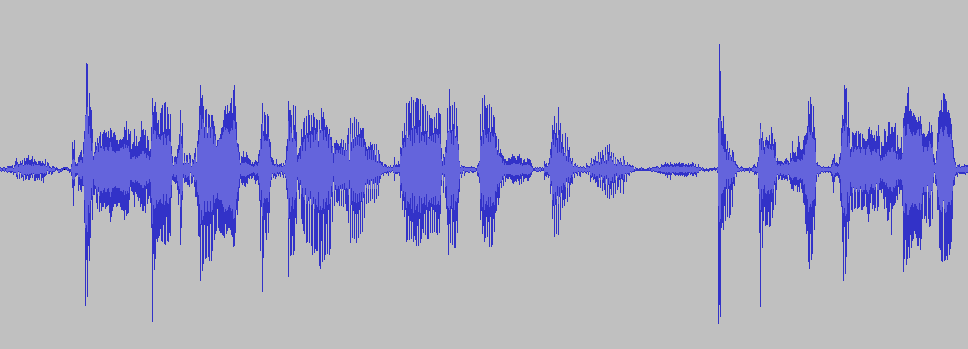

16 Pauzy oddechowe Oddechy w sygnale mowy

17 Pauzy oddechowe Średnia fizjologiczna częstość oddechu zmienia się wraz z wiekiem: oddechów/minutę u noworodków i niemowląt, u dzieci, u osób dorosłych. Stany patologiczne: > 35 oddechów/min < 8 oddechów/min. Podczas produkcji mowy: 10,8(3,4) / min

18 Długość odeechu [ms] Dystrybucja długości oddechów u poszczególnych mówców Mówcy

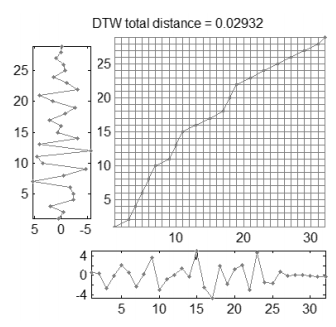

19 Automatyczna detekcja oddechów 1. Normalizacja amplitudy względem średniej energii sygnału 2. Sygnał jest analizowany w obrębie ramek o długości 20 ms z zakładką 10 ms 3. Wskazane zostają regiony sygnału spełniające kryterium czasu, energii i F0: lokalna energii sygnału na poziomie max. amplitudy sygnału przez czas dłuższy niż 150 ms. brak F0. 4. Dla wskazanych fragmentów sygnału wyznaczane są wartości energii w poszczególnych pasmach częstotliwościowych transformacji falkowej. 5. Podobieństwo do wzorców liczone jest algorytmem DTW. energia F0

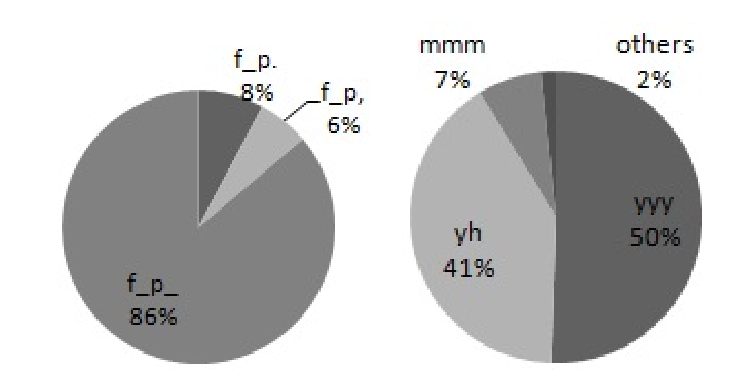

20 Wypełnione pauzy Nagrania #f_p(yyy)/min #f_p(mmm)/min Prezentacje 6,5(5,5) 0,6(0,9) Tłumaczenia 5,8(3,5) 0,9(1,0) Radiowe 7,4(3,6) 1,27(1,14) Średnia 6,4(4,3) 0,9(1,0) Proporcje częstości użycia wypełnionych pauz sygnalizujących interpunkcję

21 Automatyczna detekcja wypełnionych pauz formanty F0

22 Cecha 2: Długość głoski Dystrybucja lognormalna długości realizacji przykładowych fonemów: /a/ /r/ /sz/ f f x 1 ( 2 ( x) e ) ln x 1 ( ) 2 2 ( x) e 2 x 2 2

23 Mean durations of phonemes and their standard deviations [ms] Długość głosek 220 Średnie długości i ich odchylenia standardowe sp l j r ni g d n l_ w y t f i mb N u k h p e odziz a rzdzzidrzc ciszs sicza_e_ Phonemes

24 Względna energia Mapa polskich fonemów Względna długość

25 F0 [Hz] Cecha 4: częstotliwość podstawowa (F0) Algorytmy: oparte na ZCR, autokorelacji, spectrum; RAPT, YAAPT Modelowanie regresją liniową lub wielomianami Max F0 tg α= df0/dt Mean F0 Min F α dt czas [ramki] df0

26 F0 [Hz] Modelowanie F0 czas [ramki]

27 Algorytm segmentacji na sylaby Na podstawie wartości progowej oraz wartości średniej, w sygnale znajdujemy fragmenty odpowiadające wyrazom lub połączonym ciągom wyrazów. Detekcja słów w sygnale mowy

28 Algorytm segmentacji na sylaby (Mermelstein 1975) Rekurencyjne wywoływanie algorytmu Convex Hull. Warunek zatrzymania algorytmu: Długość segmentu < minimalna długość sylaby (80 ms) Wartość d < wartość progowa

29 Algorytm segmentacji na sylaby Procent Delecji / usunięcia/ (d) Procent Insercji /wstawienia/ (i) Accuracy ( h - i) / (h + d) Ins = 2.4% Del = 4.7% Acc = 93.0%

30 Końce zdań Cechy prozodyczne Cechy funkcjonalne pauzy iloczas energia koniec zdania F0

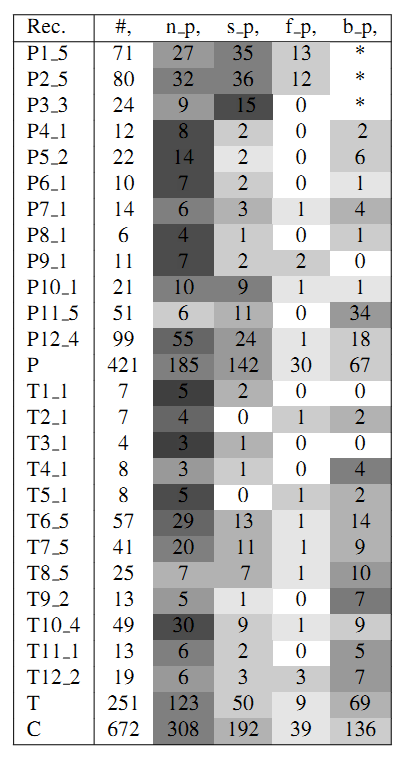

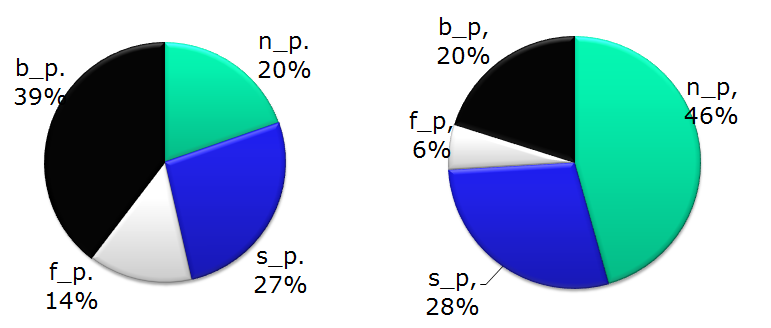

31 Korelacje pomiędzy pauzami a interpunkcją (mowa spontaniczna) kropki Różne typy pauz determinujące: przecinki

32 Korelacje pomiędzy pauzami a interpunkcją 60,0 50,0 40,0 30,0 czytana spontaniczna 20,0 10,0,0 n_p. s_p. f_p. b_p. n_p, s_p, f_p, b_p, kropki przecinki

33 No of occurences Zmiana długości głosek na końcach zdań % Mean: Duration ratio Duration ratio

34 Prawdopodobieństwo wystąpienia Końca zdania Zmiana długości głosek na końcach zdań 0.7 y vs. x fit f Model Gaussowski: x 1 ( 2 ( x) e ) f ( d n ) 0.747e x 2.68 ( ) Względna długość Jakość dopasowania RMSE:

35 Zmiana długości głosek na końcach zdań

36 Modelowane prawdopodobieństwo wystąpienia końca zdania JPA nmj e j s7enaobe j Ze3ek t u regova r t opse zna0 y8 t yxe3a l bo f tsyd3 i mj as t ok t u regob l i SSepo zna3ev ymagamj e5 i en7y t u r y

37 Ilość wystapień Zmiany energii głosek na końcach zdań ,5% % mean: 0.6 Średnia: 0, Współczynnik energii Współczynnik energii

38 Prawdopodobieństwo wystąpienia Końca zdania Zmiany energii głosek na końcach zdań Względna energia

39 Ilość wystapień Zmiany mocy głosek na końcach zdań ,6% occurrenc es Ilość wystąpień No of % mean: 0.36 Średnia: 0, Współczynnik mocy Współczynnik mocy

40 Prawdopodobieństwo wystąpienia Końca zdania Zmiany mocy głosek na końcach zdań y vs. x fit Względnia moc

41 Akcenty Cechy prozodyczne Cechy funkcjonalne iloczas energia akcent F0

42 Ilość wystąpień Accents phonemes duration 3 x Względna długość

43 Ilość wystąpień Accents phonemes energy Względna energia

44 Ilość wystąpień Accents phonemes power Względna moc

45 Zmiana F0 w miejscach samogłosek akcentowanych Samogłoska Średnia F0 wszystkich samogłosek [Hz] Średnia F0 Akcentowanych samogłosek [Hz] Zmiana dla akcentowanych [Hz] 'a' 'a_' 'e' 'e_' 'o' 'u' 'i' 'y'

46 Podsumowanie ꜛ iloczas Końce zdań ꜛ iloczas akcenty ꜜ energia, moc ꜜ F0 ꜛ energia, moc ꜛ F0 duration 2 1,5 1 average sentence ends duration 1,2 1,15 1,1 1,05 1 average accents F0 0,5 0 energy F0 0,95 0,9 energy power power

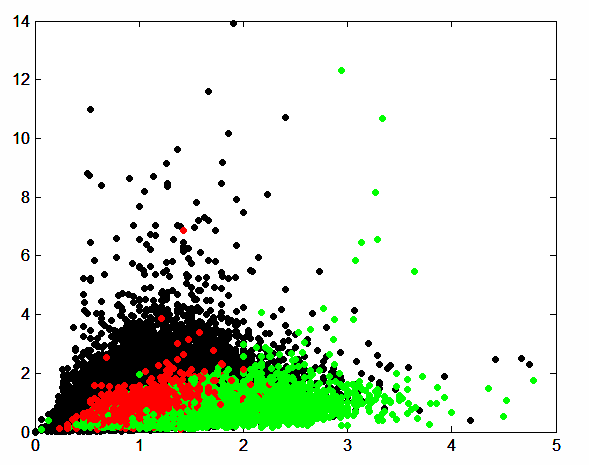

47 Względna energia Rozkład cech głosek akcentowanych i końcowych Względna długość

48 Ironia zamaskowana kpina, drwina zawarta w pozornej aprobacie; lekki sarkazm, ujęty w wypowiedź, której zamierzony sens jest odwrotnością dosłownego znaczenia słów w powiązaniu z kontekstem środek wyrazu, emocja złożona, postawa emocjonalna? ton ironiczny jest dodatkową informacją niesioną przez sygnał mowy reprezentującą postawę emocjonalną wobec wypowiadanej treści

49 Rozpoznanie Percepcja ironii Testy percepcyjne nagrań oryginalnych Emocja prezentowana w nagraniu złość zdziw ironia neutr. smutek radość strach złość 75,0 2,7 2,8 1,4 0 1,4 2,7 zdziwienie 0 58,1 15,3 6,9 0 2,7 9,5 ironia 1,4 23,0 66,7 2, ,8 neutralny 0 1,4 2,8 56,9 10,3 5,5 1,4 smutek 2,8 0 1,4 6,9 78,2 0 12,2 radość 1,4 5,4 4,2 2,8 0 32,9 0 strach 2,8 2,7 0 1,4 2,6 0 35,1 nierozpoznane 16,7 6,8 6,9 20,8 9,0 35,6 32,4

50 Rozpoznanie Percepcja ironii Testy percepcyjne nagrań bez treści Emocja prezentowana w nagraniu złość zdziw ironia neutr. smutek radość strach złość zdziwienie ironia neutralny smutek radość strach nierozpoznane

51 Cechy prozodyczne ironii Kadencja F0, szczególnie w końcowej części frazy Większe odchylenie standardowe F0 Wzrasta iloczas wypowiedzi Silniejsze akcentowanie Zmiana stosunku iloczasu sąsiadujących sylab w akcentowanym wyrazie

52 Znaczenie prac badawczych nad środkami prozodycznymi w technologii mowy Źródło informacji dla modelowania języka System rozpoznawania mowy Synteza mowy Interfejsy głosowe, systemy dialogowe Cechy biometryczne Związek z emocjami Aspekt medyczny Aspekt szkoleniowy System rozpoznawania mówcy Detekcja emocji w mowie System detekcji oddechu w sygnale mowy Systemy wspomagające szkolenie mówców

53 Dziękujemy za uwagę
