SPECYFIKACJA TECHNICZNA DOSTAWA OŚWIETLENIA SCENICZNEGO DLA SALI KINOWO TEATRALNEJ ORAZ OŚWIETLENIA PRZENOŚNEGO

Transkrypt

1 Załącznik Nr 1 szczegółowy opis przedmiotu zamówienia SPECYFIKACJA TECHNICZNA DOSTAWA OŚWIETLENIA SCENICZNEGO DLA SALI KINOWO TEATRALNEJ ORAZ OŚWIETLENIA PRZENOŚNEGO 1. CZĘŚĆ OGÓLNA 1.1. OKREŚLENIE PRZEDMIOTU ZAMÓWIENIA Specyfikacja Techniczna odnosi się do wymagań technicznych dotyczących dostawy i odbioru robót, które zostaną wykonane w ramach inwestycji: DOSTAWA OŚWIETELNIA SCENICZNEGO DLA SALI KINOWO-TEATRALNEJ ORAZ OŚWIETLENIA PRZENOŚNEGO, dla Sztumskiego Centrum Kultury, ul. Galla Anonima 16, Sztum ZGODNOŚĆ ROBÓT Z DOKUMENTACJĄ TECHNICZNĄ Wykonawca jest odpowiedzialny za jakość prac i ich zgodność z dokumentacją kontraktową i techniczną, specyfikacją techniczną i instrukcjami zarządzającego realizacją umowy. Wykonawca jest zobowiązany wykonać wszystkie roboty ściśle według otrzymanej dokumentacji technicznej. Jeśli jednak w czasie realizacji robót okaże się, że dokumentacja projektowa dostarczona przez zamawiającego wymaga uzupełnień wykonawca przygotuje na własny koszt niezbędne rysunki i przedłoży je w czterech kopiach do akceptacji zarządzającemu realizacją umowy DEFINICJE Oświetlenie sceniczne kompletny system umożliwiający realizację założeń wynikających z opisu zamówienia. Nadzór inwestorski jednostka, której celem głównym jest reprezentowanie inwestora na budowie, kontrola zgodności realizacji budowy z projektem, określonymi przepisami, obowiązującymi normami, zasadami technicznymi. Aprobata techniczna - pozytywna ocena techniczna wyrobu, wydana przez upoważnioną do tego jednostkę stwierdzająca jego przydatność do stosowania w określonym środowisku. Certyfikacja zgodności - działanie strony trzeciej wykazujące, że wyrób, proces lub usługa są zgodne z określoną normą lub z właściwymi przepisami prawnymi Deklaracja zgodności - oświadczenie dostawcy, że wyrób, proces lub usługa są zgodne z normą lub aprobatą techniczną Dokumentacja powykonawcza - dokumentacja techniczna z naniesionymi powykonawczymi zmianami i uzupełnieniami. Projektant - uprawniona osoba będąca autorem dokumentacji projektowej Rysunki - część Dokumentacji Projektowej wskazująca lokalizację, sposób wykonania,

2 montażu. Odbiór instalacji - czynności sprawdzające czy instalacje elektryczne i teletechniczne zostały wykonane zgodnie z projektem, warunkami technicznymi i obowiązującymi normami stanowiącymi podstawę do przekazania instalacji do eksploatacji. 2. MATERIAŁY I URZĄDZENIA 2.1. OPRAWY I APARATY OŚWIETLENIOWE Wykonawca dostarczy oprawy oświetleniowe ze źródłami światła i wszystkimi niezbędnymi elementami mocującymi, wsporczymi oraz obudowami dla potrzeb instalacji oświetlenia scenicznego oraz przenośnego systemu oświetlenia scenicznego. Dostarczone aparaty oświetlenia technologicznego sceny powinny odpowiadać technicznym charakterystykom wyszczególnionym w specyfikacji. Szczególnie dotyczy to parametrów optycznych oraz akustycznych urządzeń. Przy wyborze producenta i dostawcy spośród typów spełniających wymagania specyfikacji należy uwzględnić trwałość konstrukcji oraz skuteczność świecenia. Przy wyborze producenta urządzeń oświetlenia inteligentnego należy głównie zwrócić uwagę na trwałość konstrukcji, parametry optyczne oraz akustyczne. Mogą być do tego użyte wyłącznie sprawdzone rozwiązania producentów. Wszystkie aparaty powinny być zabezpieczone dodatkowa linka stalowa SPECYFIKACJA TECHNICZNA Lp. Nazwa / opis Ilość Uwagi 1 Reflektor typu PC (1) 10 Źródło światła Lampa halogenowa 1000W Natężenie światła Min luksów z odległości 8m, przy kącie świecenia 8 Zasilanie V, 50/60Hz Kąty świecenia w zakresie 10 do 55 stopni Budowa Aluminiowy odbłyśnik minimum 100mm Średnica soczewki: minimum 150mm Wyposażenie: Ramka filtrów Źródło światła 1000W Skrzydełka czterolistne Kabel zasilający Uchwyt montażowy Linka zabezpieczająca Siatka zabezpieczająca 2 Reflektor typu PC (2) Zasilanie V, 50/60Hz Kąty świecenia w zakresie 10 do 55 stopni Budowa Aluminiowy odbłyśnik minimum 50mm Średnica soczewki: minimum 120mm Mikrowyłącznik odcinający zasilanie w przypadku otwarcia komory lampy Minimum 3 sloty na akcesoria typu ramka filtrów itp. Wyposażenie: Ramka filtrów Źródło światła 650W Skrzydełka czterolistne Kabel zasilający Uchwyt montażowy Linka zabezpieczająca Siatka zabezpieczająca 3 Reflektor typu Fresnel (1) Źródło światła Lampa halogenowa 650W Natężenie światła Min luksów z odległości 8m, przy kącie świecenia 8 Zasilanie V, 50/60Hz Kąty świecenia w zakresie 10 do 55 stopni Budowa Aluminiowy odbłyśnik minimum 55mm Średnica soczewki: minimum 120mm Wyposażenie: Ramka filtrów Źródło światła 650W Skrzydełka czterolistne Kabel zasilający Uchwyt montażowy Linka zabezpieczająca Siatka zabezpieczająca

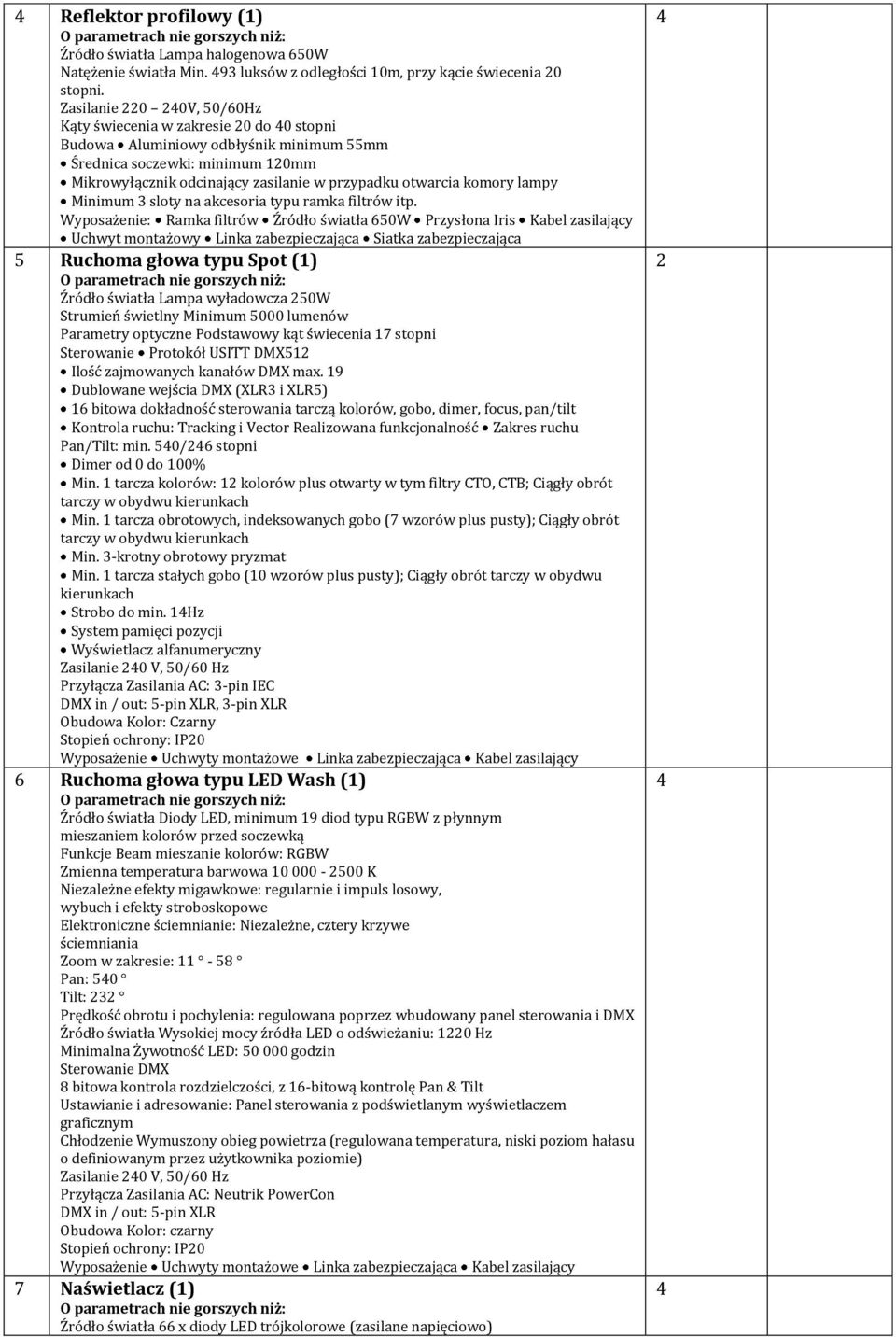

3 Reflektor profilowy (1) Źródło światła Lampa halogenowa 650W Natężenie światła Min. 93 luksów z odległości 10m, przy kącie świecenia 20 Zasilanie V, 50/60Hz Kąty świecenia w zakresie 20 do 0 stopni Budowa Aluminiowy odbłyśnik minimum 55mm Średnica soczewki: minimum 120mm Mikrowyłącznik odcinający zasilanie w przypadku otwarcia komory lampy Minimum 3 sloty na akcesoria typu ramka filtrów itp. Wyposażenie: Ramka filtrów Źródło światła 650W Przysłona Iris Kabel zasilający Uchwyt montażowy Linka zabezpieczająca Siatka zabezpieczająca 5 Ruchoma głowa typu Spot (1) Źródło światła Lampa wyładowcza 250W Strumień świetlny Minimum 5000 lumenów Parametry optyczne Podstawowy kąt świecenia 17 stopni Sterowanie Protokół USITT DMX512 Ilość zajmowanych kanałów DMX max. 19 Dublowane wejścia DMX (XLR3 i XLR5) 16 bitowa dokładność sterowania tarczą kolorów, gobo, dimer, focus, pan/tilt Kontrola ruchu: Tracking i Vector Realizowana funkcjonalność Zakres ruchu Pan/Tilt: min. 50/26 stopni Dimer od 0 do 100% Min. 1 tarcza kolorów: 12 kolorów plus otwarty w tym filtry CTO, CTB; Ciągły obrót tarczy w obydwu kierunkach Min. 1 tarcza obrotowych, indeksowanych gobo (7 wzorów plus pusty); Ciągły obrót tarczy w obydwu kierunkach Min. 3-krotny obrotowy pryzmat Min. 1 tarcza stałych gobo (10 wzorów plus pusty); Ciągły obrót tarczy w obydwu kierunkach Strobo do min. 1Hz System pamięci pozycji Wyświetlacz alfanumeryczny Zasilanie 20 V, 50/60 Hz Przyłącza Zasilania AC: 3-pin IEC DMX in / out: 5-pin XLR, 3-pin XLR Obudowa Kolor: Czarny Stopień ochrony: IP20 Wyposażenie Uchwyty montażowe Linka zabezpieczająca Kabel zasilający 6 Ruchoma głowa typu LED Wash (1) Źródło światła Diody LED, minimum 19 diod typu RGBW z płynnym mieszaniem kolorów przed soczewką Funkcje Beam mieszanie kolorów: RGBW Zmienna temperatura barwowa K Niezależne efekty migawkowe: regularnie i impuls losowy, wybuch i efekty stroboskopowe Elektroniczne ściemnianie: Niezależne, cztery krzywe ściemniania Zoom w zakresie: Pan: 50 Tilt: 232 Prędkość obrotu i pochylenia: regulowana poprzez wbudowany panel sterowania i DMX Źródło światła Wysokiej mocy źródła LED o odświeżaniu: 1220 Hz Minimalna Żywotność LED: godzin Sterowanie DMX 8 bitowa kontrola rozdzielczości, z 16-bitową kontrolę Pan & Tilt Ustawianie i adresowanie: Panel sterowania z podświetlanym wyświetlaczem graficznym Chłodzenie Wymuszony obieg powietrza (regulowana temperatura, niski poziom hałasu o definiowanym przez użytkownika poziomie) Zasilanie 20 V, 50/60 Hz Przyłącza Zasilania AC: Neutrik PowerCon DMX in / out: 5-pin XLR Obudowa Kolor: czarny Stopień ochrony: IP20 Wyposażenie Uchwyty montażowe Linka zabezpieczająca Kabel zasilający 7 Naświetlacz (1) Źródło światła 66 x diody LED trójkolorowe (zasilane napięciowo) 2

4 Zasilanie V AC, max 200W Sterowanie DMX bez konieczności stosowania zewnętrznych zasilaczy, Wbudowany panel sterujący LED Kąty świecenia 5 stopni; możliwość stosowania wymiennych zespołów soczewek o różnych kątach Pozostałe funkcje Stałoprądowa regulacja intensywności świecenia eliminująca efekt migotania światła Zintegrowane kable zasilania oraz DMX o długości 5 metrów z uszczelnionymi przepustami, Zabezpieczenie termiczne Obudowa Stopień ochrony: IP65 Wyposażenie Uchwyty montażowe Linka zabezpieczająca 8 Reflektor prowadzący (1) Źródło światła Lampa wyładowcza MSR 1200 Zasilanie 230/20V AC Natężenie światła Min luksów z odległości 10m, przy kącie świecenia 22 Kąty świecenia w zakresie minimum 8 do 22 stopni Pozostałe funkcje Wbudowany mechaniczny zmieniacz kolorów Mechaniczna żaluzja Wyposażenie Statyw, Źródło światła 9 Wytwornica dymu 1150W grzałka Wydajność min. 580m3/min Możliwość ciągłej pracy Pojemnik min. 3,8 l Sterowanie z protokołu DMX 10 Statyw z nakładką Statyw - Minimalne parametry techniczne Waga: max. 5,60kg Materiał: stal i magnez Rozstaw nóg: 100mm Płynna wysokość regulacji: od min. 1500mm do min. 3130mm Średnica rury: max. 28mm Maksymalne obciążenie: 30kg NAKŁADKA NA STATYW - Minimalne parametry techniczne Waga: max. 1,20kg Materiał: stal Szerokość: min. 1000mm Średnica rury: max. 28mm 11 Regulatory napięcia (1) Ilość obwodów 12, Obciążenie minimum 3 kw na każdy kanał, Wyprowadzenie każdego kanału pod zaciski, Montaż naścienny, Zasilanie panelu 3 fazowe, Urządzenie pracujące w systemie DMX 512 Doprowadzenie zasilania panelu regulatora, oraz wyjścia zasilające do reflektorów od góry urządzenia, Wymiary maksymalne urządzenia (wysokość 60 cm, szerokość 0cm, głębokość 13cm), Sygnalizacja obecności 3 faz zasilania zrealizowana na 3 diodach LED, Sygnalizacja obecności sygnału DMX ( 1 dioda LED ), Sygnalizacja braku obecności DMX ( 1 dioda LED ), 12 diod LED monitorujących 12 obwodów, Podtrzymanie ostatniego wysterowania nastawień z konsolety w przypadku utraty sygnału DMX, Adresowanie kanałów DMX bezpośrednio z frontu regulatora, Możliwość programowania efektów typu chaser bezpośrednio z panelu regulatora. 12 Regulatory napięcia (2) Ilość obwodów 12,

5 Obciążenie minimum 3680 W na każdy kanał, Montaż do racka 19, Zasilanie panelu 3 fazowe 63A z wtykiem tablicowym umieszczonym z tyłu urządzenia, Gniazda obwodów regulowanych z bolcem w ilości 12 sztuk, umieszczone z tyłu urządzenia, Możliwość wymiany gniazd regulowanych na inne typy złącz np. typ Harting lub Socapex, Urządzenie pracujące w systemie DMX 512 Złącza sterujące DMX wtyk, gniazdo XLR 5PIN Wymiary maksymalne urządzenia (wysokość 10mm, szerokość 50mm, głębokość 37cm), Sygnalizacja obecności 3 faz zasilania zrealizowana na 3 diodach LED, 12 diod LED monitorujących 12 obwodów regulowanych, Wyświetlacz LED pokazujący adresy DMX i aktualny stan regulatorów, Podtrzymanie ostatniego wysterowania nastawień z konsolety w przypadku utraty sygnału DMX, Adresowanie kanałów DMX bezpośrednio z frontu regulatora, Możliwość programowania efektów typu chaser bezpośrednio z panelu regulatora. 13 Konsoleta oświetleniowa stacjonarna 1 Co najmniej 2 niezależne wyjścia sygnału DMX (wbudowane). Programowa obsługa min. niezależnych wyjść DMX. Co najmniej 1 wejście sygnału DMX. Co najmniej jedno wyjście ethernet umożliwiające stworzenie sieci oraz przyłączenie co najmniej 2000 kanałów DMX. Wbudowany co najmniej jeden monitor dotykowy o rozdzielczości minimalnej 320 X 20 Możliwość podłączenia minimum jednego monitora dodatkowego o rozdzielczości SVGA Lampkę oświetlenia konsolety z wbudowaną regulacją jasności. Odtwarzanie, edycja, programowanie Pole crosfadera z przyciskami Go, Back, Hold oraz dwoma suwakami wejścia, zejścia - X,Y. Co najmniej 20 kontrolerów umożliwiających odtwarzanie kolejek pamięci jak na crosfaderze. Każdy kontroler zaopatrzony w minimum 2 przyciski Go oraz Flash. Suwak sumy generalnej z przyciskiem B/O i Rate Chase Master. Trackball do kontroli pozycji dla urządzeń inteligentnych. 3 koła wyboru parametrów dla kanałów, urządzeń inteligentnych. Programowanie scen świetlnych z wykorzystaniem funkcji track lub klasycznie. Wbudowany generator efektów z możliwością ich tworzenia dla każdego parametru urządzenia, kanału oraz ich edycji. Możliwość wpisania indywidualnego czasu wejścia, zejścia, opóźnienia dla grup parametrów w jednej scenie świetlnej. Możliwość obsługi każdego parametru w systemie 16- bitowym. Bazę plików opisowych dla urządzeń oświetleniowych, możliwość jej aktualizacji oraz tworzenia samodzielnie plików opisowych. Możliwość synchronizacji z kodami czasowymi SMPTE (LTC), oraz MIDI (obydwa wejścia wbudowane). Archiwizacja, ew. możliwości rozbudowy Wbudowany flash dysk do archiwizacji danych Możliwość rozbudowy urządzenia do niezależnych linii DMX. Możliwość rozbudowy o zdalne sterowanie bezprzewodowe za pomocą programu i komputera kieszonkowego (PDA). Off-line edytor konsolety dla komputerów PC/Laptop oferujący te same możliwości programowe co oferowana konsoleta oraz przenoszenie spektakli pomiędzy konsoletą i off-line edytorem lub ew. praca jako backup. Możliwość dołączenia dodatkowej, bliźniaczej konsolety przez sieć Ethernet i jej pracy jako backup. Możliwość współpracy z profesjonalnym oprogramowaniem do projektowania i wizualizacji (np. Martin Show Designer, Compu Cad, Wysiwyg). Dodatkowo do konsolety powinny być dołączone 1szt. - Mysz optyczna PS/2 1szt. - Klawiatura PS/2 1szt. - Monitor LCD 17 1szt. Case 1 Konsoleta oświetleniowa mobilna 1

6 Wyposażona w jedno wyjście DMX 12 podświetlanych przycisków wyboru urządzeń Możliwość zapamiętywania scen świetlnych Możliwość zapamiętywania chase 2 enkodery parametrów pan/tilt Wbudowany edytor efektów z możliwością podziału wave/random Możliwość zablokowania konsolety za pomocą hasła Możliwość ustawienia sceny startowej wyzwalanej po uruchomieniu sterownika Speed i fade kontrolowane za pomocą dwóch oddzielnych suwaków Podświetlany wyświetlacz Możliwość pracy w trybie sound to light za pomocą wbudowanego mikrofonu lub wejścia line-in 3. ODBIÓR ROBÓT 3.1 WYMAGANIA OGÓLNE Szczegółowe zasady odbioru robót i płatności za ich wykonanie określa umowa. 3.2 ODBIORY ROBÓT Dostawa sprzętu podlegają odbiorowi technicznemu. Odbioru tego dokonuje wykonawca, w obecności inspektora oraz zamawiającego. Odbiór techniczny polega na sprawdzeniu: Zgodności dostarczonego sprzętu z dokumentacją oraz ewentualnymi zmianami i odstępstwami, potwierdzonymi odpowiednimi zapisami w dzienniku budowy, a także zgodności z przepisami szczególnymi, odpowiednimi Polskimi Normami oraz wiedzą techniczną Jakości dostarczonego sprzętu Zgodności oznakowania z Polskimi Normami i lokalizacji przeciwpożarowych wyłączników prądu. Pozytywne wyniki powyższych działań sprawdzających umożliwiają sporządzanie protokołu odbioru.
