Klimatyzacja systemowa procesów technologicznych. Rittal Jacek Broda

Transkrypt

1 Klimatyzacja systemowa procesów technologicznych Rittal Jacek Broda

2 Kompleksowe rozwiązania dla chłodzenia procesów technologicznych Abteilung / Referent / Datum 2

3 Przegląd rozwiązań systemowych 6. Agregaty wody lodowej Wersje kompaktowe od 1KW do 40KW 5. Rittal TopTherm system ogrzewania Kompaktowe grzałki PTC/EC 4. Rittal TopTherm wentylatory filtrujące Wydajności od 25m³/h 3. Rittal Cold Plate Płytowe jednostki chłodzące 2. Rittal TopTherm wymienniki ciepła woda/powietrze Kategorie mocy od 200W do 7KW 1. Rittal TopTherm jednostki chłodzące Klimatyzatory szaf sterowniczych od 300W do 4KE

4 Jednostki Central themes chłodzące Rittal TopTherm

5 Blue Label Blue Label Niebieska Etykieta informacje ogólne Wydajne i energooszczędne jednostki chłodzące Oznaczono tym znakiem produkty o szczególnie wysokiej wydajności energetycznej, wybrane z pełnej gamy produktów Rittal Optymalizacja podzespołów pod względem wydajności, wentylatory EC oraz kompresor Abteilung / Referent / Datum 5

6 Właściwości Jednostki chłodzące Rittal TopTherm wersje naścienne oraz dachowe + Energetycznie wydajne jednostki chłodzących TopTherm PLUS dachowe/naścienne + Zakres wydajności od 300W do 4KW + Zakres temp. pracy i nastawa od 20 C do 55 C + Inteligentny sterownik Komfort + Regulacja przepływu powietrza Oszczędność czasu dzięki... Minimum konserwacji w wyniku zastosowania nanopowłok oraz zintegrowanym układom odparowania kondensatu Krótkie czasy dostaw RTT $ Redukcja kosztów w wyniku... Silniki wentylatorów i kompresorów EC Zastosowania trybu sterowania Eco Filtracja przez Nanopowłoki skraplaczy Abteilung / Referent / Datum 6

7 Zarządzanie kondensatem Zintegrowane odparowywanie kondensatu Dotychczas: Od teraz:

8 TopTherm & RiNano Nanotechnologia firmy Rittal Urządzenia chłodzące ze skraplaczami pokrytymi nanolakierem

9 Kontrola strumienia w urządzeniach dachowych Ukierunkowany przepływ zimnego powietrza poprzez płaski system kanałów Kanały powietrzne dostosowane do konstrukcji szaf TS 8 Nie jest wymagana dodatkowa przestrzeń do zabudowy

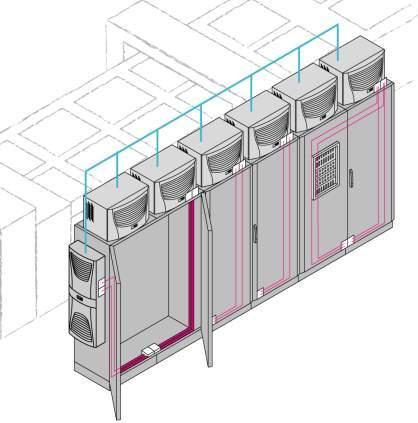

10 BUS SK funkcja zarządzania Funkcja Master Slave do 10 urządzeń Komunikacja poprzez kabel interfejsu Sterowanie urządzeniem nadrzędnym Wspólne załączanie i wyłączanie poprzez wyłącznik krańcowy Wspólna kontrola temperatur Zintegrowane komunikaty błędów oraz kontrola temperatury

11 Sterowanie komfort Wizualizacja aktualnej temperatury Kontrola pracy wszystkich komponentów urządzenia Kontrola faz w urządzeniach 3 fazowych Możliwość sterowania Master Slave Możliwość integracji z systemem CMC Wizualizacja błędów oraz awarii za pomocą 19 różnych komunikatów Możliwość zastosowania programu diagnostycznego Ridiag Tryb Eco

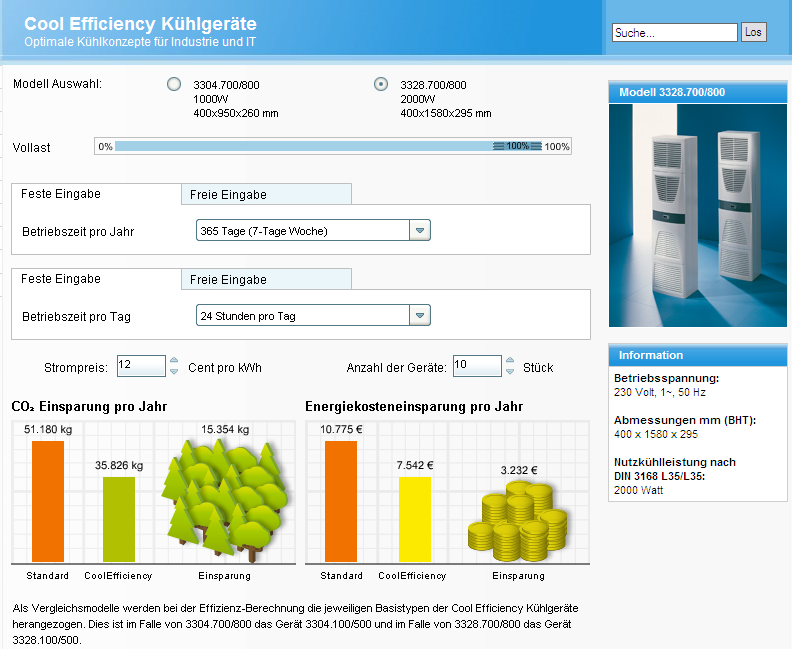

12 Jednostki chłodzące Rittal TopTherm kalkulator oszczędności energii na stronie internetowej Abteilung / Referent / Datum 12

13 Wymienniki ciepła powietrze/woda Rittal TopTherm

14 Wymienniki ciepła powietrze/woda Rittal TopTherm Właściwości: + Duże ilości ciepła mogą być rozpraszane nawet w bardzo ograniczonej przestrzeni, bez emitowania ciepła bezpośrednio do otaczającego powietrza + Zakres temp. pracy do +70 C + IP Standardowe wymagania wodnego zasilania Oszczędność czasu dzięki... Uproszczeniu montażu bezpośredniemu mocowaniu ułatwionemu przez wstępnie zamocowane haków montażowych Różnorodnym, choć prostym w realizacji opcjom podłączenia wody $ Redukcja kosztów w wyniku... wszystkie jednostki ze sterownikiem Komfort modele energooszczędne z trybem sterowania eco mode Brak konieczności serwisowania Abteilung / Referent / Datum 14

15 Energooszczędne chłodzenie cieczowe Rozpraszanie dużych ilości ciepła dzięki koncepcji chłodzenia wodnego Wykorzystanie większej wydajności chłodzenia wodnego w porównaniu z powietrznym Optymalne rozwiązanie dla środowisk, w których wymagany jest wysoki stopień ochrony IP56 temp. do +70 C, takich, jak: środowiska gorące środowiska zapylone środowiska zanieczyszczone Ciepło jest rozpraszane w ograniczonej przestrzeni, bez uwalniania wprost do otaczającego powietrza.

16 Wymienniki ciepła powietrze/woda Rittal TopTherm - forma podłączenia

17 Płyta chłodząca Cold Plate z poziomym obiegiem wody

18 Płyta chłodząca Cold Plate z poziomym obiegiem wody Fakty i właściwości: + Brak emisji hałasu oraz transmisji drgań + Równomierne rozpraszanie ciepła, odprowadzanie ciepła możliwe w wyniku poziomego obiegu wody + Wysoka wydajność jednej płyty 2,5KW Oszczędność czasu dzięki... Wbudowaniu układu sterowania do urządzenia szybsza instalacja, brak dodatkowego otworowania System chłodzenia wymaga niewielu prac konserwacyjnych, większa niezawodność w ekstremalnych warunkach otoczenia $ Redukcja kosztów w wyniku... Wydajniejszego chłodzenia obniżenia kosztów energii Uproszczenia obiegu powietrza w obudowie lepszemu wykorzystaniu przestrzeni Stałej temperaturze podzespołów dzięki bezpośredniemu chłodzeniu wydłużeniu okresu eksploatacji podzespołów w obudowie

19 Płyta chłodząca Cold Plate z poziomym obiegiem wody Konstrukcje 4 wersje dostępne wprost z magazynu Szerokość 600 mm mm Instalacje rurowe miedziane i ze stali nierdzewnej Na standardowej płycie Cold Plate można montować podzespoły po obu stronach Rowki teowe i otwory montażowe można wykorzystywać na tej samej płycie

20 Płyta chłodząca Cold Plate z poziomym obiegiem wody Pełna elastyczność stosowania płyt Cold Plate przy użyciu systemu montażu z rowkiem teowym Mocowanie powierzchni bocznych Mocowanie dookolne Mocowanie bezpośrednio w rowku teowym Przebieg kanałów chłodzących jest zaznaczony na stronie przedniej Płyty mogą być nawiercane na wylot poza miejscem przebiegu kanałów chłodzących

21 Płyta chłodząca Cold Plate z poziomym obiegiem wody akcesoria Mocowanie systemowe Giętkie węże Automatyczne odpowietrzanie Dystrybucja cieczy

22 Płyta chłodząca Cold Plate z poziomym obiegiem wody Brak emisji hałasu Brak transmisji drgań Stała temperatura podzespołów w wyniku bezpośredniego chłodzenia Poziomy obieg wody Niewielka histereza temperatury wewnątrz obudowy Szczególnie dobrze nadaje się do prac precyzyjnych Wydłużony okres eksploatacji Bardziej równomierne rozpraszanie ciepła, możliwość odprowadzania Większa niezawodność funkcjonalna w ekstremalnych warunkach otoczenia System chłodzenia nie wymaga czasochłonnej konserwacji Zredukowane koszty konserwacji Wydajniejsze chłodzenie Zredukowane koszty energii

23 Rittal TopTherm EC wentylator filtrujący 900m³/h

24 Rittal TopTherm EC: jednostki wentylatorów z filtrami 900 m³/h Fakty + Konkretne korzyści ze stosowania jednostek wentylatorów z filtrami Rittal TopTherm w związku ze zmianą technologii + Większy przepływ powietrza dzięki diagonalnej konstrukcji w porównaniu z poprzednimi wersjami + Interfejs do sterowania wentylatorem i monitorowania jego pracy zintegrowany w standardzie Oszczędność czasu dzięki... Wykonywaniu wszystkich prac bez użycia narzędzi montaż na obudowie, połączenia elektryczne, zmiana kierunku przepływu powietrza, szybka wymiana wkładów filtru Prewencyjnym powiadamianiu o błędach natychmiast po awarii wentylatora (a nie dopiero po wystąpieniu nadmiernego wzrostu temperatury) $ Redukcja kosztów w wyniku... Dłuższych okresów pomiędzy przeglądami konserwacyjnymi ze względu na bardziej stabilne ciśnienie wentylatora diagonalnego Obniżeniu kosztów energii (krótsze okresy pracy i wydajny silnik EC) Niższym kosztom serwisu (rzadsza wymiana wkładów filtru) Wydłużeniu okresu eksploatacji (krótsze okresy pracy) W połączeniu z jednostką sterującą dla zespołów wentylatorów z filtrami EC

25 Rittal TopTherm EC: jednostki wentylatorów z filtrami 900 m³/h Klasyfikacja jednostek wentylatorów z filtrami rodziny Rittal TopTherm 20/25 m³/h 55/66 m³/h 105/120 m³/h 550/600 m³/h 700/770 m³/h Nowa: 900 m³/h 160/180 m³/h i 230/250 m³/h Nowa jednostka 900m³/h uzupełnia istniejącą serię Wentylator EC Rittal diagonal Zwiększony przepływ powietrza Niższy poziom hałasu poziom hałasu można regulować zmieniając prędkość Zwiększona niezawodność można monitorować pracę wentylatora Klasa ochrony (IP51) w standardzie, wyższe klasy ochrony (aż do IP56) możliwe w połączeniu ze strugoszczelnym okapem

26 Sterownik dla jednostek wentylatorów Rittal TopTherm EC 900 m³/h Sterowanie i monitoring do 4 jednostek wentylatorów z filtrami Eco Comfort) Napięcie zasilania 24 V DC Montaż na szynie Zakres nastaw temperatury docelowej (5 C do 55 C / 41 F do 131 F) Zewnętrzny czujnik temperatury mierzy temperaturę RZECZYWISTĄ Diody LED wskazują stan pracy Przekaźnik alarmowy powiadamia o następujących awariach: przegrzanie, awaria wentylatora, przerwanie linii i awaria czujnika Równoczesne sterowanie i monitorowanie do 4 jednostek wentylatorów z filtrami EC + + +

27 Grzałki z wentylatorem Rittal TopTherm

28 Grzałki z wentylatorem Rittal TopTherm, W Istniejące grzałki z wentylatorem Rittal TopTherm Nowe grzałkii z wentylatorem Rittal TopTherm Nadal dostępne aż do grudnia 2011 Szer. x wys. x gł.: 142x170x101 Dostępne od 20 tygodnia w roku 2011 Szer. x wys. x gł.: 103x200x103 Nowe: zastępują istniejącą serię o mocy 250 do 800 W (zmiana konstrukcji) Korzyści pozostają takie same, jak poprzednio: Samoregulująca się technologia PTC Jednostajne doprowadzanie ciepła Szybkie podłączanie zasilania Klient oszczędza na okablowaniu, a przez to oszczędza także czas i pieniądze

29 Wydajność cieplna Grzałki z wentylatorem Rittal TopTherm, W Charakterystyka grzejnika PTC Równomierny rozkład temperatury Start Po 5 min Po 15 min Po 30 min Temperatura otoczenia

30 Modułowe agregaty Neuheiten wody 2010 Systemklimatisierung lodowej Neue TopTherm Chiller

31

32 Chiller Rittal Top Therm agregaty wody lodowej Właściwości: + Modułowa konstrukcja + Zajmuje mniej miejsca w porównaniu ze standardowymi wersjami KONSTRUKCJA SZAFOWA TS8 + Seryjne wyposażony w wodny by-pass oraz czujnik przepływu + Zakres mocy od 6 do 40KW Oszczędność czasu dzięki... Redukcja części zamiennych poprzez modułowość Łatwy samodzielny serwis Brak konieczności posiadania narzędzi chłodniczych Dostęp z każdej strony $ Redukcja kosztów w wyniku... Wydajniejszego chłodzenia czynnik R 410C Wersja Inwerterowa niższe koszty energii Inteligentny sterownik sterownie z dowolnego miejsca

33 Modułowa koncepcja TS 8 Szafa Moduł hydrauliczny Moduł chłodniczy Moduł sterowniczy Kompletny chiller Dowolna zmiana ustawienia skraplacza
