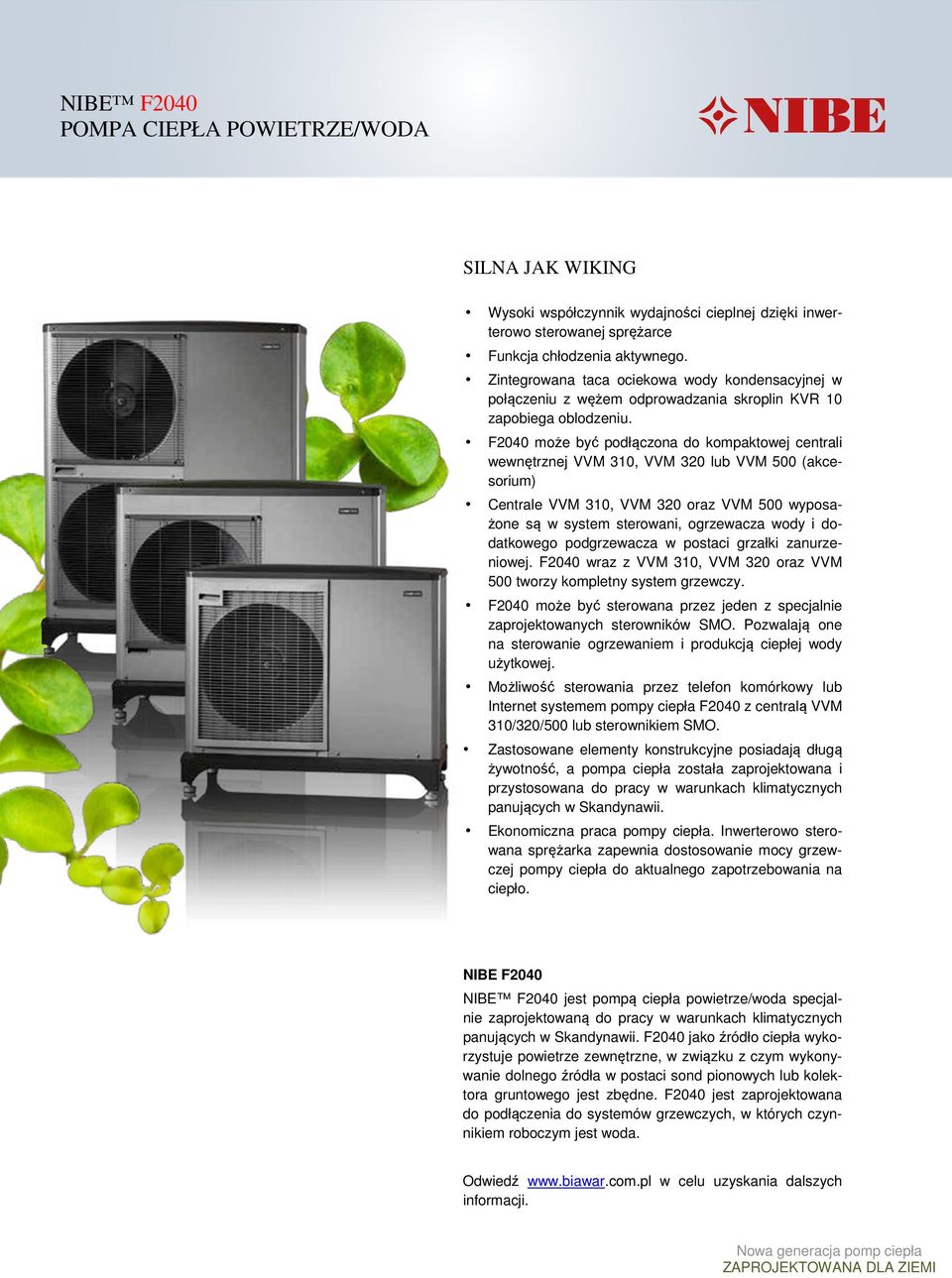

1 NIBE F2040 POMPA CIEPŁA POWIETRZE/WODA SILNA JAK WIKING Wysoki współczynnik wydajności cieplnej dzięki inwerterowo sterowanej sprężarce Funkcja chłodzenia aktywnego. Zintegrowana taca ociekowa wody kondensacyjnej w połączeniu z wężem odprowadzania skroplin KVR 10 zapobiega oblodzeniu. F2040 może być podłączona do kompaktowej centrali wewnętrznej VVM 310, VVM 320 lub VVM 500 (akcesorium) Centrale VVM 310, VVM 320 oraz VVM 500 wyposażone są w system sterowani, ogrzewacza wody i dodatkowego podgrzewacza w postaci grzałki zanurzeniowej. F2040 wraz z VVM 310, VVM 320 oraz VVM 500 tworzy kompletny system grzewczy. F2040 może być sterowana przez jeden z specjalnie zaprojektowanych sterowników SMO. Pozwalają one na sterowanie ogrzewaniem i produkcją ciepłej wody użytkowej. Możliwość sterowania przez telefon komórkowy lub Internet systemem pompy ciepła F2040 z centralą VVM 310/320/500 lub sterownikiem SMO. Zastosowane elementy konstrukcyjne posiadają długą żywotność, a pompa ciepła została zaprojektowana i przystosowana do pracy w warunkach klimatycznych panujących w Skandynawii. Ekonomiczna praca pompy ciepła. Inwerterowo sterowana sprężarka zapewnia dostosowanie mocy grzewczej pompy ciepła do aktualnego zapotrzebowania na ciepło. NIBE F2040 NIBE F2040 jest pompą ciepła powietrze/woda specjalnie zaprojektowaną do pracy w warunkach klimatycznych panujących w Skandynawii. F2040 jako źródło ciepła wykorzystuje powietrze zewnętrzne, w związku z czym wykonywanie dolnego źródła w postaci sond pionowych lub kolektora gruntowego jest zbędne. F2040 jest zaprojektowana do podłączenia do systemów grzewczych, w których czynnikiem roboczym jest woda. Odwiedź w celu uzyskania dalszych informacji. Nowa generacja pomp ciepła ZAPROJEKTOWANA DLA ZIEMI

2 JAK DZIAŁA NIBE F2040 Zasada działania Poniżej podano uproszczoną wersję zasady działania urządzenia. Powietrze zewnętrzne jest zasysane do pompy ciepła, gdzie natrafia na układ zamknięty, zawierający czynnik chłodniczy, który charakteryzuje się bardzo niską temperaturą wrzenia. Odparowany w parowniku czynnik chłodniczy kierowany jest do sprężarki. W wyniku sprężania gazu rośnie ciśnienie oraz znacznie wzrasta jego temperatura. Następnie, przy użyciu skraplacza, ciepło jest przekazywane do układu grzewczego. W skraplaczu gazu ulega skropleniu i w postaci ciekłej dopływa do zaworu rozprężnego, w którym następuje redukcja ciśnienia, a wraz z nim temperatury. Ochłodzony czynnik wpływa do parownika zamykając cykl pracy. Konserwacja F2040 jest wyposażona w sprzęt sterowania i monitoringu, jednakże nadal konieczne są niektóre zewnętrzne prace konserwacyjne. W ciągu roku sprawdzaj regularnie, czy kratka wlotowa nie zostały zatkane przez liście, śnieg lub cokolwiek innego. Silny wiatr połączony z dużymi opadami śniegu może zablokować wlot i wylot kratek powietrznych. Upewnij się, że na kratkach nie zgromadził się śnieg. W ciągu roku taca ociekowa wody kondensacyjnej i rura odpływowa może wymagać oczyszczania z liści i podobnych zanieczyszczeń. W razie konieczności obudowę zewnętrzną można wyczyścić używając mokrej szmatki. Należy postępować ostrożnie, aby nie zarysować pompy ciepła podczas czyszczenia. Unikaj pryskania wodą na kratkę lub na boki, aby woda nie dostawała się do środka F2040. Unikaj kontaktu pompy ciepła z alkalicznymi czynnikami czyszczącymi. Nie pozwalaj na nawarstwianie się śniegu i/lub oblodzenie. Podłączenie systemu grzewczego oraz c.w.u. Strona czynnika grzewczego i ciepłej wody użytkowej musi być wyposażona w elementy zabezpieczające zgodnie z obowiązującymi przepisami. Objaśnienie symboli EB15 Jednostka wewnętrzna (VVM 310) EB101 Pompa ciepła (F2040) FL10 Zawór bezpieczeństwa HQ1 Filtr cząstek stałych QM1 Zawór czerpalny QM40 Zawór odcinający QM41 Zawór odcinający RN10 Zawór równoważący Inne informacje CM1 Naczynie przeponowe EB1 Grzałka zanurzeniowe FL1 Zawór bezpieczeństwa, c.w.u. FL2 Zawór bezpieczeństwa, c.o. QM40 Zawór odcinający RM1 Zawór zwrotny 2 NIBE F2040

3 DOSTAWA I OBSŁUGA NIBE F2040 Transport i przechowywanie F2040 powinna być transportowana i przechowywana w pozycji pionowej. Sterowanie F2040 jest sterowana inwerterowo. Podłączona jednostka wewnętrzna obsługuje wszystkie funkcje konieczne dla pracy pompy ciepła. Kontrolowane są odpowiednio: odszranianie, zatrzymanie przy temperaturze maksymalnej/minimalnej, podłączenie podgrzewacza sprężarki, jak również umożliwienie podgrzewania tacy ociekowej, monitorowanie ochrony silnika i wyłączników ciśnienia. Zintegrowany sterownik jest ustawiony podczas instalacji i może być używany w trakcie eksploatacji. W normalnych warunkach pracy, właściciel domu nie musi mieć dostępu do sterownika. Poziomy ciśnienia dźwięku Pompa ciepła F2040 jest zazwyczaj ustawiana obok ściany domu, co powoduje bezpośrednie przenoszenie się dźwięku, co należy uwzględnić. Z tego powodu podczas ustawiania zawsze należy wybierać stronę skierowaną w najmniej czułe otoczenie. Na poziom hałasu mają wpływ ściany, cegły, różnice w poziomie podłoża itp. i dlatego powinny być traktowane jako wartości wskaźnikowe. F2040 dostosowuje prędkość wentylatora w zależności od temperatury otoczenia i temperatury parowania. Typ F F F Natężenie dźwięku, zgodnie z EN przy 7/45 Lw(A) Prędkość wentylatora Maksymalny poziom dźwięku przy 2 m* db(a) Maksymalny poziom dźwięku przy 6 m* db(a) 30,5 33,5 44,5 Maksymalny poziom dźwięku przy 10 m* db(a) * Wolne pole NIBE F2040 3

4 DOSTAWA I OBSŁUGA NIBE F2040 Wyposażenie F Elementy elektryczne F NIBE F2040

5 DOSTAWA I OBSŁUGA NIBE F2040 Lista podzespołów Przyłącza rurowe QM35 Zawór serwisowy, strona cieczy QM36 Zawór serwisowy, strona gazu XL 1 Przyłącze, wyjście czynnika grzewczego z F2040, G 3/4 (ø22 mm) XL 2 Przyłącze, wejście czynnika grzewczego do F2040, G 3/4 (ø22 mm) Czujniki itp. BP 1 (63H1) Presostat wysokiego ciśnienia BT 3 Czujnik temperatury, powrót czynnika grzewczego BT 12 Czujnik temperatury, zasilanie skraplacza BT 15 Czujnik temperatury, stan ciekły BP 2 (LPT) Presostat niskiego ciśnienia BP 4 Presostat wysokiego ciśńienia Podzespoły elektryczne AA23 Karta komunikacyjna AA23-X1 Zacisk, przyłącze zasilania AA23-X4 Zacisk, komunikacja EB10 (CH) Grzałka sprężarki EB11 (DH) Podgrzewacz tacy ociekowej F Główny bezpiecznik sprężarki F3 Bezpiecznik zewnętrznego przewodu grzewczego (250 ma), max 45 W GQ1 (FM01) Wentylator PWB1 Karta sterowania PWB2 Karta przetwornicy częstotliwości PWB3 Karta filtra TB Zacisk, zasilanie elektryczne i komunikacja X1 Zacisk, zasilanie Podzespoły chłodzące QN2 (20S) GQ10 (CM) QN3(SM1) QN1 (SM2) EP 1 EP 2 HS 1 Różne PF 1 PF 3 UB 1 UB 2 UB 3 W1 Zawór 4-drogowy Sprężarka Zawór rozprężny, chłodzenie Zawór rozprężny, ogrzewanie Parownik Skraplacz Filtr osuszający Tabliczka znamionowa Numer seryjny Przepust kablowa, wejście zasilania Przelotka kablowa, komunikacja Przelotka kablowa, kabel grzejny (EB14) Kabel, przyłącze zasilania Oznaczenie lokalizacji podzespołów zgodnie z normą IEC i NIBE F2040 5

6 DOSTAWA I OBSŁUGA NIBE F2040 Wyposażenie F NIBE F2040

7 DOSTAWA I OBSŁUGA NIBE F2040 Przód elementów elektrycznych F Tył elementów elektrycznych F NIBE F2040 7

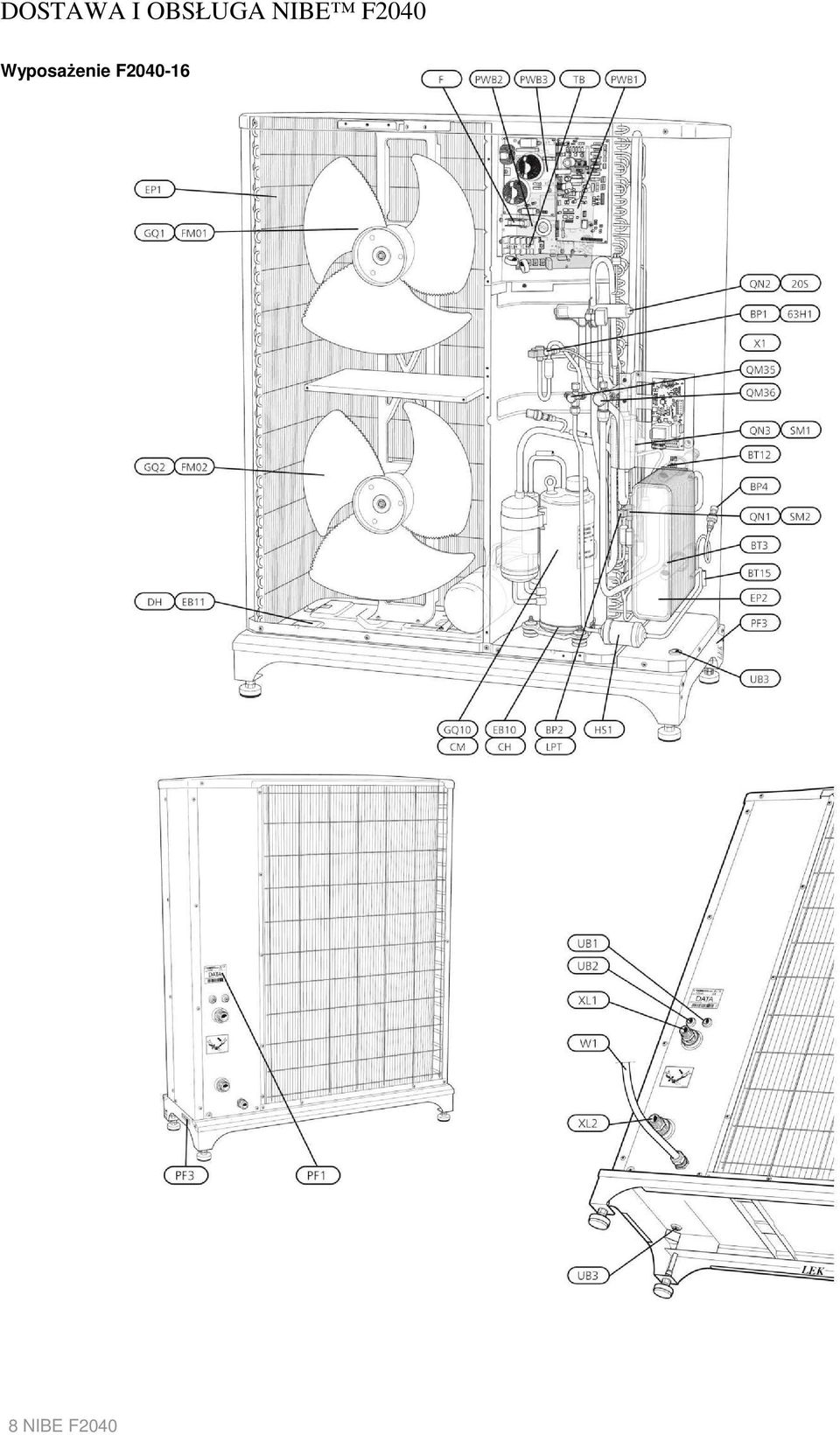

8 DOSTAWA I OBSŁUGA NIBE F2040 Wyposażenie F NIBE F2040

9 DOSTAWA I OBSŁUGA NIBE F2040 Elementy elektryczne F NIBE F2040 9

10 DOSTAWA I OBSŁUGA NIBE F2040 Wymiary * Wymagane jest wyposażenie dodatkowe KVR NIBE F2040

11 DOSTAWA I OBSŁUGA NIBE F2040 Wymiary * Wymagane jest wyposażenie dodatkowe KVR 10. NIBE F

12 DOSTAWA I OBSŁUGA NIBE F2040 Wymiary * Wymagane jest wyposażenie dodatkowe KVR NIBE F2040

13 MONTAŻ F2040 może zostać zainstalowana na kilka różnych sposobów. Niezbędne wyposażenie zabezpieczające musi być zainstalowane zgodnie z obowiązującymi przepisami. Inspekcja i montaż Aktualne przepisy prawne wymagają wykonania inspekcji instalacji grzewczej przed włączeniem jej do eksploatacji. Inspekcja musi być przeprowadzona przez odpowiednio wykwalifikowaną osobę i należy ją udokumentować. Powyższe ma zastosowanie do zamkniętych systemów grzewczych. Jeśli pompa ciepła będzie wymieniana, instalacja musi zostać ponownie poddana inspekcji. NIBE F NIBE VVM 310/VVM320*/VVM500 W połączeniu z VVM 310, VVM 320 lub VVM 500, F2040 tworzy kompletny zespół ogrzewania i przygotowania ciepłej wody użytkowej. Centrala VVM 310 VVM 320 i VVM 500 jest wyposażona w inteligentny sterownik, który zapewnia najbardziej ekonomiczne działanie, zarówno grzałki zanurzeniowej (max12/9 kw) jak i sprężarki. VVM 310, VVM 320, VVM 500 zostaje dostarczony w komplecie z automatycznym zaworem trójdrogowym, pompą obiegową, pompą ładującą o regulowanej prędkości i wyposażeniem zabezpieczającym. Wraz z centralą VVM 310, VVM 320 oraz VVM 500 możliwe jest sterowanie ogrzewaniem basenu, jak również innym obiegiem grzewczym, np. dwóch systemów ogrzewania o różnych temperaturach przepływu. Centrale VVM 310, VVM 320 oraz VVM 500 zostały zaprojektowane do łatwego podłączenia do F2040. NIBE F system NIBE SMO 20 SMO 20 jest inteligentnym modułem sterującym, który razem z pompą ciepła powietrze/woda i istniejącym ogrzewaniem oraz wyposażeniem wody gorącej tworzy kompletny system. SMO 20 może sterować pracą pojedynczych urządzeń w systemie (jedną powietrzną pompą ciepła, jedną pompą obiegową, dodatkowym źródłem ciepła np. kotłem olejowym). SMO 20 pozwala na sterowanie ogrzewaniem, produkcją ciepłej wody użytkowej za pomocą pompy ciepła. SMO 20 umożliwia również sterowanie przez Internet za pomocą NIBE UPLINK. NIBE F2040+ system NIBE SMO 40 SMO 40 to inteligentny moduł sterowania, który wraz z pompa ciepła F2040 tworzy kompletną jednostkę. Zaawansowana automatyka umożliwia obsługę dodatkowych urządzeń. SMO 40 może sterować pracą 8 pomp ciepła w systemie kaskadowym. Ponadto pozwala na zaawansowane sterowanie systemami wyposażonymi w kilka mieszaczy, pomp obiegowych, zaworów rozdzielających i dodatkowych urządzeń grzewczych. SMO 40 to zaawansowana automatyka sterująca ogrzewaniem i chłodzeniem za pomocą pompy ciepła, ogrzewaniem wody basenowej, produkcją ciepłej wody użytkowej, szczytowym źródłem grzewczym (kocioł olejowy, gazowy, elektryczny), umożliwiająca podłączenie dodatkowych akcesoriów czy sterowanie przez Internet za pomocą NIBE Uplink. *F oraz F (bez F ) może być podłączona do VVM 320. NIBE F

14 MONTAŻ Obszar montażu Odległość między F2040 a ścianą domu musi wynosić przynajmniej 150 mm. Z prawej strony pompy ciepła należy zostawić 600 mm wolnego miejsca w celu późniejszego serwisu. Wolna przestrzeń nad F2040 musi wynosić co najmniej jeden metr. Przed pompą ciepła należy zapewnić 3 m wolnej przestrzeni. Nie umieszczaj F2040 bezpośrednio na trawniku lub na innej nietrwałej powierzchni. Jeśli istnieje ryzyko zsunięcia się opadu z dachu, należy zamontować daszek ochronny lub podobne rozwiązanie nad pompą ciepła, rurociągami i okablowaniem. Montaż i pozycjonowanie Umieść F2040 na zewnątrz na trwałej i płaskiej powierzchni, która jest w stanie wytrzymać jej masę, najlepiej na fundamencie betonowym. Jeśli użyto płyt betonowych, powinny zostać ułożone na asfalcie lub żwirze. Fundament betonowy lub płyty muszą być ułożone tak, aby dolna krawędź parownika była na poziomie średniej lokalnej warstwy śniegu, ale co najmniej na poziomie 300 mm. F2040 nie powinna być umieszczana bezpośrednio przy ścianach czułych, na przykład obok sypialni. Upewnij się, że umieszczenie pompy nie sprawiało niedogodności sąsiadom. F2040 nie może być umieszczana w sposób pozwalający na recyrkulację powietrza zewnętrznego. Może to spowodować obniżenie parametrów wyjściowych i osłabienie wydajności. Parownik należy osłonić przed bezpośrednim działaniem wiatru. Pompa ciepła musi być ustawiona tak, aby chronić parownik przed działaniem wiatru. W wyniku odszraniania mogą występować duże ilości skroplin. Skropliny należy odprowadzić do ścieków. Należy postępować ostrożnie, aby nie zarysować pompy ciepła podczas montażu. 14 NIBE F2040

15 MONTAŻ Montaż rurociągów Montaż rurociągów należy przeprowadzić zgodnie z aktualnymi normami i dyrektywami. F2040 pracuje z temperaturą powrotną około 55 C i temperaturą zasilania c.o. około 58 C. F2040 nie jest wyposażona w zawory odcinające po stronie wodnej, należy je zamontować dla umożliwienia przyszłych prac serwisowych. Podłączenie rurociągów (czynnik grzewczy) F2040 może być podłączana do systemu grzewczego zgodnie z jednym z rozwiązań systemowych, które można pobrać ze strony Pompa ciepła musi być odpowietrzona przez przyłącze górne (QM20) za pomocą złączki do odpowietrzenia na dołączonym wężu elastycznym. Dostarczony filtr cząstek stałych musi być zainstalowany na F2040 przed wlotem, tj. na przyłączu dolnym (XL2, HM-in). Wszystkie rurociągi zewnętrzne muszą być izolowane termicznie izolacją rurową o grubości co najmniej 19 mm. Pompa obiegowa musi pracować, nawet jeśli pompa ciepła nie pracuje, w celu ochrony przed uszkodzeniem spowodowanym zamarzaniem Zamontowane zawory odcinające i spustowe, umożliwiają opróżnienie w przypadku przedłużającej się awarii zasilania. Zbieranie wody kondensacyjnej Zintegrowane taca ociekowa wody kondensacyjnej jest używana do zbierania i odprowadzenia większości wody kondensacyjnej z pompy ciepła. Woda kondensacyjna (do 50 litrów/24 godziny) zebrana w tacy, powinna być odprowadzona za pomocą węża (KVR 10) do właściwego spustu; zaleca się użycie możliwie najkrótszej drogi na zewnątrz budynku. Akcesorium KVR 10 powinno zostać użyte jako funkcja gwarancji. Część węża odprowadzania skroplin (KVR 10), która nie jest chroniona przed mrozem musi być podgrzewana za pomocą kabla grzejnego, aby zapobiec zamarznięciu. Poprowadź rurociąg (KVR 10) w dół od F2040. Wylot węża odprowadzenia skroplin powinien znajdować się na głębokości niezagrożonej zamarzaniem lub w pomieszczeniu (z zachowaniem rozporządzeń i przepisów lokalnych). W instalacjach, gdzie w wężu odprowadzenia skroplin może występować cyrkulacja powietrza, należy zainstalować syfon. Zalecane opcje Wąż odprowadzenia skroplin KVR 10 (akcesorium) Keson kamienny Jeśli budynek jest podpiwniczony, należy zastosować keson kamienny, aby skropliny nie spowodowały uszkodzenia budynku. W innych przypadkach keson kamienny można umieścić bezpośrednio pod pompą ciepła. Wylot węża odprowadzenia skroplin musi znajdować się na głębokości uniemożliwiającej zamarznięciu. Głębokość uniemożliwiająca zamarznięcie NIBE F

16 MONTAŻ Odpływ w pomieszczeniu Skropliny są odprowadzane do odpływu w pomieszczeniu (zgodnie z lokalnymi przepisami i rozporządzeniami). Wąż należy poprowadzić w dół od pompy ciepła F2040. Wąż odprowadzenia skroplin należy wyposażyć w syfon, aby zapobiec cyrkulacji powietrza. Odpływ do rynny Wylot węża odprowadzania skroplin musi znajdować się na głębokości niezagrożonej zamarzaniem. Wąż należy poprowadzić w dół od pompy ciepła F2040. Wąż odprowadzania skroplin należy wyposażyć w syfon, aby zapobiec cyrkulacji powietrza. 16 NIBE F2040

17 MONTAŻ Instalacja elektryczna Kabel przyłącza zasilania (W1) jest dostarczony i podłączony fabrycznie do zacisku (X1). Poza pompą ciepła jest dostępny kabel długości około 1,8 m. Należy podłączyć kabel komunikacyjny (W2) (dostarczony przez instalatora) do zacisku (AA23-X4). Aby podłączyć wyposażenie dodatkowe KVR 10, należy podłączyć kabel grzejny (EB14) przez przelotkę kablową UB3. Pompa ciepła F2040 nie posiada wyłącznika wielobiegunowego na przyłączu zasilania. Kabel zasilający pompy ciepła należy podłączyć do wyłącznika nadprądowego o minimalnej przerwie 3 mm. Jeśli budynek jest wyposażony w wyłącznik różnicowo-prądowy, pompę ciepła należy wyposażyć w oddzielny wyłącznik. Należy doprowadzić zasilanie o parametrach 400 V 3NAC 50Hz przez tablicę rozdzielczą wyposażoną w bezpieczniki. UWAGA! Instalacja elektryczna i prace serwisowe mogą być przeprowadzane wyłącznie pod nadzorem wykwalifikowanego elektryka. Instalacje elektryczne i okablowanie należy wykonać zgodnie z obowiązującymi przepisami. NIBE F

18 IP 24 SPECYFIKACJA TECHNICZNA Pompa ciepła powietrze/woda F F F Ogrzewanie Dane wyjściowe według EN14511 T5K Wydajność grzewcza / pobór mocy elektrycznej / COP (kw/kw/-) Temp. zewn.:/ Temp. zasil. Nominalna Nominalna Nominalna 7/35 C (podłoga) 3,85/0,84/4,60 5,12/1,08/4,74 7,22/1,55/4,66 2/35 C (podłoga) 6,03/1,59/3,79 6,77/1,74/3,89 9,58/2,53/3,78-7/35 C (podłoga) 5,91/2,08/2,84 7,95/2,69/2,96 10,79/3,76/2,87 2/55 C 4,35/2,03/2,14 5,88/2,69/2,19 7,35/3,73/1,97 7/45 C 3,58/1,03/3,47 4,99/1,36/3,66 6,64/1,85/3,59 2/45 C 5,11/1,81/2,82 6,47/2,20/2,94 9,02/3,17/2,84-7/45 C 5,61/2,27/2,47 7,78/3,14/2,48 10,98/4,52/2,43-15/45 C 4,99/2,56/1,95 7,83/4,03/1,94 9,25/4,89/1,89 7/55 C 3,46/1,11/3,11 4,71/1,52/3,10 5,97/2,05/2,91-7/55 C 4,58/2,36/1,94 6,02/2,98/2,02 8,06/4,05/1,99 Chłodzenie Dane wyjściowe według EN14511 T5K Wydajność grzewcza/pobór mocy elektrycznej/eer Temp. zewn.:/ Temp. zasil. Maks. Maks. Maks. 27/7 C 7,52/2,37/3,17 9,87/3,16/3,13 13,30/3,99/3,33 27/18 C 11,20/3,20/3,50 11,70/3,32/3,52 17,70/4,52/3,91 35/7 C 7,10/2,65/2,68 9,45/3,41/2,77 13,04/4,53/2,88 35/18 C 9,19/2,98/3,08 11,20/3,58/3,12 15,70/5,04/3,12 Dane elektryczne Napięcie znamionowe 230V 50 Hz, 230V 2AC 50Hz Maks. prąd roboczy, pompa ciepła Arms Maks. prąd roboczy, sprężarka Arms Prąd rozruchowy Arms Maks. dopuszczalna impedancja w pkt. połączenia 1) Om Nominalna moc wyjściowa, wentylator W x 86 Bezpiecznik 2) Arms Obieg czynnika chłodniczego Typ czynnika chłodniczego R410A Sprężarka Twin Rotary Olej sprężarki M-MA68 Pojemność kg 2,55 2,9 4,0 Wartość wyłączenia presostatu wysokiego ciśnienia MPa (bar) 4,15 (41,5) Wartość wyłączenia presostatu niskiego ciśnienia MPa (bar) 0,079 (0,79) Czynnik obiegu dolnego źródła Przepływ powietrza m 3 /h Min./max. temp. powietrza C -20/43 System odszraniania cykl odwrócony 18 NIBE F2040

19 Czynnik grzewczy Min/maks. ciśńienie w układzie czynnika grzewczego MPa (bar) 0,05/0,25 (0,5/2,5) Min. objętość, system grzewczy, ogrzewanie/chłodzenie l Min. objętość, system grzewczy, ogrzewanie podłogowe l Przepływ maks., system grzewczy l/s 0,38 0,57 0,79 Min. przepływ, system grzewczy, przy 100% prędkości pompy obiegowej (przepływ odszraniania) l/s 0,19 0,29 0,39 Min. przepływ ogrzewanie l/s 0,12 0,15 0,25 Min. przepływ, chłodzenie l/s 0,15 0,20 0,32 Maks./min. temp. cz. grzewczego przy pracy ciagłej C 58/25 Przyłącze czynnika grzewczego, gwint zewn. G1 Wymiary i masa Szerokość mm Głębokość mm Wysokość ze stojakiem mm 895 (+50/-0) 995 (+50/-0) 1450 (+50/-0) Masa (bez opakowania) kg Różne Stopień ochrony IP 24 Kolor ciemnoszary 1) Maks. dopuszczalna impedancja w punkcie połączenia według EN Prądy rozruchowe mogą powodować krótkie spadki napięcia, mogące wpływać na inne urządzenia w niekorzystnych warunkach. Jeśli impedancja w punkcie połączenia sieci jest wyższa od podanej, możliwe jest występowanie zakłóceń. jeśli impedancja w punkcie połączenia sieci jest wyższa od podanej, należy skonsultować się z dostawcą zasilania przed zakupem urządzenia. 2) Moc znamionowa jest ograniczona przez niższe zabezpieczenie. Zastrzegamy sobie prawo do zmian w projekcie i wymiarach bez wcześniejszego powiadomien NIBE F

20 SPECYFIKACJA TECHNICZNA Zakres roboczy, praca sprężarki - ogrzewanie Temperatura wody C C Temp. zasilania Temp. powrotu Temp. powietrza zewnętrznego C Zakres roboczy, praca sprężarki - chłodzenie Temperatura wody C C Temp. zasilania Temp. powrotu Temp. powietrza zewnętrznego C 20 NIBE F2040

21 AKCESORIA VVM 310 Moduł wewnętrzny do pomp ciepła F2030, F2040 Nr artykułu VVM 320 Moduł wewnętrzny do pomp ciepła F2030-7/F F2040-8/F Nr artykułu VVM 500 Moduł wewnętrzny do pomp ciepła F2030, F2040 oraz F2300 Nr artykułu NIBE VPA Płaszczowy wymiennik c.w.u. VPA 300/200 Nr artykułu VPA 450/300 Nr artykułu VPAS 300/450 E Nr artykułu NIBE VPB Wężownicowy wymiennik c.w.u. VPB 500 Nr artykułu VPB 750 Nr artykułu VPB 1000 Nr artykułu NIBE VPB Wężownicowy wymiennik c.w.u. VPB 200 Nr artykułu VPB 300 Nr artykułu VPBS 300 Nr artykułu KVR 10 Wąż odprowadzenia skroplin Maksymalna długość instalacyjna jest pokazana wraz ze wspornikami. KVR 10-10, 1 m Nr artykułu KVR 10-30, 3 m Nr artykułu KVR 10-60, 6 m Nr artykułu NIBE Uplink Monitorowanie i zarządzanie pompą ciepła NIBE przez Internet. Nr artykułu: Stelaż naziemny F kw Nr artykułu Uchwyt ścienny F i 12 kw Nr artykułu NIBE SMO 20 Sterownik podstawowy Nr artykułu NIBE SMO 40 Sterownik zaawansowany Nr artykułu F i 16 kw Nr artykułu NIBE F
