INSTRUKCJA OBSŁUGI ROBOT SPRZĄTAJĄCY TidyBOT AURORA MODEL (A325)

Transkrypt

1 INSTRUKCJA OBSŁUGI ROBOT SPRZĄTAJĄCY TidyBOT AURORA MODEL (A325) Dystrybutor: MKR-TPE Sp. z o.o. ul. Królowej Jadwigi 13D/ Białogard woj. zachodniopomorskie tel. (94) fax. (94) Wyprodukowano w PRC przez: HANGZHONGXIN INTERNATIONAL CO., LTD

2 Uwaga Zabrania się własnoręcznego demontażu, nieautoryzowanych napraw, czy modyfikacji urządzanie bez zgody serwisu producenta. Może to spowodować pożar, porażenie prądem lub obrażenia ciała. Nie należy dotykać przewodów prądowych wilgotnymi rękami. Grozi to porażeniem prądem. Nie wkręcaj elementów garderoby ani żadnych części ciała (głowa, palec, itp) do szczotki lub koła robota, może to spowodować obrażenia ciała. Należy korzystać z ładowarki dostępnej w zestawie. Korzystanie z zamienników niskiej jakości grozi porażeniem prądem czy pożarem. Nie zaginaj przewodu zasilającego nie stawiaj na nim przedmiotów dużej wagi. Może to doprowadzić do uszkodzenia przewodu i porażenia prądem. Nie zbliżać papierosów, zapalniczki, zapałek i innych materiałów palnych,. Środki ostrożności Nie zapomnij wyłączyć zasilania podczas Należy prawidłowo podłączyć przewód transportu lub przechowywania robota, zasilający do stacji dokującej aby może to spowodować uszkodzenie zabezpieczyć urządzenie przed akumulatora. uszkodzeniem czy przegrzaniem. Sprawdź czy ładowarka jest prawidłowo Usuń wszystkie łatwo do uszkodzenia podłączona do gniazda zasilania, obiekty przed korzystaniem z robota niewłaściwe podłączenie może to sprzątającego. spowodować uszkodzenie lub nawet pożar Należy zachować ostrożność podczas Nie należy siadać czy stawać na korzystania z urządzenia w obecności urządzenie, gdyż może to spowodować dzieci. jego uszkodzenie. Należy zabezpieczyć urządzenie przed Nie należy korzystać z urządzenia w zawilgoceniem, gdyż może to małych pomieszczeniach, na stołach i spowodować uszkodzenie. innych niezależnych powierzchniach. Produkt przeznaczony wyłączenie do Urządzenie przeznaczone do użytku użytku wewnętrznego (wewnątrz domowego, nie przemysłowego. pomieszczeń). Należy usunąć przedmioty, które mogą spowodować uszkodzenie szczotek robota sprzątającego, takie jak przewody, sznurki o długości większej niż 150mm, a także obiekty poruszające się samodzielnie (np. zabawki, itp.) Przed korzystaniem należy zapoznać się z instrukcją obsługi. Nieprawidłowe korzystanie z urządzenia może za skutkować trwałym uszkodzeniem.

3 Zastosowanie: Produkt przeznaczony do stosowania głównie domowego, a także w hotelach czy małych biurach. Urządzenie idealnie nadaje się sprzątania równego rodzaju powierzchni, w tym parkietu, wykładziny (z krótkim włosiem), paneli, płytek ceramicznych itp. Funkcje sprzątania: Robot sprzątający posiada bardzo zaawansowane techniki sprzątania, m.in. potrójny tryb sprzątania. Wyposażony jest w podwójną szczotkę, odkurzacz oraz końcówkę mopującą do wycierania na mokro. Dzięki temu robot sprzątający skutecznie usuwa zanieczyszczenia różnego rodzaju. Łatwa kontrola nad urządzeniem i nad obszarem pracy: (1) za pomocą pilota zdalnego sterowania możliwe jest operowanie robotem sprzątającym z odległości do 10m; (2) dwukierunkowa bariera podczerwoni (ściana wirtualna) zapewnia dokładną pracę w wybranym obszarze działania poprzez jego ograniczenie Zróżnicowane modele inteligentnego sprzątania: Urządzenie posiada 5 modeli sprzątania dostosowanych użytkownika: do potrzeb każdego (1) Automatyczny (AUTO) Poprzez wciśnięcie przycisku AUTO urządzenie zacznie automatyczne sprzątanie zygzakiem, spiralnie, wzdłuż ścian i dostosowuje odpowiednią funkcje zależnie od powierzchni sprzątania. (2) Punktowe (SPOT) Robot sprzątający będzie czyścił wybrane miejsce w trybie spiralnym przez około 2-3 minuty. (3) Narożnikowe (EDGE) Jeśli robot napotka przeszkodę (np. ścianę, stół, krzesło, itp.) zacznie sprzątań wzdłuż przeszkody za pomocą szczotek bocznych. (4) Pełne (FULL GO) Robot zacznie sprzątanie automatycznie po pełnym naładowaniu akumulatorów (3-4 godziny ładowania) (5) Programowalne (Scheduling mode) Robot rozpoczyna pracę według wcześniej zadanego programu godzinowego.

4 Wyposażenie: Pilot ster. 1 szt. Stacja dokująca 1 szt. Zasilacz sieciowy 1 szt Szczotka boczna 1 szt. Przystawka mopująca - 1 szt. Końcówka mopująca - 1 szt. Filtr 2 szt. Szczotka do czyszczenia 1 szt. Instrukcja obsługa w języku polskim Instrukcja obsługa w języku angielskim Wirt. ściana 1 szt.

5 Konstrukcja robota sprzątającego:

6 Uwaga: Końcówka mopująca wykorzystywana jest powierzchniachelementy urządzenia oraz ich funkcje: jedynie na twardych 1. Wyświetlacz komunikatów błędu w przypadku wystąpienia błędu na wyświetlaczu pojawi się kod błędu (od E001 do E005), które zostały opisane w instrukcji poniżej. 2. Wskaźnik UV informuje o stanie (włączona/wyłączona) lampy UV do sterylizacji, zaświetlony wskaźnik UV oznacza, iż lampa jest włączona. 3. Wyświetlacz daty, wyświetla bieżącą datę zgodnie z ustawioną w urządzeniu. 4. Wyświetlacz godziny, wyświetla bieżącą godzinę zgodnie z ustawioną w urządzeniu. 5. Wyświetlacz funkcji programatora: 1 7 Włączone sprzątanie według programu Pełne (Full GO) Według dni tygodnia (opis poniżej) 6. Wyświetlacz SPOT oznacza włączenie trybu sprzątania punktowego. 7. Wyświetlacz AUTO oznacza włączenie trybu sprzątania automatycznego. 8. Wskaźnik prędkości wskazuje poziom prędkości pracy. Dostępne są dwa poziomy prędkości (1) oznacza wolną pracę, (2) oznacza szybką pracę. 9. Wskaźnik stanu baterii trzy-poziomowy wskaźnik stanu naładowania akumulatorów robota sprzątającego 10. Przycisk SPOT włącza funkcje sprzątania punktowego 11. Przycisk AUTO włącza funkcje sprzątania automatycznego 12. Przycisk UV włącza lampę UV do steryzlizacji

7 Pilot zdalnego sterowania: 1. Przycisk trybu czuwania, jego naciśnięcie powoduje włączenie lub wyłączenie trybu czuwania (uruchomienie normalnej pracy). 2. Przycisk ładowania, włącza tryb automatycznego powrotu do stacji dokującej celem naładowania akumulatorów. (Poniedziałek podczas programowania czasu pracy) 3. Przycisk trybu programowalnego, łącznie ze wskazaniem czasu rozpoczęcia pracy przy pełnym naładowani akumulatorów. (Wtorek podczas programowania czasu pracy) 4. Przycisk ustawienia czasu, po wciśnięciu możemy ustawić bieżący czas. (Środa podczas programowania czasu pracy) 5. Przycisk włączania lampy sterylizującej UV. (Czwartek podczas programowania czasu pracy) 6. Przycisk wyboru prędkości sprzątania (Niedziela podczas programowania czasu pracy) 7. Przycisk funkcji pełnego sprzątania (Full Go), po pełnym naładowaniu akumulatorów robot zacznie sprzątać automatycznie (aby uruchomić funkcję należy wcześniej uruchomić tryb programowalny przycisk 3) 8. Przycisk automatycznego trybu sprzątania (Piątek podczas programowania czasu pracy) 9. Przycisk punktowego trybu sprzątania (Czwartek podczas programowania czasu pracy) Przyciski kierunkowe: 10. Wciśnięcie przycisku : - podczas programowania trybu programowalnego lub zegara - podczas normalnej pracy porusza robotem do przodu 11. Wciśnięcie przycisku : - podczas programowania trybu programowalnego lub zegara - podczas normalnej pracy porusza robotem do tyłu 12. Wciśnięcie przycisku : - podczas programowania trybu programowalnego lub zegara ustawieniem godziny na ustawianie minuty - podczas normalnej pracy powoduje obrót robota w lewo 13. Wciśnięcie przycisku : - podczas programowania trybu programowalnego lub zegara ustawieniem minuty na ustawianie godziny - podczas normalnej pracy powoduje obrót robota w lewo (daty) zwiększa wartość (daty) zmniejsza wartość (daty) przechodzi pomiędzy (daty) przechodzi pomiędzy Uwaga: 1. Pilot zdalnego sterowania wymaga zasilania dwiema bateriami AAA (brak w zestawie). 2. W przypadku długiego niekorzystania z pilota należy wyjąć baterię z pilota. 3. Skuteczny zasięg pilota zdalnego sterowania to max. 10m od robota sprzątającego.

8 Stacja dokująca: Ściana wirtualna: 1. Należy przekręcić trzpień i podnieść klapkę/zasłonkę wirtualnej ściany. 2. Następnie proszę włożyć dwie baterię R20 (brak w zestawie) tak jak zaprezentowano na rysunku. 3. Należy upewnić się, że baterię włożono zgodnie z polaryzacją. 4. Jeśli wirtualna ściana nie była długo użytkowana, proszę wyjąć baterię.

9 Operowanie robotem sprzątającym A) Ładowanie i przetrzymywanie akumulatorów. 1. Stacje dokującą należy ustawić przy ścianie usuwając jakiekolwiek przeszkody na odległość 1m z boku i 2m z przodu stacji dokującej 2. Należy wcisnąć przycisk włączenia zasilania robota sprzątającego (po prawej stronie obudowy), tak aby wyświetlacz zapalił się. B) Automatyczne ładowanie robota sprzątającego. 3. Robot sprzątający będzie automatycznie poszukiwał stacji dokującej celem doładowania akumulatorów w przypadku ich niskiego stanu. 4. W przypadku chęci naładowania akumulatorów robota sprzątającego w dowolnej chwili należy wcisnąć odpowiedni przycisk na pilocie zdlanego sterowania, a robot natychmiast powróci do stacji dokującej. (w przypadku braku jakiekolwiek komendy robot automatycznie po upływie 3 minut przejdzie w stan czuwania) C) Ładowanie manualne 5. Aby manualnie naładować akumulator należy podłączyć zasilacz bezpośrednio do robota sprzątającego. 6. Należy najpierw podłączyć zasilacz do robota sprzątającego, a następnie włączyć zasilacz do gniazdka sieciowego. Uwaga: 1. Przy pierwszym ładowaniu akumulatora należy go sformatować, tzn. rozładować i ładować 12 godzin. Następne cykle ładowania mogą już trwać 3-4 godziny, czyli standardowy czas ładowania akumulatorów. 2. Po rozładowaniu się akumulatorów należy niezwłocznie ponownie je naładować. 3. Podczas ładowania akumulatorów robota sprzątającego wskaźnik poziomu naładowania akumulatorów będzie zmieniał się cyklicznie (1 kreska, 2 kreski, 3 kreski, 1 kreska ). 4. Jeżeli robot nie był używany przez dłuższy czas należy wyłączyć go manualnie za pomocą przycisku na obudowie robota.

10 Uruchomienie / Pauza / Czuwanie / Prędkość / UV Uruchomienie: Proszę upewnić się, że włącznik ustawiony jest na pozycję [ON]. Następnie należy nacisnąć przycisk AUTO celem rozpoczęcia pracy w trybie autmatycznym. Uwaga. Jeśli urządzenie jest w trybie czuwania należy nacisnąć przycisk AUTO celem wybudzenia do trybu standardowego. Kolejne naciśnięcie przycisku AUTO spowoduje rozpoczęcie pracy w trybie automatycznym Pauza / czuwania: 1. Aby zmienić tryb pracy z automatycznego na inny tryb pracy należy wcisnąć odpowiedni przycisk na obudowie robota lub na pilocie zdalnego sterowania. 2. Aby przełączyć urządzenie w tryb czuwania należy wcisnąć przycisk STANDBY na pilocie zdalnego sterowania. Uwaga. Jeśli nie korzystamy z urządzenia przez dłuższy czas, należy wyłączyć go za pomocą wyłącznika na obudowie (pozycja [OFF]). Prędkość: 1. Dostępne są dwie prędkości działania urządzenia. Prędkość 1 (szybka) oraz Prędkość 2 (wolna). 2. Dobór prędkości zależy od warunków pracy i podłoża pracy urządzenia. UV: Należy nacisnąć przycisk UV na obudowie urządzenia lub na pilocie zdalnego sterowania. Prawidłowe włączenie zostanie zasygnalizowane odpowiednim wskaźnikiem na wyświetlaczu LCD robota sprzątającego. Jeśli sterylizacja UV nie jest potrzebna, należy ją wyłączyć. Funkcja sterylizacji za pomocą lampy UV pozwala na wykonanie dezynfekcji podłogi. Jest to szczególnie istotne dla osób cierpiących na alergię oraz w domach, w których są zwierzęta. Jeśli pilot zdalnego sterowania nie funkcjonuje, należy sprawdzić czy pilot zdalnego sterowania oraz robot sprzątający posiadają odpowiednie naładowane baterie / akumulatory. Jeśli poziom naładowania baterii/akumulatorów jest odpowiedni, przyczyną może być wy-kodowany pilot zdalnego sterowania. Aby zakodować pilot należy wyłączyć urządzenie, nacisnąć i przytrzymać przycisk ENTER na pilocie zdalnego sterowania przez ponad 4 sekundy, a po czym trzymając wciśnięty przycisk ENTER należy włączyć urządzenie. Robot sprzątający wyda podwójny sygnał dźwiękowy, wtedy należy puścić przycisk ENTER. Kodowanie zostanie zakończone. Jeśli robot sprzątający nie wyda podwójnego sygnału dźwiękowego należy ponowić powyższy proces.

11 Konfiguracja robota sprzątającego: 1. Konfiguracja programowalnego trybu sprzątania. Ustawianie czasu (tydzień i godzina). 1. Należy nacisnąć przycisk [Clock 3] na pilocie zdalnego sterowania ikonka daty na wyświetlaczu robota sprzątającego zacznie mrugać. Następnie należy wybrać odpowiedni dzień tygodnia za pomocą odpowiedniego przycisku (patrz obrazek). 2. Po wybraniu odpowiedniego dnia tygodnia należy przejść do ustawienia czasu. Wybranego ustawienia NIE zatwierdzamy przyciskiem ENTER. 3. Należy wcisnąć aby przejść do ustawienia czasu. Ikona ustawienia czasu (godziny) zacznie mrugać. 4. Za pomocą przycisków należy ustawić odpowiednią godzinę. 5. Należy ponownie wcisnąć aby przejść do ustawienia czasu. Ikona ustawienia czasu (minuty) zacznie mrugać. 6. Za pomocą przycisków należy ustawić odpowiednią minutę. 7. Za pomocą przycisku ENTER zatwierdzamy ustawienie. Ustawienie czasu pracy (trybu programowalnego). 1. Należy wcisnąć przycisk [Schedule 2] na pilocie zdalnego sterowania. Ikonka Włączonego sprzątania według programu na wyświetlaczu LCD urządzenia zacznie mrugać. 2. Należy wybrać dni tygodnia, którego ma dotyczyć programowanie za pomocą przycisków na pilocie zdalnego sterowania (według opisu na rysunku). Można wybrać od jednego do siedmiu dni tygodnia (naciskając po kolei odpowiednie przyciski odpowiadające danemu dniu tygodnia). Ikonka wybranego dnia tygodnia (1...7) na wyświetlaczu LCD zacznie mrugać. 3. Aby anulować wybrane ustawienie dnia tygodnia należy ponownie nacisnąć przycisk odpowiadający danemu dniu tygodnia. Ikona wybranego anulowanego dnia tygodnia przestanie mrugać. Wybranego ustawienia NIE zatwierdzamy przyciskiem ENTER. 4. Należy wcisnąć aby przejść do ustawienia czasu. Ikona ustawienia czasu (godziny) zacznie mrugać. 5. Za pomocą przycisków należy ustawić odpowiednią godzinę. 6. Należy ponownie wcisnąć aby przejść do ustawienia czasu. Ikona ustawienia czasu (minuty) zacznie mrugać. 7. Za pomocą przycisków należy ustawić odpowiednią minutę. 8. Za pomocą przycisku ENTER zatwierdzamy ustawienie. Ustawianie funkcji pełnego sprzątania. 1. Należy wcisnąć przycisk [Schedule 2] na pilocie zdalnego sterowania. Ikonka Włączonego sprzątania według programu na wyświetlaczu LCD urządzenia zacznie mrugać. 2. Następnie należy nacisnąć przycisk [Full Go] na pilocie zdalnego sterowania. Ilonka [F] na wyświetlaczu LCD zacznie mrugać. Za pomocą przycisku ENTER zatwierdzamy ustawienie. 3. Robot zacznie sprzątać automatycznie po pełnym naładowaniu akumulatorów. 4. Jeśli robot sprzątający jest podłączony do stacji dokującej i akumulator jest w pełni naładowany podczas ustawiania funkcji pełnego sprzątania zacznie on sprzątać automatycznie natychmiast po zatwierdzeniu. Po zakończeniu sprzątania lub osiągnięciu niskiego stanu akumulatorów robot sprzątający automatycznie wróci do stacji dokującej.

12 Tryb sprzątania: 1. Tryb automatycznego sprzątania (AUTO). Robot sprzątający zacznie czyścić automatycznie dostosowując się do rodzaju i typu podłoża oraz stopnia zanieczyszczenia. Sprzątanie odbywa się sposobem spiralnym, liniowym, w formie zyg-zaka lub wzdłuż ścian. Uwaga: W miarę możliwości proszę usunąć przeszkody, które mogą utrudnić sprzątanie. 2. Tryb punktowego sprzątania (SPOT). Należy nacisnąć przycisk SPOT na urządzeniu lub na pilocie zdalnego sterowania. Robot sprzątający zacznie czyszczenie w obszarze około 1m2 w trybie spiralnym. Czas pracy w trybie punktowego sprzątania to około 2-3 minuty. 3. Tryb sprzątania wzdłuż ścian (EDGE). W momencie wykrycia przeszkody przez robota sprzątającego podczas sprzątania (np. ściana) zacznie on czyścić rogi szczotami bocznymi a także w miarę możliwości poruszać się wzdłuż przeszkody. Korzystanie z wirtualnej ściany: Wysoki: Przełącznik przesunięty na tryb wysoki oznacza wysoki dystans bariery na 5-6m od urządzenia wirtualnej ściany Średni: Przełącznik przesunięty na tryb wysoki oznacza wysoki dystans bariery na 2-3m od urządzenia wirtualnej ściany Dzięki dwóm trybom działania wirtualnej kontrolować wymagany obszar sprzątania. ściany można jeszcze dokładniej

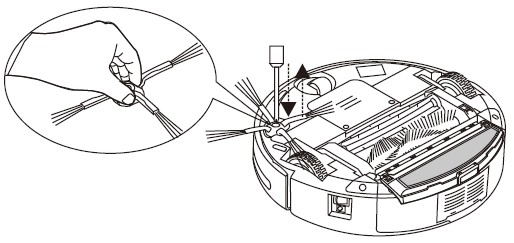

13 Konserwacja urządzenia: Montaż i demontaż oraz czyszczenie szczotek bocznych. 1. Przed wymianą szczotek bocznych należy odkręcić śruby osłony. 2. Następnie za pomocą odpowiedniego narzędzia należy oczyścić szczotki boczne. 3. Jeśli szczotki boczne wymagają wymianę należy je zdemontować jak na rysunku. 4. Aby wymontować szczotki boczne należy lekko przycisnąć je w stronę obudowy a następnie poluzować mocowanie. Czyszczenie szczotki środkowej. 1. Aby zapewnić odpowiednią jakość czyszczenia robota sprzątającego należy pamiętać o systematycznym czyszczeniu szczotki głównej. 2. Za pomocą odpowiedniego narzędzia (szczotki z zestawu) należy oczyścić szczotkę główną z małych szczątek. Do usunięcia włosów lub elementów które przywarły do szczotki głównej można wykorzystać nożyczki odcinając niechciane elementy. 3. Podstawową konserwacje szczotki można dokonać bez jej demontażu. Montaż i demontaż szczotki głównej. 1. Proszę odblokować blokadę poprzez przesunięcie do przodu (jak na rysunku 1) i podnieść klapę zabezpieczającą szczotkę. 2. Następnie zdecydowanym ruchem pociągnąć szczotkę główną i środkową, aż wysunie się z mocowania (rys 2). 3. Należy uważać by gumowa tulejka zabezpieczająca nie spadła 4. Następnie oczyścić przygotować nowe szczotki. lub 5. Włożyć szczotki w mocowanie. 6. Zamknąć kalpę zabezpieczanie. i przesunąć

14 Montaż i demontaż koła głównego (przedniego) do czyszczenia. 1. Należy wyciągnąć przednie koło podważając delikatnie i ciągnąc do góry (zgodnie z poniższym rysunkiem) 2. Podczas ponownego montażu należy prawidłowo ustawić koło względem mocowania aby uniknąć nieprawidłowości w pracy urządzania. Montaż i demontaż kół bocznych do czyszczenia. 1. Za pomocą śrubokręta należy odkręcić śruby zasłaniające moduły koła (zgodnie z rysunkiem 1). 2. Następnie można wyciągnąć moduł koła do czyszczenia (bez odłączania przewodów). 3. Następnie należy oczyścić koło za pomocą specjalnego narzędzia. 4. Podczas ponownego montażu należy prawidłowo ustawić koło względem mocowania aby uniknąć nieprawidłowości w pracy urządzania. Uwaga: Koła nie należy myć w wodzie.

15 Czyszczenie pojemnika na zanieczyszczenia i filtrów: 1. Należy nacisnąć przycisk na zasłonie wiatraka a moduł dmuchawy automatycznie wysunie się z obudowy. 2. Następnie za pomocą szczotki (w zestawie) można oczyścić zdemontowane elementy (zgodnie z rysunkiem) Uwaga: po wyjęciu modułu dmuchawy z wiatrakiem pojemnik na zanieczyszczenia należy wkładać pod kątem 30 stopni. Czyszczenie filtra: 1. Aby zdemontować element z pojemnikiem i filtrem poprzez naciśnięcie czarnego przycisku na obudowie i wysunięcie elementu. 2. Następnie można wysunąć filtr (jak przedstawiono na rysunku). 3. Pojemnik na zanieczyszczenia należy umyć w wodzie z płynem czyszczącym. 4. Filtr należy oczyścić za pomocą specjalnej szczotki (w zestawie). Wymiana filtra: 1. Aby wymienić filtr należy pociągnąć za dźwignie filtra (na rysunku) i wysunąć mocowanie filtra. 2. Następnie należy wyciągnąć filtr podważając go i zamontować w jego miejsce nowy.

16 Czyszczenie sensorów: 1. Sensory oraz detektory i nadajniki podczerwieni czyścimy za pomocą bawełnianej ściereczki (brak w zestawie). 2. Detektor ścian zlokalizowany jest z przodu robota sprzątającego, sensor detekcji podłoża i okienko podczerwieni zlokalizowane są na spodzie urządzenia. Uwaga: Styczniki ładowania w robocie sprzątającym jak i w stacji dokującej należy czyścić tylko w przypadku ich zabrudzenia. Sensory należy chronić przed ingerencją płynów. Jeśli chcesz podnieść urządzenie podczas pracy należy najpierw cofnąć urządzenia za pomocą pilot zdalnego sterowania o około 20-30cm, następnie wyłączyć urządzenie, a dopiero potem można je podnieść. Powyższe czynności zapobiegają wydostaniu się kurzu z pojemnika na kurz podczas podnoszenia.

17 Rozwiązywanie ew. problemów: Modułowa budowa urządzenia sprawia, że wiele elementów jest wymienialnych w razie awarii czy naprawy po-serwisowej. Między innymi są to następujące elementy:

18 Rozwiązywanie ew. problemów: Wymiana baterii. 1. Należy odkręcić śruby klapki baterii jak na rysunku poniżej, następnie należy wyjąć baterie (akumulatory) zasilania. 2. Wkładając nowy akumulator proszę zwrócić uwagę na właściwą polaryzację i zamontować nową baterię właściwą. Uwaga: 1. Aby zapobiegać nieprawidłowościom w działaniu urządzenia należy stosować akumulatory polecane przez producenta. 2. W przypadku utylizacji robota sprzątającego należy wyjąć baterię. 3. Nie należy przetrzymywać baterii w miejscach, w których temperatura może przewyższać 45 stopnie Celsiusza lub w miejscach o wysokiej wilgotności. 4. Należy chronić baterię przed upadkiem z wysokości. 5. Baterię należy utylizować we właściwy sposób zgodnie z przepisami prawa. 6. Jeśli bateria jest przegrzana jej wartości elektryczne nie będą prawidłowe. Z powodu niskich wartości elektrycznych robot sprzątający nie będzie funkcjonował prawidłowo i będzie często wracał do stacji dokującej celem naładowania akumulatorów. Czas ładowania niesprawnego akumulatora będzie wynosił poniżej godziny, podobnie jak znaczni skróci się czas pracy urządzenia. W takim przypadku należy ostudzić baterię do temperatury pokojowej. 7. Jeśli urządzenie nie jest wykorzystywane przez dłużysz czas należy pamiętać o właściwej konserwacji baterii/akumulatora. Należy ładować go do pełna raz na 3 miesiące. 8. Gwarancja na baterię wynosi 6 miesięcy od daty zakupu.

19 Rozwiązywanie ew. problemów: Kody błędów Kod błędu Przyczyna błędu Rozwiązanie E001 Sensory podłoża Wyczyścić sensory z przodu i spodu obudowy robota E002 Środkowa szczotka Oczyścić szczotkę z zanieczyszczeń, a przede wszystkim z włosów i małych resztek przedmiotów E003 Samoczynne wyłączanie się Naładować akumulatory za pośrednictwem zasilacza (bezpośrednio) na następnie włączyć ponownie urządzenia E004 Sensory podłoża Sprawdzić działanie modułów kół (lewe i prawe) oraz oczyścić koła z zabrudzeń Sensory podłoża Sprawdzić moduł wiatraka oraz dmuchawy, w razie konieczności proszę je oczyścić za zabrudzeń, należy również oczyścić pojemnik na zanieczyszczania i całość ponowie zmontować zgodnie z instrukcją E005 Uwaga: Jeśli po wykonaniu powyższych czynności naprawczych nieprawidłowość nadal występuje należy skontaktować się z serwisem celem wykonania czynności serwisowo-naprawczych. Nie należy naprawiać urządzenia poważniejsze uszkodzenia. samodzielnie, gdyż może to spowodować jeszcze

20 Specyfikacja techniczna: Klasyfikacja Parametry mechaniczne Specyfikacja pilota zdalnego sterowania Stacja dokująca Ściana wirtualna Parametr Wartość Średnica 320mm Wysokość 87mm Waga 3,2kg Pilot zdalnego sterowania Bezprzewodowy Sterylizacja UV Rodzaj filtra HEPA Rodzaj przycisków Dotykowe Napięcie zasilania 14,4V Specyfikacja baterii Ni-MH 2200mAh Odległość transmisji 10m Napięcie zasilania 3V Baterie 2xAAA (brak w zestawie) Wymiary 152x42x24mm Waga 62g Specyfikacja 195x50x105mm Waga 228g Napięcie pracy 24V Specyfikacja 102x71x106mm Waga 142g Napięcie pracy 3V Baterie 2x R20 (brak w zestawie) Otwory emisyjne Podwójny kąt detekcji

21 DEKLARACJA ZGODNOSCI WE EC DECLARATION OF CONFORMITY NR TB001 Niżej podpisany, importer reprezentujący producenta / The undersigned, representing the manufacturer MKR-TPE Sp. z o.o. ul. Królowej Jadwigi 13D/10, Białogard niniejszym deklaruje z pełna odpowiedzialnością, że wyroby / herewith declares under our sole reponsibility that the products Produkt / product name: Robot sprzątający / Robot Vacuum Cleaner Model / model name: FA899, FA699, FA799, FA999, FA730, FA740, FA750, FA760, FA780, FA790, A325 są zgodne z postanowieniami następujących Dyrektyw LVD 2006/95/EC i EMC 2004/108/EC conformity with the provisions of the LVD 2006/95/EC i EMC 2004/108/EC directives. / are in Certyfikat zgodności BST Y-1EC-1/ Certyficate of conformity BST Y-1EC-1 EN :2006+A1:2009 EN :2006+A2:2009 EN :2008 EN :1997+A2:2008 Oznaczenie roku, w którym naniesiono znak CE / Year in which the CE marking was affixed: Miejscowość, data / Place, date: Guadong, Marcin Kowalski, Członek zarządu / Board member Nazwisko, funkcja i podpis osoby upoważnionej / Name, function and signatur of authorised person

22

23 KARTA GWARANCYJNA Robot sprzątający AURORA Gwarantem jest MKR-TPE SP. Z O.O. z siedzibą w Białogardzie ul. Królowej Jadwigi 13D/10 1. Termin gwarancji wynosi 24 miesiące, licząc od daty zakupu. Naprawy sprzętu w okresie gwarancyjnym wykonywane są przez MKR-TPE lub inne upoważnione przez gwaranta autoryzowane punkty serwisowe. W przypadku stwierdzenia, w okresie ważności gwarancji wady lub uszkodzenia sprzętu, zostanie ona bezpłatnie usunięta w ciągu 14 dni roboczych od daty dostarczenia sprzętu do MKR-TPE lub innego wskazanego przez Gwaranta autoryzowanego punktu serwisowego. Sprzęt do naprawy powinien być dostarczony, do miejsca zakupu w oryginalnym opakowaniu fabrycznym. W przypadku kompletnego opakowania, ryzyko uszkodzenia w czasie transportu ponosi reklamujący. Warunkiem przyjęcia urządzenia do naprawy gwarancyjnej jest dostarczenie przez reklamującego: a. czytelnie i poprawnie wypełnionej karty gwarancyjnej (bez skreśleń i przeróbek, z podpisem sprzedawcy, nazwą i adresem sprzedawcy) b. dowodu zakupu (oryginał faktury lub paragon fiskalny) c. reklamowanego wyrobu z nienaruszonymi plombami producenta Punkt serwisowy może odmówić wykonania naprawy gwarancyjnej w przypadku stwierdzenia niezgodności danych w dokumentach i na sprzęcie, naruszenia plomb lub zmiany oprogramowania przez osoby nieupoważnione. Gwarancja nie obejmuje sprzętu: a. użytkowanego niezgodnie z instrukcją obsługi b. uszkodzonego przez czynniki zewnętrzne (uszkodzenia mechaniczne, zanieczyszczenia, zalania, zjawiska atmosferyczne, oraz inne przyczyny, które nie mogą zostać objęte polisą ubezpieczeniową) c. zmienionego lub użytkowanego niezgodnie z przeznaczeniem d. uszkodzonego na skutek niewłaściwego użytkowania lub nieprawidłowej instalacji e. gwarancja nie obejmuje baterii i akumulatorów jeżeli urządzenie takie posiada Zakresem gwarancji nie są objęte czynności wymienione w instrukcji obsługi oraz należące do podstawowej obsługi eksploatacyjnej np. zainstalowanie sprzętu. W przypadku nieuzasadnionej reklamacji (po stwierdzeniu prawidłowego działania sprzętu przez sprzedawcę lub punkt serwisowy) klient pokrywa koszty sprawdzenia sprzętu oraz koszty transportu urządzenia do i od punktu serwisowego. Gwarant nie będzie ponosił odpowiedzialności za terminowość usług gwarancyjnych, jeżeli działalność ich zakłócona zostanie nieprzewidzialnymi okolicznościami o charakterze sił wyższego rzędu. Poza niniejszą drukowaną gwarancją nie ma żadnych innych jawnych gwarancji, pisemnych lub ustnych. W przypadku zagubienia lub zniszczenia karty gwarancyjnej duplikaty nie będą wydawane. Produkty przeznaczone do montażu podlegają gwarancji tylko i wyłącznie pod warunkiem zamontowania ich w specjalistycznych serwisach lub zakładach usługowych. Nr fabryczny:... Data sprzedaży: Otrzymałem sprzęt sprawny, zaplombowany i potwierdzam przyjecie warunków gwarancji Pieczęć /Podpis sprzedawcy

24 KARTA NAPRAW Lp. Data zgłoszenia Data naprawy Opis czynności Podpis serwisanta BEZPIECZEŃSTWO UŻYTKOWANIA: Należy postępować zgodnie z normami bezpieczeństwa przy korzystaniu ze sprzętu elektronicznego. Należy zachować ostrożność podczas podłączenia lub użytkowania robota. Szczególną uwagę należy zwrócić podczas podłączania anten, dokładnie wkręcić złącza w odpowiednie porty. Zasilanie urządzenia powinno spełniać normy Europejskie (posiadać certyfikat CE) w zakresie bezpieczeństwa. Jakiekolwiek prace naprawcze powinny odbywać się przy odłączonym zasilaniu. Nie otwierać tylnej osłony projektora. Jest to jednoznaczne z utratą praw gwarancyjnych. Nie modyfikować zasilacza, nie dotykać elementów elektronicznych. Proszę nie instalować stosować robota w pobliżu urządzeń grzewczych, w pomieszczeniach o podwyższonej wilgotności. Nie nakrywać urządzenia materiałem, zapewnić odpowiednie chłodzenie silnika.
