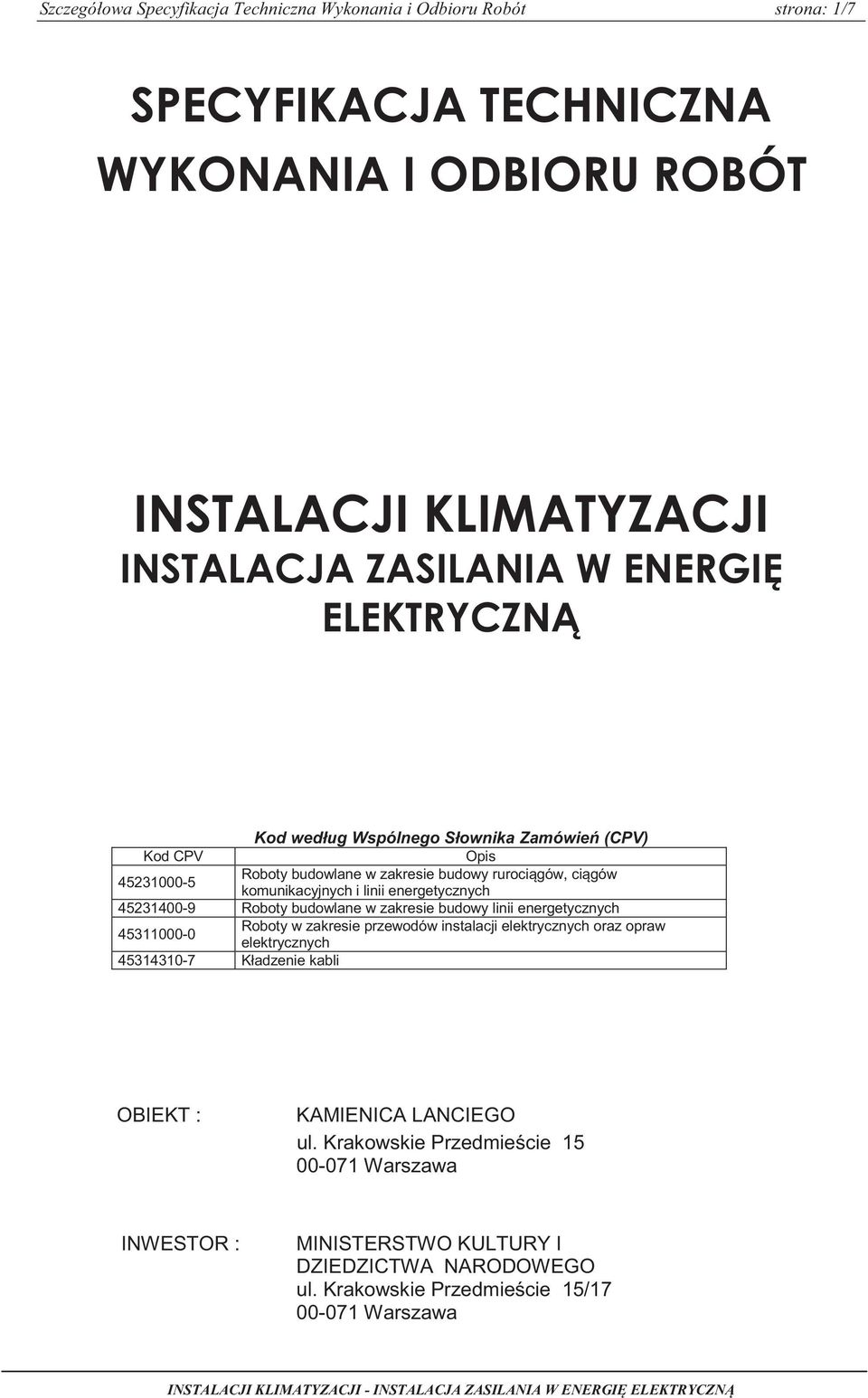

1 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót strona: 1/7 Kod według Wspólnego Słownika Zamówie (CPV) Kod CPV Opis Roboty budowlane w zakresie budowy rurocigów, cigów komunikacyjnych i linii energetycznych Roboty budowlane w zakresie budowy linii energetycznych Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych Kładzenie kabli OBIEKT : KAMIENICA LANCIEGO ul. Krakowskie Przedmiecie Warszawa INWESTOR : MINISTERSTWO KULTURY I DZIEDZICTWA NARODOWEGO ul. Krakowskie Przedmiecie 15/ Warszawa INSTALACJI KLIMATYZACJI - INSTALACJA ZASILANIA W ENERGI ELEKTRYCZN

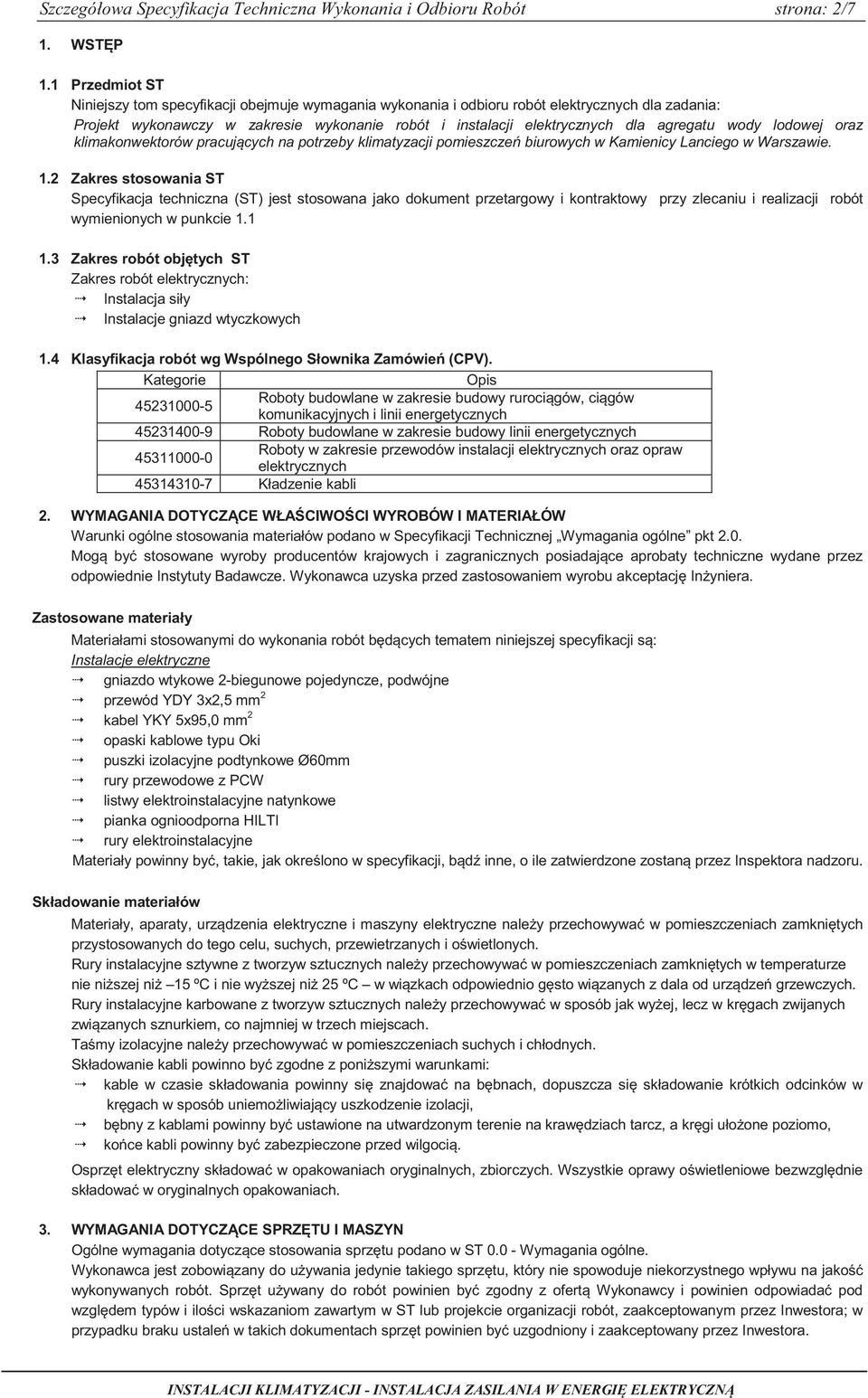

2 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót strona: 2/7 1. WSTP 1.1 Przedmiot ST Niniejszy tom specyfikacji obejmuje wymagania wykonania i odbioru robót elektrycznych dla zadania: Projekt wykonawczy w zakresie wykonanie robót i instalacji elektrycznych dla agregatu wody lodowej oraz klimakonwektorów pracujcych na potrzeby klimatyzacji pomieszcze biurowych w Kamienicy Lanciego w Warszawie. 1.2 Zakres stosowania ST Specyfikacja techniczna (ST) jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objtych ST Zakres robót elektrycznych: Instalacja siły Instalacje gniazd wtyczkowych 1.4 Klasyfikacja robót wg Wspólnego Słownika Zamówie (CPV). Kategorie Opis Roboty budowlane w zakresie budowy rurocigów, cigów komunikacyjnych i linii energetycznych Roboty budowlane w zakresie budowy linii energetycznych Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych Kładzenie kabli 2. WYMAGANIA DOTYCZCE WŁACIWOCI WYROBÓW I MATERIAŁÓW Warunki ogólne stosowania materiałów podano w Specyfikacji Technicznej Wymagania ogólne pkt 2.0. Mog by stosowane wyroby producentów krajowych i zagranicznych posiadajce aprobaty techniczne wydane przez odpowiednie Instytuty Badawcze. Wykonawca uzyska przed zastosowaniem wyrobu akceptacj Inyniera. Zastosowane materiały Materiałami stosowanymi do wykonania robót bdcych tematem niniejszej specyfikacji s: Instalacje elektryczne gniazdo wtykowe 2-biegunowe pojedyncze, podwójne przewód YDY 3x2,5 mm 2 kabel YKY 5x95,0 mm 2 opaski kablowe typu Oki puszki izolacyjne podtynkowe Ø60mm rury przewodowe z PCW listwy elektroinstalacyjne natynkowe pianka ognioodporna HILTI rury elektroinstalacyjne Materiały powinny by, takie, jak okrelono w specyfikacji, bd inne, o ile zatwierdzone zostan przez Inspektora nadzoru. Składowanie materiałów Materiały, aparaty, urzdzenia elektryczne i maszyny elektryczne naley przechowywa w pomieszczeniach zamknitych przystosowanych do tego celu, suchych, przewietrzanych i owietlonych. Rury instalacyjne sztywne z tworzyw sztucznych naley przechowywa w pomieszczeniach zamknitych w temperaturze nie niszej ni 15 ºC i nie wyszej ni 25 ºC w wizkach odpowiednio gsto wizanych z dala od urzdze grzewczych. Rury instalacyjne karbowane z tworzyw sztucznych naley przechowywa w sposób jak wyej, lecz w krgach zwijanych zwizanych sznurkiem, co najmniej w trzech miejscach. Tamy izolacyjne naley przechowywa w pomieszczeniach suchych i chłodnych. Składowanie kabli powinno by zgodne z poniszymi warunkami: kable w czasie składowania powinny si znajdowa na bbnach, dopuszcza si składowanie krótkich odcinków w krgach w sposób uniemoliwiajcy uszkodzenie izolacji, bbny z kablami powinny by ustawione na utwardzonym terenie na krawdziach tarcz, a krgi ułoone poziomo, koce kabli powinny by zabezpieczone przed wilgoci. Osprzt elektryczny składowa w opakowaniach oryginalnych, zbiorczych. Wszystkie oprawy owietleniowe bezwzgldnie składowa w oryginalnych opakowaniach. 3. WYMAGANIA DOTYCZCE SPRZTU I MASZYN Ogólne wymagania dotyczce stosowania sprztu podano w ST Wymagania ogólne. Wykonawca jest zobowizany do uywania jedynie takiego sprztu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót. Sprzt uywany do robót powinien by zgodny z ofert Wykonawcy i powinien odpowiada pod wzgldem typów i iloci wskazaniom zawartym w ST lub projekcie organizacji robót, zaakceptowanym przez Inwestora; w przypadku braku ustale w takich dokumentach sprzt powinien by uzgodniony i zaakceptowany przez Inwestora. INSTALACJI KLIMATYZACJI - INSTALACJA ZASILANIA W ENERGI ELEKTRYCZN

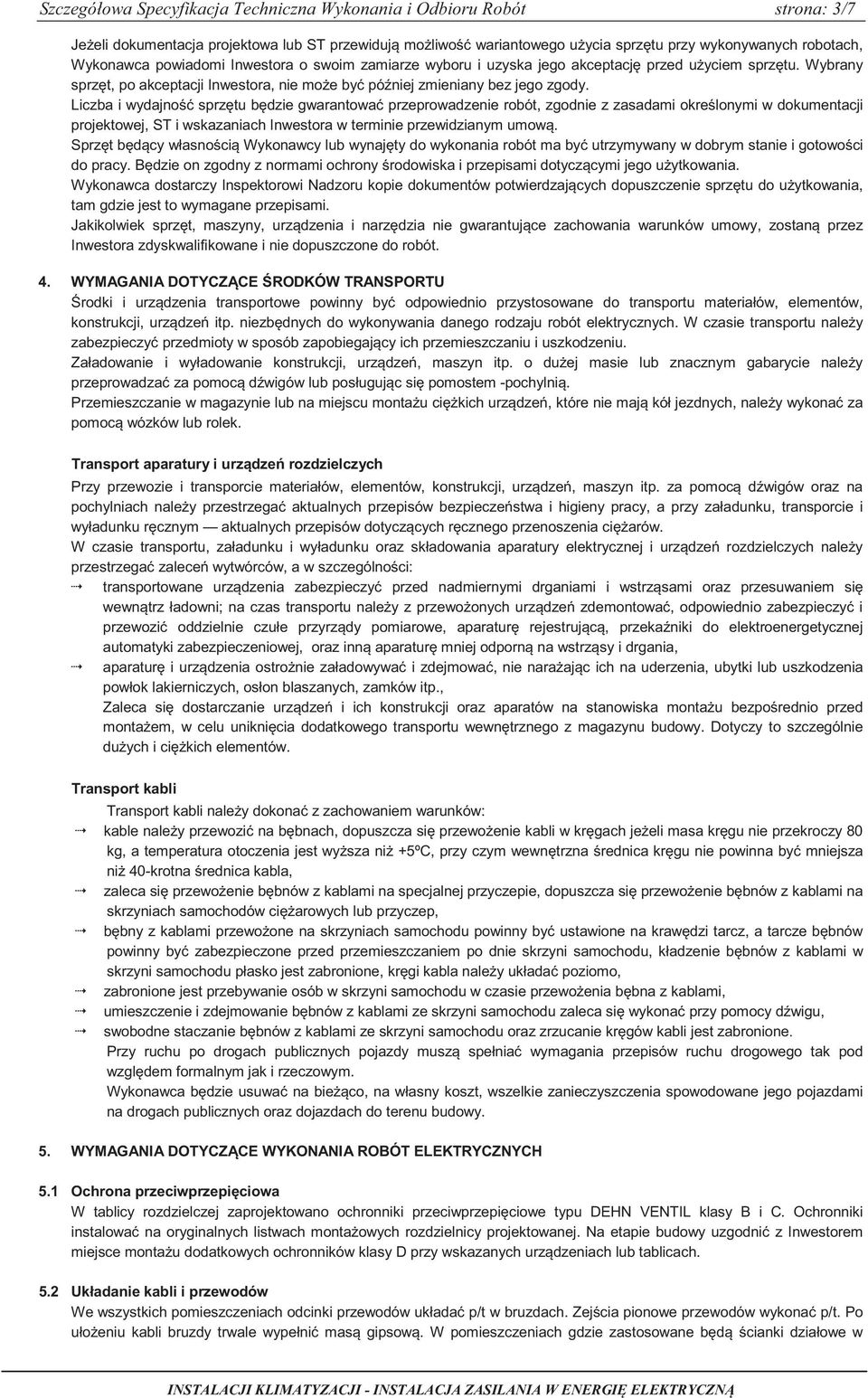

3 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót strona: 3/7 Jeeli dokumentacja projektowa lub ST przewiduj moliwo wariantowego uycia sprztu przy wykonywanych robotach, Wykonawca powiadomi Inwestora o swoim zamiarze wyboru i uzyska jego akceptacj przed uyciem sprztu. Wybrany sprzt, po akceptacji Inwestora, nie moe by póniej zmieniany bez jego zgody. Liczba i wydajno sprztu bdzie gwarantowa przeprowadzenie robót, zgodnie z zasadami okrelonymi w dokumentacji projektowej, ST i wskazaniach Inwestora w terminie przewidzianym umow. Sprzt bdcy własnoci Wykonawcy lub wynajty do wykonania robót ma by utrzymywany w dobrym stanie i gotowoci do pracy. Bdzie on zgodny z normami ochrony rodowiska i przepisami dotyczcymi jego uytkowania. Wykonawca dostarczy Inspektorowi Nadzoru kopie dokumentów potwierdzajcych dopuszczenie sprztu do uytkowania, tam gdzie jest to wymagane przepisami. Jakikolwiek sprzt, maszyny, urzdzenia i narzdzia nie gwarantujce zachowania warunków umowy, zostan przez Inwestora zdyskwalifikowane i nie dopuszczone do robót. 4. WYMAGANIA DOTYCZCE RODKÓW TRANSPORTU rodki i urzdzenia transportowe powinny by odpowiednio przystosowane do transportu materiałów, elementów, konstrukcji, urzdze itp. niezbdnych do wykonywania danego rodzaju robót elektrycznych. W czasie transportu naley zabezpieczy przedmioty w sposób zapobiegajcy ich przemieszczaniu i uszkodzeniu. Załadowanie i wyładowanie konstrukcji, urzdze, maszyn itp. o duej masie lub znacznym gabarycie naley przeprowadza za pomoc dwigów lub posługujc si pomostem -pochylni. Przemieszczanie w magazynie lub na miejscu montau cikich urzdze, które nie maj kół jezdnych, naley wykona za pomoc wózków lub rolek. Transport aparatury i urzdze rozdzielczych Przy przewozie i transporcie materiałów, elementów, konstrukcji, urzdze, maszyn itp. za pomoc dwigów oraz na pochylniach naley przestrzega aktualnych przepisów bezpieczestwa i higieny pracy, a przy załadunku, transporcie i wyładunku rcznym aktualnych przepisów dotyczcych rcznego przenoszenia ciarów. W czasie transportu, załadunku i wyładunku oraz składowania aparatury elektrycznej i urzdze rozdzielczych naley przestrzega zalece wytwórców, a w szczególnoci: transportowane urzdzenia zabezpieczy przed nadmiernymi drganiami i wstrzsami oraz przesuwaniem si wewntrz ładowni; na czas transportu naley z przewoonych urzdze zdemontowa, odpowiednio zabezpieczy i przewozi oddzielnie czułe przyrzdy pomiarowe, aparatur rejestrujc, przekaniki do elektroenergetycznej automatyki zabezpieczeniowej, oraz inn aparatur mniej odporn na wstrzsy i drgania, aparatur i urzdzenia ostronie załadowywa i zdejmowa, nie naraajc ich na uderzenia, ubytki lub uszkodzenia powłok lakierniczych, osłon blaszanych, zamków itp., Zaleca si dostarczanie urzdze i ich konstrukcji oraz aparatów na stanowiska montau bezporednio przed montaem, w celu uniknicia dodatkowego transportu wewntrznego z magazynu budowy. Dotyczy to szczególnie duych i cikich elementów. Transport kabli Transport kabli naley dokona z zachowaniem warunków: kable naley przewozi na bbnach, dopuszcza si przewoenie kabli w krgach jeeli masa krgu nie przekroczy 80 kg, a temperatura otoczenia jest wysza ni +5ºC, przy czym wewntrzna rednica krgu nie powinna by mniejsza ni 40-krotna rednica kabla, zaleca si przewoenie bbnów z kablami na specjalnej przyczepie, dopuszcza si przewoenie bbnów z kablami na skrzyniach samochodów ciarowych lub przyczep, bbny z kablami przewoone na skrzyniach samochodu powinny by ustawione na krawdzi tarcz, a tarcze bbnów powinny by zabezpieczone przed przemieszczaniem po dnie skrzyni samochodu, kładzenie bbnów z kablami w skrzyni samochodu płasko jest zabronione, krgi kabla naley układa poziomo, zabronione jest przebywanie osób w skrzyni samochodu w czasie przewoenia bbna z kablami, umieszczenie i zdejmowanie bbnów z kablami ze skrzyni samochodu zaleca si wykona przy pomocy dwigu, swobodne staczanie bbnów z kablami ze skrzyni samochodu oraz zrzucanie krgów kabli jest zabronione. Przy ruchu po drogach publicznych pojazdy musz spełnia wymagania przepisów ruchu drogowego tak pod wzgldem formalnym jak i rzeczowym. Wykonawca bdzie usuwa na bieco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYMAGANIA DOTYCZCE WYKONANIA ROBÓT ELEKTRYCZNYCH 5.1 Ochrona przeciwprzepiciowa W tablicy rozdzielczej zaprojektowano ochronniki przeciwprzepiciowe typu DEHN VENTIL klasy B i C. Ochronniki instalowa na oryginalnych listwach montaowych rozdzielnicy projektowanej. Na etapie budowy uzgodni z Inwestorem miejsce montau dodatkowych ochronników klasy D przy wskazanych urzdzeniach lub tablicach. 5.2 Układanie kabli i przewodów We wszystkich pomieszczeniach odcinki przewodów układa p/t w bruzdach. Zejcia pionowe przewodów wykona p/t. Po ułoeniu kabli bruzdy trwale wypełni mas gipsow. W pomieszczeniach gdzie zastosowane bd cianki działowe w INSTALACJI KLIMATYZACJI - INSTALACJA ZASILANIA W ENERGI ELEKTRYCZN

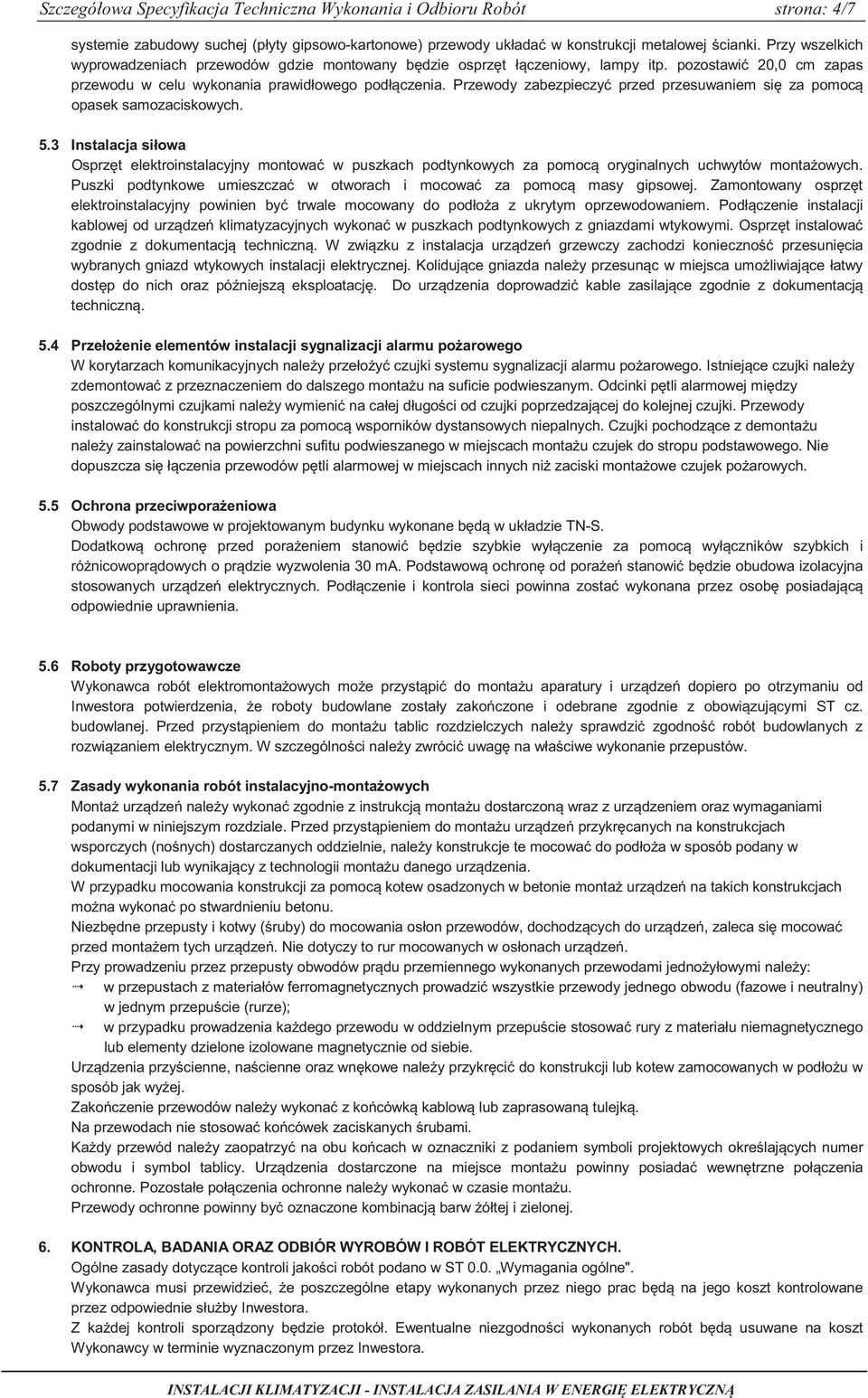

4 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót strona: 4/7 systemie zabudowy suchej (płyty gipsowo-kartonowe) przewody układa w konstrukcji metalowej cianki. Przy wszelkich wyprowadzeniach przewodów gdzie montowany bdzie osprzt łczeniowy, lampy itp. pozostawi 20,0 cm zapas przewodu w celu wykonania prawidłowego podłczenia. Przewody zabezpieczy przed przesuwaniem si za pomoc opasek samozaciskowych. 5.3 Instalacja siłowa Osprzt elektroinstalacyjny montowa w puszkach podtynkowych za pomoc oryginalnych uchwytów montaowych. Puszki podtynkowe umieszcza w otworach i mocowa za pomoc masy gipsowej. Zamontowany osprzt elektroinstalacyjny powinien by trwale mocowany do podłoa z ukrytym oprzewodowaniem. Podłczenie instalacji kablowej od urzdze klimatyzacyjnych wykona w puszkach podtynkowych z gniazdami wtykowymi. Osprzt instalowa zgodnie z dokumentacj techniczn. W zwizku z instalacja urzdze grzewczy zachodzi konieczno przesunicia wybranych gniazd wtykowych instalacji elektrycznej. Kolidujce gniazda naley przesunc w miejsca umoliwiajce łatwy dostp do nich oraz póniejsz eksploatacj. Do urzdzenia doprowadzi kable zasilajce zgodnie z dokumentacj techniczn. 5.4 Przełoenie elementów instalacji sygnalizacji alarmu poarowego W korytarzach komunikacyjnych naley przełoy czujki systemu sygnalizacji alarmu poarowego. Istniejce czujki naley zdemontowa z przeznaczeniem do dalszego montau na suficie podwieszanym. Odcinki ptli alarmowej midzy poszczególnymi czujkami naley wymieni na całej długoci od czujki poprzedzajcej do kolejnej czujki. Przewody instalowa do konstrukcji stropu za pomoc wsporników dystansowych niepalnych. Czujki pochodzce z demontau naley zainstalowa na powierzchni sufitu podwieszanego w miejscach montau czujek do stropu podstawowego. Nie dopuszcza si łczenia przewodów ptli alarmowej w miejscach innych ni zaciski montaowe czujek poarowych. 5.5 Ochrona przeciwporaeniowa Obwody podstawowe w projektowanym budynku wykonane bd w układzie TN-S. Dodatkow ochron przed poraeniem stanowi bdzie szybkie wyłczenie za pomoc wyłczników szybkich i rónicowoprdowych o prdzie wyzwolenia 30 ma. Podstawow ochron od porae stanowi bdzie obudowa izolacyjna stosowanych urzdze elektrycznych. Podłczenie i kontrola sieci powinna zosta wykonana przez osob posiadajc odpowiednie uprawnienia. 5.6 Roboty przygotowawcze Wykonawca robót elektromontaowych moe przystpi do montau aparatury i urzdze dopiero po otrzymaniu od Inwestora potwierdzenia, e roboty budowlane zostały zakoczone i odebrane zgodnie z obowizujcymi ST cz. budowlanej. Przed przystpieniem do montau tablic rozdzielczych naley sprawdzi zgodno robót budowlanych z rozwizaniem elektrycznym. W szczególnoci naley zwróci uwag na właciwe wykonanie przepustów. 5.7 Zasady wykonania robót instalacyjno-montaowych Monta urzdze naley wykona zgodnie z instrukcj montau dostarczon wraz z urzdzeniem oraz wymaganiami podanymi w niniejszym rozdziale. Przed przystpieniem do montau urzdze przykrcanych na konstrukcjach wsporczych (nonych) dostarczanych oddzielnie, naley konstrukcje te mocowa do podłoa w sposób podany w dokumentacji lub wynikajcy z technologii montau danego urzdzenia. W przypadku mocowania konstrukcji za pomoc kotew osadzonych w betonie monta urzdze na takich konstrukcjach mona wykona po stwardnieniu betonu. Niezbdne przepusty i kotwy (ruby) do mocowania osłon przewodów, dochodzcych do urzdze, zaleca si mocowa przed montaem tych urzdze. Nie dotyczy to rur mocowanych w osłonach urzdze. Przy prowadzeniu przez przepusty obwodów prdu przemiennego wykonanych przewodami jednoyłowymi naley: w przepustach z materiałów ferromagnetycznych prowadzi wszystkie przewody jednego obwodu (fazowe i neutralny) w jednym przepucie (rurze); w przypadku prowadzenia kadego przewodu w oddzielnym przepucie stosowa rury z materiału niemagnetycznego lub elementy dzielone izolowane magnetycznie od siebie. Urzdzenia przycienne, nacienne oraz wnkowe naley przykrci do konstrukcji lub kotew zamocowanych w podłou w sposób jak wyej. Zakoczenie przewodów naley wykona z kocówk kablow lub zaprasowan tulejk. Na przewodach nie stosowa kocówek zaciskanych rubami. Kady przewód naley zaopatrzy na obu kocach w oznaczniki z podaniem symboli projektowych okrelajcych numer obwodu i symbol tablicy. Urzdzenia dostarczone na miejsce montau powinny posiada wewntrzne połczenia ochronne. Pozostałe połczenia ochronne naley wykona w czasie montau. Przewody ochronne powinny by oznaczone kombinacj barw ółtej i zielonej. 6. KONTROLA, BADANIA ORAZ ODBIÓR WYROBÓW I ROBÓT ELEKTRYCZNYCH. Ogólne zasady dotyczce kontroli jakoci robót podano w ST 0.0. Wymagania ogólne". Wykonawca musi przewidzie, e poszczególne etapy wykonanych przez niego prac bd na jego koszt kontrolowane przez odpowiednie słuby Inwestora. Z kadej kontroli sporzdzony bdzie protokół. Ewentualne niezgodnoci wykonanych robót bd usuwane na koszt Wykonawcy w terminie wyznaczonym przez Inwestora. INSTALACJI KLIMATYZACJI - INSTALACJA ZASILANIA W ENERGI ELEKTRYCZN

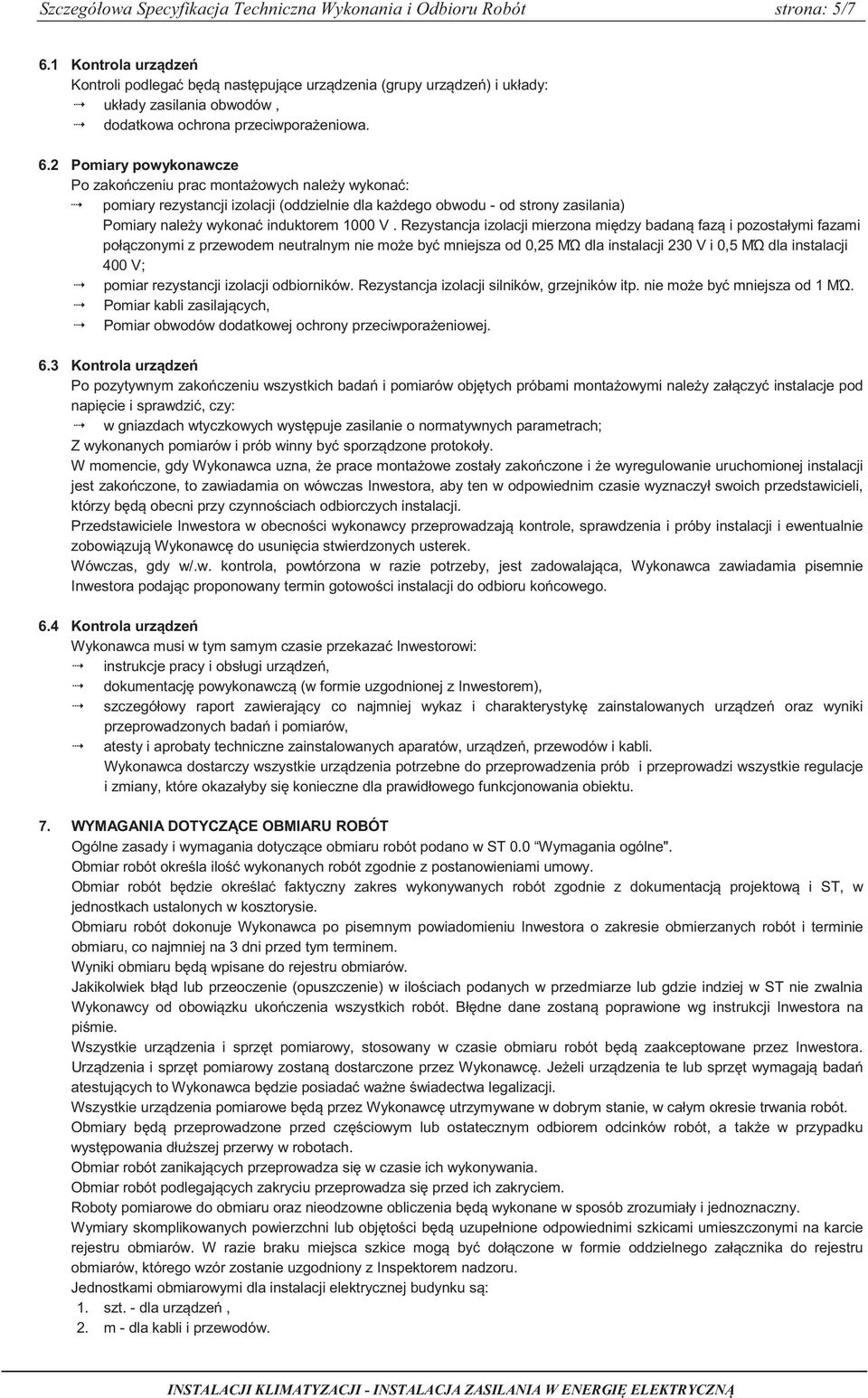

5 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót strona: 5/7 6.1 Kontrola urzdze Kontroli podlega bd nastpujce urzdzenia (grupy urzdze) i układy: układy zasilania obwodów, dodatkowa ochrona przeciwporaeniowa. 6.2 Pomiary powykonawcze Po zakoczeniu prac montaowych naley wykona: pomiary rezystancji izolacji (oddzielnie dla kadego obwodu - od strony zasilania) Pomiary naley wykona induktorem 1000 V. Rezystancja izolacji mierzona midzy badan faz i pozostałymi fazami połczonymi z przewodem neutralnym nie moe by mniejsza od 0,25 M dla instalacji 230 V i 0,5 M dla instalacji 400 V; pomiar rezystancji izolacji odbiorników. Rezystancja izolacji silników, grzejników itp. nie moe by mniejsza od 1 M. Pomiar kabli zasilajcych, Pomiar obwodów dodatkowej ochrony przeciwporaeniowej. 6.3 Kontrola urzdze Po pozytywnym zakoczeniu wszystkich bada i pomiarów objtych próbami montaowymi naley załczy instalacje pod napicie i sprawdzi, czy: w gniazdach wtyczkowych wystpuje zasilanie o normatywnych parametrach; Z wykonanych pomiarów i prób winny by sporzdzone protokoły. W momencie, gdy Wykonawca uzna, e prace montaowe zostały zakoczone i e wyregulowanie uruchomionej instalacji jest zakoczone, to zawiadamia on wówczas Inwestora, aby ten w odpowiednim czasie wyznaczył swoich przedstawicieli, którzy bd obecni przy czynnociach odbiorczych instalacji. Przedstawiciele Inwestora w obecnoci wykonawcy przeprowadzaj kontrole, sprawdzenia i próby instalacji i ewentualnie zobowizuj Wykonawc do usunicia stwierdzonych usterek. Wówczas, gdy w/.w. kontrola, powtórzona w razie potrzeby, jest zadowalajca, Wykonawca zawiadamia pisemnie Inwestora podajc proponowany termin gotowoci instalacji do odbioru kocowego. 6.4 Kontrola urzdze Wykonawca musi w tym samym czasie przekaza Inwestorowi: instrukcje pracy i obsługi urzdze, dokumentacj powykonawcz (w formie uzgodnionej z Inwestorem), szczegółowy raport zawierajcy co najmniej wykaz i charakterystyk zainstalowanych urzdze oraz wyniki przeprowadzonych bada i pomiarów, atesty i aprobaty techniczne zainstalowanych aparatów, urzdze, przewodów i kabli. Wykonawca dostarczy wszystkie urzdzenia potrzebne do przeprowadzenia prób i przeprowadzi wszystkie regulacje i zmiany, które okazałyby si konieczne dla prawidłowego funkcjonowania obiektu. 7. WYMAGANIA DOTYCZCE OBMIARU ROBÓT Ogólne zasady i wymagania dotyczce obmiaru robót podano w ST 0.0 Wymagania ogólne". Obmiar robót okrela ilo wykonanych robót zgodnie z postanowieniami umowy. Obmiar robót bdzie okrela faktyczny zakres wykonywanych robót zgodnie z dokumentacj projektow i ST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inwestora o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru bd wpisane do rejestru obmiarów. Jakikolwiek błd lub przeoczenie (opuszczenie) w ilociach podanych w przedmiarze lub gdzie indziej w ST nie zwalnia Wykonawcy od obowizku ukoczenia wszystkich robót. Błdne dane zostan poprawione wg instrukcji Inwestora na pimie. Wszystkie urzdzenia i sprzt pomiarowy, stosowany w czasie obmiaru robót bd zaakceptowane przez Inwestora. Urzdzenia i sprzt pomiarowy zostan dostarczone przez Wykonawc. Jeeli urzdzenia te lub sprzt wymagaj bada atestujcych to Wykonawca bdzie posiada wane wiadectwa legalizacji. Wszystkie urzdzenia pomiarowe bd przez Wykonawc utrzymywane w dobrym stanie, w całym okresie trwania robót. Obmiary bd przeprowadzone przed czciowym lub ostatecznym odbiorem odcinków robót, a take w przypadku wystpowania dłuszej przerwy w robotach. Obmiar robót zanikajcych przeprowadza si w czasie ich wykonywania. Obmiar robót podlegajcych zakryciu przeprowadza si przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia bd wykonane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objtoci bd uzupełnione odpowiednimi szkicami umieszczonymi na karcie rejestru obmiarów. W razie braku miejsca szkice mog by dołczone w formie oddzielnego załcznika do rejestru obmiarów, którego wzór zostanie uzgodniony z Inspektorem nadzoru. Jednostkami obmiarowymi dla instalacji elektrycznej budynku s: 1. szt. - dla urzdze, 2. m - dla kabli i przewodów. INSTALACJI KLIMATYZACJI - INSTALACJA ZASILANIA W ENERGI ELEKTRYCZN

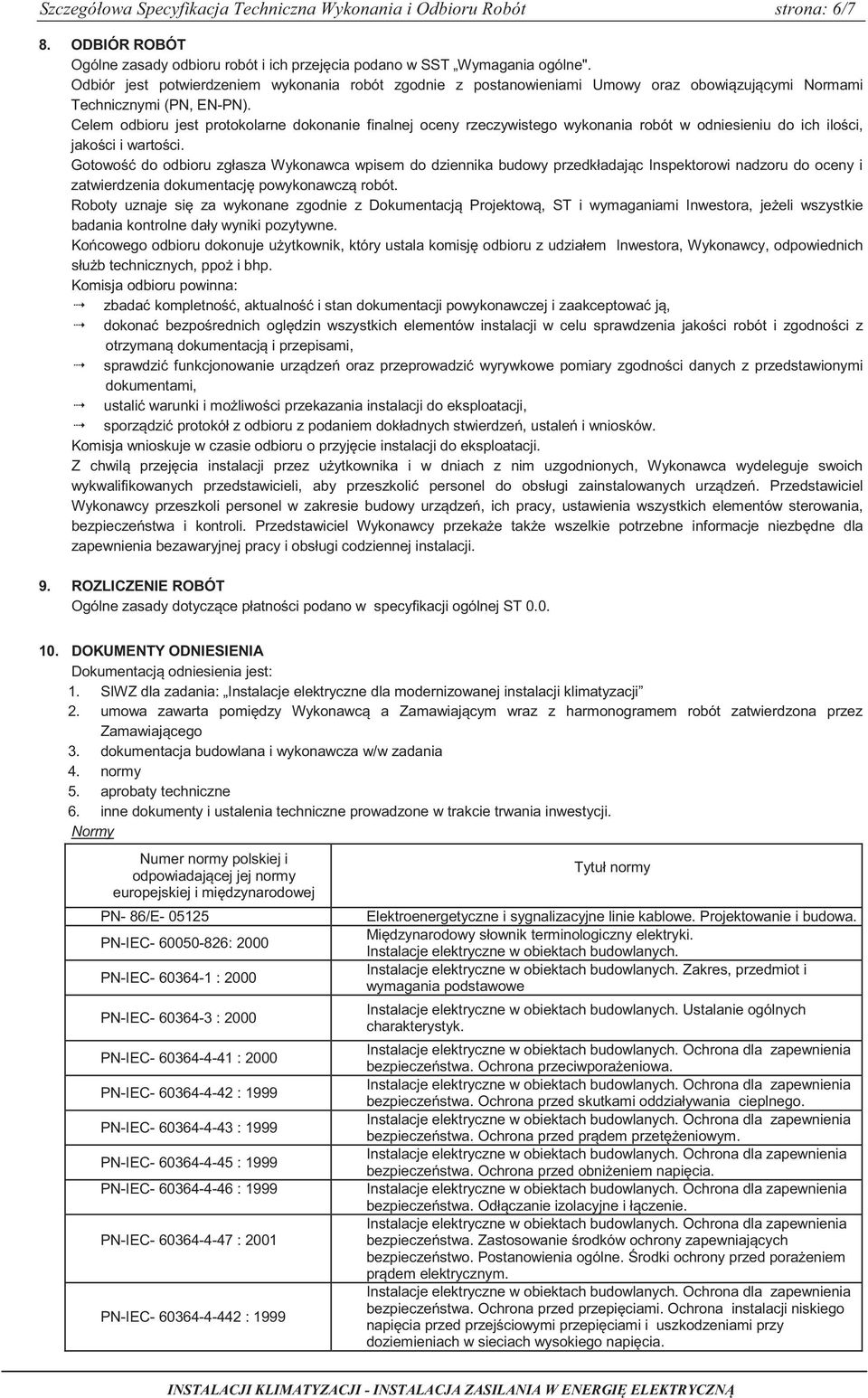

6 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót strona: 6/7 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót i ich przejcia podano w SST Wymagania ogólne". Odbiór jest potwierdzeniem wykonania robót zgodnie z postanowieniami Umowy oraz obowizujcymi Normami Technicznymi (PN, EN-PN). Celem odbioru jest protokolarne dokonanie finalnej oceny rzeczywistego wykonania robót w odniesieniu do ich iloci, jakoci i wartoci. Gotowo do odbioru zgłasza Wykonawca wpisem do dziennika budowy przedkładajc Inspektorowi nadzoru do oceny i zatwierdzenia dokumentacj powykonawcz robót. Roboty uznaje si za wykonane zgodnie z Dokumentacj Projektow, ST i wymaganiami Inwestora, jeeli wszystkie badania kontrolne dały wyniki pozytywne. Kocowego odbioru dokonuje uytkownik, który ustala komisj odbioru z udziałem Inwestora, Wykonawcy, odpowiednich słub technicznych, ppo i bhp. Komisja odbioru powinna: zbada kompletno, aktualno i stan dokumentacji powykonawczej i zaakceptowa j, dokona bezporednich ogldzin wszystkich elementów instalacji w celu sprawdzenia jakoci robót i zgodnoci z otrzyman dokumentacj i przepisami, sprawdzi funkcjonowanie urzdze oraz przeprowadzi wyrywkowe pomiary zgodnoci danych z przedstawionymi dokumentami, ustali warunki i moliwoci przekazania instalacji do eksploatacji, sporzdzi protokół z odbioru z podaniem dokładnych stwierdze, ustale i wniosków. Komisja wnioskuje w czasie odbioru o przyjcie instalacji do eksploatacji. Z chwil przejcia instalacji przez uytkownika i w dniach z nim uzgodnionych, Wykonawca wydeleguje swoich wykwalifikowanych przedstawicieli, aby przeszkoli personel do obsługi zainstalowanych urzdze. Przedstawiciel Wykonawcy przeszkoli personel w zakresie budowy urzdze, ich pracy, ustawienia wszystkich elementów sterowania, bezpieczestwa i kontroli. Przedstawiciel Wykonawcy przekae take wszelkie potrzebne informacje niezbdne dla zapewnienia bezawaryjnej pracy i obsługi codziennej instalacji. 9. ROZLICZENIE ROBÓT Ogólne zasady dotyczce płatnoci podano w specyfikacji ogólnej ST DOKUMENTY ODNIESIENIA Dokumentacj odniesienia jest: 1. SIWZ dla zadania: Instalacje elektryczne dla modernizowanej instalacji klimatyzacji 2. umowa zawarta pomidzy Wykonawc a Zamawiajcym wraz z harmonogramem robót zatwierdzona przez Zamawiajcego 3. dokumentacja budowlana i wykonawcza w/w zadania 4. normy 5. aprobaty techniczne 6. inne dokumenty i ustalenia techniczne prowadzone w trakcie trwania inwestycji. Normy Numer normy polskiej i odpowiadajcej jej normy europejskiej i midzynarodowej PN- 86/E PN-IEC : 2000 PN-IEC : 2000 PN-IEC : 2000 PN-IEC : 2000 PN-IEC : 1999 PN-IEC : 1999 PN-IEC : 1999 PN-IEC : 1999 PN-IEC : 2001 PN-IEC : 1999 Tytuł normy Elektroenergetyczne i sygnalizacyjne linie kablowe. Projektowanie i budowa. Midzynarodowy słownik terminologiczny elektryki. Instalacje elektryczne w obiektach budowlanych. Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe Instalacje elektryczne w obiektach budowlanych. Ustalanie ogólnych charakterystyk. bezpieczestwa. Ochrona przeciwporaeniowa. bezpieczestwa. Ochrona przed skutkami oddziaływania cieplnego. bezpieczestwa. Ochrona przed prdem przeteniowym. bezpieczestwa. Ochrona przed obnieniem napicia. bezpieczestwa. Odłczanie izolacyjne i łczenie. bezpieczestwa. Zastosowanie rodków ochrony zapewniajcych bezpieczestwo. Postanowienia ogólne. rodki ochrony przed poraeniem prdem elektrycznym. bezpieczestwa. Ochrona przed przepiciami. Ochrona instalacji niskiego napicia przed przejciowymi przepiciami i uszkodzeniami przy doziemieniach w sieciach wysokiego napicia. INSTALACJI KLIMATYZACJI - INSTALACJA ZASILANIA W ENERGI ELEKTRYCZN

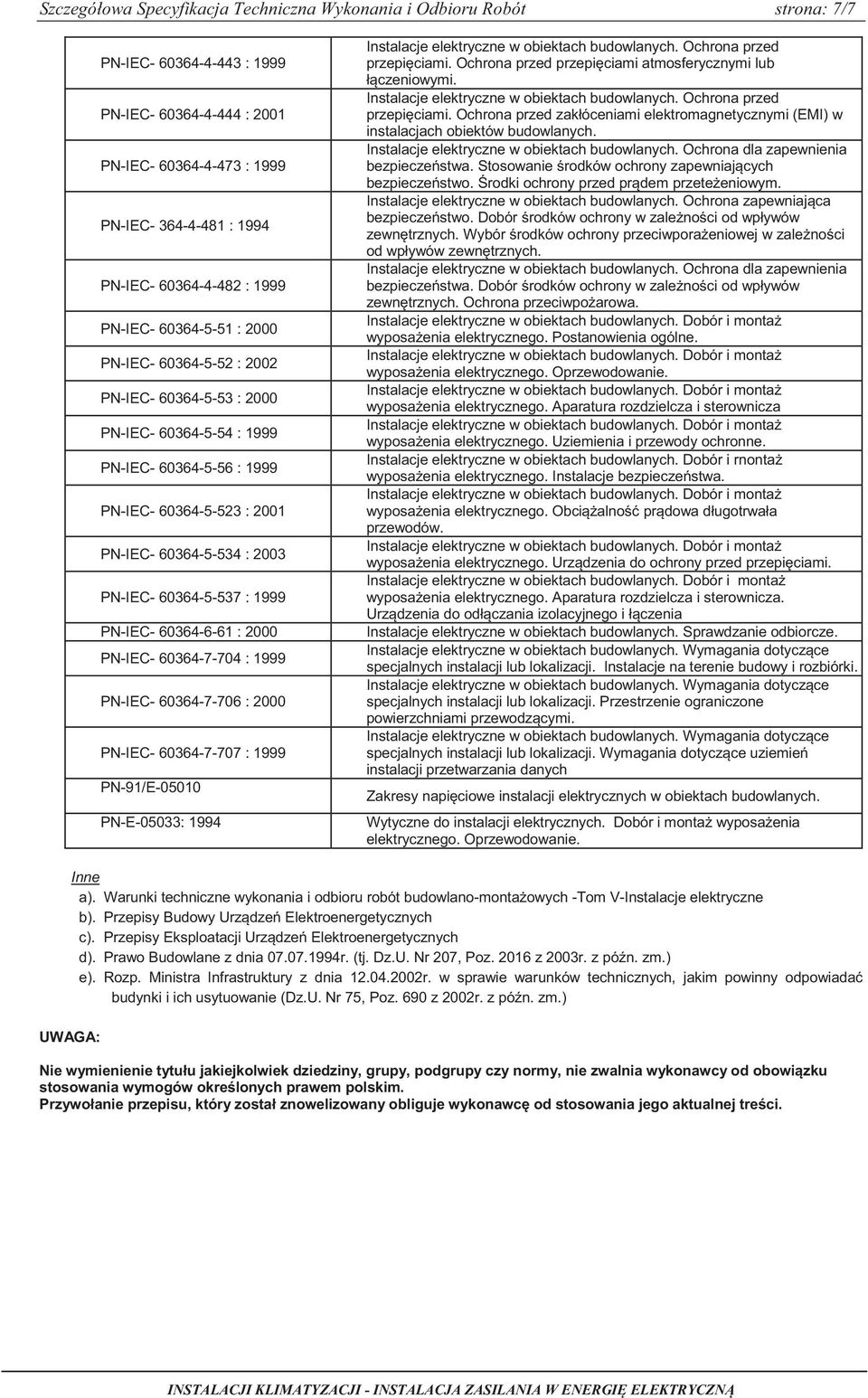

7 Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót strona: 7/7 PN-IEC : 1999 PN-IEC : 2001 PN-IEC : 1999 PN-IEC : 1994 PN-IEC : 1999 PN-IEC : 2000 PN-IEC : 2002 PN-IEC : 2000 PN-IEC : 1999 PN-IEC : 1999 PN-IEC : 2001 PN-IEC : 2003 PN-IEC : 1999 PN-IEC : 2000 PN-IEC : 1999 PN-IEC : 2000 PN-IEC : 1999 PN-91/E PN-E-05033: 1994 Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepiciami. Ochrona przed przepiciami atmosferycznymi lub łczeniowymi. Instalacje elektryczne w obiektach budowlanych. Ochrona przed przepiciami. Ochrona przed zakłóceniami elektromagnetycznymi (EMI) w instalacjach obiektów budowlanych. bezpieczestwa. Stosowanie rodków ochrony zapewniajcych bezpieczestwo. rodki ochrony przed prdem przeteeniowym. Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniajca bezpieczestwo. Dobór rodków ochrony w zalenoci od wpływów zewntrznych. Wybór rodków ochrony przeciwporaeniowej w zalenoci od wpływów zewntrznych. bezpieczestwa. Dobór rodków ochrony w zalenoci od wpływów zewntrznych. Ochrona przeciwpoarowa. Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Postanowienia ogólne. Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Oprzewodowanie. Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura rozdzielcza i sterownicza Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Uziemienia i przewody ochronne. Instalacje elektryczne w obiektach budowlanych. Dobór i rnonta wyposaenia elektrycznego. Instalacje bezpieczestwa. Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Obcialno prdowa długotrwała przewodów. Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Urzdzenia do ochrony przed przepiciami. Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura rozdzielcza i sterownicza. Urzdzenia do odłczania izolacyjnego i łczenia Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze. Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki. Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Przestrzenie ograniczone powierzchniami przewodzcymi. Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Wymagania dotyczce uziemie instalacji przetwarzania danych Zakresy napiciowe instalacji elektrycznych w obiektach budowlanych. Wytyczne do instalacji elektrycznych. Dobór i monta wyposaenia elektrycznego. Oprzewodowanie. UWAGA: Inne a). Warunki techniczne wykonania i odbioru robót budowlano-montaowych -Tom V-Instalacje elektryczne b). Przepisy Budowy Urzdze Elektroenergetycznych c). Przepisy Eksploatacji Urzdze Elektroenergetycznych d). Prawo Budowlane z dnia r. (tj. Dz.U. Nr 207, Poz z 2003r. z pón. zm.) e). Rozp. Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz.U. Nr 75, Poz. 690 z 2002r. z pón. zm.) Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy, nie zwalnia wykonawcy od obowizku stosowania wymogów okrelonych prawem polskim. Przywołanie przepisu, który został znowelizowany obliguje wykonawc od stosowania jego aktualnej treci. INSTALACJI KLIMATYZACJI - INSTALACJA ZASILANIA W ENERGI ELEKTRYCZN
