1 DIODOR LED POWERHOUSE Reflektory szerokostrumieniowe Diodor Pro LED 120 W / 200 W: DIO-FL120W-WM i DIO- FL200W-WM Instrukcja instalacji i obsługi

2 Diodor LED Powerhouse INSTRUKCJA INSTALACJI I OBSŁUGI Reflektor szerokostrumieniowy DIODOR LED Powerhouse to profesjonalny szerokostrumieniowy reflektor LED o dużej mocy, przeznaczony do użytku zewnętrznego w różnego rodzaju zastosowaniach w miejscach publicznych, np. do oświetlenia dróg, parkingów, terenów zielonych czy otwartych magazynów. Urządzenie musi być przyłączone do sieci elektrycznej 230 V AC 50 Hz. 1. WAŻNE INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE: URZĄDZENIE MUSI BYĆ MONTOWANE PRZEZ ELEKTRYKA POSIADAJĄCEGO ODPOWIEDNIE UPRAWNIENIA ORAZ SPRAWDZONE POD KĄTEM BEZPIECZEŃSTWA PRZED ROZPOCZĘCIEM UŻYTKOWANIA. PRZED PRZYSTĄPIENIEM DO MONTAŻU I UŻYTKOWANIA URZĄDZENIA PROSIMY DOKŁADNIE ZAPOZNAĆ SIĘ Z PONIŻSZYMI INSTRUKCJAMI WAŻNE INSTRUKCJE MONTAŻOWE Niebezpieczeństwo porażenia prądem elektrycznym należy zminimalizować przez zamontowanie odpowiedniego urządzenia podnoszącego bezpieczeństwo, np. RCCB (wyłącznik różnicowoprądowy), w głównej tablicy rozdzielczej. NIE WOLNO przyłączać tego reflektora bezpośrednio do obwodu oświetlenia. Należy użyć przełącznika z bezpiecznikiem. Przewody muszą być chronione przed zwarciem i przeciążeniem przez wyłącznik różnicowoprądowy. Wartość napięcia w sieci elektrycznej, do której urządzenie ma zostać przyłączone, musi być taka sama jak wartość podana na urządzeniu. NIE WOLNO montować reflektora w pomieszczeniach ani w miejscach, gdzie byłby narażony na uderzenia, wysokie temperatury lub wilgoć, np. w pobliżu rur wylotowych kotła grzewczego, osuszacza itp WAŻNE INSTRUKCJE DOTYCZĄCE UŻYTKOWANIA I KONSERWACJI NIE WOLNO umieszczać reflektora w pobliżu materiałów palnych lub wybuchowych (takich jak drewno, tkaniny lub papier) ani w pobliżu palnych lub wybuchowych płynów, substancji stałych, gazów lub urządzeń. NIE WOLNO kierować reflektora bezpośrednio na oczy. Światło ma bardzo duże natężenie i może powodować uszkodzenia wzroku. ZAWSZE należy odłączać zasilanie sieciowe przed przystąpieniem do prac serwisowych lub konserwacji. ZAWSZE należy utrzymywać reflektor w dobrym stanie i powierzać wszelkie naprawy wyłącznie elektrykom posiadającym odpowiednie uprawnienia. Do naprawy należy używać WYŁĄCZNIE części zatwierdzonych przez producenta. Używanie części niezatwierdzonych przez producenta może zagrażać bezpieczeństwu i być podstawą do unieważnienia gwarancji.

3 1.3. CZĘŚCI DOSTARCZONE W ZESTAWIE 1.4. WYMAGANE NARZĘDZIA 1 reflektor szerokostrumieniowy Diodor LED Powerhouse ze skrzynką rozdzielczą i dławikiem 1 klucz imbusowy 2 śruby imbusowe M3 X 10 HE 2 śruby M8 X 12 2 duże podkładki M8 X 12 6 podkładek sprężystych M8 x 10 2 małe podkładki M3 4 kołpaki na śruby z tworzywa sztucznego 6 mm 4 śruby i nakrętki do mocowania wspornika przewodu Wiertarka ręczna/elektryczna Wiertło nr 8 do muru Śrubokręt do prac elektrycznych Duży śrubokręt krzyżakowy Mały śrubokręt krzyżakowy TO URZĄDZENIE JEST PRZEZNACZONE WYŁĄCZNIE DO MONTAŻU NA ŚCIANIE

4 2. WYMAGANIA DOTYCZĄCE PRZEWODÓW Urządzenie musi być przyłączone do sieci elektrycznej 230 V AC 50 Hz. Zalecane jest przyłączenie reflektora do obwodu oświetlenia za pośrednictwem przełącznika z bezpiecznikiem 5 A i okrągłego przewodu elektrycznego podwójnego z uziemieniem o przekroju co najmniej 1 mm 2 (w przypadku montowania na zewnątrz należy użyć przewodu zabezpieczonego przed działaniem czynników atmosferycznych). Zalecane jest także zamontowanie jednobiegunowego przełącznika ściennego, który umożliwi łatwe włączanie i wyłączanie reflektora [rys. 1]. Rys. 1 Do sieci N we N wy Diodor Powerhouse L we L wy 3. MOCOWANIE URZĄDZENIA Diodor LED Powerhouse OSTRZEŻENIE: Przed montażem odłączyć sieć zasilającą. Urządzenie Diodor LED Powerhouse może być montowane w następujący sposób: Opcja 1: Zamocowanie wspornika ceowego na powierzchni montażowej i przymocowanie na nim urządzenia Powerhouse. Opcja 2: Zamocowanie wspornika rurowego na wsporniku ceowym wokół rurki lub słupka, a następnie zamontowanie na tej konstrukcji urządzenia Powerhouse OPCJA 1: MONTOWANIE URZĄDZENIA Diodor LED Powerhouse ZA POMOCĄ WSPORNIKA CEOWEGO Jeśli urządzenie Powerhouse jest mocowane bezpośrednio do ściany za pomocą wspornika ceowego: Wybrać miejsce, które jest wystarczająco mocne do utrzymania masy urządzenia Powerhouse. Zamocować urządzenie Powerhouse na wsporniku ceowym za pomocą dwóch śrub mocujących z zestawu [rys. 2]. Ustawić urządzenie przy powierzchni montażowej i oznaczyć położenie wspornika ceowego, upewniając się, że przewody będą mogły swobodnie dochodzić do urządzenia. Wykorzystując otwory montażowe wspornika ceowego [rys. 3] zaznaczyć miejsca na 4 otwory przeznaczone do zamocowania wspornika ceowego na ścianie (w razie potrzeby zaznaczyć wyjście przewodu). Odłączyć urządzenie Powerhouse od wspornika ceowego, wywiercić otwory w ścianie i zamocować wspornik ceowy na ścianie za pomocą odpowiednich śrub, które utrzymają masę urządzenia Powerhouse. Gdy wspornik ceowy jest pewnie zamocowany na ścianie, osadzić urządzenie Powerhouse we wsporniku ceowym i zamocować za pomocą śrub mocujących, podkładek sprężystych i podkładek dostarczonych w zestawie [rys. 2]. Odkręcić 4 śruby mocujące przednią pokrywę skrzynki rozdzielczej i zdjąć ją. Poprowadzić przewód przez dławik w skrzynce rozdzielczej i delikatnie dokręcić nakrętkę dławika do korpusu dławika [rys. 4], aby zamocować przewód i zabezpieczyć skrzynkę rozdzielczą przed przedostawaniem się wody. Przyłączyć przewody do urządzenia Powerhouse zgodnie z opisem w części 4.

5 Rys. 2 Rys. Rys. Rys. 5 Mocowanie na rurce Rys. 6 Otwory RURKA

6 3.2. OPCJA 2: MONTOWANIE URZĄDZENIA Diodor LED Powerhouse ZA POMOCĄ WSPORNIKA RUROWEGO Jeśli urządzenie Powerhouse jest montowane na rurce lub słupku za pomocą wspornika rurowego, przed rozpoczęciem pracy sprawdzić, czy wytrzymałość rurki lub słupka pozwala na utrzymanie masy urządzenia Powerhouse, a następnie przeprowadzić następujące czynności: Wybrać odpowiednie położenie Diodor Pro na rurce, upewniając się, że przewody będą mogły swobodnie dochodzić do urządzenia. Nałożyć wspornik rurowy i wspornik ceowy na rurkę lub słupek i zamocować za pomocą odpowiednich śrub i nakrętek z zestawu, jak pokazano na [rys. 5]. Osadzić urządzenie Powerhouse we wsporniku ceowym i zamocować za pomocą śrub mocujących, podkładek sprężystych i podkładek dostarczonych w zestawie [rys. 2]. Odkręcić 4 śruby mocujące przednią pokrywę skrzynki rozdzielczej i zdjąć ją. Poprowadzić przewód przez dławik i delikatnie dokręcić nakrętkę dławika do korpusu dławika [rys. 4], aby zamocować przewód we właściwym miejscu i zabezpieczyć skrzynkę rozdzielczą przed przedostawaniem się wody. Przyłączyć przewody do urządzenia Powerhouse zgodnie z opisem w części PRZYŁĄCZANIE PRZEWODÓW DO REFLEKTORA SZEROKOSTRUMIENIOWEGO Po przeprowadzeniu przewodu przez dławik zdjąć izolację z każdego z rdzeni przewodów AC na odcinku o długości około 6 mm, aby przygotować przewody do przyłączenia do bloku zacisków w przedniej pokrywie reflektora. UWAGA: Urządzenia Diodor LED Powerhouse DIO-FL120W-WM i DIO-FL200W-WM są wyposażone w oprawy klasy 1, przez co muszą być uziemione 4.1 PRZYŁĄCZANIE DO ZASILANIA WAŻNE: Urządzenie Diodor LED Powerhouse ma dwa sterowniki kanałowe, które sterują 4 matrycami diod LED w Mightylite Pro. Do przyłącza w urządzeniu Powerhouse dochodzą cztery BRĄZOWE przewody zasilające. Każdy przewód odpowiada za zasilanie osobnej matrycy LED, dzięki czemu poszczególne matryce mogą być niezależnie włączane i wyłączane (patrz część 4.2 Opcje połączeń elektrycznych). Dwa NIEBIESKIE przewody w przyłączu to przewody neutralne dla każdego ze sterowników. Wszystkie 4 przewody znajdujące się w urządzeniu są przyłączone do 2 przyłączy, które z kolei są przyłączone do jednego BRĄZOWEGO przewodu. Aby przyłączyć urządzenie w taki sposób, żeby wszystkie 4 matryce LED działały identycznie i były obsługiwane przez jeden przełącznik (połączenie elektryczne dla jednego poziomu), wykonać następujące czynności: Przyłączyć BRĄZOWY lub CZERWONY przewód zasilania do jednego z przyłączy z oznaczeniem L, do którego są przyłączone 2 BRĄZOWE przewody w reflektorze i połączonego z drugim przyłączem BRĄZOWYM przewodem [rys. 6]. Przyłączyć NIEBIESKI lub CZARNY przewód neutralny do przyłącza z oznaczeniem N, do którego są przyłączone 2 NIEBIESKIE przewody w reflektorze [rys. 6]. Przyłączyć ŻÓŁTO-ZIELONY lub NIEIZOLOWANY przewód uziemienia do przyłącza z oznaczeniem EARTH (UZIEMIENIE), do którego jest przyłączony ŻÓŁTO-ZIELONY przewód w reflektorze. 4.2 OPCJE POŁĄCZEŃ ELEKTRYCZNYCH

7 Rys. 7 Połączenia elektryczne dla jednego poziomu Rys. 8 Połączenia elektryczne dla dwóch poziomów Zasilan ie Neutral ny Uwaga: Do obsługi urządzenia Powerhouse służy jeden przełącznik. Po włączeniu urządzenie działa z pełną mocą (100% natężenia światła). L1 (ZASILANIE) L2 (ZASILANIE) NEUTRAL Uwaga: Jeden przełącznik obsługuje jedną parę matryc LED urządzenia Powerhouse, a drugi drugą parę matryc, dzięki czemu można wykorzystywać 50% lub 100% mocy urządzenia, zależnie od ustawienia przełączników.

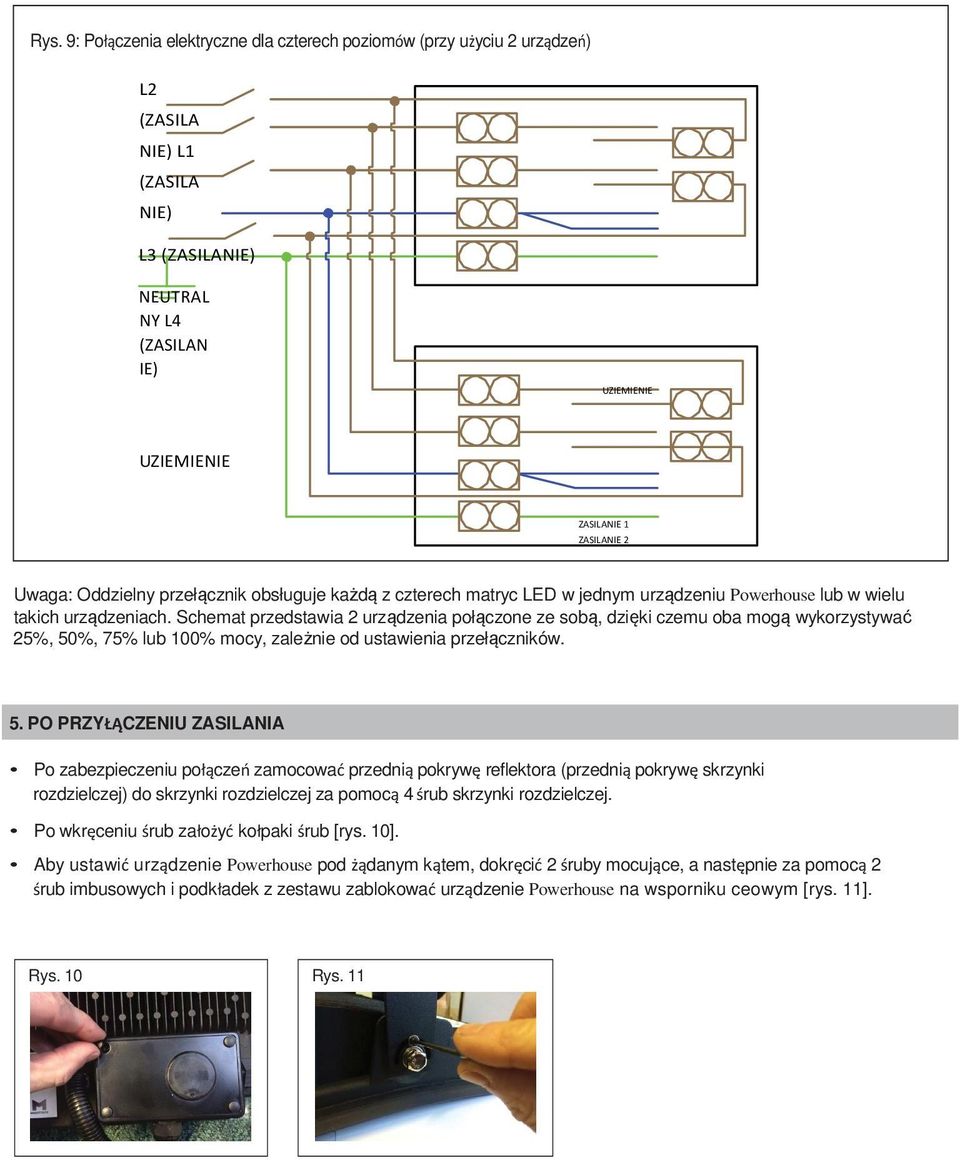

8 Rys. 9: Połączenia elektryczne dla czterech poziomów (przy użyciu 2 urządzeń) L2 (ZASILA NIE) L1 (ZASILA NIE) L3 (ZASILANIE) NEUTRAL NY L4 (ZASILAN IE) UZIEMIENIE UZIEMIENIE ZASILANIE 1 ZASILANIE 2 Uwaga: Oddzielny przełącznik obsługuje każdą z czterech matryc LED w jednym urządzeniu Powerhouse lub w wielu takich urządzeniach. Schemat przedstawia 2 urządzenia połączone ze sobą, dzięki czemu oba mogą wykorzystywać 25%, 50%, 75% lub 100% mocy, zależnie od ustawienia przełączników. 5. PO PRZYŁĄCZENIU ZASILANIA Po zabezpieczeniu połączeń zamocować przednią pokrywę reflektora (przednią pokrywę skrzynki rozdzielczej) do skrzynki rozdzielczej za pomocą 4 śrub skrzynki rozdzielczej. Po wkręceniu śrub założyć kołpaki śrub [rys. 10]. Aby ustawić urządzenie Powerhouse pod żądanym kątem, dokręcić 2 śruby mocujące, a następnie za pomocą 2 śrub imbusowych i podkładek z zestawu zablokować urządzenie Powerhouse na wsporniku ceowym [rys. 11]. Rys. 10 Rys. 11

9 6. SPECYFIKACJA TECHNICZNA Ref.: DIO-FL120W-WM DIO-FL200W-WM Opis: Reflektor szerokostrumieniowy DIODOR Reflektor szerokostrumieniowy Powerhouse Przód: Poliwęglan czarny matowy Poliwęglan czarny matowy Tył: Aluminium czarne matowe Aluminium czarne matowe Soczewka: Mat Mat Moc: 120 W 200 W Strumień światła w Napięcie: V V Matryca LED: 96 diod LED 168 diod LED Współczynnik mocy: >0,9 >0,9 Wydajność: <80% <80% Temperatura barwy światła: ANSI 5700K ANSI 5700K Maks. żywotność diod LED h h Temperatura robocza: Od -40 C do +60 C Od -40 C do +60 C Mocowanie na wsporniku: Tak Tak Opcjonalny wspornik Tak Tak Wymiary (mm): 220 (wys.) x 325 (szer.) x (wys.) x 325 (szer.) x 125 Masa (kg): 5,0 5,0 Gwarancja: 3 lata 3 lata whcp wolfgang hartmann consumer products GmbH Lise-Meitner-Str. 13a Langenfeld Tel.: +49 (0)
