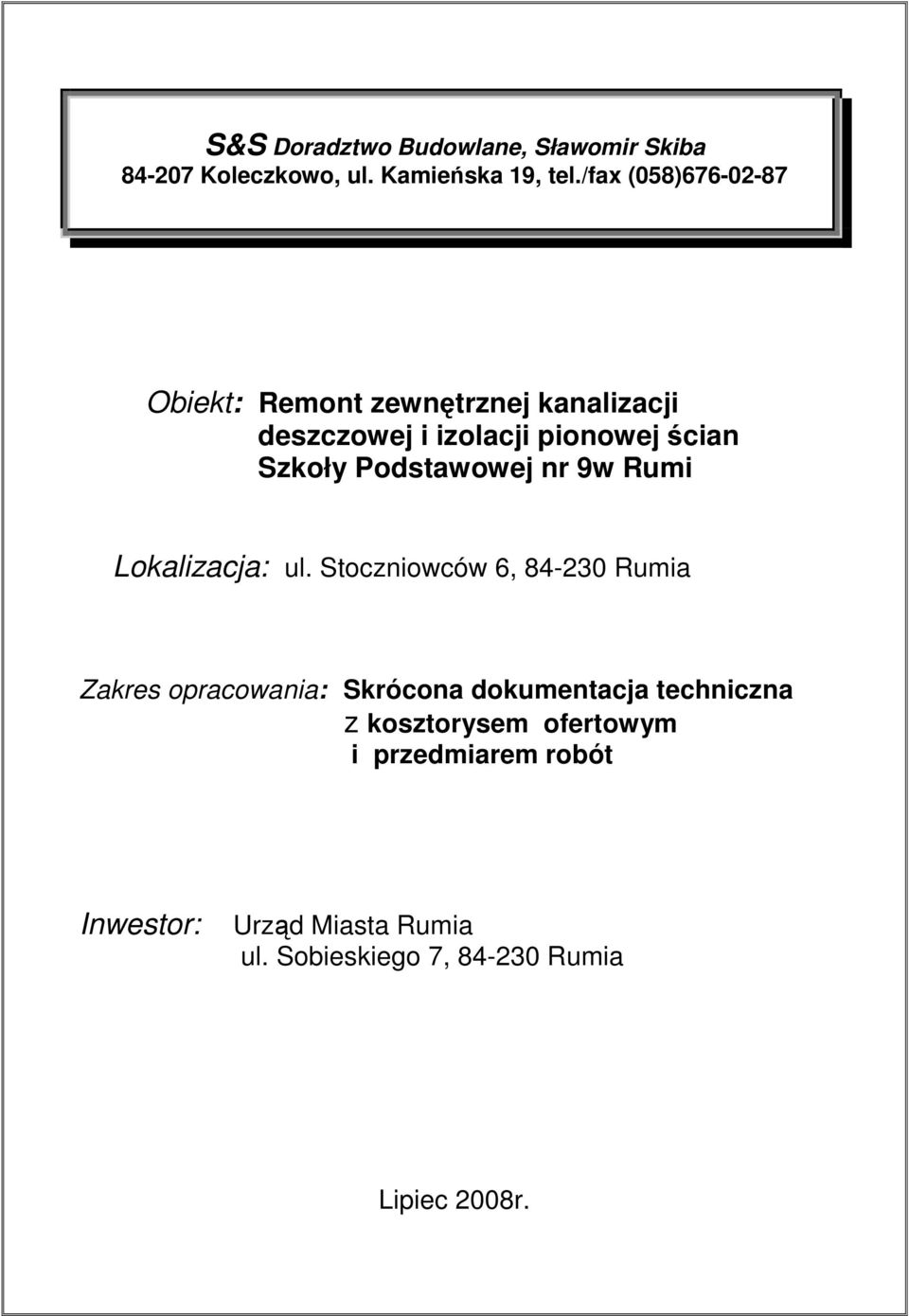

1 Koleczkowo, ul. Kamieska 19, tel./fax (058) Obiekt: Remont zewntrznej kanalizacji deszczowej i izolacji pionowej cian Szkoły Podstawowej nr 9w Rumi Lokalizacja: ul. Stoczniowców 6, Rumia Zakres opracowania: Skrócona dokumentacja techniczna z kosztorysem ofertowym i przedmiarem robót Inwestor: Urzd Miasta Rumia ul. Sobieskiego 7, Rumia Lipiec 2008r.

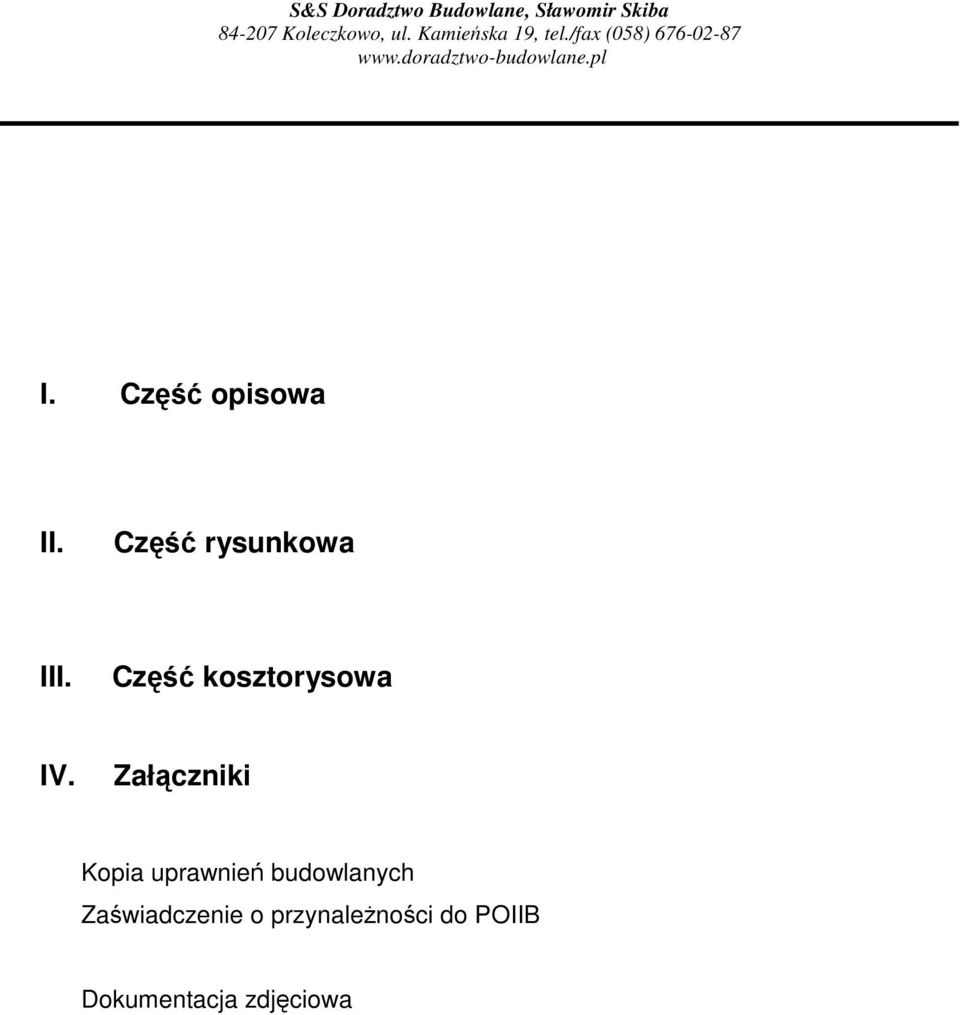

2 Koleczkowo, ul. Kamieska 19, tel./fax (058) I. Cz opisowa II. Cz rysunkowa III. Cz kosztorysowa IV. Załczniki Kopia uprawnie budowlanych Zawiadczenie o przynalenoci do POIIB Dokumentacja zdjciowa

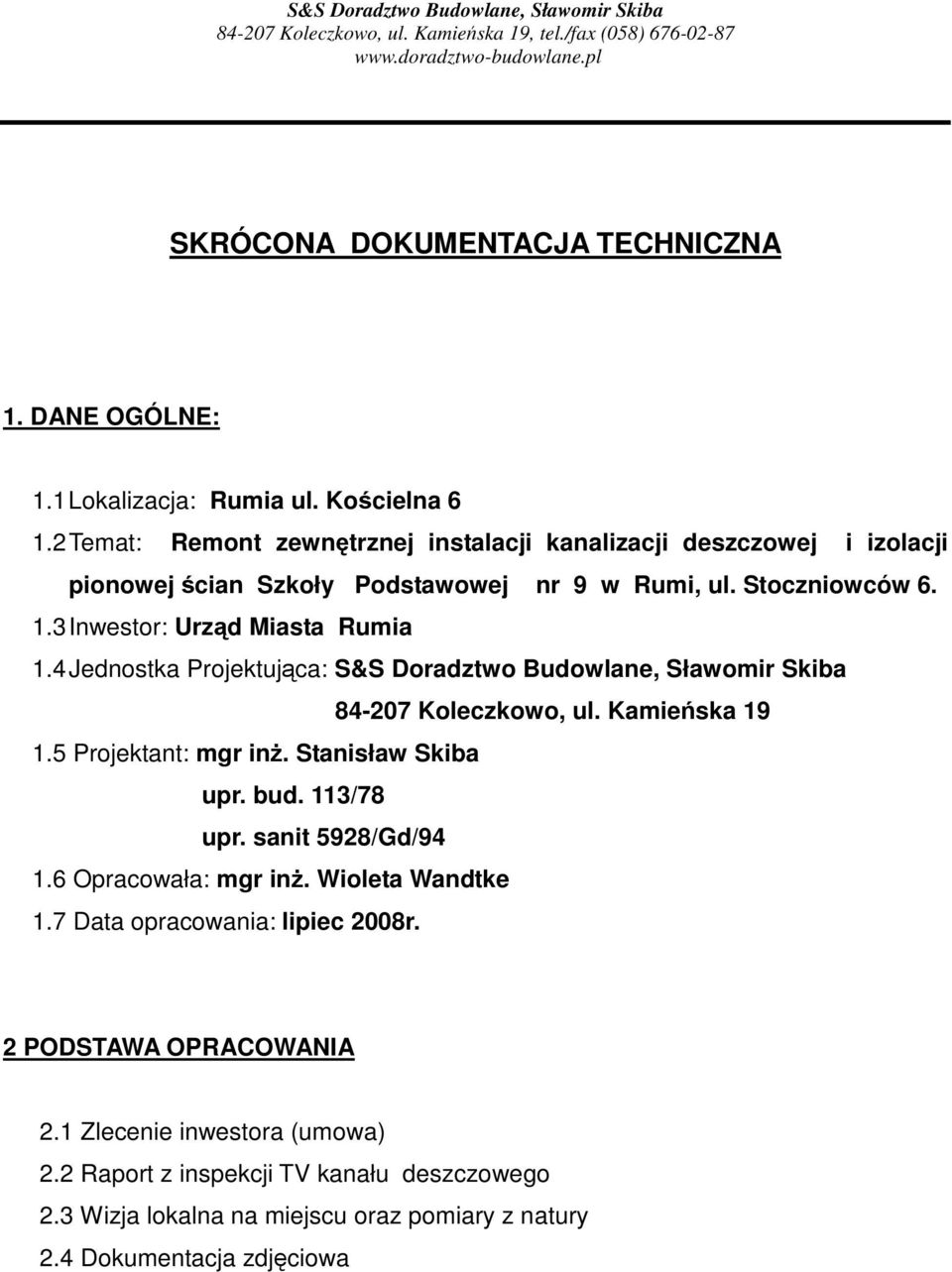

3 Koleczkowo, ul. Kamieska 19, tel./fax (058) SKRÓCONA DOKUMENTACJA TECHNICZNA 1. DANE OGÓLNE: 1.1 Lokalizacja: Rumia ul. Kocielna Temat: Remont zewntrznej instalacji kanalizacji deszczowej i izolacji pionowej cian Szkoły Podstawowej nr 9 w Rumi, ul. Stoczniowców Inwestor: Urzd Miasta Rumia 1.4 Jednostka Projektujca: S&S Doradztwo Budowlane, Sławomir Skiba Koleczkowo, ul. Kamieska Projektant: mgr in. Stanisław Skiba upr. bud. 113/78 upr. sanit 5928/Gd/ Opracowała: mgr in. Wioleta Wandtke 1.7 Data opracowania: lipiec 2008r. 2 PODSTAWA OPRACOWANIA 2.1 Zlecenie inwestora (umowa) 2.2 Raport z inspekcji TV kanału deszczowego 2.3 Wizja lokalna na miejscu oraz pomiary z natury 2.4 Dokumentacja zdjciowa

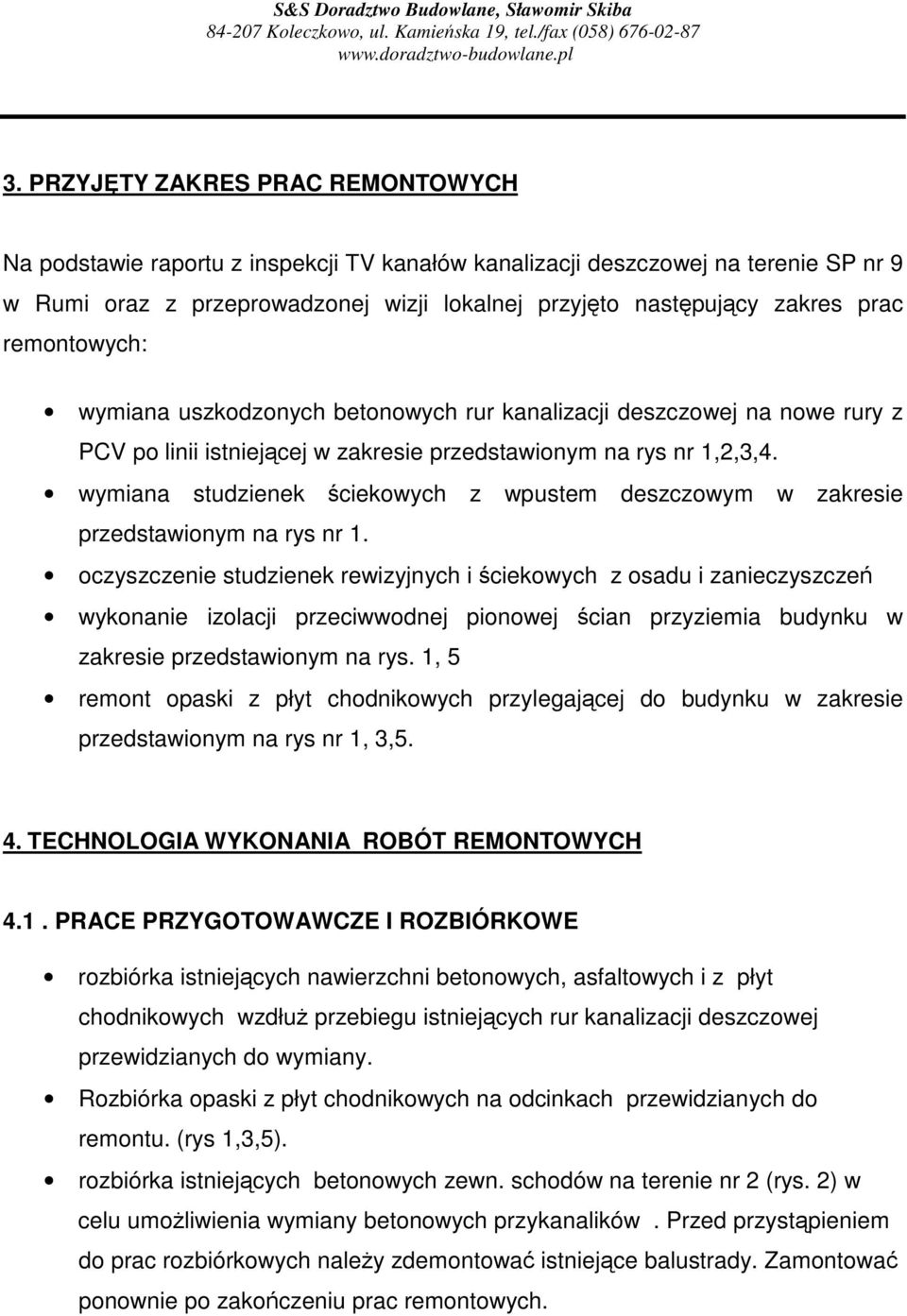

4 Koleczkowo, ul. Kamieska 19, tel./fax (058) PRZYJTY ZAKRES PRAC REMONTOWYCH Na podstawie raportu z inspekcji TV kanałów kanalizacji deszczowej na terenie SP nr 9 w Rumi oraz z przeprowadzonej wizji lokalnej przyjto nastpujcy zakres prac remontowych: wymiana uszkodzonych betonowych rur kanalizacji deszczowej na nowe rury z PCV po linii istniejcej w zakresie przedstawionym na rys nr 1,2,3,4. wymiana studzienek ciekowych z wpustem deszczowym w zakresie przedstawionym na rys nr 1. oczyszczenie studzienek rewizyjnych i ciekowych z osadu i zanieczyszcze wykonanie izolacji przeciwwodnej pionowej cian przyziemia budynku w zakresie przedstawionym na rys. 1, 5 remont opaski z płyt chodnikowych przylegajcej do budynku w zakresie przedstawionym na rys nr 1, 3,5. 4. TECHNOLOGIA WYKONANIA ROBÓT REMONTOWYCH 4.1. PRACE PRZYGOTOWAWCZE I ROZBIÓRKOWE rozbiórka istniejcych nawierzchni betonowych, asfaltowych i z płyt chodnikowych wzdłu przebiegu istniejcych rur kanalizacji deszczowej przewidzianych do wymiany. Rozbiórka opaski z płyt chodnikowych na odcinkach przewidzianych do remontu. (rys 1,3,5). rozbiórka istniejcych betonowych zewn. schodów na terenie nr 2 (rys. 2) w celu umoliwienia wymiany betonowych przykanalików. Przed przystpieniem do prac rozbiórkowych naley zdemontowa istniejce balustrady. Zamontowa ponownie po zakoczeniu prac remontowych.

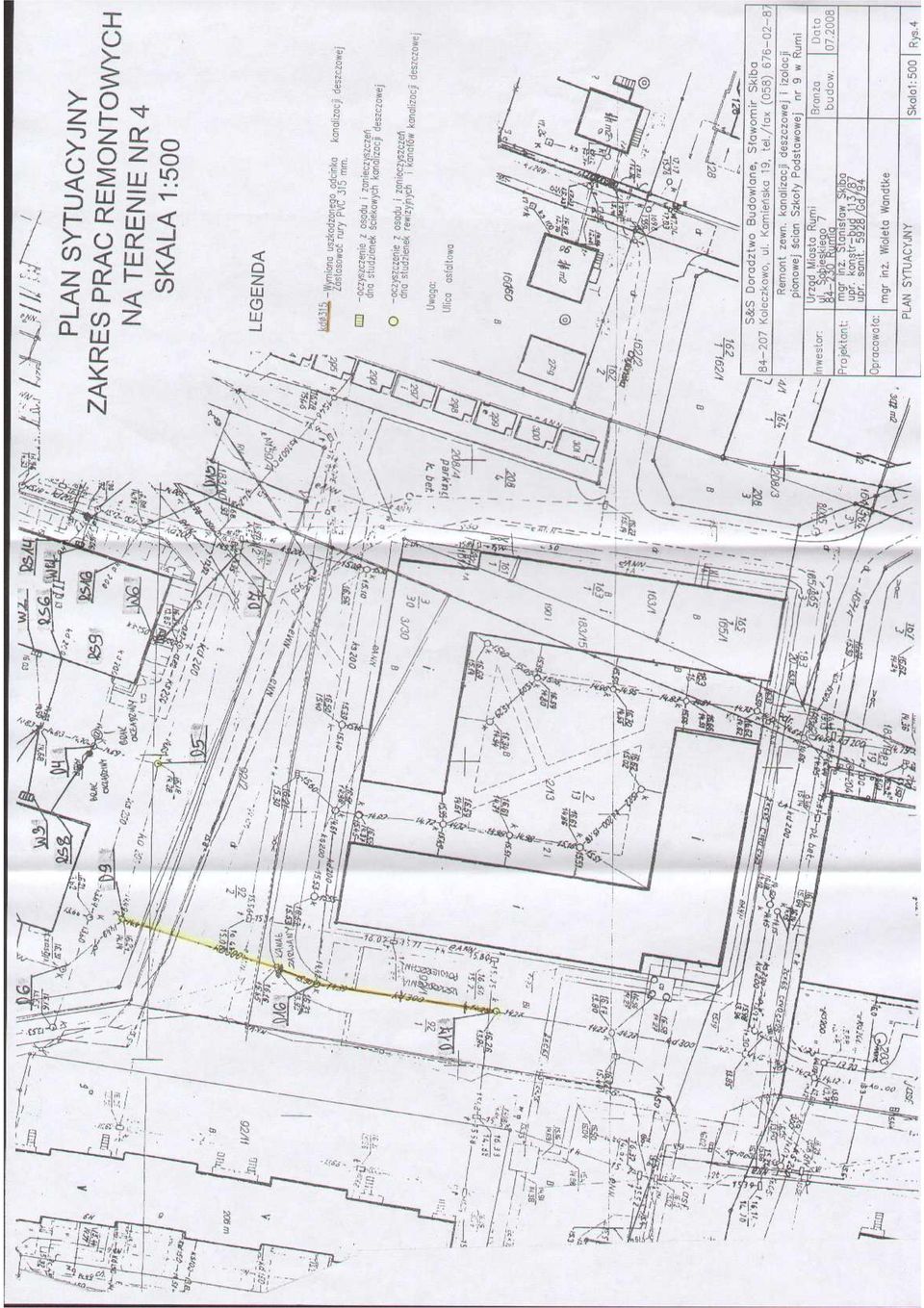

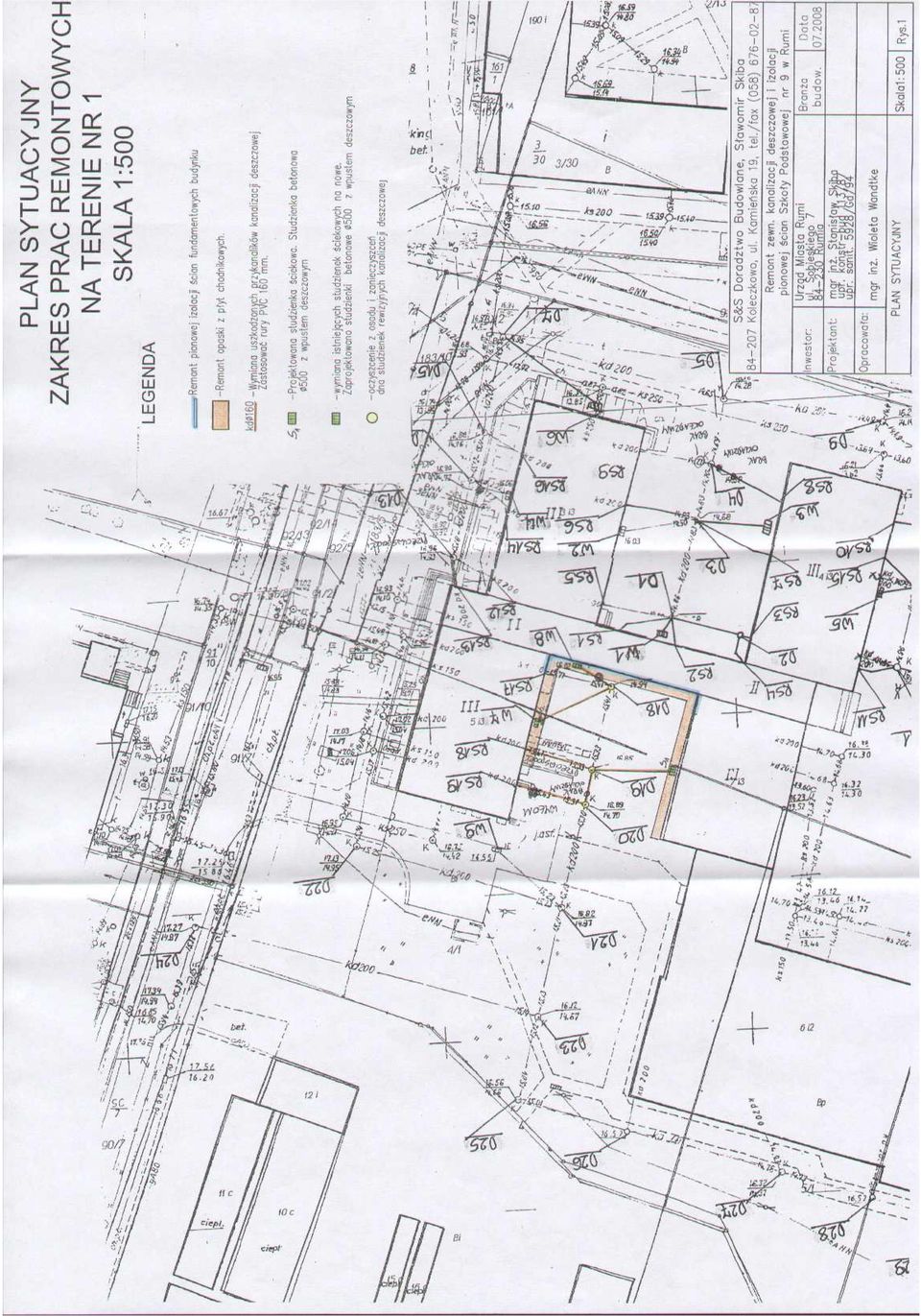

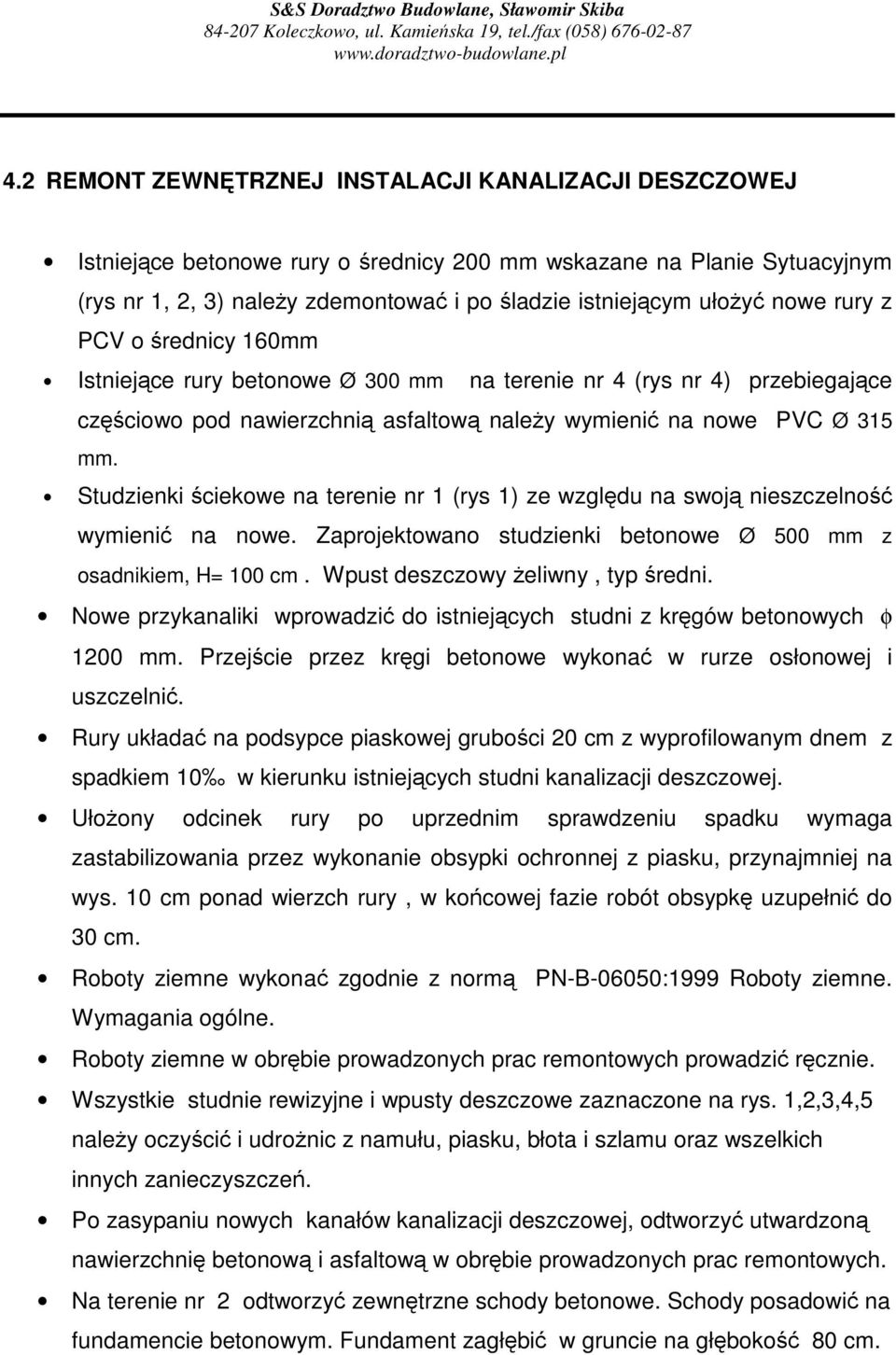

5 Koleczkowo, ul. Kamieska 19, tel./fax (058) REMONT ZEWNTRZNEJ INSTALACJI KANALIZACJI DESZCZOWEJ Istniejce betonowe rury o rednicy 200 mm wskazane na Planie Sytuacyjnym (rys nr 1, 2, 3) naley zdemontowa i po ladzie istniejcym ułoy nowe rury z PCV o rednicy 160mm Istniejce rury betonowe Ø 300 mm na terenie nr 4 (rys nr 4) przebiegajce czciowo pod nawierzchni asfaltow naley wymieni na nowe PVC Ø 315 mm. Studzienki ciekowe na terenie nr 1 (rys 1) ze wzgldu na swoj nieszczelno wymieni na nowe. Zaprojektowano studzienki betonowe Ø 500 mm z osadnikiem, H= 100 cm. Wpust deszczowy eliwny, typ redni. Nowe przykanaliki wprowadzi do istniejcych studni z krgów betonowych φ 1200 mm. Przejcie przez krgi betonowe wykona w rurze osłonowej i uszczelni. Rury układa na podsypce piaskowej gruboci 20 cm z wyprofilowanym dnem z spadkiem 10 w kierunku istniejcych studni kanalizacji deszczowej. Ułoony odcinek rury po uprzednim sprawdzeniu spadku wymaga zastabilizowania przez wykonanie obsypki ochronnej z piasku, przynajmniej na wys. 10 cm ponad wierzch rury, w kocowej fazie robót obsypk uzupełni do 30 cm. Roboty ziemne wykona zgodnie z norm PN-B-06050:1999 Roboty ziemne. Wymagania ogólne. Roboty ziemne w obrbie prowadzonych prac remontowych prowadzi rcznie. Wszystkie studnie rewizyjne i wpusty deszczowe zaznaczone na rys. 1,2,3,4,5 naley oczyci i udronic z namułu, piasku, błota i szlamu oraz wszelkich innych zanieczyszcze. Po zasypaniu nowych kanałów kanalizacji deszczowej, odtworzy utwardzon nawierzchni betonow i asfaltow w obrbie prowadzonych prac remontowych. Na terenie nr 2 odtworzy zewntrzne schody betonowe. Schody posadowi na fundamencie betonowym. Fundament zagłbi w gruncie na głboko 80 cm.

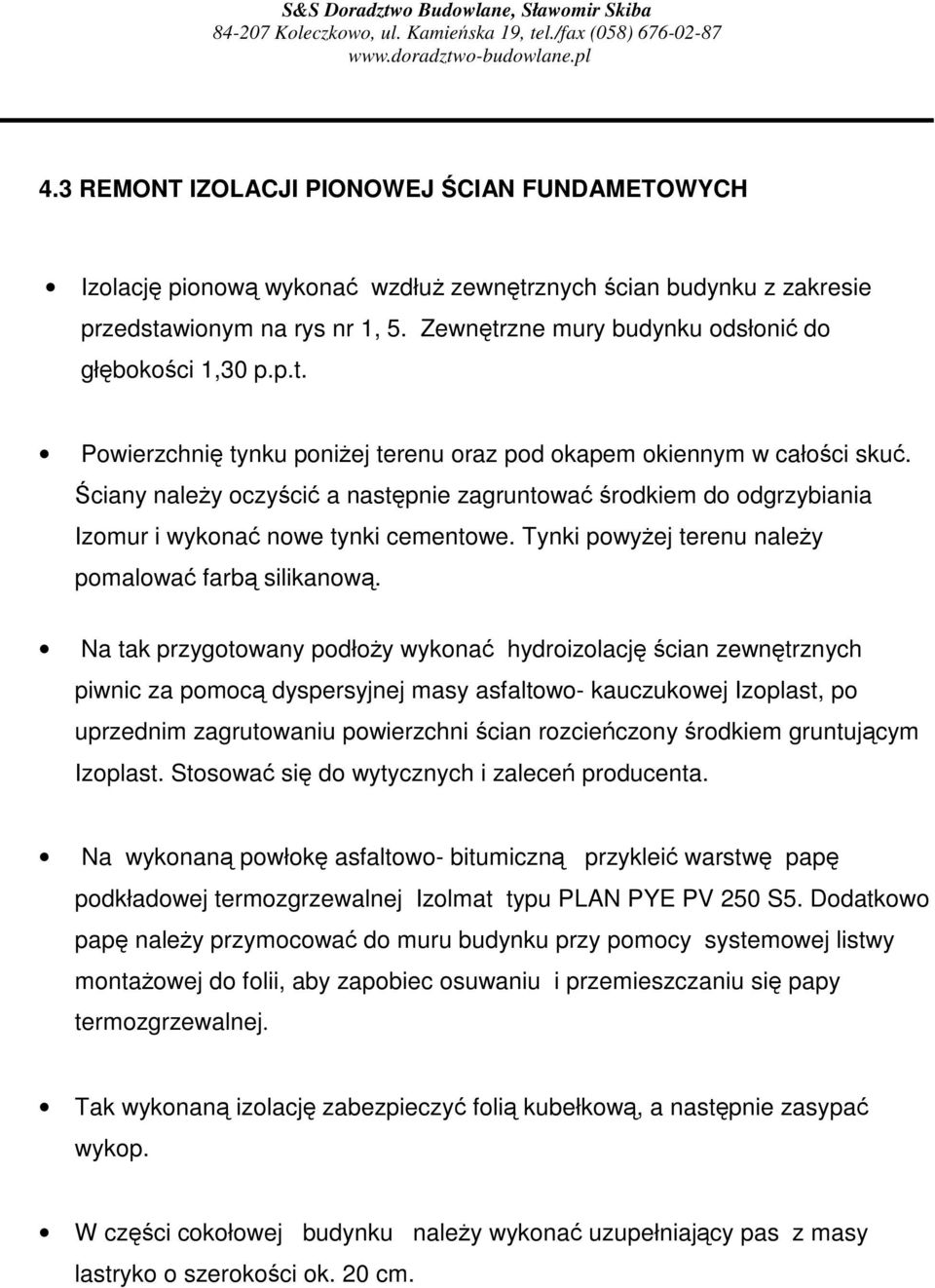

6 Koleczkowo, ul. Kamieska 19, tel./fax (058) REMONT IZOLACJI PIONOWEJ CIAN FUNDAMETOWYCH Izolacj pionow wykona wzdłu zewntrznych cian budynku z zakresie przedstawionym na rys nr 1, 5. Zewntrzne mury budynku odsłoni do głbokoci 1,30 p.p.t. Powierzchni tynku poniej terenu oraz pod okapem okiennym w całoci sku. ciany naley oczyci a nastpnie zagruntowa rodkiem do odgrzybiania Izomur i wykona nowe tynki cementowe. Tynki powyej terenu naley pomalowa farb silikanow. Na tak przygotowany podłoy wykona hydroizolacj cian zewntrznych piwnic za pomoc dyspersyjnej masy asfaltowo- kauczukowej Izoplast, po uprzednim zagrutowaniu powierzchni cian rozcieczony rodkiem gruntujcym Izoplast. Stosowa si do wytycznych i zalece producenta. Na wykonan powłok asfaltowo- bitumiczn przyklei warstw pap podkładowej termozgrzewalnej Izolmat typu PLAN PYE PV 250 S5. Dodatkowo pap naley przymocowa do muru budynku przy pomocy systemowej listwy montaowej do folii, aby zapobiec osuwaniu i przemieszczaniu si papy termozgrzewalnej. Tak wykonan izolacj zabezpieczy foli kubełkow, a nastpnie zasypa wykop. W czci cokołowej budynku naley wykona uzupełniajcy pas z masy lastryko o szerokoci ok. 20 cm.

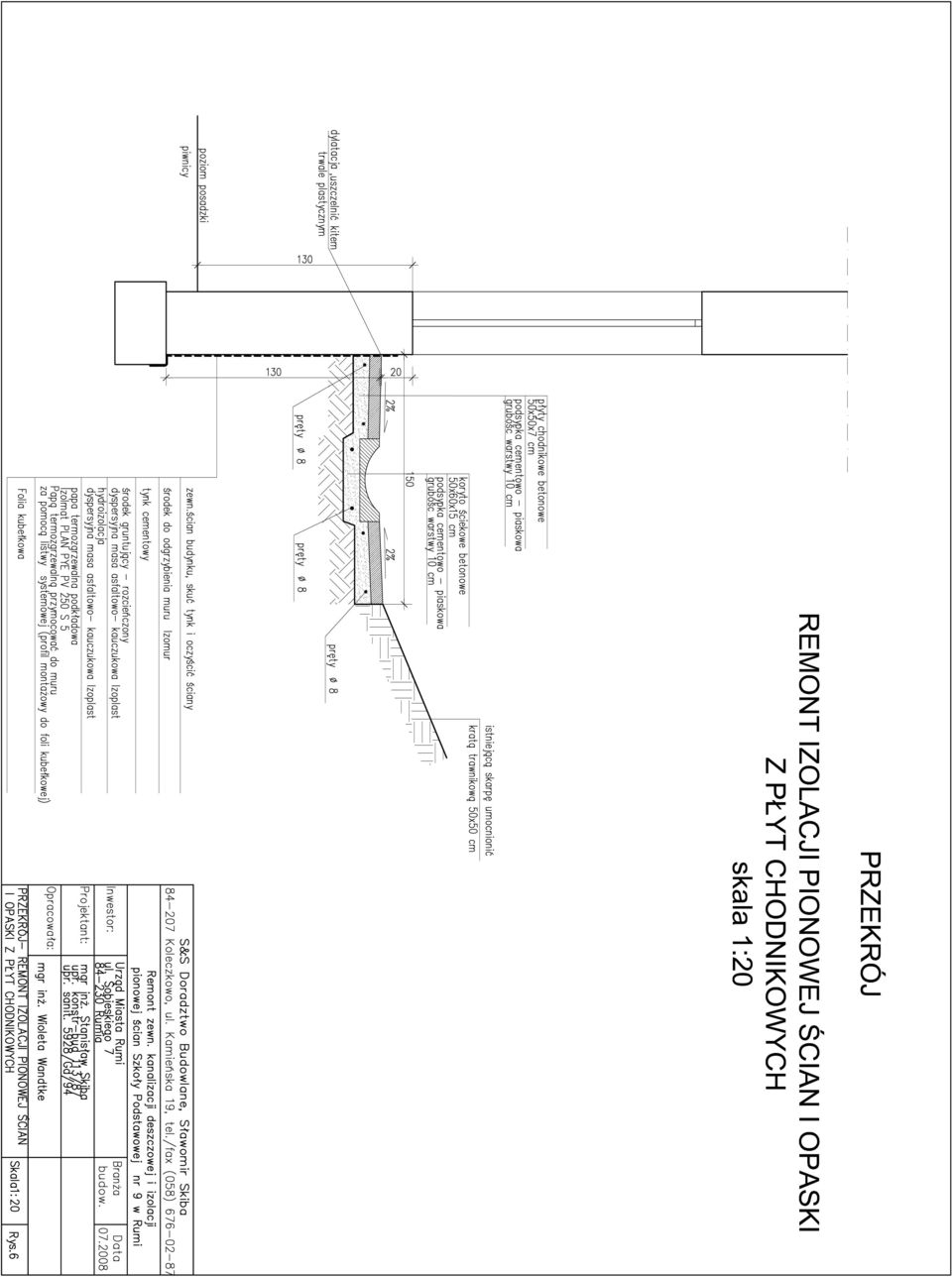

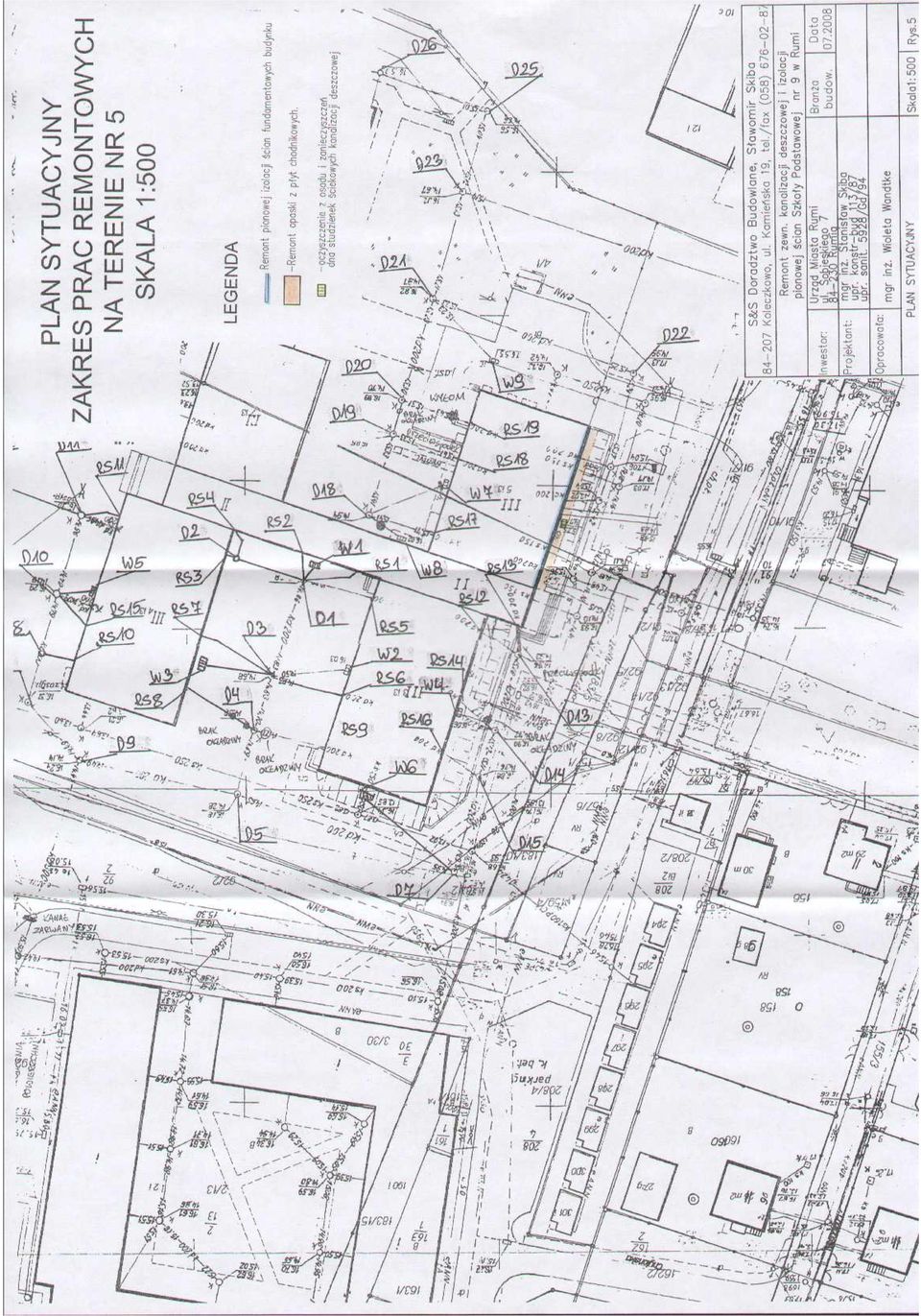

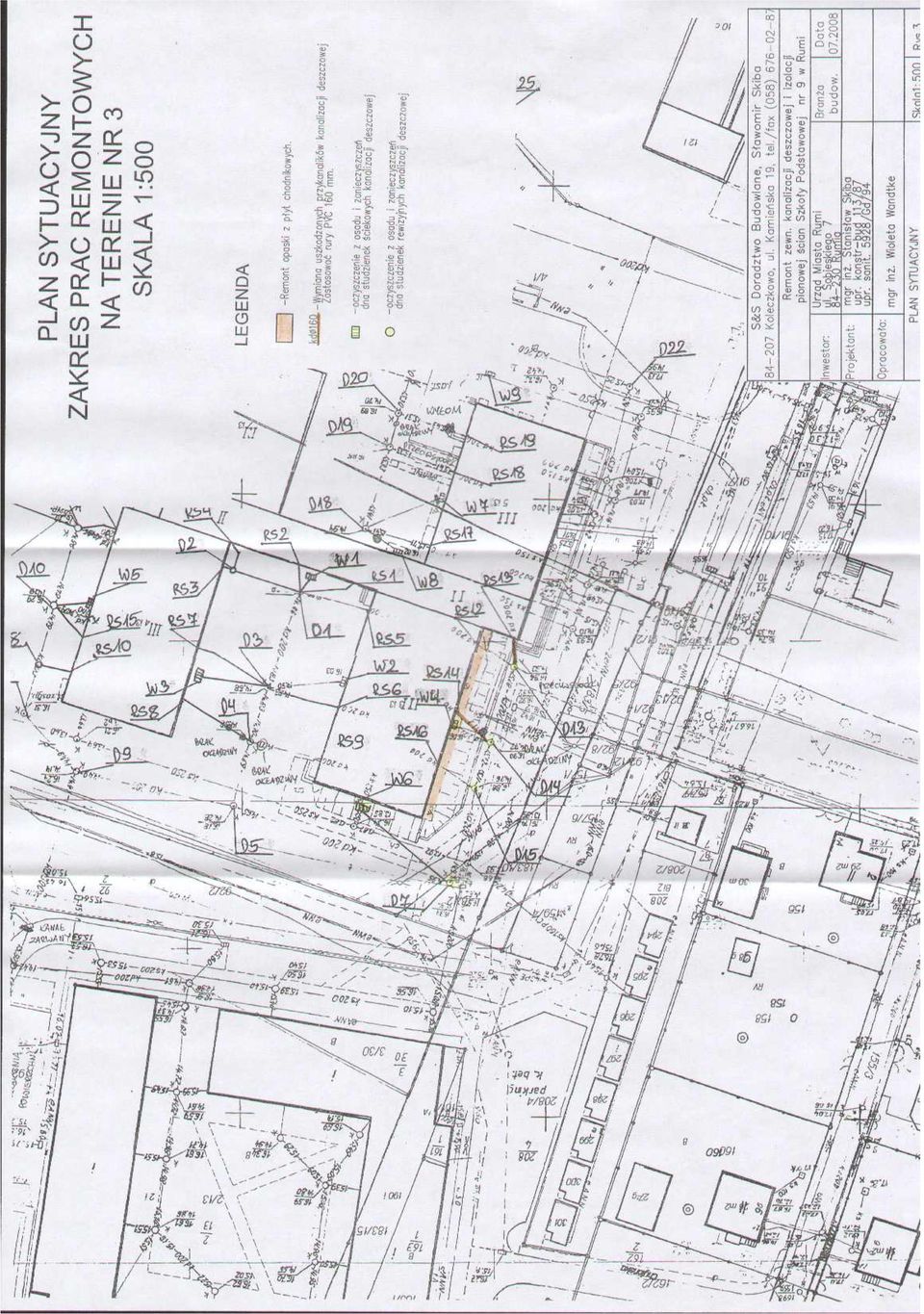

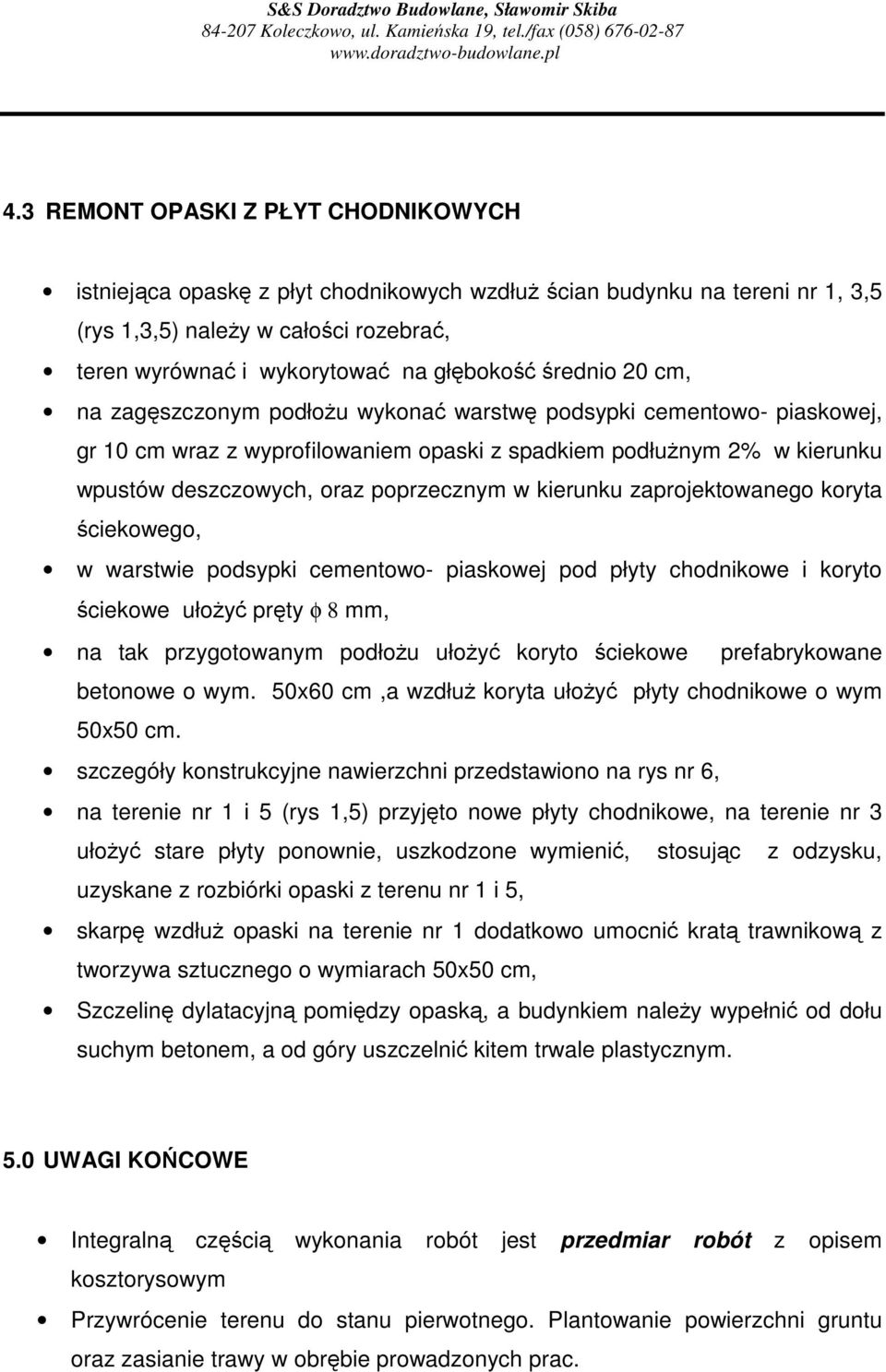

7 Koleczkowo, ul. Kamieska 19, tel./fax (058) REMONT OPASKI Z PŁYT CHODNIKOWYCH istniejca opask z płyt chodnikowych wzdłu cian budynku na tereni nr 1, 3,5 (rys 1,3,5) naley w całoci rozebra, teren wyrówna i wykorytowa na głboko rednio 20 cm, na zagszczonym podłou wykona warstw podsypki cementowo- piaskowej, gr 10 cm wraz z wyprofilowaniem opaski z spadkiem podłunym 2% w kierunku wpustów deszczowych, oraz poprzecznym w kierunku zaprojektowanego koryta ciekowego, w warstwie podsypki cementowo- piaskowej pod płyty chodnikowe i koryto ciekowe ułoy prty φ 8 mm, na tak przygotowanym podłou ułoy koryto ciekowe prefabrykowane betonowe o wym. 50x60 cm,a wzdłu koryta ułoy płyty chodnikowe o wym 50x50 cm. szczegóły konstrukcyjne nawierzchni przedstawiono na rys nr 6, na terenie nr 1 i 5 (rys 1,5) przyjto nowe płyty chodnikowe, na terenie nr 3 ułoy stare płyty ponownie, uszkodzone wymieni, stosujc z odzysku, uzyskane z rozbiórki opaski z terenu nr 1 i 5, skarp wzdłu opaski na terenie nr 1 dodatkowo umocni krat trawnikow z tworzywa sztucznego o wymiarach 50x50 cm, Szczelin dylatacyjn pomidzy opask, a budynkiem naley wypełni od dołu suchym betonem, a od góry uszczelni kitem trwale plastycznym. 5.0 UWAGI KO COWE Integraln czci wykonania robót jest przedmiar robót z opisem kosztorysowym Przywrócenie terenu do stanu pierwotnego. Plantowanie powierzchni gruntu oraz zasianie trawy w obrbie prowadzonych prac.

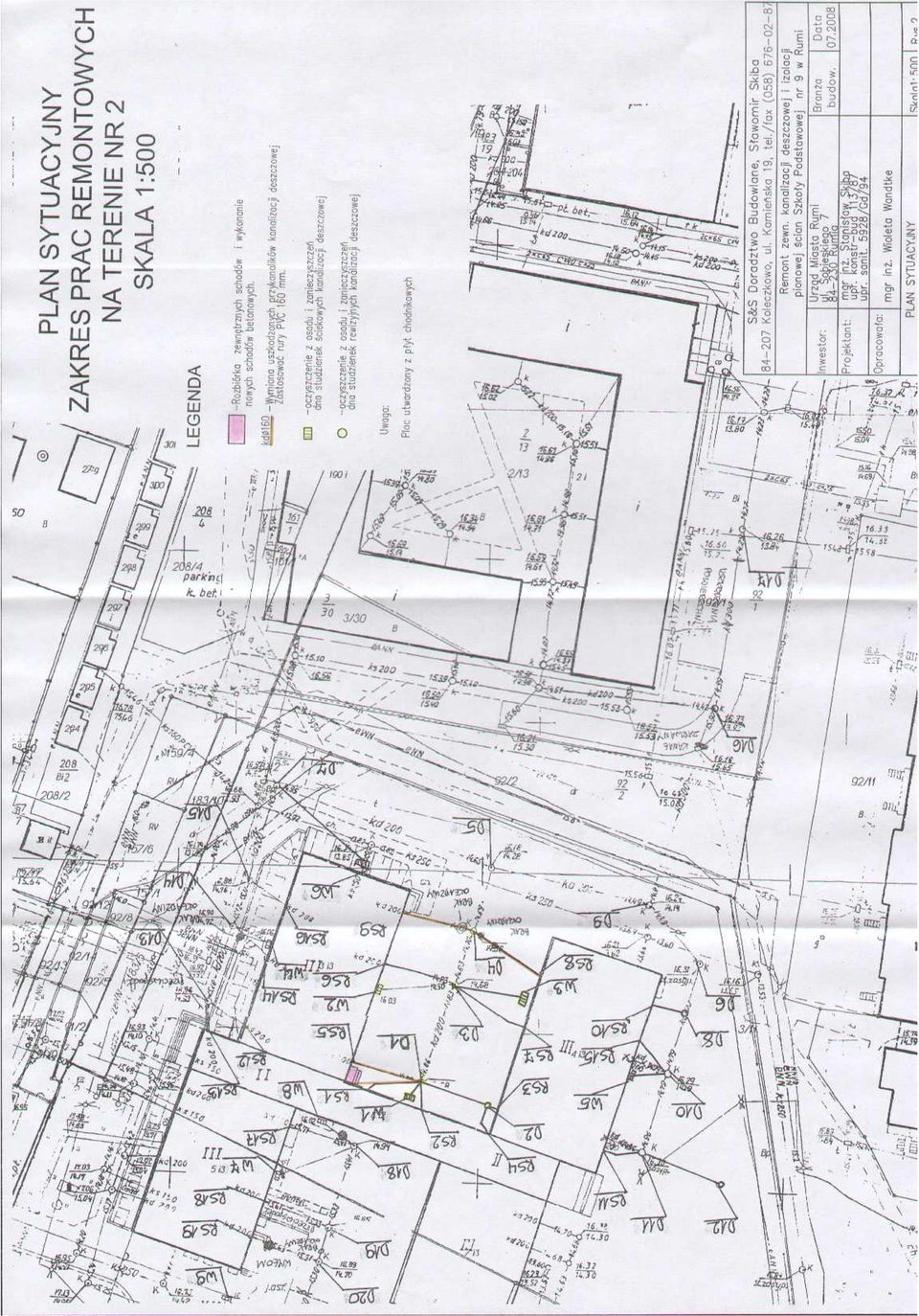

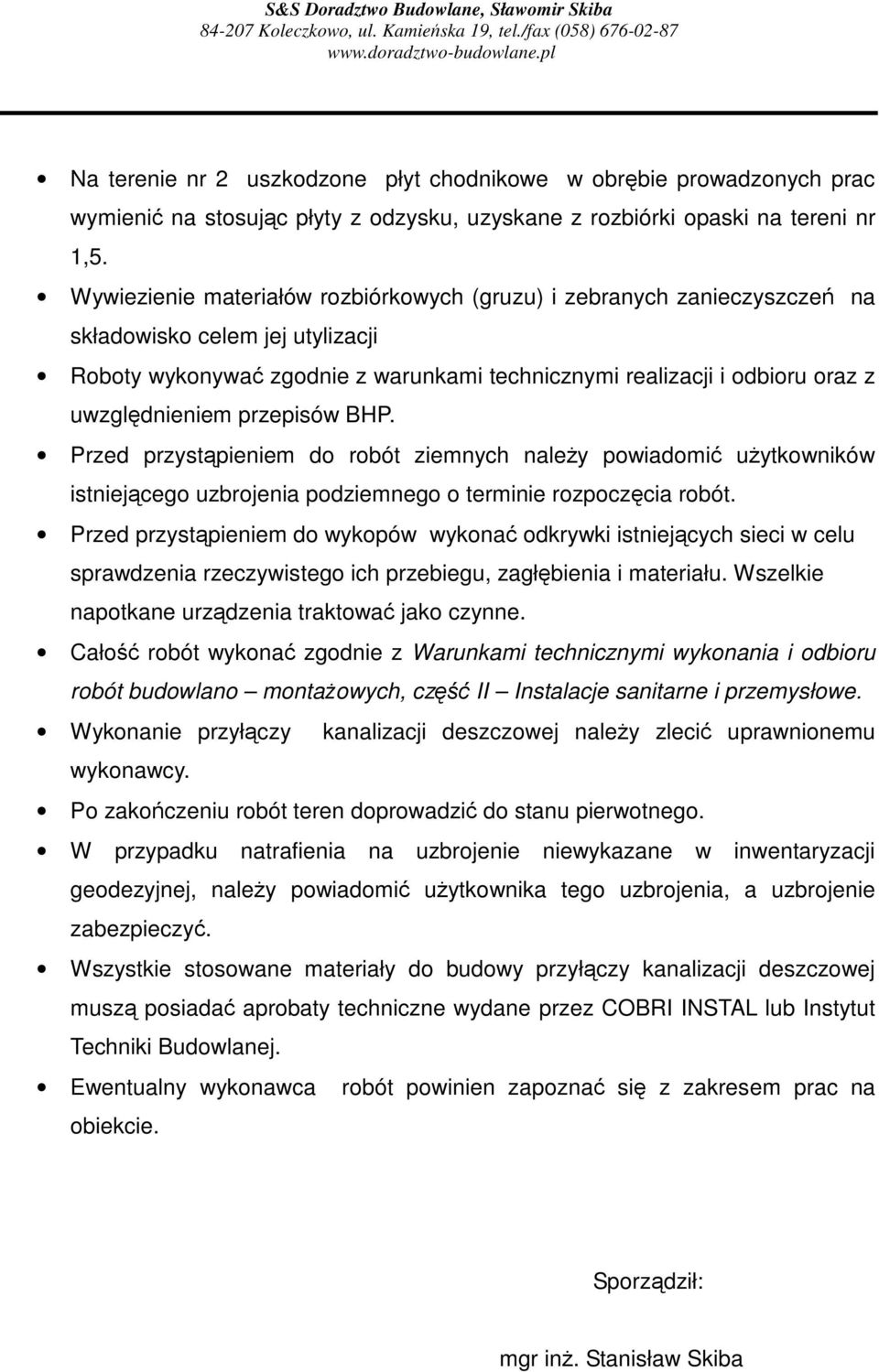

8 Koleczkowo, ul. Kamieska 19, tel./fax (058) Na terenie nr 2 uszkodzone płyt chodnikowe w obrbie prowadzonych prac wymieni na stosujc płyty z odzysku, uzyskane z rozbiórki opaski na tereni nr 1,5. Wywiezienie materiałów rozbiórkowych (gruzu) i zebranych zanieczyszcze na składowisko celem jej utylizacji Roboty wykonywa zgodnie z warunkami technicznymi realizacji i odbioru oraz z uwzgldnieniem przepisów BHP. Przed przystpieniem do robót ziemnych naley powiadomi uytkowników istniejcego uzbrojenia podziemnego o terminie rozpoczcia robót. Przed przystpieniem do wykopów wykona odkrywki istniejcych sieci w celu sprawdzenia rzeczywistego ich przebiegu, zagłbienia i materiału. Wszelkie napotkane urzdzenia traktowa jako czynne. Cało robót wykona zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montaowych, cz II Instalacje sanitarne i przemysłowe. Wykonanie przyłczy kanalizacji deszczowej naley zleci uprawnionemu wykonawcy. Po zakoczeniu robót teren doprowadzi do stanu pierwotnego. W przypadku natrafienia na uzbrojenie niewykazane w inwentaryzacji geodezyjnej, naley powiadomi uytkownika tego uzbrojenia, a uzbrojenie zabezpieczy. Wszystkie stosowane materiały do budowy przyłczy kanalizacji deszczowej musz posiada aprobaty techniczne wydane przez COBRI INSTAL lub Instytut Techniki Budowlanej. Ewentualny wykonawca robót powinien zapozna si z zakresem prac na obiekcie. Sporzdził: mgr in. Stanisław Skiba

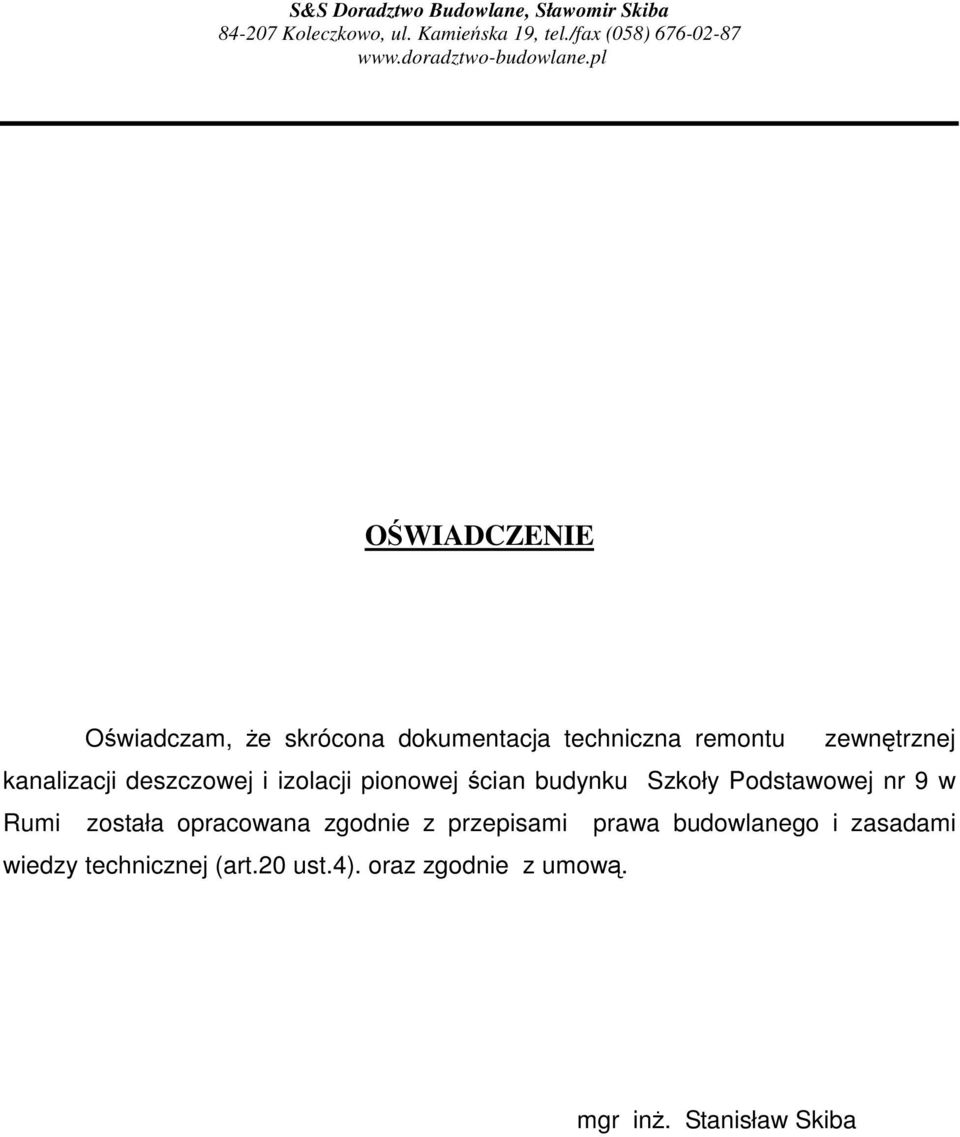

9 Koleczkowo, ul. Kamieska 19, tel./fax (058) OWIADCZENIE Owiadczam, e skrócona dokumentacja techniczna remontu zewntrznej kanalizacji deszczowej i izolacji pionowej cian budynku Szkoły Podstawowej nr 9 w Rumi została opracowana zgodnie z przepisami prawa budowlanego i zasadami wiedzy technicznej (art.20 ust.4). oraz zgodnie z umow. mgr in. Stanisław Skiba

10

11

12

13

14

15

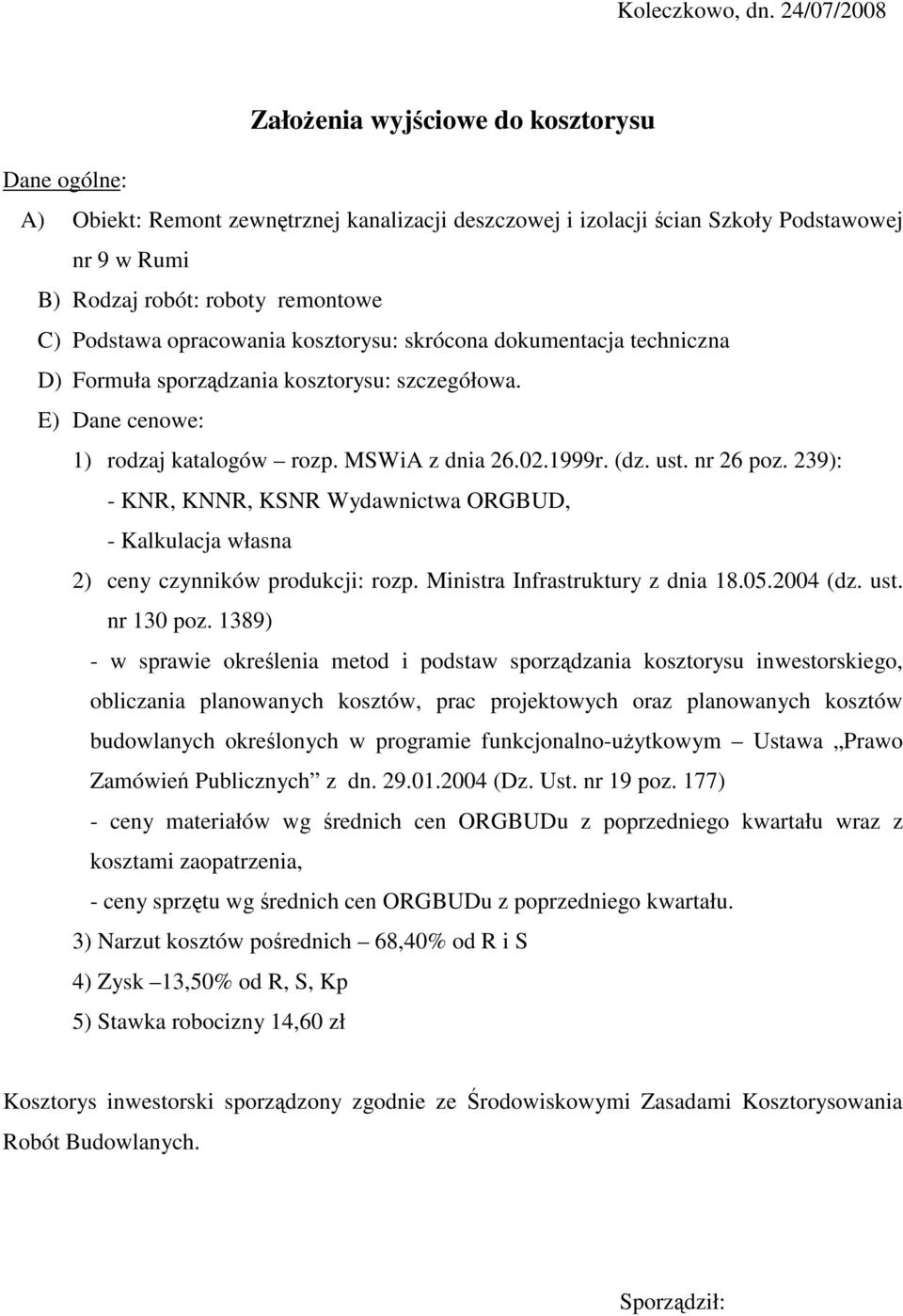

16 Koleczkowo, dn. 24/07/2008 Załoenia wyjciowe do kosztorysu Dane ogólne: A) Obiekt: Remont zewntrznej kanalizacji deszczowej i izolacji cian Szkoły Podstawowej nr 9 w Rumi B) Rodzaj robót: roboty remontowe C) Podstawa opracowania kosztorysu: skrócona dokumentacja techniczna D) Formuła sporzdzania kosztorysu: szczegółowa. E) Dane cenowe: 1) rodzaj katalogów rozp. MSWiA z dnia r. (dz. ust. nr 26 poz. 239): - KNR, KNNR, KSNR Wydawnictwa ORGBUD, - Kalkulacja własna 2) ceny czynników produkcji: rozp. Ministra Infrastruktury z dnia (dz. ust. nr 130 poz. 1389) - w sprawie okrelenia metod i podstaw sporzdzania kosztorysu inwestorskiego, obliczania planowanych kosztów, prac projektowych oraz planowanych kosztów budowlanych okrelonych w programie funkcjonalno-uytkowym Ustawa Prawo Zamówie Publicznych z dn (Dz. Ust. nr 19 poz. 177) - ceny materiałów wg rednich cen ORGBUDu z poprzedniego kwartału wraz z kosztami zaopatrzenia, - ceny sprztu wg rednich cen ORGBUDu z poprzedniego kwartału. 3) Narzut kosztów porednich 68,40% od R i S 4) Zysk 13,50% od R, S, Kp 5) Stawka robocizny 14,60 zł Kosztorys inwestorski sporzdzony zgodnie ze rodowiskowymi Zasadami Kosztorysowania Robót Budowlanych. Sporzdził:
