1 Kompensacja mocy biernej Komponenty do baterii kondensatorów Katalog 2013 Większa Pewna ochrona Lepsza wydajność

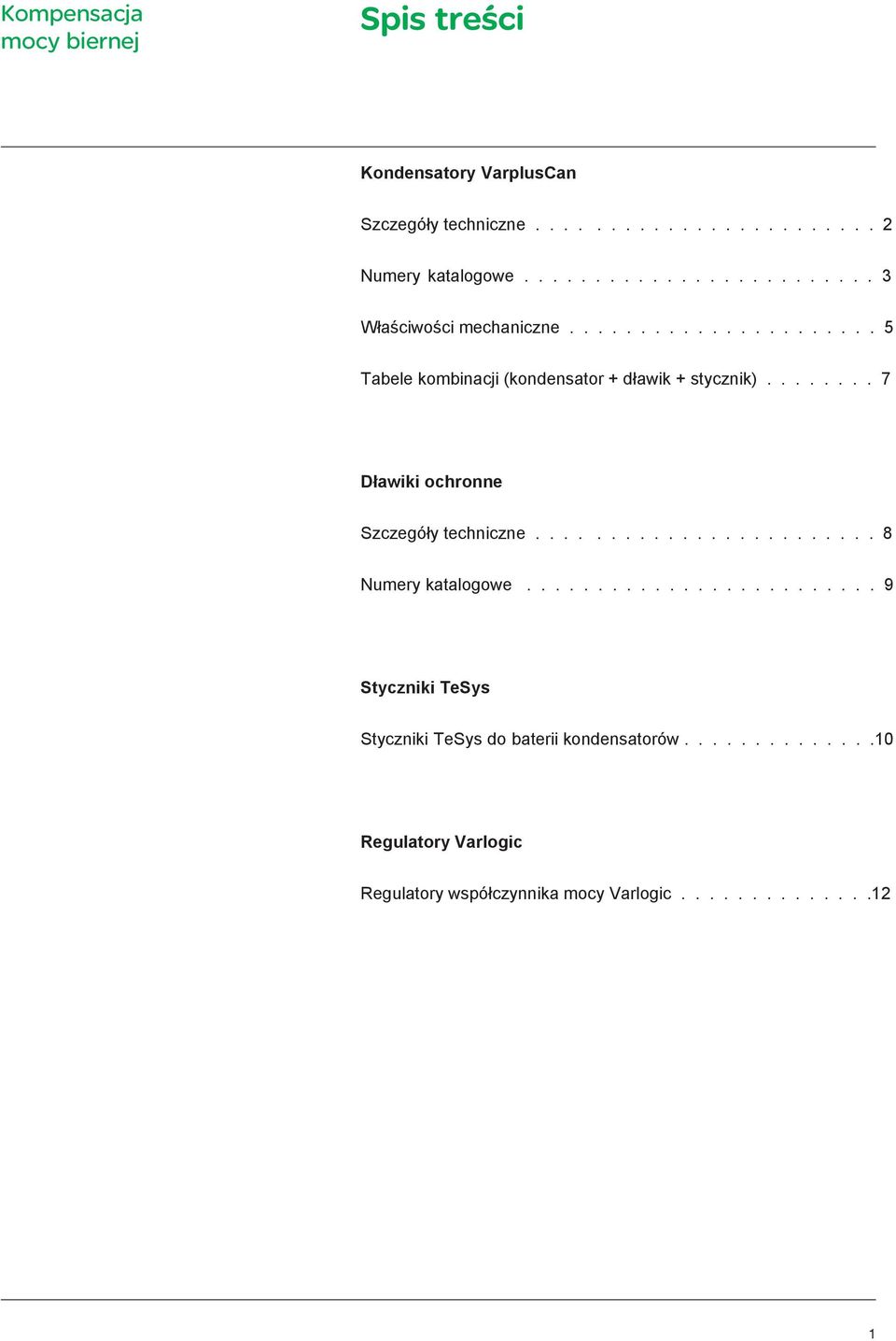

2 Kompensacja mocy biernej Spis treści Kondensatory VarplusCan Szczegóły techniczne Numery katalogowe Właściwości mechaniczne Tabele kombinacji (kondensator + dławik + stycznik) Dławiki ochronne Szczegóły techniczne Numery katalogowe Styczniki TeSys Styczniki TeSys do baterii kondensatorów Regulatory Varlogic Regulatory współczynnika mocy Varlogic

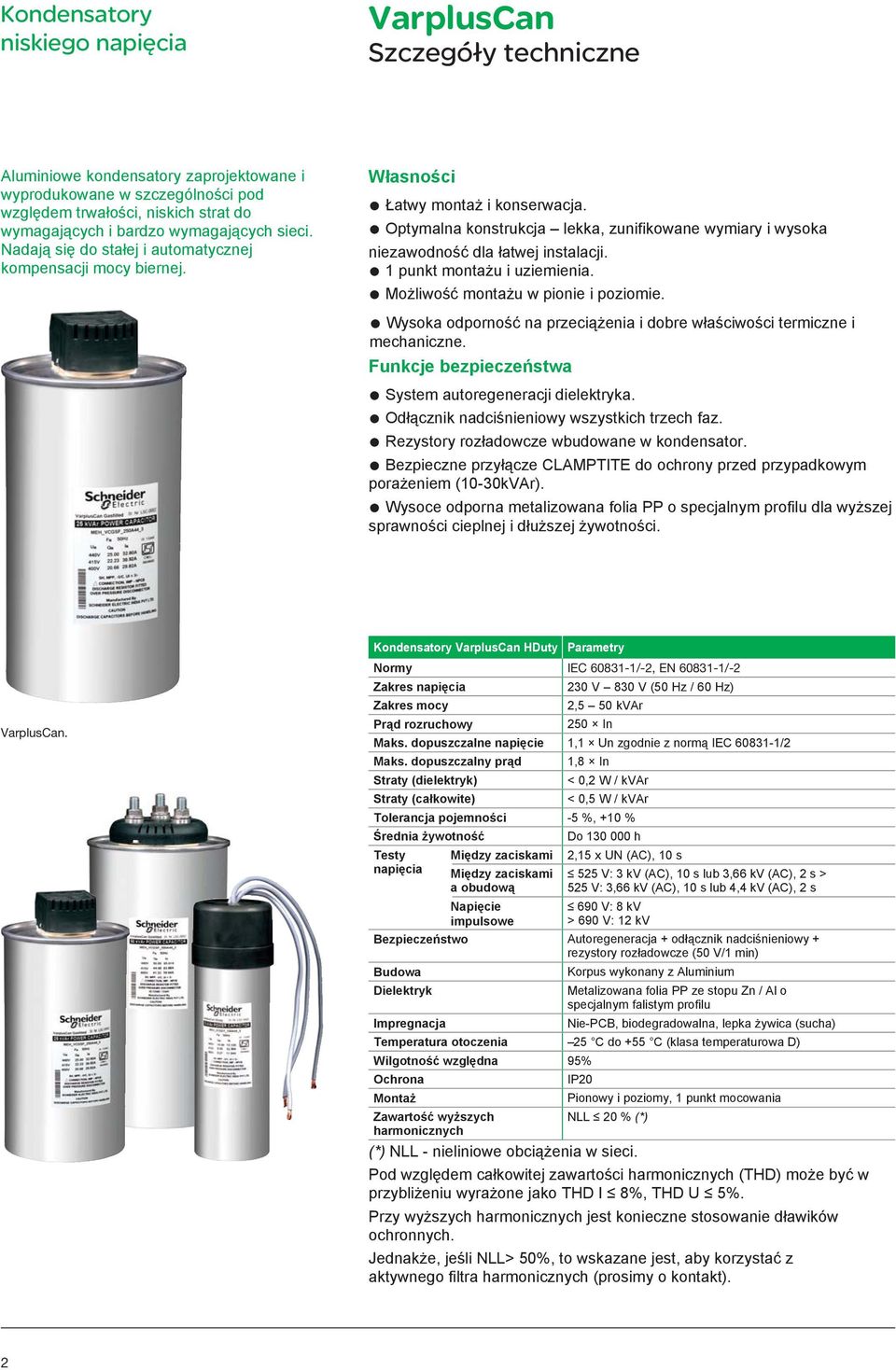

3 Kondensatory niskiego napięcia VarplusCan Szczegóły techniczne Aluminiowe kondensatory zaprojektowane i wyprodukowane w szczególności pod względem trwałości, niskich strat do wymagających i bardzo wymagających sieci. Nadają się do stałej i automatycznej kompensacji mocy biernej. Własności Łatwy montaż i konserwacja. Optymalna konstrukcja lekka, zunifikowane wymiary i wysoka niezawodność dla łatwej instalacji. 1 punkt montażu i uziemienia. Możliwość montażu w pionie i poziomie. Wysoka odporność na przeciążenia i dobre właściwości termiczne i mechaniczne. Funkcje bezpieczeństwa System autoregeneracji dielektryka. Odłącznik nadciśnieniowy wszystkich trzech faz. Rezystory rozładowcze wbudowane w kondensator. Bezpieczne przyłącze CLAMPTITE do ochrony przed przypadkowym porażeniem (10-30kVAr). Wysoce odporna metalizowana folia PP o specjalnym profilu dla wyższej sprawności cieplnej i dłuższej żywotności. VarplusCan. Kondensatory VarplusCan HDuty Normy Zakres napięcia Zakres mocy Prąd rozruchowy Parametry IEC /-2, EN / V 830 V (50 Hz / 60 Hz) 2,5 50 kvar 250 In Maks. dopuszczalne napięcie 1,1 Un zgodnie z normą IEC /2 Maks. dopuszczalny prąd Straty (dielektryk) Straty (całkowite) 1,8 In < 0,2 W / kvar < 0,5 W / kvar Tolerancja pojemności -5 %, +10 % Średnia żywotność Testy napięcia Między zaciskami Między zaciskami a obudową Napięcie impulsowe Do h 2,15 x UN (AC), 10 s 525 V: 3 kv (AC), 10 s lub 3,66 kv (AC), 2 s > 525 V: 3,66 kv (AC), 10 s lub 4,4 kv (AC), 2 s 690 V: 8 kv > 690 V: 12 kv Bezpieczeństwo Autoregeneracja + odłącznik nadciśnieniowy + rezystory rozładowcze (50 V/1 min) Budowa Dielektryk Impregnacja Korpus wykonany z Aluminium Metalizowana folia PP ze stopu Zn / Al o specjalnym falistym profilu Nie-PCB, biodegradowalna, lepka żywica (sucha) Temperatura otoczenia 25 C do +55 C (klasa temperaturowa D) Wilgotność względna 95% Ochrona Montaż IP20 Zawartość wyższych NLL 20 % (*) harmonicznych (*) NLL - nieliniowe obciążenia w sieci. Pionowy i poziomy, 1 punkt mocowania Pod względem całkowitej zawartości harmonicznych (THD) może być w przybliżeniu wyrażone jako THD I 8%, THD U 5%. Przy wyższych harmonicznych jest konieczne stosowanie dławików ochronnych. Jednakże, jeśli NLL> 50%, to wskazane jest, aby korzystać z aktywnego filtra harmonicznych (prosimy o kontakt). 2

4 Kondensatory niskiego napięcia Kondensatory VarplusCan Numery katalogowe Napięcie znamionowe kondensatora Qn kvar 400 / 415 V 440 V 480 V Napięcie sieci Nominalny prąd (A) Pojemność (3*μf) 2,5 2,7 3,6 16,6 DC Typ obudowy Numery katalogowe BLRCH025A030B40 3 3,2 4,3 19,9 DC BLRCH030A036B40 5,0 5,4 7,2 33,1 HC BLRCH050A060B40 6,3 6,8 9,1 41,8 HC BLRCH063A075B40 10,4 11,2 15,0 68,9 RC BLRCH104A125B40 12,5 13,5 18,0 82,9 RC BLRCH125A150B40 15,0 16,1 21,7 99,4 RC BLRCH150A180B40 20,0 21,5 28,9 133 TC BLRCH200A240B40 25,0 26,9 36,1 166 TC BLRCH250A300B40 30,0 32,3 43,3 199 VC BLRCH300A360B40 41,7 44,9 60,2 276 YC BLRCH417A500B40 50,0 53,8 72,2 331 YC BLRCH500A000B40 4,1 4,4 5,0 6,6 27,4 HC BLRCH050A060B44 6,2 6,7 7,5 9,8 41,1 LC BLRCH075A090B44 8,3 8,9 10,0 13,1 54,8 RC BLRCH100A120B44 10,3 11,1 12,5 16,4 68,5 RC BLRCH125A150B44 12,4 13,3 15,0 19,7 82,2 RC BLRCH150A180B44 16,5 17,8 20,0 26,2 110 TC BLRCH200A240B44 20,7 22,2 25,0 32,8 137 TC BLRCH250A300B44 25,0 27,0 30,3 39,8 166 VC BLRCH303A000B44 41,3 44,5 50,0 65,6 274 YC BLRCH500A000B44 47,2 50,8 57,1 74,9 313 YC BLRCH571A000B44 2,9 3,1 3,5 4,2 5,1 19,3 HC BLRCH042A050B48 3,5 3,7 4,2 5,0 6,0 23,0 HC BLRCH050A060B48 5,2 5,6 6,3 7,5 9,0 34,5 LC BLRCH075A090B48 6,1 6,6 7,4 8,8 10,6 40,5 LC BLRCH088A106B48 7,2 7,8 8,7 10,4 12,5 47,9 RC BLRCH104A125B48 8,7 9,3 10,5 12,5 15,0 57,5 RC BLRCH125A150B48 10,0 10,8 12,1 14,4 17,3 66,3 RC BLRCH144A173B48 11,8 12,7 14,3 17,0 20,4 78,3 TC BLRCH170A204B48 23,5 25,3 28,5 33,9 40,8 156 XC BLRCH339A407B48 Inne rozmiary kondensatorów na zamówienie. Znaczenie numerów katalogowych Kondensatory Dławiki BLRCH A B 4 0 LVR A 6 9 T Moc przy 50 Hz 10,4 kvar A = 50 Hz Moc przy 60 Hz 12,5 kvar B = 60 Hz Przykład BLRCH250A300B400 = kondensator, 400 V, 25 kvar, 50 Hz. Napięcie kondensatora V V V V V V V V V Rząd dostrojenia 05 = 5,7 % 07 = 7 % 14 = 14 % Moc 12,5 kvar Częstotliwość A = 50 Hz B = 60 Hz Przykład LVR07250A40T = dławik, 400 V, 7 %, 25 kvar, 50 Hz. Napięcie sieci V V V 3

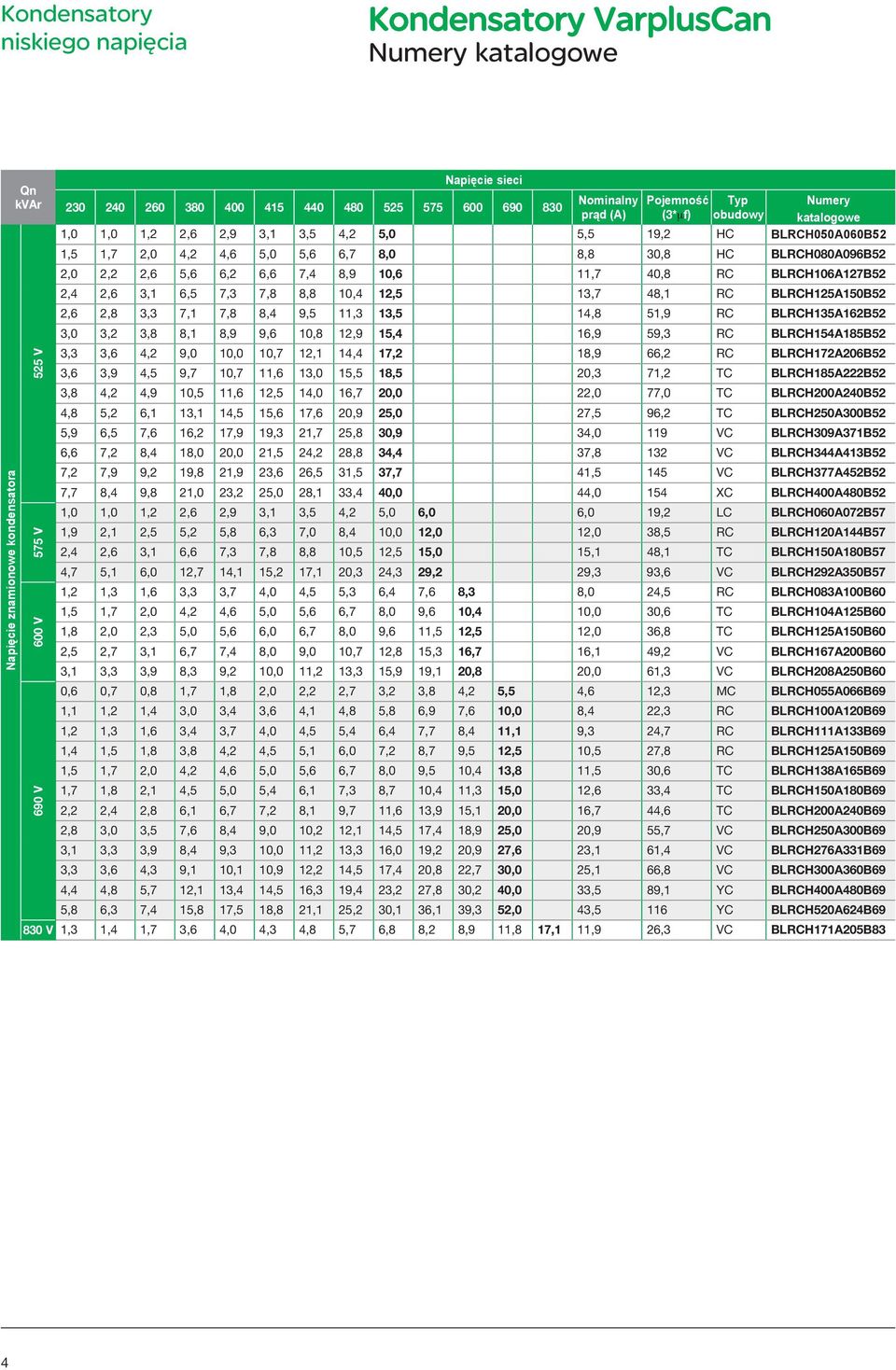

5 Kondensatory niskiego napięcia Kondensatory VarplusCan Numery katalogowe Napięcie znamionowe kondensatora Qn kvar 525 V 575 V 600 V 690 V Napięcie sieci Nominalny prąd (A) Pojemność (3*μf) 1,0 1,0 1,2 2,6 2,9 3,1 3,5 4,2 5,0 5,5 19,2 HC Typ obudowy Numery katalogowe BLRCH050A060B52 1,5 1,7 2,0 4,2 4,6 5,0 5,6 6,7 8,0 8,8 30,8 HC BLRCH080A096B52 2,0 2,2 2,6 5,6 6,2 6,6 7,4 8,9 10,6 11,7 40,8 RC BLRCH106A127B52 2,4 2,6 3,1 6,5 7,3 7,8 8,8 10,4 12,5 13,7 48,1 RC BLRCH125A150B52 2,6 2,8 3,3 7,1 7,8 8,4 9,5 11,3 13,5 14,8 51,9 RC BLRCH135A162B52 3,0 3,2 3,8 8,1 8,9 9,6 10,8 12,9 15,4 16,9 59,3 RC BLRCH154A185B52 3,3 3,6 4,2 9,0 10,0 10,7 12,1 14,4 17,2 18,9 66,2 RC BLRCH172A206B52 3,6 3,9 4,5 9,7 10,7 11,6 13,0 15,5 18,5 20,3 71,2 TC BLRCH185A222B52 3,8 4,2 4,9 10,5 11,6 12,5 14,0 16,7 20,0 22,0 77,0 TC BLRCH200A240B52 4,8 5,2 6,1 13,1 14,5 15,6 17,6 20,9 25,0 27,5 96,2 TC BLRCH250A300B52 5,9 6,5 7,6 16,2 17,9 19,3 21,7 25,8 30,9 34,0 119 VC BLRCH309A371B52 6,6 7,2 8,4 18,0 20,0 21,5 24,2 28,8 34,4 37,8 132 VC BLRCH344A413B52 7,2 7,9 9,2 19,8 21,9 23,6 26,5 31,5 37,7 41,5 145 VC BLRCH377A452B52 7,7 8,4 9,8 21,0 23,2 25,0 28,1 33,4 40,0 44,0 154 XC BLRCH400A480B52 1,0 1,0 1,2 2,6 2,9 3,1 3,5 4,2 5,0 6,0 6,0 19,2 LC BLRCH060A072B57 1,9 2,1 2,5 5,2 5,8 6,3 7,0 8,4 10,0 12,0 12,0 38,5 RC BLRCH120A144B57 2,4 2,6 3,1 6,6 7,3 7,8 8,8 10,5 12,5 15,0 15,1 48,1 TC BLRCH150A180B57 4,7 5,1 6,0 12,7 14,1 15,2 17,1 20,3 24,3 29,2 29,3 93,6 VC BLRCH292A350B57 1,2 1,3 1,6 3,3 3,7 4,0 4,5 5,3 6,4 7,6 8,3 8,0 24,5 RC BLRCH083A100B60 1,5 1,7 2,0 4,2 4,6 5,0 5,6 6,7 8,0 9,6 10,4 10,0 30,6 TC BLRCH104A125B60 1,8 2,0 2,3 5,0 5,6 6,0 6,7 8,0 9,6 11,5 12,5 12,0 36,8 TC BLRCH125A150B60 2,5 2,7 3,1 6,7 7,4 8,0 9,0 10,7 12,8 15,3 16,7 16,1 49,2 VC BLRCH167A200B60 3,1 3,3 3,9 8,3 9,2 10,0 11,2 13,3 15,9 19,1 20,8 20,0 61,3 VC BLRCH208A250B60 0,6 0,7 0,8 1,7 1,8 2,0 2,2 2,7 3,2 3,8 4,2 5,5 4,6 12,3 MC BLRCH055A066B69 1,1 1,2 1,4 3,0 3,4 3,6 4,1 4,8 5,8 6,9 7,6 10,0 8,4 22,3 RC BLRCH100A120B69 1,2 1,3 1,6 3,4 3,7 4,0 4,5 5,4 6,4 7,7 8,4 11,1 9,3 24,7 RC BLRCH111A133B69 1,4 1,5 1,8 3,8 4,2 4,5 5,1 6,0 7,2 8,7 9,5 12,5 10,5 27,8 RC BLRCH125A150B69 1,5 1,7 2,0 4,2 4,6 5,0 5,6 6,7 8,0 9,5 10,4 13,8 11,5 30,6 TC BLRCH138A165B69 1,7 1,8 2,1 4,5 5,0 5,4 6,1 7,3 8,7 10,4 11,3 15,0 12,6 33,4 TC BLRCH150A180B69 2,2 2,4 2,8 6,1 6,7 7,2 8,1 9,7 11,6 13,9 15,1 20,0 16,7 44,6 TC BLRCH200A240B69 2,8 3,0 3,5 7,6 8,4 9,0 10,2 12,1 14,5 17,4 18,9 25,0 20,9 55,7 VC BLRCH250A300B69 3,1 3,3 3,9 8,4 9,3 10,0 11,2 13,3 16,0 19,2 20,9 27,6 23,1 61,4 VC BLRCH276A331B69 3,3 3,6 4,3 9,1 10,1 10,9 12,2 14,5 17,4 20,8 22,7 30,0 25,1 66,8 VC BLRCH300A360B69 4,4 4,8 5,7 12,1 13,4 14,5 16,3 19,4 23,2 27,8 30,2 40,0 33,5 89,1 YC BLRCH400A480B69 5,8 6,3 7,4 15,8 17,5 18,8 21,1 25,2 30,1 36,1 39,3 52,0 43,5 116 YC BLRCH520A624B V 1,3 1,4 1,7 3,6 4,0 4,3 4,8 5,7 6,8 8,2 8,9 11,8 17,1 11,9 26,3 VC BLRCH171A205B83 4

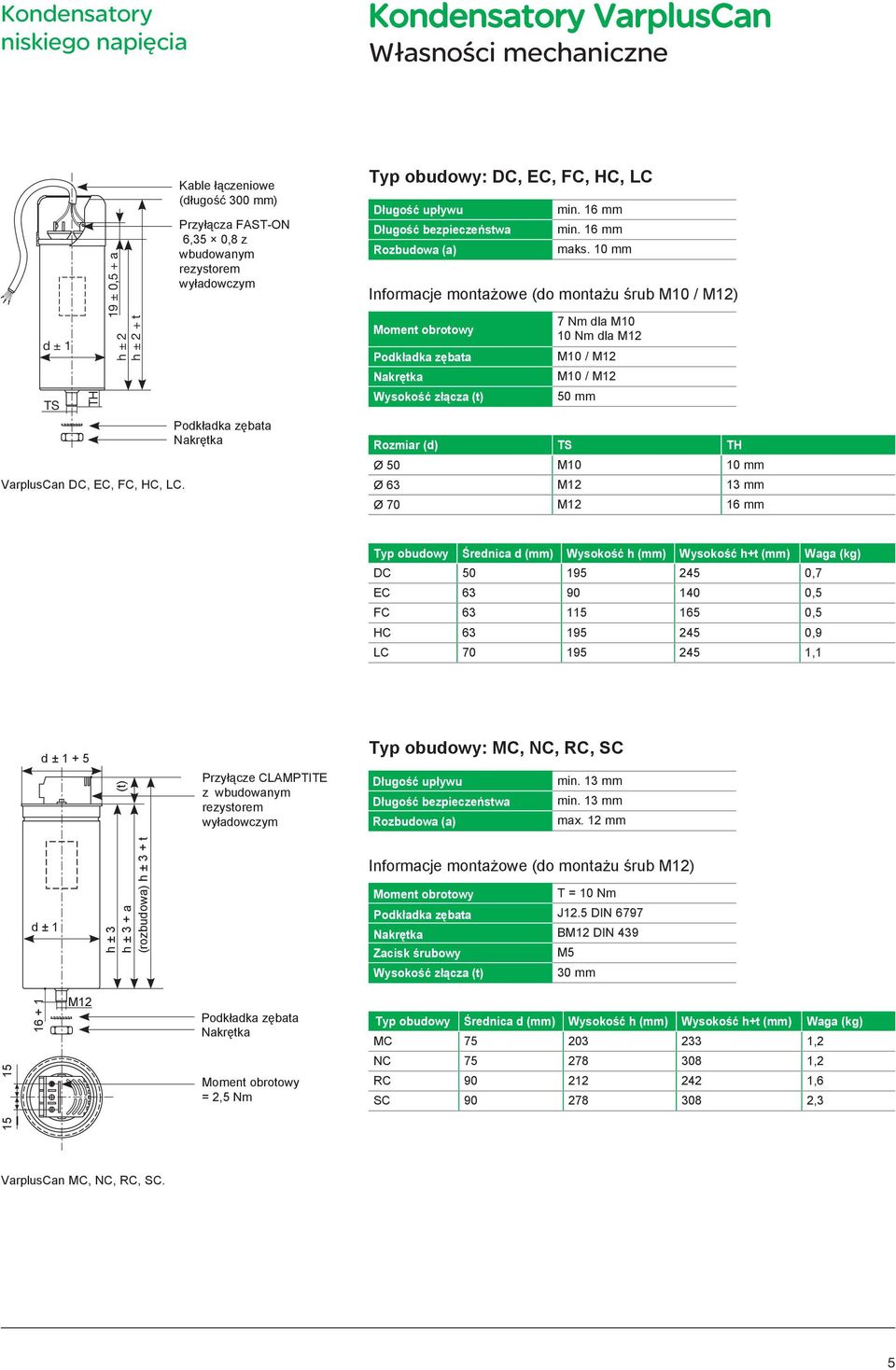

6 Kondensatory niskiego napięcia Kondensatory VarplusCan Własności mechaniczne d ± 1 TS TH 19 ± 0,5 + a h ± 2 h ± 2 + t VarplusCan DC, EC, FC, HC, LC. Kable łączeniowe (długość 300 mm) Przyłącza FAST-ON 6,35 0,8 z wbudowanym rezystorem wyładowczym Typ obudowy: DC, EC, FC, HC, LC Długość upływu Długość bezpieczeństwa Rozbudowa (a) min. 16 mm min. 16 mm maks. 10 mm Informacje montażowe (do montażu śrub M10 / M12) Moment obrotowy Wysokość złącza (t) 7 Nm dla M10 10 Nm dla M12 M10 / M12 M10 / M12 50 mm Rozmiar (d) TS TH Ø 50 M10 10 mm Ø 63 M12 13 mm Ø 70 M12 16 mm Typ obudowy Średnica d (mm) Wysokość h (mm) Wysokość h+t (mm) Waga (kg) DC ,7 EC ,5 FC ,5 HC ,9 LC ,1 d ± Typ obudowy: MC, NC, RC, SC (t) Przyłącze CLAMPTITE z wbudowanym rezystorem wyładowczym min. 13 mm min. 13 mm max. 12 mm Informacje montażowe (do montażu śrub M12) Moment obrotowy T = 10 Nm J12.5 DIN 6797 BM12 DIN 439 Zacisk śrubowy M5 Wysokość złącza (t) 30 mm M12 Typ obudowy Średnica d (mm) Wysokość h (mm) Wysokość h+t (mm) Waga (kg) MC ,2 Moment obrotowy = 2,5 Nm NC ,2 RC ,6 SC ,3 15 Długość upływu Długość bezpieczeństwa Rozbudowa (a) d ± 1 h ± 3 h ± 3 + a (rozbudowa) h ± 3 + t 15 VarplusCan MC, NC, RC, SC. 5

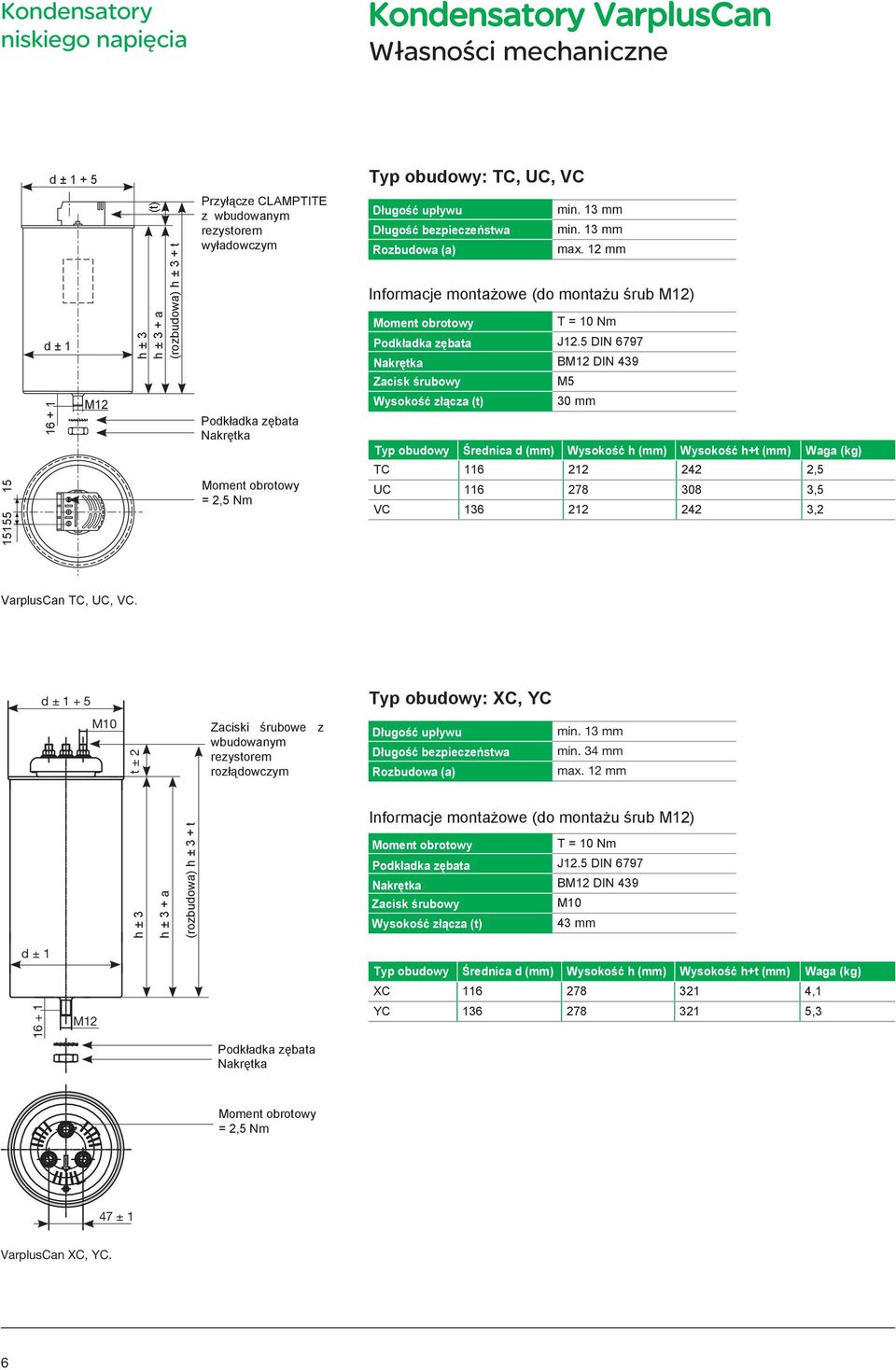

7 Kondensatory niskiego napięcia Kondensatory VarplusCan Własności mechaniczne d ± Typ obudowy: TC, UC, VC d ± 1 (t) h ± 3 h ± 3 + a (rozbudowa) h ± 3 + t Przyłącze CLAMPTITE z wbudowanym rezystorem wyładowczym Długość upływu min. 13 mm Długość bezpieczeństwa min. 13 mm Rozbudowa (a) max. 12 mm Informacje montażowe (do montażu śrub M12) Moment obrotowy T = 10 Nm J12.5 DIN 6797 BM12 DIN 439 Zacisk śrubowy M M12 Moment obrotowy = 2,5 Nm Wysokość złącza (t) 30 mm Typ obudowy Średnica d (mm) Wysokość h (mm) Wysokość h+t (mm) Waga (kg) TC ,5 UC ,5 VC ,2 VarplusCan TC, UC, VC. d ± M10 t ± 2 Zaciski śrubowe z wbudowanym rezystorem rozłądowczym Typ obudowy: XC, YC Długość upływu min. 13 mm Długość bezpieczeństwa min. 34 mm Rozbudowa (a) max. 12 mm h ± 3 h ± 3 + a (rozbudowa) h ± 3 + t Informacje montażowe (do montażu śrub M12) Moment obrotowy T = 10 Nm J12.5 DIN 6797 BM12 DIN 439 Zacisk śrubowy M10 Wysokość złącza (t) 43 mm d ± 1 Typ obudowy Średnica d (mm) Wysokość h (mm) Wysokość h+t (mm) Waga (kg) XC , M12 YC ,3 Moment obrotowy = 2,5 Nm 47 ± 1 VarplusCan XC, YC. 6

8 Kondensatory niskiego napięcia Kondensatory VarplusCan + dławik ochronny + stycznik Tabele kombinacji Sieć 400 V 50 Hz Napięcie kondensatora 480 V 7% filtr Moc efekt. (kvar) Q 480 V 6,5 8,8 kondensatora BLRCH088A106B48 1 7% 190 Hz dławika LVR07065A40T 1 stycznika dedykowanego do kond. standardowego stycznika LC1DFKP7 1 LC1D ,5 17 BLRCH170A204B48 1 LVR07125A40T 1 LC1DFKP7 1 LC1D ,9 BLRCH339A407B48 1 LVR07250A40T 1 LC1DMKP7 1 LC1D BLRCH339A407B48 2 LVR07500A40T 1 LC1DWK12P7 1 LC1D BLRCH339A407B48 4 LVR07X00A40T 1 LC1D Sieć 400 V 50 Hz Napięcie kondensatora 480 V 14% filtr Moc efekt. (kvar) Q 480 V 6,5 8,8 kondensatora BLRCH088A106B % 135 Hz dławika LVR14065A40T 1 stycznika dedykowanego do kond. standardowego stycznika LC1DFKP7 1 LC1D ,5 15,5 BLRCH155A186B48 1 LVR14125A40T 1 LC1DFKP7 1 LC1D ,5 BLRCH315A378B48 1 LVR14250A40T 1 LC1DLKP7 1 LC1D BLRCH315A378B48 2 LVR14500A40T 1 LC1DWK12P7 1 LC1D BLRCH315A378B48 4 LVR14X00A40T 1 LC1D Sieć 690 V 50 Hz Napięcie kondensatora 830 V 5,7% / 7% filtr Moc efekt. (kvar) Q 830 V kondensatora 5,7% 210 Hz dławika 7% 190 Hz dławika stycznika dedykowanego do kond. standardowego stycznika 12,5 17,1 BLRCH171A205B83 1 LVR05125A69 1 LVR07125A69 1 LC1DFKP7 1 LC1D ,1 BLRCH171A205B83 2 LVR05250A69 1 LVR07250A69 1 LC1DFKP7 1 LC1D ,2 BLRCH171A205B83 4 LVR05500A69 1 LVR07500A69 1 LC1DWK12P7 1 LC1D ,4 BLRCH171A205B83 8 LVR05X00A69 1 LVR07X00A69 1 LC1DWK12P7 1 LC1D80 1 stycznika dla napięcia sterowania cewki 230 V AC. Inne napięcia pomocnicze - patrz strona 10. 7

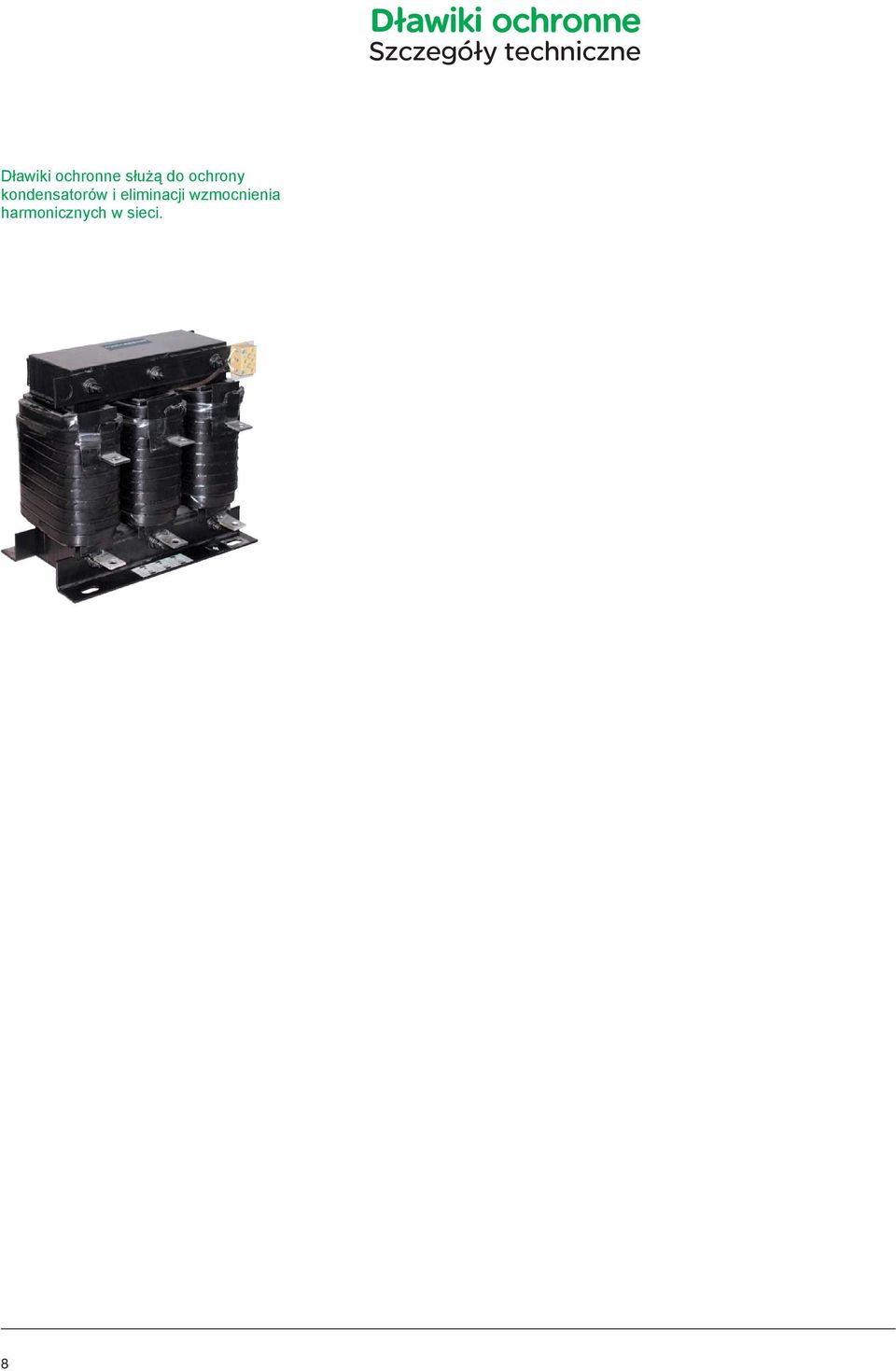

9 Dławiki ochronne Dławiki ochronne Szczegóły techniczne Dławiki ochronne służą do ochrony kondensatorów i eliminacji wzmocnienia harmonicznych w sieci. Zastosowanie: środowisko wewnętrzne. Temperatura przechowywania: od -40 C do +60 C. Wilgotność względna: 20-80%. Wytrzymałość w zasolonej mgle: 250 godzin (do 400 V, 50 Hz). Temperatura pracy: Wysokość / temperatura pracy: m: min. = 0 C; maks. = 55 C; maks. średnia temperatura w ciągu 1 roku = 40 C; 24 godzin = 50 C m: min. = 0 C; maks. = 50 C; maks. średnia temperatura w ciągu 1 roku = 35 C; 24 godzin = 45 C. Instrukcja instalacji Wymagana jest wentylacja wymuszona. Pionowo ustawione uzwojenia dławika dla lepszego oprowadzania ciepła. Ze względu na to, że dławik jest wyposażony w zabezpieczenie termiczne, zaleca się stosowanie suchego styku NZ do odłączenia stopnia w przypadku przegrzania. Dane techniczne Ogólna charakterystyka Opis Ochrona Klasa izolacji Napięcie znamionowe Trójfazowy, suchy, z obwodem magnetycznym, impregnowany IP00 H V, 50 Hz Tolerancja indukcyjności na fazę 5, +5 % Poziom izolacji Test izolacji 50/60 Hz między uzwojeniami i uzwojeniami a ziemią Ochrona termiczna V, 60 Hz (na życzenie) Inne napięcia na życzenie 1,1 kv 4 kv, 1 min Blok zacisków 250 V AC, 2 A Zdefiniujmy prąd (Is) jako prąd pobierany się z cewek i kondensatorów, kiedy przyłożone jest czyste napięcie sinusoidalne, który odpowiada napięciu sieciowemu (V). Is = Q (kvar)/( 3 Us). W celu bezpiecznej pracy w rzeczywistych warunkach dławik ochronny musi być przygotowany do maksymalnego prądu dopuszczalnego (Imp), biorąc pod uwagę prądy harmoniczne i wahania napięcia. Poniższa tabela zawiera typowe procent harmonicznych prądu dla różnych rzędów dostrojenia dławika. (%) Prądy harmonicznych Rząd dostrojenia i3 i5 i7 i11 2, , ,2 2 Uzyskane wartości należy pomnożyć przez współczynnik 1,1 w celu umożliwienia ciągłej pracy przy wartości napięcia zasilania, aż (1,1 Us). Otrzymany maksymalny dopuszczalny prąd (Imp) przedstawiono w poniższej tabeli: Rząd dostrojenia I MP (krotność I S ) 2,7 1,12 3,8 1,2 4,2 1,

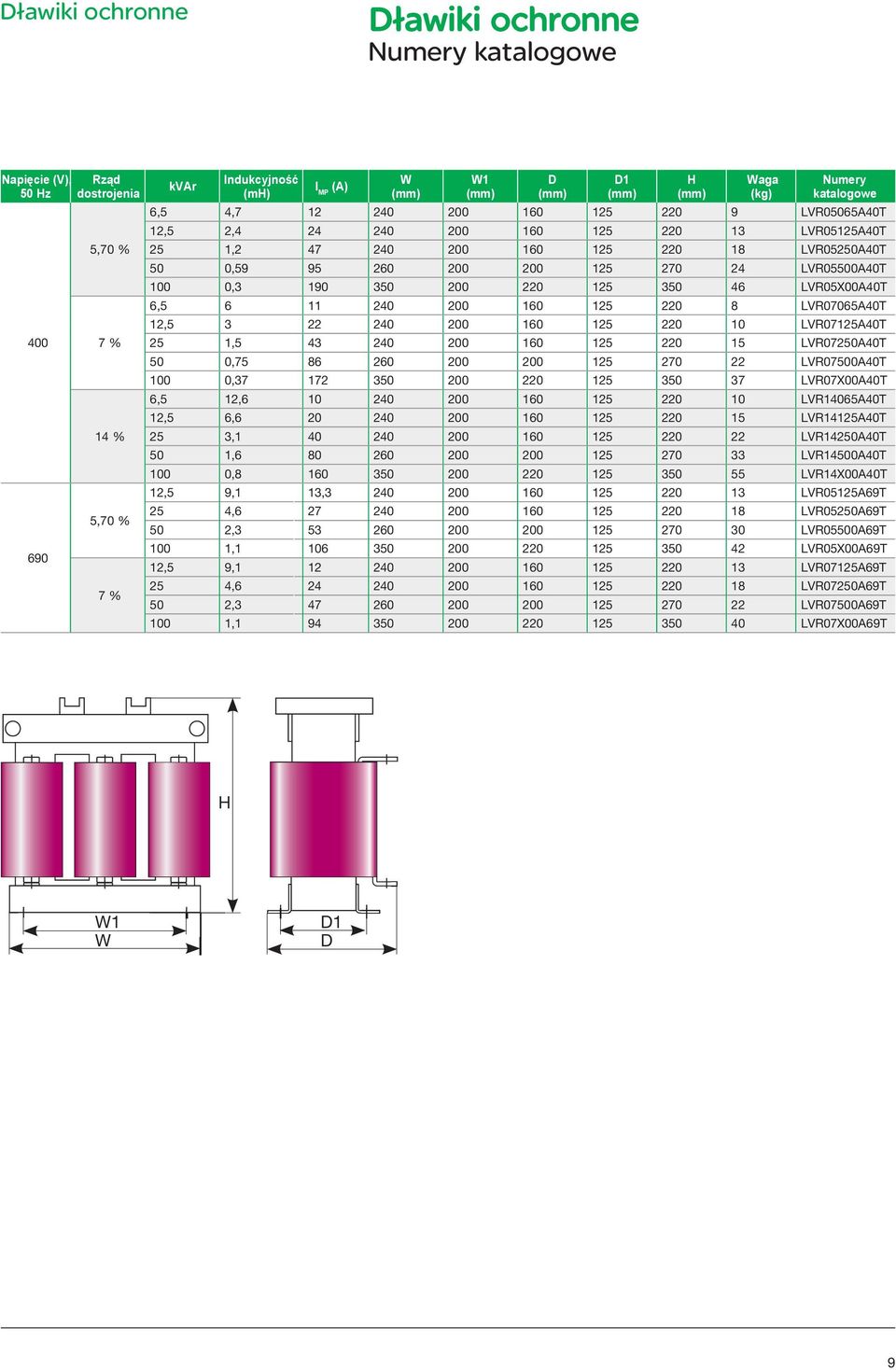

10 Dławiki ochronne Dławiki ochronne Numery katalogowe Napięcie (V), 50 Hz Rząd dostrojenia 5,70 % 7 % 14 % 5,70 % 7 % kvar Indukcyjność (mh) I MP (A) W (mm) W1 (mm) D (mm) D1 (mm) H (mm) Waga (kg) Numery katalogowe 6,5 4, LVR05065A40T 12,5 2, LVR05125A40T 25 1, LVR05250A40T 50 0, LVR05500A40T 100 0, LVR05X00A40T 6, LVR07065A40T 12, LVR07125A40T 25 1, LVR07250A40T 50 0, LVR07500A40T 100 0, LVR07X00A40T 6,5 12, LVR14065A40T 12,5 6, LVR14125A40T 25 3, LVR14250A40T 50 1, LVR14500A40T 100 0, LVR14X00A40T 12,5 9,1 13, LVR05125A69T 25 4, LVR05250A69T 50 2, LVR05500A69T 100 1, LVR05X00A69T 12,5 9, LVR07125A69T 25 4, LVR07250A69T 50 2, LVR07500A69T 100 1, LVR07X00A69T H W1 W D1 D 9

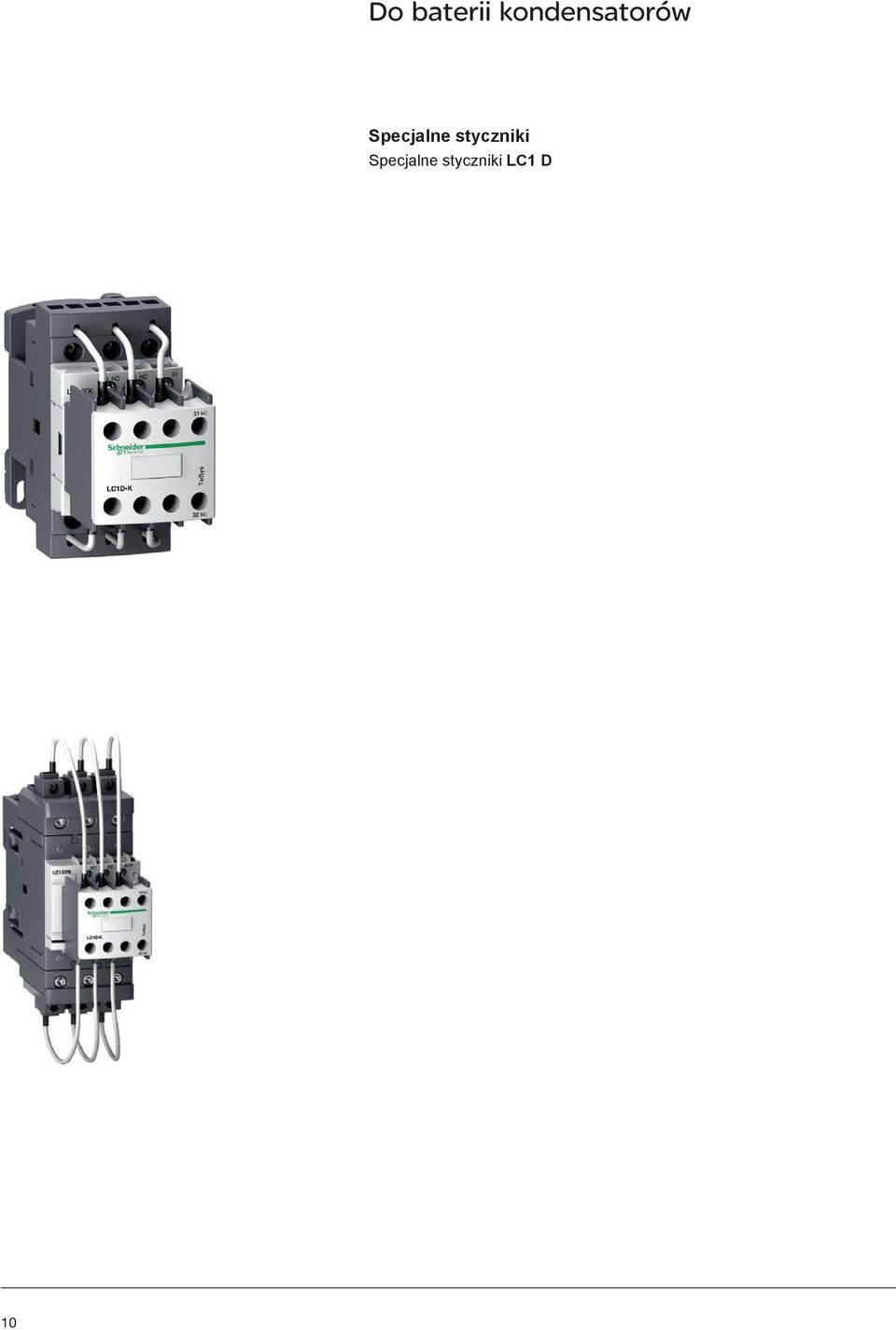

11 Styczniki Styczniki TeSys Do baterii kondensatorów Specjalne styczniki Specjalne styczniki LC1 D K przeznaczone. Styczniki są zgodne z normą IEC , kategorią zastosowania AC-6b i posiadają certyfikaty UL, CSA i CCC. Montaż Specyfikacja Styczniki wyposażone są w rezystory tłumiące (zewnętrzne przewody rezystancyjne), ogranicznik prądu do 60In maks. Ogranicznik prądu zwiększa żywotność wszystkich elementów instalacji - a w szczególności: bezpieczników i kondensatorów. Specjalna konstrukcja bloku dodatkowo zapewnia bezpieczeństwo i trwałość instalacji. Warunki pracy Nie trzeba stosować odpowiednich cewek bądź kondensatorów LC1 DFK. Zabezpieczenie zwarciowe zagwarantuje bezpiecznik typu GL o mocy In. Maksymalna moc robocza Wartość mocy podana jest w tabeli poniżej: Spodziewany prąd szczytowy przy włączeniu Maksymalna częstotliwość pracy Trwałość przy obciążeniu znamionowych LC1 D K LC1 DFK, DGK, DLK, DMK LC1 DPK, DTK, DWK Wszystkie styczniki 200 In 240 cykli/godz. 100 cykli/godz. 400 V cykli 690 V cykli 230 V Moc robocza zgodna z IEC , AC-6b 50/60 Hz, ϕ 60 C 400 V 415 V 440 V 690 V Styki pomocnicze Moment dokręcania Podstawowa referencja, do uzupełnienia poprzez dodanie kodu napięcia (1) kvar kvar kvar kvar N/O N/C N.m kg ,7 LC1 DFK 0, ,7 LC1 DGK 0, ,5 LC1 DLK 0, ,5 LC1 DMK 0, LC1 DPK 1, LC1 DTK 1, LC1 DWK12 1,650 Waga LC1 DPK. Przełączanie wielostopniowych kondensatorów (te same lub różne pojemności). Prawidłowy stycznik jest dobierany z powyższej tabeli. Przykład 50 kvar 3-stopniowa bateria kondensatorów. Temperatura: 40 C i U = 400 V lub 440 V. Pierwszy stopień 25 kvar: stycznik LC1 DMK, drugi stopień 15 kvar: stycznik LC1 DGK, a trzeci stopień 10 kvar: stycznik LC1 DFK. (1) Standardowe wartości napiecia sterującego: Un (V) /60 Hz B7 E7 F7 G7 M7 P7 U7 Q7 V7 N7 R7 10

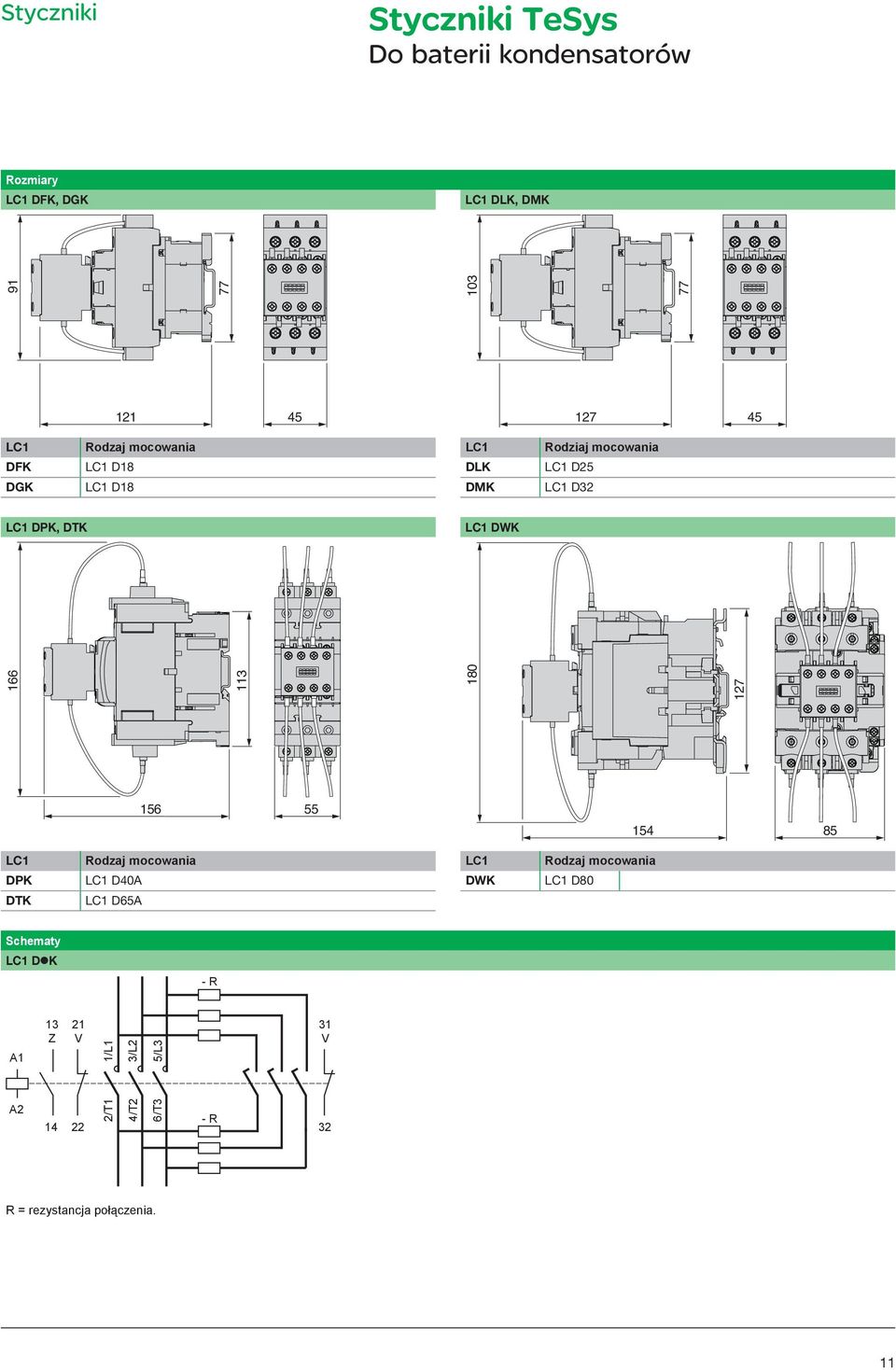

12 Styczniki Styczniki TeSys Do baterii kondensatorów Rozmiary LC1 DFK, DGK LC1 DLK, DMK LC1 Rodzaj mocowania LC1 Rodziaj mocowania DFK LC1 D18 DLK LC1 D25 DGK LC1 D18 DMK LC1 D32 LC1 DPK, DTK LC1 DWK LC1 Rodzaj mocowania LC1 Rodzaj mocowania DPK LC1 D40A DWK LC1 D80 DTK LC1 D65A Schematy LC1 D K - R A1 13 Z 21 V 1/L1 3/L2 5/L3 31 V A /T1 4/T2 6/T3 - R 32 R = rezystancja połączenia. 11

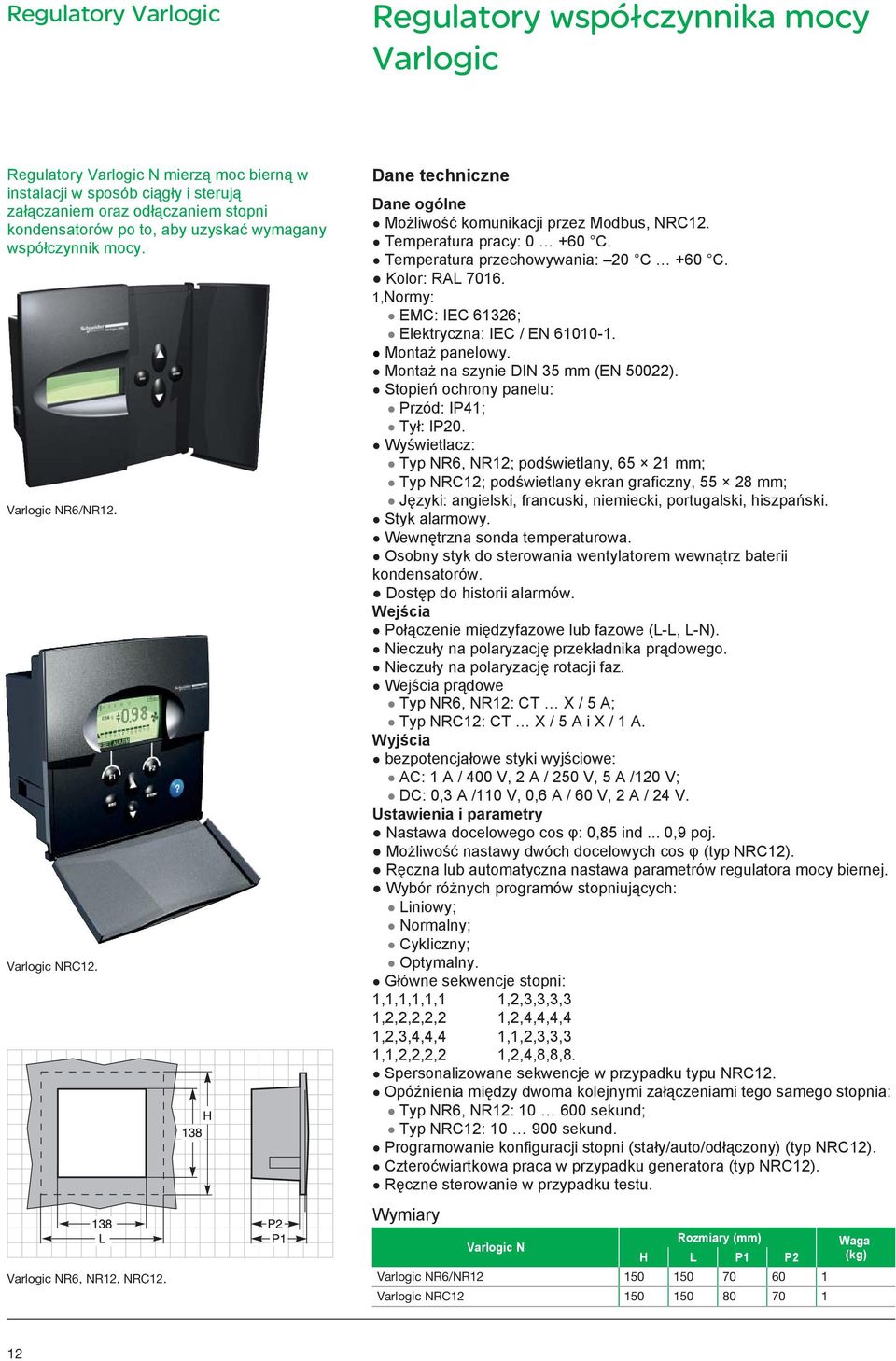

13 Regulatory Varlogic Regulatory współczynnika mocy Varlogic Regulatory Varlogic N mierzą moc bierną w instalacji w sposób ciągły i sterują załączaniem oraz odłączaniem stopni kondensatorów po to, aby uzyskać wymagany współczynnik mocy. Varlogic NR6/NR12. Varlogic NRC12. Varlogic NR6, NR12, NRC12. Dane techniczne Dane ogólne Możliwość komunikacji przez Modbus, NRC12. Temperatura pracy: C. Temperatura przechowywania: 20 C +60 C. Kolor: RAL ,Normy: EMC: IEC 61326; Elektryczna: IEC / EN Montaż panelowy. Montaż na szynie DIN 35 mm (EN 50022). Stopień ochrony panelu: Przód: IP41; Tył: IP20. Wyświetlacz: Typ NR6, NR12; podświetlany, mm; Typ NRC12; podświetlany ekran graficzny, mm; Języki: angielski, francuski, niemiecki, portugalski, hiszpański. Styk alarmowy. Wewnętrzna sonda temperaturowa. Osobny styk do sterowania wentylatorem wewnątrz baterii kondensatorów. Dostęp do historii alarmów. Wejścia Połączenie międzyfazowe lub fazowe (L-L, L-N). Nieczuły na polaryzację przekładnika prądowego. Nieczuły na polaryzację rotacji faz. Wejścia prądowe Typ NR6, NR12: CT X / 5 A; Typ NRC12: CT X / 5 A i X / 1 A. Wyjścia bezpotencjałowe styki wyjściowe: AC: 1 A / 400 V, 2 A / 250 V, 5 A /120 V; DC: 0,3 A /110 V, 0,6 A / 60 V, 2 A / 24 V. Ustawienia i parametry Nastawa docelowego cos φ: 0,85 ind... 0,9 poj. Możliwość nastawy dwóch docelowych cos φ (typ NRC12). Ręczna lub automatyczna nastawa parametrów regulatora mocy biernej. Wybór różnych programów stopniujących: Liniowy; Normalny; Cykliczny; Optymalny. Główne sekwencje stopni: 1,1,1,1,1,1 1,2,3,3,3,3 1,2,2,2,2,2 1,2,4,4,4,4 1,2,3,4,4,4 1,1,2,3,3,3 1,1,2,2,2,2 1,2,4,8,8,8. Spersonalizowane sekwencje w przypadku typu NRC12. Opóźnienia między dwoma kolejnymi załączeniami tego samego stopnia: Typ NR6, NR12: sekund; Typ NRC12: sekund. Programowanie konfiguracji stopni (stały/auto/odłączony) (typ NRC12). Czteroćwiartkowa praca w przypadku generatora (typ NRC12). Ręczne sterowanie w przypadku testu. Wymiary Varlogic N Rozmiary (mm) H L P1 P2 Varlogic NR6/NR Varlogic NRC Waga (kg) 12

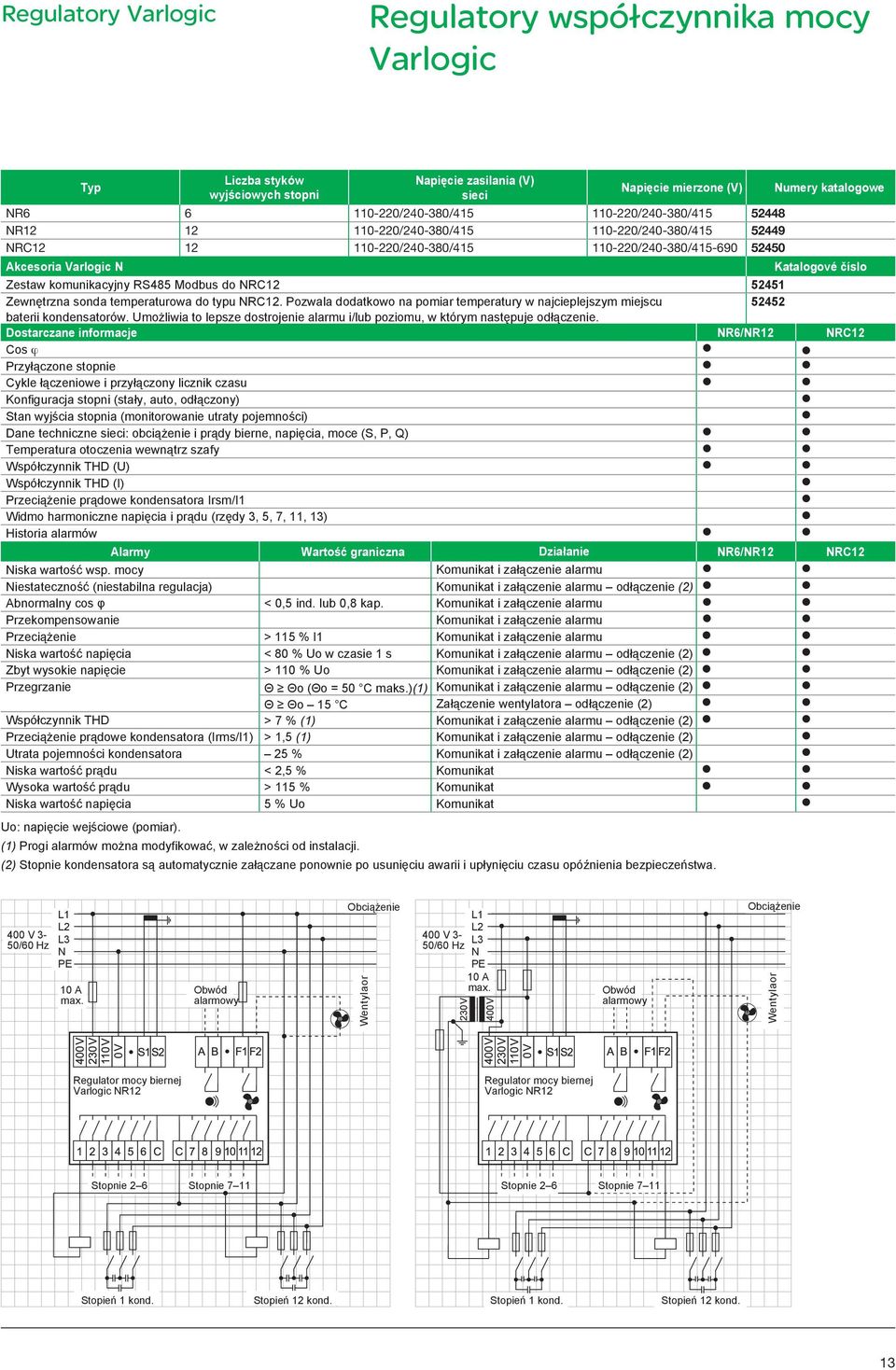

14 Regulatory Varlogic Regulatory współczynnika mocy Varlogic Typ Liczba styków wyjściowych stopni Napięcie zasilania (V) sieci Napięcie mierzone (V) NR / / / / NR / / / / NRC / / / / Akcesoria Varlogic N Numery katalogowe Katalogové číslo Zestaw komunikacyjny RS485 Modbus do NRC Zewnętrzna sonda temperaturowa do typu NRC12. Pozwala dodatkowo na pomiar temperatury w najcieplejszym miejscu baterii kondensatorów. Umożliwia to lepsze dostrojenie alarmu i/lub poziomu, w którym następuje odłączenie. Dostarczane informacje NR6/NR12 NRC12 Cos ϕ Przyłączone stopnie Cykle łączeniowe i przyłączony licznik czasu Konfiguracja stopni (stały, auto, odłączony) Stan wyjścia stopnia (monitorowanie utraty pojemności) Dane techniczne sieci: obciążenie i prądy bierne, napięcia, moce (S, P, Q) Temperatura otoczenia wewnątrz szafy Współczynnik THD (U) Współczynnik THD (I) Przeciążenie prądowe kondensatora Irsm/I1 Widmo harmoniczne napięcia i prądu (rzędy 3, 5, 7, 11, 13) Historia alarmów Alarmy Wartość graniczna Działanie NR6/NR12 NRC12 Niska wartość wsp. mocy Komunikat i załączenie alarmu Niestateczność (niestabilna regulacja) Komunikat i załączenie alarmu odłączenie (2) Abnormalny cos φ < 0,5 ind. lub 0,8 kap. Komunikat i załączenie alarmu Przekompensowanie Komunikat i załączenie alarmu Przeciążenie > 115 % Ι1 Komunikat i załączenie alarmu Niska wartość napięcia < 80 % Uo w czasie 1 s Komunikat i załączenie alarmu odłączenie (2) Zbyt wysokie napięcie > 110 % Uo Komunikat i załączenie alarmu odłączenie (2) Przegrzanie Θ Θo (Θo = 50 C maks.)(1) Komunikat i załączenie alarmu odłączenie (2) Θ Θo 15 C Załączenie wentylatora odłączenie (2) Współczynnik THD > 7 % (1) Komunikat i załączenie alarmu odłączenie (2) Przeciążenie prądowe kondensatora (Irms/I1) > 1,5 (1) Komunikat i załączenie alarmu odłączenie (2) Utrata pojemności kondensatora 25 % Komunikat i załączenie alarmu odłączenie (2) Niska wartość prądu < 2,5 % Komunikat Wysoka wartość prądu > 115 % Komunikat Niska wartość napięcia 5 % Uo Komunikat Uo: napięcie wejściowe (pomiar). (1) Progi alarmów można modyfikować, w zależności od instalacji. (2) Stopnie kondensatora są automatycznie załączane ponownie po usunięciu awarii i upłynięciu czasu opóźnienia bezpieczeństwa. 400 V 3-50/60 Hz L1 L2 L3 N PE 10 A max. Obwód alarmowy Obciążenie Wentylaor L1 L2 400 V 3- L3 50/60 Hz N PE 10 A max. Obwód alarmowy Obciążenie Wentylaor Regulator mocy biernej Varlogic NR12 Regulator mocy biernej Varlogic NR12 Stopnie 2 6 Stopnie 7 11 Stopnie 2 6 Stopnie 7 11 Stopień 1 kond. Stopień 12 kond. Stopień 1 kond. Stopień 12 kond. 13
