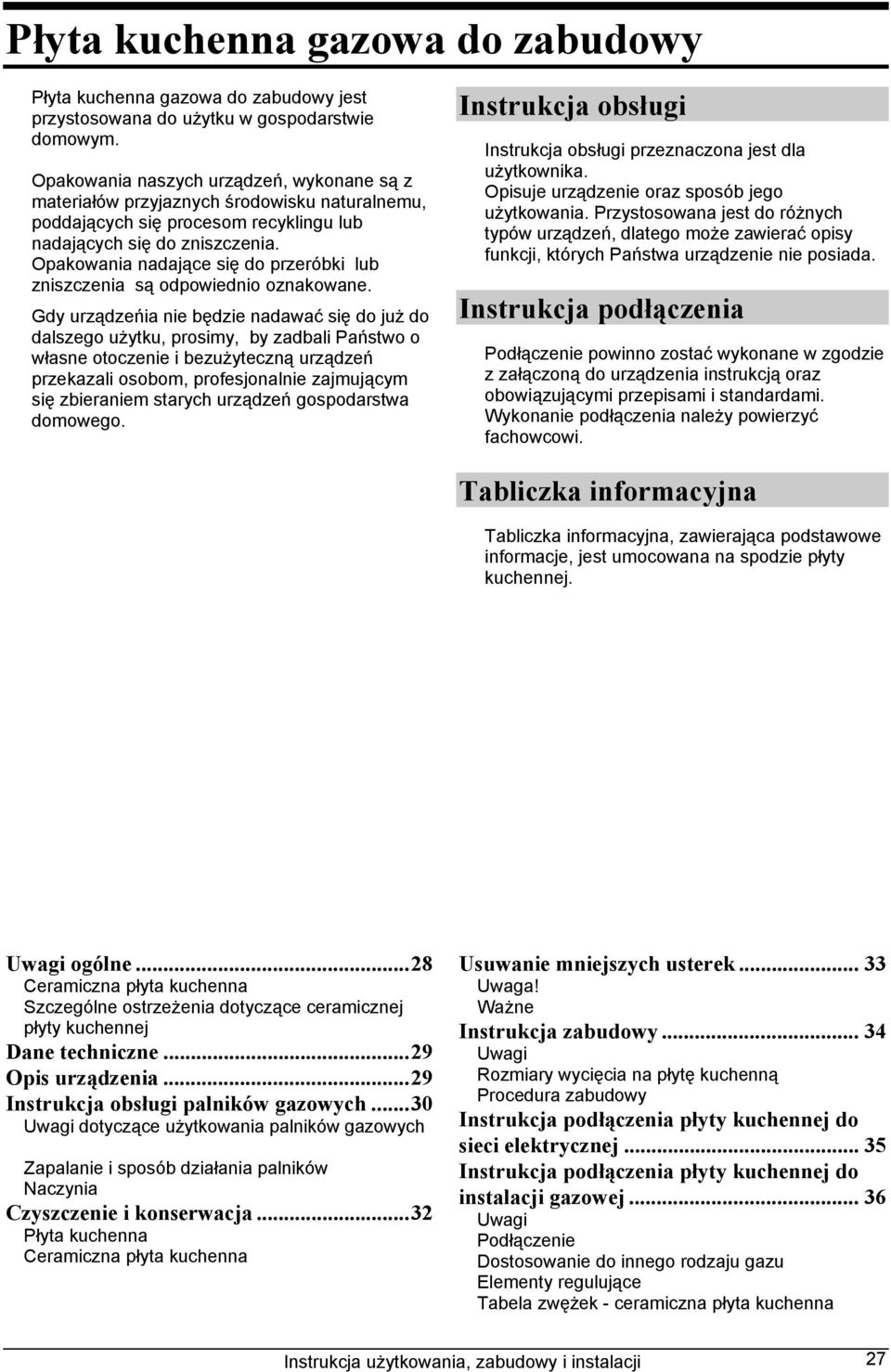

1 Płyta kuchenna gazowa do zabudowy Płyta kuchenna gazowa do zabudowy jest przystosowana do użytku w gospodarstwie domowym. Opakowania naszych urządzeń, wykonane są z materiałów przyjaznych środowisku naturalnemu, poddających się procesom recyklingu lub nadających się do zniszczenia. Opakowania nadające się do przeróbki lub zniszczenia są odpowiednio oznakowane. Gdy urządzeńia nie będzie nadawać się do już do dalszego użytku, prosimy, by zadbali Państwo o własne otoczenie i bezużyteczną urządzeń przekazali osobom, profesjonalnie zajmującym się zbieraniem starych urządzeń gospodarstwa domowego. Instrukcja obsługi Instrukcja obsługi przeznaczona jest dla użytkownika. Opisuje urządzenie oraz sposób jego użytkowania. Przystosowana jest do różnych typów urządzeń, dlatego może zawierać opisy funkcji, których Państwa urządzenie nie posiada. Instrukcja podłączenia Podłączenie powinno zostać wykonane w zgodzie z załączoną do urządzenia instrukcją oraz obowiązującymi przepisami i standardami. Wykonanie podłączenia należy powierzyć fachowcowi. Tabliczka informacyjna Tabliczka informacyjna, zawierająca podstawowe informacje, jest umocowana na spodzie płyty kuchennej. Uwagi ogólne...28 Ceramiczna płyta kuchenna Szczególne ostrzeżenia dotyczące ceramicznej płyty kuchennej Dane techniczne...29 Opis urządzenia...29 Instrukcja obsługi palników gazowych...30 Uwagi dotyczące użytkowania palników gazowych Zapalanie i sposób działania palników Naczynia Czyszczenie i konserwacja...32 Płyta kuchenna Ceramiczna płyta kuchenna Usuwanie mniejszych usterek Uwaga! Ważne Instrukcja zabudowy Uwagi Rozmiary wycięcia na płytę kuchenną Procedura zabudowy Instrukcja podłączenia płyty kuchennej do sieci elektrycznej Instrukcja podłączenia płyty kuchennej do instalacji gazowej Uwagi Podłączenie Dostosowanie do innego rodzaju gazu Elementy regulujące Tabela zwężek - ceramiczna płyta kuchenna Instrukcja użytkowania, zabudowy i instalacji 27

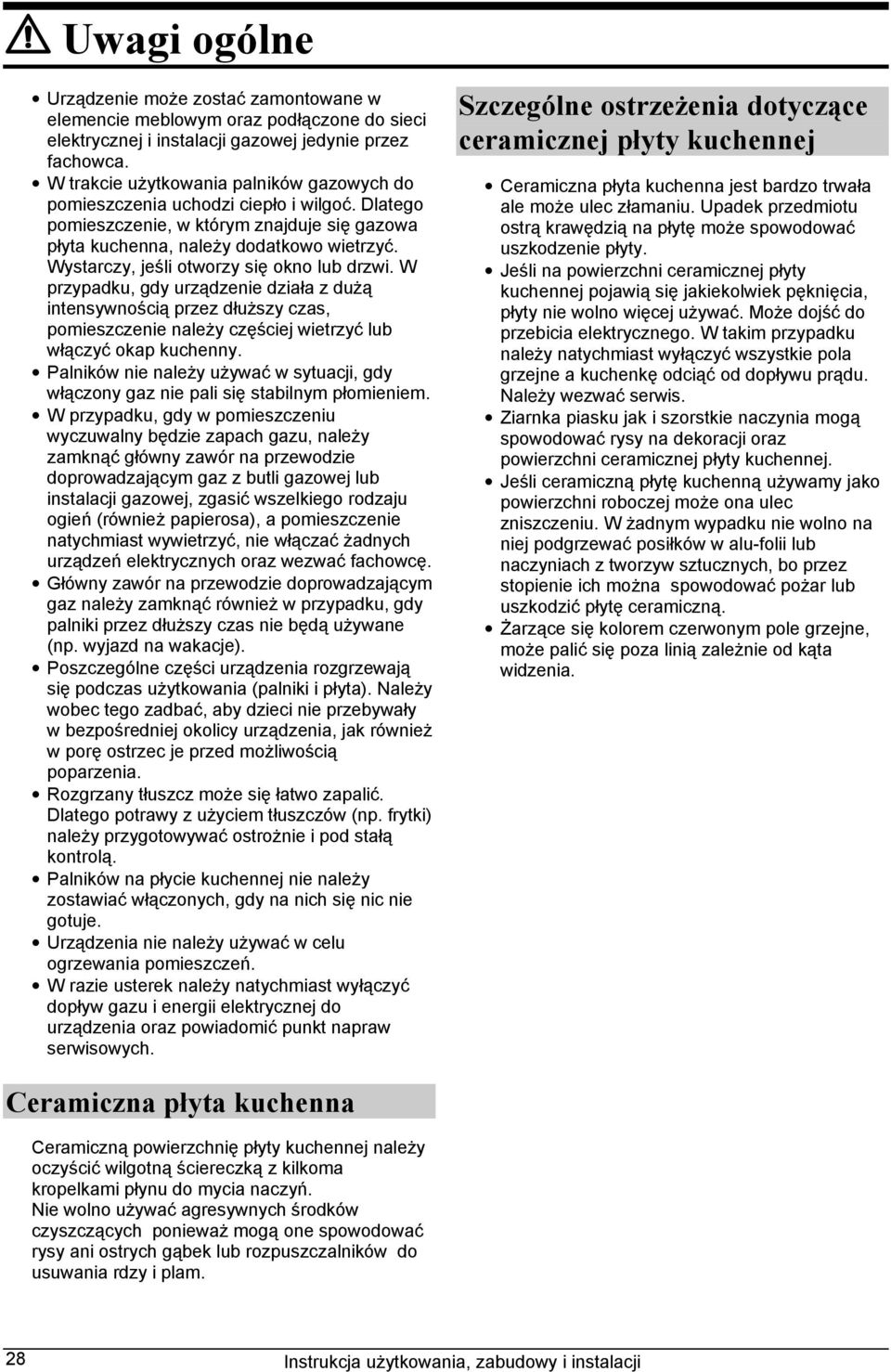

2 Uwagi ogólne Urządzenie może zostać zamontowane w elemencie meblowym oraz podłączone do sieci elektrycznej i instalacji gazowej jedynie przez fachowca. W trakcie użytkowania palników gazowych do pomieszczenia uchodzi ciepło i wilgoć. Dlatego pomieszczenie, w którym znajduje się gazowa płyta kuchenna, należy dodatkowo wietrzyć. Wystarczy, jeśli otworzy się okno lub drzwi. W przypadku, gdy urządzenie działa z dużą intensywnością przez dłuższy czas, pomieszczenie należy częściej wietrzyć lub włączyć okap kuchenny. Palników nie należy używać w sytuacji, gdy włączony gaz nie pali się stabilnym płomieniem. W przypadku, gdy w pomieszczeniu wyczuwalny będzie zapach gazu, należy zamknąć główny zawór na przewodzie doprowadzającym gaz z butli gazowej lub instalacji gazowej, zgasić wszelkiego rodzaju ogień (również papierosa), a pomieszczenie natychmiast wywietrzyć, nie włączać żadnych urządzeń elektrycznych oraz wezwać fachowcę. Główny zawór na przewodzie doprowadzającym gaz należy zamknąć również w przypadku, gdy palniki przez dłuższy czas nie będą używane (np. wyjazd na wakacje). Poszczególne części urządzenia rozgrzewają się podczas użytkowania (palniki i płyta). Należy wobec tego zadbać, aby dzieci nie przebywały w bezpośredniej okolicy urządzenia, jak również w porę ostrzec je przed możliwością poparzenia. Rozgrzany tłuszcz może się łatwo zapalić. Dlatego potrawy z użyciem tłuszczów (np. frytki) należy przygotowywać ostrożnie i pod stałą kontrolą. Palników na płycie kuchennej nie należy zostawiać włączonych, gdy na nich się nic nie gotuje. Urządzenia nie należy używać w celu ogrzewania pomieszczeń. W razie usterek należy natychmiast wyłączyć dopływ gazu i energii elektrycznej do urządzenia oraz powiadomić punkt napraw serwisowych. Szczególne ostrzeżenia dotyczące ceramicznej płyty kuchennej Ceramiczna płyta kuchenna jest bardzo trwała ale może ulec złamaniu. Upadek przedmiotu ostrą krawędzią na płytę może spowodować uszkodzenie płyty. Jeśli na powierzchni ceramicznej płyty kuchennej pojawią się jakiekolwiek pęknięcia, płyty nie wolno więcej używać. Może dojść do przebicia elektrycznego. W takim przypadku należy natychmiast wyłączyć wszystkie pola grzejne a kuchenkę odciąć od dopływu prądu. Należy wezwać serwis. Ziarnka piasku jak i szorstkie naczynia mogą spowodować rysy na dekoracji oraz powierzchni ceramicznej płyty kuchennej. Jeśli ceramiczną płytę kuchenną używamy jako powierzchni roboczej może ona ulec zniszczeniu. W żadnym wypadku nie wolno na niej podgrzewać posiłków w alu-folii lub naczyniach z tworzyw sztucznych, bo przez stopienie ich można spowodować pożar lub uszkodzić płytę ceramiczną. Żarzące się kolorem czerwonym pole grzejne, może palić się poza linią zależnie od kąta widzenia. Ceramiczna płyta kuchenna Ceramiczną powierzchnię płyty kuchennej należy oczyścić wilgotną ściereczką z kilkoma kropelkami płynu do mycia naczyń. Nie wolno używać agresywnych środków czyszczących ponieważ mogą one spowodować rysy ani ostrych gąbek lub rozpuszczalników do usuwania rdzy i plam. 28 Instrukcja użytkowania, zabudowy i instalacji

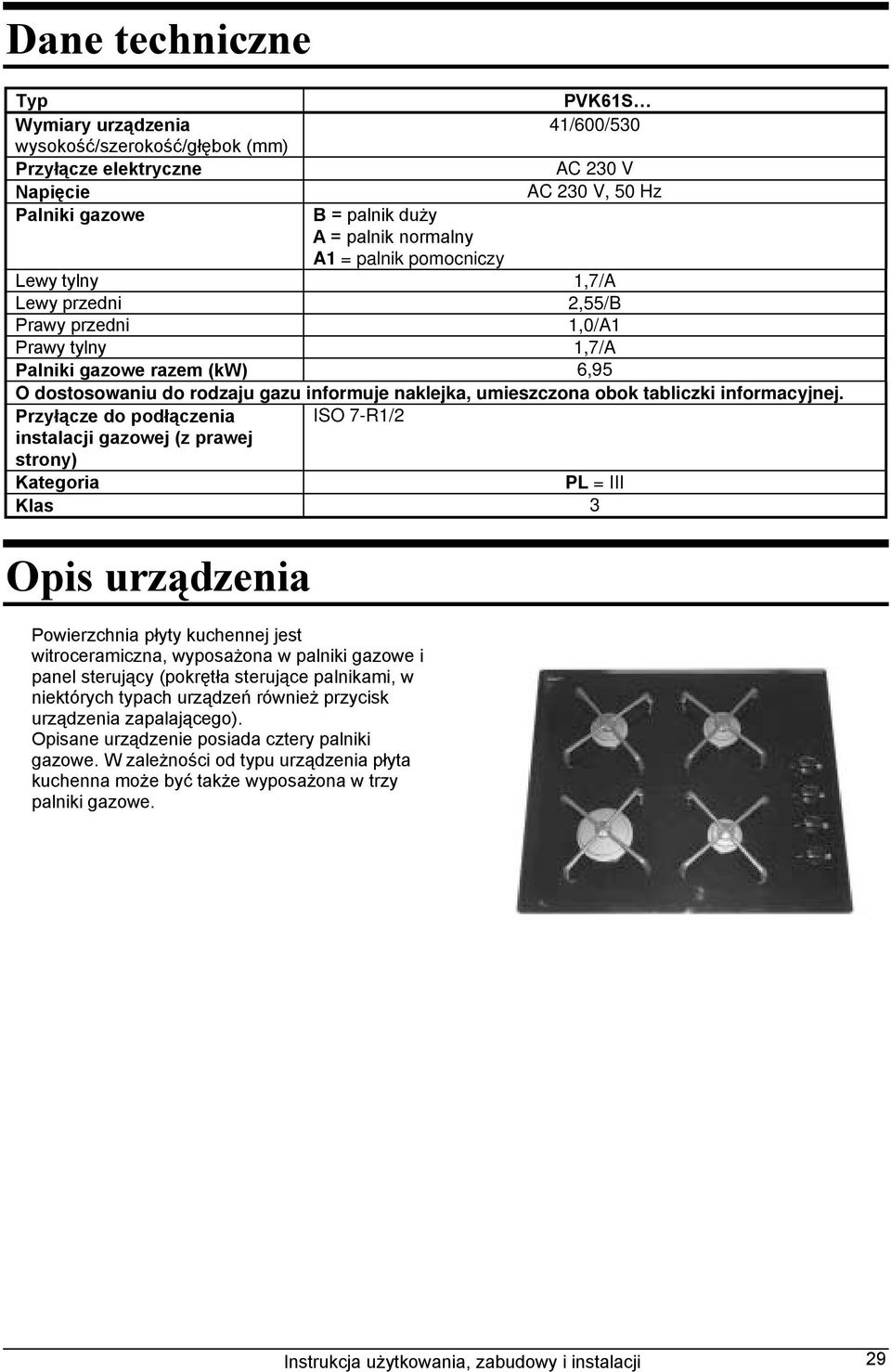

3 Dane techniczne Typ Wymiary urządzenia wysokość/szerokość/głębok (mm) Przyłącze elektryczne Napięcie Palniki gazowe B = palnik duży A = palnik normalny A1 = palnik pomocniczy PVK61S 41/600/530 AC 230 V AC 230 V, 50 Hz Lewy tylny 1,7/A Lewy przedni 2,55/B Prawy przedni 1,0/A1 Prawy tylny 1,7/A Palniki gazowe razem (kw) 6,95 O dostosowaniu do rodzaju gazu informuje naklejka, umieszczona obok tabliczki informacyjnej. Przyłącze do podłączenia ISO 7-R1/2 instalacji gazowej (z prawej strony) Kategoria PL = III Klas 3 Opis urządzenia Powierzchnia płyty kuchennej jest witroceramiczna, wyposażona w palniki gazowe i panel sterujący (pokrętła sterujące palnikami, w niektórych typach urządzeń również przycisk urządzenia zapalającego). Opisane urządzenie posiada cztery palniki gazowe. W zależności od typu urządzenia płyta kuchenna może być także wyposażona w trzy palniki gazowe. Instrukcja użytkowania, zabudowy i instalacji 29

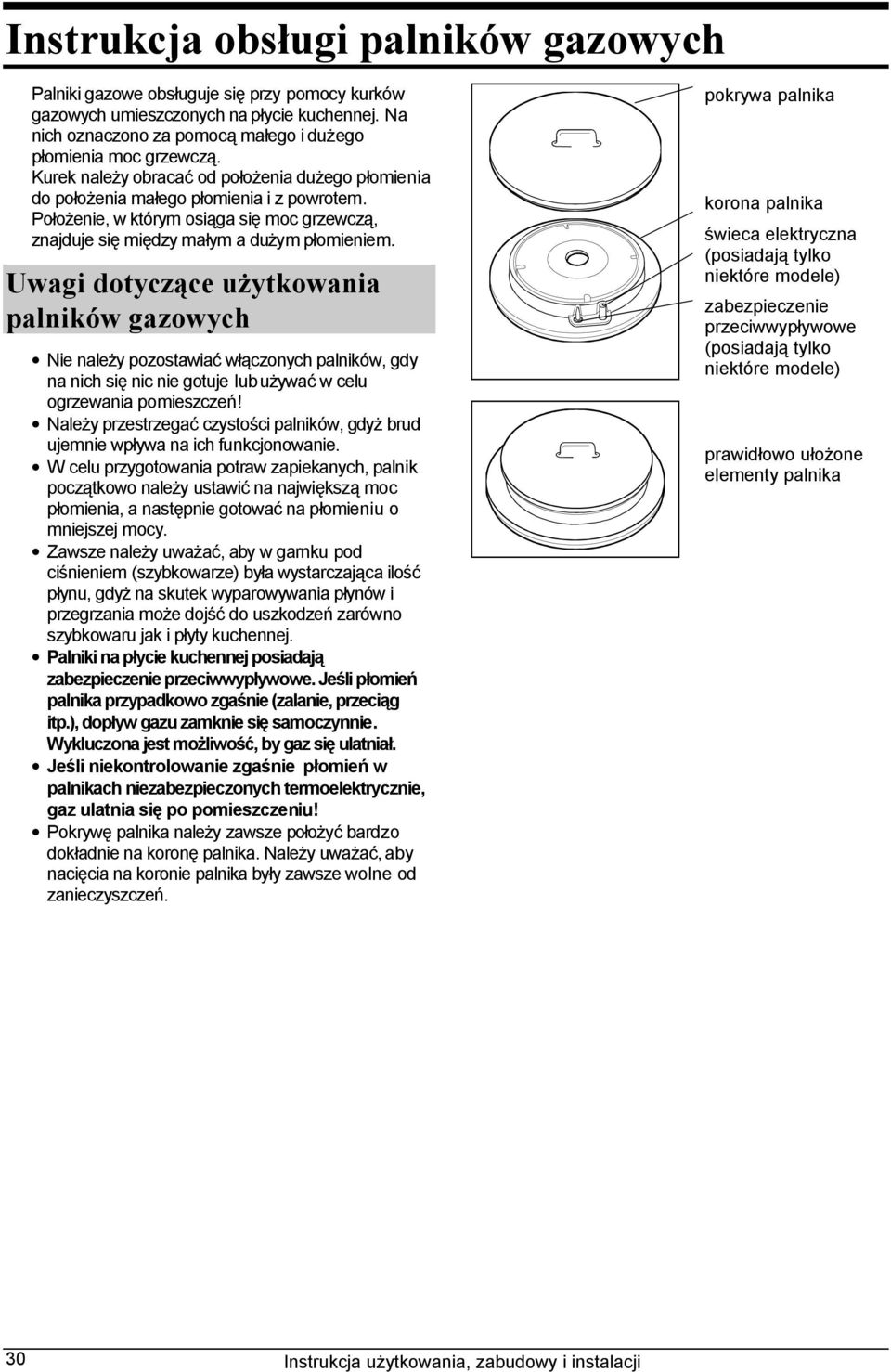

4 Instrukcja obsługi palników gazowych Palniki gazowe obsługuje się przy pomocy kurków gazowych umieszczonych na płycie kuchennej. Na nich oznaczono za pomocą małego i dużego płomienia moc grzewczą. Kurek należy obracać od położenia dużego płomienia do położenia małego płomienia i z powrotem. Położenie, w którym osiąga się moc grzewczą, znajduje się między małym a dużym płomieniem. Uwagi dotyczące użytkowania palników gazowych Nie należy pozostawiać włączonych palników, gdy na nich się nic nie gotuje lub używać w celu ogrzewania pomieszczeń! Należy przestrzegać czystości palników, gdyż brud ujemnie wpływa na ich funkcjonowanie. W celu przygotowania potraw zapiekanych, palnik początkowo należy ustawić na największą moc płomienia, a następnie gotować na płomieniu o mniejszej mocy. Zawsze należy uważać, aby w garnku pod ciśnieniem (szybkowarze) była wystarczająca ilość płynu, gdyż na skutek wyparowywania płynów i przegrzania może dojść do uszkodzeń zarówno szybkowaru jak i płyty kuchennej. Palniki na płycie kuchennej posiadają zabezpieczenie przeciwwypływowe. Jeśli płomień palnika przypadkowo zgaśnie (zalanie, przeciąg itp.), dopływ gazu zamknie się samoczynnie. Wykluczona jest możliwość, by gaz się ulatniał. Jeśli niekontrolowanie zgaśnie płomień w palnikach niezabezpieczonych termoelektrycznie, gaz ulatnia się po pomieszczeniu! Pokrywę palnika należy zawsze położyć bardzo dokładnie na koronę palnika. Należy uważać, aby nacięcia na koronie palnika były zawsze wolne od zanieczyszczeń. pokrywa palnika korona palnika świeca elektryczna (posiadają tylko niektóre modele) zabezpieczenie przeciwwypływowe (posiadają tylko niektóre modele) prawidłowo ułożone elementy palnika 30 Instrukcja użytkowania, zabudowy i instalacji

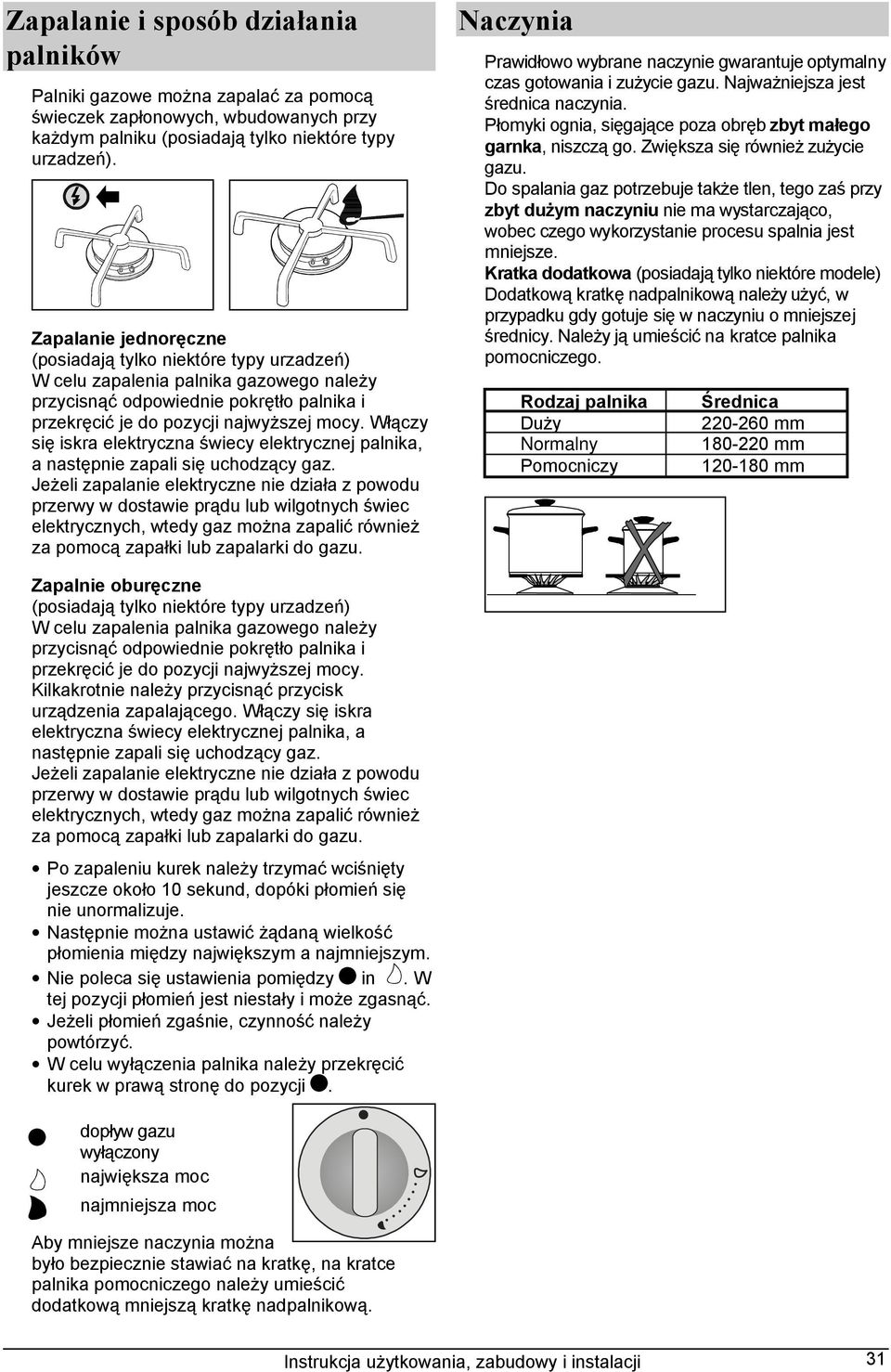

5 Zapalanie i sposób działania palników Palniki gazowe można zapalać za pomocą świeczek zapłonowych, wbudowanych przy każdym palniku (posiadają tylko niektóre typy urzadzeń). Zapalanie jednoręczne (posiadają tylko niektóre typy urzadzeń) W celu zapalenia palnika gazowego należy przycisnąć odpowiednie pokrętło palnika i przekręcić je do pozycji najwyższej mocy. Włączy się iskra elektryczna świecy elektrycznej palnika, a następnie zapali się uchodzący gaz. Jeżeli zapalanie elektryczne nie działa z powodu przerwy w dostawie prądu lub wilgotnych świec elektrycznych, wtedy gaz można zapalić również za pomocą zapałki lub zapalarki do gazu. Naczynia Prawidłowo wybrane naczynie gwarantuje optymalny czas gotowania i zużycie gazu. Najważniejsza jest średnica naczynia. Płomyki ognia, sięgające poza obręb zbyt małego garnka, niszczą go. Zwiększa się również zużycie gazu. Do spalania gaz potrzebuje także tlen, tego zaś przy zbyt dużym naczyniu nie ma wystarczająco, wobec czego wykorzystanie procesu spalnia jest mniejsze. Kratka dodatkowa (posiadają tylko niektóre modele) Dodatkową kratkę nadpalnikową należy użyć, w przypadku gdy gotuje się w naczyniu o mniejszej średnicy. Należy ją umieścić na kratce palnika pomocniczego. Rodzaj palnika Duży Normalny Pomocniczy Średnica mm mm mm Zapalnie oburęczne (posiadają tylko niektóre typy urzadzeń) W celu zapalenia palnika gazowego należy przycisnąć odpowiednie pokrętło palnika i przekręcić je do pozycji najwyższej mocy. Kilkakrotnie należy przycisnąć przycisk urządzenia zapalającego. Włączy się iskra elektryczna świecy elektrycznej palnika, a następnie zapali się uchodzący gaz. Jeżeli zapalanie elektryczne nie działa z powodu przerwy w dostawie prądu lub wilgotnych świec elektrycznych, wtedy gaz można zapalić również za pomocą zapałki lub zapalarki do gazu. Po zapaleniu kurek należy trzymać wciśnięty jeszcze około 10 sekund, dopóki płomień się nie unormalizuje. Następnie można ustawić żądaną wielkość płomienia między największym a najmniejszym. Nie poleca się ustawienia pomiędzy in. W tej pozycji płomień jest niestały i może zgasnąć. Jeżeli płomień zgaśnie, czynność należy powtórzyć. W celu wyłączenia palnika należy przekręcić kurek w prawą stronę do pozycji. dopływ gazu wyłączony największa moc najmniejsza moc Aby mniejsze naczynia można było bezpiecznie stawiać na kratkę, na kratce palnika pomocniczego należy umieścić dodatkową mniejszą kratkę nadpalnikową. Instrukcja użytkowania, zabudowy i instalacji 31

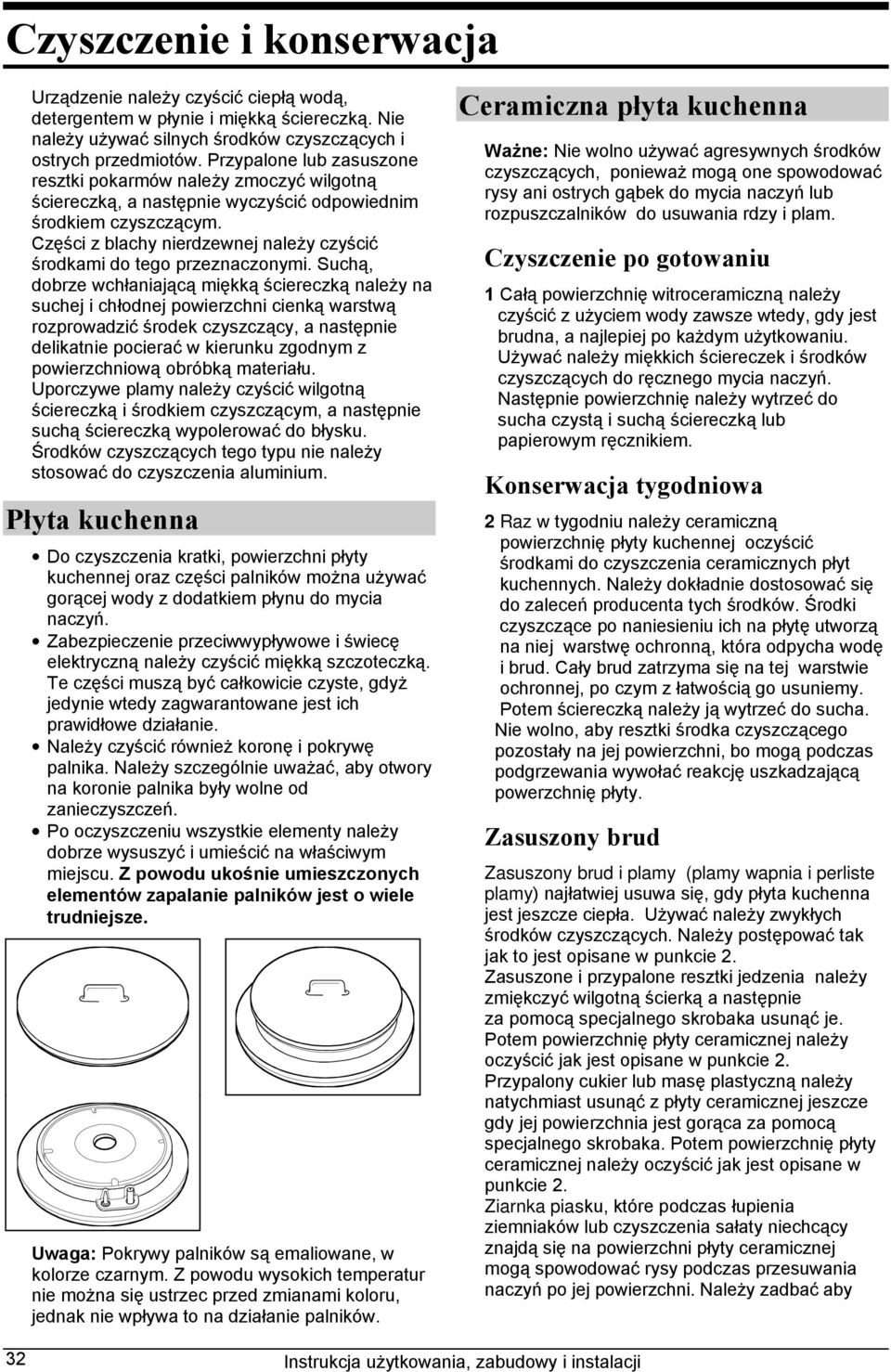

6 Czyszczenie i konserwacja Urządzenie należy czyścić ciepłą wodą, detergentem w płynie i miękką ściereczką. Nie należy używać silnych środków czyszczących i ostrych przedmiotów. Przypalone lub zasuszone resztki pokarmów należy zmoczyć wilgotną ściereczką, a następnie wyczyścić odpowiednim środkiem czyszczącym. Części z blachy nierdzewnej należy czyścić środkami do tego przeznaczonymi. Suchą, dobrze wchłaniającą miękką ściereczką należy na suchej i chłodnej powierzchni cienką warstwą rozprowadzić środek czyszczący, a następnie delikatnie pocierać w kierunku zgodnym z powierzchniową obróbką materiału. Uporczywe plamy należy czyścić wilgotną ściereczką i środkiem czyszczącym, a następnie suchą ściereczką wypolerować do błysku. Środków czyszczących tego typu nie należy stosować do czyszczenia aluminium. Płyta kuchenna Do czyszczenia kratki, powierzchni płyty kuchennej oraz części palników można używać gorącej wody z dodatkiem płynu do mycia naczyń. Zabezpieczenie przeciwwypływowe i świecę elektryczną należy czyścić miękką szczoteczką. Te części muszą być całkowicie czyste, gdyż jedynie wtedy zagwarantowane jest ich prawidłowe działanie. Należy czyścić również koronę i pokrywę palnika. Należy szczególnie uważać, aby otwory na koronie palnika były wolne od zanieczyszczeń. Po oczyszczeniu wszystkie elementy należy dobrze wysuszyć i umieścić na właściwym miejscu. Z powodu ukośnie umieszczonych elementów zapalanie palników jest o wiele trudniejsze. Uwaga: Pokrywy palników są emaliowane, w kolorze czarnym. Z powodu wysokich temperatur nie można się ustrzec przed zmianami koloru, jednak nie wpływa to na działanie palników. Ceramiczna płyta kuchenna Ważne: Nie wolno używać agresywnych środków czyszczących, ponieważ mogą one spowodować rysy ani ostrych gąbek do mycia naczyń lub rozpuszczalników do usuwania rdzy i plam. Czyszczenie po gotowaniu 1 Całą powierzchnię witroceramiczną należy czyścić z użyciem wody zawsze wtedy, gdy jest brudna, a najlepiej po każdym użytkowaniu. Używać należy miękkich ściereczek i środków czyszczących do ręcznego mycia naczyń. Następnie powierzchnię należy wytrzeć do sucha czystą i suchą ściereczką lub papierowym ręcznikiem. Konserwacja tygodniowa 2 Raz w tygodniu należy ceramiczną powierzchnię płyty kuchennej oczyścić środkami do czyszczenia ceramicznych płyt kuchennych. Należy dokładnie dostosować się do zaleceń producenta tych środków. Środki czyszczące po naniesieniu ich na płytę utworzą na niej warstwę ochronną, która odpycha wodę i brud. Cały brud zatrzyma się na tej warstwie ochronnej, po czym z łatwością go usuniemy. Potem ściereczką należy ją wytrzeć do sucha. Nie wolno, aby resztki środka czyszczącego pozostały na jej powierzchni, bo mogą podczas podgrzewania wywołać reakcję uszkadzającą powerzchnię płyty. Zasuszony brud Zasuszony brud i plamy (plamy wapnia i perliste plamy) najłatwiej usuwa się, gdy płyta kuchenna jest jeszcze ciepła. Używać należy zwykłych środków czyszczących. Należy postępować tak jak to jest opisane w punkcie 2. Zasuszone i przypalone resztki jedzenia należy zmiękczyć wilgotną ścierką a następnie za pomocą specjalnego skrobaka usunąć je. Potem powierzchnię płyty ceramicznej należy oczyścić jak jest opisane w punkcie 2. Przypalony cukier lub masę plastyczną należy natychmiast usunąć z płyty ceramicznej jeszcze gdy jej powierzchnia jest gorąca za pomocą specjalnego skrobaka. Potem powierzchnię płyty ceramicznej należy oczyścić jak jest opisane w punkcie 2. Ziarnka piasku, które podczas łupienia ziemniaków lub czyszczenia sałaty niechcący znajdą się na powierzchni płyty ceramicznej mogą spowodować rysy podczas przesuwania naczyń po jej powierzchni. Należy zadbać aby 32 Instrukcja użytkowania, zabudowy i instalacji

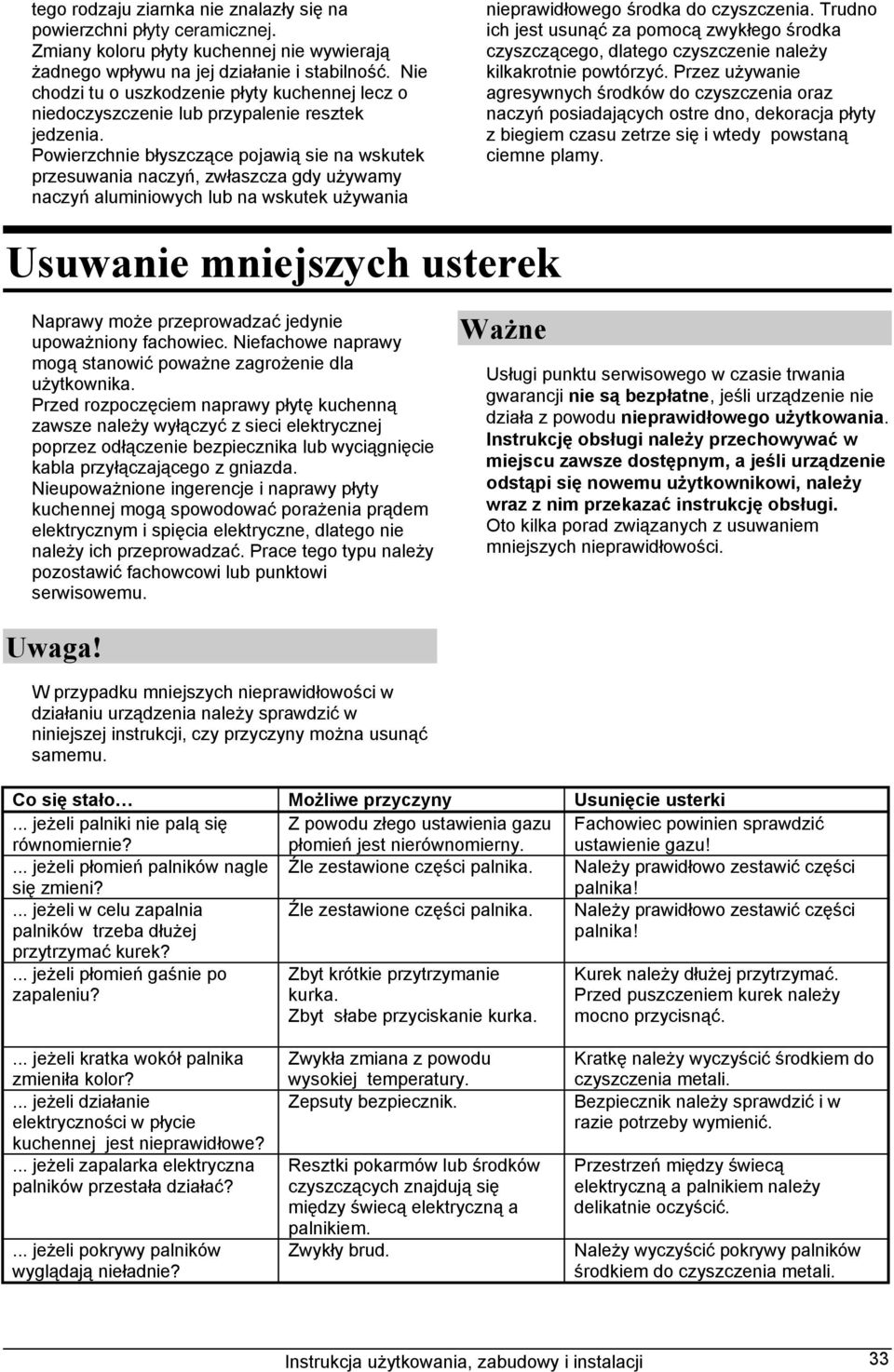

7 tego rodzaju ziarnka nie znalazły się na powierzchni płyty ceramicznej. Zmiany koloru płyty kuchennej nie wywierają żadnego wpływu na jej działanie i stabilność. Nie chodzi tu o uszkodzenie płyty kuchennej lecz o niedoczyszczenie lub przypalenie resztek jedzenia. Powierzchnie błyszczące pojawią sie na wskutek przesuwania naczyń, zwłaszcza gdy używamy naczyń aluminiowych lub na wskutek używania nieprawidłowego środka do czyszczenia. Trudno ich jest usunąć za pomocą zwykłego środka czyszczącego, dlatego czyszczenie należy kilkakrotnie powtórzyć. Przez używanie agresywnych środków do czyszczenia oraz naczyń posiadających ostre dno, dekoracja płyty z biegiem czasu zetrze się i wtedy powstaną ciemne plamy. Usuwanie mniejszych usterek Naprawy może przeprowadzać jedynie upoważniony fachowiec. Niefachowe naprawy mogą stanowić poważne zagrożenie dla użytkownika. Przed rozpoczęciem naprawy płytę kuchenną zawsze należy wyłączyć z sieci elektrycznej poprzez odłączenie bezpiecznika lub wyciągnięcie kabla przyłączającego z gniazda. Nieupoważnione ingerencje i naprawy płyty kuchennej mogą spowodować porażenia prądem elektrycznym i spięcia elektryczne, dlatego nie należy ich przeprowadzać. Prace tego typu należy pozostawić fachowcowi lub punktowi serwisowemu. Ważne Usługi punktu serwisowego w czasie trwania gwarancji nie są bezpłatne, jeśli urządzenie nie działa z powodu nieprawidłowego użytkowania. Instrukcję obsługi należy przechowywać w miejscu zawsze dostępnym, a jeśli urządzenie odstąpi się nowemu użytkownikowi, należy wraz z nim przekazać instrukcję obsługi. Oto kilka porad związanych z usuwaniem mniejszych nieprawidłowości. Uwaga! W przypadku mniejszych nieprawidłowości w działaniu urządzenia należy sprawdzić w niniejszej instrukcji, czy przyczyny można usunąć samemu. Co się stało Możliwe przyczyny Usunięcie usterki... jeżeli palniki nie palą się równomiernie? Z powodu złego ustawienia gazu płomień jest nierównomierny. Fachowiec powinien sprawdzić ustawienie gazu!... jeżeli płomień palników nagle się zmieni? Źle zestawione części palnika. Należy prawidłowo zestawić części palnika!... jeżeli w celu zapalnia palników trzeba dłużej przytrzymać kurek? Źle zestawione części palnika. Należy prawidłowo zestawić części palnika!... jeżeli płomień gaśnie po zapaleniu? Zbyt krótkie przytrzymanie kurka. Zbyt słabe przyciskanie kurka. Kurek należy dłużej przytrzymać. Przed puszczeniem kurek należy mocno przycisnąć.... jeżeli kratka wokół palnika zmieniła kolor?... jeżeli działanie elektryczności w płycie kuchennej jest nieprawidłowe?... jeżeli zapalarka elektryczna palników przestała działać?... jeżeli pokrywy palników wyglądają nieładnie? Zwykła zmiana z powodu wysokiej temperatury. Zepsuty bezpiecznik. Resztki pokarmów lub środków czyszczących znajdują się między świecą elektryczną a palnikiem. Zwykły brud. Kratkę należy wyczyścić środkiem do czyszczenia metali. Bezpiecznik należy sprawdzić i w razie potrzeby wymienić. Przestrzeń między świecą elektryczną a palnikiem należy delikatnie oczyścić. Należy wyczyścić pokrywy palników środkiem do czyszczenia metali. Instrukcja użytkowania, zabudowy i instalacji 33

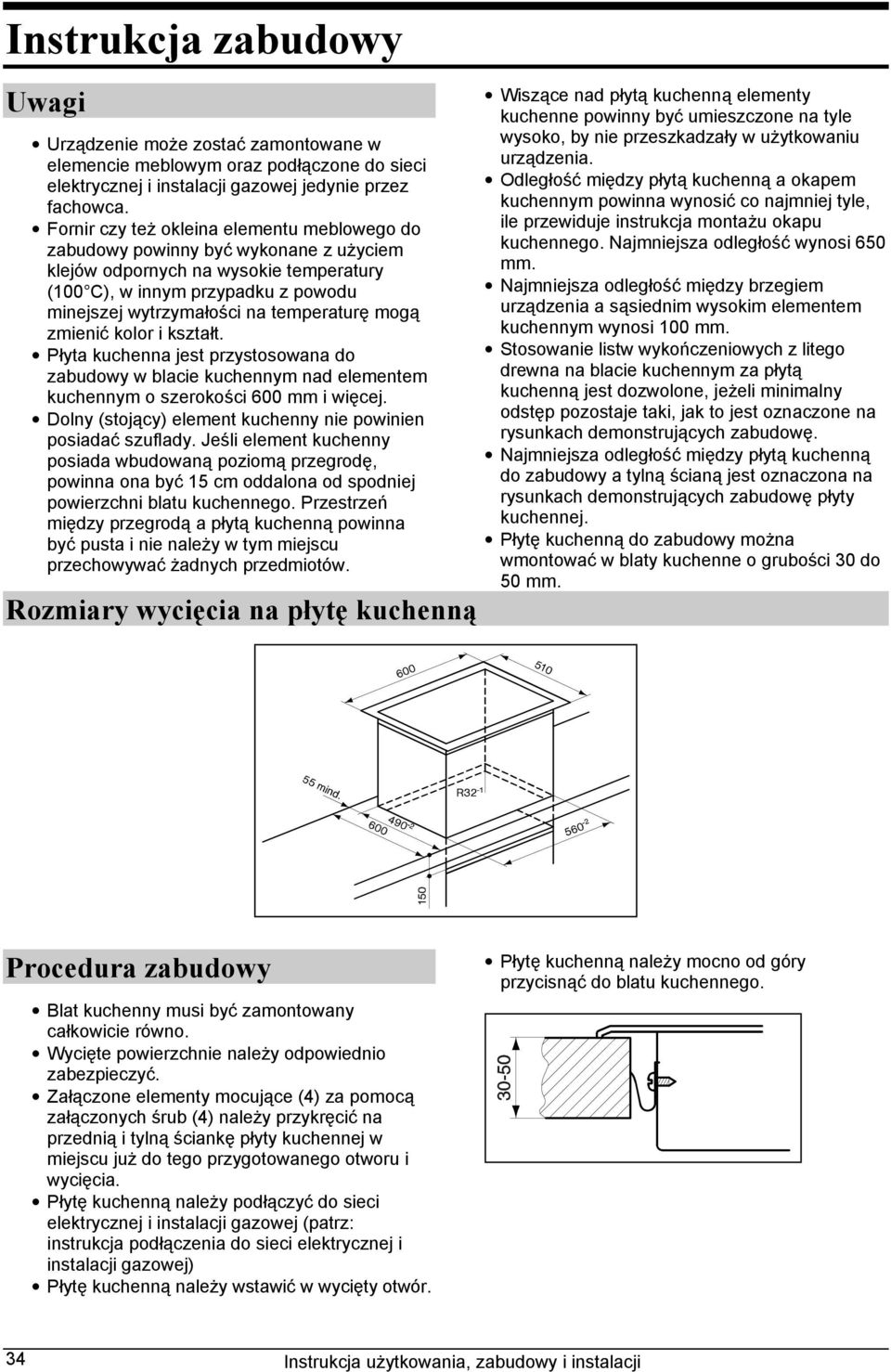

8 Instrukcja zabudowy Uwagi Urządzenie może zostać zamontowane w elemencie meblowym oraz podłączone do sieci elektrycznej i instalacji gazowej jedynie przez fachowca. Fornir czy też okleina elementu meblowego do zabudowy powinny być wykonane z użyciem klejów odpornych na wysokie temperatury (100 C), w innym przypadku z powodu minejszej wytrzymałości na temperaturę mogą zmienić kolor i kształt. Płyta kuchenna jest przystosowana do zabudowy w blacie kuchennym nad elementem kuchennym o szerokości 600 mm i więcej. Dolny (stojący) element kuchenny nie powinien posiadać szuflady. Jeśli element kuchenny posiada wbudowaną poziomą przegrodę, powinna ona być 15 cm oddalona od spodniej powierzchni blatu kuchennego. Przestrzeń między przegrodą a płytą kuchenną powinna być pusta i nie należy w tym miejscu przechowywać żadnych przedmiotów. Rozmiary wycięcia na płytę kuchenną Wiszące nad płytą kuchenną elementy kuchenne powinny być umieszczone na tyle wysoko, by nie przeszkadzały w użytkowaniu urządzenia. Odległość między płytą kuchenną a okapem kuchennym powinna wynosić co najmniej tyle, ile przewiduje instrukcja montażu okapu kuchennego. Najmniejsza odległość wynosi 650 mm. Najmniejsza odległość między brzegiem urządzenia a sąsiednim wysokim elementem kuchennym wynosi 100 mm. Stosowanie listw wykończeniowych z litego drewna na blacie kuchennym za płytą kuchenną jest dozwolone, jeżeli minimalny odstęp pozostaje taki, jak to jest oznaczone na rysunkach demonstrujących zabudowę. Najmniejsza odległość między płytą kuchenną do zabudowy a tylną ścianą jest oznaczona na rysunkach demonstrujących zabudowę płyty kuchennej. Płytę kuchenną do zabudowy można wmontować w blaty kuchenne o grubości 30 do 50 mm. Procedura zabudowy Blat kuchenny musi być zamontowany całkowicie równo. Wycięte powierzchnie należy odpowiednio zabezpieczyć. Załączone elementy mocujące (4) za pomocą załączonych śrub (4) należy przykręcić na przednią i tylną ściankę płyty kuchennej w miejscu już do tego przygotowanego otworu i wycięcia. Płytę kuchenną należy podłączyć do sieci elektrycznej i instalacji gazowej (patrz: instrukcja podłączenia do sieci elektrycznej i instalacji gazowej) Płytę kuchenną należy wstawić w wycięty otwór. Płytę kuchenną należy mocno od góry przycisnąć do blatu kuchennego. 34 Instrukcja użytkowania, zabudowy i instalacji

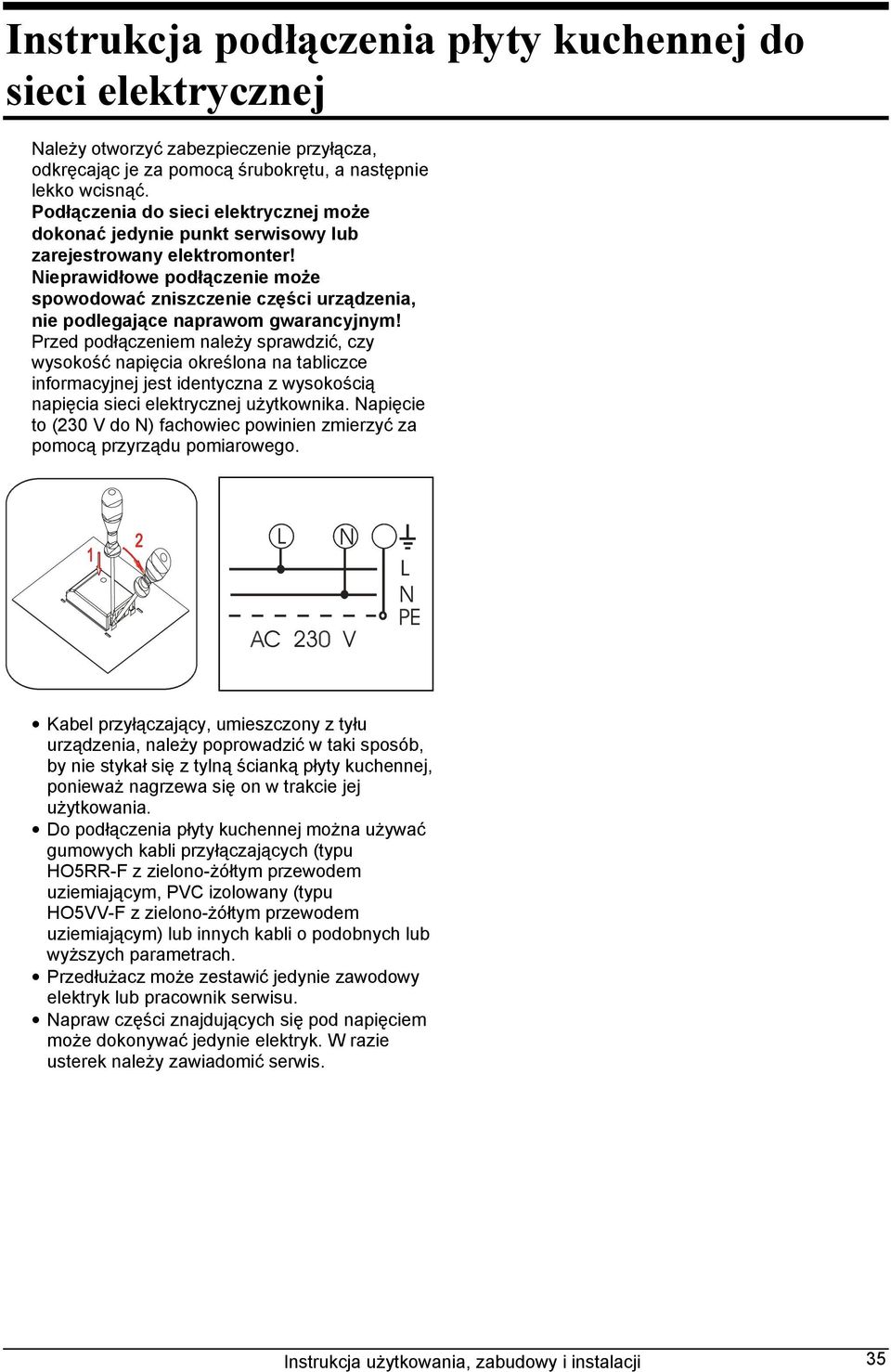

9 Instrukcja podłączenia płyty kuchennej do sieci elektrycznej Należy otworzyć zabezpieczenie przyłącza, odkręcając je za pomocą śrubokrętu, a następnie lekko wcisnąć. Podłączenia do sieci elektrycznej może dokonać jedynie punkt serwisowy lub zarejestrowany elektromonter! Nieprawidłowe podłączenie może spowodować zniszczenie części urządzenia, nie podlegające naprawom gwarancyjnym! Przed podłączeniem należy sprawdzić, czy wysokość napięcia określona na tabliczce informacyjnej jest identyczna z wysokością napięcia sieci elektrycznej użytkownika. Napięcie to (230 V do N) fachowiec powinien zmierzyć za pomocą przyrządu pomiarowego. Kabel przyłączający, umieszczony z tyłu urządzenia, należy poprowadzić w taki sposób, by nie stykał się z tylną ścianką płyty kuchennej, ponieważ nagrzewa się on w trakcie jej użytkowania. Do podłączenia płyty kuchennej można używać gumowych kabli przyłączających (typu HO5RR-F z zielono-żółtym przewodem uziemiającym, PVC izolowany (typu HO5VV-F z zielono-żółtym przewodem uziemiającym) lub innych kabli o podobnych lub wyższych parametrach. Przedłużacz może zestawić jedynie zawodowy elektryk lub pracownik serwisu. Napraw części znajdujących się pod napięciem może dokonywać jedynie elektryk. W razie usterek należy zawiadomić serwis. Instrukcja użytkowania, zabudowy i instalacji 35

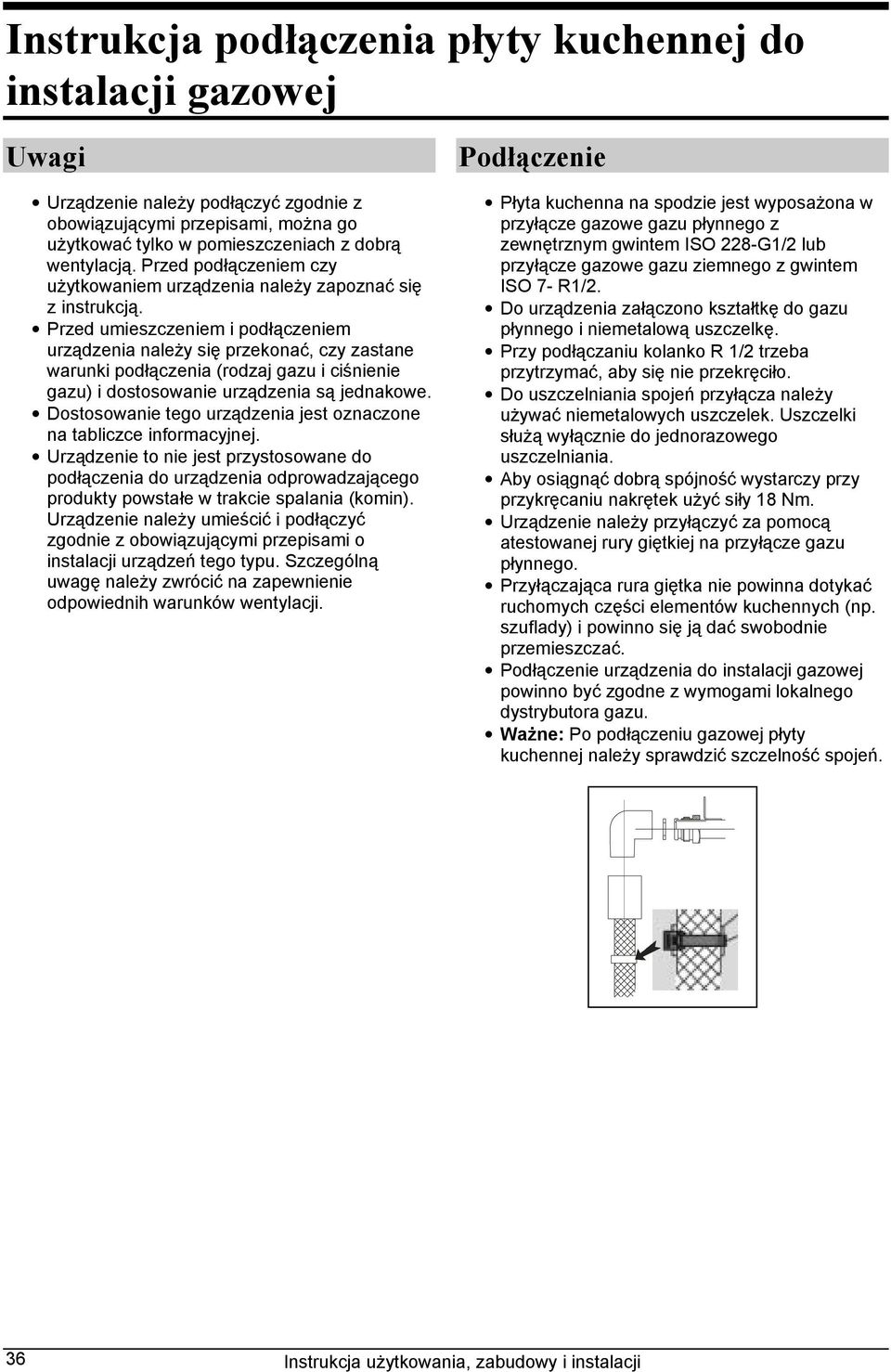

10 Instrukcja podłączenia płyty kuchennej do instalacji gazowej Uwagi Urządzenie należy podłączyć zgodnie z obowiązującymi przepisami, można go użytkować tylko w pomieszczeniach z dobrą wentylacją. Przed podłączeniem czy użytkowaniem urządzenia należy zapoznać się z instrukcją. Przed umieszczeniem i podłączeniem urządzenia należy się przekonać, czy zastane warunki podłączenia (rodzaj gazu i ciśnienie gazu) i dostosowanie urządzenia są jednakowe. Dostosowanie tego urządzenia jest oznaczone na tabliczce informacyjnej. Urządzenie to nie jest przystosowane do podłączenia do urządzenia odprowadzającego produkty powstałe w trakcie spalania (komin). Urządzenie należy umieścić i podłączyć zgodnie z obowiązującymi przepisami o instalacji urządzeń tego typu. Szczególną uwagę należy zwrócić na zapewnienie odpowiednih warunków wentylacji. Podłączenie Płyta kuchenna na spodzie jest wyposażona w przyłącze gazowe gazu płynnego z zewnętrznym gwintem ISO 228-G1/2 lub przyłącze gazowe gazu ziemnego z gwintem ISO 7- R1/2. Do urządzenia załączono kształtkę do gazu płynnego i niemetalową uszczelkę. Przy podłączaniu kolanko R 1/2 trzeba przytrzymać, aby się nie przekręciło. Do uszczelniania spojeń przyłącza należy używać niemetalowych uszczelek. Uszczelki służą wyłącznie do jednorazowego uszczelniania. Aby osiągnąć dobrą spójność wystarczy przy przykręcaniu nakrętek użyć siły 18 Nm. Urządzenie należy przyłączyć za pomocą atestowanej rury giętkiej na przyłącze gazu płynnego. Przyłączająca rura giętka nie powinna dotykać ruchomych części elementów kuchennych (np. szuflady) i powinno się ją dać swobodnie przemieszczać. Podłączenie urządzenia do instalacji gazowej powinno być zgodne z wymogami lokalnego dystrybutora gazu. Ważne: Po podłączeniu gazowej płyty kuchennej należy sprawdzić szczelność spojeń. 36 Instrukcja użytkowania, zabudowy i instalacji

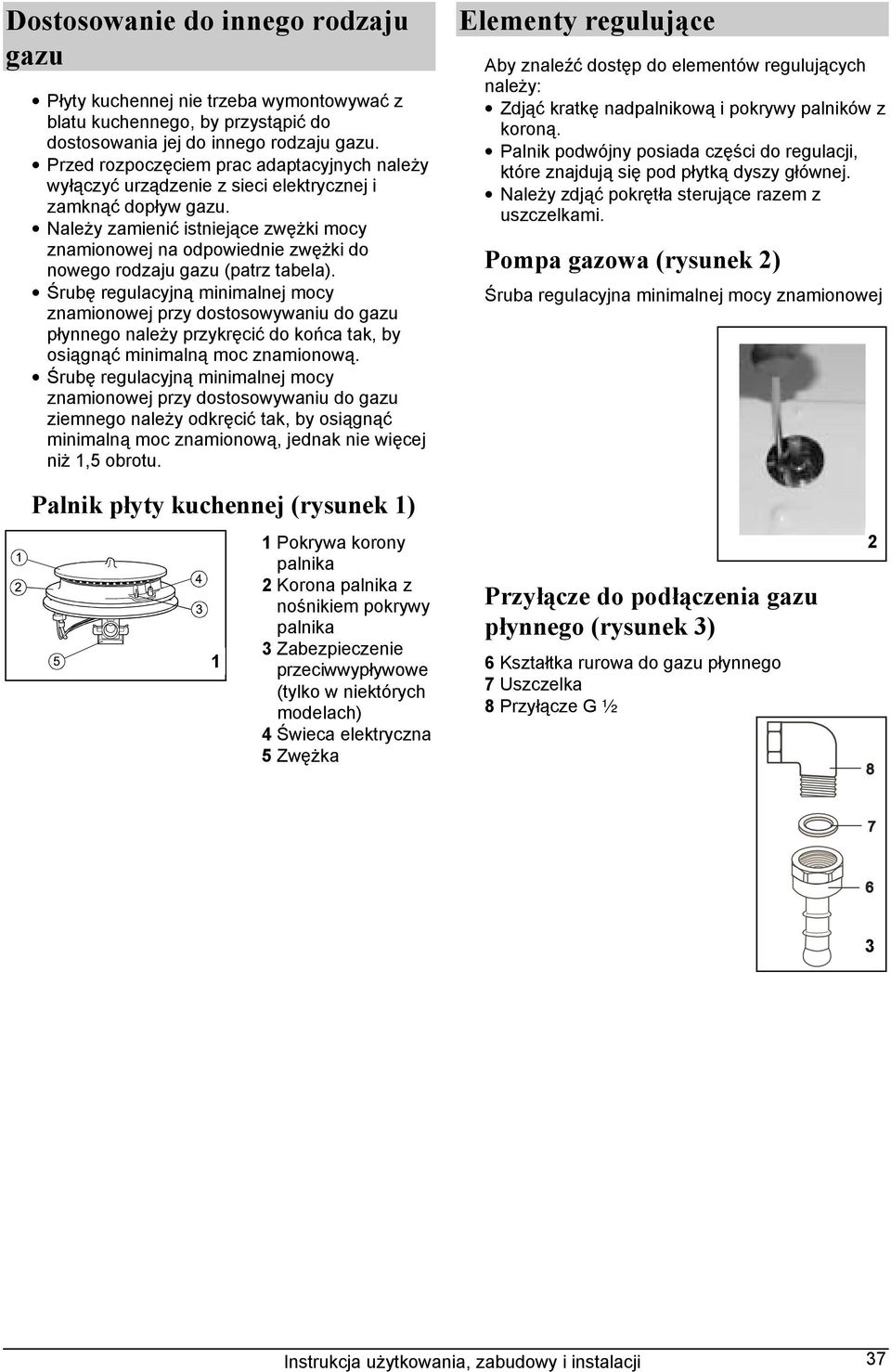

11 Dostosowanie do innego rodzaju gazu Płyty kuchennej nie trzeba wymontowywać z blatu kuchennego, by przystąpić do dostosowania jej do innego rodzaju gazu. Przed rozpoczęciem prac adaptacyjnych należy wyłączyć urządzenie z sieci elektrycznej i zamknąć dopływ gazu. Należy zamienić istniejące zwężki mocy znamionowej na odpowiednie zwężki do nowego rodzaju gazu (patrz tabela). Śrubę regulacyjną minimalnej mocy znamionowej przy dostosowywaniu do gazu płynnego należy przykręcić do końca tak, by osiągnąć minimalną moc znamionową. Śrubę regulacyjną minimalnej mocy znamionowej przy dostosowywaniu do gazu ziemnego należy odkręcić tak, by osiągnąć minimalną moc znamionową, jednak nie więcej niż 1,5 obrotu. Elementy regulujące Aby znaleźć dostęp do elementów regulujących należy: Zdjąć kratkę nadpalnikową i pokrywy palników z koroną. Palnik podwójny posiada części do regulacji, które znajdują się pod płytką dyszy głównej. Należy zdjąć pokrętła sterujące razem z uszczelkami. Pompa gazowa (rysunek 2) Śruba regulacyjna minimalnej mocy znamionowej Palnik płyty kuchennej (rysunek 1) 1 1 Pokrywa korony palnika 2 Korona palnika z nośnikiem pokrywy palnika 3 Zabezpieczenie przeciwwypływowe (tylko w niektórych modelach) 4 Świeca elektryczna 5 Zwężka Przyłącze do podłączenia gazu płynnego (rysunek 3) 6 Kształtka rurowa do gazu płynnego 7 Uszczelka 8 Przyłącze G ½ 2 3 Instrukcja użytkowania, zabudowy i instalacji 37

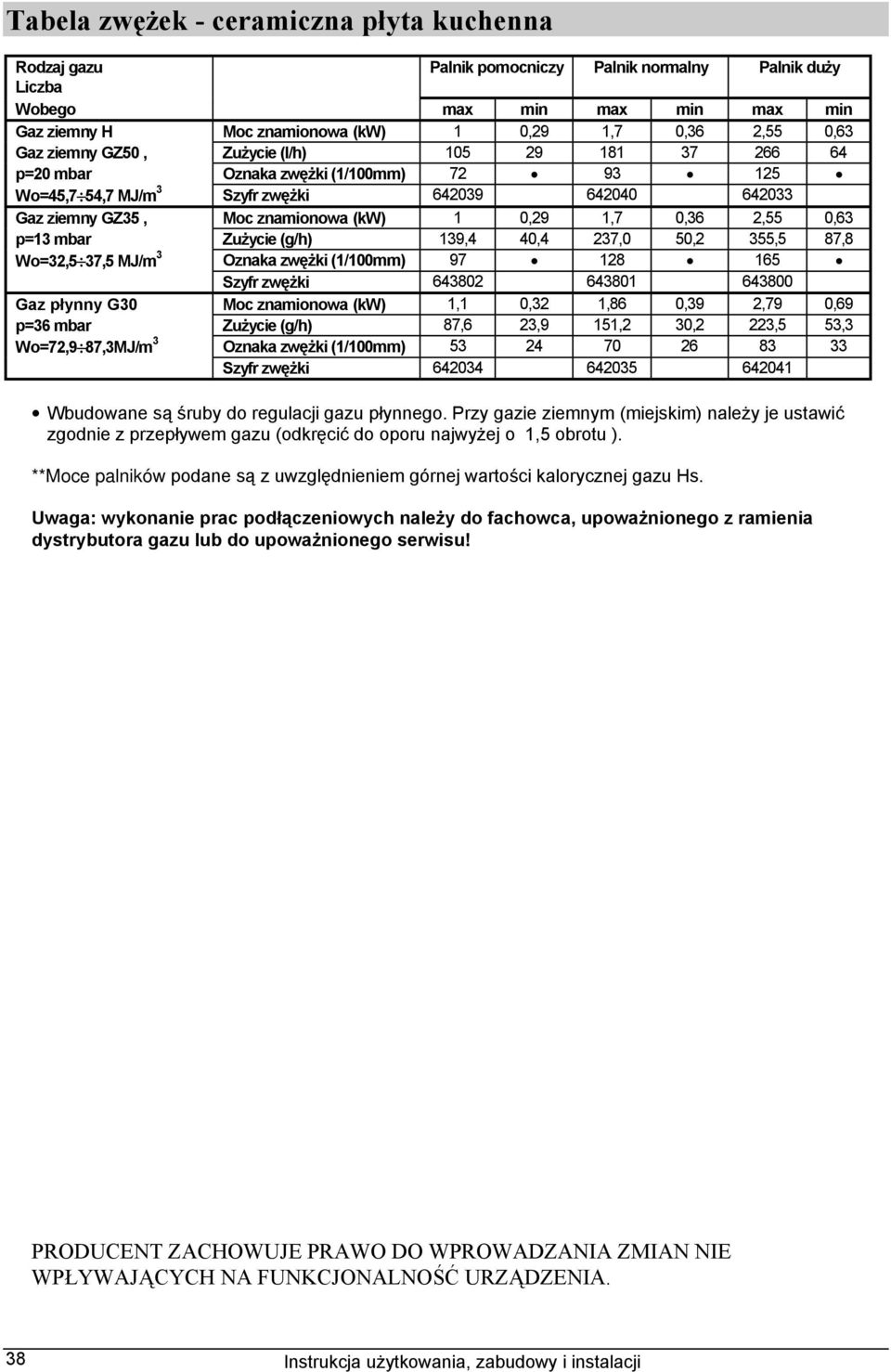

12 Tabela zwężek - ceramiczna płyta kuchenna Rodzaj gazu Liczba Palnik pomocniczy Palnik normalny Palnik duży Wobego max min max min max min Gaz ziemny H Moc znamionowa (kw) 1 0,29 1,7 0,36 2,55 0,63 Gaz ziemny GZ50, Zużycie (l/h) p=20 mbar Oznaka zwężki (1/100mm) Wo=45,7 54,7 MJ/m 3 Szyfr zwężki Gaz ziemny GZ35, Moc znamionowa (kw) 1 0,29 1,7 0,36 2,55 0,63 p=13 mbar Zużycie (g/h) 139,4 40,4 237,0 50,2 355,5 87,8 Wo=32,5 37,5 MJ/m 3 Oznaka zwężki (1/100mm) Szyfr zwężki Gaz płynny G30 Moc znamionowa (kw) 1,1 0,32 1,86 0,39 2,79 0,69 p=36 mbar Zużycie (g/h) 87,6 23,9 151,2 30,2 223,5 53,3 Wo=72,9 87,3MJ/m 3 Oznaka zwężki (1/100mm) Szyfr zwężki Wbudowane są śruby do regulacji gazu płynnego. Przy gazie ziemnym (miejskim) należy je ustawić zgodnie z przepływem gazu (odkręcić do oporu najwyżej o 1,5 obrotu ). **Moce palników podane są z uwzględnieniem górnej wartości kalorycznej gazu Hs. Uwaga: wykonanie prac podłączeniowych należy do fachowca, upoważnionego z ramienia dystrybutora gazu lub do upoważnionego serwisu! PRODUCENT ZACHOWUJE PRAWO DO WPROWADZANIA ZMIAN NIE WPŁYWAJĄCYCH NA FUNKCJONALNOŚĆ URZĄDZENIA. 38 Instrukcja użytkowania, zabudowy i instalacji
