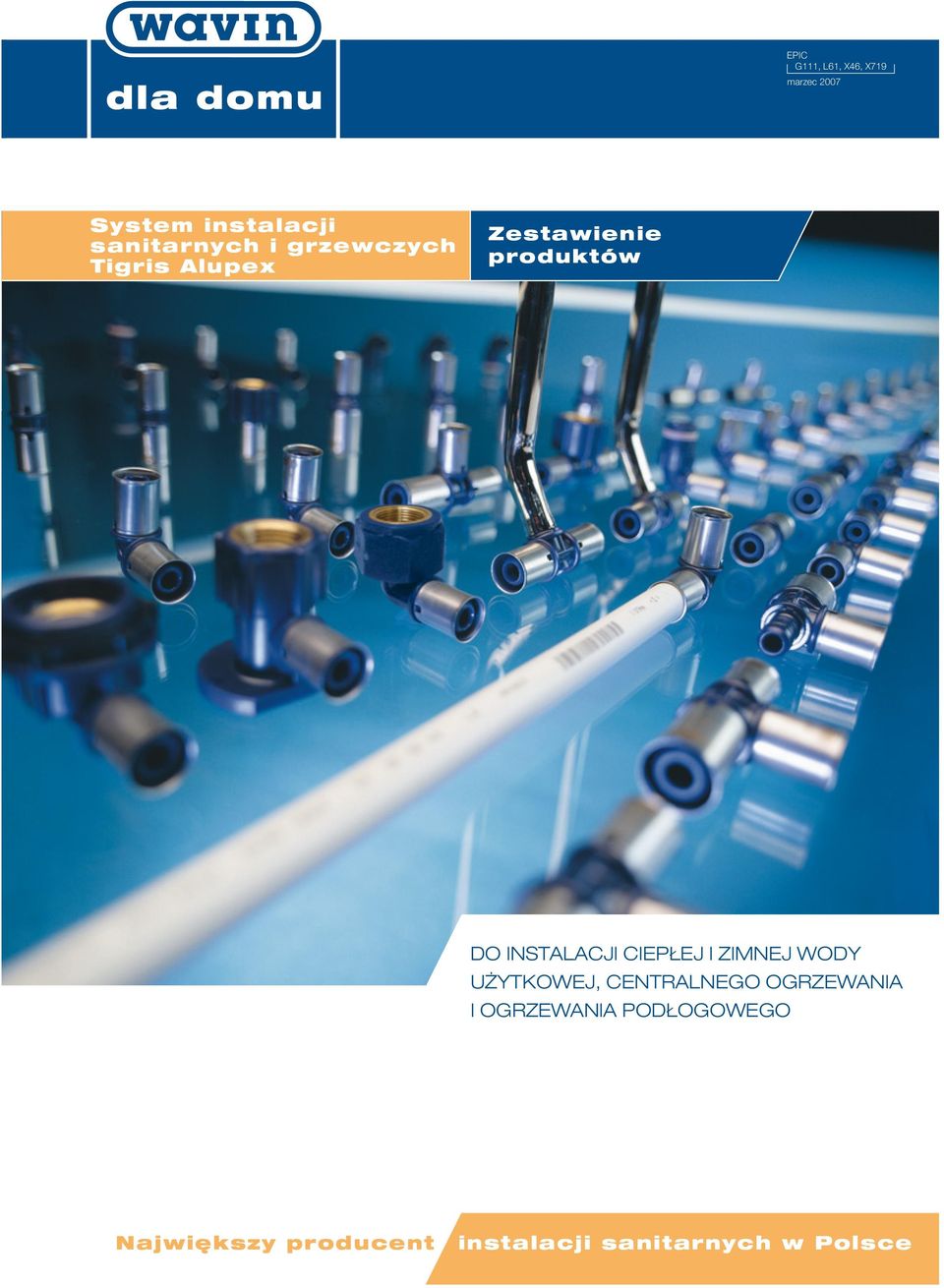

1 EPIC G111, 61, X46, X719 marzec 07 System instalacji sanitarnych i grzewczych estawienie produktów DO INSTAACJI CIEPŁEJ I IMNEJ WODY UŻYTKOWEJ, CENTRANEGO OGREWANIA I OGREWANIA PODŁOGOWEGO Największy producent instalacji sanitarnych w Polsce

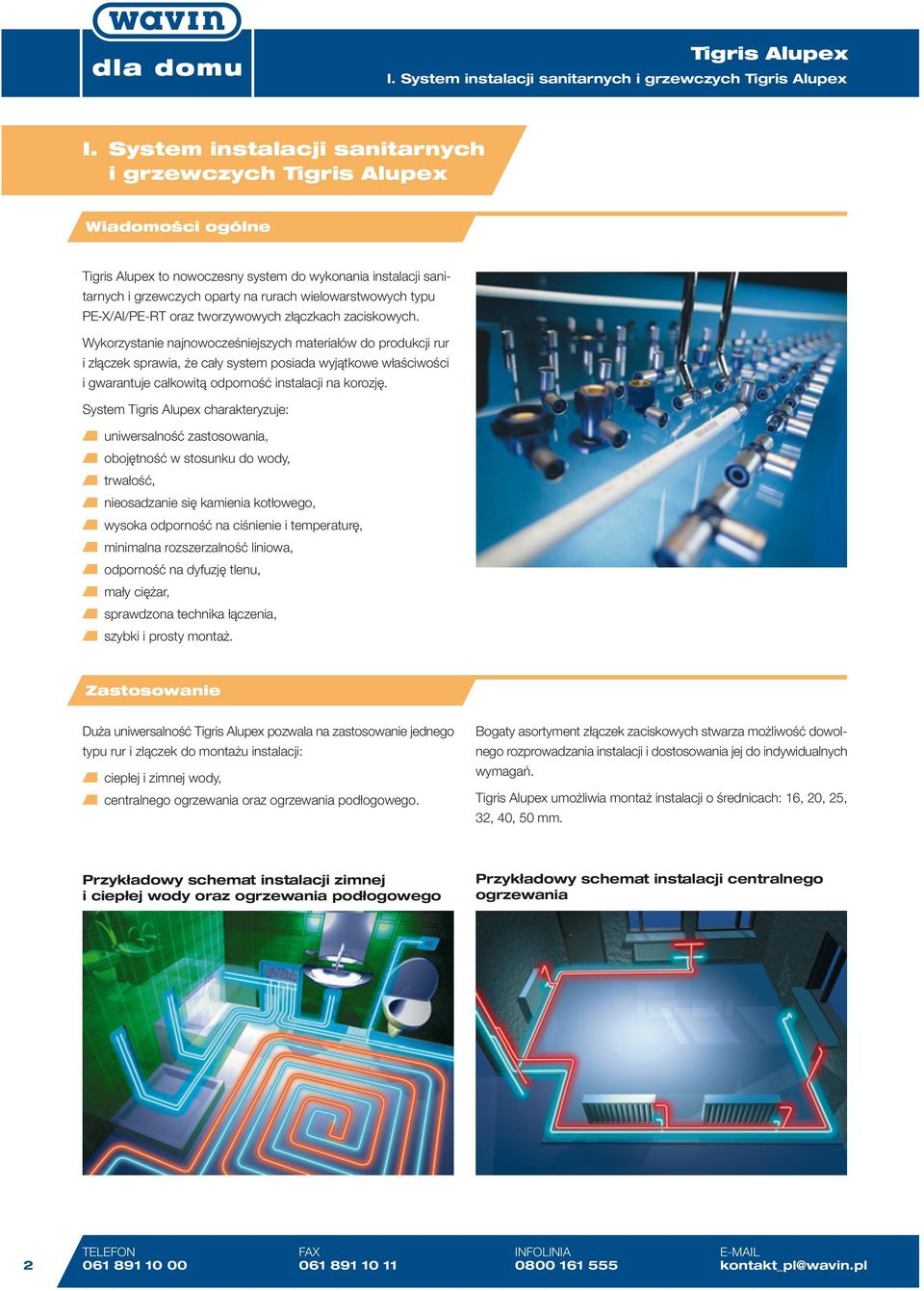

2 I. System instalacji sanitarnych i grzewczych I. System instalacji sanitarnych i grzewczych Wiadomości ogólne to nowoczesny system do wykonania instalacji sanitarnych i grzewczych oparty na rurach wielowarstwowych typu PE X/Al/PE-RT oraz tworzywowych złączkach zaciskowych. Wykorzystanie najnowocześniejszych materiałów do produkcji rur i złączek sprawia, że cały system posiada wyjątkowe właściwości i gwarantuje całkowitą odporność instalacji na korozję. System charakteryzuje: uniwersalność zastosowania, obojętność w stosunku do wody, trwałość, nieosadzanie się kamienia kotłowego, wysoka odporność na ciśnienie i temperaturę, minimalna rozszerzalność liniowa, odporność na dyfuzję tlenu, mały ciężar, sprawdzona technika łączenia, szybki i prosty montaż. astosowanie Duża uniwersalność pozwala na zastosowanie jednego typu rur i złączek do montażu instalacji: ciepłej i zimnej wody, centralnego ogrzewania oraz ogrzewania podłogowego. Bogaty asortyment złączek zaciskowych stwarza możliwość dowolnego rozprowadzania instalacji i dostosowania jej do indywidualnych wymagań. umożliwia montaż instalacji o średnicach:,,,,, 50 mm. Przykładowy schemat instalacji zimnej i ciepłej wody oraz ogrzewania podłogowego Przykładowy schemat instalacji centralnego ogrzewania 2 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

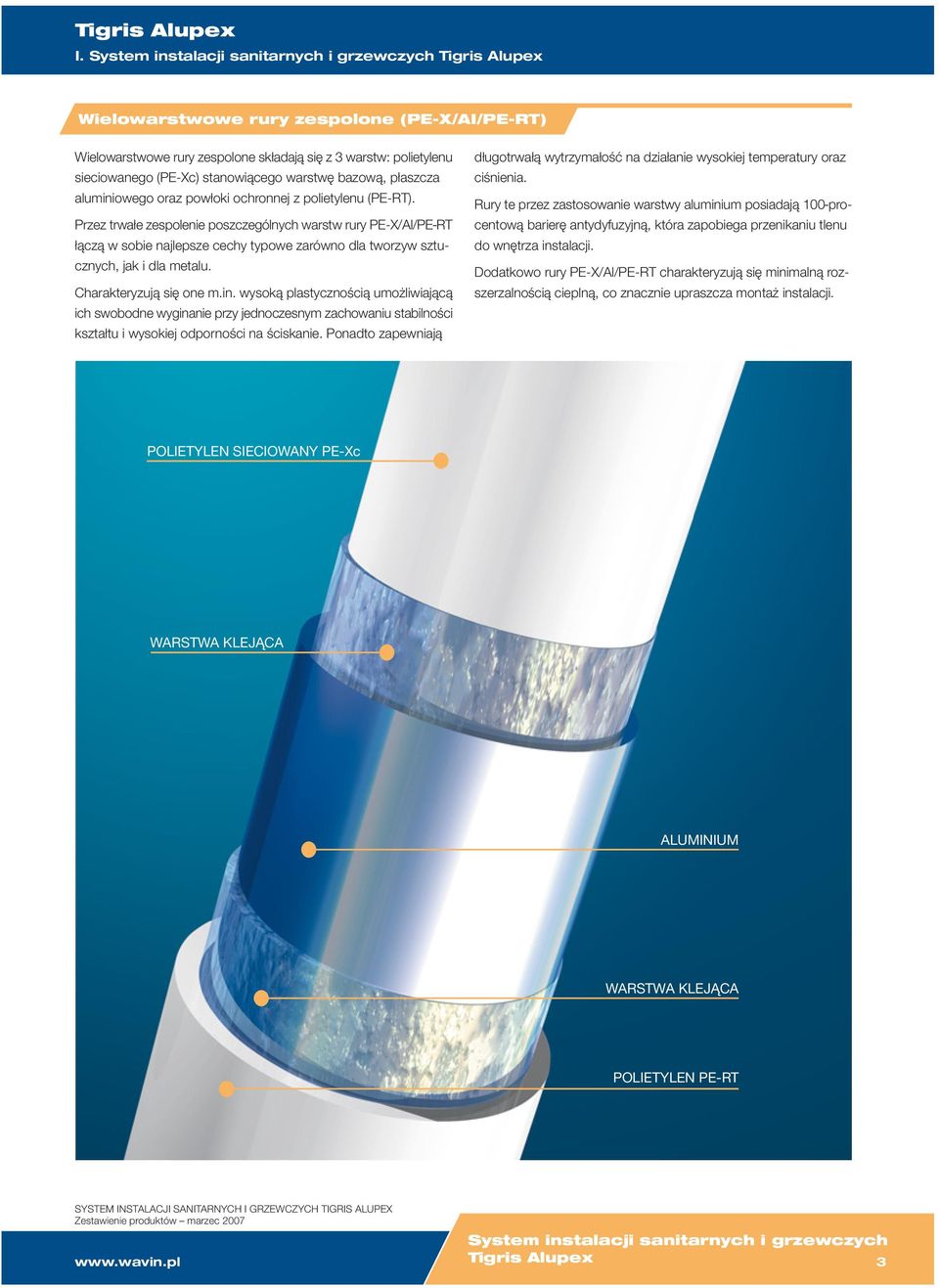

3 I. System instalacji sanitarnych i grzewczych Wielowarstwowe rury zespolone (PE-X/AI/PE-RT) Wielowarstwowe rury zespolone składają się z 3 warstw: polietylenu sieciowanego (PE-Xc) stanowiącego warstwę bazową, płaszcza aluminiowego oraz powłoki ochronnej z polietylenu (PE-RT). Przez trwałe zespolenie poszczególnych warstw rury PE-X/Al/PE RT łączą w sobie najlepsze cechy typowe zarówno dla tworzyw sztucznych, jak i dla metalu. Charakteryzują się one m.in. wysoką plastycznością umożliwiającą ich swobodne wyginanie przy jednoczesnym zachowaniu stabilności kształtu i wysokiej odporności na ściskanie. Ponadto zapewniają długotrwałą wytrzymałość na działanie wysokiej temperatury oraz ciśnienia. Rury te przez zastosowanie warstwy aluminium posiadają 100 procentową barierę antydyfuzyjną, która zapobiega przenikaniu tlenu do wnętrza instalacji. Dodatkowo rury PE-X/Al/PE-RT charakteryzują się minimalną rozszerzalnością cieplną, co znacznie upraszcza montaż instalacji. POIETYEN SIECIOWANY PE-Xc WARSTWA KEJĄCA AUMINIUM WARSTWA KEJĄCA POIETYEN PE-RT SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 3

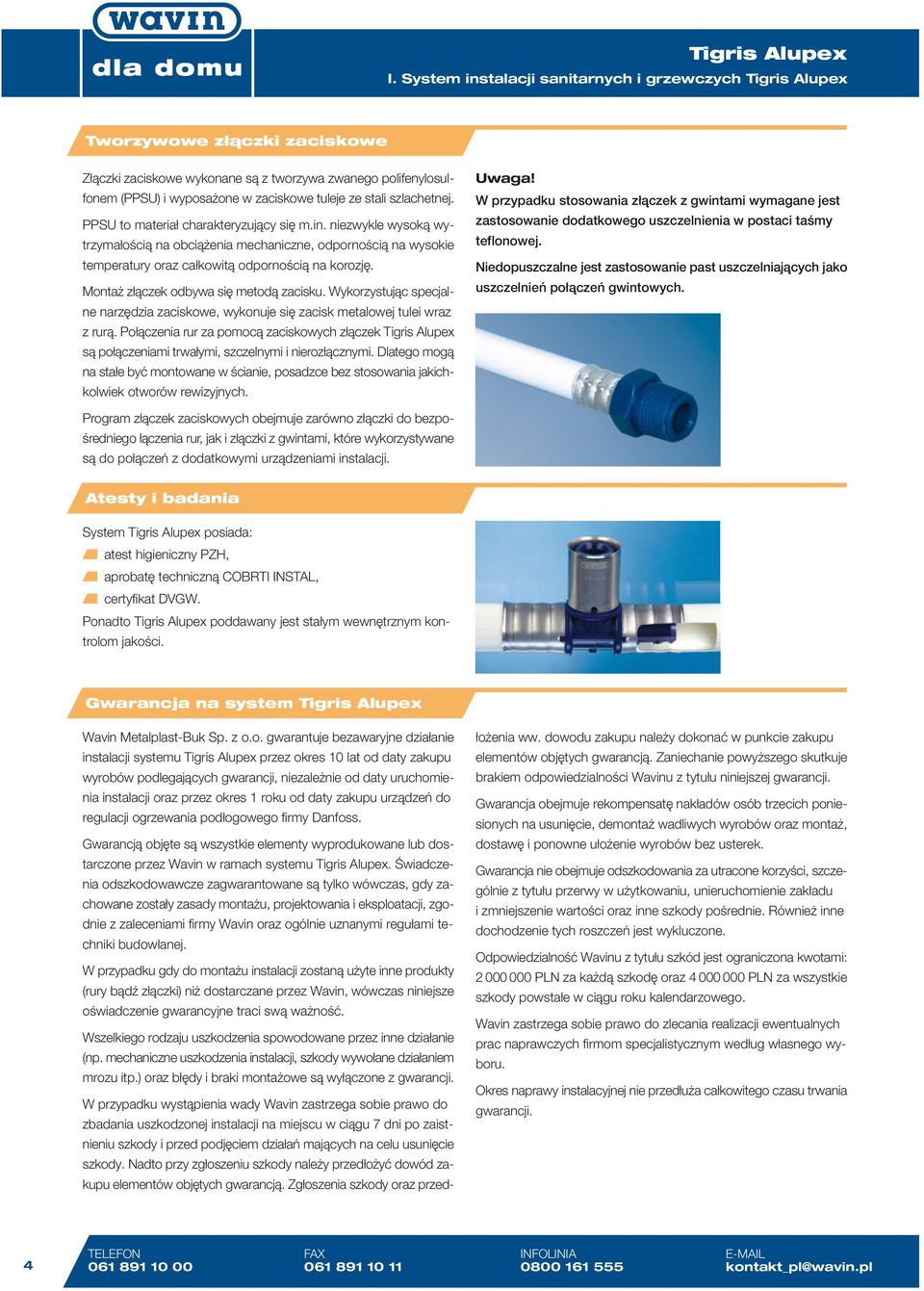

4 I. System instalacji sanitarnych i grzewczych Tworzywowe złączki zaciskowe łączki zaciskowe wykonane są z tworzywa zwanego polifenylosulfonem (PPSU) i wyposażone w zaciskowe tuleje ze stali szlachetnej. PPSU to materiał charakteryzujący się m.in. niezwykle wysoką wytrzymałością na obciążenia mechaniczne, odpornością na wysokie temperatury oraz całkowitą odpornością na korozję. Montaż złączek odbywa się metodą zacisku. Wykorzystując specjalne narzędzia zaciskowe, wykonuje się zacisk metalowej tulei wraz z rurą. Połączenia rur za pomocą zaciskowych złączek są połączeniami trwałymi, szczelnymi i nierozłącznymi. Dlatego mogą na stałe być montowane w ścianie, posadzce bez stosowania jakichkolwiek otworów rewizyjnych. Uwaga! W przypadku stosowania złączek z gwintami wymagane jest zastosowanie dodatkowego uszczelnienia w postaci taśmy teflonowej. Niedopuszczalne jest zastosowanie past uszczelniających jako uszczelnień połączeń gwintowych. Program złączek zaciskowych obejmuje zarówno złączki do bezpośredniego łączenia rur, jak i złączki z gwintami, które wykorzystywane są do połączeń z dodatkowymi urządzeniami instalacji. Atesty i badania System posiada: atest higieniczny PH, aprobatę techniczną COBRTI INSTA, certyfikat DVGW. Ponadto poddawany jest stałym wewnętrznym kontrolom jakości. Gwarancja na system Wavin Metalplast-Buk Sp. z o.o. gwarantuje bezawaryjne działanie instalacji systemu przez okres 10 lat od daty zakupu wyrobów podlegających gwarancji, niezależnie od daty uruchomienia instalacji oraz przez okres 1 roku od daty zakupu urządzeń do regulacji ogrzewania podłogowego firmy Danfoss. Gwarancją objęte są wszystkie elementy wyprodukowane lub dostarczone przez Wavin w ramach systemu. Świadczenia odszkodowawcze zagwarantowane są tylko wówczas, gdy zachowane zostały zasady montażu, projektowania i eksploatacji, zgodnie z zaleceniami firmy Wavin oraz ogólnie uznanymi regułami techniki budowlanej. W przypadku gdy do montażu instalacji zostaną użyte inne produkty (rury bądź złączki) niż dostarczane przez Wavin, wówczas niniejsze oświadczenie gwarancyjne traci swą ważność. Wszelkiego rodzaju uszkodzenia spowodowane przez inne działanie (np. mechaniczne uszkodzenia instalacji, szkody wywołane działaniem mrozu itp.) oraz błędy i braki montażowe są wyłączone z gwarancji. W przypadku wystąpienia wady Wavin zastrzega sobie prawo do zbadania uszkodzonej instalacji na miejscu w ciągu 7 dni po zaistnieniu szkody i przed podjęciem działań mających na celu usunięcie szkody. Nadto przy zgłoszeniu szkody należy przedłożyć dowód zakupu elementów objętych gwarancją. głoszenia szkody oraz przedłożenia ww. dowodu zakupu należy dokonać w punkcie zakupu elementów objętych gwarancją. aniechanie powyższego skutkuje brakiem odpowiedzialności Wavinu z tytułu niniejszej gwarancji. Gwarancja obejmuje rekompensatę nakładów osób trzecich poniesionych na usunięcie, demontaż wadliwych wyrobów oraz montaż, dostawę i ponowne ułożenie wyrobów bez usterek. Gwarancja nie obejmuje odszkodowania za utracone korzyści, szczególnie z tytułu przerwy w użytkowaniu, unieruchomienie zakładu i zmniejszenie wartości oraz inne szkody pośrednie. Również inne dochodzenie tych roszczeń jest wykluczone. Odpowiedzialność Wavinu z tytułu szkód jest ograniczona kwotami: PN za każdą szkodę oraz PN za wszystkie szkody powstałe w ciągu roku kalendarzowego. Wavin zastrzega sobie prawo do zlecania realizacji ewentualnych prac naprawczych firmom specjalistycznym według własnego wyboru. Okres naprawy instalacyjnej nie przedłuża całkowitego czasu trwania gwarancji. 4 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

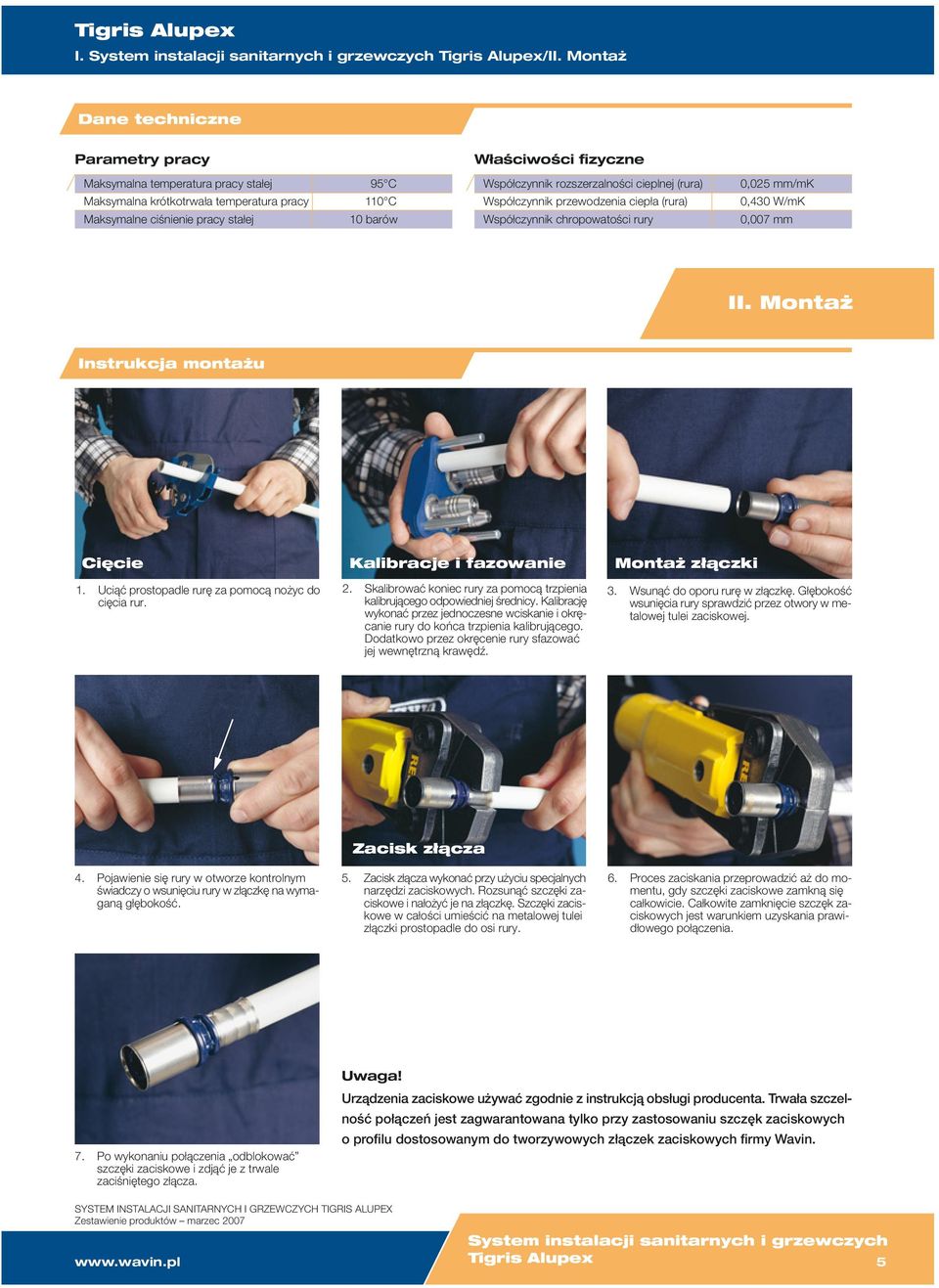

5 I. System instalacji sanitarnych i grzewczych /II. Montaż Dane techniczne Parametry pracy Właściwości fizyczne Maksymalna temperatura pracy stałej Maksymalna krótkotrwała temperatura pracy Maksymalne ciśnienie pracy stałej 95 C 110 C 10 barów Współczynnik rozszerzalności cieplnej (rura) Współczynnik przewodzenia ciepła (rura) Współczynnik chropowatości rury 0,0 mm/mk 0,4 W/mK 0,007 mm II. Montaż Instrukcja montażu Cięcie 1. Uciąć prostopadle rurę za pomocą nożyc do cięcia rur. Kalibracje i fazowanie 2. Skalibrować koniec rury za pomocą trzpienia kalibrującego odpowiedniej średnicy. Kalibrację wykonać przez jednoczesne wciskanie i okręcanie rury do końca trzpienia kalibrującego. Dodatkowo przez okręcenie rury sfazować jej wewnętrzną krawędź. Montaż złączki 3. Wsunąć do oporu rurę w złączkę. Głębokość wsunięcia rury sprawdzić przez otwory w metalowej tulei zaciskowej. 4. Pojawienie się rury w otworze kontrolnym świadczy o wsunięciu rury w złączkę na wymaganą głębokość. acisk złącza 5. acisk złącza wykonać przy użyciu specjalnych narzędzi zaciskowych. Rozsunąć szczęki zaciskowe i nałożyć je na złączkę. Szczęki zaciskowe w całości umieścić na metalowej tulei złączki prostopadle do osi rury. 6. Proces zaciskania przeprowadzić aż do momentu, gdy szczęki zaciskowe zamkną się całkowicie. Całkowite zamknięcie szczęk zaciskowych jest warunkiem uzyskania prawidłowego połączenia. 7. Po wykonaniu połączenia odblokować szczęki zaciskowe i zdjąć je z trwale zaciśniętego złącza. Uwaga! Urządzenia zaciskowe używać zgodnie z instrukcją obsługi producenta. Trwała szczelność połączeń jest zagwarantowana tylko przy zastosowaniu szczęk zaciskowych o profilu dostosowanym do tworzywowych złączek zaciskowych firmy Wavin. SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 5

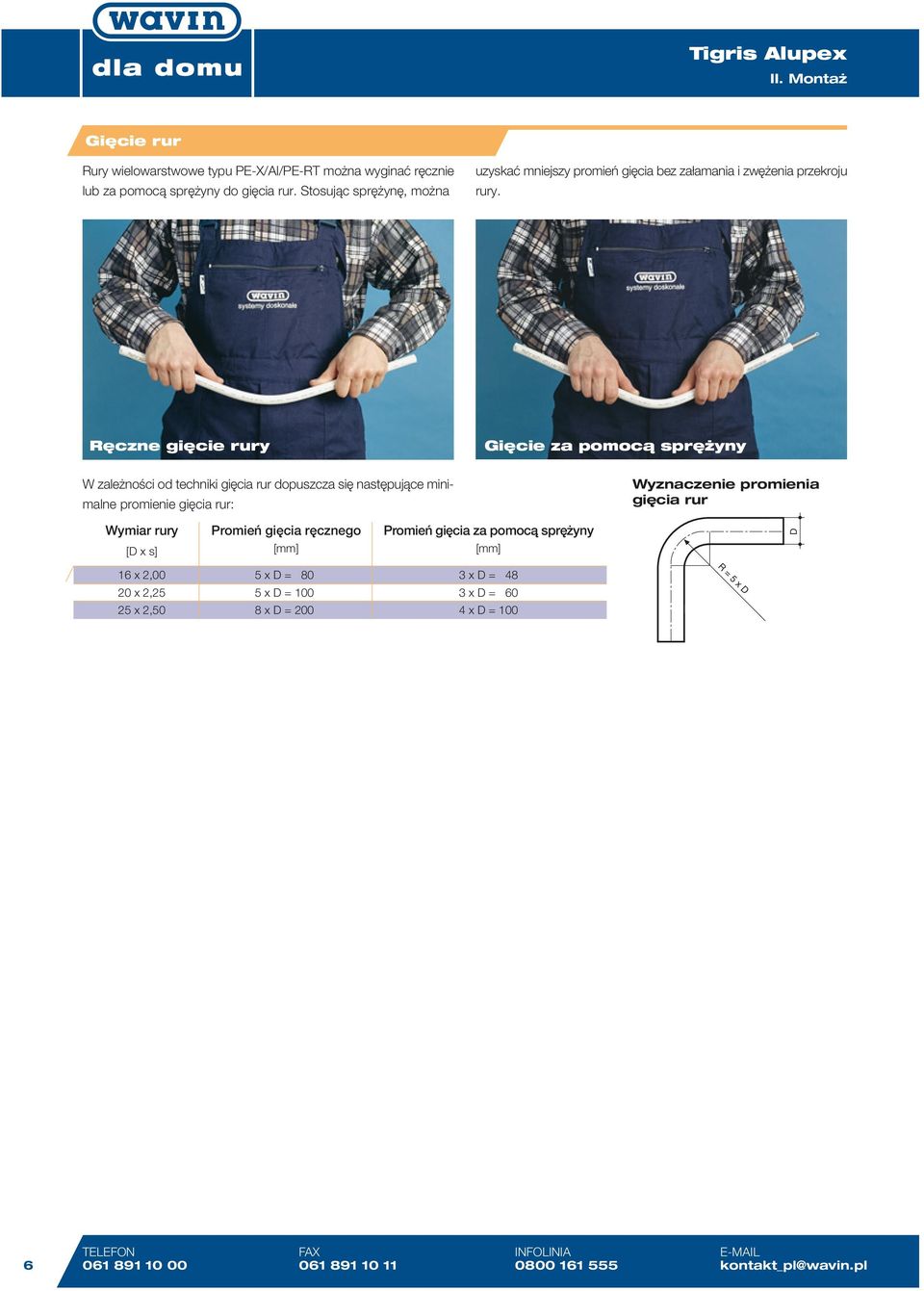

6 II. Montaż Gięcie rur Rury wielowarstwowe typu PE-X/Al/PE-RT można wyginać ręcznie lub za pomocą sprężyny do gięcia rur. Stosując sprężynę, można uzyskać mniejszy promień gięcia bez załamania i zwężenia przekroju rury. Ręczne gięcie rury Gięcie za pomocą sprężyny W zależności od techniki gięcia rur dopuszcza się następujące minimalne promienie gięcia rur: Wyznaczenie promienia gięcia rur Wymiar rury Promień gięcia ręcznego Promień gięcia za pomocą sprężyny D [D x s] x 2,00 5 x D = 80 3 x D = 48 R = 5 x D x 2, 5 x D = x D = 60 x 2,50 8 x D = 0 4 x D = TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

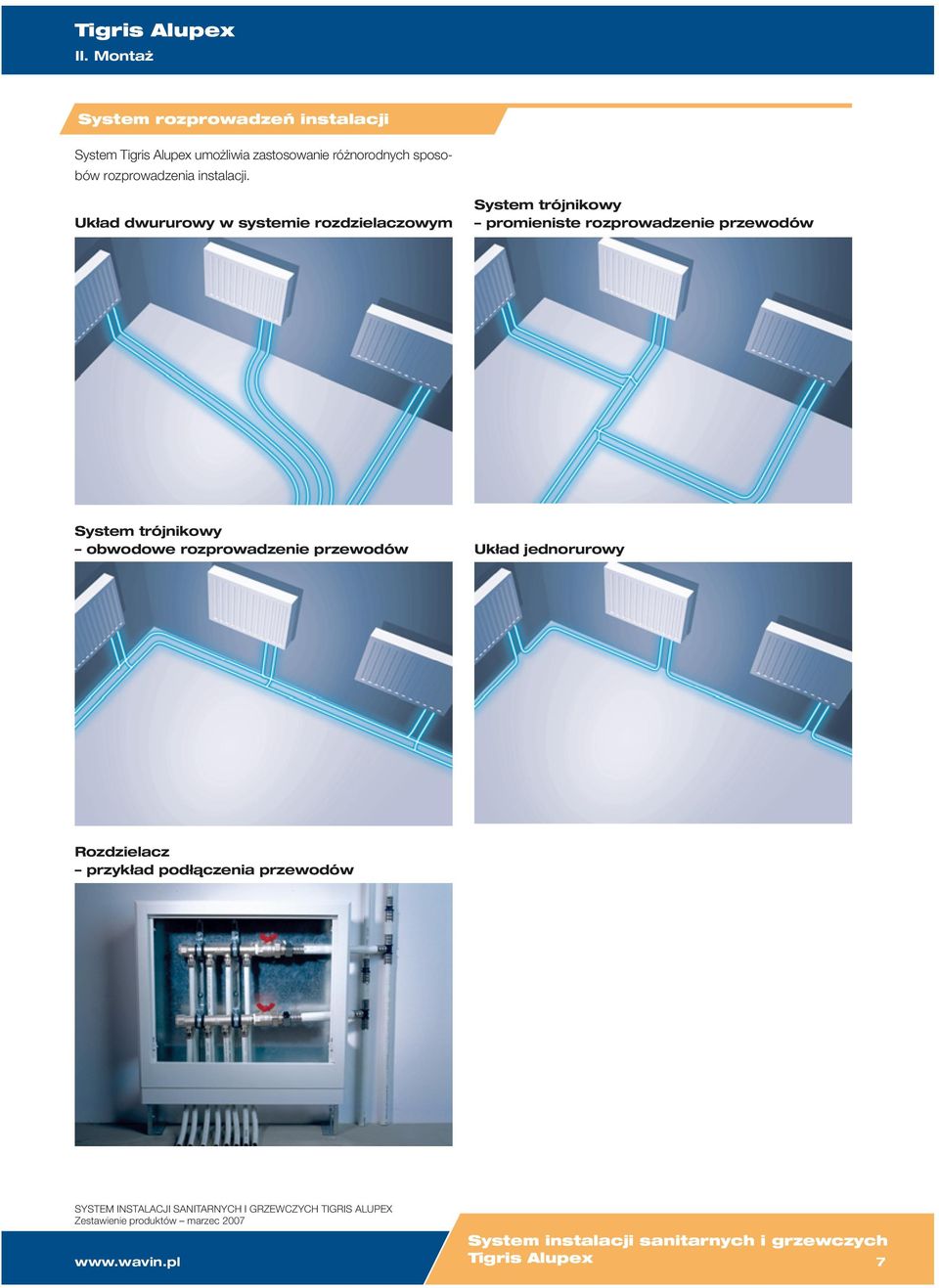

7 II. Montaż System rozprowadzeń instalacji System umożliwia zastosowanie różnorodnych sposobów rozprowadzenia instalacji. Układ dwururowy w systemie rozdzielaczowym System trójnikowy promieniste rozprowadzenie przewodów System trójnikowy obwodowe rozprowadzenie przewodów Układ jednorurowy Rozdzielacz przykład podłączenia przewodów SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 7

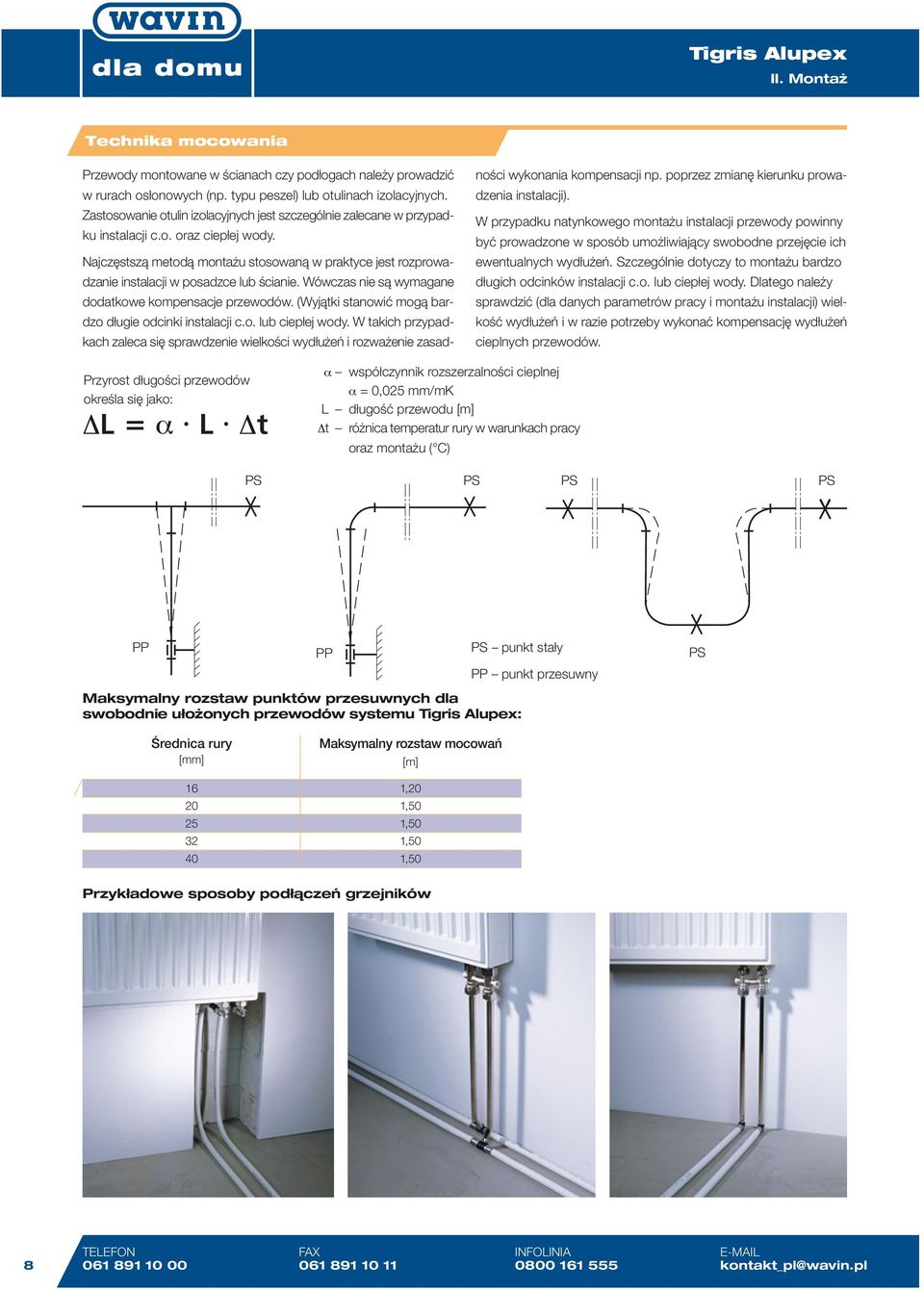

8 II. Montaż Technika mocowania Przewody montowane w ścianach czy podłogach należy prowadzić w rurach osłonowych (np. typu peszel) lub otulinach izolacyjnych. astosowanie otulin izolacyjnych jest szczególnie zalecane w przypadku instalacji c.o. oraz ciepłej wody. Najczęstszą metodą montażu stosowaną w praktyce jest rozprowadzanie instalacji w posadzce lub ścianie. Wówczas nie są wymagane dodatkowe kompensacje przewodów. (Wyjątki stanowić mogą bardzo długie odcinki instalacji c.o. lub ciepłej wody. W takich przypadkach zaleca się sprawdzenie wielkości wydłużeń i rozważenie zasadności wykonania kompensacji np. poprzez zmianę kierunku prowadzenia instalacji). W przypadku natynkowego montażu instalacji przewody powinny być prowadzone w sposób umożliwiający swobodne przejęcie ich ewentualnych wydłużeń. Szczególnie dotyczy to montażu bardzo długich odcinków instalacji c.o. lub ciepłej wody. Dlatego należy sprawdzić (dla danych parametrów pracy i montażu instalacji) wielkość wydłużeń i w razie potrzeby wykonać kompensację wydłużeń cieplnych przewodów. Przyrost długości przewodów określa się jako: Δ = α Δt α współczynnik rozszerzalności cieplnej α = 0,0 mm/mk długość przewodu [m] Δt różnica temperatur rury w warunkach pracy oraz montażu ( C) PS PS PS PS PP PP PS punkt stały Maksymalny rozstaw punktów przesuwnych dla swobodnie ułożonych przewodów systemu : PP punkt przesuwny PS Średnica rury Maksymalny rozstaw mocowań [m] 1, 1,50 1,50 1,50 1,50 Przykładowe sposoby podłączeń grzejników 8 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

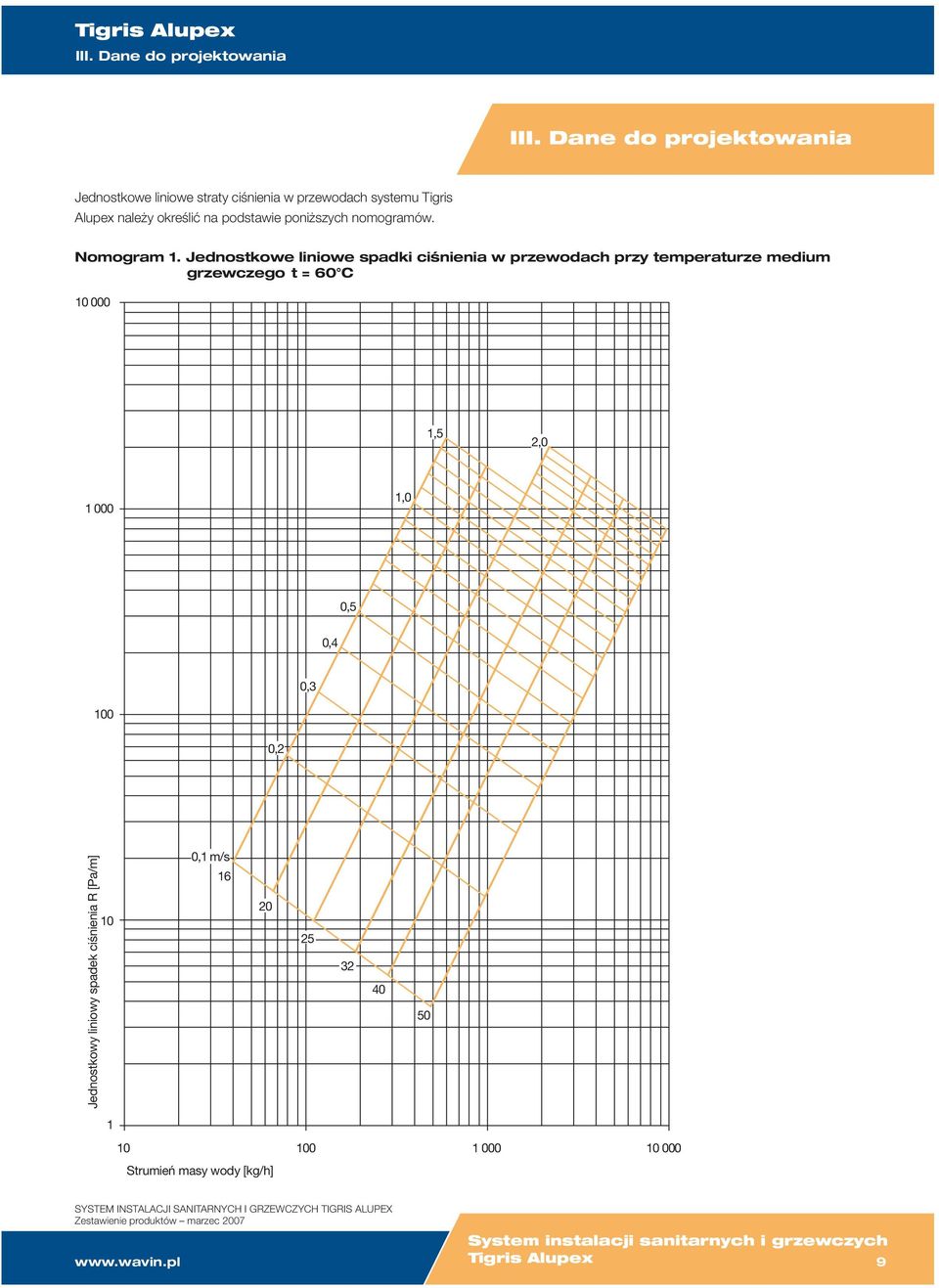

9 III. Dane do projektowania III. Dane do projektowania Jednostkowe liniowe straty ciśnienia w przewodach systemu Tigris Alupex należy określić na podstawie poniższych nomogramów. Nomogram 1. Jednostkowe liniowe spadki ciśnienia w przewodach przy temperaturze medium grzewczego t = 60 C ,5 2, ,0 0,5 0,4 0, ,2 Jednostkowy liniowy spadek ciśnienia R [Pa/m] 10 0,1 m/s Strumień masy wody [kg/h] SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 9

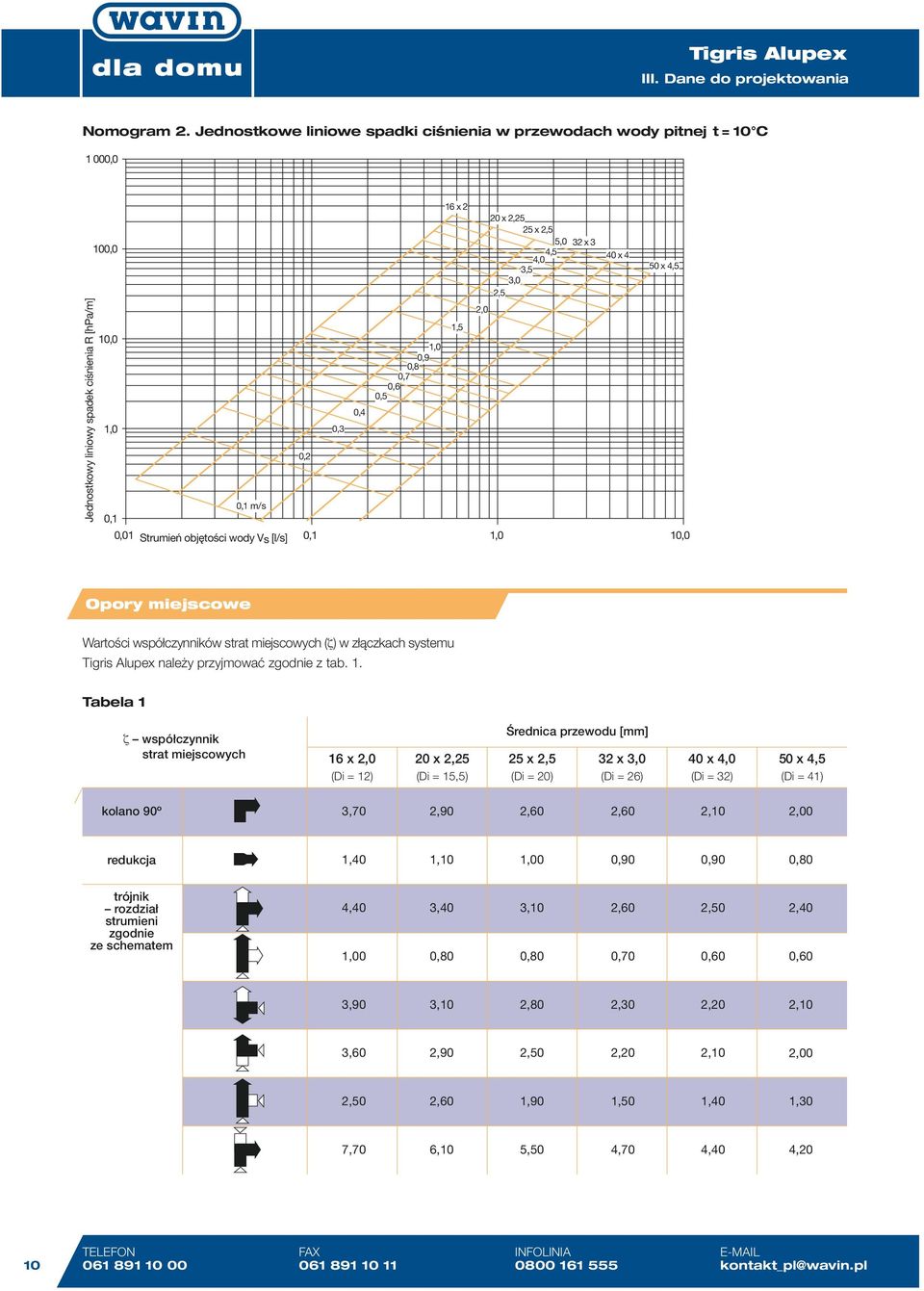

10 III. Dane do projektowania Nomogram 2. Jednostkowe liniowe spadki ciśnienia w przewodach wody pitnej t = 10 C 1 000,0 Jednostkowy liniowy spadek ciśnienia R [hpa/m] 100,0 10,0 1,0 0,2 0,3 0,4 1,0 0,8 0,9 0,7 0,6 0,5 0,1 m/s 0,1 0,01 Strumień objętości wody Vs [l/s] 0,1 1,0 10,0 x 2 1,5 2,0 x 2, x 2,5 5,0 4,0 4,5 3,5 3,0 2,5 x 3 x 4 50 x 4,5 Opory miejscowe Wartości współczynników strat miejscowych (ζ) w złączkach systemu należy przyjmować zgodnie z tab. 1. Tabela 1 ζ współczynnik strat miejscowych x 2,0 (Di = ) x 2, (Di = 15,5) Średnica przewodu x 2,5 (Di = ) x 3,0 (Di = 26) x 4,0 (Di = ) 50 x 4,5 (Di = 41) kolano 90º 3,70 2,90 2,60 2,60 2,10 2,00 redukcja 1, 1,10 1,00 0,90 0,90 0,80 trójnik rozdział strumieni zgodnie ze schematem 4, 3, 3,10 2,60 2,50 2, 1,00 0,80 0,80 0,70 0,60 0,60 3,90 3,10 2,80 2, 2, 2,10 3,60 2,90 2,50 2, 2,10 2,00 2,50 2,60 1,90 1,50 1, 1, 7,70 6,10 5,50 4,70 4, 4, 10 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

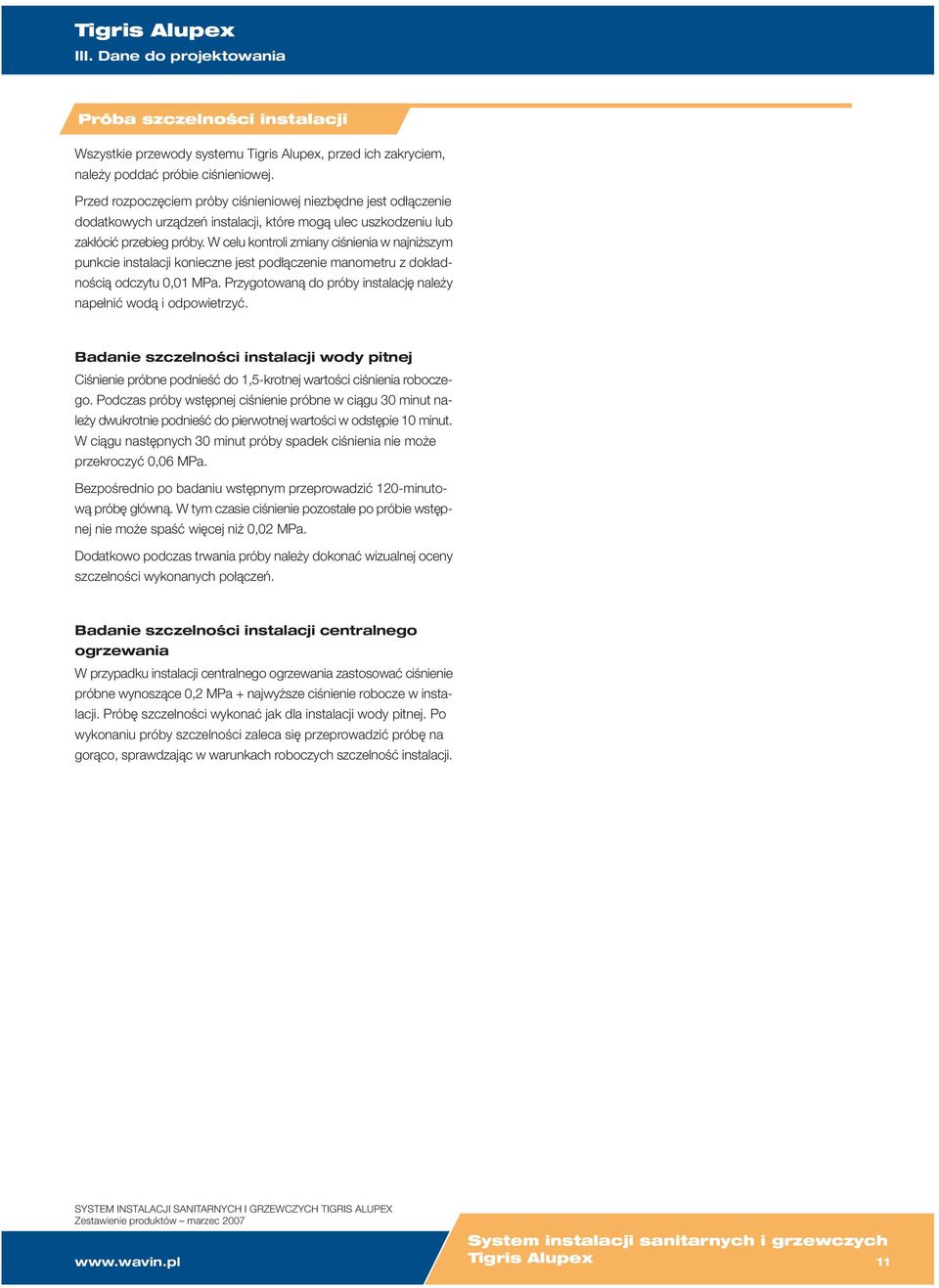

11 III. Dane do projektowania Próba szczelności instalacji Wszystkie przewody systemu, przed ich zakryciem, należy poddać próbie ciśnieniowej. Przed rozpoczęciem próby ciśnieniowej niezbędne jest odłączenie dodatkowych urządzeń instalacji, które mogą ulec uszkodzeniu lub zakłócić przebieg próby. W celu kontroli zmiany ciśnienia w najniższym punkcie instalacji konieczne jest podłączenie manometru z dokładnością odczytu 0,01 MPa. Przygotowaną do próby instalację należy napełnić wodą i odpowietrzyć. Badanie szczelności instalacji wody pitnej Ciśnienie próbne podnieść do 1,5-krotnej wartości ciśnienia roboczego. Podczas próby wstępnej ciśnienie próbne w ciągu minut należy dwukrotnie podnieść do pierwotnej wartości w odstępie 10 minut. W ciągu następnych minut próby spadek ciśnienia nie może przekroczyć 0,06 MPa. Bezpośrednio po badaniu wstępnym przeprowadzić 1-minutową próbę główną. W tym czasie ciśnienie pozostałe po próbie wstępnej nie może spaść więcej niż 0,02 MPa. Dodatkowo podczas trwania próby należy dokonać wizualnej oceny szczelności wykonanych połączeń. Badanie szczelności instalacji centralnego ogrzewania W przypadku instalacji centralnego ogrzewania zastosować ciśnienie próbne wynoszące 0,2 MPa + najwyższe ciśnienie robocze w instalacji. Próbę szczelności wykonać jak dla instalacji wody pitnej. Po wykonaniu próby szczelności zaleca się przeprowadzić próbę na gorąco, sprawdzając w warunkach roboczych szczelność instalacji. SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 11

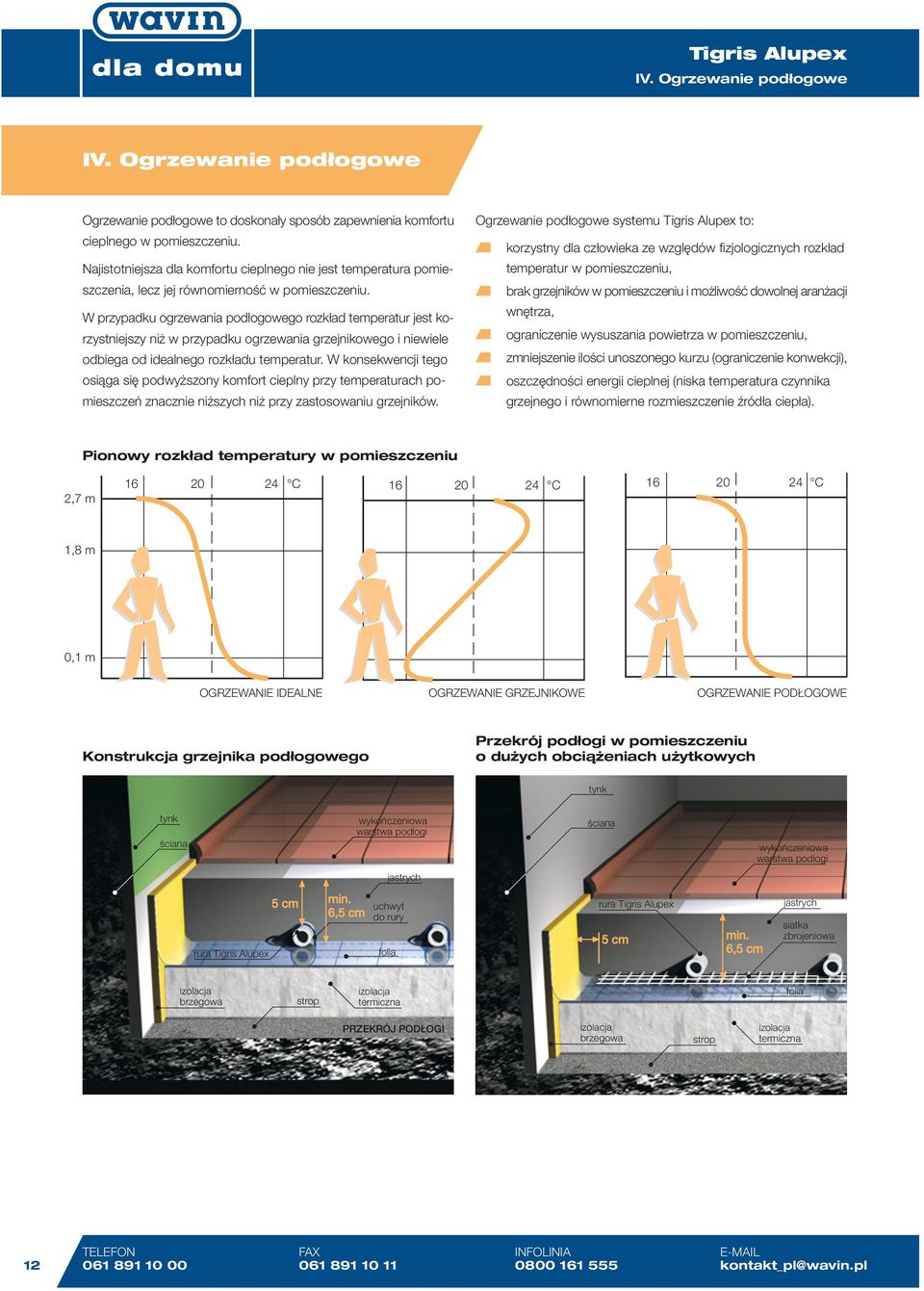

12 IV. Ogrzewanie podłogowe IV. Ogrzewanie podłogowe Ogrzewanie podłogowe to doskonały sposób zapewnienia komfortu cieplnego w pomieszczeniu. Najistotniejsza dla komfortu cieplnego nie jest temperatura pomieszczenia, lecz jej równomierność w pomieszczeniu. W przypadku ogrzewania podłogowego rozkład temperatur jest korzystniejszy niż w przypadku ogrzewania grzejnikowego i niewiele odbiega od idealnego rozkładu temperatur. W konsekwencji tego osiąga się podwyższony komfort cieplny przy temperaturach pomieszczeń znacznie niższych niż przy zastosowaniu grzejników. Ogrzewanie podłogowe systemu to: korzystny dla człowieka ze względów fizjologicznych rozkład temperatur w pomieszczeniu, brak grzejników w pomieszczeniu i możliwość dowolnej aranżacji wnętrza, ograniczenie wysuszania powietrza w pomieszczeniu, zmniejszenie ilości unoszonego kurzu (ograniczenie konwekcji), oszczędności energii cieplnej (niska temperatura czynnika grzejnego i równomierne rozmieszczenie źródła ciepła). Pionowy rozkład temperatury w pomieszczeniu 2,7 m 24 C 24 C 24 C 1,8 m 0,1 m OGREWANIE IDEANE OGREWANIE GREJNIKOWE OGREWANIE PODŁOGOWE Konstrukcja grzejnika podłogowego Przekrój podłogi w pomieszczeniu o dużych obciążeniach użytkowych tynk tynk ściana rura 5 cm min. 6,5 cm wykończeniowa warstwa podłogi uchwyt do rury folia jastrych ściana rura 5 cm min. 6,5 cm wykończeniowa warstwa podłogi jastrych siatka zbrojeniowa izolacja brzegowa strop izolacja termiczna folia PREKRÓJ PODŁOGI izolacja brzegowa strop izolacja termiczna TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

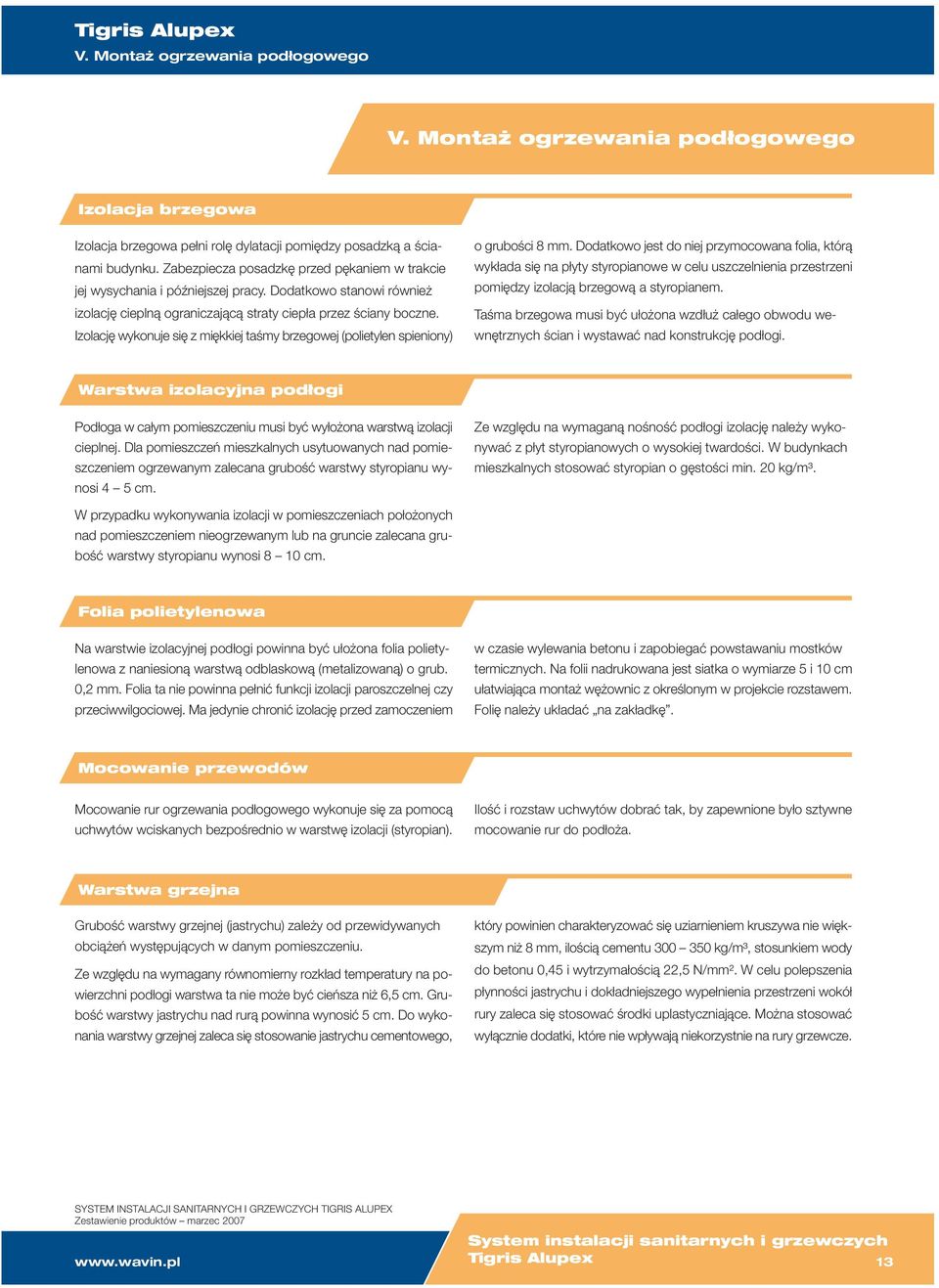

13 V. Montaż ogrzewania podłogowego V. Montaż ogrzewania podłogowego Izolacja brzegowa Izolacja brzegowa pełni rolę dylatacji pomiędzy posadzką a ścianami budynku. abezpiecza posadzkę przed pękaniem w trakcie jej wysychania i późniejszej pracy. Dodatkowo stanowi również izolację cieplną ograniczającą straty ciepła przez ściany boczne. Izolację wykonuje się z miękkiej taśmy brzegowej (polietylen spieniony) o grubości 8 mm. Dodatkowo jest do niej przymocowana folia, którą wykłada się na płyty styropianowe w celu uszczelnienia przestrzeni pomiędzy izolacją brzegową a styropianem. Taśma brzegowa musi być ułożona wzdłuż całego obwodu wewnętrznych ścian i wystawać nad konstrukcję podłogi. Warstwa izolacyjna podłogi Podłoga w całym pomieszczeniu musi być wyłożona warstwą izolacji cieplnej. Dla pomieszczeń mieszkalnych usytuowanych nad pomieszczeniem ogrzewanym zalecana grubość warstwy styropianu wynosi 4 5 cm. e względu na wymaganą nośność podłogi izolację należy wykonywać z płyt styropianowych o wysokiej twardości. W budynkach mieszkalnych stosować styropian o gęstości min. kg/m³. W przypadku wykonywania izolacji w pomieszczeniach położonych nad pomieszczeniem nieogrzewanym lub na gruncie zalecana grubość warstwy styropianu wynosi 8 10 cm. Folia polietylenowa Na warstwie izolacyjnej podłogi powinna być ułożona folia polietylenowa z naniesioną warstwą odblaskową (metalizowaną) o grub. 0,2 mm. Folia ta nie powinna pełnić funkcji izolacji paroszczelnej czy przeciwwilgociowej. Ma jedynie chronić izolację przed zamoczeniem w czasie wylewania betonu i zapobiegać powstawaniu mostków termicznych. Na folii nadrukowana jest siatka o wymiarze 5 i 10 cm ułatwiająca montaż wężownic z określonym w projekcie rozstawem. Folię należy układać na zakładkę. Mocowanie przewodów Mocowanie rur ogrzewania podłogowego wykonuje się za pomocą uchwytów wciskanych bezpośrednio w warstwę izolacji (styropian). Ilość i rozstaw uchwytów dobrać tak, by zapewnione było sztywne mocowanie rur do podłoża. Warstwa grzejna Grubość warstwy grzejnej (jastrychu) zależy od przewidywanych obciążeń występujących w danym pomieszczeniu. e względu na wymagany równomierny rozkład temperatury na powierzchni podłogi warstwa ta nie może być cieńsza niż 6,5 cm. Grubość warstwy jastrychu nad rurą powinna wynosić 5 cm. Do wykonania warstwy grzejnej zaleca się stosowanie jastrychu cementowego, który powinien charakteryzować się uziarnieniem kruszywa nie większym niż 8 mm, ilością cementu kg/m³, stosunkiem wody do betonu 0,45 i wytrzymałością 22,5 N/mm². W celu polepszenia płynności jastrychu i dokładniejszego wypełnienia przestrzeni wokół rury zaleca się stosować środki uplastyczniające. Można stosować wyłącznie dodatki, które nie wpływają niekorzystnie na rury grzewcze. SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 13

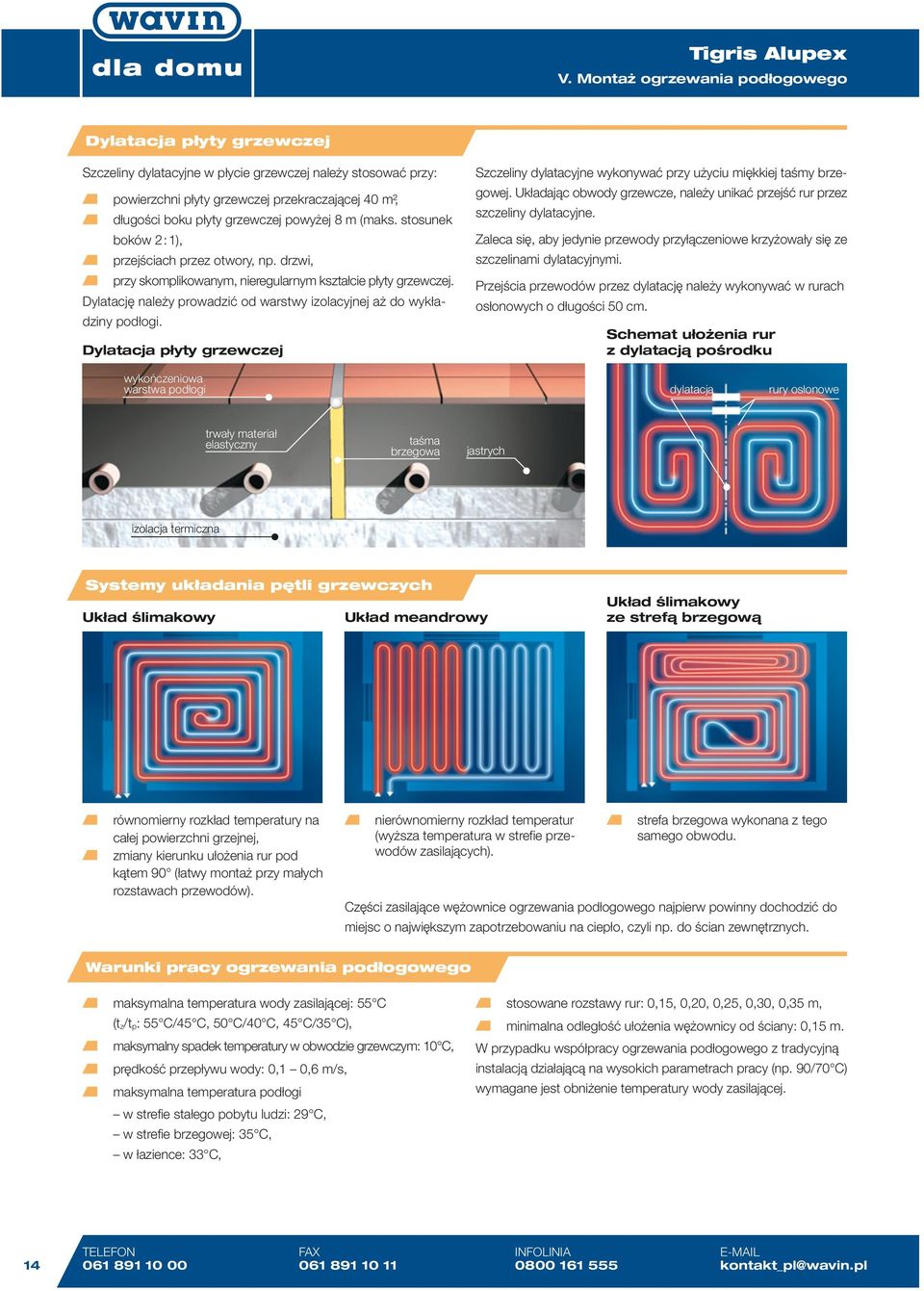

14 V. Montaż ogrzewania podłogowego Dylatacja płyty grzewczej Szczeliny dylatacyjne w płycie grzewczej należy stosować przy: powierzchni płyty grzewczej przekraczającej m², długości boku płyty grzewczej powyżej 8 m (maks. stosunek boków 2:1), przejściach przez otwory, np. drzwi, przy skomplikowanym, nieregularnym kształcie płyty grzewczej. Dylatację należy prowadzić od warstwy izolacyjnej aż do wykładziny podłogi. Dylatacja płyty grzewczej Szczeliny dylatacyjne wykonywać przy użyciu miękkiej taśmy brzegowej. Układając obwody grzewcze, należy unikać przejść rur przez szczeliny dylatacyjne. aleca się, aby jedynie przewody przyłączeniowe krzyżowały się ze szczelinami dylatacyjnymi. Przejścia przewodów przez dylatację należy wykonywać w rurach osłonowych o długości 50 cm. Schemat ułożenia rur z dylatacją pośrodku wykończeniowa warstwa podłogi dylatacja rury osłonowe trwały materiał elastyczny taśma brzegowa jastrych izolacja termiczna Systemy układania pętli grzewczych Układ ślimakowy Układ meandrowy Układ ślimakowy ze strefą brzegową równomierny rozkład temperatury na całej powierzchni grzejnej, zmiany kierunku ułożenia rur pod kątem 90 (łatwy montaż przy małych rozstawach przewodów). nierównomierny rozkład temperatur (wyższa temperatura w strefie przewodów zasilających). strefa brzegowa wykonana z tego samego obwodu. Części zasilające wężownice ogrzewania podłogowego najpierw powinny dochodzić do miejsc o największym zapotrzebowaniu na ciepło, czyli np. do ścian zewnętrznych. Warunki pracy ogrzewania podłogowego maksymalna temperatura wody zasilającej: 55 C (t z /t p : 55 C/45 C, 50 C/ C, 45 C/35 C), maksymalny spadek temperatury w obwodzie grzewczym: 10 C, prędkość przepływu wody: 0,1 0,6 m/s, maksymalna temperatura podłogi w strefie stałego pobytu ludzi: 29 C, w strefie brzegowej: 35 C, w łazience: 33 C, stosowane rozstawy rur: 0,15, 0,, 0,, 0,, 0,35 m, minimalna odległość ułożenia wężownicy od ściany: 0,15 m. W przypadku współpracy ogrzewania podłogowego z tradycyjną instalacją działającą na wysokich parametrach pracy (np. 90/70 C) wymagane jest obniżenie temperatury wody zasilającej. 14 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

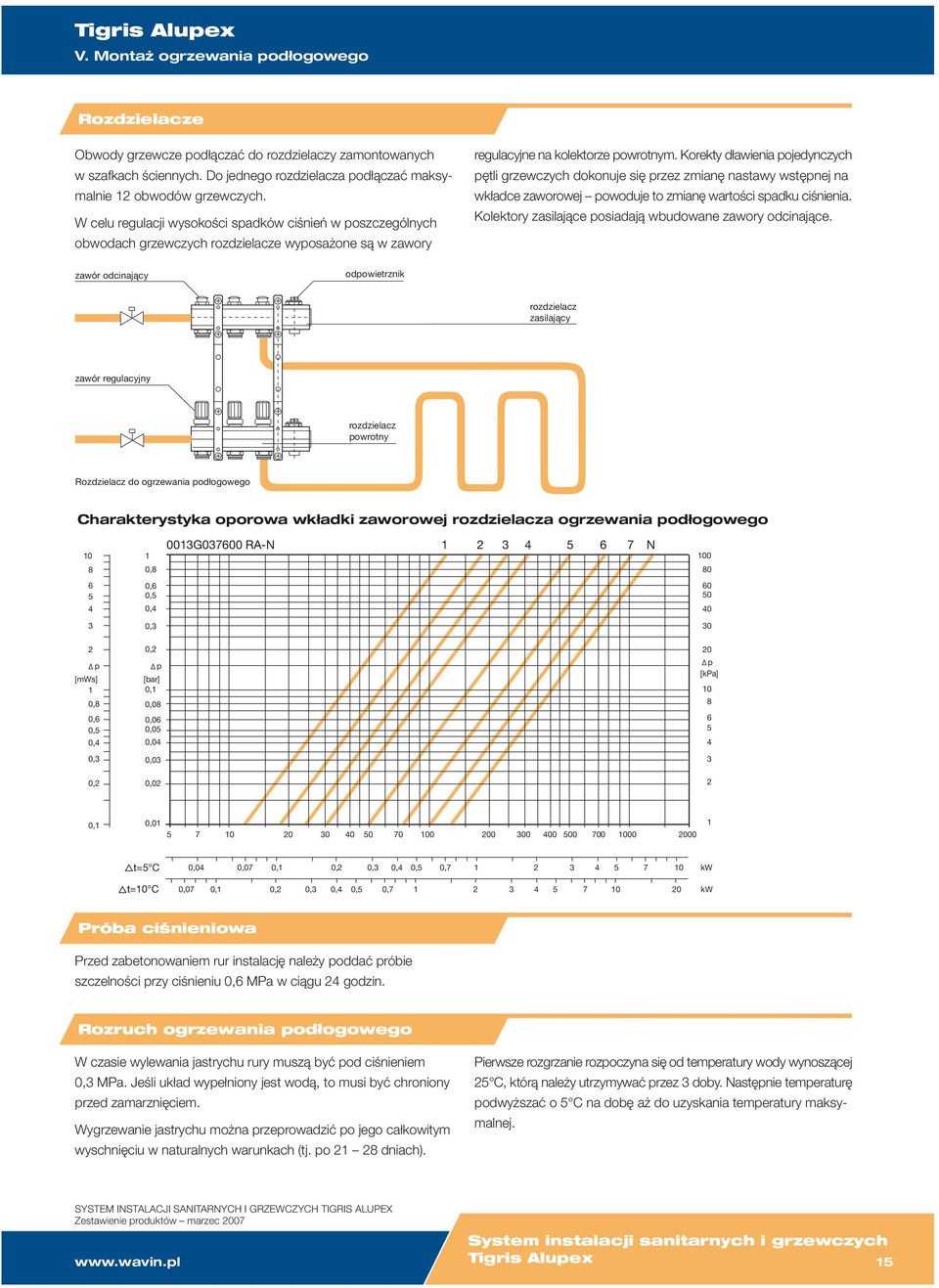

15 V. Montaż ogrzewania podłogowego Rozdzielacze Obwody grzewcze podłączać do rozdzielaczy zamontowanych w szafkach ściennych. Do jednego rozdzielacza podłączać maksymalnie obwodów grzewczych. W celu regulacji wysokości spadków ciśnień w poszczególnych obwodach grzewczych rozdzielacze wyposażone są w zawory regulacyjne na kolektorze powrotnym. Korekty dławienia pojedynczych pętli grzewczych dokonuje się przez zmianę nastawy wstępnej na wkładce zaworowej powoduje to zmianę wartości spadku ciśnienia. Kolektory zasilające posiadają wbudowane zawory odcinające. zawór odcinający odpowietrznik rozdzielacz zasilający zawór regulacyjny rozdzielacz powrotny Rozdzielacz do ogrzewania podłogowego Charakterystyka oporowa wkładki zaworowej rozdzielacza ogrzewania podłogowego G RA-N N , ,6 0,5 0, p [mws] 1 0,8 0,6 0,5 0,4 0,3 0,2 0,3 0,2 p [bar] 0,1 0,08 0,06 0,05 0,04 0,03 0,02 p [kpa] ,1 0, t=5 C 0,04 0,07 0,1 0,2 0,3 0,4 0,5 0, kw t=10 C 0,07 0,1 0,2 0,3 0,4 0,5 0, kw Próba ciśnieniowa Przed zabetonowaniem rur instalację należy poddać próbie szczelności przy ciśnieniu 0,6 MPa w ciągu 24 godzin. Rozruch ogrzewania podłogowego W czasie wylewania jastrychu rury muszą być pod ciśnieniem 0,3 MPa. Jeśli układ wypełniony jest wodą, to musi być chroniony przed zamarznięciem. Wygrzewanie jastrychu można przeprowadzić po jego całkowitym wyschnięciu w naturalnych warunkach (tj. po 28 dniach). Pierwsze rozgrzanie rozpoczyna się od temperatury wody wynoszącej C, którą należy utrzymywać przez 3 doby. Następnie temperaturę podwyższać o 5 C na dobę aż do uzyskania temperatury maksymalnej. SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 15

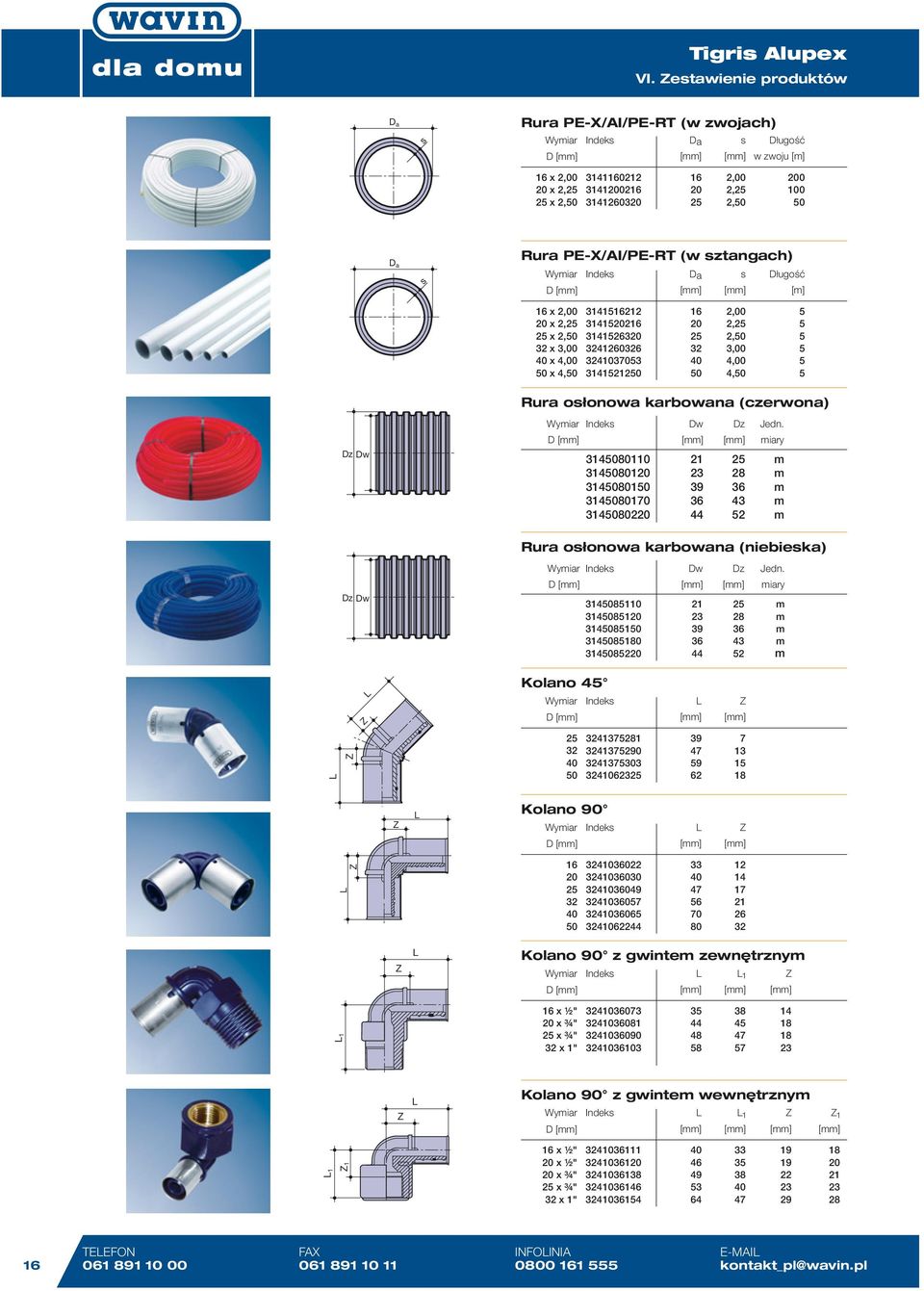

16 VI. estawienie produktów D a s Rura PE-X/AI/PE-RT (w zwojach) Wymiar D Da s Długość w zwoju [m] x 2,00 x 2, x 2, ,00 2, 2, D a s Rura PE-X/AI/PE-RT (w sztangach) Wymiar Da s Długość D [m] x 2,00 x 2, x 2,50 x 3,00 x 4,00 50 x 4, ,00 2, 2,50 3,00 4,00 4, Rura osłonowa karbowana (czerwona) Dz Dw Wymiar Dw Dz Jedn. D miary m m m m m Rura osłonowa karbowana (niebieska) Dz Dw Wymiar Dw Dz Jedn. D miary m m m m m Kolano 45 Wymiar D Kolano 90 Wymiar D Kolano 90 z gwintem zewnętrznym Wymiar 1 D 1 x ½" x ¾" x ¾" x 1" Kolano 90 z gwintem wewnętrznym Wymiar 1 1 D 1 1 x ½" x ½" x ¾" x ¾" x 1" TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

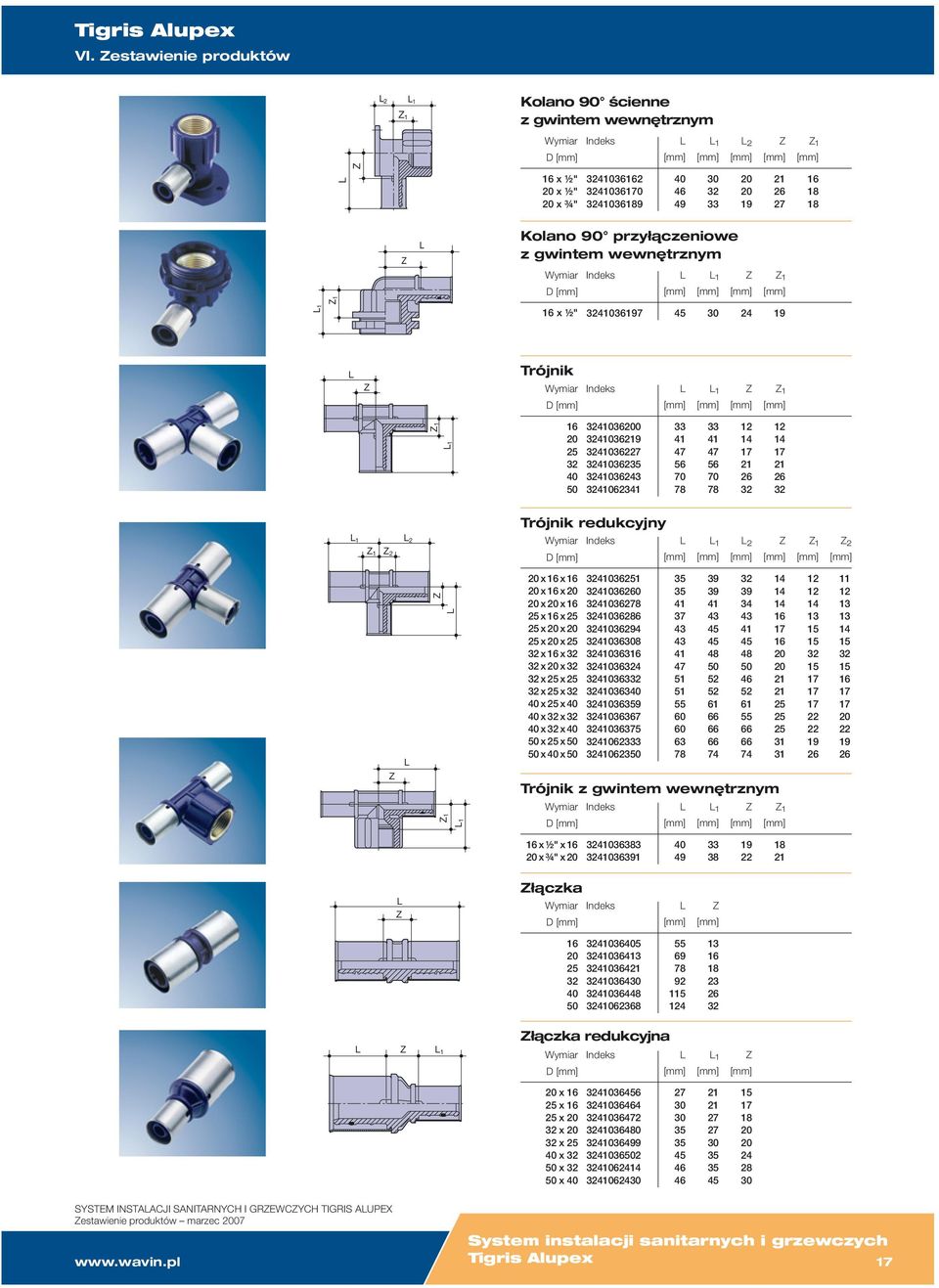

17 VI. estawienie produktów Kolano 90 ścienne z gwintem wewnętrznym Wymiar D x ½" x ½" x ¾" Kolano 90 przyłączeniowe z gwintem wewnętrznym Wymiar D x ½" Trójnik Wymiar D Trójnik redukcyjny Wymiar D x x x x x x x x x x x x x x x x x x x x x x x x x x 50 x x x x Trójnik z gwintem wewnętrznym Wymiar 1 1 D x ½" x x ¾" x łączka Wymiar D łączka redukcyjna 1 Wymiar D 1 x x x x x x 50 x 50 x SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 17

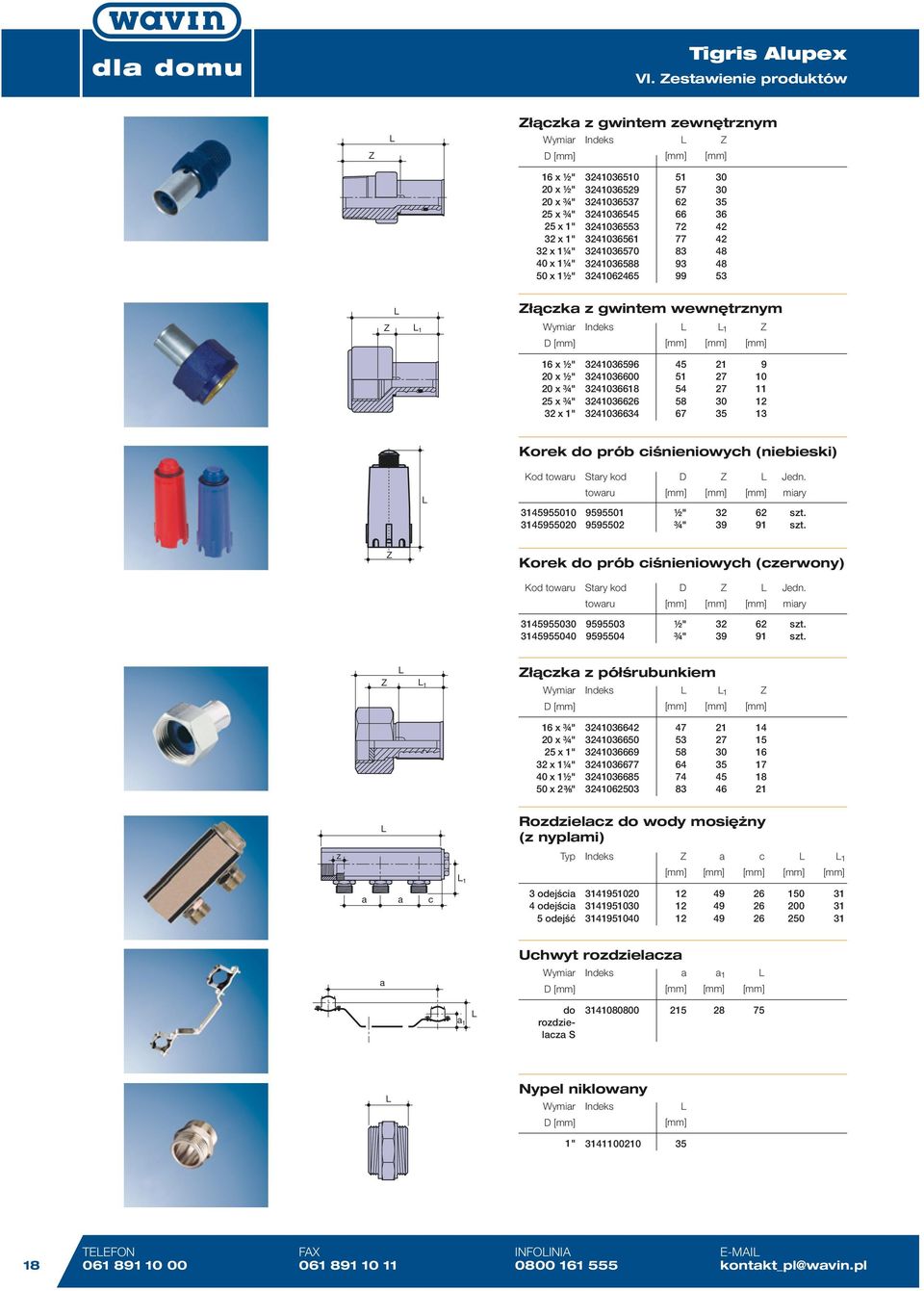

18 VI. estawienie produktów łączka z gwintem zewnętrznym Wymiar D x ½" x ½" x ¾" x ¾" x 1" x 1" x 1¼" x 1¼" 50 x 1½" łączka z gwintem wewnętrznym Wymiar 1 D x ½" x ½" x ¾" x ¾" x 1" Korek do prób ciśnieniowych (niebieski) Kod towaru Stary kod D Jedn. towaru ½" ¾" miary szt. szt. Korek do prób ciśnieniowych (czerwony) Kod towaru Stary kod D Jedn. towaru miary ½" ¾" szt. szt. 1 łączka z półśrubunkiem Wymiar 1 D x ¾" x ¾" x 1" x 1¼" x 1½" 50 x 2¾" Rozdzielacz do wody mosiężny (z nyplami) z Typ a c 1 1 a a c 3 odejścia 4 odejścia 5 odejść Uchwyt rozdzielacza a Wymiar D a a 1 a 1 do rozdzielacza S Nypel niklowany Wymiar D 1" TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

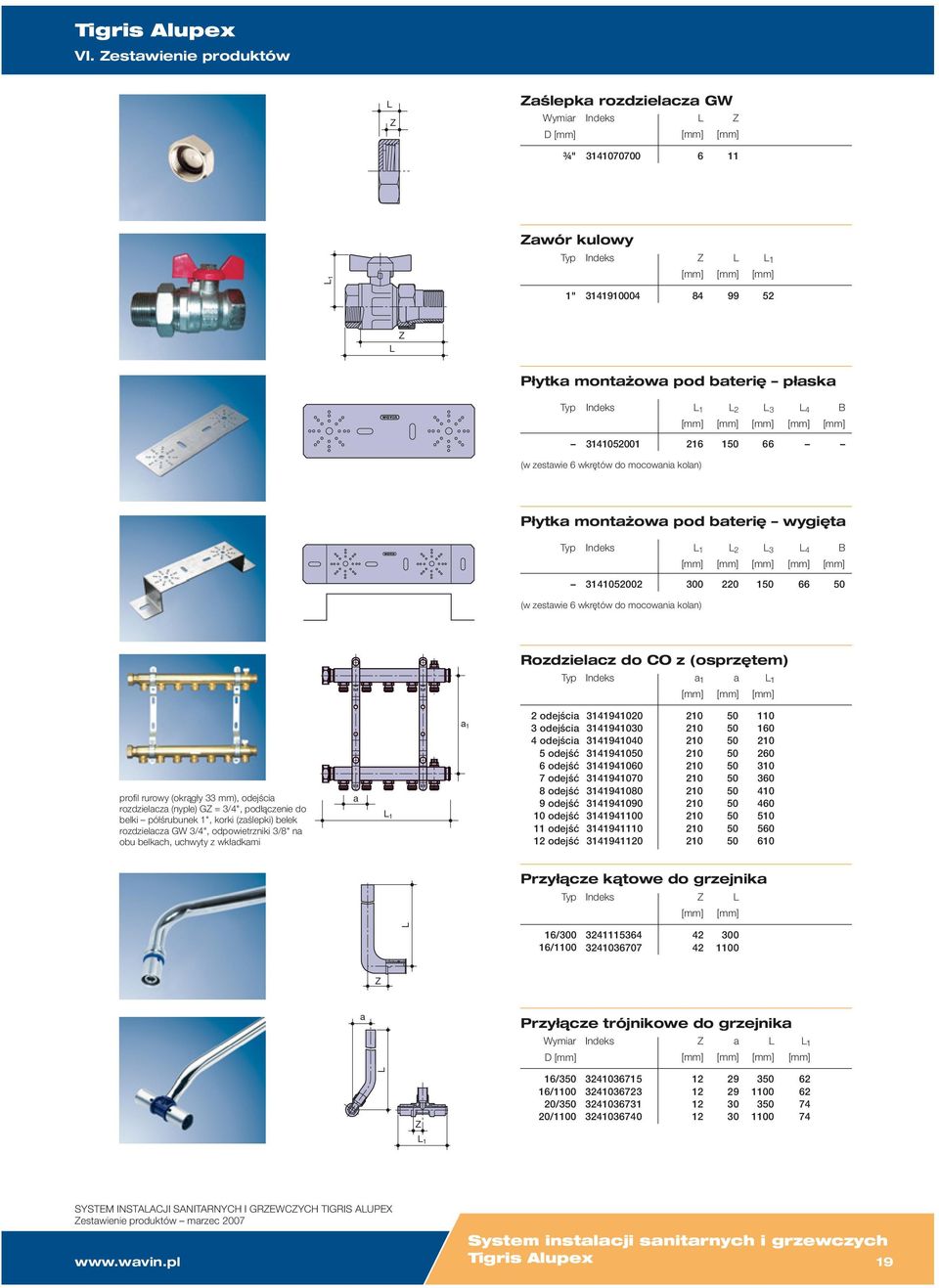

19 VI. estawienie produktów aślepka rozdzielacza GW Wymiar D ¾" awór kulowy Typ 1 1" Płytka montażowa pod baterię płaska Typ B (w zestawie 6 wkrętów do mocowania kolan) Płytka montażowa pod baterię wygięta Typ B (w zestawie 6 wkrętów do mocowania kolan) Rozdzielacz do CO z (osprzętem) Typ a 1 a 1 profil rurowy (okrągły 33 mm), odejścia rozdzielacza (nyple) G = 3/4", podłączenie do belki półśrubunek 1", korki (zaślepki) belek rozdzielacza GW 3/4", odpowietrzniki 3/8" na obu belkach, uchwyty z wkładkami a 1 a 1 2 odejścia odejścia odejścia odejść odejść odejść odejść odejść odejść odejść odejść Przyłącze kątowe do grzejnika Typ /0 / a Przyłącze trójnikowe do grzejnika Wymiar a 1 D /350 /1100 /350 / SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 19

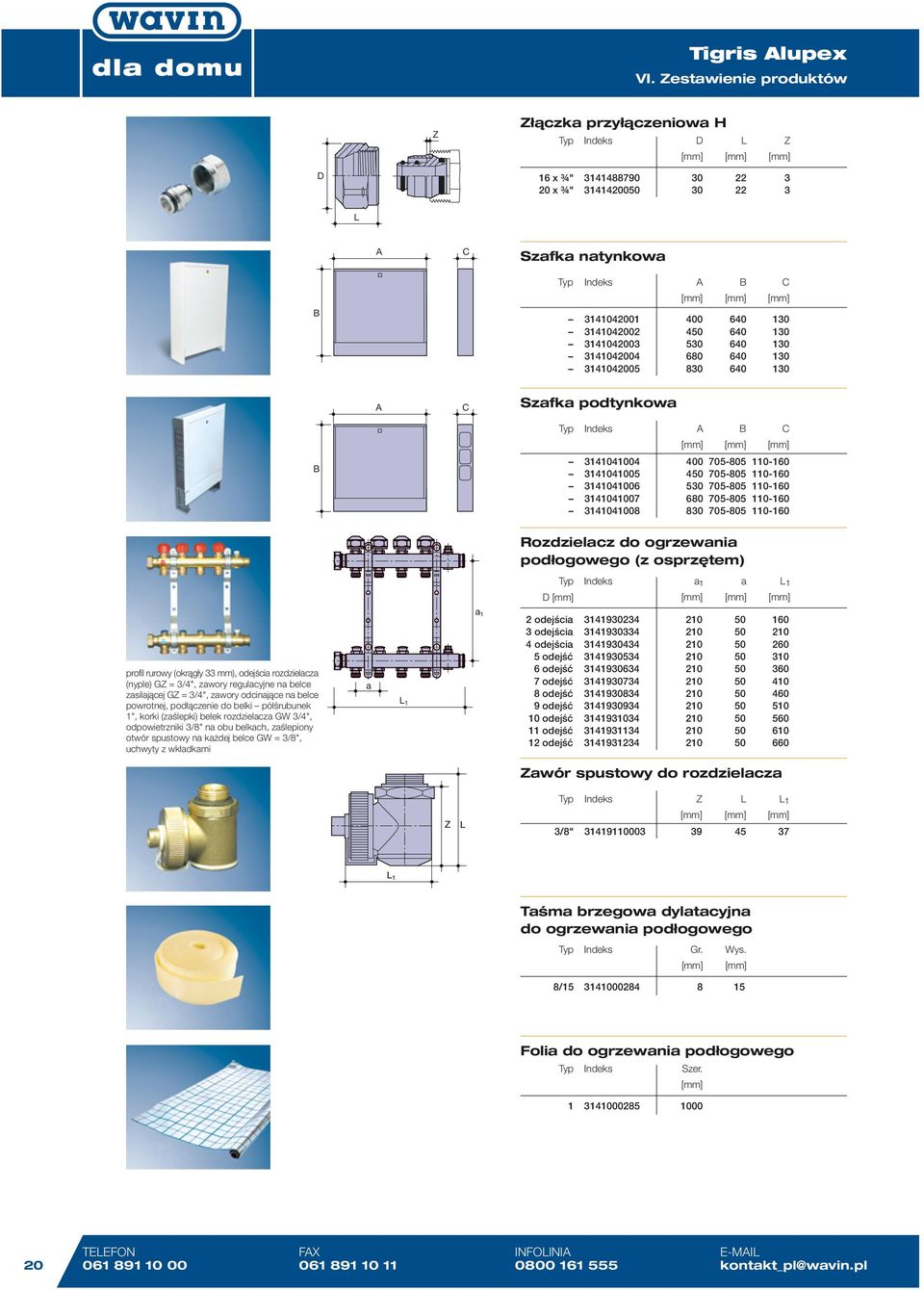

20 VI. estawienie produktów łączka przyłączeniowa H Typ D D x ¾" x ¾" A C Szafka natynkowa B Typ A B C A C Szafka podtynkowa B Typ A B C Rozdzielacz do ogrzewania podłogowego (z osprzętem) Typ D a 1 a 1 profil rurowy (okrągły 33 mm), odejścia rozdzielacza (nyple) G = 3/4", zawory regulacyjne na belce zasilającej G = 3/4", zawory odcinające na belce powrotnej, podłączenie do belki półśrubunek 1", korki (zaślepki) belek rozdzielacza GW 3/4", odpowietrzniki 3/8" na obu belkach, zaślepiony otwór spustowy na każdej belce GW = 3/8", uchwyty z wkładkami a 1 a 1 2 odejścia odejścia odejścia odejść odejść odejść odejść odejść odejść odejść odejść awór spustowy do rozdzielacza Typ 1 3/8" Taśma brzegowa dylatacyjna do ogrzewania podłogowego Typ Gr. Wys. 8/ Folia do ogrzewania podłogowego Typ Szer TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

21 2 VI. estawienie produktów Klips do mocowania rur ogrzewania podłogowego Typ Termostat pokojowy CFR (1) H 15 Cº Typ H S CFR S Typ H S H S regulator nadrzędny CFM (1) regulator podrzędny CFS (1) antena zewnętrzna (1) H Regulator strefowy CF (1) Typ H S CF S H 1 H 2 Napęd termohydrauliczny ABNR-NC (1) Typ H 1 H 2 24 V (do CFM/CFS) V (do RET B) Termostat pokojowy RET B (1) H Typ H S RET B S S awór regulacyjny FHV-A (1) (współpracuje z głowicą RTD-R Inova 31) D Typ D S FHV-A (1) wyrób dostępny do wyczerpania zapasów SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych

22 VI. estawienie produktów S awór regulacyjny FHV-R (1) (współpracuje z głowicą FJVR) Typ D S D FHV-R Głowica termostatyczna RTD-R Inova 31 (1) (współpracuje z zaworem FHV-A) Typ RTD-R Inova Głowica FJVR (1) (współpracuje z zaworem FHV-R) Typ FJVR estaw zaciskowy Typ Typ akumulatorowy * elektryczny** // // Szczęki zaciskowe Typ aciskarka ręczna i szczęki do zaciskarki ręcznej Typ Typ zaciskarka ręczna szczęki zaciskowe / Kalibrator Typ /// * elementy zestawu: zaciskarka akumulatorowa, szczęki zaciskowe,, mm, akumulator, ładowarka, metalowa walizka ** elementy zestawu: zaciskarka elektryczna, szczęki zaciskowe,, mm, metalowa walizka (1) wyrób dostępny do wyczerpania zapasów 22 TEEFON FAX INFOINIA E-MAI kontakt_pl@wavin.pl

23 VI. estawienie produktów Nożyce Typ D Sprężyna do gięcia rur Typ Typ wewnętrzna zewnętrzna SYSTEM INSTAACJI SANITARNYCH I GREWCYCH TIGRIS AUPEX estawienie produktów marzec 07 System instalacji sanitarnych i grzewczych 23

24 System instalacji sanitarnych i grzewczych estawienie produktów Systemy instalacji sanitarnych i grzewczych Wavin dla domu Naszym celem jest dostarczanie inwestorom indywidualnym oraz instytucjonalnym najwyższej jakości systemów instalacyjnych i grzewczych do budynków. Wieloletnie doświadczenie, dostęp do najnowszych technologii, innowacyjność oraz całkowite uwzględnienie potrzeb klientów pozwalają nam zaoferować niezawodne produkty: kanalizację wewnętrzną PVC i kanalizację niskoszumową Wavin AS, systemy instalacji sanitarnych i grzewczych:, BOR plus, Hep ² O, system instalacji do podciśnieniowego odwadniania dachów Wavin QuickStream, systemy rynnowe Kanion, drenaż opaskowy. Wszystkie produkty Wavin posiadają pełną dokumentację katalogową oraz wsparcie doradców technicznych. Wavin Metalplast-Buk ciągle rozwija i doskonali swoje produkty, stąd zastrzega sobie prawo do modyfikacji lub zmiany specyfikacji swoich wyrobów bez powiadamiania. Wszystkie informacje zawarte w tej publikacji przygotowane zostały w dobrej wierze i w przeświadczeniu, że na dzień przekazania materiałów do druku są one aktualne i nie budzą zastrzeżeń. Niniejszy katalog nie stanowi oferty w rozumieniu przepisów kodeksu cywilnego, lecz informację o produktach Wavin Metalplast-Buk. Wavin Metalplast-Buk Sp. z o.o. ul. Dobieżyńska Buk tel.: fax: infolinia: kontakt_pl@wavin.pl
