1 Dr inż. Andrzej Tatarek Siłownie cieplne 1

2 Wykład 12 Kompozycja budynku głównego elektrowni 2

3 Budynek główny Budynek główny elektrowni na węgiel brunatny lub kamienny składa się z dwóch części: Kotłowni Maszynowni oraz z dwóch części pomocniczych: Odgazowalni Bunkrowni 3

4 Elementy Bunkrownia zajmuje czasem część przestrzeni pomiędzy kotłami (bunkrownia wyspowa) Odgazowalnia zanika całkowicie gdy odgazowywacze są umieszczone w kotłowni, bunkrowni lub maszynowni. Galeria ciężka zespolona bunkrownia i odgazowalnia występujące w postaci odrębnej nazwy 4

5 Elementy W obrębie budynku głównego znajdują się niemal wszystkie podstawowe i pomocnicze urządzenia bloku takie, jak: Kotły Turbiny Generatory Zasobniki paliwa Młyny Odgazowywacze Wymienniki regeneracyjne Pompy Wentylatory Inne urządzenia 5

6 Połączenia urządzeń Sposób połączenia tych urządzeń ma znaczny wpływ na: Koszty budowy Warunki eksploatacji Funkcjonalność i niezawodność elektrowni 6

7 Kompozycja budynku Dobra kompozycja budynku głównego elektrowni to taka która: Zapewnia należyte warunki pracy wszystkim zainstalowanym w nim maszynom i urządzeniom Zapewnia personelowi, należyte warunki prowadzenia ich ruchu i wykonywania remontów Powinna pozwalaćna: lokalizacjęciężkich urządzeńna poziomie zerowym (pompy, wentylatory, młyny) utrzymanie czystości (zmywanie bunkrowni i kotłowni) dalszą nieskrępowaną rozbudowę budynku głównego 7

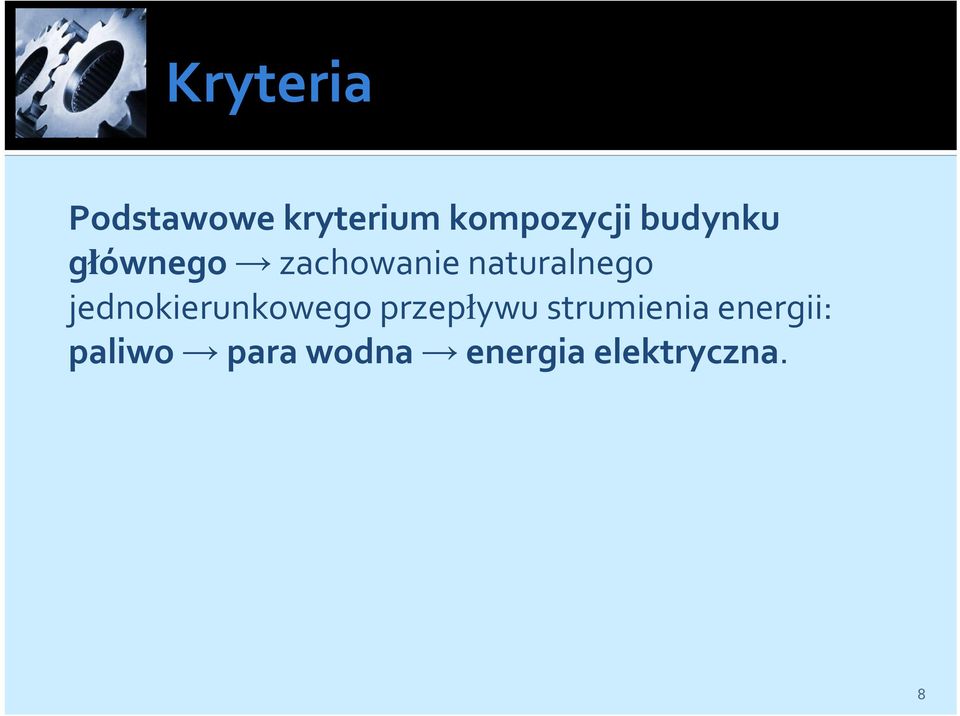

8 Kryteria Podstawowe kryterium kompozycji budynku głównego zachowanie naturalnego jednokierunkowego przepływu strumienia energii: paliwo para wodna energia elektryczna. 8

9 Odstąpienie od zasady jednokierunkowości przepływu powoduje wydłużenie drogi przepływu strumienia energii co prowadzi do: zwiększenia nakładów inwestycyjnych na urządzenia przenoszące zwiększenie kosztów eksploatacyjnych przez zwiększenie strat (występujących przy przenoszeniu energii) 9

10 Naturalne usytuowanie budynku głównego (kolejno): Bunkrownia Kotłownia Odgazowalnia Maszynownia 10

11 Warunki Rozmieszczenie w przestrzeni podstawowych i pomocniczych urządzeńelektrowni powinno spełniać następujące warunki: 1. Połączenia między urządzeniami, przez które przepływa czynnik (para, skropliny, woda zasilająca, woda chłodząca, paliwo, powietrze i spaliny) powinny byćjak najkrótsze, aby ich koszt byłmożliwie mały, a straty energetyczne jak najmniejsze 11

12 Warunki 2. Urządzenia podstawowe i pomocnicze muszą mieć odpowiednie fundamenty, podparcia, zawieszenia lub tory jezdne 3. Urządzenia wrażliwe na wpływy atmosferyczne powinny byćod nich chronione, a w miejscach w których stale przebywa personel należy zapewnić dobre oświetlenie, przewietrzanie, a w razie potrzeby zapewnićizolacjęod hałasu i klimatyzację 12

13 Warunki 4. Do urządzeńwymagających obsługi musi byćzapewniony łatwy dostęp ludzi i narzędzi, w razie potrzeby manipulowania ciężkimi elementami musi istnieć możliwośćmechanicznego transportu za pomocąsuwnic, samojezdnych urządzeńdźwigowych, podnośników lub wózków. Drogi komunikacyjne musząmiećwymiary zapewniające możliwość przewozu elementów urządzeń oraz wystarczającąnośnośćpodłogi. 5. Ogólna objętośćbudowli powinna byćmożliwie mała, koszt jej wykonania nieduży, a wygląd budowli estetyczny. 13

14 Czynniki Czynniki wpływające na kompozycję budynku głównego: Charakter elektrowni Parametry pary, moc jednostek, układ kotłów i turbin Konstrukcja urządzeń podstawowych Paliwo różne rodzaje paliw stałych wpływają znacząco na kompozycję, olej lub gaz znacznie wpływa na układ budynku głównego: brak odpopielania i odżużlania, bunkrów, galerii nawęglania itp. Klimat elektrownie na wolnym powietrzu Warunki terenowe duży teren daje znacznąswobodęw komponowaniu budynku 14

15 Ustawienie turbozespołu Rodzaje ustawień turbozespołów: Ustawienie podłużne oś turbozespołu jest równoległa do osi podłużnej budynku głównego (elektrownie wyposażone w małe turbozespoły) Ustawienie poprzeczne oś turbozespołu jest prostopadła do osi podłużnej budynku głównego (układy blokowe o mocach MW) 15

16 Konstrukcja budynku Konstrukcja stalowa najlepsza konstrukcja nośna budynku głównego elektrowni Zalety: Małe przekroje słupów Szybki montaż Łatwość podwieszania rurociągów 16

17 Nastawnie W budynku głównym elektrowni lub obok niego lokalizuje się: Nastawnie blokowe Nastawnię sieciową elektryczną Pomieszczenia nastawni muszą być: Izolowane dźwiękowo i cieplnie Klimatyzowane dla zapewnienia personelowi właściwych warunków pracy 17

18 Przykłady rozwiązań Kompozycja budynku bloku o mocy 200 MW na węgiel kamienny Rys. Szymocha, Zabokrzycki Elektrownie parowe 18

19 Przykłady rozwiązań Kompozycja budynku bloku o mocy 200 MW na węgiel brunatny Rys. Szymocha, Zabokrzycki Elektrownie parowe 19
