Moduły PXI. Cyfrowe generatory sygnałowe częstotliwości radiowych Serii 3020

Transkrypt

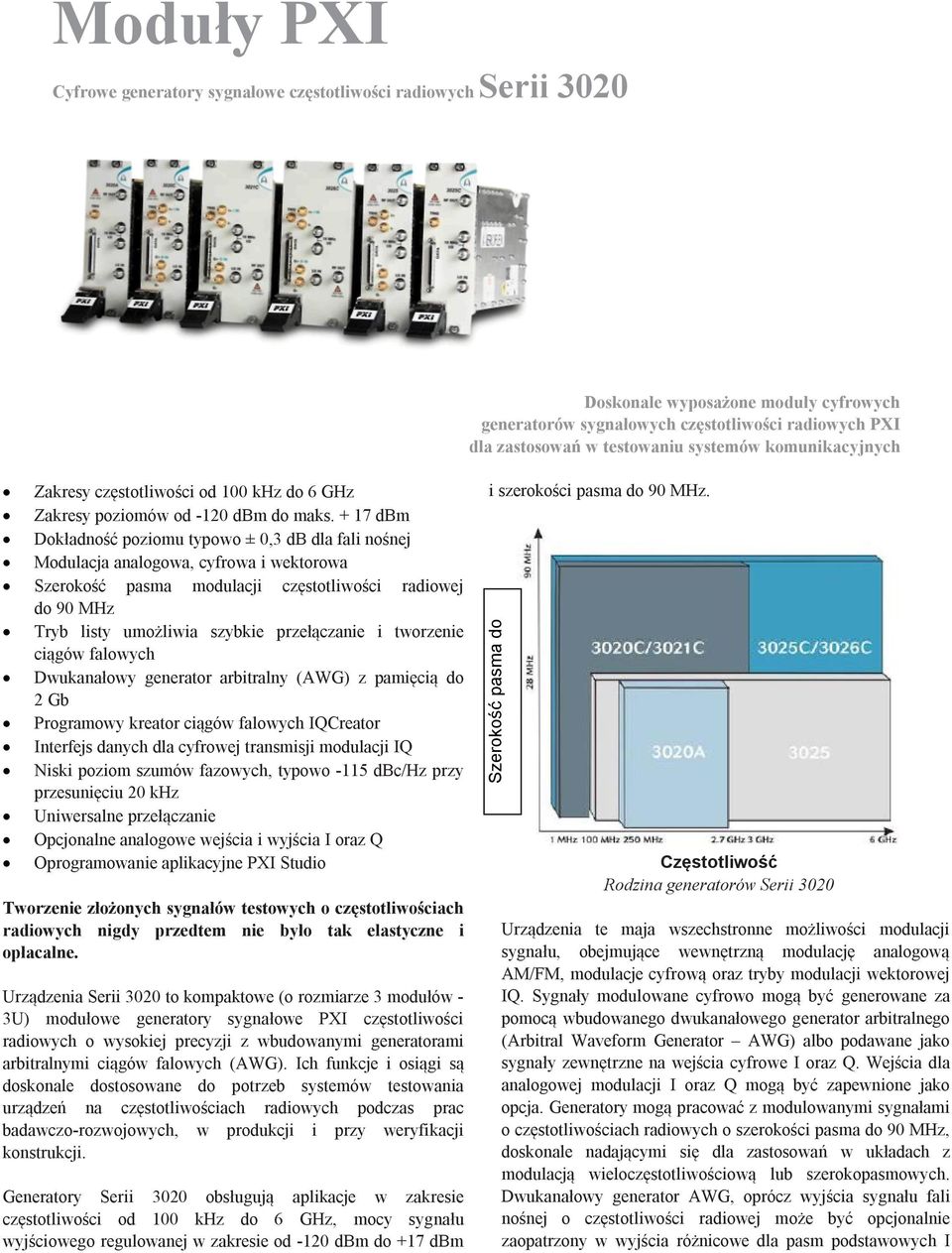

1 Moduły PXI Cyfrowe generatory sygnałowe częstotliwości radiowych Serii 3020 Doskonale wyposażone moduły cyfrowych generatorów sygnałowych częstotliwości radiowych PXI dla zastosowań w testowaniu systemów komunikacyjnych Zakresy częstotliwości od 100 khz do 6 GHz Zakresy poziomów od -120 dbm do maks dbm Dokładność poziomu typowo ± 0,3 db dla fali nośnej Modulacja analogowa, cyfrowa i wektorowa Szerokość pasma modulacji częstotliwości radiowej do 90 MHz Tryb listy umożliwia szybkie przełączanie i tworzenie ciągów falowych Dwukanałowy generator arbitralny (AWG) z pamięcią do 2 Gb Programowy kreator ciągów falowych IQCreator Interfejs danych dla cyfrowej transmisji modulacji IQ Niski poziom szumów fazowych, typowo -115 dbc/hz przy przesunięciu 20 khz Uniwersalne przełączanie Opcjonalne analogowe wejścia i wyjścia I oraz Q Oprogramowanie aplikacyjne PXI Studio Tworzenie złożonych sygnałów testowych o częstotliwościach radiowych nigdy przedtem nie było tak elastyczne i opłacalne. Urządzenia Serii 3020 to kompaktowe (o rozmiarze 3 modułów - 3U) modułowe generatory sygnałowe PXI częstotliwości radiowych o wysokiej precyzji z wbudowanymi generatorami arbitralnymi ciągów falowych (AWG). Ich funkcje i osiągi są doskonale dostosowane do potrzeb systemów testowania urządzeń na częstotliwościach radiowych podczas prac badawczo-rozwojowych, w produkcji i przy weryfikacji konstrukcji. Generatory Serii 3020 obsługują aplikacje w zakresie częstotliwości od 100 khz do 6 GHz, mocy sygnału wyjściowego regulowanej w zakresie od -120 dbm do +17 dbm i szerokości pasma do 90 MHz. Szerokość pasma do Częstotliwość Rodzina generatorów Serii 3020 Urządzenia te maja wszechstronne możliwości modulacji sygnału, obejmujące wewnętrzną modulację analogową AM/FM, modulacje cyfrową oraz tryby modulacji wektorowej IQ. Sygnały modulowane cyfrowo mogą być generowane za pomocą wbudowanego dwukanałowego generator arbitralnego (Arbitral Waveform Generator AWG) albo podawane jako sygnały zewnętrzne na wejścia cyfrowe I oraz Q. Wejścia dla analogowej modulacji I oraz Q mogą być zapewnione jako opcja. Generatory mogą pracować z modulowanymi sygnałami o częstotliwościach radiowych o szerokości pasma do 90 MHz, doskonale nadającymi się dla zastosowań w układach z modulacją wieloczęstotliwościową lub szerokopasmowych. Dwukanałowy generator AWG, oprócz wyjścia sygnału fali nośnej o częstotliwości radiowej może być opcjonalnie zaopatrzony w wyjścia różnicowe dla pasm podstawowych I

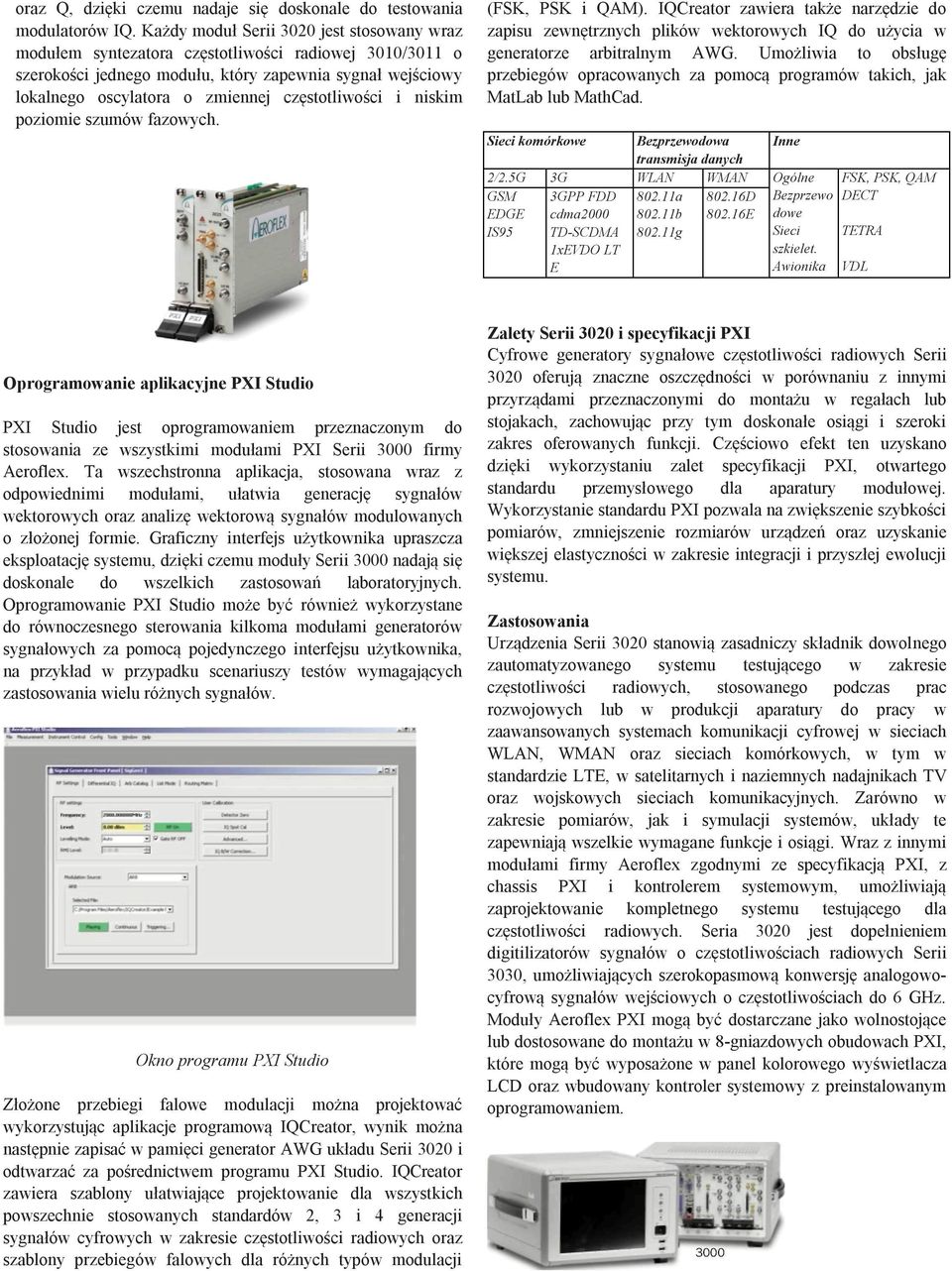

2 oraz Q, dzięki czemu nadaje się doskonale do testowania modulatorów IQ. Każdy moduł Serii 3020 jest stosowany wraz modułem syntezatora częstotliwości radiowej 3010/3011 o szerokości jednego modułu, który zapewnia sygnał wejściowy lokalnego oscylatora o zmiennej częstotliwości i niskim poziomie szumów fazowych. (FSK, PSK i QAM). IQCreator zawiera także narzędzie do zapisu zewnętrznych plików wektorowych IQ do użycia w generatorze arbitralnym AWG. Umożliwia to obsługę przebiegów opracowanych za pomocą programów takich, jak MatLab lub MathCad. Sieci komórkowe Bezprzewodowa transmisja danych 2/2.5G 3G WLAN WMAN GSM 3GPP FDD a D EDGE cdma b E IS95 TD-SCDMA g 1xEVDO LT E Inne Ogólne Bezprzewo dowe Sieci szkielet. Awionika FSK, PSK, QAM DECT TETRA VDL Oprogramowanie aplikacyjne PXI Studio PXI Studio jest oprogramowaniem przeznaczonym do stosowania ze wszystkimi modułami PXI Serii 3000 firmy Aeroflex. Ta wszechstronna aplikacja, stosowana wraz z odpowiednimi modułami, ułatwia generację sygnałów wektorowych oraz analizę wektorową sygnałów modulowanych o złożonej formie. Graficzny interfejs użytkownika upraszcza eksploatację systemu, dzięki czemu moduły Serii 3000 nadają się doskonale do wszelkich zastosowań laboratoryjnych. Oprogramowanie PXI Studio może być również wykorzystane do równoczesnego sterowania kilkoma modułami generatorów sygnałowych za pomocą pojedynczego interfejsu użytkownika, na przykład w przypadku scenariuszy testów wymagających zastosowania wielu różnych sygnałów. Okno programu PXI Studio Złożone przebiegi falowe modulacji można projektować wykorzystując aplikacje programową IQCreator, wynik można następnie zapisać w pamięci generator AWG układu Serii 3020 i odtwarzać za pośrednictwem programu PXI Studio. IQCreator zawiera szablony ułatwiające projektowanie dla wszystkich powszechnie stosowanych standardów 2, 3 i 4 generacji sygnałów cyfrowych w zakresie częstotliwości radiowych oraz szablony przebiegów falowych dla różnych typów modulacji Zalety Serii 3020 i specyfikacji PXI Cyfrowe generatory sygnałowe częstotliwości radiowych Serii 3020 oferują znaczne oszczędności w porównaniu z innymi przyrządami przeznaczonymi do montażu w regałach lub stojakach, zachowując przy tym doskonałe osiągi i szeroki zakres oferowanych funkcji. Częściowo efekt ten uzyskano dzięki wykorzystaniu zalet specyfikacji PXI, otwartego standardu przemysłowego dla aparatury modułowej. Wykorzystanie standardu PXI pozwala na zwiększenie szybkości pomiarów, zmniejszenie rozmiarów urządzeń oraz uzyskanie większej elastyczności w zakresie integracji i przyszłej ewolucji systemu. Zastosowania Urządzenia Serii 3020 stanowią zasadniczy składnik dowolnego zautomatyzowanego systemu testującego w zakresie częstotliwości radiowych, stosowanego podczas prac rozwojowych lub w produkcji aparatury do pracy w zaawansowanych systemach komunikacji cyfrowej w sieciach WLAN, WMAN oraz sieciach komórkowych, w tym w standardzie LTE, w satelitarnych i naziemnych nadajnikach TV oraz wojskowych sieciach komunikacyjnych. Zarówno w zakresie pomiarów, jak i symulacji systemów, układy te zapewniają wszelkie wymagane funkcje i osiągi. Wraz z innymi modułami firmy Aeroflex zgodnymi ze specyfikacją PXI, z chassis PXI i kontrolerem systemowym, umożliwiają zaprojektowanie kompletnego systemu testującego dla częstotliwości radiowych. Seria 3020 jest dopełnieniem digitilizatorów sygnałów o częstotliwościach radiowych Serii 3030, umożliwiających szerokopasmową konwersję analogowocyfrową sygnałów wejściowych o częstotliwościach do 6 GHz. Moduły Aeroflex PXI mogą być dostarczane jako wolnostojące lub dostosowane do montażu w 8-gniazdowych obudowach PXI, które mogą być wyposażone w panel kolorowego wyświetlacza LCD oraz wbudowany kontroler systemowy z preinstalowanym oprogramowaniem.

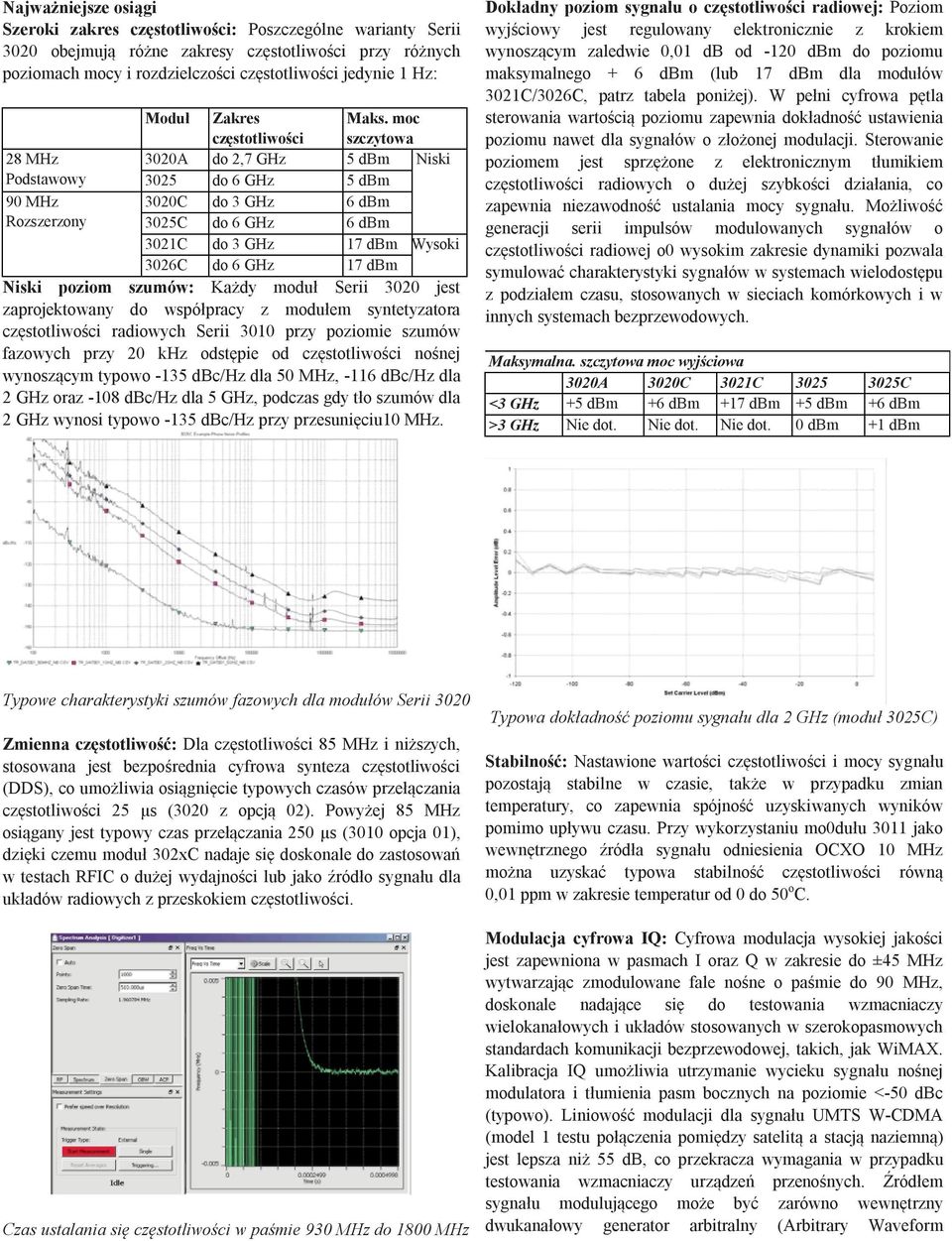

3 Najważniejsze osiągi Szeroki zakres częstotliwości: Poszczególne warianty Serii 3020 obejmują różne zakresy częstotliwości przy różnych poziomach mocy i rozdzielczości częstotliwości jedynie 1 Hz: Moduł Zakres częstotliwości Maks. moc szczytowa 28 MHz 3020A do 2,7 GHz 5 dbm Niski Podstawowy 3025 do 6 GHz 5 dbm 90 MHz 3020C do 3 GHz 6 dbm Rozszerzony 3025C do 6 GHz 6 dbm 3021C do 3 GHz 17 dbm Wysoki 3026C do 6 GHz 17 dbm Niski poziom szumów: Każdy moduł Serii 3020 jest zaprojektowany do współpracy z modułem syntetyzatora częstotliwości radiowych Serii 3010 przy poziomie szumów fazowych przy 20 khz odstępie od częstotliwości nośnej wynoszącym typowo -135 dbc/hz dla 50 MHz, -116 dbc/hz dla 2 GHz oraz -108 dbc/hz dla 5 GHz, podczas gdy tło szumów dla 2 GHz wynosi typowo -135 dbc/hz przy przesunięciu10 MHz. Dokładny poziom sygnału o częstotliwości radiowej: Poziom wyjściowy jest regulowany elektronicznie z krokiem wynoszącym zaledwie 0,01 db od -120 dbm do poziomu maksymalnego + 6 dbm (lub 17 dbm dla modułów 3021C/3026C, patrz tabela poniżej). W pełni cyfrowa pętla sterowania wartością poziomu zapewnia dokładność ustawienia poziomu nawet dla sygnałów o złożonej modulacji. Sterowanie poziomem jest sprzężone z elektronicznym tłumikiem częstotliwości radiowych o dużej szybkości działania, co zapewnia niezawodność ustalania mocy sygnału. Możliwość generacji serii impulsów modulowanych sygnałów o częstotliwości radiowej o0 wysokim zakresie dynamiki pozwala symulować charakterystyki sygnałów w systemach wielodostępu z podziałem czasu, stosowanych w sieciach komórkowych i w innych systemach bezprzewodowych. Maksymalna. szczytowa moc wyjściowa 3020A 3020C 3021C C <3 GHz +5 dbm +6 dbm +17 dbm +5 dbm +6 dbm >3 GHz Nie dot. Nie dot. Nie dot. 0 dbm +1 dbm Typowe charakterystyki szumów fazowych dla modułów Serii 3020 Zmienna częstotliwość: Dla częstotliwości 85 MHz i niższych, stosowana jest bezpośrednia cyfrowa synteza częstotliwości (DDS), co umożliwia osiągnięcie typowych czasów przełączania częstotliwości 25 µs (3020 z opcją 02). Powyżej 85 MHz osiągany jest typowy czas przełączania 250 µs (3010 opcja 01), dzięki czemu moduł 302xC nadaje się doskonale do zastosowań w testach RFIC o dużej wydajności lub jako źródło sygnału dla układów radiowych z przeskokiem częstotliwości. Czas ustalania się częstotliwości w paśmie 930 MHz do 1800 MHz Typowa dokładność poziomu sygnału dla 2 GHz (moduł 3025C) Stabilność: Nastawione wartości częstotliwości i mocy sygnału pozostają stabilne w czasie, także w przypadku zmian temperatury, co zapewnia spójność uzyskiwanych wyników pomimo upływu czasu. Przy wykorzystaniu mo0dułu 3011 jako wewnętrznego źródła sygnału odniesienia OCXO 10 MHz można uzyskać typowa stabilność częstotliwości równą 0,01 ppm w zakresie temperatur od 0 do 50 o C. Modulacja cyfrowa IQ: Cyfrowa modulacja wysokiej jakości jest zapewniona w pasmach I oraz Q w zakresie do ±45 MHz wytwarzając zmodulowane fale nośne o paśmie do 90 MHz, doskonale nadające się do testowania wzmacniaczy wielokanałowych i układów stosowanych w szerokopasmowych standardach komunikacji bezprzewodowej, takich, jak WiMAX. Kalibracja IQ umożliwia utrzymanie wycieku sygnału nośnej modulatora i tłumienia pasm bocznych na poziomie <-50 dbc (typowo). Liniowość modulacji dla sygnału UMTS W-CDMA (model 1 testu połączenia pomiędzy satelitą a stacją naziemną) jest lepsza niż 55 db, co przekracza wymagania w przypadku testowania wzmacniaczy urządzeń przenośnych. Źródłem sygnału modulującego może być zarówno wewnętrzny dwukanałowy generator arbitralny (Arbitrary Waveform

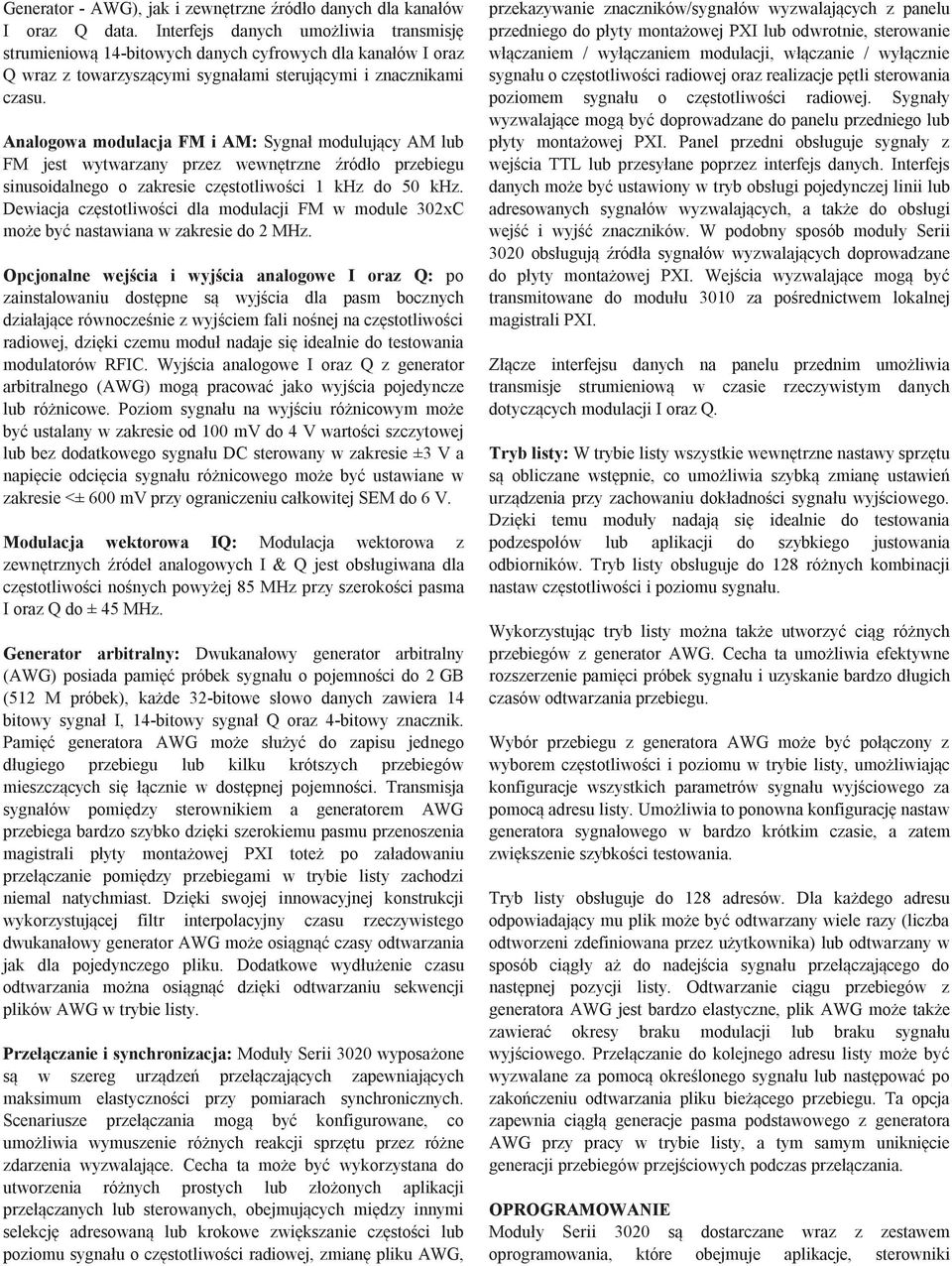

4 Generator - AWG), jak i zewnętrzne źródło danych dla kanałów I oraz Q data. Interfejs danych umożliwia transmisję strumieniową 14-bitowych danych cyfrowych dla kanałów I oraz Q wraz z towarzyszącymi sygnałami sterującymi i znacznikami czasu. Analogowa modulacja FM i AM: Sygnał modulujący AM lub FM jest wytwarzany przez wewnętrzne źródło przebiegu sinusoidalnego o zakresie częstotliwości 1 khz do 50 khz. Dewiacja częstotliwości dla modulacji FM w module 302xC może być nastawiana w zakresie do 2 MHz. Opcjonalne wejścia i wyjścia analogowe I oraz Q: po zainstalowaniu dostępne są wyjścia dla pasm bocznych działające równocześnie z wyjściem fali nośnej na częstotliwości radiowej, dzięki czemu moduł nadaje się idealnie do testowania modulatorów RFIC. Wyjścia analogowe I oraz Q z generator arbitralnego (AWG) mogą pracować jako wyjścia pojedyncze lub różnicowe. Poziom sygnału na wyjściu różnicowym może być ustalany w zakresie od 100 mv do 4 V wartości szczytowej lub bez dodatkowego sygnału DC sterowany w zakresie ±3 V a napięcie odcięcia sygnału różnicowego może być ustawiane w zakresie <± 600 mv przy ograniczeniu całkowitej SEM do 6 V. Modulacja wektorowa IQ: Modulacja wektorowa z zewnętrznych źródeł analogowych I & Q jest obsługiwana dla częstotliwości nośnych powyżej 85 MHz przy szerokości pasma I oraz Q do ± 45 MHz. Generator arbitralny: Dwukanałowy generator arbitralny (AWG) posiada pamięć próbek sygnału o pojemności do 2 GB (512 M próbek), każde 32-bitowe słowo danych zawiera 14 bitowy sygnał I, 14-bitowy sygnał Q oraz 4-bitowy znacznik. Pamięć generatora AWG może służyć do zapisu jednego długiego przebiegu lub kilku krótszych przebiegów mieszczących się łącznie w dostępnej pojemności. Transmisja sygnałów pomiędzy sterownikiem a generatorem AWG przebiega bardzo szybko dzięki szerokiemu pasmu przenoszenia magistrali płyty montażowej PXI toteż po załadowaniu przełączanie pomiędzy przebiegami w trybie listy zachodzi niemal natychmiast. Dzięki swojej innowacyjnej konstrukcji wykorzystującej filtr interpolacyjny czasu rzeczywistego dwukanałowy generator AWG może osiągnąć czasy odtwarzania jak dla pojedynczego pliku. Dodatkowe wydłużenie czasu odtwarzania można osiągnąć dzięki odtwarzaniu sekwencji plików AWG w trybie listy. Przełączanie i synchronizacja: Moduły Serii 3020 wyposażone są w szereg urządzeń przełączających zapewniających maksimum elastyczności przy pomiarach synchronicznych. Scenariusze przełączania mogą być konfigurowane, co umożliwia wymuszenie różnych reakcji sprzętu przez różne zdarzenia wyzwalające. Cecha ta może być wykorzystana do utworzenia różnych prostych lub złożonych aplikacji przełączanych lub sterowanych, obejmujących między innymi selekcję adresowaną lub krokowe zwiększanie częstości lub poziomu sygnału o częstotliwości radiowej, zmianę pliku AWG, przekazywanie znaczników/sygnałów wyzwalających z panelu przedniego do płyty montażowej PXI lub odwrotnie, sterowanie włączaniem / wyłączaniem modulacji, włączanie / wyłącznie sygnału o częstotliwości radiowej oraz realizacje pętli sterowania poziomem sygnału o częstotliwości radiowej. Sygnały wyzwalające mogą być doprowadzane do panelu przedniego lub płyty montażowej PXI. Panel przedni obsługuje sygnały z wejścia TTL lub przesyłane poprzez interfejs danych. Interfejs danych może być ustawiony w tryb obsługi pojedynczej linii lub adresowanych sygnałów wyzwalających, a także do obsługi wejść i wyjść znaczników. W podobny sposób moduły Serii 3020 obsługują źródła sygnałów wyzwalających doprowadzane do płyty montażowej PXI. Wejścia wyzwalające mogą być transmitowane do modułu 3010 za pośrednictwem lokalnej magistrali PXI. Złącze interfejsu danych na panelu przednim umożliwia transmisje strumieniową w czasie rzeczywistym danych dotyczących modulacji I oraz Q. Tryb listy: W trybie listy wszystkie wewnętrzne nastawy sprzętu są obliczane wstępnie, co umożliwia szybką zmianę ustawień urządzenia przy zachowaniu dokładności sygnału wyjściowego. Dzięki temu moduły nadają się idealnie do testowania podzespołów lub aplikacji do szybkiego justowania odbiorników. Tryb listy obsługuje do 128 różnych kombinacji nastaw częstotliwości i poziomu sygnału. Wykorzystując tryb listy można także utworzyć ciąg różnych przebiegów z generator AWG. Cecha ta umożliwia efektywne rozszerzenie pamięci próbek sygnału i uzyskanie bardzo długich czasów odtwarzania przebiegu. Wybór przebiegu z generatora AWG może być połączony z wyborem częstotliwości i poziomu w trybie listy, umożliwiając konfiguracje wszystkich parametrów sygnału wyjściowego za pomocą adresu listy. Umożliwia to ponowna konfigurację nastaw generatora sygnałowego w bardzo krótkim czasie, a zatem zwiększenie szybkości testowania. Tryb listy obsługuje do 128 adresów. Dla każdego adresu odpowiadający mu plik może być odtwarzany wiele razy (liczba odtworzeni zdefiniowana przez użytkownika) lub odtwarzany w sposób ciągły aż do nadejścia sygnału przełączającego do następnej pozycji listy. Odtwarzanie ciągu przebiegów z generatora AWG jest bardzo elastyczne, plik AWG może także zawierać okresy braku modulacji lub braku sygnału wyjściowego. Przełączanie do kolejnego adresu listy może być wyzwalane za pomocą określonego sygnału lub następować po zakończeniu odtwarzania pliku bieżącego przebiegu. Ta opcja zapewnia ciągłą generacje pasma podstawowego z generatora AWG przy pracy w trybie listy, a tym samym uniknięcie generacji przebiegów przejściowych podczas przełączania. OPROGRAMOWANIE Moduły Serii 3020 są dostarczane wraz z zestawem oprogramowania, które obejmuje aplikacje, sterowniki

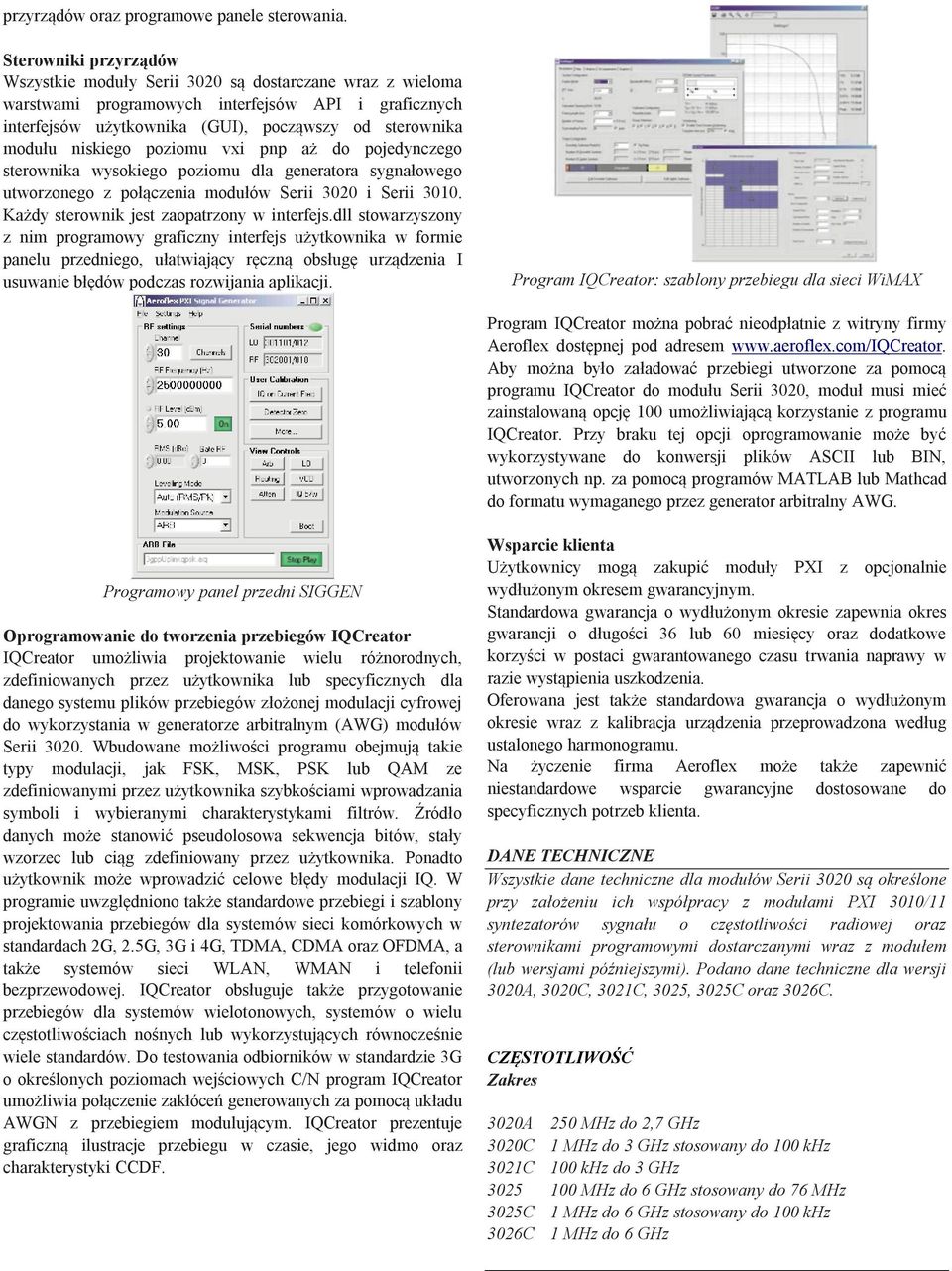

5 przyrządów oraz programowe panele sterowania. Sterowniki przyrządów Wszystkie moduły Serii 3020 są dostarczane wraz z wieloma warstwami programowych interfejsów API i graficznych interfejsów użytkownika (GUI), począwszy od sterownika modułu niskiego poziomu vxi pnp aż do pojedynczego sterownika wysokiego poziomu dla generatora sygnałowego utworzonego z połączenia modułów Serii 3020 i Serii Każdy sterownik jest zaopatrzony w interfejs.dll stowarzyszony z nim programowy graficzny interfejs użytkownika w formie panelu przedniego, ułatwiający ręczną obsługę urządzenia I usuwanie błędów podczas rozwijania aplikacji. Program IQCreator: szablony przebiegu dla sieci WiMAX Program IQCreator można pobrać nieodpłatnie z witryny firmy Aeroflex dostępnej pod adresem Aby można było załadować przebiegi utworzone za pomocą programu IQCreator do modułu Serii 3020, moduł musi mieć zainstalowaną opcję 100 umożliwiającą korzystanie z programu IQCreator. Przy braku tej opcji oprogramowanie może być wykorzystywane do konwersji plików ASCII lub BIN, utworzonych np. za pomocą programów MATLAB lub Mathcad do formatu wymaganego przez generator arbitralny AWG. Programowy panel przedni SIGGEN Oprogramowanie do tworzenia przebiegów IQCreator IQCreator umożliwia projektowanie wielu różnorodnych, zdefiniowanych przez użytkownika lub specyficznych dla danego systemu plików przebiegów złożonej modulacji cyfrowej do wykorzystania w generatorze arbitralnym (AWG) modułów Serii Wbudowane możliwości programu obejmują takie typy modulacji, jak FSK, MSK, PSK lub QAM ze zdefiniowanymi przez użytkownika szybkościami wprowadzania symboli i wybieranymi charakterystykami filtrów. Źródło danych może stanowić pseudolosowa sekwencja bitów, stały wzorzec lub ciąg zdefiniowany przez użytkownika. Ponadto użytkownik może wprowadzić celowe błędy modulacji IQ. W programie uwzględniono także standardowe przebiegi i szablony projektowania przebiegów dla systemów sieci komórkowych w standardach 2G, 2.5G, 3G i 4G, TDMA, CDMA oraz OFDMA, a także systemów sieci WLAN, WMAN i telefonii bezprzewodowej. IQCreator obsługuje także przygotowanie przebiegów dla systemów wielotonowych, systemów o wielu częstotliwościach nośnych lub wykorzystujących równocześnie wiele standardów. Do testowania odbiorników w standardzie 3G o określonych poziomach wejściowych C/N program IQCreator umożliwia połączenie zakłóceń generowanych za pomocą układu AWGN z przebiegiem modulującym. IQCreator prezentuje graficzną ilustracje przebiegu w czasie, jego widmo oraz charakterystyki CCDF. Wsparcie klienta Użytkownicy mogą zakupić moduły PXI z opcjonalnie wydłużonym okresem gwarancyjnym. Standardowa gwarancja o wydłużonym okresie zapewnia okres gwarancji o długości 36 lub 60 miesięcy oraz dodatkowe korzyści w postaci gwarantowanego czasu trwania naprawy w razie wystąpienia uszkodzenia. Oferowana jest także standardowa gwarancja o wydłużonym okresie wraz z kalibracja urządzenia przeprowadzona według ustalonego harmonogramu. Na życzenie firma Aeroflex może także zapewnić niestandardowe wsparcie gwarancyjne dostosowane do specyficznych potrzeb klienta. DANE TECHNICZNE Wszystkie dane techniczne dla modułów Serii 3020 są określone przy założeniu ich współpracy z modułami PXI 3010/11 syntezatorów sygnału o częstotliwości radiowej oraz sterownikami programowymi dostarczanymi wraz z modułem (lub wersjami późniejszymi). Podano dane techniczne dla wersji 3020A, 3020C, 3021C, 3025, 3025C oraz 3026C. CZĘSTOTLIWOŚĆ Zakres 3020A 250 MHz do 2,7 GHz 3020C 1 MHz do 3 GHz stosowany do 100 khz 3021C 100 khz do 3 GHz MHz do 6 GHz stosowany do 76 MHz 3025C 1 MHz do 6 GHz stosowany do 100 khz 3026C 1 MHz do 6 GHz

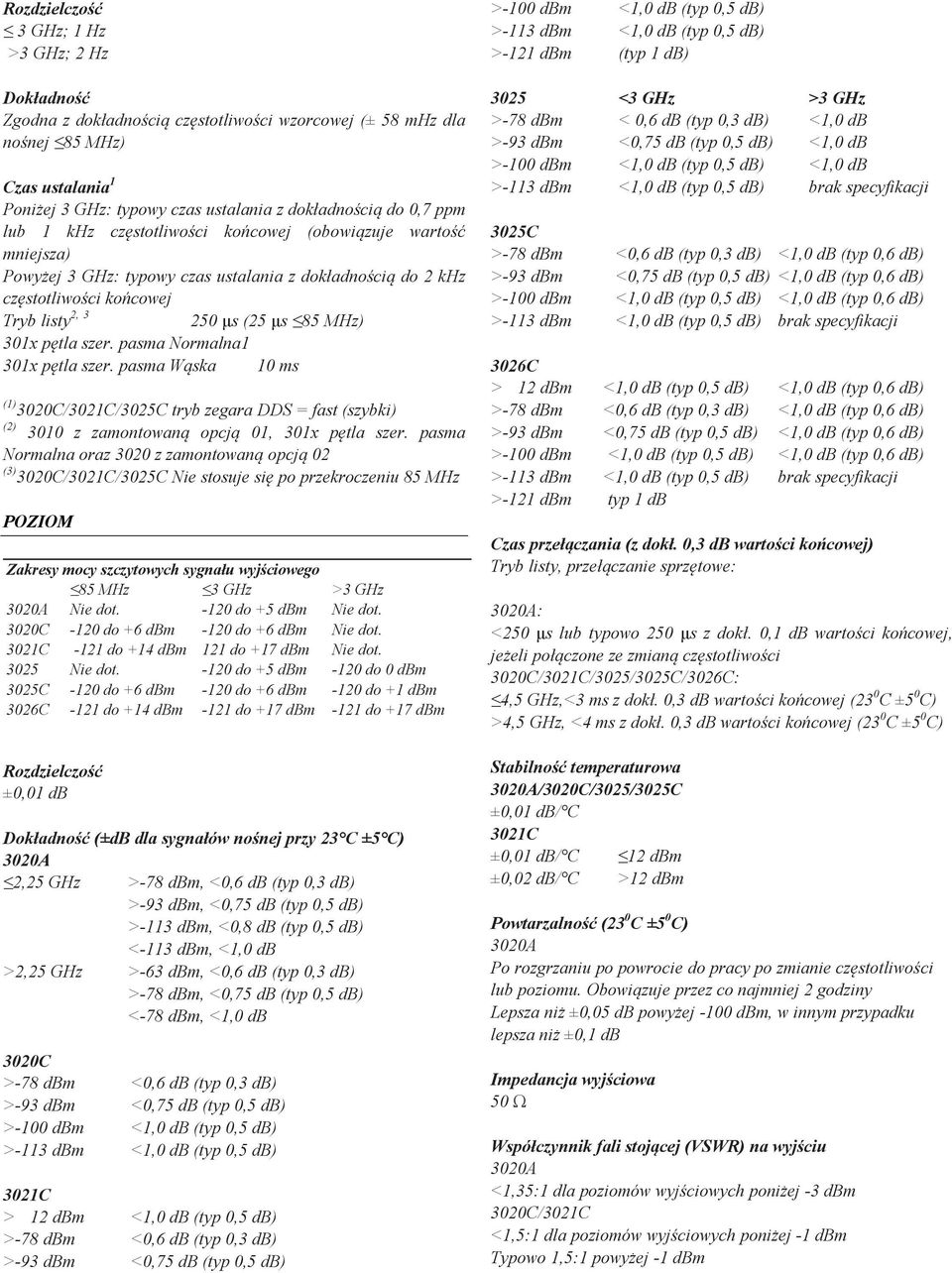

6 Rozdzielczość 3 GHz; 1 Hz >3 GHz; 2 Hz Dokładność Zgodna z dokładnością częstotliwości wzorcowej (± 58 mhz dla nośnej 85 MHz) Czas ustalania 1 Poniżej 3 GHz: typowy czas ustalania z dokładnością do 0,7 ppm lub 1 khz częstotliwości końcowej (obowiązuje wartość mniejsza) Powyżej 3 GHz: typowy czas ustalania z dokładnością do 2 khz częstotliwości końcowej Tryb listy 2, µs (25 µs 85 MHz) 301x pętla szer. pasma Normalna1 301x pętla szer. pasma Wąska 10 ms (1) 3020C/3021C/3025C tryb zegara DDS = fast (szybki) (2) 3010 z zamontowaną opcją 01, 301x pętla szer. pasma Normalna oraz 3020 z zamontowaną opcją 02 (3) 3020C/3021C/3025C Nie stosuje się po przekroczeniu 85 MHz POZIOM Zakresy mocy szczytowych sygnału wyjściowego 85 MHz 3 GHz >3 GHz 3020A Nie dot do +5 dbm Nie dot. 3020C -120 do +6 dbm -120 do +6 dbm Nie dot. 3021C -121 do +14 dbm 121 do +17 dbm Nie dot Nie dot do +5 dbm -120 do 0 dbm 3025C -120 do +6 dbm -120 do +6 dbm -120 do +1 dbm 3026C -121 do +14 dbm -121 do +17 dbm -121 do +17 dbm Rozdzielczość ±0,01 db Dokładność (±db dla sygnałów nośnej przy 23 C ±5 C) 3020A 2,25 GHz >-78 dbm, <0,6 db (typ 0,3 db) >-93 dbm, <0,75 db (typ 0,5 db) >-113 dbm, <0,8 db (typ 0,5 db) <-113 dbm, <1,0 db >2,25 GHz >-63 dbm, <0,6 db (typ 0,3 db) >-78 dbm, <0,75 db (typ 0,5 db) <-78 dbm, <1,0 db 3020C >-78 dbm <0,6 db (typ 0,3 db) >-93 dbm <0,75 db (typ 0,5 db) >-100 dbm <1,0 db (typ 0,5 db) >-113 dbm <1,0 db (typ 0,5 db) 3021C > 12 dbm <1,0 db (typ 0,5 db) >-78 dbm <0,6 db (typ 0,3 db) >-93 dbm <0,75 db (typ 0,5 db) >-100 dbm <1,0 db (typ 0,5 db) >-113 dbm <1,0 db (typ 0,5 db) >-121 dbm (typ 1 db) 3025 <3 GHz >3 GHz >-78 dbm < 0,6 db (typ 0,3 db) <1,0 db >-93 dbm <0,75 db (typ 0,5 db) <1,0 db >-100 dbm <1,0 db (typ 0,5 db) <1,0 db >-113 dbm <1,0 db (typ 0,5 db) brak specyfikacji 3025C >-78 dbm <0,6 db (typ 0,3 db) <1,0 db (typ 0,6 db) >-93 dbm <0,75 db (typ 0,5 db) <1,0 db (typ 0,6 db) >-100 dbm <1,0 db (typ 0,5 db) <1,0 db (typ 0,6 db) >-113 dbm <1,0 db (typ 0,5 db) brak specyfikacji 1 ms 3026C > 12 dbm <1,0 db (typ 0,5 db) <1,0 db (typ 0,6 db) >-78 dbm <0,6 db (typ 0,3 db) <1,0 db (typ 0,6 db) >-93 dbm <0,75 db (typ 0,5 db) <1,0 db (typ 0,6 db) >-100 dbm <1,0 db (typ 0,5 db) <1,0 db (typ 0,6 db) >-113 dbm <1,0 db (typ 0,5 db) brak specyfikacji >-121 dbm typ 1 db Czas przełączania (z dokł. 0,3 db wartości końcowej) Tryb listy, przełączanie sprzętowe: 3020A: <250 µs lub typowo 250 µs z dokł. 0,1 db wartości końcowej, jeżeli połączone ze zmianą częstotliwości 3020C/3021C/3025/3025C/3026C: 4,5 GHz,<3 ms z dokł. 0,3 db wartości końcowej (23 0 C ±5 0 C) >4,5 GHz, <4 ms z dokł. 0,3 db wartości końcowej (23 0 C ±5 0 C) Stabilność temperaturowa 3020A/3020C/3025/3025C ±0,01 db/ C 3021C ±0,01 db/ C 12 dbm ±0,02 db/ C >12 dbm Powtarzalność (23 0 C ±5 0 C) 3020A Po rozgrzaniu po powrocie do pracy po zmianie częstotliwości lub poziomu. Obowiązuje przez co najmniej 2 godziny Lepsza niż ±0,05 db powyżej -100 dbm, w innym przypadku lepsza niż ±0,1 db Impedancja wyjściowa 50 Ω Współczynnik fali stojącej (VSWR) na wyjściu 3020A <1,35:1 dla poziomów wyjściowych poniżej -3 dbm 3020C/3021C <1,5:1 dla poziomów wyjściowych poniżej -1 dbm Typowo 1,5:1 powyżej -1 dbm

7 3025/3025C 3 GHz <1,5:1 dla poziomów wyjściowych <-1 dbm >3 GHz <1,7:1 dla poziomów wyjściowych <-6 dbm 3026C 3 GHz <1,5:1 dla poziomów wyjściowych <-1 dbm Typowo 1,5:1 powyżej -1 dbm >3 GHz <1,7:1 dla poziomów wyjściowych <-6 dbm Typowo 1,7:1 powyżej -6 dbm Przenoszenie mocy zwrotnej 3020A Nie przekracza +20 dbm 3020C/3021C/3025C/3026C Nie przekracza +25 dbm TRYB LISTY Parametry kanałów trybu listy Częstotliwość sygnału, Poziom sygnału, Tryb regulacji poziomu, Przesunięcie RMS, Wyjście sygnału (zał./ wył.), tryb modulacji, wybór pliku AWG Adresy listy 128 numerowanych w zakresie od 0 do 127 Czas ustalania Patrz dane na temat częstotliwości i poziomu Przełączanie adresu Ręczne (polecenia z poziomu oprogramowania) Zewnętrzne (przełączane sprzętowo) Wewnętrzne (licznik czasu) Źródła sygnału przełączającego w trybie zewnętrznym Sygnał magistrali PXI, przerzutnik typu star trigger, sygnał pomocniczy LVDS Aux 1 do 5, TTL+ve, TTL-ve Tryb licznika (wewnętrzny) Czas trwania kroku 250 µs do 10 s z rozdzielczością 10 µs Czas trwania może być ręcznie zmieniony w zależności od nastaw generator arbitralnego AWG. CZYSTOŚC WIDMOWA Szum fazowy SSB Typowo przy 50 MHz i w temperaturze pokojowej (tryb zegara DDS = low noise (niski poziom szumu)) 3010/11 Szerokość Wąska Szeroka (normalna) pasma w pętli Przesunięcie dbc/hz dbc/hz 100 Hz khz khz khz khz MHz MHz Typowo przy 2 GHz i w temperaturze pokojowej 3010/11 Szerokość Wąska Szeroka (normalna) pasma w pętli Przesunięcie dbc/hz dbc/hz 100 Hz khz khz khz khz MHz MHz Szum fazowy dla przesunięcia poniżej 100 Hz zależy od szumu fazowego odniesienia Typowy szum fazowy przy 5 GHz -108 dbc/hz, przesunięcie 20 khz Tło szumów (przesunięcie 10 MHz względem 2 GHz) Typowo -140 dbc/hz Czystość związana z anharmonicznością przebiegu (tryb DDS = low noise (niski poziom szumu), o ile ma zastosowanie) Typowo -60 dbc przy przesunięciu >10 khz Typowo -70 dbc przy przesunięciu >10 khz dla sygnału nośnej 3020C/3021C/3025C/3026C 85 MHz, typowo -60 dbc przy przesunięciu > 10 dla sygnału nośnej Subharmoniczne (sygnał wyjściowy do 0 dbm) < -30 dbc, typowo -55 dbc Harmoniczne (sygnał wyjściowy 0 dbm) 3020A/ C/3021C/3025C/3026C 2-ga harmoniczna <-28 dbc (typ -40 dbc) <-28 dbc, (typ -40 dbc) 3-cia harmoniczna <-30 dbc (typ -55 dbc) <-30 dbc (typ -55 dbc) MODULACJA Tryby modulacji: Wewnętrzna analogowa AM lub FM Wewnętrzna cyfrowa IQ, (AWG) Zewnętrzna analogowa IQ (opcja) powyżej 86 MHz Zewnętrzna cyfrowa IQ (LVDS) WEWNĘTRZNA MODULACJA AMPLITUDOWA Generator sygnału modulującego Jednotonowy, sinusoida Częstotliwość modulacji 1 khz do 50 khz Rozdzielczość 1 Hz Zakres głębokości modulacji 0% do 99% Rozdzielczość 1% Dokładność (częst. modulacji 1 khz częstotliwość nośna poniżej 3 GHz) < ±4% nastawionej głębokości ±1% Całkowite zniekształcenia harmoniczne (częst. modulacji 1 khz, częstotliwość nośna poniżej 3 GHz) <1,5% dla głębokości 30% <2% dla głębokości 80% (do wart. szczytowej +16 dbm) WEWNĘTRZNA MODULACJA FM Generator sygnału modulującego Jednotonowy, sinusoida

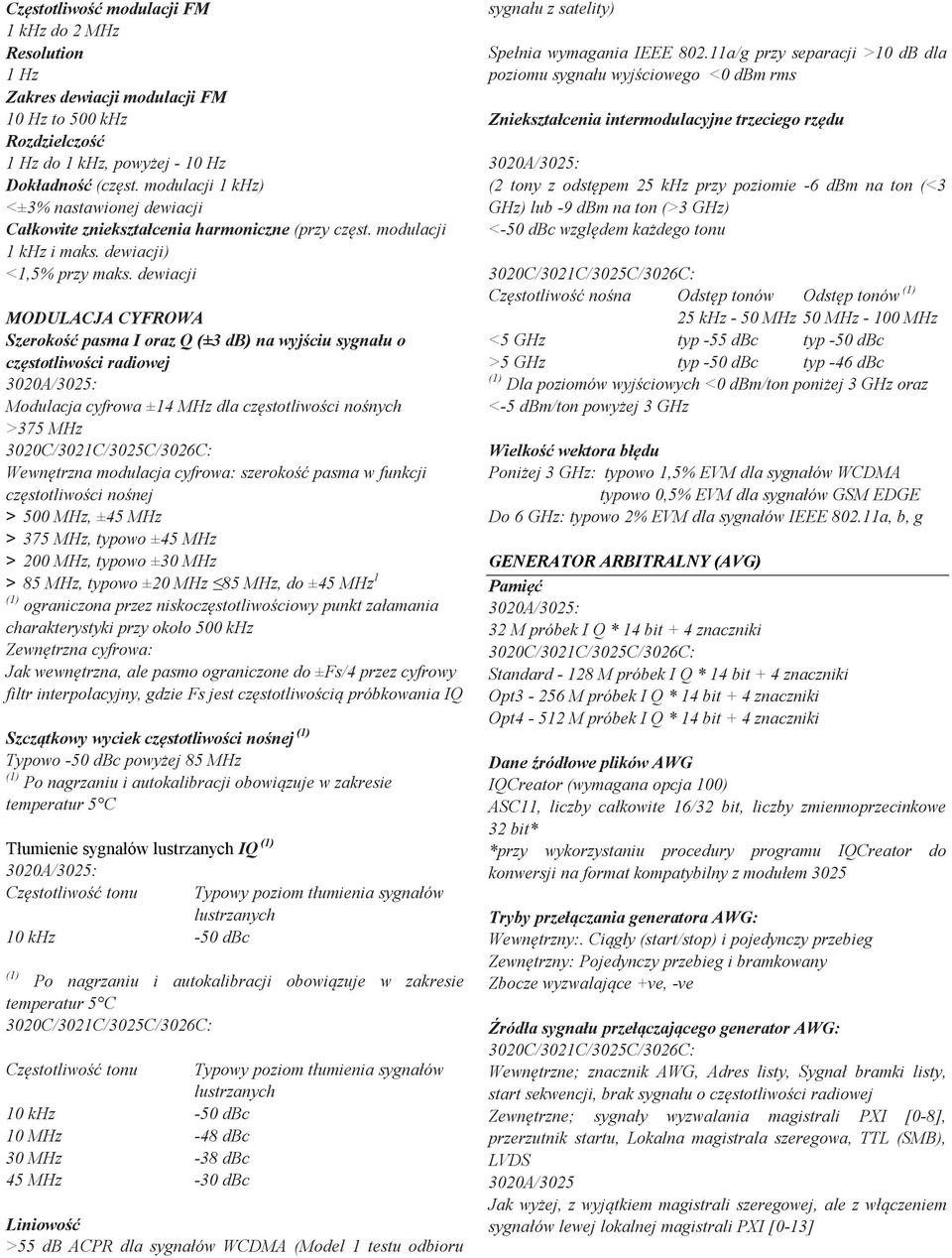

8 Częstotliwość modulacji FM 1 khz do 2 MHz Resolution 1 Hz Zakres dewiacji modulacji FM 10 Hz to 500 khz Rozdzielczość 1 Hz do 1 khz, powyżej - 10 Hz Dokładność (częst. modulacji 1 khz) <±3% nastawionej dewiacji Całkowite zniekształcenia harmoniczne (przy częst. modulacji 1 khz i maks. dewiacji) <1,5% przy maks. dewiacji MODULACJA CYFROWA Szerokość pasma I oraz Q (±3 db) na wyjściu sygnału o częstotliwości radiowej Modulacja cyfrowa ±14 MHz dla częstotliwości nośnych >375 MHz 3020C/3021C/3025C/3026C: Wewnętrzna modulacja cyfrowa: szerokość pasma w funkcji częstotliwości nośnej > 500 MHz, ±45 MHz > 375 MHz, typowo ±45 MHz > 200 MHz, typowo ±30 MHz > 85 MHz, typowo ±20 MHz 85 MHz, do ±45 MHz 1 (1) ograniczona przez niskoczęstotliwościowy punkt załamania charakterystyki przy około 500 khz Zewnętrzna cyfrowa: Jak wewnętrzna, ale pasmo ograniczone do ±Fs/4 przez cyfrowy filtr interpolacyjny, gdzie Fs jest częstotliwością próbkowania IQ Szczątkowy wyciek częstotliwości nośnej (1) Typowo -50 dbc powyżej 85 MHz (1) Po nagrzaniu i autokalibracji obowiązuje w zakresie temperatur 5 C Tłumienie sygnałów lustrzanych IQ (1) Częstotliwość tonu Typowy poziom tłumienia sygnałów lustrzanych 10 khz -50 dbc (1) Po nagrzaniu i autokalibracji obowiązuje w zakresie temperatur 5 C 3020C/3021C/3025C/3026C: Częstotliwość tonu Typowy poziom tłumienia sygnałów lustrzanych 10 khz -50 dbc 10 MHz -48 dbc 30 MHz -38 dbc 45 MHz -30 dbc Liniowość >55 db ACPR dla sygnałów WCDMA (Model 1 testu odbioru sygnału z satelity) Spełnia wymagania IEEE a/g przy separacji >10 db dla poziomu sygnału wyjściowego <0 dbm rms Zniekształcenia intermodulacyjne trzeciego rzędu (2 tony z odstępem 25 khz przy poziomie -6 dbm na ton (<3 GHz) lub -9 dbm na ton (>3 GHz) <-50 dbc względem każdego tonu 3020C/3021C/3025C/3026C: Częstotliwość nośna Odstęp tonów Odstęp tonów (1) 25 khz - 50 MHz 50 MHz MHz <5 GHz typ -55 dbc typ -50 dbc >5 GHz typ -50 dbc typ -46 dbc (1) Dla poziomów wyjściowych <0 dbm/ton poniżej 3 GHz oraz <-5 dbm/ton powyżej 3 GHz Wielkość wektora błędu Poniżej 3 GHz: typowo 1,5% EVM dla sygnałów WCDMA typowo 0,5% EVM dla sygnałów GSM EDGE Do 6 GHz: typowo 2% EVM dla sygnałów IEEE a, b, g GENERATOR ARBITRALNY (AVG) Pamięć 32 M próbek I Q * 14 bit + 4 znaczniki 3020C/3021C/3025C/3026C: Standard M próbek I Q * 14 bit + 4 znaczniki Opt3-256 M próbek I Q * 14 bit + 4 znaczniki Opt4-512 M próbek I Q * 14 bit + 4 znaczniki Dane źródłowe plików AWG IQCreator (wymagana opcja 100) ASC11, liczby całkowite 16/32 bit, liczby zmiennoprzecinkowe 32 bit* *przy wykorzystaniu procedury programu IQCreator do konwersji na format kompatybilny z modułem 3025 Tryby przełączania generatora AWG: Wewnętrzny:. Ciągły (start/stop) i pojedynczy przebieg Zewnętrzny: Pojedynczy przebieg i bramkowany Zbocze wyzwalające +ve, -ve Źródła sygnału przełączającego generator AWG: 3020C/3021C/3025C/3026C: Wewnętrzne; znacznik AWG, Adres listy, Sygnał bramki listy, start sekwencji, brak sygnału o częstotliwości radiowej Zewnętrzne; sygnały wyzwalania magistrali PXI [0-8], przerzutnik startu, Lokalna magistrala szeregowa, TTL (SMB), LVDS 3020A/3025 Jak wyżej, z wyjątkiem magistrali szeregowej, ale z włączeniem sygnałów lewej lokalnej magistrali PXI [0-13]

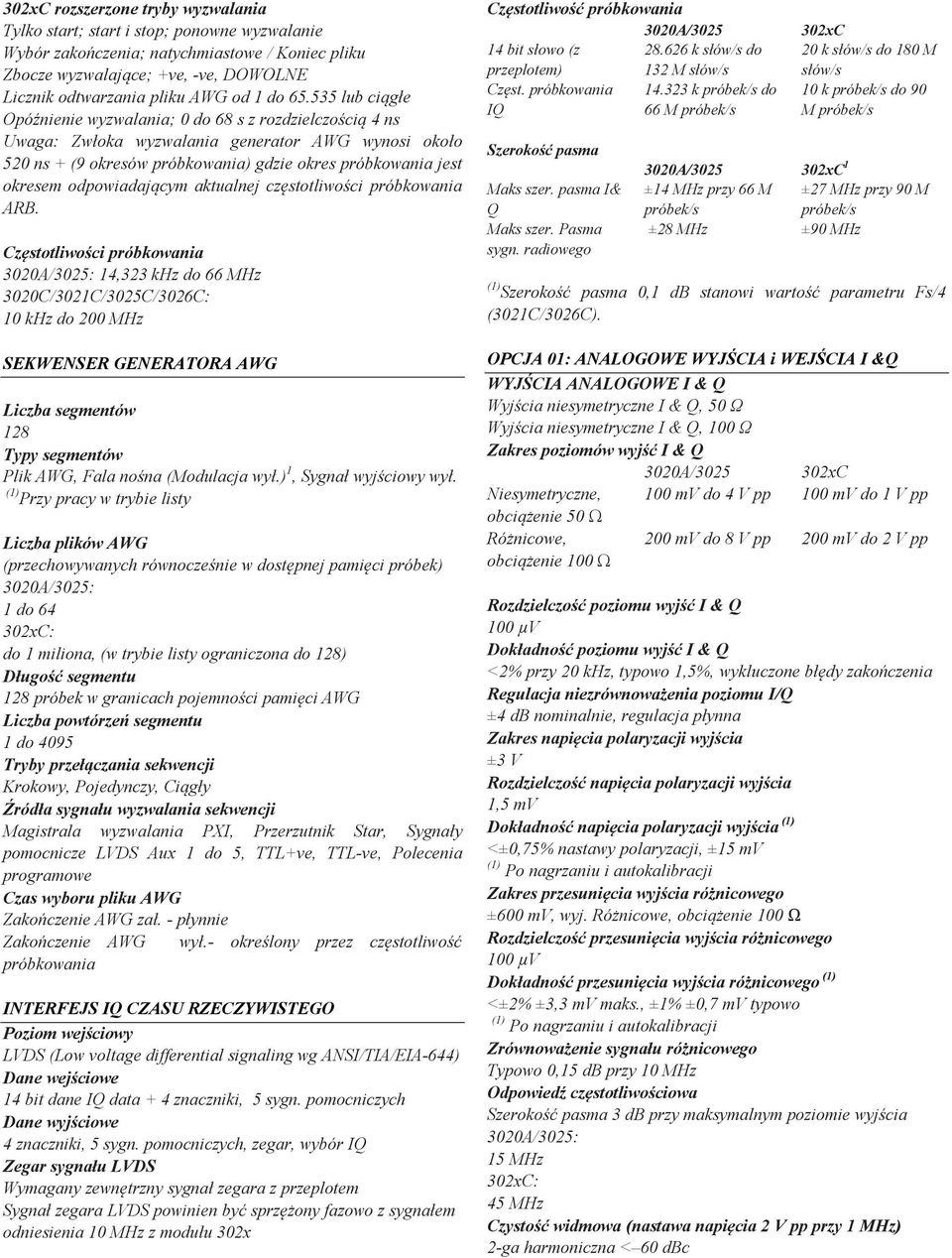

9 302xC rozszerzone tryby wyzwalania Tylko start; start i stop; ponowne wyzwalanie Wybór zakończenia; natychmiastowe / Koniec pliku Zbocze wyzwalające; +ve, -ve, DOWOLNE Licznik odtwarzania pliku AWG od 1 do lub ciągłe Opóźnienie wyzwalania; 0 do 68 s z rozdzielczością 4 ns Uwaga: Zwłoka wyzwalania generator AWG wynosi około 520 ns + (9 okresów próbkowania) gdzie okres próbkowania jest okresem odpowiadającym aktualnej częstotliwości próbkowania ARB. Częstotliwości próbkowania 14,323 khz do 66 MHz 3020C/3021C/3025C/3026C: 10 khz do 200 MHz SEKWENSER GENERATORA AWG Liczba segmentów 128 Typy segmentów Plik AWG, Fala nośna (Modulacja wył.) 1, Sygnał wyjściowy wył. (1) Przy pracy w trybie listy Liczba plików AWG (przechowywanych równocześnie w dostępnej pamięci próbek) 1 do xC: do 1 miliona, (w trybie listy ograniczona do 128) Długość segmentu 128 próbek w granicach pojemności pamięci AWG Liczba powtórzeń segmentu 1 do 4095 Tryby przełączania sekwencji Krokowy, Pojedynczy, Ciągły Źródła sygnału wyzwalania sekwencji Magistrala wyzwalania PXI, Przerzutnik Star, Sygnały pomocnicze LVDS Aux 1 do 5, TTL+ve, TTL-ve, Polecenia programowe Czas wyboru pliku AWG Zakończenie AWG zał. - płynnie Zakończenie AWG wył.- określony przez częstotliwość próbkowania INTERFEJS IQ CZASU RZECZYWISTEGO Poziom wejściowy LVDS (Low voltage differential signaling wg ANSI/TIA/EIA-644) Dane wejściowe 14 bit dane IQ data + 4 znaczniki, 5 sygn. pomocniczych Dane wyjściowe 4 znaczniki, 5 sygn. pomocniczych, zegar, wybór IQ Zegar sygnału LVDS Wymagany zewnętrzny sygnał zegara z przeplotem Sygnał zegara LVDS powinien być sprzężony fazowo z sygnałem odniesienia 10 MHz z modułu 302x Częstotliwość próbkowania 3020A/ xC 14 bit słowo (z przeplotem) k słów/s do 132 M słów/s 20 k słów/s do 180 M słów/s Częst. próbkowania IQ k próbek/s do 66 M próbek/s 10 k próbek/s do 90 M próbek/s Szerokość pasma Maks szer. pasma I& Q Maks szer. Pasma sygn. radiowego 3020A/ xC 1 ±14 MHz przy 66 M ±27 MHz przy 90 M próbek/s próbek/s ±28 MHz ±90 MHz (1) Szerokość pasma 0,1 db stanowi wartość parametru Fs/4 (3021C/3026C). OPCJA 01: ANALOGOWE WYJŚCIA i WEJŚCIA I &Q WYJŚCIA ANALOGOWE I & Q Wyjścia niesymetryczne I & Q, 50 Ω Wyjścia niesymetryczne I & Q, 100 Ω Zakres poziomów wyjść I & Q 3020A/ xC Niesymetryczne, 100 mv do 4 V pp 100 mv do 1 V pp obciążenie 50 Ω Różnicowe, obciążenie 100 Ω 200 mv do 8 V pp 200 mv do 2 V pp Rozdzielczość poziomu wyjść I & Q 100 µv Dokładność poziomu wyjść I & Q <2% przy 20 khz, typowo 1,5%, wykluczone błędy zakończenia Regulacja niezrównoważenia poziomu I/Q ±4 db nominalnie, regulacja płynna Zakres napięcia polaryzacji wyjścia ±3 V Rozdzielczość napięcia polaryzacji wyjścia 1,5 mv Dokładność napięcia polaryzacji wyjścia (1) <±0,75% nastawy polaryzacji, ±15 mv (1) Po nagrzaniu i autokalibracji Zakres przesunięcia wyjścia różnicowego ±600 mv, wyj. Różnicowe, obciążenie 100 Ω Rozdzielczość przesunięcia wyjścia różnicowego 100 µv Dokładność przesunięcia wyjścia różnicowego (1) <±2% ±3,3 mv maks., ±1% ±0,7 mv typowo (1) Po nagrzaniu i autokalibracji Zrównoważenie sygnału różnicowego Typowo 0,15 db przy 10 MHz Odpowiedź częstotliwościowa Szerokość pasma 3 db przy maksymalnym poziomie wyjścia 15 MHz 302xC: 45 MHz Czystość widmowa (nastawa napięcia 2 V pp przy 1 MHz) 2-ga harmoniczna < 60 dbc

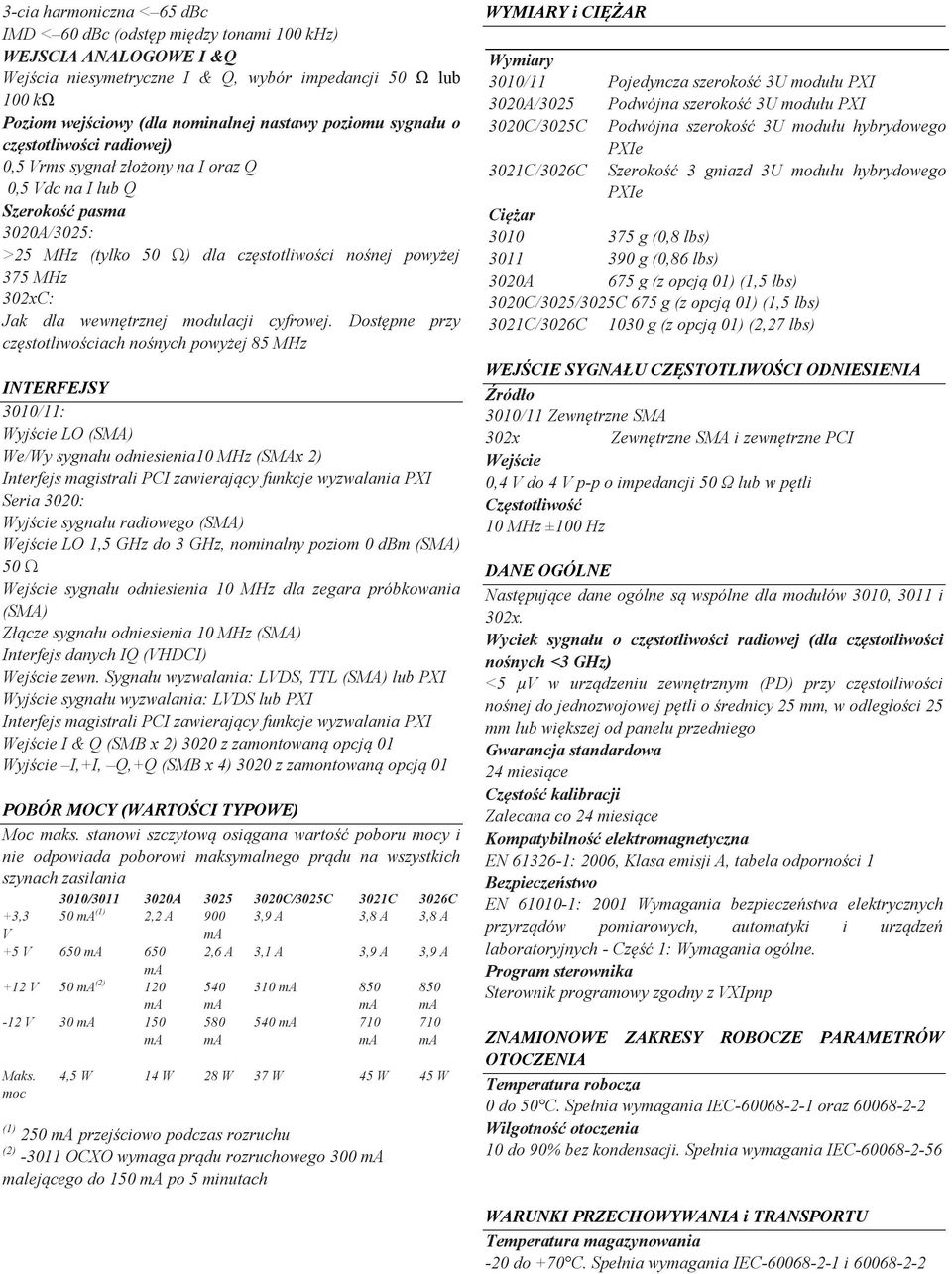

10 3-cia harmoniczna < 65 dbc IMD < 60 dbc (odstęp między tonami 100 khz) WEJSCIA ANALOGOWE I &Q Wejścia niesymetryczne I & Q, wybór impedancji 50 Ω lub 100 kω Poziom wejściowy (dla nominalnej nastawy poziomu sygnału o częstotliwości radiowej) 0,5 Vrms sygnał złożony na I oraz Q 0,5 Vdc na I lub Q Szerokość pasma >25 MHz (tylko 50 Ω) dla częstotliwości nośnej powyżej 375 MHz 302xC: Jak dla wewnętrznej modulacji cyfrowej. Dostępne przy częstotliwościach nośnych powyżej 85 MHz INTERFEJSY 3010/11: Wyjście LO (SMA) We/Wy sygnału odniesienia10 MHz (SMAx 2) Interfejs magistrali PCI zawierający funkcje wyzwalania PXI Seria 3020: Wyjście sygnału radiowego (SMA) Wejście LO 1,5 GHz do 3 GHz, nominalny poziom 0 dbm (SMA) 50 Ω Wejście sygnału odniesienia 10 MHz dla zegara próbkowania (SMA) Złącze sygnału odniesienia 10 MHz (SMA) Interfejs danych IQ (VHDCI) Wejście zewn. Sygnału wyzwalania: LVDS, TTL (SMA) lub PXI Wyjście sygnału wyzwalania: LVDS lub PXI Interfejs magistrali PCI zawierający funkcje wyzwalania PXI Wejście I & Q (SMB x 2) 3020 z zamontowaną opcją 01 Wyjście I,+I, Q,+Q (SMB x 4) 3020 z zamontowaną opcją 01 POBÓR MOCY (WARTOŚCI TYPOWE) Moc maks. stanowi szczytową osiągana wartość poboru mocy i nie odpowiada poborowi maksymalnego prądu na wszystkich szynach zasilania 3010/ A C/3025C 3021C 3026C +3,3 50 (1) 2,2 A 900 3,9 A 3,8 A 3,8 A V +5 V ,6 A 3,1 A 3,9 A 3,9 A +12 V 50 (2) V Maks. moc 4,5 W 14 W 28 W 37 W 45 W 45 W (1) 250 przejściowo podczas rozruchu (2) OCXO wymaga prądu rozruchowego 300 malejącego do 150 po 5 minutach WYMIARY i CIĘŻAR Wymiary 3010/11 Pojedyncza szerokość 3U modułu PXI 3020A/3025 Podwójna szerokość 3U modułu PXI 3020C/3025C Podwójna szerokość 3U modułu hybrydowego PXIe 3021C/3026C Szerokość 3 gniazd 3U modułu hybrydowego PXIe Ciężar g (0,8 lbs) g (0,86 lbs) 3020A 675 g (z opcją 01) (1,5 lbs) 3020C/3025/3025C 675 g (z opcją 01) (1,5 lbs) 3021C/3026C 1030 g (z opcją 01) (2,27 lbs) WEJŚCIE SYGNAŁU CZĘSTOTLIWOŚCI ODNIESIENIA Źródło 3010/11 Zewnętrzne SMA 302x Zewnętrzne SMA i zewnętrzne PCI Wejście 0,4 V do 4 V p-p o impedancji 50 Ω lub w pętli Częstotliwość 10 MHz ±100 Hz DANE OGÓLNE Następujące dane ogólne są wspólne dla modułów 3010, 3011 i 302x. Wyciek sygnału o częstotliwości radiowej (dla częstotliwości nośnych <3 GHz) <5 µv w urządzeniu zewnętrznym (PD) przy częstotliwości nośnej do jednozwojowej pętli o średnicy 25 mm, w odległości 25 mm lub większej od panelu przedniego Gwarancja standardowa 24 miesiące Częstość kalibracji Zalecana co 24 miesiące Kompatybilność elektromagnetyczna EN : 2006, Klasa emisji A, tabela odporności 1 Bezpieczeństwo EN : 2001 Wymagania bezpieczeństwa elektrycznych przyrządów pomiarowych, automatyki i urządzeń laboratoryjnych - Część 1: Wymagania ogólne. Program sterownika Sterownik programowy zgodny z VXIpnp ZNAMIONOWE ZAKRESY ROBOCZE PARAMETRÓW OTOCZENIA Temperatura robocza 0 do 50 C. Spełnia wymagania IEC oraz Wilgotność otoczenia 10 do 90% bez kondensacji. Spełnia wymagania IEC WARUNKI PRZECHOWYWANIA i TRANSPORTU Temperatura magazynowania -20 do +70 C. Spełnia wymagania IEC i

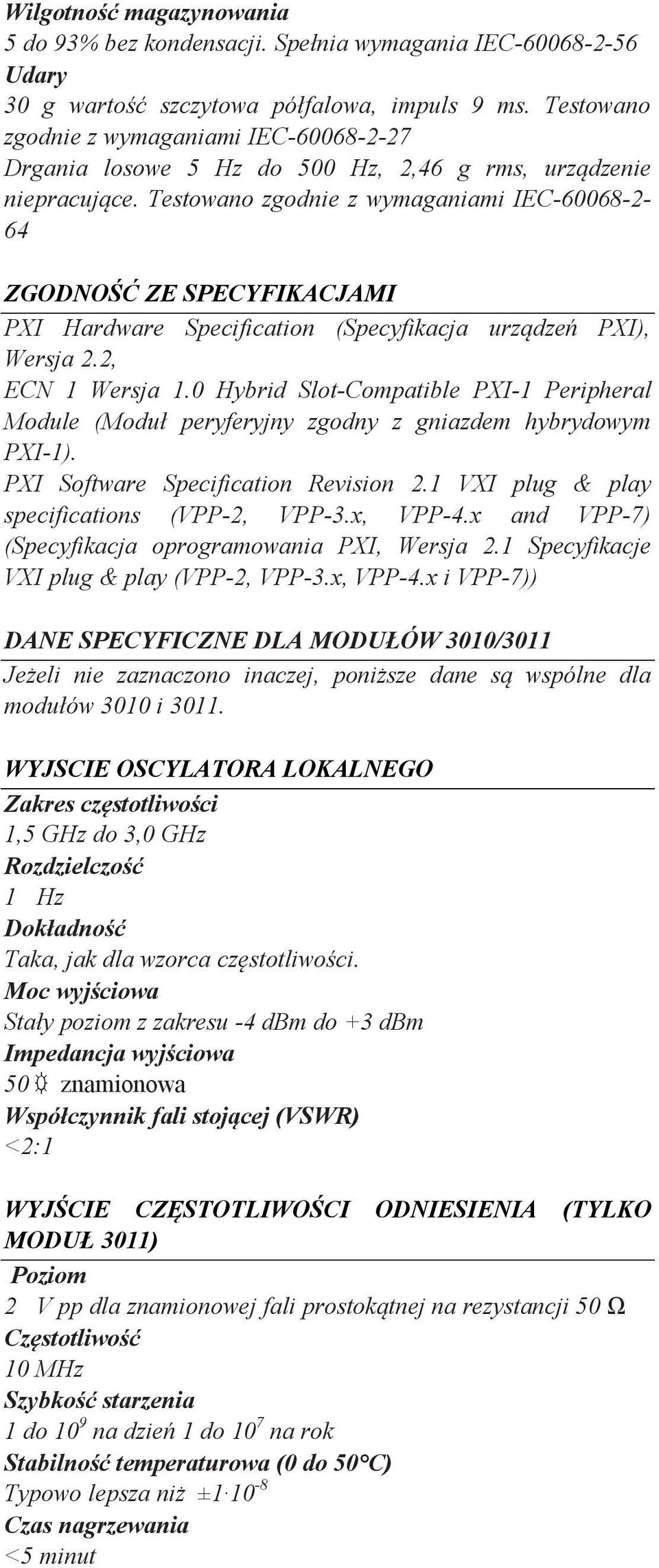

11 Wilgotność magazynowania 5 do 93% bez kondensacji. Spełnia wymagania IEC Udary 30 g wartość szczytowa półfalowa, impuls 9 ms. Testowano zgodnie z wymaganiami IEC Drgania losowe 5 Hz do 500 Hz, 2,46 g rms, urządzenie niepracujące. Testowano zgodnie z wymaganiami IEC ZGODNOŚĆ ZE SPECYFIKACJAMI PXI Hardware Specification (Specyfikacja urządzeń PXI), Wersja 2.2, ECN 1 Wersja 1.0 Hybrid Slot-Compatible PXI-1 Peripheral Module (Moduł peryferyjny zgodny z gniazdem hybrydowym PXI-1). PXI Software Specification Revision 2.1 VXI plug & play specifications (VPP-2, VPP-3.x, VPP-4.x and VPP-7) (Specyfikacja oprogramowania PXI, Wersja 2.1 Specyfikacje VXI plug & play (VPP-2, VPP-3.x, VPP-4.x i VPP-7)) DANE SPECYFICZNE DLA MODUŁÓW 3010/3011 Jeżeli nie zaznaczono inaczej, poniższe dane są wspólne dla modułów 3010 i WYJSCIE OSCYLATORA LOKALNEGO Zakres częstotliwości 1,5 GHz do 3,0 GHz Rozdzielczość 1 Hz Dokładność Taka, jak dla wzorca częstotliwości. Moc wyjściowa Stały poziom z zakresu -4 dbm do +3 dbm Impedancja wyjściowa 50 znamionowa Współczynnik fali stojącej (VSWR) <2:1 WYJŚCIE CZĘSTOTLIWOŚCI ODNIESIENIA (TYLKO MODUŁ 3011) Poziom 2 V pp dla znamionowej fali prostokątnej na rezystancji 50 Ω Częstotliwość 10 MHz Szybkość starzenia 1 do 10 9 na dzień 1 do 10 7 na rok Stabilność temperaturowa (0 do 50 C) Typowo lepsza niż ± Czas nagrzewania <5 minut

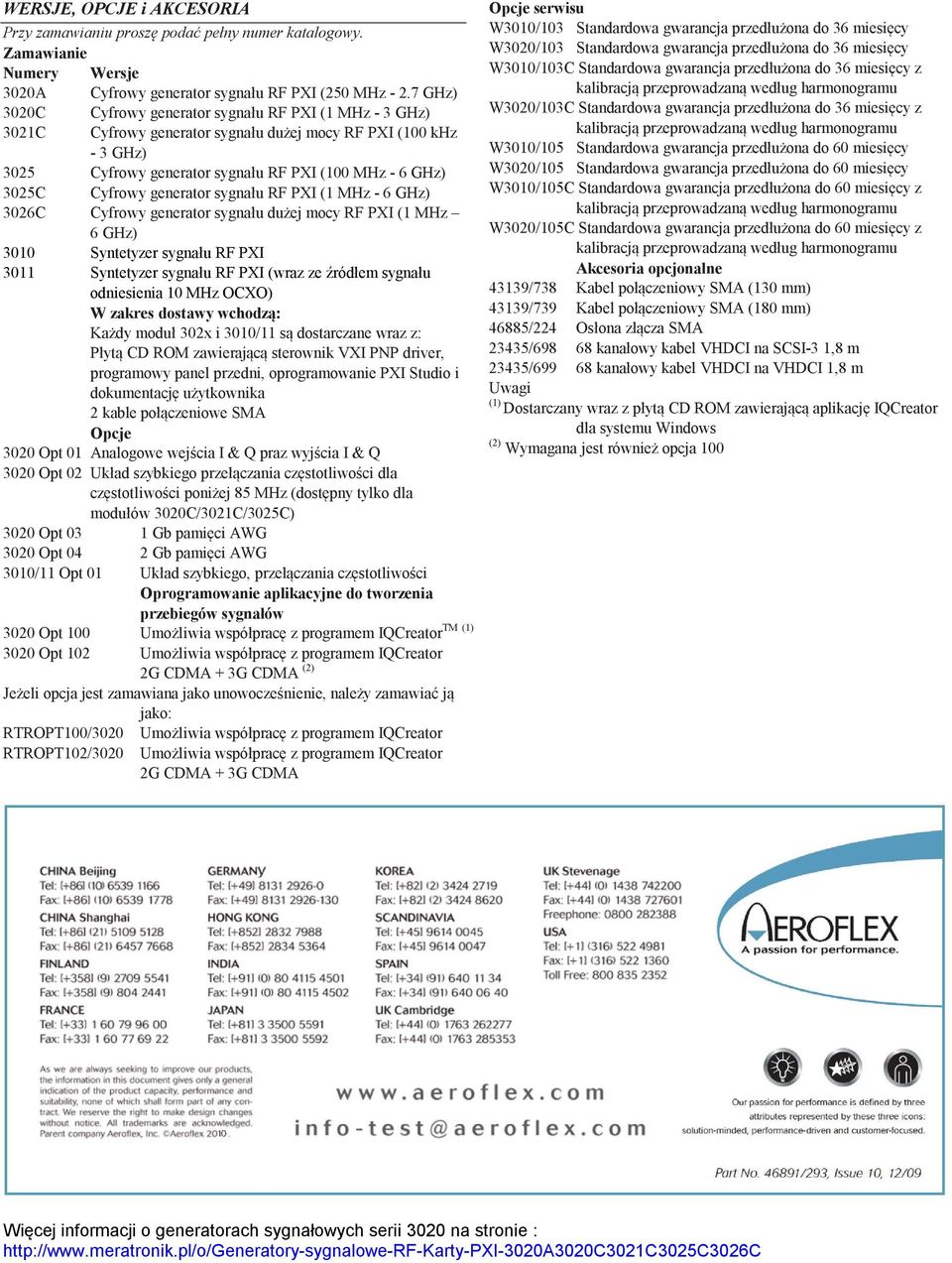

12 WERSJE, OPCJE i AKCESORIA Przy zamawianiu proszę podać pełny numer katalogowy. Zamawianie Numery Wersje 3020A Cyfrowy generator sygnału RF PXI (250 MHz GHz) 3020C Cyfrowy generator sygnału RF PXI (1 MHz - 3 GHz) 3021C Cyfrowy generator sygnału dużej mocy RF PXI (100 khz - 3 GHz) 3025 Cyfrowy generator sygnału RF PXI (100 MHz - 6 GHz) 3025C Cyfrowy generator sygnału RF PXI (1 MHz - 6 GHz) 3026C Cyfrowy generator sygnału dużej mocy RF PXI (1 MHz 6 GHz) 3010 Syntetyzer sygnału RF PXI 3011 Syntetyzer sygnału RF PXI (wraz ze źródłem sygnału odniesienia 10 MHz OCXO) W zakres dostawy wchodzą: Każdy moduł 302x i 3010/11 są dostarczane wraz z: Płytą CD ROM zawierającą sterownik VXI PNP driver, programowy panel przedni, oprogramowanie PXI Studio i dokumentację użytkownika 2 kable połączeniowe SMA Opcje 3020 Opt 01 Analogowe wejścia I & Q praz wyjścia I & Q 3020 Opt 02 Układ szybkiego przełączania częstotliwości dla częstotliwości poniżej 85 MHz (dostępny tylko dla modułów 3020C/3021C/3025C) 3020 Opt 03 1 Gb pamięci AWG 3020 Opt 04 2 Gb pamięci AWG 3010/11 Opt 01 Układ szybkiego, przełączania częstotliwości Oprogramowanie aplikacyjne do tworzenia przebiegów sygnałów 3020 Opt 100 Umożliwia współpracę z programem IQCreator 3020 Opt 102 Umożliwia współpracę z programem IQCreator 2G CDMA + 3G CDMA (2) Jeżeli opcja jest zamawiana jako unowocześnienie, należy zamawiać ją jako: RTROPT100/3020 Umożliwia współpracę z programem IQCreator RTROPT102/3020 Umożliwia współpracę z programem IQCreator 2G CDMA + 3G CDMA TM (1) Opcje serwisu W3010/103 Standardowa gwarancja przedłużona do 36 miesięcy W3020/103 Standardowa gwarancja przedłużona do 36 miesięcy W3010/103C Standardowa gwarancja przedłużona do 36 miesięcy z kalibracją przeprowadzaną według harmonogramu W3020/103C Standardowa gwarancja przedłużona do 36 miesięcy z kalibracją przeprowadzaną według harmonogramu W3010/105 Standardowa gwarancja przedłużona do 60 miesięcy W3020/105 Standardowa gwarancja przedłużona do 60 miesięcy W3010/105C Standardowa gwarancja przedłużona do 60 miesięcy z kalibracją przeprowadzaną według harmonogramu W3020/105C Standardowa gwarancja przedłużona do 60 miesięcy z kalibracją przeprowadzaną według harmonogramu Akcesoria opcjonalne 43139/738 Kabel połączeniowy SMA (130 mm) 43139/739 Kabel połączeniowy SMA (180 mm) 46885/224 Osłona złącza SMA 23435/ kanałowy kabel VHDCI na SCSI-3 1,8 m 23435/ kanałowy kabel VHDCI na VHDCI 1,8 m Uwagi (1) Dostarczany wraz z płytą CD ROM zawierającą aplikację IQCreator dla systemu Windows (2) Wymagana jest również opcja 100 Więcej informacji o generatorach sygnałowych serii 3020 na stronie :
