PROGRAM FUNKCJONALNO UŻYTKOWY NA MODERNIZACJĘ SIECI LAN ETAP I. Program funkcjonalno użytkowy dotyczy obiektów budowlanych Zamawiającego:

Transkrypt

1 Załącznik Nr 1 do SIWZ PROGRAM FUNKCJONALNO UŻYTKOWY NA MODERNIZACJĘ SIECI LAN ETAP I. Program funkcjonalno użytkowy dotyczy obiektów budowlanych Zamawiającego: Instytutu Ogrodnictwa Skierniewice ul. Konstytucji 3 Maja 1/3 1. Oddział Warzywnictwa ul. Konstytucji 3 Maja 1.1. Budynek Dyrekcji /A/ 1.2. Biblioteka /B/ 1.3. Przetwórnia /C/ 1.4. Oficyna 1/D/ 1.5. Oficyna 2 /E/ 1.6. Oficyna 3 /F/ 1.7. Budynek Logistyki /G/ 1.8. Przechowalnia /H1/ 1.9. Portiernia /H2/ 2. Oddział Sadownictwa ul. Pomologiczna 2.1. Zakład Agroinżynierii /I/ 2.2. Budynek samodzielnej Pracowni Nawadniania /J/ 2.3. Gmach Główny /K/ 2.4. Centrala Telefoniczna /L/ 2.5. Zakład Ochrony Roślin Sadowniczych /Ł/ 2.6. Centralny Ośrodek Doskonalenia Kadr Ogrodniczych /M/ CPV: Sieć telekomunikacyjna CPV: Sieć internetowa CPV: Sieć zintegrowana CPV: Sieć Ethernet CPV: Sieć radiowa CPV: Urządzenia sieciowe CPV: Infrastruktura sieciowa CPV: Bezprzewodowy system telekomunikacyjny CPV: Światłowodowe kable telekomunikacyjne CPV: Roboty budowlane w zakresie linii napowietrznych CPV: Telekomunikacyjne roboty dodatkowe CPV: Roboty w zakresie okablowania oraz instalacji elektrycznych CPV: Instalowanie urządzeń telekomunikacyjnych CPV: Instalowanie infrastruktury okablowania CPV: Układanie kabli Spis zawartości Programu funkcjonalno użytkowego: Część opisowa str. 2 Część informacyjna str. 11 Program funkcjonalno użytkowy opracował:.. luty 2012 str. 1

2 Spis treści: I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia Zakres robót budowlanych Oddział Warzywnictwa ul. Konstytucji 3 Maja Oddział Sadownictwa ul. Pomologiczna Budowa odcinka światłowodowego w relacji: Portiernia /H2/ ul. 3go Maja - Centralny Ośrodek Doskonalenia Kadr Ogrodniczych /M/ ul. Reymonta Minimalne wymagania, opis wykonania i standardy dotyczące sieci światłowodowej i komponentów okablowania strukturalnego Właściwości funkcjonalno-użytkowe Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Sieć światłowodowa Wymagania systemu Okablowanie strukturalne budynków Wymagania systemu Opis wykonania Termin realizacji zadania Odbiór i pomiary sieci światłowodowej wraz z okablowaniem strukturalnym Gwarancja...10 II. CZĘŚĆ INFORMACYJNA 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Przepisy prawne i normy związane z projektowaniem i wykonaniem niniejszego zamierzenia budowlanego Zalecenia konserwatorskie konserwatora zabytków Inwentaryzacja lub dokumentacja obiektów budowlanych Załączniki graficzne. 12 str. 2

3 I. CZĘŚĆ OPISOWA 1. Opis ogólny przedmiotu zamówienia. Przedmiotem niniejszego opracowania jest program funkcjonalno-użytkowy zaprojektowania i budowy sieci światłowodowej pomiędzy obiektami Instytutu Ogrodnictwa wraz z okablowaniem strukturalnym w Oddziale Warzywnictwa i Sadownictwa w msc. Skierniewice. Również w zakresie Wykonawcy będzie zmodernizowanie w niektórych budynkach istniejącego okablowania strukturalnego. Zamawiający chcąc dokonać możliwie największego przybliżenia skali przedmiotu zamówienia oraz umożliwić proces należytego oszacowania kosztów wykonania planowanego przedsięwzięcia w zakresie budowy sieci światłowodowej oraz wykonania okablowania strukturalnego, a szczególności określenia sposobu ułożenia tras kablowych wewnątrz budynków i pomiędzy budynkami, zaprasza zainteresowanych na dokonanie obowiązkowej wizji lokalnej na terenie objętym przedmiotem zamówienia Zakres robót budowlanych. Obiekty Instytutu Ogrodnictwa dla etapu I składa się z dwóch lokalizacji: Oddział Warzywnictwa i Sadownictwa, w których znajdują się poszczególne budynki. W budynkach należy zaprojektować i wykonać okablowanie strukturalne kategorii 5 / klasa E FTP, za wyjątkiem Budynku Dyrekcji (sieć bezprzewodowa). Również należy zaprojektować i wykonać okablowanie światłowodowe (światłowody jednomodowe) pomiędzy budynkami wykorzystując istniejącą infrastrukturę, bądź projektując nową. Uwaga, w niektórych przypadkach połączenie światłowodem pomiędzy budynkami i obszarami już istnieje (istniejąca sieć IO). Wówczas takie relacje należy pominąć. Informacje takie zostaną podane w dalszej części PFU. Podział lokalizacji Instytutu Ogrodnictwa dla realizacji Etapu I na obszary i budynki wraz z odcinkami linii światłowodowych: Oddział Warzywnictwa ul. Konstytucji 3 Maja Nr budynku Nazwa budynku Ilość punktów Dystrybucyjnych [szafa 19 15U] Ilość punktów logicznych [2xRJ45] A. Budynek Dyrekcji 1 sieć bezprzewodowa B. Biblioteka - - C. Przetwórnia 1 12 D. Oficyna E. Oficyna F. Oficyna G1. Budynek Logistyki 1 11 H1. Przechowalnia 1 11 H2. Portiernia - 1 Razem: 7 89 W Oddziale Warzywnictwa należy rozbudować istniejącą kanalizację pierwotną o 2-otwory (2xPCV110/5,0) odcinek około 200mb. pomiędzy Portiernią H2 a Budynkiem Dyrekcji A. Przewiduje się wymianę studni kablowych na SKR-1 w liczbie max. 5 szt. Od wybudowanej kanalizacji należy wykonać doziemnie dopływy do budynków A,D,E,F,G,H1,H2 rurą 2xHDPE40/3,7 o łącznej długości około 200 mb. Budynek Dyrekcji A z Budynkiem Biblioteki B należy połączyć wykorzystując pomieszczenia piwnic łączące str. 3

4 budynki odcinek około 40mb.. Z Budynku Biblioteki B połączenie należy prowadzić wzdłuż pergoli do Budynku Przetwórni C, długość około 70mb. W nową kanalizację należy zaciągnąć kable światłowodowe łączące budynki. Poniżej zestawienie kabli światłowodowych dla Oddziału Warzywnictwa: L.p. Odcinek Typ kabla Dł. instalacyjna kabla 1. Budynek Dyrekcji A. Portiernia H2. Z-XXOTKtsd64J 300mb. 2. Budynek Dyrekcji A. Biblioteka B. Z-XOTKtsd16J 120mb. 3. Biblioteka B. Przetwórnia C. Z-XOTKtsd16J 180mb. 4. odgałęzienie do Oficyna 1 D. Z-XOTKtsd16J 150mb. 5. odgałęzienie do Oficyna 2 E. Z-XOTKtsd16J 150 mb. 6. odgałęzienie do Oficyna 3 F. Z-XOTKtsd32J 120mb. 7. odgałęzienie do Budynek Logistyki G. Z-XOTKtsd16J 150mb. 9. odgałęzienie do Przechowalnia H1. Z-XOTKtsd16J 120mb. Uwaga: Długości odcinków, liczbę przepustów, miejsca rozbiórki kostki brukowej, płyt chodnikowych, itp. oraz sposób ułożenia kanalizacji i kabli OTK wraz z cat.5 należy dokładnie określić podczas wizji lokalnej. Podane długości są wartościami przybliżonymi Oddział Sadownictwa ul. Pomologiczna Nr budynku Nazwa budynku Ilość punktów Dystrybucyjnych [szafa 19 15U] Ilość punktów logicznych [2xRJ45] I. Zakład Agroinżynierii 2 24 J. Budynek Samodzielnej Pracowni 1 18 Nawadniania K. Gmach Główny Ł. Zakład Ochrony Roślin 2 83 Sadowniczych M. Centralny Ośrodek Doskonalenia 2 40 Kadr Ogrodniczych L. Centrala Telefoniczna - - Razem: W Oddziale Sadownictwa na zewnątrz kable zaciągnąć w istniejącej kanalizacji IO pomiędzy Budynkiem L, a Budynkiem Ł i Budynkiem M odcinek około 150mb.. Istniejąca kanalizacja niedrożna na odcinku 10mb. Pozostałe połączenia międzybudynkowe w Oddziale Ogrodnictwa należy przyjąć jako istniejące. Poniżej zestawienie kabli światłowodowych dla Oddziału Sadownictwa: L.p. Odcinek Typ kabla Dł. instalacyjna kabla 1. Centrala Telefoniczna L. Zakład Ochrony Roślin Z-XXOTKtsd64J 180mb. Sadowniczych Ł. 2. Zakład Ochrony Roślin Sadowniczych Ł. Centralny Ośrodek Doskonalenia Kadr Ogrodniczych M. Z-XXOTKtsd64J 200mb. Uwaga: Długości odcinków, liczbę przepustów, miejsca rozbiórki kostki brukowej, płyt chodnikowych, itp. oraz sposób ułożenia kanalizacji i kabli OTK wraz z cat.5 należy dokładnie określić podczas wizji lokalnej. Podane długości są wartościami przybliżonymi. str. 4

5 Budowa odcinka światłowodowego w relacji: Portiernia /H2/ ul. 3go Maja - Centralny Ośrodek Doskonalenia Kadr Ogrodniczych /M/ ul. Reymonta Na niniejszym odcinku w istn. kanalizacji TP S.A. należy zaprojektować i wybudować kabel Z-XXOTKtsd 72J o długości trasowej około 600mb. Należy uwzględnić dopływy doziemne rurą HDPE40/3,7 z ostatnich studni TP S.A. do ww. budynków po około 5mb., na każdy z nich. Zestawienie długości instalacyjnej kabla: L.p. Odcinek Typ kabla Dł. instalacyjna kabla 1. Portiernia H2. Centralny Ośrodek Doskonalenia Kadr Ogrodniczych M. Z-XXOTKtsd72J 750 mb. Uwaga: Długości odcinków istniejącej kanalizacji TP S.A. i kabli OTK należy zweryfikować podczas wizji lokalnej Minimalne wymagania, opis wykonania i standardy dotyczące sieci światłowodowej i komponentów okablowania strukturalnego. Minimalne wymagania dotyczące elementów okablowania strukturalnego określa się na rzeczywistą Kategorię 5 / Klasa E oraz RJ45 jako interfejs końcowy dla połączeń na skrętce miedzianej 4-parowej. Kable światłowodowe należy stosować typu jednomodowego z przeznaczeniem do zastosowania do zaciągania w kanalizacji pierwotnej (Z-XXOTKtsd), kanalizacji wtórnej (Z- XOTKtsd) Właściwości funkcjonalno-użytkowe. Zaprojektowanie i wykonanie nowej sieci teleinformatycznej dla Instytutu Ogrodnictwa dla Etapu 1 w Skierniewicach ma na celu zwiększenie jej przepustowości (do 1 Gbit Ethernet dla okablowania strukturalnego; 10Gbit dla sieci szkieletowych światłowodowych) dla 15 obiektów wymienionych w PFU. Nowa sieć ułatwi również korzystanie ze sprzętu sieciowego, tj. drukarek, ploterów, itp.). Wykonanie niniejszej inwestycji umożliwi dostęp do sieci dla około 400 stanowisk komputerowych. str. 5

6 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Sieć światłowodowa Dla budowy sieci teleinformatycznej Instytutu Ogrodnictwa Etap I należy zaprojektować i wybudować 2420mb. kabli jednomodowych światłowodowych w standardzie G.652 w tym: - 400mb. tras w rurociągach ziemnych, - 900mb. w istniejącej kanalizacji IO i TP S.A., mb. instalacji okablowania światłowodowego w budynkach Wymagania systemu Sieć światłowodowa winna spełniać: a) Kanalizację pierwotną na terenie Oddziału Warzywnictwa zaprojektować i wybudować zgodnie z załącznikiem graficznym do PFU. Wrysowana trasa jest trasą przybliżoną. Na etapie projektowania należy określić dokładny przebieg wraz z ilością przepustów. b) Kable światłowodowe należy zaciągać do kanalizacji zgodnie z normami TP S.A. oraz przepisami podanymi w punkcie 3 części informacyjnej niniejszego PFU. c) Kable światłowodowe w budynkach należy prowadzić w rurach nie rozprzestrzeniających płomieni, mocowanych za pomocą kołków montażowych lub korytach PCV. Dopuszcza się wykorzystanie koryt od okablowania strukturalnego. d) Kable światłowodowe należy zakończyć w budynkach na przełącznicach PS19/12 lub PS19/24, w każdym z budynków umieszczając zapas min. 30m na stelażu SZ-2 lub w skrzynce typu SZ-4. e) Przełącznice 19 należy umieścić w szafach dystrybucyjnych od okablowania strukturalnego głównych punktach dostępowych danego budynku. f) Należy przewidzieć dostawę 30 patchcordów duplex do połączenia urządzeń aktywnych. Typy zakończeń ustalić na etapie projektowania. g) Szkielet sieci światłowodowej dla Instytutu Ogrodnictwa należy zaprojektować i wybudować wg załącznika graficznego PFU. h) Zastosowane materiały muszą być nowe i posiadać atesty dopuszczające do stosowania w budownictwie. i) Zamawiający informuje, że wskazane w specyfikacji typy i symbole materiałów lub urządzeń oraz nazwy ich producentów zostały określone w celu sprecyzowania parametrów i warunków techniczno-użytkowych przedmiotu zamówienia. Zamawiający dopuszcza oferowanie materiałów i urządzeń równoważnych, pod warunkiem, że zagwarantują one uzyskanie parametrów technicznych i eksploatacyjnych nie gorszych od założonych w dokumentacji. W przypadku zastosowania innych niż podane rozwiązań, udowodnienie równoważności proponowanych rozwiązań spoczywa na Wykonawcy. j) Do odgałęzień do budynków D, E, F, G, H1, H2 wykorzystać min. dwie mufy światłowodowe Okablowanie strukturalne budynków Okablowanie strukturalne rozmieszczone w 15 budynkach Instytutu Ogrodnictwa obejmuje: gniazd logicznych podwójnych RJ punktów dystrybucyjnych Instalację okablowania strukturalnego w każdym z budynków obsługuje od jednego do kilku punktów dystrybucyjnych PD, do których schodzą się wszystkie linie okablowania strukturalnego. PD składa się z szafki teleinformatycznej 19 o wys. 15U. Szafki należy wyposażyć w wieszaki kablowe oraz prowadnice prawe lub lewe. Szafy winny być dzielone. str. 6

7 Wymagania systemu System okablowania musi bezwzględnie spełniać wszystkie podane wymagania: a) Wszystkie komponenty systemu okablowania mają być zgodne z wymaganiami obowiązujących norm i potwierdzone pełnymi pomiarami na min. kategorię 5 wg: PN-EN :2009. b) Prowadzenie tras kablowych, kanałów musi zostać ustalone z użytkownikiem podczas projektowania instalacji. Planuje się ułożenie okablowania strukturalnego w korytach PCV. c) Kable instalacyjne należy zakończyć w szafach kablowych (punktach dystrybucyjnych) na panelach 12 lub 24 portowych. Wykonawca zobowiązany jest także do pozostawienia wolnych portów krosowych w ilości 10% wszystkich portów. d) W fazie projektowej należy skonfigurować i rozmieścić gniazda końcowe według wytycznych użytkownika, tak aby spełniały obecne jego wymagania użytkowe 2xRJ45 Cat.5. e) Instalacja okablowania systemu sieci LAN powinna zawierać w ramach realizacji usługę instalacji kompletnego toru kablowego z koniecznymi do wykonania pracami instalacyjnymi (wykonanie przepustów w stropach lub ścianach działowych dla okablowania) f) Okablowanie telefoniczne będzie realizowane poprzez sieć okablowania strukturalnego, sieć telefoniczna będzie realizowana poprzez drugi kabel cat 5. do gniazda RJ45. W szafie kable dla sieci telefonicznej zakończyć na oddzielnych 19 panelach telefonicznych. g) Dopuszcza się osadzenie zespołu krosownic segmentu telefonicznego w tej samej szafie dystrybucyjnej co krosownice sygnałów logicznych z uwzględnieniem, że zostanie to odpowiednio wizualnie oddzielone. h) PD winien składać się z szafki teleinformatycznej 19 o wys. min. 15U. Szafki należy wyposażyć w wieszaki kablowe oraz prowadnice prawe lub lewe. Szafki winny być dzielone i dodatkowo wyposażone w półkę na urządzenia aktywne oraz listwę zasilającą 19 (min. 4 gniazda elektryczne) i) Do szafy dystrybucyjnej należy doprowadzić zasilanie elektryczne w oddzielnym korycie PCV z wskazanej przez Inwestora na etapie projektowania rozdzielnicy elektrycznej. Należy również odpowiednio dobrać i wykonać zabezpieczenie elektryczne. j) Zamawiający nie dopuszcza realizacji połączeń stanowisk lub poszczególnych segmentów sieci budynkowej z wykorzystaniem połączeń bezprzewodowych, z wyjątkiem sieci bezprzewodowej wewnątrz budynku Dyrekcji A. k) Wykonawca zapewni w ramach wykonania usługi odpowiednią ilość przewodów krosowniczych (z zachowaniem Cat.5) dla realizacji połączeń jednostek komputerowych z pobudowanym torem logicznym (długość zależna od rozmieszczenia stanowisk komputerowych od 2m do 5m) oraz niezbędnych do połączeń aktywnych i pasywnych elementów sieci w szafie dystrybucyjnej (od 0,5m do 2 m). l) Zastosowane materiały muszą posiadać atesty dopuszczające do stosowania w budownictwie. m) Zamawiający informuje, że wskazane w specyfikacji typy i symbole materiałów lub urządzeń oraz nazwy ich producentów zostały określone w celu sprecyzowania parametrów i warunków techniczno-użytkowych przedmiotu zamówienia. Zamawiający dopuszcza oferowanie materiałów i urządzeń równoważnych, pod warunkiem, że zagwarantują one uzyskanie parametrów technicznych i eksploatacyjnych nie gorszych od założonych w dokumentacji. W przypadku zastosowania innych niż podane rozwiązań, udowodnienie równoważności proponowanych rozwiązań spoczywa na Wykonawcy. str. 7

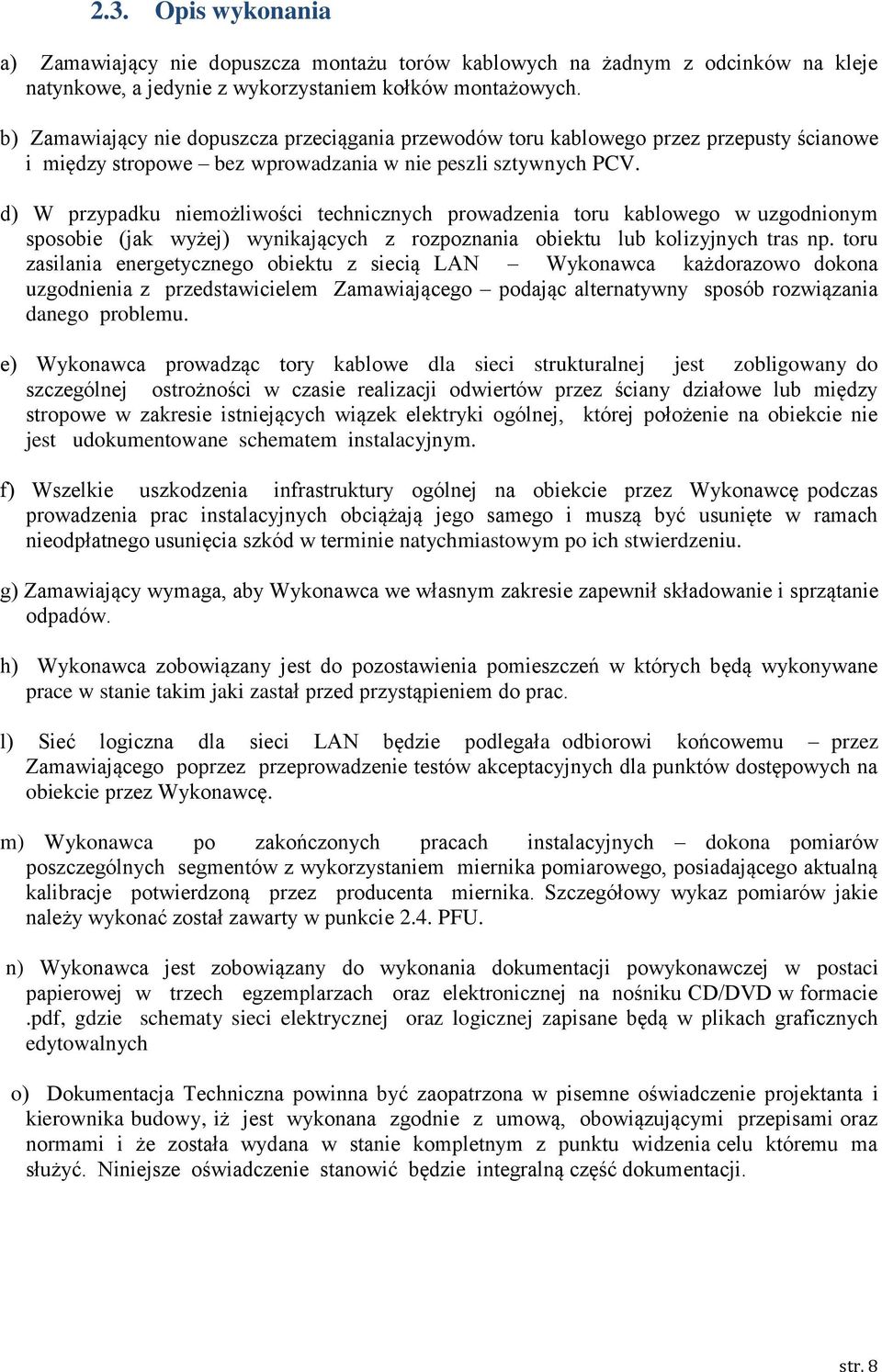

8 2.3. Opis wykonania a) Zamawiający nie dopuszcza montażu torów kablowych na żadnym z odcinków na kleje natynkowe, a jedynie z wykorzystaniem kołków montażowych. b) Zamawiający nie dopuszcza przeciągania przewodów toru kablowego przez przepusty ścianowe i między stropowe bez wprowadzania w nie peszli sztywnych PCV. d) W przypadku niemożliwości technicznych prowadzenia toru kablowego w uzgodnionym sposobie (jak wyżej) wynikających z rozpoznania obiektu lub kolizyjnych tras np. toru zasilania energetycznego obiektu z siecią LAN Wykonawca każdorazowo dokona uzgodnienia z przedstawicielem Zamawiającego podając alternatywny sposób rozwiązania danego problemu. e) Wykonawca prowadząc tory kablowe dla sieci strukturalnej jest zobligowany do szczególnej ostrożności w czasie realizacji odwiertów przez ściany działowe lub między stropowe w zakresie istniejących wiązek elektryki ogólnej, której położenie na obiekcie nie jest udokumentowane schematem instalacyjnym. f) Wszelkie uszkodzenia infrastruktury ogólnej na obiekcie przez Wykonawcę podczas prowadzenia prac instalacyjnych obciążają jego samego i muszą być usunięte w ramach nieodpłatnego usunięcia szkód w terminie natychmiastowym po ich stwierdzeniu. g) Zamawiający wymaga, aby Wykonawca we własnym zakresie zapewnił składowanie i sprzątanie odpadów. h) Wykonawca zobowiązany jest do pozostawienia pomieszczeń w których będą wykonywane prace w stanie takim jaki zastał przed przystąpieniem do prac. l) Sieć logiczna dla sieci LAN będzie podlegała odbiorowi końcowemu przez Zamawiającego poprzez przeprowadzenie testów akceptacyjnych dla punktów dostępowych na obiekcie przez Wykonawcę. m) Wykonawca po zakończonych pracach instalacyjnych dokona pomiarów poszczególnych segmentów z wykorzystaniem miernika pomiarowego, posiadającego aktualną kalibracje potwierdzoną przez producenta miernika. Szczegółowy wykaz pomiarów jakie należy wykonać został zawarty w punkcie 2.4. PFU. n) Wykonawca jest zobowiązany do wykonania dokumentacji powykonawczej w postaci papierowej w trzech egzemplarzach oraz elektronicznej na nośniku CD/DVD w formacie.pdf, gdzie schematy sieci elektrycznej oraz logicznej zapisane będą w plikach graficznych edytowalnych o) Dokumentacja Techniczna powinna być zaopatrzona w pisemne oświadczenie projektanta i kierownika budowy, iż jest wykonana zgodnie z umową, obowiązującymi przepisami oraz normami i że została wydana w stanie kompletnym z punktu widzenia celu któremu ma służyć. Niniejsze oświadczenie stanowić będzie integralną część dokumentacji. str. 8

9 2.4. Termin realizacji zadania a) Termin realizacji przedmiotu zamówienia zgodnie z umową. b) Wykonawca przystępuje jednocześnie do prac instalacyjnych nie wcześniej niż po zatwierdzeniu projektów sieci przez Zamawiającego Odbiór i pomiary sieci światłowodowej wraz z okablowaniem strukturalnym Warunkiem koniecznym dla odbioru końcowego instalacji przez Inwestora jest uzyskanie gwarancji systemowej producenta potwierdzającej weryfikację wszystkich zainstalowanych torów na zgodność parametrów z wymaganiami norm dla Cat.5: PN-EN :2009. Pomiary wszystkich zainstalowanych torów transmisyjnych muszą zostać wykonane miernikiem umożliwiającego pomiar Cat.5. Pomiary torów transmisyjnych muszą wskazywać zgodność wymienionych poniżej parametrów torów z wymaganiami normy PN-EN :2009 dla Cat.5: a) Mapa połączeń b) Impedancja c) Rezystancja pętli stałoprądowej d) Prędkość propagacji e) Opóźnienie propagacji f) Tłumienie g) Zmniejszenie przesłuchu zbliżonego h) Sumaryczne zmniejszenie przesłuchu zbliżonego i) Stratność odbiciowa j) Zmniejszenie przesłuchu zdalnego k) Zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii transmisyjnej l) Sumaryczne zmniejszenie przesłuchu zdalnego w odniesieniu do długości linii transmisyjnej m) Współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu n) Sumaryczny współczynnik tłumienia w odniesieniu do zmniejszenia przesłuchu Dla pomiarów światłowodowych należy: a) Przed przystąpieniem do prac instalacyjnych i montażowych na linii kablowej, odcinek fabrykacyjny należy poddać szczegółowym oględzinom zewnętrznym w celu wykrycia jakichkolwiek uszkodzeń, które mogły powstać podczas transportu lub przeładunku bębna. Należy sprawdzić prawidłowość zabezpieczenia końców samego kabla na bębnie, zwracając uwagę także na ewentualne wygięcia kabla OTK na zbyt małym promieniu. b) W przypadkach wątpliwych, to znaczy jeżeli istnieje podejrzenie o niewłaściwym obchodzeniu się z kablem przed dostarczeniem go na plac budowy, konieczne jest wykonanie pomiarów takich, jak przy odbiorze kabli od producenta. c) Wykonać pomiary parametrów transmisyjnych torów optycznych metodą reflektometryczną określić: - całkowitą długość optyczną linii, - całkowitą tłumienność linii, - tłumienności połączeń d) Wykonać pomiary tłumienności torów metodą transmisyjną: Dla każdego włókna światłowodowego należy pomierzyć tłumienność pomiędzy dwiema skrajnymi przełącznicami światłowodowymi. Źródłem światła może być pomiarowy nadajnik optyczny lub nadajnik systemu transmisyjnego. Miernik mocy optycznej str. 9

10 stosowany do pomiaru powinien być przystosowany do pomiaru w pasmach przeznaczonych dla pracy systemu transmisyjnego. Dla linii ze światłowodami jednomodowymi należy przeprowadzić pomiary dla obu pasm optycznych 1310 nm i 1550 nm. Pomiar tłumienności polega na pomiarze mocy optycznej nadajnika oraz mocy odbieranej, a tłumienność linii jest różnicą tych wyników. Pomiary powinny być przeprowadzone dla każdego włókna optycznego w obydwu kierunkach transmisji. Celem wykonania tego pomiaru jest sprawdzenie łącznej tłumienności kabla wraz ze złączami rozłączalnymi i potwierdzenie z obliczonym bilansem mocy. e) Wykonać pomiar reflektancji złączy optycznych: - z zastosowaniem sprzęgacza kierunkowego, - z zastosowaniem reflektometru światłowodowego. Do pomiarów należy stosować odpowiedni sprzęt pomiarowy z aktualną kalibracją, a pracownicy je wykonujący muszą posiadać dokumenty upoważniające do ich wykonywania. f) Wykonać inspekcję wizualną: - instalacji kabli - wykonania osłon złączy 2.6. Gwarancja Gwarancję na system sieci światłowodowej i okablowania strukturalnego określa się na min. 3 lat. Okres gwarancji liczony jest od dnia, w którym podpisano protokół końcowego odbioru prac. str. 10

11 II. CZĘŚĆ INFORMACYJNA 1. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów. Zamierzenie budowlane jest co do funkcji zgodne z obowiązującym Miejscowym Planem Zagospodarowania Przestrzennego terenu w miejscowości Skierniewice. 2. Oświadczenie Zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane. Zamawiający dysponuje nieruchomością terenami należącymi do terenu Instytutu Ogrodnictwa. Mianowicie dz. nr 41/7, 43/1, (Obr.9), 12/22, 12/27, 12/28, 12/29, 12/32, 12/33, 12/35, 12/38 (Obr.10), 2/46, 2/98, 2/71, 2/113, 629/1 (Obr. 5), 2/3, 88/9 (Obr 4), 257/2, 258/7, 258/8 (Obr.1). Na pozostałe działki, przez które będzie zaprojektowana inwestycja należy uzyskać zgody do dysponowania nieruchomością na cele budowlane. 3. Przepisy prawne i normy związane z projektowaniem i wykonaniem niniejszego zamierzenia budowlanego. Obowiązujących Norm, przepisów i zarządzeń branżowych, oraz Norm Zakładowych TP S.A.: ZN-96/TPSA Linie optotelekomunikacyjne. Ogólne wymagania techniczne. ZN-96/TPSA Telekomunikacyjne linie przewodowe. Zbliżenia i skrzyżowania linii telekomunikacyjnych z innymi obiektami uzbrojenia terenowego. ZN-96/TPSA Linie optotelekomunikacyjne. Złącza spajane światłowodów jednomodowych. Wymagania i badania. ZN-96/TPSA Linie optotelekomunikacyjne. Złączki światłowodowe i kable stacyjne. Wymagania i badania. ZN-96/TPSA Linie optotelekomunikacyjne. Osłony złączowe. Wymagania i badania. ZN-96/TPSA Kablowe linie optotelekomunikacyjne. Przełącznice światłowodowe. Wymagania i badania. ZN-96/TPSA Telekomunikacyjna kanalizacja kablowa. Ogólne wymagania techniczne. ZN-96/TPSA Kanalizacja kablowa pierwotna Instrukcja T-01 - Odbiór i utrzymanie kablowych linii telekomunikacyjnych. ZN-96/TPSA Kanalizacja wtórna i rurociągi kablowe. Rury kanalizacji wtórnej i rurociągu kablowego (RHDPE). ZN-96/TPSA Złączki rur. Wymagania i badania. ZN-96/TPSA Uszczelki końców rur. Wymagania i badania. ZN-96/TPSA Przywieszka identyfikacyjna. Wymagania i badania. ZN-96/TPSA Studnie kablowe Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. Rozporządzenie Ministra Łączności z dnia 4 września 1997r. w sprawie wymagań technicznych i eksploatacyjnych dla urządzeń, linii i sieci telekomunikacyjnych zakładanych i używanych na terytorium Rzeczypospolitej Polskiej (Dz. U. z dnia 18 września 1997r.). str. 11

12 PN-EN :2009 Tytuł: Technika informatyczna - Systemy okablowania strukturalnego - Część 1: Wymagania ogólne PN-EN :2008 Tytuł: Technika informatyczna - Systemy okablowania strukturalnego - Część 2: Pomieszczenia biurowe PN-EN :2008 Tytuł: Technika informatyczna - Systemy okablowania strukturalnego - Część 3: Zabudowania przemysłowe 4. Zalecenia konserwatorskie konserwatora zabytków. Pod nadzór konserwatora zbytków podlegają budynki zlokalizowane na terenie Osady Pałacowej przy ul. Konstytucji 3-go Maja (dz. 41/7 w Obr. 9) Oddział Warzywnictwa. 5. Inwentaryzacja lub dokumentacja obiektów budowlanych. Instytut nie posiada aktualnej inwentaryzacji budynków będących przedmiotem inwestycji. 6. Załączniki graficzne. W załączeniu rys. nr 1 i 2. str. 12
