1 OPIS TECHNICZNY DO PROJEKTU BUDOWLANO-WYKONAWCZEGO SIŁOWNI ZEWNĘTRZNEJ Z ELEMENTAMI PLACU ZABAW DLA SOŁECTWA SZALEJÓW DOLNY OBIEKT: Siłownia zewnętrzna i plac zabaw na terenie Gminy Kłodzko. LOKALIZACJA INWESTYCJI: Województwo Dolnośląskie, Powiat Kłodzki, Gmina Kłodzko: Obręb Szalejów Dolny dz. nr 342/1, AM-2 INWESTOR: Gmina Kłodzko, ul. Okrzei 8a, Kłodzko. Kłodzko, marzec

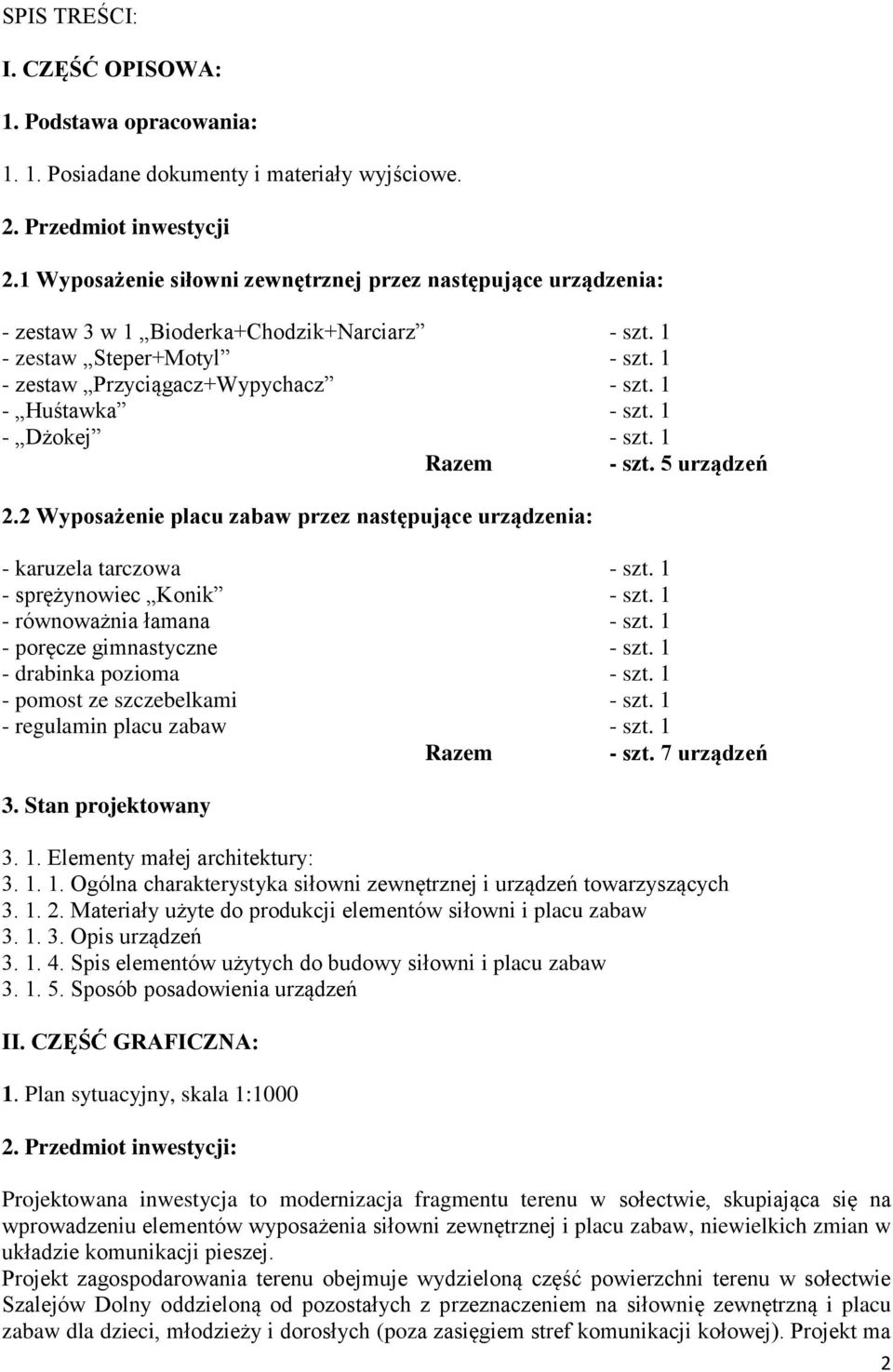

2 SPIS TREŚCI: I. CZĘŚĆ OPISOWA: 1. Podstawa opracowania: Posiadane dokumenty i materiały wyjściowe. 2. Przedmiot inwestycji 2.1 Wyposażenie siłowni zewnętrznej przez następujące urządzenia: - zestaw 3 w 1 Bioderka+Chodzik+Narciarz - szt. 1 - zestaw Steper+Motyl - szt. 1 - zestaw Przyciągacz+Wypychacz - szt. 1 - Huśtawka - szt. 1 - Dżokej - szt. 1 Razem - szt. 5 urządzeń 2.2 Wyposażenie placu zabaw przez następujące urządzenia: - karuzela tarczowa - szt. 1 - sprężynowiec Konik - szt. 1 - równoważnia łamana - szt. 1 - poręcze gimnastyczne - szt. 1 - drabinka pozioma - szt. 1 - pomost ze szczebelkami - szt. 1 - regulamin placu zabaw - szt. 1 Razem - szt. 7 urządzeń 3. Stan projektowany Elementy małej architektury: Ogólna charakterystyka siłowni zewnętrznej i urządzeń towarzyszących Materiały użyte do produkcji elementów siłowni i placu zabaw Opis urządzeń Spis elementów użytych do budowy siłowni i placu zabaw Sposób posadowienia urządzeń II. CZĘŚĆ GRAFICZNA: 1. Plan sytuacyjny, skala 1: Przedmiot inwestycji: Projektowana inwestycja to modernizacja fragmentu terenu w sołectwie, skupiająca się na wprowadzeniu elementów wyposażenia siłowni zewnętrznej i placu zabaw, niewielkich zmian w układzie komunikacji pieszej. Projekt zagospodarowania terenu obejmuje wydzieloną część powierzchni terenu w sołectwie Szalejów Dolny oddzieloną od pozostałych z przeznaczeniem na siłownię zewnętrzną i placu zabaw dla dzieci, młodzieży i dorosłych (poza zasięgiem stref komunikacji kołowej). Projekt ma 2

3 na celu głównie wyznaczenie lokalizacji obiektów-elementów siłowni zewnętrznej i placu zabaw, z podziałem na grupy tematyczne (strefa wyczynowa, rekreacyjna, do zabaw grupowych i indywidualnych, etc.). W projekcie oparto się na urządzeniach zabawowych poglądowych zastosowane mogą być również urządzenia równorzędne pod względem wykonania, wyglądu i atrakcji. 3. W zakresie zamówienia znajduje się dostawa urządzeń dla siłowni zewnętrznej, ich montaż wraz z wbudowaniem oraz przygotowanie w uzgodnieniu z zamawiającym schematu funkcjonalno-przestrzennego projektowanej siłowni, skala 1: Istniejący stan zagospodarowania terenu: Opis terenu: Teren działki, na której planuje się siłownię zewnętrzną i plac zabaw jest zróżnicowany, w niedużym stopniu zagospodarowany większą część terenu pokrywają tereny biologicznie czynne w postaci terenów trawiastych, niewielka ilość roślin ozdobnych, brak obiektów małej architektury. W obecnym kształcie teren, choć uporządkowany, pozbawiony jest funkcji rekreacyjnych, jakichkolwiek elementów infrastruktury i małej architektury stanowi jedynie rzadko wykorzystywane tereny trawiaste Stan projektowany Głównym zamierzeniem niniejszego opracowania jest wydzielenie w części wskazanej działki terenu stosunkowo słabo zagospodarowanego pod siłownię zewnętrzną i plac zabaw, która urozmaicą czas wolny dzieciom, młodzieży i dorosłym W projekcie należy wziąć pod uwagę ogólny sposób zagospodarowania terenu wyznaczając główne kierunki przyszłych nasadzeń roślinności ozdobnej, która ma stanowić uzupełnienie kompozycji. Poszczególne urządzenia wybrane w oparciu o konsultację z Sołtysem i Radą Sołecką z aktualnych katalogów przypadkowych firm zostały uzgodnione i przedstawione poniżej. Przy montowaniu urządzeń kierować się potrzebą ustawienia ich w kierunku zbieżnym z kierunkiem padania promieni słonecznych do wczesnych godzin popołudniowych (tak, by słońce nie oślepiało bawiących się dzieci) oraz by wszystkie urządzenia były dobrze widoczne dla opiekujących się dziećmi. Lokalizację urządzeń zaplanować tak, by nie kolidowały ze sobą i dawały dużej grupie dzieci, młodzieży i dorosłym możliwość swobodnego przemieszczania się, przy jednoczesnej bliskości wszystkich sprzętów Elementy małej architektury: W niniejszym opracowaniu zaproponowano urządzenia siłowe i zabawowe poglądowe zastosowane mogą być również inne urządzenia równorzędne pod względem wykonania, wyglądu i atrakcji Ogólna charakterystyka siłowni zewnętrznej i urządzeń towarzyszących Elementy siłowni w miejscowości Szalejów Dolny: - zestaw 3 w 1 Bioderka+Chodzik+Narciarz - szt. 1 - zestaw Steper+Motyl - szt. 1 - zestaw Przyciągacz+Wypychacz - szt. 1 - Huśtawka - szt. 1 - Dżokej - szt. 1 Elementy doposażenia placu zabaw: 3

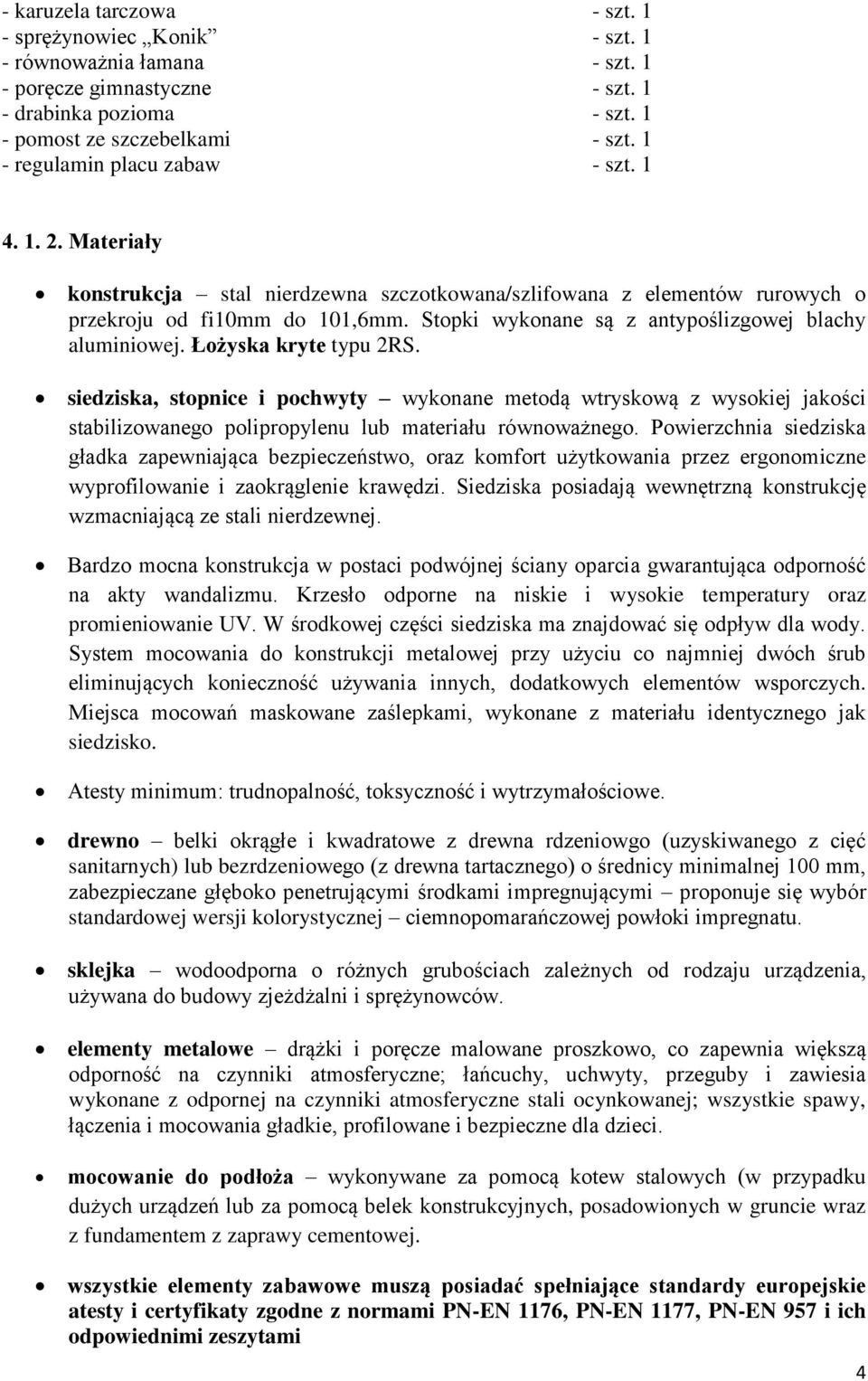

4 - karuzela tarczowa - szt. 1 - sprężynowiec Konik - szt. 1 - równoważnia łamana - szt. 1 - poręcze gimnastyczne - szt. 1 - drabinka pozioma - szt. 1 - pomost ze szczebelkami - szt. 1 - regulamin placu zabaw - szt Materiały konstrukcja stal nierdzewna szczotkowana/szlifowana z elementów rurowych o przekroju od fi10mm do 101,6mm. Stopki wykonane są z antypoślizgowej blachy aluminiowej. Łożyska kryte typu 2RS. siedziska, stopnice i pochwyty wykonane metodą wtryskową z wysokiej jakości stabilizowanego polipropylenu lub materiału równoważnego. Powierzchnia siedziska gładka zapewniająca bezpieczeństwo, oraz komfort użytkowania przez ergonomiczne wyprofilowanie i zaokrąglenie krawędzi. Siedziska posiadają wewnętrzną konstrukcję wzmacniającą ze stali nierdzewnej. Bardzo mocna konstrukcja w postaci podwójnej ściany oparcia gwarantująca odporność na akty wandalizmu. Krzesło odporne na niskie i wysokie temperatury oraz promieniowanie UV. W środkowej części siedziska ma znajdować się odpływ dla wody. System mocowania do konstrukcji metalowej przy użyciu co najmniej dwóch śrub eliminujących konieczność używania innych, dodatkowych elementów wsporczych. Miejsca mocowań maskowane zaślepkami, wykonane z materiału identycznego jak siedzisko. Atesty minimum: trudnopalność, toksyczność i wytrzymałościowe. drewno belki okrągłe i kwadratowe z drewna rdzeniowgo (uzyskiwanego z cięć sanitarnych) lub bezrdzeniowego (z drewna tartacznego) o średnicy minimalnej 100 mm, zabezpieczane głęboko penetrującymi środkami impregnującymi proponuje się wybór standardowej wersji kolorystycznej ciemnopomarańczowej powłoki impregnatu. sklejka wodoodporna o różnych grubościach zależnych od rodzaju urządzenia, używana do budowy zjeżdżalni i sprężynowców. elementy metalowe drążki i poręcze malowane proszkowo, co zapewnia większą odporność na czynniki atmosferyczne; łańcuchy, uchwyty, przeguby i zawiesia wykonane z odpornej na czynniki atmosferyczne stali ocynkowanej; wszystkie spawy, łączenia i mocowania gładkie, profilowane i bezpieczne dla dzieci. mocowanie do podłoża wykonywane za pomocą kotew stalowych (w przypadku dużych urządzeń lub za pomocą belek konstrukcyjnych, posadowionych w gruncie wraz z fundamentem z zaprawy cementowej. wszystkie elementy zabawowe muszą posiadać spełniające standardy europejskie atesty i certyfikaty zgodne z normami PN-EN 1176, PN-EN 1177, PN-EN 957 i ich odpowiednimi zeszytami 4

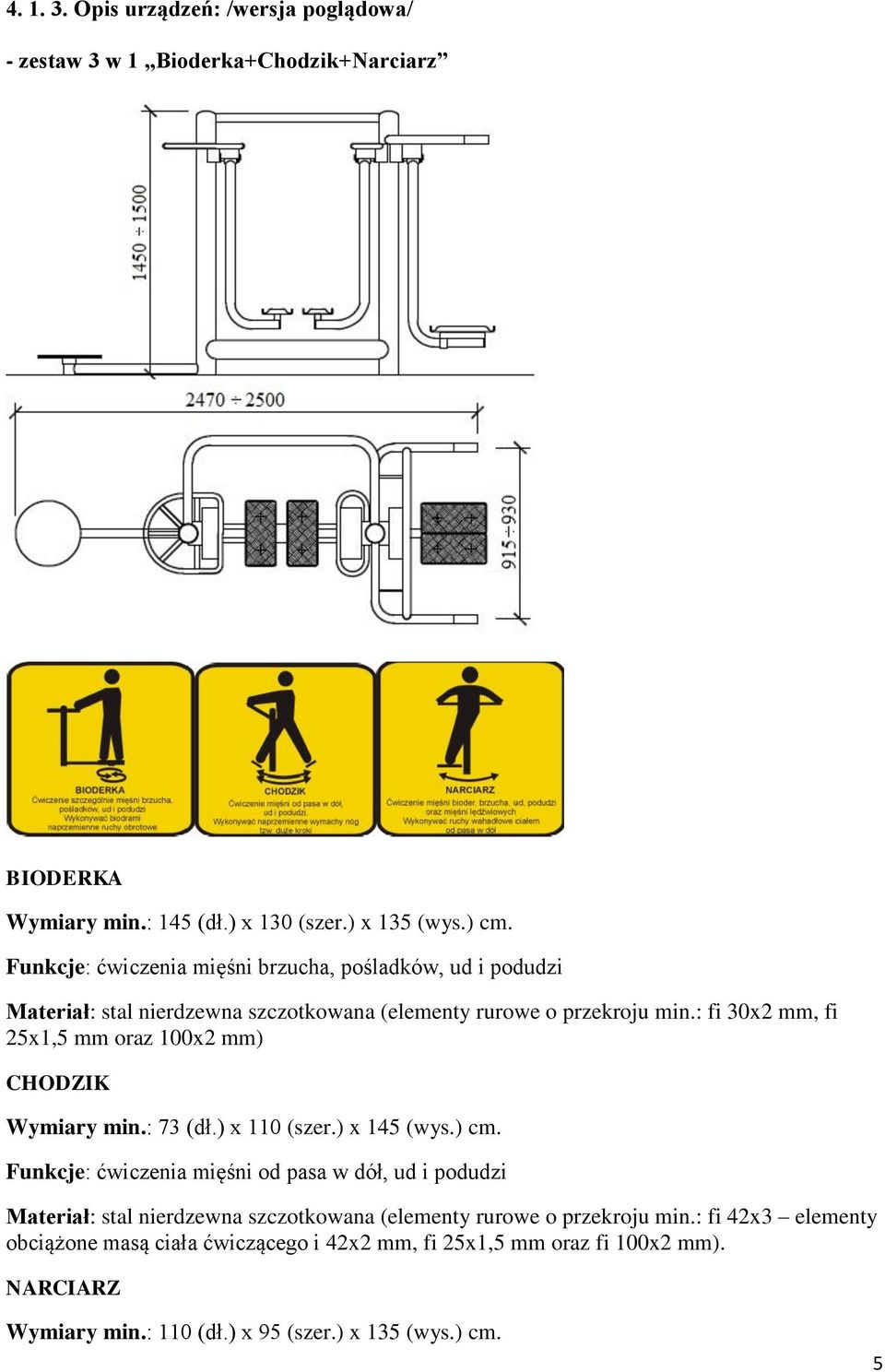

5 Opis urządzeń: /wersja poglądowa/ - zestaw 3 w 1 Bioderka+Chodzik+Narciarz BIODERKA Wymiary min.: 145 (dł.) x 130 (szer.) x 135 (wys.) cm. Funkcje: ćwiczenia mięśni brzucha, pośladków, ud i podudzi Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 30x2 mm, fi 25x1,5 mm oraz 100x2 mm) CHODZIK Wymiary min.: 73 (dł.) x 110 (szer.) x 145 (wys.) cm. Funkcje: ćwiczenia mięśni od pasa w dół, ud i podudzi Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 42x3 elementy obciążone masą ciała ćwiczącego i 42x2 mm, fi 25x1,5 mm oraz fi 100x2 mm). NARCIARZ Wymiary min.: 110 (dł.) x 95 (szer.) x 135 (wys.) cm. 5

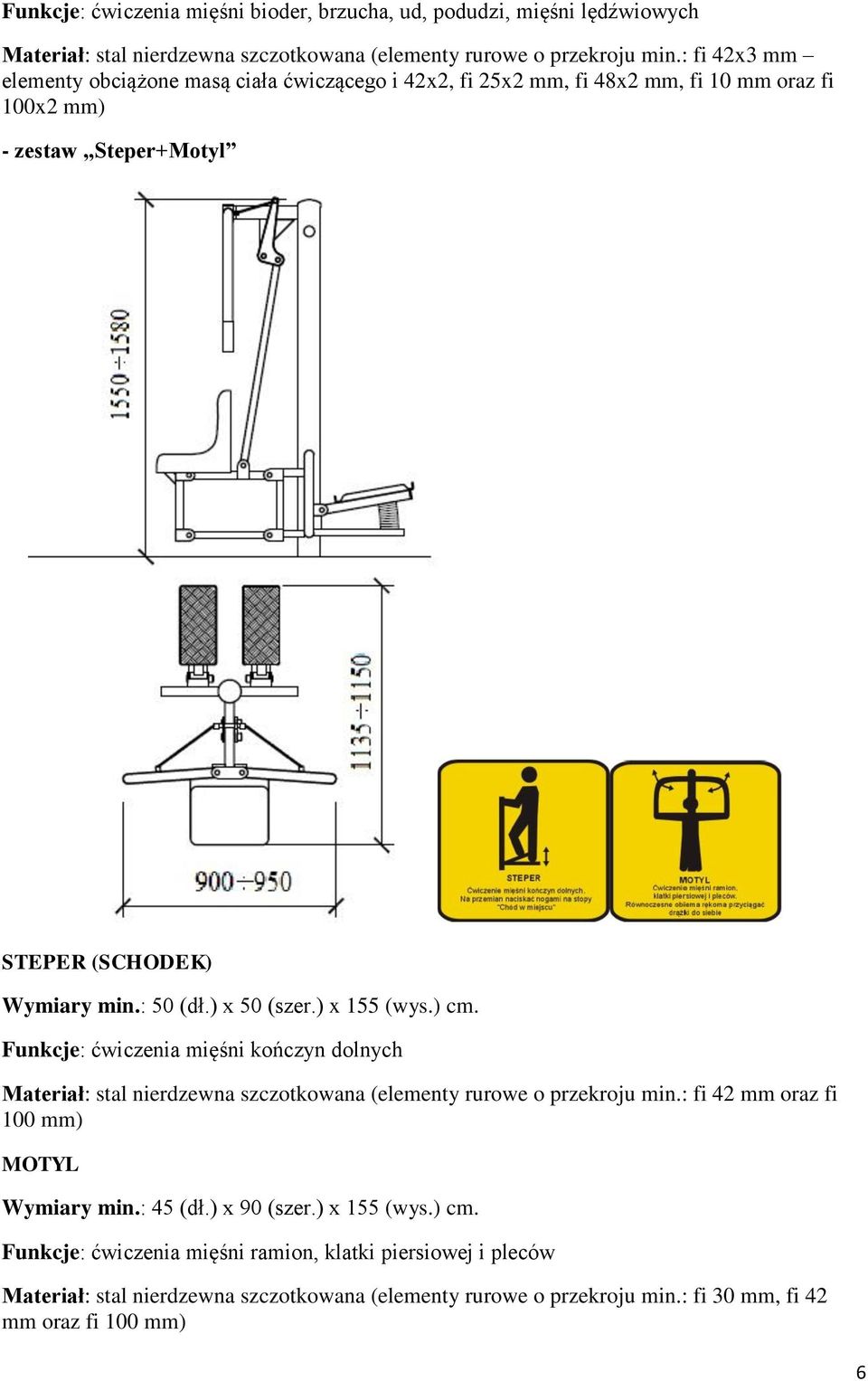

6 Funkcje: ćwiczenia mięśni bioder, brzucha, ud, podudzi, mięśni lędźwiowych Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 42x3 mm elementy obciążone masą ciała ćwiczącego i 42x2, fi 25x2 mm, fi 48x2 mm, fi 10 mm oraz fi 100x2 mm) - zestaw Steper+Motyl STEPER (SCHODEK) Wymiary min.: 50 (dł.) x 50 (szer.) x 155 (wys.) cm. Funkcje: ćwiczenia mięśni kończyn dolnych Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 42 mm oraz fi 100 mm) MOTYL Wymiary min.: 45 (dł.) x 90 (szer.) x 155 (wys.) cm. Funkcje: ćwiczenia mięśni ramion, klatki piersiowej i pleców Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 30 mm, fi 42 mm oraz fi 100 mm) 6

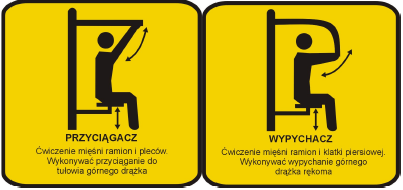

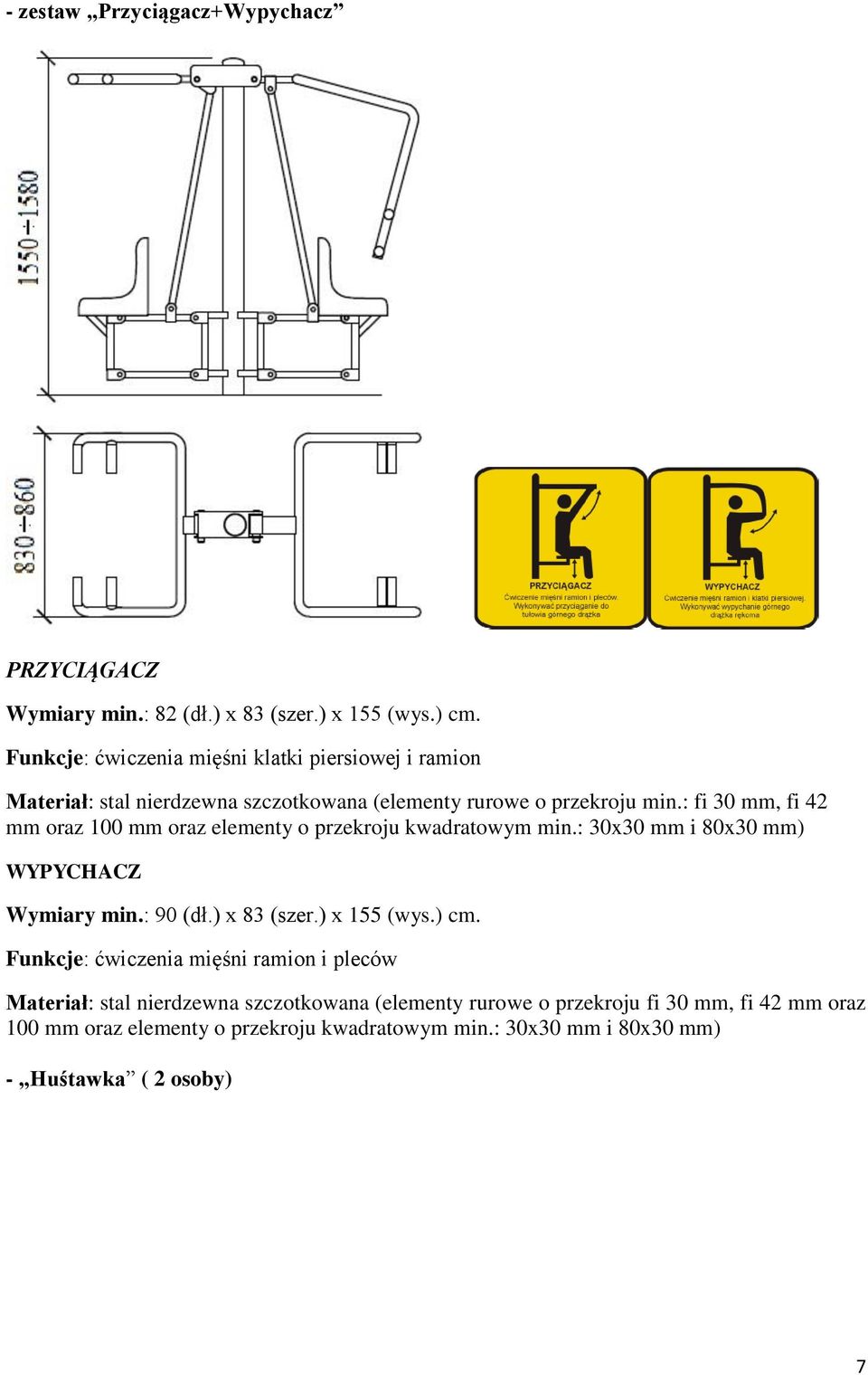

7 - zestaw Przyciągacz+Wypychacz PRZYCIĄGACZ Wymiary min.: 82 (dł.) x 83 (szer.) x 155 (wys.) cm. Funkcje: ćwiczenia mięśni klatki piersiowej i ramion Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 30 mm, fi 42 mm oraz 100 mm oraz elementy o przekroju kwadratowym min.: 30x30 mm i 80x30 mm) WYPYCHACZ Wymiary min.: 90 (dł.) x 83 (szer.) x 155 (wys.) cm. Funkcje: ćwiczenia mięśni ramion i pleców Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju fi 30 mm, fi 42 mm oraz 100 mm oraz elementy o przekroju kwadratowym min.: 30x30 mm i 80x30 mm) - Huśtawka ( 2 osoby) 7

8 Wymiary min.: 155 (dł.) x 60 (szer.) x 175 (wys.) cm. Funkcje: ćwiczenia mięśni nóg Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 42 mm, fi 48 mm oraz fi 100 mm) - Dżokej 8

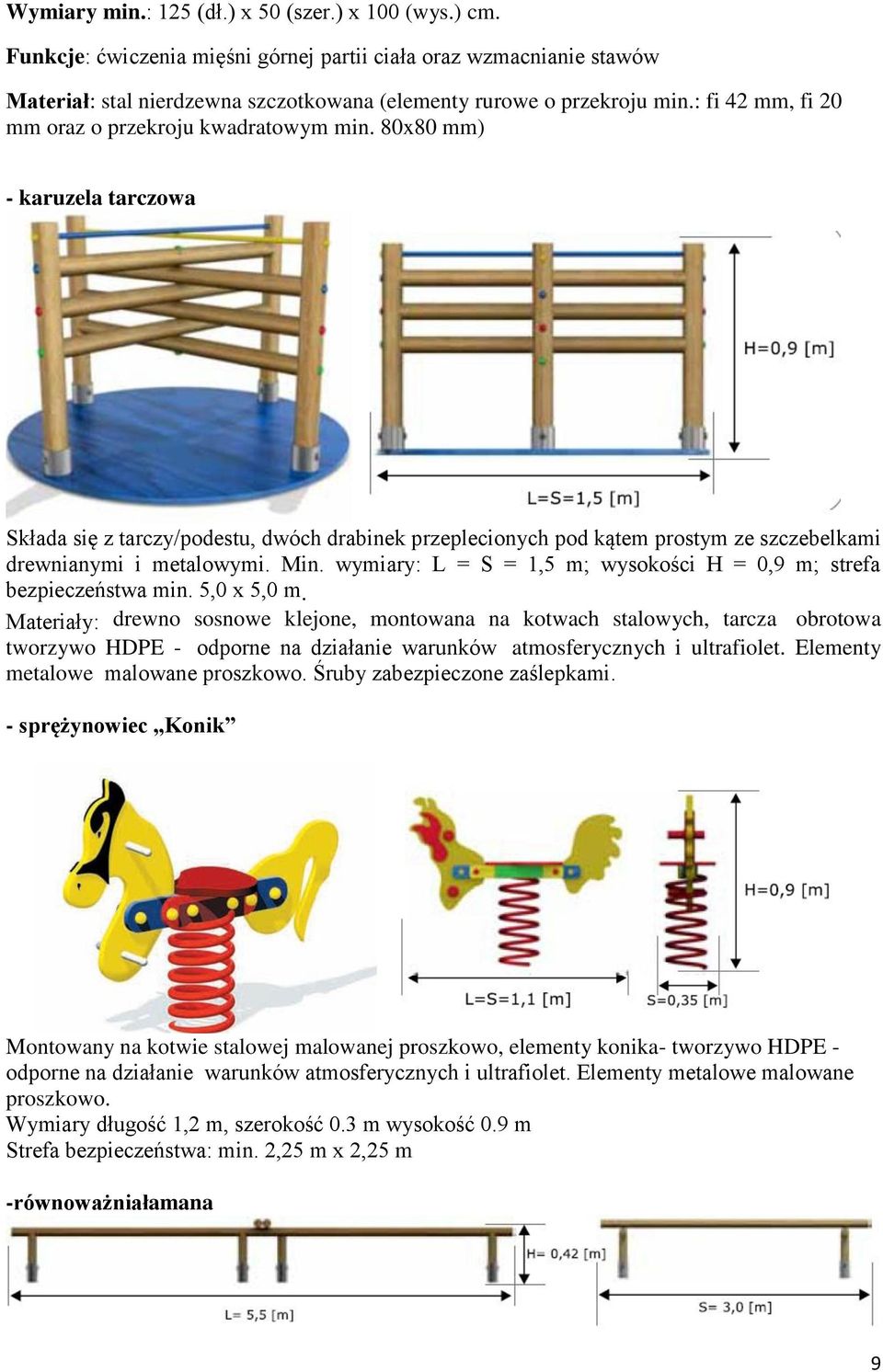

9 Wymiary min.: 125 (dł.) x 50 (szer.) x 100 (wys.) cm. Funkcje: ćwiczenia mięśni górnej partii ciała oraz wzmacnianie stawów Materiał: stal nierdzewna szczotkowana (elementy rurowe o przekroju min.: fi 42 mm, fi 20 mm oraz o przekroju kwadratowym min. 80x80 mm) - karuzela tarczowa Składa się z tarczy/podestu, dwóch drabinek przeplecionych pod kątem prostym ze szczebelkami drewnianymi i metalowymi. Min. wymiary: L = S = 1,5 m; wysokości H = 0,9 m; strefa bezpieczeństwa min. 5,0 x 5,0 m. Materiały: drewno sosnowe klejone, montowana na kotwach stalowych, tarcza obrotowa tworzywo HDPE - odporne na działanie warunków atmosferycznych i ultrafiolet. Elementy metalowe malowane proszkowo. Śruby zabezpieczone zaślepkami. - sprężynowiec Konik Montowany na kotwie stalowej malowanej proszkowo, elementy konika- tworzywo HDPE - odporne na działanie warunków atmosferycznych i ultrafiolet. Elementy metalowe malowane proszkowo. Wymiary długość 1,2 m, szerokość 0.3 m wysokość 0.9 m Strefa bezpieczeństwa: min. 2,25 m x 2,25 m -równoważniałamana 9

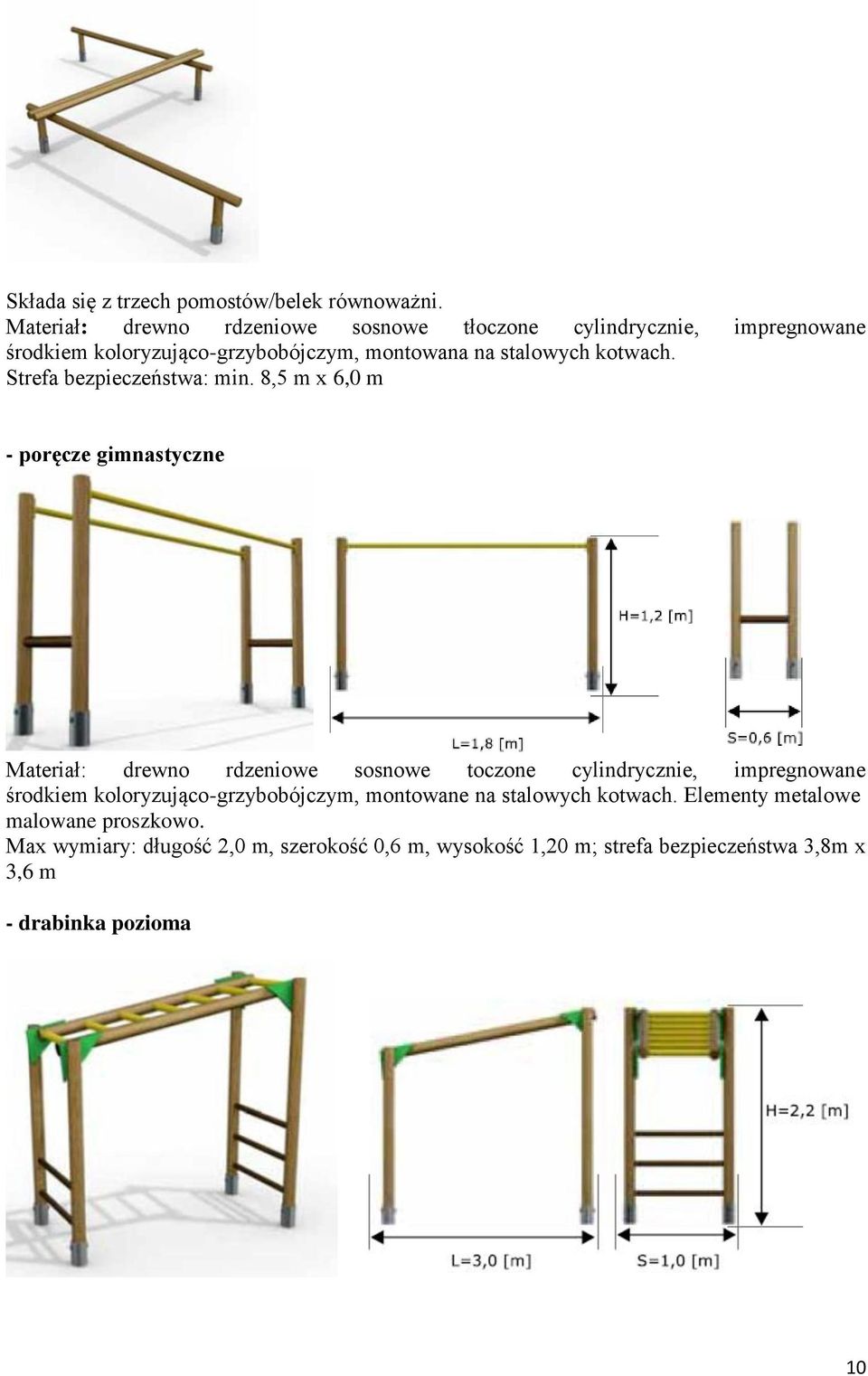

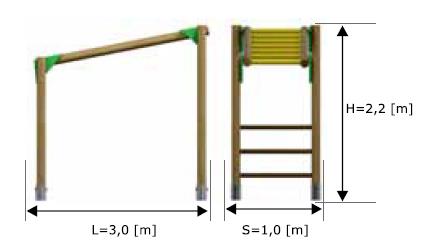

10 Składa się z trzech pomostów/belek równoważni. Materiał: drewno rdzeniowe sosnowe tłoczone cylindrycznie, impregnowane środkiem koloryzująco-grzybobójczym, montowana na stalowych kotwach. Strefa bezpieczeństwa: min. 8,5 m x 6,0 m - poręcze gimnastyczne Materiał: drewno rdzeniowe sosnowe toczone cylindrycznie, impregnowane środkiem koloryzująco-grzybobójczym, montowane na stalowych kotwach. Elementy metalowe malowane proszkowo. Max wymiary: długość 2,0 m, szerokość 0,6 m, wysokość 1,20 m; strefa bezpieczeństwa 3,8m x 3,6 m - drabinka pozioma 10

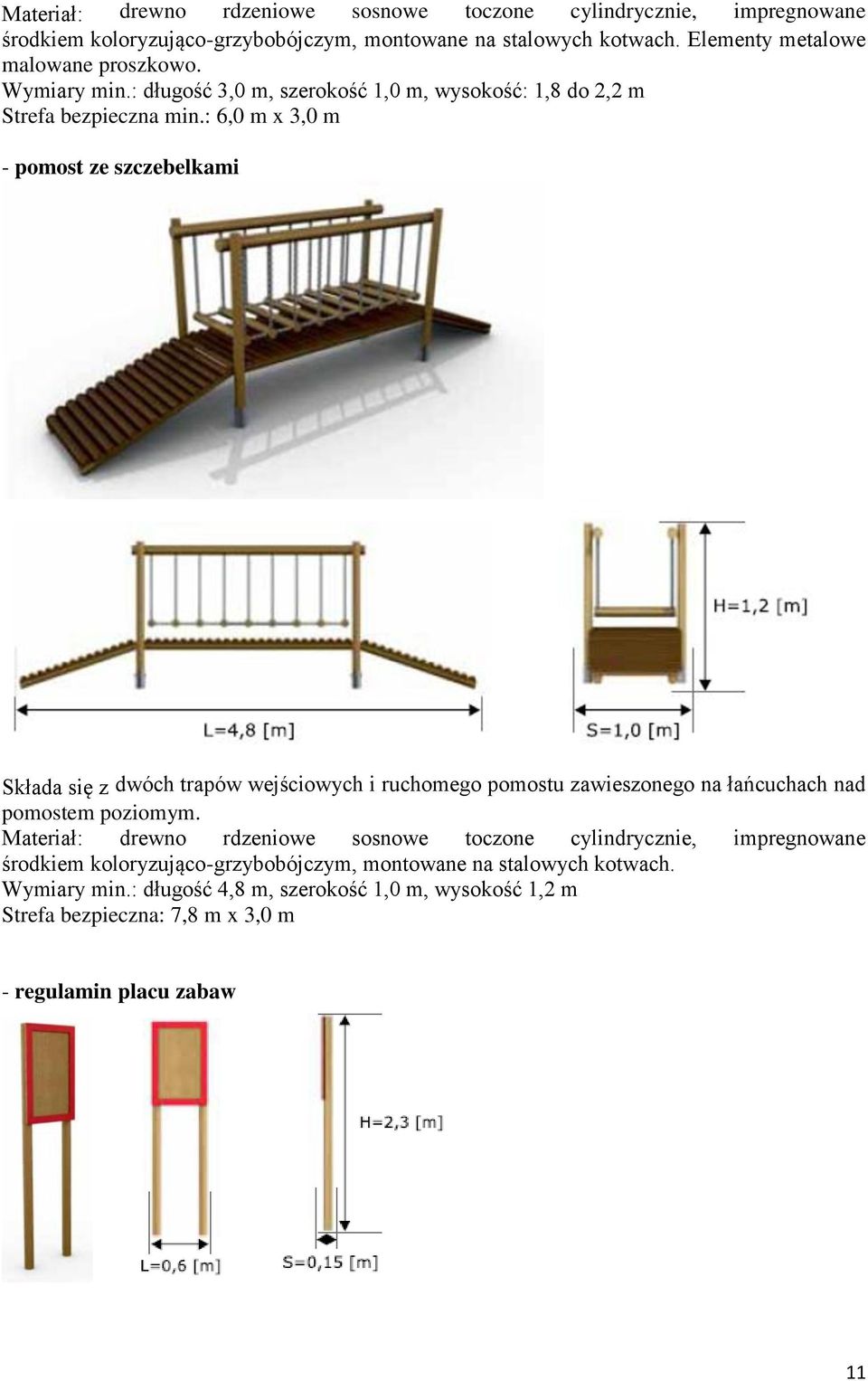

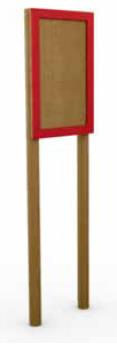

11 Materiał: drewno rdzeniowe sosnowe toczone cylindrycznie, impregnowane środkiem koloryzująco-grzybobójczym, montowane na stalowych kotwach. Elementy metalowe malowane proszkowo. Wymiary min.: długość 3,0 m, szerokość 1,0 m, wysokość: 1,8 do 2,2 m Strefa bezpieczna min.: 6,0 m x 3,0 m - pomost ze szczebelkami Składa się z dwóch trapów wejściowych i ruchomego pomostu zawieszonego na łańcuchach nad pomostem poziomym. Materiał: drewno rdzeniowe sosnowe toczone cylindrycznie, impregnowane środkiem koloryzująco-grzybobójczym, montowane na stalowych kotwach. Wymiary min.: długość 4,8 m, szerokość 1,0 m, wysokość 1,2 m Strefa bezpieczna: 7,8 m x 3,0 m - regulamin placu zabaw 11

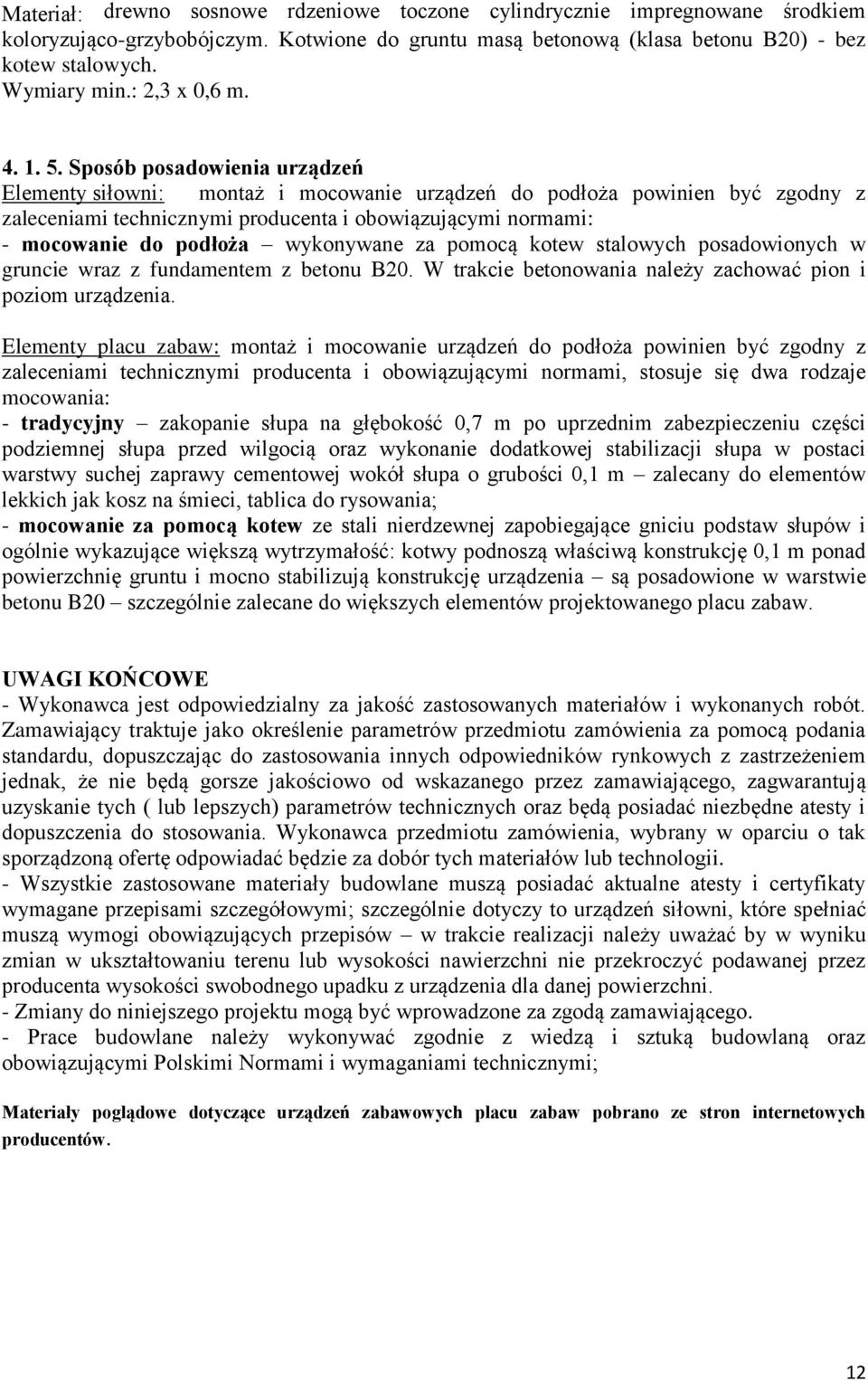

12 Materiał: drewno sosnowe rdzeniowe toczone cylindrycznie impregnowane środkiem koloryzująco-grzybobójczym. Kotwione do gruntu masą betonową (klasa betonu B20) - bez kotew stalowych. Wymiary min.: 2,3 x 0,6 m Sposób posadowienia urządzeń Elementy siłowni: montaż i mocowanie urządzeń do podłoża powinien być zgodny z zaleceniami technicznymi producenta i obowiązującymi normami: - mocowanie do podłoża wykonywane za pomocą kotew stalowych posadowionych w gruncie wraz z fundamentem z betonu B20. W trakcie betonowania należy zachować pion i poziom urządzenia. Elementy placu zabaw: montaż i mocowanie urządzeń do podłoża powinien być zgodny z zaleceniami technicznymi producenta i obowiązującymi normami, stosuje się dwa rodzaje mocowania: - tradycyjny zakopanie słupa na głębokość 0,7 m po uprzednim zabezpieczeniu części podziemnej słupa przed wilgocią oraz wykonanie dodatkowej stabilizacji słupa w postaci warstwy suchej zaprawy cementowej wokół słupa o grubości 0,1 m zalecany do elementów lekkich jak kosz na śmieci, tablica do rysowania; - mocowanie za pomocą kotew ze stali nierdzewnej zapobiegające gniciu podstaw słupów i ogólnie wykazujące większą wytrzymałość: kotwy podnoszą właściwą konstrukcję 0,1 m ponad powierzchnię gruntu i mocno stabilizują konstrukcję urządzenia są posadowione w warstwie betonu B20 szczególnie zalecane do większych elementów projektowanego placu zabaw. UWAGI KOŃCOWE - Wykonawca jest odpowiedzialny za jakość zastosowanych materiałów i wykonanych robót. Zamawiający traktuje jako określenie parametrów przedmiotu zamówienia za pomocą podania standardu, dopuszczając do zastosowania innych odpowiedników rynkowych z zastrzeżeniem jednak, że nie będą gorsze jakościowo od wskazanego przez zamawiającego, zagwarantują uzyskanie tych ( lub lepszych) parametrów technicznych oraz będą posiadać niezbędne atesty i dopuszczenia do stosowania. Wykonawca przedmiotu zamówienia, wybrany w oparciu o tak sporządzoną ofertę odpowiadać będzie za dobór tych materiałów lub technologii. - Wszystkie zastosowane materiały budowlane muszą posiadać aktualne atesty i certyfikaty wymagane przepisami szczegółowymi; szczególnie dotyczy to urządzeń siłowni, które spełniać muszą wymogi obowiązujących przepisów w trakcie realizacji należy uważać by w wyniku zmian w ukształtowaniu terenu lub wysokości nawierzchni nie przekroczyć podawanej przez producenta wysokości swobodnego upadku z urządzenia dla danej powierzchni. - Zmiany do niniejszego projektu mogą być wprowadzone za zgodą zamawiającego. - Prace budowlane należy wykonywać zgodnie z wiedzą i sztuką budowlaną oraz obowiązującymi Polskimi Normami i wymaganiami technicznymi; Materiały poglądowe dotyczące urządzeń zabawowych placu zabaw pobrano ze stron internetowych producentów. 12
