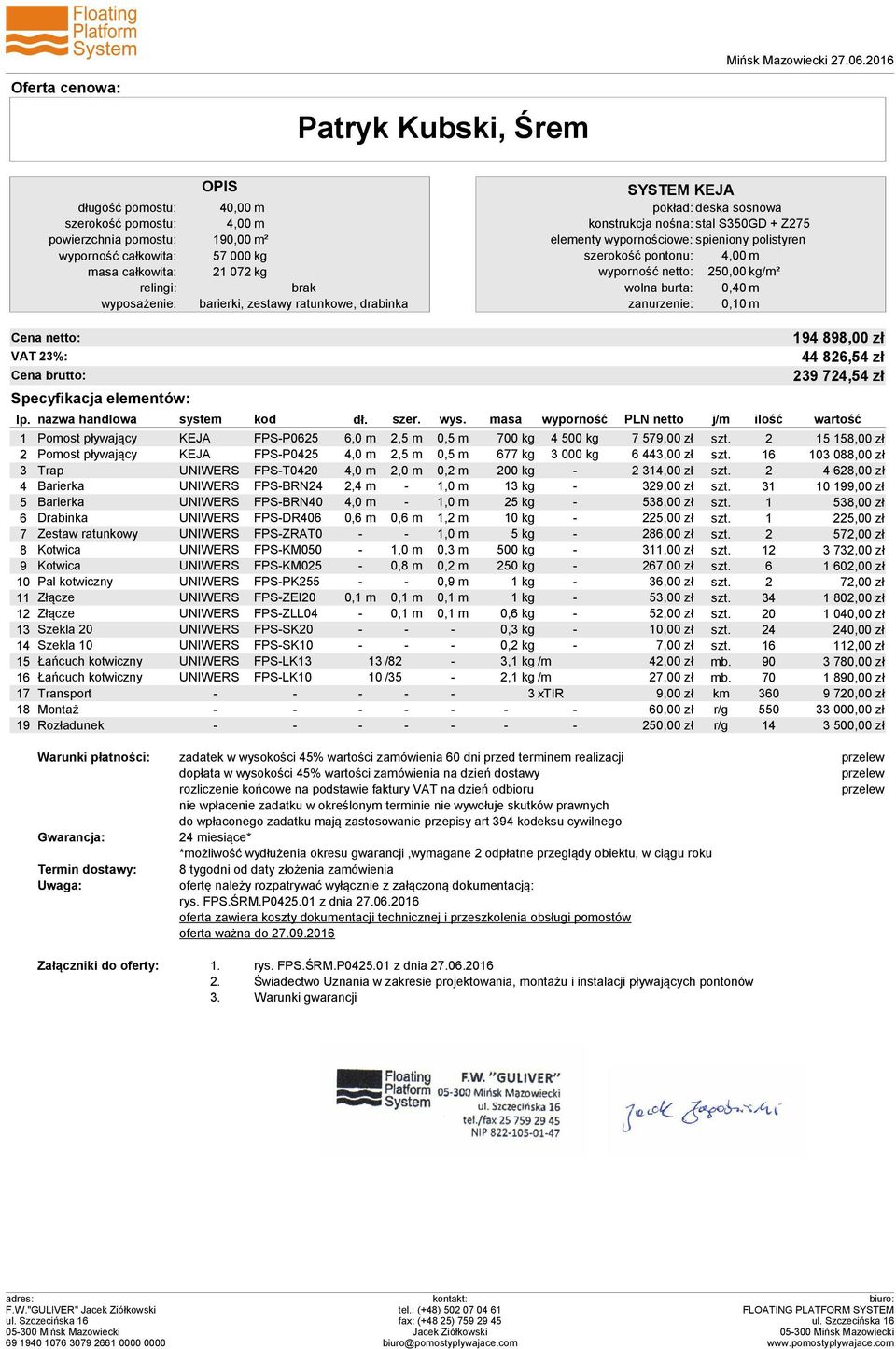

1 Mińsk Mazowiecki Oferta cenowa: Patryk Kubski, Śrem OPIS SYSTEM KEJA długość pomostu: 40,00 m pokład: deska sosnowa szerokość pomostu: 4,00 m konstrukcja nośna: stal S350GD + Z275 powierzchnia pomostu: 190,00 m² elementy wypornościowe: spieniony polistyren wyporność całkowita: kg szerokość pontonu: 4,00 m masa całkowita: kg wyporność netto: 250,00 kg/m² relingi: brak wolna burta: 0,40 m wyposażenie: barierki, zestawy ratunkowe, drabinka zanurzenie: 0,10 m Cena netto: VAT 23%: Cena brutto: Specyfikacja elementów: lp. nazwa handlowa system kod dł. szer. wys. masa wyporność PLN netto j/m ilość wartość 1 Pomost pływający KEJA FPS-P0625 6,0 m 2,5 m 0,5 m 700 kg kg 7 579,00 zł szt ,00 zł 2 Pomost pływający KEJA FPS-P0425 4,0 m 2,5 m 0,5 m 677 kg kg 6 443,00 zł szt ,00 zł 3 Trap UNIWERS FPS-T0420 4,0 m 2,0 m 0,2 m 200 kg ,00 zł szt ,00 zł 4 Barierka UNIWERS FPS-BRN24 2,4 m - 1,0 m 13 kg - 329,00 zł szt ,00 zł 5 Barierka UNIWERS FPS-BRN40 4,0 m - 1,0 m 25 kg - 538,00 zł szt ,00 zł 6 Drabinka UNIWERS FPS-DR406 0,6 m 0,6 m 1,2 m 10 kg - 225,00 zł szt ,00 zł 7 Zestaw ratunkowy UNIWERS FPS-ZRAT ,0 m 5 kg - 286,00 zł szt ,00 zł 8 Kotwica UNIWERS FPS-KM050-1,0 m 0,3 m 500 kg - 311,00 zł szt ,00 zł 9 Kotwica UNIWERS FPS-KM025-0,8 m 0,2 m 250 kg - 267,00 zł szt ,00 zł 10 Pal kotwiczny UNIWERS FPS-PK ,9 m 1 kg - 36,00 zł szt. 2 72,00 zł 11 Złącze UNIWERS FPS-ZEI20 0,1 m 0,1 m 0,1 m 1 kg - 53,00 zł szt ,00 zł 12 Złącze UNIWERS FPS-ZLL04-0,1 m 0,1 m 0,6 kg - 52,00 zł szt ,00 zł 13 Szekla 20 UNIWERS FPS-SK ,3 kg - 10,00 zł szt ,00 zł 14 Szekla 10 UNIWERS FPS-SK ,2 kg - 7,00 zł szt ,00 zł 15 Łańcuch kotwiczny UNIWERS FPS-LK13 13 /82-3,1 kg /m 42,00 zł mb ,00 zł 16 Łańcuch kotwiczny UNIWERS FPS-LK10 10 /35-2,1 kg /m 27,00 zł mb ,00 zł 17 Transport xtir 9,00 zł km ,00 zł 18 Montaż ,00 zł r/g ,00 zł 19 Rozładunek ,00 zł r/g ,00 zł Warunki płatności: zadatek w wysokości 45% wartości zamówienia 60 dni przed terminem realizacji przelew dopłata w wysokości 45% wartości zamówienia na dzień dostawy przelew rozliczenie końcowe na podstawie faktury VAT na dzień odbioru przelew nie wpłacenie zadatku w określonym terminie nie wywołuje skutków prawnych do wpłaconego zadatku mają zastosowanie przepisy art 394 kodeksu cywilnego Gwarancja: 24 miesiące* *możliwość wydłużenia okresu gwarancji,wymagane 2 odpłatne przeglądy obiektu, w ciągu roku Termin dostawy: 8 tygodni od daty złożenia zamówienia Uwaga: ofertę należy rozpatrywać wyłącznie z załączoną dokumentacją: rys. FPS.ŚRM.P z dnia oferta zawiera koszty dokumentacji technicznej i przeszkolenia obsługi pomostów oferta ważna do Załączniki do oferty: 1. rys. FPS.ŚRM.P z dnia Świadectwo Uznania w zakresie projektowania, montażu i instalacji pływających pontonów 3. Warunki gwarancji ,00 zł ,54 zł ,54 zł adres: F.W."GULIVER" Jacek Ziółkowski ul. Szczecińska Mińsk Mazowiecki kontakt: tel.: (+48) fax: (+48 25) Jacek Ziółkowski biuro@pomostyplywajace.com biuro: FLOATING PLATFORM SYSTEM ul. Szczecińska Mińsk Mazowiecki

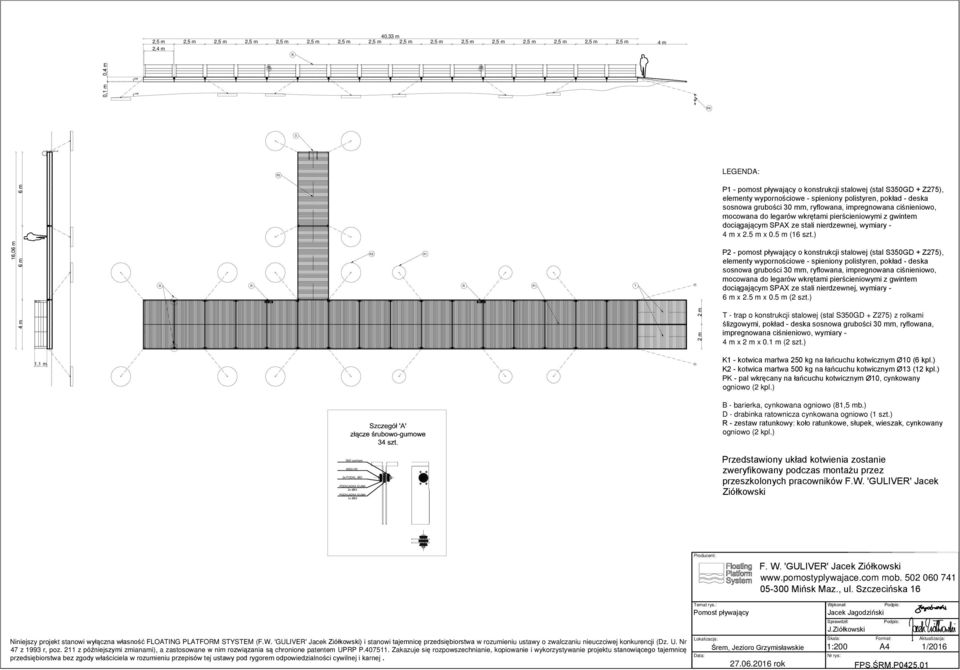

2 40,33 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,5 m 2,4 m B 2,5 m 2,5 m 2,5 m 4 m PK D P2 LEGENDA: 'A' K2 K1 R R P1 T P1 - pomost pływający o konstrukcji stalowej (stal S350GD + Z275), elementy wypornościowe - spieniony polistyren, pokład - deska sosnowa grubości 30 mm, ryflowana, impregnowana ciśnieniowo, mocowana do legarów wkrętami pierścieniowymi z gwintem dociągającym SPAX ze stali nierdzewnej, wymiary - 4 m x 2.5 m x 0.5 m (16 szt.) P2 - pomost pływający o konstrukcji stalowej (stal S350GD + Z275), elementy wypornościowe - spieniony polistyren, pokład - deska sosnowa grubości 30 mm, ryflowana, impregnowana ciśnieniowo, mocowana do legarów wkrętami pierścieniowymi z gwintem dociągającym SPAX ze stali nierdzewnej, wymiary - 6 m x 2.5 m x 0.5 m (2 szt.) T - trap o konstrukcji stalowej (stal S350GD + Z275) z rolkami ślizgowymi, pokład - deska sosnowa grubości 30 mm, ryflowana, impregnowana ciśnieniowo, wymiary - 4 m x 2 m x 0.1 m (2 szt.) 1,1 m K1 - kotwica martwa 250 kg na łańcuchu kotwicznym Ø10 (6 kpl.) K2 - kotwica martwa 500 kg na łańcuchu kotwicznym Ø13 (12 kpl.) PK - pal wkręcany na łańcuchu kotwicznym Ø10, cynkowany ogniowo (2 kpl.) B - barierka, cynkowana ogniowo (81,5 mb.) D - drabinka ratownicza cynkowana ogniowo (1 szt.) R - zestaw ratunkowy: koło ratunkowe, słupek, wieszak, cynkowany ogniowo (2 kpl.) M20 samham. M20x100 2x PODKŁ. Ø21 PODKŁADKA GUMA 2x Ø60 PODKŁADKA GUMA 1x Ø80 Przedstawiony układ kotwienia zostanie zweryfikowany podczas montażu przez przeszkolonych pracowników F.W. 'GULIVER' Jacek Ziółkowski Producent: F. W. 'GULIVER' Jacek Ziółkowski mob Mińsk Maz., ul. Szczecińska 16 Niniejszy projekt stanowi wyłączna własność FLOATING PLATFORM STYSTEM (F.W. 'GULIVER' Jacek Ziółkowski) i stanowi tajemnicę przedsiębiorstwa w rozumieniu ustawy o zwalczaniu nieuczciwej konkurencji (Dz. U. Nr 47 z 1993 r, poz. 211 z późniejszymi zmianami), a zastosowane w nim rozwiązania są chronione patentem UPRP P Zakazuje się rozpowszechnianie, kopiowanie i wykorzystywanie projektu stanowiącego tajemnicę przedsiębiorstwa bez zgody właściciela w rozumieniu przepisów tej ustawy pod rygorem odpowiedzialności cywilnej i karnej. Temat rys.: Pomost pływający Lokalizacja: Data: Śrem, Jezioro Grzymisławskie rok Wykonał: Podpis: Jacek Jagodziński Sprawdził: Podpis: J.Ziółkowski Skala: Format: Aktualizacja: 1:200 A4 1/2016 Nr rys: FPS.ŚRM.P

3

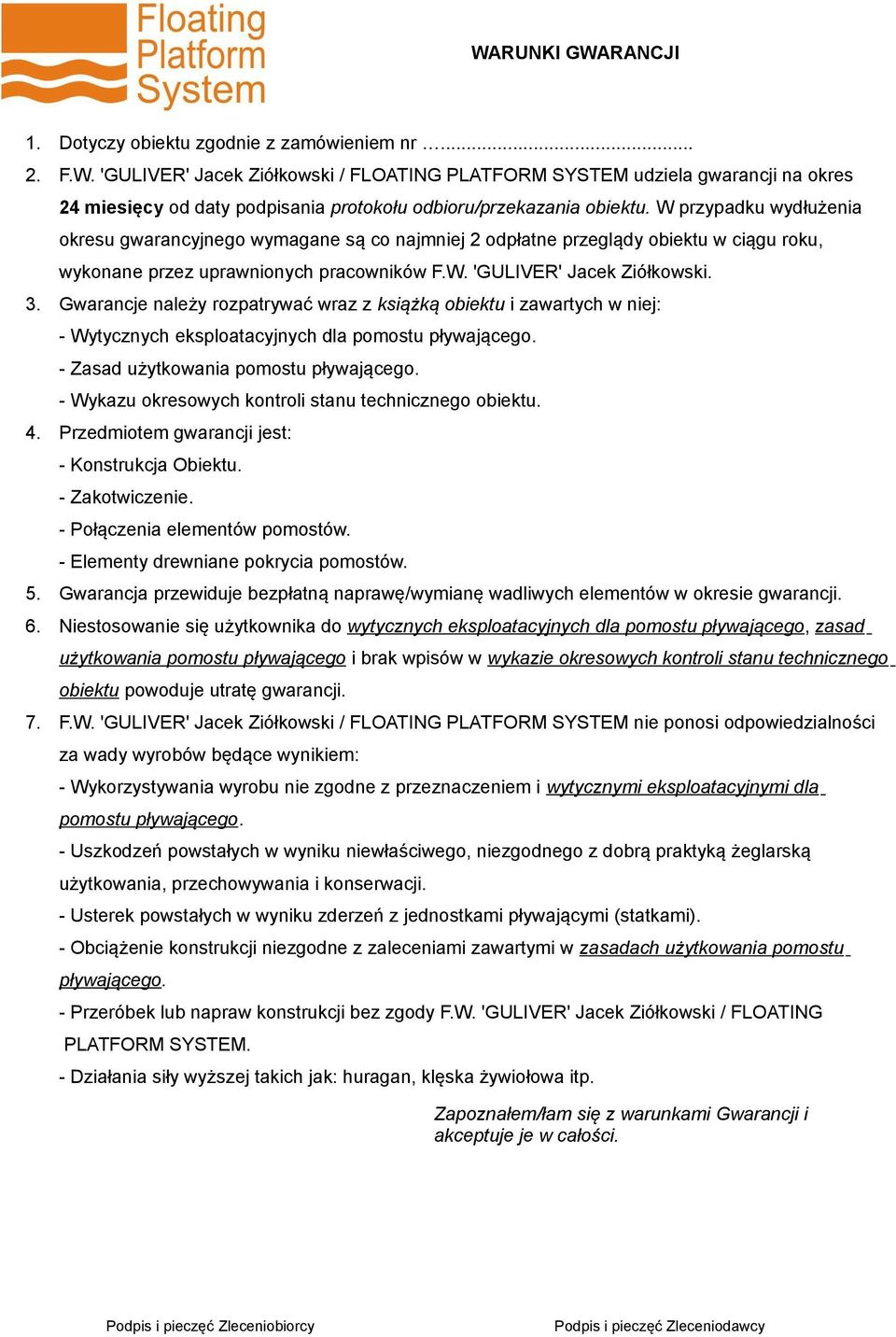

4 WARUNKI GWARANCJI 1. Dotyczy obiektu zgodnie z zamówieniem nr F.W. 'GULIVER' Jacek Ziółkowski / FLOATING PLATFORM SYSTEM udziela gwarancji na okres 24 miesięcy od daty podpisania protokołu odbioru/przekazania obiektu. W przypadku wydłużenia okresu gwarancyjnego wymagane są co najmniej 2 odpłatne przeglądy obiektu w ciągu roku, wykonane przez uprawnionych pracowników F.W. 'GULIVER' Jacek Ziółkowski. 3. Gwarancje należy rozpatrywać wraz z książką obiektu i zawartych w niej: - Wytycznych eksploatacyjnych dla pomostu pływającego. - Zasad użytkowania pomostu pływającego. - Wykazu okresowych kontroli stanu technicznego obiektu. 4. Przedmiotem gwarancji jest: - Konstrukcja Obiektu. - Zakotwiczenie. - Połączenia elementów pomostów. - Elementy drewniane pokrycia pomostów. 5. Gwarancja przewiduje bezpłatną naprawę/wymianę wadliwych elementów w okresie gwarancji. 6. Niestosowanie się użytkownika do wytycznych eksploatacyjnych dla pomostu pływającego, zasad użytkowania pomostu pływającego i brak wpisów w wykazie okresowych kontroli stanu technicznego obiektu powoduje utratę gwarancji. 7. F.W. 'GULIVER' Jacek Ziółkowski / FLOATING PLATFORM SYSTEM nie ponosi odpowiedzialności za wady wyrobów będące wynikiem: - Wykorzystywania wyrobu nie zgodne z przeznaczeniem i wytycznymi eksploatacyjnymi dla pomostu pływającego. - Uszkodzeń powstałych w wyniku niewłaściwego, niezgodnego z dobrą praktyką żeglarską użytkowania, przechowywania i konserwacji. - Usterek powstałych w wyniku zderzeń z jednostkami pływającymi (statkami). - Obciążenie konstrukcji niezgodne z zaleceniami zawartymi w zasadach użytkowania pomostu pływającego. - Przeróbek lub napraw konstrukcji bez zgody F.W. 'GULIVER' Jacek Ziółkowski / FLOATING PLATFORM SYSTEM. - Działania siły wyższej takich jak: huragan, klęska żywiołowa itp. Zapoznałem/łam się z warunkami Gwarancji i akceptuje je w całości. Podpis i pieczęć Zleceniobiorcy Podpis i pieczęć Zleceniodawcy

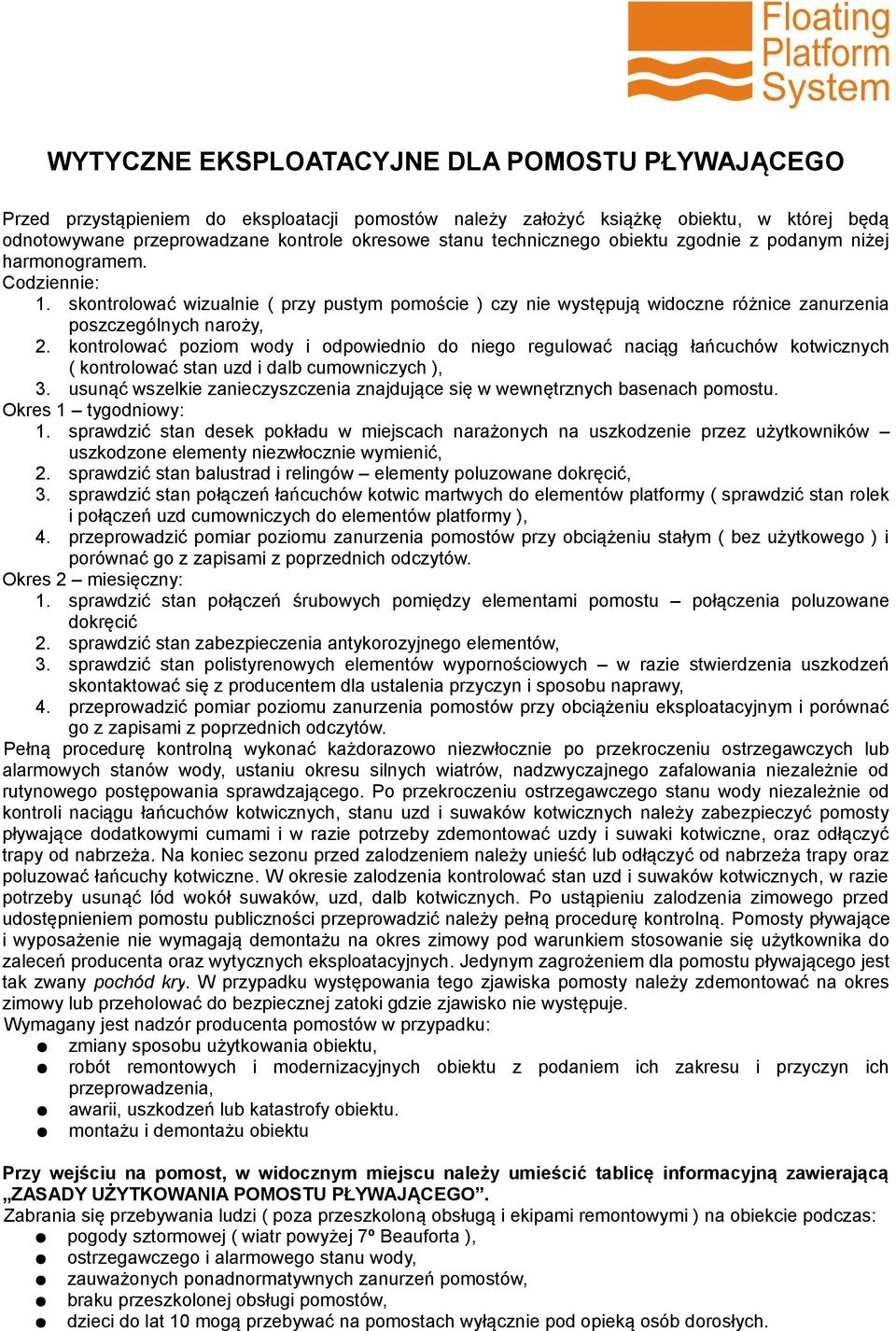

5 WYTYCZNE EKSPLOATACYJNE DLA POMOSTU PŁYWAJĄCEGO Przed przystąpieniem do eksploatacji pomostów należy założyć książkę obiektu, w której będą odnotowywane przeprowadzane kontrole okresowe stanu technicznego obiektu zgodnie z podanym niżej harmonogramem. Codziennie: 1. skontrolować wizualnie ( przy pustym pomoście ) czy nie występują widoczne różnice zanurzenia poszczególnych naroży, 2. kontrolować poziom wody i odpowiednio do niego regulować naciąg łańcuchów kotwicznych ( kontrolować stan uzd i dalb cumowniczych ), 3. usunąć wszelkie zanieczyszczenia znajdujące się w wewnętrznych basenach pomostu. Okres 1 tygodniowy: 1. sprawdzić stan desek pokładu w miejscach narażonych na uszkodzenie przez użytkowników uszkodzone elementy niezwłocznie wymienić, 2. sprawdzić stan balustrad i relingów elementy poluzowane dokręcić, 3. sprawdzić stan połączeń łańcuchów kotwic martwych do elementów platformy ( sprawdzić stan rolek i połączeń uzd cumowniczych do elementów platformy ), 4. przeprowadzić pomiar poziomu zanurzenia pomostów przy obciążeniu stałym ( bez użytkowego ) i porównać go z zapisami z poprzednich odczytów. Okres 2 miesięczny: 1. sprawdzić stan połączeń śrubowych pomiędzy elementami pomostu połączenia poluzowane dokręcić 2. sprawdzić stan zabezpieczenia antykorozyjnego elementów, 3. sprawdzić stan polistyrenowych elementów wypornościowych w razie stwierdzenia uszkodzeń skontaktować się z producentem dla ustalenia przyczyn i sposobu naprawy, 4. przeprowadzić pomiar poziomu zanurzenia pomostów przy obciążeniu eksploatacyjnym i porównać go z zapisami z poprzednich odczytów. Pełną procedurę kontrolną wykonać każdorazowo niezwłocznie po przekroczeniu ostrzegawczych lub alarmowych stanów wody, ustaniu okresu silnych wiatrów, nadzwyczajnego zafalowania niezależnie od rutynowego postępowania sprawdzającego. Po przekroczeniu ostrzegawczego stanu wody niezależnie od kontroli naciągu łańcuchów kotwicznych, stanu uzd i suwaków kotwicznych należy zabezpieczyć pomosty pływające dodatkowymi cumami i w razie potrzeby zdemontować uzdy i suwaki kotwiczne, oraz odłączyć trapy od nabrzeża. Na koniec sezonu przed zalodzeniem należy unieść lub odłączyć od nabrzeża trapy oraz poluzować łańcuchy kotwiczne. W okresie zalodzenia kontrolować stan uzd i suwaków kotwicznych, w razie potrzeby usunąć lód wokół suwaków, uzd, dalb kotwicznych. Po ustąpieniu zalodzenia zimowego przed udostępnieniem pomostu publiczności przeprowadzić należy pełną procedurę kontrolną. Pomosty pływające i wyposażenie nie wymagają demontażu na okres zimowy pod warunkiem stosowanie się użytkownika do zaleceń producenta oraz wytycznych eksploatacyjnych. Jedynym zagrożeniem dla pomostu pływającego jest tak zwany pochód kry. W przypadku występowania tego zjawiska pomosty należy zdemontować na okres zimowy lub przeholować do bezpiecznej zatoki gdzie zjawisko nie występuje. Wymagany jest nadzór producenta pomostów w przypadku: zmiany sposobu użytkowania obiektu, robót remontowych i modernizacyjnych obiektu z podaniem ich zakresu i przyczyn ich przeprowadzenia, awarii, uszkodzeń lub katastrofy obiektu. montażu i demontażu obiektu Przy wejściu na pomost, w widocznym miejscu należy umieścić tablicę informacyjną zawierającą ZASADY UŻYTKOWANIA POMOSTU PŁYWAJĄCEGO. Zabrania się przebywania ludzi ( poza przeszkoloną obsługą i ekipami remontowymi ) na obiekcie podczas: pogody sztormowej ( wiatr powyżej 7º Beauforta ), ostrzegawczego i alarmowego stanu wody, zauważonych ponadnormatywnych zanurzeń pomostów, braku przeszkolonej obsługi pomostów, dzieci do lat 10 mogą przebywać na pomostach wyłącznie pod opieką osób dorosłych.

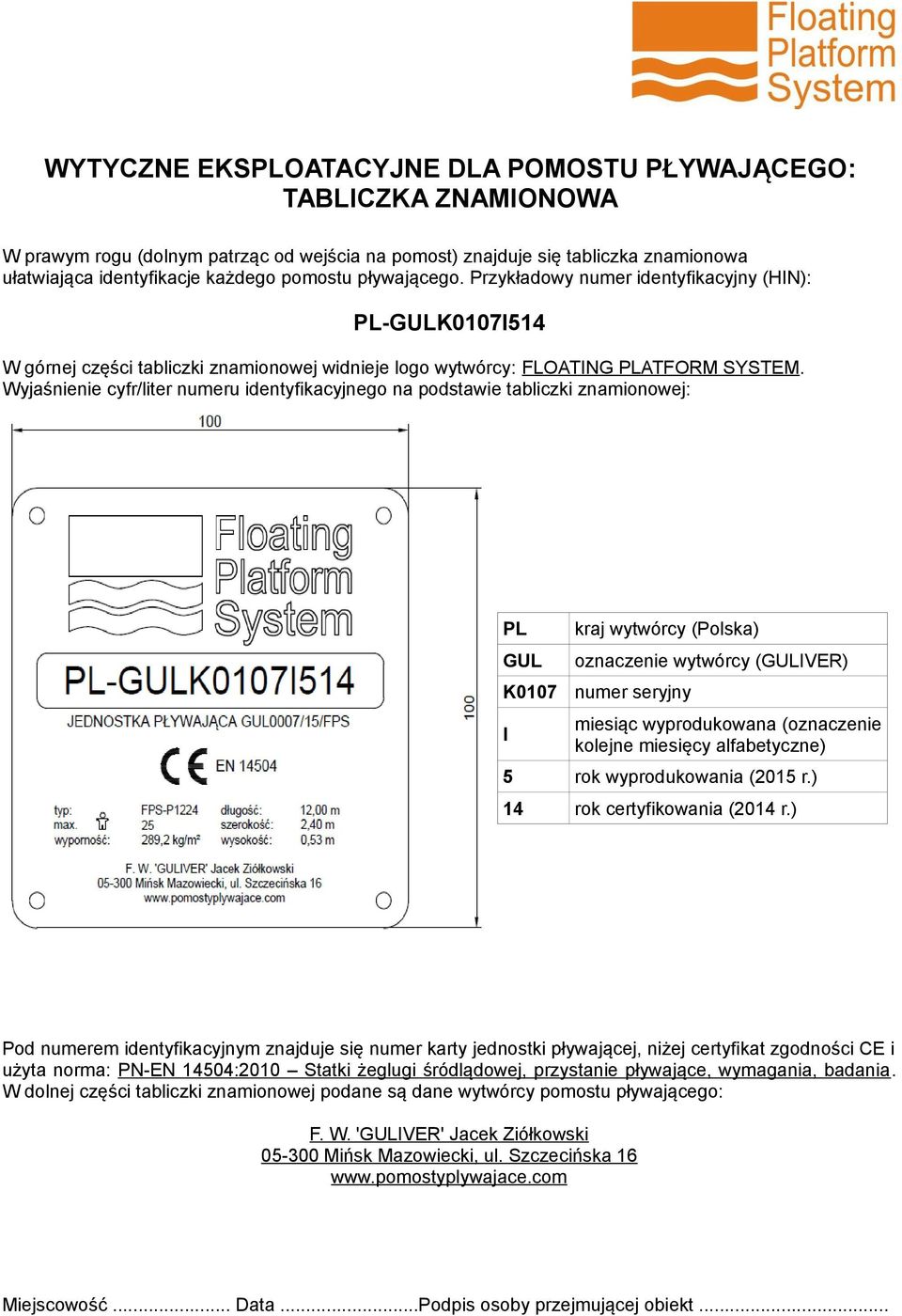

6 WYTYCZNE EKSPLOATACYJNE DLA POMOSTU PŁYWAJĄCEGO: TABLICZKA ZNAMIONOWA W prawym rogu (dolnym patrząc od wejścia na pomost) znajduje się tabliczka znamionowa ułatwiająca identyfikacje każdego pomostu pływającego. Przykładowy numer identyfikacyjny (HIN): PL-GULK0107I514 W górnej części tabliczki znamionowej widnieje logo wytwórcy: FLOATING PLATFORM SYSTEM. Wyjaśnienie cyfr/liter numeru identyfikacyjnego na podstawie tabliczki znamionowej: PL GUL K0107 I kraj wytwórcy (Polska) oznaczenie wytwórcy (GULIVER) numer seryjny miesiąc wyprodukowana (oznaczenie kolejne miesięcy alfabetyczne) 5 rok wyprodukowania (2015 r.) 14 rok certyfikowania (2014 r.) Pod numerem identyfikacyjnym znajduje się numer karty jednostki pływającej, niżej certyfikat zgodności CE i użyta norma: PN-EN 14504:2010 Statki żeglugi śródlądowej, przystanie pływające, wymagania, badania. W dolnej części tabliczki znamionowej podane są dane wytwórcy pomostu pływającego: F. W. 'GULIVER' Jacek Ziółkowski Mińsk Mazowiecki, ul. Szczecińska 16 Miejscowość... Data...Podpis osoby przejmującej obiekt...

7 ZASADY UŻYTKOWANIA POMOSTU PŁYWAJĄCEGO POMOST PRZEZNACZONY JEST WYŁĄCZNIE DLA UŻYTKOWNIKÓW PIESZYCH I CUMOWANIA URZĄDZEŃ PŁYWAJĄCYCH DOPUSZCZALNA ILOŚĆ OSÓB NA: POMOŚCIE FPS-P POMOŚCIE FPS-P TRAPIE FPS-T ZABRANIA SIĘ WCHODZENIA NA BARIERY POMOSTU ZABRANIA SIĘ SKOKÓW DO WODY Z POMOSTU ZABRANIE SIĘ WPŁYWANIA POD KONSTRUKCJE POMOSTU ZABRANIA SIĘ SKUPIANIA DUŻYCH GRUP UŻYTKOWNIKÓW NA KRAWĘDZIACH POMOSTU OTWARTEGO DZIECI DO LAT 10 MOGĄ PRZEBYWAĆ NA POMOŚCIE TYLKO POD STAŁA OPIEKĄ OPIEKUNÓW ODPADY I ŚMIECI WRZUCAJ WYŁĄCZNIE DO ODPOWIEDNICH POJEMNIKÓW W RAZIE ZAGROŻENIA BEZPIECZEŃSTWA LUB INNYCH NIETYPOWYCH SYTUACJACH NALEŻY BEZWZGLĘDNIE PODPORZĄDKOWAĆ SIĘ POLECENIOM OSÓB ODPOWIEDZIALNYCH UPRASZA SIĘ O ZGŁASZANIE SYTUACJI POTENCJALNIE NIEBEZPIECZNYCH - ZACHOWANIA UŻYTKOWNIKÓW, WIDOCZNE USZKODZENIA KONSTRUKCJI POMOSTU TEL...

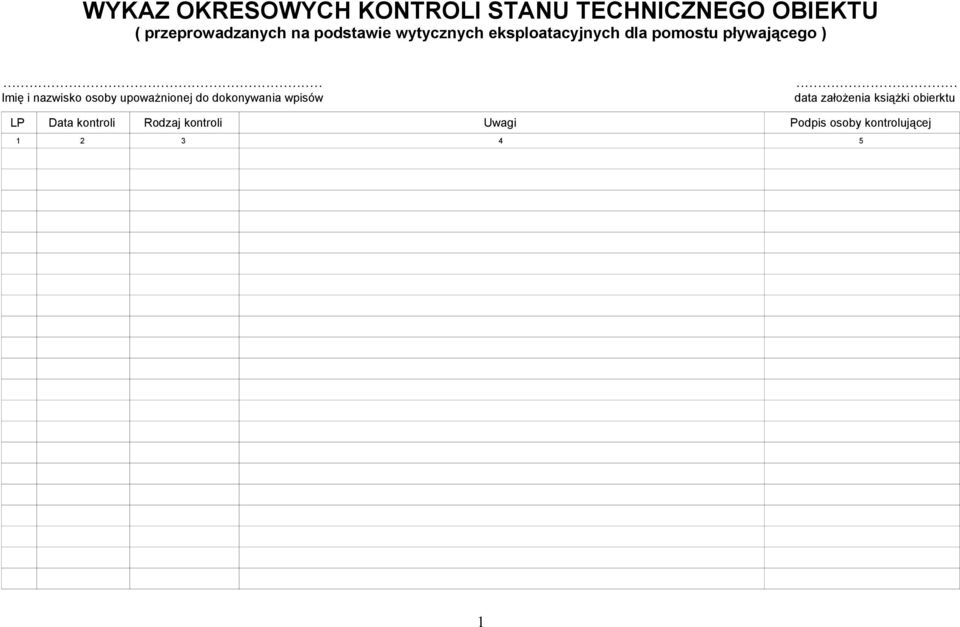

8 WYKAZ OKRESOWYCH KONTROLI STANU TECHNICZNEGO OBIEKTU ( przeprowadzanych na podstawie wytycznych eksploatacyjnych dla pomostu pływającego ) Imię i nazwisko osoby upoważnionej do dokonywania wpisów data założenia książki obierktu LP Data kontroli Rodzaj kontroli Uwagi Podpis osoby kontrolującej

9

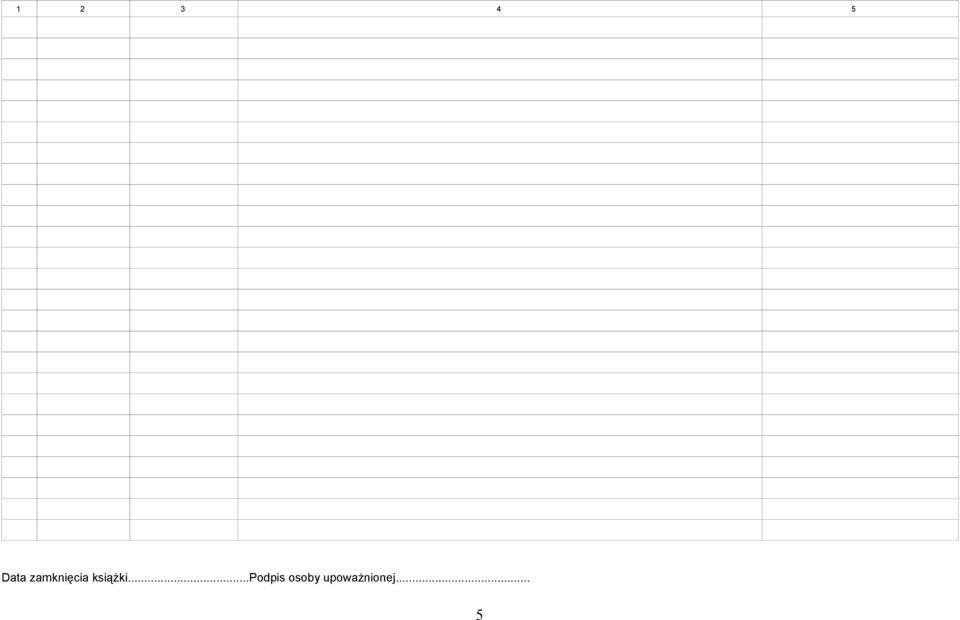

10
