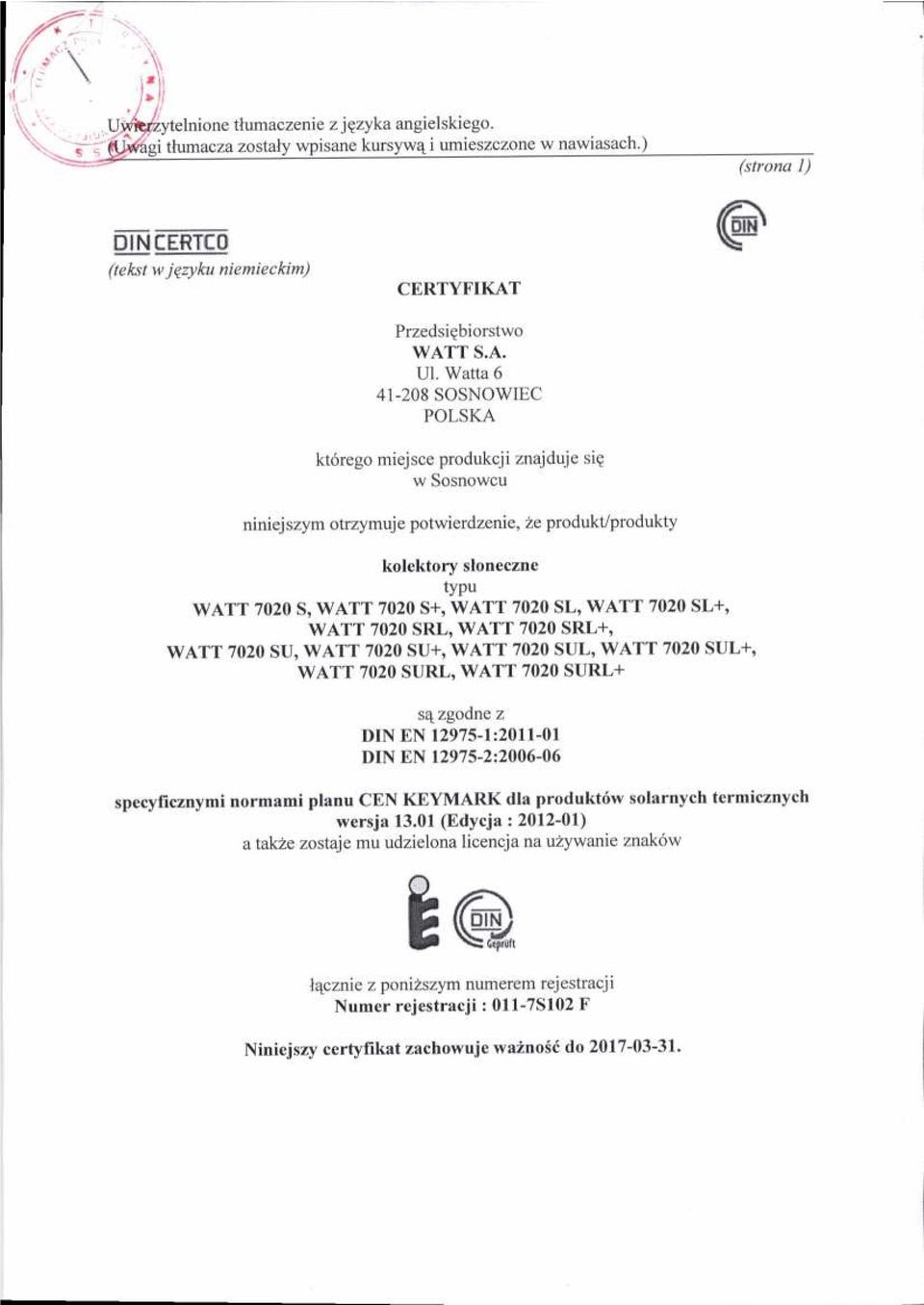

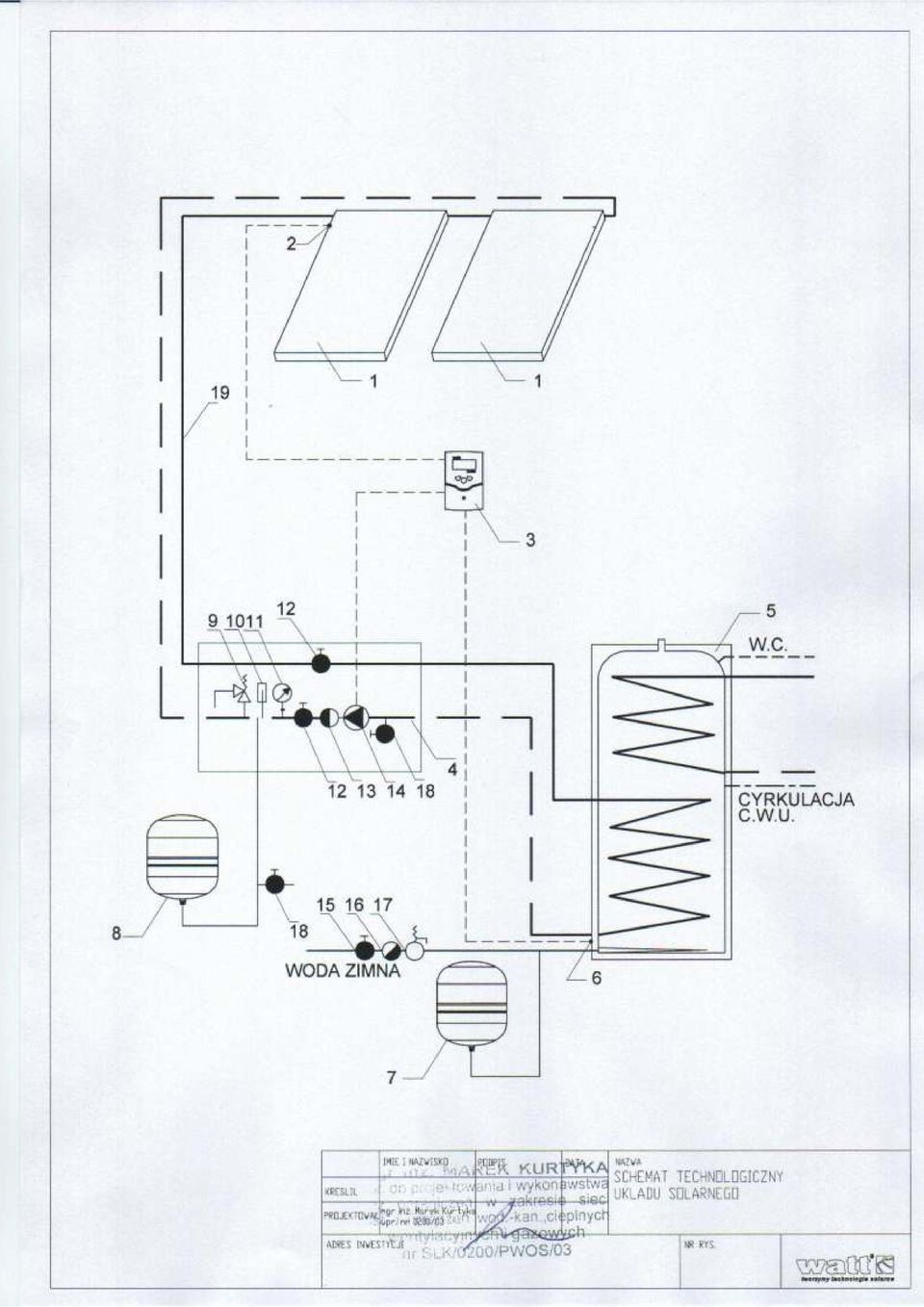

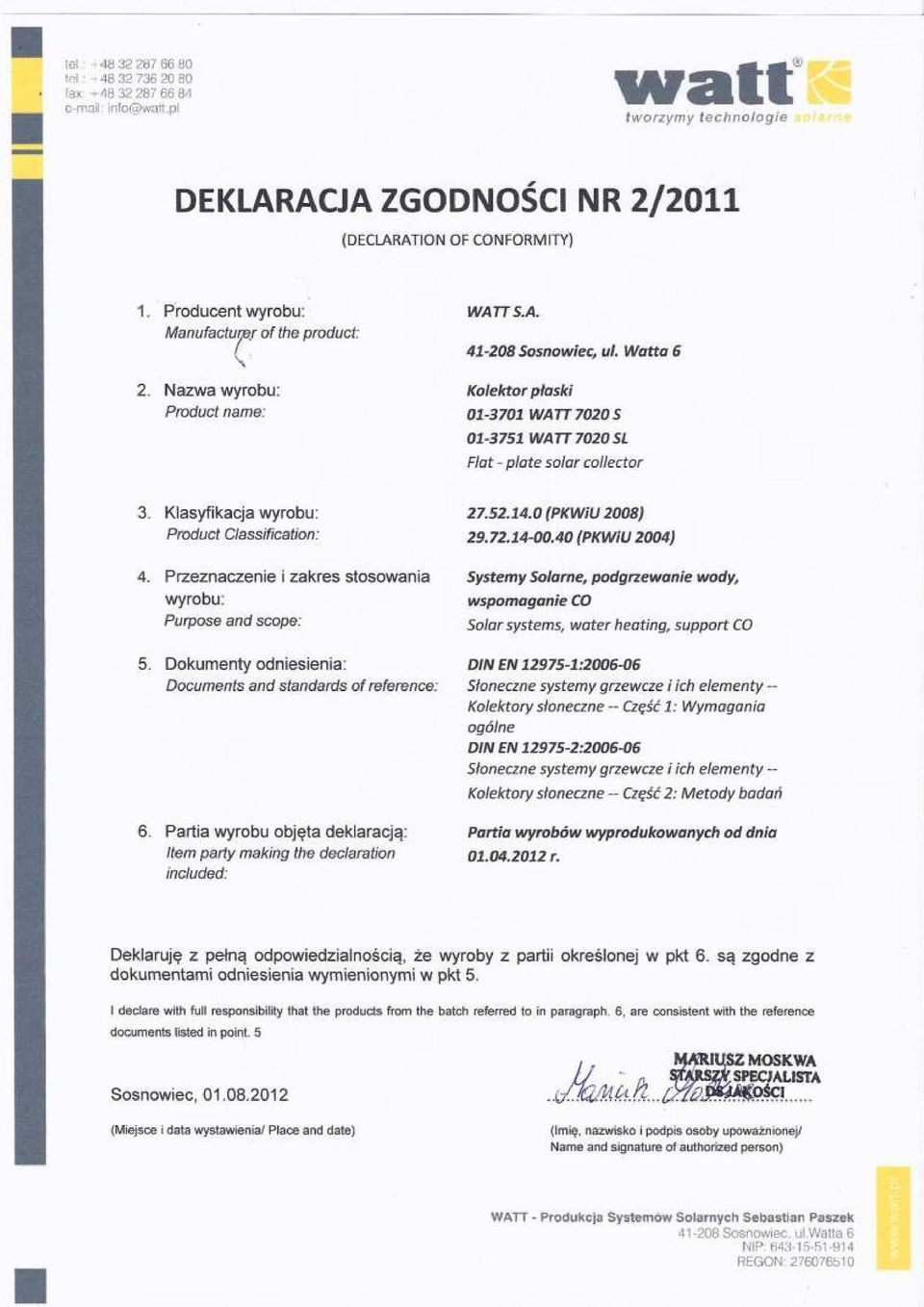

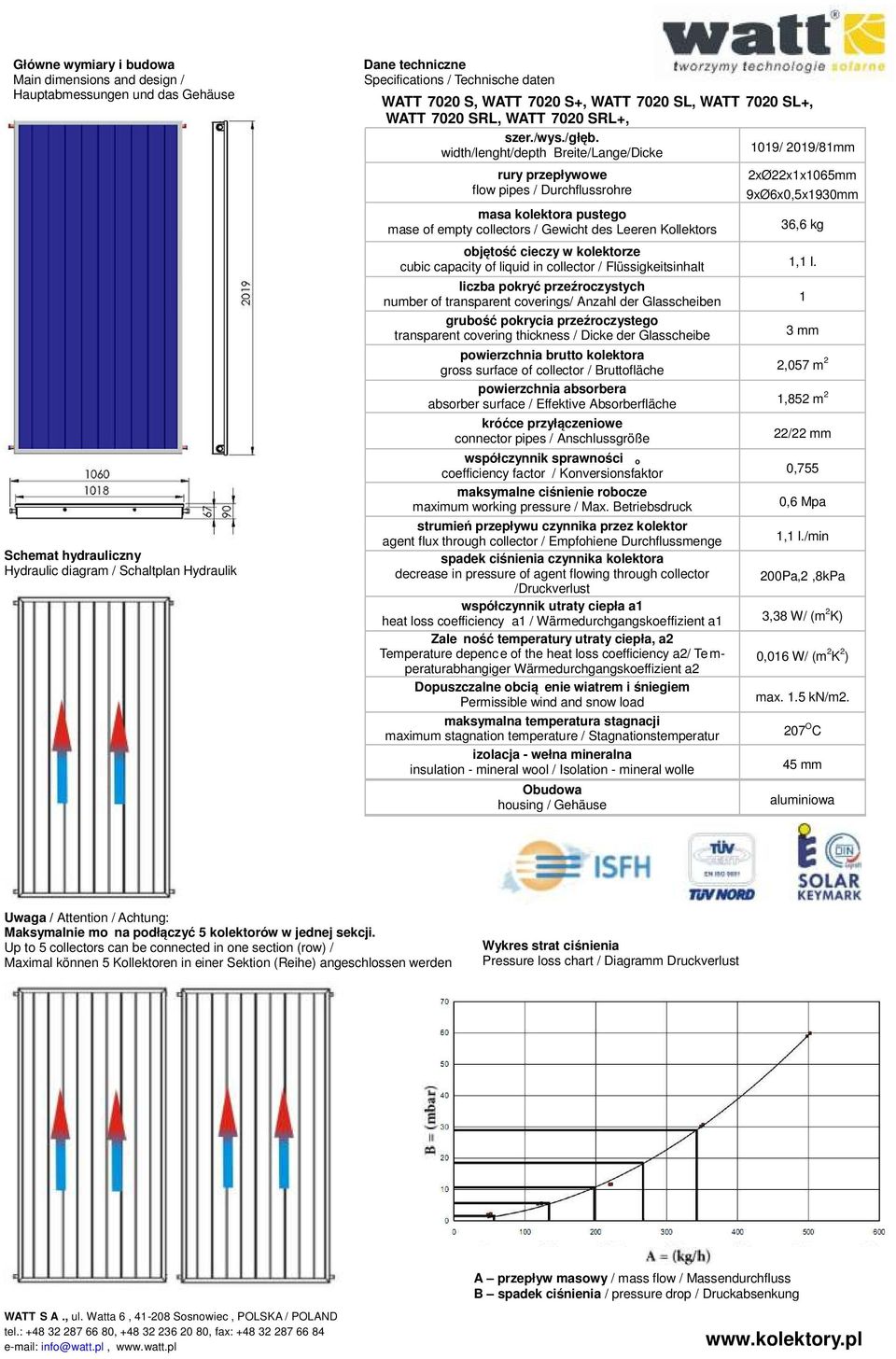

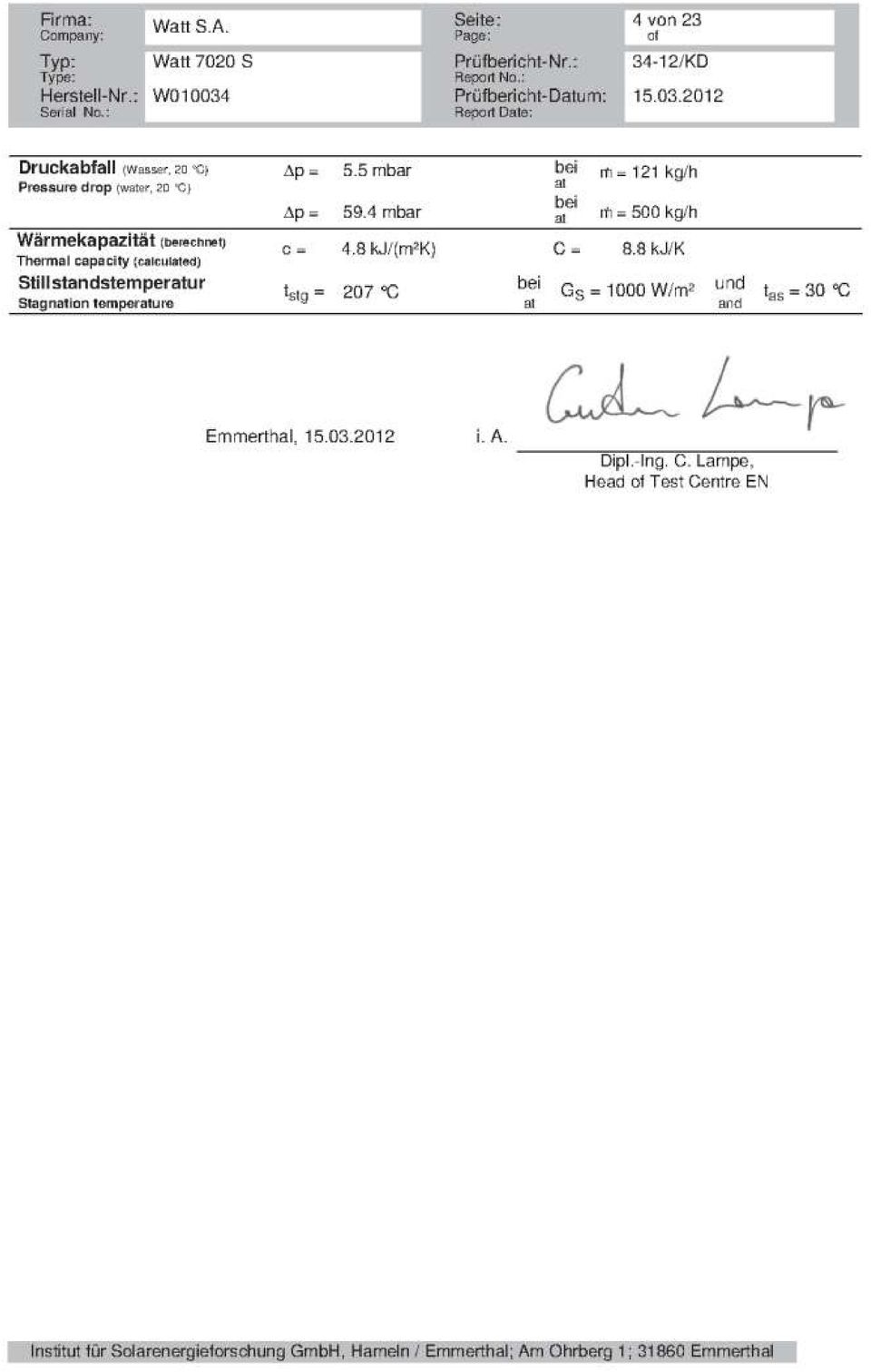

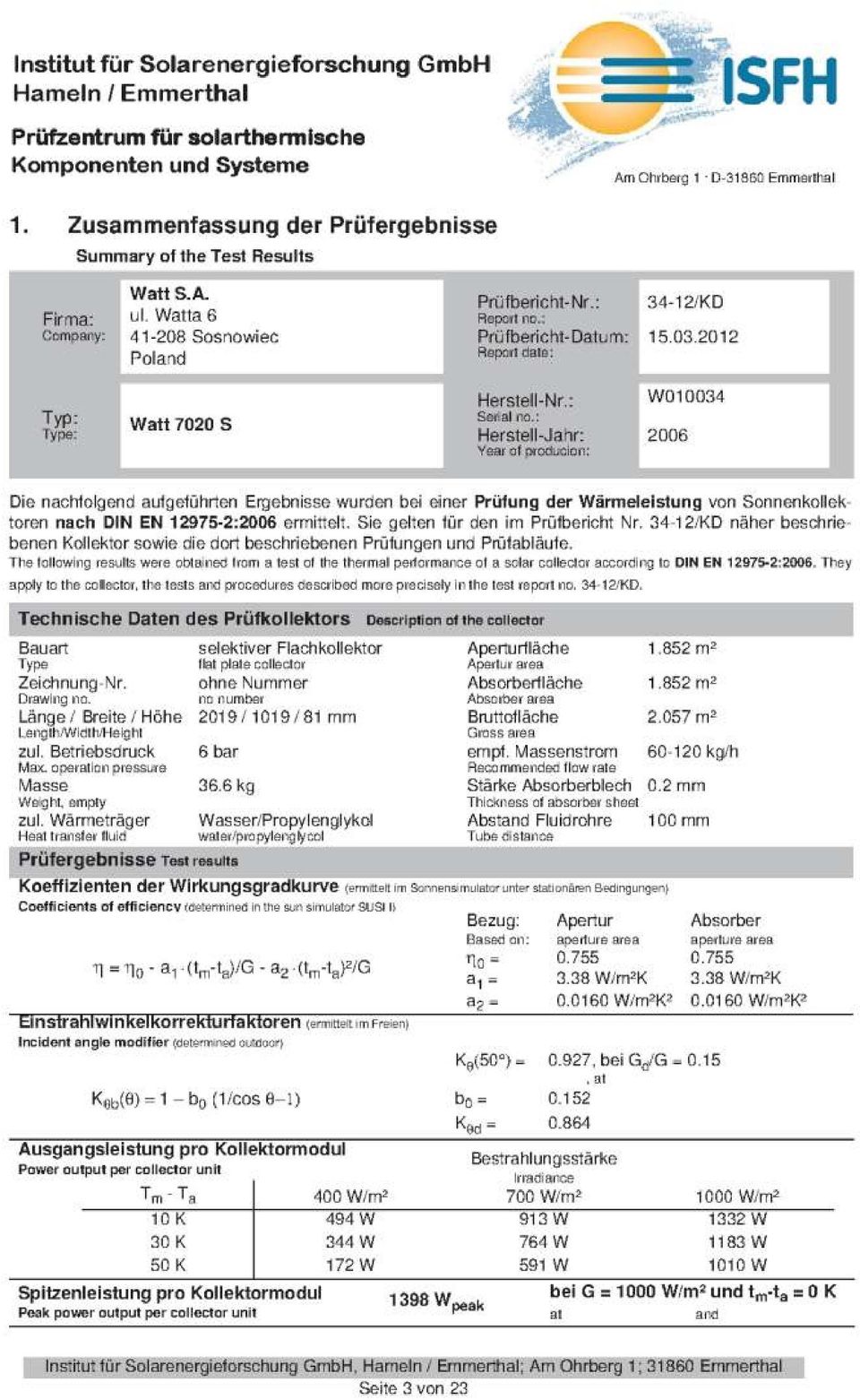

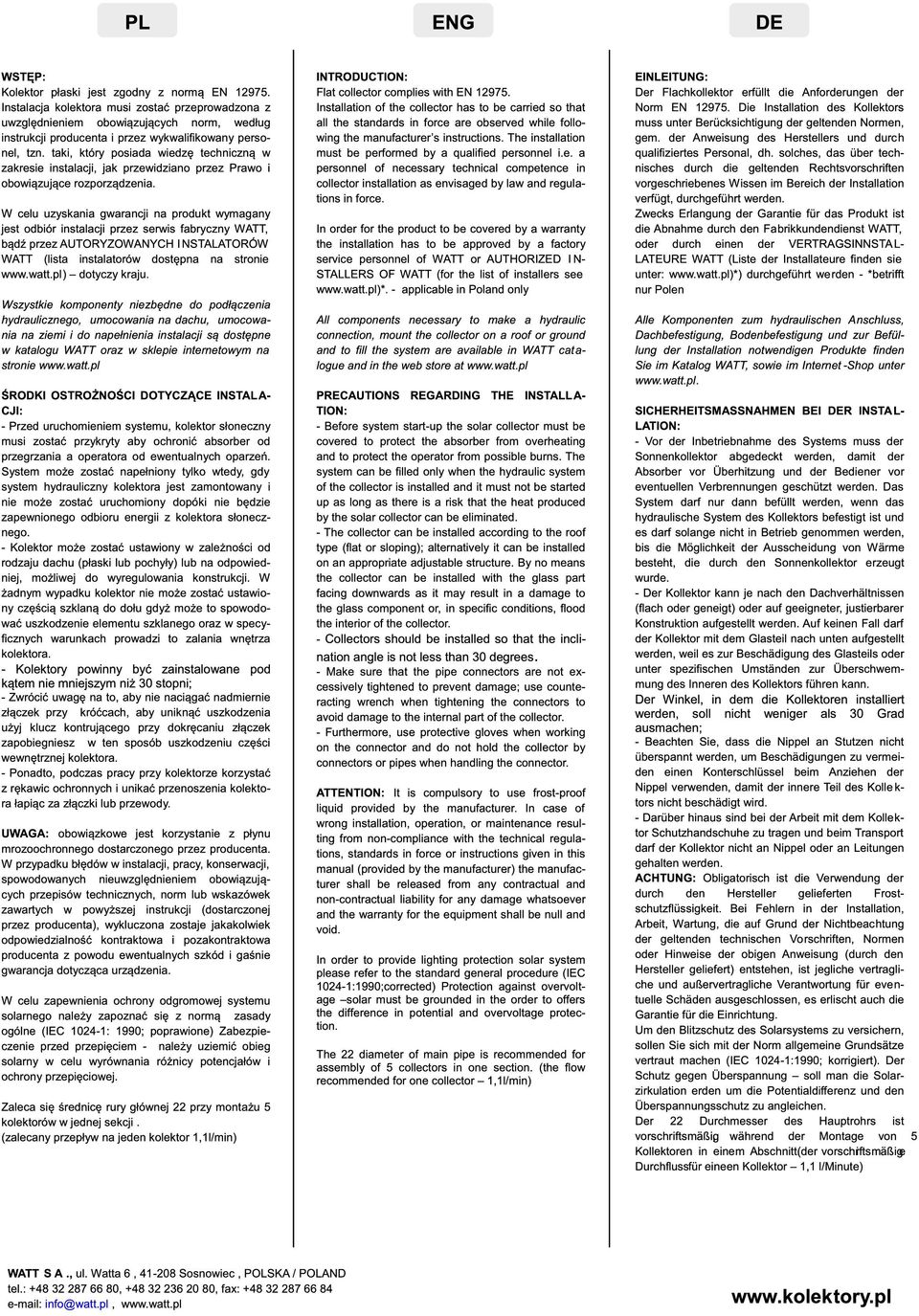

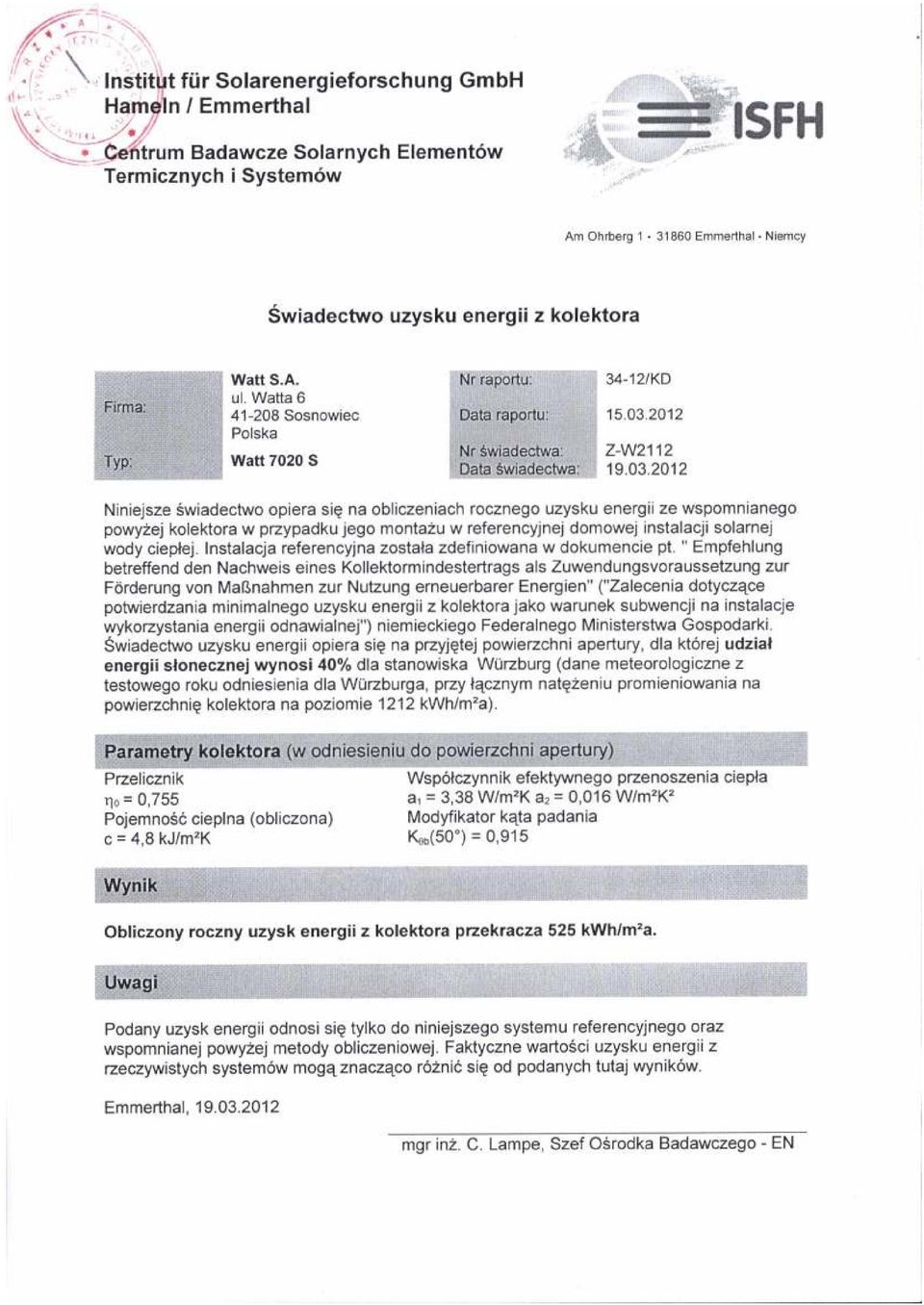

11 Główne wymiary i budowa Main dimensions and design / Hauptabmessungen und das Gehäuse Schemat hydrauliczny Hydraulic diagram / Schaltplan Hydraulik Dane techniczne Specifications / Technische daten WATT 7020 S, WATT 7020 S+, WATT 7020 SL, WATT 7020 SL+, WATT 7020 SRL, WATT 7020 SRL+, szer./wys./głęb. width/lenght/depth Breite/Lange/Dicke 1019/ 2019/81mm rury przepływowe flow pipes / Durchflussrohre masa kolektora pustego mase of empty collectors / Gewicht des Leeren Kollektors 2xØ22x1x1065mm 9xØ6x0,5x1930mm 36,6 kg objętość cieczy w kolektorze cubic capacity of liquid in collector / Flüssigkeitsinhalt 1,1 l. liczba pokryć przeźroczystych number of transparent coverings/ Anzahl der Glasscheiben 1 grubość pokrycia przeźroczystego transparent covering thickness / Dicke der Glasscheibe 3 mm powierzchnia brutto kolektora gross surface of collector / Bruttofläche 2,057 m 2 powierzchnia absorbera absorber surface / Effektive Absorberfläche 1,852 m 2 króćce przyłączeniowe connector pipes / Anschlussgröße 22/22 mm współczynnik sprawności η o coefficiency factor / Konversionsfaktor 0,755 maksymalne ciśnienie robocze maximum working pressure / Max. Betriebsdruck 0,6 Mpa strumień przepływu czynnika przez kolektor agent flux through collector / Empfohiene Durchflussmenge 1,1 l./min spadek ciśnienia czynnika kolektora decrease in pressure of agent flowing through collector 200Pa 2,8kPa /Druckverlust współczynnik utraty ciepła a1 heat loss coefficiency a1 / Wärmedurchgangskoeffizient a1 3,38 W/ (m 2 K) Zależność temperatury utraty ciepła, a2 Temperature depence of the heat loss coefficiency a2/ Te m- 0,016 W/ (m 2 K 2 ) peraturabhangiger Wärmedurchgangskoeffizient a2 Dopuszczalne obciążenie wiatrem i śniegiem Permissible wind and snow load max. 1.5 kn/m2. maksymalna temperatura stagnacji maximum stagnation temperature / Stagnationstemperatur izolacja - wełna mineralna insulation - mineral wool / Isolation - mineral wolle Obudowa housing / Gehäuse 207 O C 45 mm aluminiowa Uwaga / Attention / Achtung: Maksymalnie można podłączyć 5 kolektorów w jednej sekcji. Up to 5 collectors can be connected in one section (row) / Maximal können 5 Kollektoren in einer Sektion (Reihe) angeschlossen werden Wykres strat ciśnienia Pressure loss chart / Diagramm Druckverlust [Wpisz tekst] A przepływ masowy / mass flow / Massendurchfluss B spadek ciśnienia / pressure drop / Druckabsenkung WATT S A., ul. Watta 6, Sosnowiec, POLSKA / POLAND tel.: , , fax: info@watt.pl,

width/lenght/depth Breite/Lange/Dicke 1019/ 2019/81mm rury przepływowe flow pipes / Durchflussrohre masa kolektora pustego mase of empty collectors / Gewicht des Leeren Kollektors 2xØ22x1x1065mm

13 GetSolar Professional Symulacja solarna - Projekt informacja Nazwa cwu Lokalizacja POLSKA Na&sonecz. globalne 943,5 kwh/(m 2 rok) WATT 7020 S 4,1 m 2 Powierzchnia brutto 45,0 Pochyość 0,0 Azymut c.w.u. 15,70 kwh/dzień = 300 litrów/dzień z 55 C Zasobnik 300 litrów Energia elektryczna Wydajność 99% / 99% / 99% przy pracy w zimie / wiosną,jesienią / latem Wynik Zapotrzeb. ciepa C.W.U. ze stratami zasobnika 5857 kwh/rok Stopień pokrycia c.w.u. 27,3% Parametr Sprawność 44,4% Przeciętny roczny zysk kolektora 389 kwh/m 2 Powiązanie na powierzchnię brutto kolektora Zysk solarny c.w.u kwh/rok Ekobilans Oszczędność energii 1613 kwh/rok CO 2 - mniej 1290 kg/rok Wyniki obliczone zostay przez matematyczny model symulacji. Faktyczne zyski względnie oszczędności mogą się różnić na podstawie zmienności pogody, zapotrzebowania, zużycia i innych czynników. Powyższy schemat instalacji nie zastępuje technicznie wykwalifikowanego projektowania instalacji solarnych. Aby wynik symulacji by najbardziej wiarygodny nale ży dla każdej instalacji określić wszystkie parametry systemu. Odpowiedzialność za to spoczywa na projektancie, instalatorze albo waścicielu budynku. GetSolar ' 2009 Axel Horn :24:25 AM - Strona 1

to 45,0 Pochyość 0,0 Azymut c.w.u. 15,70 kwh/dzień = 300 litrów/dzień z 55 C Zasobnik 300 litrów Energia elektryczna Wydajność 99% / 99% / 99% przy pracy w zimie / wiosną,jesienią / latem Wynik Zapotrzeb.

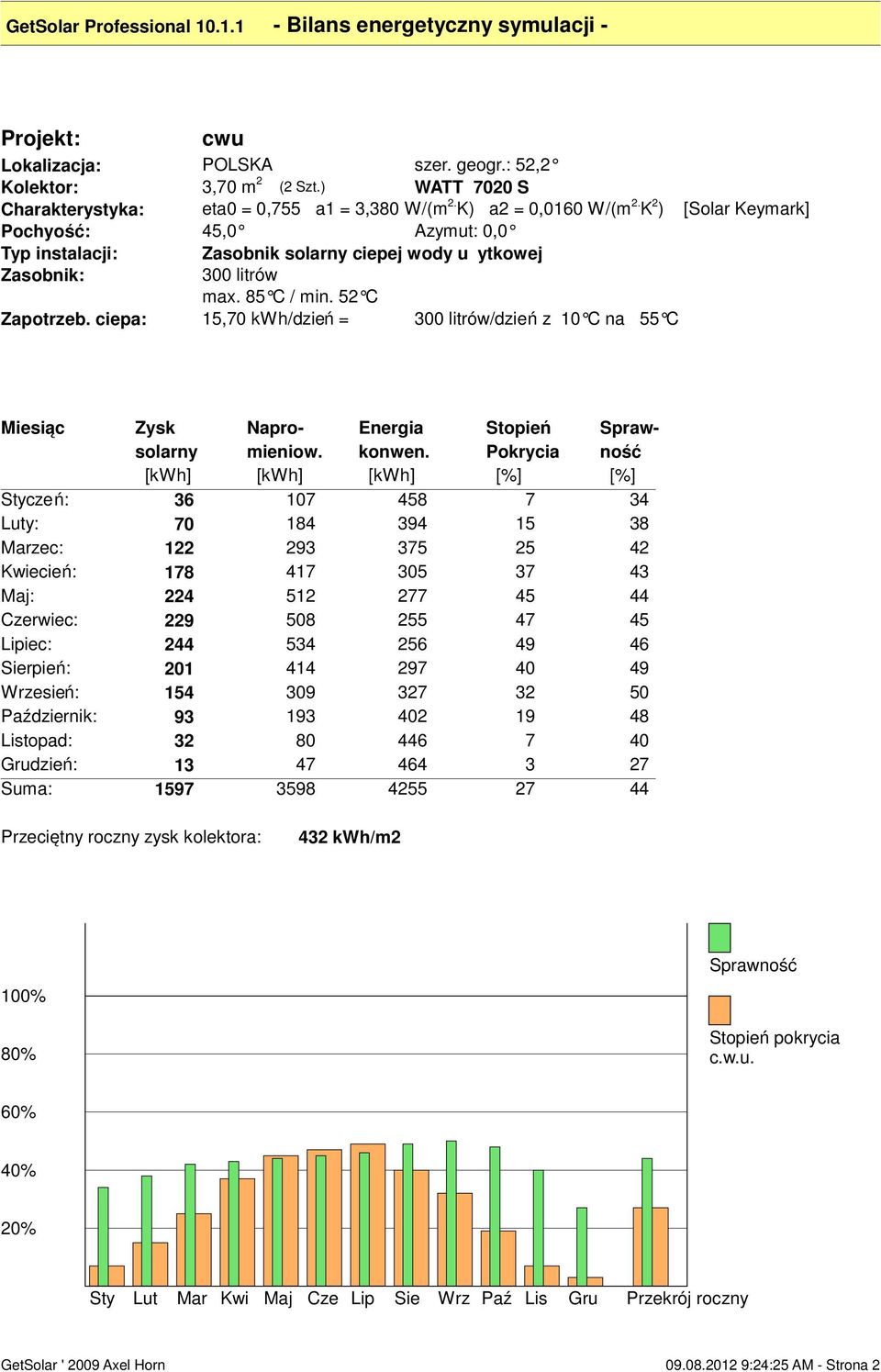

14 GetSolar Professional Bilans energetyczny symulacji - Projekt: cwu Lokalizacja: POLSKA szer. geogr.: 52,2 Kolektor: 3,70 m 2 (2 Szt.) WATT 7020 S Charakterystyka: eta0 = 0,755 a1 = 3,380 W/(m 2. K) a2 = 0,0160 W/(m 2. K 2 ) [Solar Keymark] Pochyość: 45,0 Azymut: 0,0 Typ instalacji: Zasobnik solarny ciepej wody użytkowej Zasobnik: 300 litrów max. 85 C / min. 52 C Zapotrzeb. ciepa: 15,70 kwh/dzień = 300 litrów/dzień z 10 C na 55 C Miesiąc Zysk Napro- Energia Stopień Sprawsolarny mieniow. konwen. Pokrycia ność [kwh] [kwh] [kwh] [%] [%] Styczeń: Luty: Marzec: Kwiecień: Maj: Czerwiec: Lipiec: Sierpień: Wrzesień: Październik: Listopad: Grudzień: Suma: Przeciętny roczny zysk kolektora: 432 kwh/m2 100% 80% Sprawność Stopień pokrycia c.w.u. 60% 40% 20% Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Przekrój roczny GetSolar ' 2009 Axel Horn :24:25 AM - Strona 2

K 2 ) [Solar Keymark] Pochyość: 45,0 Azymut: 0,0 Typ instalacji: Zasobnik solarny ciepej wody użytkowej Zasobnik: 300 litrów max. 85 C / min. 52 C Zapotrzeb.

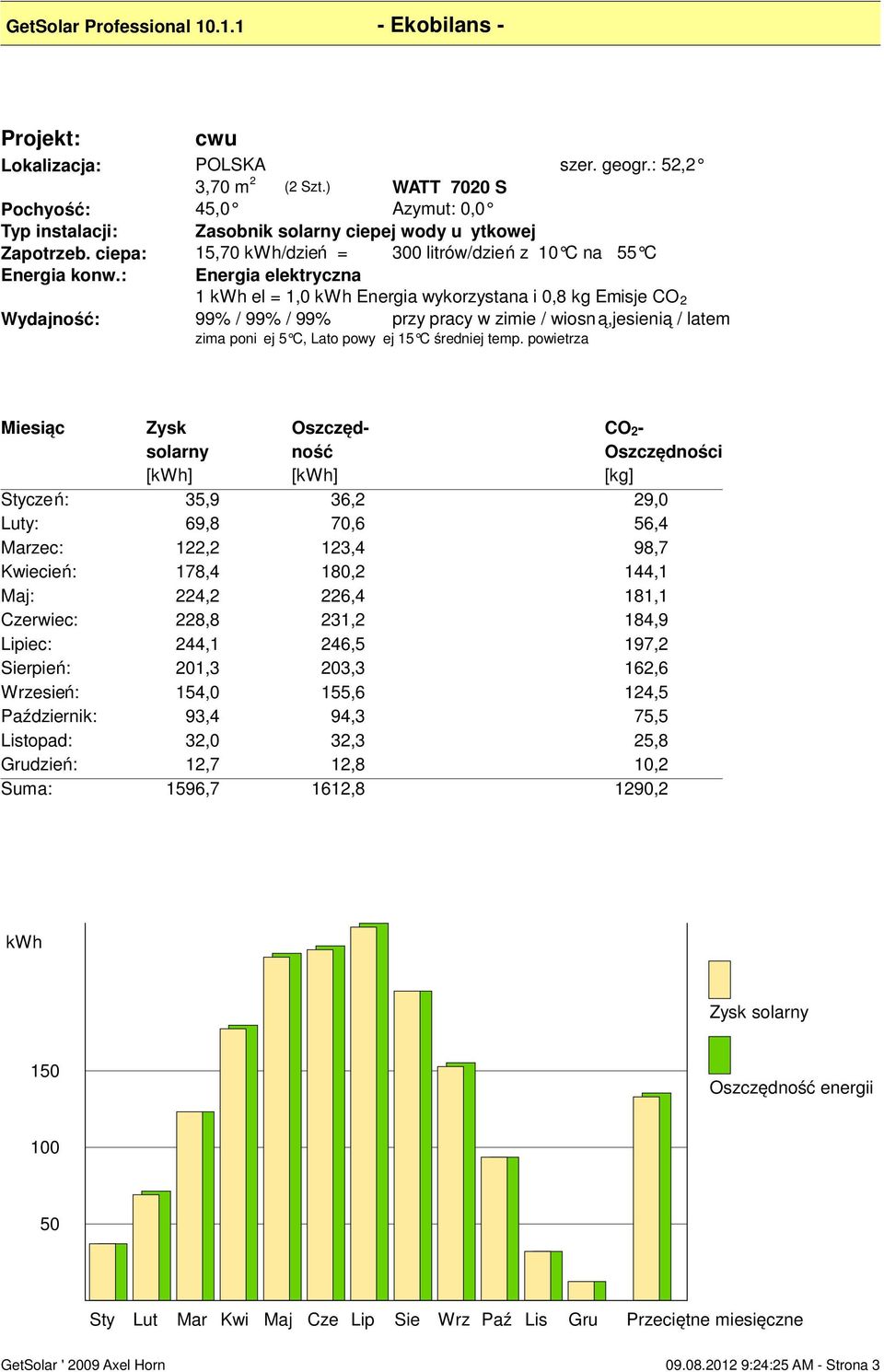

15 GetSolar Professional Ekobilans - Projekt: cwu Lokalizacja: POLSKA szer. geogr.: 52,2 3,70 m 2 (2 Szt.) WATT 7020 S Pochyość: 45,0 Azymut: 0,0 Typ instalacji: Zasobnik solarny ciepej wody użytkowej Zapotrzeb. ciepa: 15,70 kwh/dzień = 300 litrów/dzień z 10 C na 55 C Energia konw.: Energia elektryczna 1 kwh el = 1,0 kwh Energia wykorzystana i 0,8 kg Emisje CO 2 Wydajność: 99% / 99% / 99% przy pracy w zimie / wiosn ą,jesienią / latem zima poniżej 5 C, Lato powyżej 15 C średniej temp. powietrza Miesiąc Zysk Oszczęd- CO 2- solarny ność Oszczędności [kwh] [kwh] [kg] Styczeń: 35,9 36,2 29,0 Luty: 69,8 70,6 56,4 Marzec: 122,2 123,4 98,7 Kwiecień: 178,4 180,2 144,1 Maj: 224,2 226,4 181,1 Czerwiec: 228,8 231,2 184,9 Lipiec: 244,1 246,5 197,2 Sierpień: 201,3 203,3 162,6 Wrzesień: 154,0 155,6 124,5 Październik: 93,4 94,3 75,5 Listopad: 32,0 32,3 25,8 Grudzień: 12,7 12,8 10,2 Suma: 1596,7 1612,8 1290,2 kwh Zysk solarny 150 Oszczędność energii Sty Lut Mar Kwi Maj Cze Lip Sie Wrz Paź Lis Gru Przeciętne miesięczne GetSolar ' 2009 Axel Horn :24:25 AM - Strona 3

: Energia elektryczna 1 kwh el = 1,0 kwh Energia wykorzystana i 0,8 kg Emisje CO 2 Wydajność: 99% / 99% / 99% przy pracy w zimie / wiosn ą,jesienią / latem zima poniżej 5 C, Lato powyżej 15 C
