1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU PRAC Nazwa nadana zamówieniu: Doposażenie istniejących placów zabaw w miejscowości : Młyny, Turze, Krzemlin, Pyrzyce- Gmina Pyrzyce, w ramach operacji Rewitalizacja miejscowości: Żabów, Giżyn,Młyny, Turze, Krzemlin Pyrzyce, Ryszewo, Nieborowo, poprzez utworzenie lub doposażenie istniejących placów zabaw. CPV Wyposażenie placów zabaw Roboty w zakresie kształtowania placów zabaw Montaż i wznoszenie nowych konstrukcji Inwestor zamówienia: GMINA PYRZYCE PLAC RATUSZOWY PYRZYCE

2 1. Zagadnienia ogólne Wprowadzenie. Specyfikacja techniczna wykonania i odbioru prac związanych z wykonaniem placu zabaw określa następujące wymagania w zakresie: - właściwości materiałów - sposobu i jakości wykonania prac - odbioru prawidłowości wykonania prac zgodnych z założeniami projektowymi Podstawa opracowania. Niniejsza specyfikacja techniczna wykonania i odbioru robót opracowana została na podstawie: - projektu technicznego - przedmiaru robót - wizji lokalnej w terenie - uzgodnień z Zamawiającym - Rozporządzenie Ministra Infrastruktury z dnia 15 czerwca 2002r. w spawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz.U.Nr 75,poz.690 z późniejszymi zmianami - Normy odnoszące się do placów zabaw : PN-EN , PN-EN , PN-EN , PN-EN , PN-EN , PN-EN ,PN-EN ,PN-EN , PN-EN Wymagania ogólne dotyczące realizacji robót. Realizacja prac związanych z niniejszą inwestycją musi zawsze odpowiadać wszystkim przepisom prawnym na dzień realizacji zadania inwestycyjnego, zarówno dotyczących całości inwestycji, jaki i samych technologii wykonywania robót. Szczególną uwagę należy zwrócić na przepisy dotyczące bezpieczeństwa i higieny pracy, ochrony środowiska oraz ochrony przeciwpożarowej. Wykonawca na własny koszt zobowiązany jest do przestrzegania obowiązujących przepisów oraz wymogów władz samorządowych i administracyjnych Wymagania ogólne dotyczące przepisów. Wykonywanie prac zgodnie z wymogami należy do podstawowych obowiązków Wykonawcy Dokumentacja projektowa. Wykonawca prac, przed przekazaniem dokumentacji do realizacji, winien sprawdzić dokumentację techniczno projektową pod względem możliwości technicznych realizacji zadania zgodnie z przepisami BHP, stosowaniem materiałów i urządzeń zgodnych ze specyfikacją techniczną dokumentacji projektowej Zmiany rozwiązań projektowych i materiałowych. Wszelkie zmiany i odstępstwa od dokumentacji techniczno projektowej w żadnym wypadku nie mogą powodować obniżenia wartości jakościowych, zmniejszenia trwałości eksploatacyjnej, zwiększenia kosztów eksploatacji oraz zmian funkcjonalnych zaprojektowanych rozwiązań projektowych. W trakcie realizacji zadania inwestycyjnego nie dopuszcza się wprowadzenia zmian poza następującymi przypadkami: - gdy wyrób został wycofany z obrotu

3 - gdy zaprojektowane rozwiązanie posiada istotne wady i stwarza bezpośrednie zagrożenie dla zdrowia i życia użytkowników Decyzje o wprowadzonych zmianach winny być dokonane wyłącznie na piśmie i zaakceptowane przez Inwestora oraz projektanta przedmiotowej dokumentacji projektowej Dokumentacja projektowa, polskie normy i inne przepisy oraz wymagania. Inwestycja winna spełniać wymagania określone w: - dokumentacji techniczno projektowej - przepisach techniczno budowlanych - Polskich Normach PN EN 1176, PN EN aprobatach technicznych i innych dokumentach normujących wprowadzanie wyrobów do obrotu i stosowania w budownictwie 1.8. Odbiór robót. Podstawą odbioru robót będzie: - pisemne zgłoszenie Wykonawcy o terminie planowanego zakończenia robót - posiadanie certyfikatów uprawniające do oznaczania wyrobu znakiem bezpieczeństwa tzw. certyfikaty bezpieczeństwa B na urządzenia zabawowe - aprobaty techniczne i inne dokumenty normujące wprowadzanie wyrobów do obrotu i stosowania w budownictwie - uporządkowanie terenu realizacji zadania 1.9. Wymagania dotyczące przedmiaru i obmiaru robót. Jednostki obmiaru: - Prace ziemne m², m³ - Nawierzchnie m³ - Urządzenia zabawowe i wyposażenie szt. - Ogrodzenie -mb Transport materiałów. Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych prac i właściwości przewożonych materiałów. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia, uszkodzenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy Potwierdzenie dokonania pozytywnego odbioru robót. Inwestor na pisemny wniosek - zgłoszenie Wykonawcy o terminie planowanego zakończenia prac, ustala termin odbioru końcowego prac i zwołuje komisję odbiorową. W skład komisji wchodzą przedstawiciele Inwestora, Użytkownika i Wykonawcy. Komisja po dokonaniu pozytywnego odbioru sporządzą protokół bezusterkowego odbioru końcowego prac i podpisuje go. Protokół odbioru końcowego prac stanowi podstawę do rozliczenia prac i wystawienia faktury VAT za zakończone i odebrane prace.

4 2.0 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU PRAC 2.1. Przedmiot i zakres prac a) Przedmiotem zamówienia jest : Doposażenie istniejących placów zabaw w miejscowości : Młyny, Turze, Krzemlin, Pyrzyce Gmina Pyrzyce w ramach operacji Rewitalizacja miejscowości : Żabów, Giżyn, Młyny, Turze, Krzemlin, Pyrzyce, Ryszewo, Nieborowo poprzez utworzenie lub doposażenie istniejących placów zabaw. b) Zakres robót obejmuje : - roboty ziemne, - wykonanie nawierzchni placu zabaw, -wykonanie ogrodzenia wokół placu zabaw, - wyposażenie placu zabaw -montaż elementów zabawowych, 2.2. Opis stanu istniejącego Miejscowość Młyny Plac zabaw projektowany jest na dz. Nr 66/1 obręb Młyny, gmina Pyrzyce. Teren przedmiotowej inwestycji jest ogrodzony. Miejscowość Turze Plac zabaw realizowany jest na dz. Nr 353 obręb Turze, gmina Pyrzyce, Miejscowość Krzemlin Plac zabaw realizowany jest na dz. Nr 284/1 obręb Krzemlin, gmina Pyrzyce. Miejscowość Pyrzyce Plac zabaw realizowany jest na dz. Nr 36 obręb Pyrzyce, gmina Pyrzyce. Przy lokalizacji placu zabaw uwzględniono warunek zachowania min. 10m od linii rozgraniczających ulicę, od okien pomieszczeń przeznaczonych na pobyt ludzi oraz od miejsc gromadzenia odpadów. Należy zachować bezpieczną odległość min.7m od napowietrznych linii energetycznych i istniejącego uzbrojenia terenu Roboty ziemne Wstęp. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót ziemnych wykonywanych ręcznie i mechanicznie Materiał: - Ziemia urodzajna Sprzęt Roboty mogą być wykonywane ręcznie lub mechanicznie Transport: Ogólne wymagania dotyczące transportu podano w zadaniach ogólnych ST Wykonanie, zakres robót w miejscowości Turze W celu wykonania robót zgodnie z projektem zagospodarowania terenu placu zabaw należy wykonać następujące roboty ziemne.

5 - roboty pomiarowe przy powierzchniowych robotach ziemnych koryta pod nawierzchnie placów postojowych, -usunięcie warstwy ziemi urodzajnej ( humusu ) o grubości do 15 cm za pomocą spycharek -nawierzchnia piaskowa z pisku płukanego drobnoziarnistego Odbiór materiałów. Plantowanie ziemi we wskazanym miejscu Odbiór robót. Roboty odbiera komisja powołana przez Inwestora na podstawie zgłoszenia Wykonawcy robót Obmiar robót. Jednostkami obmiaru są: m3, m2, szt Wykonanie nawierzchni bezpiecznych Wstęp. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru prac dotyczących doposażenia istniejącego placu zabaw Materiał: Nawierzchnia bezpieczna przeznaczona jest na place zabaw dla dzieci oraz na tereny rekreacyjno-sportowe. Jest bezpieczna. Amortyzuje upadki, zmniejsza ryzyko stłuczeń i obtarć. Jest naturalna.bezpieczna nawierzchnia jest wykonana z piasku Sprzęt Prace mogą być wykonywane ręcznie lub mechanicznie Transport: Ogólne wymagania dotyczące transportu podano w zadaniach ogólnych ST Wykonanie, zakres robót: W celu wykonania robót zgodnie z projektem zagospodarowania terenu placu zabaw obejmujących wykonanie nawierzchni bezpiecznej należy wykonać następujące roboty: -nawierzchnia piaskowa z pisku płukanego drobnoziarnistego Odbiór materiałów. Wykonawca musi się ściśle stosować do instrukcji producenta przy przygotowaniu podłoża, a także osoba kontrolująca podłoże, przed ostatecznym montażem nawierzchni bezpiecznej Odbiór prac. Odbiór końcowy prac, odbiera komisja powołana przez Inwestora na podstawie zgłoszenia Wykonawcy Prac Obmiar robót. Jednostkami obmiaru są: m3.

6 2.5.0 Roboty montażowe Wstęp. Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru prac związanych z wykonaniem prac montażowych urządzeń zabawowych Materiał : Ślizgawki wykonane z polipropylenu. Łączniki, łby, śruby, nakrętki są pochowane lub powlekane plastikiem. Części wymagające dużej stabilności są wbetonowane na głębokości 40-80cm Zestaw zabawowy w miejscowości Młyny, Turze, Krzemlin, Pyrzyce: a) zestaw zabawowy ( 2 wieże czterokątne, pajęczyna z łańcuchami, drabina pochyła, rura strażacka,mostek, podest wejściowy, ślizg), b) huśtawka dwusiedziskowa 1 szt, c) huśtawka wagowa na sprężynach - 1 szt, d) czworobok zręcznościowy -1 szt, e) bujak na sprężynie 2 szt wyposażenie dodatkowe placów zabaw: a) ławka metalowa z oparciem 2 szt, b) kosz na śmieci 1 szt, c) tablica informacyjna- 1szt. Uwaga! Na placu zabaw winien zostać umieszczony regulamin placu zabaw jako piktogram graficzny i opisowy. Wszystkie urządzenia montowane na placu zabaw muszą spełniać warunek 60 miesięcznej gwarancji Sprzęt i maszyny: Prace mogą być wykonywane ręcznie lub mechanicznie przy użyciu dowolnego typu sprzętu Transport: Materiały na teren placu zabaw powinny być przewożone odpowiednimi środkami transportu, żeby uniknąć uszkodzeń, trwałych odkształceń oraz zgodnie z przepisami BHP i ruchu drogowego Wykonanie i zakres robót. Urządzenia zamontować zgodnie z projektem zagospodarowania terenu. Montażu dokonać z uwzględnieniem stref użytkowania i bezpieczeństwa. Miejsce prac montażowych zabezpieczyć przed możliwością przebywania na obszarze prowadzenia robót osób niepowołanych. Montażu urządzeń dokonywać niezwłocznie po dostarczeniu na miejsce zabudowy. Podczas prac stosować się do instrukcji montażu danego urządzenia. Montaż urządzeń dokonać do prefabrykowanych fundamentów żelbetowych umocowanych w gruncie na głębokości strefy przemarzania gruntu. Elementy drewniane montować na metalowej kotwie lub stopce słupka nad poziomem terenu. Na podsypkę należy stosować piasek odpowiadający wymaganiom PN-B [3], grubość podsypki po zagęszczeniu

7 powinna zawierać się w granicach od 3 do 5 cm. Podsypka powinna być zwilżona wodą, zagęszczona i wyprofilowana Odbiór materiałów. Należy sprawdzić: - Zgodność ilościową i jakościową dostarczonych urządzeń z wytycznymi projektu - Zgodność danych techniczny elementów składowych, całych urządzeń bądź gotowych wyrobów, z dokumentacją projektową, a w szczególności zastosowane przekroje, średnice i grubości ścianek elementów składowych - Zgodność kolorystyki urządzeń oraz wykonanie powłok malarskich i zabezpieczenia a/k. Należy zapewnić regularne przeglądy techniczne użytkowanych urządzeń zabawowych Obmiar robót. Elementy małej architektury za 1 szt. dostarczonych i zamontowanych urządzeń 2.6.Montaż ogrodzenia Ogrodzenie montowane będzie w miejscowości Turze, na działce nr Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z montażem ogrodzenia terenu placu zabaw Zakres stosowania SST Niniejsza specyfikacja techniczna będzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót w zakresie ogrodzenia terenu Zakres robót objętych SST -Wykonanie ogrodzenia wys. min. 1,2m w miejscowości Turze Materiały Elementy ogrodzenia Ogrodzenie musi spełniać wymogi bezpieczeństwa. Ogrodzenie z siatki na słupkach z rur stalowych o rozstawie 3.0m i wysokości 1.20m Sprzęt Roboty mogą być wykonywane ręcznie lub mechanicznie przy użyciu dowolnego typu sprzętu Transport Materiały na teren placu zabaw powinny być przewożone odpowiednimi środkami transportu, żeby uniknąć uszkodzeń, trwałych odkształceń oraz zgodnie z przepisami BHP i ruchu drogowego Wykonanie prac Montaż ogrodzenia zgodnie z instrukcją producenta Kontrola jakości prac Sprawdzenie ustawienia słupków i montażu przęseł a) słupki muszą być ustawione pionowo zgodnie z wytycznymi producenta

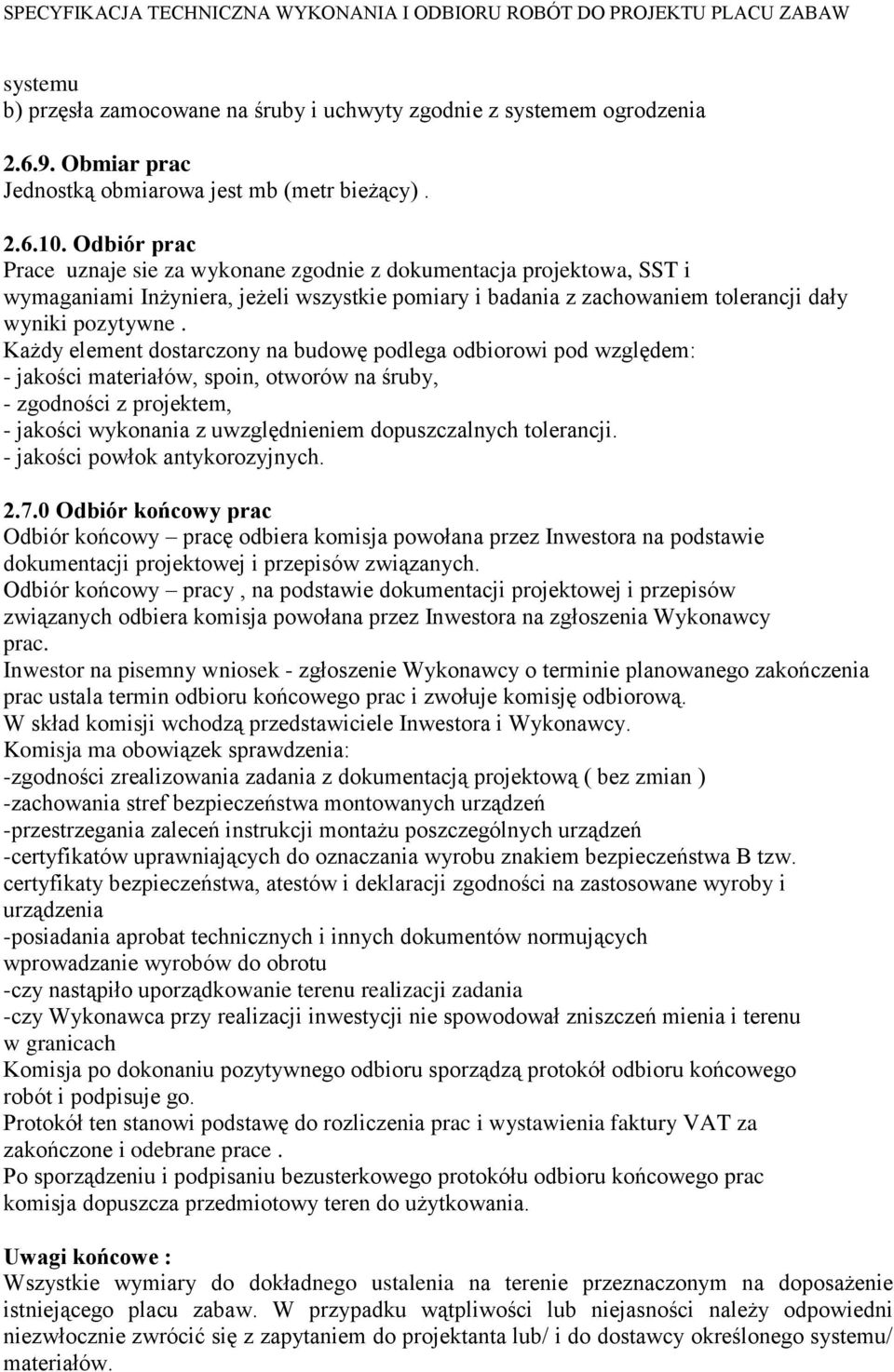

8 systemu b) przęsła zamocowane na śruby i uchwyty zgodnie z systemem ogrodzenia Obmiar prac Jednostką obmiarowa jest mb (metr bieżący) Odbiór prac Prace uznaje sie za wykonane zgodnie z dokumentacja projektowa, SST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji dały wyniki pozytywne. Każdy element dostarczony na budowę podlega odbiorowi pod względem: - jakości materiałów, spoin, otworów na śruby, - zgodności z projektem, - jakości wykonania z uwzględnieniem dopuszczalnych tolerancji. - jakości powłok antykorozyjnych Odbiór końcowy prac Odbiór końcowy pracę odbiera komisja powołana przez Inwestora na podstawie dokumentacji projektowej i przepisów związanych. Odbiór końcowy pracy, na podstawie dokumentacji projektowej i przepisów związanych odbiera komisja powołana przez Inwestora na zgłoszenia Wykonawcy prac. Inwestor na pisemny wniosek - zgłoszenie Wykonawcy o terminie planowanego zakończenia prac ustala termin odbioru końcowego prac i zwołuje komisję odbiorową. W skład komisji wchodzą przedstawiciele Inwestora i Wykonawcy. Komisja ma obowiązek sprawdzenia: -zgodności zrealizowania zadania z dokumentacją projektową ( bez zmian ) -zachowania stref bezpieczeństwa montowanych urządzeń -przestrzegania zaleceń instrukcji montażu poszczególnych urządzeń -certyfikatów uprawniających do oznaczania wyrobu znakiem bezpieczeństwa B tzw. certyfikaty bezpieczeństwa, atestów i deklaracji zgodności na zastosowane wyroby i urządzenia -posiadania aprobat technicznych i innych dokumentów normujących wprowadzanie wyrobów do obrotu -czy nastąpiło uporządkowanie terenu realizacji zadania -czy Wykonawca przy realizacji inwestycji nie spowodował zniszczeń mienia i terenu w granicach Komisja po dokonaniu pozytywnego odbioru sporządzą protokół odbioru końcowego robót i podpisuje go. Protokół ten stanowi podstawę do rozliczenia prac i wystawienia faktury VAT za zakończone i odebrane prace. Po sporządzeniu i podpisaniu bezusterkowego protokółu odbioru końcowego prac komisja dopuszcza przedmiotowy teren do użytkowania. Uwagi końcowe : Wszystkie wymiary do dokładnego ustalenia na terenie przeznaczonym na doposażenie istniejącego placu zabaw. W przypadku wątpliwości lub niejasności należy odpowiedni niezwłocznie zwrócić się z zapytaniem do projektanta lub/ i do dostawcy określonego systemu/ materiałów.

9 Wszystkie zastosowane materiały powinny odpowiadać obowiązującym normom oraz posiadać wymagane atesty i certyfikaty oraz nie mogą stanowić zagrożenia dla higieny i zdrowia użytkowników wg wymogów Ustawy Prawo Budowlane z dnia 7 lipca 1994 r., art. 10 z późniejszymi zmianami. W zależności od zastosowanych materiałów należy bezwzględnie przestrzegać technologii i wymagań producentów. Przed odbiorem końcowym należy przedstawić inwestorowi komplet certyfikatów PZH i załączyć je do dokumentacji odbiorowej. Pyrzyce maj 2013 r.
