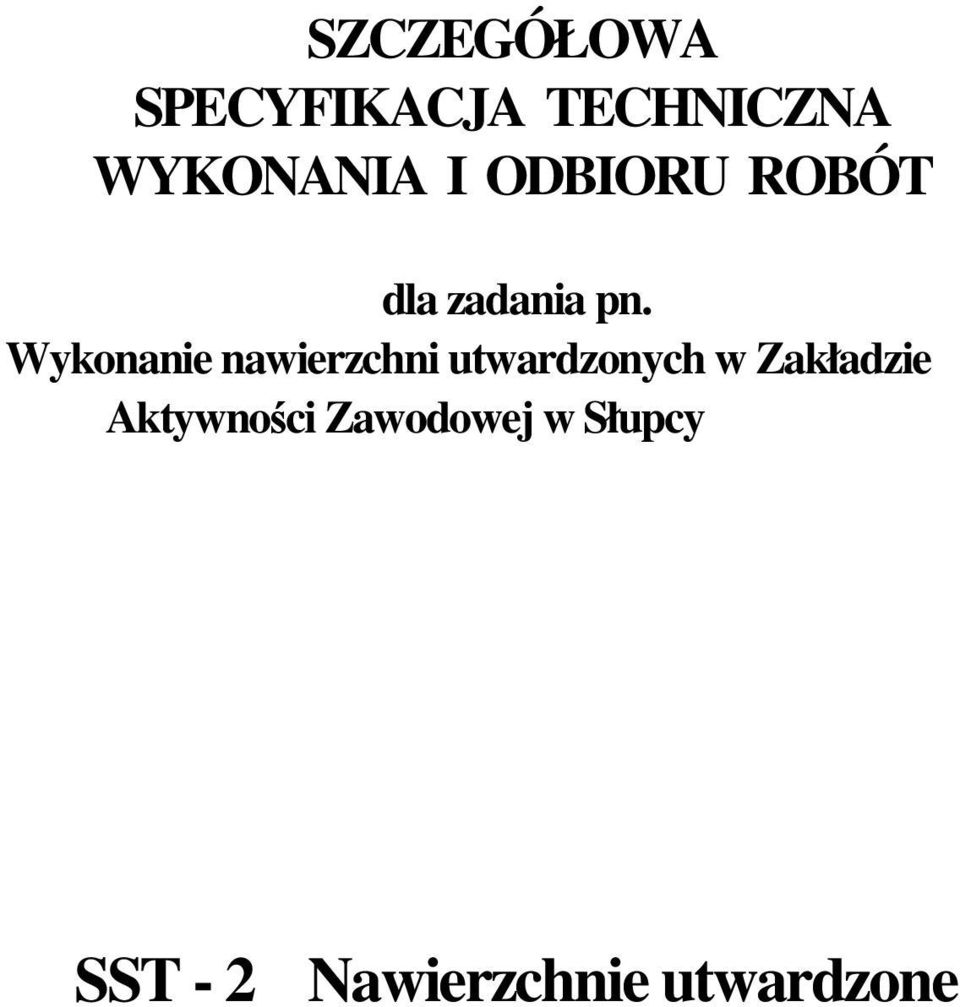

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT dla zadania pn. Wykonanie nawierzchni utwardzonych w Zakładzie Aktywności Zawodowej w Słupcy SST - 2 Nawierzchnie utwardzone

2 1. WSTĘP 1.1. Przedmiot SST. Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru robót związanych z realizacją inwestycji pn. Wykonanie nawierzchni utwardzonych w Zakładzie Aktywności Zawodowej w Słupcy Zakres stosowania SST. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych ST. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie nawierzchni utwardzonych: - nawierzchnie dróg wewnętrznych i placów z kostki brukowej gr. 8 cm o pow. 800,00 m², - nawierzchnie chodników z kostki brukowej gr. 6 cm o pow. 15,00 m², - krawężniki betonowe 30x15 cm o długości 210,00 m, 1.4. Określenie podstawowe. Określenia podane w niniejszej STT są zgodne z obowiązującymi odpowiednimi normami Ogólne wymagania dotyczące robót. Wykonawca robót jest odpowiedzialnych za jakość ich wykonania oraz za zgodność z dokumentacją projektową, ST i SST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1. Betony B-10 w podbudowach Prefabrykaty betonowe 1. kostka brukowa betonowa gr. 8 cm w kolorze szarym, 2. kostka brukowa betonowa gr. 6 cm w kolorze szarym, 3. krawężniki betonowe 30x15 cm. 2

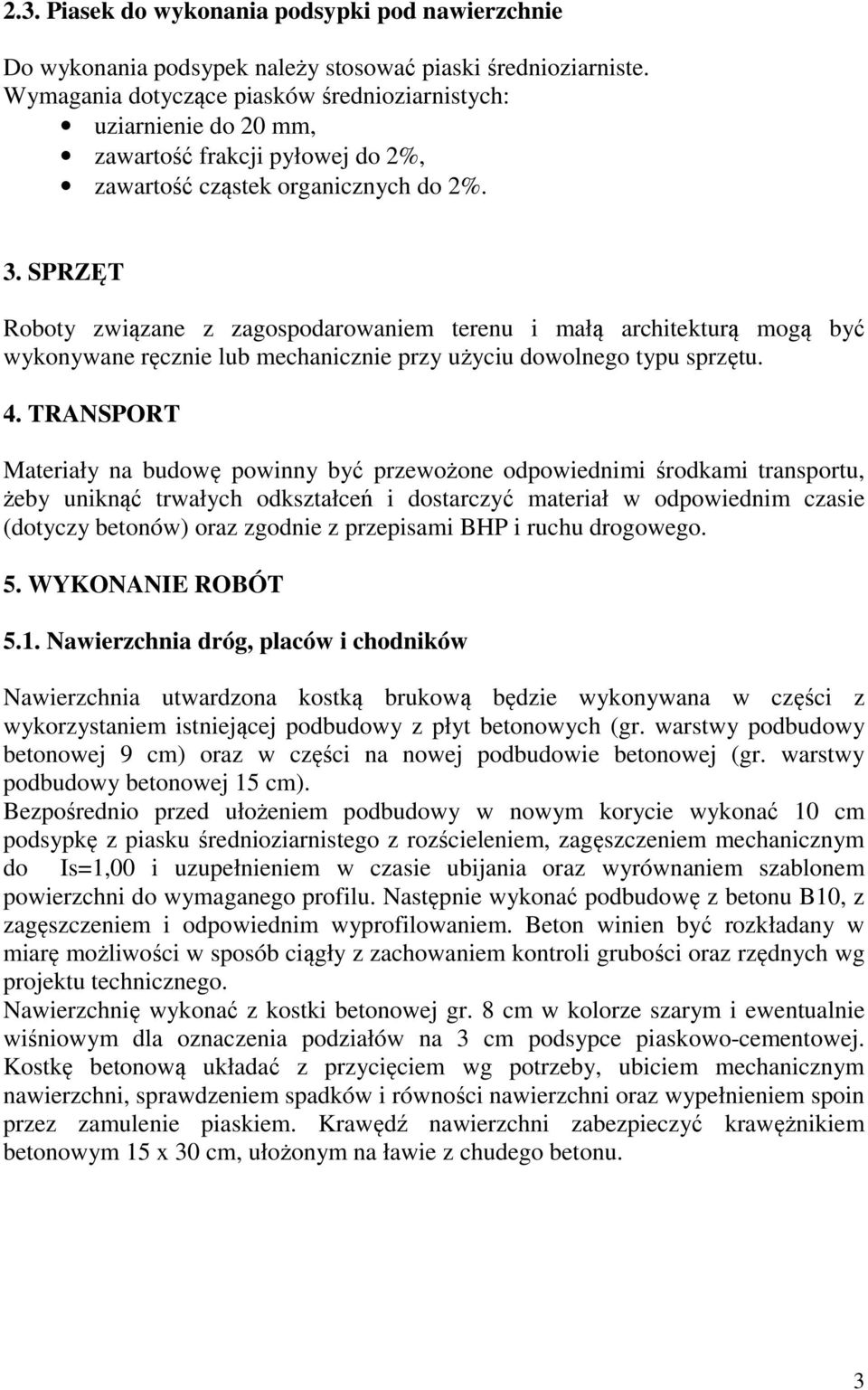

3 2.3. Piasek do wykonania podsypki pod nawierzchnie Do wykonania podsypek należy stosować piaski średnioziarniste. Wymagania dotyczące piasków średnioziarnistych: uziarnienie do 20 mm, zawartość frakcji pyłowej do 2%, zawartość cząstek organicznych do 2%. 3. SPRZĘT Roboty związane z zagospodarowaniem terenu i małą architekturą mogą być wykonywane ręcznie lub mechanicznie przy użyciu dowolnego typu sprzętu. 4. TRANSPORT Materiały na budowę powinny być przewożone odpowiednimi środkami transportu, żeby uniknąć trwałych odkształceń i dostarczyć materiał w odpowiednim czasie (dotyczy betonów) oraz zgodnie z przepisami BHP i ruchu drogowego. 5. WYKONANIE ROBÓT 5.1. Nawierzchnia dróg, placów i chodników Nawierzchnia utwardzona kostką brukową będzie wykonywana w części z wykorzystaniem istniejącej podbudowy z płyt betonowych (gr. warstwy podbudowy betonowej 9 cm) oraz w części na nowej podbudowie betonowej (gr. warstwy podbudowy betonowej 15 cm). Bezpośrednio przed ułożeniem podbudowy w nowym korycie wykonać 10 cm podsypkę z piasku średnioziarnistego z rozścieleniem, zagęszczeniem mechanicznym do Is=1,00 i uzupełnieniem w czasie ubijania oraz wyrównaniem szablonem powierzchni do wymaganego profilu. Następnie wykonać podbudowę z betonu B10, z zagęszczeniem i odpowiednim wyprofilowaniem. Beton winien być rozkładany w miarę możliwości w sposób ciągły z zachowaniem kontroli grubości oraz rzędnych wg projektu technicznego. Nawierzchnię wykonać z kostki betonowej gr. 8 cm w kolorze szarym i ewentualnie wiśniowym dla oznaczenia podziałów na 3 cm podsypce piaskowo-cementowej. Kostkę betonową układać z przycięciem wg potrzeby, ubiciem mechanicznym nawierzchni, sprawdzeniem spadków i równości nawierzchni oraz wypełnieniem spoin przez zamulenie piaskiem. Krawędź nawierzchni zabezpieczyć krawężnikiem betonowym 15 x 30 cm, ułożonym na ławie z chudego betonu. 3

4 6. KONTROLA JAKOŚCI Ogólne zasady kontroli jakości robót podano w punkcie 6 ST-0 Wymagania ogólne". Szczegółowe zasady kontroli robót dla nawierzchni z kostki brukowej betonowej obejmują: przygotowanie podłoża, materiał użyty na podkład, grubość i równomierność warstw podkładu, sposób i jakość zagęszczenia, jakość dostarczonych prefabrykatów, prawidłowość ułożenia i zamulenia piaskiem. 7. OBMIAR ROBÓT Jednostką obmiarową robót jest 1 m 2 dla nawierzchni z kostki brukowej betonowej. Ilość robót określa się na podstawie dokumentacji technicznej i przedmiaru robót. 8. ODBIÓR ROBÓT Roboty podlegają zasadom odbioru robót zanikających oraz odbiorowi końcowemu. 9. PODSTAWA PŁATNOŚCI Płatność zgodnie z ustaleniami zawartymi w punkcie 8 ST-0 Wymagania ogólne". 4

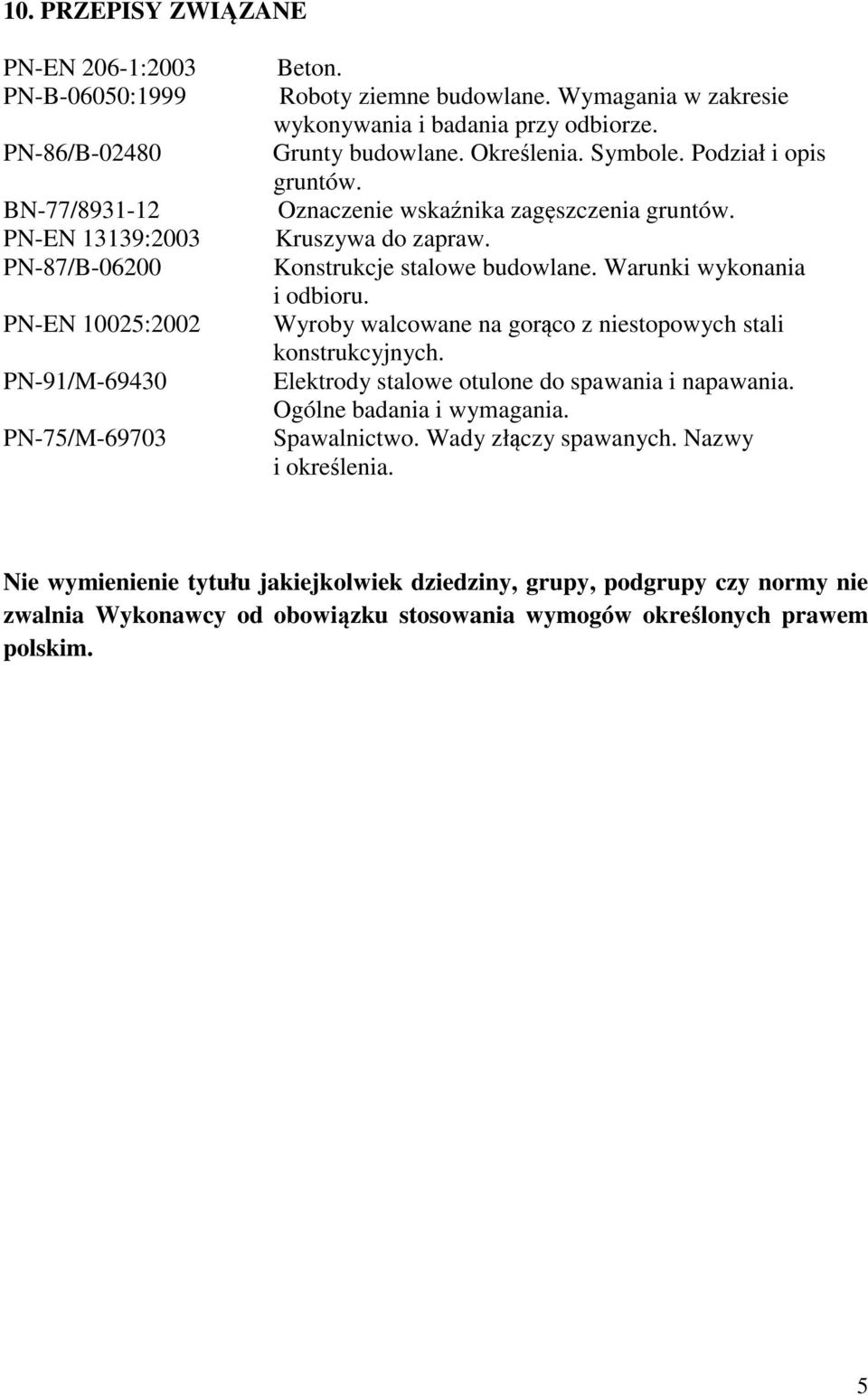

5 10. PRZEPISY ZWIĄZANE PN-EN 206-1:2003 PN-B-06050:1999 PN-86/B BN-77/ PN-EN 13139:2003 PN-87/B PN-EN 10025:2002 PN-91/M PN-75/M Beton. Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. Grunty budowlane. Określenia. Symbole. Podział i opis gruntów. Oznaczenie wskaźnika zagęszczenia gruntów. Kruszywa do zapraw. Konstrukcje stalowe budowlane. Warunki wykonania i odbioru. Wyroby walcowane na gorąco z niestopowych stali konstrukcyjnych. Elektrody stalowe otulone do spawania i napawania. Ogólne badania i wymagania. Spawalnictwo. Wady złączy spawanych. Nazwy i określenia. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. 5
