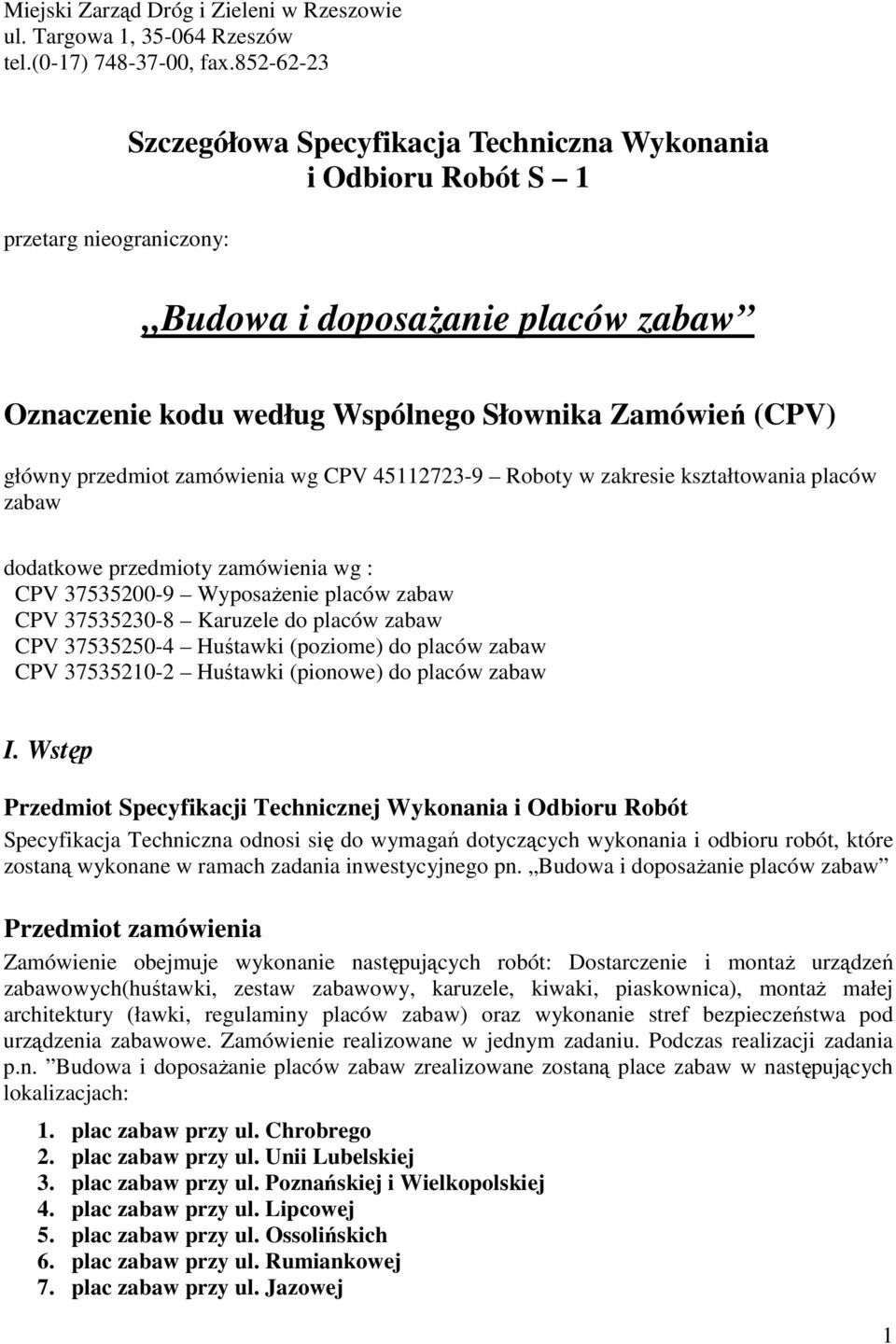

1 Miejski Zarząd Dróg i Zieleni w Rzeszowie ul. Targowa 1, Rzeszów tel.(0-17) , fax przetarg nieograniczony: Szczegółowa Specyfikacja Techniczna Wykonania i Odbioru Robót S 1 Budowa i doposaŝanie placów zabaw Oznaczenie kodu według Wspólnego Słownika Zamówień (CPV) główny przedmiot zamówienia wg CPV Roboty w zakresie kształtowania placów zabaw dodatkowe przedmioty zamówienia wg : CPV WyposaŜenie placów zabaw CPV Karuzele do placów zabaw CPV Huśtawki (poziome) do placów zabaw CPV Huśtawki (pionowe) do placów zabaw I. Wstęp Przedmiot Specyfikacji Technicznej Wykonania i Odbioru Robót Specyfikacja Techniczna odnosi się do wymagań dotyczących wykonania i odbioru robót, które zostaną wykonane w ramach zadania inwestycyjnego pn. Budowa i doposaŝanie placów zabaw Przedmiot zamówienia Zamówienie obejmuje wykonanie następujących robót: Dostarczenie i montaŝ urządzeń zabawowych(huśtawki, zestaw zabawowy, karuzele, kiwaki, piaskownica), montaŝ małej architektury (ławki, regulaminy placów zabaw) oraz wykonanie stref bezpieczeństwa pod urządzenia zabawowe. Zamówienie realizowane w jednym zadaniu. Podczas realizacji zadania p.n. Budowa i doposaŝanie placów zabaw zrealizowane zostaną place zabaw w następujących lokalizacjach: 1. plac zabaw przy ul. Chrobrego 2. plac zabaw przy ul. Unii Lubelskiej 3. plac zabaw przy ul. Poznańskiej i Wielkopolskiej 4. plac zabaw przy ul. Lipcowej 5. plac zabaw przy ul. Ossolińskich 6. plac zabaw przy ul. Rumiankowej 7. plac zabaw przy ul. Jazowej 1

2 8. teren nad Wisłokiem 9. plac zabaw przy ul. Brydaka 10. plac zabaw przy ul. Staromiejskiej 11. plac zabaw przy ul. Kurpiowskiej i Małopolskiej 12. plac zabaw na terenie stadionu Korona na osiedlu ZałęŜe. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach małych, prostych robót, dla których istnieje pewność, Ŝe podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania na podstawie doświadczenia i przy przestrzeganiu sztuki budowlanej. Wszelki zmiany w zakresie realizacji umowy powinny być uzgodnione i zatwierdzone przez Zamawiającego min. 5 dni przed rozpoczęciem robót. 1.WyposaŜenie placów zabaw MontaŜ i wznoszenie gotowych konstrukcji 1.1.Przedmiot SST Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania szczegółowe dotyczące wykonania i odbioru robót związanych z wyposaŝeniem placów zabaw, montaŝem i wznoszeniem gotowych konstrukcji oraz wykonaniem stref bezpieczeństwa pod urządzenia zabawowe. 1.2.Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Roboty, których dotyczy specyfikacja, obejmują: a) montaŝ następujących urządzeń zabawowych: 1. Zestaw zabawowy z drabinką i rurą straŝacką -1szt. 2. DuŜy zestaw zabawowy 1szt. 3. Średni zestaw zabawowy 1szt. 4. Mały zestaw zabawowy 1szt. 5. Linarium 1szt. 6. Ścianka wspinaczkowa 1szt. 7. Kolejka linowa 1szt. 8. Lokomotywa z tunelem i wagonikiem 2szt. 9. Huśtawka wahadłowa podwójna 5szt. 10. Huśtawka wahadłowa pojedyncza z siedziskiem koszykowym 1szt. 11. Huśtawka wagowa podwójna 3szt. 12. Huśtawka wagowa pojedyncza 1szt. 13. Karuzela 3szt. 2

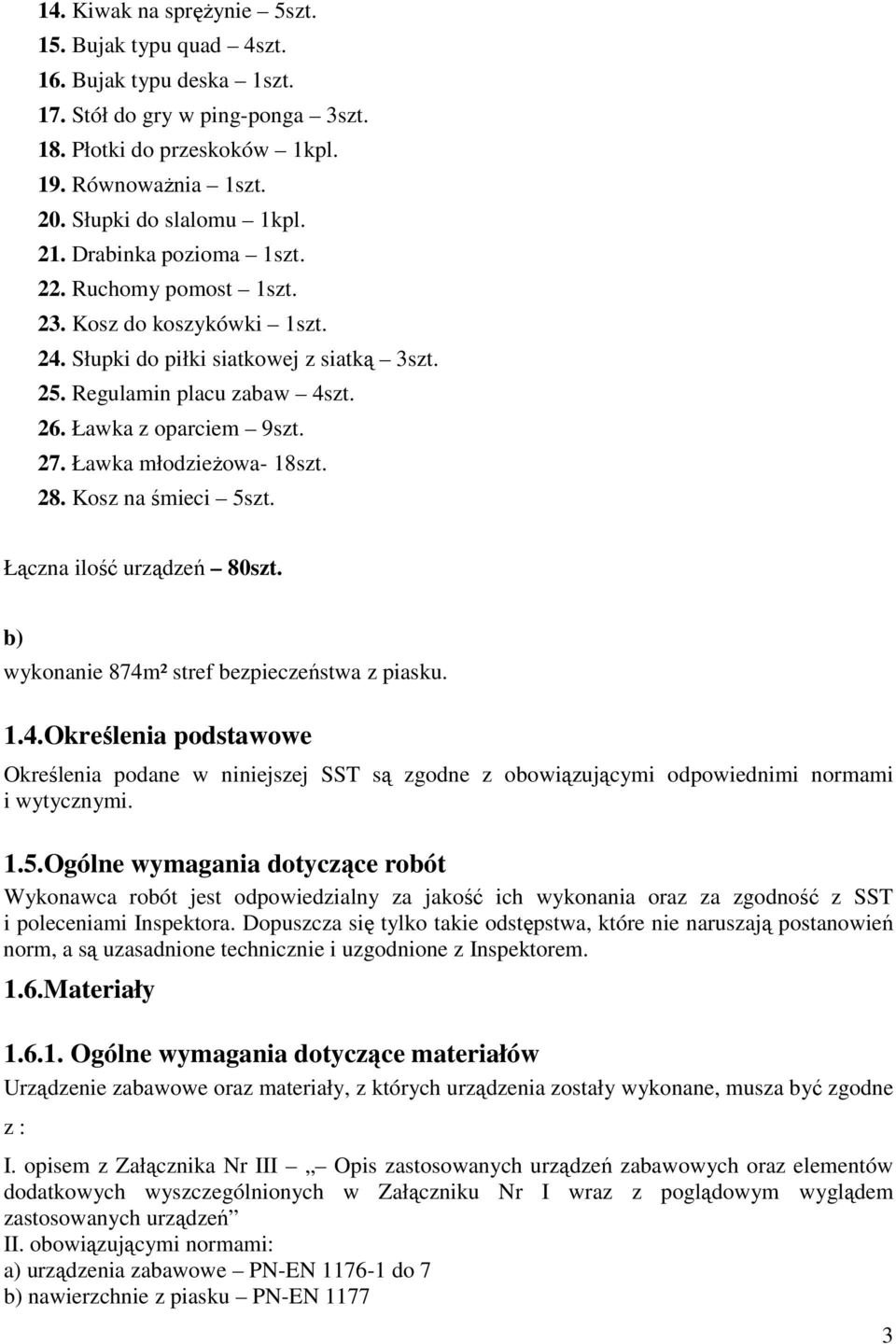

3 14. Kiwak na spręŝynie 5szt. 15. Bujak typu quad 4szt. 16. Bujak typu deska 1szt. 17. Stół do gry w ping-ponga 3szt. 18. Płotki do przeskoków 1kpl. 19. RównowaŜnia 1szt. 20. Słupki do slalomu 1kpl. 21. Drabinka pozioma 1szt. 22. Ruchomy pomost 1szt. 23. Kosz do koszykówki 1szt. 24. Słupki do piłki siatkowej z siatką 3szt. 25. Regulamin placu zabaw 4szt. 26. Ławka z oparciem 9szt. 27. Ławka młodzieŝowa- 18szt. 28. Kosz na śmieci 5szt. Łączna ilość urządzeń 80szt. b) wykonanie 874m² stref bezpieczeństwa z piasku. 1.4.Określenia podstawowe Określenia podane w niniejszej SST są zgodne z obowiązującymi odpowiednimi normami i wytycznymi. 1.5.Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z SST i poleceniami Inspektora. Dopuszcza się tylko takie odstępstwa, które nie naruszają postanowień norm, a są uzasadnione technicznie i uzgodnione z Inspektorem. 1.6.Materiały Ogólne wymagania dotyczące materiałów Urządzenie zabawowe oraz materiały, z których urządzenia zostały wykonane, musza być zgodne z : I. opisem z Załącznika Nr III Opis zastosowanych urządzeń zabawowych oraz elementów dodatkowych wyszczególnionych w Załączniku Nr I wraz z poglądowym wyglądem zastosowanych urządzeń II. obowiązującymi normami: a) urządzenia zabawowe PN-EN do 7 b) nawierzchnie z piasku PN-EN

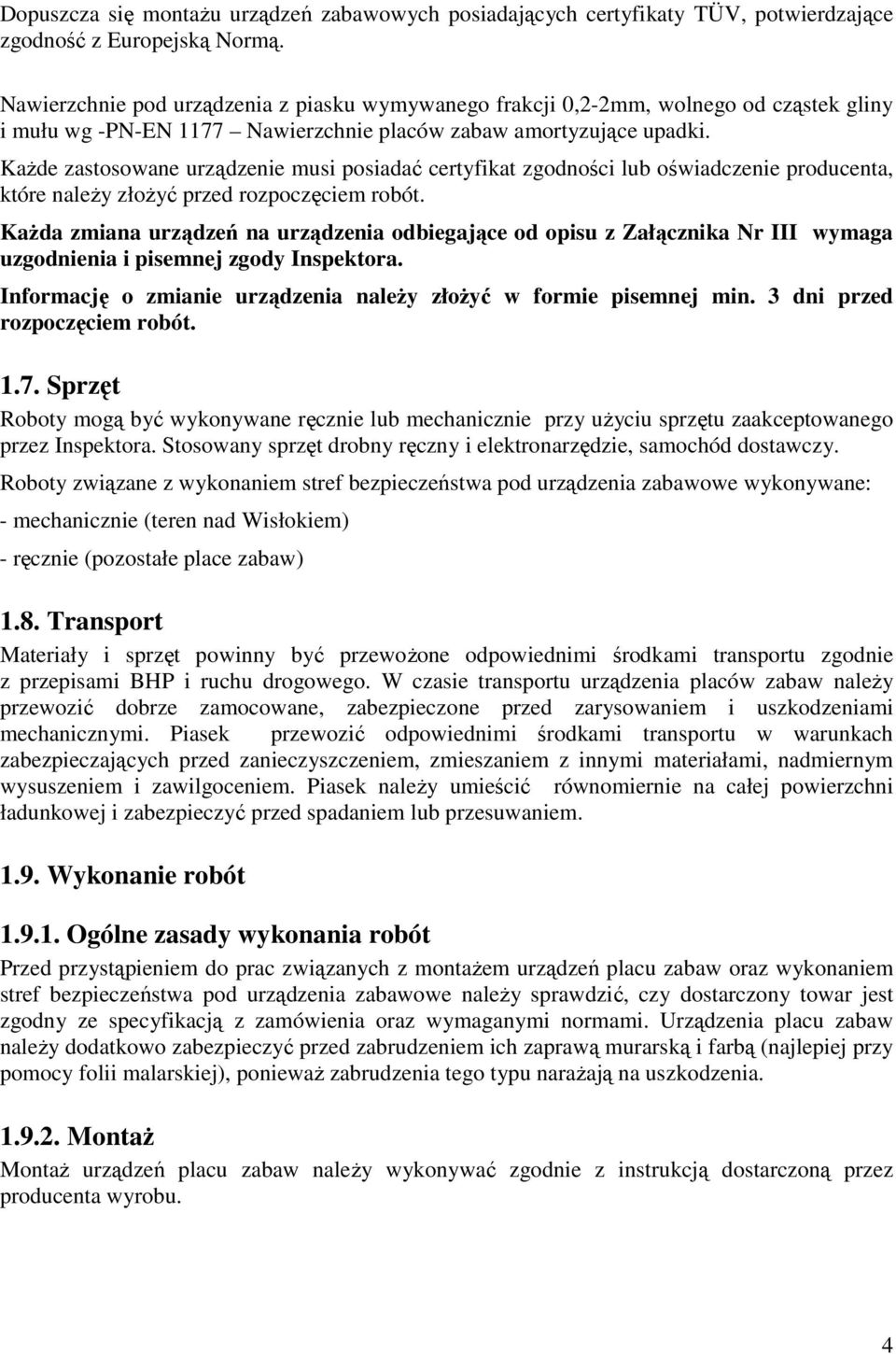

4 Dopuszcza się montaŝu urządzeń zabawowych posiadających certyfikaty TÜV, potwierdzające zgodność z Europejską Normą. Nawierzchnie pod urządzenia z piasku wymywanego frakcji 0,2-2mm, wolnego od cząstek gliny i mułu wg -PN-EN 1177 Nawierzchnie placów zabaw amortyzujące upadki. KaŜde zastosowane urządzenie musi posiadać certyfikat zgodności lub oświadczenie producenta, które naleŝy złoŝyć przed rozpoczęciem robót. KaŜda zmiana urządzeń na urządzenia odbiegające od opisu z Załącznika Nr III wymaga uzgodnienia i pisemnej zgody Inspektora. Informację o zmianie urządzenia naleŝy złoŝyć w formie pisemnej min. 3 dni przed rozpoczęciem robót Sprzęt Roboty mogą być wykonywane ręcznie lub mechanicznie przy uŝyciu sprzętu zaakceptowanego przez Inspektora. Stosowany sprzęt drobny ręczny i elektronarzędzie, samochód dostawczy. Roboty związane z wykonaniem stref bezpieczeństwa pod urządzenia zabawowe wykonywane: - mechanicznie (teren nad Wisłokiem) - ręcznie (pozostałe place zabaw) 1.8. Transport Materiały i sprzęt powinny być przewoŝone odpowiednimi środkami transportu zgodnie z przepisami BHP i ruchu drogowego. W czasie transportu urządzenia placów zabaw naleŝy przewozić dobrze zamocowane, zabezpieczone przed zarysowaniem i uszkodzeniami mechanicznymi. Piasek przewozić odpowiednimi środkami transportu w warunkach zabezpieczających przed zanieczyszczeniem, zmieszaniem z innymi materiałami, nadmiernym wysuszeniem i zawilgoceniem. Piasek naleŝy umieścić równomiernie na całej powierzchni ładunkowej i zabezpieczyć przed spadaniem lub przesuwaniem Wykonanie robót Ogólne zasady wykonania robót Przed przystąpieniem do prac związanych z montaŝem urządzeń placu zabaw oraz wykonaniem stref bezpieczeństwa pod urządzenia zabawowe naleŝy sprawdzić, czy dostarczony towar jest zgodny ze specyfikacją z zamówienia oraz wymaganymi normami. Urządzenia placu zabaw naleŝy dodatkowo zabezpieczyć przed zabrudzeniem ich zaprawą murarską i farbą (najlepiej przy pomocy folii malarskiej), poniewaŝ zabrudzenia tego typu naraŝają na uszkodzenia MontaŜ MontaŜ urządzeń placu zabaw naleŝy wykonywać zgodnie z instrukcją dostarczoną przez producenta wyrobu. 4

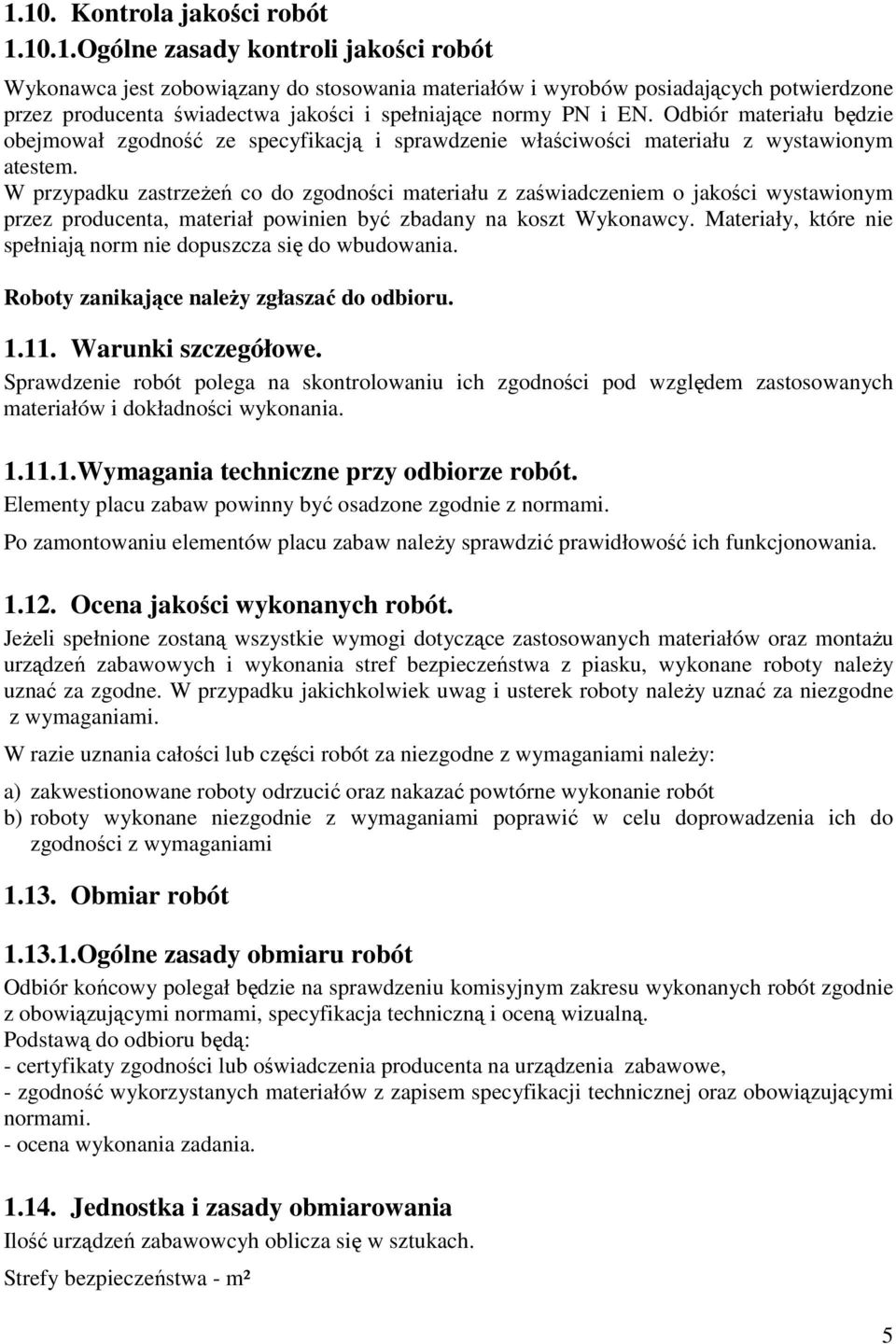

5 1.10. Kontrola jakości robót Ogólne zasady kontroli jakości robót Wykonawca jest zobowiązany do stosowania materiałów i wyrobów posiadających potwierdzone przez producenta świadectwa jakości i spełniające normy PN i EN. Odbiór materiału będzie obejmował zgodność ze specyfikacją i sprawdzenie właściwości materiału z wystawionym atestem. W przypadku zastrzeŝeń co do zgodności materiału z zaświadczeniem o jakości wystawionym przez producenta, materiał powinien być zbadany na koszt Wykonawcy. Materiały, które nie spełniają norm nie dopuszcza się do wbudowania. Roboty zanikające naleŝy zgłaszać do odbioru Warunki szczegółowe. Sprawdzenie robót polega na skontrolowaniu ich zgodności pod względem zastosowanych materiałów i dokładności wykonania Wymagania techniczne przy odbiorze robót. Elementy placu zabaw powinny być osadzone zgodnie z normami. Po zamontowaniu elementów placu zabaw naleŝy sprawdzić prawidłowość ich funkcjonowania Ocena jakości wykonanych robót. JeŜeli spełnione zostaną wszystkie wymogi dotyczące zastosowanych materiałów oraz montaŝu urządzeń zabawowych i wykonania stref bezpieczeństwa z piasku, wykonane roboty naleŝy uznać za zgodne. W przypadku jakichkolwiek uwag i usterek roboty naleŝy uznać za niezgodne z wymaganiami. W razie uznania całości lub części robót za niezgodne z wymaganiami naleŝy: a) zakwestionowane roboty odrzucić oraz nakazać powtórne wykonanie robót b) roboty wykonane niezgodnie z wymaganiami poprawić w celu doprowadzenia ich do zgodności z wymaganiami Obmiar robót Ogólne zasady obmiaru robót Odbiór końcowy polegał będzie na sprawdzeniu komisyjnym zakresu wykonanych robót zgodnie z obowiązującymi normami, specyfikacja techniczną i oceną wizualną. Podstawą do odbioru będą: - certyfikaty zgodności lub oświadczenia producenta na urządzenia zabawowe, - zgodność wykorzystanych materiałów z zapisem specyfikacji technicznej oraz obowiązującymi normami. - ocena wykonania zadania Jednostka i zasady obmiarowania Ilość urządzeń zabawowcyh oblicza się w sztukach. Strefy bezpieczeństwa - m² 5

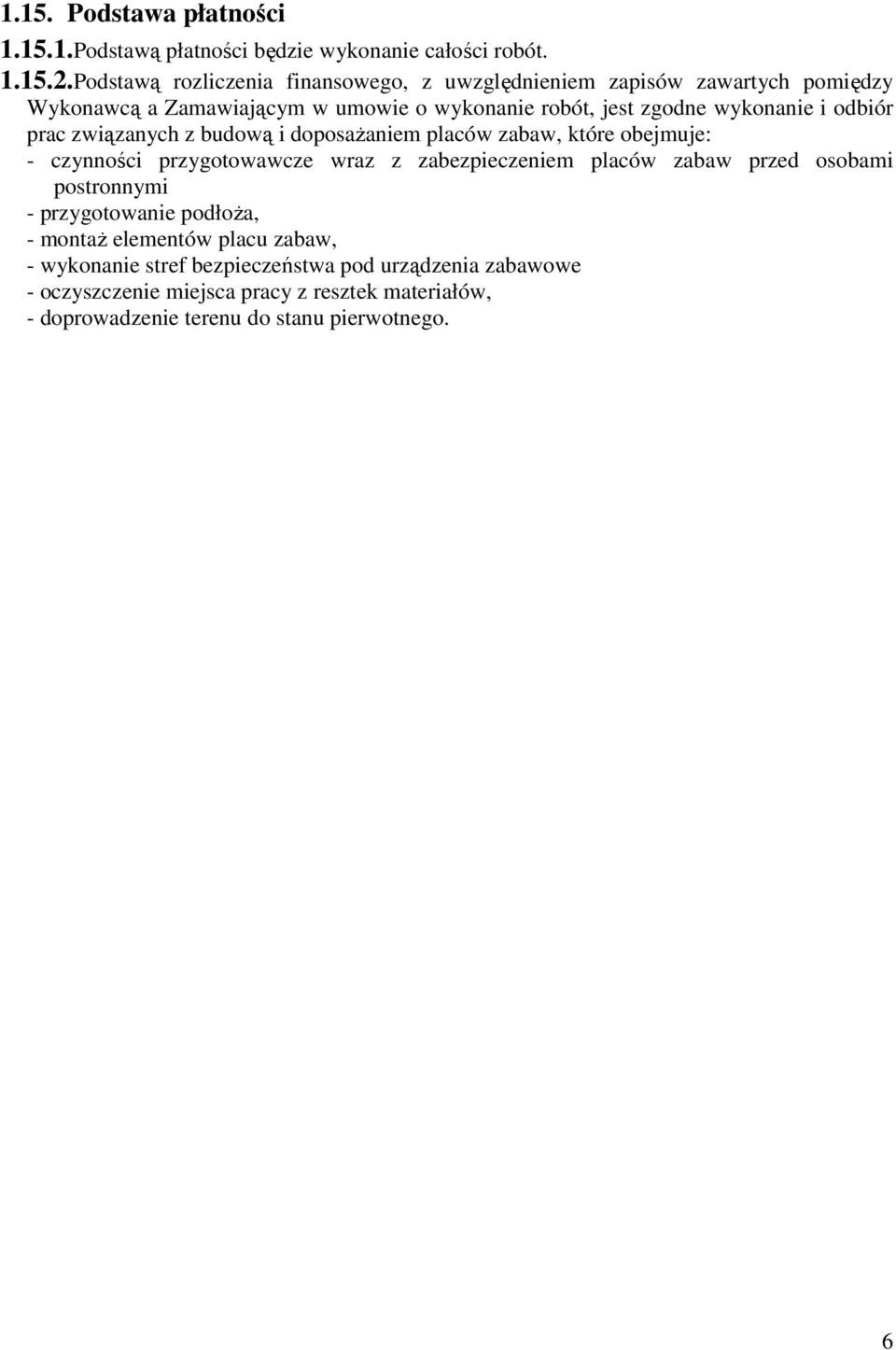

6 1.15. Podstawa płatności Podstawą płatności będzie wykonanie całości robót Podstawą rozliczenia finansowego, z uwzględnieniem zapisów zawartych pomiędzy Wykonawcą a Zamawiającym w umowie o wykonanie robót, jest zgodne wykonanie i odbiór prac związanych z budową i doposaŝaniem placów zabaw, które obejmuje: - czynności przygotowawcze wraz z zabezpieczeniem placów zabaw przed osobami postronnymi - przygotowanie podłoŝa, - montaŝ elementów placu zabaw, - wykonanie stref bezpieczeństwa pod urządzenia zabawowe - oczyszczenie miejsca pracy z resztek materiałów, - doprowadzenie terenu do stanu pierwotnego. 6
