1 Firewall bez adresu IP Jak to zrobić Janusz Janiszewski

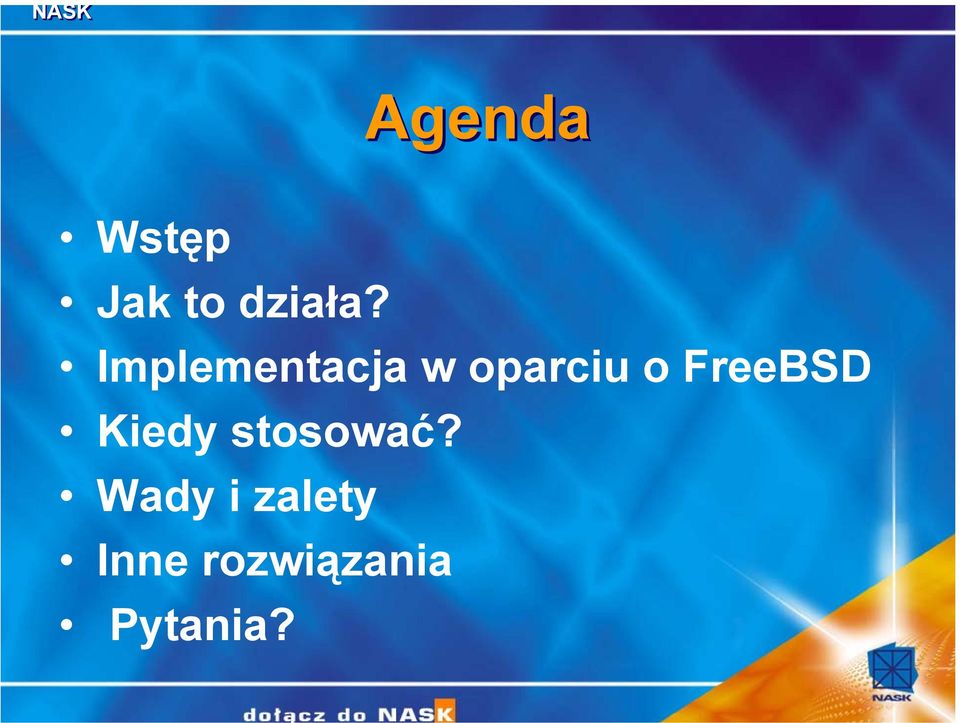

2 Agenda Wstęp Jak to działa? FreeBSD Kiedy stosować? Wady i zalety Inne rozwiązania Pytania?

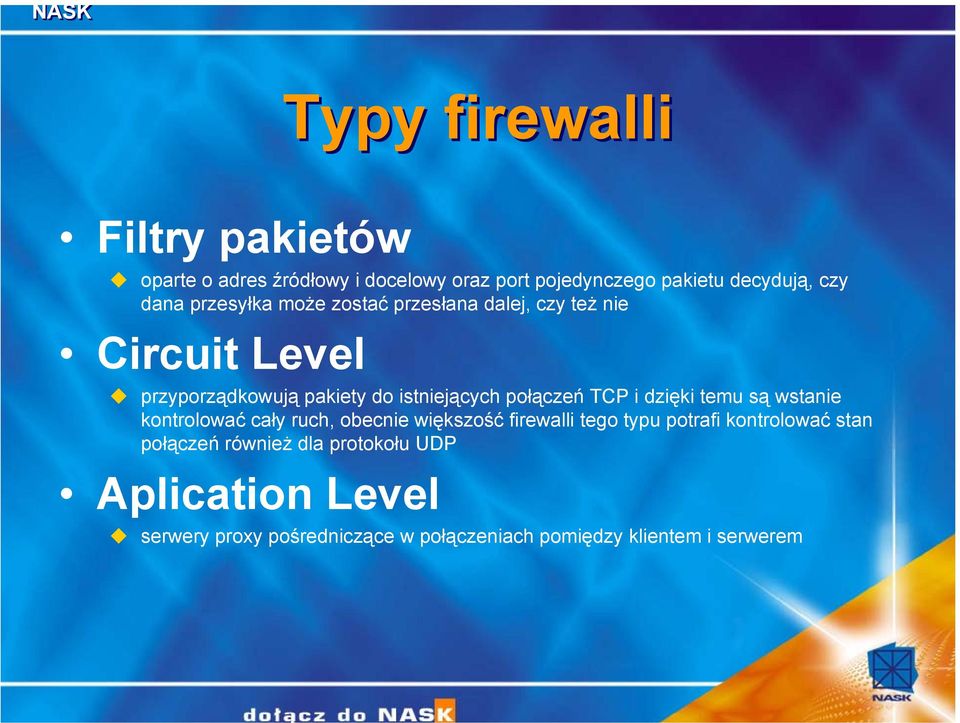

3 Typy firewalli Filtry pakietów oparte o adres źródłowy i docelowy oraz port pojedynczego pakietu decydują, czy dana przesyłka może zostać przesłana dalej, czy też nie Circuit Level przyporządkowują pakiety do istniejących połączeń TCP i dzięki temu są wstanie kontrolować cały ruch, obecnie większość firewalli tego typu potrafi kontrolować stan połączeń również dla protokołu UDP Aplication Level serwery proxy pośredniczące w połączeniach pomiędzy klientem i serwerem

4 Typy firewalli (cd.) Transparent(Ethernet Bridge + Packet Filter) nie posiada adresu IP ale potrafi filtrować pakiety ze względu na ten protokół z uwzględnieniem zapamiętywania stanu połączeń

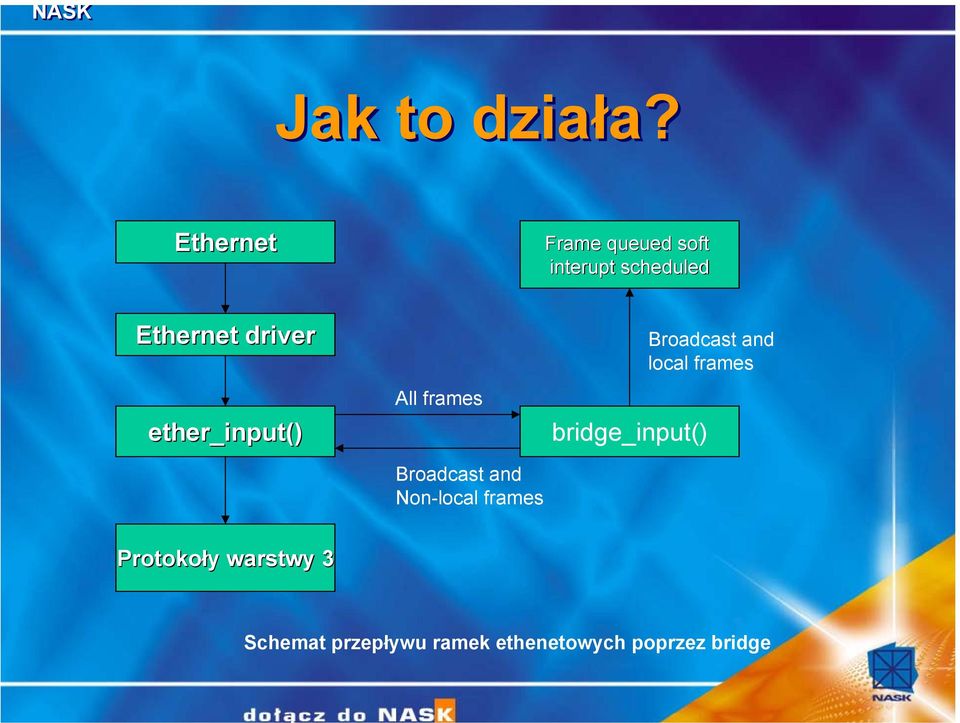

5 Jak to działa? Ethernet Frame queued soft interupt scheduled Ethernet driver ether_input() All frames bridge_input() Broadcast and local frames Broadcast and Non-local frames Protokoły warstwy 3 Schemat przepływu ramek ethenetowych poprzez bridge

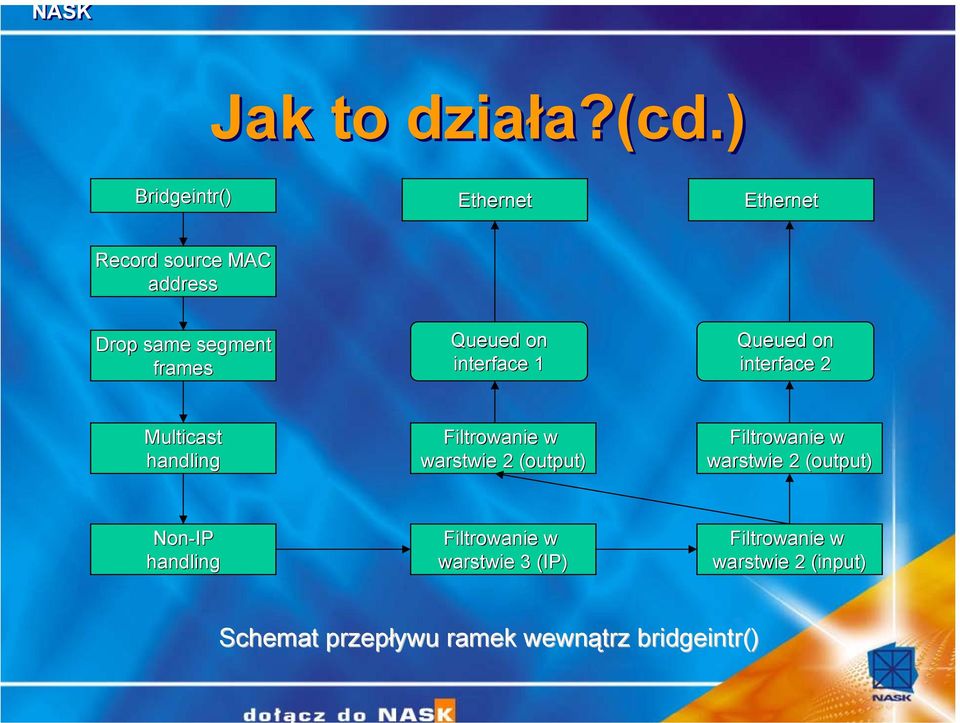

6 Jak to działa?(cd.) Bridgeintr() Ethernet Ethernet Record source MAC address Drop same segment frames Queued on interface 1 Queued on interface 2 Multicast handling Filtrowanie w warstwie 2 (output( output) Filtrowanie w warstwie 2 (output( output) Non-IP handling Filtrowanie w warstwie 3 (IP) Filtrowanie w warstwie 2 (input( input) Schemat przepływu ramek wewnątrz bridgeintr()

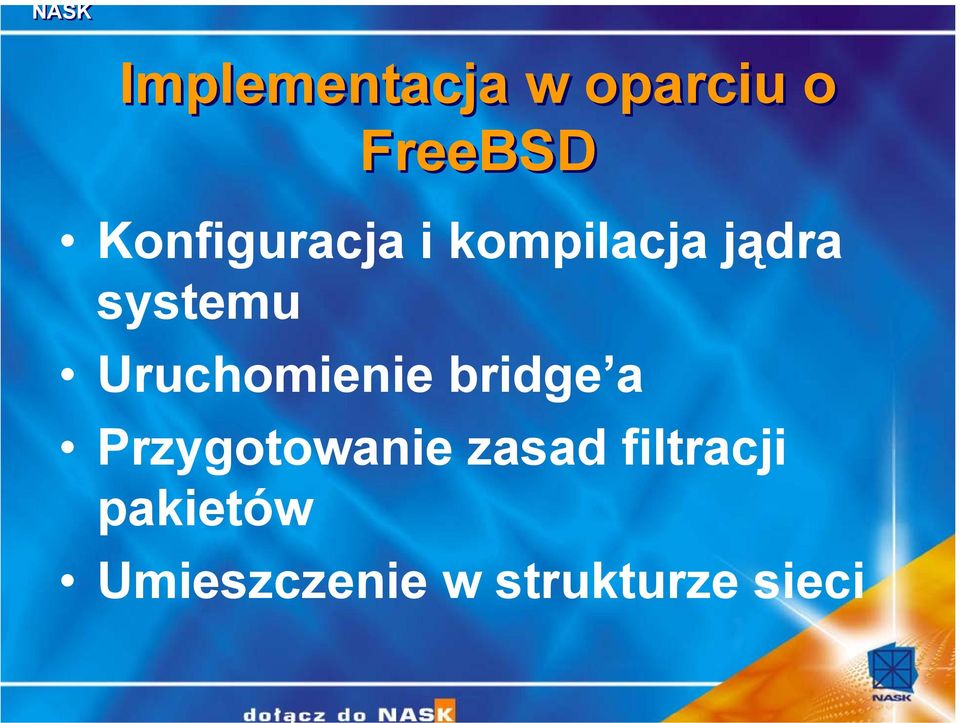

7 FreeBSD Konfiguracja i kompilacja jądra systemu Uruchomienie bridge a Przygotowanie zasad filtracji pakietów Umieszczenie w strukturze sieci

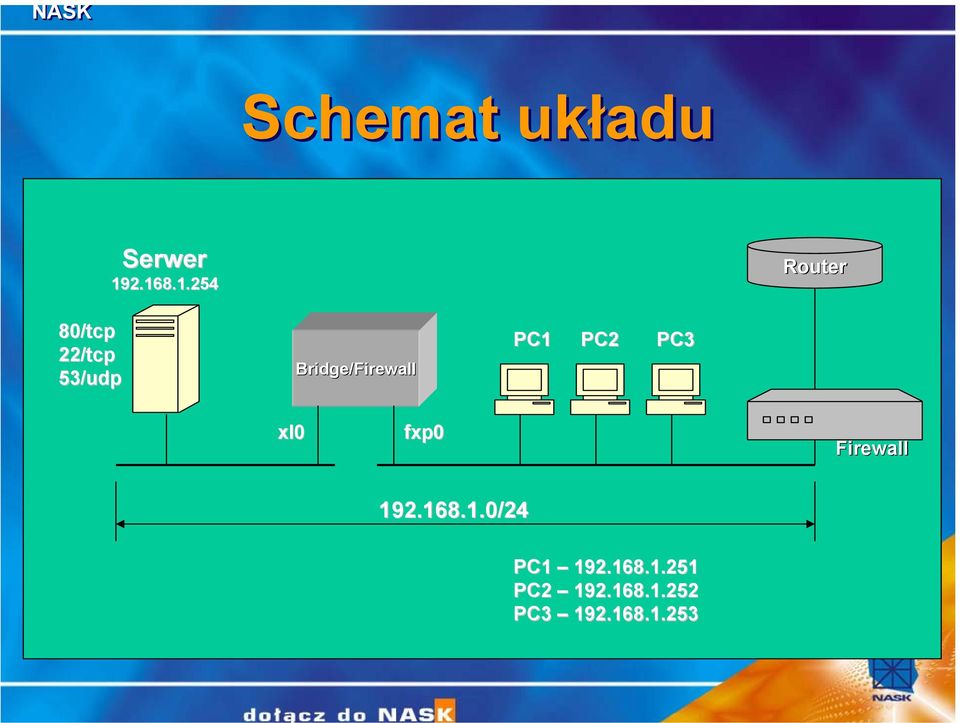

8 Schemat układu Serwer Router 80/tcp 22/tcp 53/udp Bridge/Firewall PC1 PC2 PC3 xl0 fxp0 Firewall /24 PC PC PC

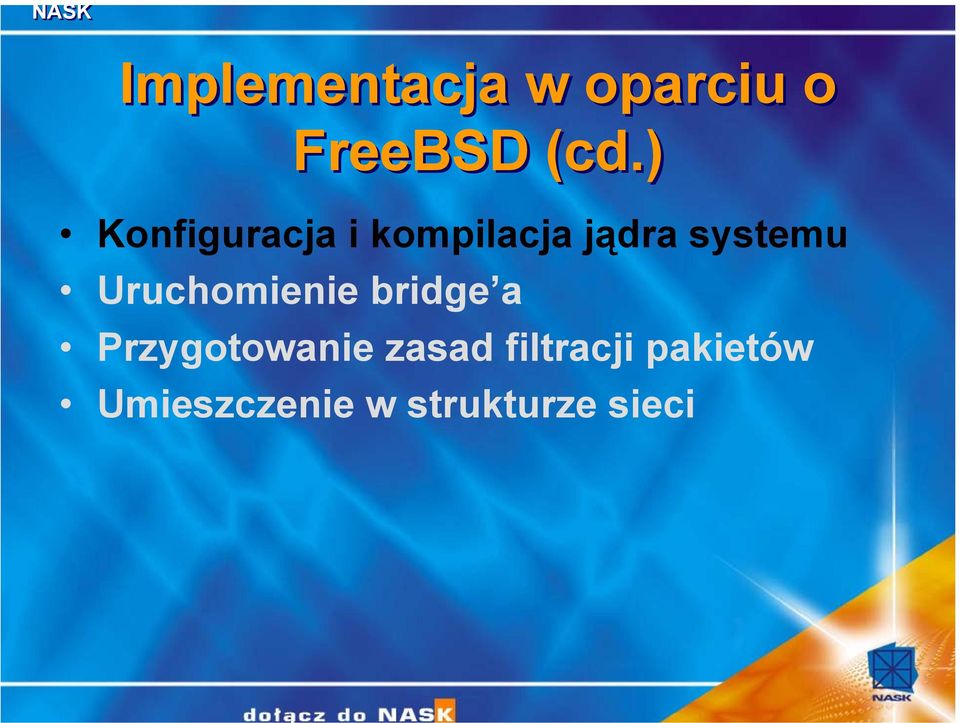

9 FreeBSD (cd.) Konfiguracja i kompilacja jądra systemu Uruchomienie bridge a Przygotowanie zasad filtracji pakietów Umieszczenie w strukturze sieci

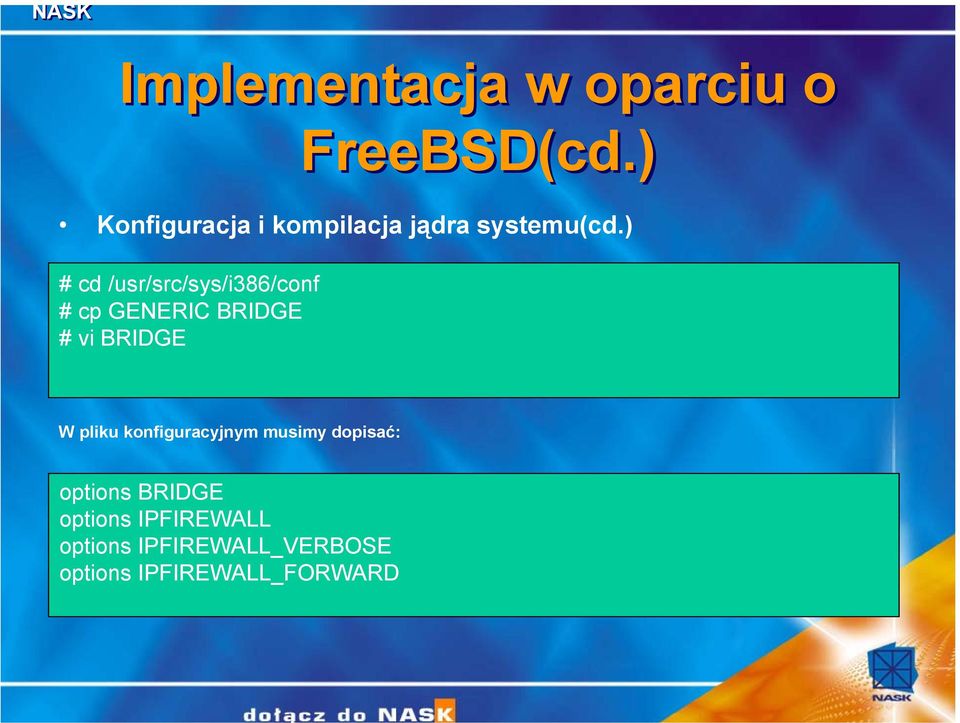

10 FreeBSD(cd.) Konfiguracja i kompilacja jądra systemu(cd.) # cd /usr/src/sys/i386/conf # cp GENERIC BRIDGE # vi BRIDGE W pliku konfiguracyjnym musimy dopisać: options BRIDGE options IPFIREWALL options IPFIREWALL_VERBOSE options IPFIREWALL_FORWARD

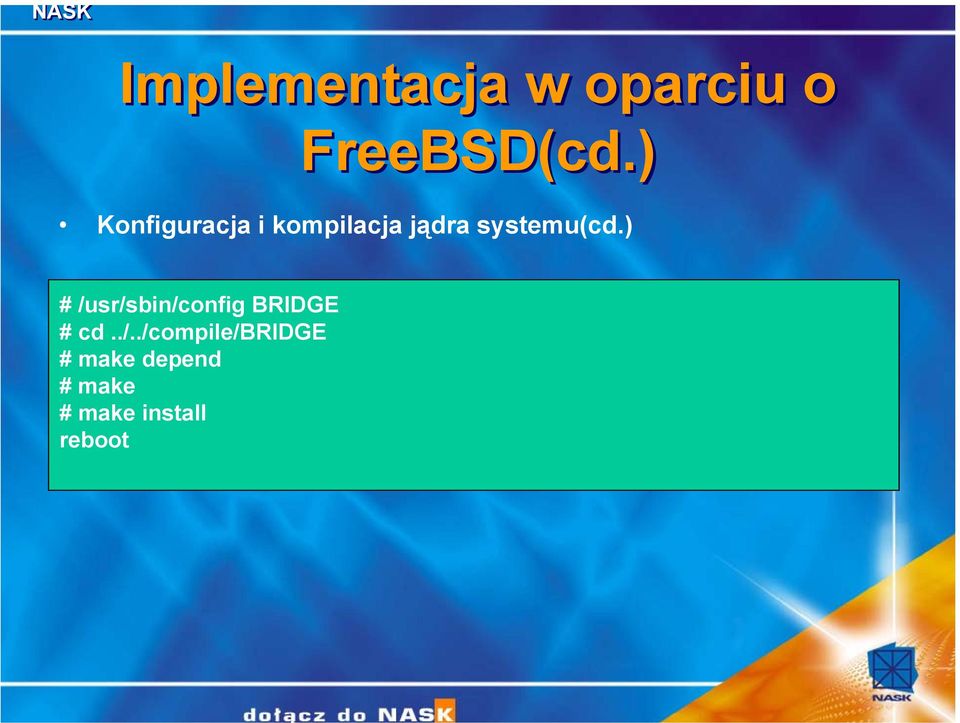

11 FreeBSD(cd.) Konfiguracja i kompilacja jądra systemu(cd.) # /usr/sbin/config BRIDGE # cd../../compile/bridge # make depend # make # make install reboot

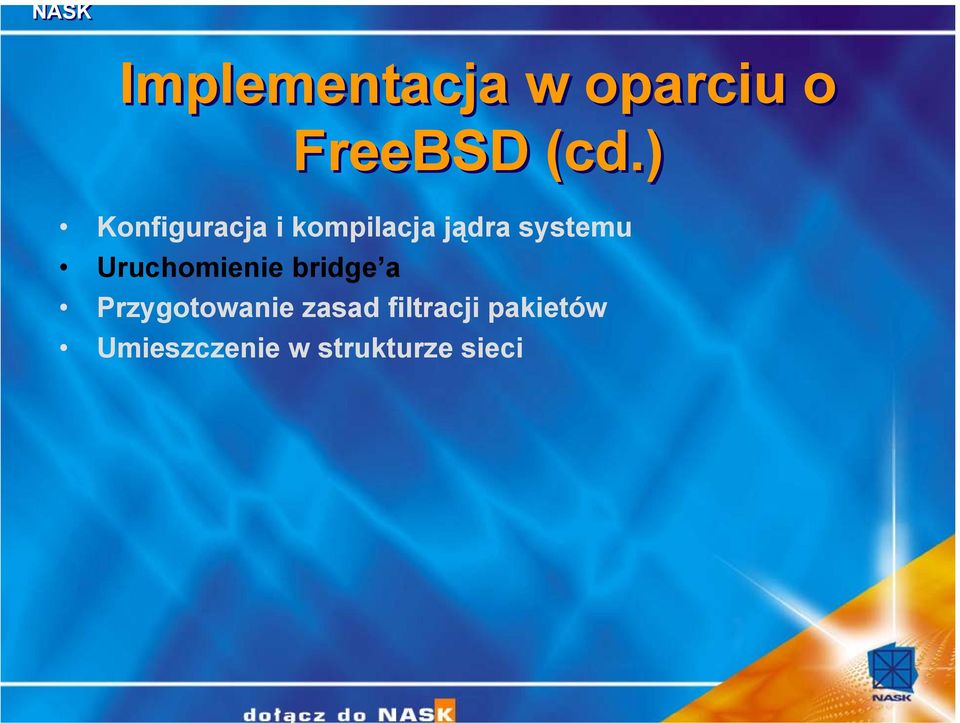

12 FreeBSD (cd.) Konfiguracja i kompilacja jądra systemu Uruchomienie bridge a Przygotowanie zasad filtracji pakietów Umieszczenie w strukturze sieci

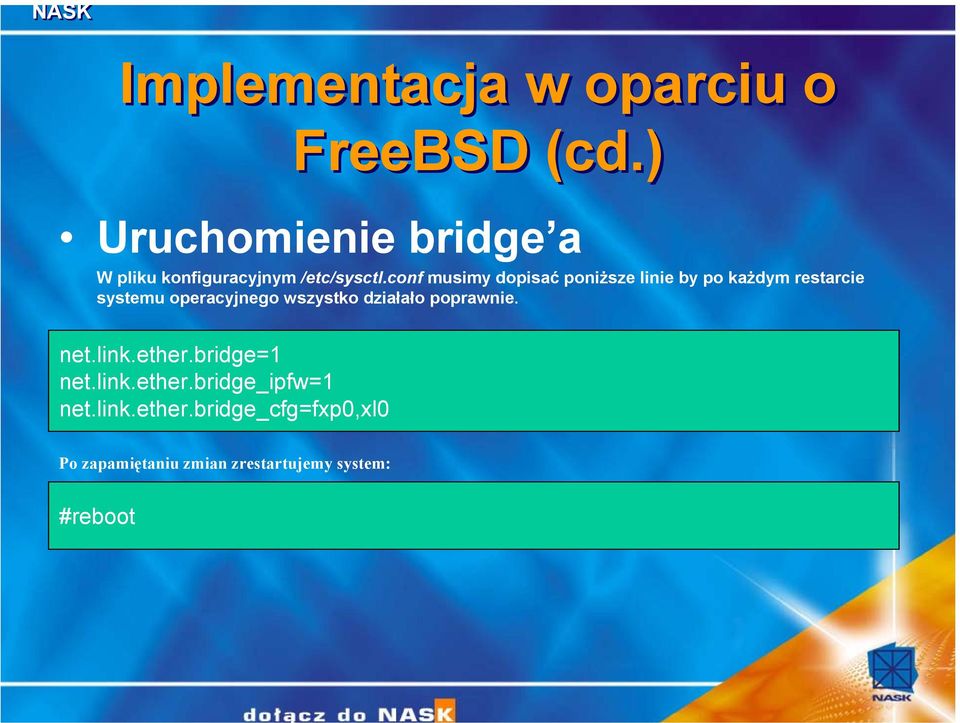

13 FreeBSD (cd.) Uruchomienie bridge a W pliku konfiguracyjnym /etc/sysctl.conf musimy dopisać poniższe linie by po każdym restarcie systemu operacyjnego wszystko działało poprawnie. net.link.ether.bridge=1 net.link.ether.bridge_ipfw=1 net.link.ether.bridge_cfg=fxp0,xl0 Po zapamiętaniu zmian zrestartujemy system: #reboot

14 FreeBSD (cd.) Uruchomienie bridge a (cd.) net.link.ether.bridge_cfg: x -> lfxp0,xl0 net.link.ether.bridge_ipfw:0 -> 1 net.link.ether.bripdge: 0 -> 1

15 FreeBSD (cd.) Konfiguracja i kompilacja jądra systemu Uruchomienie bridge a Przygotowanie zasad filtracji pakietów Umieszczenie w strukturze sieci

16 Schemat układu Serwer Router 80/tcp 22/tcp 53/udp Bridge/Firewall PC1 PC2 PC3 xl0 fxp0 Firewall /24 PC PC PC

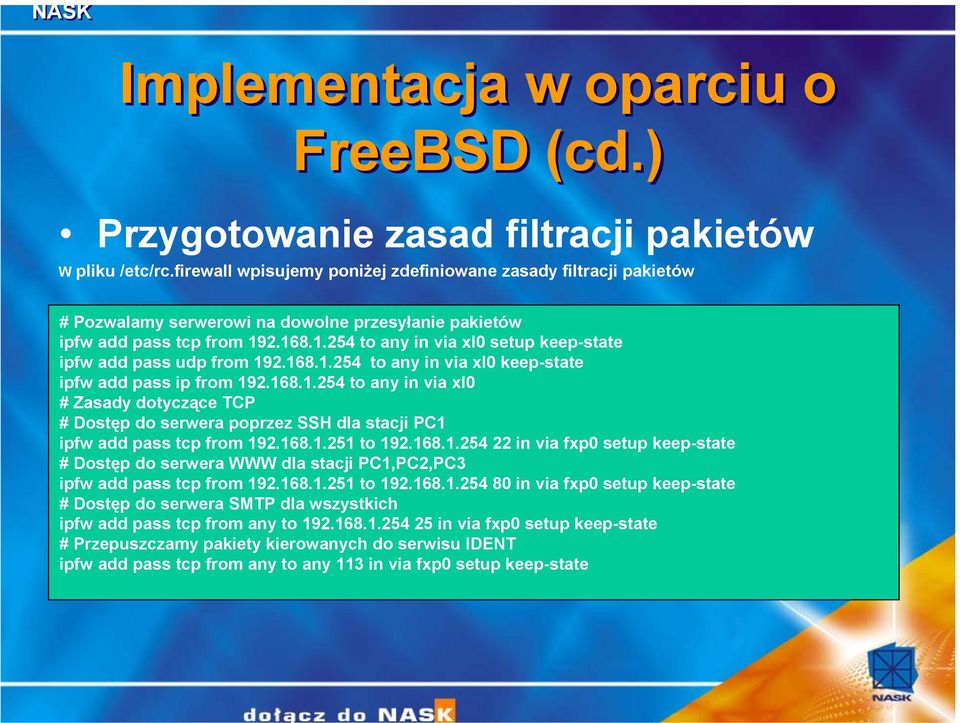

17 FreeBSD (cd.) Przygotowanie zasad filtracji pakietów W pliku /etc/rc.firewall wpisujemy poniżej zdefiniowane zasady filtracji pakietów # Pozwalamy serwerowi na dowolne przesyłanie pakietów ipfw add pass tcp from to any in via xl0 setup keep-state ipfw add pass udp from to any in via xl0 keep-state ipfw add pass ip from to any in via xl0 # Zasady dotyczące TCP # Dostęp do serwera poprzez SSH dla stacji PC1 ipfw add pass tcp from to in via fxp0 setup keep-state # Dostęp do serwera WWW dla stacji PC1,PC2,PC3 ipfw add pass tcp from to in via fxp0 setup keep-state # Dostęp do serwera SMTP dla wszystkich ipfw add pass tcp from any to in via fxp0 setup keep-state # Przepuszczamy pakiety kierowanych do serwisu IDENT ipfw add pass tcp from any to any 113 in via fxp0 setup keep-state

18 FreeBSD (cd.) Przygotowanie zasad filtracji pakietów(cd.) # Zasady dotyczące UDP # Pozwalamy na ruch do serwera DNS ipfw add pass udp from any to in via fxp0 keep-state # Zasady dotyczące ICMP # Przepuszczamy 'ping' ipfw add pass icmp from any to any icmptypes 8 keep-state # Przepuszczamy błędy generowane przez traceroute ipfw add pass icmp from any to any icmptypes 3 ipfw add pass icmp from any to any icmptypes 11 # Wszystkie inne pakiety są odrzucane ipfw add drop log all from any to any

19 FreeBSD (cd.) Konfiguracja dostępu administracyjnego Do tego celu możemy użyć lokalnie podłączonego monitora i klawiatury lub użyć portu szeregowego jako konsoli. W zależności od tego co kto lubi. Jak skonfigurować port szeregowy by mógł być użyty jako konsola we FreeBSD?

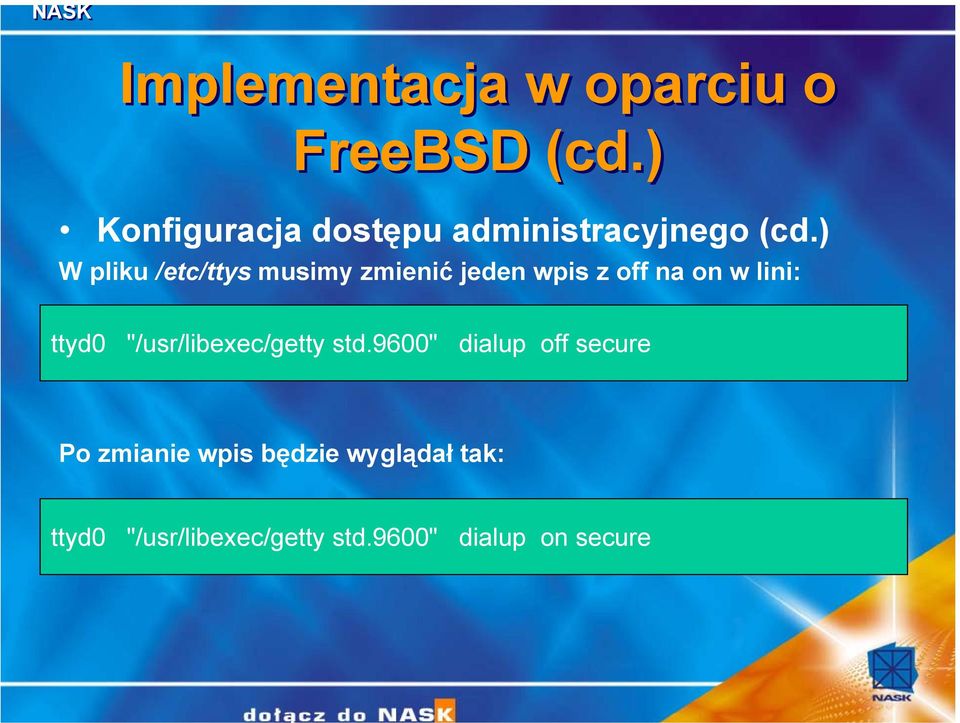

20 FreeBSD (cd.) Konfiguracja dostępu administracyjnego (cd.) W pliku /etc/ttys musimy zmienić jeden wpis z off na on w lini: ttyd0 "/usr/libexec/getty std.9600" dialup off secure Po zmianie wpis będzie wyglądał tak: ttyd0 "/usr/libexec/getty std.9600" dialup on secure

21 FreeBSD (cd.) Konfiguracja dostępu administracyjnego (cd.) W katalogu / musimy stworzyć plik o nazwie boot.config w którym umieszczamy wpis: -Dh Wpis ten pozwala na posiadanie konsoli zarówno na porcie szeregowym jak i poprzez podłączenie lokalne monitora i normalnej klawiatury do bridge/firewalla. W instalacji testowej konsola była poprowadzona poprzez okablowanie strukturalne na odległość 90,5 m przy prędkości 9600 bps

22 Kiedy stosować? Gdy potrzebujemy w sposób przezroczysty połączyć dwa lub więcej segmenty ethernetu W przypadku konieczności separacji stacji/serwisów w tym samym segmencie ethenetu Wszędzie tam gdzie ilość posiadanych adresów IP nie pozwala na stosowanie podziału na podsieci Obawiamy się bezpośredniego zdalnego ataku na firewall W przypadku dużego obciążenia ethernetu Ukrycia topologii sieci (nawet przed użytkownikami sieci wewnętrznej) Do celów testowych lub jako rozwiązanie przejściowe

23 Zalety i wady Zalety Przezroczysty dla warstwy IP Łatwa integracja z istniejącą infrastrukturą sieciową Niezastąpione rozwiązanie w przypadku niemożności zastosowania podziału na podsieci Element paranoidalny Wady Brak możliwości stosowania zewnętrznych systemów uwierzytelnienia Brak serwisów typu PROXY Brak NAT

24 Inne rozwiązania NetScreen Lucent Technologies CheckPoint (SecurePlatform lub Linux) FreeBSD OpenBSD Linux

25 Dziękuję Pytania? Janusz Janiszewski
