1 PROJEKT WYKONAWCZY WYKONANIE HYDROIZOLACJI ŚCIAN FUNDAMENTOWYCH BUDYNKU SZKOŁY PODSTAWOWEJ NR 10 CZĘSTOCHOWA, UL. OLSZTYŃSKA 28 Dz. Nr 5/7, 3/6 obręb Inwestor : GMINA MIASTA CZĘSTOCHOWA Częstochowa, ul. Śląska 11/13 Projektant : mgr inż. arch. Małgorzata Małasiewicz uprawn. 24/05/SLOKK/II mgr inż. arch. Tomasz Borowiecki uprawn. 20/05/SLOKK/II Częstochowa, VI.2011r.

2 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY II. CZĘŚĆ GRAFICZNA 1. Sytuacja 1: Rzut parteru 1:200

3 OPIS TECHNICZNY Przedmiotem inwestycji jest wykonanie hydroizolacji ścian fundamentowych oraz nowych podestów i schodów zewnętrznych Szkoły Podstawowej nr 10 w Częstochowie, ul. Olsztyńska 28 Inwestycja obejmuje : HYDROIZOLACJA ŚCIAN FUNDAMENTOWYCH I RENOWACJA COKOŁU 1 Odkopanie fundamentu do poziomu posadowienia ( odcinkami) z wyburzeniem podestów i schodów zewnętrznych 2 Usunięcie resztek starych izolacji i tynku, oczyszczenie 3 Iniekcja pozioma przeciwko wilgoci kapilarnej 4 Wykonanie fasety na ławie fundamentowej 5 Wykonanie tynku wyrównawczego 6 Ochrona strefy cokołowej 7 Hydroizolacje pionowe wg opisu 8 Klejenie płyt termoizolacyjnych 9 Zasypanie i zgęszczenie wykopów warstwami 10 Opaska ochronna wokół budynku - żwir 11 Schody i podesty zewnętrzne Ad.1 Ściany fundamentowe należy odsłonić (odkopać) aż do poziomu posadowienia budynku ( wykopy powinny być wykonywane odcinkami, chronić podłoże przed destabilizacją). Zagłębienie ścian fundamentowych wraz z ławą - na podstawie archiwalnej dokumentacji ocenia się na ok. 120 (do 180) cm poniżej poziomu terenu. Konieczność wyburzenia istniejących schodów i podestów zewnętrznych. Ad.2 Należy gruntownie usunąć stare izolacje i tynki aż do podłoża konstrukcyjnego (cegła, beton) - zakres: cała powierzchnia ścian fundamentowych i ław do poziomu terenu. Usunąć całkowicie tynki na cokole do wysokości 35cm (część nowa) i 75cm (część stara). Oczyścić podłoże z pyłu, resztek zaprawy i luźnych części

4 Ad.3 Iniekcja pozioma przeciw wilgoci kapilarnej W ścianach zewnętrznych wykonać iniekcję poziomą ścian przeciw wilgoci podciąganej kapilarnie. Przy wykonywaniu otworów należy uważać by znalazły się one ponad przyległą posadzką. Należy wykonać iniekcję zgodnie z wytycznymi producenta zastosowanych materiałów. Przykładowo rozwiązanie w technologii Remmers : W ścianach zewnętrznych wykonać iniekcję poziomą ścian przeciw wilgoci podciąganej kapilarnie preparatem Kiesol. Przy wykonywaniu otworów należy uważać by znalazły się one ponad przyległą posadzką. Schemat prac: wytyczenie i nawiercenie otworów, (rozstaw otworów iniekcyjnych cm) aplikacja niskociśnieniowa preparatu Kiesol, zamkniecie otworów po iniekcji suspensją. Zużycie preparatu iniekcyjnego Kiesol wynosi ok. 1,5 kg/mb na każde 10 cm grubości ściany ( np. ściana 40 cm ok. 6,0 kg/mb, ściana 75 cm ok. 11,5 kg/mb, ściana 90 cm ok. 13,5 kg/mb itp.). przypadku natrafienia na pustki w murze należy te miejsca oznaczyć i wypełnić wstępnie bezskurczową lekką suspensją Remmers Bohrlochsuspension wlewaną w otwory iniekcyjne. Po min. 3-dniach wykonać właściwą iniekcję preparatem KIESOL (ponownie nawiercając otwory). Na koniec otwory iniekcyjne zamknąć - ponownie używając półpłynnej suspensji Bohrlochsuspension Wykaz materiałów i ich przekrojowe zużycie Nazwa materiału Przeznaczenie zużycie uwagi Sulfatextschlamme Doszczelnienie pasa ok. 1,6 kg/mb iniekcji +/-25 cm Kiesol Iniekcja 6,0 kg/mb (ściana 40 cm) aplikacja niskociśnieniowa za pomocą pakerów Bohrlochsuspension Zamykanie pustek, wypełnianie otworów po iniekcji ok. 0,9 kg /mb (ściana 40 cm) Ad.4 Na styku ściany fundamentowej i odsadzki ławy należy wykonać fasetę wyoblającą ( promień fasety ok. 5 cm) dla doszczelnienia i łagodnego przejścia hydroizolacji ze ściany na ławę fundamentową. Przykładowo wg Remmers : Faseta z bezskurczowej zaprawy uszczelniającej Remmers Dichtspachtel doszczelnia styk i zapewnia łagodne przejście głównej hydroizolacji ze ściany na ławę fundamentową. Warstwę sczepną pod fasetę stanowią materiał gruntujący Kiesol i szlam Remmers Sulfatexschlamme. Fasetę wykonuje się na świeżej warstwie sczepnej zabudowując zaprawę Dichtspachtel przygotowaną w konsystencji

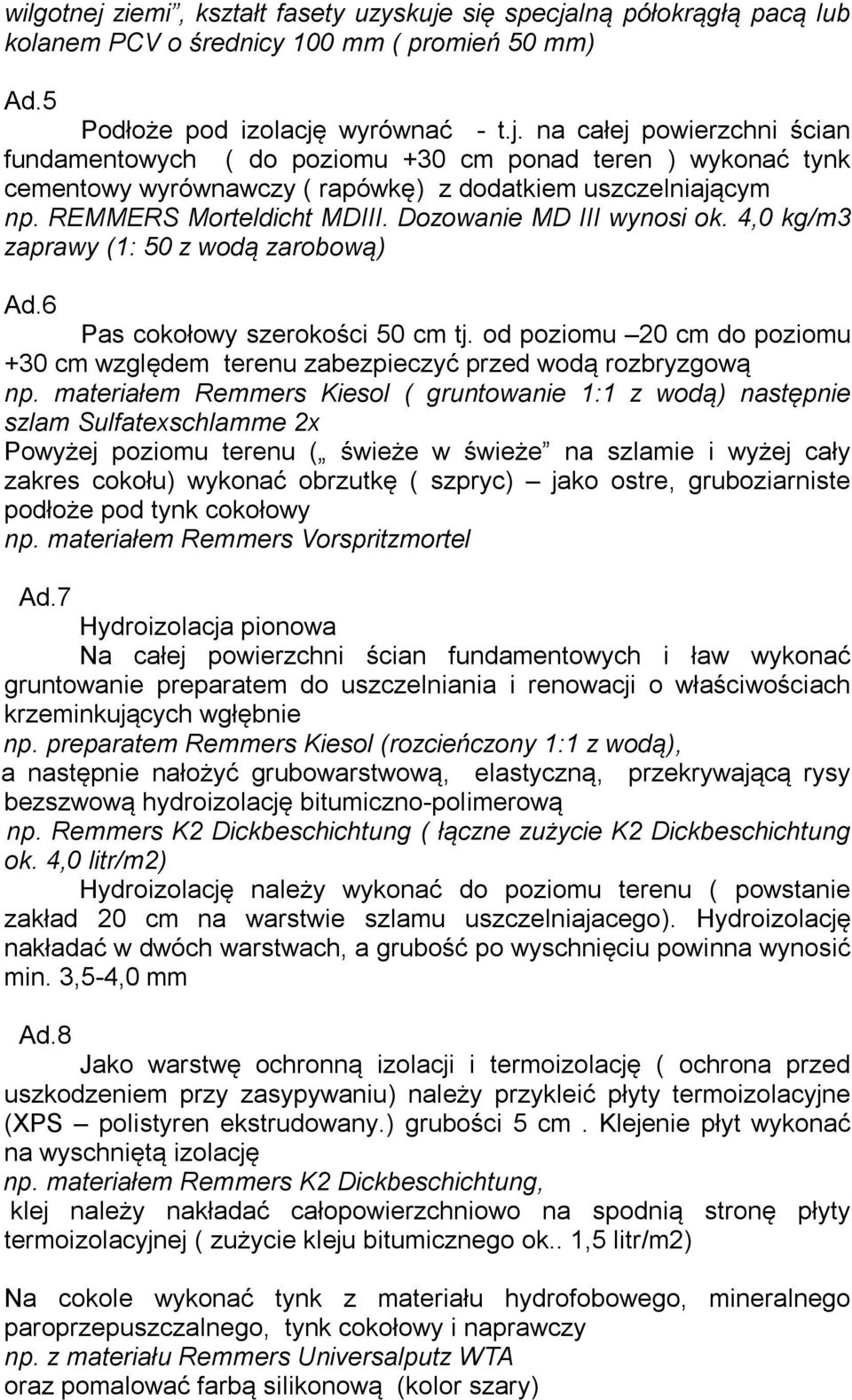

5 wilgotnej ziemi, kształt fasety uzyskuje się specjalną półokrągłą pacą lub kolanem PCV o średnicy 100 mm ( promień 50 mm) Ad.5 Podłoże pod izolację wyrównać - t.j. na całej powierzchni ścian fundamentowych ( do poziomu +30 cm ponad teren ) wykonać tynk cementowy wyrównawczy ( rapówkę) z dodatkiem uszczelniającym np. REMMERS Morteldicht MDIII. Dozowanie MD III wynosi ok. 4,0 kg/m3 zaprawy (1: 50 z wodą zarobową) Ad.6 Pas cokołowy szerokości 50 cm tj. od poziomu 20 cm do poziomu +30 cm względem terenu zabezpieczyć przed wodą rozbryzgową np. materiałem Remmers Kiesol ( gruntowanie 1:1 z wodą) następnie szlam Sulfatexschlamme 2x Powyżej poziomu terenu ( świeże w świeże na szlamie i wyżej cały zakres cokołu) wykonać obrzutkę ( szpryc) jako ostre, gruboziarniste podłoże pod tynk cokołowy np. materiałem Remmers Vorspritzmortel Ad.7 Hydroizolacja pionowa Na całej powierzchni ścian fundamentowych i ław wykonać gruntowanie preparatem do uszczelniania i renowacji o właściwościach krzeminkujących wgłębnie np. preparatem Remmers Kiesol (rozcieńczony 1:1 z wodą), a następnie nałożyć grubowarstwową, elastyczną, przekrywającą rysy bezszwową hydroizolację bitumiczno-polimerową np. Remmers K2 Dickbeschichtung ( łączne zużycie K2 Dickbeschichtung ok. 4,0 litr/m2) Hydroizolację należy wykonać do poziomu terenu ( powstanie zakład 20 cm na warstwie szlamu uszczelniajacego). Hydroizolację nakładać w dwóch warstwach, a grubość po wyschnięciu powinna wynosić min. 3,5-4,0 mm Ad.8 Jako warstwę ochronną izolacji i termoizolację ( ochrona przed uszkodzeniem przy zasypywaniu) należy przykleić płyty termoizolacyjne (XPS polistyren ekstrudowany.) grubości 5 cm. Klejenie płyt wykonać na wyschniętą izolację np. materiałem Remmers K2 Dickbeschichtung, klej należy nakładać całopowierzchniowo na spodnią stronę płyty termoizolacyjnej ( zużycie kleju bitumicznego ok.. 1,5 litr/m2) Na cokole wykonać tynk z materiału hydrofobowego, mineralnego paroprzepuszczalnego, tynk cokołowy i naprawczy np. z materiału Remmers Universalputz WTA oraz pomalować farbą silikonową (kolor szary)

6 np. Remmers Silikonfarbe SF Cokół zabezpieczyć obróbka blacharską (blacha powlekana w kolorze szarym) Wykaz materiałów i ich przekrojowe zużycie Nazwa materiału Przeznaczenie zużycie uwagi Dichtspachtel faseta - na odsadzce 1,6 kg/mb fasety ławy fundamentowej Sulfatextschlamme faseta - na odsadzce ławy fundamentowej ok. 1,0 kg/mb fasety Morteldicht MDIII domieszka do tynku wyrównawczego ok. 4,0 kg/m 3 zaprawy ( rapówki) Kiesol Gruntowanie ścian i ławy 0,10 kg/m2 Kiesol z wodą 1:1 K2 Dickbeschichtung K2 Dickbeschichtung Sulfatextschlamme Elastyczna hydroizolacja bitumiczna pionowa klejenie płyt izolacji termicznej Hydroizolacja mineralna w strefie cokołu 4,0 litr/m2 1,5 litr/m2 ok. 1,6 kg/mb cokołu ( 3,2 kg/m2) Cokół - zakres od 20 cm / +30 cm względem terenu Vorspritzmortel obrzutka ok. 4,0 kg/m2 Cokół - zakres od 0,0 Universalputz + Silikonfarbe SF Tynk cokołowy + farba kolor szary ok. 24,0 kg/m2( grubość 2 cm) względem terenu Cokół - zakres od 0,0 względem terenu Ad.9 Zasypanie i zgęszczenie wykopów warstwami Ad.10 Wykonanie opaski ochronej wokół budynku - żwir płukany na geowłókninie (z wywinięciem), grubość opaski 10-15cm, szerokość 50-70cm, z obrzeżem z krawężnika betonowego Ad.11 Wyburzone schody i podesty zewnętrzne należy wykonać ponownie z kostki brukowej (kolor rudy) na podbudowie z chudego betonu (gr. 10cm) oraz + izolacja - folia hydroizolacyjna gr. 2mm + warstwa z kruszywa naturalnego - piasku - gr. 15cm po zagęszczeniu. Podesty i schody ze spadkiem od budynku ~ 1,5% Podest wejściowy : gruzobeton z wylewką, folia budowlana, płyta betonowa 10cm B20 zbrojona ze spadkiem 1,5-2%, folia budowlana

7 płynna, granit 3cm szary (np. Strzegom) z powierzchnią paloną antypoślizgową. Podest zdylatowany od budynku i uszczelniony. (Można w podeście przewidzieć miejsce na wycieraczkę) Poszczególne elementy hydroizolacji powinny być ze sobą powiązane. Przy wykonywaniu prac należy przestrzegać zaleceń instrukcji technicznych materiałów, reguł BHP i sztuki budowlanej. DANE LICZBOWE : SCHODY I PODESTY ZEWNĘTRZNE ~8, m² DŁUGOŚĆ ŚCIAN ZEWNĘTRZNYCH ~224m DŁUGOŚĆ I WYSOKOŚĆ COKOŁÓW ~ 65.1m / m/0.35 UWAGA! WYMIARY SPRAWDZIĆ NA BUDOWIE opracowała : arch. M.Małasiewicz
