Komory klimatyczne i temperaturowe serii AR Od 220 do 1100 litrów

Transkrypt

1 Komory klimatyczne i temperaturowe serii AR Od 220 do litrów

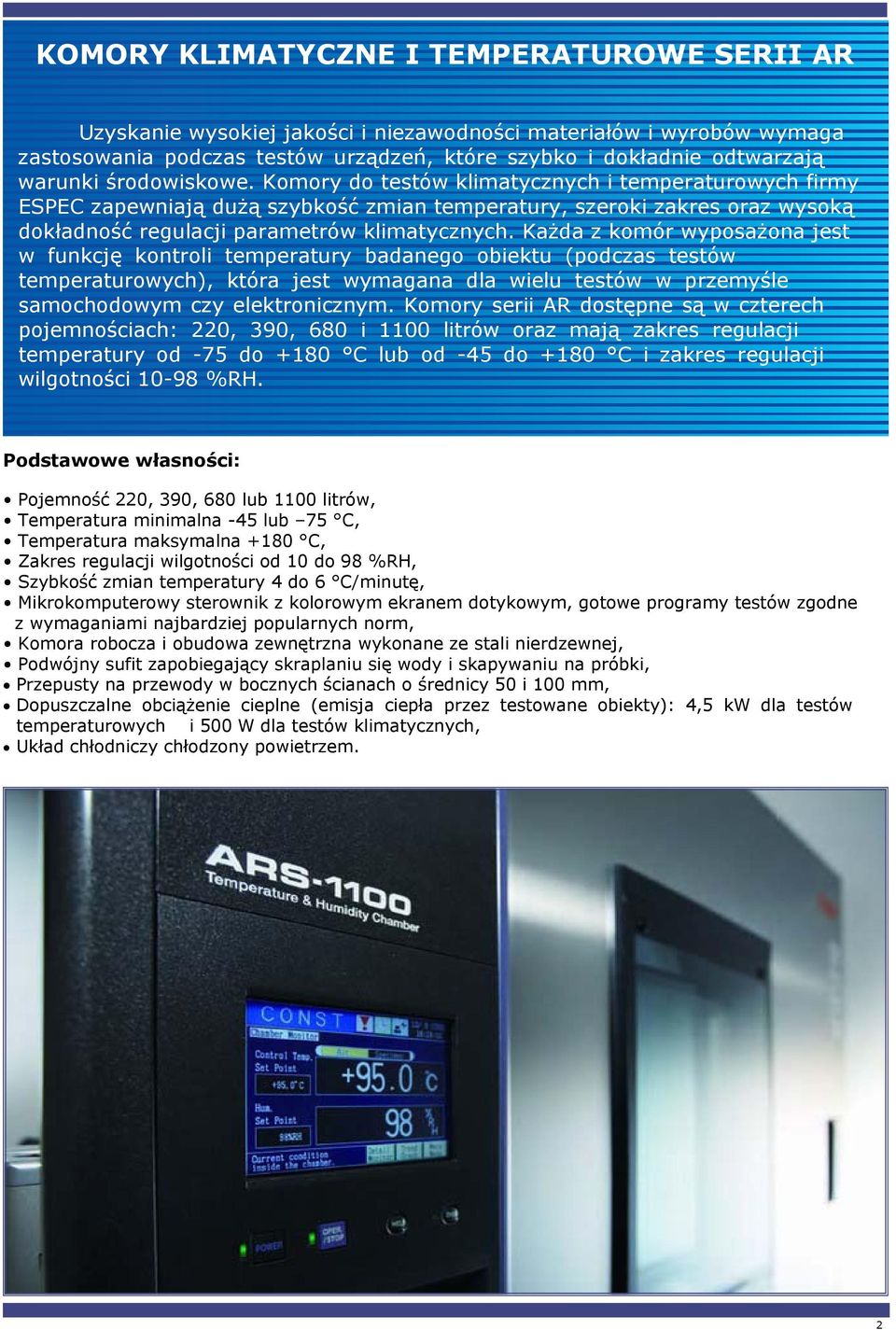

2 KOMORY KLIMATYCZNE I TEMPERATUROWE SERII AR Uzyskanie wysokiej jakości i niezawodności materiałów i wyrobów wymaga zastosowania podczas testów urządzeń, które szybko i dokładnie odtwarzają warunki środowiskowe. Komory do testów klimatycznych i temperaturowych firmy ESPEC zapewniają dużą szybkość zmian temperatury, szeroki zakres oraz wysoką dokładność regulacji parametrów klimatycznych. Każda z komór wyposażona jest w funkcję kontroli temperatury badanego obiektu (podczas testów temperaturowych), która jest wymagana dla wielu testów w przemyśle samochodowym czy elektronicznym. Komory serii AR dostępne są w czterech pojemnościach: 220, 390, 680 i litrów oraz mają zakres regulacji temperatury od -75 do +180 C lub od -45 do +180 C i zakres regulacji wilgotności %RH. Podstawowe własności: Pojemność 220, 390, 680 lub litrów, Temperatura minimalna -45 lub 75 C, Temperatura maksymalna +180 C, Zakres regulacji wilgotności od 10 do 98 %RH, Szybkość zmian temperatury 4 do 6 C/minutę, Mikrokomputerowy sterownik z kolorowym ekranem dotykowym, gotowe programy testów zgodne z wymaganiami najbardziej popularnych norm, Komora robocza i obudowa zewnętrzna wykonane ze stali nierdzewnej, Podwójny sufit zapobiegający skraplaniu się wody i skapywaniu na próbki, Przepusty na przewody w bocznych ścianach o średnicy 50 i 100 mm, Dopuszczalne obciążenie cieplne (emisja ciepła przez testowane obiekty): 4,5 kw dla testów temperaturowych i 500 W dla testów klimatycznych, Układ chłodniczy chłodzony powietrzem. 2

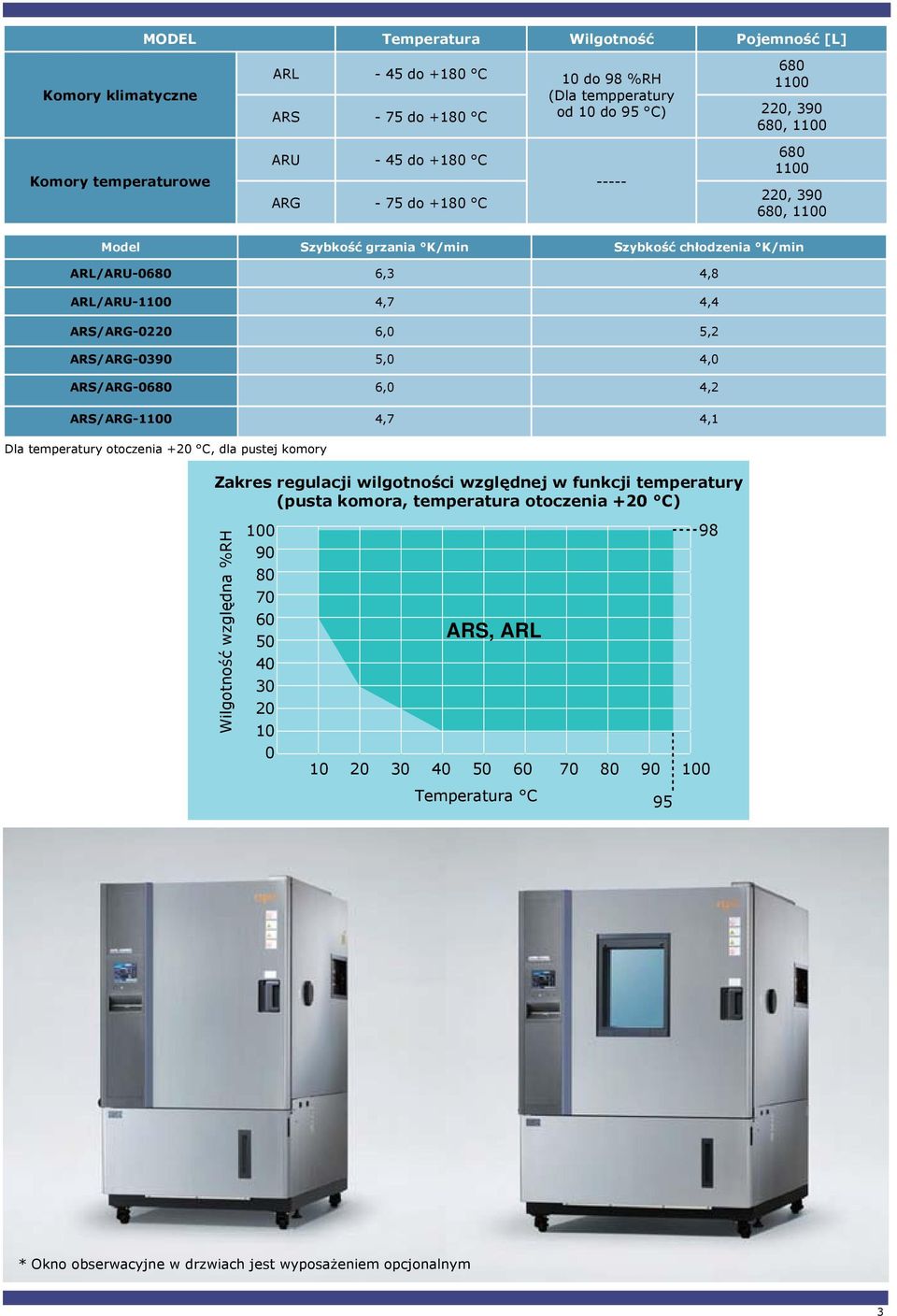

3 MODEL Temperatura Wilgotność Pojemność [L] Komory klimatyczne Komory temperaturowe ARL - 45 do +180 C 10 do 98 %RH (Dla tempperatury ARS - 75 do +180 C od 10 do 95 C) ARU - 45 do +180 C ARG - 75 do +180 C , , , , Model Szybkość grzania K/min Szybkość chłodzenia K/min ARL/ARU ,3 4,8 ARL/ARU- 4,7 4,4 ARS/ARG ,0 5,2 ARS/ARG ,0 4,0 ARS/ARG ,0 4,2 ARS/ARG- 4,7 4,1 Dla temperatury otoczenia +20 C, dla pustej komory Zakres regulacji wilgotności względnej w funkcji temperatury (pusta komora, temperatura otoczenia +20 C) Wilgotność względna %RH ARS, ARL Temperatura C * Okno obserwacyjne w drzwiach jest wyposażeniem opcjonalnym 3

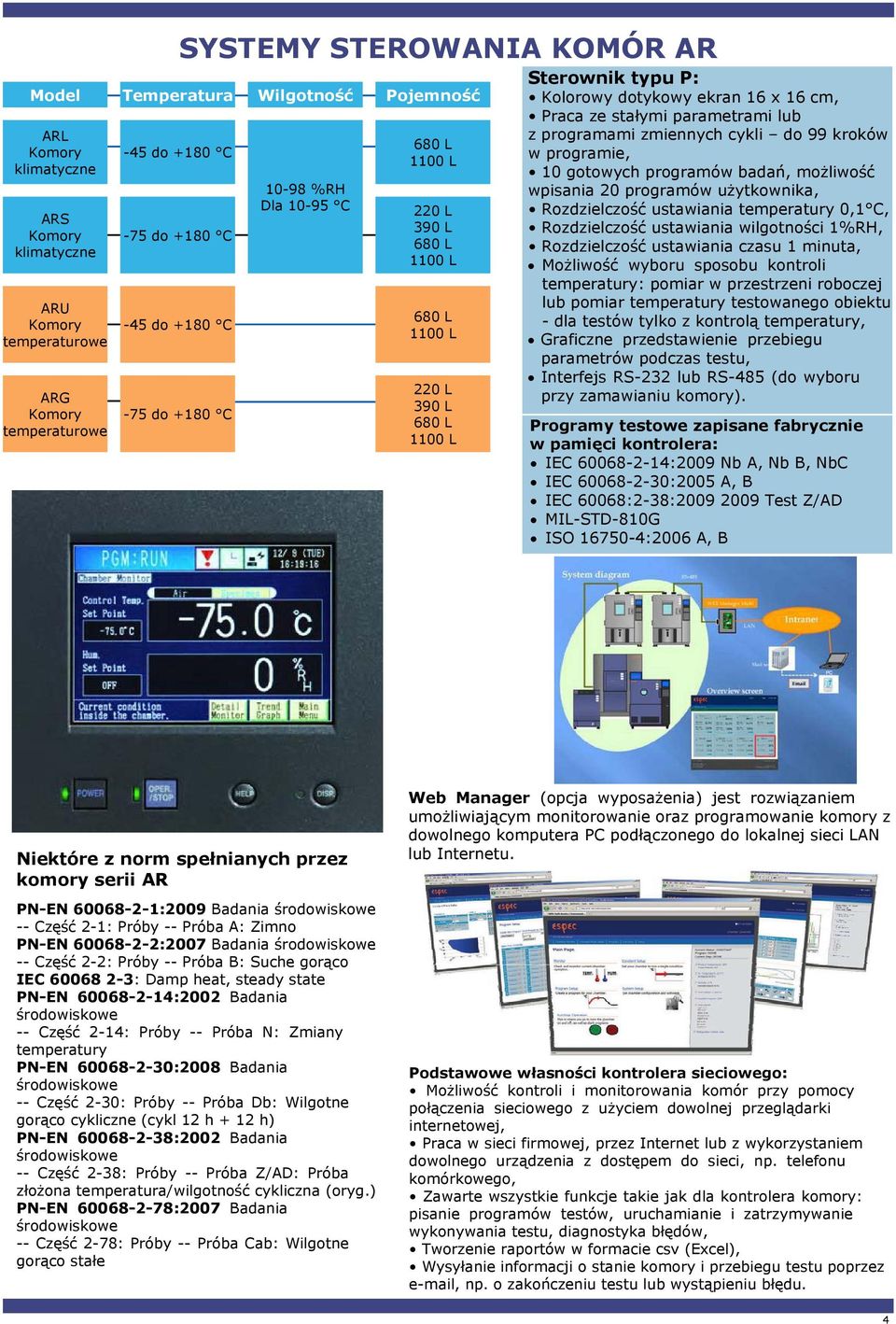

4 SYSTEMY STEROWANIA KOMÓR AR Model Temperatura Wilgotność Pojemność ARL Komory klimatyczne ARS Komory klimatyczne ARU Komory temperaturowe ARG Komory temperaturowe -45 do +180 C -75 do +180 C -45 do +180 C -75 do +180 C %RH Dla C 680 L L 220 L 390 L 680 L L 680 L L 220 L 390 L 680 L L Sterownik typu P: Kolorowy dotykowy ekran 16 x 16 cm, Praca ze stałymi parametrami lub z programami zmiennych cykli do 99 kroków w programie, 10 gotowych programów badań, możliwość wpisania 20 programów użytkownika, Rozdzielczość ustawiania temperatury 0,1 C, Rozdzielczość ustawiania wilgotności 1%RH, Rozdzielczość ustawiania czasu 1 minuta, Możliwość wyboru sposobu kontroli temperatury: pomiar w przestrzeni roboczej lub pomiar temperatury testowanego obiektu - dla testów tylko z kontrolą temperatury, Graficzne przedstawienie przebiegu parametrów podczas testu, Interfejs RS-232 lub RS-485 (do wyboru przy zamawianiu komory). Programy testowe zapisane fabrycznie w pamięci kontrolera: IEC :2009 Nb A, Nb B, NbC IEC :2005 A, B IEC 60068:2-38: Test Z/AD MIL-STD-810G ISO :2006 A, B Niektóre z norm spełnianych przez komory serii AR PN-EN :2009 Badania środowiskowe -- Część 2-1: Próby -- Próba A: Zimno PN-EN :2007 Badania środowiskowe -- Część 2-2: Próby -- Próba B: Suche gorąco IEC : Damp heat, steady state PN-EN :2002 Badania środowiskowe -- Część 2-14: Próby -- Próba N: Zmiany temperatury PN-EN :2008 Badania środowiskowe -- Część 2-30: Próby -- Próba Db: Wilgotne gorąco cykliczne (cykl 12 h + 12 h) PN-EN :2002 Badania środowiskowe -- Część 2-38: Próby -- Próba Z/AD: Próba złożona temperatura/wilgotność cykliczna (oryg.) PN-EN :2007 Badania środowiskowe -- Część 2-78: Próby -- Próba Cab: Wilgotne gorąco stałe Web Manager (opcja wyposażenia) jest rozwiązaniem umożliwiającym monitorowanie oraz programowanie komory z dowolnego komputera PC podłączonego do lokalnej sieci LAN lub Internetu. Podstawowe własności kontrolera sieciowego: Możliwość kontroli i monitorowania komór przy pomocy połączenia sieciowego z użyciem dowolnej przeglądarki internetowej, Praca w sieci firmowej, przez Internet lub z wykorzystaniem dowolnego urządzenia z dostępem do sieci, np. telefonu komórkowego, Zawarte wszystkie funkcje takie jak dla kontrolera komory: pisanie programów testów, uruchamianie i zatrzymywanie wykonywania testu, diagnostyka błędów, Tworzenie raportów w formacie csv (Excel), Wysyłanie informacji o stanie komory i przebiegu testu poprzez , np. o zakończeniu testu lub wystąpieniu błędu. 4

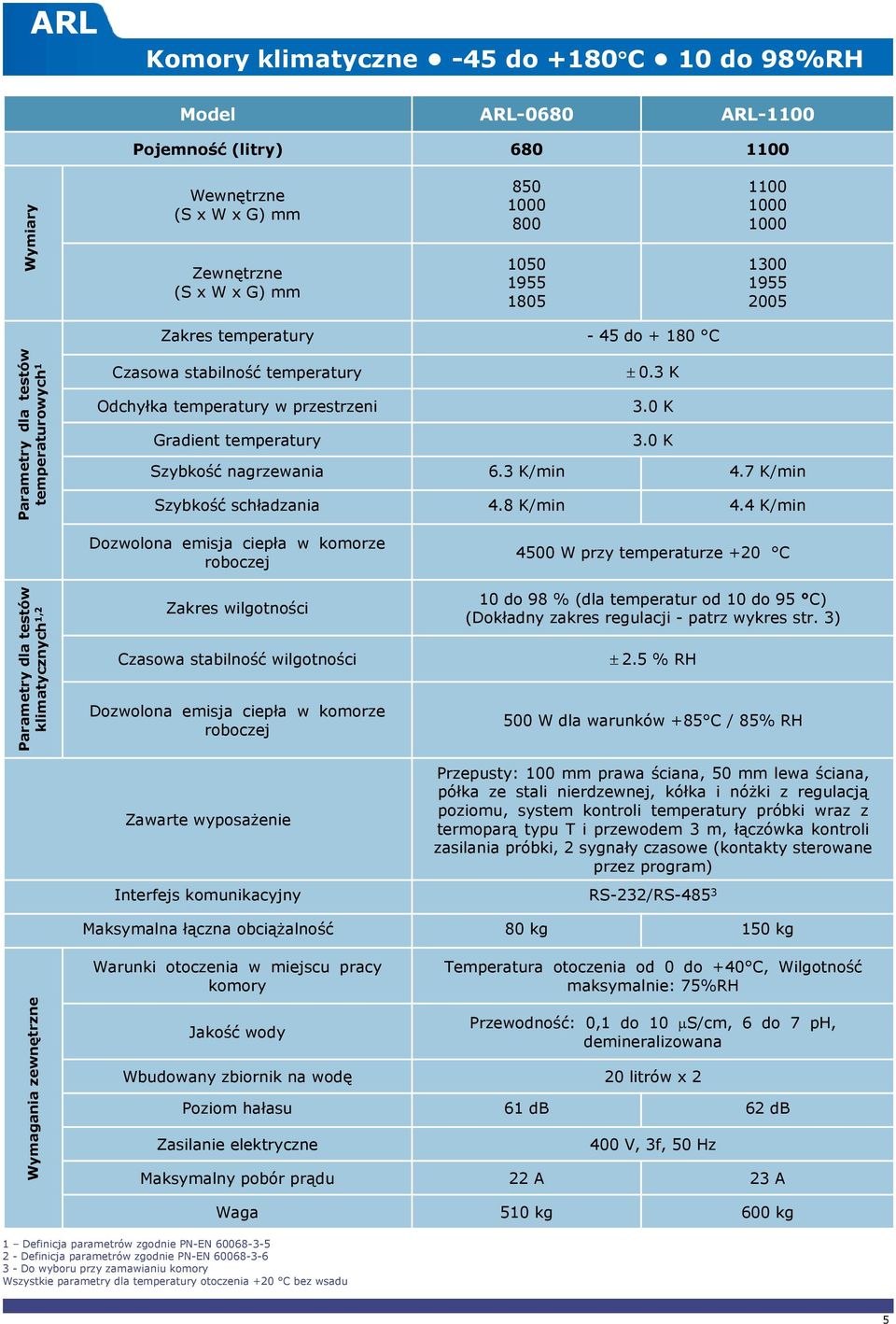

5 Wymagania zewnętrzne ARL Komory klimatyczne -45 do +180 C 10 do 98%RH Model ARL-0680 ARL- Pojemność (litry) 680 Wymiary Wewnętrzne Zewnętrzne Zakres temperatury - 45 do C temperaturowych 1 Czasowa stabilność temperatury ± 0.3 K Odchyłka temperatury w przestrzeni Gradient temperatury Szybkość nagrzewania 6.3 K/min 4.7 K/min Szybkość schładzania 4.8 K/min 4.4 K/min klimatycznych 1,2 roboczej Zakres wilgotności Czasowa stabilność wilgotności roboczej Zawarte wyposażenie 4500 W przy temperaturze +20 C 10 do 98 % (dla temperatur od 10 do 95 C) (Dokładny zakres regulacji - patrz wykres str. 3) ± 2.5 % RH 500 W dla warunków +85 C / 85% RH Przepusty: 100 mm prawa ściana, 50 mm lewa ściana, półka ze stali nierdzewnej, kółka i nóżki z regulacją poziomu, system kontroli temperatury próbki wraz z termoparą typu T i przewodem 3 m, łączówka kontroli zasilania próbki, 2 sygnały czasowe (kontakty sterowane przez program) Interfejs komunikacyjny RS-232/RS Maksymalna łączna obciążalność 80 kg 150 kg Warunki otoczenia w miejscu pracy komory Temperatura otoczenia od 0 do +40 C, Wilgotność maksymalnie: 75%RH Jakość wody Przewodność: 0,1 do 10 μs/cm, 6 do 7 ph, demineralizowana Wbudowany zbiornik na wodę 20 litrów x 2 Poziom hałasu 61 db 62 db Zasilanie elektryczne 400 V, 3f, 50 Hz Maksymalny pobór prądu 22 A 23 A 1 Definicja parametrów zgodnie PN-EN Definicja parametrów zgodnie PN-EN Do wyboru przy zamawianiu komory Wszystkie parametry dla temperatury otoczenia +20 C bez wsadu Waga 510 kg 600 kg 5

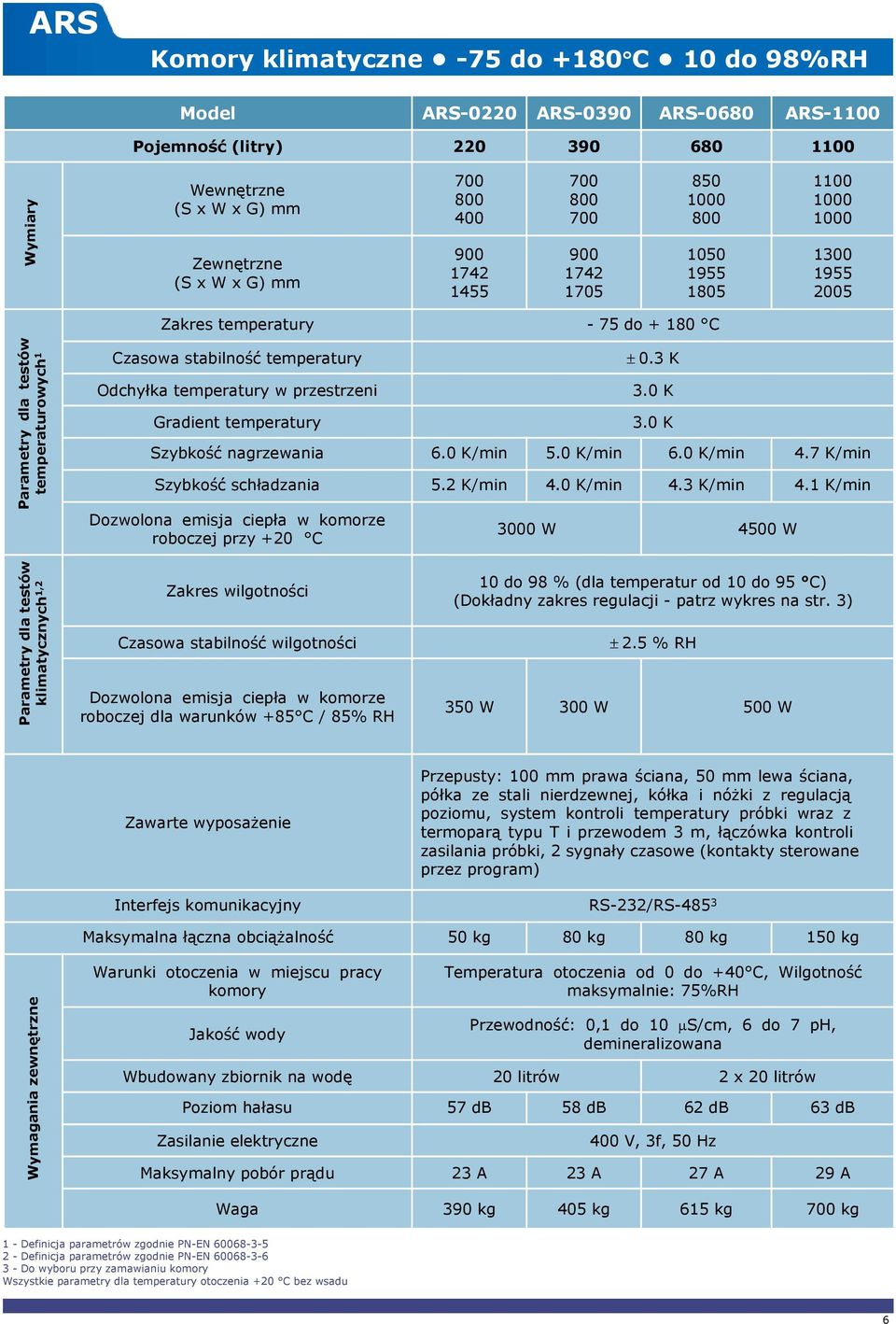

6 Wymagania zewnętrzne ARS Komory klimatyczne -75 do +180 C 10 do 98%RH Model ARS-0220 ARS-0390 ARS-0680 ARS- Pojemność (litry) Wymiary Wewnętrzne Zewnętrzne Zakres temperatury - 75 do C temperaturowych 1 Czasowa stabilność temperatury Odchyłka temperatury w przestrzeni Gradient temperatury ± 0.3 K Szybkość nagrzewania 6.0 K/min 5.0 K/min 6.0 K/min 4.7 K/min Szybkość schładzania 5.2 K/min 4.0 K/min 4.3 K/min 4.1 K/min roboczej przy +20 C 3000 W 4500 W klimatycznych 1,2 Zakres wilgotności Czasowa stabilność wilgotności roboczej dla warunków +85 C / 85% RH 10 do 98 % (dla temperatur od 10 do 95 C) (Dokładny zakres regulacji - patrz wykres na str. 3) ± 2.5 % RH 350 W 300 W 500 W Zawarte wyposażenie Przepusty: 100 mm prawa ściana, 50 mm lewa ściana, półka ze stali nierdzewnej, kółka i nóżki z regulacją poziomu, system kontroli temperatury próbki wraz z termoparą typu T i przewodem 3 m, łączówka kontroli zasilania próbki, 2 sygnały czasowe (kontakty sterowane przez program) Interfejs komunikacyjny RS-232/RS Maksymalna łączna obciążalność 50 kg 80 kg 80 kg 150 kg Warunki otoczenia w miejscu pracy komory Temperatura otoczenia od 0 do +40 C, Wilgotność maksymalnie: 75%RH Jakość wody Przewodność: 0,1 do 10 μs/cm, 6 do 7 ph, demineralizowana Wbudowany zbiornik na wodę 20 litrów 2 x 20 litrów Poziom hałasu 57 db 58 db 62 db 63 db Zasilanie elektryczne 400 V, 3f, 50 Hz Maksymalny pobór prądu 23 A 23 A 27 A 29 A Waga 390 kg 405 kg 615 kg kg 1 - Definicja parametrów zgodnie PN-EN Definicja parametrów zgodnie PN-EN Do wyboru przy zamawianiu komory Wszystkie parametry dla temperatury otoczenia +20 C bez wsadu 6

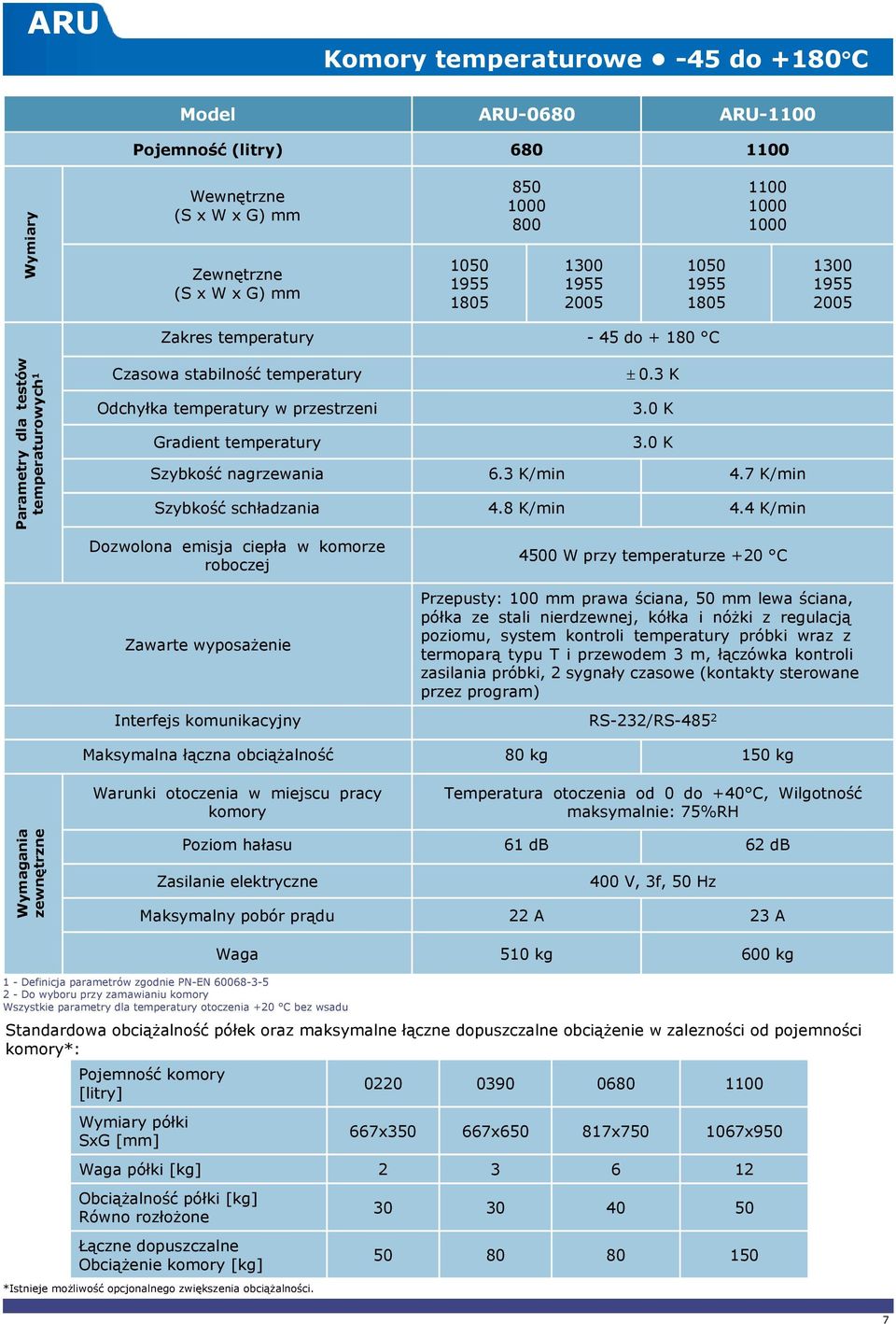

7 Wymagania zewnętrzne ARU Komory temperaturowe -45 do +180 C Model ARU-0680 ARU- Pojemność (litry) 680 Wymiary Wewnętrzne Zewnętrzne Zakres temperatury - 45 do C temperaturowych 1 Czasowa stabilność temperatury Odchyłka temperatury w przestrzeni Gradient temperatury ± 0.3 K Szybkość nagrzewania 6.3 K/min 4.7 K/min Szybkość schładzania 4.8 K/min 4.4 K/min roboczej 4500 W przy temperaturze +20 C Zawarte wyposażenie Przepusty: 100 mm prawa ściana, 50 mm lewa ściana, półka ze stali nierdzewnej, kółka i nóżki z regulacją poziomu, system kontroli temperatury próbki wraz z termoparą typu T i przewodem 3 m, łączówka kontroli zasilania próbki, 2 sygnały czasowe (kontakty sterowane przez program) Interfejs komunikacyjny RS-232/RS Maksymalna łączna obciążalność 80 kg 150 kg Warunki otoczenia w miejscu pracy komory Temperatura otoczenia od 0 do +40 C, Wilgotność maksymalnie: 75%RH Poziom hałasu 61 db 62 db Zasilanie elektryczne 400 V, 3f, 50 Hz Maksymalny pobór prądu 22 A 23 A 1 - Definicja parametrów zgodnie PN-EN Do wyboru przy zamawianiu komory Wszystkie parametry dla temperatury otoczenia +20 C bez wsadu Waga 510 kg 600 kg Standardowa obciążalność półek oraz maksymalne łączne dopuszczalne obciążenie w zalezności od pojemności komory*: Pojemność komory [litry] Wymiary półki SxG [mm] 667x x x x950 Waga półki [kg] Obciążalność półki [kg] Równo rozłożone Łączne dopuszczalne Obciążenie komory [kg] *Istnieje możliwość opcjonalnego zwiększenia obciążalności

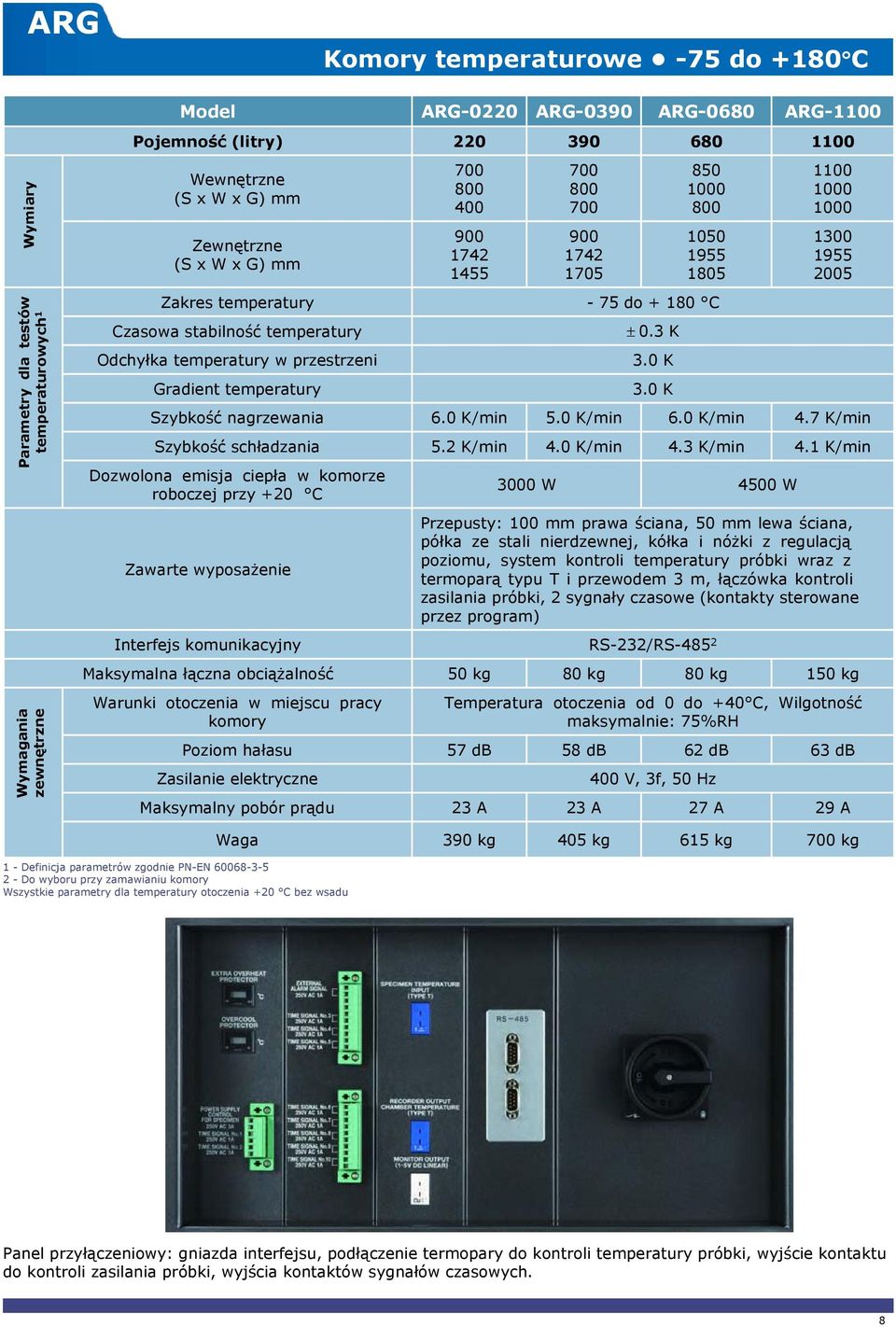

8 Wymagania zewnętrzne ARG Komory temperaturowe -75 do +180 C Model ARG-0220 ARG-0390 ARG-0680 ARG- Pojemność (litry) Wymiary temperaturowych 1 Wewnętrzne Zewnętrzne Zakres temperatury - 75 do C Czasowa stabilność temperatury Odchyłka temperatury w przestrzeni Gradient temperatury ± 0.3 K Szybkość nagrzewania 6.0 K/min 5.0 K/min 6.0 K/min 4.7 K/min Szybkość schładzania 5.2 K/min 4.0 K/min 4.3 K/min 4.1 K/min roboczej przy +20 C Zawarte wyposażenie 3000 W 4500 W Przepusty: 100 mm prawa ściana, 50 mm lewa ściana, półka ze stali nierdzewnej, kółka i nóżki z regulacją poziomu, system kontroli temperatury próbki wraz z termoparą typu T i przewodem 3 m, łączówka kontroli zasilania próbki, 2 sygnały czasowe (kontakty sterowane przez program) Interfejs komunikacyjny RS-232/RS Maksymalna łączna obciążalność 50 kg 80 kg 80 kg 150 kg Warunki otoczenia w miejscu pracy komory Temperatura otoczenia od 0 do +40 C, Wilgotność maksymalnie: 75%RH Poziom hałasu 57 db 58 db 62 db 63 db Zasilanie elektryczne 400 V, 3f, 50 Hz Maksymalny pobór prądu 23 A 23 A 27 A 29 A 1 - Definicja parametrów zgodnie PN-EN Do wyboru przy zamawianiu komory Wszystkie parametry dla temperatury otoczenia +20 C bez wsadu Waga 390 kg 405 kg 615 kg kg Panel przyłączeniowy: gniazda interfejsu, podłączenie termopary do kontroli temperatury próbki, wyjście kontaktu do kontroli zasilania próbki, wyjścia kontaktów sygnałów czasowych. 8

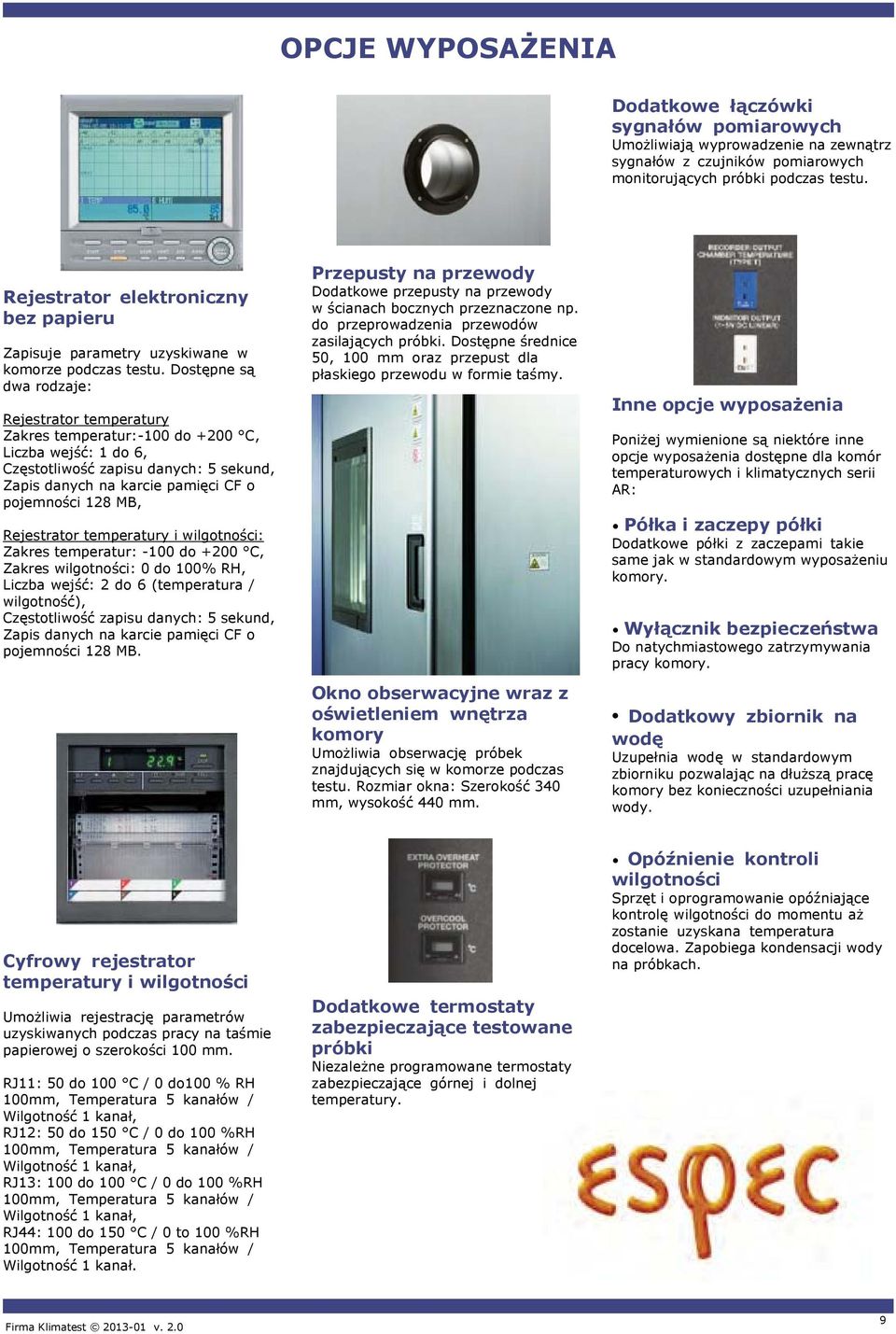

9 OPCJE WYPOSAŻENIA Dodatkowe łączówki sygnałów pomiarowych Umożliwiają wyprowadzenie na zewnątrz sygnałów z czujników pomiarowych monitorujących próbki podczas testu. Rejestrator elektroniczny bez papieru Zapisuje parametry uzyskiwane w komorze podczas testu. Dostępne są dwa rodzaje: Rejestrator temperatury Zakres temperatur:-100 do +200 C, Liczba wejść: 1 do 6, Częstotliwość zapisu danych: 5 sekund, Zapis danych na karcie pamięci CF o pojemności 128 MB, Rejestrator temperatury i wilgotności: Zakres temperatur: -100 do +200 C, Zakres wilgotności: 0 do 100% RH, Liczba wejść: 2 do 6 (temperatura / wilgotność), Częstotliwość zapisu danych: 5 sekund, Zapis danych na karcie pamięci CF o pojemności 128 MB. Przepusty na przewody Dodatkowe przepusty na przewody w ścianach bocznych przeznaczone np. do przeprowadzenia przewodów zasilających próbki. Dostępne średnice 50, 100 mm oraz przepust dla płaskiego przewodu w formie taśmy. Okno obserwacyjne wraz z oświetleniem wnętrza komory Umożliwia obserwację próbek znajdujących się w komorze podczas testu. Rozmiar okna: Szerokość 340 mm, wysokość 440 mm. Inne opcje wyposażenia Poniżej wymienione są niektóre inne opcje wyposażenia dostępne dla komór temperaturowych i klimatycznych serii AR: Półka i zaczepy półki Dodatkowe półki z zaczepami takie same jak w standardowym wyposażeniu komory. Wyłącznik bezpieczeństwa Do natychmiastowego zatrzymywania pracy komory. Dodatkowy zbiornik na wodę Uzupełnia wodę w standardowym zbiorniku pozwalając na dłuższą pracę komory bez konieczności uzupełniania wody. Cyfrowy rejestrator temperatury i wilgotności Umożliwia rejestrację parametrów uzyskiwanych podczas pracy na taśmie papierowej o szerokości 100 mm. RJ11: 50 do 100 C / 0 do100 % RH 100mm, Temperatura 5 kanałów / Wilgotność 1 kanał, RJ12: 50 do 150 C / 0 do 100 %RH 100mm, Temperatura 5 kanałów / Wilgotność 1 kanał, RJ13: 100 do 100 C / 0 do 100 %RH 100mm, Temperatura 5 kanałów / Wilgotność 1 kanał, RJ44: 100 do 150 C / 0 to 100 %RH 100mm, Temperatura 5 kanałów / Wilgotność 1 kanał. Dodatkowe termostaty zabezpieczające testowane próbki Niezależne programowane termostaty zabezpieczające górnej i dolnej temperatury. Opóźnienie kontroli wilgotności Sprzęt i oprogramowanie opóźniające kontrolę wilgotności do momentu aż zostanie uzyskana temperatura docelowa. Zapobiega kondensacji wody na próbkach. Firma Klimatest v

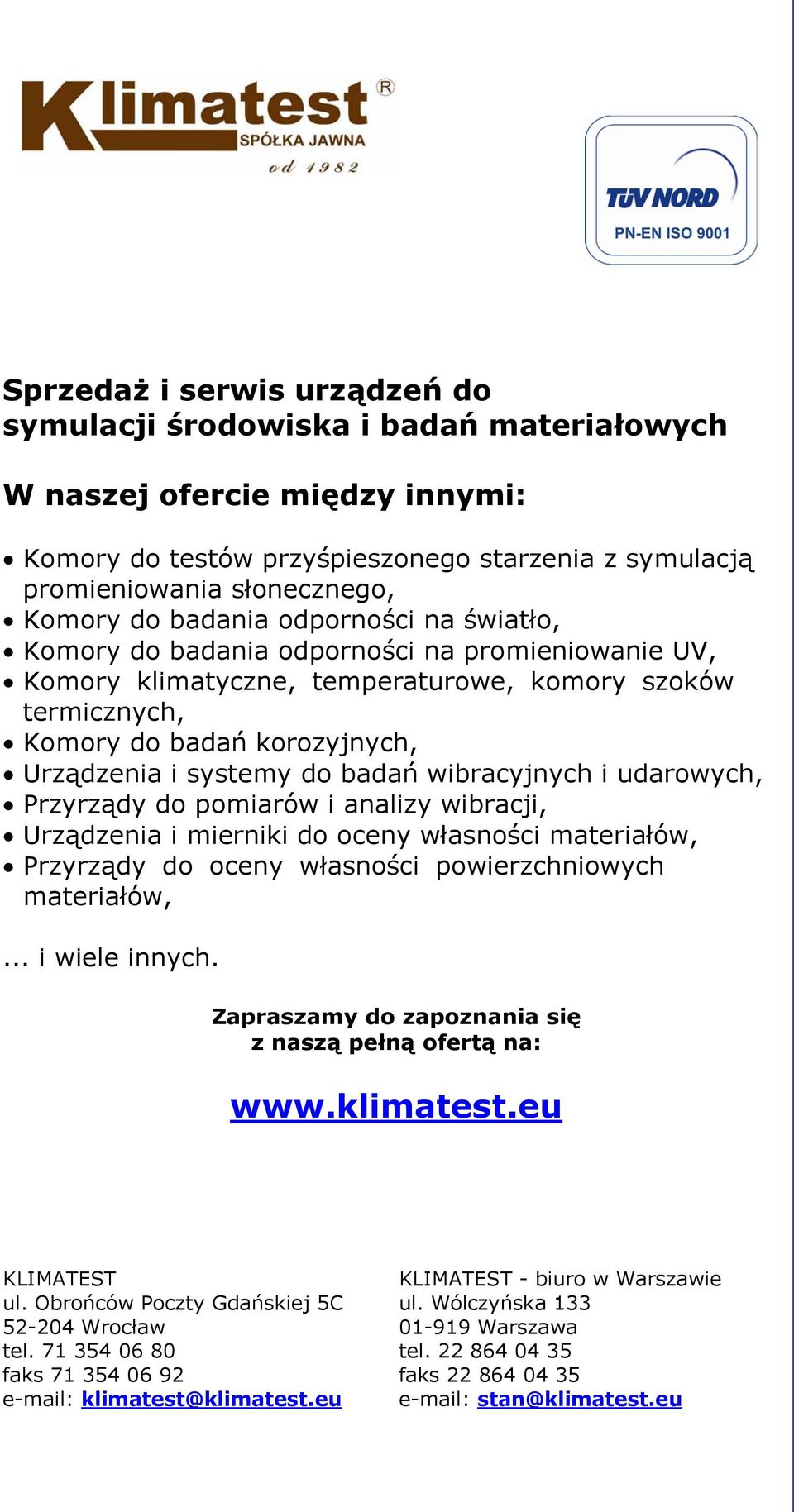

10 Sprzedaż i serwis urządzeń do symulacji środowiska i badań materiałowych W naszej ofercie między innymi: Komory do testów przyśpieszonego starzenia z symulacją promieniowania słonecznego, Komory do badania odporności na światło, Komory do badania odporności na promieniowanie UV, Komory klimatyczne, temperaturowe, komory szoków termicznych, Komory do badań korozyjnych, Urządzenia i systemy do badań wibracyjnych i udarowych, Przyrządy do pomiarów i analizy wibracji, Urządzenia i mierniki do oceny własności materiałów, Przyrządy do oceny własności powierzchniowych materiałów,... i wiele innych. Zapraszamy do zapoznania się z naszą pełną ofertą na: KLIMATEST ul. Obrońców Poczty Gdańskiej 5C Wrocław tel faks klimatest@klimatest.eu KLIMATEST - biuro w Warszawie ul. Wólczyńska Warszawa tel faks stan@klimatest.eu
