SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH

Transkrypt

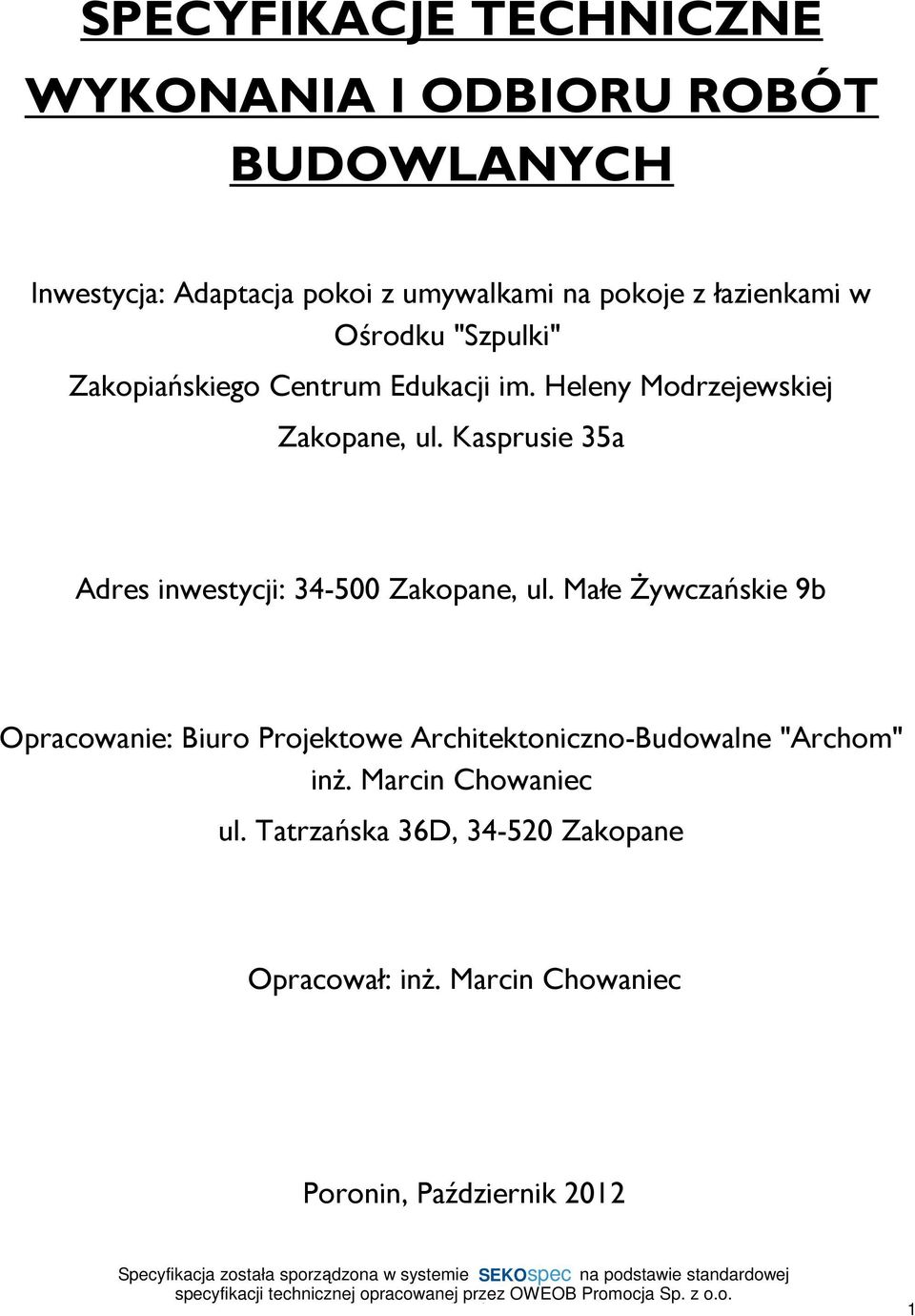

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Inwestycja: Adaptacja pokoi z umywalkami na pokoje z łazienkami w Ośrodku "Szpulki" Zakopiańskiego Centrum Edukacji im. Heleny Modrzejewskiej Zakopane, ul. Kasprusie 35a Adres inwestycji: Zakopane, ul. Małe Żywczańskie 9b Opracowanie: Biuro Projektowe Architektoniczno-Budowalne "Archom" inż. Marcin Chowaniec ul. Tatrzańska 36D, Zakopane Opracował: inż. Marcin Chowaniec Poronin, Październik

2 2

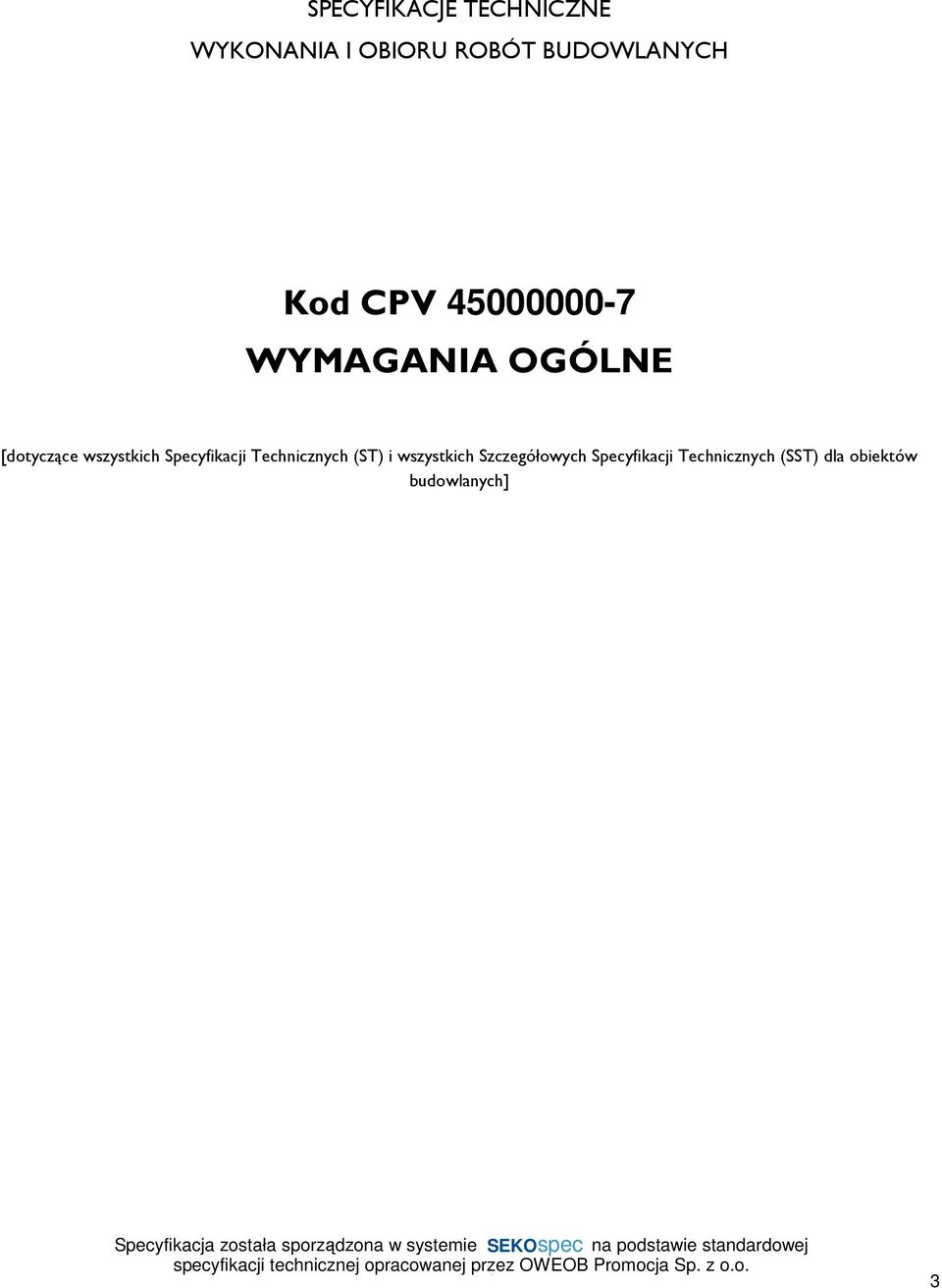

3 SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH Kod CPV WYMAGANIA OGÓLNE [dotyczące wszystkich Specyfikacji Technicznych (ST) i wszystkich Szczegółowych Specyfikacji Technicznych (SST) dla obiektów budowlanych] 3

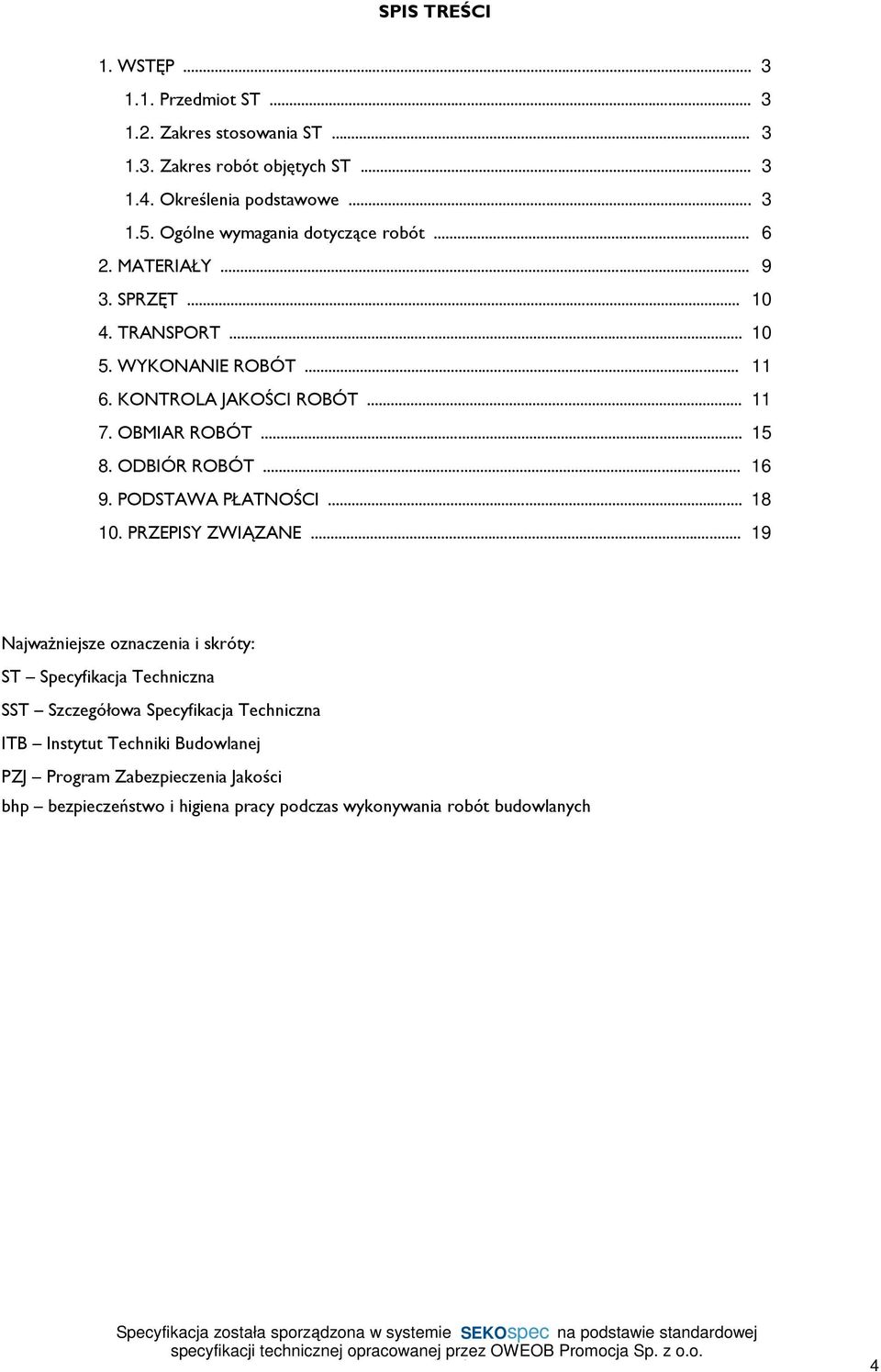

4 SPIS TREŚCI 1. WSTĘP Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Określenia podstawowe Ogólne wymagania dotyczące robót MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości bhp bezpieczeństwo i higiena pracy podczas wykonywania robót budowlanych 4

5 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania ogólne dotyczące wykonania i odbioru robót w obiektach budowlanych - dotyczy wykonania robót budowlanych i instalacyjnych sanitarnych i elektrycznych polegających na adaptacji pomieszczeń w Ośrodku "Szpulki" w Zakopanem przy ul. Małe Żywczańskie 9b 1.2. Zakres stosowania ST Specyfikacja techniczna (ST) stanowi podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu irealizacji robót wymienionych w pkt Projektant sporządzający dokumentację projektową i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych może wprowadzać do niniejszej standardowej specyfikacji zmiany, uzupełnienia lub uściślenia, odpowiednie dla przewidzianych projektem zadania, obiektu i robót, uwzględniające wymagania Zamawiającego oraz konkretne warunki realizacji zadania, obiektu i robót, które są niezbędne do określania ich standardu i jakości. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko wprzypadkach małych prostych robót i konstrukcji drugorzędnych o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania na podstawie doświadczenia i przy przestrzeganiu zasad sztuki budowlanej. Zaleca się wykorzystanie niniejszej ST przy zlecaniu robót budowlanych realizowanych ze środków pozabudżetowych (nie objętych ustawą Prawo zamówień publicznych) Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji obejmują wymagania ogólne, wspólne dla robót budowlanych objętych specyfikacjami technicznymi (ST) i szczegółowymi specyfikacjami technicznymi (SST) 1.4. Określenia podstawowe Ilekroć w ST jest mowa o: obiekcie budowlanym należy przez to rozumieć: a) budynek wraz z instalacjami i urządzeniami technicznymi, b) budowlę stanowiącą całość techniczno-użytkową wraz z instalacjami i urządzeniami, c) obiekt małej architektury; budynku należy przez to rozumieć taki obiekt budowlany, który jest trwale związany z gruntem, wydzielony z przestrzeni za pomocą przegród budowlanych oraz posiada fundamenty i dach budynku mieszkalnym jednorodzinnym należy przez to rozumieć budynek wolno stojący albo budynek o zabudowie bliźniaczej, szeregowej lub grupowej, służący zaspokajaniu potrzeb mieszkaniowych, stanowiący konstrukcyjnie samodzielną całość, w którym dopuszcza się wydzielenie nie więcej niż dwóch lokali mieszkalnych albo jednego lokalu mieszkalnego i lokalu użytkowego o powierzchni całkowitej nieprzekraczającej 30% powierzchni całkowitej budynku budowli należy przez to rozumieć każdy obiekt budowlany nie będący budynkiem lub obiektem małej architektury, jak: lotniska, drogi, linie kolejowe, mosty, estakady, tunele, sieci techniczne, wolno stojące maszty antenowe, wolno stojące trwale związane z gruntem urządzenia reklamowe, budowle ziemne, obronne (fortyfikacje), ochronne, hydrotechniczne, zbiorniki, wolno stojące instalacje przemysłowe lub urządzenia techniczne, oczyszczalnie ścieków, składowiska odpadów, stacje uzdatniania wody, konstrukcje oporowe, nadziemne i podziemne przejścia dla pieszych, sieci uzbrojenia terenu, budowle sportowe, cmentarze, pomniki, a także części budowlane urządzeń technicznych (kotłów, pieców przemysłowych i innych urządzeń) oraz fundamenty pod maszyny i urządzenia, jako odrębne pod względem technicznym 5

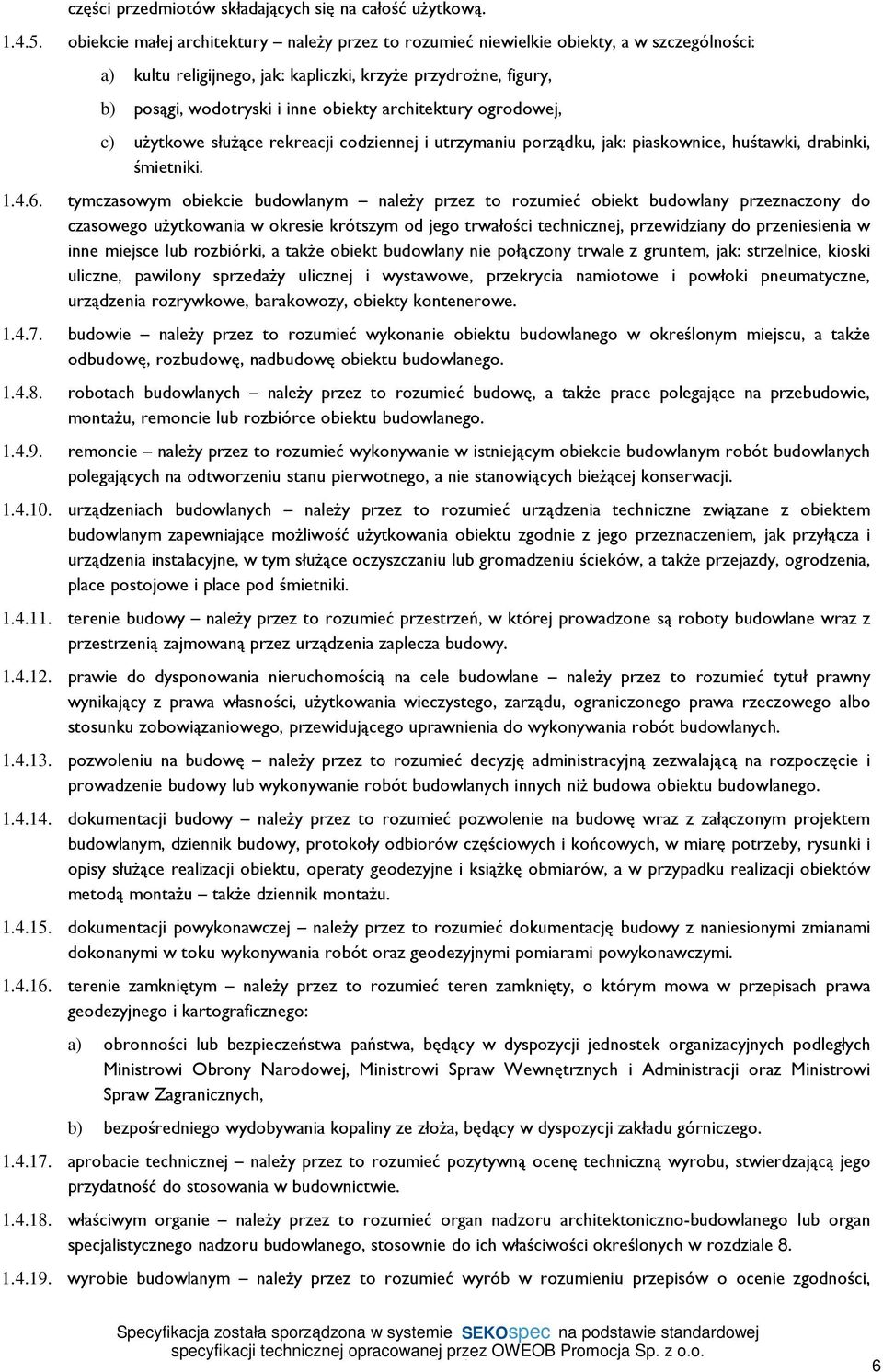

6 części przedmiotów składających się na całość użytkową obiekcie małej architektury należy przez to rozumieć niewielkie obiekty, a w szczególności: a) kultu religijnego, jak: kapliczki, krzyże przydrożne, figury, b) posągi, wodotryski i inne obiekty architektury ogrodowej, c) użytkowe służące rekreacji codziennej i utrzymaniu porządku, jak: piaskownice, huśtawki, drabinki, śmietniki tymczasowym obiekcie budowlanym należy przez to rozumieć obiekt budowlany przeznaczony do czasowego użytkowania w okresie krótszym od jego trwałości technicznej, przewidziany do przeniesienia w inne miejsce lub rozbiórki, a także obiekt budowlany nie połączony trwale z gruntem, jak: strzelnice, kioski uliczne, pawilony sprzedaży ulicznej i wystawowe, przekrycia namiotowe i powłoki pneumatyczne, urządzenia rozrywkowe, barakowozy, obiekty kontenerowe budowie należy przez to rozumieć wykonanie obiektu budowlanego w określonym miejscu, a także odbudowę, rozbudowę, nadbudowę obiektu budowlanego robotach budowlanych należy przez to rozumieć budowę, a także prace polegające na przebudowie, montażu, remoncie lub rozbiórce obiektu budowlanego remoncie należy przez to rozumieć wykonywanie w istniejącym obiekcie budowlanym robót budowlanych polegających na odtworzeniu stanu pierwotnego, a nie stanowiących bieżącej konserwacji urządzeniach budowlanych należy przez to rozumieć urządzenia techniczne związane z obiektem budowlanym zapewniające możliwość użytkowania obiektu zgodnie z jego przeznaczeniem, jak przyłącza i urządzenia instalacyjne, w tym służące oczyszczaniu lub gromadzeniu ścieków, a także przejazdy, ogrodzenia, place postojowe i place pod śmietniki terenie budowy należy przez to rozumieć przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy prawie do dysponowania nieruchomością na cele budowlane należy przez to rozumieć tytuł prawny wynikający z prawa własności, użytkowania wieczystego, zarządu, ograniczonego prawa rzeczowego albo stosunku zobowiązaniowego, przewidującego uprawnienia do wykonywania robót budowlanych pozwoleniu na budowę należy przez to rozumieć decyzję administracyjną zezwalającą na rozpoczęcie i prowadzenie budowy lub wykonywanie robót budowlanych innych niż budowa obiektu budowlanego dokumentacji budowy należy przez to rozumieć pozwolenie na budowę wraz z załączonym projektem budowlanym, dziennik budowy, protokoły odbiorów częściowych i końcowych, w miarę potrzeby, rysunki i opisy służące realizacji obiektu, operaty geodezyjne i książkę obmiarów, a w przypadku realizacji obiektów metodą montażu także dziennik montażu dokumentacji powykonawczej należy przez to rozumieć dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonywania robót oraz geodezyjnymi pomiarami powykonawczymi terenie zamkniętym należy przez to rozumieć teren zamknięty, o którym mowa w przepisach prawa geodezyjnego i kartograficznego: a) obronności lub bezpieczeństwa państwa, będący w dyspozycji jednostek organizacyjnych podległych Ministrowi Obrony Narodowej, Ministrowi Spraw Wewnętrznych i Administracji oraz Ministrowi Spraw Zagranicznych, b) bezpośredniego wydobywania kopaliny ze złoża, będący w dyspozycji zakładu górniczego aprobacie technicznej należy przez to rozumieć pozytywną ocenę techniczną wyrobu, stwierdzającą jego przydatność do stosowania w budownictwie właściwym organie należy przez to rozumieć organ nadzoru architektoniczno-budowlanego lub organ specjalistycznego nadzoru budowlanego, stosownie do ich właściwości określonych w rozdziale wyrobie budowlanym należy przez to rozumieć wyrób w rozumieniu przepisów o ocenie zgodności, 6

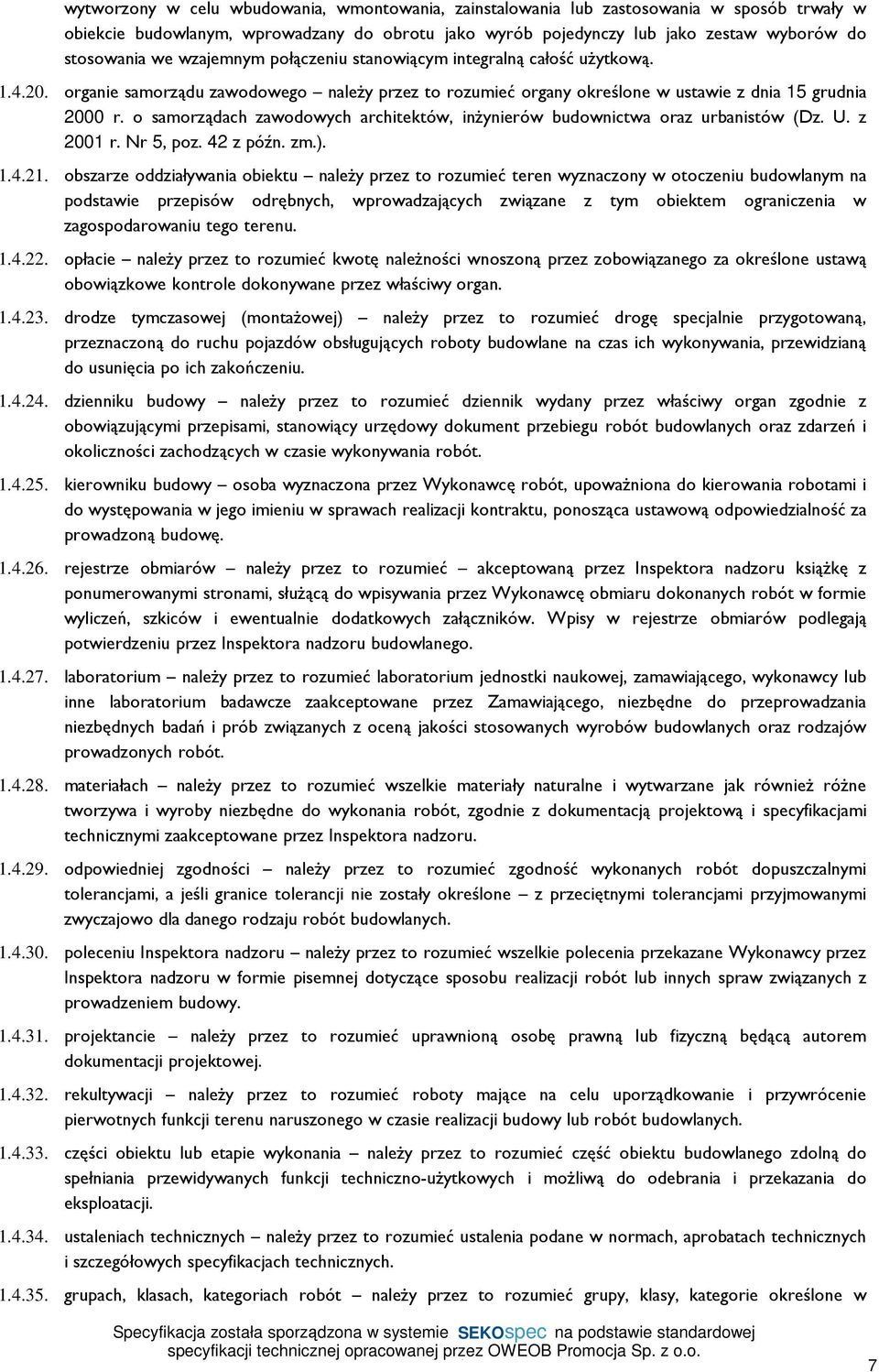

7 wytworzony w celu wbudowania, wmontowania, zainstalowania lub zastosowania w sposób trwały w obiekcie budowlanym, wprowadzany do obrotu jako wyrób pojedynczy lub jako zestaw wyborów do stosowania we wzajemnym połączeniu stanowiącym integralną całość użytkową organie samorządu zawodowego należy przez to rozumieć organy określone w ustawie z dnia 15 grudnia 2000 r. o samorządach zawodowych architektów, inżynierów budownictwa oraz urbanistów (Dz. U. z 2001 r. Nr 5, poz. 42 z późn. zm.) obszarze oddziaływania obiektu należy przez to rozumieć teren wyznaczony w otoczeniu budowlanym na podstawie przepisów odrębnych, wprowadzających związane z tym obiektem ograniczenia w zagospodarowaniu tego terenu opłacie należy przez to rozumieć kwotę należności wnoszoną przez zobowiązanego za określone ustawą obowiązkowe kontrole dokonywane przez właściwy organ drodze tymczasowej (montażowej) należy przez to rozumieć drogę specjalnie przygotowaną, przeznaczoną do ruchu pojazdów obsługujących roboty budowlane na czas ich wykonywania, przewidzianą do usunięcia po ich zakończeniu dzienniku budowy należy przez to rozumieć dziennik wydany przez właściwy organ zgodnie z obowiązującymi przepisami, stanowiący urzędowy dokument przebiegu robót budowlanych oraz zdarzeń i okoliczności zachodzących w czasie wykonywania robót kierowniku budowy osoba wyznaczona przez Wykonawcę robót, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu, ponosząca ustawową odpowiedzialność za prowadzoną budowę rejestrze obmiarów należy przez to rozumieć akceptowaną przez Inspektora nadzoru książkę z ponumerowanymi stronami, służącą do wpisywania przez Wykonawcę obmiaru dokonanych robót w formie wyliczeń, szkiców i ewentualnie dodatkowych załączników. Wpisy w rejestrze obmiarów podlegają potwierdzeniu przez Inspektora nadzoru budowlanego laboratorium należy przez to rozumieć laboratorium jednostki naukowej, zamawiającego, wykonawcy lub inne laboratorium badawcze zaakceptowane przez Zamawiającego, niezbędne do przeprowadzania niezbędnych badań i prób związanych z oceną jakości stosowanych wyrobów budowlanych oraz rodzajów prowadzonych robót materiałach należy przez to rozumieć wszelkie materiały naturalne i wytwarzane jak również różne tworzywa i wyroby niezbędne do wykonania robót, zgodnie z dokumentacją projektową i specyfikacjami technicznymi zaakceptowane przez Inspektora nadzoru odpowiedniej zgodności należy przez to rozumieć zgodność wykonanych robót dopuszczalnymi tolerancjami, a jeśli granice tolerancji nie zostały określone z przeciętnymi tolerancjami przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych poleceniu Inspektora nadzoru należy przez to rozumieć wszelkie polecenia przekazane Wykonawcy przez Inspektora nadzoru w formie pisemnej dotyczące sposobu realizacji robót lub innych spraw związanych z prowadzeniem budowy projektancie należy przez to rozumieć uprawnioną osobę prawną lub fizyczną będącą autorem dokumentacji projektowej rekultywacji należy przez to rozumieć roboty mające na celu uporządkowanie i przywrócenie pierwotnych funkcji terenu naruszonego w czasie realizacji budowy lub robót budowlanych części obiektu lub etapie wykonania należy przez to rozumieć część obiektu budowlanego zdolną do spełniania przewidywanych funkcji techniczno-użytkowych i możliwą do odebrania i przekazania do eksploatacji ustaleniach technicznych należy przez to rozumieć ustalenia podane w normach, aprobatach technicznych i szczegółowych specyfikacjach technicznych grupach, klasach, kategoriach robót należy przez to rozumieć grupy, klasy, kategorie określone w 7

8 rozporządzeniu nr 2195/2002 z dnia 5 listopada 2002 r. w sprawie Wspólnego Słownika Zamówień (Dz. Urz. L 340 z r., z późn. zm.) inspektorze nadzoru inwestorskiego osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, której inwestor powierza nadzór nad budową obiektu budowlanego. Reprezentuje on interesy inwestora na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robot, bierze udział w sprawdzianach i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu instrukcji technicznej obsługi (eksploatacji) opracowana przez projektanta lub dostawcę urządzeń technicznych i maszyn, określająca rodzaje i kolejność lub współzależność czynności obsługi, przeglądów i zabiegów konserwacyjnych, warunkujących ich efektywne i bezpieczne użytkowanie. Instrukcja techniczna obsługi (eksploatacji) jest również składnikiem dokumentacji powykonawczej obiektu budowlanego istotnych wymaganiach oznaczają wymagania dotyczące bezpieczeństwa, zdrowia i pewnych innych aspektów interesu wspólnego, jakie maja spełniać roboty budowlane normach europejskich oznaczają normy przyjęte przez Europejski Komitet Standaryzacji (CEN) oraz Europejski Komitet Standaryzacji elektrotechnicznej (CENELEC) jako standardy europejskie (EN) lub dokumenty harmonizacyjne (HD), zgodnie z ogólnymi zasadami działania tych organizacji przedmiarze robót to zestawienie przewidzianych do wykonania robót podstawowych w kolejności technologicznej ich wykonania, ze szczegółowym opisem lub wskazaniem podstaw ustalających szczegółowy opis, oraz wskazanie szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych, z wyliczeniem i zestawieniem ilości jednostek przedmiarowych robót podstawowych robocie podstawowej minimalny zakres prac, które po wykonaniu są możliwe do odebrania pod względem ilości i wymogów jakościowych oraz uwzględniają przyjęty stopień scalenia robót Wspólnym Słowniku Zamówień jest systemem klasyfikacji produktów, usług i robót budowlanych, stworzonych na potrzeby zamówień publicznych. Składa się ze słownika głównego oraz słownika uzupełniającego. Obowiązuje we wszystkich krajach Unii Europejskiej. Zgodnie z postanowieniami rozporządzenia 2151/2003, stosowanie kodów CPV do określania przedmiotu zamówienia przez zamawiających z ówczesnych Państw Członkowskich UE stało się obowiązkowe z dniem 20 grudnia 2003 r. Polskie Prawo zamówień publicznych przewidziało obowiązek stosowania klasyfikacji CPV począwszy od dnia akcesji Polski do UE, tzn. od 1 maja 2004 r Zarządzającym realizacją umowy jest to osoba prawna lub fizyczna określona w istotnych postanowieniach umowy, zwana dalej zarządzającym, wyznaczona przez zamawiającego, upoważniona do nadzorowania realizacji robót i administrowania umową w zakresie określonym w udzielonym pełnomocnictwie (zarządzający realizacją nie jest obecnie prawnie określony w przepisach) Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, SST i poleceniami Inspektora nadzoru Przekazanie terenu budowy Zamawiający, w terminie określonym w dokumentach umowy przekaże Wykonawcy teren budowy wraz ze wszystkimi wymaganymi uzgodnieniami prawnymi i administracyjnymi, poda lokalizację i współrzędne punktów głównych obiektu oraz reperów, przekaże dziennik budowy oraz dwa egzemplarze dokumentacji projektowej i dwa komplety SST. Na Wykonawcy spoczywa odpowiedzialność za ochronę przekazanych mu punktów pomiarowych do chwili odbioru końcowego robót. Uszkodzone lub zniszczone punkty pomiarowe Wykonawca odtworzy i utrwali na własny koszt. 8

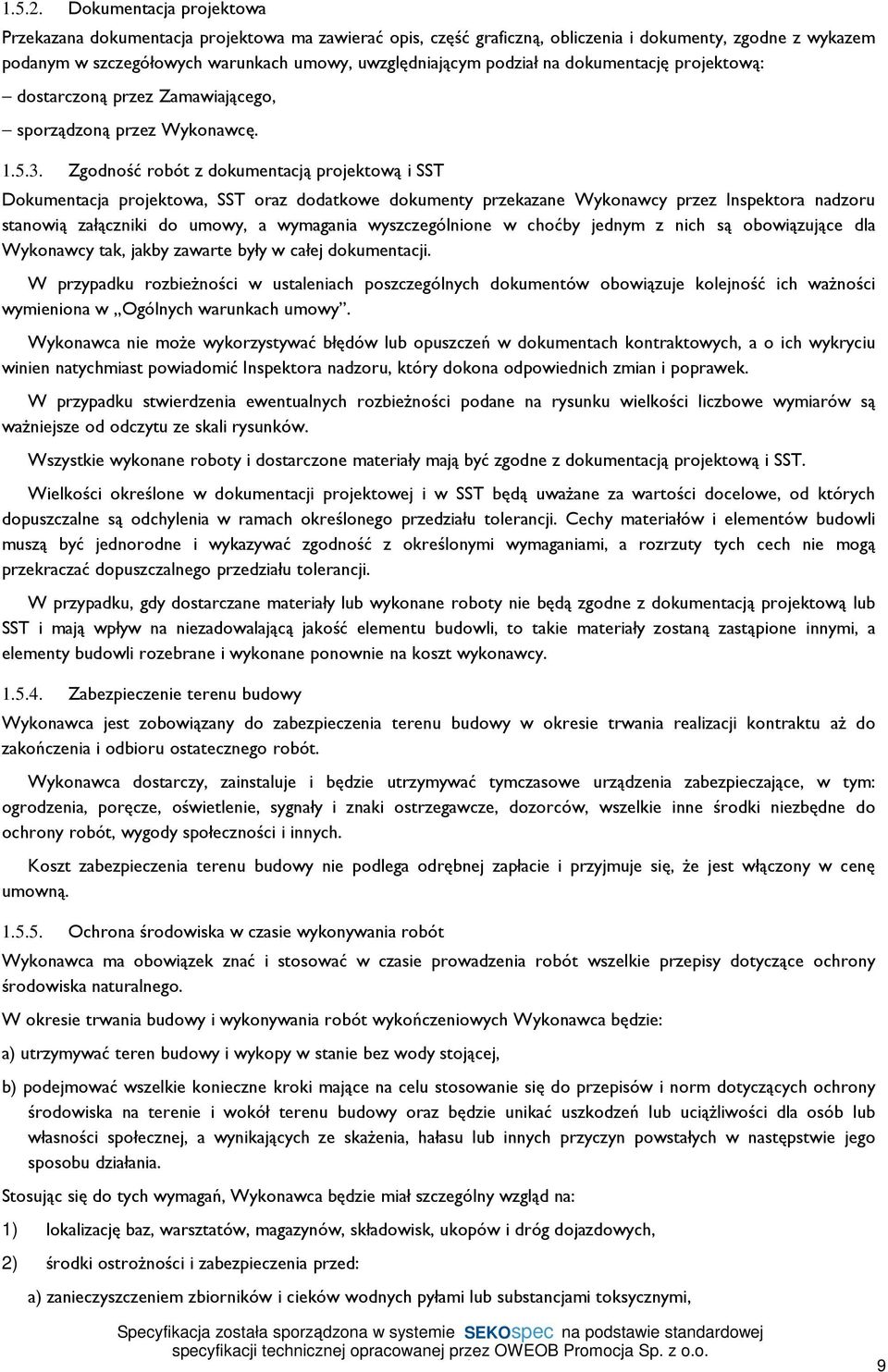

9 Dokumentacja projektowa Przekazana dokumentacja projektowa ma zawierać opis, część graficzną, obliczenia i dokumenty, zgodne z wykazem podanym w szczegółowych warunkach umowy, uwzględniającym podział na dokumentację projektową: dostarczoną przez Zamawiającego, sporządzoną przez Wykonawcę Zgodność robót z dokumentacją projektową i SST Dokumentacja projektowa, SST oraz dodatkowe dokumenty przekazane Wykonawcy przez Inspektora nadzoru stanowią załączniki do umowy, a wymagania wyszczególnione w choćby jednym z nich są obowiązujące dla Wykonawcy tak, jakby zawarte były w całej dokumentacji. W przypadku rozbieżności w ustaleniach poszczególnych dokumentów obowiązuje kolejność ich ważności wymieniona w Ogólnych warunkach umowy. Wykonawca nie może wykorzystywać błędów lub opuszczeń w dokumentach kontraktowych, a o ich wykryciu winien natychmiast powiadomić Inspektora nadzoru, który dokona odpowiednich zmian i poprawek. W przypadku stwierdzenia ewentualnych rozbieżności podane na rysunku wielkości liczbowe wymiarów są ważniejsze od odczytu ze skali rysunków. Wszystkie wykonane roboty i dostarczone materiały mają być zgodne z dokumentacją projektową i SST. Wielkości określone w dokumentacji projektowej i w SST będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy dostarczane materiały lub wykonane roboty nie będą zgodne z dokumentacją projektową lub SST i mają wpływ na niezadowalającą jakość elementu budowli, to takie materiały zostaną zastąpione innymi, a elementy budowli rozebrane i wykonane ponownie na koszt wykonawcy Zabezpieczenie terenu budowy Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji kontraktu aż do zakończenia i odbioru ostatecznego robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym: ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze, dozorców, wszelkie inne środki niezbędne do ochrony robót, wygody społeczności i innych. Koszt zabezpieczenia terenu budowy nie podlega odrębnej zapłacie i przyjmuje się, że jest włączony w cenę umowną Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykonywania robót wykończeniowych Wykonawca będzie: a) utrzymywać teren budowy i wykopy w stanie bez wody stojącej, b) podejmować wszelkie konieczne kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Stosując się do tych wymagań, Wykonawca będzie miał szczególny wzgląd na: 1) lokalizację baz, warsztatów, magazynów, składowisk, ukopów i dróg dojazdowych, 2) środki ostrożności i zabezpieczenia przed: a) zanieczyszczeniem zbiorników i cieków wodnych pyłami lub substancjami toksycznymi, 9

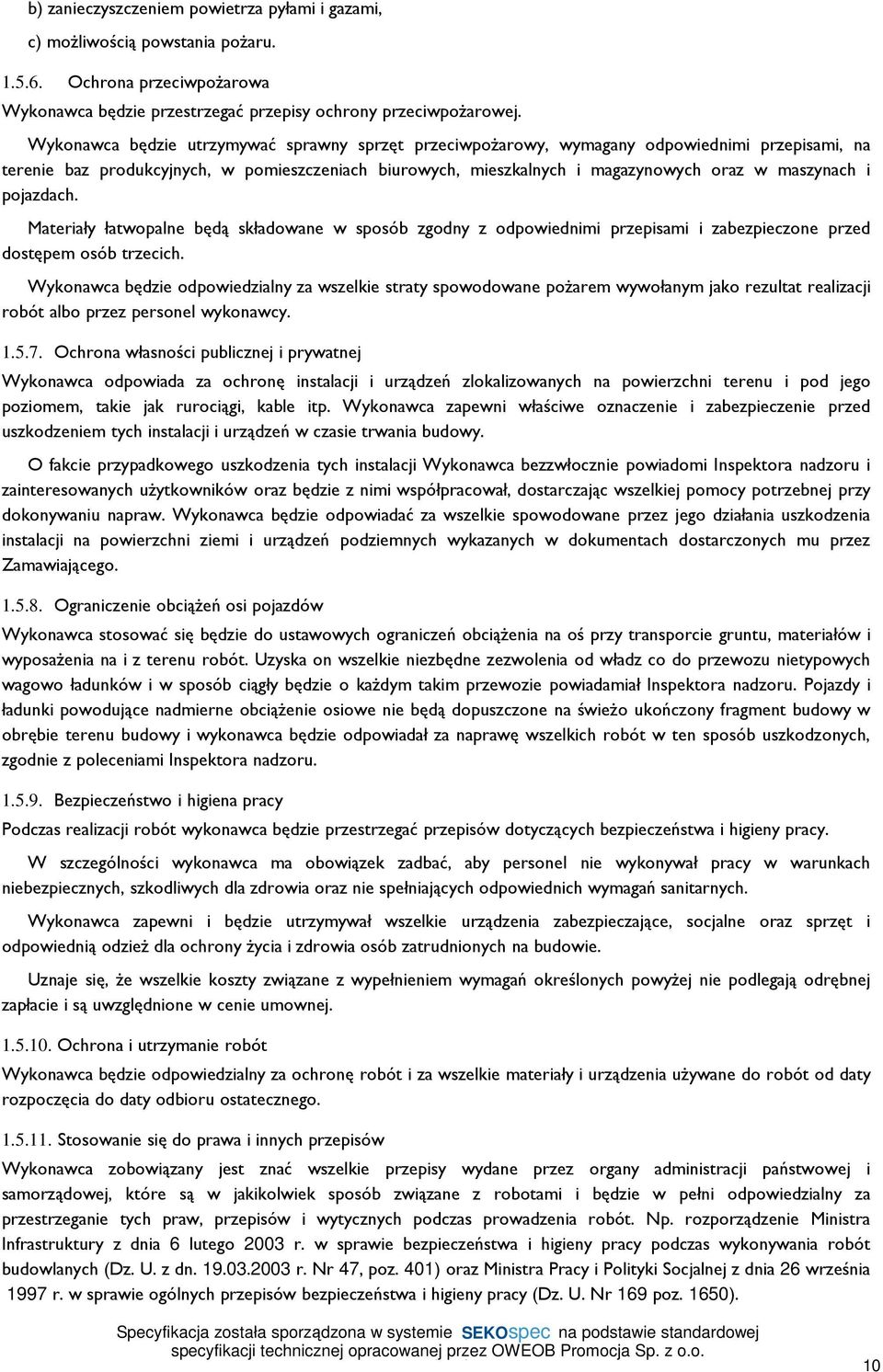

10 b) zanieczyszczeniem powietrza pyłami i gazami, c) możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisy ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany odpowiednimi przepisami, na terenie baz produkcyjnych, w pomieszczeniach biurowych, mieszkalnych i magazynowych oraz w maszynach i pojazdach. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel wykonawcy Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę instalacji i urządzeń zlokalizowanych na powierzchni terenu i pod jego poziomem, takie jak rurociągi, kable itp. Wykonawca zapewni właściwe oznaczenie i zabezpieczenie przed uszkodzeniem tych instalacji i urządzeń w czasie trwania budowy. O fakcie przypadkowego uszkodzenia tych instalacji Wykonawca bezzwłocznie powiadomi Inspektora nadzoru i zainteresowanych użytkowników oraz będzie z nimi współpracował, dostarczając wszelkiej pomocy potrzebnej przy dokonywaniu napraw. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia instalacji na powierzchni ziemi i urządzeń podziemnych wykazanych w dokumentach dostarczonych mu przez Zamawiającego Ograniczenie obciążeń osi pojazdów Wykonawca stosować się będzie do ustawowych ograniczeń obciążenia na oś przy transporcie gruntu, materiałów i wyposażenia na i z terenu robót. Uzyska on wszelkie niezbędne zezwolenia od władz co do przewozu nietypowych wagowo ładunków i w sposób ciągły będzie o każdym takim przewozie powiadamiał Inspektora nadzoru. Pojazdy i ładunki powodujące nadmierne obciążenie osiowe nie będą dopuszczone na świeżo ukończony fragment budowy w obrębie terenu budowy i wykonawca będzie odpowiadał za naprawę wszelkich robót w ten sposób uszkodzonych, zgodnie z poleceniami Inspektora nadzoru Bezpieczeństwo i higiena pracy Podczas realizacji robót wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie. Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w cenie umownej Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru ostatecznego Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszelkie przepisy wydane przez organy administracji państwowej i samorządowej, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. Np. rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z dn r. Nr 47, poz. 401) oraz Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169 poz. 1650). 10

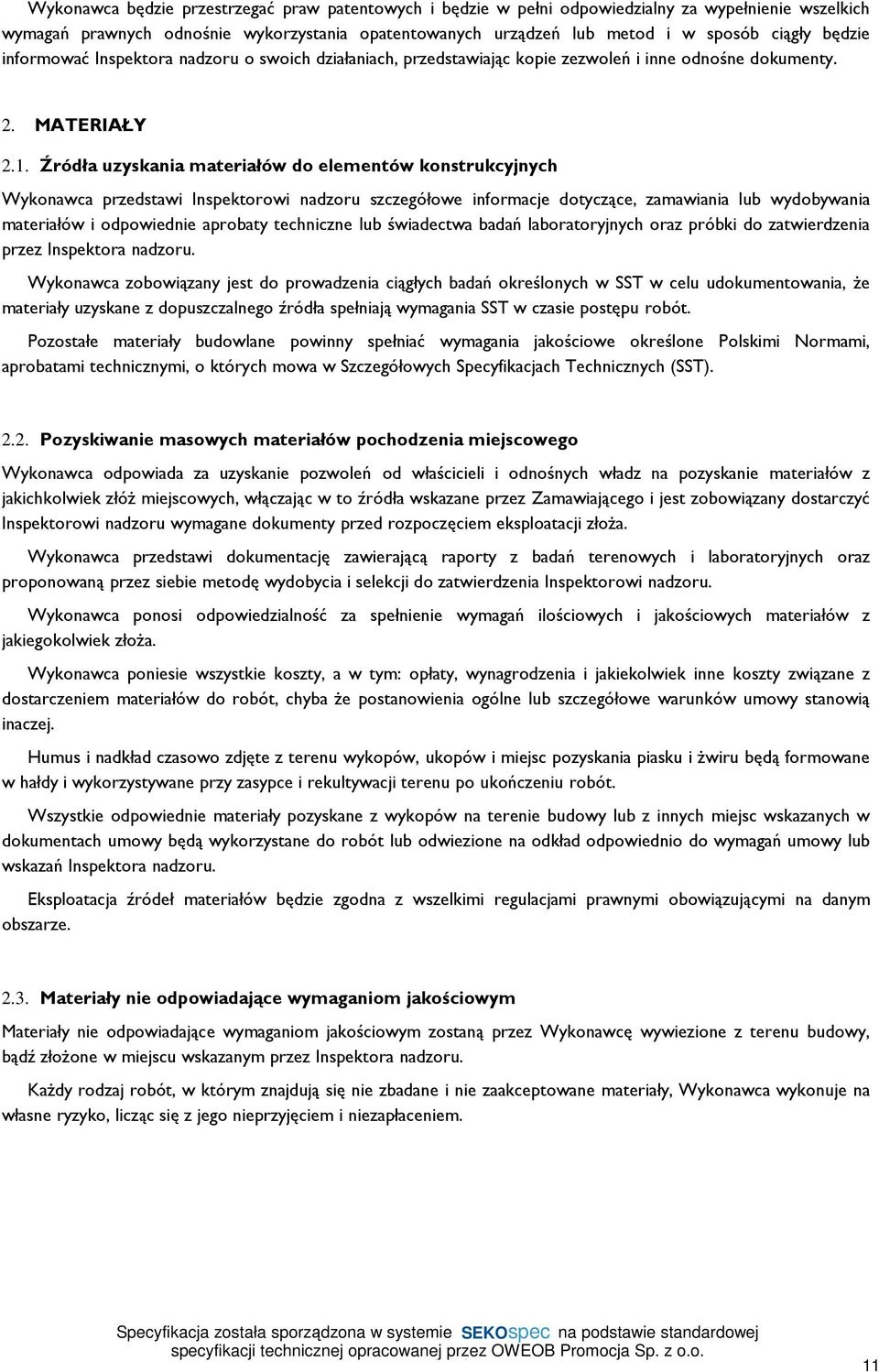

11 Wykonawca będzie przestrzegać praw patentowych i będzie w pełni odpowiedzialny za wypełnienie wszelkich wymagań prawnych odnośnie wykorzystania opatentowanych urządzeń lub metod i w sposób ciągły będzie informować Inspektora nadzoru o swoich działaniach, przedstawiając kopie zezwoleń i inne odnośne dokumenty. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów do elementów konstrukcyjnych Wykonawca przedstawi Inspektorowi nadzoru szczegółowe informacje dotyczące, zamawiania lub wydobywania materiałów i odpowiednie aprobaty techniczne lub świadectwa badań laboratoryjnych oraz próbki do zatwierdzenia przez Inspektora nadzoru. Wykonawca zobowiązany jest do prowadzenia ciągłych badań określonych w SST w celu udokumentowania, że materiały uzyskane z dopuszczalnego źródła spełniają wymagania SST w czasie postępu robót. Pozostałe materiały budowlane powinny spełniać wymagania jakościowe określone Polskimi Normami, aprobatami technicznymi, o których mowa w Szczegółowych Specyfikacjach Technicznych (SST) Pozyskiwanie masowych materiałów pochodzenia miejscowego Wykonawca odpowiada za uzyskanie pozwoleń od właścicieli i odnośnych władz na pozyskanie materiałów z jakichkolwiek złóż miejscowych, włączając w to źródła wskazane przez Zamawiającego i jest zobowiązany dostarczyć Inspektorowi nadzoru wymagane dokumenty przed rozpoczęciem eksploatacji złoża. Wykonawca przedstawi dokumentację zawierającą raporty z badań terenowych i laboratoryjnych oraz proponowaną przez siebie metodę wydobycia i selekcji do zatwierdzenia Inspektorowi nadzoru. Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów z jakiegokolwiek złoża. Wykonawca poniesie wszystkie koszty, a w tym: opłaty, wynagrodzenia i jakiekolwiek inne koszty związane z dostarczeniem materiałów do robót, chyba że postanowienia ogólne lub szczegółowe warunków umowy stanowią inaczej. Humus i nadkład czasowo zdjęte z terenu wykopów, ukopów i miejsc pozyskania piasku i żwiru będą formowane w hałdy i wykorzystywane przy zasypce i rekultywacji terenu po ukończeniu robót. Wszystkie odpowiednie materiały pozyskane z wykopów na terenie budowy lub z innych miejsc wskazanych w dokumentach umowy będą wykorzystane do robót lub odwiezione na odkład odpowiednio do wymagań umowy lub wskazań Inspektora nadzoru. Eksploatacja źródeł materiałów będzie zgodna z wszelkimi regulacjami prawnymi obowiązującymi na danym obszarze Materiały nie odpowiadające wymaganiom jakościowym Materiały nie odpowiadające wymaganiom jakościowym zostaną przez Wykonawcę wywiezione z terenu budowy, bądź złożone w miejscu wskazanym przez Inspektora nadzoru. Każdy rodzaj robót, w którym znajdują się nie zbadane i nie zaakceptowane materiały, Wykonawca wykonuje na własne ryzyko, licząc się z jego nieprzyjęciem i niezapłaceniem. 11

12 2.4. Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót i były dostępne do kontroli przez Inspektora nadzoru. Miejsca czasowego składowania materiałów będą zlokalizowane w obrębie terenu budowy w miejscach uzgodnionych z Inspektorem nadzoru Wariantowe stosowanie materiałów Jeśli dokumentacja projektowa lub SST przewidują możliwość zastosowania różnych rodzajów materiałów do wykonywania poszczególnych elementów robót Wykonawca powiadomi Inspektora nadzoru o zamiarze zastosowania konkretnego rodzaju materiału. Wybrany i zaakceptowany rodzaj materiału nie może być później zamieniany bez zgody Inspektora nadzoru. 3. SPRZĘT Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w SST, programie zapewnienia jakości lub projekcie organizacji robót, zaakceptowanym przez Inspektora nadzoru. Liczba i wydajność sprzętu będzie gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inspektora nadzoru w terminie przewidzianym umową. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie spełniał normy ochrony środowiska i przepisy dotyczące jego użytkowania. Wykonawca dostarczy Inspektorowi nadzoru kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jeżeli dokumentacja projektowa lub SST przewidują możliwość wariantowego użycia sprzętu przy wykonywanych robotach, wykonawca powiadomi Inspektora nadzoru o swoim zamiarze wyboru i uzyska jego akceptację przed użyciem sprzętu. Wybrany sprzęt, po akceptacji Inspektora nadzoru, nie może być później zmieniany bez jego zgody. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w dokumentacji projektowej, SST i wskazaniach Inspektora nadzoru w terminie przewidzianym w umowie Wymagania dotyczące przewozu po drogach publicznych Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom dopuszczalnych obciążeń na osie mogą być dopuszczone przez właściwy zarząd drogi pod warunkiem przywrócenia stanu pierwotnego użytkowanych odcinków dróg na koszt Wykonawcy. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. WYKONANIE ROBÓT 12

13 5.1. Przed rozpoczęciem robót wykonawca opracuje: projekt zagospodarowania placu budowy, który powinien składać się z części opisowej i graficznej, plan bezpieczeństwa i ochrony zdrowia (plan bioz), projekt organizacji budowy, projekt technologii i organizacji montażu (dla obiektów prefabrykowanych lub elementów konstrukcyjnych o większych gabarytach lub masie) Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową lub kontraktem oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, wymaganiami SST, PZJ, projektu projektem organizacji robót oraz poleceniami Inspektora nadzoru Wykonawca ponosi odpowiedzialność za pełną obsługę geodezyjną przy wykonywaniu wszystkich elementów robót określonych w dokumentacji projektowej lub przekazanych na piśmie przez Inspektora nadzoru Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wykonywaniu robót zostaną, jeśli wymagać tego będzie Inspektor nadzoru, poprawione przez Wykonawcę na własny koszt Decyzje Inspektora nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji projektowej i w SST, a także w normach i wytycznych Polecenia Inspektora nadzoru dotyczące realizacji robót będą wykonywane przez Wykonawcę nie później niż w czasie przez niego wyznaczonym, pod groźbą wstrzymania robót. Skutki finansowe z tytułu wstrzymania robót w takiej sytuacji ponosi Wykonawca. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości Do obowiązków Wykonawcy należy opracowanie i przedstawienie do zaakceptowania przez Inspektora nadzoru programu zapewnienia jakości (PZJ), w którym przedstawi on zamierzony sposób wykonania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z dokumentacją projektową, SST. Program zapewnienia jakości winien zawierać: organizację wykonania robót, w tym termin i sposób prowadzenia robót, organizację ruchu na budowie wraz z oznakowaniem robót, plan bezpieczeństwa i ochrony zdrowia, wykaz zespołów roboczych, ich kwalifikacje i przygotowanie praktyczne, wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, wyposażenie w sprzęt i urządzenia do pomiarów i kontroli (opis laboratorium własnego lub laboratorium, któremu Wykonawca zamierza zlecić prowadzenie badań), 13

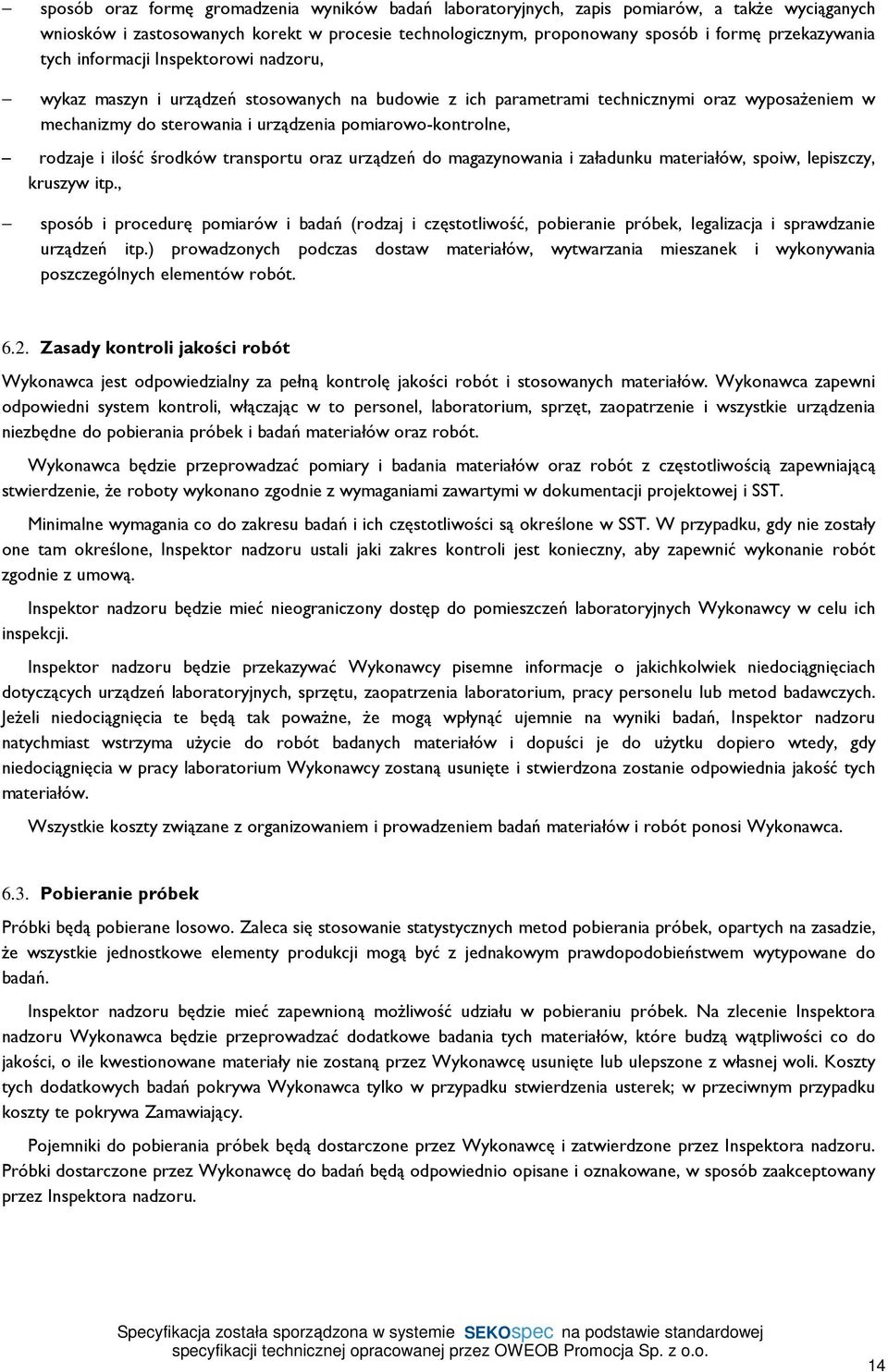

14 sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, a także wyciąganych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Inspektorowi nadzoru, wykaz maszyn i urządzeń stosowanych na budowie z ich parametrami technicznymi oraz wyposażeniem w mechanizmy do sterowania i urządzenia pomiarowo-kontrolne, rodzaje i ilość środków transportu oraz urządzeń do magazynowania i załadunku materiałów, spoiw, lepiszczy, kruszyw itp., sposób i procedurę pomiarów i badań (rodzaj i częstotliwość, pobieranie próbek, legalizacja i sprawdzanie urządzeń itp.) prowadzonych podczas dostaw materiałów, wytwarzania mieszanek i wykonywania poszczególnych elementów robót Zasady kontroli jakości robót Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót i stosowanych materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając w to personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Wykonawca będzie przeprowadzać pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w dokumentacji projektowej i SST. Minimalne wymagania co do zakresu badań i ich częstotliwości są określone w SST. W przypadku, gdy nie zostały one tam określone, Inspektor nadzoru ustali jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Inspektor nadzoru będzie mieć nieograniczony dostęp do pomieszczeń laboratoryjnych Wykonawcy w celu ich inspekcji. Inspektor nadzoru będzie przekazywać Wykonawcy pisemne informacje o jakichkolwiek niedociągnięciach dotyczących urządzeń laboratoryjnych, sprzętu, zaopatrzenia laboratorium, pracy personelu lub metod badawczych. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na wyniki badań, Inspektor nadzoru natychmiast wstrzyma użycie do robót badanych materiałów i dopuści je do użytku dopiero wtedy, gdy niedociągnięcia w pracy laboratorium Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość tych materiałów. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów i robót ponosi Wykonawca Pobieranie próbek Próbki będą pobierane losowo. Zaleca się stosowanie statystycznych metod pobierania próbek, opartych na zasadzie, że wszystkie jednostkowe elementy produkcji mogą być z jednakowym prawdopodobieństwem wytypowane do badań. Inspektor nadzoru będzie mieć zapewnioną możliwość udziału w pobieraniu próbek. Na zlecenie Inspektora nadzoru Wykonawca będzie przeprowadzać dodatkowe badania tych materiałów, które budzą wątpliwości co do jakości, o ile kwestionowane materiały nie zostaną przez Wykonawcę usunięte lub ulepszone z własnej woli. Koszty tych dodatkowych badań pokrywa Wykonawca tylko w przypadku stwierdzenia usterek; w przeciwnym przypadku koszty te pokrywa Zamawiający. Pojemniki do pobierania próbek będą dostarczone przez Wykonawcę i zatwierdzone przez Inspektora nadzoru. Próbki dostarczone przez Wykonawcę do badań będą odpowiednio opisane i oznakowane, w sposób zaakceptowany przez Inspektora nadzoru. 14

15 6.4. Badania i pomiary Wszystkie badania i pomiary będą przeprowadzone zgodnie z wymaganiami norm. W przypadku, gdy normy nie obejmują jakiegokolwiek badania wymaganego w SST, stosować można wytyczne krajowe, albo inne procedury, zaakceptowane przez Inspektora nadzoru. Przed przystąpieniem do pomiarów lub badań, Wykonawca powiadomi Inspektora nadzoru o rodzaju, miejscu i terminie pomiaru lub badania. Po wykonaniu pomiaru lub badania, Wykonawca przedstawi na piśmie ich wyniki do akceptacji Inspektora nadzoru Raporty z badań Wykonawca będzie przekazywać Inspektorowi nadzoru kopie raportów z wynikami badań jak najszybciej, nie później jednak niż w terminie określonym w programie zapewnienia jakości. Wyniki badań (kopie) będą przekazywane Inspektorowi nadzoru na formularzach według dostarczonego przez niego wzoru lub innych, przez niego zaaprobowanych Badania prowadzone przez Inspektora nadzoru Dla celów kontroli jakości i zatwierdzenia, Inspektor nadzoru uprawniony jest do dokonywania kontroli, pobierania próbek i badania materiałów u źródła ich wytwarzania. Do umożliwienia jemu kontroli zapewniona będzie wszelka potrzebna do tego pomoc ze strony Wykonawcy i producenta materiałów. Inspektor nadzoru, po uprzedniej weryfikacji systemu kontroli robót prowadzonego przez Wykonawcę, będzie oceniać zgodność materiałów i robót z wymaganiami SST na podstawie wyników badań dostarczonych przez Wykonawcę. Inspektor nadzoru może pobierać próbki materiałów i prowadzić badania niezależnie od Wykonawcy, na swój koszt. Jeżeli wyniki tych badań wykażą, że raporty Wykonawcy są niewiarygodne, to Inspektor nadzoru poleci Wykonawcy lub zleci niezależnemu laboratorium przeprowadzenie powtórnych lub dodatkowych badań, albo oprze się wyłącznie na własnych badaniach przy ocenie zgodności materiałów i robót z dokumentacją projektową i SST. W takim przypadku, całkowite koszty powtórnych lub dodatkowych badań i pobierania próbek poniesione zostaną przez Wykonawcę Certyfikaty i deklaracje Inspektor nadzoru może dopuścić do użycia tylko te wyroby i materiały, które: 1. posiadają certyfikat na znak bezpieczeństwa wykazujący, że zapewniono zgodność z kryteriami technicznymi określonymi na podstawie Polskich Norm, aprobat technicznych oraz właściwych przepisów i informacji o ich istnieniu zgodnie z rozporządzeniem MSWiA z 1998 r. (Dz. U. 99/98),, 2. posiadają deklarację zgodności lub certyfikat zgodności z: 3. Polską Normą lub 4. aprobatą techniczną, w przypadku wyrobów, dla których nie ustanowiono Polskiej Normy, jeżeli nie są objęte certyfikacją określoną w pkt. 1 i które spełniają wymogi SST. 5. znajdują się w wykazie wyrobów, o którym mowa w rozporządzeniu MSWiA z 1998 r. (Dz. U. 98/99). W przypadku materiałów, dla których ww. dokumenty są wymagane przez SST, każda ich partia dostarczona do robót będzie posiadać te dokumenty, określające w sposób jednoznaczny jej cechy. Jakiekolwiek materiały, które nie spełniają tych wymagań będą odrzucone. 15

16 6.8. Dokumenty budowy [1] Dziennik budowy Dziennik budowy jest wymaganym dokumentem urzędowym obowiązującym Zamawiającego i Wykonawcę w okresie od przekazania wykonawcy terenu budowy do końca okresu gwarancyjnego. Prowadzenie dziennika budowy zgodnie z 45 ustawy Prawo budowlane spoczywa na kierowniku budowy. Zapisy w dzienniku budowy będą dokonywane na bieżąco i będą dotyczyć przebiegu robót, stanu bezpieczeństwa ludzi i mienia oraz technicznej strony budowy. Zapisy będą czytelne, dokonane trwałą techniką, w porządku chronologicznym, bezpośrednio jeden pod drugim, bez przerw. Załączone do dziennika budowy protokoły i inne dokumenty będą oznaczone kolejnym numerem załącznika i opatrzone datą i podpisem Wykonawcy i Inspektora nadzoru. Do dziennika budowy należy wpisywać w szczególności: datę przekazania Wykonawcy terenu budowy, datę przekazania przez Zamawiającego dokumentacji projektowej, uzgodnienie przez Inspektora nadzoru programu zapewnienia jakości i harmonogramów robót, terminy rozpoczęcia i zakończenia poszczególnych elementów robót, przebieg robót, trudności i przeszkody w ich prowadzeniu, okresy i przyczyny przerw w robotach, uwagi i polecenia Inspektora nadzoru, daty zarządzenia wstrzymania robót, z podaniem powodu, zgłoszenia i daty odbiorów robót zanikających i ulegających zakryciu, częściowych i ostatecznych odbiorów robót, wyjaśnienia, uwagi i propozycje Wykonawcy, stan pogody i temperaturę powietrza w okresie wykonywania robót podlegających ograniczeniom lub wymaganiom w związku z warunkami klimatycznymi, zgodność rzeczywistych warunków geotechnicznych z ich opisem w dokumentacji projektowej, dane dotyczące czynności geodezyjnych (pomiarowych) dokonywanych przed i w trakcie wykonywania robót, dane dotyczące sposobu wykonywania zabezpieczenia robót, dane dotyczące jakości materiałów, pobierania próbek oraz wyniki przeprowadzonych badań z podaniem kto je przeprowadzał, wyniki prób poszczególnych elementów budowli z podaniem kto je przeprowadzał, inne istotne informacje o przebiegu robót. Propozycje, uwagi i wyjaśnienia Wykonawcy, wpisane do dziennika budowy będą przedłożone Inspektorowi nadzoru do ustosunkowania się. Decyzje Inspektora nadzoru wpisane do dziennika budowy Wykonawca podpisuje z zaznaczeniem ich przyjęcia lub zajęciem stanowiska. Wpis projektanta do dziennika budowy obliguje Inspektora nadzoru do ustosunkowania się. Projektant nie jest jednak stroną umowy i nie ma uprawnień do wydawania poleceń Wykonawcy robót. [2] Książka obmiarów Książka obmiarów stanowi dokument pozwalający na rozliczenie faktycznego postępu każdego z elementów robót. Obmiary wykonanych robót przeprowadza się sukcesywnie w jednostkach przyjętych w kosztorysie lub w SST. 16

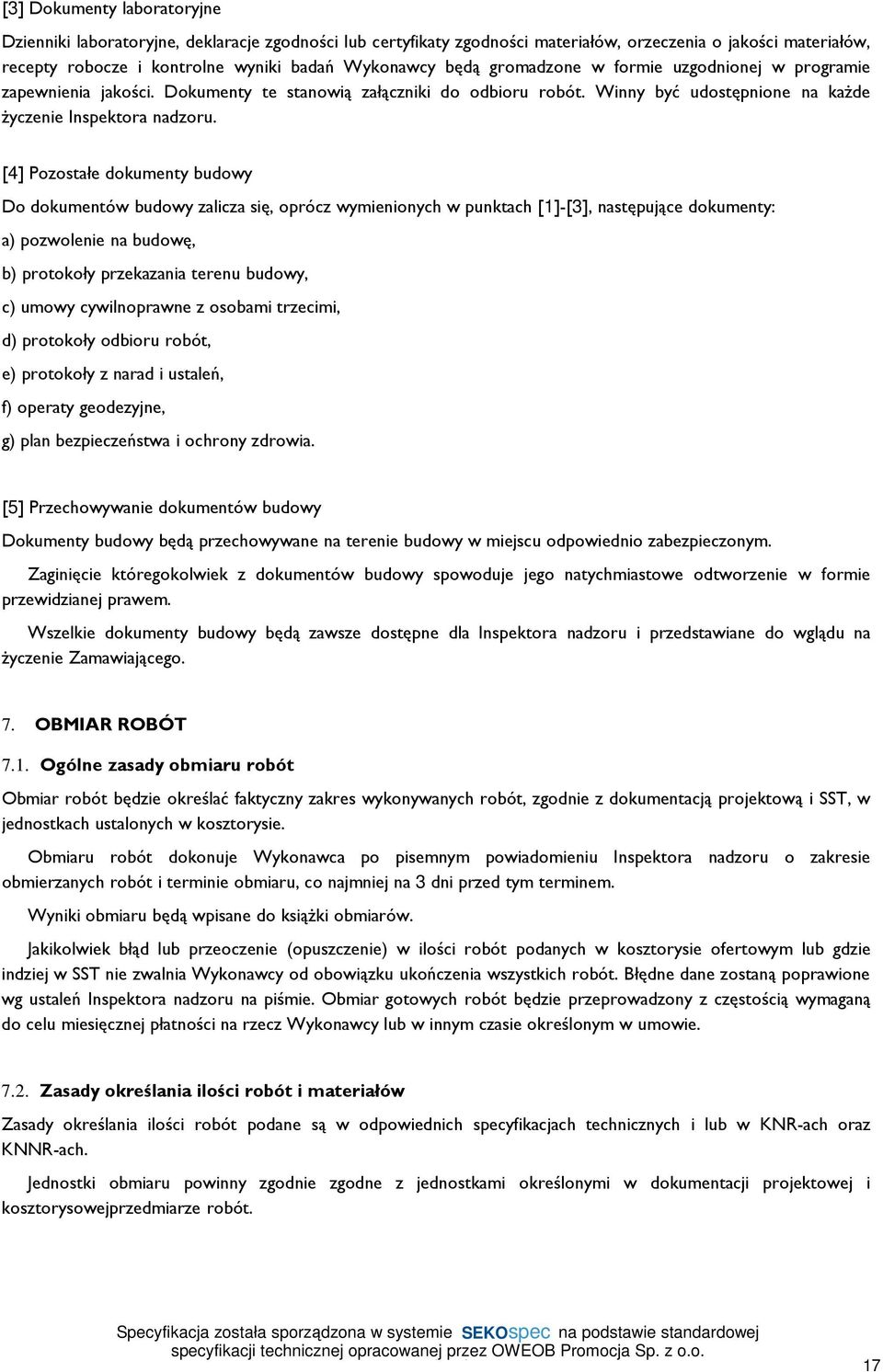

17 [3] Dokumenty laboratoryjne Dzienniki laboratoryjne, deklaracje zgodności lub certyfikaty zgodności materiałów, orzeczenia o jakości materiałów, recepty robocze i kontrolne wyniki badań Wykonawcy będą gromadzone w formie uzgodnionej w programie zapewnienia jakości. Dokumenty te stanowią załączniki do odbioru robót. Winny być udostępnione na każde życzenie Inspektora nadzoru. [4] Pozostałe dokumenty budowy Do dokumentów budowy zalicza się, oprócz wymienionych w punktach [1]-[3], następujące dokumenty: a) pozwolenie na budowę, b) protokoły przekazania terenu budowy, c) umowy cywilnoprawne z osobami trzecimi, d) protokoły odbioru robót, e) protokoły z narad i ustaleń, f) operaty geodezyjne, g) plan bezpieczeństwa i ochrony zdrowia. [5] Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla Inspektora nadzoru i przedstawiane do wglądu na życzenie Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie określać faktyczny zakres wykonywanych robót, zgodnie z dokumentacją projektową i SST, w jednostkach ustalonych w kosztorysie. Obmiaru robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem. Wyniki obmiaru będą wpisane do książki obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilości robót podanych w kosztorysie ofertowym lub gdzie indziej w SST nie zwalnia Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zostaną poprawione wg ustaleń Inspektora nadzoru na piśmie. Obmiar gotowych robót będzie przeprowadzony z częstością wymaganą do celu miesięcznej płatności na rzecz Wykonawcy lub w innym czasie określonym w umowie Zasady określania ilości robót i materiałów Zasady określania ilości robót podane są w odpowiednich specyfikacjach technicznych i lub w KNR-ach oraz KNNR-ach. Jednostki obmiaru powinny zgodnie zgodne z jednostkami określonymi w dokumentacji projektowej i kosztorysowejprzedmiarze robót. 17

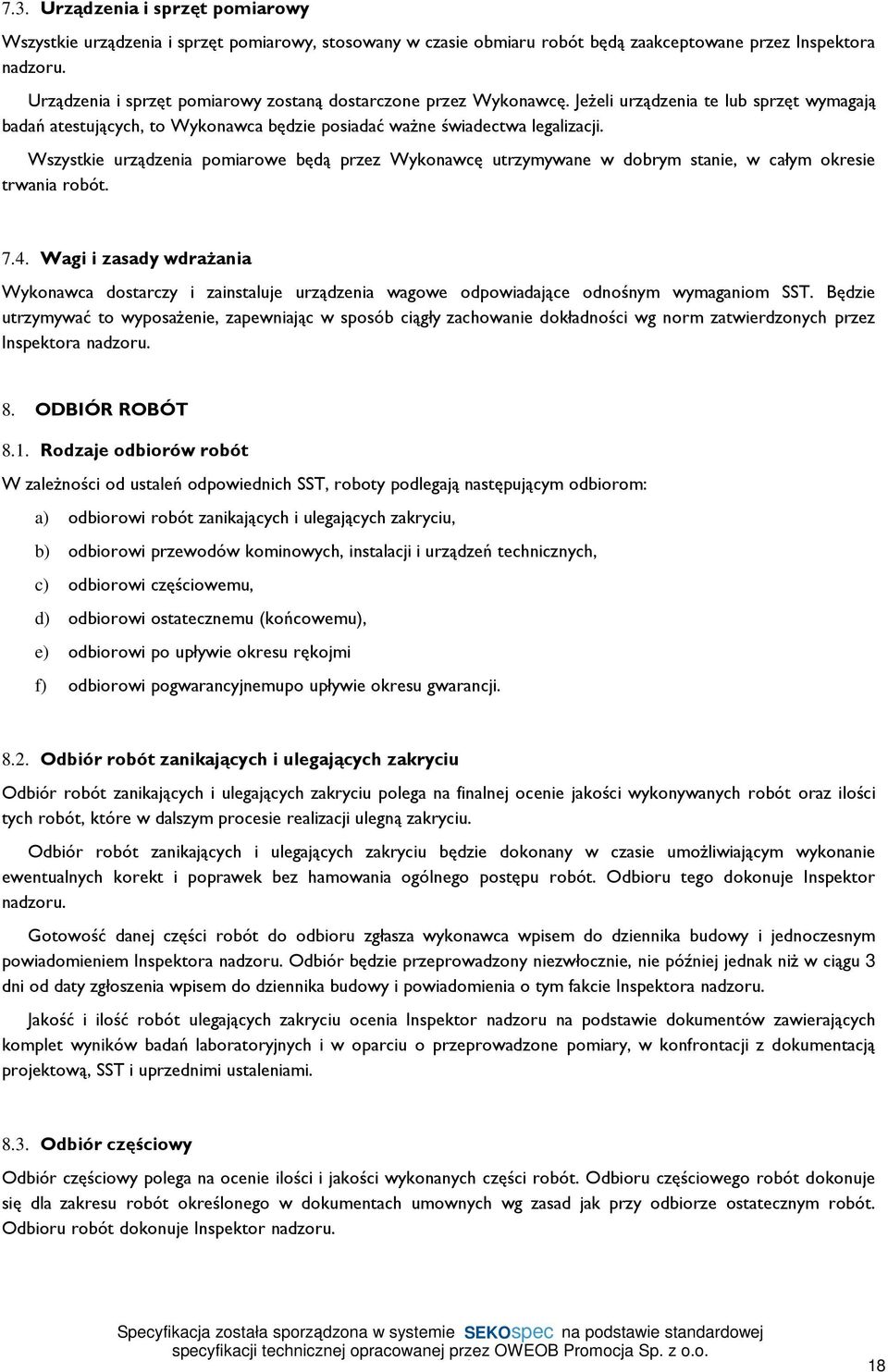

18 7.3. Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inspektora nadzoru. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących, to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót Wagi i zasady wdrażania Wykonawca dostarczy i zainstaluje urządzenia wagowe odpowiadające odnośnym wymaganiom SST. Będzie utrzymywać to wyposażenie, zapewniając w sposób ciągły zachowanie dokładności wg norm zatwierdzonych przez Inspektora nadzoru. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich SST, roboty podlegają następującym odbiorom: a) odbiorowi robót zanikających i ulegających zakryciu, b) odbiorowi przewodów kominowych, instalacji i urządzeń technicznych, c) odbiorowi częściowemu, d) odbiorowi ostatecznemu (końcowemu), e) odbiorowi po upływie okresu rękojmi f) odbiorowi pogwarancyjnemupo upływie okresu gwarancji Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie jakości wykonywanych robót oraz ilości tych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru tego dokonuje Inspektor nadzoru. Gotowość danej części robót do odbioru zgłasza wykonawca wpisem do dziennika budowy i jednoczesnym powiadomieniem Inspektora nadzoru. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia wpisem do dziennika budowy i powiadomienia o tym fakcie Inspektora nadzoru. Jakość i ilość robót ulegających zakryciu ocenia Inspektor nadzoru na podstawie dokumentów zawierających komplet wyników badań laboratoryjnych i w oparciu o przeprowadzone pomiary, w konfrontacji z dokumentacją projektową, SST i uprzednimi ustaleniami Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanych części robót. Odbioru częściowego robót dokonuje się dla zakresu robót określonego w dokumentach umownych wg zasad jak przy odbiorze ostatecznym robót. Odbioru robót dokonuje Inspektor nadzoru. 18

19 8.4. Odbiór ostateczny (końcowy) Zasady odbioru ostatecznego robót Odbiór ostateczny polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do zakresu (ilości) oraz jakości. Całkowite zakończenie robót oraz gotowość do odbioru ostatecznego będzie stwierdzona przez Wykonawcę wpisem do dziennika budowy. Odbiór ostateczny robót nastąpi w terminie ustalonym w dokumentach umowy, licząc od dnia potwierdzenia przez Inspektora nadzoru zakończenia robót i przyjęcia dokumentów, o których mowa w punkcie Odbioru ostatecznego robót dokona komisja wyznaczona przez Zamawiającego w obecności Inspektora nadzoru i Wykonawcy. Komisja odbierająca roboty dokona ich oceny jakościowej na podstawie przedłożonych dokumentów, wyników badań i pomiarów, ocenie wizualnej oraz zgodności wykonania robót z dokumentacją projektową i SST. W toku odbioru ostatecznego robót, komisja zapozna się z realizacją ustaleń przyjętych w trakcie odbiorów robót zanikających i ulegających zakryciu oraz odbiorów częściowych, zwłaszcza w zakresie wykonania robót uzupełniających i robót poprawkowych. W przypadkach nie wykonania wyznaczonych robót poprawkowych lub robót uzupełniających w poszczególnych elementach konstrukcyjnych i wykończeniowych, komisja przerwie swoje czynności i ustali nowy termin odbioru ostatecznego. W przypadku stwierdzenia przez komisję, że jakość wykonywanych robót w poszczególnych asortymentach nieznacznie odbiega od wymaganej dokumentacją projektową i SST z uwzględnieniem tolerancji i nie ma większego wpływu na cechy eksploatacyjne obiektu, komisja oceni pomniejszoną wartość wykonywanych robót w stosunku do wymagań przyjętych w dokumentach umowy Dokumenty do odbioru ostatecznego (końcowe) Podstawowym dokumentem jest protokół odbioru ostatecznego robót, sporządzony wg wzoru ustalonego przez Zamawiającego. Do odbioru ostatecznego Wykonawca jest zobowiązany przygotować następujące dokumenty: 1. dokumentację powykonawczą, tj. dokumentację budowy z naniesionymi zmianami dokonanymi w toku wykonania robót oraz geodezyjnymi pomiarami powykonawczymi, 2. szczegółowe specyfikacje techniczne (podstawowe z dokumentów umowy i ew. uzupełniające lub zamienne), 3. protokoły odbiorów robót ulegających zakryciu i zanikających, 4. protokoły odbiorów częściowych, 5. recepty i ustalenia technologiczne, 6. dzienniki budowy i książki obmiarów (oryginały), 7. wyniki pomiarów kontrolnych oraz badań i oznaczeń laboratoryjnych, zgodne z SST i programem zapewnienia jakości (PZJ), 8. deklaracje zgodności lub certyfikaty zgodności wbudowanych materiałów, certyfikaty na znak bezpieczeństwa zgodnie z SST i programem zabezpieczenia jakości (PZJ), 9. rysunki (dokumentacje) na wykonanie robót towarzyszących (np. na przełożenie linii telefonicznej, energetycznej, gazowej, oświetlenia itp.) oraz protokoły odbioru i przekazania tych robót właścicielom urządzeń, 10. geodezyjną inwentaryzację powykonawczą robót i sieci uzbrojenia terenu, 11. kopię mapy zasadniczej powstałej w wyniku geodezyjnej inwentaryzacji powykonawczej. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru ostatecznego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru ostatecznego robót. 19

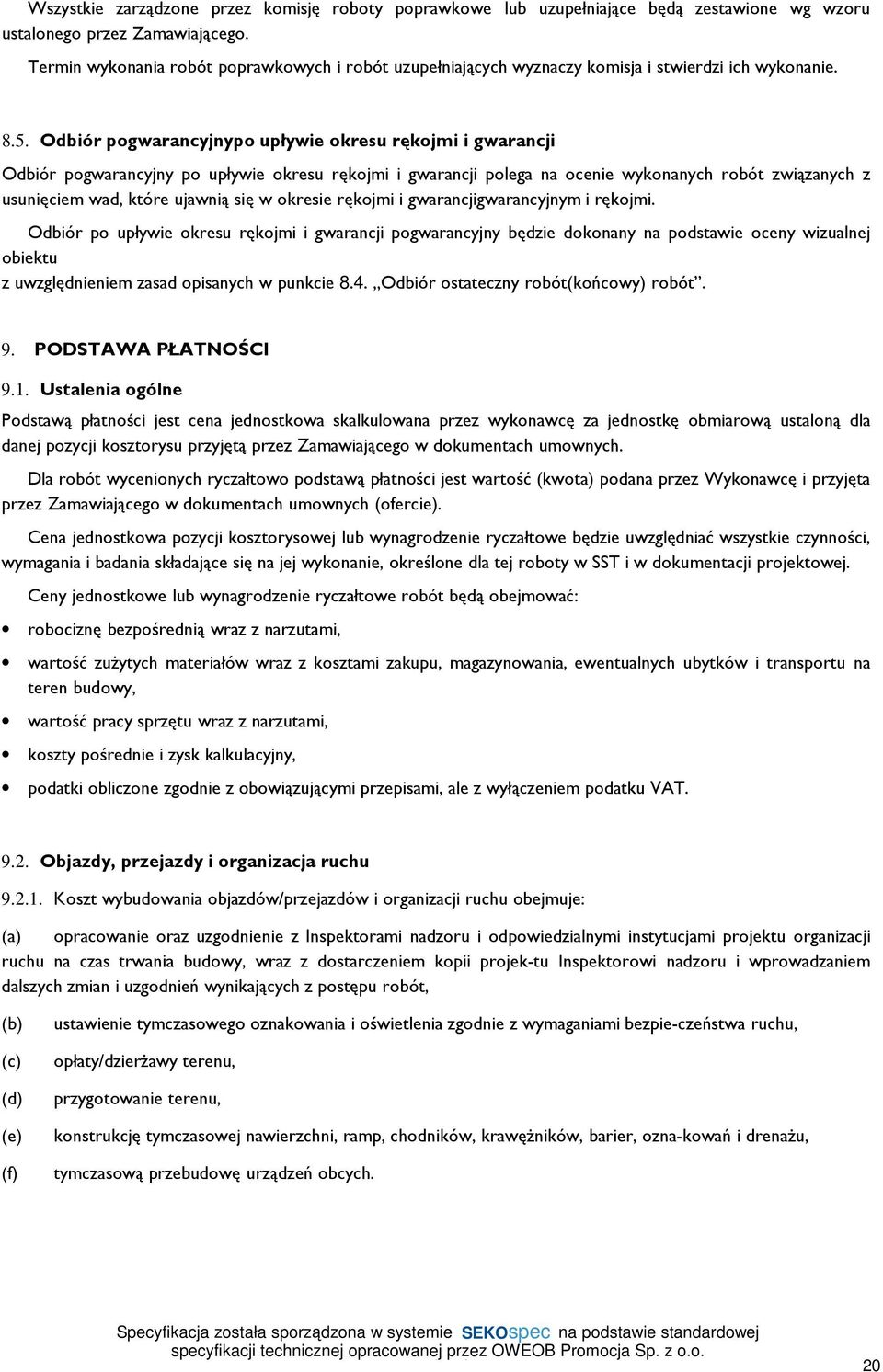

20 Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja i stwierdzi ich wykonanie Odbiór pogwarancyjnypo upływie okresu rękojmi i gwarancji Odbiór pogwarancyjny po upływie okresu rękojmi i gwarancji polega na ocenie wykonanych robót związanych z usunięciem wad, które ujawnią się w okresie rękojmi i gwarancjigwarancyjnym i rękojmi. Odbiór po upływie okresu rękojmi i gwarancji pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.4. Odbiór ostateczny robót(końcowy) robót. 9. PODSTAWA PŁATNOŚCI 9.1. Ustalenia ogólne Podstawą płatności jest cena jednostkowa skalkulowana przez wykonawcę za jednostkę obmiarową ustaloną dla danej pozycji kosztorysu przyjętą przez Zamawiającego w dokumentach umownych. Dla robót wycenionych ryczałtowo podstawą płatności jest wartość (kwota) podana przez Wykonawcę i przyjęta przez Zamawiającego w dokumentach umownych (ofercie). Cena jednostkowa pozycji kosztorysowej lub wynagrodzenie ryczałtowe będzie uwzględniać wszystkie czynności, wymagania i badania składające się na jej wykonanie, określone dla tej roboty w SST i w dokumentacji projektowej. Ceny jednostkowe lub wynagrodzenie ryczałtowe robót będą obejmować: robociznę bezpośrednią wraz z narzutami, wartość zużytych materiałów wraz z kosztami zakupu, magazynowania, ewentualnych ubytków i transportu na teren budowy, wartość pracy sprzętu wraz z narzutami, koszty pośrednie i zysk kalkulacyjny, podatki obliczone zgodnie z obowiązującymi przepisami, ale z wyłączeniem podatku VAT Objazdy, przejazdy i organizacja ruchu Koszt wybudowania objazdów/przejazdów i organizacji ruchu obejmuje: (a) opracowanie oraz uzgodnienie z Inspektorami nadzoru i odpowiedzialnymi instytucjami projektu organizacji ruchu na czas trwania budowy, wraz z dostarczeniem kopii projektu Inspektorowi nadzoru i wprowadzaniem dalszych zmian i uzgodnień wynikających z postępu robót, (b) (c) (d) (e) (f) ustawienie tymczasowego oznakowania i oświetlenia zgodnie z wymaganiami bezpieczeństwa ruchu, opłaty/dzierżawy terenu, przygotowanie terenu, konstrukcję tymczasowej nawierzchni, ramp, chodników, krawężników, barier, oznakowań i drenażu, tymczasową przebudowę urządzeń obcych. 20

21 Koszt utrzymania objazdów/przejazdów i organizacji ruchu obejmuje: (a) oczyszczanie, przestawienie, przykrycie i usunięcie tymczasowych oznakowań pionowych, poziomych, barier i świateł, (b) utrzymanie płynności ruchu publicznego Koszt likwidacji objazdów/przejazdów i organizacji ruchu obejmuje: (a) (b) usunięcie wbudowanych materiałów i oznakowania, doprowadzenie terenu do stanu pierwotnego Koszt budowy, utrzymania i likwidacji objazdów, przejazdów i organizacji ruchu ponosi Zamawiający. 10. PRZEPISY ZWIĄZANE Ustawy Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późn. zm.). Ustawa z dnia 29 stycznia 2004 r. Prawo zamówień publicznych (Dz. U. Nr 19, poz. 177). Ustawa z dnia 16 kwietnia 2004 r. o wyborach budowlanych (Dz. U. Nr 92, poz. 881). Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (jednolity tekst Dz. U. z 2002 r. Nr 147, poz. 1229). Ustawa z dnia 21 grudnia r. o dozorze technicznym (Dz. U. Nr 122, poz z późn. zm.). Ustawa z dnia 27 kwietnia 2001 r. Prawo ochrony środowiska (Dz. U. Nr 62, poz. 627 z późn. zm.). Ustawa z dnia 21 marca 1985 r. o drogach publicznych (jednolity tekst Dz. U. z 2004 r. Nr 204, poz. 2086) Rozporządzenia Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002 r. w sprawie systemów oceny zgodności wyrobów budowlanych oraz sposobu ich oznaczania znakowaniem CE (Dz. U. Nr 209, poz. 1779). Rozporządzenie Ministra Infrastruktury z dnia 2 grudnia 2002 r. w sprawie określenia polskich jednostek organizacyjnych upoważnionych do wydawania europejskich aprobat technicznych, zakresu i formy aprobat oraz trybu ich udzielania, uchylania lub zmiany (Dz. U. Nr 209, poz. 1780). Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 169, poz. 1650). Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. Nr 120, poz. 1126). Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202, poz. 2072). Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. Nr 198, poz. 2041). 21

22 Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2004 r. zmieniające rozporządzenie w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zamawiającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. Nr 198, poz. 2042) Inne dokumenty i instrukcje Warunki techniczne wykonania i odbioru robót budowlano-montażowych, (tom I, II, III, IV, V) Arkady, Warszawa Warunki techniczne wykonania i odbioru robót budowlanych. Instytut Techniki Budowlanej, Warszawa Warunki techniczne wykonania i odbioru sieci i instalacji, Centralny Ośrodek Badawczo-Rozwojowy Techniki Instalacyjnej INSTAL, Warszawa,

23 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ROBOTY MURARSKIE (Kod CPV ) 23

24 1. CZĘŚĆ OGÓLNA SPIS TREŚCI 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości 24

25 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiającego Adaptacja pokoi z umywalkami na pokoje z łazienkami w Ośrodku "Szpulki" Zakopiańskiego Centrum Edukacji im. Heleny Modrzejewskiej Zakopane, ul. Kasprusie 35a 1.2. Przedmiot ST Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót przy wznoszeniu konstrukcji murowych w budownictwie mieszkalnym, użyteczności publicznej, rolniczym i przemysłowym, eksploatowanych w warunkach nie narażonych na destrukcyjne oddziaływanie środowiska korozyjnego. Specyfikacja techniczna (ST) nie dotyczy wykonywania konstrukcji murowych wodno-kanalizacyjnych, zbiorników wodnych, pieców i kominów przemysłowych, a także innych konstrukcji murowych eksploatowanych w warunkach odbiegających znacznie od warunków występujących w budownictwie mieszkaniowym i ogólnym Zakres stosowania ST Niniejsza specyfikacja techniczna (ST) jest dokumentem przetargowym i kontraktowym przy zlecaniu i realizacji robót wymienionych w pkt. 1.2., a objętych zamówieniem określonym w pkt Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł i zasad sztuki budowlanej oraz przy uwzględnieniu przepisów bhp Przedmiot i zakres robót objętych ST Specyfikacja dotyczy wykonania konstrukcji murowych eksploatowanych w warunkach nie narażonych na destrukcyjne działanie środowiska korozyjnego i obejmuje wykonanie następujących czynności: przygotowanie zapraw, spajanie elementów murowych zaprawą. Przedmiotem specyfikacji jest także określenie wymagań odnośnie właściwości materiałów wykorzystywanych do robót murowych oraz wymagań dotyczących wykonania i odbiorów konstrukcji murowych Określenia podstawowe Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne Kod CPV , pkt 1.4, a także zdefiniowanymi poniżej: Konstrukcja murowa konstrukcja powstająca na placu budowy w wyniku ręcznego spojenia elementów murowych zaprawą murarską. Element murowy drobno- lub średniowymiarowy wyrób budowlany przeznaczony do ręcznego wznoszenia konstrukcji murowych. Grupa elementów murowych elementy murowe o podobnej procentowej zawartości otworów 25

26 oraz ich kierunku odniesionym do ułożenia elementu w murze. Otwór ukształtowana przestrzeń pusta, która może przechodzić lub nie przez cały element murowy. Zaprawa budowlana mieszanina nieorganicznego spoiwa, kruszywa, wody i innych dodatków technologicznych, jeżeli są wymagane. Zaprawy budowlane dzielą się na: murarskie, tynkarskie i specjalne np. żaroodporne, montażowe lub zalewowe. Zaprawa murarska zaprawa budowlana przeznaczona do spajania elementów murowych w jedną konstrukcyjną całość i wyrównywania naprężeń występujących w murach. Wyroby dodatkowe wykorzystywane przy wznoszeniu konstrukcji murowych różnego rodzaju wyroby metalowe, żelbetowe lub z tworzyw sztucznych stosowane w konstrukcjach murowych jako elementy uzupełniające tj. kotwy, łączniki, wsporniki, nadproża i wzmocnienia (zbrojenie) spoin. Inne wyroby i materiały wykorzystywane przy wznoszeniu konstrukcji murowych materiały i wyroby do wykonywania zapraw murarskich oraz wszelkiego rodzaju dodatki np. przeciwmrozowe. Warunki środowiskowe w zależności od stopnia narażenia konstrukcji na zawilgocenie rozróżnia się zgodnie z PN-B pięć klas środowiska: klasa 1: środowisko suche np. wnętrza budynków mieszkalnych i biurowych, a także nie podlegające zawilgoceniu wewnętrzne warstwy ścian szczelinowych, klasa 2: środowisko wilgotne wewnątrz pomieszczeń np. w pralni lub środowisko zewnętrzne, w którym element nie jest wystawiony na działanie mrozu, łącznie z elementami znajdującymi się w nieagresywnym gruncie lub wodzie, klasa 3: środowisko wilgotne z występującym mrozem, klasa 4: środowisko wody morskiej elementy pogrążone całkowicie lub częściowo w wodzie morskiej, elementy położone w strefie bryzgów wodnych lub znajdujące się w powietrzu nasyconym solą, klasa 5: środowisko agresywne chemicznie (gazowe, płynne lub stałe). Mur w ścianie piwnicznej zabezpieczony w sposób należyty przed przenikaniem wody uważać można za znajdujący się w środowisku klasy 2. Wartość deklarowana wartość dotycząca wyrobu, określona zgodnie z normą, którą producent jest zobowiązany uzyskać przy założonej zmienności procesu produkcyjnego. Wytrzymałość średnia elementów murowych na ściskanie średnia arytmetyczna wytrzymałość na ściskanie określonej liczny elementów murowych. Znormalizowana wytrzymałość elementów murowych na ściskanie wytrzymałość elementów murowych na ściskanie sprowadzona do wytrzymałości równoważnego elementu murowego w stanie powietrzno-suchym, którego zarówno wysokość jak i mniejszy wymiar w kierunku poziomym wynoszą 100 mm. Zaprawa murarska wg projektu zaprawa, której skład i metoda wytwarzania zostały podporządkowane osiągnięciu wymaganych właściwości (podejścia ze względu na właściwości użytkowe). Zaprawa murarska wg przepisu zaprawa wykonana wg wcześniej określonej receptury, której właściwości wynikają z ustalonych proporcji składników (podejścia ze względu na recepturę). Czas korekty świeżo zarobionej zaprawy mierzony w minutach czas, w którym 50% przylegającej płaszczyzny sześcianu, umieszczonego na warstwie zaprawy rozprowadzonej na określonym podłożu stanowiącym element murowy i następnie uniesionego, jest pokryta przylegającą zaprawą. Spoina wsporna pozioma warstwa zaprawy pomiędzy dwiema płaszczyznami elementów murowych. Nadproże belka przejmująca obciążenie z obszaru nad otworem w ścianie murowanej. 26

27 Nadproże pojedyncze nadproże pracujące jako pojedyncza belka. Nadproże złożone nadproże składające się z dwóch lub więcej elementów konstrukcyjnych, z których każdy ma strefę ściskaną i rozciąganą. Nadproże zespolone nadproże zawierające część prefabrykowaną oraz uzupełniającą, wykonywaną na miejscu wbudowania Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne powszechnie stosowane wymagania dotyczące robót podano w ST Wymagania ogólne Kod CPV , pkt Dokumentacja robót murowych Konstrukcje murowe należy wykonywać na podstawie dokumentacji, której wykaz oraz podstawy prawne sporządzenia podano w ST Wymagania ogólne Kod CPV , pkt Dokumentacja powinna w szczególności zawierać wymagania stawiane konstrukcjom murowym, wyrobom i materiałom wykorzystywanym przy ich wznoszeniu, w zakresie: bezpieczeństwa konstrukcji, bezpieczeństwa użytkowania, wymagań cieplnych, wymagań akustycznych, trwałości konstrukcji itp. Konstrukcje murowe powinny być zaprojektowane tak, by przez cały przewidywany okres użytkowania w określonych warunkach środowiskowych (klasie środowiska) i przy właściwej konserwacji odpowiadały założonemu przeznaczeniu. Przy określaniu trwałości konstrukcji i doborze materiałów należy uwzględnić warunki środowiskowe, na działanie których konstrukcja będzie narażona oraz umiejscowienie elementu konstrukcyjnego w budowli, a także sposób jego zabezpieczenia przez działaniem niekorzystnych czynników. 27

28 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 2.1. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne Kod CPV , pkt Rodzaje materiałów Materiały i wyroby wykorzystywane w robotach murarskich: elementy murowe, zaprawy murarskie, wyroby dodatkowe, inne wyroby i materiały. Wszystkie materiały i wyroby stosowane do wykonania konstrukcji murowych powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych) Elementy murowe Rodzaje elementów murowych Rozróżnia się następujące rodzaje elementów murowych różnicowane z uwagi na: Surowiec użyty do ich produkcji oraz ogólne zasady projektowania i wykonywania konstrukcji murowych: ceramiczne o małej i dużej gęstości, odpowiadające wymaganiom normy PN-EN 771-1, silikatowe, spełniające wymagania normy PN-EN 771-2, z betonów zwykłych i lekkich kruszywowych według normy PN-EN 771-3, z autoklawizowanego betonu komórkowego, odpowiadające wymaganiom PN-EN 771-4, z kamienia sztucznego według normy PN-EN 771-5, z kamienia naturalnego, spełniające wymagania normy PN-EN Surowiec użyty do ich produkcji oraz projektowanie i wykonywanie konstrukcji murowych według indywidualnych zasad: z betonów lekkich z wypełniaczami organicznymi, z nieautoklawizowanego betonu komórkowego, z gipsu naturalnego i syntetycznego oraz z gipsobetonu, stosowane sporadycznie lub na skalę doświadczalną elementy z gliny niewypalonej, z tworzyw sztucznych, produkowane według norm krajowych lub aprobat technicznych. Wielkość elementów: drobnowymiarowe o wadze kilku kilogramów (cegły pełne i drążone, bloczki pełne) układane przy murowaniu jedną ręką, średniowymiarowe o wadze kilkunastu lub dwudziestu kilku kilogramów (pustaki i bloki pełne) układane oburącz przy murowaniu. Elementy wielkowymiarowe, np. nadproża lub prefabrykowane bloki ścienne, które są układane przez kilku murarzy lub przy użyciu sprzętu mechanicznego, nie są zaliczane do grupy elementów murowych. Wymagania stawiane tolerancjom wymiarowym: elementy do murowania na zwykłe spoiny, elementy do murowania na cienkie spoiny. Zawartość otworów w elementach murowych: elementy grupy 1, 28

29 elementy grupy 2, elementy grupy 3. Elementy murowe przyporządkowywane tym grupom powinny spełniać wymagania podane w tablicy 1 w normie PN-B Przeprowadzaną kontrolę produkcji (kategoria produkcji): elementy kategorii I, do której zalicza się wyroby, których producent deklaruje, że mają one określoną wytrzymałość na ściskanie, a wyniki kontroli jakości przeprowadzanej w zakładzie potwierdzają, że prawdopodobieństwo wystąpienia średniej wytrzymałości na ściskanie mniejszej od zadeklarowanej jest nie większe niż 5%, elementy kategorii II, do której zalicza się wyroby, których producent deklaruje ich wytrzymałość średnią, a pozostałe wymagania kategorii I nie są spełnione. Kształt elementów murowych: z gładkimi powierzchniami bocznymi do murowania na pełne pionowe spoiny poprzeczne, z piórem i wpustem, przeznaczone do murowania ściany bez wypełniania zaprawą pionowych spoin poprzecznych, z dwoma uchwytami bocznymi lub z jednym uchwytem centrycznym. Rolę pełnioną w konstrukcji murowej: podstawowe o kształcie prostopadłościanu, spełniające rolę głównego elementu konstrukcyjnego, uzupełniające o różnorodnym kształcie, tj. narożniki, okapniki, daszki Właściwości elementów murowych deklarowane przez ich producentów i przewidywane w dokumentacji projektowej: Wymiary i odchyłki wymiarowe Według norm producent powinien podawać nominalne wymiary długości, szerokości i wysokości. Odchyłki wymiarowe charakteryzuje się dwoma parametrami: wartością średnią (różnica między wartością średnią pomiarów i wartością deklarowaną), rozpiętością wymiarów (różnica między wynikiem największym i najmniejszym). Kształt i budowa Producent elementów murowych powinien podać ich cechy zewnętrzne w zakresie potrzebnym do jednoznacznej identyfikacji danego elementu i określenia jego przydatności do stosowania oraz ewentualnego wykorzystania przez projektanta przy wykonywaniu obliczeń statystycznych, akustycznych, ogniowych itp. Wady i uszkodzenia powierzchniowe W odniesieniu do elementów przeznaczonych do murowania na cienkie spoiny wymagane jest podanie przez producenta maksymalnych dopuszczalnych odchyleń płaskości powierzchni kładzenia (wspornych). Gęstość Gęstość brutto i netto oznaczana w stanie suchym powinna być deklarowana wtedy, kiedy takie dane są potrzebne do oceny izolacyjności akustycznej, nośności, odporności ogniowej lub izolacyjności cieplnej ścian. Wytrzymałość na ściskanie Zgodnie z normami producenci powinni podawać średnią wytrzymałość na ściskanie elementów murowych. Producent może również deklarować wytrzymałość znormalizowaną. Konieczne jest również podanie kategorii produkcji elementów murowych. Trwałość (mrozoodporność) Dobór grup elementów murowych w projekcie powinien uwzględniać przewidywane warunki środowiskowe i w konsekwencji stopień narażenia na zawilgocenie konstrukcji murowych. 29

30 Konstrukcje murowe narażone na stałe zawilgocenie powinny być odporne na: cykliczne zamrażanie i rozmrażanie, działanie siarczanów i chlorków. Dobór elementów murowych w różnych warunkach środowiskowych, zalecany w normie PN-B-03002, podano w tablicy 1. Tablica 1. Dobór elementów murowych wg grup z uwagi na trwałość (grupy jak w pkt a klasy środowiska jak w pkt niniejszej specyfikacji) Elementy murowe Klasa środowiska Ceramiczne 1,2,3 1,2,3 1,2,3 2) 1,2,3 2) 1,2,3 2) Silikatowe 1,2 1,2 1) 1,2 2) 3) 3) Z betonu zwykłego i kruszywowego lekkiego Z autoklawizowanego betonu komórkowego 1,2 1,2 1) 1,2 1) 1,2 2) 1,2 2) 1 1 2) 3) 3) 3) 1) Przy należytym zabezpieczeniu przed zawilgoceniem. 2) Elementy licowe odpowiednio do deklaracji producenta dotyczącej przydatności elementu w określonych warunkach środowiskowych lub elementy zwykłe przy należytym zabezpieczeniu przed zawilgoceniem. 3) Nie stosuje się. Ponieważ pod pojęciem trwałości elementów murowych należy rozumieć przede wszystkim mrozoodporność, więc kategorie odporności elementów murowych na cykle zamrażania i rozmrażania powinny być skorelowane z przewidywanym sposobem ich zastosowania. Rozróżnia się następujące kategorie: kategoria F0, warunki obojętne (ściany wewnętrzne, wewnętrzne warstwy ścian szczelinowych), kategoria F1, warunki umiarkowane (zewnętrzne elementy budynku narażone na zamrażanie i rozmrażanie, ale zabezpieczone przed bezpośrednim nasączaniem), kategoria F2, warunki surowe (nieotynkowane przyziemie, nieotynkowane parapety, nieotynkowane kominy, zasklepienia, zwieńczenia, wolno stojące ściany graniczne). Właściwości cieplne W przypadku elementów przeznaczonych do stosowania w konstrukcjach podlegających wymaganiom izolacyjności cieplnej, producent powinien podać informacje o właściwościach cieplnych. Informacje te mogą być oparte na wartościach tabelarycznych, obliczeniach lub badaniach, zgodnie z PN-EN Absorpcja wody zewnętrzne nietynkowane elementy budynku W przypadku elementów stosowanych do budowy zewnętrznych ścian licowych sprawdzana jest ich absorpcja (nasiąkliwość) 24-godzinna. Absorpcja wody warstwy odporne na wilgoć W przypadku elementów murowych stosowanych w konstrukcjach szczególnie narażonych na silne zawilgocenie, określa się absorpcję (nasiąkliwość) za pomocą gotowania w wodzie. Absorpcja wody początkowa wielkość absorpcji wody 30

31 Jeżeli jest to niezbędne, ze względu na sposób stosowania elementów, należy sprawdzać początkową wielkość absorpcji wody w czasie 60 sekund. Reakcja na ogień Jeżeli przewidywane zastosowanie wyrobu tego wymaga, producent powinien deklarować klasę reakcji na ogień elementu murowego. Jeżeli element zawiera mniej niż 1% masy (objętości) materiałów organicznych, deklarować można klasę A1 bez konieczności przeprowadzania badań ogniowych. Zawartość aktywnych soli rozpuszczalnych W przypadku elementów ceramicznych, zależnie od przewidywanego zakresu zastosowania, bada się zawartość aktywnych soli rozpuszczalnych. Rozszerzalność pod wpływem wilgoci Jeżeli normy tego wymagają, to można przeprowadzić badania zmian liniowych pod wpływem wilgoci elementów murowych. Przepuszczalność pary wodnej W przypadku elementów licowych, należy podać tabelaryczną wartość współczynnika dyfuzji pary wodnej. Tabelaryczny (normowy) współczynnik dyfuzji określa się na podstawie gęstości materiału. Wytrzymałość spoiny (charakterystyczna początkowa wytrzymałość spoiny) W przypadku elementów murowych i zapraw murarskich przeznaczonych do stosowania w elementach konstrukcyjnych, powinna być deklarowana charakterystyczna początkowa wytrzymałość spoiny na ścinanie. Deklaracja może być oparta na wartościach stabelaryzowanych podanych w normach przedmiotowych lub na wartościach wynikających z badań. Substancje niebezpieczne Konieczne jest przeprowadzanie badań promieniotwórczości naturalnej elementów murowych. Badania te należy wykonywać zgodnie z Instrukcją ITB nr 234/ Zaprawy murarskie Rodzaje zapraw murarskich Rozróżnia się następujące zaprawy murarskie różnicowane z uwagi na: Właściwości i/lub zastosowanie: ogólnego przeznaczenia (G), lekka (L), do cienkich spoin (T). Koncepcję projektowania zaprawy: zaprawa wg projektu, zaprawa wg przepisu. Sposób produkcji: zaprawa wytwarzana w całości lub częściowo w zakładzie, spełniająca wymagania normy PN-EN 998-2, zaprawa wytwarzana na miejscu budowy, odpowiadająca wymaganiom normy PN-B Skład materiałowy zapraw ogólnego przeznaczenia, wytwarzanych na miejscu budowy (symbol rodzaju): zaprawa cementowa ( c ), zaprawa cementowo-wapienna ( cw ), zaprawa wapienna ( w ), oraz zaprawy mieszane np. cementowo-gliniana ( cgl ). Proporcję składników (mierzoną objętościowo) w zaprawach ogólnego przeznaczenia, wytwarzanych na miejscu budowy: 31

32 a) zaprawa cementowa (cement : piasek): odmiana 1:2 (symbol odmiany A), odmiana 1:3 (symbol odmiany B), odmiana 1:4 (symbol odmiany C), b) zaprawa cementowo-wapienna (cement : wapno : piasek): odmiana 1:0,25:3 (symbol odmiany D), odmiana 1:0,5:4 (symbol odmiany E), odmiana 1:1:6 (symbol odmiany F), odmiana 1:2:9 (symbol odmiany G), c) zaprawa wapienna (wapno : piasek) odmiana 1:1,5 (symbol odmiany H), odmiana 1:2 (symbol odmiany I), odmiana 1:4 (symbol odmiany J). Wytrzymałości na ściskanie zapraw ogólnego przeznaczenia, wytwarzanych na placu budowy: klasa M 0,25 przy wytrzymałości na ściskanie nie mniejszej niż 0,25 N/mm 2, klasa M 0,5 przy wytrzymałości na ściskanie nie mniejszej niż 0,5 N/mm 2, klasa M 1,0 przy wytrzymałości na ściskanie nie mniejszej niż 1,0 N/mm 2, klasa M 2,5 przy wytrzymałości na ściskanie nie mniejszej niż 2,5 N/mm 2, klasa M 5,0 przy wytrzymałości na ściskanie nie mniejszej niż 5,0 N/mm 2, klasa M 10,0 przy wytrzymałości na ściskanie nie mniejszej niż 10,0 N/mm 2, klasa M 15,0 przy wytrzymałości na ściskanie nie mniejszej niż 15,0 N/mm 2, klasa M 20,0 przy wytrzymałości na ściskanie nie mniejszej niż 20,0 N/mm 2, klasa M d przy wytrzymałości na ściskanie większy od 25,0 N/mm 2. Dla zapraw murarskich produkowanych fabrycznie wytrzymałość na ściskanie powinna być deklarowana przez producenta. Producent może deklarować klasę wytrzymałości na ściskanie oznaczoną literą M i następującą po niej liczbą klasy, co oznacza, że wytrzymałość na ściskanie w N/mm 2 jest nie mniejsza od tej liczby. Zalecane zgodnie z normą PN-B odmiany i klasy zapraw wytwarzanych na placu budowy w zależności od ich przeznaczenia podano w tablicy 2. Tablica 2. Zalecane rodzaje, odmiany i klasy zapraw w zależności od przeznaczenia Przeznaczenie Ściany fundamentowe i ściany zewnętrzne poniżej poziomu terenu Ściany zewnętrzne powyżej poziomu terenu konstrukcyjne niekonstrukcyjne konstrukcyjne niekonstrukcyjne Symbol rodzaju Symbol odmiany Klasa C A, B, C od M 10 do M 15; M d CW D, E M 10; M 15 C B, C M 10; M 15 CW D, E M 10; M 15 C A, B, C od M 10 do M 20 CW D, E, F od M 5 do M 15 C B, C M 10; M 15 CW E, F M 5; M 10 32

33 Ściany wewnętrzne konstrukcyjne niekonstrukcyjne C B, C M 10; M 15 CW D, E, F, G W H M 1 C C M 10 CW D, E, F, G od M 2,5 do M 15 od M 2,5 do M 5 W H, I, J od M 0,25 do M 1 Dobór zapraw z uwagi na warunki środowiskowe eksploatacji konstrukcji murowej z uwzględnieniem stopnia narażenia na zawilgocenie przedstawiono zgodnie z normą PN-B w tablicy 3. Tablica 3. Dobór zapraw z uwagi na trwałość Klasa zaprawy Klasa środowiska ,0 + 3, , ) + 1) 1) Odpowiednio do deklaracji producenta Do murów zbrojonych powinny być wykorzystywane zaprawy cementowe o wytrzymałości nie niższej niż 5 N/mm 2, a w przypadku murów zbrojonych w środowisku wilgotnym o wytrzymałości nie niższej niż 8 N/mm 2. Do murów zbrojonych należy stosować zaprawy nie powodujące korozji zbrojenia Właściwości zapraw murarskich Z uwagi na charakterystyczny dla zapraw proces wiązania, czyli stopniowego przechodzenia ze stanu płynnego lub plastycznego w stan stały, właściwości zapraw muszą być określane zarówno dla suchych mieszanek jak i dla zapraw świeżych oraz stwardziałych. Właściwości mieszanek suchych określane są w odniesieniu do zapraw wytwarzanych w zakładzie (kontrola bieżąca procesu produkcji). Właściwości zaprawy świeżej istotne są dla murarza i przebiegu robót murarskich, natomiast zaprawy stwardziałej decydują o jakości konstrukcji murowej. Właściwości zapraw murarskich deklarowane przez ich producentów i przewidywane w dokumentacji projektowej A. Właściwości suchych mieszanek: Uziarnienie wypełniaczy Podawanie maksymalnego rozmiaru kruszywa wymagane jest jedynie w przypadku zapraw przeznaczonych do cienkich spoin (do 2 mm). Gęstość nasypowa mieszanki suchej Podawanie gęstości nasypowej jest konieczne w przypadku projektowania zapraw według przepisu, tzn. w momencie określania proporcji składników (objętościowo lub masowo). Okres gwarancji mieszanki suchej Normy nie określają minimalnego okresu przydatności mieszanki suchej zaprawy do stosowania, więc większość producentów przyjmuje minimalny okres gwarancji trzy miesiące. Proporcje mieszania mieszanki z wodą W przypadku zapraw gotowych proporcje mieszania mieszanki suchej z wodą określa producent. W przypadku zapraw wytwarzanych na placu budowy proporcje określa się na 33

34 podstawie badań konsystencji świeżego zarobu. B. Właściwości świeżej zaprawy: Konsystencja i plastyczność (rozpływ) Konsystencję świeżej zaprawy określa się za pomocą stolika rozpływu wg normy PN-EN Jedynie w przypadku zapraw wytwarzanych na placu budowy, PN-B tymczasowo dopuszcza stosowanie dotychczasowej polskiej metody oznaczania konsystencji zaprawy, polegającej na określeniu głębokości zanurzania stożka pomiarowego w zaprawie, zgodnie z PN-85/B Konsystencja (w cm) świeżej zaprawy, w zależności od rodzaju elementów murowych, określana wg PN-85/B-04500, powinna wynosić: 1) elementy ceramiczne o nasiąkliwości do 6% 5 7 cm, 2) elementy ceramiczne o nasiąkliwości powyżej 6% do 22% 6 8 cm, 3) elementy ceramiczne o nasiąkliwości 22% 8 10 cm, 4) elementy silikatowe 6 8 cm, 5) elementy z betonu kruszywowego zwykłego 5 7 cm, 6) elementy z betonu kruszywowego lekkiego 7 8 cm, 7) elementy z autoklawizowanego betonu komórkowego 8 9 cm, 8) elementy z kamienia naturalnego i sztucznego 6 10 cm. Gęstość objętościowa zaprawy świeżej Badania gęstości zaprawy świeżej nie jest obowiązkowe. Badania takie mogą być przydatne do alternatywnego określania zawartości powietrza w zaprawie świeżej. Według dotychczasowych norm polskich oznaczanie polega na określeniu czasu, po którym zaprawa zgęstnieje na tyle, że jej konsystencja zmniejszy się o 3 cm, a plastyczność o 4 cm. Czas zachowania właściwości roboczych Czas zachowania właściwości roboczych zapraw produkowanych fabrycznie powinien być deklarowany przez producenta. Wyniki badań przeprowadzanych według PN-EN powinny wykazywać czas nie krótszy niż jego wartość deklarowana. Czas zachowania właściwości roboczych zapraw wykonywanych na miejscu budowy, określany według PN-EN , nie powinien być krótszy niż: 1) dla zapraw cementowych 2 h, 2) dla zapraw cementowo-wapiennych 5 h, 3) dla zapraw wapiennych 8 h. Czas korekty świeżo zarobionej zaprawy Czas korekty powinien być deklarowany w przypadku zapraw do murowania na cienkie spoiny. Ogólnie przyjmuje się, że nie powinien być krótszy niż 7 minut. Zawartość powietrza Badanie zawartości powietrza jest wymagane w odniesieniu do zapraw produkowanych fabrycznie, jedynie w przypadku zapraw tynkarskich. Jeżeli jednak jest to konieczne ze względu na zastosowanie zaprawy murarskiej wg przepisu, wprowadzanej do obrotu, to zakres zawartości powietrza deklaruje producent. Badania przeprowadza się zgodnie z PN-EN Co do zapraw z kruszywami porowatymi dopuszczana jest również możliwość określania zawartości powietrza na podstawie badania gęstości objętościowej świeżej zaprawy, zgodnie z PN-EN Zawartość powietrza dla zapraw bez dodatków napowietrzających, wykonywanych na miejscu budowy, określana według PN-EN , nie powinna być większa niż: 1) 10% dla klas zapraw M 0,25 do M 5, 34

35 2) 13% dla klas zapraw M 10 do M d. Zawartość chlorków Norma PN-EN zaleca, aby zawartość chlorków nie przekraczała 0,1% suchej masy zaprawy. W przypadku zapraw stosowanych w konstrukcjach zbrojonych konieczne jest sprawdzenie zawartości chlorków, zgodnie z PN-EN C. Właściwości stwardniałej zaprawy Gęstość objętościowa zaprawy stwardniałej Oznaczanie gęstości zaprawy w stanie suchym jest istotne przede wszystkim z uwagi na konieczność określenia, czy dana zaprawa należy do grupy zapraw zwykłych czy do grupy zapraw lekkich. Gęstość zapraw murarskich lekkich nie powinna być większa niż 1300 kg/m 3. Gęstość zapraw zwykłych wytwarzanych na miejscu budowy, określana według PN-EN , zgodnie z normą PN-B nie powinna przekraczać: 1) zaprawy cementowej 2000 kg/m 3, 2) zaprawy cementowo-wapiennej 1850 kg/m 3, 3) zaprawy wapiennej 1700 kg/m 3. Wytrzymałość na ściskanie i zginanie Producent zapraw murarskich wytwarzanych fabrycznie powinien deklarować ich wytrzymałość na ściskanie lub odpowiednią klasę wytrzymałości. Norma PN-EN definiuje klasy: M 1, M 2,5, M 5, M 10, M 20 i M d (dla wytrzymałości 25 N/mm 2 ). Wytrzymałość na ściskanie zaprawy produkowanej fabrycznie, badana zgodnie z normą PN-EN , nie powinna być mniejsza od deklarowanej wytrzymałości na ściskanie lub deklarowanej klasy wytrzymałości na ściskanie. Normy nie wymagają deklarowania wytrzymałości na zginanie zapraw produkowanych fabrycznie. Wytrzymałość na ściskanie zaprawy wytwarzanej na miejscu budowy, badanej zgodnie z wymaganiami normy PN-EN , nie powinna być mniejsza niż podana w tablicy 4. Tablica 4. zaprawy Rodzaj zaprawy Cementowa Cementowowapienna Wapienna Wytrzymałość na ściskanie w zależności od rodzaju, odmiany i klasy Klasa zaprawy i wytrzymałość na ściskanie Symbol N/mm 2 odmiany M 0,25 M 0,5 M 1 M 2,5 M 5 M 10 M 15 M 20 A 20 B 15 C 10 D 15 E 10 F 5 G 0,25 H 1 I 0,5 J 0,25 Wytrzymałość na zginanie zapraw murarskich wytwarzanych na miejscu budowy, badana według PN-EN , w zależności od rodzaju, odmiany i klasy zaprawy, nie powinna być mniejsza niż podana w tablicy 5. 35

36 Tablica 5. Rodzaj zaprawy Cementowa Cementowowapienna Wapienna Wytrzymałość na zginanie w zależności od rodzaju, odmiany i klasy zaprawy Symbol odmiany Wytrzymałość na zginanie w zależności od klasy zaprawy N/mm 2 M 0,25 M 0,5 M 1 M 2,5 M 5 M 10 M 15 M 20 A 5,0 B 4,5 C 3,4 D 3,5 E 2,5 F 1,6 G 0,8 H 0,45 I 0,4 J 0,25 Absorpcja wody (nasiąkliwość) Absorpcja wody (nasiąkliwość) w zależności od rodzaju zaprawy wytwarzanej na miejscu budowy, badana według PN-85/B-04500, powinna wynosić nie więcej niż: a) zaprawa cementowa 10%, b) zaprawa cementowo-wapienna: klasy M 2,5 i M 5 14%, klasy M 10 i M 15 12%, a) zaprawa wapienna 15%. W odniesieniu do zapraw wytwarzanych fabrycznie, przeznaczonych do stosowania w elementach zewnętrznych budynku i narażonych na bezpośrednie oddziaływanie warunków atmosferycznych producent deklaruje i bada absorpcję spowodowaną kapilarnym podciąganiem wody. Wyniki badań przeprowadzonych zgodnie z PN-EN powinny wykazać, że absorpcja wody nie jest większa od deklarowanej. Mrozoodporność (trwałość) Trwałość zaprawy określa się jako odporność na zamrażanie odmrażanie. Zaprawy przeznaczone do stosowania w zewnętrznych elementach budynku powinny być odporne na zamrażanie odmrażanie. Odporność na zamrażanie odmrażanie (mrozoodporność) zaprawy sprawdza się według metody podanej w PN-85/B Zaprawę określa się jako odporną na zamrażanie odmrażanie, jeżeli po przeprowadzeniu wymaganych cykli zamrażania odmrażania spadek wytrzymałości na ściskanie, badanej według PN-EN , jest nie większy niż: 1) 10% w przypadku zapraw cementowych, 2) 20% w przypadku zapraw cementowo-wapiennych. W przypadku zapraw wapiennych badania się nie przeprowadza, przyjmuje się, że nie są odporne na zamrażanie odmrażanie. Promieniotwórczość (substancje niebezpieczne) Konieczne jest przeprowadzenie badań promieniotwórczości naturalnej materiałów budowlanych, w tym zapraw budowlanych. Badania te należy wykonywać zgodnie z Instrukcją ITB nr 234/95. Wytrzymałość spoiny 36

37 Wytrzymałość spoiny, zapraw murarskich przeznaczonych do stosowania w elementach konstrukcyjnych budynku, określa się jako początkową wytrzymałość charakterystyczną na ścinanie spoiny. Początkowa wytrzymałość charakterystyczna na ścinanie spoiny zapraw klasy M 1 do M d wytwarzanych na miejscu budowy może być określana na podstawie: 1) badań połączenia spoiny z elementem murowym według PN-EN , 2) wartości tabelarycznych zawartych w załączniku C do normy PN-EN wynoszących: 0,15 N/mm 2 dla zapraw ogólnego stosowania i lekkich, 0,3 N/mm 2 dla zapraw do cienkich spoin. W odniesieniu do zapraw wykonywanych fabrycznie producent powinien deklarować charakterystyczną początkową wytrzymałość spoiny. Deklaracja może być wydana na podstawie badań przeprowadzonych zgodnie z procedurą zapisaną w PN-EN lub według wcześniej podanych wartości normowych zawartych w załączniku C do normy PN-EN Reakcja na ogień Producent powinien podać klasę reakcji na ogień zaprawy. Klasyfikację reakcji na ogień zapraw przeprowadza się według PN-EN następująco: 1) zaprawy zawierające frakcję jednolicie rozmieszczonych materiałów organicznych, liczoną masowo lub objętościowo 1,0% (przyjmuje się tę wartość, która ma większe znaczenie), zalicza się do klasy A1 reakcji na ogień bez konieczności przeprowadzania badania, 2) zaprawy zawierające frakcję jednolicie rozmieszczonych materiałów organicznych, liczoną masowo lub objętościowo 1,0% (przyjmuje się tę wartość, która ma większe znaczenie), zalicza się (deklaruje) do odpowiedniej klasy reakcji na ogień na podstawie przeprowadzonych badań. Przepuszczalność pary wodnej Współczynnik przepuszczalności (dyfuzji) pary wodnej zapraw murarskich przeznaczonych do stosowania w elementach zewnętrznych budynku, wytwarzanych na miejscu budowy, przyjmuje się według wartości tabelarycznych z PN-EN 1745, uzależnionych od gęstości zaprawy, podanych w tablicy 6. Tablica 6. Współczynniki dyfuzji pary stwardniałej zaprawy Gęstość zaprawy kg/m 3 Współczynnik dyfuzji pary wodnej do wnętrza materiału z materiału na zewnątrz W odniesieniu do zapraw murarskich wytwarzanych fabrycznie producent deklaruje, w zależności od gęstości zaprawy, współczynnik przepuszczalności pary na podstawie wartości tabelarycznych podanych w tablicy A.12, zawartej w normie PN-EN Współczynnik przewodzenia ciepła Przy produkcji zapraw murarskich na placu budowy współczynnik przewodzenia ciepła przyjmuje się według wartości tabelarycznych, uzależnionych od gęstości zapraw, podanych w tablicy nr 3, zawartej w PN-B W odniesieniu do zapraw murarskich wytwarzanych fabrycznie producent deklaruje współczynnik przewodzenia ciepła. Deklaracja może być wydana, w szczególności dla zapraw

38 lekkich, na podstawie badań przeprowadzanych zgodnie z procedurą zapisaną w pkt. 4.2 normy PN-EN 1745 lub na podstawie wartości tabelarycznych uzależnionych od gęstości zapraw, zestawionych w tablicy A.12, zawartej w normie PN-EN Wyroby dodatkowe Prefabrykowane wyroby dodatkowe stosowane w konstrukcjach murowych powinny spełniać wymagania norm PN-EN 845. Wymaganiom określonym w normie PN-EN powinny odpowiadać: kotwy, listwy kotwiące, wieszaki i wsporniki, stosowane do wzajemnego łączenia ze sobą murów oraz łączenia muru z innymi częściami konstrukcji lub budowli, takimi jak: ściany, stropy, belki i słupy. Wymagania podane w normie PN-EN powinny spełniać jednolite, pojedyncze oraz zespolone i złożone nadproża prefabrykowane o rozpiętości do 4,5 m: stalowe, betonowe, murowane. Wymaganiom określonym w normie PN-EN powinno odpowiadać zbrojenie do spoin wspornych murów, obejmujące siatki stalowe: spajane, wiązane, ciągnione. Stal zbrojeniowa węglowa stosowana w konstrukcjach murowych powinna spełniać wymagania podane w PN-B a austenityczna stal nierdzewna w PN-89/H Inne wyroby i materiały Do wznoszenia konstrukcji murowych można stosować inne wyroby i materiały: cement spełniający wymagania norm PN-EN i PN-EN 413-1, wapno budowlane odpowiadające wymaganiom normy PN-EN 459-1, piasek i inne kruszywa mineralne, których właściwości odpowiadają wymaganiom normy PN-EN 13139, kruszywa lekkie do betonów i zapraw spełniające wymagania określone w PN-EN 13055, wodę do betonów i zapraw zgodną z wymaganiami normy PN-EN Stosowane spoiwa polimerowe i inne domieszki do zapraw powinny spełniać wymagania odpowiednich norm polskich lub aprobat technicznych Warunki przyjęcia na budowę materiałów i wyrobów do robót murowych Wyroby i materiały do robót murowych mogą być przyjęte na budowę, jeśli spełniają następujące warunki: są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji projektowej i specyfikacji technicznej (szczegółowej), każda jednostka ładunkowa lub partia elementów murowych luzem jest zaopatrzona w etykietę identyfikacyjną, wyroby i materiały konfekcjonowane są właściwie opakowane, firmowo zamknięte (bez oznak naruszenia zamknięcia) i oznakowane (pełna nazwa wyrobu, ewentualnie nazwa handlowa oraz symbol handlowy wyrobu), spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, 38

39 producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania wyrobów oraz karty techniczne (katalogowe) wyrobów lub firmowe wytyczne (zalecenia) stosowania wyrobów, spełniają wymagania wynikające z ich terminu przydatności do użycia (termin zakończenia robót murowych powinien się kończyć przed zakończeniem terminów przydatności do stosowania odpowiednich wyrobów). Przyjęcie wyrobów i materiałów na budowę powinno być potwierdzone wpisem do dziennika budowy lub protokołem przyjęcia materiałów Warunki przechowywania materiałów i wyrobów do robót murowych Materiały i wyroby do robót murowych powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich dokumentów odniesienia tj. norm bądź aprobat technicznych. Place składowe do przechowywania elementów murowych powinny być wygrodzone, wyrównane i utwardzone z odpowiednimi spadkami na odprowadzenie wód opadowych oraz oczyszczone z zanieczyszczeń. Pomieszczenie magazynowe do przechowywania materiałów i wyrobów niemrozoodpornych lub opakowanych powinno być kryte, suche oraz zabezpieczone przed zawilgoceniem, opadami atmosferycznymi, przemarznięciem i przed działaniem promieni słonecznych. Wyroby w miejscu magazynowania należy przechowywać w partiach według rodzajów, typów, odmian, klas i gatunków, zgodnie z wymaganiami norm wyrobów, w sposób uporządkowany, zapewniający łatwość dostępu i przeliczenia. Elementy murowe należy przechowywać: a) w jednostkach ładunkowych, b) luzem w stosach (słupach) lub pryzmach. Sposób układania jednostek ładunkowych, stosów lub pryzm powinien być zgodny z wymaganiami normy PN-B Wyroby konfekcjonowane powinny być przechowywane w oryginalnych, zamkniętych opakowaniach w temperaturze powyżej +5 C a poni żej +35 C. Wyroby pakowane w worki powinny być układane na paletach lub drewnianej wentylowanej podłodze, w ilości warstw nie większej niż 10, o ile dokument odniesienia lub instrukcja producenta nie stanowią inaczej. Cement i wapno suchogaszone luzem należy przechowywać w zasobnikach (zbiornikach) do cementu. Kruszywa i piasek do zapraw można przechowywać na składowiskach otwartych, w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami lub frakcjami kruszywa oraz nadmiernym zawilgoceniem (np. w specjalnie przygotowanych zasiekach). Jeżeli nie ma możliwości poboru wody na miejscu wykonywania robót, to wodę należy przechowywać w szczelnych i czystych pojemnikach lub cysternach. Nie wolno przechowywać wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej przetrzymywano materiały mogące zmienić skład chemiczny wody. 39

40 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 3.1. Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne Kod CPV , pkt Sprzęt i narzędzia do wykonywania robót murarskich Do wykonywania robót murarskich należy stosować: A. Do wyznaczania i sprawdzania kierunku, wymiarów oraz płaszczyzn: pion murarski, łatę murarską, łatę ważoną, wąż wodny, poziomnicę uniwersalną, łatę kierunkową, warstwomierz do wytyczenia poziomów poszczególnych warstw i do zaczepiania sznura oraz do wyznaczania kierunku, sznur murarski, kątownik murarski, wykrój. B. Do przechowywania materiałów budowlanych na stanowisku roboczym: kastrę na zaprawę, szafel do zaprawy, szkopek do wody, palety na elementy murowe, wiadra. C. Do obróbki elementów murowych: młotek murarski, kirkę, oskard murarski, przecinak murarski, puckę murarską, drąg murarski, specjalistyczne narzędzia do obróbki kamieni naturalnych. D. Do murowania: kielnię murarską, czerpak, łopatę do zaprawy, rusztowania. 40

41 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1. Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne Kod CPV , pkt Transport i składowanie materiałów Wyroby i materiały do robót murowych mogą być przewożone jednostkami samochodowymi, kolejowymi, wodnymi i innymi. Załadunek i wyładunek elementów murowych pakowanych w jednostki ładunkowe należy prowadzić urządzeniami mechanicznymi wyposażonymi w osprzęt widłowy, kleszczowy lub chwytakowy. Załadunek i wyładunek elementów murowych przechowywanych luzem, wykonywany ręcznie zaleca się prowadzić przy maksymalnym wykorzystaniu sprzętu pomocniczego np. kleszcze, chwytaki, wciągniki, wózki. Warunki transportu elementów murowych pakowanych w jednostki ładunkowe lub przechowywanych luzem powinny być zgodne z wymaganiami norm przedmiotowych dotyczących tych wyrobów oraz PN-B Transport materiałów do robót murowych w opakowaniach też nie wymaga specjalnych urządzeń i środków transportu. W czasie transportu należy zabezpieczyć przewożone materiały w sposób wykluczający ich zawilgocenie i uszkodzenie opakowań. W przypadku dużych ilości materiałów zalecane jest przewożenie ich na paletach i użycie do załadunku oraz rozładunku urządzeń mechanicznych. Do transportu wyrobów i materiałów w postaci suchych mieszanek, w opakowaniach papierowych zaleca się używać samochodów zamkniętych. Do przewozu wyrobów i materiałów w innych opakowaniach można wykorzystywać samochody pokryte plandekami lub zamknięte. Cement i wapno suchogaszone luzem należy przewozić cementowozami. Wapno gaszone w postaci ciasta wapiennego można przewozić w skrzyniach lub pojemnikach stalowych. Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Wymagania ogólne Kod CPV , pkt Warunki przystąpienia do robót murowych Przed przystąpieniem do murowania ścian należy odebrać roboty ziemne i fundamentowe sprawdzając zgodność ich wykonania z dokumentacją projektową i odpowiednimi szczegółowymi specyfikacjami technicznymi. Przed przystąpieniem do wznoszenia murów nadziemia należy sprawdzić, zgodnie z pkt niniejszej specyfikacji, wymiary oraz kąty skrzyżowań ścian fundamentowych Ogólne zasady wykonywania robót murowych Roboty murowe należy wykonywać zgodnie z dokumentacją projektową, niniejszą specyfikacją techniczną i zasadami sztuki murarskiej. O ile w dokumentacji projektowej i/lub specyfikacji technicznej oraz dokumentach odniesienia wyrobów murowych nie podano inaczej, to: mury należy wykonywać warstwami z zachowaniem prawidłowego wiązania elementów murowych i grubości spoin tak, aby ściana stanowiła jeden element konstrukcyjny, 41

42 elementy murowe powinny być układane na płask, a nie na rąb lub na stojąco, spoiny poprzeczne i podłużne w sąsiednich warstwach muru powinny być usytuowane mijankowo, mury należy wnosić możliwie równomiernie na całej ich długości, elementy murowe powinny być czyste i wolne od kurzu, przed wbudowaniem elementy murowe powinny być moczone, jeżeli takie wymaganie zawarto w dokumentach odniesienia lub instrukcji producenta wyrobu, stosowanie elementów murowych połówkowych przy murowaniu słupów i filarów, poza liczbą konieczną do uzyskania prawidłowego wiązania, jest niedopuszczalne, liczba elementów murowych połówkowych nie powinna przekraczać: w murach konstrukcyjnych zbrojonych 10%, w murach konstrukcyjnych niezbrojonych 15%, w ścianach wypełniających, podokiennych i na poddaszu 50%, konstrukcje murowe o grubości mniejszej niż 1 cegła, murowane na zaprawy zwykłe, mogą być wykonywane przy temperaturze powyżej 0 C, a murowane na zaprawy lekkie i klejowe mogą być wykonywane przy minimalnej temperaturze określonej przez producenta zaprawy, wykonywanie konstrukcji murowych o grubości 1 cegły i grubszych dopuszcza się przy temperaturze poniżej 0 C pod warunkiem stosowania środków umożliwiających wiązanie i twardnienie zaprawy, przewidzianych w specyfikacji technicznej, lub pod warunkiem dopuszczenia takiej możliwości przez producenta zaprawy, w przypadku przerwania robót na okres zimowy lub z innych przyczyn, wierzchnie warstwy murów powinny być zabezpieczone przed szkodliwym działaniem czynników atmosferycznych Organizacja robót murowych Podstawowe zasady prawidłowej organizacji robót murowych: wykonywanie prac przez wykwalifikowanych murarzy, praca na murach w pojedynkę lub grupami (zespołami) o liczebności dostosowanej do rodzaju budowy, racjonalne urządzenie stanowiska murarskiego z dogodnym umieszczeniem materiałów budowlanych (najbliżej muru wolny pas szerokości 600 mm, dalej materiały, a za materiałami drogi transportowe), wznoszenie murów pasami o odpowiedniej wysokości, zastosowanie odpowiednich rusztowań (technicznie niezbędnych i ekonomicznie uzasadnionych), zaopatrzenie robotników we właściwy sprzęt murarski i ochronny, dostarczanie materiałów budowlanych do stanowiska roboczego w sposób wykluczający przestoje, zorganizowanie robót systemem ruchu równomiernego (podział budowy na działki) Kategorie wykonania robót murowych na budowie Kategoria A roboty murarskie wykonuje należycie wyszkolony zespół pod nadzorem majstra murarskiego, stosuje się zaprawy produkowane fabrycznie, a jeżeli zaprawy są wykonywane na budowie to kontroluje się dozowanie składników i wytrzymałość zaprawy, natomiast jakość robót kontroluje osoba o odpowiednich kwalifikacjach, niezależna od wykonawcy. Kategoria B warunki określające kategorię A nie są spełnione a nadzór nad jakością robót może kontrolować odpowiednio wykwalifikowana osoba, upoważniona przez wykonawcę. 42

43 5.5. Rodzaje wiązań cegieł w murze: pospolite (blokowe lub kowadełkowe), krzyżykowe (weneckie), polskie (wendyjskie lub gotyckie), holenderskie, wielorzędowe (amerykańskie). Wiązanie murów oraz ich styków i narożników powinno być wykonane zgodnie z przykładami podanymi w pkt Warunków technicznych wykonania i odbioru robót budowlanych, część A, zeszyt 3 Konstrukcje murowe, wydanie ITB rok 2006 a także w normie archiwalnej PN-68/B Sposoby murowania z cegieł, pustaków lub bloczków Sposoby murowania z uwagi na rodzaj spoin wsporczych: na spoiny zwykłe grubości od 8 do 15 mm, na spoiny pasmowe grubości od 8 do 15 mm, na spoiny cienkie grubości od 1 do 3 mm Sposoby murowania z uwagi na rodzaj złącza pionowego zwykłe z rozprowadzeniem zaprawy na powierzchniach bocznych łączonych elementów, z wypełnieniem kieszeni zaprawą, polegające na dostawieniu do siebie na odpowiednią odległość elementów o odpowiednim kształcie powierzchni bocznych i zalaniu zaprawą otworów utworzonych na styku wyrobów, na pióro i wpust polegające na dostosowaniu do siebie elementów w taki sposób, by pióra jednego elementu weszły we wpusty drugiego elementu Techniki murowania na spoiny zwykłe: murowanie tradycyjne, na puste lub pełne spoiny, murowanie na wycisk, murowanie na docisk Ogólne zasady murowania na cienkie spoiny: elementy murowe pierwszej warstwy nakłada się bardzo dokładnie na mocnej zaprawie cementowej celem wyeliminowania ich nierównomiernego osiadania, położenie elementów pierwszej warstwy należy kontrolować za pomocą poziomicy lub niwelatora, pierwszą warstwę elementów można dodatkowo przeszlifować, szczególnie w przypadku bloczków z betonu komórkowego, w celu umożliwienia równomiernego rozprowadzenia zaprawy do cienkich spoin (klejowej) o pożądanej grubości (1 do 3 mm) układa się ją specjalną, dostosowaną do szerokości muru, kielnią z ząbkowaną krawędzią, położenie elementów drugiej i kolejnych warstw można korygować w ciągu pierwszych 7-15 minut od ich ułożenia (czas korekty określa producent zaprawy). Uwaga: Tworząc szczegółową specyfikację techniczną dla konkretnej budowy (dokumentacji) należy wybrać i wpisać konkretny (wybrany z wyżej wymienionych) sposób i technikę murowania Rodzaje murów z kamienia Z uwagi na kształt i rodzaj kamienia rozróżnia się następujące typy murów: nieregularne 43

44 mury dzikie z kamieni narzutowych o nieregularnym kształcie oraz z kamieni łamanych niesortowanych, mury półdzikie z kamieni sortowanych, mury cyklopowe z kamienia łamanego, specjalnie przycinanego w kształcie nieforemnego wieloboku, półregularne mury warstwowe z kamieni łupanych warstwowo o dwóch powierzchniach wspornych płaskich i jednocześnie równoległych, mury mozaikowe z kamieni łupanych prostokątnych o różnej wielkości, mury rzędowe z kamieni łupanych prostokątnych dobieranych pod względem wysokości tak, by po ich ułożeniu w rzędzie była zachowana jednakowa wysokość całego rzędu, regularne mury z ciosów czyli z dużych, regularnych elementów układanych w wiązaniu pospolitym lub polskim, mury z bloczków kamiennych, układanych jak mury z cegieł ceramicznych Ogólne zasady murowania ścianek działowych Ścianki działowe o grubości ¼ cegły należy murować na zaprawie cementowej o wytrzymałości nie niższej niż 5 N/mm 2. Przy rozpiętości przekraczającej 5 m lub wysokości powyżej 2,5 m powinny być zbrojone. Zbrojenie powinno być zakotwione w spoinach nośnych na głębokość nie mniejszą niż 70 mm. Ścianka powinna być połączona ze ścianami konstrukcyjnymi za pomocą strzępi zazębionych krytych W budynkach o konstrukcji nośnej żelbetowej lub stalowej ścianki działowe oraz osłonowe są oddylatowane od stropów i pionowych elementów konstrukcyjnych. Połączenie tych ścianek z elementami konstrukcyjnymi wykonuje się więc za pomocą kotew stalowych Ogólne zasady wznoszenia ścian szczelinowych i dwuwarstwowych Warstwa wewnętrzna jest ścianą konstrukcyjną, więc stosuje się do niej wymagania jak dla ścian konstrukcyjnych Warstwa zewnętrzna powinna mieć grubość nie mniejszą niż 70 mm, o ile w dokumentacji projektowej nie podano inaczej, i być trwale połączona z warstwą wewnętrzną za pomocą kotew Kotwy powinny być wykonane ze stali nierdzewnej ocynkowanej, galwanizowanej lub mającej inne zabezpieczenie antykorozyjne i rozłożone na równym poziomie. Dopuszcza się ułożenie kotew z nieznacznym pochyleniem w kierunku warstwy zewnętrznej osłonowej Liczba kotew nie powinna być mniejsza niż 4 szt./1 m 2 ściany. Wzdłuż wszystkich krawędzi swobodnych warstwy zewnętrznej (wokół otworów, przy narożu budynku, wzdłuż krawędzi przy poziomej przerwie dylatacyjnej) należy ułożyć dodatkowe kotwie w liczbie nie mniejszej niż trzy sztuki na metr krawędzi ściany Spoiny warstwy zewnętrznej licowej (nieotynkowanej) powinny być dokładnie wypełnione zaprawą lub mur zewnętrzny licowy powinien być wyspoinowany Zaleca się, aby odległość przerw dylatacyjnych w warstwie zewnętrznej była nie większa niż: 8 m jeżeli wykonana jest z cegły silikatowej lub betonowej, 12 m jeżeli wykonana jest z cegły ceramicznej Warstwa zewnętrzna osłonowa powinna umożliwiać odprowadzenie wody, która przeniknęła przez nią do muru. W tym celu, zgodnie z normą PN-B-03002, u spodu 44

45 warstwy zewnętrznej, w miejscu podparcia, zaleca się wykonać fartuch z materiału wodochronnego na podkładzie z zaprawy cementowej, a w warstwie zewnętrznej pozostawić otwory zabezpieczone siatką lub kratką, którymi woda może spływać na zewnątrz Wykonując otwory okienne i drzwiowe należy stosować zasady podane w Warunkach technicznych wykonania i odbioru robót budowlanych, część A, zeszyt 3 Konstrukcje murowe, wydanie ITB 2006 r.: obie warstwy murowe w żadnym miejscu nie mogą stykać się ze sobą, stolarka może być przymocowana tylko do jednej z warstw murowych, dla obu warstw murowych należy wykonać niezależne nadproża, stolarka musi być zabezpieczona przed wodą zbierającą się w szczelinie, w tym celu wzdłuż pionowych krawędzi ościeża należy przeprowadzić pionową izolację przeciwwilgociową, oddzielającą warstwy murowe od siebie. Izolacja przeciwwilgociowa powinna być również zainstalowana powyżej i poniżej otworu. Pozioma izolacja położona powyżej okna powinna ześlizgiwać się w dół w kierunku zewnętrznej warstwy, która powinna zostać zaopatrzona w dodatkowe otwory odpowietrzająco-odwadniające, przez które woda ze szczeliny będzie mogła swobodnie wypływać na zewnątrz ściany Ogólne zasady wykonywania nadproży Nadproża mogą być wykonywane na placu budowy lub prefabrykowane. Nadproża prefabrykowane powinny spełniać wymagania normy PN-EN Nadproża murowe zbrojone wykonywane na placu budowy. A. Nadproża ze zbrojeniem dolnym mogą być stosowane przy otworach o rozpiętości do 1,5 m. Nadproże wykonuje się na sztywnym deskowaniu, na którym rozściela się zaprawę cementową grub mm, a następnie wtapia w nią zbrojenie stalowe. Zbrojenie musi być zakotwione w murze na co najmniej 400 mm. Następnie muruje się cztery lub pięć warstw muru na mocnej zaprawie cementowej. Deskowanie i stemplowanie można rozebrać po upływie dwóch tygodni. Nadproże powinno być sprawdzone wg PN-B B. Nadproża płytowe typu Kleina mogą być stosowane do przykrywania otworów o rozpiętości do 2,5 m. Nad otworami o szerokości poniżej 1,5 m zaleca się wykonywanie nadproża o wysokości co najmniej ½ cegły (cegły ułożone na rąb). W przypadku otworów o szerokości od 1,5 m nadproże powinno mieć wysokość 1 cegły (cegły ułożone na stojąco lub dwie płyty z cegieł ułożonych na rąb). Liczba użytych prętów powinna wynikać z dokumentacji projektowej, w której przeprowadzono obliczenia zgodnie z PN-B Nadproża murowe zespolone wykonywane są na placu budowy z gotowych kształtek nadprożowych, zbrojonych prętami stalowymi i łączonych (zespalanych) betonem. Kształtki nadprożowe mogą być ceramiczne, silikatowe, betonowe i z betonu komórkowego. Nadproża należy wykonywać zgodnie z zaleceniami producenta kształtek. Nadproża powinny być opierane na zaprawie i wypoziomowane zarówno w kierunku podłużnym jak i poprzecznym. Oparcie końca nadproża powinno być nie mniejsze niż 100 mm. Przy murach wykonanych z elementów zawierających więcej niż 50% pustek powietrznych lub z elementów z autoklawizowanego betonu komórkowego minimalna długość oparcia końca nadproża powinna być wyliczona w dokumentacji projektowej, zgodnie z PN-EN W przypadku ścian szczelinowych oparcie powinno sięgać co najmniej na 50 mm poza zakończenie szczeliny wewnętrznej. Elementy prefabrykowane nadproży murowych powinny spełniać wymagania PN-EN Nadproża żelbetowe wylewane stosuje się w ścianach wewnętrznych oraz jako nadproża warstwy wewnętrznej muru szczelinowego. Nadproża te należy wykonywać zgodnie z zasadami obowiązującymi dla konstrukcji żelbetowych, a więc przestrzegać wymagania zawarte w szczegółowej specyfikacji technicznej dla konstrukcji żelbetowych. 45

46 Nadproża prefabrykowane stalowe żelbetowe, sprężone, ceramiczne, silikatowe, z betonu komórkowego, z kamienia naturalnego lub sztucznego oraz z kombinacji tych wyrobów powinny spełniać wymagania PN-EN Można je montować bez konieczności stemplowania. Długość oparcia belek powinny być takie jak dla nadproży murowych zespolonych (pkt ) Ogólne zasady wykonywania przewodów kominowych Podział przewodów kominowych a) przewody dymowe odprowadzające spaliny z węglowych lub opalanych drewnem trzonów kuchennych, pieców ogrzewczych i kominków, b) przewody spalinowe odprowadzające spaliny z urządzeń gazowych, c) przewody wentylacyjne odprowadzające zużyte powietrze z pomieszczeń ponad dach budynku Elementy kominowe Do wznoszenia ścian (murów) z przewodami kominowymi można stosować zwykłe cegły ceramiczne i bloczki z betonu zwykłego bez otworów lub pełne oraz specjalne kształtki (pustaki) kominowe ceramiczne, kamionkowe lub betonowe Przekroje i wymiary kanałów Kanały mogą mieć przekrój kołowy albo kwadratowy. Minimalny przekrój kanałów dymowych z cegieł wynosi ½ x ½ cegły, tj. 140 x 140 mm. Minimalna średnica przewodu dymowego okrągłego wynosi 150 mm. W przypadku specjalnych pustaków wentylacyjnych najmniejszy wymiar przewodu wynosi nie mniej niż 110 mm. Wymiary przewodów kominowych powinny być zgodne z dokumentacją projektową. Odchyłki od wymiarów przewodów, określonych w dokumentacji projektowej, wynikające z niedokładności ich wykonania nie powinny przekraczać +10 i -5 mm Rozmieszczenie przewodów w ścianach murowanych W celu zapewnienia maksymalnego ciągu przewody powinny być prowadzone w ścianach ogrzewanych wewnętrznych, np. międzymieszkaniowych, a nie w nieogrzewanych ścianach przylegających do klatek schodowych lub w ścianach zewnętrznych. Przewody wentylacyjne i dymowe mogą być łączone we wspólne bloki, co pomaga w ogrzewaniu się przewodów wentylacyjnych, a w konsekwencji poprawia siłę ciągu. Przewody spalinowe powinny być oddzielone od kanałów wentylacyjnych i dymowych szczelnymi ściankami grubości minimum ½ cegły Kierunek prowadzenia przewodów Przewody należy prowadzić w miarę możności pionowo, bez załamań. Ewentualne odchylenia przewodu od pionu nie powinny przekraczać 30. Powierzchnie wewn ętrzne przewodów w miejscach załamań należy zabezpieczyć przed uderzeniem kuli kominiarskiej ochraniaczami stalowymi. Długość przewodu biegnącego w kierunku odchylonym od pionu nie powinna przekraczać 2,0 m. Odchylenie przewodu od pionu wynikające z niedokładności wykonania nie powinno być większe niż dla spoinowanych powierzchni muru tablica 7 w pkt niniejszej specyfikacji technicznej Zasady prowadzenia przewodów dymowych Przewody dymowe należy prowadzić od otworów wycierowych do wylotów komina lub nasady kominowej wg dokumentacji projektowej. Otwory wycierowe usytuowane w piwnicy powinny znajdować się na poziomie od 1,0 1,2 m od podłogi oraz powinny być zamknięte szczelnie drzwiczkami wykonanymi z materiałów niepalnych. Dolna krawędź otworu wycierowego przewodów z palenisk usytuowanych w pomieszczeniach, w których znajduje się wlot, powinna znajdować się na wysokości 0,3 m od podłogi. Otwory wycierowe powinny być łatwo dostępne, mieć osadnik na sadze i być zamknięte szczelnie drzwiczkami. Otwory wycierowe przewodów prowadzonych w dwóch rzędach, usytuowane z jednej strony 46

47 muru, powinny być umieszczone zgodnie z wymaganiami PN-89/B Wyloty przewodów dymowych należy wykonywać wg następujących zasad: przy dachach płaskich o kącie nachylenia połaci dachowych nie większym niż 12, niezale żnie od konstrukcji dachu, wyloty przewodów powinny znajdować się co najmniej o 0,6 m wyżej od poziomu kalenicy lub obrzeży budynku przy dachach wgłębionych, przy dachach stromych o kącie nachylenia połaci dachowych powyżej 12 i pokryciu: a) łatwo zapalnym, wyloty przewodów powinny znajdować się na wysokości co najmniej o 0,6 m wyżej od poziomu kalenicy, b) niepalnym, niezapalnym i trudno zapalnym, wyloty przewodów powinny się znajdować co najmniej o 0,30 m wyżej od powierzchni dachu oraz w odległości mierzonej w kierunku poziomym od tej powierzchni, co najmniej 1,0 m. Przy usytuowaniu komina obok elementu budynku stanowiącego przeszkodę (zasłonę), dla prawidłowego działania przewodów, ich wyloty powinny znajdować się ponadto: a) ponad płaszczyzną wyprowadzoną pod kątem 12 w dół od poziomu najwy ższej przeszkody (zasłony) dla kominów znajdujących się w odległości od 3 do 10 m od tej przeszkody przy dachach stromych, b) co najmniej na poziomie górnej krawędzi przeszkody (zasłony) dla kominów usytuowanych w odległości od 1,5 do 3,0 m, od przeszkody, c) co najmniej o 0,3 m wyżej od górnej krawędzi przeszkody (zasłony) dla kominów usytuowanych w odległości do 1,5 m od tej przeszkody Zasady prowadzenia przewodów spalinowych Przewody spalinowe należy prowadzić od otworów rewizyjnych do wylotów komina lub nasady kominowej wg dokumentacji projektowej. Otwory rewizyjne powinny znajdować się na poziomie 0,4 m poniżej wlotu do przewodu. Wyloty przewodów powinny być usytuowane tak jak w przewodach dymowych (pkt niniejszej specyfikacji technicznej) Zasady prowadzenia przewodów wentylacyjnych Przewody wentylacyjne należy prowadzić od wlotu do wylotu komina. W kominach powinny być wykonane boczne otwory wylotowe. Dopuszcza się wykonywanie górnych otworów wylotowych, pod warunkiem stosowania nasad blaszanych nad wylotem Łączenie przewodów kominowych W budynkach niskich, jeżeli jest to możliwe, należy nie łączyć przewodów kominowych czyli prowadzić oddzielne przewody dla każdego pomieszczenia, piecyka, termy czy kominka. W budynkach wysokich przewody kominowe najwyższej kondygnacji nie mogą być łączone z innymi przewodami. Ponadto przy łączeniu przewodów kominowych w budynkach wysokich należy przestrzegać następujących zasad: przewody wentylacyjne mogą być łączone co drugie piętro, w przypadku przewodów dymowych jest możliwe łączenie maksimum trzech pieców zlokalizowanych po tej samej stronie budynku (co druga kondygnacja), do jednego przewodu spalinowego można podłączyć najwyżej dwa piecyki gazowe (co druga kondygnacja). Całkowicie niedopuszczalne jest podłączanie piecyków dymowych lub spalinowych do przewodów wentylacyjnych. 47

48 Zasady wykonywania murów z przewodami kominowymi Zapewnienie maksymalnej szczelności przewodów kominowych wymaga, zgodnie z PN-89/B i Warunkami technicznymi wykonania i odbioru robót budowlanych, część A, zeszyt 3 Konstrukcje murowe, wydanie ITB-2006 r., przestrzegania następujących zasad: kształt, wymiary zewnętrzne, położenie kanałów, wlotów, wylotów, załamań, trzonów kominowych, obróbki blacharskie, zakończenia górne powinny być wykonane zgodnie z dokumentacją projektową, wmurowywać należy tylko elementy murowe dopuszczone do stosowania w przewodach kominowych i jednocześnie określone w dokumentacji projektowej, najniższa klasa cegieł użytych do murowania wynosi 15, jeżeli dokumentacja projektowa tego wymaga należy stosować zaprawy żaroodporne lub kwasoodporne, elementy murowe należy układać na pełne spoiny, spoiny pionowe każdej z warstw powinny być przewiązane, w powierzchniach wewnętrznych przewodów powinno być jak najmniej spoin pionowych, jeśli warunki na to pozwalają, to powinny znajdować się tylko w narożnikach przewodów, cegły w przegrodach międzykanałowych należy wmurowywać przynajmniej jednym końcem w prostopadle do nich położone ścianki zewnętrzne, mury powinny być murowane w wiązaniu pospolitym, w przewodach dymowych i spalinowych ścianki powinny mieć grubość nie mniejszą niż ½ cegły, w przewodach wentylacyjnych minimalna grubość przegród wynosi ¼ cegły, minimalna odległość przewodów kominowych od lica ściany zewnętrznej wynosi nie mniej niż 1 cegłę, przewody z pustaków kominowych dymowych muruje się w taki sposób, aby spoiny poziome poszczególnych przewodów były przesunięte względem siebie o ½ wysokości pustaka; przestrzeń pomiędzy pustakami dymowymi należy wypełniać zaprawą cementowo-glinianą lub specjalną zaprawą, jeżeli jest to zapisane w instrukcji stosowania danych pustaków, powszechną zasadą powinno być używanie wewnętrznych wkładek kwasoodpornych w przewodach spalinowych, warstwy cegieł w przewodach odchylonych od kierunku pionowego powinny być ułożone prostopadle do kierunku przewodu, przewody powinny być drożne na całej długości oraz dawać naturalny ciąg powietrza ku górze (ssanie), zapewniający ujście przez przewody spalin lub zużytego powietrza ponad dach, w celu zachowania gładkości przewodów z cegieł, powinny być one budowane z pomocą szablonu, należy ograniczyć do niezbędnego minimum stosowanie cegieł ułamkowych. ścianki kanałów powinny być murowane na tej samej zaprawie co sąsiednie mury, nie należy tynkować wnętrza kanałów dymowych lub spalinowych, do wykonywania kominów ponad dachem należy używać cegieł licowych, chyba że w dokumentacji projektowej przewidziano inne wykonanie, w przypadku wykorzystania cegieł nielicowych konieczne jest otynkowanie komina, w miejscu przebicia komina przez dach należy wykonać obróbkę blacharską zabezpieczającą poddasze przed wodą opadową, wierzch komina powinien być nakryty czapą żelbetową z okapnikiem, odizolowaną warstwą papy, przerwy dylatacyjne powinny być wykonane zgodnie z zaleceniami normy PN-B

49 5.12. Ogólne zasady wykonywania gzymsów i przerw dylatacyjnych Gzymsy powinny być murowane z cegły na płask lub na rąb, jeżeli nadwieszenie cegły nie przekracza 10 cm. Przy większym wysięgu gzymsów ich rozwiązanie konstrukcyjne musi wynikać z dokumentacji projektowej. Gzymsy mogą być również murowane ze specjalnych kształtek ceramicznych Przerwy dylatacyjne w murach powinny być wykonane zgodnie z PN-B Wymagania jakościowe robót murowych Zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych, część A, zeszyt 3 Konstrukcje murowe, wydanie ITB-2006 rok roboty murowe powinny spełniać odpowiednie wymagania jakościowe, takie jak: Obrys muru Dopuszczalne odchyłki od zaprojektowanych wymiarów nie powinny przekraczać: w wymiarach poziomych poszczególnych pomieszczeń ±20 mm, w wysokości kondygnacji ±20 mm, w wymiarach poziomych i pionowych całego budynku ±50 mm Grubość muru Grubości murów w stanie surowym powinny być określone w dokumentacji projektowej. Dopuszczalne odchyłki wymiarowe nie powinny być większe niż: dopuszczalne odchyłki użytych elementów murowych w przypadku murów o grubości ¼, ½ i 1 elementu murowego, ±10 mm, w przypadku murów pełnych o grubości większej niż 1 cegła, ±20 mm, w przypadku murów szczelinowych Wymiary otworów (w świetle ościeży) W przypadku otworów o wymiarach do 1000 mm dopuszczalne odchyłki wymiarowe wynoszą: szerokość + 6 mm, 3 mm, wysokość + 15 mm, 10 mm. W otworach o wymiarach powyżej 1000 mm dopuszczalne odchyłki wymiarowe wynoszą: szerokość + 10 mm, 5 mm, wysokość + 15 mm, 10 mm Grubość spoin Normatywne grubości i dopuszczalne odchyłki grubości spoin zwykłych wynoszą: w spoinach poziomych: grubość nominalna 10 mm, odchyłki + 5 mm, 2 mm, w spoinach pionowych: grubość nominalna 10 mm, odchyłki + 5 mm, 5 mm. W przypadku słupów konstrukcyjnych o przekroju 0,3 m 2 lub mniejszym, dopuszczalne odchyłki grubości spoin, zarówno poziomych, jak i pionowych, nie powinny przekraczać 2 mm. W murach zbrojonych poprzecznie grubość spoiny powinna być większa co najmniej o 4 mm niż grubość zbrojenia, natomiast w murach zbrojonych podłużnie grubość spoiny powinna być co najmniej o 5 mm większa niż grubość zbrojenia. W murach nie przeznaczonych do tynkowania lub spoinowania, spoiny powinny być całkowicie wypełnione zaprawą, aż do lica muru. W murach przeznaczonych do tynkowania lub spoinowania nie należy wypełniać spoiny poziomej zaprawą na głębokość 5 10 mm, licząc od lica muru, a przy powierzchniach muru, przy których jest umieszczone zbrojenie zewnętrzne, na głębokość nie mniejszą niż 10 mm i nie większą niż 20 mm Zbrojenie 49

50 Dopuszczalne odchyłki długości prętów nie powinny być większe niż: ± 10 mm dla poszczególnych odcinków pręta (np. w miejscu odgięcia lub dla haków), ± 20 mm dla całego pręta. Dopuszczalne odchyłki w rozstawie prętów nie powinny przekraczać ±15 mm, natomiast grubości otulenia prętów powinny być zgodne z wymaganiami pkt w normie PN-B Prawidłowość wykonania powierzchni i krawędzi muru Dopuszczalne odchyłki wykonania powierzchni i krawędzi zestawiono w tablicy 7. Tablica 7. Dopuszczalne odchyłki wykonania powierzchni i krawędzi muru Rodzaj usterki powierzchnie spoinowane Dopuszczalne odchyłki inne powierzchnie Zwichrowania i skrzywienia powierzchni Odchylenie krawędzi od linii prostej Odchylenie powierzchni i krawędzi muru od kierunku pionowego Odchylenie od kierunku poziomego górnych powierzchni każdej warstwy cegieł Odchylenie od kierunku poziomego górnej powierzchni ostatniej warstwy pod stropem Odchylenie przecinających się płaszczyzn od kąta przewidzianego w projekcie nie więcej niż 3 mm/m i ogółem nie więcej niż 10 mm na całej powierzchni ściany pomieszczenia nie więcej niż 2 mm/m i nie więcej niż jedno na długości 2 m nie więcej niż 3 mm/m i ogólnie nie więcej niż 6 mm na wysokości kondygnacji oraz 20 mm na całej wysokości budynku nie więcej niż 1 mm/m i ogółem nie więcej niż 15 mm na całej długości budynku nie więcej niż 1 mm/m i ogółem nie więcej niż 10 mm na całej długości budynku nie więcej niż 3 mm nie więcej niż 6 mm/m i ogółem nie więcej niż 20 mm na całej powierzchni ściany pomieszczenia nie więcej niż 4 mm/m i nie więcej niż dwa na długości 2 m nie więcej niż 6 mm/m i ogólnie nie więcej niż 10 mm na wysokości kondygnacji oraz 30 mm na całej wysokości budynku nie więcej niż 2 mm/m i ogółem nie więcej niż 30 mm na całej długości budynku nie więcej niż 2 mm/m i ogółem nie więcej niż 20 mm na całej długości budynku nie więcej niż 6 mm 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne Kod CPV , pkt Badania przed przystąpieniem do robót murowych Przed przystąpieniem do robót murowych należy odebrać roboty ziemne i fundamentowe oraz przeprowadzić badania wyrobów i materiałów, które będą wykorzystywane do wykonywania robót Odbiór robót poprzedzających wykonanie robót murowych Roboty ziemne i fundamentowe należy odebrać zgodnie z wymaganiami odpowiednich szczegółowych specyfikacji technicznych. Przed przystąpieniem do wznoszenia murów nadziemia należy sprawdzić zgodnie z pkt

51 niniejszej specyfikacji wymiary oraz kąty skrzyżowań ścian fundamentowych murowanych. Jeżeli ściany fundamentowe są żelbetowe, to sprawdzenia należy dokonać zgodnie z odpowiednią szczegółową specyfikacją techniczną Badania materiałów Badania należy przeprowadzić pośrednio na podstawie przedłożonych: deklaracji zgodności lub certyfikatów, zapisów dziennika budowy, protokołów przyjęcia materiałów na budowę, deklaracji producentów użytych wyrobów. Konieczne jest sprawdzenie czy deklarowane lub zbadane przez producenta parametry techniczne odpowiadają wymaganiom postawionym w dokumentacji projektowej i niniejszej specyfikacji technicznej. Materiały, których jakość budzi wątpliwości mogą być zbadane na wniosek zamawiającego przez niezależne laboratorium, zgodnie z wymaganiami odpowiednich norm Badania w czasie robót Badania w czasie robót polegają na sprawdzeniu zgodności wykonywanych robót murowych z dokumentacją projektową, wymaganiami niniejszej specyfikacji i instrukcjami producentów. Badania te w szczególności powinny dotyczyć sprawdzenia zbrojenia oraz wewnętrznych części muru ulegających zakryciu, a także kontroli jakości zapraw wykonywanych na budowie. Ponadto po wykonaniu stanu surowego budynku i stanu wykończeniowego, ale przed podłączeniem urządzeń gazowych, trzonów kuchennych, pieców, kominków należy sprawdzić przewody kominowe Sprawdzenie zbrojenia powinno obejmować kontrolę: średnic zbrojenia z dokładnością do 0,5 mm, długości całkowitej i poszczególnych odcinków zbrojenia z dokładnością do 10 mm, rozstawienia i właściwego powiązania prętów z dokładnością do 1 mm, otulenia zbrojenia z dokładnością do 1 mm, Sprawdzenie wewnętrznych części muru ulegających zakryciu powinno w szczególności dotyczyć prawidłowości wiązania elementów w murze, grubości i wypełnienia spoin, liczby użytych wyrobów ułamkowych. Badania te należy przeprowadzać zgodnie z wymaganiami określonymi w pkt niniejszej specyfikacji technicznej Kontrola jakości zapraw wykonywanych na budowie powinna obejmować badania wskazane w pkt niniejszej specyfikacji technicznej Badania przewodów kominowych po wykonaniu stanu surowego budynku: a) sprawdzenie drożności przewodów należy przeprowadzać za pomocą kominiarskiej kuli umocowanej na sznurze, spuszczonej do wylotu przewodu oraz obserwacji jej przebiegu we wlotach, otworach rewizyjnych, kontrolnych i wycierowych, b) sprawdzenie prawidłowości prowadzenia przewodów przeprowadza się równocześnie ze sprawdzeniem drożności oraz przez porównanie prowadzenia przewodów z dokumentacją projektową i wymaganiami pkt niniejszej specyfikacji technicznej, c) sprawdzenie kierunku przewodów przeprowadza się przez obserwację i pomiar zewnętrznych powierzchni muru z przewodami (kierunek przewodu murowanego z cegieł lub bloczków widoczny z ich układu) i porównanie z dokumentacją projektową, d) sprawdzenie wielkości przekroju przewodów przeprowadza się za pomocą taśmy stalowej przez pomierzenie przewodu w otworach kontrolnych z dokładnością do 5 mm i porównanie z dokumentacją projektową, e) sprawdzenie grubości przegród przeprowadza się za pomocą dwóch listew włożonych do sąsiednich otworów kontrolnych i pomierzenie ich odległości taśmą stalową z dokładnością do 5 mm, 51

52 f) sprawdzenie wiązania cegieł lub bloczków przeprowadza się wzrokowo przez obserwację lica muru z przewodami oraz obserwację wnętrza przewodu przez otwory kontrolne, g) sprawdzenie kształtu i wymiarów zewnętrznych murów z przewodami przeprowadza się zgodnie z pkt niniejszej specyfikacji technicznej, h) sprawdzenie wypełnienia spoin oraz stanu powierzchni przewodów przeprowadza się wzrokowo przez obserwację lica muru i powierzchni wewnętrznej przewodów przez otwory kontrolne za pomocą lustra i latarki elektrycznej Badania przewodów kominowych po wykonaniu stanu wykończeniowego, przed podłączeniem trzonów kuchennych, pieców, kominów i urządzeń gazowych: a) sprawdzenie szczelności przewodów przeprowadza się za pomocą łuczywa lub świecy dymnej przez wsunięcie do wlotu sprawdzanego przewodu, a po ukazaniu się dymu w wylocie przez zamknięcie wylotu i obserwację sąsiednich wylotów oraz wlotów w innych pomieszczeniach. W przypadku stwierdzenia wydobywania się dymu w obserwowanym wylocie lub wlocie należy w przewód ten wpuścić obciążony na końcu biały sznur lub taśmę i powtórzyć próbę kopcenia, a następnie wydobyć sznur i w miejscu wskazanym przez okopcony odcinek sznura przeprowadzić uszczelnienie przewodu, b) sprawdzenie wyposażenia otworów wycierowych i rewizyjnych przeprowadza się przez dokładne ich obejrzenie, próbę zamknięcia i otwarcia drzwiczek oraz próbę obruszania ich ręką, c) sprawdzenie wlotów do przewodów przeprowadza się przez dokładne ich obejrzenie, pomiary i porównanie z dokumentacją, d) sprawdzenie wylotów przewodów przeprowadza się analogicznie jak sprawdzenie wlotów, e) sprawdzenie prawidłowości ciągu przed podłączeniem urządzeń przeprowadza się za pomocą łuczywa lub palnika przez przystawienie go w odległości ok. 10 cm do wlotu przewodu i stwierdzenie wyraźnego odchylenia się płomienia w kierunku wlotu. Sprawdzenie prawidłowości ciągu po podłączeniu urządzeń przeprowadza się przez próbne palenie i stwierdzenie prawidłowego spalania się materiału opałowego, f) pozostałe badania w miarę potrzeby wykonanie badań podanych w pkt niniejszej specyfikacji technicznej Wyniki przeprowadzonych badań powinny być porównane z wymaganiami podanymi w pkt oraz 5. niniejszej specyfikacji technicznej i opisane w dzienniku budowy a także protokole podpisanym przez przedstawicieli inwestora (zamawiającego) oraz wykonawcy Badania w czasie odbioru robót Badania w czasie odbioru robót przeprowadza się celem oceny czy spełnione zostały wszystkie wymagania dotyczące wykonania robót murowych, w szczególności w zakresie: zgodności z dokumentacją projektową, specyfikacją techniczną wraz z wprowadzonymi zmianami naniesionymi w dokumentacji powykonawczej, jakości zastosowanych materiałów i wyrobów, prawidłowości oceny robót poprzedzających roboty murowe, jakości wykonania robót murowych. Przy badaniach w czasie odbioru robót należy wykorzystać wyniki badań dokonanych przed przystąpieniem do robót i w trakcie ich wykonania oraz zapisy w dzienniku budowy dotyczące wykonanych robót. Badania sprawdzające jakość wykonania robót murowych, według pkt. 4. Warunków technicznych wykonania i odbioru robót budowlanych, część A, zeszyt 3 Konstrukcje murowe, wydanie ITB-2006 r. oraz normy archiwalnej PN-68/B-10020: a) sprawdzenie zgodności z dokumentacją powinno być przeprowadzone przez 52

53 porównanie wykonanych konstrukcji z dokumentacją projektową, specyfikacją techniczną oraz ze zmianami naniesionymi w dokumentacji powykonawczej; sprawdzenia zgodności dokonuje się na podstawie oględzin zewnętrznych i pomiarów; pomiar długości i wysokości konstrukcji przeprowadza się z dokładnością do 10 mm; pomiar grubości murów i ościeży wykonuje się z dokładnością do 1 mm; za wynik należy przyjmować średnią arytmetyczną z pomiarów w trzech różnych miejscach, b) sprawdzenie prawidłowości wiązania elementów w murze, stykach i narożnikach należy przeprowadzać przez oględziny w trakcie robót na zgodność z wymaganiami podanymi w pkt. 5. niniejszej specyfikacji, c) sprawdzenie grubości spoin i ich wypełnienia należy przeprowadzać przez oględziny zewnętrzne i pomiar; pomiar dowolnie wybranego odcinka muru z dokładnością do 1 mm należy zawsze wykonać w przypadku murów licowych, natomiast w przypadku murów nielicowych gdy na podstawie oględzin uznano, że grubość spoiny może być przekroczona; średnią grubość spoin poziomych należy obliczać przez odjęcie przeciętnej grubości elementu murowego od ilorazu wysokości zmierzonego odcinka muru (o wysokości co najmniej 1 m) i liczby warstw murowych; średnią grubość spoiny poziomej należy określać identycznie, mierząc poziomy odcinek muru; w przypadku rażących różnic grubości poszczególnych spoin, sprawdzanie ich należy przeprowadzać oddzielnie, z dokładnością do 1 mm, na ściśle określonych odcinkach muru, d) sprawdzenie zbrojenia w czasie odbioru końcowego należy przeprowadzać pośrednio na podstawie protokołów odbioru robót spisywanych w trakcie wykonywania robót (pkt 6.3. niniejszej specyfikacji) i zapisów w dzienniku budowy; protokoły i zapisy powinny dotyczyć: sprawdzenia średnic zbrojenia, które powinno być wykonane suwmiarką z dokładnością do 0,5 mm, sprawdzenia długości zbrojenia (całkowitej i poszczególnych odcinków), które powinno być wykonane taśmą stalową z dokładnością do 10 mm, sprawdzenia rozstawienia i właściwego powiązania prętów oraz grubości ich otulenia, które powinno być wykonane z dokładnością do 1 mm, e) sprawdzenie odchylenia powierzchni od płaszczyzny oraz prostoliniowości krawędzi muru należy przeprowadzać przez przykładanie w dwóch prostopadłych do siebie kierunkach, w dowolnym miejscu powierzchni muru, oraz do krawędzi muru, łaty kontrolnej długości 2 m, a następnie przez pomiar z dokładnością do 1 mm wielkości prześwitu między łatą a powierzchnią lub krawędzią muru, f) sprawdzenie pionowości powierzchni i krawędzi muru należy przeprowadzać z dokładnością do 1 mm; badanie można wykonać pionem murarskim i przymiarem z podziałką milimetrową, g) sprawdzenie poziomości warstw murowych należy przeprowadzać przyrządami stosowanymi do takich pomiarów np. poziomnicą murarską i łatą kontrolną lub poziomnicą wężową, a przy budynkach o długości ponad 50 m niwelatorem, h) sprawdzenie kątów pomiędzy przecinającymi się płaszczyznami dwóch sąsiednich murów należy przeprowadzać mierząc z dokładnością do 1 mm odchylenie (prześwit) przecinających się płaszczyzn od kąta przewidzianego w projekcie; odchylenie (prześwit) mierzy się w odległości 1 m od wierzchołka sprawdzanego kąta; badanie można przeprowadzać stalowym kątownikiem murarskim, łatą kontrolną i przymiarem z podziałką milimetrową, zmierzony prześwit nie powinien przekraczać wartości podanych w tablicy 7 niniejszej specyfikacji, i) sprawdzenie prawidłowości wykonania ścianek działowych, nadproży, gzymsów, przerw dylatacyjnych należy przeprowadzać przez oględziny zewnętrzne i pomiar na zgodność z dokumentacją projektową i niniejszą specyfikacją techniczną, j) sprawdzenie liczby użytych wyrobów ułamkowych należy przeprowadzać w trakcie robót przez oględziny i stwierdzenie zgodności z wymaganiami podanymi w pkt niniejszej specyfikacji technicznej, 53

54 k) sprawdzenie przewodów kominowych poprzez sprawdzenie wlotów i wylotów przewodów i prawidłowości ciągu po podłączeniu urządzeń gazowych, trzonów kuchennych, pieców ogrzewczych oraz kominków, a także w miarę potrzeby wykonanie pozostałych badań wymienionych w pkt niniejszej specyfikacji technicznej. Wyniki badań powinny być porównane z wymaganiami podanymi w pkt. 5. niniejszej specyfikacji technicznej i opisane w dzienniku budowy, protokole podpisanym przez przedstawicieli inwestora (zamawiającego) oraz wykonawcy. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady przedmiaru i obmiaru podano w ST Wymagania ogólne Kod CPV , pkt Szczegółowe zasady obmiaru robót murowych Ilości poszczególnych konstrukcji murowych oblicza się wg wymiarów podanych w dokumentacji projektowej dla konstrukcji nieotynkowanych Grubości konstrukcji murowych z cegieł ustala się wg znormalizowanych wymiarów cegły 6,5 x 12 x 25 cm, zgodnie z tablicą 8. Tablica 8. Grubości konstrukcji murowych z cegieł Grubości ścian w cegłach ¼ ½ 1 1½ 2 2½ 3 3½ 4 Grubości ścian w cm 6, Fundamenty oblicza się w metrach sześciennych ich objętości Jako wysokość fundamentu należy przyjmować wysokość od spodu fundamentu do poziomu pierwszej izolacji ściany Ściany oblicza się: Wariant I w metrach kwadratowych ich powierzchni Wariant II w metrach sześciennych ich objętości Ścianki działowe oblicza się w metrach kwadratowych ich powierzchni Wysokości ścian murowanych na fundamentach należy przyjmować od wierzchu fundamentu do wierzchu pierwszego stropu (nad podziemiem lub przyziemiem), a dla ścian wyższych kondygnacji od wierzchu stropu do wierzchu następnego stropu. Wysokości innych ścian np. ścian podparapetowych, ścian kolankowych i poddaszy, attyk należy ustalać na podstawie dokumentacji projektowej. Wysokość ścianki działowej należy przyjmować jako wysokość od wierzchu fundamentu lub stropu, na którym ustawiona jest ścianka do spodu następnego stropu Słupy, filarki i pilastry oblicza się w metrach ich wysokości. Gzymsy oblicza się w metrach ich długości mierzonej po najdłuższej krawędzi Od powierzchni (wariant I) / objętości ścian (wariant II) należy odejmować: powierzchnie (wariant I) / objętości (wariant II) konstrukcji betonowych lub żelbetowych (z wyjątkiem prefabrykowanych nadproży żelbetowych), jeśli wypełniają one więcej niż połowę grubości ściany lub ich objętość przekracza 0,01 m 3, powierzchnie (wariant I) / objętości (wariant II) kanałów spalinowych, dymowych lub 54

55 wentylacyjnych murowanych z pustaków i ewentualnie obmurowanych cegłami lub płytkami, Wariant I powierzchnie projektowanych otworów okiennych, drzwiowych i innych większych od 0,5 m 2, Wariant II objętości otworów i wnęk większych od 0,05 m 3. Z powierzchni (wariant I) / objętości (wariant II) ścian nie potrąca się: wszelkich bruzd instalacyjnych, niezależnie od ich wymiarów, oparć płyt, sklepień i belek stropowych, części konstrukcji stalowych i drewnianych, nadproży z cegieł lub prefabrykowanych, wnęk na liczniki gazowe i elektryczne, niezależnie od ich wymiarów, przewodów kominowych w ścianach wznoszonych łącznie z przewodami. Przy potrącaniu otworów i wnęk z powierzchni (wariant I) / objętości (wariant II) muru uwzględnia się wymiary: dla otworów bez ościeżnic: w świetle muru, dla otworów, w których ościeżnice są obmurowywane równocześnie ze wznoszeniem muru: w świetle ościeżnic, dla otworów cyrklastych według wymiarów wpisanych w nie trójkątów równoramiennych. Od powierzchni ścianek działowych należy odejmować powierzchnie otworów, liczone według projektowanych wymiarów w świetle ościeżnic, a w przypadku ich braku w świetle muru Potrącane otwory w ścianach murowanych, dla których ustala się odrębne ceny wykonania ościeży, oblicza się w sztukach Kominy wolnostojące oblicza się w metrach sześciennych ich objętości według projektowanych wymiarów zewnętrznych komina. Wysokość komina przyjmuje się od poziomu, od którego występuje on jako wolno stojący, do wierzchu komina. Wysokość głowic kominowych nad dachem przyjmuje się od strony niższej połaci. Od objętości komina nie odlicza się objętości przewodów. Kanały spalinowe, wentylacyjne i dymowe z pustaków oblicza się w metrach długości pojedynczego przewodu według wymiarów podanych w projekcie. Ewentualne obmurowanie kanałów oraz szpałdowanie konstrukcji oblicza się w metrach kwadratowych obmurowanej (szpałdowanej) powierzchni Sklepienia płaskie oblicza się w metrach kwadratowych powierzchni ich rzutu na płaszczyznę poziomą. Powierzchnię rzutu oblicza się w świetle murów lub podciągów, na których opiera się sklepienie. Z powierzchni rzutu odejmuje się powierzchnię otworów według ich projektowanych wymiarów w świetle. 8. SPOSÓB ODBIORU ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Wymagania ogólne Kod CPV , pkt Odbiór robót zanikających i ulegających zakryciu Przy robotach murowych istotnymi elementami ulegającymi zakryciu są zbrojenia i wewnętrzne części murów wielorzędowych, szczelinowych oraz warstwowych. Odbiór zbrojenia i innych elementów ulegających zakryciu musi być dokonany w czasie robót murowych. 55

56 W trakcie odbioru należy przeprowadzić badania wymienione w pkt. 6.3., a wyniki badań porównać z wymaganiami określonymi w pkt. 5. niniejszej specyfikacji. Jeżeli wszystkie pomiary i badania dały wynik pozytywny można uznać elementy ulegające zakryciu za wykonane prawidłowo, tj. zgodnie z dokumentacją projektową oraz specyfikacją techniczną i zezwolić na przystąpienie do następnych faz robót murowych. Jeżeli chociaż jeden wynik badania jest negatywny zbrojenie i inne elementy robót ulegające zakryciu nie powinny być odebrane. W takim przypadku należy ustalić zakres prac i rodzaje materiałów koniecznych do usunięcia nieprawidłowości. Po wykonaniu ustalonego zakresu prac należy ponownie przeprowadzić badania. Wszystkie ustalenia związane z dokonanym odbiorem materiałów oraz robót ulegających zakryciu należy zapisać w dzienniku budowy lub protokole podpisanym przez przedstawicieli inwestora (inspektor nadzoru) i wykonawcy (kierownik budowy) Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanej części robót. Odbioru częściowego robót dokonuje się dla zakresu określonego w dokumentach umownych, według zasad jak przy odbiorze ostatecznym robót. Celem odbioru częściowego jest wczesne wykrycie ewentualnych usterek w realizowanych robotach i ich usunięcie przed odbiorem końcowym. Odbiór częściowy robót jest dokonywany przez inspektora nadzoru w obecności kierownika budowy. Protokół odbioru częściowego jest podstawą do dokonania częściowego rozliczenia robót (jeżeli umowa taką formę przewiduje) Odbiór ostateczny (końcowy) Odbiór końcowy stanowi ostateczną ocenę rzeczywistego wykonania robót w odniesieniu do ich zakresu (ilości), jakości i zgodności z dokumentacją projektową. Odbiór ostateczny przeprowadza komisja powołana przez zamawiającego, na podstawie przedłożonych dokumentów, wyników badań oraz dokonanej oceny wizualnej. Zasady i terminy powoływania komisji oraz czas jej działania powinna określać umowa. Wykonawca robót obowiązany jest przedłożyć komisji następujące dokumenty: dokumentację projektową z naniesionymi zmianami dokonanymi w toku wykonywania robót, szczegółowe specyfikacje techniczne ze zmianami wprowadzonymi w trakcie wykonywania robót, dziennik budowy i książki obmiarów z zapisami dokonywanymi w toku prowadzonych robót, dokumenty świadczące o dopuszczeniu do obrotu i powszechnego zastosowania użytych materiałów i wyrobów budowlanych, protokoły odbioru robót ulegających zakryciu, protokoły odbiorów częściowych, instrukcje producentów dotyczące zastosowanych materiałów, wyniki badań laboratoryjnych, badań kominiarskich i ekspertyz. W toku odbioru komisja obowiązana jest zapoznać się przedłożonymi dokumentami, przeprowadzić badania zgodnie z wytycznymi podanymi w pkt. 6.4 niniejszej ST, porównać je z wymaganiami podanymi w dokumentacji projektowej i pkt. 5. niniejszej specyfikacji technicznej oraz dokonać oceny wizualnej. Roboty murowe powinny być odebrane, jeżeli wszystkie wyniki badań są pozytywne, a dostarczone przez wykonawcę dokumenty są kompletne i prawidłowe pod względem merytorycznym. 56

57 Jeżeli chociażby jeden wynik badań był negatywny roboty murowe nie powinny być przyjęte. W takim przypadku należy przyjąć jedno z następujących rozwiązań: jeżeli to możliwe należy ustalić zakres prac korygujących, usunąć niezgodności robót z wymaganiami określonymi w dokumentacji projektowej i pkt. 5 niniejszej specyfikacji technicznej oraz przedstawić roboty murowe ponownie do odbioru, jeżeli odchylenia od wymagań nie zagrażają bezpieczeństwu konstrukcji i użytkownika oraz trwałości elementów murowych zamawiający może wyrazić zgodę na dokonanie odbioru końcowego z jednoczesnym obniżeniem wartości wynagrodzenia w stosunku do ustaleń umownych, w przypadku, gdy nie są możliwe podane wyżej rozwiązania wykonawca zobowiązany jest do usunięcia wadliwie wykonanych robót murowych, wykonania ich ponownie i powtórnego zgłoszenia do odbioru. W przypadku niekompletności dokumentów odbiór może być dokonany po ich uzupełnieniu. Z czynności odbioru sporządza się protokół podpisany przez przedstawicieli zamawiającego i wykonawcy. Protokół powinien zawierać: ustalenia podjęte w trakcie prac komisji, ocenę wyników badań, wykaz wad i usterek ze wskazaniem sposobu ich usunięcia, stwierdzenie zgodności lub niezgodności wykonania robót murowych z zamówieniem. Protokół odbioru końcowego jest podstawą do dokonania rozliczenia końcowego pomiędzy zamawiającym a wykonawcą Odbiór po upływie okresu rękojmi i gwarancji Celem odbioru po okresie rękojmi i gwarancji jest ocena stanu konstrukcji murowych po użytkowaniu w tym okresie oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych, związanych z usuwaniem zgłoszonych wad. Odbiór po upływie okresu rękojmi i gwarancji jest dokonywany na podstawie oceny wizualnej konstrukcji murowych, z uwzględnieniem zasad opisanych w pkt Odbiór ostateczny (końcowy). Pozytywny wynik odbioru pogwarancyjnego jest podstawą do zwrotu kaucji gwarancyjnej, negatywny do dokonania potrąceń wynikających z obniżonej jakości robót. Przed upływem okresu gwarancyjnego zamawiający powinien zgłosić wykonawcy wszystkie zauważone wady w wykonanych konstrukcji murowych. 57

58 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH 9.1. Ogólne ustalenia dotyczące podstawy rozliczenia robót podano w ST Wymagania ogólne Kod CPV , pkt Zasady rozliczenia i płatności Rozliczenie robót murowych może być dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich końcowym odbiorze lub etapami określonymi w umowie, po dokonaniu odbiorów częściowych robót. Ostateczne rozliczenie umowy pomiędzy zamawiającym a wykonawcą następuje po dokonaniu odbioru pogwarancyjnego Podstawy rozliczenia wykonanego i odebranego zakresu robót murowych Wariant I Podstawy rozliczenia robót murowych stanowią określone w dokumentach umownych (kosztorysie ofertowym) ceny jednostkowe i ilości robót zaakceptowane przez zamawiającego. Ceny jednostkowe wykonania robót murowych uwzględniają: przygotowanie stanowiska roboczego, dostarczenie do stanowiska roboczego materiałów, narzędzi i sprzętu, obsługę sprzętu, ustawienie i przestawienie drabin oraz lekkich rusztowań przestawnych umożliwiających wykonanie ścian, słupów, kominów i ścian nie wyższych niż 4,5 m, zabezpieczenie robót wykonanych przed rozpoczęciem wznoszenia konstrukcji murowych przed zanieczyszczeniem i uszkodzeniem w trakcie wykonywania robót murowych, przygotowanie zapraw murarskich wykonywanych na miejscu budowy, ocenę prawidłowości wykonania robót poprzedzających wykonanie konstrukcji murowych, wymurowanie konstrukcji murowych, wykonanie naroży i styków ścian, bruzd, gniazd oporowych oraz szczelin dylatacyjnych, obmurowanie końców belek, wykonanie, sprawdzenie i odgruzowanie przewodów w trakcie robót, zamurowanie otworów kontrolnych, robocizna związana z obsadzeniem drzwiczek kontrolnych, wsporników, itp., zamurowanie otworów komunikacyjnych, zamurowanie bruzd i przebić po wykonaniu robót instalacyjnych, usunięcie wad i usterek oraz naprawienie uszkodzeń powstałych w czasie murowania, oczyszczenie miejsca pracy z materiałów zabezpieczających roboty wykonane przed rozpoczęciem wznoszenia konstrukcji murowych, usunięcie gruzu i innych pozostałości, resztek i odpadów materiałów w sposób podany w szczegółowej specyfikacji technicznej (opisać sposób usunięcia pozostałości i odpadów), likwidację stanowiska roboczego, koszty pośrednie, zysk kalkulacyjny i ryzyko. Sposób I Ceny jednostkowe robót obejmują również koszty montażu, demontażu i pracy rusztowań 58

59 niezbędnych do wykonania robót na wysokości powyżej 4,5 m od poziomu ich ustawienia oraz koszty pomostów i barier zabezpieczających. Sposób II Ceny jednostkowe robót nie obejmują kosztów montażu, demontażu i pracy rusztowań do wykonania konstrukcji murowych o wysokości powyżej 4,5 m a także pomostów i barier zabezpieczających. Koszty tych rusztowań, pomostów i barier będą rozliczane w oddzielnych pozycjach kosztorysu. Ceny jednostkowe nie obejmują podatku VAT. Wariant II Podstawę rozliczania robót murowych stanowi ustalona w umowie kwota ryczałtowa za określony zakres robót obejmujący konstrukcje murowe. Kwota ryczałtowa obejmująca konstrukcje murowe uwzględnia koszty wykonania następujących robót murowych oraz prac z nimi związanych takich jak: przygotowanie stanowiska roboczego, dostarczenie do stanowiska roboczego materiałów, narzędzi i sprzętu, obsługę sprzętu, ustawienie i przestawienie drabin lub montaż, demontaż i pracę rusztowań niezbędnych do wykonania robót murowych, niezależnie od wysokości prowadzenia prac, zabezpieczenie robót wykonanych przed rozpoczęciem wznoszenia konstrukcji murowych, przed zanieczyszczeniem i uszkodzeniem w trakcie wykonywania robót murowych, przygotowanie zapraw murarskich wykonywanych na miejscu budowy, ocenę prawidłowości wykonania robót poprzedzających wykonanie konstrukcji murowych, wymurowanie konstrukcji murowych, wykonanie naroży i styków ścian, bruzd, gniazd oporowych oraz szczelin dylatacyjnych, obmurowanie końców belek, wykonanie, sprawdzenie i odgruzowanie przewodów w trakcie robót, zamurowanie otworów kontrolnych, robocizna związana z obsadzeniem drzwiczek kontrolnych, wsporników, itp., zamurowanie otworów komunikacyjnych, zamurowanie bruzd i przebić po wykonaniu robót instalacyjnych, usunięcie wad i usterek oraz naprawienie uszkodzeń powstałych w czasie murowania, oczyszczenie miejsca pracy z materiałów zabezpieczających roboty wykonane przed rozpoczęciem wznoszenia konstrukcji murowych, usunięcie gruzu i innych pozostałości, resztek i odpadów materiałów w sposób podany w szczegółowej specyfikacji technicznej (opisać sposób usunięcia pozostałości i odpadów), likwidację stanowiska roboczego, koszty pośrednie, zysk kalkulacyjny i ryzyko. 10. DOKUMENTY ODNIESIENIA Normy 1. PN-EN 197-1:2002 Cement Część 1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. 59

60 2. PN-EN 197-1:2002/A1:2005 jw. 3. PN-EN 413-1:2005 Cement murarski Część 1: Skład, wymagania i kryteria zgodności. 4. PN-EN 459-1:2003 Wapno budowlane Część 1: Definicje, wymagania i kryteria zgodności. 5. PN-EN 771-1:2006 Wymagania dotyczące elementów murowych Część 1: Elementy murowe ceramiczne. 6. PN-EN 771-2:2006 Wymagania dotyczące elementów murowych Część 2: Elementy murowe silikatowe. 7. PN-EN 771-3:2005 Wymagania dotyczące elementów murowych Część 3: Elementy murowe z betonu kruszywowego (z kruszywami zwykłymi i lekkimi). 8. PN-EN 771-3:2005/A1:2006 jw. 9. PN-EN 771-4:2004 Wymagania dotyczące elementów murowych Część 4: Elementy murowe z autoklawizowanego betonu komórkowego. 10. PN-EN 771-4:2004/A1:2006 jw. 11. PN-EN 771-5:2005 Wymagania dotyczące elementów murowych Część 5: Elementy murowe z kamienia sztucznego. 12. PN-EN 771-5:2005/A1:2006 jw. 13. PN-EN 771-6:2007 Wymagania dotyczące elementów murowych Część 6: Elementy murowe z kamienia naturalnego. 14. PN-EN 845-1:2004 Specyfikacja wyrobów dodatkowych do murów Część 1: Kotwy, listwy kotwiące, wieszaki i wsporniki. 15. PN-EN 845-2:2004 Specyfikacja wyrobów dodatkowych do murów Część 2: Nadproża. 16. PN-EN 845-2:2004/Ap1:2005 jw. 17. PN-EN 845-3:2004 Specyfikacja wyrobów dodatkowych do murów Część 3: Stalowe zbrojenie do spoin wspornych. 18. PN-EN 998-1:2004 Wymagania dotyczące zapraw do murów Część 1: Zaprawa tynkarska. 19. PN-EN 998-1:2004/AC:2006 jw. 20. PN-EN 998-2:2004 Wymagania dotyczące zapraw do murów Część 1: Zaprawa murarska. 60

61 21. PN-EN 1008:2004 Woda zarobowa do betonu Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. 22. PN-EN :2000 Metody badań zapraw do murów Pobieranie i przygotowanie próbek zapraw do badań. 23. PN-EN :2000/A1:2007(U) jw. 24. PN-EN :2000 Metody badań zapraw do murów Określenie konsystencji świeżej zaprawy (za pomocą stolika rozpływu). 25. PN-EN :2000/A1:2005 jw. 26. PN-EN :2000/A2:2007(U) jw. 27. PN-EN :2000 Metody badań zapraw do murów Określenie gęstości objętościowej świeżej zaprawy. 28. PN-EN :2000/A1:2007(U) jw. 29. PN-EN :2000 Metody badań zapraw do murów Określenie zawartości powietrza w świeżej zaprawie. 30. PN-EN :2001 Metody badań zapraw do murów Część 9: Określenie czasu zachowania właściwości roboczych i czasu korekty świeżej zaprawy. 31. PN-EN :2001/A1:2007(U) jw. 32. PN-EN :2001 Metody badań zapraw do murów Część 10: Określenie gęstości wysuszonej stwardniałej zaprawy. 33. PN-EN :2001/A1:2007(U) jw. 34. PN-EN :2001 Metody badań zapraw do murów Część 11: Określenie wytrzymałości na zginanie i ściskanie stwardniałej zaprawy. 35. PN-EN :2001/A1:2007(U) jw. 36. PN-EN :2002 Metody badań zapraw do murów Część 17: Określenie zawartości chlorków rozpuszczalnych w zaprawie. 37. PN-EN :2002/A1:2005(U) jw. 38. PN-EN :2003 Metody badań zapraw do murów Część 18: Określenie współczynnika absorpcji wody spowodowanej podciąganiem kapilarnym stwardniałej zaprawy. 39. PN-EN :

62 Metody badań murów Część 3: Określenie początkowej wytrzymałości muru na ścinanie. 40. PN-EN :2004/A1:2007(U) jw. 41. PN-EN 1443:2005 Kominy Wymagania ogólne. 42. PN-EN Kominy Ceramiczne wewnętrzne przewody kominowe Wymagania i metody badań. 43. PN-EN 1457:2003/A1:2004 jw. 44. PN-EN 1457:2003/AC:2007 jw. 45. PN-EN 1745:2004 Mury i wyroby murowe. Metody określania obliczeniowych wartości cieplnych. 46. PN-EN 1745:2004/Ap1:2006 jw. 47. PN-EN 1806:2006(U) Kominy Gliniane / ceramiczne kształtki kanałów spalinowych do kominów jednościennych Wymagania i metody badań. 48. PN-EN 1857:2005 Kominy Części składowe Betonowe kanały wewnętrzne. 49. PN-EN 1857:2005/AC:2007 jw. 50. PN-EN 1858:2005 Kominy Części składowe Kształtki betonowe. 51. PN-EN :2006(U) Eurokad 6: Projektowanie konstrukcji murowych Część 1-1: Reguły ogólne dla zbrojonych i niezbrojonych konstrukcji murowych. 52. PN-EN :2005(U) Eurokad 6: Projektowanie konstrukcji murowych Część 1-2: Reguły ogólne Projektowanie konstrukcji na wypadek pożaru. 53. PN-EN :2006(U) Eurokad 6: Projektowanie konstrukcji murowych Część 2: Uwarunkowania projektowe, dobór materiałów i wykonawstwo konstrukcji murowych. 54. PN-EN :2006(U) Eurokad 6: Projektowanie konstrukcji murowych Część 3: Uproszczone metody obliczania niezbrojonych konstrukcji murowych. 55. PN-EN :2003 Kruszywa lekkie Część 1: Kruszywa lekkie do betonu, zaprawy i rzadkiej zaprawy. 56. PN-EN :2003/AC:2004 jw. 57. PN-EN :2006(U) Kominy System kominów z glinianymi / ceramicznymi kanałami spalinowymi Część 1: Wymagania i metody badań odporności na pożar sadzy. 58. PN-EN :2005(U) 62

63 Kominy System kominów z glinianymi / ceramicznymi kanałami spalinowymi Część 2: Wymagania i metody badań w warunkach wilgotnych. 59. PN-EN 13069:2005(U) Kominy Gliniane / ceramiczne obudowy systemów kominowych Wymagania i metody badań. 60. PN-EN 13139:2003 Kruszywa do zaprawy. 61. PN-EN 13139:2003/AC:2004 jw. 62. PN-EN 13229:2002 Wkłady kominkowe wraz z kominkami otwartymi na paliwa stałe Wymagania i badania 63. PN-EN 13229:2002/A1:2005 jw. 64. PN-EN 13229:2002/A2:2006 jw. 65. PN-EN 13229:2002/AC:2007 jw. 66. PN-EN :2007(U) Klasyfikacja ogniowa wyrobów budowlanych i Elementów budynków Część 1: Klasyfikacja na podstawie badań reakcji na ogień. 67. PN-84/B Kamień dla budownictwa i drogownictwa Podział i zastosowanie według własności fizyczno-mechanicznych. 68. PN-B-03002:1999 Konstrukcje murowe niezbrojone Projektowanie i obliczanie. 69. PN-B-03002:1999/Ap1:2001 jw. 70. PN-B-03002:1999/Az1:2001 jw. 71. PN-B-03002:1999/Az2:2002 jw. 72. PN-88/B Kominy murowane i żelbetowe Obliczenia statyczne i projektowanie. 73. PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone Obliczenia statyczne i projektowanie. 74. PN-B-03264:2002/Ap1:2004 jw. 75. PN-B-03340:1999 Konstrukcje murowe zbrojone Projektowanie i obliczanie. 76. PN-B-03340:1999/Az1:2004 jw. 77. PN-85/B Zaprawy budowlane Badanie cech fizycznych i wytrzymałościowych. 78. PN-B-10104:

64 Wymagania dotyczące zapraw murarskich ogólnego przeznaczenia Zaprawy o określonej składzie materiałowym, wytwarzane na miejscu budowy. 79. PN-89/B Przewody dymowe, spalinowe i wentylacyjne murowane z cegły Wymagania techniczne i badania przy odbiorze. 80. PN-B-11200:1996 Materiały kamienne Bloki, formaki, płyty surowe. 81. PN-B-11201:1996 Materiały kamienne Elementy kamienne Podokienniki zewnętrzne. 82. PN-B-11203:1997 Materiały kamienne Elementy kamienne, płyty do okładzin pionowych zewnętrznych i wewnętrznych. 83. PN-B-11204:1996 Materiały kamienne Elementy kamienne Płyty cokołowe zewnętrzne. 84. PN-B-11206:1996 Materiały kamienne Elementy kamienne, podokienniki wewnętrzne. 85. PN-B-11210:1996 Materiały kamienne Kamień łamany. 86. PN-B-12030:1996 Wyroby budowlane ceramiczne i silikatowe Pakowanie, przechowywanie i transport. 87. PN-B-12030:1996/Az1:2002 jw. 88. PN-B-12067:1999 Wyroby budowlane ceramiczne Elementy ogrodzeniowe. 89. PN-B-19304:1997 Prefabrykaty budowlane z nieautoklawizowanego betonu komórkowego Elementy drobnowymiarowe. 90. PN-89/H Stal określonego zastosowania Stal do zbrojenia betonu Gatunki. 91. PN-H /A1:1996 jw Ustawy Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (tekst jednolity Dz. U. z 2004 r. Nr 204, poz z późn. zmianami). Ustawa z dnia 11 stycznia 2001 r. o substancjach i preparatach chemicznych (Dz. U. z 2001 r. Nr 11, poz. 84 z późn. zmianami) Rozporządzenia Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664). 64

65 Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz. 1133). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004 r. Nr 198, poz z późn. zmianami). Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie systemów oceny zgodności, wymagań, jakie powinny spełniać notyfikowane jednostki uczestniczące w ocenie zgodności, oraz sposobu oznaczania wyrobów budowlanych oznakowaniem CE (Dz. U. z 2004 r. Nr 195, poz. 2011). Rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz. U. z 2003 r. Nr 120, poz. 1126). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zmianami). Rozporządzenie Ministra Zdrowia z dnia 3 lipca 2002 r. w sprawie karty charakterystyki substancji niebezpiecznej i preparatu niebezpiecznego (Dz. U. z 2002 r. Nr 140, poz z późn. zmianami). Rozporządzenie Ministra Zdrowia z dnia 2 września 2003 r. w sprawie oznakowania opakowań substancji niebezpiecznych i preparatów niebezpiecznych (Dz. U. z 2003 r. Nr 173, poz z późn. zmianami) Inne dokumenty i instrukcje Specyfikacja techniczna wykonania i odbioru robót budowlanych Wymagania ogólne Kod CPV , wydanie II OWEOB Promocja 2005 rok. Warunki techniczne wykonania i odbioru robót budowlanych, Część A Roboty ziemne i konstrukcyjne, zeszyt 3 Konstrukcje murowe, wydanie ITB 2006 rok. Warunki techniczne wykonania i odbioru robót budowlanych, tom 1, część 2, wydanie Arkady 1990 rok. 65

66 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH TYNKOWANIE (Kod CPV ) TYNKI ZWYKŁE WEWNĘTRZNE I ZEWNĘTRZNE (Kod CPV ) 66

67 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA 2. WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 6. KONTROLA JAKOŚCI ROBÓT 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 8. SPOSÓB ODBIORU ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH 10. DOKUMENTY ODNIESIENIA Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej PZJ Program Zabezpieczenia Jakości 67

68 1. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiającego jak w wymaganiach ogólnych 1.2. Przedmiot ST Przedmiotem niniejszej standardowej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru tynków zwykłych wewnętrznych i zewnętrznych Zakres stosowania ST Standardowa specyfikacja techniczna (ST) stanowi podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Projektant sporządzający dokumentację projektową i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych może wprowadzać do niniejszej standardowej specyfikacji zmiany, uzupełnienia lub uściślenia, odpowiednie dla przewidzianych projektem robót, uwzględniające wymagania Zamawiającego oraz konkretne warunki realizacji robót, niezbędne do uzyskania wymaganego standardu i jakości tych robót. Odstępstwa od wymagań podanych w niniejszej specyfikacji mogą mieć miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewność, że podstawowe wymagania będą spełnione przy zastosowaniu metod wykonania wynikających z doświadczenia oraz uznanych reguł i zasad sztuki budowlanej oraz przy uwzględnieniu przepisów bhp Przedmiot i zakres robót objętych ST Specyfikacja dotyczy wykonania tynków zwykłych wewnętrznych i zewnętrznych w obiektach kubaturowych i obejmuje wykonanie następujących czynności: przygotowanie podłoża (wg pkt. 5.3.), wykonanie warstwy wyrównawczej, wykonanie tynków zwykłych jedno- i wielowarstwowych. Przedmiotem specyfikacji jest określenie wymagań odnośnie właściwości materiałów wykorzystywanych do robót tynkarskich, wymagań w zakresie robót przygotowawczych oraz wymagań dotyczących wykonania i odbiorów tynków zwykłych Określenia podstawowe, definicje Określenia podane w niniejszej Specyfikacji są zgodne z odpowiednimi normami oraz określeniami podanymi w ST Wymagania ogólne Kod CPV , pkt 1.4,a także podanymi poniżej: Podłoże element budynku, na powierzchni którego wykonany ma być tynk. Warstwa wyrównawcza warstwa wykonana w celu wyeliminowania nierówności powierzchni podłoża. Warstwa gruntująca powłoka wzmacniająca i uszczelniająca podłoże oraz zwiększająca przyczepność dolnej warstwy tynku Ogólne wymagania dotyczące robót tynkarskich Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność z dokumentacją projektową, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne powszechnie stosowane wymagania dotyczące robót podano w ST Wymagania ogólne Kod CPV , pkt Dokumentacja dla wykonania tynków zwykłych 68

69 Roboty tynkarskie należy wykonywać na podstawie dokumentacji, której wykaz oraz podstawy prawne sporządzenia podano w ST Wymagania ogólne Kod CPV , pkt WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI MATERIAŁÓW 2.1. Ogólne wymagania dotyczące właściwości materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne Kod CPV , pkt Rodzaje materiałów Wszystkie materiały do wykonania robót tynkarskich powinny odpowiadać wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych) Woda Do przygotowania zapraw i skrapiania podłoża stosować można wodę odpowiadającą wymaganiom normy PN-EN 1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. Bez badań laboratoryjnych można stosować wodociągową wodę pitną. Niedozwolone jest użycie wód ściekowych, kanalizacyjnych, bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł Piasek Piasek powinien spełniać wymagania normy PN-EN 13139:2003 Kruszywa do zapraw, a w szczególności: nie zawierać domieszek organicznych, mieć frakcje różnych wymiarów, a mianowicie: piasek drobnoziarnisty 0,25-0,5 mm, piasek średnioziarnisty 0,5-1,0 mm, piasek gruboziarnisty 1,0-2,0 mm. Do spodnich warstw tynku należy stosować piasek gruboziarnisty odmiany 1, do warstw wierzchnich średnioziarnisty odmiany 2. Do gładzi piasek powinien być drobnoziarnisty i przechodzić całkowicie przez sito o prześwicie 0,5 mm Zaprawy budowlane do wykonania tynków zwykłych Marka i skład zaprawy powinny odpowiadać wymaganiom normy PN-90/B Zaprawy budowlane zwykłe lub aprobatom technicznym (w specyfikacji szczegółowej należy uściślić wymagania). Przygotowanie zapraw do robót tynkarskich powinno być wykonywane mechanicznie. Zaprawę należy przygotować w takiej ilości, aby mogła być wbudowana możliwie szybko po jej przygotowaniu, tj. w okresie ok. 3 godzin. Do zaprawy tynkarskiej należy stosować piasek rzeczny lub kopalniany. Do zaprawy cementowo-wapiennej należy stosować cement według normy PN-EN 197-1:2002 Cement Część 1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. Za zgodą Inspektora nadzoru można stosować cement z dodatkiem żużla lub popiołów lotnych 25 i 35 oraz cement hutniczy 25 pod warunkiem, że temperatura otoczenia w ciągu 7 dni od chwili wbudowania zaprawy nie będzie niższa niż +5 C. Do zapraw cementowo-wapiennych należy stosować wapno suchogaszone lub gaszo-ne w postaci ciasta wapiennego otrzymanego z wapna niegaszonego, które powinno tworzyć jednolitą i jednobarwną masę, bez grudek niegaszonego wapna i zanieczysz-czeń obcych. Wapno powinno spełnia wymagania normy PN-EN-459. Skład objętościowych składników zapraw należy dobierać doświadczalnie, w zależno-ści od wymaganej marki zaprawy oraz rodzaju cementu i wapna. 69

70 2.3. Warunki przyjęcia na budowę materiałów i wyrobów do robót tynkarskich Materiały i wyroby do robót tynkarskich mogą być przyjęte na budowę, jeśli spełniają następujące warunki: są zgodne z ich wyszczególnieniem i charakterystyką podaną w dokumentacji projektowej i specyfikacji technicznej (szczegółowej), są właściwie opakowane, firmowo zamknięte (bez oznak naruszenia zamknięć) i oznakowane (pełna nazwa wyrobu, ewentualnie nazwa handlowa oraz symbol handlowy wyrobu), spełniają wymagane właściwości wskazane odpowiednimi dokumentami odniesienia, producent dostarczył dokumenty świadczące o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania wyrobów oraz karty techniczne (katalogowe) wyrobów lub firmowe wytyczne (zalecenia) stosowania wyrobów, spełniają wymagania wynikające z ich terminu przydatności do użycia (termin zakończenia robót tynkarskich powinien się kończyć przed zakończeniem podanych na opakowaniach terminów przydatności do stosowania odpowiednich wyrobów). Przyjęcie materiałów i wyrobów na budowę powinno być potwierdzone wpisem do dziennika budowy lub protokołem przyjęcia materiałów Warunki przechowywania materiałów i wyrobów do robót tynkarskich Materiały i wyroby do robót tynkarskich powinny być przechowywane i magazynowane zgodnie z instrukcją producenta oraz wymaganiami odpowiednich dokumentów odniesienia tj. norm bądź aprobat technicznych. Pomieszczenie magazynowe do przechowywania materiałów i wyrobów opakowanych powinno być kryte, suche oraz zabezpieczone przed zawilgoceniem, opadami atmosferycznymi, przemarznięciem i przed działaniem promieni słonecznych. Wyroby tynkarskie konfekcjonowane powinny być przechowywane w oryginalnych, zamkniętych opakowaniach w temperaturze powyżej +5 C a poni żej +35 C. Wyroby pakowane w worki powinny być układane na paletach lub drewnianej wentylowanej podłodze, w ilości warstw nie większej niż 10. Jeżeli nie ma możliwości poboru wody na miejscu wykonywania robót, to wodę należy przechowywać w szczelnych i czystych pojemnikach lub cysternach. Nie wolno przechowywać wody w opakowaniach po środkach chemicznych lub w takich, w których wcześniej przetrzymywano materiały mogące zmienić skład chemiczny wody. 3. WYMAGANIA DOTYCZĄCE SPRZĘTU, MASZYN I NARZĘDZI 3.1. Ogólne wymagania dotyczące sprzętu podano w ST Wymagania ogólne Kod CPV , pkt Sprzęt do wykonywania tynków zwykłych Wykonawca jest zobowiązany do używania takiego sprzętu i narzędzi, które nie spowodują niekorzystnego wpływu na jakość materiałów i wykonywanych robót oraz będą przyjazne dla środowiska. Przy doborze sprzętu i narzędzi należy uwzględnić również wymagania producenta. Do wykonywania robót tynkarskich należy stosować następujący sprzęt i narzędzia pomocnicze: a) do przygotowania podłoża młotki, szczotki druciane, odkurzacze przemysłowe, urządzenia do mycia hydrodynamicznego, urządzenia do czyszczenia strumieniowo-ściernego, termometry elektroniczne, wilgotnościomierze elektryczne, przyrządy do badania wytrzymałości podłoża, b) do przygotowania zapraw betoniarki, mieszarki do zapraw, przewoźne zbiorniki na wodę, naczynia i wiertarki z mieszadłem wolnoobrotowym, c) do nakładania zaprawy agregaty tynkarskie, pompy do zapraw, kielnie, pace. 70

71 Uwaga: Ostatecznego doboru sprzętu wraz z określeniem jego parametrów należy dokonać w szczegółowej specyfikacji technicznej. 4. WYMAGANIA DOTYCZĄCE TRANSPORTU 4.1. Ogólne wymagania dotyczące transportu podano w ST Wymagania ogólne Kod CPV , pkt Transport materiałów Cement i wapno suchogaszone luzem należy przewozić cemento-wozem, natomiast cement i wapno suchogaszone workowane można przewozić dowolnymi środkami transportu i w odpowiedni sposób zabezpieczone przed zawilgoce-niem; Wapno gaszone w postaci ciasta wapiennego można przewozić w skrzyniach lub pojemnikach stalowych; Kruszywa można przewozić dowolnymi środkami transportu w warunkach zabezpieczających je przed zanieczyszczeniem, zmieszaniem z innymi asortymentami kruszywa lub jego frakcjami i nadmiernym zawilgoceniem. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Wymagania ogólne Kod CPV , pkt Warunki przystąpienia do robót Przed przystąpieniem do wykonywania robót tynkowych powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane prze-bicia i bruzdy, osadzone ościeżnice drzwiowe i okienne. Zaleca się przystąpienie do wykonywania tynków po okresie osiadania i skurczów murów tj. po upływie 4-6 miesięcy po zakończeniu stanu surowego. Tynki należy wykonywać w temperaturze nie niższej niż +5 C oraz pod warunkiem, że w ciągu doby nie nastąpi spadek poniżej 0 C. W niższych temperaturach można wykonywać tynki jedynie przy zastosowaniu odpowiednich środków zabezpieczających, zgodnie z Wytycznymi wykonywania robót budowlano-montażowych w okresie obniżonych temperatur. Uwaga: Jeżeli istnieje prawdopodobieństwo wykonywania tynków w obniżonych temperaturach, w szczegółowej specyfikacji technicznej należy podać niezbędne wymagania i warunki. Zaleca się chronić świeżo wykonane tynki zewnętrzne w ciągu pierwszych dwóch dni przed nasłonecznieniem dłuższym niż dwie godziny dziennie. W okresie wysokich temperatur świeżo wykonane tynki powinny być w czasie wiązania i twardnienia, tj. w ciągu 1 tygodnia, zwilżane wodą Przygotowanie podłoża Podłoża tynków zwykłych powinny odpowiadać wymaganiom normy PN-70/B p Spoiny w murach ceglanych W ścianach przewidzianych do tynkowania nie należy w czasie murowania ścian wypełniać zaprawą spoin przy zewnętrznych licach na głębokości 5-10 mm Bezpośrednio przed tynkowaniem podłoże należy oczyścić z kurzu szczotkami oraz usunąć plamy z rdzy i substancji tłustych. Plamy z substancji tłustych można usunąć 10-proc. roztworem szarego mydła lub wypalając je lampą benzynową Nadmiernie suchą powierzchnię podłoża należy zwilżyć wodą. 71

72 5.4. Wykonywanie tynków zwykłych Sposoby wykonania tynków zwykłych jedno- i wielowarstwowych powinny być zgodne z danymi określonymi w tabl. 4 normy PN-70/B Grubości tynków zwykłych w zależności od ich kategorii oraz od rodzaju podłoża lub podkładu powinny być zgodne z normą PN-70/B Tynki zwykłe kategorii II i III należą do odmian powszechnie stosowanych, wykonywanych w sposób standardowy Tynki zwykłe kategorii IV zalicza się do odmian doborowych Tynk trójwarstwowy powinien się składać z obrzutki, narzutu i gładzi. Narzut tynków wewnętrznych należy wykonać według pasów i listew kierunkowych Gładź należy nanosić po związaniu warstwy narzutu, lecz przed jej stwardnieniem. Podczas zacierania warstwa gładzi powinna być mocno dociskana do warstwy na-rzutu Do wykonania tynków należy stosować zaprawy cementowo-wapienne: tynków nienarażonych na zawilgocenie w proporcji 1:1:4; narażonych na zwilgocenie oraz w tynkach zewnętrznych w proporcji 1:1:2. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne Kod CPV , pkt Badania przed przystąpieniem do robót tynkowych Przed przystąpieniem do robót tynkowych należy przeprowadzić badania materiałów, które będą wykorzystywane do wykonywania robót oraz kontrolę i odbiór (międzyoperacyjny) podłoży Badania materiałów Badanie materiałów przeprowadza się pośrednio na podstawie zapisów w dzienniku budowy dotyczących przyjęcia materiałów na budowę oraz dokumentów towarzyszących wysyłce materiałów przez dostawcę, potwierdzających zgodność użytych materiałów z wymaganiami dokumentacji projektowej i niniejszej specyfikacji technicznej robót tynkowych, opracowanej dla realizowanego przedmiotu zamówienia (szczegółowej), oraz normami powołanymi w pkt niniejszej specyfikacji technicznej Badania przygotowania podłoży Stan podłoża podlega sprawdzeniu w zakresie: a) wilgotności poprzez ocenę wyglądu, próbę dotyku lub zwilżania, ewentualnie w razie potrzeby pomiar wilgotności szczątkowej przy pomocy wilgotnościomierza elektrycznego, b) równości powierzchni poprzez ocenę wyglądu i sprawdzenie przy pomocy łaty, c) przywierających ciał obcych, kurzu i zabrudzenia poprzez ocenę wyglądu i próbę ścierania, d) obecności luźnych i zwietrzałych części podłoża poprzez próbę drapania (skrobania) i dotyku, e) zabrudzenia powierzchni olejami, smarami, bitumami, farbami poprzez ocenę wyglądu i próbę zwilżania, f) chłonności podłoża poprzez ocenę wyglądu oraz próbę dotyku i zwilżania, g) obecność wykwitów poprzez ocenę wyglądu, h) złuszczania i powierzchniowego odspajania podłoża poprzez ocenę wyglądu. Wyniki badań powinny być porównane z wymaganiami podanymi w pkt. 5.3., a następnie odnotowane w formie protokołu kontroli, wpisane do dziennika budowy i akceptowane przez inspektora nadzoru Badania w czasie robót Badania w czasie robót tynkowych polegają na bieżącym sprawdzeniu zgodności ich wykonania z dokumentacją projektową oraz wymaganiami niniejszej specyfikacji 72

73 technicznej Częstotliwość oraz zakres badań zaprawy wytwarzanej na placu budowy, a w szczególności jej marki i konsystencji, powinny wynikać z normy PN-90/B Zaprawy budowlane zwykłe Wyniki badań materiałów i zapraw powinny być wpisywane do dziennika budowy i akceptowane przez Inspektora nadzoru Badania w czasie odbioru robót Zakres i warunki wykonywania badań Badania w czasie odbioru robót przeprowadza się celem oceny czy spełnione zostały wszystkie wymagania dotyczące wykonanych robót tynkowych, w szczególności w zakresie: zgodności z dokumentacją projektową i specyfikacją techniczną (szczegółową) wraz z wprowadzonymi zmianami naniesionymi w dokumentacji powykonawczej, jakości zastosowanych materiałów i wyrobów, prawidłowości przygotowania podłoża, prawidłowości wykonania tynków zwykłych. Przy badaniach w czasie odbioru robót należy wykorzystywać wyniki badań dokonanych przed przystąpieniem do robót i w trakcie ich wykonywania oraz zapisy w dzienniku budowy dotyczące wykonanych robót. BadaniaDo badań odbiorowych należy przystąpić nie później niż przed upływem 1 roku od daty ukończenia robót tynkowych. Badania w czasie odbioru tynków zwykłych wewnętrznych i zewnętrznych przeprowadzać należy podczas bezdeszczowej pogody, w temperaturze powietrza nie niższej niż +5 C. Przed przystąpieniem do badań przy odbiorze należy sprawdzić na podstawie dokumentów: a) czy załączone wyniki badań dokonanych przed przystąpieniem do robót potwierdzają, że przygotowane podłoża nadawały się do położenia tynku a użyte materiały spełniały wymagania pkt. 2 niniejszej ST, b) czy w okresie wykonywania tynku zwykłego temperatura otoczenia w ciągu doby nie spadła poniżej 0 C Opis badań Sprawdzenie przyczepności tynku do podłoża należy przeprowadzać metodą podaną w PN-85/B Jako badania orientacyjne dopuszcza się stosowanie opukiwania tynku lekkim drewnianym młotkiem (brak głuchego odgłosu świadczy o dobrej przyczepności). Przyczepność międzywarstwową tynków wielowarstwowych należy sprawdzić za pomocą przyrządu zwanego młotkiem Baronnie go metodą kwadracikowania, tj. próba krzyżowego nacinania wyprawy i poddania jej uderzeniom stempla o ciężarze 250 gramów przy badaniu po 7 dniach od wykonania tynków, a co najmniej 500 gramów po 28 dniach. Brak wypadania kwadracików pod uderzeniem świadczy o dostatecznej przyczepności Sprawdzenie odporności tynków na uszkodzenia mechaniczne należy przeprowadzać młotkiem Baronnie go metodą kwadracikowania jak w pkt niniejszej ST Sprawdzenie mrozoodporności tynków zewnętrznych należy przeprowadzać na podstawie świadectwa badania wg PN-85/B odporności na działanie mrozu próbek stwardniałej zaprawy Sprawdzenie grubości tynków. W pięciu dowolnie wybranych miejscach powierzchni otynkowanej wynoszącej nie więcej niż 5000 m 2 należy wyciąć próbki kontrolne o wymiarach 2x2 cm lub o średnicy około 3 cm w taki sposób, aby podłoże zostało odsłonięte lecz nie naruszone. Odsłonięte podłoże należy oczyścić z ewentualnych pozostałości zaprawy. Pomiar grubości tynku powinien być wykonany przymiarem z dokładnością do 1 mm. Za przeciętną grubość tynku badanej powierzchni otynkowanej należy przyjmować wartość średnią pomiaru w pięciu otworach. W przypadku badania tynku o powierzchni większej niż 5000 m 2 należy na każde rozpoczęte 73

74 1000 m 2 wyciąć jeden dodatkowy otwór Sprawdzenie wyglądu i innych właściwości powierzchni otynkowanych. Wygląd powierzchni otynkowanych (barwa, obecność wykwitów, spękań itp.) należy sprawdzić za pomocą oględzin zewnętrznych. Gładkość powierzchni oraz brak pylenia należy sprawdzać przez potarcie tynku dłonią. Odporność powierzchni otynkowanych na działanie opadów atmosferycznych lub rozmywanie podczas renowacyjnych robót malarskich należy sprawdzać w sposób następujący: powierzchnię tynku należy zwilżyć wodą za pomocą pędzla ławkowca i natychmiast przeprowadzić próbę odporności na uderzenia metodą kwadracikowania, stosując uderzenie stempla o ciężarze 250 gramów; próba ta powinna dać wynik dodatni (brak wypadania kwadracików) Sprawdzenie prawidłowości wykonania powierzchni i krawędzi tynków należy przeprowadzić wg PN-70/B Sprawdzenie wykończenia tynków na narożach i obrzeżach, stykach i przy szczelinach dylatacyjnych należy przeprowadzić wzrokowo oraz przez pomiar równocześnie z badaniem wyglądu powierzchni otynkowanych wg pkt niniejszej ST. 7. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady przedmiaru i obmiaru podano w ST Wymagania ogólne Kod CPV , pkt Szczegółowe zasady obmiaru robót tynkowych Powierzchnię tynków wewnętrznych ścian oblicza się w metrach kwadratowych jako iloczyn długości ścian w stanie surowym i wysokości mierzonej od podłoża lub warstwy wyrównawczej na stropie do spodu stropu nad pomieszczeniem. Powierzchnię tynków stropów płaskich oblicza się w metrach kwadratowych ich rzutu w świetle ścian surowych na płaszczyznę poziomą. Powierzchnię stropów żebrowych i kasetonowych oblicza się w rozwinięciu według wymiarów w stanie surowym. Powierzchnię tynków zewnętrznych ścian oblicza się jako iloczyn długości ścian w rozwinięciu w stanie surowym i wysokości mierzonej od wierzchu cokołu lub terenu do górnej krawędzi ściany, dolnej krawędzi gzymsu lub górnej krawędzi tynku, jeżeli ściana jest tynkowana tylko do pewnej wysokości. Powierzchnię pilastrów, słupów i innych elementów oblicza się w rozwinięciu tych elementów w stanie surowym. Z powierzchni tynków nie potrąca się powierzchni nieotynkowanych, ciągnionych, okładzin, obróbek kamiennych, kratek, drzwiczek i innych, jeżeli każda z nich jest mniejsza od 0,5 m 2. Przy potrącaniu powierzchni otworów okiennych i drzwiowych, do powierzchni tynków ścian, należy doliczyć powierzchnię ościeży w stanie surowym. 8. SPOSÓB ODBIORU ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Wymagania ogólne Kod CPV , pkt Odbiór robót zanikających i ulegających zakryciu Przy robotach tynkowych elementami ulegającymi zakryciu są podłoża. Odbiór podłoży musi być dokonany przed rozpoczęciem nakładania wyprawy (odbiór międzyoperacyjny). W trakcie odbioru należy przeprowadzić badania wymienione w pkt niniejszej specyfikacji. Wyniki badań dla podłoży należy porównać z wymaganiami określonymi w dokumentacji 74

75 projektowej i w pkt niniejszej specyfikacji. Jeżeli wszystkie pomiary i badania dały wynik pozytywny można uznać, że podłoża zostały prawidłowo przygotowane, tj. zgodnie z dokumentacją projektową oraz specyfikacją techniczną (szczegółową) i zezwolić na przystąpienie do nakładania wyprawy. Jeżeli chociaż jeden wynik badania jest negatywny przygotowanie podłoża nie powinno być odebrane. W takim przypadku należy ustalić zakres prac i rodzaje materiałów koniecznych do usunięcia nieprawidłowości. Po wykonaniu ustalonego zakresu prac należy ponownie przeprowadzić ocenę przygotowania podłoża. Wszystkie ustalenia związane z dokonanym odbiorem robót ulegających zakryciu należy zapisać w dzienniku budowy lub protokole podpisanym przez przedstawicieli inwestora (inspektor nadzoru) i wykonawcy (kierownik budowy) Odbiór częściowy Odbiór częściowy polega na ocenie ilości i jakości wykonanej części robót. Odbioru częściowego robót dokonuje się dla zakresu określonego w dokumentach umownych, według zasad jak przy odbiorze ostatecznym robót. Celem odbioru częściowego jest wczesne wykrycie ewentualnych usterek w realizowanych robotach i ich usunięcie przed odbiorem końcowym. Odbiór częściowy robót jest dokonywany przez inspektora nadzoru w obecności kierownika budowy. Protokół odbioru częściowego jest podstawą do dokonania częściowego rozliczenia robót (jeżeli umowa taką formę przewiduje) Odbiór ostateczny (końcowy) Odbiór końcowy stanowi ostateczną ocenę rzeczywistego wykonania robót w odniesieniu do ich zakresu (ilości), jakości i zgodności z dokumentacją projektową. Odbiór ostateczny przeprowadza komisja powołana przez zamawiającego, na podstawie przedłożonych dokumentów, wyników badań oraz dokonanej oceny wizualnej. Zasady i terminy powoływania komisji oraz czas jej działania powinna określać umowa. Wykonawca robót obowiązany jest przedłożyć komisji następujące dokumenty: dokumentację projektową z naniesionymi zmianami dokonanymi w toku wykonywania robót, szczegółowe specyfikacje techniczne ze zmianami wprowadzonymi w trakcie wykonywania robót, dziennik budowy i książki obmiarów z zapisami dokonywanymi w toku prowadzonych robót, protokoły kontroli spisywane w trakcie wykonywania prac, dokumenty świadczące o dopuszczeniu do obrotu i powszechnego zastosowania użytych materiałów i wyrobów budowlanych, protokoły odbiorów robót ulegających zakryciu i odbiorów częściowych, instrukcje producenta mieszanki tynkarskiej, wyniki badań laboratoryjnych i ekspertyz. W toku odbioru komisja obowiązana jest zapoznać się z przedłożonymi dokumentami, przeprowadzić badania zgodnie z wytycznymi podanymi w pkt. 6.4 niniejszej ST, porównać je z wymaganiami podanymi w dokumentacji projektowej i niniejszej (szczegółowej) specyfikacji technicznej robót tynkarskich, opracowanej dla odbieranego przedmiotu zamówienia, oraz dokonać oceny wizualnej. Tynki zwykłe wewnętrzne i zewnętrzne powinny być odebrane, jeżeli wszystkie wyniki badań są pozytywne, a dostarczone przez wykonawcę dokumenty są kompletne i prawidłowe pod względem merytorycznym. Jeżeli chociażby jeden wynik badań był negatywny tynki nie powinny być odebrane. W takim przypadku należy wybrać jedno z następujących rozwiązań: 75

76 jeżeli to możliwe należy ustalić zakres prac korygujących, usunąć nieprawidłowości wykonania tynków w stosunku do wymagań określonych w dokumentacji projektowej i niniejszej specyfikacji technicznej (szczegółowej) i przedstawić je ponownie do odbioru, jeżeli odchylenia od wymagań nie zagrażają bezpieczeństwu użytkownika i trwałości tynku zamawiający może wyrazić zgodę na dokonanie odbioru końcowego z jednoczesnym obniżeniem wartości wynagrodzenia w stosunku do ustaleń umownych, w przypadku, gdy nie są możliwe podane wyżej rozwiązania wykonawca zobowiązany jest usunąć wadliwie wykonany tynk, wykonać go ponownie i powtórnie zgłosić do odbioru. W przypadku niekompletności dokumentów odbiór może być dokonany po ich uzupełnieniu. Z czynności odbioru sporządza się protokół podpisany przez przedstawicieli zamawiającego i wykonawcy. Protokół powinien zawierać: ustalenia podjęte w trakcie prac komisji, ocenę wyników badań, wykaz wad i usterek ze wskazaniem sposobu ich usunięcia, stwierdzenie zgodności lub niezgodności wykonania tynku zwykłego z zamówieniem. Protokół odbioru końcowego jest podstawą do dokonania rozliczenia końcowego pomiędzy zamawiającym a wykonawcą Odbiór po upływie okresu rękojmi i gwarancji Celem odbioru po okresie rękojmi i gwarancji jest ocena stanu tynku zwykłego po użytkowaniu w tym okresie oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych, związanych z usuwaniem zgłoszonych wad. Odbiór po upływie okresu rękojmi i gwarancji jest dokonywany na podstawie oceny wizualnej tynku zwykłego, z uwzględnieniem zasad opisanych w pkt Odbiór ostateczny (końcowy). Pozytywny wynik odbioru pogwarancyjnego jest podstawą do zwrotu kaucji gwarancyjnej, negatywny do ewentualnego dokonania potrąceń wynikających z obniżonej jakości robót. Przed upływem okresu gwarancyjnego zamawiający powinien zgłosić wykonawcy wszystkie zauważone wady w wykonanych robotach tynkowych. 9. PODSTAWA ROZLICZENIA ROBÓT PODSTAWOWYCH, TYMCZASOWYCH I PRAC TOWARZYSZĄCYCH 9.1. Ogólne ustalenia dotyczące podstawy rozliczenia robót podano w ST Wymagania ogólne Kod CPV , pkt Zasady rozliczenia i płatności Rozliczenie robót tynkowych może być dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich końcowym odbiorze lub etapami określonymi w umowie, po dokonaniu odbiorów częściowych robót. Ostateczne rozliczenie umowy pomiędzy zamawiającym a wykonawcą następuje po dokonaniu odbioru pogwarancyjnego. Podstawę rozliczenia oraz płatności wykonanego i odebranego zakresu robót tynkowych stanowi wartość tych robót obliczona na podstawie: określonych w dokumentach umownych (ofercie) cen jednostkowych i ilości robót zaakceptowanych przez zamawiającego lub ustalonej w umowie kwoty ryczałtowej za określony zakres robót. Ceny jednostkowe wykonania tynku zwykłego lub kwoty ryczałtowe obejmujące roboty 76

77 tynkowe uwzględniają: przygotowanie stanowiska roboczego, dostarczenie do stanowiska roboczego materiałów, narzędzi i sprzętu, obsługę sprzętu, ustawienie i przestawienie drabin oraz lekkich rusztowań przestawnych umożliwiających wykonanie robót na wysokości do 4 m, ocenę i przygotowanie podłoża wraz z ewentualnym jego zagruntowaniem bądź zastosowaniem odpowiednich środków zwiększających przyczepność, zgodnie z wymaganiami dokumentacji projektowej i szczegółowej specyfikacji technicznej, zabezpieczenie stolarki okiennej i drzwiowej oraz innych elementów przed zanieczyszczeniem i uszkodzeniem w trakcie wykonywania tynków, osiatkowanie bruzd i miejsc narażonych na pęknięcia, umocowanie profili tynkarskich, osadzenie kratek wentylacyjnych i innych drobnych elementów, usunięcie wad i usterek oraz naprawienie uszkodzeń powstałych w czasie robót tynkowych, usunięcie zabezpieczeń stolarki i innych elementów oraz ewentualnych zanieczyszczeń na elementach nie tynkowanych, uporządkowanie miejsca wykonywania robót, usunięcie pozostałości, resztek i odpadów materiałów w sposób podany w szczegółowej specyfikacji technicznej (opisać sposób usunięcia pozostałości i odpadów), likwidację stanowiska roboczego. W kwotach ryczałtowych ujęte są również koszty montażu, demontażu i pracy rusztowań niezbędnych do wykonania robót pokrywczych na wysokości ponad 4 m od poziomu ich ustawienia. Rozliczenie robót tynkowych według uzgodnionych cen jednostkowych może by wariantowe: Wariant I Ceny jednostkowe robót obejmują również koszty montażu, demontażu i pracy rusztowań oraz koszty pomostów i barier zabezpieczających. Wariant II Ceny jednostkowe robót nie obejmują kosztów montażu, demontażu i pracy rusztowań do wykonania tynków zwykłych na wysokości powyżej 4,0 m od poziomu ich ustawienia, a także pomostów i barier zabezpieczających. Koszty rusztowań, pomostów i barier będą rozliczane w oddzielnych pozycjach kosztorysu. Uwaga: W szczegółowej specyfikacji technicznej (SST) należy pozostawić tylko wariant wybrany przez zamawiającego. 10. DOKUMENTY ODNIESIENIA Normy 1. PN-70/B Roboty tynkowe. Tynki zwykłe. Wymagania i badania przy odbiorze (Norma wycofana bez zastąpienia). 2. PN-90/B Zaprawy budowlane zwykłe (Norma wycofana bez zastąpienia). 3. PN-EN :2000 Metody badań zapraw do murów Pobieranie i przygotowanie próbek zapraw do badań. 4. PN-EN :2000/A1:2007 (u) jw. 5. PN-EN :2000 Metody badań zapraw do murów Określenie konsystencji świeżej zaprawy (za pomocą stolika 77

78 rozpływu). 6. PN-EN :2000/A1:2005 jw. 7. PN-EN :2000 Metody badań zapraw do murów Określenie konsystencji świeżej zaprawy (za pomocą penetrometru). 8. PN-EN :2002 Metody badań zapraw do murów Część 12: Określenie przyczepności do podłoża stwardniałych zapraw na obrzutkę i do tynkowania. 9. PN-EN :2000 Metody badań zapraw do murów Określenie współczynnika przenoszenia pary wodnej w stwardniałych zaprawach na obrzutkę i do tynkowania. 10. PN-EN :2000/A1:2005 jw. 11. PN-EN 197-1:2002 Cement Część 1: Skład, wymagania i kryteria zgodności dotyczące cementów powszechnego użytku. 12. PN-EN 197-1:2002/A1:2005 jw. 13. PN-EN 197-2:2002 Cement Część 2: Ocena zgodności. 14. PN-EN 459-1:2003 Wapno budowlane Część 1: Definicje, wymagania i kryteria zgodności. 15. PN-EN 459-2:2003 Wapno budowlane Część 2: Metody badań. 16. PN-EN 459-3:2003 Wapno budowlane Część 3: Ocena zgodności. 17. PN-EN :2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. 18. PN-EN 934-6:2002 Domieszki do betonu, zaprawy i zaczynu Część 6: Pobieranie próbek, kontrola zgodności i ocena zgodności. 19. PN-EN 934-6:2002/A1:2006 jw. 20. PN-B-30041:1997 Spoiwa gipsowe Gips budowlany. 21. PN-B-30042:1997 Spoiwa gipsowe Gips szpachlowy, gips tynkarski i klej gipsowy. 22. PN-B-30042:1997/Az1:2006 jw. 23. PN-92/B Gips, anhydryt i wyroby gipsowe Terminologia. 24. PN-EN 13139:2003 Kruszywa do zaprawy. 25. PN-EN 13139:2003/AC:2004 jw. 78

79 10.2. Ustawy Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 30 sierpnia 2002 r. o systemie oceny zgodności (tekst jednolity Dz. U. z 2004 r. Nr 204, poz z późn. zmianami). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz. 1118) Rozporządzenia Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z 2003 r. Nr 120, poz. 1133). Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004 r. Nr 198, poz z późn. zmianami). Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zmianami) Inne dokumenty i instrukcje Specyfikacja techniczna wykonania i odbioru robót budowlanych Wymagania ogólne Kod CPV , wydanie II OWEOB Promocja 2005 rok. Warunki techniczne wykonania i odbioru robót budowlanych, Część B Roboty wykończeniowe, zeszyt 1 Tynki, wydanie ITB 2003 rok. Warunki techniczne wykonania i odbioru robót budowlanych tom 1 część 4, wydanie Arkady 1990 rok. Atlas Budowlany, miesięcznik, wydanie specjalne 1998 rok. 79

80 SPECYFIKACJE TECHNICZNE WYKONANIA I OBIORU ROBÓT BUDOWLANYCH Kod CPV TYNKOWANIE OKŁADZINY Z PŁYT GIPSOWO-KARTONOWYCH (SUCHE TYNKI GIPSOWE) 80

81 SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE Najważniejsze oznaczenia i skróty: ST Specyfikacja Techniczna SST Szczegółowa Specyfikacja Techniczna ITB Instytut Techniki Budowlanej 81

82 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru okładzin z płyt gipsowo-kartonowych (suchych tynków gipsowych) Zakres stosowania ST Specyfikacja techniczna (ST) stanowi podstawę opracowania szczegółowej specyfikacji technicznej (SST) stosowanej jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Znaczy to, iż projektant sporządzający dokumentację projektową i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych może wprowadzać do niniejszej standardowej specyfikacji zmiany, uzupełnienia lub uściślenia, odpowiednie dla przewidzianych projektem robót, uwzględniające wymagania Zamawiającego oraz konkretne warunki realizacji robót, które są niezbędne do określania ich standardu i jakości Zakres robót objętych ST Okładziny z płyt gipsowo-kartonowych, których dotyczy specyfikacja stanowią poszycie ażurowej konstrukcji ścian i sufitów w systemie lekkiej zabudowy szkieletowej, jak i okładziny zastępującej tynki na ścianach i sufitach murowanych wykonywanych z materiałów tradycyjnych. Okładziny objęte niniejszą ST kształtują formę architektoniczną danego elementu konstrukcyjnego, wykonywane są ręcznie z płyt gipsowo-kartonowych odpowiadających wymaganiom norm lub aprobat technicznych. Prawa strona płyty gipsowo-kartonowej pełni rolę jej lica i po zamontowaniu skierowana jest do wnętrza pomieszczenia. Strona lewa płyty (niewidoczna po zamontowaniu) posiada nadruk z symbolem producenta oraz zakładkowe połączenia kartonu Określenia podstawowe Określenia podane w niniejszej ST są zgodne z ustawą Prawo budowlane, wydanymi do niej rozporządzeniami wykonawczymi, nomenklaturą Polskich Norm, aprobat technicznych, a mianowicie: roboty budowlane przy wykonaniu okładzin z płyt gipsowo-kartonowych należy rozumieć wszystkie prace budowlane związane z wykonaniem okładzin z płyt gipsowo-kartonowych zgodnie z ustaleniami projektowymi, Wykonawca osoba lub organizacja wykonująca ww. roboty budowlane, procedura dokument zapewniający jakość, definiujący jak, kiedy, gdzie i kto? wykonuje i kontroluje poszczególne operacje robocze procedura może być zastąpiona przez normy, aprobaty techniczne iinstrukcje, ustalenia projektowe ustalenia podane w dokumentacji technicznej zawierające dane opisujące przedmiot i wymagania jakościowe wykonania okładzin Ogólne wymagania dotyczące robót Przy wykonywaniu okładzin z płyt gipsowo-kartonowych należy przestrzegać zasad podanych w normie PN-72/B Roboty okładzinowe. Suche tynki. Wymagania i badania przy odbiorze. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczące wykonania i odbioru robót podano w ST Kod CPV Wymagania ogólne pkt

83 2. MATERIAŁY 2.1. Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano wstkod CPV Wymagania ogólne pkt Płyty gipsowo-kartonowe powinny odpowiadać wymaganiom określonych w normie PN-B wymagania dla płyt gipsowo-kartonowych Lp. Wymagania Warunki techniczne dla płyt gipsowo-kartonowych GKB zwykła GKF ognioodporna GKBI wodoodporna Tablica 1 GKFI wodo- i ognioodporna Powierzchnia równa, gładka, bez uszkodzeń kartonu, narożników i krawędzi 2. Przyczepność kartonu do rdzenia gipsowego 3. Wymiary i tolerancje [mm] 4. Masa 1m 2 płyty o grubości [kg] karton powinien być złączony z rdzeniem gipsowym w taki sposób, aby przy odrywaniu ręką rwa się, nie powodując odklejania się od rdzenia grubość 9,5±0,5; 12,5±0,5; 15±0,5; 18±0,5 szerokość 1200 (+0; -5,0) długość [ ] (+0; -6) prostopadłość różnica w długości przekątnych 5 9,5 9, ,5 12,5 11,0 13,0 12, ,0 15,0 15,0 13,5 16,0 15,0 13,5 15,0 18,0 18,0 16,0 19, Wilgotność [%] 10,0 6. Trwałość struktury przy opalaniu [min.] Nasiąkliwość [%] Oznakowanie napis na tylnej stronie płyty kolor kartonu barwa napisu nazwa, symbol rodzaju płyty; grubość; PN...; data produkcji szary jasny szary jasny zielony jasny zielony jasny niebieska czerwona niebieska czerwona 83

84 Grubość nominalna płyty gipsowej [mm] Odległość podpór l [mm] Obciążenie niszczące [N] prostopadle do kierunku włókien kartonu równolegle do kierunku włókien kartonu PRÓBA ZGINANIA prostopadle do kierunku włókien kartonu Ugięcie [mm] Tabela 2 równolegle do kierunku włókien kartonu 9, , ,8 1,0 15, ,8 1,0 >18, Dane dotyczące płyty gipsowo-kartonowe i o nazwie RENOWACYJNA, o grub. 6,5 mm. 1. grubość 6,5±0,5 mm 2. szerokość 1200 (+0; 0,5) mm 3. długość [ ] (+0; 6,0) mm 4. masa 1 m 2 5,5 6,5 kg 5. obciążenie niszczące (rozstaw podpór 350 mm) prostopadle do kierunku włókien min. 280N równolegle do kierunku włókien min. 110N 2.3. Woda Do przygotowania zaczynu gipsowego i skrapiania podłoża stosować można wodę odpowiadającą wymaganiom normy PN-EN-1008:2004 Woda zarobowa do betonu. Specyfikacja pobierania próbek, badanie i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. Bez badań laboratoryjnych można stosować wodociągową wodę pitną. Niedozwolone jest użycie wód ściekowych, kanalizacyjnych, bagiennych oraz wód zawierających tłuszcze organiczne, oleje i muł Piasek Piasek powinien spełniać wymagania normy PN-79/B Kruszywa mineralne. Piaski do zapraw budowlanych, a w szczególności: nie zawierać domieszek organicznych, mieć frakcje różnych wymiarów: piasek drobnoziarnisty 0,25-0,5 mm, piasek średnioziarnisty 0,5-1,0 mm Stosowany do zaczynu piasek powinien być drobnoziarnisty i przechodzić całkowicie przez sito oprześwicie 0,5 mm Klej gipsowy do przymocowywania płyt gipsowo-kartonowych do ścian murowanych Do przymocowywania płyt gipsowo-kartonowych stosuje się najczęściej kleje gipsowe produkowane przez firmy specjalistyczne, dostępne w sprzedaży na terenie kraju. 84

85 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu podano w ST Kod CPV Wymagania ogólne pkt Sprzęt do wykonywania suchych tynków Wykonawca przystępujący do wykonania suchych tynków, powinien wykazać się możliwością korzystania zelektronarzędzi i drobnego sprzętu budowlanego. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu podano w ST Kod CPV Wymagania ogólne pkt Pakowanie i magazynowanie płyt gipsowo-kartonowych Płyty powinny być pakowane w formie stosów, układanych poziomo na kilku podkładach dystansowych. Pierwsza płyta od dołu spełnia rolę opakowania stosu. Każdy ze stosów jest spięty taśmą stalową dla usztywnienia, w miejscach usytuowania podkładek. Pakiety należy składować w pomieszczeniach zamkniętych i suchych, na równym i mocnym, a zarazem płaskim podkładzie. Wysokość składowania do pięciu pakietów o jednakowej długości, nakładanych jeden na drugi Transport płyt odbywa się przy pomocy rozbieralnych zestawów samochodowych (pokrytych plandekami), które umożliwiają przewóz (jednorazowo) około 2000 m 2 płyt o grubości 12,5 mm lub około 2400 m 2 o grubości 9,5 mm. Rozładunek płyt powinien odbywać się w sposób zmechanizowany przy pomocy wózka widłowego o udźwigu co najmniej 2000 kg lub żurawia wyposażonego w zawiesie zwidłami. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Kod CPV Wymagania ogólne pkt Warunki przystąpienia do robót Przed przystąpieniem do wykonywania okładzin z płyt gipsowo-kartonowych powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy, osadzone ościeżnice drzwiowe i okienne. Zaleca się przystąpienie do wykonywania okładzin po okresie wstępnego osiadania i skurczów murów, tj. po upływie 4-6 miesięcy po zakończeniu stanu surowego. Przed rozpoczęciem prac montażowych pomieszczenia powinny być oczyszczone z gruzu i odpadów. Okładziny z płyt gipsowo-kartonowych należy wykonywać w temperaturze nie niższej niż +5 C pod warunkiem, że w ciągu doby nie nastąpi spadek poniżej 0 C, a wilgotność względna powietrza mieści się w granicach od 60 do 80%. Pomieszczenia powinny być suche i dobrze przewietrzone. 85

86 5.3. Montaż okładzin z płyt gipsowo-kartonowych na ścianach murowanych Przy montażu płyt gipsowo-kartonowych należy przestrzegać zasad podanych w normie PN-72/B Roboty okładzinowe. Suche tynki. Wymagania i badania przy odbiorze Mocowanie płyt za pomocą zaczynu gipsowego lub kleju gipsowego Elementami wiążącymi płytę (okładzinę) ze ścianą a równocześnie zapewniającą jej sztywność, są placki z gipsu szpachlowego lub kleju gipsowego Przygotowanie podłoża: podłoże powinno być twarde i oczyszczone z kurzu i luźnych resztek zaprawy, stare powłoki malarskie: olejne powinny być zeskrobane a klejowe zmyte, przed przystąpieniem do montażu płyt, podłoże skropić obficie wodą, zbyt suche podłoże, szybko odciąga wodę z placków gipsowych, powoduje przedwczesne ich stwardnienie i odpadanie, dla podłoża nienasiąkliwego należy stosować na placki zaczyn o większej gęstości Mocowanie płyt na plackach gipsowych W przypadku, gdy znajdująca się w stanie surowym ściana, przeznaczona do obłożenia ma na swym licu odchyłki do 20 mm/mb, należy ją zniwelować przed rozpoczęciem montażu płyt. Niwelacji powierzchni ściany dokonuje się przez zamocowanie na niej gipsowych marek kontrolnych, w rozstawach wynikających z szerokości zastosowanych płyt. Marki winny mieć średnicę od 10 do 15 cm. Dopiero po związaniu marek gipsowych i powtórnym sprawdzeniu lica ściany można przystąpić do właściwego przyklejania płyt. Płytę do przyklejenia układa się stroną licową do podłogi w pobliżu miejsca jej zamontowania. Następnie na jej tylną stronę nakłada się placki zaczynu gipsowego w rozstawach od 30 do 35 cm. Przy krawędziach płyt placki powinny mieć mniejsze rozmiary, ale należy je układać gęściej. Grubość naniesionych placków powinna być nieznacznie większa, niż grubość przygotowanych marek. Płytę z naniesionymi plackami podnosi się i lekko dociska do ściany. Następnie skorygować położenie płyty, czyli dosunąć ją do krawędzi już zamontowanej płyty. Opukując gumowym młotkiem przez prostą łatę (najlepiej aluminiową, o przekroju prostokątnym 18x100 mm i długości 2500 mm), doprowadza się do dokładnego zlicowania płaszczyzny montowanej płyty z wcześniej zamontowaną płytą. Można też stosować metodę nakładania placków gipsowych na ścianę. Szczególnie w pomieszczeniach wąskich (np. w korytarzach), gdzie nie da się manewrować płytą z naniesionym na nią zaczynem. Przyklejone płyty powinny dokładnie przylegać do siebie swoimi dłuższymi krawędziami. Wskazane jest jednoczesne mocowanie dwóch lub trzech płyt zaczynem gipsowym z jednego zarobu, następnie wspólne regulowanie ich położenia. 86

87 Klejenie płyt na styk do podłoża W przypadku, gdy płaszczyzny ścian przeznaczonych do obłożenia są równe, o odchyłce do ok. 3 mm/mb, można zastosować metodę klejenia płyt na cienkiej warstwie kleju gipsowego. Podobnie jak opisano w pkt , na ułożoną licem do podłogi płytę nakłada się cienką warstwę klejącą. Warstwę tę rozgarnia się po płycie szeroką stalową pacą z zębami. Klej powinien być rozłożony pasami wzdłuż dłuższych krawędzi płyt. Klej gipsowy użyty do tego typu klejenia powinien być stosunkowo rzadki, co ułatwia jego równomierne rozprowadzenie w momencie dociskania płyty do podłoża Mocowanie płyt na pasach gipsowo-kartonowych Przy nierównym podłożu, powstałym z powodu niedokładnego murowania ściany lub przeróbek (zamurowane otwory), może zaistnieć konieczność wstępnego wyrównania powierzchni przy pomocy pasów gipsowo-kartonowych. Pasy takie, o szerokości 10 cm, odcina się z płyty gipsowo-kartonowej i mocuje przy pomocy zaczynu gipsowego. Poziome pasy montuje się przy suficie i przy podłodze. Pasy pionowe są klejone w rozstawie co 600 mm. Pasy gipsowo-kartonowe powinny po zamontowaniu wyznaczać równą płaszczyznę. Po związaniu zaczynu mocującego pasy gipsowo-kartonowe do podłoża przystępuje się do klejenia płyt sposobem opisanym w pkt Montaż okładzin z płyt gipsowo-kartonowych na ścianach na ruszcie Okładziny wykonywane na ruszcie drewnianym Murowane ściany można obłożyć płytami gipsowo-kartonowymi, mocowanymi do rusztu drewnianego. Łaty drewniane, o przekroju 50x25 mm, są mocowane poziomo do podłoża przy pomocy kołków rozporowych. Odległości między listwami są uzależnione od grubości stosowanej na okładzinę płyty. Dla płyt o gr. 9,5 mm 500 mm Dla płyt o gr. 12,5 mm 650 mm Płyty montuje się, ustawiając je pionowo. Celem polepszenia własności cieplnych i akustycznych przegrody w przestrzeń między łatami wkłada się wełnę mineralną. W tym przypadku jednak ruszt musi być wystarczająco odsunięty od ściany (grubość wełny). Można to osiągnąć przy pomocy podkładek wykonanych z krótkich odcinków listew drewnianych. Ruszt drewniany może być wykonany również w innej formie. W tym przypadku wykorzystuje się łaty o przekroju 30x50 mm. Mocuje się je do ściany pionowo, przy użyciu specjalnych łączników. Rozstaw między listwami 600 mm. Elementami łączącymi listwy ze ścianą są strzemiona blaszane typu ES. Tego typu połączenie rusztu z podłożem jest połączeniem elastycznym, co przyczynia się do tłumienia wszelkiego rodzaju dźwięków przenoszonych przez przegrodę. Właściwość ta może jeszcze zostać podwyższona przez podłożenie pod strzemiona podkładek z taśmy tłumiącej. Właściwości tłumiące przegrody w sposób zdecydowany podnosi też obecność wełny mineralnej. Podobnie zwiększeniu tłumienia sprzyja również obecność wolnej przestrzeni powietrznej między wełną mineralną a płytą gipsowo-kartonową Okładziny na ruszcie stalowym Ruszt metalowy pod okładziny gipsowo-kartonowe można wykonać na kilka sposobów: 87
