1 Programowanie Podstawowe Informacje

2 Tworzenie nowego projektu Podstawy oprogramowania XG5000 Tworzenie nowego projektu 1) Uruchom XG5000 2) Wybierz New Project z menu Project

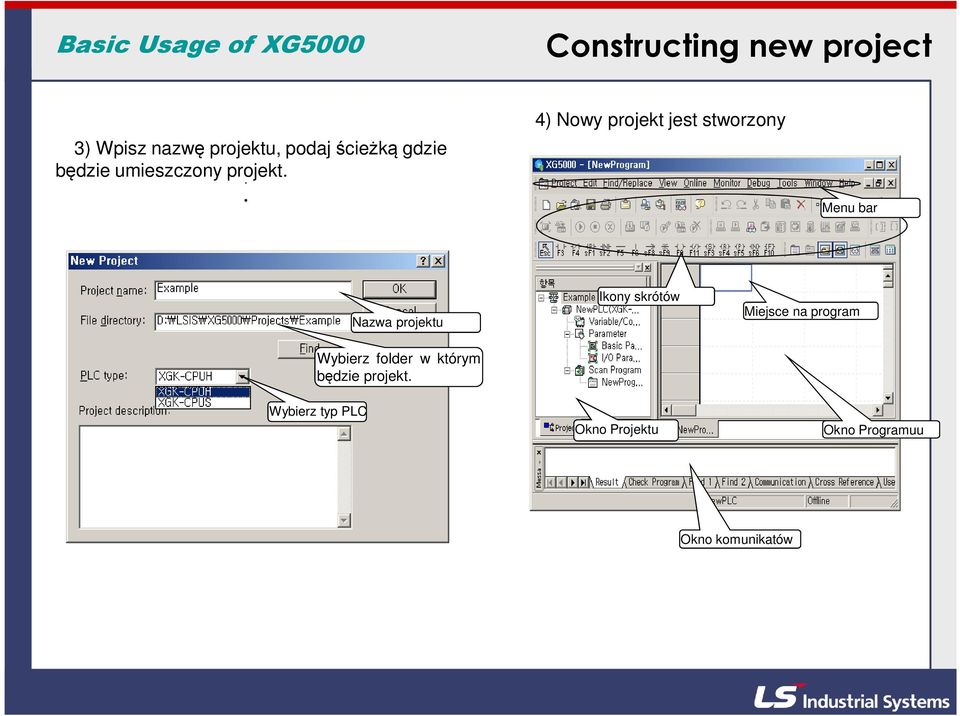

3 Constructing new project 3) Wpisz nazwę projektu, podaj ścieżką gdzie będzie umieszczony projekt. 4) Nowy projekt jest stworzony Menu bar Nazwa projektu Wybierz folder w którym będzie projekt. Ikony skrótów Miejsce na program Wybierz typ PLC Okno Projektu Okno Programuu Okno komunikatów

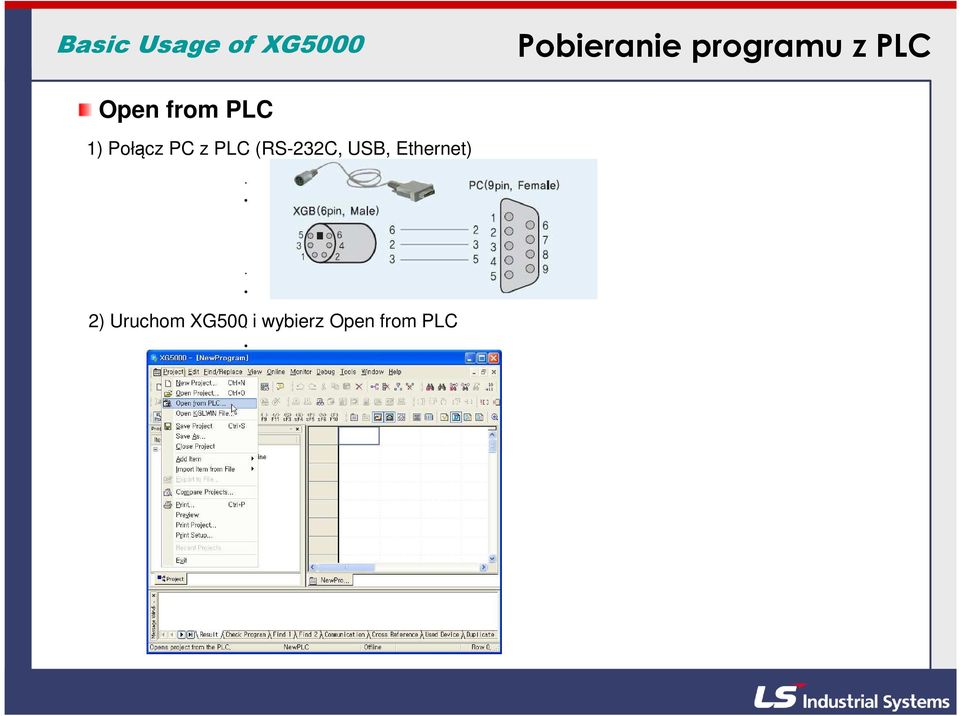

4 Pobieranie programu z PLC Open from PLC 1) Połącz PC z PLC (RS-232C, USB, Ethernet) 2) Uruchom XG500 i wybierz Open from PLC

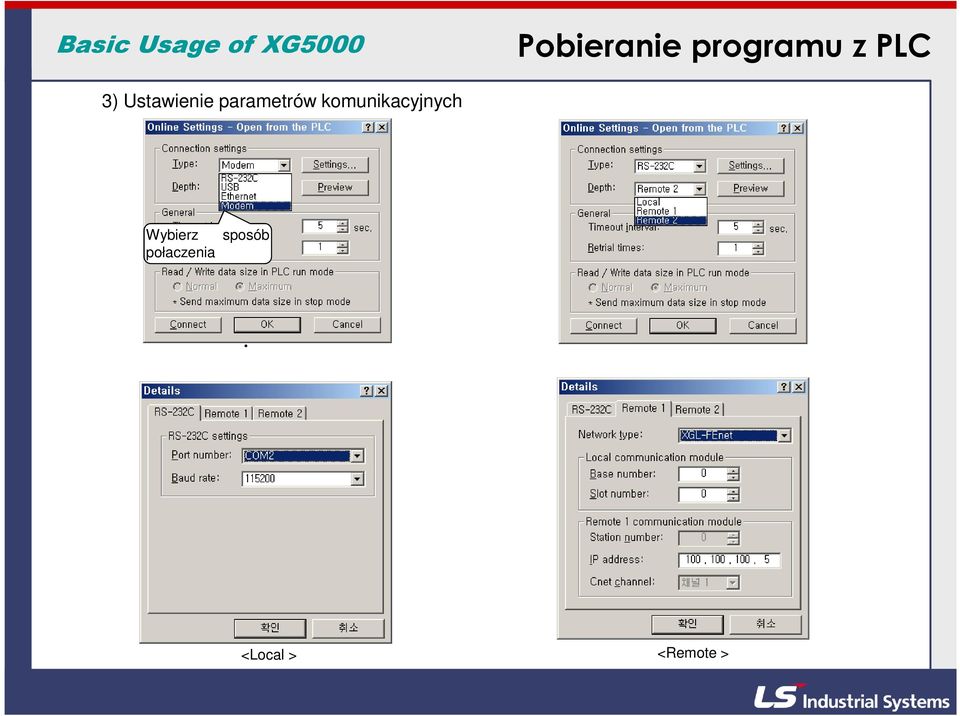

5 Pobieranie programu z PLC 3) Ustawienie parametrów komunikacyjnych Wybierz połaczenia sposób <Local > <Remote >

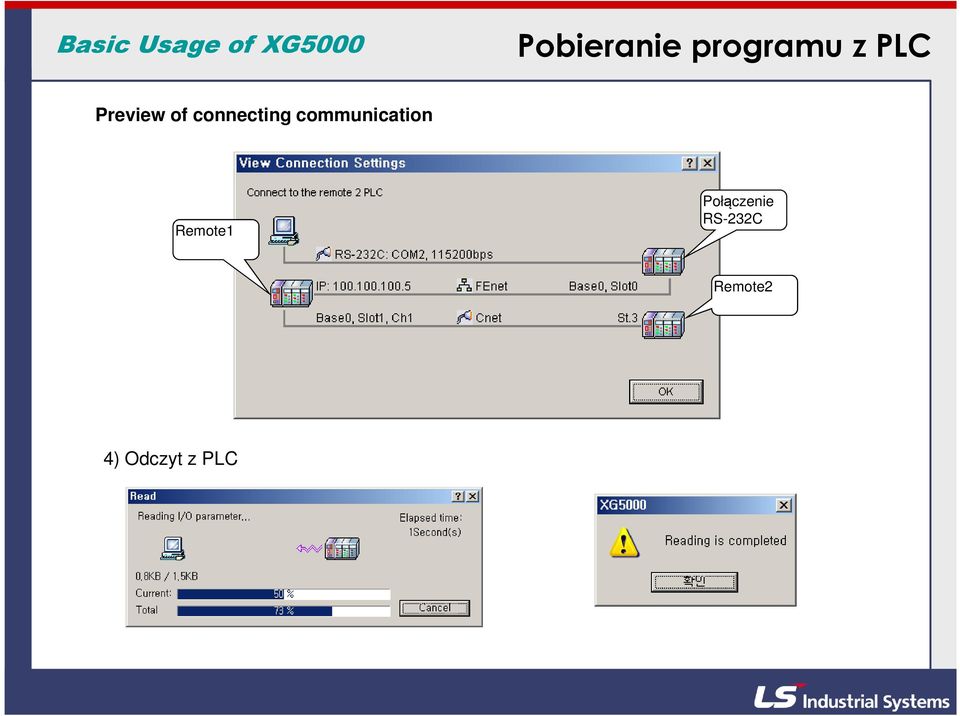

6 Pobieranie programu z PLC Preview of connecting communication Remote1 Połączenie RS-232C Remote2 4) Odczyt z PLC

7 Program z MasterK Program z KGLWIN - sterowników MasterK Możliwość pobrania wcześniej napisanego programu na sterowniku MasterK.

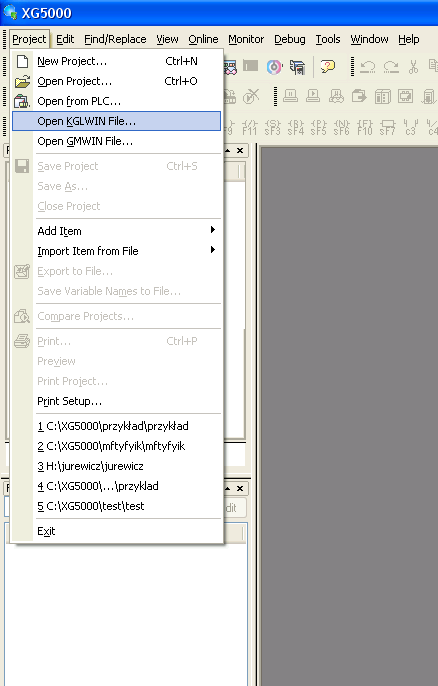

8 Program z MasterK Program z KGLWIN - sterowników MasterK 1) Uruchom XG5000 i wybierz Open KGLWIN File z menu Project. 2) Zaznacz plik z projektem w KGLWIN (*.kpr, *.prj) 3) Zdefiniuj typ sterownika.

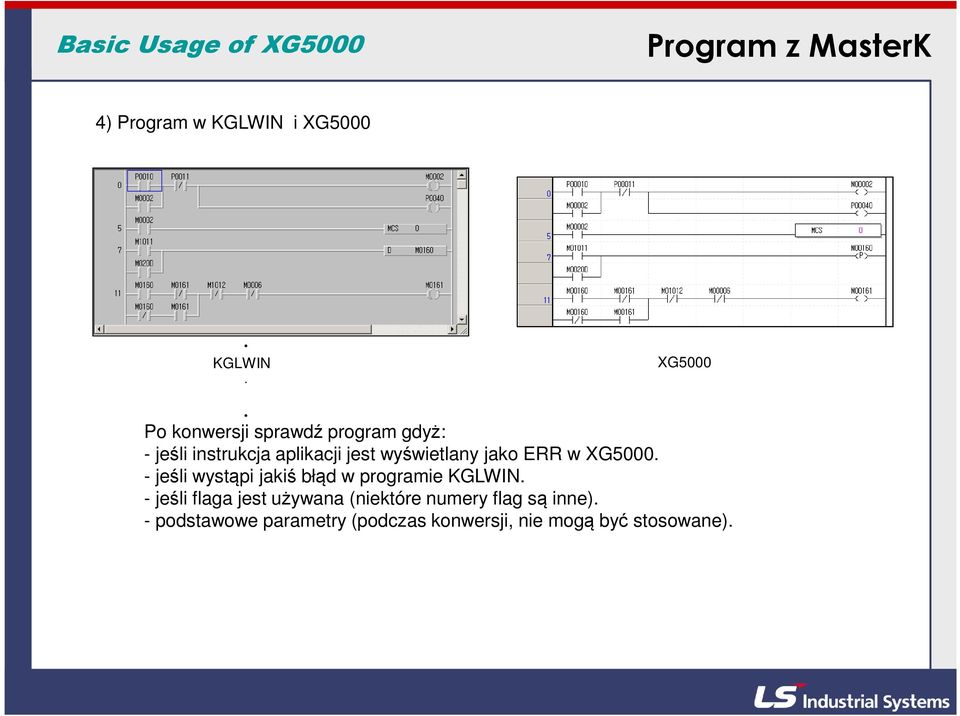

9 Program z MasterK 4) Program w KGLWIN i XG5000 KGLWIN XG5000 Po konwersji sprawdź program gdyż: - jeśli instrukcja aplikacji jest wyświetlany jako ERR w XG jeśli wystąpi jakiś błąd w programie KGLWIN. - jeśli flaga jest używana (niektóre numery flag są inne). - podstawowe parametry (podczas konwersji, nie mogą być stosowane).

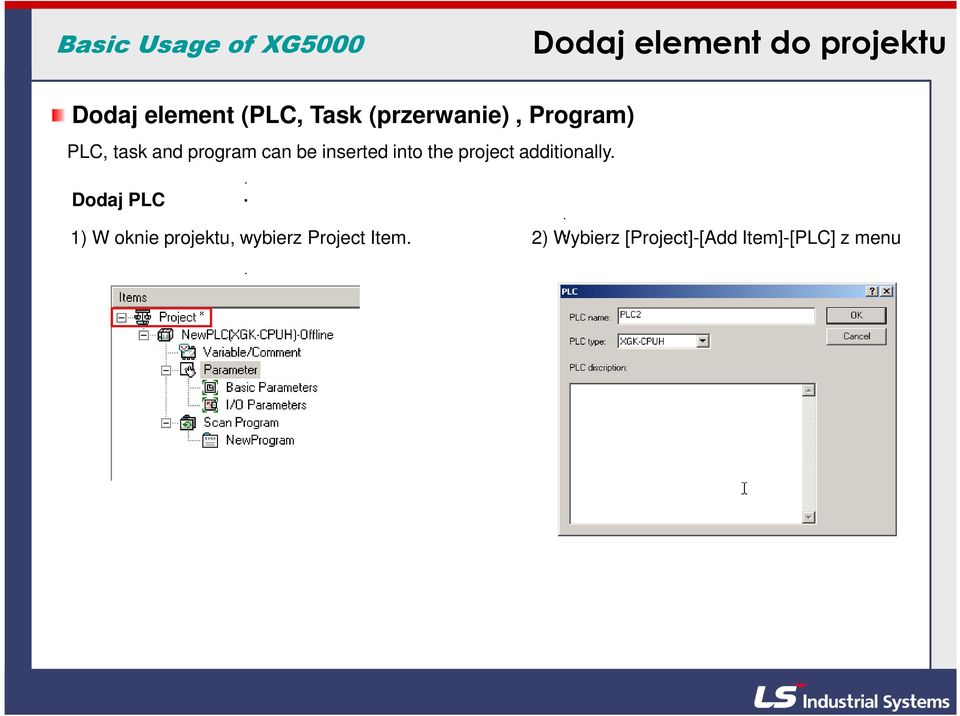

10 Dodaj element do projektu Dodaj element (PLC, Task (przerwanie), Program) PLC, task and program can be inserted into the project additionally. Dodaj PLC 1) W oknie projektu, wybierz Project Item. 2) Wybierz [Project]-[Add Item]-[PLC] z menu

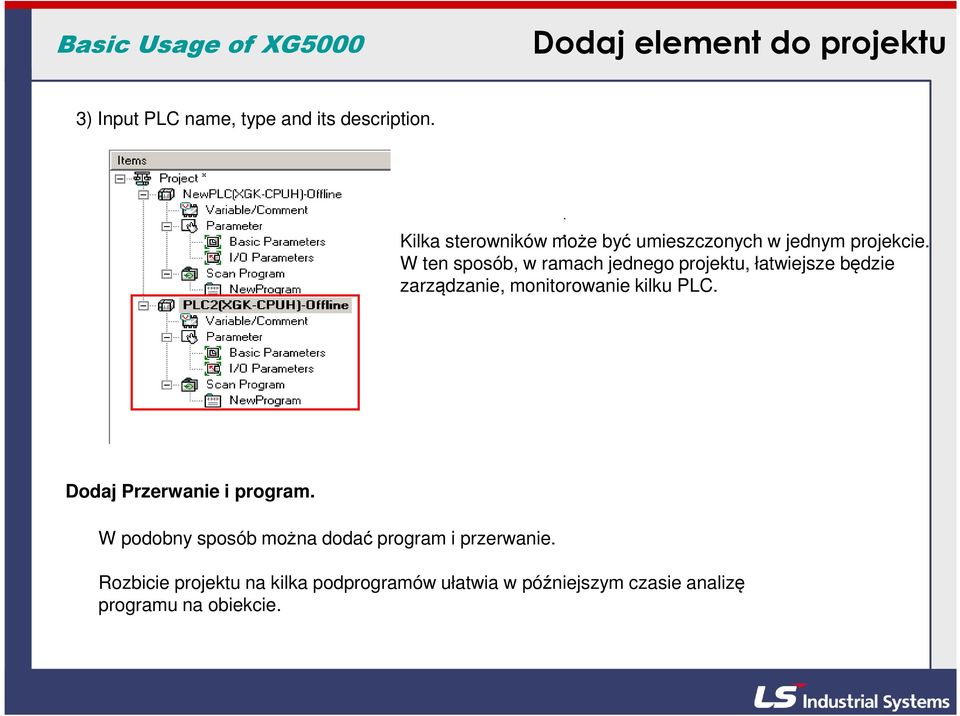

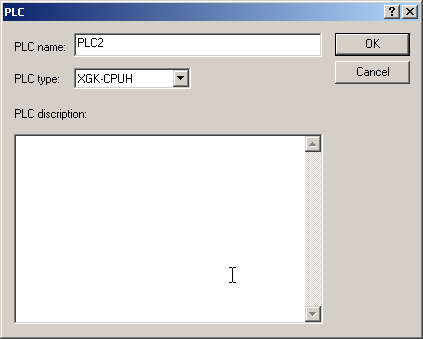

11 Dodaj element do projektu 3) Input PLC name, type and its description. Kilka sterowników może być umieszczonych w jednym projekcie. W ten sposób, w ramach jednego projektu, łatwiejsze będzie zarządzanie, monitorowanie kilku PLC. Dodaj Przerwanie i program. W podobny sposób można dodać program i przerwanie. Rozbicie projektu na kilka podprogramów ułatwia w późniejszym czasie analizę programu na obiekcie.

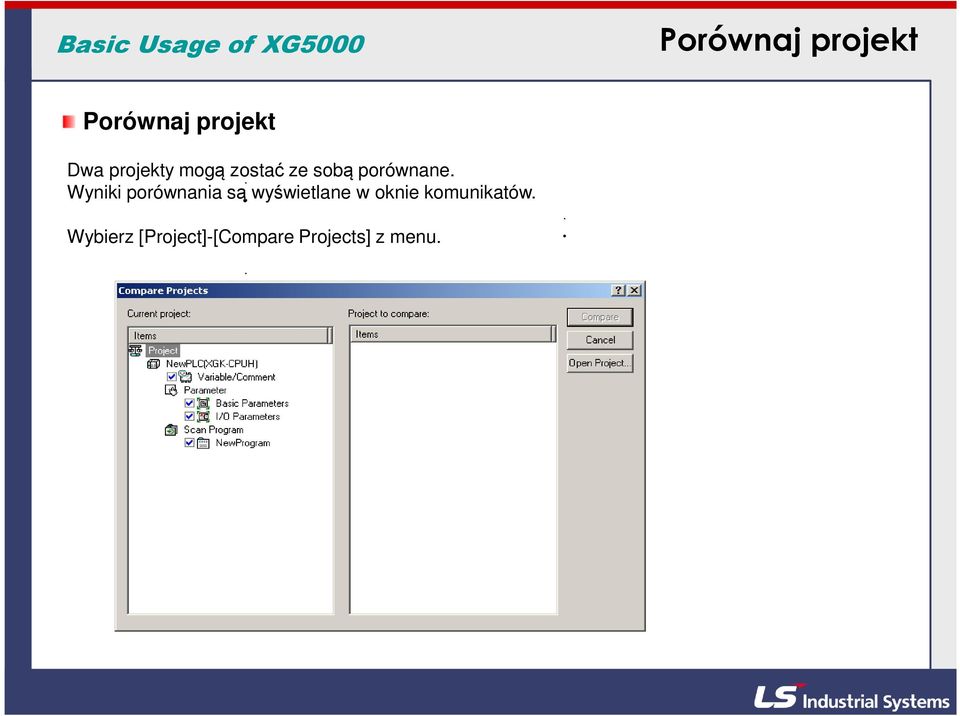

12 Porównaj projekt Porównaj projekt Dwa projekty mogą zostać ze sobą porównane. Wyniki porównania są wyświetlane w oknie komunikatów. Wybierz [Project]-[Compare Projects] z menu.

13 Porównaj projekt Wybierz elementy, do porównania. Pozycje w obu projektach muszą być identyczne w strukturze. Kliknij przycisk [Compare], a jej wynik jest wyświetlany na [Okno komunikatu].

14 Hasło Hasło w projekcie Hasło do pliku projektu może być ustawione. Funkcja ta uniemożliwia innym użytkownikom otwarcie pliku projektu. To hasło nie ma nic wspólnego z hasłem w przypadku połączenia z PLC. Ta funkcja jest tylko do otwarcia pliku projektu z PC.

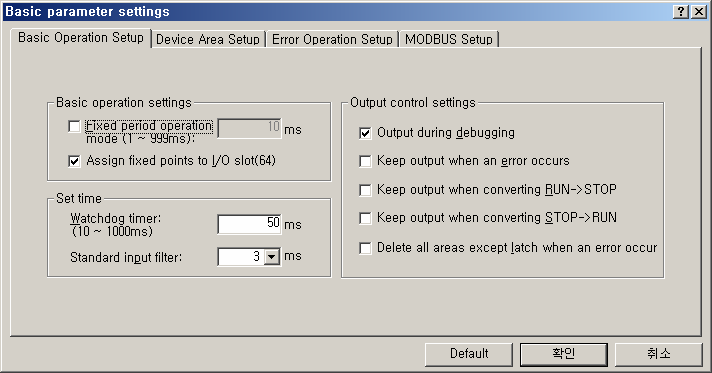

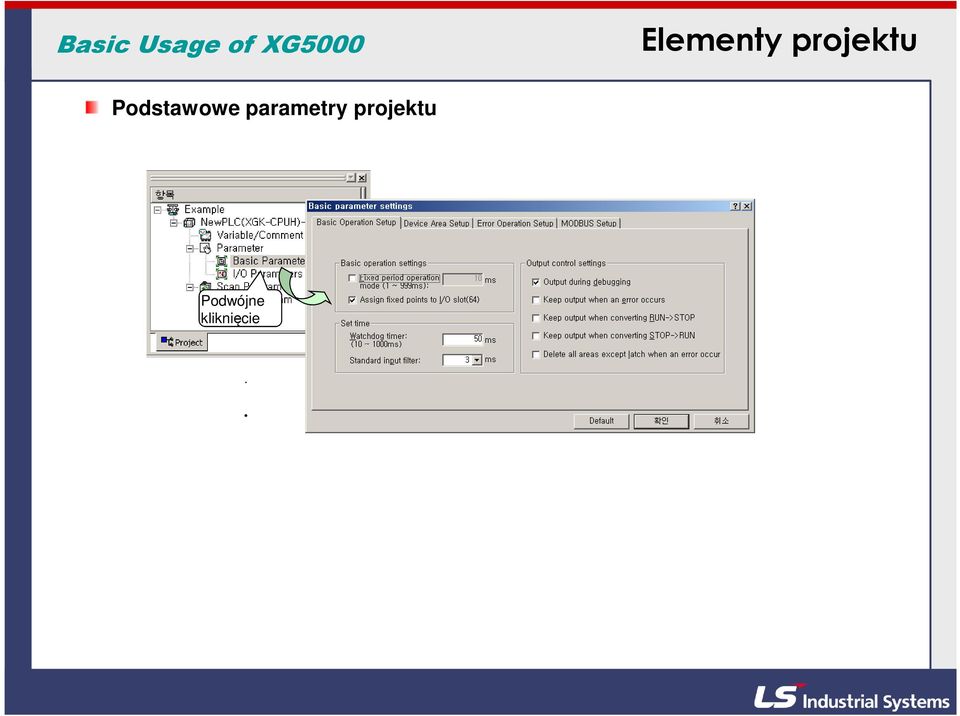

15 Elementy projektu Podstawowe parametry projektu Podwójne kliknięcie

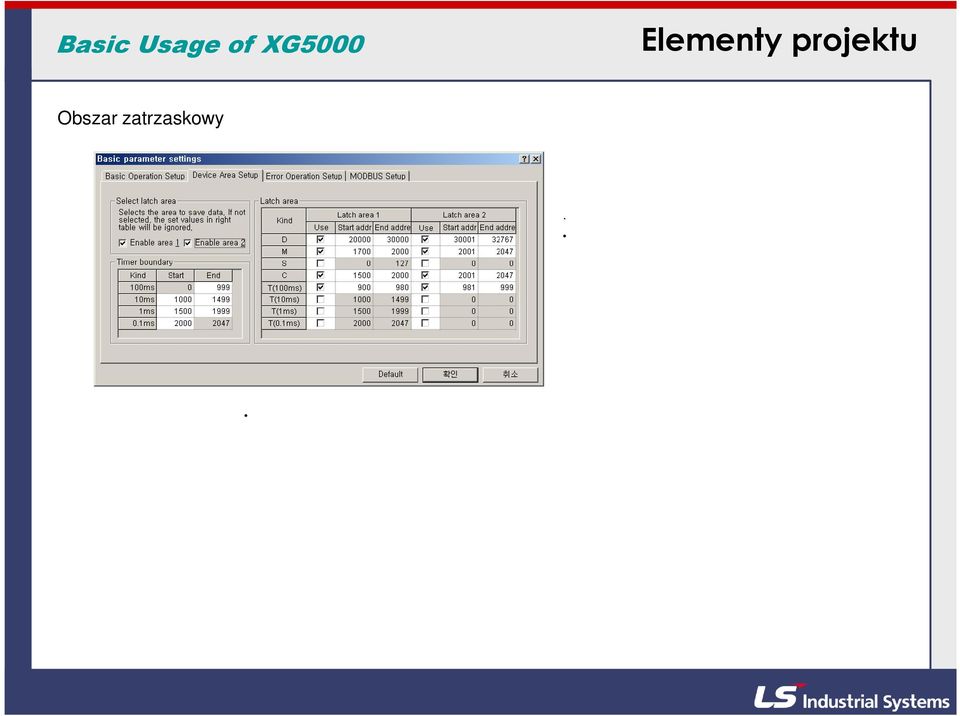

16 Elementy projektu Obszar zatrzaskowy

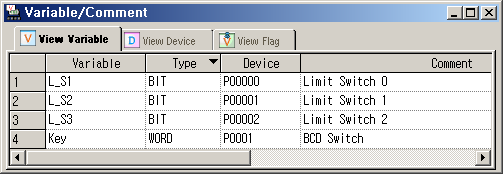

17 Elementy projektu Zmienne i Komentarze Variable/Coment Potrójne kliknięcie Komentarze można eksportować do Exela.

18 Programming Program Elementy programu Symbole Zastosowanie Symbole Zastosowanie Styk Normalnie Otwarty Cewka Styk Normalnie Zamknięty Zanegowana cewka Zbocze narastające Ustaw cewkę (SET) Zbocze opadające Reset cewki (RESET) Linia pozioma Linia pionowa Negacja sygnału Cewka aktywowana zboczem narastającym Cewka aktywowana zboczem opadającym Funkcje Pod symbolami znajdują się skróty klawiszowe

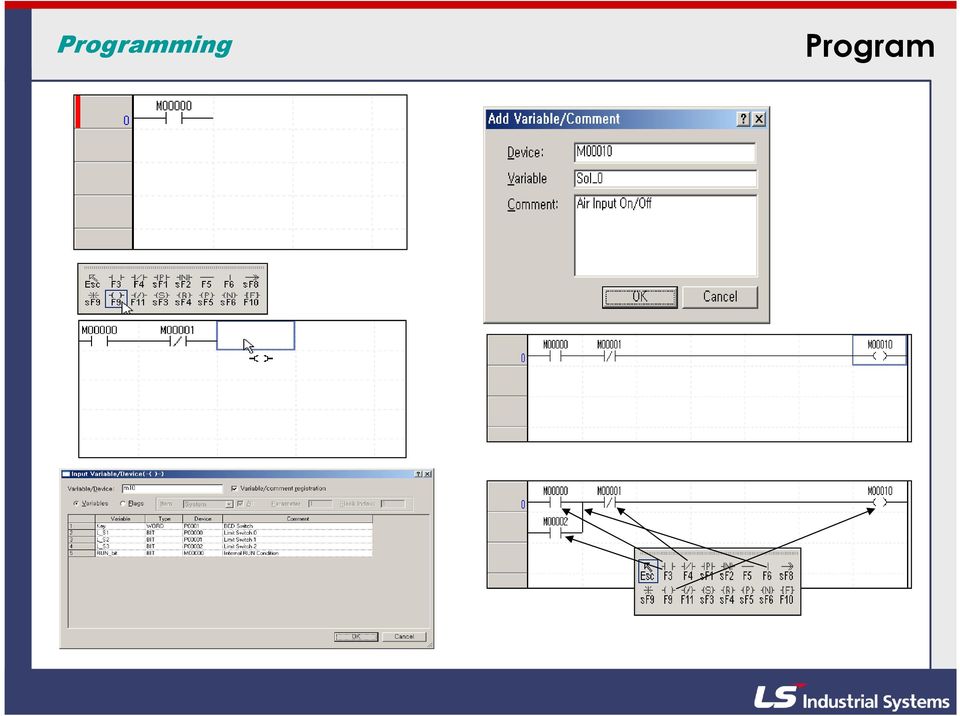

19 Programming Program

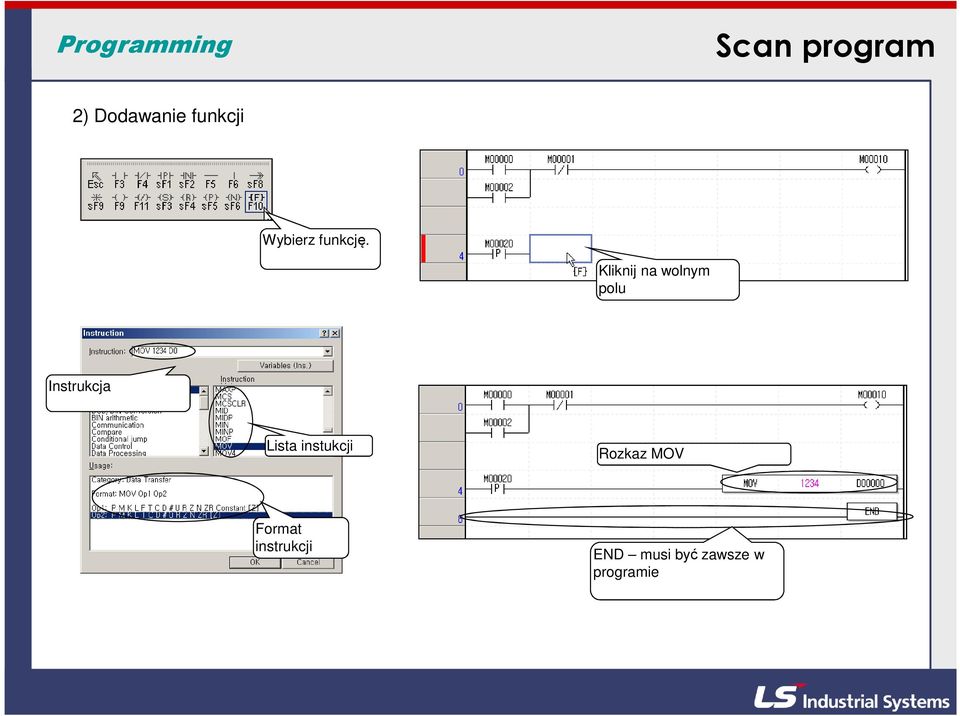

20 Programming Scan program 2) Dodawanie funkcji Wybierz funkcję. Kliknij na wolnym polu Instrukcja Lista instukcji Rozkaz MOV Format instrukcji END musi być zawsze w programie

21 Programming Program Dodaj program Nazwa programu Opis

22 Programming Przerwania Przerwania Dodaj przerwanie Przerwanie dodane do programu

23 Programming Monitoring Pobierz i podglądaj Ustaw opcje połączenia. Wybierz metodę połączenia i parametry komunikacji, klikając przycisk Ustawienia..

24 Programming Download and Monitoring Wgranie projektu Zmiana stanu pracy PLC

25 Programming Download and Monitoring Start funkcji Monitoringu. Opcje Monitorowania można zmienić w menu Widok. Monitoring (Device)

26 Programming Download and Monitoring Monitoring (Zmienne) Monitoring (Device i zmienne) Monitoring (Device i komentarz)

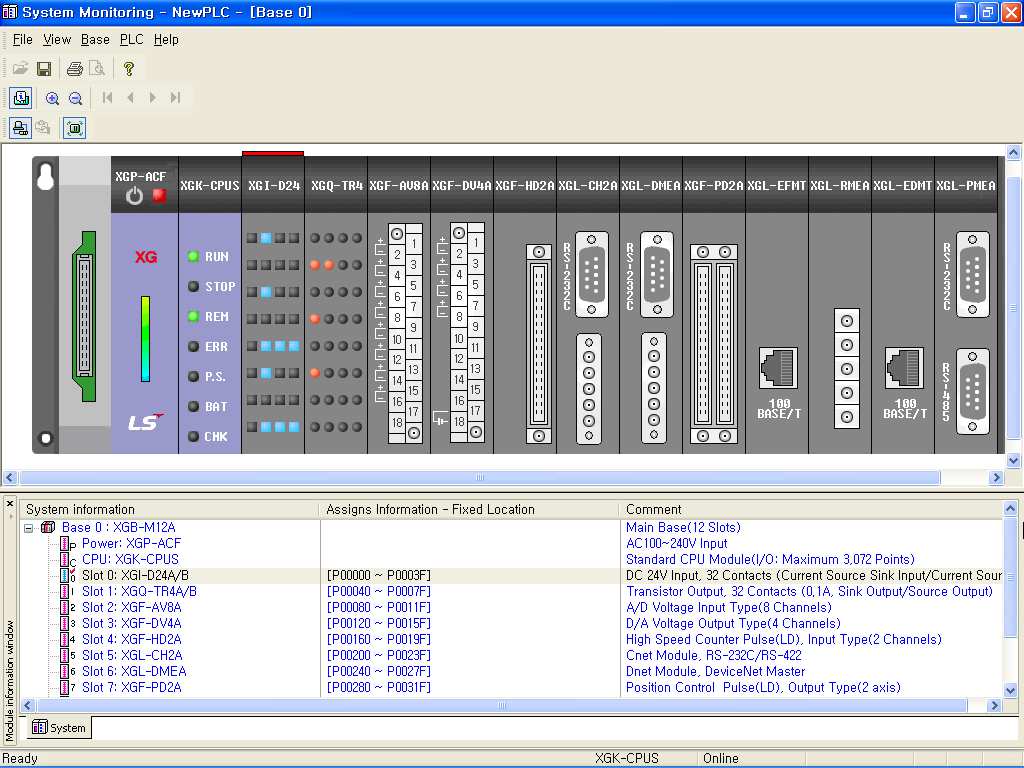

27 Monitoring Typy Monitoringu System Monitoring Device Monitoring
