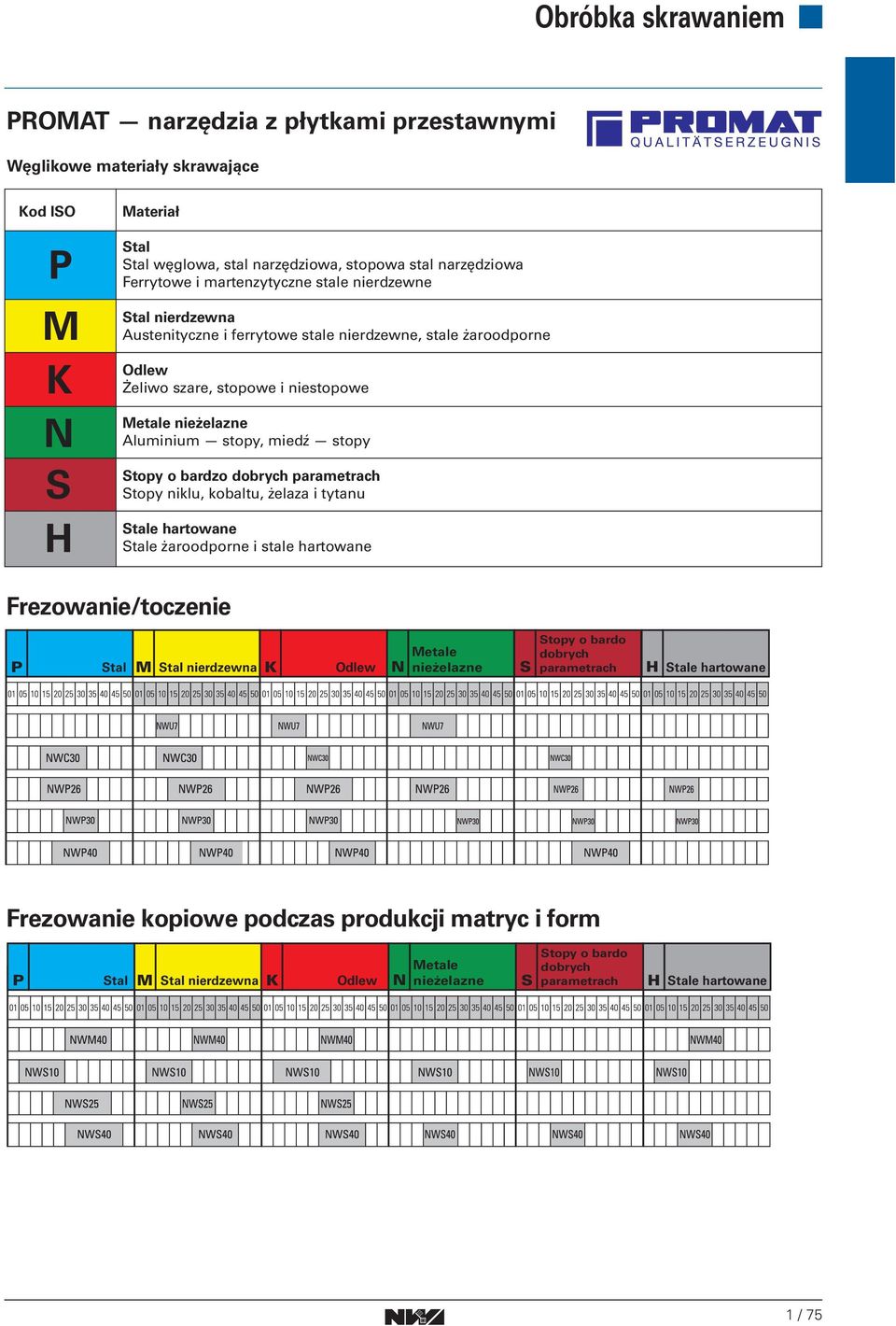

1 PROMAT narzędzia z płytkami przestawnymi Węglikowe materiały skrawające Kod ISO P M K N S H Materiał Stal Stal węglowa, stal narzędziowa, stopowa stal narzędziowa Ferrytowe i martenzytyczne stale nierdzewne Stal nierdzewna Austenityczne i ferrytowe stale nierdzewne, stale żaroodporne Odlew Żeliwo szare, stopowe i niestopowe Metale nieżelazne Aluminium stopy, miedź stopy Stopy o bardzo dobrych parametrach Stopy niklu, kobaltu, żelaza i tytanu Stale hartowane Stale żaroodporne i stale hartowane Frezowanie/toczenie Stopy o bardo Metale dobrych P Stal M Stal nierdzewna K Odlew N nieżelazne S parametrach H Stale hartowane Frezowanie kopiowe podczas produkcji matryc i form Stopy o bardo Metale dobrych P Stal M Stal nierdzewna K Odlew N nieżelazne S parametrach H Stale hartowane / 75

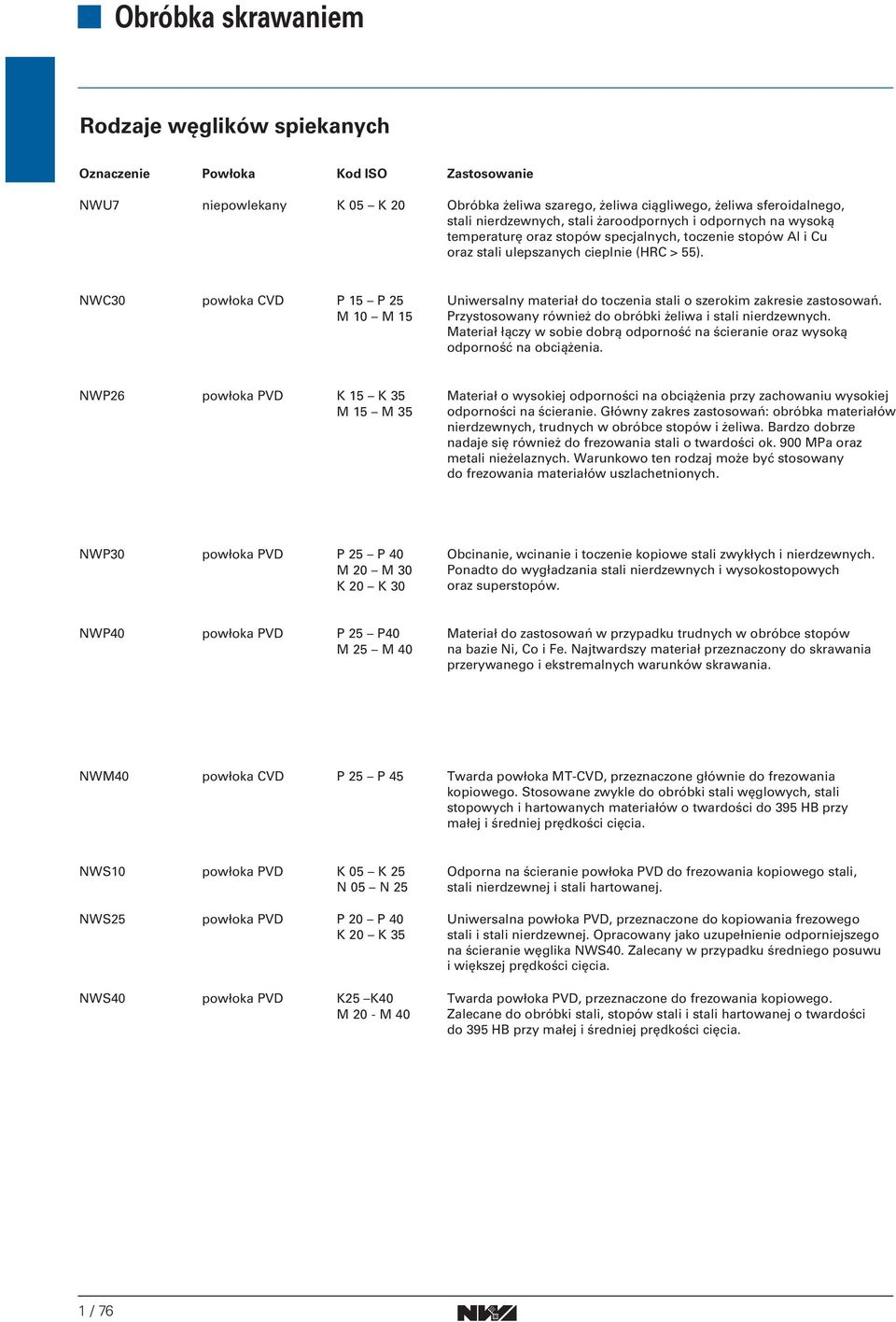

2 Rodzaje węglików spiekanych Oznaczenie Powłoka Kod ISO Zastosowanie NWU7 niepowlekany K 05 K 20 Obróbka żeliwa szarego, żeliwa ciągliwego, żeliwa sferoidalnego, stali nierdzewnych, stali żaroodpornych i odpornych na wysoką temperaturę oraz stopów specjalnych, toczenie stopów Al i Cu oraz stali ulepszanych cieplnie (HRC > 55). NWC30 powłoka CVD P 5 P 25 Uniwersalny materiał do toczenia stali o szerokim zakresie zastosowań. M 0 M 5 Przystosowany również do obróbki żeliwa i stali nierdzewnych. Materiał łączy w sobie dobrą odporność na ścieranie oraz wysoką odporność na obciążenia. NWP26 powłoka PVD K 5 K 35 Materiał o wysokiej odporności na obciążenia przy zachowaniu wysokiej M 5 M 35 odporności na ścieranie. Główny zakres zastosowań: obróbka materiałów nierdzewnych, trudnych w obróbce stopów i żeliwa. Bardzo dobrze nadaje się również do frezowania stali o twardości ok. 900 MPa oraz metali nieżelaznych. Warunkowo ten rodzaj może być stosowany do frezowania materiałów uszlachetnionych. NWP30 powłoka PVD P 25 P 40 Obcinanie, wcinanie i toczenie kopiowe stali zwykłych i nierdzewnych. M 20 M 30 Ponadto do wygładzania stali nierdzewnych i wysokostopowych K 20 K 30 oraz superstopów. NWP40 powłoka PVD P 25 P40 Materiał do zastosowań w przypadku trudnych w obróbce stopów M 25 M 40 na bazie Ni, Co i Fe. Najtwardszy materiał przeznaczony do skrawania przerywanego i ekstremalnych warunków skrawania. NWM40 powłoka CVD P 25 P 45 Twarda powłoka MT-CVD, przeznaczone głównie do frezowania kopiowego. Stosowane zwykle do obróbki stali węglowych, stali stopowych i hartowanych materiałów o twardości do 395 HB przy małej i średniej prędkości cięcia. NWS0 powłoka PVD K 05 K 25 Odporna na ścieranie powłoka PVD do frezowania kopiowego stali, N 05 N 25 stali nierdzewnej i stali hartowanej. NWS25 powłoka PVD P 20 P 40 Uniwersalna powłoka PVD, przeznaczone do kopiowania frezowego K 20 K 35 stali i stali nierdzewnej. Opracowany jako uzupełnienie odporniejszego na ścieranie węglika NWS40. Zalecany w przypadku średniego posuwu i większej prędkości cięcia. NWS40 powłoka PVD K25 K40 Twarda powłoka PVD, przeznaczone do frezowania kopiowego. M 20 - M 40 Zalecane do obróbki stali, stopów stali i stali hartowanej o twardości do 395 HB przy małej i średniej prędkości cięcia. / 76

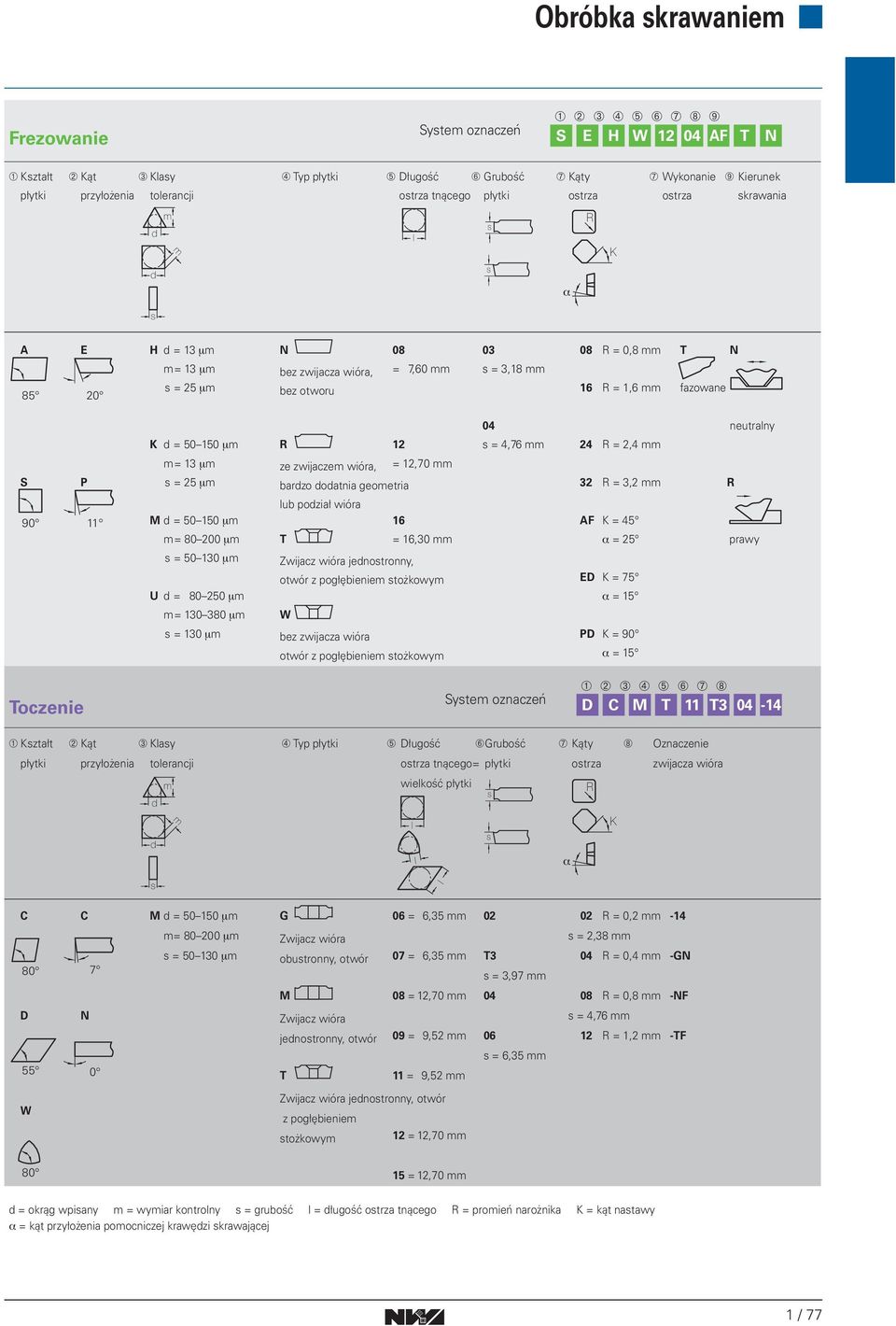

3 Frezowanie System oznaczeń ➀ ➁ ➂ ➃ ➄ ➅ ➆ ➇ ➈ S E H W 2 04 AF T N ➀ Kształt ➁ Kąt ➂ Klasy ➃ Typ płytki ➄ Długość ➅ Grubość ➆ Kąty ➆ Wykonanie ➈ Kierunek płytki przyłożenia tolerancji ostrza tnącego płytki ostrza ostrza skrawania m R s d l K m s d α s A E H d= 3 μm N R = 0,8 mm T N m= 3 μm bez zwijacza wióra, = 7,60 mm s = 3,8 mm s = 25 μm bez otworu 6 R =,6 mm fazowane 04 neutralny K d = μm R 2 s = 4,76 mm 24 R = 2,4 mm m= 3 μm ze zwijaczem wióra, = 2,70 mm S P s = 25 μm bardzo dodatnia geometria 32 R = 3,2 mm R lub podział wióra 90 M d = μm 6 AF K = 45 m= μm T = 6,30 mm α = 25 prawy s = μm Zwijacz wióra jednostronny, otwór z pogłębieniem stożkowym ED K = 75 U d = μm α = 5 m= μm W s = 30 μm bez zwijacza wióra PD K = 90 otwór z pogłębieniem stożkowym α = 5 Toczenie System oznaczeń ➀ ➁ ➂ ➃ ➄ ➅ ➆ ➇ D C M T T ➀ Kształt ➁ Kąt ➂ Klasy ➃ Typ płytki ➄ Długość ➅Grubość ➆ Kąty ➇ Oznaczenie płytki przyłożenia tolerancji ostrza tnącego= płytki ostrza zwijacza wióra m wielkość płytki R s d m l s d l K α s l C C M d = μm G 06 = 6,35 mm R = 0,2 mm -4 m= μm Zwijacz wióra s = 2,38 mm s = μm obustronny, otwór 07 = 6,35 mm T3 04 R = 0,4 mm -GN 80 7 s = 3,97 mm M 08 = 2,70 mm R = 0,8 mm -NF D N Zwijacz wióra s = 4,76 mm jednostronny, otwór 09 = 9,52 mm 06 2 R =,2 mm -TF s = 6,35 mm 55 0 T = 9,52 mm Zwijacz wióra jednostronny, otwór W z pogłębieniem stożkowym 2 = 2,70 mm 80 5 = 2,70 mm d = okrąg wpisany m = wymiar kontrolny s = grubość l = długość ostrza tnącego R = promień narożnika K = kąt nastawy α = kąt przyłożenia pomocniczej krawędzi skrawającej / 77

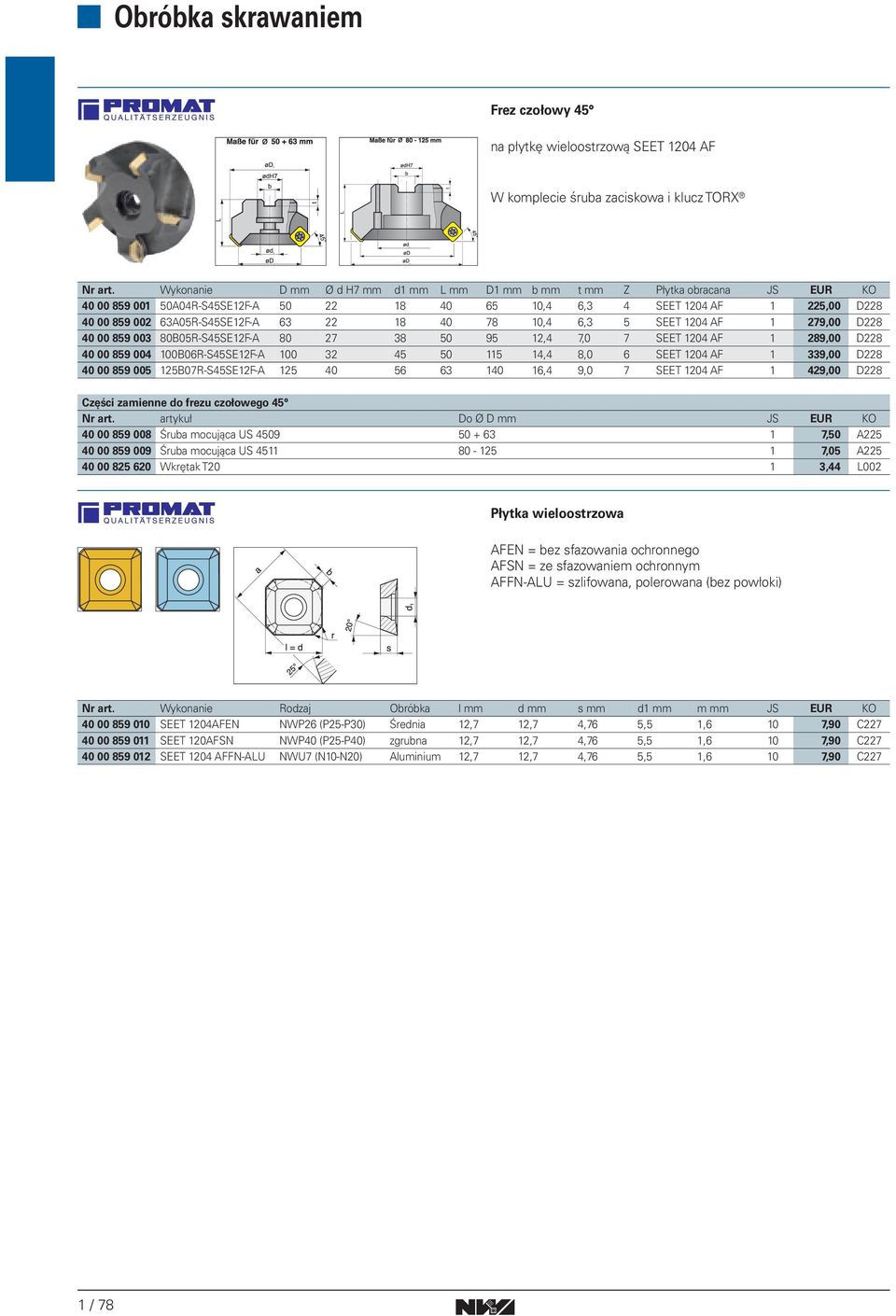

4 Frez czołowy 45 na płytkę wieloostrzową SEET 204 AF W komplecie śruba zaciskowa i klucz TORX Nr art. Wykonanie D mm Ø d H7 mm d mm L mm D mm b mm t mm Z Płytka obracana JS EUR KO A04R-S45SE2F-A ,4 6,3 4 SEET 204 AF 225,00 D A05R-S45SE2F-A ,4 6,3 5 SEET 204 AF 279,00 D B05R-S45SE2F-A ,4 7,0 7 SEET 204 AF 289,00 D B06R-S45SE2F-A ,4 8,0 6 SEET 204 AF 339,00 D B07R-S45SE2F-A ,4 9,0 7 SEET 204 AF 429,00 D228 Części zamienne do frezu czołowego 45 Nr art. artykuł Do Ø D mm JS EUR KO Śruba mocująca US ,50 A Śruba mocująca US ,05 A Wkrętak T20 3,44 L002 Płytka wieloostrzowa AFEN = bez sfazowania ochronnego AFSN = ze sfazowaniem ochronnym AFFN-ALU = szlifowana, polerowana (bez powłoki) Nr art. Wykonanie Rodzaj Obróbka l mm d mm s mm d mm m mm JS EUR KO SEET 204AFEN NWP26 (P25-P30) Średnia 2,7 2,7 4,76 5,5,6 0 7,90 C SEET 20AFSN NWP40 (P25-P40) zgrubna 2,7 2,7 4,76 5,5,6 0 7,90 C SEET 204 AFFN-ALU NWU7 (N0-N20) Aluminium 2,7 2,7 4,76 5,5,6 0 7,90 C227 / 78

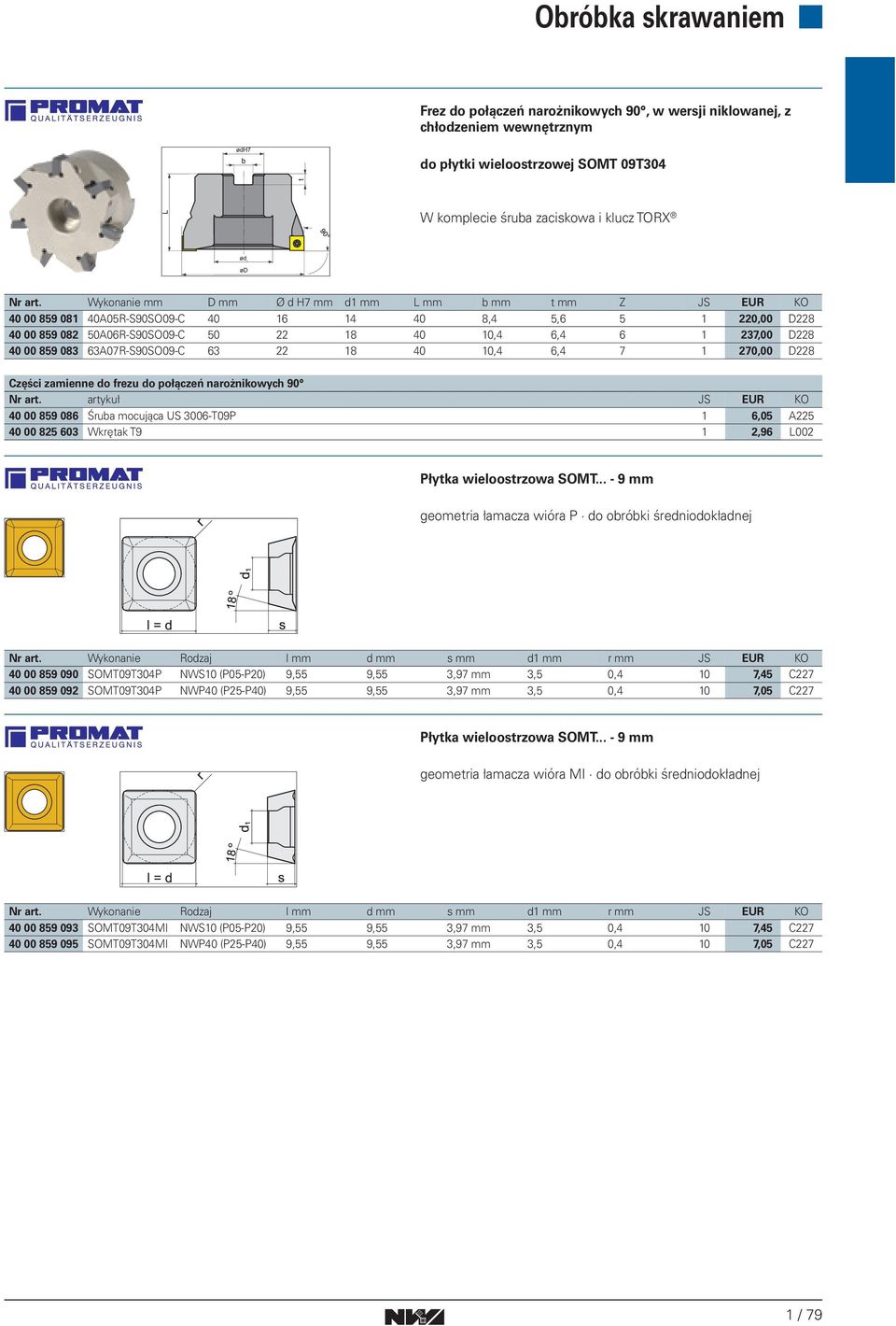

5 Frez do połączeń narożnikowych 90, w wersji niklowanej, z chłodzeniem wewnętrznym do płytki wieloostrzowej SOMT 09T304 W komplecie śruba zaciskowa i klucz TORX Nr art. Wykonanie mm D mm Ø d H7 mm d mm L mm b mm t mm Z JS EUR KO A05R-S90SO09-C ,4 5, ,00 D A06R-S90SO09-C ,4 6, ,00 D A07R-S90SO09-C ,4 6, ,00 D228 Części zamienne do frezu do połączeń narożnikowych 90 Nr art. artykuł JS EUR KO Śruba mocująca US 3006-T09P 6,05 A Wkrętak T9 2,96 L002 Płytka wieloostrzowa SOMT mm geometria łamacza wióra P do obróbki średniodokładnej SOMT09T304P NWS0 (P05-P20) 9,55 9,55 3,97 mm 3,5 0,4 0 7,45 C SOMT09T304P NWP40 (P25-P40) 9,55 9,55 3,97 mm 3,5 0,4 0 7,05 C227 Płytka wieloostrzowa SOMT mm geometria łamacza wióra MI do obróbki średniodokładnej SOMT09T304MI NWS0 (P05-P20) 9,55 9,55 3,97 mm 3,5 0,4 0 7,45 C SOMT09T304MI NWP40 (P25-P40) 9,55 9,55 3,97 mm 3,5 0,4 0 7,05 C227 / 79

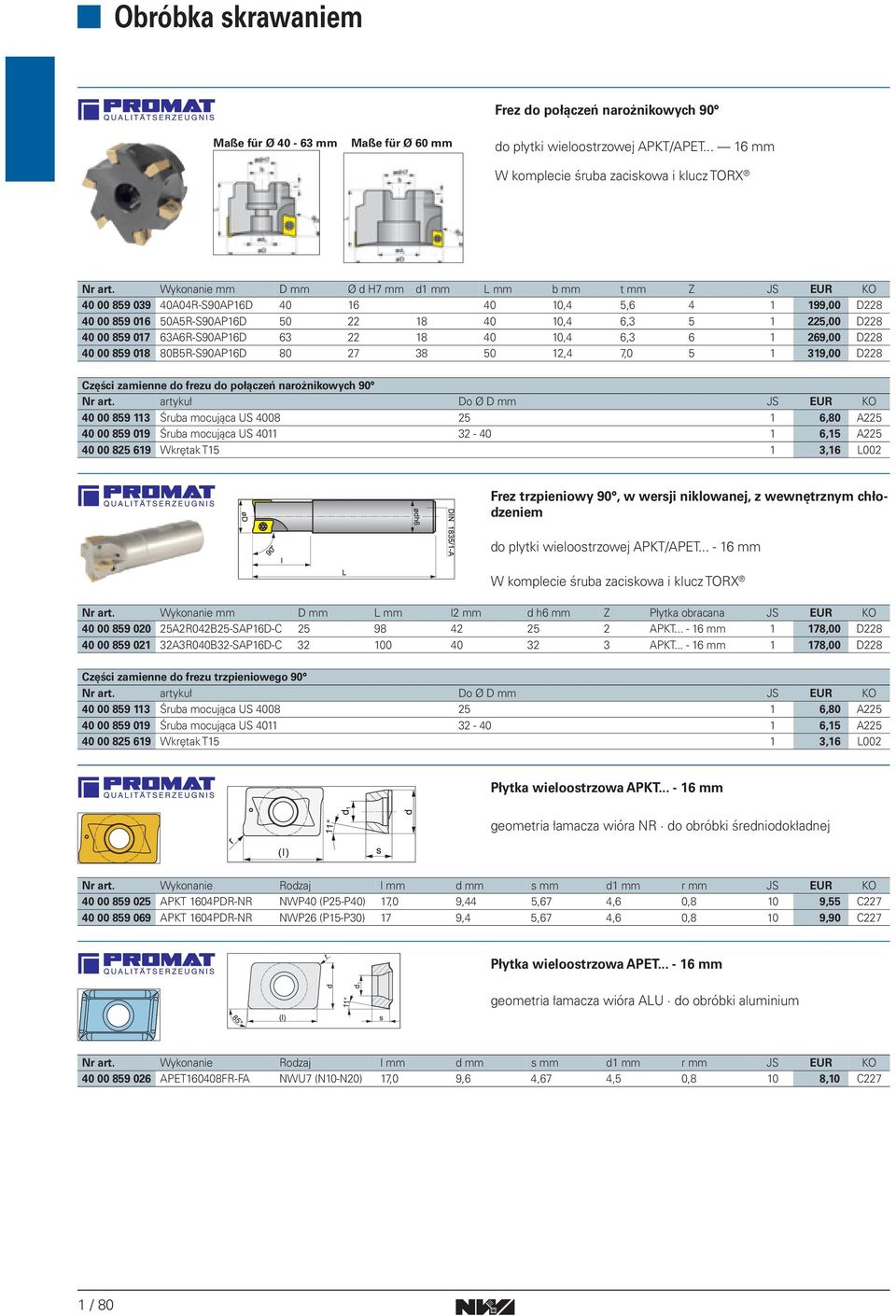

6 Frez do połączeń narożnikowych 90 Maße für Ø mm Maße für Ø 60 mm do płytki wieloostrzowej APKT/APET... 6 mm W komplecie śruba zaciskowa i klucz TORX Nr art. Wykonanie mm D mm Ø d H7 mm d mm L mm b mm t mm Z JS EUR KO A04R-S90AP6D ,4 5,6 4 99,00 D A5R-S90AP6D ,4 6, ,00 D A6R-S90AP6D ,4 6, ,00 D B5R-S90AP6D ,4 7,0 5 39,00 D228 Części zamienne do frezu do połączeń narożnikowych 90 Nr art. artykuł Do Ø D mm JS EUR KO Śruba mocująca US ,80 A Śruba mocująca US ,5 A Wkrętak T5 3,6 L002 Frez trzpieniowy 90, w wersji niklowanej, z wewnętrznym chłodzeniem do płytki wieloostrzowej APKT/APET mm W komplecie śruba zaciskowa i klucz TORX Nr art. Wykonanie mm D mm L mm l2 mm d h6 mm Z Płytka obracana JS EUR KO A2R042B25-SAP6D-C APKT mm 78,00 D A3R040B32-SAP6D-C APKT mm 78,00 D228 Części zamienne do frezu trzpieniowego 90 Nr art. artykuł Do Ø D mm JS EUR KO Śruba mocująca US ,80 A Śruba mocująca US ,5 A Wkrętak T5 3,6 L002 Płytka wieloostrzowa APKT mm geometria łamacza wióra NR do obróbki średniodokładnej APKT 604PDR-NR NWP40 (P25-P40) 7,0 9,44 5,67 4,6 0,8 0 9,55 C APKT 604PDR-NR NWP26 (P5-P30) 7 9,4 5,67 4,6 0,8 0 9,90 C227 Płytka wieloostrzowa APET mm geometria łamacza wióra ALU do obróbki aluminium APET60408FR-FA NWU7 (N0-N20) 7,0 9,6 4,67 4,5 0,8 0 8,0 C227 / 80

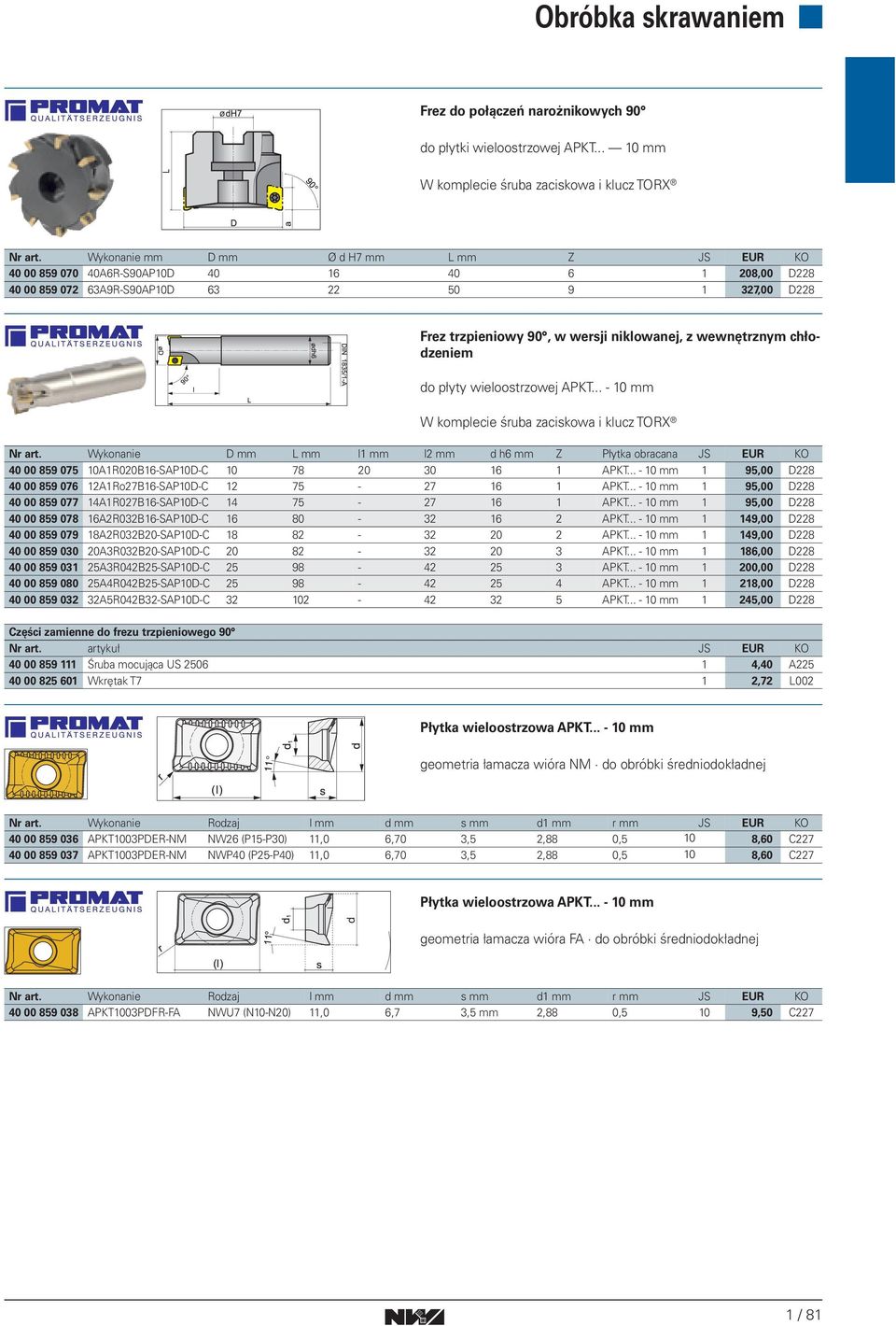

7 Frez do połączeń narożnikowych 90 do płytki wieloostrzowej APKT... 0 mm W komplecie śruba zaciskowa i klucz TORX Nr art. Wykonanie mm D mm Ø d H7 mm L mm Z JS EUR KO A6R-S90AP0D ,00 D A9R-S90AP0D ,00 D228 Frez trzpieniowy 90, w wersji niklowanej, z wewnętrznym chłodzeniem do płyty wieloostrzowej APKT mm W komplecie śruba zaciskowa i klucz TORX Nr art. Wykonanie D mm L mm l mm l2 mm d h6 mm Z Płytka obracana JS EUR KO AR020B6-SAP0D-C APKT mm 95,00 D ARo27B6-SAP0D-C APKT mm 95,00 D AR027B6-SAP0D-C APKT mm 95,00 D A2R032B6-SAP0D-C APKT mm 49,00 D A2R032B20-SAP0D-C APKT mm 49,00 D A3R032B20-SAP0D-C APKT mm 86,00 D A3R042B25-SAP0D-C APKT mm 200,00 D A4R042B25-SAP0D-C APKT mm 28,00 D A5R042B32-SAP0D-C APKT mm 245,00 D228 Części zamienne do frezu trzpieniowego 90 Nr art. artykuł JS EUR KO Śruba mocująca US ,40 A Wkrętak T7 2,72 L002 Płytka wieloostrzowa APKT mm geometria łamacza wióra NM do obróbki średniodokładnej APKT003PDER-NM NW26 (P5-P30),0 6,70 3,5 2,88 0,5 0 8,60 C APKT003PDER-NM NWP40 (P25-P40),0 6,70 3,5 2,88 0,5 0 8,60 C227 Płytka wieloostrzowa APKT mm d geometria łamacza wióra FA do obróbki średniodokładnej APKT003PDFR-FA NWU7 (N0-N20),0 6,7 3,5 mm 2,88 0,5 0 9,50 C227 / 8

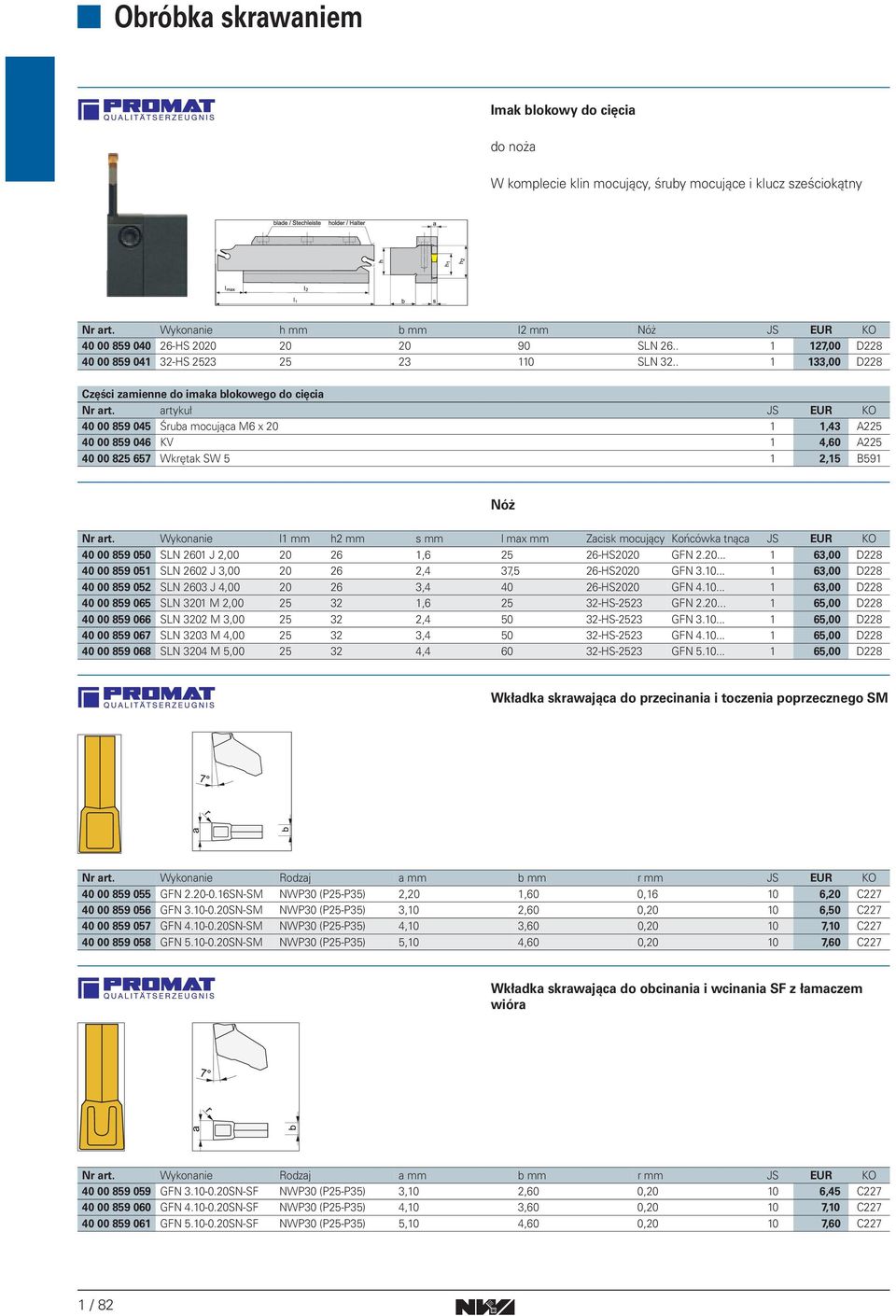

8 Imak blokowy do cięcia do noża W komplecie klin mocujący, śruby mocujące i klucz sześciokątny Nr art. Wykonanie h mm b mm l2 mm Nóż JS EUR KO HS SLN ,00 D HS SLN ,00 D228 Części zamienne do imaka blokowego do cięcia Nr art. artykuł JS EUR KO Śruba mocująca M6 x 20,43 A KV 4,60 A Wkrętak SW 5 2,5 B59 Nóż Nr art. Wykonanie l mm h2 mm s mm l max mm Zacisk mocujący Końcówka tnąca JS EUR KO SLN 260 J 2, , HS2020 GFN ,00 D SLN 2602 J 3, ,4 37,5 26-HS2020 GFN ,00 D SLN 2603 J 4, , HS2020 GFN ,00 D SLN 320 M 2, , HS-2523 GFN ,00 D SLN 3202 M 3, , HS-2523 GFN ,00 D SLN 3203 M 4, , HS-2523 GFN ,00 D SLN 3204 M 5, , HS-2523 GFN ,00 D228 Wkładka skrawająca do przecinania i toczenia poprzecznego SM Nr art. Wykonanie Rodzaj a mm b mm r mm JS EUR KO GFN SN-SM NWP30 (P25-P35) 2,20,60 0,6 0 6,20 C GFN SN-SM NWP30 (P25-P35) 3,0 2,60 0,20 0 6,50 C GFN SN-SM NWP30 (P25-P35) 4,0 3,60 0,20 0 7,0 C GFN SN-SM NWP30 (P25-P35) 5,0 4,60 0,20 0 7,60 C227 Wkładka skrawająca do obcinania i wcinania SF z łamaczem wióra Nr art. Wykonanie Rodzaj a mm b mm r mm JS EUR KO GFN SN-SF NWP30 (P25-P35) 3,0 2,60 0,20 0 6,45 C GFN SN-SF NWP30 (P25-P35) 4,0 3,60 0,20 0 7,0 C GFN SN-SF NWP30 (P25-P35) 5,0 4,60 0,20 0 7,60 C227 / 82

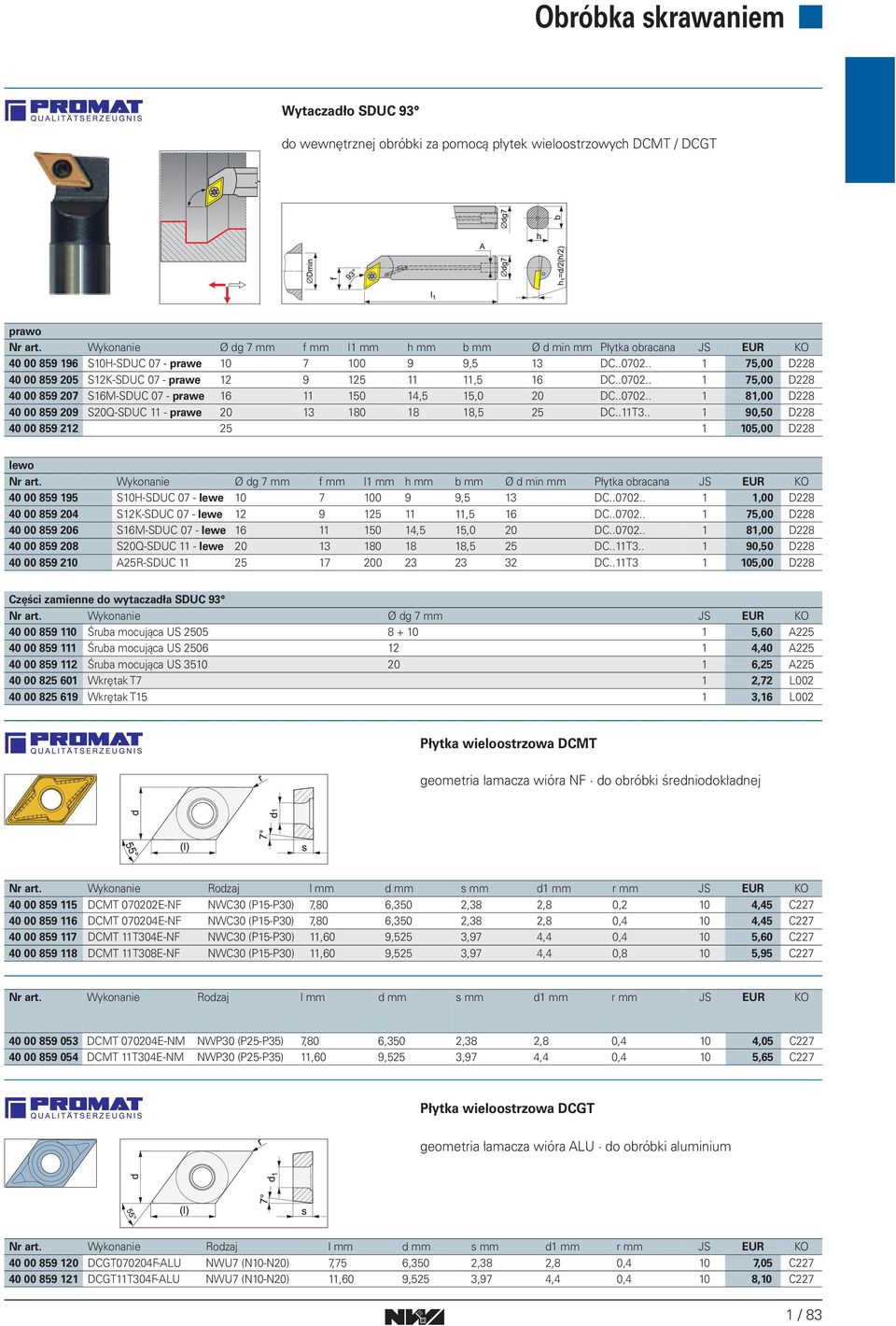

9 Wytaczadło SDUC 93 do wewnętrznej obróbki za pomocą płytek wieloostrzowych DCMT / DCGT prawo Nr art. Wykonanie Ø dg 7 mm f mm l mm h mm b mm Ø d min mm Płytka obracana JS EUR KO S0H-SDUC 07 - prawe ,5 3 DC ,00 D S2K-SDUC 07 - prawe ,5 6 DC ,00 D S6M-SDUC 07 - prawe ,5 5,0 20 DC ,00 D S20Q-SDUC - prawe ,5 25 DC..T3.. 90,50 D ,00 D228 lewo Nr art. Wykonanie Ø dg 7 mm f mm l mm h mm b mm Ø d min mm Płytka obracana JS EUR KO S0H-SDUC 07 - lewe ,5 3 DC ,00 D S2K-SDUC 07 - lewe ,5 6 DC ,00 D S6M-SDUC 07 - lewe ,5 5,0 20 DC ,00 D S20Q-SDUC - lewe ,5 25 DC..T3.. 90,50 D A25R-SDUC DC..T3 05,00 D228 Części zamienne do wytaczadła SDUC 93 Nr art. Wykonanie Ø dg 7 mm JS EUR KO Śruba mocująca US ,60 A Śruba mocująca US ,40 A Śruba mocująca US ,25 A Wkrętak T7 2,72 L Wkrętak T5 3,6 L002 Płytka wieloostrzowa DCMT geometria łamacza wióra NF do obróbki średniodokładnej DCMT E-NF NWC30 (P5-P30) 7,80 6,350 2,38 2,8 0,2 0 4,45 C DCMT E-NF NWC30 (P5-P30) 7,80 6,350 2,38 2,8 0,4 0 4,45 C DCMT T304E-NF NWC30 (P5-P30),60 9,525 3,97 4,4 0,4 0 5,60 C DCMT T308E-NF NWC30 (P5-P30),60 9,525 3,97 4,4 0,8 0 5,95 C DCMT E-NM NWP30 (P25-P35) 7,80 6,350 2,38 2,8 0,4 0 4,05 C DCMT T304E-NM NWP30 (P25-P35),60 9,525 3,97 4,4 0,4 0 5,65 C227 Płytka wieloostrzowa DCGT geometria łamacza wióra ALU do obróbki aluminium DCGT070204F-ALU NWU7 (N0-N20) 7,75 6,350 2,38 2,8 0,4 0 7,05 C DCGTT304F-ALU NWU7 (N0-N20),60 9,525 3,97 4,4 0,4 0 8,0 C227 / 83

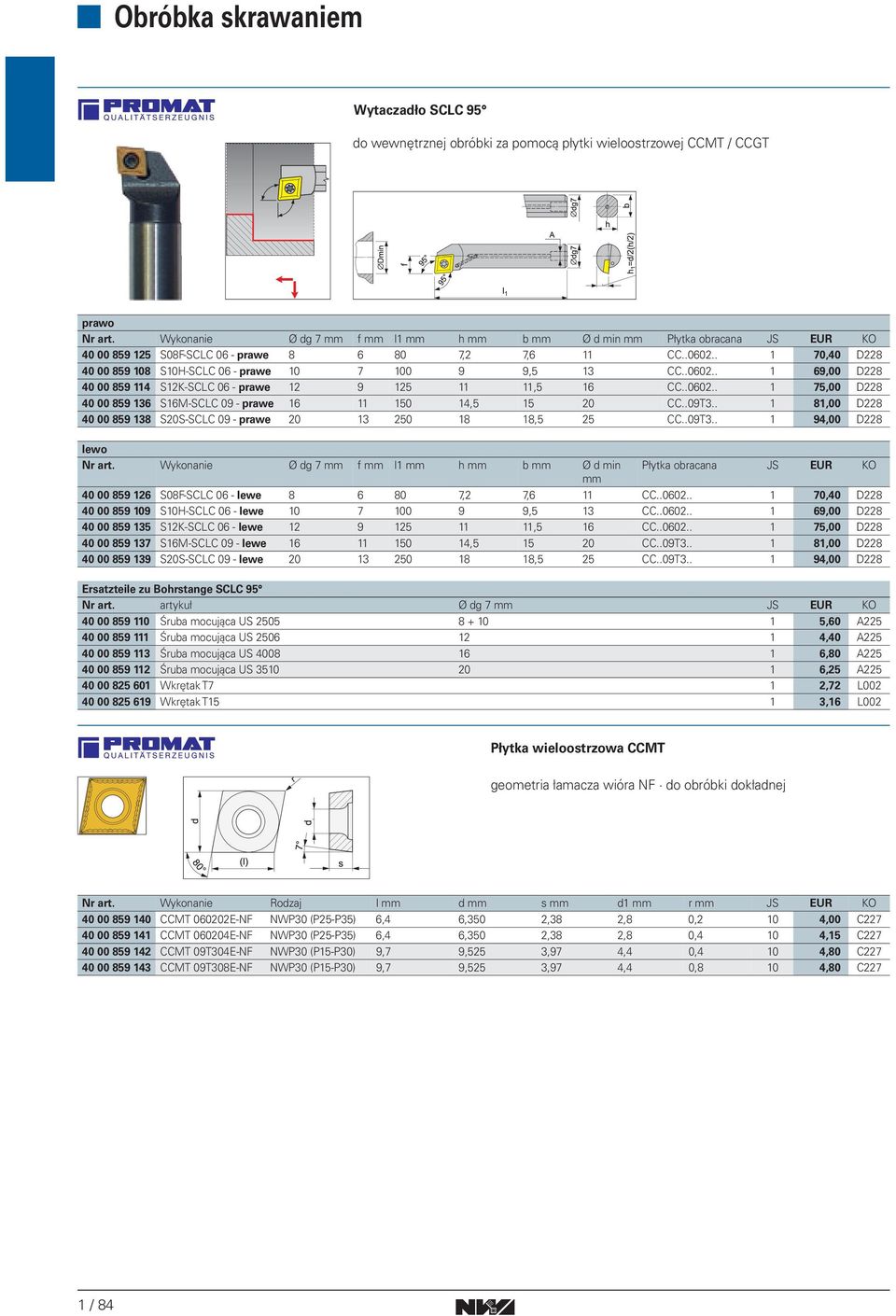

10 Wytaczadło SCLC 95 do wewnętrznej obróbki za pomocą płytki wieloostrzowej CCMT / CCGT prawo Nr art. Wykonanie Ø dg 7 mm f mm l mm h mm b mm Ø d min mm Płytka obracana JS EUR KO S08F-SCLC 06 - prawe ,2 7,6 CC ,40 D S0H-SCLC 06 - prawe ,5 3 CC ,00 D S2K-SCLC 06 - prawe ,5 6 CC ,00 D S6M-SCLC 09 - prawe , CC..09T3.. 8,00 D S20S-SCLC 09 - prawe ,5 25 CC..09T3.. 94,00 D228 lewo Nr art. Wykonanie Ø dg 7 mm f mm l mm h mm b mm Ø d min Płytka obracana JS EUR KO mm S08F-SCLC 06 - lewe ,2 7,6 CC ,40 D S0H-SCLC 06 - lewe ,5 3 CC ,00 D S2K-SCLC 06 - lewe ,5 6 CC ,00 D S6M-SCLC 09 - lewe , CC..09T3.. 8,00 D S20S-SCLC 09 - lewe ,5 25 CC..09T3.. 94,00 D228 Ersatzteile zu Bohrstange SCLC 95 Nr art. artykuł Ø dg 7 mm JS EUR KO Śruba mocująca US ,60 A Śruba mocująca US ,40 A Śruba mocująca US ,80 A Śruba mocująca US ,25 A Wkrętak T7 2,72 L Wkrętak T5 3,6 L002 Płytka wieloostrzowa CCMT geometria łamacza wióra NF do obróbki dokładnej CCMT E-NF NWP30 (P25-P35) 6,4 6,350 2,38 2,8 0,2 0 4,00 C CCMT E-NF NWP30 (P25-P35) 6,4 6,350 2,38 2,8 0,4 0 4,5 C CCMT 09T304E-NF NWP30 (P5-P30) 9,7 9,525 3,97 4,4 0,4 0 4,80 C CCMT 09T308E-NF NWP30 (P5-P30) 9,7 9,525 3,97 4,4 0,8 0 4,80 C227 / 84

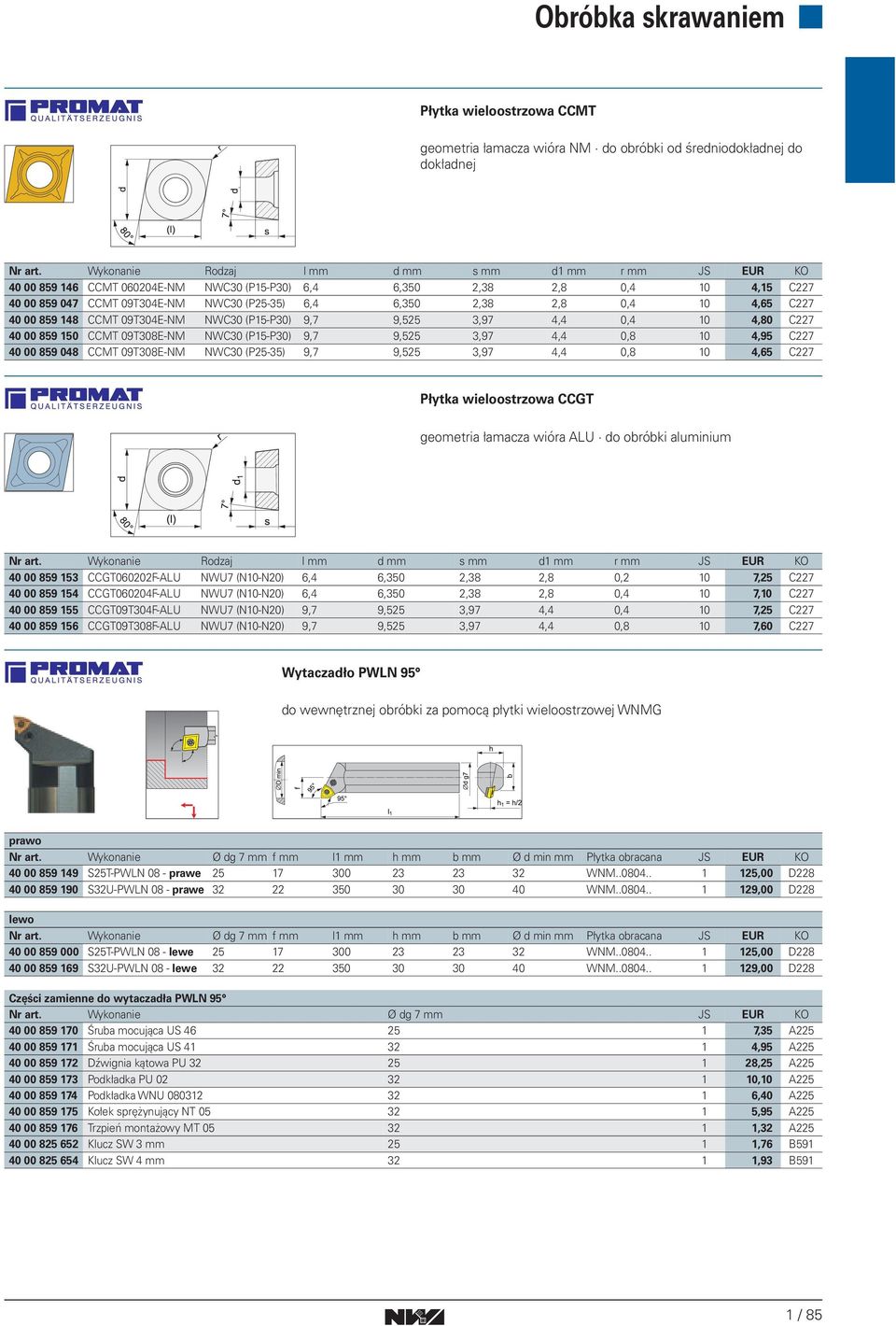

11 Płytka wieloostrzowa CCMT geometria łamacza wióra NM do obróbki od średniodokładnej do dokładnej CCMT E-NM NWC30 (P5-P30) 6,4 6,350 2,38 2,8 0,4 0 4,5 C CCMT 09T304E-NM NWC30 (P25-35) 6,4 6,350 2,38 2,8 0,4 0 4,65 C CCMT 09T304E-NM NWC30 (P5-P30) 9,7 9,525 3,97 4,4 0,4 0 4,80 C CCMT 09T308E-NM NWC30 (P5-P30) 9,7 9,525 3,97 4,4 0,8 0 4,95 C CCMT 09T308E-NM NWC30 (P25-35) 9,7 9,525 3,97 4,4 0,8 0 4,65 C227 Płytka wieloostrzowa CCGT geometria łamacza wióra ALU do obróbki aluminium CCGT060202F-ALU NWU7 (N0-N20) 6,4 6,350 2,38 2,8 0,2 0 7,25 C CCGT060204F-ALU NWU7 (N0-N20) 6,4 6,350 2,38 2,8 0,4 0 7,0 C CCGT09T304F-ALU NWU7 (N0-N20) 9,7 9,525 3,97 4,4 0,4 0 7,25 C CCGT09T308F-ALU NWU7 (N0-N20) 9,7 9,525 3,97 4,4 0,8 0 7,60 C227 Wytaczadło PWLN 95 do wewnętrznej obróbki za pomocą płytki wieloostrzowej WNMG prawo Nr art. Wykonanie Ø dg 7 mm f mm l mm h mm b mm Ø d min mm Płytka obracana JS EUR KO S25T-PWLN 08 - prawe WNM ,00 D S32U-PWLN 08 - prawe WNM ,00 D228 lewo Nr art. Wykonanie Ø dg 7 mm f mm l mm h mm b mm Ø d min mm Płytka obracana JS EUR KO S25T-PWLN 08 - lewe WNM ,00 D S32U-PWLN 08 - lewe WNM ,00 D228 Części zamienne do wytaczadła PWLN 95 Nr art. Wykonanie Ø dg 7 mm JS EUR KO Śruba mocująca US ,35 A Śruba mocująca US ,95 A Dźwignia kątowa PU ,25 A Podkładka PU ,0 A Podkładka WNU ,40 A Kołek sprężynujący NT ,95 A Trzpień montażowy MT 05 32,32 A Klucz SW 3 mm 25,76 B Klucz SW 4 mm 32,93 B59 / 85

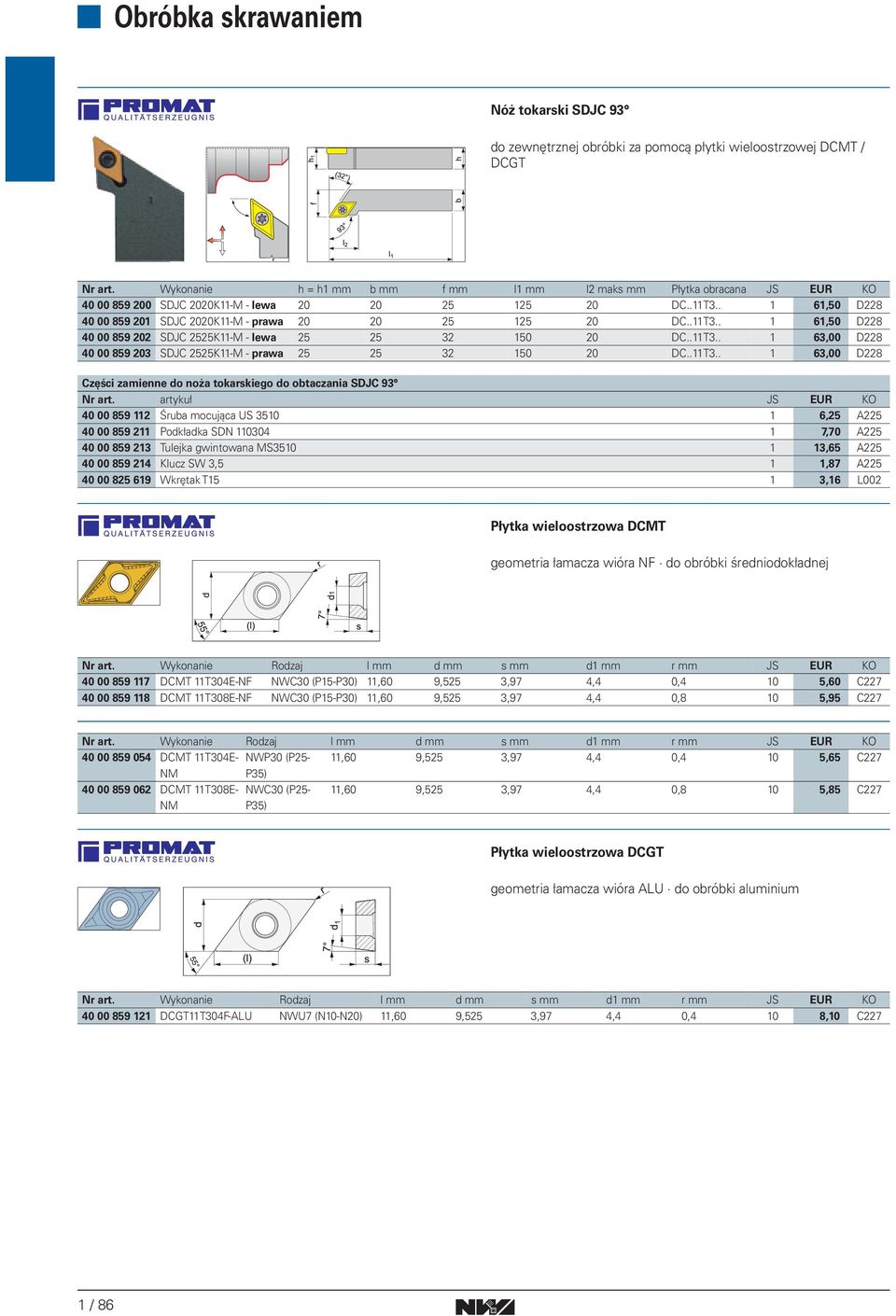

12 Nóż tokarski SDJC 93 do zewnętrznej obróbki za pomocą płytki wieloostrzowej DCMT / DCGT Nr art. Wykonanie h = h mm b mm f mm l mm l2 maks mm Płytka obracana JS EUR KO SDJC 2020K-M - lewa DC..T3.. 6,50 D SDJC 2020K-M - prawa DC..T3.. 6,50 D SDJC 2525K-M - lewa DC..T3.. 63,00 D SDJC 2525K-M - prawa DC..T3.. 63,00 D228 Części zamienne do noża tokarskiego do obtaczania SDJC 93 Nr art. artykuł JS EUR KO Śruba mocująca US 350 6,25 A Podkładka SDN ,70 A Tulejka gwintowana MS350 3,65 A Klucz SW 3,5,87 A Wkrętak T5 3,6 L002 Płytka wieloostrzowa DCMT geometria łamacza wióra NF do obróbki średniodokładnej DCMT T304E-NF NWC30 (P5-P30),60 9,525 3,97 4,4 0,4 0 5,60 C DCMT T308E-NF NWC30 (P5-P30),60 9,525 3,97 4,4 0,8 0 5,95 C DCMT T304E- NWP30 (P25-,60 9,525 3,97 4,4 0,4 0 5,65 C227 NM P35) DCMT T308E- NM NWC30 (P25- P35),60 9,525 3,97 4,4 0,8 0 5,85 C227 Płytka wieloostrzowa DCGT geometria łamacza wióra ALU do obróbki aluminium DCGTT304F-ALU NWU7 (N0-N20),60 9,525 3,97 4,4 0,4 0 8,0 C227 / 86

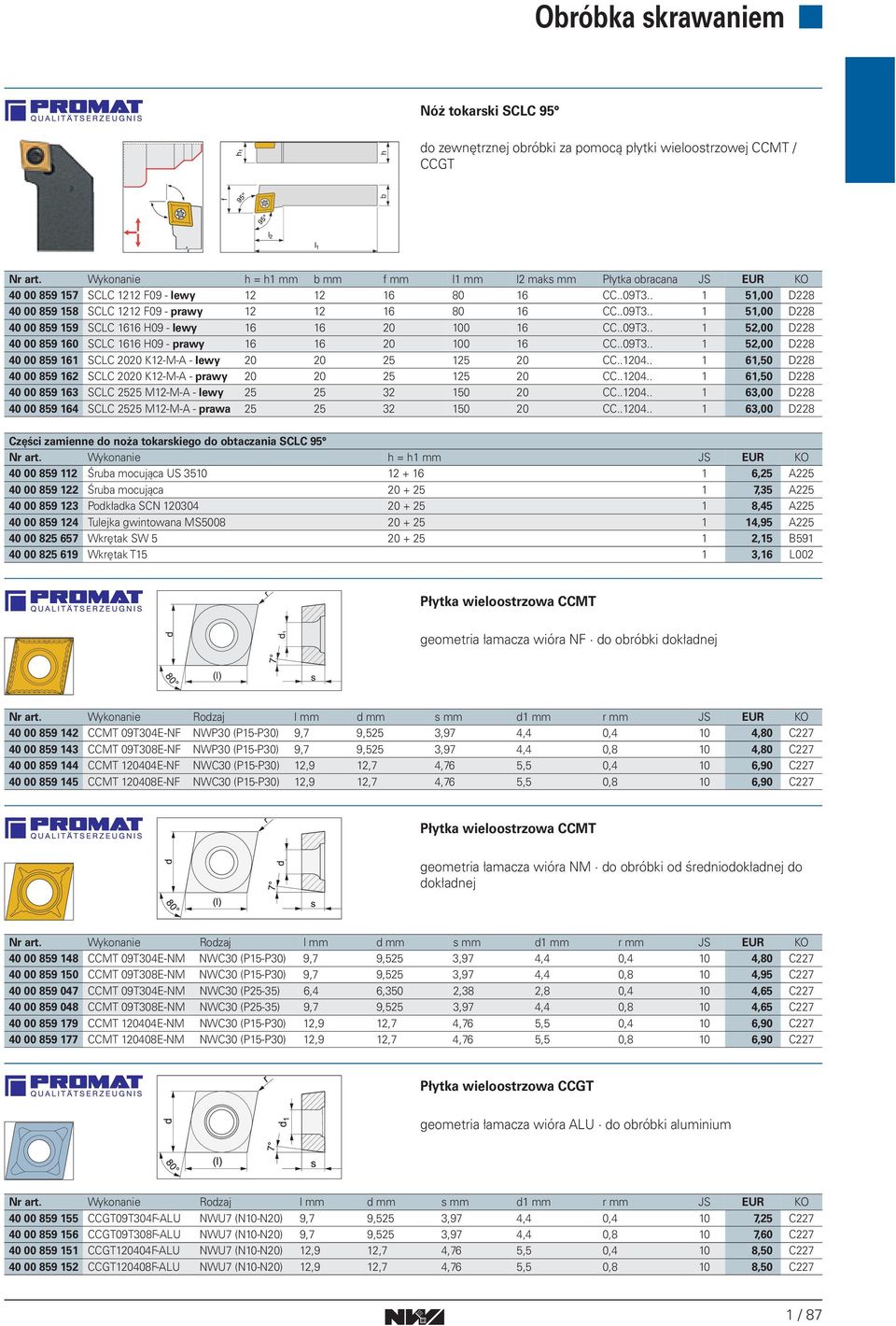

13 Nóż tokarski SCLC 95 b h do zewnętrznej obróbki za pomocą płytki wieloostrzowej CCMT / CCGT Nr art. Wykonanie h = h mm b mm f mm l mm l2 maks mm Płytka obracana JS EUR KO SCLC 22 F09 - lewy CC..09T3.. 5,00 D SCLC 22 F09 - prawy CC..09T3.. 5,00 D SCLC 66 H09 - lewy CC..09T3.. 52,00 D SCLC 66 H09 - prawy CC..09T3.. 52,00 D SCLC 2020 K2-M-A - lewy CC ,50 D SCLC 2020 K2-M-A - prawy CC ,50 D SCLC 2525 M2-M-A - lewy CC ,00 D SCLC 2525 M2-M-A - prawa CC ,00 D228 Części zamienne do noża tokarskiego do obtaczania SCLC 95 Nr art. Wykonanie h = h mm JS EUR KO Śruba mocująca US ,25 A Śruba mocująca ,35 A Podkładka SCN ,45 A Tulejka gwintowana MS ,95 A Wkrętak SW ,5 B Wkrętak T5 3,6 L002 Płytka wieloostrzowa CCMT geometria łamacza wióra NF do obróbki dokładnej CCMT 09T304E-NF NWP30 (P5-P30) 9,7 9,525 3,97 4,4 0,4 0 4,80 C CCMT 09T308E-NF NWP30 (P5-P30) 9,7 9,525 3,97 4,4 0,8 0 4,80 C CCMT 20404E-NF NWC30 (P5-P30) 2,9 2,7 4,76 5,5 0,4 0 6,90 C CCMT 20408E-NF NWC30 (P5-P30) 2,9 2,7 4,76 5,5 0,8 0 6,90 C227 Płytka wieloostrzowa CCMT geometria łamacza wióra NM do obróbki od średniodokładnej do dokładnej CCMT 09T304E-NM NWC30 (P5-P30) 9,7 9,525 3,97 4,4 0,4 0 4,80 C CCMT 09T308E-NM NWC30 (P5-P30) 9,7 9,525 3,97 4,4 0,8 0 4,95 C CCMT 09T304E-NM NWC30 (P25-35) 6,4 6,350 2,38 2,8 0,4 0 4,65 C CCMT 09T308E-NM NWC30 (P25-35) 9,7 9,525 3,97 4,4 0,8 0 4,65 C CCMT 20404E-NM NWC30 (P5-P30) 2,9 2,7 4,76 5,5 0,4 0 6,90 C CCMT 20408E-NM NWC30 (P5-P30) 2,9 2,7 4,76 5,5 0,8 0 6,90 C227 Płytka wieloostrzowa CCGT geometria łamacza wióra ALU do obróbki aluminium CCGT09T304F-ALU NWU7 (N0-N20) 9,7 9,525 3,97 4,4 0,4 0 7,25 C CCGT09T308F-ALU NWU7 (N0-N20) 9,7 9,525 3,97 4,4 0,8 0 7,60 C CCGT20404F-ALU NWU7 (N0-N20) 2,9 2,7 4,76 5,5 0,4 0 8,50 C CCGT20408F-ALU NWU7 (N0-N20) 2,9 2,7 4,76 5,5 0,8 0 8,50 C227 / 87

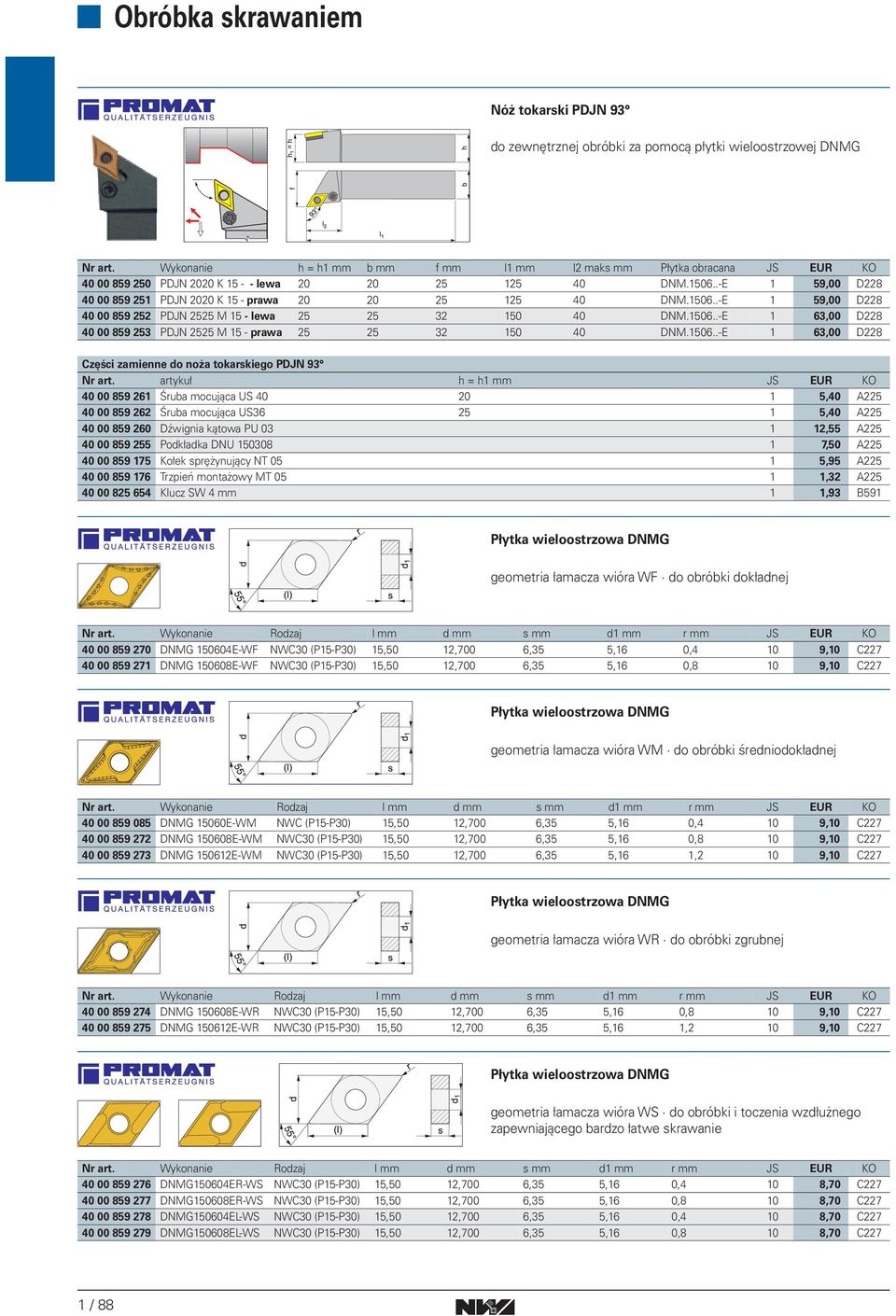

14 Nóż tokarski PDJN 93 do zewnętrznej obróbki za pomocą płytki wieloostrzowej DNMG Nr art. Wykonanie h = h mm b mm f mm l mm l2 maks mm Płytka obracana JS EUR KO PDJN 2020 K lewa DNM E 59,00 D PDJN 2020 K 5 - prawa DNM E 59,00 D PDJN 2525 M 5 - lewa DNM E 63,00 D PDJN 2525 M 5 - prawa DNM E 63,00 D228 Części zamienne do noża tokarskiego PDJN 93 Nr art. artykuł h = h mm JS EUR KO Śruba mocująca US ,40 A Śruba mocująca US ,40 A Dźwignia kątowa PU 03 2,55 A Podkładka DNU ,50 A Kołek sprężynujący NT 05 5,95 A Trzpień montażowy MT 05,32 A Klucz SW 4 mm,93 B59 Płytka wieloostrzowa DNMG geometria łamacza wióra WF do obróbki dokładnej DNMG 50604E-WF NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,4 0 9,0 C DNMG 50608E-WF NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,8 0 9,0 C227 Płytka wieloostrzowa DNMG geometria łamacza wióra WM do obróbki średniodokładnej DNMG 5060E-WM NWC (P5-P30) 5,50 2,700 6,35 5,6 0,4 0 9,0 C DNMG 50608E-WM NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,8 0 9,0 C DNMG 5062E-WM NWC30 (P5-P30) 5,50 2,700 6,35 5,6,2 0 9,0 C227 Płytka wieloostrzowa DNMG geometria łamacza wióra WR do obróbki zgrubnej DNMG 50608E-WR NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,8 0 9,0 C DNMG 5062E-WR NWC30 (P5-P30) 5,50 2,700 6,35 5,6,2 0 9,0 C227 Płytka wieloostrzowa DNMG geometria łamacza wióra WS do obróbki i toczenia wzdłużnego zapewniającego bardzo łatwe skrawanie DNMG50604ER-WS NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,4 0 8,70 C DNMG50608ER-WS NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,8 0 8,70 C DNMG50604EL-WS NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,4 0 8,70 C DNMG50608EL-WS NWC30 (P5-P30) 5,50 2,700 6,35 5,6 0,8 0 8,70 C227 / 88

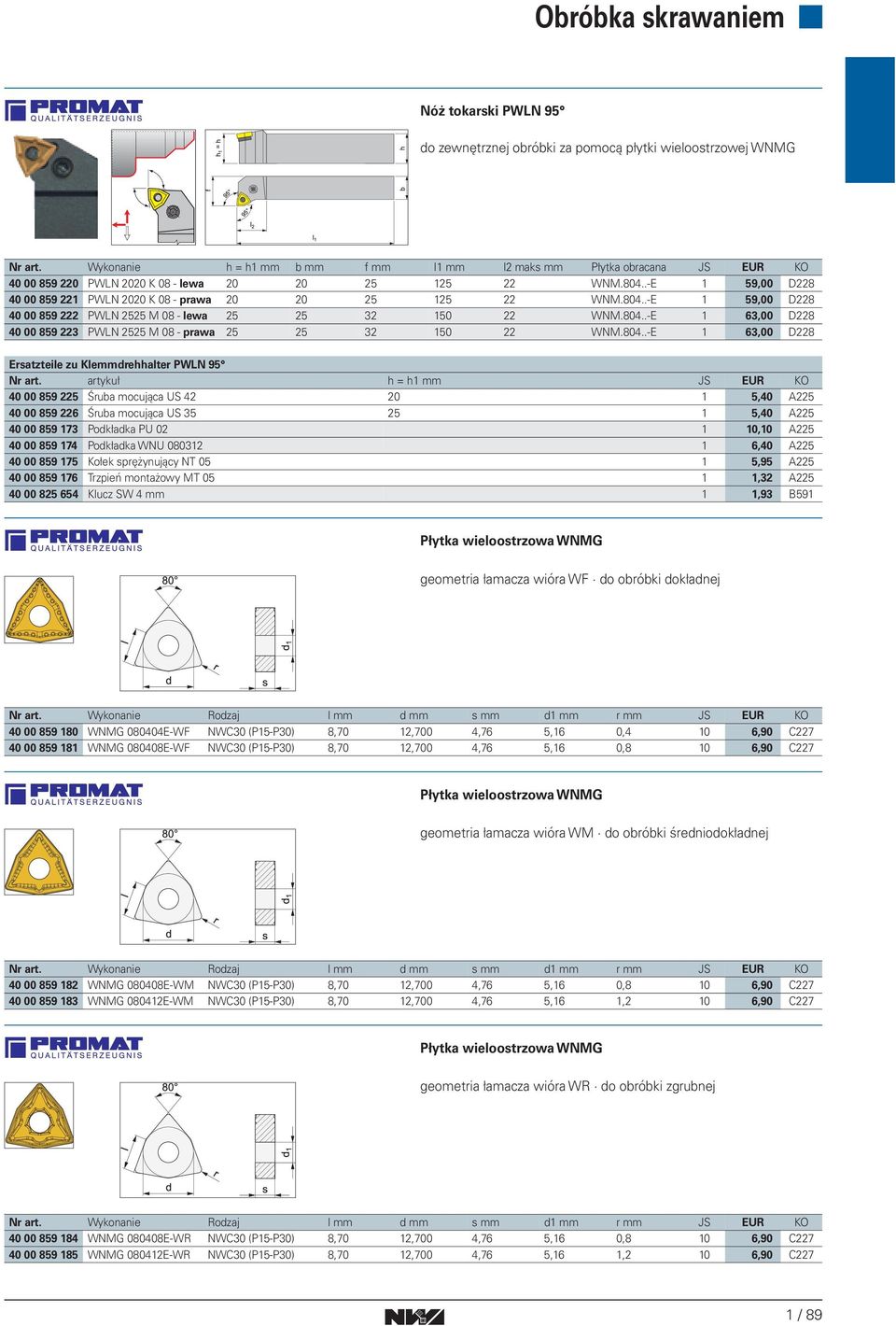

15 Nóż tokarski PWLN 95 do zewnętrznej obróbki za pomocą płytki wieloostrzowej WNMG Nr art. Wykonanie h = h mm b mm f mm l mm l2 maks mm Płytka obracana JS EUR KO PWLN 2020 K 08 - lewa WNM E 59,00 D PWLN 2020 K 08 - prawa WNM E 59,00 D PWLN 2525 M 08 - lewa WNM E 63,00 D PWLN 2525 M 08 - prawa WNM E 63,00 D228 Ersatzteile zu Klemmdrehhalter PWLN 95 Nr art. artykuł h = h mm JS EUR KO Śruba mocująca US ,40 A Śruba mocująca US ,40 A Podkładka PU 02 0,0 A Podkładka WNU ,40 A Kołek sprężynujący NT 05 5,95 A Trzpień montażowy MT 05,32 A Klucz SW 4 mm,93 B59 Płytka wieloostrzowa WNMG geometria łamacza wióra WF do obróbki dokładnej WNMG E-WF NWC30 (P5-P30) 8,70 2,700 4,76 5,6 0,4 0 6,90 C WNMG E-WF NWC30 (P5-P30) 8,70 2,700 4,76 5,6 0,8 0 6,90 C227 Płytka wieloostrzowa WNMG geometria łamacza wióra WM do obróbki średniodokładnej WNMG E-WM NWC30 (P5-P30) 8,70 2,700 4,76 5,6 0,8 0 6,90 C WNMG 08042E-WM NWC30 (P5-P30) 8,70 2,700 4,76 5,6,2 0 6,90 C227 Płytka wieloostrzowa WNMG geometria łamacza wióra WR do obróbki zgrubnej WNMG E-WR NWC30 (P5-P30) 8,70 2,700 4,76 5,6 0,8 0 6,90 C WNMG 08042E-WR NWC30 (P5-P30) 8,70 2,700 4,76 5,6,2 0 6,90 C227 / 89

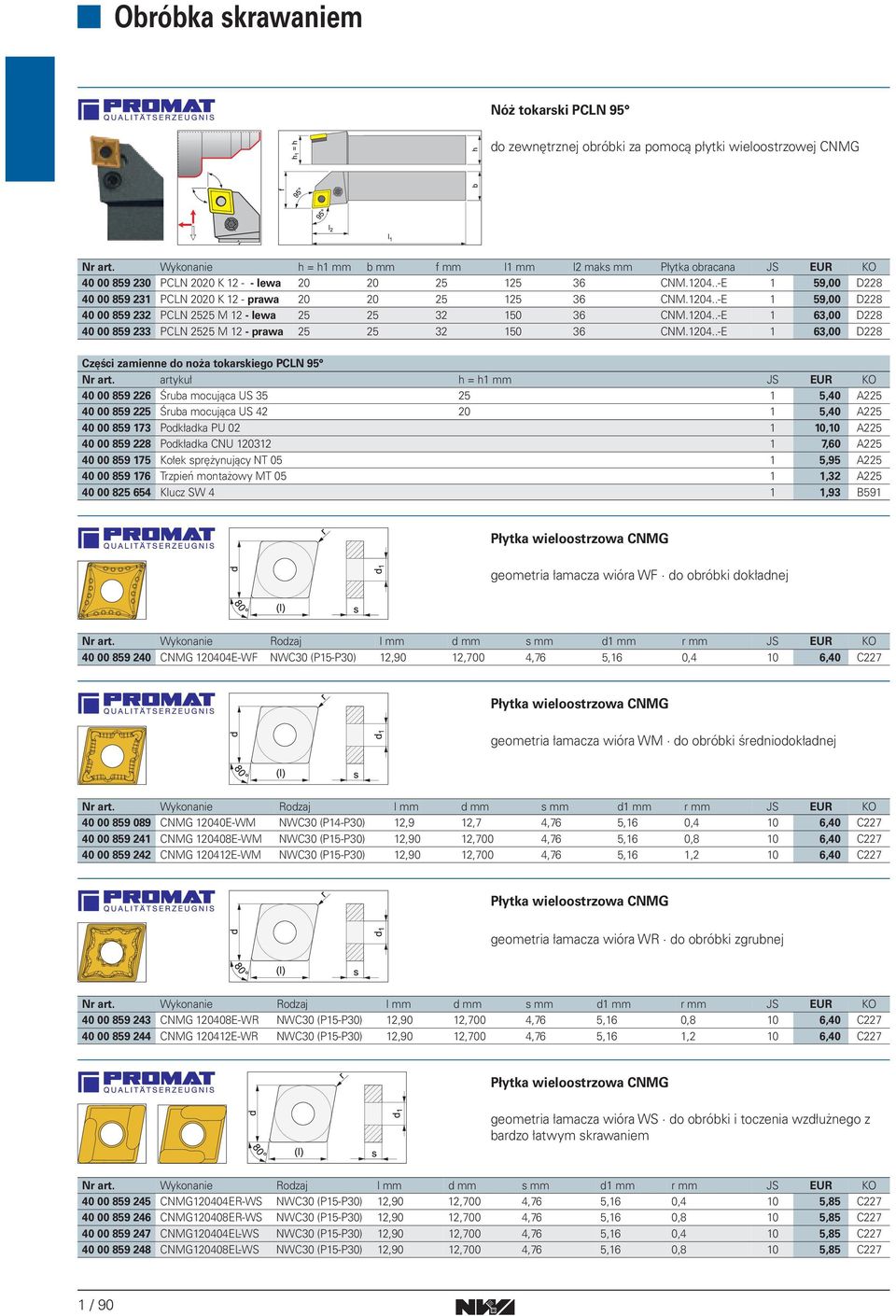

16 Nóż tokarski PCLN 95 do zewnętrznej obróbki za pomocą płytki wieloostrzowej CNMG Nr art. Wykonanie h = h mm b mm f mm l mm l2 maks mm Płytka obracana JS EUR KO PCLN 2020 K lewa CNM E 59,00 D PCLN 2020 K 2 - prawa CNM E 59,00 D PCLN 2525 M 2 - lewa CNM E 63,00 D PCLN 2525 M 2 - prawa CNM E 63,00 D228 Części zamienne do noża tokarskiego PCLN 95 Nr art. artykuł h = h mm JS EUR KO Śruba mocująca US ,40 A Śruba mocująca US ,40 A Podkładka PU 02 0,0 A Podkładka CNU ,60 A Kołek sprężynujący NT 05 5,95 A Trzpień montażowy MT 05,32 A Klucz SW 4,93 B59 Płytka wieloostrzowa CNMG geometria łamacza wióra WF do obróbki dokładnej CNMG 20404E-WF NWC30 (P5-P30) 2,90 2,700 4,76 5,6 0,4 0 6,40 C227 Płytka wieloostrzowa CNMG geometria łamacza wióra WM do obróbki średniodokładnej CNMG 2040E-WM NWC30 (P4-P30) 2,9 2,7 4,76 5,6 0,4 0 6,40 C CNMG 20408E-WM NWC30 (P5-P30) 2,90 2,700 4,76 5,6 0,8 0 6,40 C CNMG 2042E-WM NWC30 (P5-P30) 2,90 2,700 4,76 5,6,2 0 6,40 C227 Płytka wieloostrzowa CNMG geometria łamacza wióra WR do obróbki zgrubnej CNMG 20408E-WR NWC30 (P5-P30) 2,90 2,700 4,76 5,6 0,8 0 6,40 C CNMG 2042E-WR NWC30 (P5-P30) 2,90 2,700 4,76 5,6,2 0 6,40 C227 Płytka wieloostrzowa CNMG geometria łamacza wióra WS do obróbki i toczenia wzdłużnego z bardzo łatwym skrawaniem CNMG20404ER-WS NWC30 (P5-P30) 2,90 2,700 4,76 5,6 0,4 0 5,85 C CNMG20408ER-WS NWC30 (P5-P30) 2,90 2,700 4,76 5,6 0,8 0 5,85 C CNMG20404EL-WS NWC30 (P5-P30) 2,90 2,700 4,76 5,6 0,4 0 5,85 C CNMG20408EL-WS NWC30 (P5-P30) 2,90 2,700 4,76 5,6 0,8 0 5,85 C227 / 90

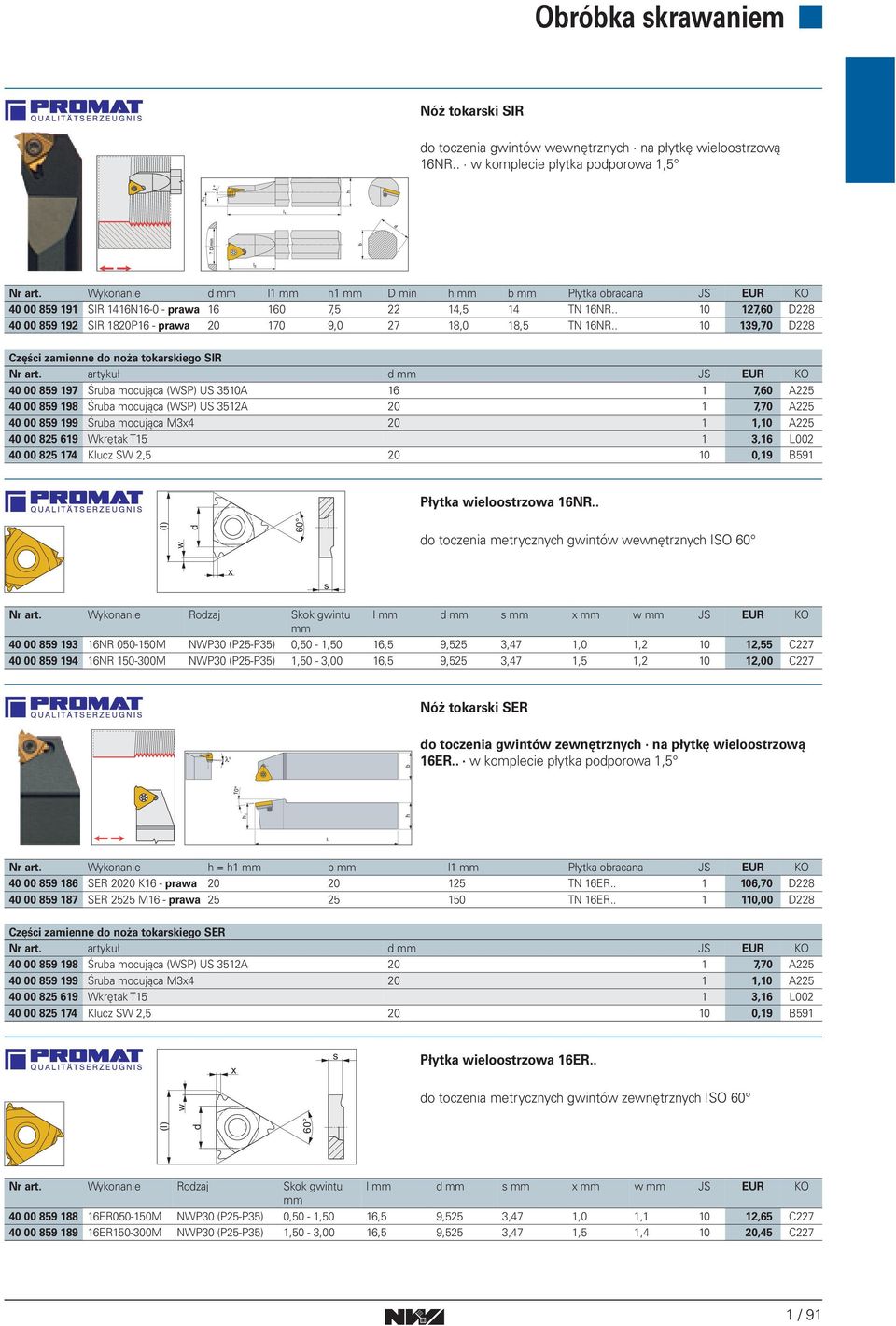

17 Nóż tokarski SIR do toczenia gwintów wewnętrznych na płytkę wieloostrzową 6NR.. w komplecie płytka podporowa,5 Nr art. Wykonanie d mm l mm h mm D min h mm b mm Płytka obracana JS EUR KO SIR 46N6-0 - prawa ,5 22 4,5 4 TN 6NR ,60 D SIR 820P6 - prawa ,0 27 8,0 8,5 TN 6NR ,70 D228 Części zamienne do noża tokarskiego SIR Nr art. artykuł d mm JS EUR KO Śruba mocująca (WSP) US 350A 6 7,60 A Śruba mocująca (WSP) US 352A 20 7,70 A Śruba mocująca M3x4 20,0 A Wkrętak T5 3,6 L Klucz SW 2, ,9 B59 Płytka wieloostrzowa 6NR.. (l) w d 60 do toczenia metrycznych gwintów wewnętrznych ISO 60 x s Nr art. Wykonanie Rodzaj Skok gwintu l mm d mm s mm x mm w mm JS EUR KO mm NR M NWP30 (P25-P35) 0,50 -,50 6,5 9,525 3,47,0,2 0 2,55 C NR M NWP30 (P25-P35),50-3,00 6,5 9,525 3,47,5,2 0 2,00 C227 Nóż tokarski SER do toczenia gwintów zewnętrznych na płytkę wieloostrzową 6ER.. w komplecie płytka podporowa,5 Nr art. Wykonanie h = h mm b mm l mm Płytka obracana JS EUR KO SER 2020 K6 - prawa TN 6ER.. 06,70 D SER 2525 M6 - prawa TN 6ER.. 0,00 D228 Części zamienne do noża tokarskiego SER Nr art. artykuł d mm JS EUR KO Śruba mocująca (WSP) US 352A 20 7,70 A Śruba mocująca M3x4 20,0 A Wkrętak T5 3,6 L Klucz SW 2, ,9 B59 x s Płytka wieloostrzowa 6ER.. (l) d 60 w do toczenia metrycznych gwintów zewnętrznych ISO 60 Nr art. Wykonanie Rodzaj Skok gwintu l mm d mm s mm x mm w mm JS EUR KO mm ER050-50M NWP30 (P25-P35) 0,50 -,50 6,5 9,525 3,47,0, 0 2,65 C ER50-300M NWP30 (P25-P35),50-3,00 6,5 9,525 3,47,5,4 0 20,45 C227 / 9

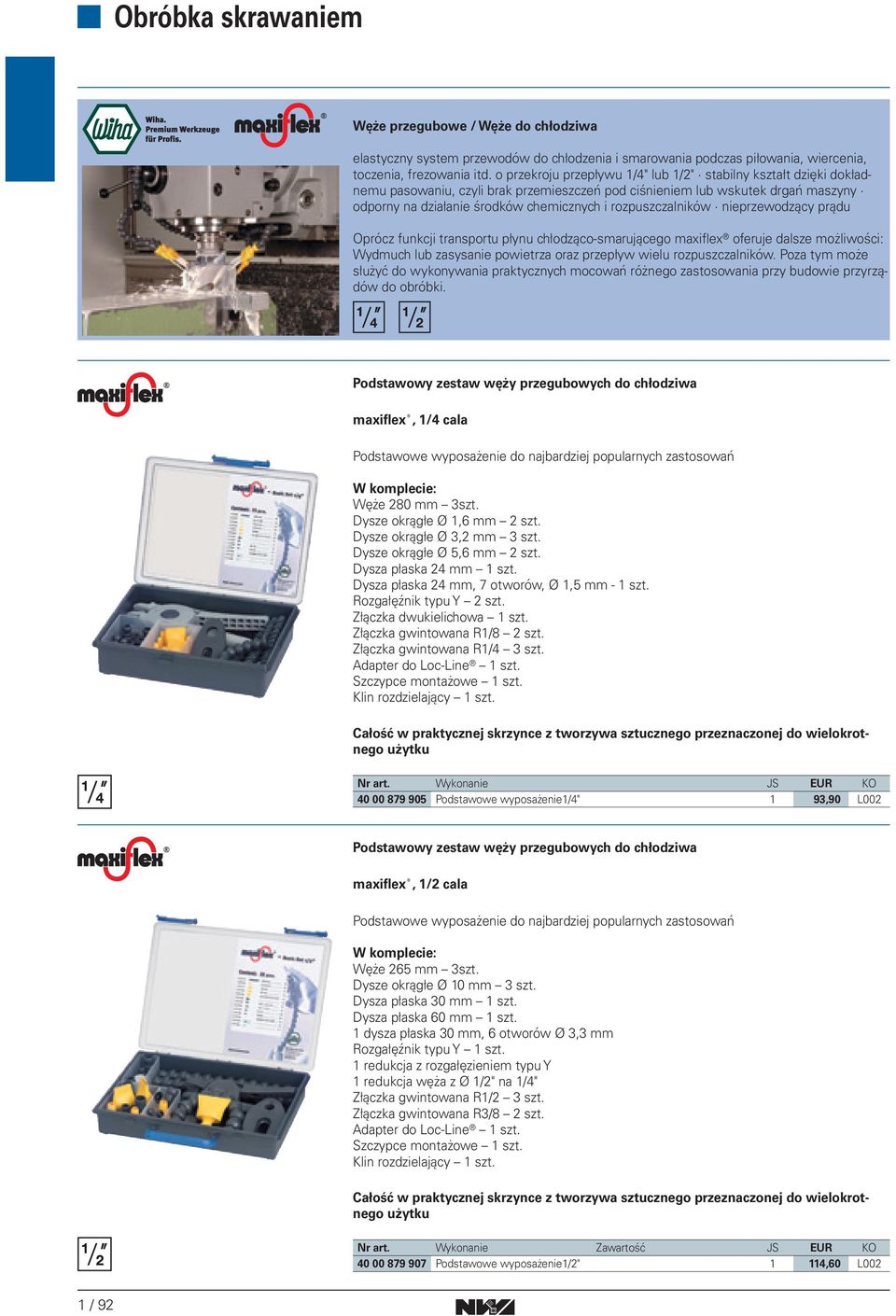

18 Węże przegubowe / Węże do chłodziwa elastyczny system przewodów do chłodzenia i smarowania podczas piłowania, wiercenia, toczenia, frezowania itd. o przekroju przepływu /4" lub /2" stabilny kształt dzięki dokładnemu pasowaniu, czyli brak przemieszczeń pod ciśnieniem lub wskutek drgań maszyny odporny na działanie środków chemicznych i rozpuszczalników nieprzewodzący prądu Oprócz funkcji transportu płynu chłodząco-smarującego maxiflex oferuje dalsze możliwości: Wydmuch lub zasysanie powietrza oraz przepływ wielu rozpuszczalników. Poza tym może służyć do wykonywania praktycznych mocowań różnego zastosowania przy budowie przyrządów do obróbki. Podstawowy zestaw węży przegubowych do chłodziwa maxiflex, /4 cala Podstawowe wyposażenie do najbardziej popularnych zastosowań W komplecie: Węże 280 mm 3szt. Dysze okrągłe Ø,6 mm 2 szt. Dysze okrągłe Ø 3,2 mm 3 szt. Dysze okrągłe Ø 5,6 mm 2 szt. Dysza płaska 24 mm szt. Dysza płaska 24 mm, 7 otworów, Ø,5 mm - szt. Rozgałęźnik typu Y 2 szt. Złączka dwukielichowa szt. Złączka gwintowana R/8 2 szt. Złączka gwintowana R/4 3 szt. Adapter do Loc-Line szt. Szczypce montażowe szt. Klin rozdzielający szt. Całość w praktycznej skrzynce z tworzywa sztucznego przeznaczonej do wielokrotnego użytku Nr art. Wykonanie JS EUR KO Podstawowe wyposażenie/4" 93,90 L002 Podstawowy zestaw węży przegubowych do chłodziwa maxiflex, /2 cala Podstawowe wyposażenie do najbardziej popularnych zastosowań W komplecie: Węże 265 mm 3szt. Dysze okrągłe Ø 0 mm 3 szt. Dysza płaska 30 mm szt. Dysza płaska 60 mm szt. dysza płaska 30 mm, 6 otworów Ø 3,3 mm Rozgałęźnik typu Y szt. redukcja z rozgałęzieniem typu Y redukcja węża z Ø /2" na /4" Złączka gwintowana R/2 3 szt. Złączka gwintowana R3/8 2 szt. Adapter do Loc-Line szt. Szczypce montażowe szt. Klin rozdzielający szt. Całość w praktycznej skrzynce z tworzywa sztucznego przeznaczonej do wielokrotnego użytku Nr art. Wykonanie Zawartość JS EUR KO Podstawowe wyposażenie/2" 4,60 L002 / 92

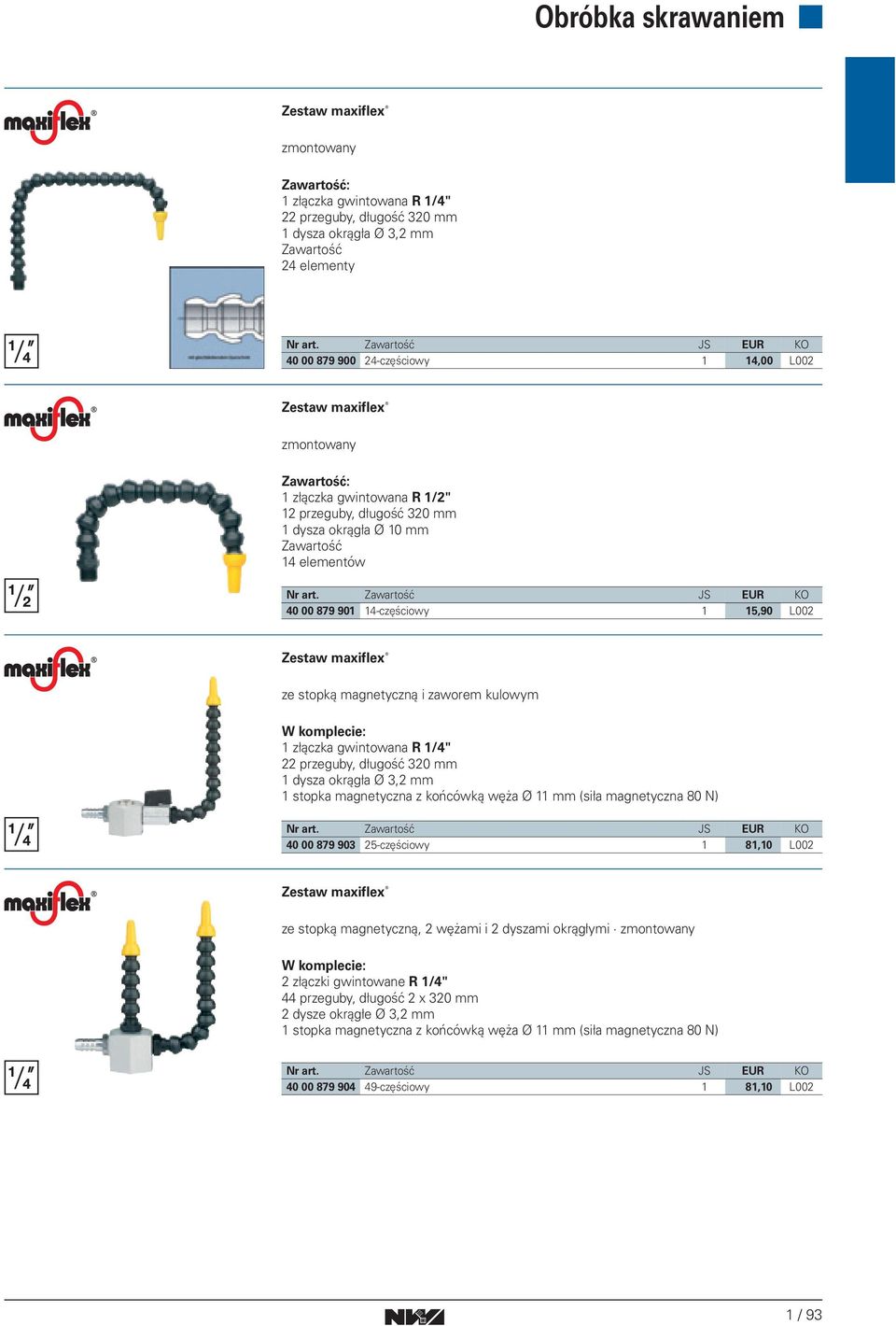

19 Zestaw maxiflex zmontowany Zawartość: złączka gwintowana R /4" 22 przeguby, długość 320 mm dysza okrągła Ø 3,2 mm Zawartość 24 elementy Nr art. Zawartość JS EUR KO częściowy 4,00 L002 Zestaw maxiflex zmontowany Zawartość: złączka gwintowana R /2" 2 przeguby, długość 320 mm dysza okrągła Ø 0 mm Zawartość 4 elementów Nr art. Zawartość JS EUR KO częściowy 5,90 L002 Zestaw maxiflex ze stopką magnetyczną i zaworem kulowym W komplecie: złączka gwintowana R /4" 22 przeguby, długość 320 mm dysza okrągła Ø 3,2 mm stopka magnetyczna z końcówką węża Ø mm (siła magnetyczna 80 N) Nr art. Zawartość JS EUR KO częściowy 8,0 L002 Zestaw maxiflex ze stopką magnetyczną, 2 wężami i 2 dyszami okrągłymi zmontowany W komplecie: 2 złączki gwintowane R /4" 44 przeguby, długość 2 x 320 mm 2 dysze okrągłe Ø 3,2 mm stopka magnetyczna z końcówką węża Ø mm (siła magnetyczna 80 N) Nr art. Zawartość JS EUR KO częściowy 8,0 L002 / 93

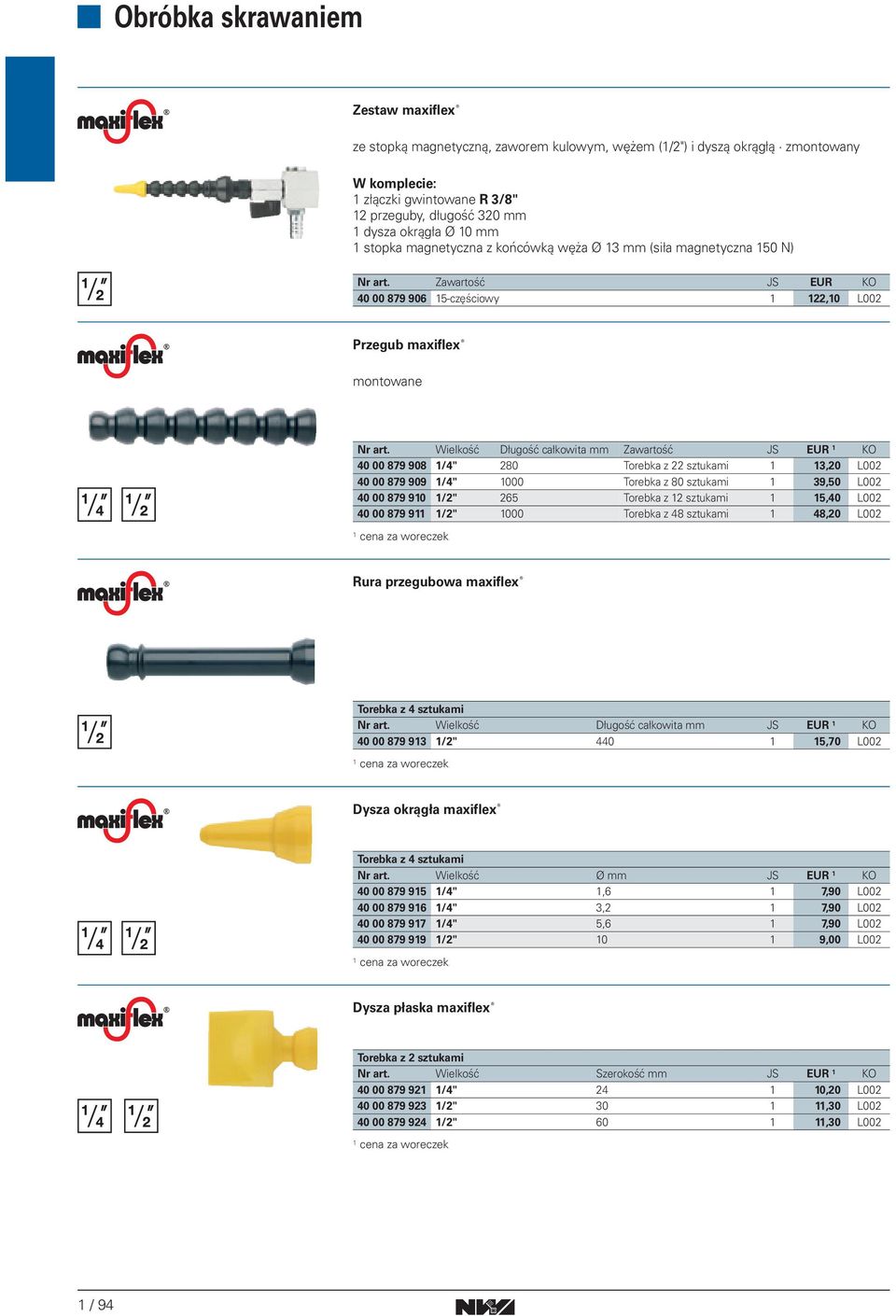

20 Zestaw maxiflex ze stopką magnetyczną, zaworem kulowym, wężem (/2") i dyszą okrągłą zmontowany W komplecie: złączki gwintowane R 3/8" 2 przeguby, długość 320 mm dysza okrągła Ø 0 mm stopka magnetyczna z końcówką węża Ø 3 mm (siła magnetyczna 50 N) Nr art. Zawartość JS EUR KO częściowy 22,0 L002 Przegub maxiflex montowane Nr art. Wielkość Długość całkowita mm Zawartość JS EUR KO /4" 280 Torebka z 22 sztukami 3,20 L /4" 000 Torebka z 80 sztukami 39,50 L /2" 265 Torebka z 2 sztukami 5,40 L /2" 000 Torebka z 48 sztukami 48,20 L002 Rura przegubowa maxiflex Torebka z 4 sztukami Nr art. Wielkość Długość całkowita mm JS EUR KO /2" 440 5,70 L002 Dysza okrągła maxiflex Torebka z 4 sztukami Nr art. Wielkość Ø mm JS EUR KO /4",6 7,90 L /4" 3,2 7,90 L /4" 5,6 7,90 L /2" 0 9,00 L002 Dysza płaska maxiflex Torebka z 2 sztukami Nr art. Wielkość Szerokość mm JS EUR KO /4" 24 0,20 L /2" 30,30 L /2" 60,30 L002 / 94

21 Dysza płaska maxiflex Torebka z 2 sztukami Nr art. Wielkość Wykonanie Szerokość mm JS EUR KO /4" 7 otworów 24 0,20 L /2" 6 otworów 30,30 L002 Dysza kątowa maxiflex Torebka z 4 sztukami Nr art. Wielkość Ø mm JS EUR KO /4",6 9,00 L /4" 3,2 9,00 L /4" 5,6 9,00 L /2" 7,0,30 L /2" 0,30 L002 Dysza kątowa wielootworowa do chłodziwa maxiflex Torebka z 2 sztukami Nr art. Wielkość Wykonanie JS EUR KO /4" 7 otworów 8,20 L /2" 8 otworów 0,50 L002 Złączka dwukielichowa maxiflex Torebka z 4 sztukami Nr art. Wielkość JS EUR KO /4",30 L /2" 3,20 L002 Dwuzłączka maxiflex Torebka z 4 sztukami Nr art. Wielkość JS EUR KO /4",30 L /2" 3,20 L002 Złączka gwintowana maxiflex Torebka z 4 sztukami Nr art. Wielkość Wykonanie JS EUR KO /4 " R /8 9,00 L /4 " R /4 9,00 L /2 " R 3/8 9,90 L /2 " R /2 9,90 L002 Rozgałęzienie Y maxiflex Torebka z 2 sztukami Nr art. Wielkość JS EUR KO /4" 0,20 L /2",30 L002 / 95

22 Kształtka redukcyjna maxiflex /2" na /4" Torebka z 2 sztukami Nr art. JS EUR KO ,20 L002 Redukcja z rozgałęzieniem Y maxiflex /2" na /4" Torebka z 2 sztukami Nr art. JS EUR KO ,30 L002 Zawór odcinający maxiflex Torebka z 2 sztukami Nr art. Wielkość JS EUR KO /4" 6,0 L /2" 20,60 L002 Zawór kulowy maxiflex Nr art. Wielkość Wykonanie JS EUR KO /4" z gwintem zewnętrznym o rozm. /4" 2,00 L /2" z gwintem zewnętrznym o rozm. 3/8" 4,20 L002 Przejściówka maxiflex do LOC-LINE Flexi oraz ARIANA Cool-Line Torebka z 4 sztukami Nr art. Wielkość JS EUR KO /4" 9,00 L /2" 9,00 L002 Klin rozdzielający maxiflex do demontażu złączek węży Nr art. Wielkość JS EUR KO /4" 3,90 L /2" 5,05 L002 Szczypce montażowe maxiflex Nr art. Wielkość JS EUR KO /4" 2,90 L /2" 6,00 L002 / 96
