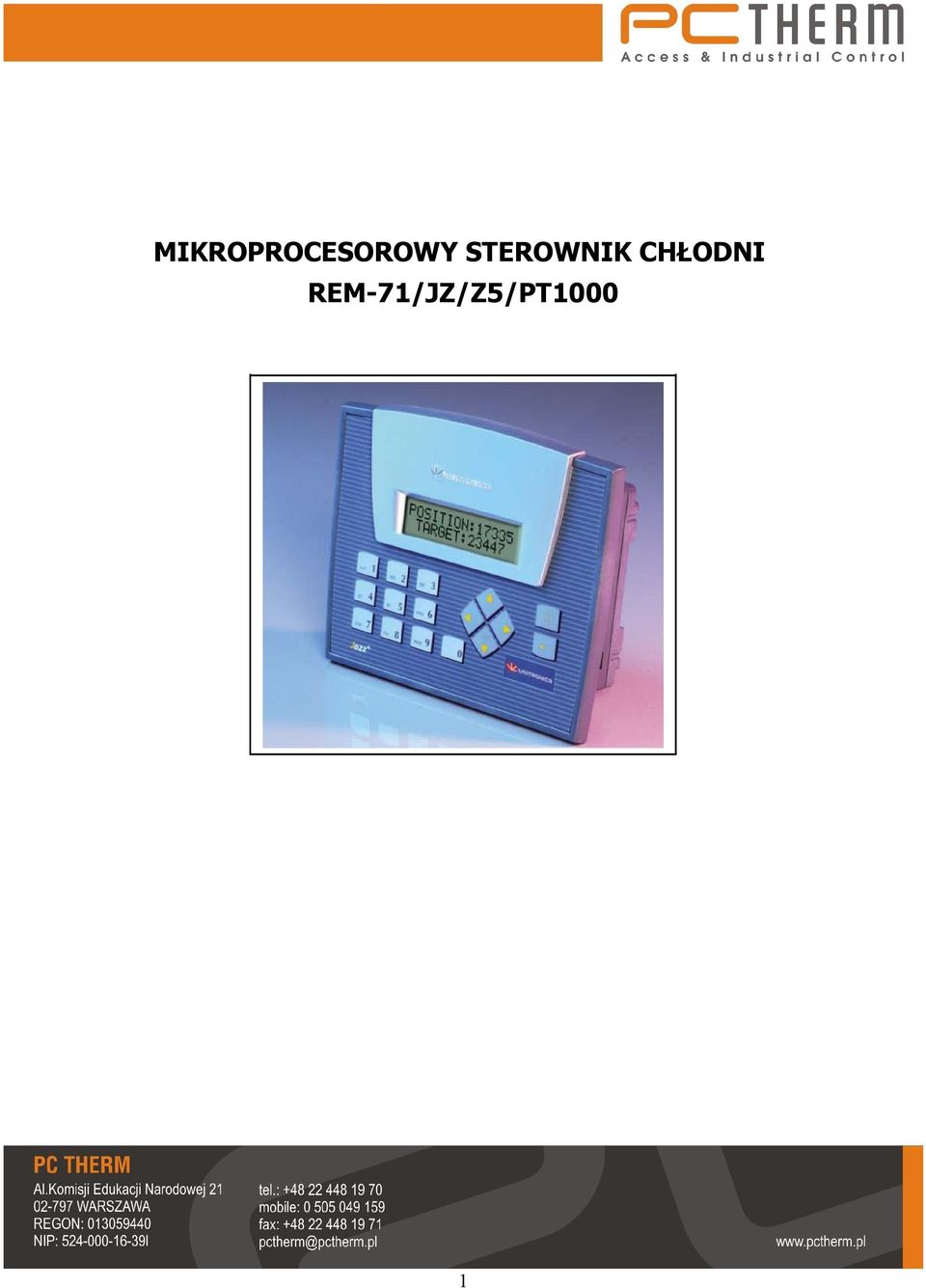

MIKROPROCESOROWY STEROWNIK CHŁODNI REM-71/JZ/Z5/PT1000

Transkrypt

1 MIKROPROCESOROWY STEROWNIK CHŁODNI REM-71/JZ/Z5/PT1000 1

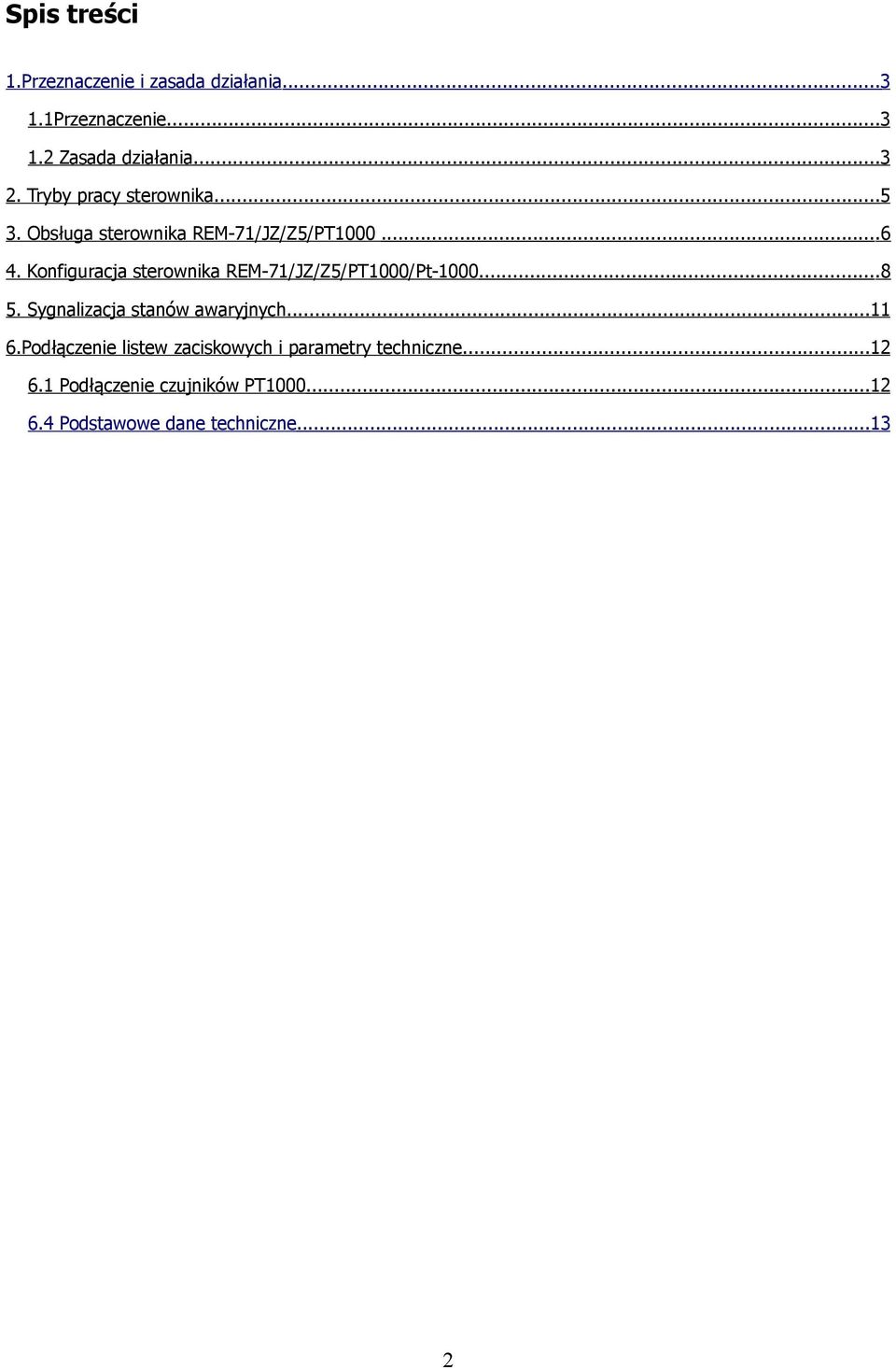

2 Spis treści 1.Przeznaczenie i zasada działania Przeznaczenie Zasada działania Tryby pracy sterownika Obsługa sterownika REM-71/JZ/Z5/PT Konfiguracja sterownika REM-71/JZ/Z5/PT1000/Pt Sygnalizacja stanów awaryjnych Podłączenie listew zaciskowych i parametry techniczne Podłączenie czujników PT Podstawowe dane techniczne

3 1.Przeznaczenie i zasada działania 1.1 Przeznaczenie REM-71/JZ/Z5/PT1000 (Rys.1.) jest urządzeniem służącym głównie do pomiaru i regulacji temperatury, oraz do sterowania procesem odtajania parowników w pomieszczeniach chłodni amoniakalnej. Może on zastąpić sterownik odtajania np. FROST MASTER FM-12 lub też sterownik trochę nowszej generacji REM-71, oraz miernik i regulator temperatury. REM-71/JZ/Z5/PT1000 umożliwia pomiary: temperatur w chłodni i w parowniku, czasów trwania podstawowych faz procesu sterowania, oraz daje możliwość zadawania wszystkich parametrów konfiguracji. Istnieje możliwość sprzężenia sterownika z drukarką lub z komputerem za pomocą portów RS232 i RS485. W urządzeniu tym dostępny jest również protokół transferu danych MODBUS. Wersja specjalna przystosowana jest do pracy w ujemnych temperaturach otoczenia. 1.2 Zasada działania REM-71/JZ/Z5/PT1000 posiada dwa główne tryby pracy OFF i On. W trybie wyłączenia OFF nie jest prowadzone sterowanie automatyczne. W trybie tym można jedynie dokonywać pomiarów oraz konfiguracji urządzenia. Przy odpowiednim połączeniu elektrycznym możliwe będzie również sterowanie ręczne temperaturą. W trybie sterowania On sterownik załącza przekaźniki automatycznie wg ustawionej konfiguracji. Sterownik posiada 5 przekaźnikowych wyjść sterujących: zasilanie, wentylator, ssanie, gorący gaz, wyrównanie. Regulacja ON/OFF temperatury w komorze chłodniczej z zadawaną histerezą i progami alarmowymi. Mieszanie powietrza dzięki cyklicznemu sterowaniu wentylatorów. Cykliczne odtajanie, kończone w momencie osiągnięcia zadanej maksymalnej temperatury w parowniku lub w momencie zliczenia maksymalnego czasu. Możliwość ręcznego rozpoczęcia i zakończenia cyklu odtajania w dowolnym momencie, przez naciśnięcie na 3s przycisku ODTAJANIE, co w przypadku sterownika REM-71/JZ/Z5/PT1000 jest przyciskiem nawigacyjnym dół. Gdy stosowany jest czujnik w parowniku, to odtajanie rozpoczyna się tylko wtedy, gdy temperatura w parowniku jest niższa od zadanej temperatury końca odtajania. Gdy stosowany jest dodatkowy czujnik rozpoczęcia odtajania, odtajanie uruchamiane 3

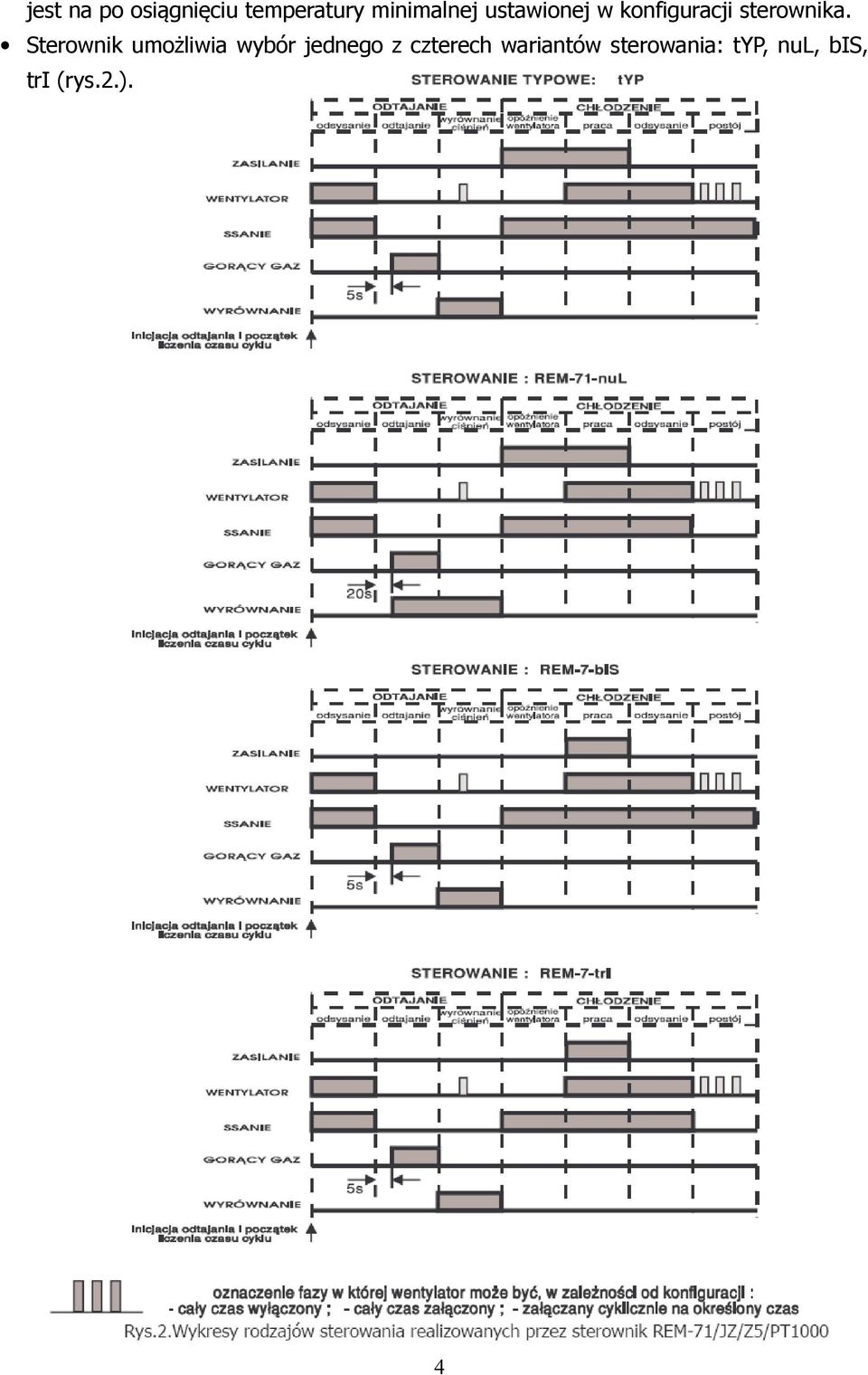

4 jest na po osiągnięciu temperatury minimalnej ustawionej w konfiguracji sterownika. Sterownik umożliwia wybór jednego z czterech wariantów sterowania: typ, nul, bis, tri (rys.2.). 4

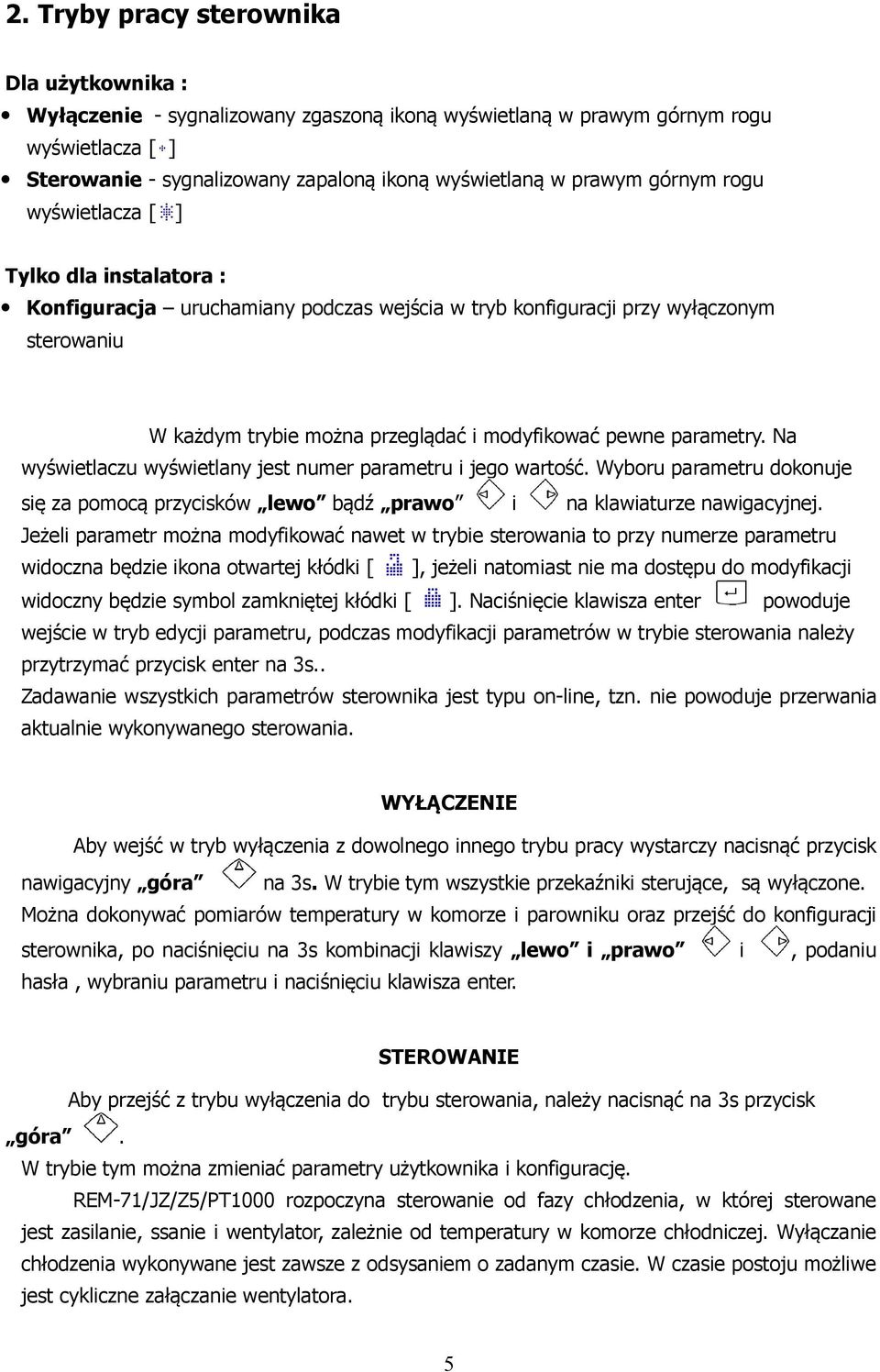

5 2. Tryby pracy sterownika Dla użytkownika : Wyłączenie - sygnalizowany zgaszoną ikoną wyświetlaną w prawym górnym rogu wyświetlacza [ ] Sterowanie - sygnalizowany zapaloną ikoną wyświetlaną w prawym górnym rogu wyświetlacza [ ] Tylko dla instalatora : Konfiguracja uruchamiany podczas wejścia w tryb konfiguracji przy wyłączonym sterowaniu W każdym trybie można przeglądać i modyfikować pewne parametry. Na wyświetlaczu wyświetlany jest numer parametru i jego wartość. Wyboru parametru dokonuje się za pomocą przycisków lewo bądź prawo i na klawiaturze nawigacyjnej. Jeżeli parametr można modyfikować nawet w trybie sterowania to przy numerze parametru widoczna będzie ikona otwartej kłódki [ ], jeżeli natomiast nie ma dostępu do modyfikacji widoczny będzie symbol zamkniętej kłódki [ ]. Naciśnięcie klawisza enter powoduje wejście w tryb edycji parametru, podczas modyfikacji parametrów w trybie sterowania należy przytrzymać przycisk enter na 3s.. Zadawanie wszystkich parametrów sterownika jest typu on-line, tzn. nie powoduje przerwania aktualnie wykonywanego sterowania. WYŁĄCZENIE Aby wejść w tryb wyłączenia z dowolnego innego trybu pracy wystarczy nacisnąć przycisk nawigacyjny góra na 3s. W trybie tym wszystkie przekaźniki sterujące, są wyłączone. Można dokonywać pomiarów temperatury w komorze i parowniku oraz przejść do konfiguracji sterownika, po naciśnięciu na 3s kombinacji klawiszy lewo i prawo i, podaniu hasła, wybraniu parametru i naciśnięciu klawisza enter. STEROWANIE Aby przejść z trybu wyłączenia do trybu sterowania, należy nacisnąć na 3s przycisk góra. W trybie tym można zmieniać parametry użytkownika i konfigurację. REM-71/JZ/Z5/PT1000 rozpoczyna sterowanie od fazy chłodzenia, w której sterowane jest zasilanie, ssanie i wentylator, zależnie od temperatury w komorze chłodniczej. Wyłączanie chłodzenia wykonywane jest zawsze z odsysaniem o zadanym czasie. W czasie postoju możliwe jest cykliczne załączanie wentylatora. 5

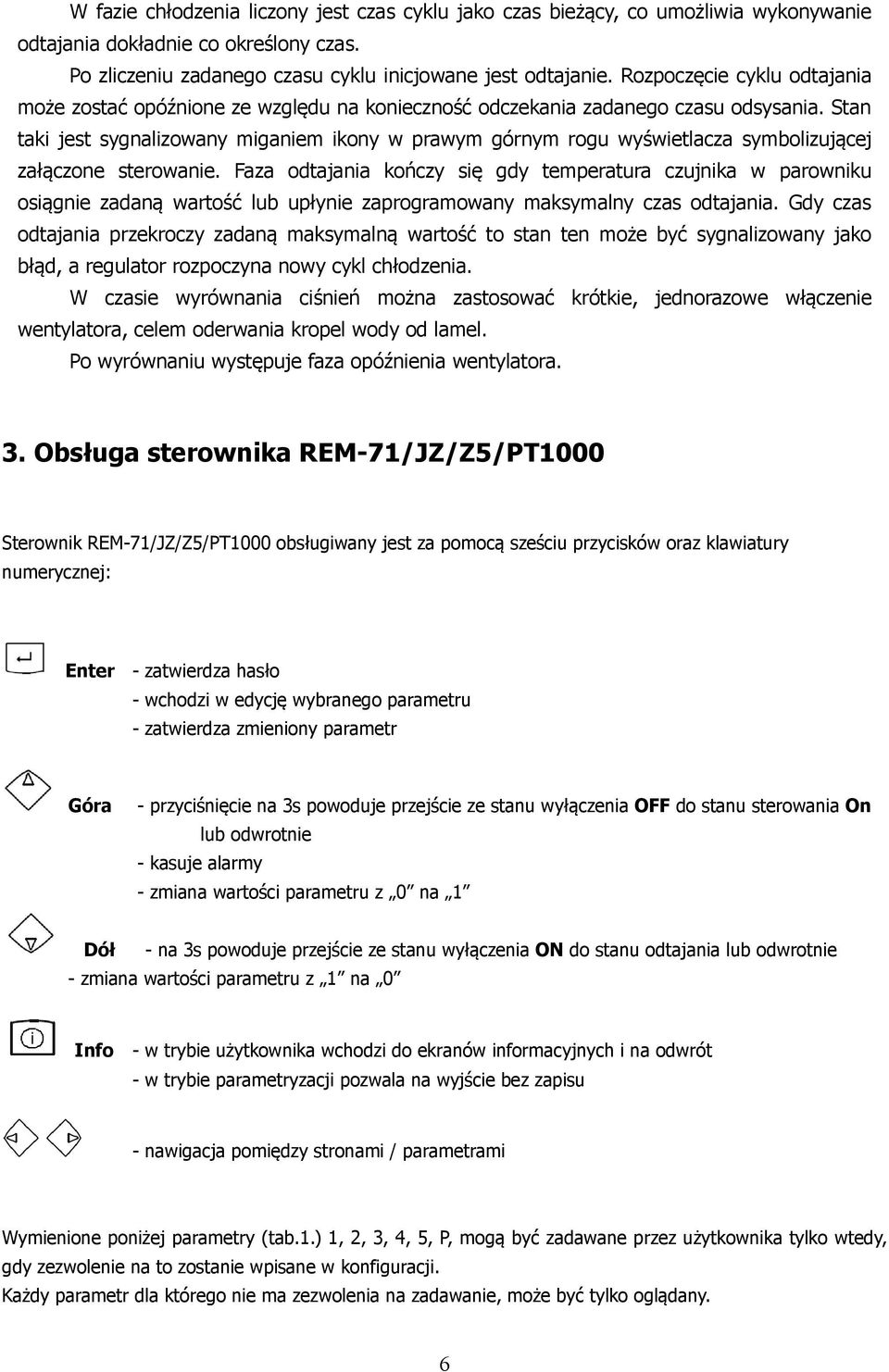

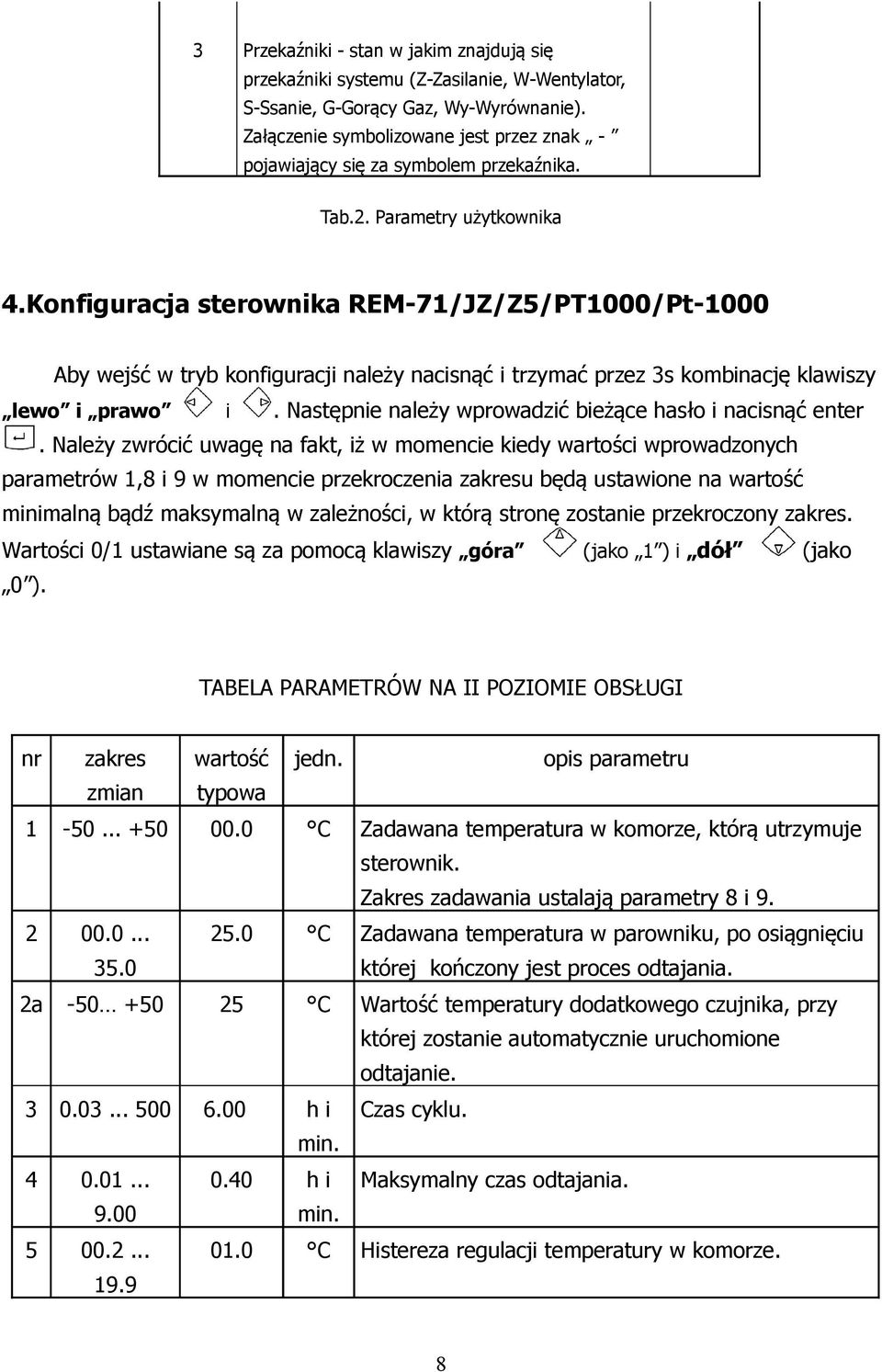

6 W fazie chłodzenia liczony jest czas cyklu jako czas bieżący, co umożliwia wykonywanie odtajania dokładnie co określony czas. Po zliczeniu zadanego czasu cyklu inicjowane jest odtajanie. Rozpoczęcie cyklu odtajania może zostać opóźnione ze względu na konieczność odczekania zadanego czasu odsysania. Stan taki jest sygnalizowany miganiem ikony w prawym górnym rogu wyświetlacza symbolizującej załączone sterowanie. Faza odtajania kończy się gdy temperatura czujnika w parowniku osiągnie zadaną wartość lub upłynie zaprogramowany maksymalny czas odtajania. Gdy czas odtajania przekroczy zadaną maksymalną wartość to stan ten może być sygnalizowany jako błąd, a regulator rozpoczyna nowy cykl chłodzenia. W czasie wyrównania ciśnień można zastosować krótkie, jednorazowe włączenie wentylatora, celem oderwania kropel wody od lamel. Po wyrównaniu występuje faza opóźnienia wentylatora. 3. Obsługa sterownika REM-71/JZ/Z5/PT1000 Sterownik REM-71/JZ/Z5/PT1000 obsługiwany jest za pomocą sześciu przycisków oraz klawiatury numerycznej: Enter - zatwierdza hasło - wchodzi w edycję wybranego parametru - zatwierdza zmieniony parametr Góra - przyciśnięcie na 3s powoduje przejście ze stanu wyłączenia OFF do stanu sterowania On lub odwrotnie - kasuje alarmy - zmiana wartości parametru z 0 na 1 Dół - na 3s powoduje przejście ze stanu wyłączenia ON do stanu odtajania lub odwrotnie - zmiana wartości parametru z 1 na 0 Info - w trybie użytkownika wchodzi do ekranów informacyjnych i na odwrót - w trybie parametryzacji pozwala na wyjście bez zapisu - nawigacja pomiędzy stronami / parametrami Wymienione poniżej parametry (tab.1.) 1, 2, 3, 4, 5, P, mogą być zadawane przez użytkownika tylko wtedy, gdy zezwolenie na to zostanie wpisane w konfiguracji. Każdy parametr dla którego nie ma zezwolenia na zadawanie, może być tylko oglądany. 6

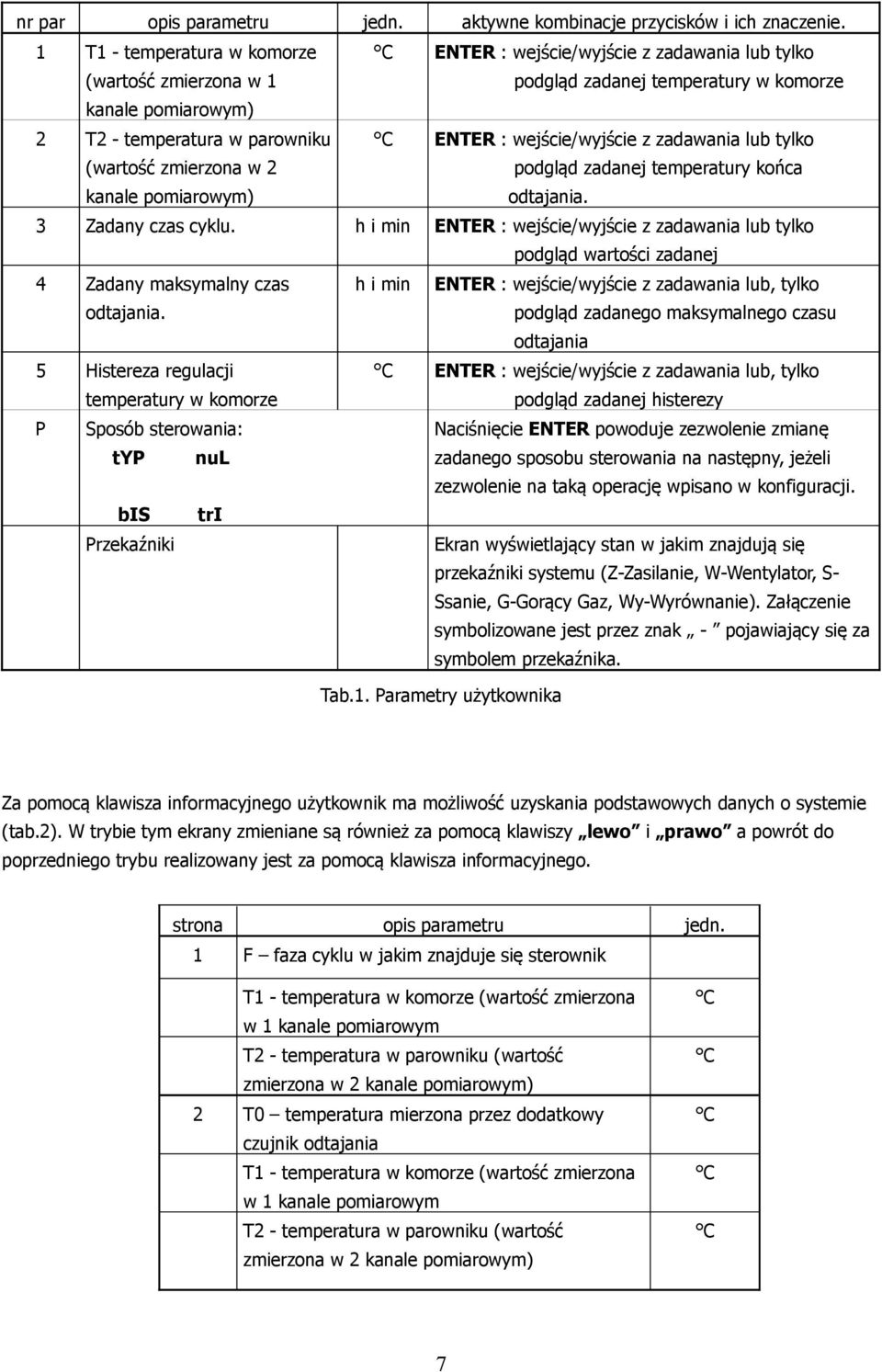

7 nr par opis parametru jedn. aktywne kombinacje przycisków i ich znaczenie. 1 T1 - temperatura w komorze (wartość zmierzona w 1 C ENTER : wejście/wyjście z zadawania lub tylko podgląd zadanej temperatury w komorze kanale pomiarowym) 2 T2 - temperatura w parowniku (wartość zmierzona w 2 kanale pomiarowym) C ENTER : wejście/wyjście z zadawania lub tylko podgląd zadanej temperatury końca odtajania. 3 Zadany czas cyklu. h i min ENTER : wejście/wyjście z zadawania lub tylko podgląd wartości zadanej 4 Zadany maksymalny czas odtajania. h i min ENTER : wejście/wyjście z zadawania lub, tylko podgląd zadanego maksymalnego czasu odtajania 5 Histereza regulacji temperatury w komorze C ENTER : wejście/wyjście z zadawania lub, tylko podgląd zadanej histerezy P Sposób sterowania: Naciśnięcie ENTER powoduje zezwolenie zmianę typ nul zadanego sposobu sterowania na następny, jeżeli zezwolenie na taką operację wpisano w konfiguracji. bis tri Przekaźniki Ekran wyświetlający stan w jakim znajdują się przekaźniki systemu (Z-Zasilanie, W-Wentylator, S- Ssanie, G-Gorący Gaz, Wy-Wyrównanie). Załączenie symbolizowane jest przez znak - pojawiający się za symbolem przekaźnika. Tab.1. Parametry użytkownika Za pomocą klawisza informacyjnego użytkownik ma możliwość uzyskania podstawowych danych o systemie (tab.2). W trybie tym ekrany zmieniane są również za pomocą klawiszy lewo i prawo a powrót do poprzedniego trybu realizowany jest za pomocą klawisza informacyjnego. strona opis parametru jedn. 1 F faza cyklu w jakim znajduje się sterownik T1 - temperatura w komorze (wartość zmierzona w 1 kanale pomiarowym T2 - temperatura w parowniku (wartość zmierzona w 2 kanale pomiarowym) 2 T0 temperatura mierzona przez dodatkowy czujnik odtajania T1 - temperatura w komorze (wartość zmierzona w 1 kanale pomiarowym T2 - temperatura w parowniku (wartość zmierzona w 2 kanale pomiarowym) C C C C C 7

8 3 Przekaźniki - stan w jakim znajdują się przekaźniki systemu (Z-Zasilanie, W-Wentylator, S-Ssanie, G-Gorący Gaz, Wy-Wyrównanie). Załączenie symbolizowane jest przez znak - pojawiający się za symbolem przekaźnika. Tab.2. Parametry użytkownika 4.Konfiguracja sterownika REM-71/JZ/Z5/PT1000/Pt-1000 Aby wejść w tryb konfiguracji należy nacisnąć i trzymać przez 3s kombinację klawiszy lewo i prawo i. Następnie należy wprowadzić bieżące hasło i nacisnąć enter. Należy zwrócić uwagę na fakt, iż w momencie kiedy wartości wprowadzonych parametrów 1,8 i 9 w momencie przekroczenia zakresu będą ustawione na wartość minimalną bądź maksymalną w zależności, w którą stronę zostanie przekroczony zakres. Wartości 0/1 ustawiane są za pomocą klawiszy góra (jako 1 ) i dół (jako 0 ). TABELA PARAMETRÓW NA II POZIOMIE OBSŁUGI nr zakres wartość jedn. opis parametru zmian typowa C Zadawana temperatura w komorze, którą utrzymuje sterownik. Zakres zadawania ustalają parametry 8 i C Zadawana temperatura w parowniku, po osiągnięciu której kończony jest proces odtajania. 2a C Wartość temperatury dodatkowego czujnika, przy której zostanie automatycznie uruchomione odtajanie h i Czas cyklu. min h i Maksymalny czas odtajania min C Histereza regulacji temperatury w komorze. 8

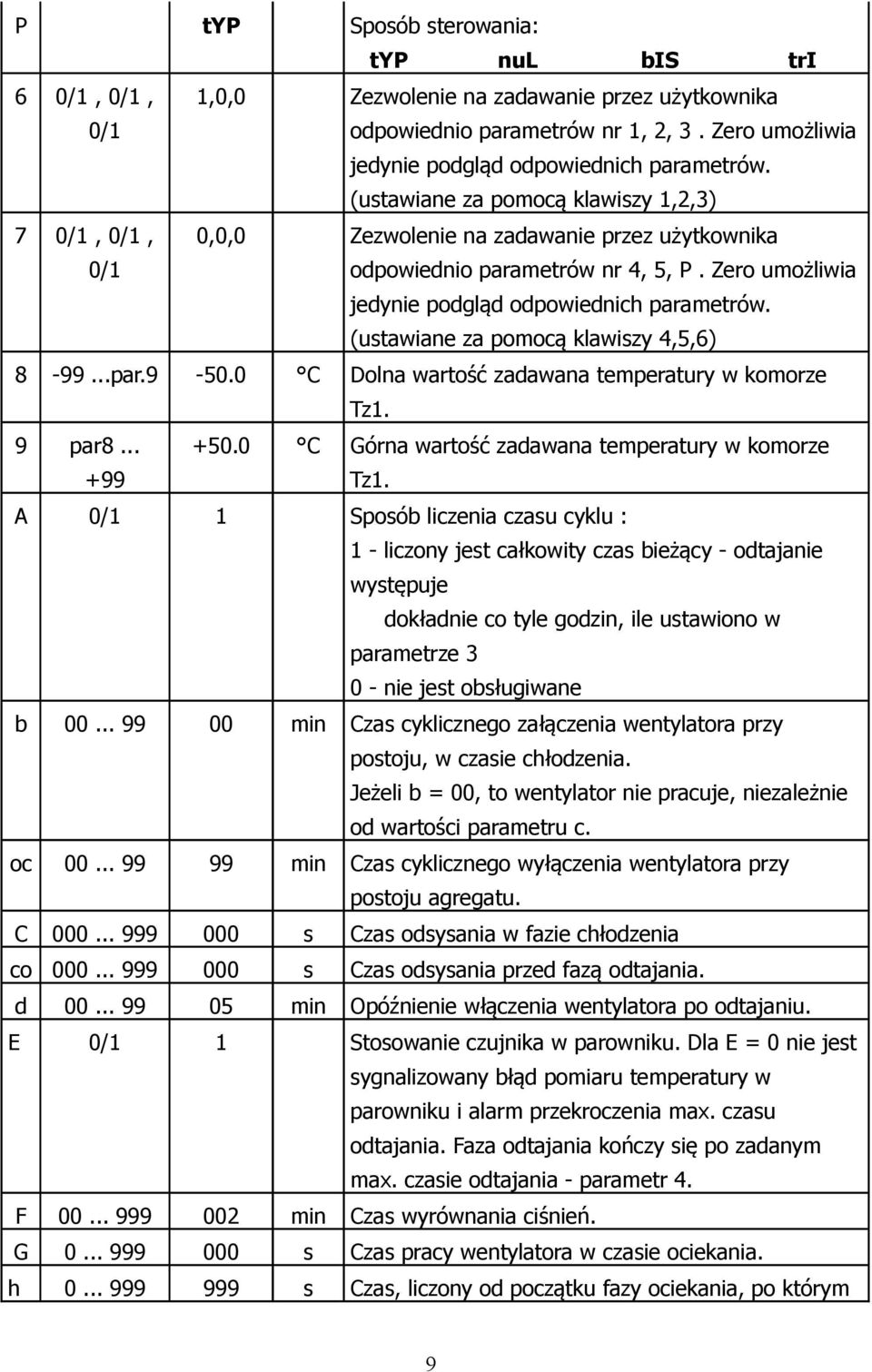

9 P typ Sposób sterowania: typ nul bis tri 6 0/1, 0/1, 0/1 1,0,0 Zezwolenie na zadawanie przez użytkownika odpowiednio parametrów nr 1, 2, 3. Zero umożliwia jedynie podgląd odpowiednich parametrów. (ustawiane za pomocą klawiszy 1,2,3) 7 0/1, 0/1, 0/1 0,0,0 Zezwolenie na zadawanie przez użytkownika odpowiednio parametrów nr 4, 5, P. Zero umożliwia jedynie podgląd odpowiednich parametrów. (ustawiane za pomocą klawiszy 4,5,6) par C Dolna wartość zadawana temperatury w komorze Tz1. 9 par C Górna wartość zadawana temperatury w komorze Tz1. A 0/1 1 Sposób liczenia czasu cyklu : 1 - liczony jest całkowity czas bieżący - odtajanie występuje dokładnie co tyle godzin, ile ustawiono w parametrze nie jest obsługiwane b min Czas cyklicznego załączenia wentylatora przy postoju, w czasie chłodzenia. Jeżeli b = 00, to wentylator nie pracuje, niezależnie od wartości parametru c. oc min Czas cyklicznego wyłączenia wentylatora przy postoju agregatu. C s Czas odsysania w fazie chłodzenia co s Czas odsysania przed fazą odtajania. d min Opóźnienie włączenia wentylatora po odtajaniu. E 0/1 1 Stosowanie czujnika w parowniku. Dla E = 0 nie jest sygnalizowany błąd pomiaru temperatury w parowniku i alarm przekroczenia max. czasu odtajania. Faza odtajania kończy się po zadanym max. czasie odtajania - parametr 4. F min Czas wyrównania ciśnień. G s Czas pracy wentylatora w czasie ociekania. h s Czas, liczony od początku fazy ociekania, po którym 9

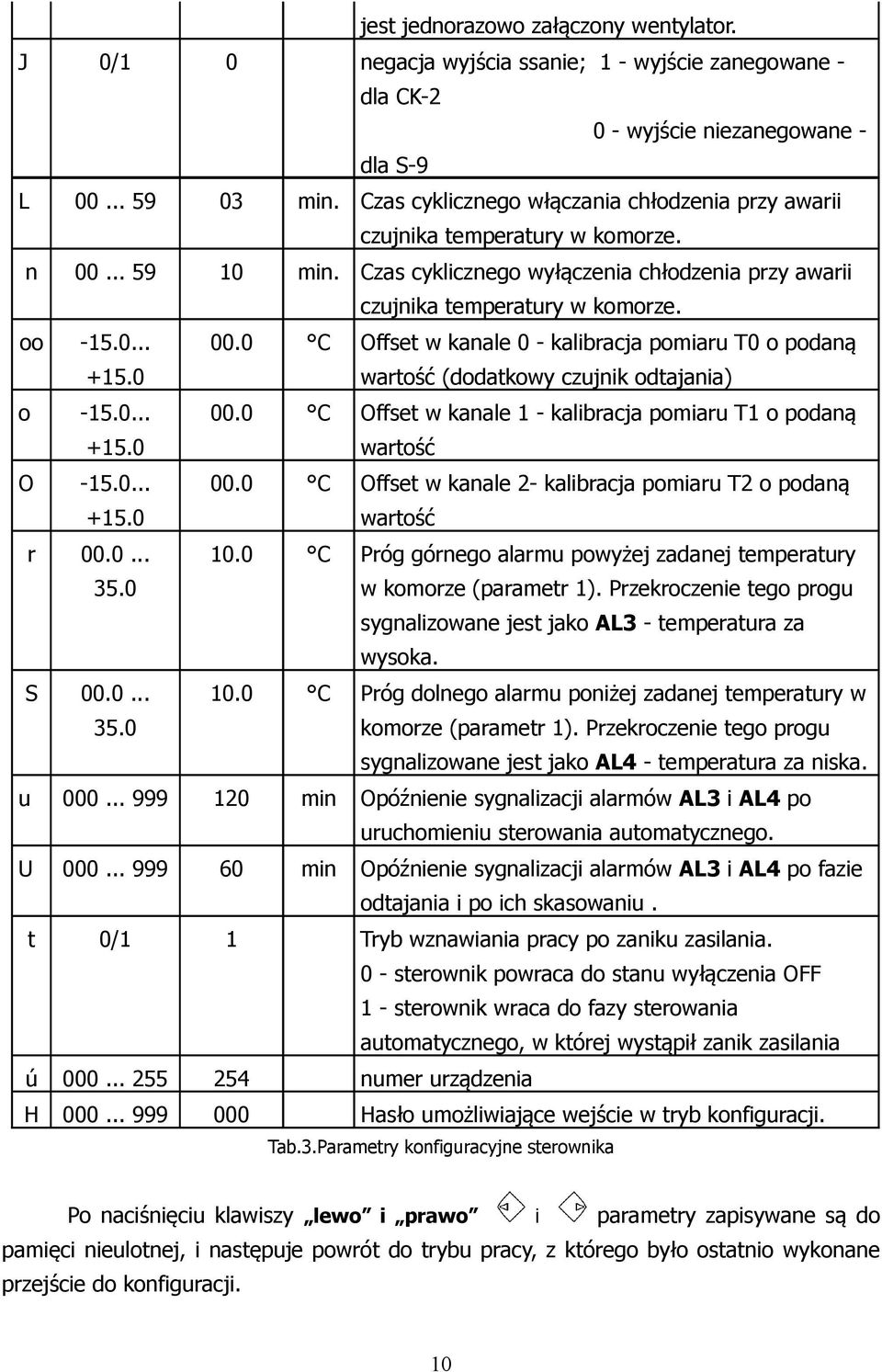

10 jest jednorazowo załączony wentylator. J 0/1 0 negacja wyjścia ssanie; 1 - wyjście zanegowane - dla CK wyjście niezanegowane - dla S-9 L min. Czas cyklicznego włączania chłodzenia przy awarii czujnika temperatury w komorze. n min. Czas cyklicznego wyłączenia chłodzenia przy awarii czujnika temperatury w komorze. oo C Offset w kanale 0 - kalibracja pomiaru T0 o podaną wartość (dodatkowy czujnik odtajania) o C Offset w kanale 1 - kalibracja pomiaru T1 o podaną wartość O C Offset w kanale 2- kalibracja pomiaru T2 o podaną wartość r C Próg górnego alarmu powyżej zadanej temperatury w komorze (parametr 1). Przekroczenie tego progu sygnalizowane jest jako AL3 - temperatura za wysoka. S C Próg dolnego alarmu poniżej zadanej temperatury w komorze (parametr 1). Przekroczenie tego progu sygnalizowane jest jako AL4 - temperatura za niska. u min Opóźnienie sygnalizacji alarmów AL3 i AL4 po uruchomieniu sterowania automatycznego. U min Opóźnienie sygnalizacji alarmów AL3 i AL4 po fazie odtajania i po ich skasowaniu. t 0/1 1 Tryb wznawiania pracy po zaniku zasilania. 0 - sterownik powraca do stanu wyłączenia OFF 1 - sterownik wraca do fazy sterowania automatycznego, w której wystąpił zanik zasilania ú numer urządzenia H Hasło umożliwiające wejście w tryb konfiguracji. Tab.3.Parametry konfiguracyjne sterownika Po naciśnięciu klawiszy lewo i prawo i parametry zapisywane są do pamięci nieulotnej, i następuje powrót do trybu pracy, z którego było ostatnio wykonane przejście do konfiguracji. 10

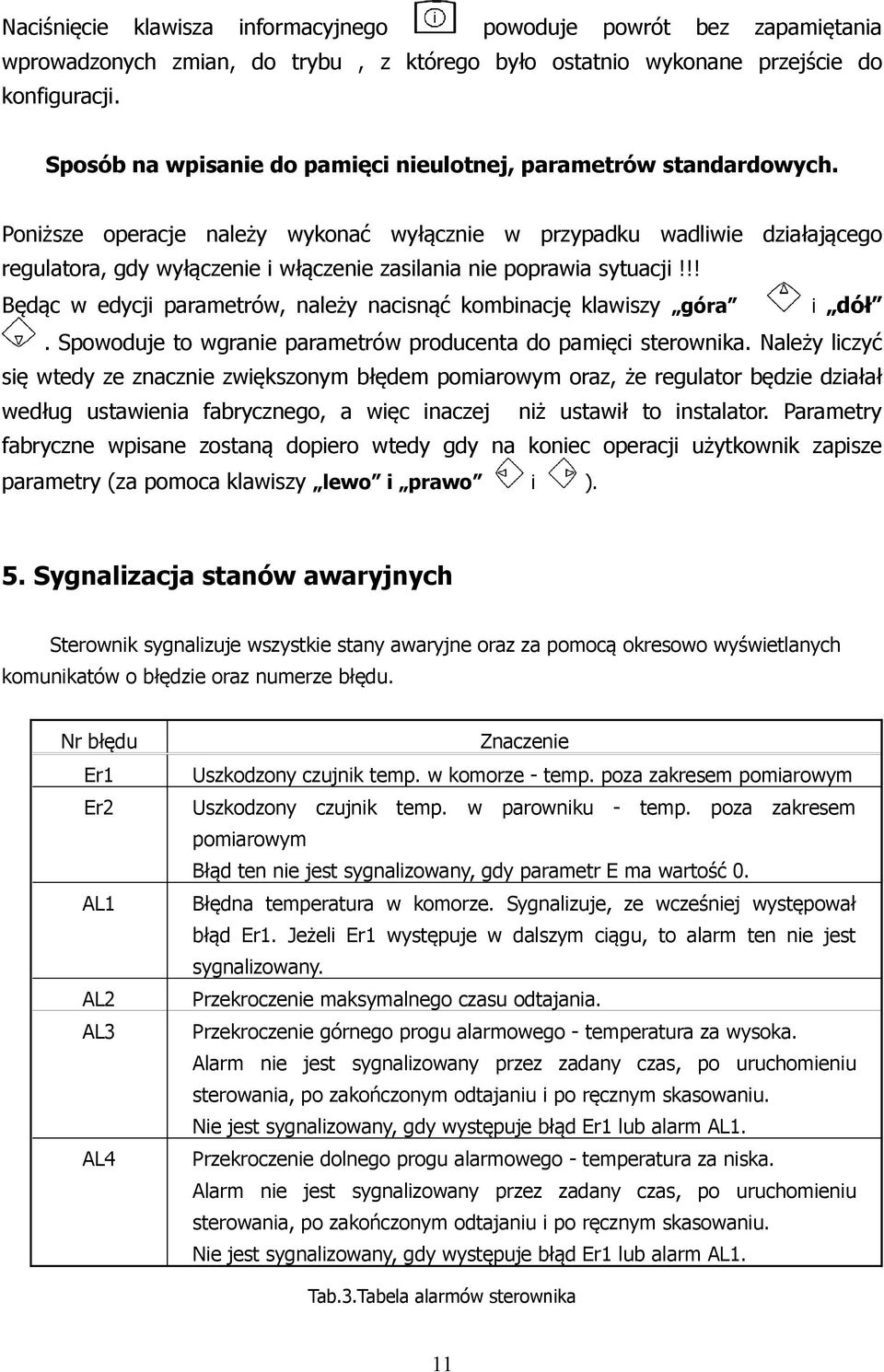

11 Naciśnięcie klawisza informacyjnego powoduje powrót bez zapamiętania wprowadzonych zmian, do trybu, z którego było ostatnio wykonane przejście do konfiguracji. Sposób na wpisanie do pamięci nieulotnej, parametrów standardowych. Poniższe operacje należy wykonać wyłącznie w przypadku wadliwie działającego regulatora, gdy wyłączenie i włączenie zasilania nie poprawia sytuacji!!! Będąc w edycji parametrów, należy nacisnąć kombinację klawiszy góra i dół. Spowoduje to wgranie parametrów producenta do pamięci sterownika. Należy liczyć się wtedy ze znacznie zwiększonym błędem pomiarowym oraz, że regulator będzie działał według ustawienia fabrycznego, a więc inaczej niż ustawił to instalator. Parametry fabryczne wpisane zostaną dopiero wtedy gdy na koniec operacji użytkownik zapisze parametry (za pomoca klawiszy lewo i prawo i ). 5. Sygnalizacja stanów awaryjnych Sterownik sygnalizuje wszystkie stany awaryjne oraz za pomocą okresowo wyświetlanych komunikatów o błędzie oraz numerze błędu. Nr błędu Er1 Er2 AL1 AL2 AL3 AL4 Znaczenie Uszkodzony czujnik temp. w komorze - temp. poza zakresem pomiarowym Uszkodzony czujnik temp. w parowniku - temp. poza zakresem pomiarowym Błąd ten nie jest sygnalizowany, gdy parametr E ma wartość 0. Błędna temperatura w komorze. Sygnalizuje, ze wcześniej występował błąd Er1. Jeżeli Er1 występuje w dalszym ciągu, to alarm ten nie jest sygnalizowany. Przekroczenie maksymalnego czasu odtajania. Przekroczenie górnego progu alarmowego - temperatura za wysoka. Alarm nie jest sygnalizowany przez zadany czas, po uruchomieniu sterowania, po zakończonym odtajaniu i po ręcznym skasowaniu. Nie jest sygnalizowany, gdy występuje błąd Er1 lub alarm AL1. Przekroczenie dolnego progu alarmowego - temperatura za niska. Alarm nie jest sygnalizowany przez zadany czas, po uruchomieniu sterowania, po zakończonym odtajaniu i po ręcznym skasowaniu. Nie jest sygnalizowany, gdy występuje błąd Er1 lub alarm AL1. Tab.3.Tabela alarmów sterownika 11

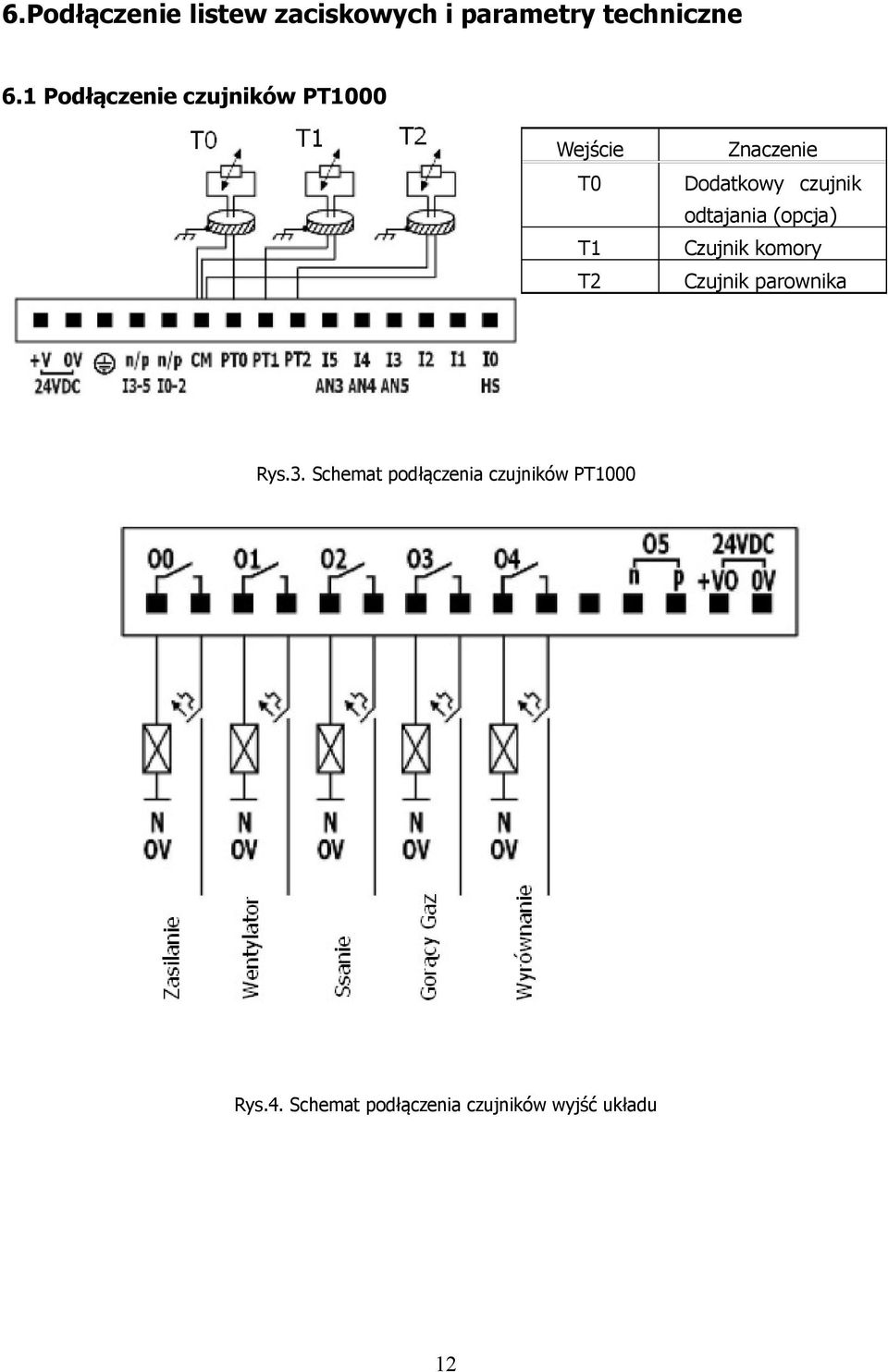

12 6.Podłączenie listew zaciskowych i parametry techniczne 6.1 Podłączenie czujników PT1000 Wejście T0 T1 T2 Znaczenie Dodatkowy czujnik odtajania (opcja) Czujnik komory Czujnik parownika Rys.3. Schemat podłączenia czujników PT1000 Rys.4. Schemat podłączenia czujników wyjść układu 12

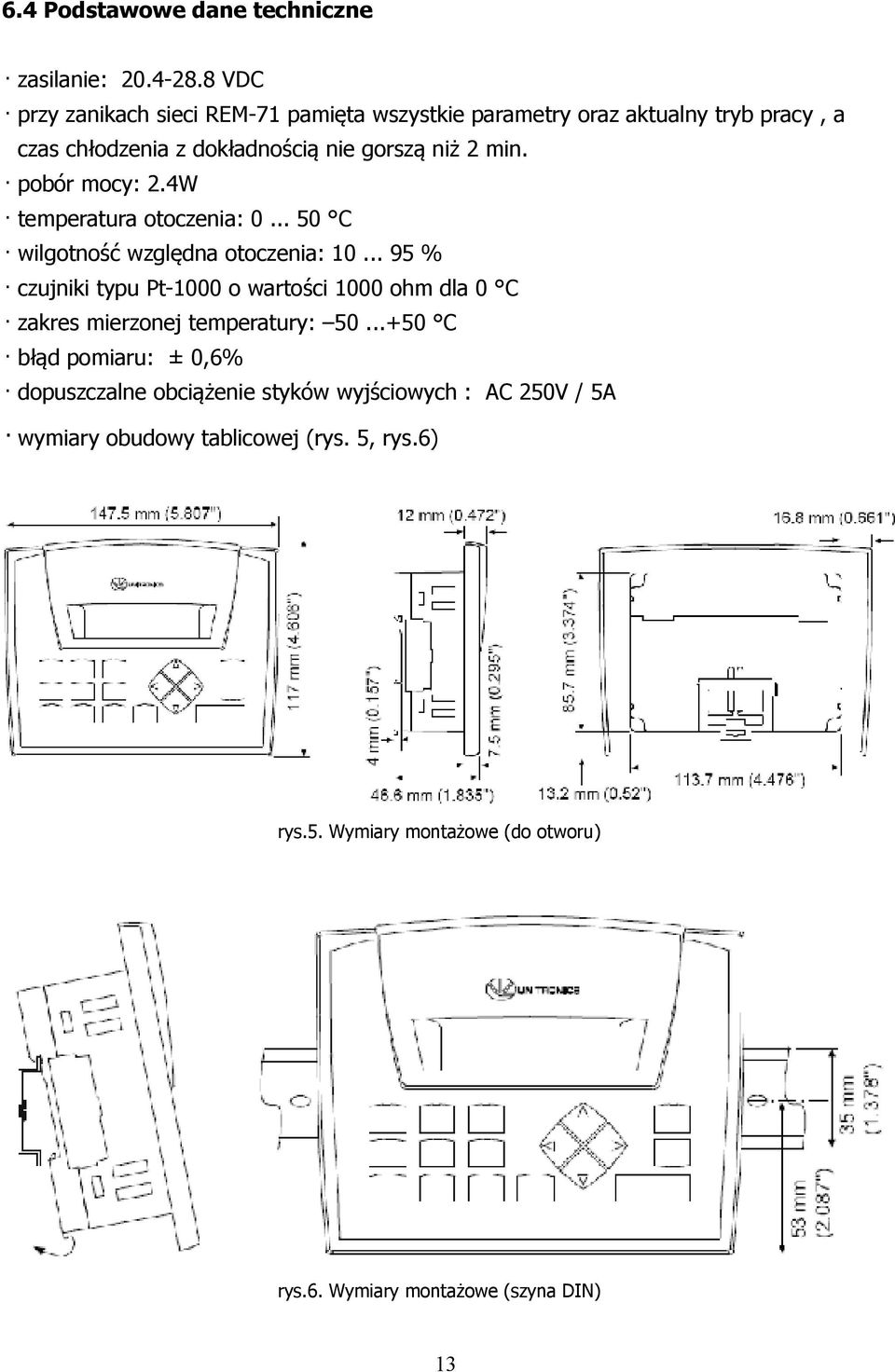

13 6.4 Podstawowe dane techniczne zasilanie: VDC przy zanikach sieci REM-71 pamięta wszystkie parametry oraz aktualny tryb pracy, a czas chłodzenia z dokładnością nie gorszą niż 2 min. pobór mocy: 2.4W temperatura otoczenia: C wilgotność względna otoczenia: % czujniki typu Pt-1000 o wartości 1000 ohm dla 0 C zakres mierzonej temperatury: C błąd pomiaru: ± 0,6% dopuszczalne obciążenie styków wyjściowych : AC 250V / 5A wymiary obudowy tablicowej (rys. 5, rys.6) rys.5. Wymiary montażowe (do otworu) rys.6. Wymiary montażowe (szyna DIN) 13
