SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA. Remont sali gimnastycznej w SP 3

Transkrypt

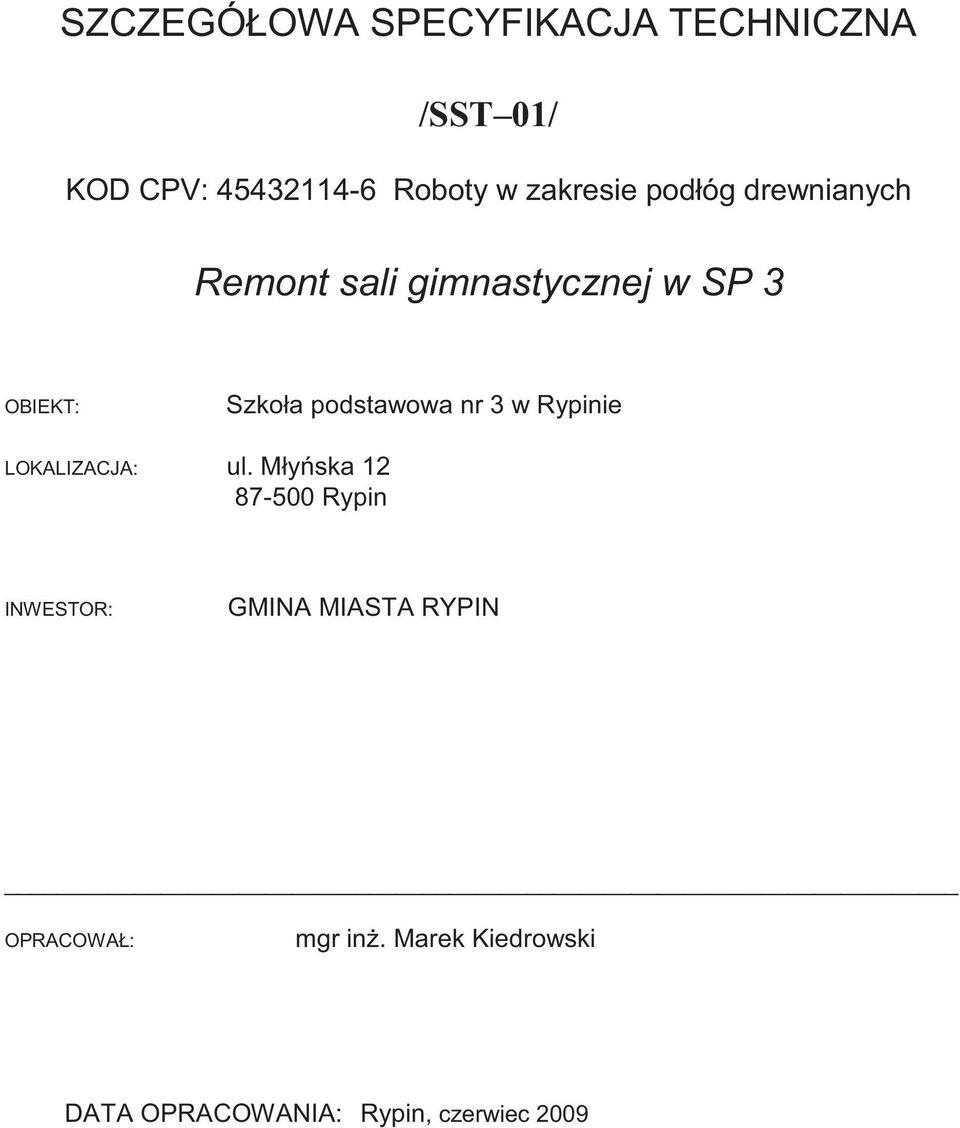

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA /SST 01/ KOD CPV: Roboty w zakresie podłóg drewnianych Remont sali gimnastycznej w SP 3 OBIEKT: Szkoła podstawowa nr 3 w Rypinie LOKALIZACJA: ul. Mły ska Rypin INWESTOR: GMINA MIASTA RYPIN OPRACOWAŁ: mgr in. Marek Kiedrowski DATA OPRACOWANIA: Rypin, czerwiec 2009

2 SPECYFIKACJA TECHNICZNA ROBOTY W ZAKRESIE STR 2 REMONT SALI GIMANSTYCZNEJ SP3

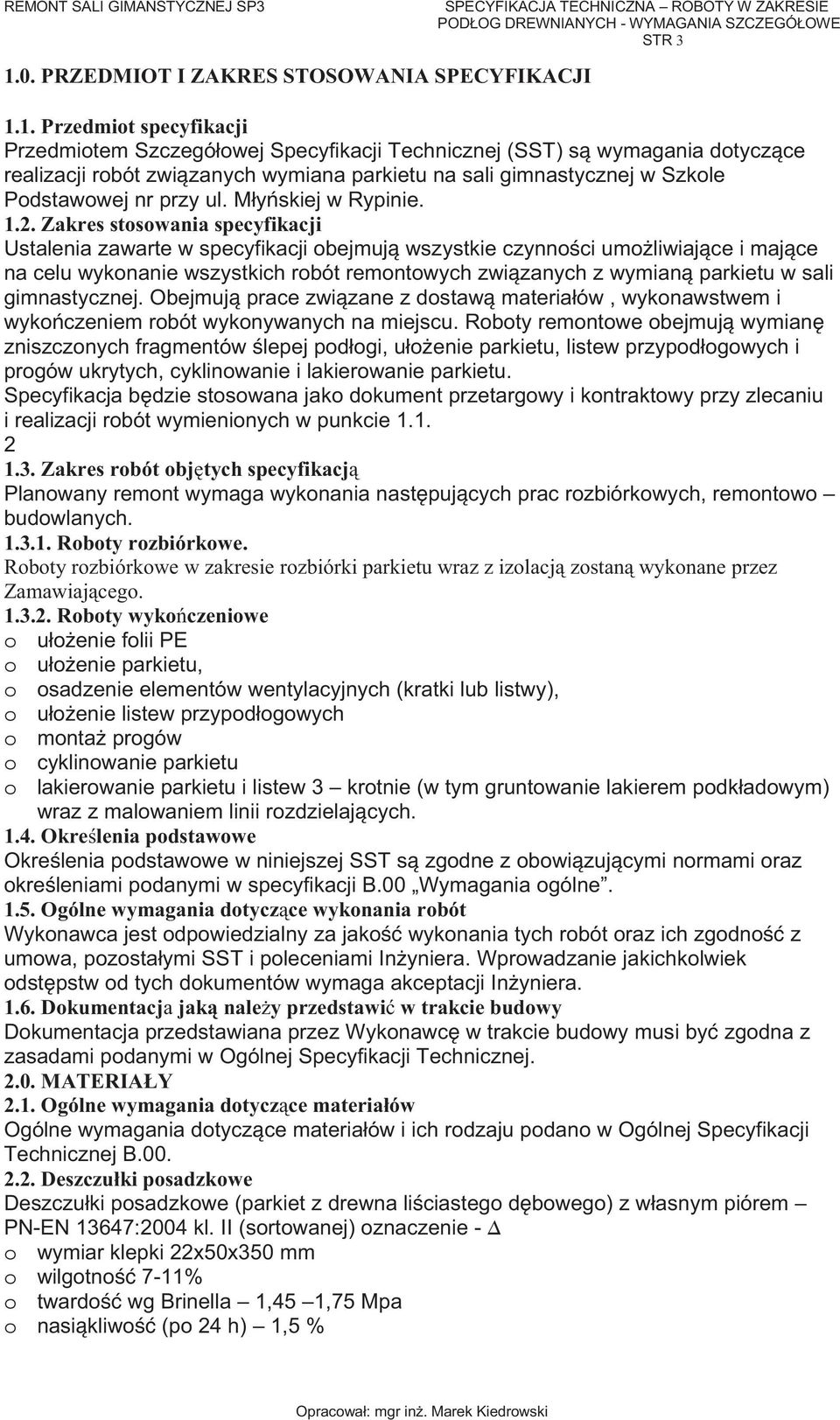

3 REMONT SALI GIMANSTYCZNEJ SP PRZEDMIOT I ZAKRES STOSOWANIA SPECYFIKACJI SPECYFIKACJA TECHNICZNA ROBOTY W ZAKRESIE STR Przedmiot specyfikacji Przedmiotem Szczegółowej Specyfikacji Technicznej (SST) s wymagania dotycz ce realizacji robót zwi zanych wymiana parkietu na sali gimnastycznej w Szkole Podstawowej nr przy ul. Mły skiej w Rypinie Zakres stosowania specyfikacji Ustalenia zawarte w specyfikacji obejmuj wszystkie czynno ci umo liwiaj ce i maj ce na celu wykonanie wszystkich robót remontowych zwi zanych z wymian parkietu w sali gimnastycznej. Obejmuj prace zwi zane z dostaw materiałów, wykonawstwem i wyko czeniem robót wykonywanych na miejscu. Roboty remontowe obejmuj wymian zniszczonych fragmentów lepej podłogi, uło enie parkietu, listew przypodłogowych i progów ukrytych, cyklinowanie i lakierowanie parkietu. Specyfikacja b dzie stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót obj tych specyfikacj Planowany remont wymaga wykonania nast puj cych prac rozbiórkowych, remontowo budowlanych Roboty rozbiórkowe. Roboty rozbiórkowe w zakresie rozbiórki parkietu wraz z izolacj zostan wykonane przez Zamawiaj cego Roboty wyko czeniowe o uło enie folii PE o uło enie parkietu, o osadzenie elementów wentylacyjnych (kratki lub listwy), o uło enie listew przypodłogowych o monta progów o cyklinowanie parkietu o lakierowanie parkietu i listew 3 krotnie (w tym gruntowanie lakierem podkładowym) wraz z malowaniem linii rozdzielaj cych Okre lenia podstawowe Okre lenia podstawowe w niniejszej SST s zgodne z obowi zuj cymi normami oraz okre leniami podanymi w specyfikacji B.00 Wymagania ogólne Ogólne wymagania dotycz ce wykonania robót Wykonawca jest odpowiedzialny za jako wykonania tych robót oraz ich zgodno z umowa, pozostałymi SST i poleceniami In yniera. Wprowadzanie jakichkolwiek odst pstw od tych dokumentów wymaga akceptacji In yniera Dokumentacja jak nale y przedstawi w trakcie budowy Dokumentacja przedstawiana przez Wykonawc w trakcie budowy musi by zgodna z zasadami podanymi w Ogólnej Specyfikacji Technicznej MATERIAŁY 2.1. Ogólne wymagania dotycz ce materiałów Ogólne wymagania dotycz ce materiałów i ich rodzaju podano w Ogólnej Specyfikacji Technicznej B Deszczułki posadzkowe Deszczułki posadzkowe (parkiet z drewna li ciastego d bowego) z własnym piórem PN-EN 13647:2004 kl. II (sortowanej) oznaczenie - o wymiar klepki 22x50x350 mm o wilgotno 7-11% o twardo wg Brinella 1,45 1,75 Mpa o nasi kliwo (po 24 h) 1,5 % Opracował: mgr in. Marek Kiedrowski

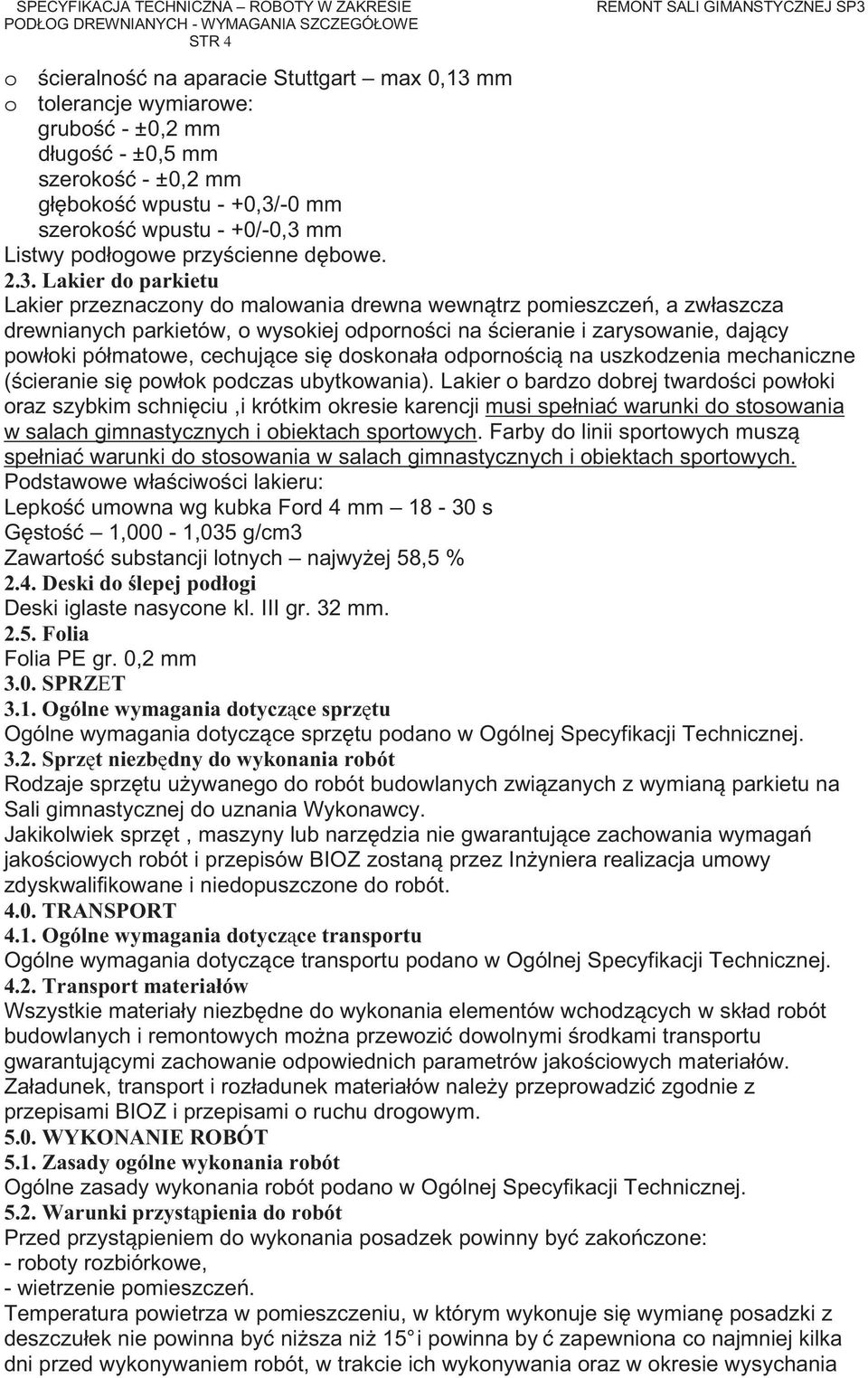

4 SPECYFIKACJA TECHNICZNA ROBOTY W ZAKRESIE STR 4 REMONT SALI GIMANSTYCZNEJ SP3 o cieralno na aparacie Stuttgart max 0,13 mm o tolerancje wymiarowe: grubo - ±0,2 mm długo - ±0,5 mm szeroko - ±0,2 mm gł boko wpustu - +0,3/-0 mm szeroko wpustu - +0/-0,3 mm Listwy podłogowe przy cienne d bowe Lakier do parkietu Lakier przeznaczony do malowania drewna wewn trz pomieszcze, a zwłaszcza drewnianych parkietów, o wysokiej odporno ci na cieranie i zarysowanie, daj cy powłoki półmatowe, cechuj ce si doskonała odporno ci na uszkodzenia mechaniczne ( cieranie si powłok podczas ubytkowania). Lakier o bardzo dobrej twardo ci powłoki oraz szybkim schni ciu,i krótkim okresie karencji musi spełnia warunki do stosowania w salach gimnastycznych i obiektach sportowych. Farby do linii sportowych musz spełnia warunki do stosowania w salach gimnastycznych i obiektach sportowych. Podstawowe wła ciwo ci lakieru: Lepko umowna wg kubka Ford 4 mm s G sto 1,000-1,035 g/cm3 Zawarto substancji lotnych najwy ej 58,5 % 2.4. Deski do lepej podłogi Deski iglaste nasycone kl. III gr. 32 mm Folia Folia PE gr. 0,2 mm 3.0. SPRZET 3.1. Ogólne wymagania dotycz ce sprz tu Ogólne wymagania dotycz ce sprz tu podano w Ogólnej Specyfikacji Technicznej Sprz t niezb dny do wykonania robót Rodzaje sprz tu u ywanego do robót budowlanych zwi zanych z wymian parkietu na Sali gimnastycznej do uznania Wykonawcy. Jakikolwiek sprz t, maszyny lub narz dzia nie gwarantuj ce zachowania wymaga jako ciowych robót i przepisów BIOZ zostan przez In yniera realizacja umowy zdyskwalifikowane i niedopuszczone do robót TRANSPORT 4.1. Ogólne wymagania dotycz ce transportu Ogólne wymagania dotycz ce transportu podano w Ogólnej Specyfikacji Technicznej Transport materiałów Wszystkie materiały niezb dne do wykonania elementów wchodz cych w skład robót budowlanych i remontowych mo na przewozi dowolnymi rodkami transportu gwarantuj cymi zachowanie odpowiednich parametrów jako ciowych materiałów. Załadunek, transport i rozładunek materiałów nale y przeprowadzi zgodnie z przepisami BIOZ i przepisami o ruchu drogowym WYKONANIE ROBÓT 5.1. Zasady ogólne wykonania robót Ogólne zasady wykonania robót podano w Ogólnej Specyfikacji Technicznej Warunki przyst pienia do robót Przed przyst pieniem do wykonania posadzek powinny by zako czone: - roboty rozbiórkowe, - wietrzenie pomieszcze. Temperatura powietrza w pomieszczeniu, w którym wykonuje si wymian posadzki z deszczułek nie powinna by ni sza ni 15 i powinna by zapewniona co najmniej kilka dni przed wykonywaniem robót, w trakcie ich wykonywania oraz w okresie wysychania

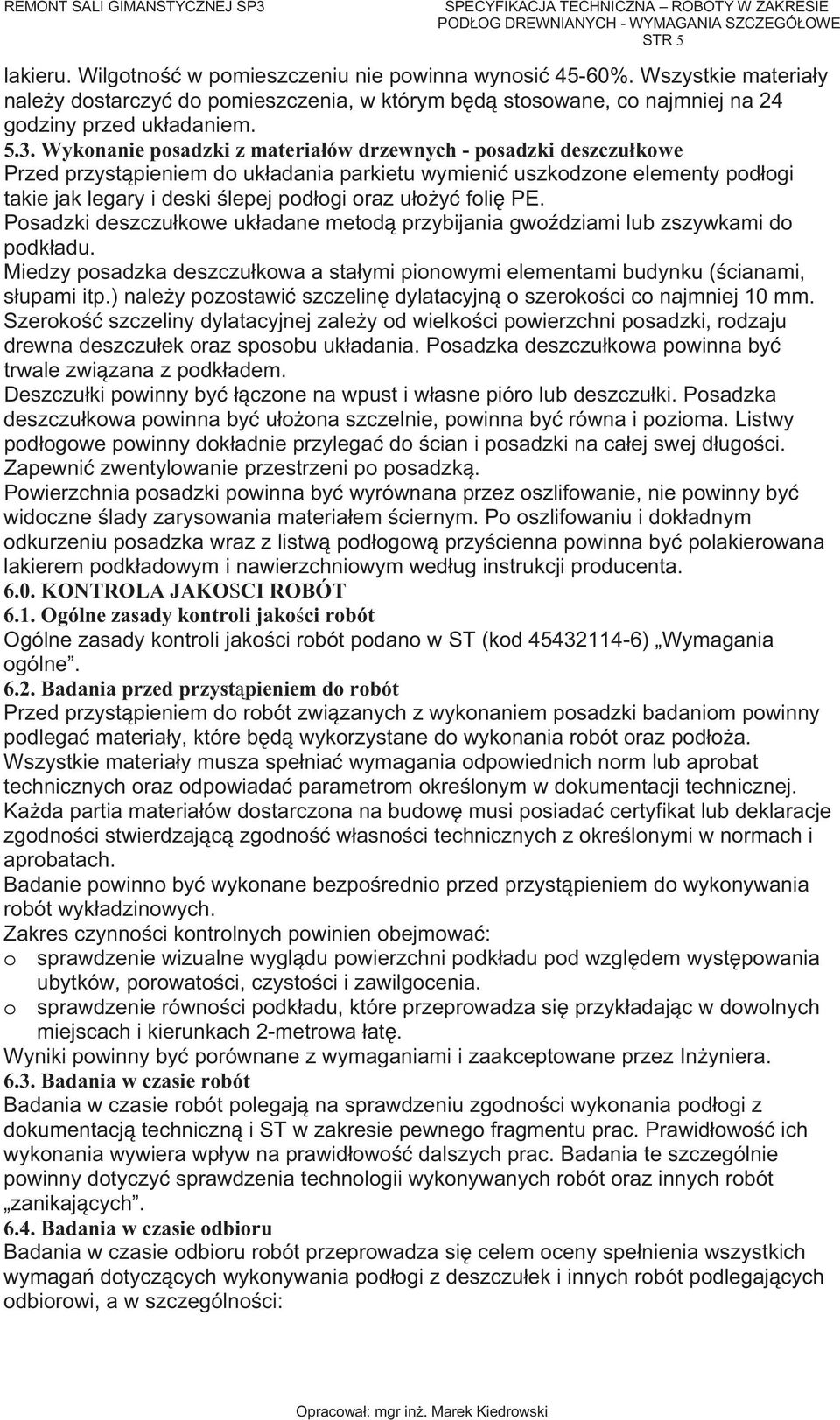

5 REMONT SALI GIMANSTYCZNEJ SP3 SPECYFIKACJA TECHNICZNA ROBOTY W ZAKRESIE STR 5 lakieru. Wilgotno w pomieszczeniu nie powinna wynosi 45-60%. Wszystkie materiały nale y dostarczy do pomieszczenia, w którym b d stosowane, co najmniej na 24 godziny przed układaniem Wykonanie posadzki z materiałów drzewnych - posadzki deszczułkowe Przed przyst pieniem do układania parkietu wymieni uszkodzone elementy podłogi takie jak legary i deski lepej podłogi oraz uło y foli PE. Posadzki deszczułkowe układane metod przybijania gwo dziami lub zszywkami do podkładu. Miedzy posadzka deszczułkowa a stałymi pionowymi elementami budynku ( cianami, słupami itp.) nale y pozostawi szczelin dylatacyjn o szeroko ci co najmniej 10 mm. Szeroko szczeliny dylatacyjnej zale y od wielko ci powierzchni posadzki, rodzaju drewna deszczułek oraz sposobu układania. Posadzka deszczułkowa powinna by trwale zwi zana z podkładem. Deszczułki powinny by ł czone na wpust i własne pióro lub deszczułki. Posadzka deszczułkowa powinna by uło ona szczelnie, powinna by równa i pozioma. Listwy podłogowe powinny dokładnie przylega do cian i posadzki na całej swej długo ci. Zapewni zwentylowanie przestrzeni po posadzk. Powierzchnia posadzki powinna by wyrównana przez oszlifowanie, nie powinny by widoczne lady zarysowania materiałem ciernym. Po oszlifowaniu i dokładnym odkurzeniu posadzka wraz z listw podłogow przy cienna powinna by polakierowana lakierem podkładowym i nawierzchniowym według instrukcji producenta KONTROLA JAKOSCI ROBÓT 6.1. Ogólne zasady kontroli jako ci robót Ogólne zasady kontroli jako ci robót podano w ST (kod ) Wymagania ogólne Badania przed przyst pieniem do robót Przed przyst pieniem do robót zwi zanych z wykonaniem posadzki badaniom powinny podlega materiały, które b d wykorzystane do wykonania robót oraz podło a. Wszystkie materiały musza spełnia wymagania odpowiednich norm lub aprobat technicznych oraz odpowiada parametrom okre lonym w dokumentacji technicznej. Ka da partia materiałów dostarczona na budow musi posiada certyfikat lub deklaracje zgodno ci stwierdzaj c zgodno własno ci technicznych z okre lonymi w normach i aprobatach. Badanie powinno by wykonane bezpo rednio przed przyst pieniem do wykonywania robót wykładzinowych. Zakres czynno ci kontrolnych powinien obejmowa : o sprawdzenie wizualne wygl du powierzchni podkładu pod wzgl dem wyst powania ubytków, porowato ci, czysto ci i zawilgocenia. o sprawdzenie równo ci podkładu, które przeprowadza si przykładaj c w dowolnych miejscach i kierunkach 2-metrowa łat. Wyniki powinny by porównane z wymaganiami i zaakceptowane przez In yniera Badania w czasie robót Badania w czasie robót polegaj na sprawdzeniu zgodno ci wykonania podłogi z dokumentacj techniczn i ST w zakresie pewnego fragmentu prac. Prawidłowo ich wykonania wywiera wpływ na prawidłowo dalszych prac. Badania te szczególnie powinny dotyczy sprawdzenia technologii wykonywanych robót oraz innych robót zanikaj cych Badania w czasie odbioru Badania w czasie odbioru robót przeprowadza si celem oceny spełnienia wszystkich wymaga dotycz cych wykonywania podłogi z deszczułek i innych robót podlegaj cych odbiorowi, a w szczególno ci: Opracował: mgr in. Marek Kiedrowski

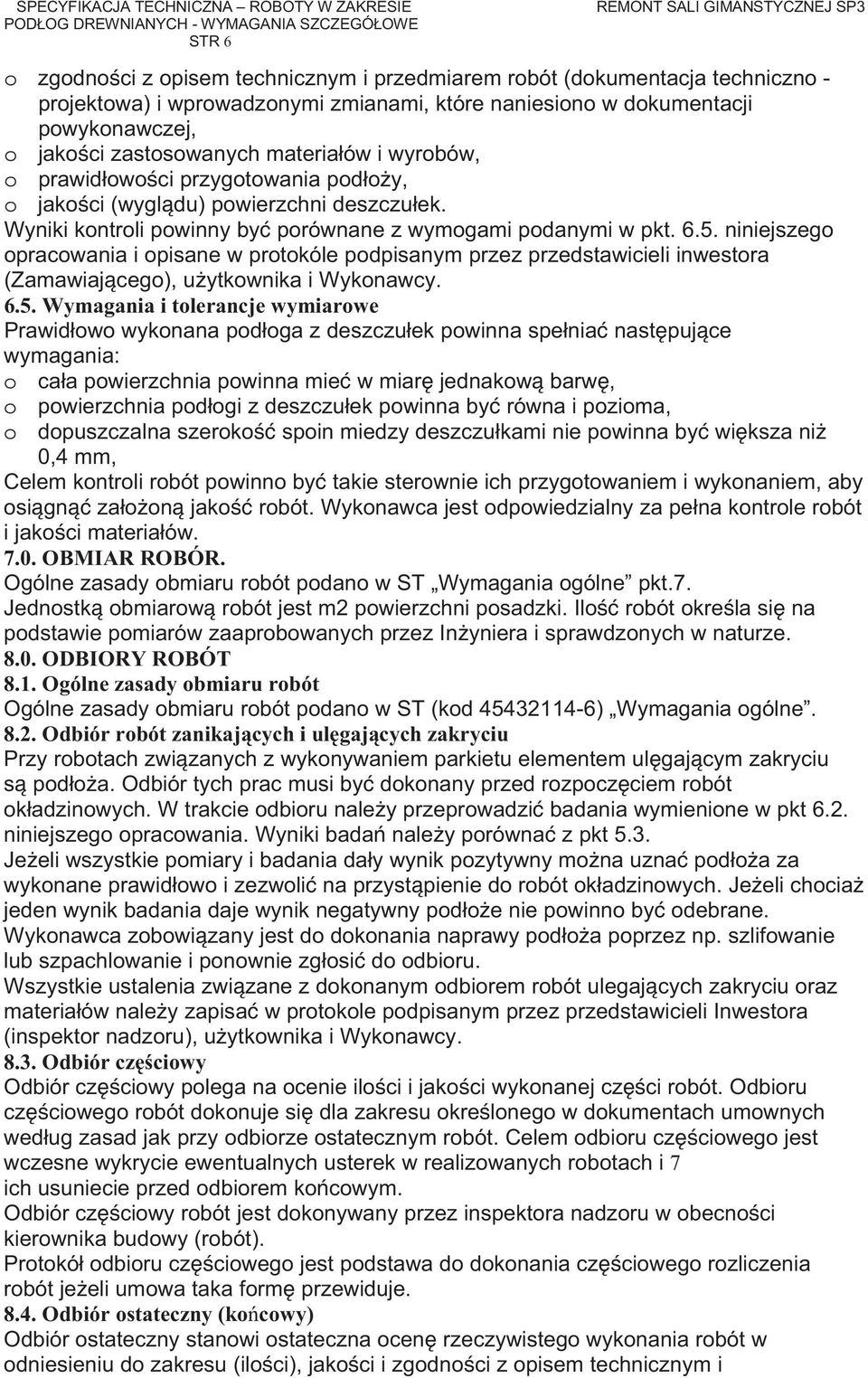

6 SPECYFIKACJA TECHNICZNA ROBOTY W ZAKRESIE STR 6 REMONT SALI GIMANSTYCZNEJ SP3 o zgodno ci z opisem technicznym i przedmiarem robót (dokumentacja techniczno - projektowa) i wprowadzonymi zmianami, które naniesiono w dokumentacji powykonawczej, o jako ci zastosowanych materiałów i wyrobów, o prawidłowo ci przygotowania podło y, o jako ci (wygl du) powierzchni deszczułek. Wyniki kontroli powinny by porównane z wymogami podanymi w pkt niniejszego opracowania i opisane w protokóle podpisanym przez przedstawicieli inwestora (Zamawiaj cego), u ytkownika i Wykonawcy Wymagania i tolerancje wymiarowe Prawidłowo wykonana podłoga z deszczułek powinna spełnia nast puj ce wymagania: o cała powierzchnia powinna mie w miar jednakow barw, o powierzchnia podłogi z deszczułek powinna by równa i pozioma, o dopuszczalna szeroko spoin miedzy deszczułkami nie powinna by wi ksza ni 0,4 mm, Celem kontroli robót powinno by takie sterownie ich przygotowaniem i wykonaniem, aby osi gn zało on jako robót. Wykonawca jest odpowiedzialny za pełna kontrole robót i jako ci materiałów OBMIAR ROBÓR. Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt.7. Jednostk obmiarow robót jest m2 powierzchni posadzki. Ilo robót okre la si na podstawie pomiarów zaaprobowanych przez In yniera i sprawdzonych w naturze ODBIORY ROBÓT 8.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST (kod ) Wymagania ogólne Odbiór robót zanikaj cych i ul gaj cych zakryciu Przy robotach zwi zanych z wykonywaniem parkietu elementem ul gaj cym zakryciu s podło a. Odbiór tych prac musi by dokonany przed rozpocz ciem robót okładzinowych. W trakcie odbioru nale y przeprowadzi badania wymienione w pkt 6.2. niniejszego opracowania. Wyniki bada nale y porówna z pkt 5.3. Je eli wszystkie pomiary i badania dały wynik pozytywny mo na uzna podło a za wykonane prawidłowo i zezwoli na przyst pienie do robót okładzinowych. Je eli chocia jeden wynik badania daje wynik negatywny podło e nie powinno by odebrane. Wykonawca zobowi zany jest do dokonania naprawy podło a poprzez np. szlifowanie lub szpachlowanie i ponownie zgłosi do odbioru. Wszystkie ustalenia zwi zane z dokonanym odbiorem robót ulegaj cych zakryciu oraz materiałów nale y zapisa w protokole podpisanym przez przedstawicieli Inwestora (inspektor nadzoru), u ytkownika i Wykonawcy Odbiór cz ciowy Odbiór cz ciowy polega na ocenie ilo ci i jako ci wykonanej cz ci robót. Odbioru cz ciowego robót dokonuje si dla zakresu okre lonego w dokumentach umownych według zasad jak przy odbiorze ostatecznym robót. Celem odbioru cz ciowego jest wczesne wykrycie ewentualnych usterek w realizowanych robotach i 7 ich usuniecie przed odbiorem ko cowym. Odbiór cz ciowy robót jest dokonywany przez inspektora nadzoru w obecno ci kierownika budowy (robót). Protokół odbioru cz ciowego jest podstawa do dokonania cz ciowego rozliczenia robót je eli umowa taka form przewiduje Odbiór ostateczny (ko cowy) Odbiór ostateczny stanowi ostateczna ocen rzeczywistego wykonania robót w odniesieniu do zakresu (ilo ci), jako ci i zgodno ci z opisem technicznym i

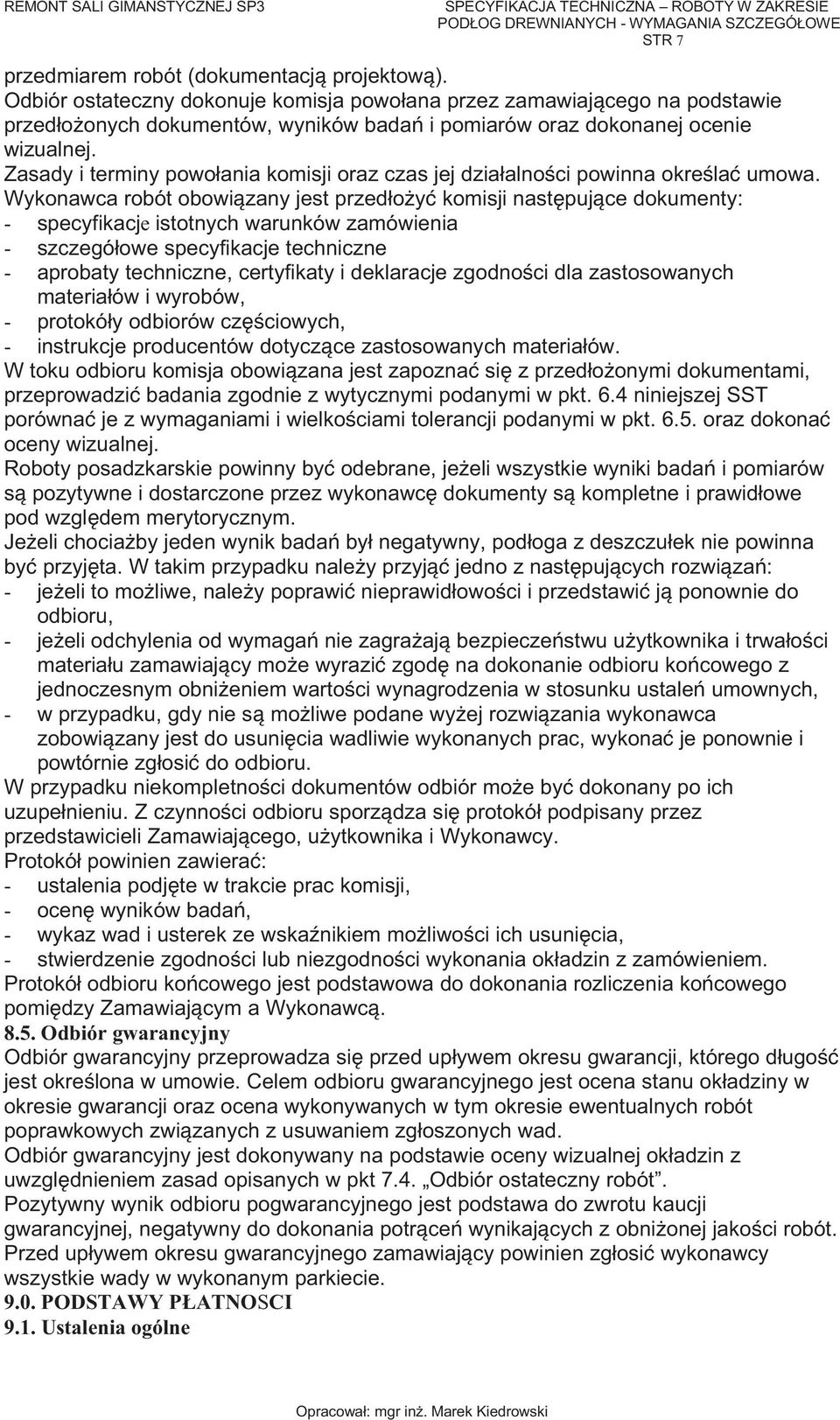

7 REMONT SALI GIMANSTYCZNEJ SP3 SPECYFIKACJA TECHNICZNA ROBOTY W ZAKRESIE STR 7 przedmiarem robót (dokumentacj projektow ). Odbiór ostateczny dokonuje komisja powołana przez zamawiaj cego na podstawie przedło onych dokumentów, wyników bada i pomiarów oraz dokonanej ocenie wizualnej. Zasady i terminy powołania komisji oraz czas jej działalno ci powinna okre la umowa. Wykonawca robót obowi zany jest przedło y komisji nast puj ce dokumenty: - specyfikacje istotnych warunków zamówienia - szczegółowe specyfikacje techniczne - aprobaty techniczne, certyfikaty i deklaracje zgodno ci dla zastosowanych materiałów i wyrobów, - protokóły odbiorów cz ciowych, - instrukcje producentów dotycz ce zastosowanych materiałów. W toku odbioru komisja obowi zana jest zapozna si z przedło onymi dokumentami, przeprowadzi badania zgodnie z wytycznymi podanymi w pkt. 6.4 niniejszej SST porówna je z wymaganiami i wielko ciami tolerancji podanymi w pkt oraz dokona oceny wizualnej. Roboty posadzkarskie powinny by odebrane, je eli wszystkie wyniki bada i pomiarów s pozytywne i dostarczone przez wykonawc dokumenty s kompletne i prawidłowe pod wzgl dem merytorycznym. Je eli chocia by jeden wynik bada był negatywny, podłoga z deszczułek nie powinna by przyj ta. W takim przypadku nale y przyj jedno z nast puj cych rozwi za : - je eli to mo liwe, nale y poprawi nieprawidłowo ci i przedstawi j ponownie do odbioru, - je eli odchylenia od wymaga nie zagra aj bezpiecze stwu u ytkownika i trwało ci materiału zamawiaj cy mo e wyrazi zgod na dokonanie odbioru ko cowego z jednoczesnym obni eniem warto ci wynagrodzenia w stosunku ustale umownych, - w przypadku, gdy nie s mo liwe podane wy ej rozwi zania wykonawca zobowi zany jest do usuni cia wadliwie wykonanych prac, wykona je ponownie i powtórnie zgłosi do odbioru. W przypadku niekompletno ci dokumentów odbiór mo e by dokonany po ich uzupełnieniu. Z czynno ci odbioru sporz dza si protokół podpisany przez przedstawicieli Zamawiaj cego, u ytkownika i Wykonawcy. Protokół powinien zawiera : - ustalenia podj te w trakcie prac komisji, - ocen wyników bada, - wykaz wad i usterek ze wska nikiem mo liwo ci ich usuni cia, - stwierdzenie zgodno ci lub niezgodno ci wykonania okładzin z zamówieniem. Protokół odbioru ko cowego jest podstawowa do dokonania rozliczenia ko cowego pomi dzy Zamawiaj cym a Wykonawc Odbiór gwarancyjny Odbiór gwarancyjny przeprowadza si przed upływem okresu gwarancji, którego długo jest okre lona w umowie. Celem odbioru gwarancyjnego jest ocena stanu okładziny w okresie gwarancji oraz ocena wykonywanych w tym okresie ewentualnych robót poprawkowych zwi zanych z usuwaniem zgłoszonych wad. Odbiór gwarancyjny jest dokonywany na podstawie oceny wizualnej okładzin z uwzgl dnieniem zasad opisanych w pkt 7.4. Odbiór ostateczny robót. Pozytywny wynik odbioru pogwarancyjnego jest podstawa do zwrotu kaucji gwarancyjnej, negatywny do dokonania potr ce wynikaj cych z obni onej jako ci robót. Przed upływem okresu gwarancyjnego zamawiaj cy powinien zgłosi wykonawcy wszystkie wady w wykonanym parkiecie PODSTAWY PŁATNOSCI 9.1. Ustalenia ogólne Opracował: mgr in. Marek Kiedrowski

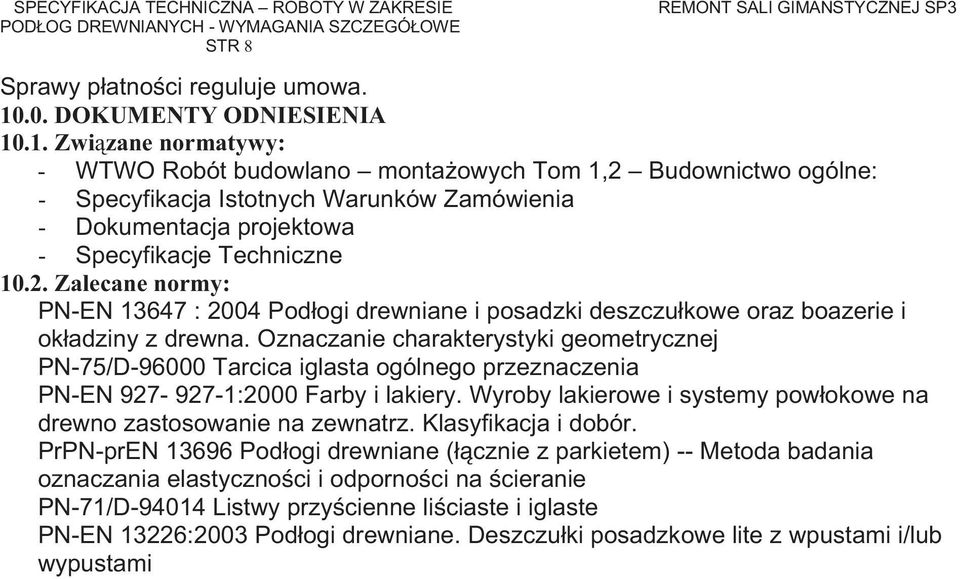

8 SPECYFIKACJA TECHNICZNA ROBOTY W ZAKRESIE STR 8 REMONT SALI GIMANSTYCZNEJ SP3 Sprawy płatno ci reguluje umowa DOKUMENTY ODNIESIENIA Zwi zane normatywy: - WTWO Robót budowlano monta owych Tom 1,2 Budownictwo ogólne: - Specyfikacja Istotnych Warunków Zamówienia - Dokumentacja projektowa - Specyfikacje Techniczne Zalecane normy: PN-EN : 2004 Podłogi drewniane i posadzki deszczułkowe oraz boazerie i okładziny z drewna. Oznaczanie charakterystyki geometrycznej PN-75/D Tarcica iglasta ogólnego przeznaczenia PN-EN :2000 Farby i lakiery. Wyroby lakierowe i systemy powłokowe na drewno zastosowanie na zewnatrz. Klasyfikacja i dobór. PrPN-prEN Podłogi drewniane (ł cznie z parkietem) -- Metoda badania oznaczania elastyczno ci i odporno ci na cieranie PN-71/D Listwy przy cienne li ciaste i iglaste PN-EN 13226:2003 Podłogi drewniane. Deszczułki posadzkowe lite z wpustami i/lub wypustami
