Visualiner 3D 1, 3D 2 X-Cel Series

Transkrypt

1 Visualiner 3D 1, 3D 2

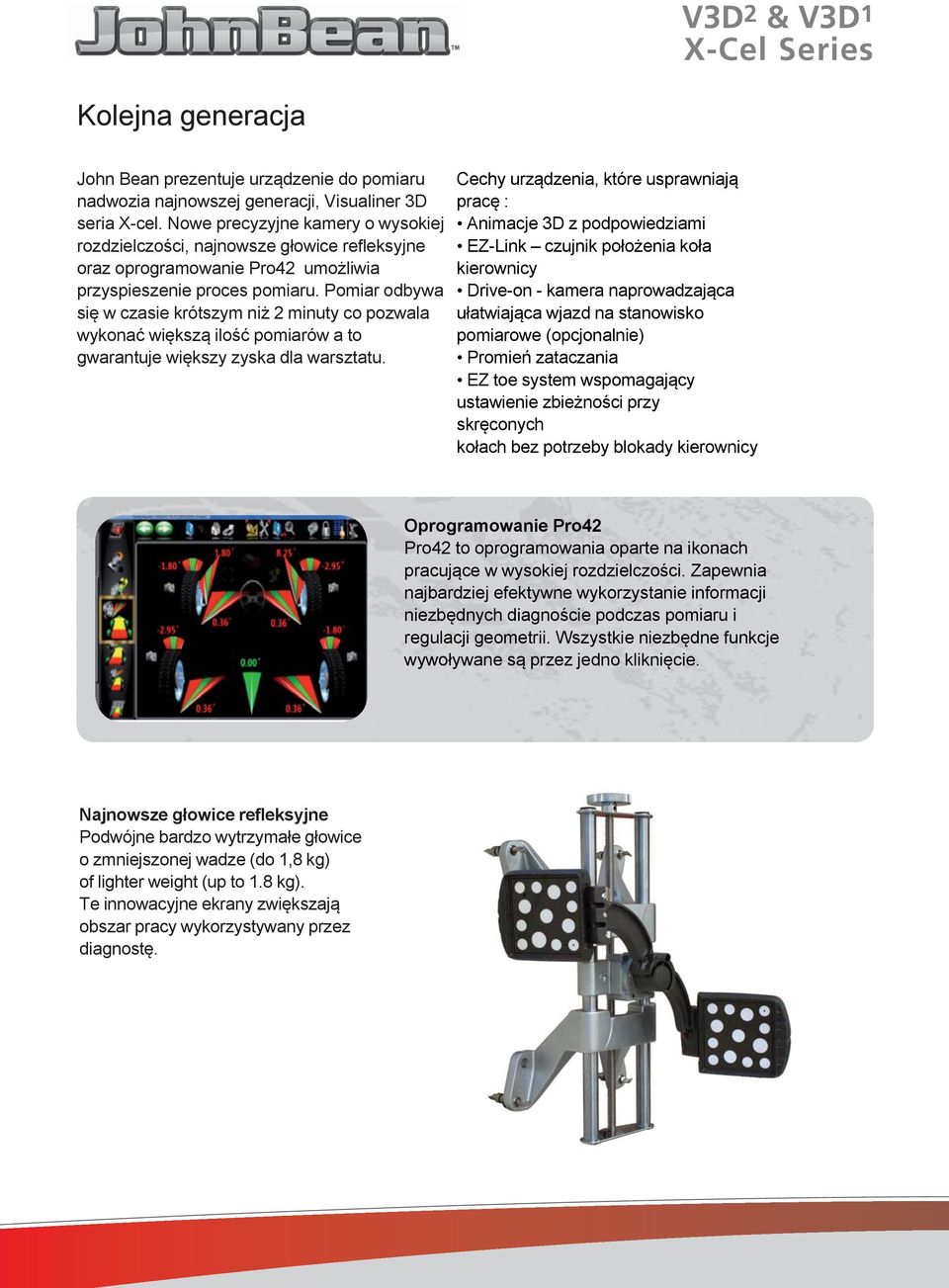

2 Kolejna generacja John Bean prezentuje urządzenie do pomiaru nadwozia najnowszej generacji, Visualiner 3D seria X-cel. Nowe precyzyjne kamery o wysokiej rozdzielczości, najnowsze głowice refleksyjne oraz oprogramowanie Pro42 umożliwia przyspieszenie proces pomiaru. Pomiar odbywa się w czasie krótszym niż 2 minuty co pozwala wykonać większą ilość pomiarów a to gwarantuje większy zyska dla warsztatu. Cechy urządzenia, które usprawniają pracę : Animacje 3D z podpowiedziami EZ-Link czujnik położenia koła kierownicy Drive-on - kamera naprowadzająca ułatwiająca wjazd na stanowisko pomiarowe (opcjonalnie) Promień zataczania EZ toe system wspomagający ustawienie zbieżności przy skręconych kołach bez potrzeby blokady kierownicy Oprogramowanie Pro42 Pro42 to oprogramowania oparte na ikonach pracujące w wysokiej rozdzielczości. Zapewnia najbardziej efektywne wykorzystanie informacji niezbędnych diagnoście podczas pomiaru i regulacji geometrii. Wszystkie niezbędne funkcje wywoływane są przez jedno kliknięcie. Najnowsze głowice refleksyjne Podwójne bardzo wytrzymałe głowice o zmniejszonej wadze (do 1,8 kg) of lighter weight (up to 1.8 kg). Te innowacyjne ekrany zwiększają obszar pracy wykorzystywany przez diagnostę.

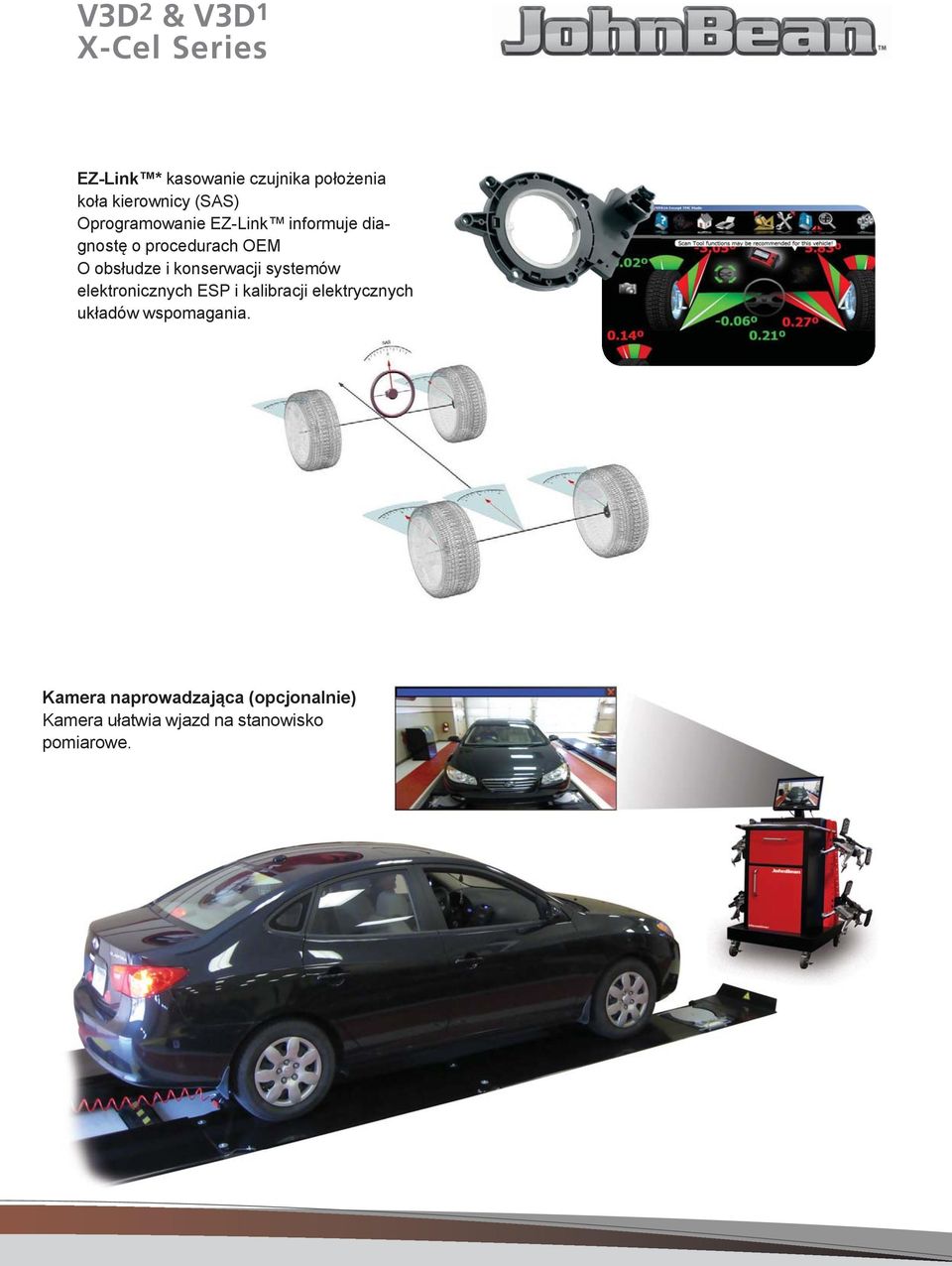

3 EZ-Link * kasowanie czujnika położenia koła kierownicy (SAS) Oprogramowanie EZ-Link informuje diagnostę o procedurach OEM O obsłudze i konserwacji systemów elektronicznych ESP i kalibracji elektrycznych układów wspomagania. Kamera naprowadzająca (opcjonalnie) Kamera ułatwia wjazd na stanowisko pomiarowe.

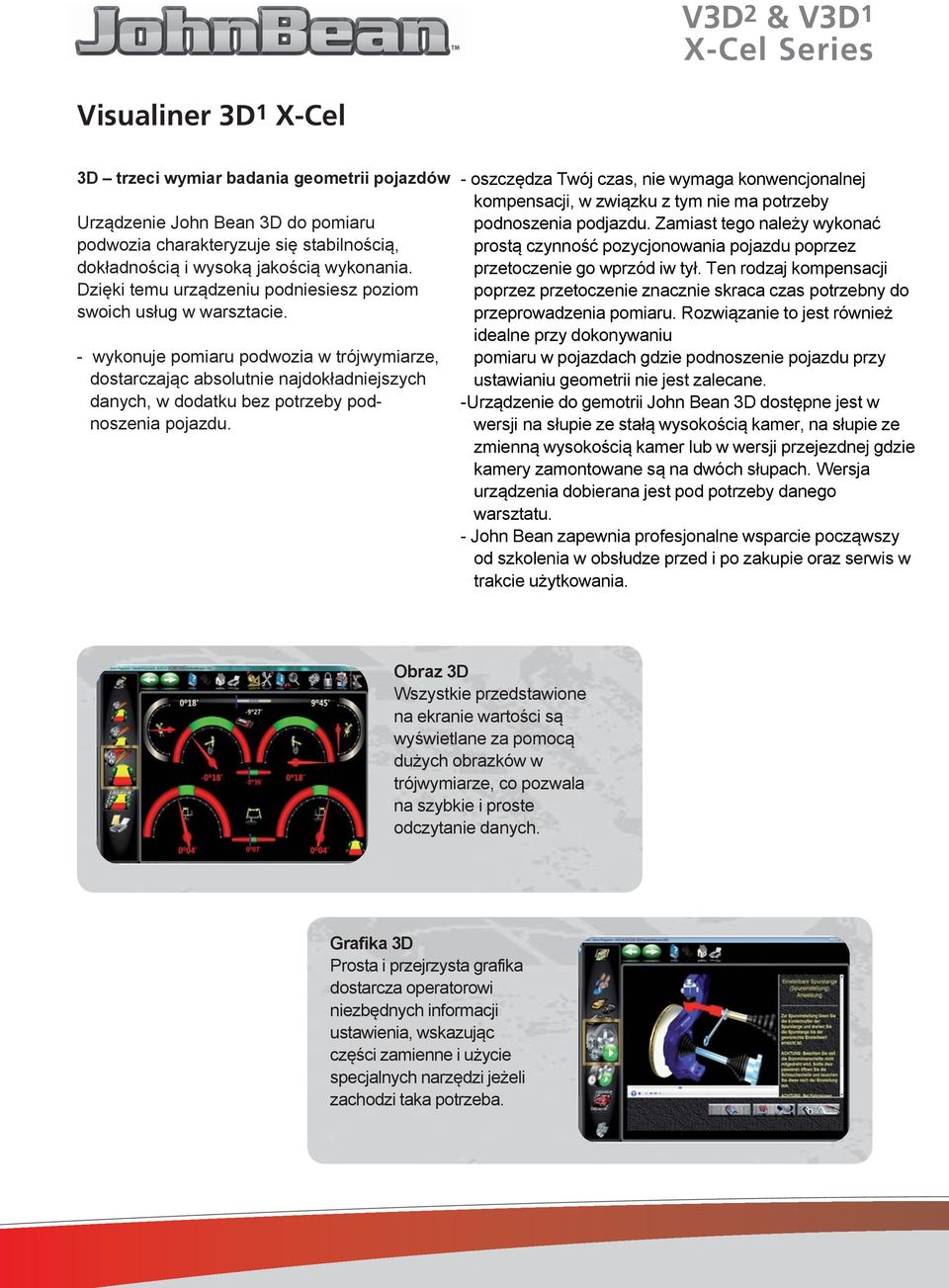

4 Visualiner 3D 1 X-Cel 3D trzeci wymiar badania geometrii pojazdów Urządzenie John Bean 3D do pomiaru podwozia charakteryzuje się stabilnością, dokładnością i wysoką jakością wykonania. Dzięki temu urządzeniu podniesiesz poziom swoich usług w warsztacie. - wykonuje pomiaru podwozia w trójwymiarze, dostarczając absolutnie najdokładniejszych danych, w dodatku bez potrzeby podnoszenia pojazdu. - oszczędza Twój czas, nie wymaga konwencjonalnej kompensacji, w związku z tym nie ma potrzeby podnoszenia podjazdu. Zamiast tego należy wykonać prostą czynność pozycjonowania pojazdu poprzez przetoczenie go wprzód iw tył. Ten rodzaj kompensacji poprzez przetoczenie znacznie skraca czas potrzebny do przeprowadzenia pomiaru. Rozwiązanie to jest również idealne przy dokonywaniu pomiaru w pojazdach gdzie podnoszenie pojazdu przy ustawianiu geometrii nie jest zalecane. -Urządzenie do gemotrii John Bean 3D dostępne jest w wersji na słupie ze stałą wysokością kamer, na słupie ze zmienną wysokością kamer lub w wersji przejezdnej gdzie kamery zamontowane są na dwóch słupach. Wersja urządzenia dobierana jest pod potrzeby danego warsztatu. - John Bean zapewnia profesjonalne wsparcie począwszy od szkolenia w obsłudze przed i po zakupie oraz serwis w trakcie użytkowania. Obraz 3D Wszystkie przedstawione na ekranie wartości są wyświetlane za pomocą dużych obrazków w trójwymiarze, co pozwala na szybkie i proste odczytanie danych. Grafika 3D Prosta i przejrzysta grafika dostarcza operatorowi niezbędnych informacji ustawienia, wskazując części zamienne i użycie specjalnych narzędzi jeżeli zachodzi taka potrzeba.

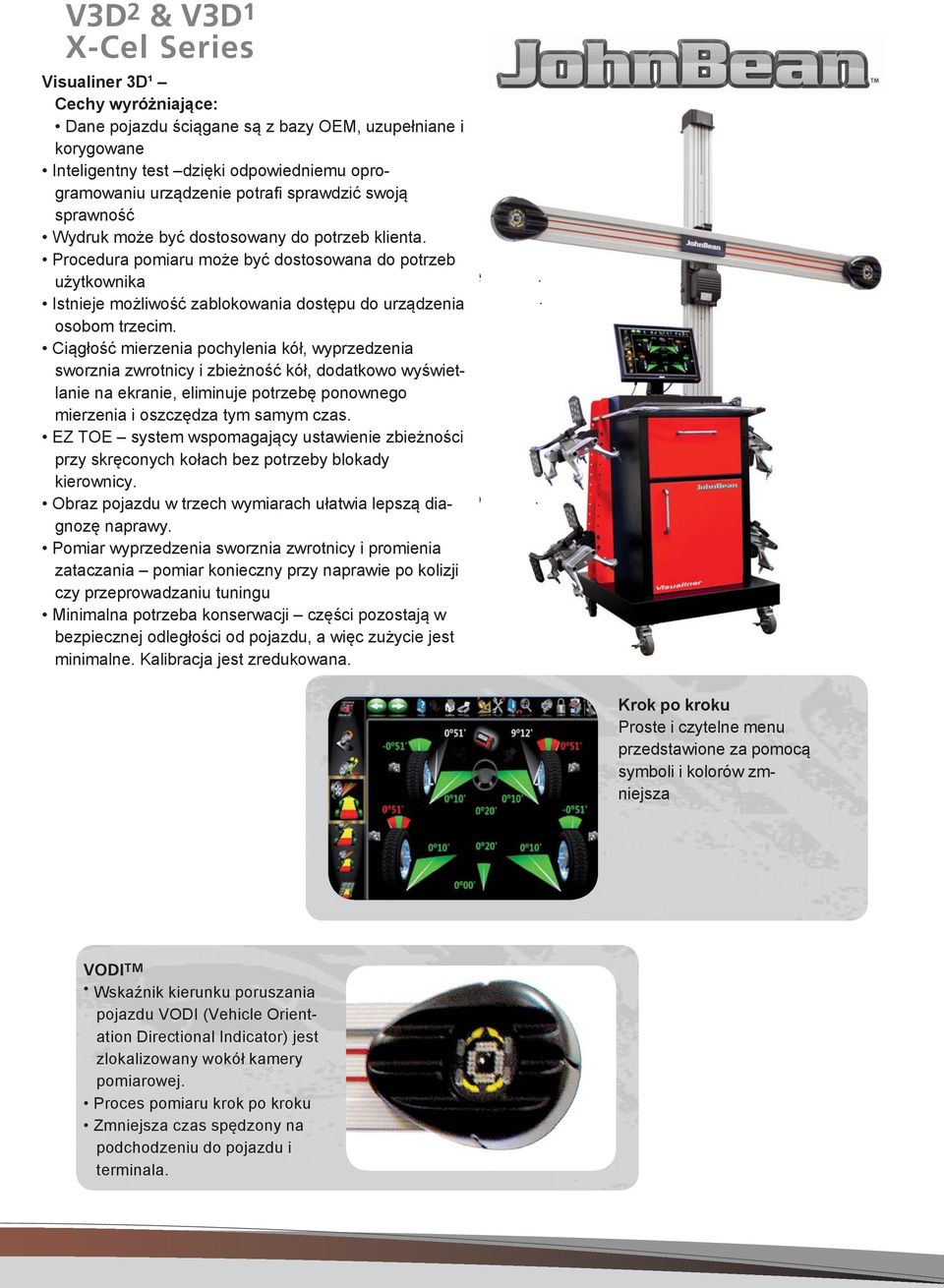

5 Visualiner 3D¹ Cechy wyróżniające: Dane pojazdu ściągane są z bazy OEM, uzupełniane i korygowane Inteligentny test dzięki odpowiedniemu oprogramowaniu urządzenie potrafi sprawdzić swoją sprawność Wydruk może być dostosowany do potrzeb klienta. Procedura pomiaru może być dostosowana do potrzeb użytkownika Istnieje możliwość zablokowania dostępu do urządzenia osobom trzecim. Ciągłość mierzenia pochylenia kół, wyprzedzenia sworznia zwrotnicy i zbieżność kół, dodatkowo wyświetlanie na ekranie, eliminuje potrzebę ponownego mierzenia i oszczędza tym samym czas. EZ TOE system wspomagający ustawienie zbieżności przy skręconych kołach bez potrzeby blokady kierownicy. Obraz pojazdu w trzech wymiarach ułatwia lepszą diagnozę naprawy. Pomiar wyprzedzenia sworznia zwrotnicy i promienia zataczania pomiar konieczny przy naprawie po kolizji czy przeprowadzaniu tuningu Minimalna potrzeba konserwacji części pozostają w bezpiecznej odległości od pojazdu, a więc zużycie jest minimalne. Kalibracja jest zredukowana. e.. o. ute must ts Krok po kroku Proste i czytelne menu przedstawione za pomocą symboli i kolorów zmniejsza ryzyko błędów. VODI TM Wskaźnik kierunku poruszania pojazdu VODI (Vehicle Orientation Directional Indicator) jest zlokalizowany wokół kamery pomiarowej. Proces pomiaru krok po kroku Zmniejsza czas spędzony na podchodzeniu do pojazdu i terminala.

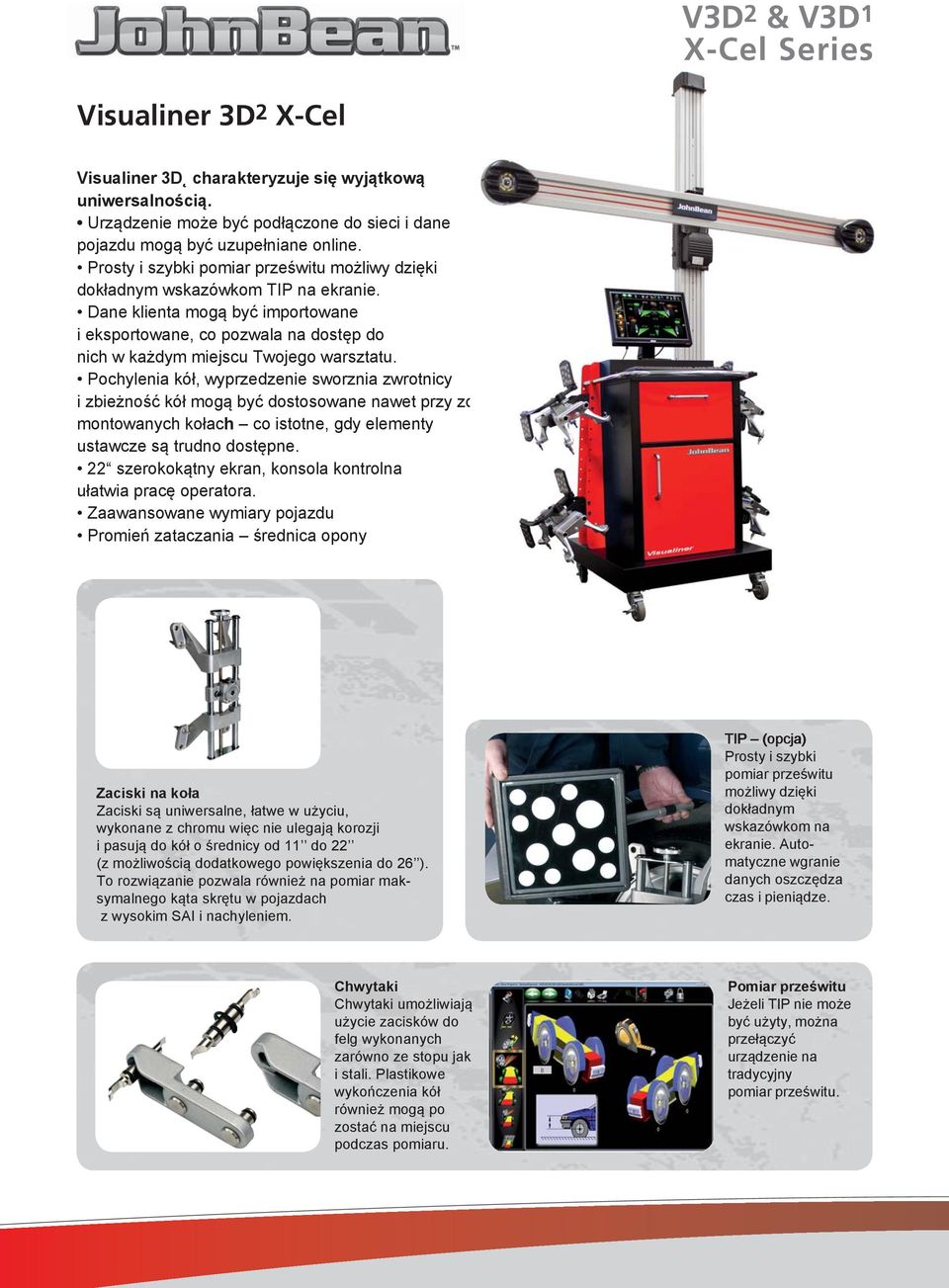

6 Visualiner 3D 2 X-Cel Visualiner 3D charakteryzuje się wyjątkową uniwersalnością. Urządzenie może być podłączone do sieci i dane pojazdu mogą być uzupełniane online. Prosty i szybki pomiar prześwitu możliwy dzięki dokładnym wskazówkom TIP na ekranie. Dane klienta mogą być importowane i eksportowane, co pozwala na dostęp do nich w każdym miejscu Twojego warsztatu. Pochylenia kół, wyprzedzenie sworznia zwrotnicy i zbieżność kół mogą być dostosowane nawet przy zdemontowanych kołach co istotne, gdy elementy ustawcze są trudno dostępne. 22 szerokokątny ekran, konsola kontrolna ułatwia pracę operatora. Zaawansowane wymiary pojazdu Promień zataczania średnica opony Zaciski na koła Zaciski są uniwersalne, łatwe w użyciu, wykonane z chromu więc nie ulegają korozji i pasują do kół o średnicy od 11 do 22 (z możliwością dodatkowego powiększenia do 26 ). To rozwiązanie pozwala również na pomiar maksymalnego kąta skrętu w pojazdach z wysokim SAI i nachyleniem. TIP (opcja) Prosty i szybki pomiar prześwitu możliwy dzięki dokładnym wskazówkom na ekranie. Automatyczne wgranie danych oszczędza czas i pieniądze. Chwytaki Chwytaki umożliwiają użycie zacisków do felg wykonanych zarówno ze stopu jak i stali. Plastikowe wykończenia kół również mogą po zostać na miejscu podczas pomiaru. Pomiar prześwitu Jeżeli TIP nie może być użyty, można przełączyć urządzenie na tradycyjny pomiar prześwitu.

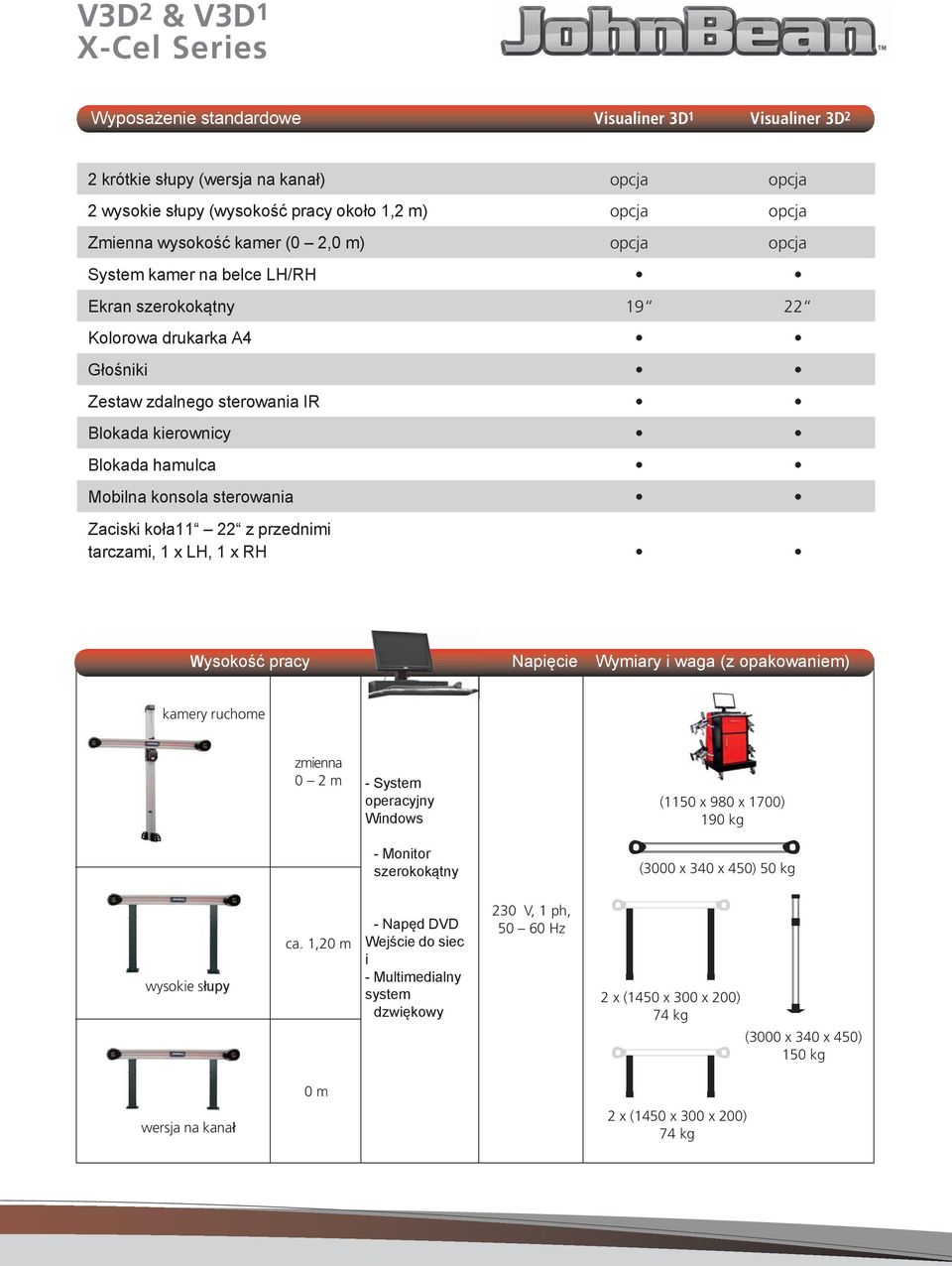

7 Wyposażenie standardowe Visualiner 3D 1 Visualiner 3D 2 2 krótkie słupy (wersja na kanał) opcja opcja 2 wysokie słupy (wysokość pracy około 1,2 m) opcja opcja Zmienna wysokość kamer (0 2,0 m) opcja opcja System kamer na belce LH/RH Ekran szerokokątny Kolorowa drukarka A4 Głośniki Zestaw zdalnego sterowania IR Blokada kierownicy Blokada hamulca Mobilna konsola sterowania Zaciski koła11 22 z przednimi tarczami, 1 x LH, 1 x RH Wysokość pracy Napięcie Wymiary i waga (z opakowaniem) kamery ruchome zmienna 0 2 m - System operacyjny Windows (1150 x 980 x 1700) 190 kg - Monitor szerokokątny (3000 x 340 x 450) 50 kg wysokie słupy ca. 1,20 m - Napęd DVD Wejście do siec i - Multimedialny system dzwiękowy 230 V, 1 ph, Hz 2 x (1450 x 300 x 200) 74 kg (3000 x 340 x 450) 150 kg 0 m wersja na kanał 2 x (1450 x 300 x 200) 74 kg

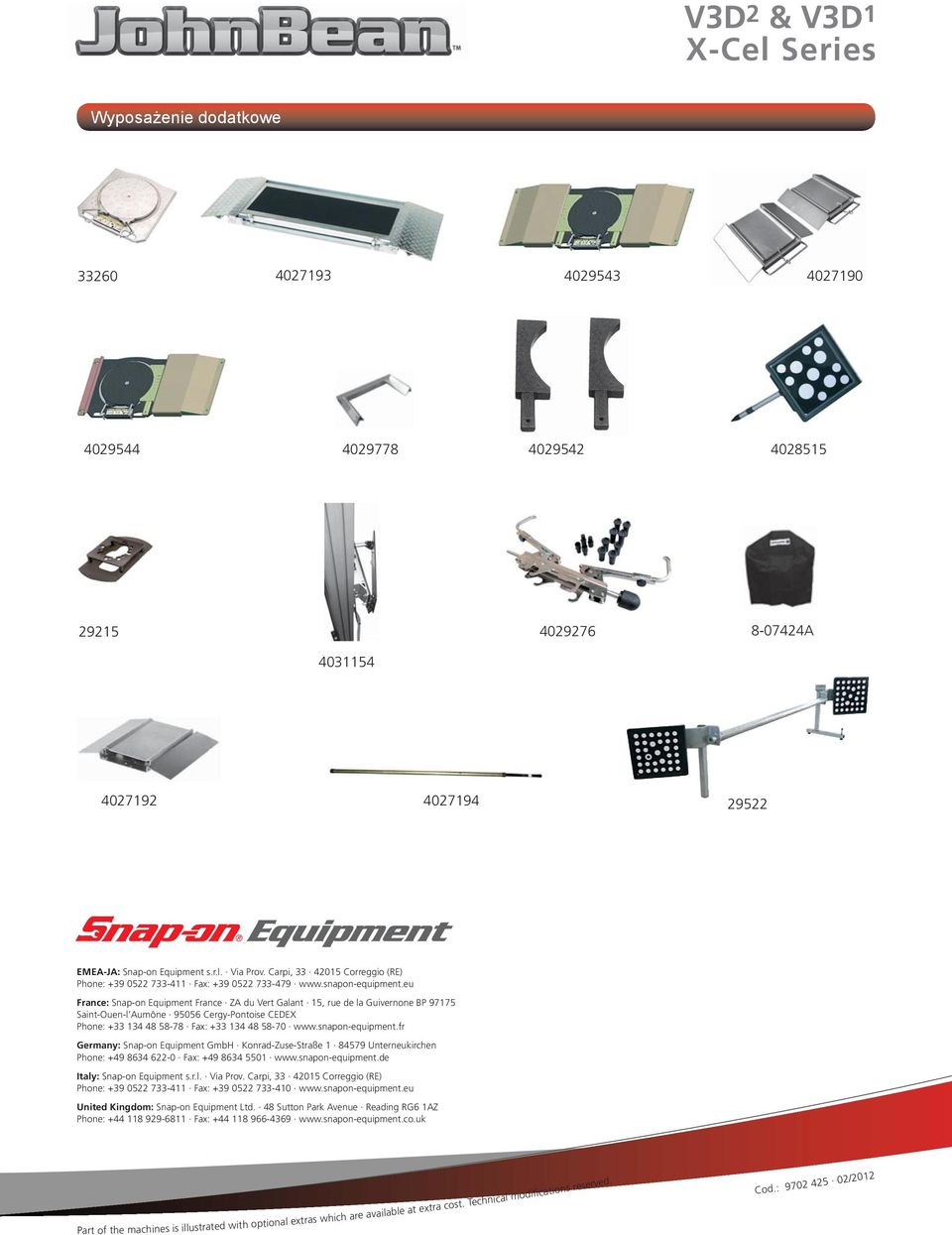

8 Wyposażenie dodatkowe A EMEA-JA: Snap-on Equipment s.r.l. Via Prov. Carpi, Correggio (RE) Phone: Fax: France: Snap-on Equipment France ZA du Vert Galant 15, rue de la Guivernone BP Saint-Ouen-l Aumône Cergy-Pontoise CEDEX Phone: Fax: Germany: Snap-on Equipment GmbH Konrad-Zuse-Straße Unterneukirchen Phone: Fax: Italy: Snap-on Equipment s.r.l. Via Prov. Carpi, Correggio (RE) Phone: Fax: United Kingdom: Snap-on Equipment Ltd. 48 Sutton Park Avenue Reading RG6 1AZ Phone: Fax: Part of the machines is illustrated with optional extras which are available at extra cost. Technical modifi cations reserved. Cod.: /2012
