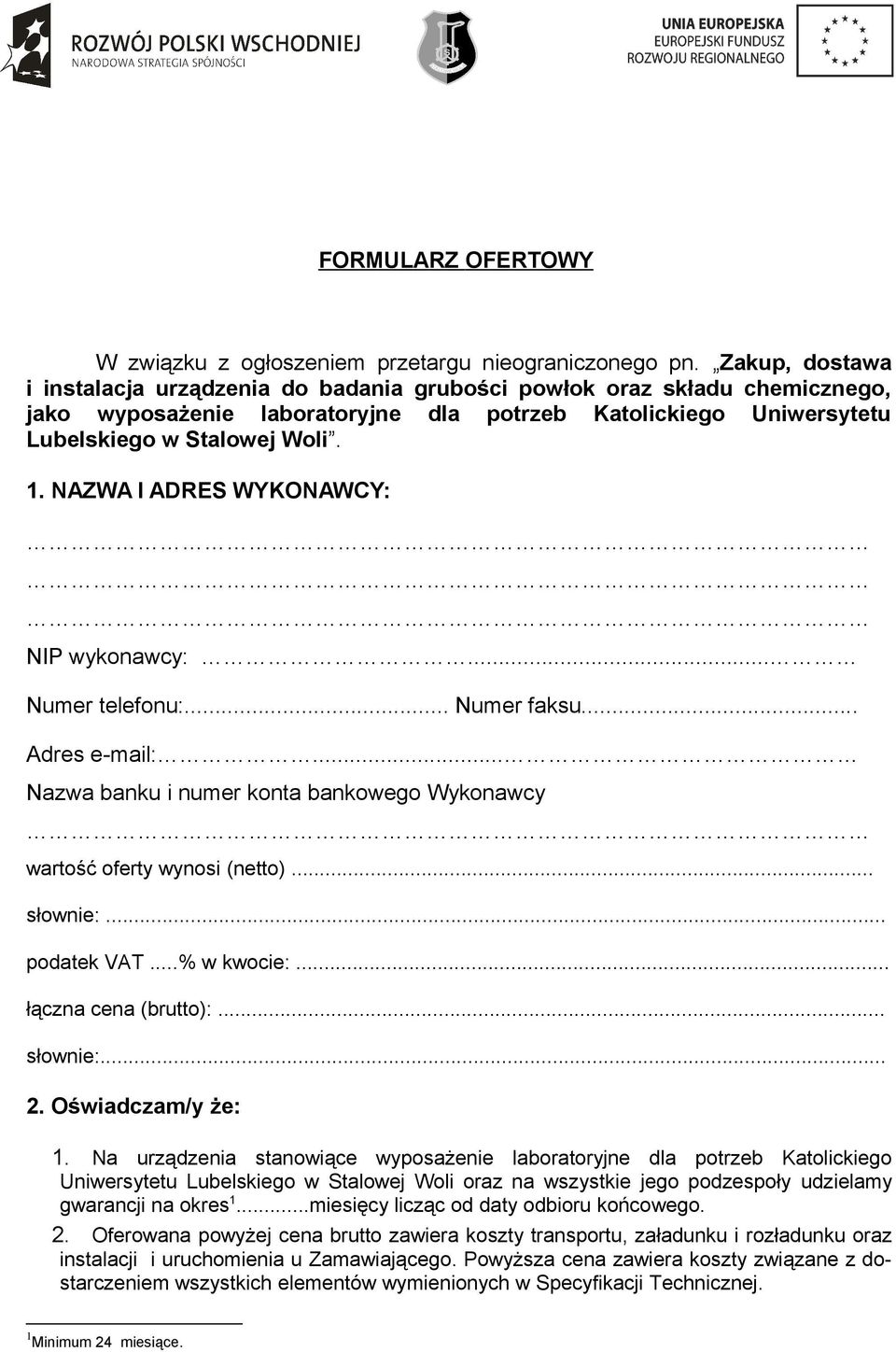

1 FORMULARZ OFERTOWY W związku z ogłoszeniem przetargu nieograniczonego pn. Zakup, dostawa i instalacja urządzenia do badania grubości powłok oraz składu chemicznego, jako wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli. 1. NAZWA I ADRES WYKONAWCY: NIP wykonawcy:... Numer telefonu:... Numer faksu... Adres ... Nazwa banku i numer konta bankowego Wykonawcy wartość oferty wynosi (netto)... słownie:... podatek VAT...% w kwocie:... łączna cena (brutto):... słownie: Oświadczam/y że: 1. Na urządzenia stanowiące wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli oraz na wszystkie jego podzespoły udzielamy gwarancji na okres 1...miesięcy licząc od daty odbioru końcowego. 2. Oferowana powyżej cena brutto zawiera koszty transportu, załadunku i rozładunku oraz instalacji i uruchomienia u Zamawiającego. Powyższa cena zawiera koszty związane z dostarczeniem wszystkich elementów wymienionych w Specyfikacji Technicznej. 1 Minimum 24 miesiące.

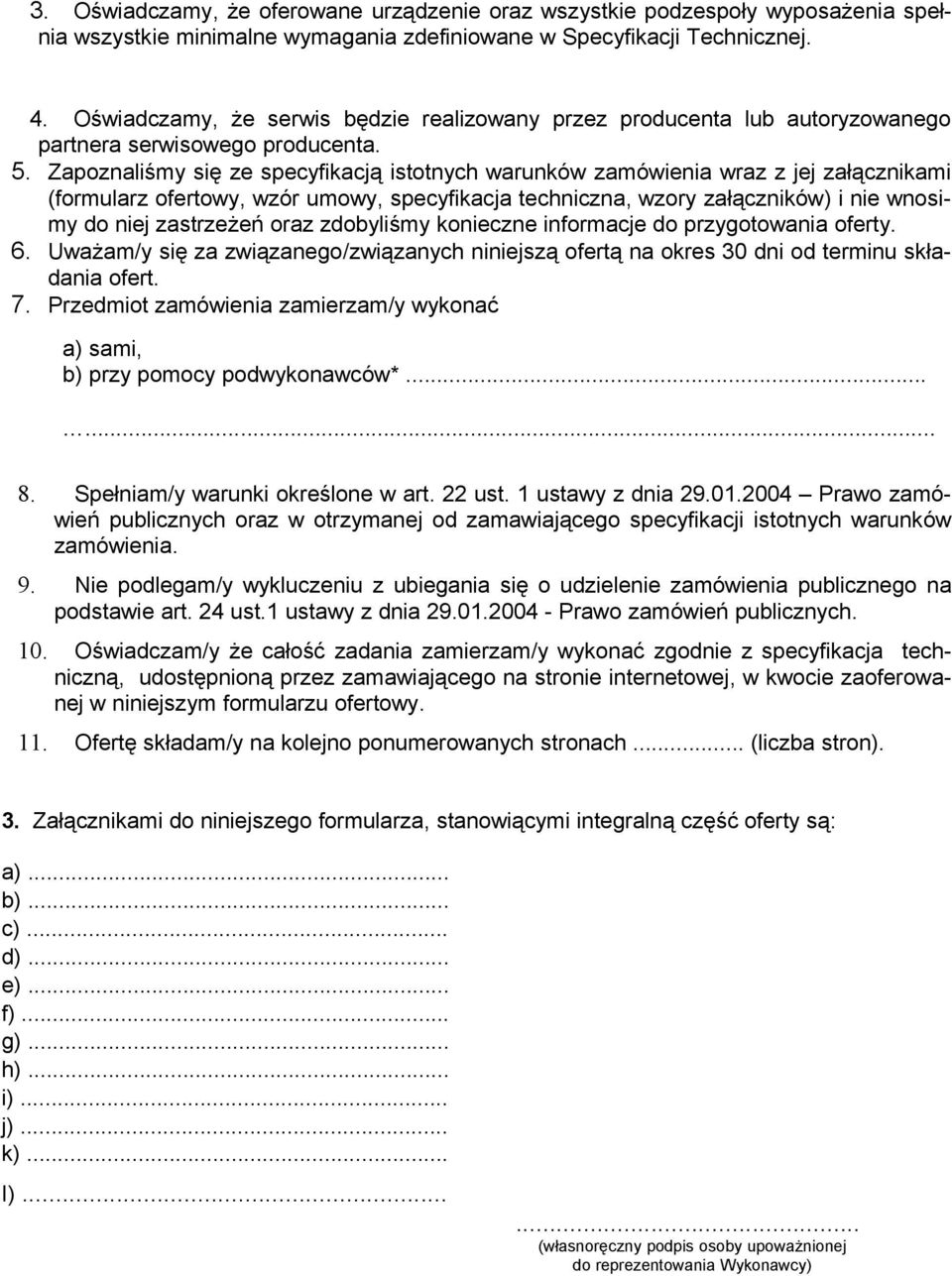

2 3. Oświadczamy, że oferowane urządzenie oraz wszystkie podzespoły wyposażenia spełnia wszystkie minimalne wymagania zdefiniowane w Specyfikacji Technicznej. 4. Oświadczamy, że serwis będzie realizowany przez producenta lub autoryzowanego partnera serwisowego producenta. 5. Zapoznaliśmy się ze specyfikacją istotnych warunków zamówienia wraz z jej załącznikami (formularz ofertowy, wzór umowy, specyfikacja techniczna, wzory załączników) i nie wnosimy do niej zastrzeżeń oraz zdobyliśmy konieczne informacje do przygotowania oferty. 6. Uważam/y się za związanego/związanych niniejszą ofertą na okres 30 dni od terminu składania ofert. 7. Przedmiot zamówienia zamierzam/y wykonać sami, b) przy pomocy podwykonawców* Spełniam/y warunki określone w art. 22 ust. 1 ustawy z dnia Prawo zamówień publicznych oraz w otrzymanej od zamawiającego specyfikacji istotnych warunków zamówienia. 9. Nie podlegam/y wykluczeniu z ubiegania się o udzielenie zamówienia publicznego na podstawie art. 24 ust.1 ustawy z dnia Prawo zamówień publicznych. 10. Oświadczam/y że całość zadania zamierzam/y wykonać zgodnie z specyfikacja techniczną, udostępnioną przez zamawiającego na stronie internetowej, w kwocie zaoferowanej w niniejszym formularzu ofertowy. 11. Ofertę składam/y na kolejno ponumerowanych stronach... (liczba stron). 3. Załącznikami do niniejszego formularza, stanowiącymi integralną część oferty są:... b)... c)... d) f)... g)... h)... i)... j)... k)... l) (własnoręczny podpis osoby upoważnionej do reprezentowania Wykonawcy)

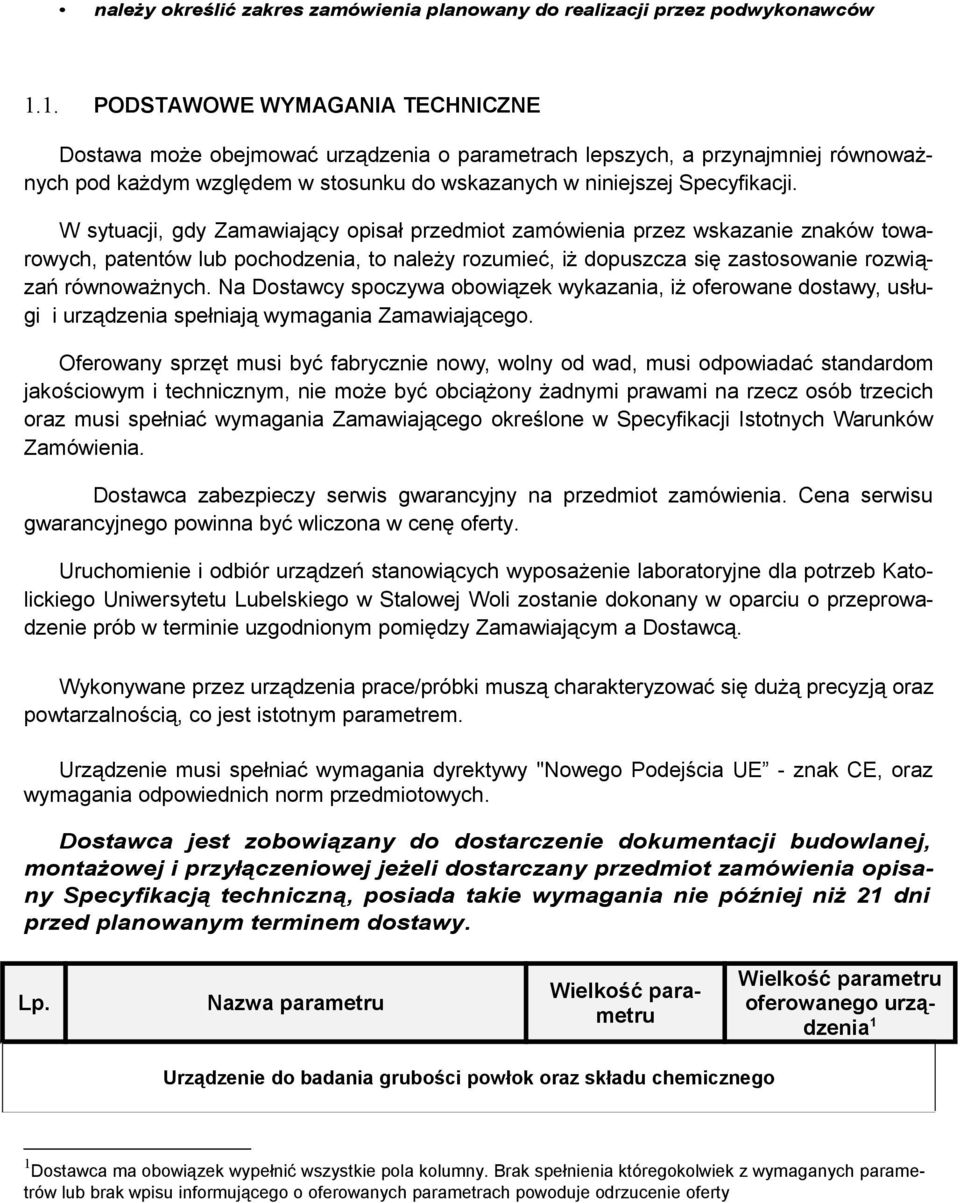

3 należy określić zakres zamówienia planowany do realizacji przez podwykonawców 1.1. PODSTAWOWE WYMAGANIA TECHNICZNE Dostawa może obejmować urządzenia o parametrach lepszych, a przynajmniej równoważnych pod każdym względem w stosunku do wskazanych w niniejszej Specyfikacji. W sytuacji, gdy Zamawiający opisał przedmiot zamówienia przez wskazanie znaków towarowych, patentów lub pochodzenia, to należy rozumieć, iż dopuszcza się zastosowanie rozwiązań równoważnych. Na Dostawcy spoczywa obowiązek wykazania, iż oferowane dostawy, usługi i urządzenia spełniają wymagania Zamawiającego. Oferowany sprzęt musi być fabrycznie nowy, wolny od wad, musi odpowiadać standardom jakościowym i technicznym, nie może być obciążony żadnymi prawami na rzecz osób trzecich oraz musi spełniać wymagania Zamawiającego określone w Specyfikacji Istotnych Warunków Zamówienia. Dostawca zabezpieczy serwis gwarancyjny na przedmiot zamówienia. Cena serwisu gwarancyjnego powinna być wliczona w cenę oferty. Uruchomienie i odbiór urządzeń stanowiących wyposażenie laboratoryjne dla potrzeb Katolickiego Uniwersytetu Lubelskiego w Stalowej Woli zostanie dokonany w oparciu o przeprowadzenie prób w terminie uzgodnionym pomiędzy Zamawiającym a Dostawcą. Wykonywane przez urządzenia prace/próbki muszą charakteryzować się dużą precyzją oraz powtarzalnością, co jest istotnym parametrem. Urządzenie musi spełniać wymagania dyrektywy "Nowego Podejścia UE - znak CE, oraz wymagania odpowiednich norm przedmiotowych. Dostawca jest zobowiązany do dostarczenie dokumentacji budowlanej, montażowej i przyłączeniowej jeżeli dostarczany przedmiot zamówienia opisany Specyfikacją techniczną, posiada takie wymagania nie później niż 21 dni przed planowanym terminem dostawy. Lp. 1 Urządzenie do badania grubości powłok oraz składu chemicznego 1 Dostawca ma obowiązek wypełnić wszystkie pola kolumny. Brak spełnienia któregokolwiek z wymaganych parametrów lub brak wpisu informującego o oferowanych parametrach powoduje odrzucenie oferty

4 1 Metoda działania 2 Zakres analizowanych pierwiastków Fluorescencja rentgenowska XRF zgodnie z normą EN ISO 3497 od Al(Z=13) do U(Z=92) 3 Kierunek pomiaru Z góry na dół 4 Lampa rentgenowska Lampa typu micro-focus b) Minimalny zakres napięciowy pracy lampy rentgenowskiej kV c) Możliwość pracy przy maksymalnym prądzie anodowym nie mniejszym niż 1mA d) Lampa zaopatrzona w okno berylowe Lampa wraz z układem generatora wysokoczęstotliwościowego zanurzona w oleju chłodzącym 5 Detektor Detektor typu SDD (Silicon Drift Detector) chłodzony elektronicznie - efekt Peltiere a b) Rozdzielczość nie gorsza niż: 140eV (Mn-Kα) c) Powierzchnia czynna detektora SDD nie mniejsza niż 20mm2 6 Kolimatory Kolimatory automatycznie, programowo przełączalne. b) Średnice kolimatorów ø0,2 - ø0,6 ø1 - ø3mm c) Minimalna ilość kolimatorów 4 7 Filtry Filtry automatycznie, programowo przełączalne. b) Możliwość pracy bez filtra c) Minimalna ilość filtrów 5 d) Materiał filtrów 8 Komora pomiarowa Nikiel, aluminium, Mylar Pomiary w atmosferze powietrza Minimalne wewnętrzne wymiary komory, szer. b) x głęb. x wys.: Komora zaopatrzona w automatyczny, programowalny stolik pomiarowy XY o minimalnej wielkości: 350 x 300mm oraz o minimalnym zakresie ruchów XY: 250 x 250 mm przy dokładności pozycjonowania nie gorszej niż c) 0,005 mm; możliwość uzyskania prędkości przesuwów maksymalnych nie mniejszych niż 25mm/sek; d) Ruch w osi Z powinien być realizowany poprzez przesuw całej głowicy pomiarowej (z 560 x 560 x 140mm

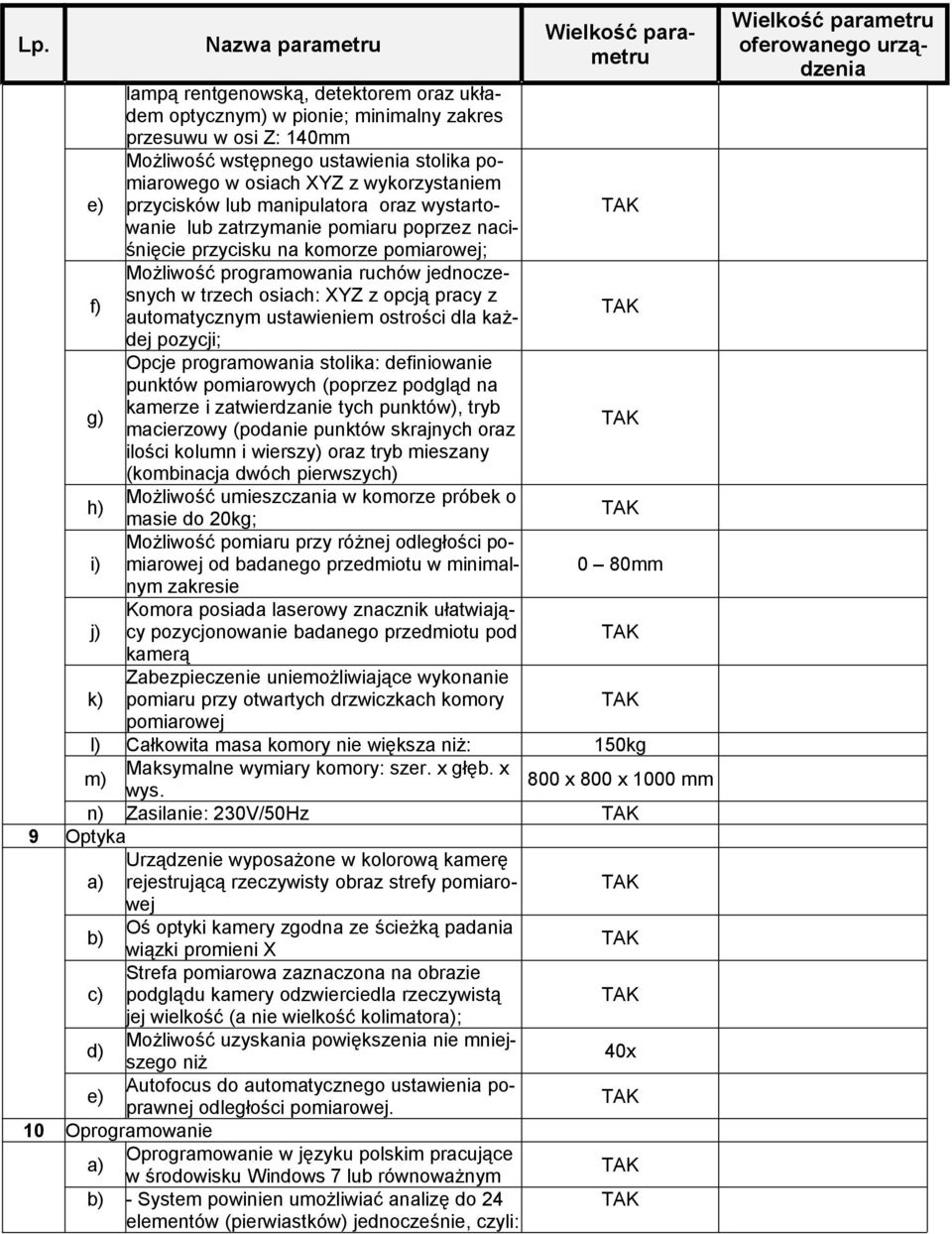

5 9 Optyka lampą rentgenowską, detektorem oraz układem optycznym) w pionie; minimalny zakres przesuwu w osi Z: 140mm Możliwość wstępnego ustawienia stolika pomiarowego w osiach XYZ z wykorzystaniem przycisków lub manipulatora oraz wystartowanie lub zatrzymanie pomiaru poprzez naci- śnięcie przycisku na komorze pomiarowej; f) Możliwość programowania ruchów jednoczesnych w trzech osiach: XYZ z opcją pracy z automatycznym ustawieniem ostrości dla każdej pozycji; g) Opcje programowania stolika: definiowanie punktów pomiarowych (poprzez podgląd na kamerze i zatwierdzanie tych punktów), tryb macierzowy (podanie punktów skrajnych oraz ilości kolumn i wierszy) oraz tryb mieszany (kombinacja dwóch pierwszych) h) Możliwość umieszczania w komorze próbek o masie do 20kg; i) Możliwość pomiaru przy różnej odległości pomiarowej od badanego przedmiotu w minimalnym 0 80mm zakresie j) Komora posiada laserowy znacznik ułatwiający pozycjonowanie badanego przedmiotu pod kamerą k) Zabezpieczenie uniemożliwiające wykonanie pomiaru przy otwartych drzwiczkach komory pomiarowej l) Całkowita masa komory nie większa niż: 150kg m) Maksymalne wymiary komory: szer. x głęb. x wys. 800 x 800 x 1000 mm n) Zasilanie: 230V/50Hz Urządzenie wyposażone w kolorową kamerę rejestrującą rzeczywisty obraz strefy pomiarowej b) Oś optyki kamery zgodna ze ścieżką padania wiązki promieni X Strefa pomiarowa zaznaczona na obrazie c) podglądu kamery odzwierciedla rzeczywistą jej wielkość (a nie wielkość kolimator; d) Możliwość uzyskania powiększenia nie mniejszego niż Autofocus do automatycznego ustawienia poprawnej odległości pomiarowej. 10 Oprogramowanie Oprogramowanie w języku polskim pracujące w środowisku Windows 7 lub równoważnym b) - System powinien umożliwiać analizę do 24 elementów (pierwiastków) jednocześnie, czyli: 40x

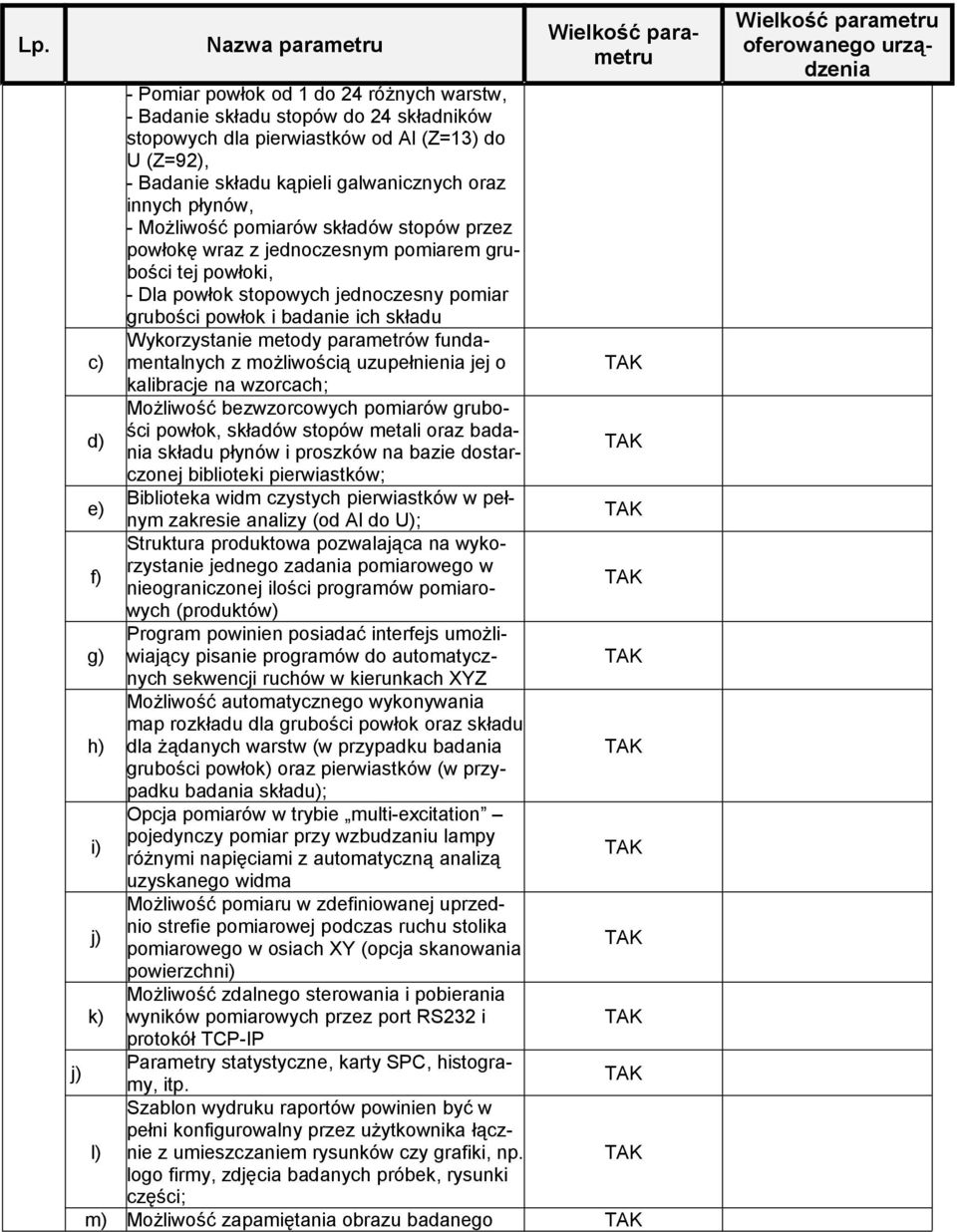

6 - Pomiar powłok od 1 do 24 różnych warstw, - Badanie składu stopów do 24 składników stopowych dla pierwiastków od Al (Z=13) do U (Z=92), - Badanie składu kąpieli galwanicznych oraz innych płynów, - Możliwość pomiarów składów stopów przez powłokę wraz z jednoczesnym pomiarem grubości tej powłoki, - Dla powłok stopowych jednoczesny pomiar grubości powłok i badanie ich składu c) Wykorzystanie metody parametrów fundamentalnych z możliwością uzupełnienia jej o kalibracje na wzorcach; d) Możliwość bezwzorcowych pomiarów grubości powłok, składów stopów metali oraz badania składu płynów i proszków na bazie dostarczonej biblioteki pierwiastków; Biblioteka widm czystych pierwiastków w pełnym zakresie analizy (od Al do U); f) Struktura produktowa pozwalająca na wykorzystanie jednego zadania pomiarowego w nieograniczonej ilości programów pomiarowych (produktów) g) Program powinien posiadać interfejs umożliwiający pisanie programów do automatycznych sekwencji ruchów w kierunkach XYZ h) Możliwość automatycznego wykonywania map rozkładu dla grubości powłok oraz składu dla żądanych warstw (w przypadku badania grubości powłok) oraz pierwiastków (w przypadku badania składu); i) Opcja pomiarów w trybie multi-excitation pojedynczy pomiar przy wzbudzaniu lampy różnymi napięciami z automatyczną analizą uzyskanego widma j) Możliwość pomiaru w zdefiniowanej uprzednio strefie pomiarowej podczas ruchu stolika pomiarowego w osiach XY (opcja skanowania powierzchni) k) Możliwość zdalnego sterowania i pobierania wyników pomiarowych przez port RS232 i protokół TCP-IP j) Parametry statystyczne, karty SPC, histogramy, itp. Szablon wydruku raportów powinien być w pełni konfigurowalny przez użytkownika łącznie l) z umieszczaniem rysunków czy grafiki, np. logo firmy, zdjęcia badanych próbek, rysunki części; m) Możliwość zapamiętania obrazu badanego

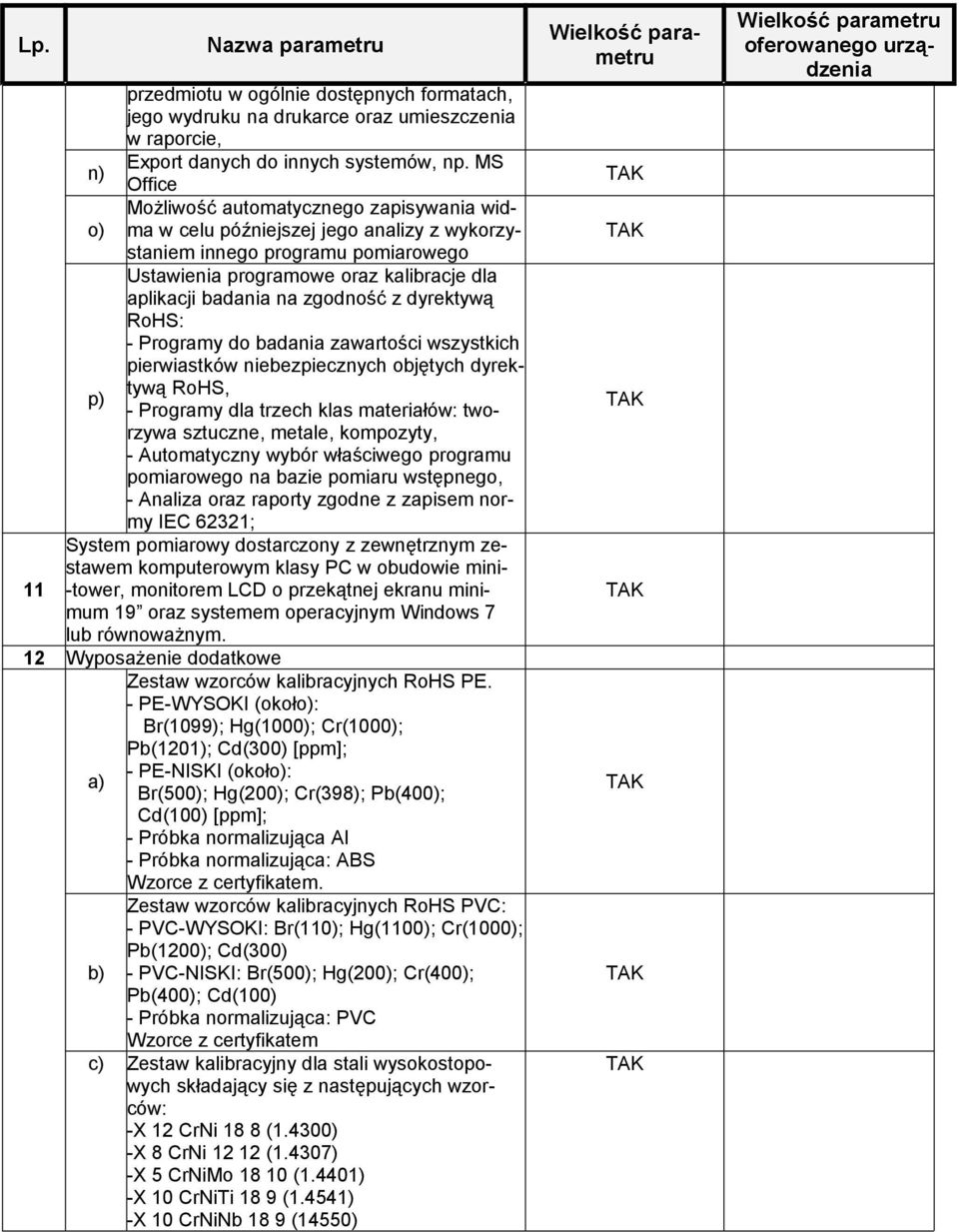

7 11 przedmiotu w ogólnie dostępnych formatach, jego wydruku na drukarce oraz umieszczenia w raporcie, Export danych do innych systemów, np. MS n) Office Możliwość automatycznego zapisywania widma w celu późniejszej jego analizy z wykorzy- o) staniem innego programu pomiarowego Ustawienia programowe oraz kalibracje dla aplikacji badania na zgodność z dyrektywą RoHS: - Programy do badania zawartości wszystkich pierwiastków niebezpiecznych objętych dyrektywą RoHS, p) - Programy dla trzech klas materiałów: tworzywa sztuczne, metale, kompozyty, - Automatyczny wybór właściwego programu pomiarowego na bazie pomiaru wstępnego, - Analiza oraz raporty zgodne z zapisem normy IEC 62321; System pomiarowy dostarczony z zewnętrznym zestawem komputerowym klasy PC w obudowie mini- -tower, monitorem LCD o przekątnej ekranu minimum 19 oraz systemem operacyjnym Windows 7 lub równoważnym. 12 Wyposażenie dodatkowe Zestaw wzorców kalibracyjnych RoHS PE. - PE-WYSOKI (około): Br(1099); Hg(1000); Cr(1000); Pb(1201); Cd(300) [ppm]; - PE-NISKI (około): Br(500); Hg(200); Cr(398); Pb(400); Cd(100) [ppm]; - Próbka normalizująca Al - Próbka normalizująca: ABS Wzorce z certyfikatem. Zestaw wzorców kalibracyjnych RoHS PVC: - PVC-WYSOKI: Br(110); Hg(1100); Cr(1000); Pb(1200); Cd(300) b) - PVC-NISKI: Br(500); Hg(200); Cr(400); Pb(400); Cd(100) - Próbka normalizująca: PVC Wzorce z certyfikatem c) Zestaw kalibracyjny dla stali wysokostopowych składający się z następujących wzorców: -X 12 CrNi 18 8 (1.4300) -X 8 CrNi (1.4307) -X 5 CrNiMo (1.4401) -X 10 CrNiTi 18 9 (1.4541) -X 10 CrNiNb 18 9 (14550)

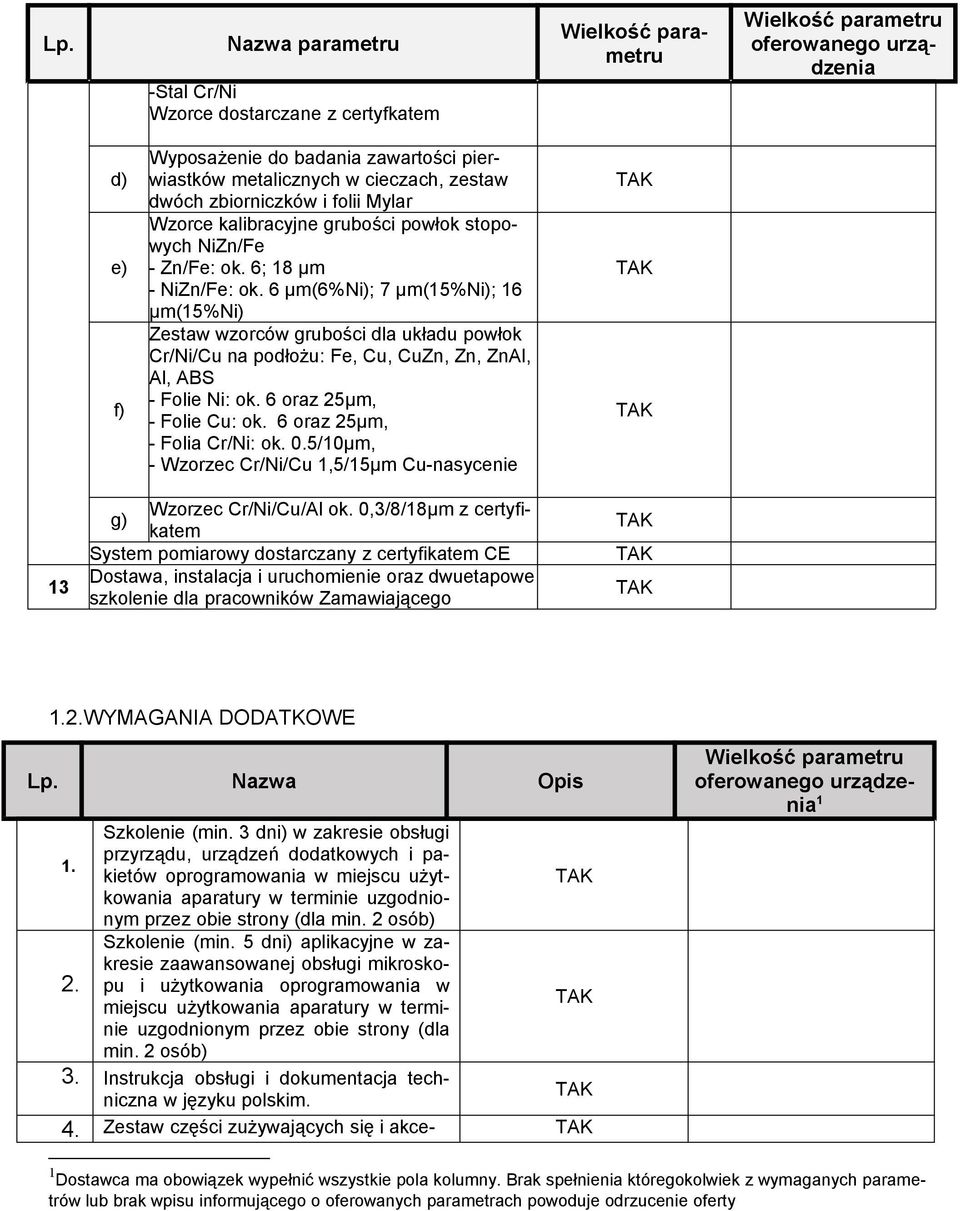

8 -Stal Cr/Ni Wzorce dostarczane z certyfkatem d) f) Wyposażenie do badania zawartości pierwiastków metalicznych w cieczach, zestaw dwóch zbiorniczków i folii Mylar Wzorce kalibracyjne grubości powłok stopowych NiZn/Fe - Zn/Fe: ok. 6; 18 µm - NiZn/Fe: ok. 6 µm(6%ni); 7 µm(15%ni); 16 µm(15%ni) Zestaw wzorców grubości dla układu powłok Cr/Ni/Cu na podłożu: Fe, Cu, CuZn, Zn, ZnAl, Al, ABS - Folie Ni: ok. 6 oraz 25µm, - Folie Cu: ok. 6 oraz 25µm, - Folia Cr/Ni: ok. 0.5/10µm, - Wzorzec Cr/Ni/Cu 1,5/15µm Cu-nasycenie 13 Wzorzec Cr/Ni/Cu/Al ok. 0,3/8/18µm z certyfikatem g) System pomiarowy dostarczany z certyfikatem CE Dostawa, instalacja i uruchomienie oraz dwuetapowe szkolenie dla pracowników Zamawiającego 1.2.WYMAGANIA DODATKOWE Lp. Nazwa Opis Szkolenie (min. 3 dni) w zakresie obsługi przyrządu, urządzeń dodatkowych i pakietów oprogramowania w miejscu użytkowania aparatury w terminie uzgodnionym przez obie strony (dla min. 2 osób) Szkolenie (min. 5 dni) aplikacyjne w zakresie zaawansowanej obsługi mikroskopu i użytkowania oprogramowania w miejscu użytkowania aparatury w terminie uzgodnionym przez obie strony (dla min. 2 osób) 3. Instrukcja obsługi i dokumentacja techniczna w języku polskim. 4. Zestaw części zużywających się i akce- 1 1 Dostawca ma obowiązek wypełnić wszystkie pola kolumny. Brak spełnienia któregokolwiek z wymaganych parametrów lub brak wpisu informującego o oferowanych parametrach powoduje odrzucenie oferty

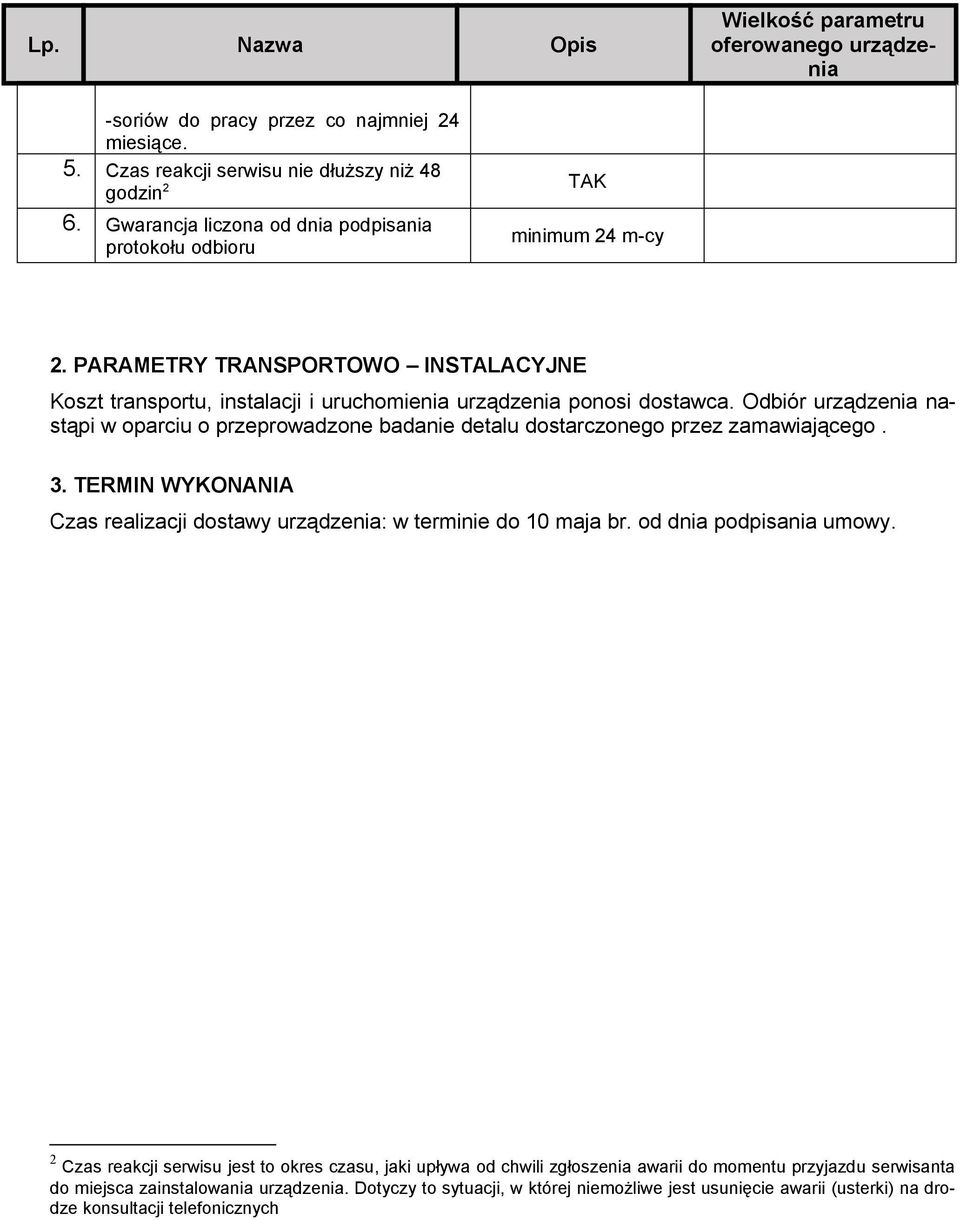

9 Nazwa Opis -soriów do pracy przez co najmniej 24 miesiące. 5. Czas reakcji serwisu nie dłuższy niż 48 godzin 2 6. Gwarancja liczona od dnia podpisania protokołu odbioru minimum 24 m-cy 2. PARAMETRY TRANSPORTOWO INSTALACYJNE Koszt transportu, instalacji i uruchomienia urządzenia ponosi dostawca. Odbiór urządzenia nastąpi w oparciu o przeprowadzone badanie detalu dostarczonego przez zamawiającego. 3. TERMIN WYKONANIA Czas realizacji dostawy urządzenia: w terminie do 10 maja br. od dnia podpisania umowy. 2 Czas reakcji serwisu jest to okres czasu, jaki upływa od chwili zgłoszenia awarii do momentu przyjazdu serwisanta do miejsca zainstalowania urządzenia. Dotyczy to sytuacji, w której niemożliwe jest usunięcie awarii (usterki) na drodze konsultacji telefonicznych
