CICHY DOM. Materiały silikatowe do ścian o podwyższonej izolacyjności akustycznej

Transkrypt

1 jakość wytrzymałość Materiały silikatowe do ścian o podwyższonej izolacyjności akustycznej CICHY DOM Grupa SILIKATY: SIEDZIBA FIRMY: ZAKŁAD KRUKI Olszewo-Borki Kruki, ul. Nowowiejska 33 (woj. mazowieckie) tel./fax (29) , ZAKŁAD JEDLANKA Stoczek Łukowski Jedlanka 2 (woj. lubelskie) tel./fax (25) , ZAKŁAD KLUCZE Klucze Klucze-Osada 17a (woj. małopolskie) tel./fax (32) , ZAKŁAD LEŻAJSK Leżajsk ul. Fabryczna 5 (woj. podkarpackie) tel./fax (17) , ZAKŁAD LUDYNIA Krasocin (woj. świętokrzyskie) tel./fax (41) , ZAKŁAD PISZ Pisz ul. Olsztyńska 13 (woj. warmińsko-mazurskie) tel./fax (87) , ZAKŁAD PRZYSIECZYN Wągrowiec Przysieczyn 6 (woj. wielkopolskie) tel./fax (67) , infolinia: informacja techniczna: (58)

2 Grupa SILIKATY Sp. z o.o. Kruki, ul. Nowowiejska Olszewo-Borki Skuteczna ochrona przed hałasem w Systemie Nowoczesne SILIKATY

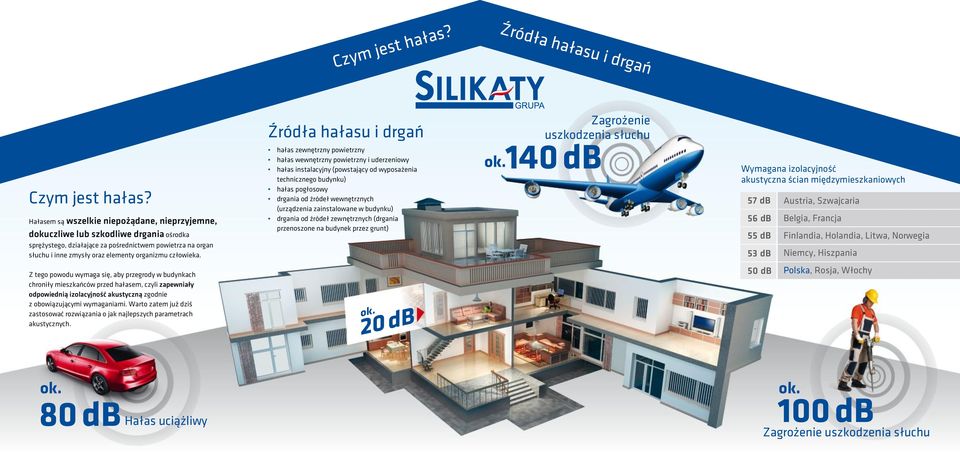

3 Czym jest hałas? Źródła hałasu i drgań Źródła hałasu i drgań Zagrożenie uszkodzenia słuchu Czym jest hałas? Hałasem są wszelkie niepożądane, nieprzyjemne, dokuczliwe lub szkodliwe drgania ośrodka sprężystego, działające za pośrednictwem powietrza na organ słuchu i inne zmysły oraz elementy organizmu człowieka. hałas zewnętrzny powietrzny hałas wewnętrzny powietrzny i uderzeniowy hałas instalacyjny (powstający od wyposażenia technicznego budynku) hałas pogłosowy drgania od źródeł wewnętrznych (urządzenia zainstalowane w budynku) drgania od źródeł zewnętrznych (drgania przenoszone na budynek przez grunt) ok. 140 db Wymagana izolacyjność akustyczna ścian międzymieszkaniowych 57 db 56 db 55 db 53 db Austria, Szwajcaria Belgia, Francja Finlandia, Holandia, Litwa, Norwegia Niemcy, Hiszpania Z tego powodu wymaga się, aby przegrody w budynkach chroniły mieszkańców przed hałasem, czyli zapewniały odpowiednią izolacyjność akustyczną zgodnie z obowiązującymi wymaganiami. Warto zatem już dziś zastosować rozwiązania o jak najlepszych parametrach akustycznych. ok. 20dB 50 db Polska, Rosja, Włochy ok. 80 db Hałas uciążliwy ok. 100 db Zagrożenie uszkodzenia słuchu

4 12 MASA CISZY Akustyczny bloczek 12 jest przeznaczony do budowy ścianek działowych gr. 12 cm o podwyższonej izolacyjności akustycznej. Innowacyjna technologia produkcji oraz brak drążeń pozwala na uzyskanie wysokiej klasy gęstości 1,8. Brak pióro-wpustu zmusza wykonawców do wypełnienia spoiny pionowej, co zwiększa szczelność muru i odporność na zarysowanie. Bloczki można murować na cienką i tradycyjną spoinę. Ich duża masa (11,5 kg) powoduje, że ściana osiąga bardzo dobre parametry izolacyjności akustycznej Rw = 50 db, R A1 = 49 db (przy pokryciu tynkiem cementowo-wapiennym grubości 12 mm). Taka ściana ma także wysoką ognioodporność REI 120, czyli zapewnia nośność, szczelność i izolacyjność przy bezpośrednim działaniu ognia przez dwie godziny mgr inż. Tomasz Połubiński, Grupa Silikaty Sp. z o.o. Nowy bloczek akustyczny 12 Przeznaczony jest do wznoszenia murowych ścianek działowych grubości 12 cm o zwiększonej wytrzymałości i podwyższonej izolacyjności akustycznej. WYŁĄCZ HAŁAS

5 12 12 jakość To, co w budownictwie jeszcze do niedawna było luksusem, dziś staje się normą. ZALETY NIE POSIADA DRĄŻEŃ (GRUPA 1S) jest produkowany jako wyrób pełny w wysokiej klasie gęstości 1,8. DUŻA MASA 11,5 kg powoduje, że ściany wykonane z SILIKATU A12 z dużym zapasem spełniają normowe wymagania odnośnie izolacyjności akustycznej przegród wewnętrznych, a konkretnie przegród działowych w obrębie mieszkania (norma PN-B ;1999). 12 ZASTOSOWANIE 12 przeznaczony jest do wznoszenia murowanych ścian działowych grubości 12 cm o zwiększonej wytrzymałości i podwyższonej izolacyjności akustycznej. Najczęściej wykorzystywany jest do wykonywania ścian pomieszczeń sanitarnych, chroniąc przed hałasami dobiegającymi z łazienek (prysznic, spłuczka itp.) lub zabudowy różnego rodzaju szachtów, gdzie przede wszystkim zapobiega hałasom instalacyjnym. Budynki wykonane z silikatów ze ścianami z SILIKATU A rozdzielającymi pomieszczenia, są najbardziej odporne na błędy wykonawcze, a jednoczenie dają najlepsze parametry izolacyjności akustycznej. akustyka Grubość muru Klasa wytrzymałości Wymiary zaprawie tradycyjnej x120x220 17,4 zaprawie klejowej 18 wytrzymałość Wytrzymałość, niepalność, dobra izolacyjność akustyczna to cechy, których oczekujemy od wysokiej jakości materiałów budowlanych. Nowy bloczek akustyczny 12 spełnia wszystkie te wymagania, a nawet znacznie więcej. BRAK PROFILOWAŃ (gładka powierzchnia czołowa) wymusza na wykonawcy wykonanie również spoin czołowych, co ma wpływ na większą szczelność muru, a tym samym poprawę izolacyjności akustycznej. DOKŁADNOŚĆ T2 - pozwala na murowanie ścian z SILIKATU A12 zarówno na zaprawie tradycyjnej jak i cienkowarstwowej. Ściana działowa wykonana z SILIKATU A12 nie tylko izoluje od hałasu ze względu na brak drążeń (bloczek pełny) pozwala na łatwy i bezpieczny montaż różnego rodzaju ciężkich przedmiotów np. szafki kuchenne, półki spiżarni, biblioteczki, czy duże telewizory. PARAMETRY IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIAN Z SILIKATU A12 Rodzaj ściany Ściana z SILIKATU A12 gr. 12 cm Ściana z SILIKATU A12 gr. 12 cm Rodzaj tynku Cementowo- -wapienny gr. 12 mm Gipsowy gr. 10 mm Masa powierzchniowa ściany (bez tynku) 220 kg/m kg/m 2 R w(c,c tr) 50 (-1,-5) 49 (-1,-5) R A R A WYSOKA KLASA ODPORNOŚCI OGNIOWEJ PRZEGRODY GRUBOŚCI 12 CM REI 120 nośność, szczelność i izolacyjność ogniowa przez dwie godziny przy bezpośrednim działaniu ognia.

6 cisza i ciepło w domu OCHRONA CIEPLNA BLOCZKI AKUSTYCZNE OCHRONA CIEPLNA 2. U 1,0 W/m K 1 Tynk termoizolacyjny 2,0 cm ,0 cm 3 Tynk termoizolacyjny 2,0 cm IDEALNY DLA ŚCIAN ODDZIELAJĄCYCH MIESZKANIE OD KORYTARZA KLATKI SCHODOWEJ Zgodnie z aktualnymi wymaganiami ściany te muszą zapewnić ochronę cieplną na poziomie U 1,0 W/m 2. K z równoczesnym zachowaniem odpowiedniej izolacyjności akustycznej R' 50 db. A1 Bezkonkurencyjny materiał do wznoszenia ścian międzymieszkaniowych grubości 18 i 25 cm. GRUBOŚĆ ŚCIANY: 22 cm Rozwiązaniem spełniajacym powyższe wymagania jest wykonanie ściany z silikatu A lub A wykończonej obustronnie tynkiem termoizolacyjnym grubości 2 cm.

7 SILIKAT A jakość Ciężkie ściany to ciche ściany tak streścić można filozofię budowania przegród o podwyższonej izolacji akustycznej. ZALETY i A stworzone zostały z myślą o ścianach o podwyższonej izolacyjności akustycznej. UNIWERSALNOŚĆ SILIKATÓW A i A powoduje, że wykorzystane mogą być do wnoszenia różnego rodzaju budynków od najmniejszych, po te najwyższe. BRAK DRĄŻEŃ (GRUPA 1S) nie powoduje zjawisk rezonansowych. FUNKCJONALNOŚĆ zmieniając kierunek ustawienia bloczka w murze można wykonać ścianę grubości 18 cm jak i 25 cm. Na izolacyjność akustyczną pomiędzy pomieszczeniami bardzo duży wpływ mają nie tylko parametry przegrody rozdzielające te pomieszczenia, ale również: materiał i sposób wykonania połączeń pomiędzy ścianą rozdzielającą i stropami oraz ścianami bocznymi wielkość i kształt rozdzielanych pomieszczeń jakość wykonawstwa. akustyka Grubość muru 18/25 18/25 18/25 Klasa wytrzymałości x180x220 17,4 / 22,9 18 / 24,7 Wymiary zaprawie tradycyjnej zaprawie klejowej 5) x180x220 17,4 / 22,9 18 / 24,7 5) x180x220 17,4 / 22,9 18 / 24,7 wytrzymałość Już na etapie projektu należy więc uwzględniać materiały o dużej masie i odpowiednich parametrach, które odgrodzą mieszkańców czy użytkowników od hałasu dobiegającego nie tylko z zewnątrz, ale i z innych pomieszczeń. Do tego rodzaju produktów z całą pewnością zaliczyć można elementy murowe i. DUŻA MASA POJEDYNCZYCH BLOCZKÓW (klasa gęstości 2,0 i 2,2), powoduje że zbudowana z nich przegroda stanowi skuteczną zaporę dla dźwięków. KSZTAŁT BLOCZKA pozwala na wymurowanie ściany o grubości 18 lub 25 cm (wystarczy go obrócić). BRAK PROFILOWAŃ (gładka powierzchnia czołowa) wymusza na wykonawcy wykonanie również spoin pionowych, które mają duży wpływ na szczelność muru, a tym samym na poprawę izolacyjności akustycznej. DOKŁADNOŚĆ T2 elementów murowych pozwala na murowanie ścian z SILIKATU A i A zarówno na zaprawie tradycyjnej jak i cienkowarstwowej. WYSOKA KLASA ODPORNOŚCI OGNIOWEJ REI 240 AKUMULACJA CIEPLNA masywne ściany z silikatów akumulują ciepło niwelując skutki szybkich zmian temperatur w zimie, przy spadku, a latem przy wzroście temperatur na zewnątrz budynku. W zimie przewietrzenie pomieszczeń w prawidłowo ogrzewanym budynku ze ścianami z silikatów nie powoduje obniżenia temperatury powietrza, a w przypadku przerw w ogrzewaniu zmagazynowane w ścianach ciepło przez długi czas gwarantuje utrzymanie temperatury w pomieszczeniach. PARAMETRY IZOLACYJNOŚCI AKUSTYCZNEJ ŚCIANY Z SILIKATU A LUB A Nazwa wyrobu Grubość ściany bez tynku (cm) Rodzaj tynku (mm) c-w 12 gips 10 R w(c,c tr) Izolacyjność akustyczna R A1 R A2 R A1R R A2R 58 (-1,-4) (-1,-5) (-1,-5) (-2,-5)
