2 Modernizacja oświetlenia ulic i dróg Modernizacja oświetlenia ulicznego i drogowego jest ważnym zadaniem samorządów lokalnych, które, jako jedno z nielicznych, może być finansowane np. z oszczędności na kosztach energii elektrycznej zużywanej na ten cel. Podstawowy cel modernizacji oświetlenia ulicznego Celem modernizacji oświetlenia ulicznego jest jego racjonalizacja, zarówno pod względem zastosowanych urządzeń, jak i zużycia energii elektrycznej. Efekty modernizacji oświetlenia ulicznego Wynikiem racjonalizacji oświetlenia ulicznego jest szereg korzystnych efektów ekonomicznych, społecznych i ekologicznych. Zaliczamy do nich: zmniejszenie zużycia energii elektrycznej zmniejszenie kosztów: - energii elektrycznej na cele oświetlenia ulicznego - konserwacji instalacji oświetleniowej ilościowe i jakościowe dostosowanie oświetlenia ulicznego do aktualnie obowiązujących normatywów prawnych ograniczenie emisji dwutlenku węgla do atmosfery w drodze redukcji zużycia energii elektrycznej zwiększenie bezpieczeństwa ruchu kołowego i pieszego wzrost poczucia bezpieczeństwa i zadowolenia mieszkańców poprawę wizerunku obszaru zurbanizowanego zmniejszenie zużycia energii OSZCZĘDNOŚCI zmniejszenie kosztów energii elektrycznej Możliwości finansowania Koszty działań związanych z modernizacją oświetlenia ulicznego mogą być finansowane: ze środków własnych gmin za pomocą tzw. finansowania przy udziale strony trzeciej ze środków programu SOWA Energooszczędne oświetlenie uliczne części programu priorytetowego System zielonych inwestycji (GIS Green Investment Scheme) Typowy przebieg procesu modernizacji Proces modernizacji oświetlenia ulicznego przebiega najczęściej w następujących etapach: 1 wykonanie audytu energetycznego, w tym inwentaryzacji stanu istniejącej instalacji oświetlenia ulicznego i dokumentacji technicznej, w przypadku jej braku 2 wykonanie projektu modernizacji i opracowanie Studium Wykonalności Projektu 3 pozyskanie źródeł finansowania 4 stworzenie Specyfikacji Istotnych Warunków Zamówienia 5 przetarg na wyłonienie wykonawcy 6 wykonanie modernizacji 2

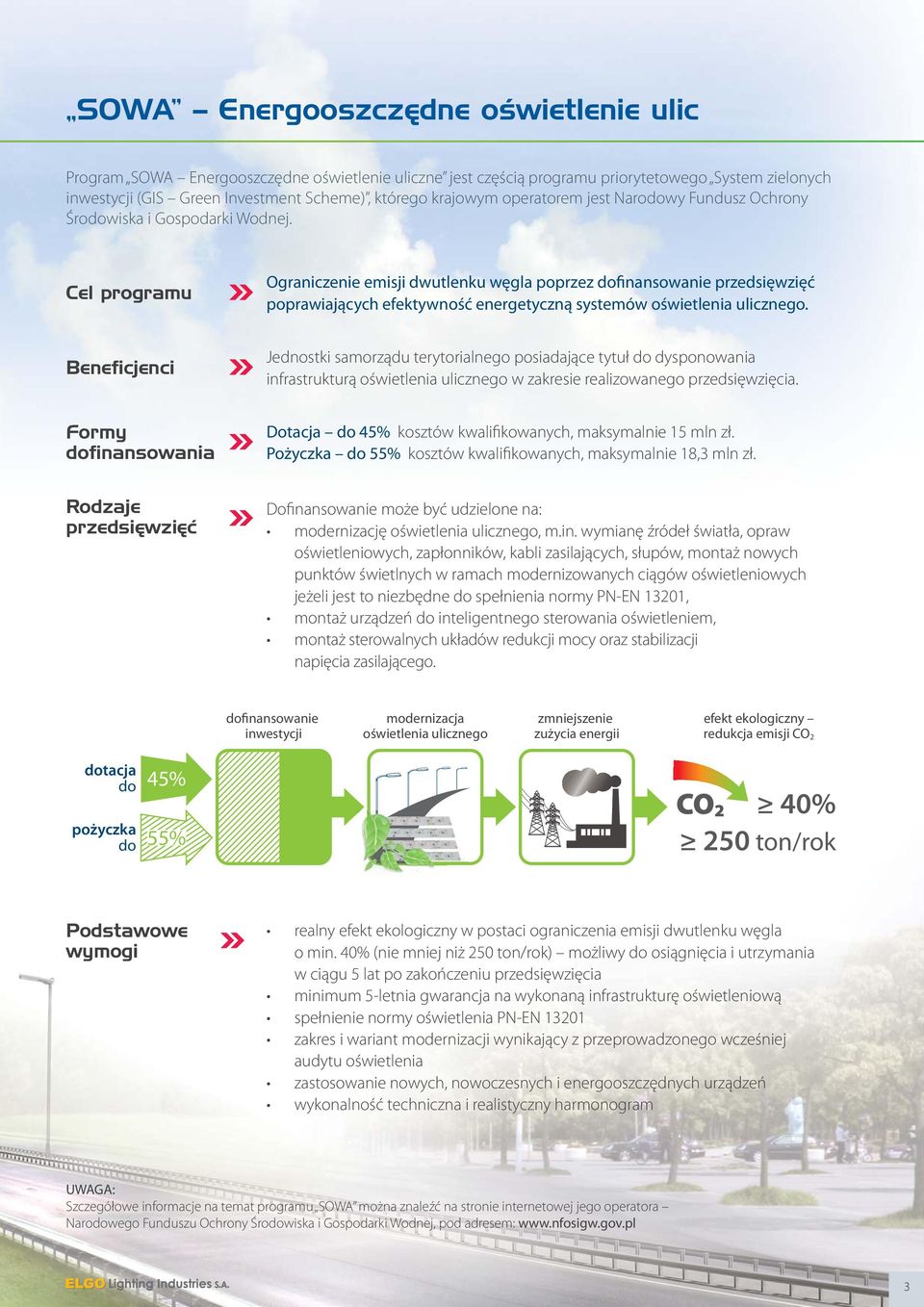

3 SOWA Energooszczędne oświetlenie ulic Program SOWA Energooszczędne oświetlenie uliczne jest częścią programu priorytetowego System zielonych inwestycji (GIS Green Investment Scheme), którego krajowym operatorem jest Narodowy Fundusz Ochrony Środowiska i Gospodarki Wodnej. Cel programu Ograniczenie emisji dwutlenku węgla poprzez dofinansowanie przedsięwzięć poprawiających efektywność energetyczną systemów oświetlenia ulicznego. Beneficjenci Jednostki samorządu terytorialnego posiadające tytuł do dysponowania infrastrukturą oświetlenia ulicznego w zakresie realizowanego przedsięwzięcia. Formy dofinansowania Dotacja do 45% kosztów kwalifikowanych, maksymalnie 15 mln zł. Pożyczka do 55% kosztów kwalifikowanych, maksymalnie 18,3 mln zł. Rodzaje przedsięwzięć Dofinansowanie może być udzielone na: modernizację oświetlenia ulicznego, m.in. wymianę źródeł światła, opraw oświetleniowych, zapłonników, kabli zasilających, słupów, montaż nowych punktów świetlnych w ramach modernizowanych ciągów oświetleniowych jeżeli jest to niezbędne do spełnienia normy PN-EN 13201, montaż urządzeń do inteligentnego sterowania oświetleniem, montaż sterowalnych układów redukcji mocy oraz stabilizacji napięcia zasilającego. dofinansowanie inwestycji modernizacja oświetlenia ulicznego zmniejszenie zużycia energii efekt ekologiczny redukcja emisji CO 2 dotacja do pożyczka do 45% 55% 40% 250 ton/rok Podstawowe wymogi realny efekt ekologiczny w postaci ograniczenia emisji dwutlenku węgla o min. 40% (nie mniej niż 250 ton/rok) możliwy do osiągnięcia i utrzymania w ciągu 5 lat po zakończeniu przedsięwzięcia minimum 5-letnia gwarancja na wykonaną infrastrukturę oświetleniową spełnienie normy oświetlenia PN-EN zakres i wariant modernizacji wynikający z przeprowadzonego wcześniej audytu oświetlenia zastosowanie nowych, nowoczesnych i energooszczędnych urządzeń wykonalność techniczna i realistyczny harmonogram UWAGA: Szczegółowe informacje na temat programu SOWA można znaleźć na stronie internetowej jego operatora Narodowego Funduszu Ochrony Środowiska i Gospodarki Wodnej, pod adresem: 3

4 ELGO Profesjonalny partner w modernizacji oświetlenia drogowego Firma ELGO Lighting Industries S.A. jest jednym z największych polskich producentów wysokiej jakości, innowacyjnych produktów oświetleniowych, z ponad 50-cio letnią tradycją. Od wielu lat jednym z głównych, stale unowocześnianych segmentów oferty, jest oświetlenie drogowe. ELGO jest też jednym z polskich liderów tworzenia praktycznych zastosowań wspierających technikę najnowocześniejszych źródeł światła diod świecących LED. Dlatego już dziś oferuje innowacyjne uliczne oprawy oświetleniowe, o nowatorskiej konstrukcji, w których zastosowano diody LED o wyjątkowo wysokiej trwałości i skuteczności. Dzięki temu ELGO jest profesjonalnym partnerem w dostawach sprzętu oświetleniowego do modernizacji oświetlenia ulicznego. Poza dostawą sprzętu oświetleniowego firma oferuje również: bezpłatne wykonanie projektu oświetleniowego, zgodnie z obowiązującą normą PN-EN 13201, fachową pomoc i współpracę na każdym etapie procesu modernizacji oświetlenia, tj. w zakresie audytu energetycznego, inwentaryzacji oświetlenia, przygotowania wymaganej dokumentacji, itp., także w ramach Programu Priorytetowego SOWA. Produkty szczególnie polecane do modernizacji Innowacyjne oprawy drogowe, z diodami świecącymi LED o bardzo wysokiej trwałości i niskim zużyciu energii elektrycznej. źródła światła: diod LED firmy Cree, typu XP-E lub XP-G barwa światła: ciepła biała, neutralna biała lub dzienna biała początkowy łączny strumień świetlny diod LED: 940 lm lm współczynnik oddawania barw (CRI): Przeznaczenie: oświetlenie dróg i terenów otwartych o różnych wymaganiach oświetleniowych, m.in. ulic, dróg, węzłów komunikacyjnych, placów, mostów i ciągów pieszych, a także różnorodnych przestrzeni miejskich o charakterze reprezentacyjnym i terenów rekreacyjnych w obszarach zurbanizowanych. 4

5 Produkty szczególnie polecane do modernizacji ACRON Seria profesjonalnych opraw oświetlenia ulicznego i drogowego do wysokoprężnych lamp wyładowczych, o współczesnym wyglądzie i nowoczesnej konstrukcji oraz doskonałych właściwościach świetlnych, z możliwością dostosowania wiązki świetlnej do potrzeb i wymagań terenu. ACRON 50 wysokoprężne źródła światła: - sodowe 50W, 70W - metalohalogenkowe 70W stateczniki: magnetyczne lub elektroniczne korpus: wysokociśnieniowy odlew aluminiowy regulacja oprawki: pionowa i pozioma względem odbłyśnika klosz: poliwęglan (PC) odbłyśnik: jednoczęściowy, tłoczony z aluminium, elektropolerowany opcjonalny regulator mocy, w niektórych wykonaniach, pozwala na zmniejszenie poboru mocy o ok. 40% ACRON 100 wysokoprężne źródła światła: - sodowe 50W, 70W, 100W, 150W - metalohalogenkowe 70W, 100W, 150W stateczniki: - magnetyczne do lamp sodowych - magnetyczne i elektroniczne do lamp metalohalogenkowych korpus: wysokociśnieniowy odlew aluminiowy regulacja oprawki: pionowa i pozioma względem odbłyśnika klosz: poliwęglan (PC) lub szyba ze szkła hartowanego odbłyśnik: jednoczęściowy, tłoczony z aluminium, elektropolerowany opcjonalny regulator mocy, w niektórych wykonaniach, pozwala na zmniejszenie poboru mocy o ok. 40% ACRON 200 wysokoprężne źródła światła: - sodowe 150W, 250W, 400W - metalohalogenkowe 100W, 150W, 250W, 400W stateczniki: magnetyczne lub elektroniczne korpus: wysokociśnieniowy odlew aluminiowy regulacja oprawki: pionowa względem odbłyśnika regulacja odbłyśnika: pięciostopniowa względem płaszczyzny drogi klosz: poliwęglan (PC) lub szyba ze szkła hartowanego odbłyśnik: jednoczęściowy, tłoczony z aluminium, elektropolerowany opcjonalny regulator mocy, w niektórych wykonaniach, pozwala na zmniejszenie poboru mocy o ok. 40% LEDA NEW Uniwersalne oprawy oświetlenia drogowego o zróżnicowanych parametrach technicznych, spełniające różnorodne wymagania oświetleniowe. wysokoprężne źródła światła: sodowe i metalohalogenkowe stateczniki: magnetyczne lub elektroniczne korpus: tłoczony z blachy aluminiowej odbłyśnik: jednoczęściowy, tłoczony z aluminium klosz: poliwęglan (PC) lub polimetakrylan metylu (PMMA) opcjonalny regulator mocy, w niektórych wykonaniach, pozwala na zmniejszenie poboru mocy o ok. 40% 5

6 Przykłady modernizacji oświetlenia ulic z wykorzystaniem sprzętu oświetleniowego ELGO Sprzęt oświetleniowy ELGO znalazł zastosowanie w wielu modernizacjach oświetlenia ulicznego i drogowego w całej Polsce. Przedstawiamy niektóre z nich. Chorzele Legionowo Wrocław Zastosowane oprawy konwencjonalne: ACRON 50, ACRON 100 Lubartów Płock Biłgoraj Ciechanów Włocławek Gostynin Zastosowane oprawy konwencjonalne: ACRON 200 Zastosowane oprawy konwencjonalne: ACRON 200, LEDA Zastosowane oprawy konwencjonalne: ACRON

7 Efekty modernizacji oświetlenia drogowego w Gminie Czerwin Miejsce modernizacji: Gmina Czerwin Oprawy ELGO zastosowane w modernizacji: LED, ACRON 50, ACRON 100 Termin modernizacji: 2012 rok Typ oprawy Moc Ilość opraw LED 39W 80 59W W 31 ACRON 50 ACRON 100 ACRON W W W 2 ACRON 50 ACRON 100 Analiza wyników modernizacji oświetlenia ulicznego w Gminie Czerwin całkowita, przed modernizacją 753 nie modernizowanych 209 Ilość punktów świetlnych [szt.] do likwidacji 49 wykorzystanych powtórnie 17 do modernizacji 478 Energochłonność punktu świetlnego [W] przed modernizacją po modernizacji Moc zainstalowana [kw] przed modernizacją po modernizacji Koszt inwestycji [PLN] Płatność za energię i konserwację [PLN] Czas świecenia rocznie [h] Oszczędności energii energia przed modernizacją konserwacja przed modernizacją energia po modernizacji konserwacja po modernizacji Oszczędności ekonomiczne Okres spłat 122,68 58,53 66,74 28,97 56,59 % , , , , , ,23 PLN 62 miesiące 7

8 ponad 50 lat doświadczeń w produkcji sprzętu oświetleniowego Kontakty ELGO Lighting Industries S.A Gostynin, ul. Kutnowska 98 tel. +48 (24) , fax +48 (24) elgo@elgo-li.pl, Dział modernizacji oświetlenia: tel. +48 (24) miroslaw.ciepluch@elgo-li.pl
