MITRA LED 480. Oprawa przemysłowa z diodami świecącymi LED

Transkrypt

1 Oprawa przemysłowa z diodami świecącymi LED Product Line

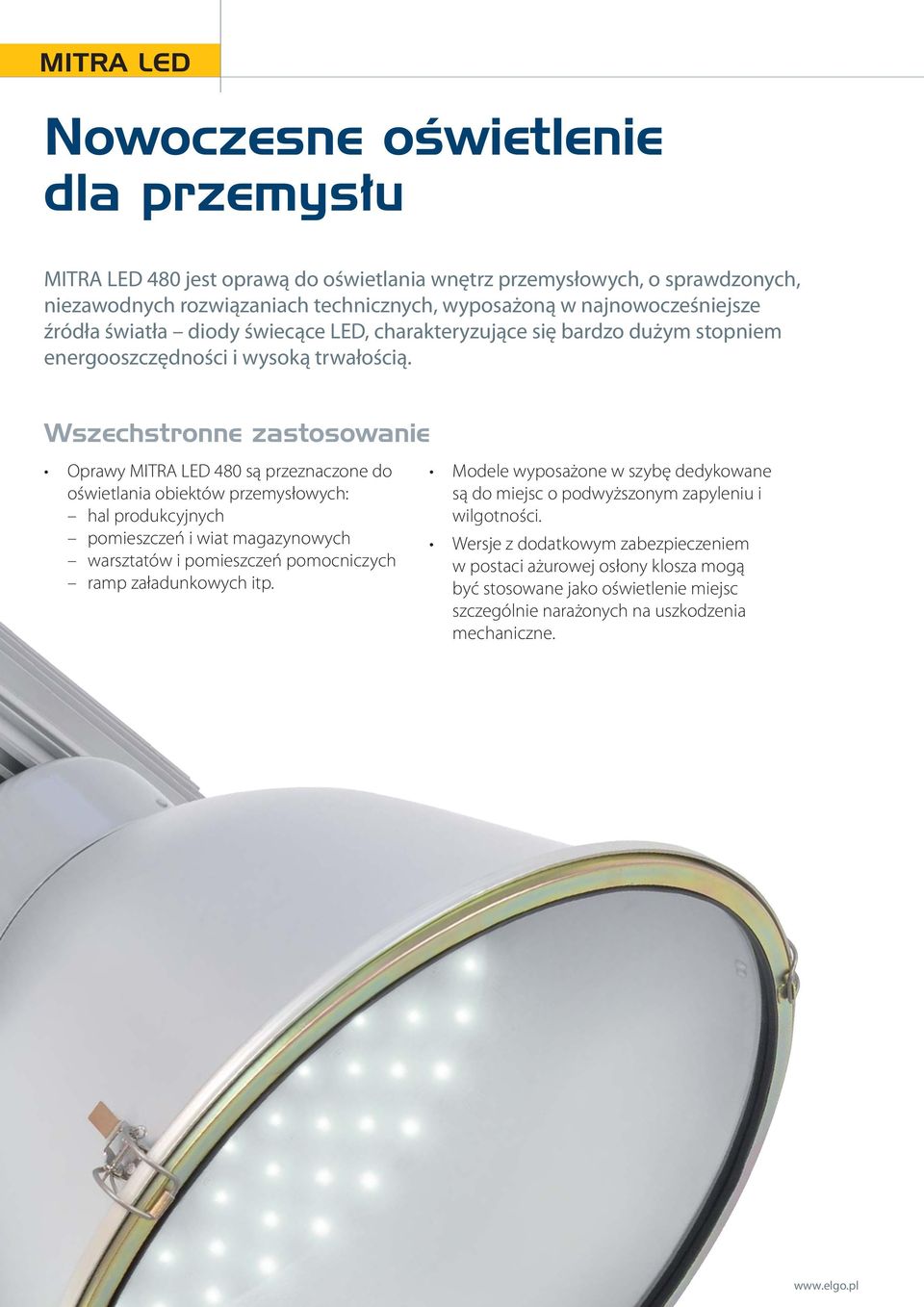

2 MITRA LED Nowoczesne oświetlenie dla przemysłu jest oprawą do oświetlania wnętrz przemysłowych, o sprawdzonych, niezawodnych rozwiązaniach technicznych, wyposażoną w najnowocześniejsze źródła światła diody świecące LED, charakteryzujące się bardzo dużym stopniem energooszczędności i wysoką trwałością. Wszechstronne zastosowanie Oprawy są przeznaczone do oświetlania obiektów przemysłowych: hal produkcyjnych pomieszczeń i wiat magazynowych warsztatów i pomieszczeń pomocniczych ramp załadunkowych itp. Modele wyposażone w szybę dedykowane są do miejsc o podwyższonym zapyleniu i wilgotności. Wersje z dodatkowym zabezpieczeniem w postaci ażurowej osłony klosza mogą być stosowane jako oświetlenie miejsc szczególnie narażonych na uszkodzenia mechaniczne. 2

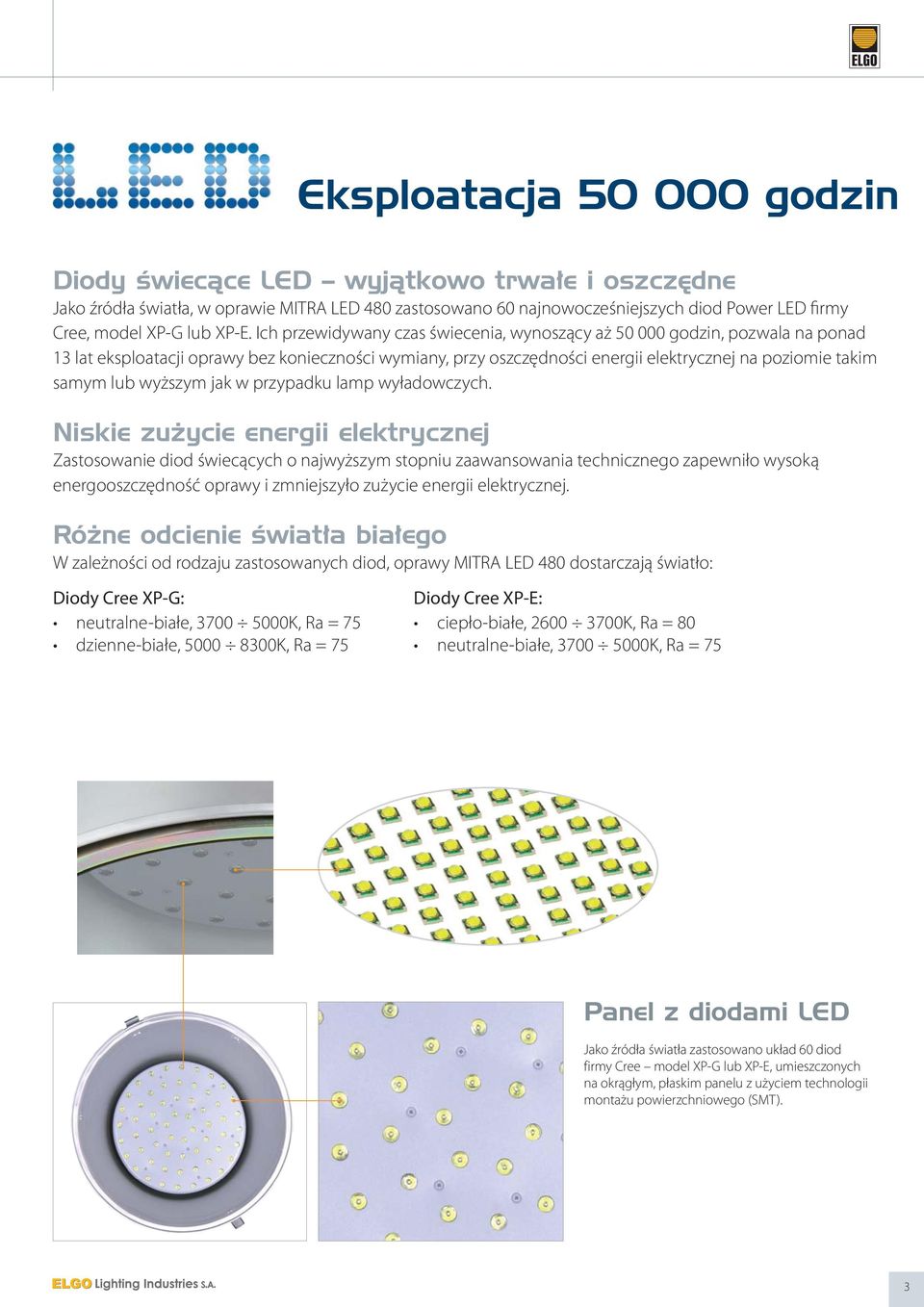

3 Eksploatacja godzin Diody świecące LED wyjątkowo trwałe i oszczędne Jako źródła światła, w oprawie zastosowano 60 najnowocześniejszych diod Power LED firmy Cree, model XP-G lub XP-E. Ich przewidywany czas świecenia, wynoszący aż godzin, pozwala na ponad 13 lat eksploatacji oprawy bez konieczności wymiany, przy oszczędności energii elektrycznej na poziomie takim samym lub wyższym jak w przypadku lamp wyładowczych. Niskie zużycie energii elektrycznej Zastosowanie diod świecących o najwyższym stopniu zaawansowania technicznego zapewniło wysoką energooszczędność oprawy i zmniejszyło zużycie energii elektrycznej. Różne odcienie światła białego W zależności od rodzaju zastosowanych diod, oprawy dostarczają światło: Diody Cree XP-G: neutralne-białe, K, Ra = 75 dzienne-białe, K, Ra = 75 Diody Cree XP-E: ciepło-białe, K, Ra = 80 neutralne-białe, K, Ra = 75 Panel z diodami LED Jako źródła światła zastosowano układ 60 diod firmy Cree model XP-G lub XP-E, umieszczonych na okrągłym, płaskim panelu z użyciem technologii montażu powierzchniowego (SMT). 3

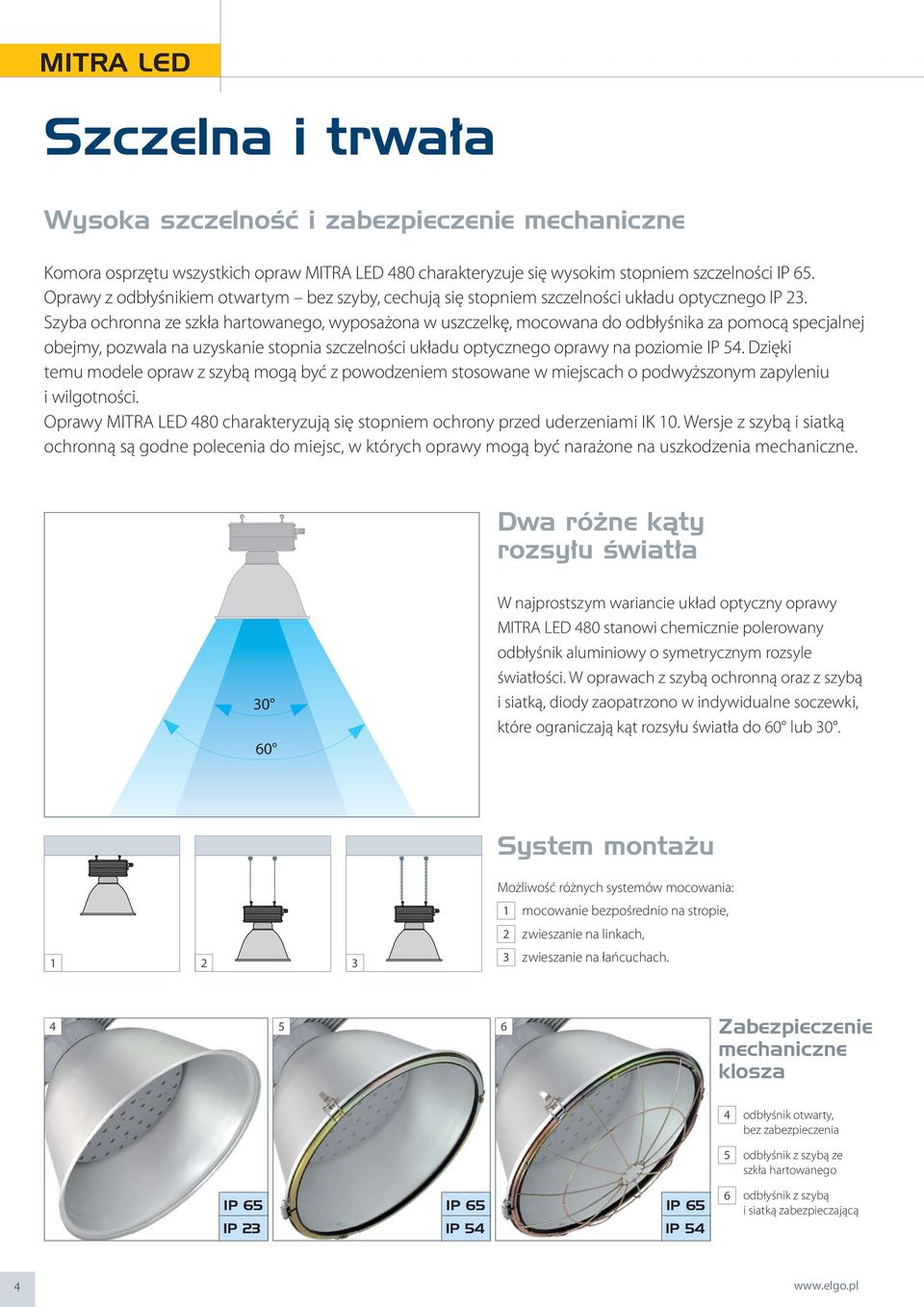

4 MITRA LED Szczelna i trwała Wysoka szczelność i zabezpieczenie mechaniczne Komora osprzętu wszystkich opraw charakteryzuje się wysokim stopniem szczelności. Oprawy z odbłyśnikiem otwartym bez szyby, cechują się stopniem szczelności układu optycznego IP 23. Szyba ochronna ze szkła hartowanego, wyposażona w uszczelkę, mocowana do odbłyśnika za pomocą specjalnej obejmy, pozwala na uzyskanie stopnia szczelności układu optycznego oprawy na poziomie IP 54. Dzięki temu modele opraw z szybą mogą być z powodzeniem stosowane w miejscach o podwyższonym zapyleniu i wilgotności. Oprawy charakteryzują się stopniem ochrony przed uderzeniami IK 10. Wersje z szybą i siatką ochronną są godne polecenia do miejsc, w których oprawy mogą być narażone na uszkodzenia mechaniczne. Dwa różne kąty rozsyłu światła 30 W najprostszym wariancie układ optyczny oprawy stanowi chemicznie polerowany odbłyśnik aluminiowy o symetrycznym rozsyle światłości. W oprawach z szybą ochronną oraz z szybą i siatką, diody zaopatrzono w indywidualne soczewki, które ograniczają kąt rozsyłu światła do lub 30. System montażu Możliwość różnych systemów mocowania: 1 mocowanie bezpośrednio na stropie, 2 zwieszanie na linkach, zwieszanie na łańcuchach Zabezpieczenie mechaniczne klosza 4 odbłyśnik otwarty, bez zabezpieczenia 5 odbłyśnik z szybą ze szkła hartowanego 6 odbłyśnik z szybą i siatką zabezpieczającą IP 23 IP 54 IP

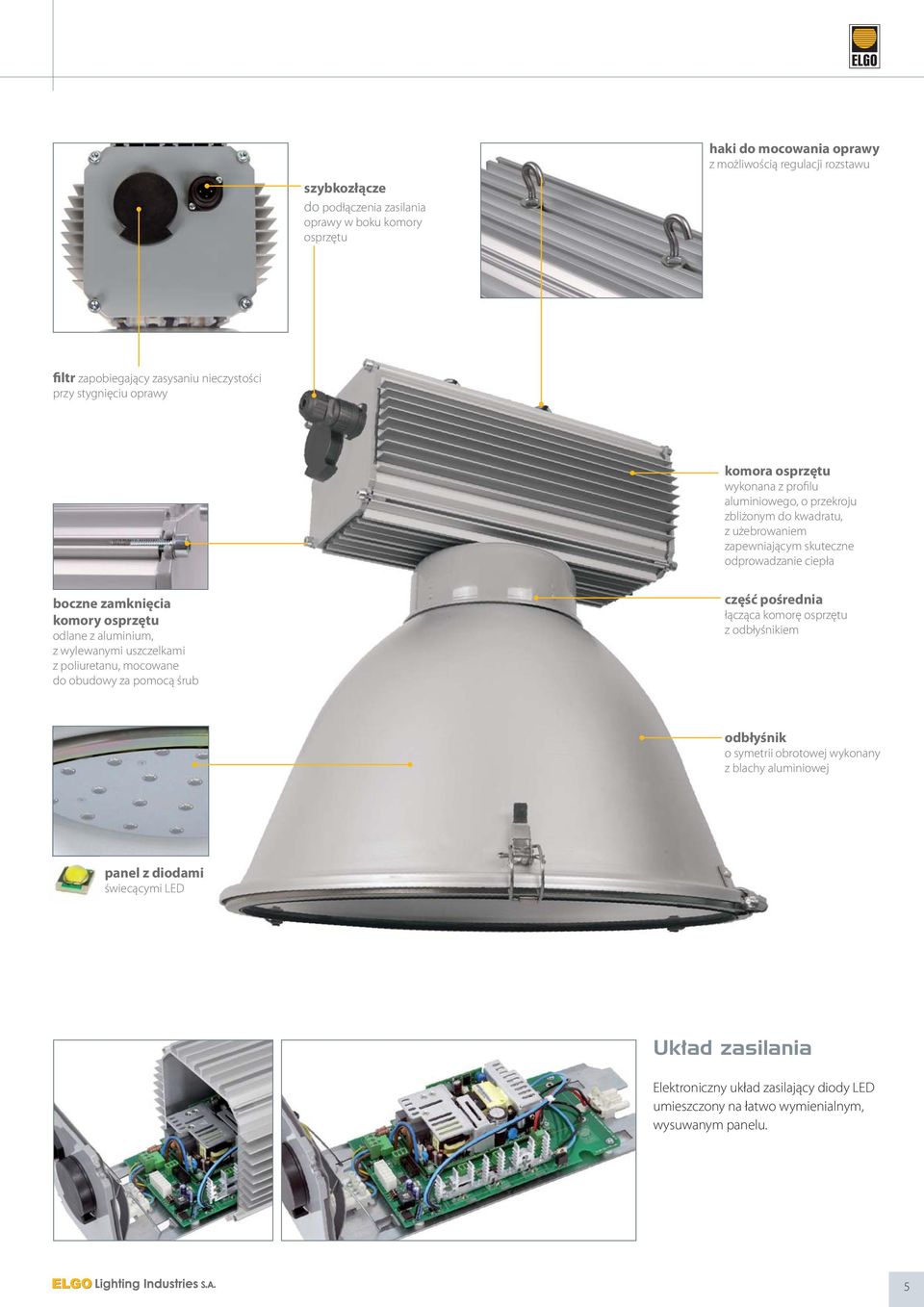

5 szybkozłącze do podłączenia zasilania oprawy w boku komory osprzętu haki do mocowania oprawy z możliwością regulacji rozstawu filtr zapobiegający zasysaniu nieczystości przy stygnięciu oprawy komora osprzętu wykonana z profilu aluminiowego, o przekroju zbliżonym do kwadratu, z użebrowaniem zapewniającym skuteczne odprowadzanie ciepła boczne zamknięcia komory osprzętu odlane z aluminium, z wylewanymi uszczelkami z poliuretanu, mocowane do obudowy za pomocą śrub część pośrednia łącząca komorę osprzętu z odbłyśnikiem odbłyśnik o symetrii obrotowej wykonany z blachy aluminiowej panel z diodami świecącymi LED Układ zasilania Elektroniczny układ zasilający diody LED umieszczony na łatwo wymienialnym, wysuwanym panelu. 5

6 MITRA LED Dane techniczne opraw Indeks Model Źródło światła Sumaryczna moc LED Moc oprawy* Ilość diod LED [szt.] Kąt rozsyłu Barwa światła Temperatura barwowa Łączny strumień świetlny diod** oprawa otwarta YW-WO ciepła biała K 5640 lm YW-WO diody LED neutralna biała K 6840 lm 76W YW-WO Cree XP-E 60 ciepła biała K 5640 lm YW-WO neutralna biała K 6840 lm YW-WO neutralna biała K 7800 lm YW-WO diody LED dzienna biała K 8340 lm 70W YW-WO Cree XP-G 60 neutralna biała K 7800 lm YW-WO dzienna biała K 8340 lm YW-WO ciepła biała K 5640 lm YW-WO diody LED neutralna biała K 6840 lm 76W YW-WO Cree XP-E 60 ciepła biała K 5640 lm YW-WO neutralna biała K 6840 lm YW-WO neutralna biała K 7800 lm YW-WO diody LED dzienna biała K 8340 lm 70W YW-WO Cree XP-G 60 neutralna biała K 7800 lm YW-WO dzienna biała K 8340 lm Wykonania szyba hartowana YW-WO ciepła biała K 5640 lm YW-WO diody LED neutralna biała K 6840 lm 76W YW-WO Cree XP-E 60 ciepła biała K 5640 lm YW-WO neutralna biała K 6840 lm YW-WO neutralna biała K 7800 lm YW-WO diody LED dzienna biała K 8340 lm 70W YW-WO Cree XP-G 60 neutralna biała K 7800 lm YW-WO dzienna biała K 8340 lm * możliwe wykonania w zakresie mocy opraw 40 80W (szczegółowe uzgodnienia z producentem) ** na podstawie danych dostarczonych przez producenta diod, strumień świetlny uzależniony od mocy oprawy (szczegółowe uzgodnienia z producentem) siatka ochronna V 50Hz IP 23 IP 54 IK

7 Podstawowe parametry techniczne: Napięcie zasilania: 230V Częstotliwość napięcia zasilającego: 50Hz Pobór mocy: 40 80W Współczynnik mocy (cosφ): 0,96 Kąt rozsyłu: 30, Temperatura barwowa: K Skuteczność świetlna: lm/w * dotyczy wykonań z diodami Cree typu XP-G Sprawność świetlna (ŋ)*: oprawy otwarte (bez szyby) 66,0% oprawy z szybą / z szybą i siatką 56,0% Współczynnik oddawania barw (CRI): Ra = 80, barwa ciepła biała Ra = 75, barwa neutralna biała Ra = 75, barwa dzienna biała Klasa ochronności przed porażeniem: I Stopień ochrony przed wnikaniem ciał stałych i wody: oprawy otwarte (bez szyby) /23 oprawy z szybą / z szybą i siatką /54 Masa: oprawy otwarte (bez szyby) 6,58kg oprawy z szybą 8,88kg oprawy z szybą i siatką 9,15kg Stopień ochrony przed uderzeniami: IK 10 Rozsyły światłości opraw XP-G, NB, kąt 30, otwarta XP-G, NB, kąt 30, z szybą XP-G, NB, kąt 30, z szybą i siatką XP-G, NB, kąt, otwarta XP-G, NB, kąt, z szybą dkl XP-G, NB, kąt, z szybą i siatką Skorzystaj ze wsparcia projektowego Oprawy przemysłowe z diodami świecącymi LED pozwalają na projektowanie i realizację wyjątkowo trwałego i energooszczędnego oświetlenia różnorodnych obiektów. Pomoc w realizacji projektów z użyciem opraw oraz innego sprzętu oświetleniowego produkowanego w zakładach ELGO Lighting Industries S.A. oferuje Dział Wsparcia Projektowego ELGO: projekty@elgo.pl tel.: (22) Producent zastrzega sobie prawo do dokonywania zmian konstrukcyjnych w oferowanych produktach oraz zmiany szczegółowych danych technicznych nie zmieniając ogólnego charakteru produktu. 7

8 NOWOCZESNOŚĆ I TRADYCJA POLSKA MARKA 50 lat doświadczeń w produkcji sprzętu oświetleniowego Fabryka sprzętu oświetleniowego ELGO Lighting Industries S.A. w Gostyninie, to centrum produkcyjne Grupy BRILUM. Tam wytwarzana jest większość wyrobów oferowanych przez tę Grupę. Bogata i różnorodna gama profesjonalnego sprzętu oświetleniowego ELGO obejmuje wiele produktów przeznaczonych do oświetlania dróg i parków, wnętrz użyteczności publicznej, obiektów biurowych, handlowych i przemysłowych oraz oświetlenia specjalistycznego, np. do doświetlania upraw szklarniowych. Z pewnością sentyment, jakim polski rynek oświetleniowy darzy markę ELGO, opiera się nie tylko na ponad pięćdziesięcioletniej tradycji produkcji wyrobów oświetleniowych, ale przede wszystkim na ich wysokiej, stabilnej jakości przy bardzo korzystnych cenach. Jest to źródłem zaufania i doskonałej znajomości gostynińskich produktów oświetleniowych w Polsce i na wielu rynkach światowych. Śmiała wizja rozwoju marki ELGO nawiązuje do tej tradycji, ale przede wszystkim opiera się na poszerzeniu oferty o nowoczesne produkty o współczesnym wzornictwie i wysokich parametrach technicznych. Służy temu systematyczny rozwój przez inwestycje w nowoczesną technikę wytwórczą i rozwój potencjałów produkcyjnych dających ELGO L. I. wszechstronne możliwości zaspokajania potrzeb rynku w zakresie produkcji opraw oświetleniowych i elektroniki oświetleniowej. Niewątpliwie wynika to z faktu, iż działania Grupy BRILUM są skoncentrowane na dostarczaniu nowoczesnych i wszechstronnych produktów i usług oświetleniowych o bardzo dobrej jakości przy zachowaniu konkurencyjnych cen. W produkcji stosowane są surowce, materiały i technologie przyjazne dla środowiska. Biuro handlowe Piaseczno, Stara Iwiczna, ul. Słoneczna 116A tel. +48 (22) , fax +48 (22) brilum@brilum.pl ELGO Lighting Industries S.A Gostynin, ul. Kutnowska 98 tel. +48 (24) , fax +48 (24) elgo@elgo-li.pl Biuro Projektowo Inwestycyjne: projekty@elgo.pl tel. +48 (22) , fax +48 (22)
