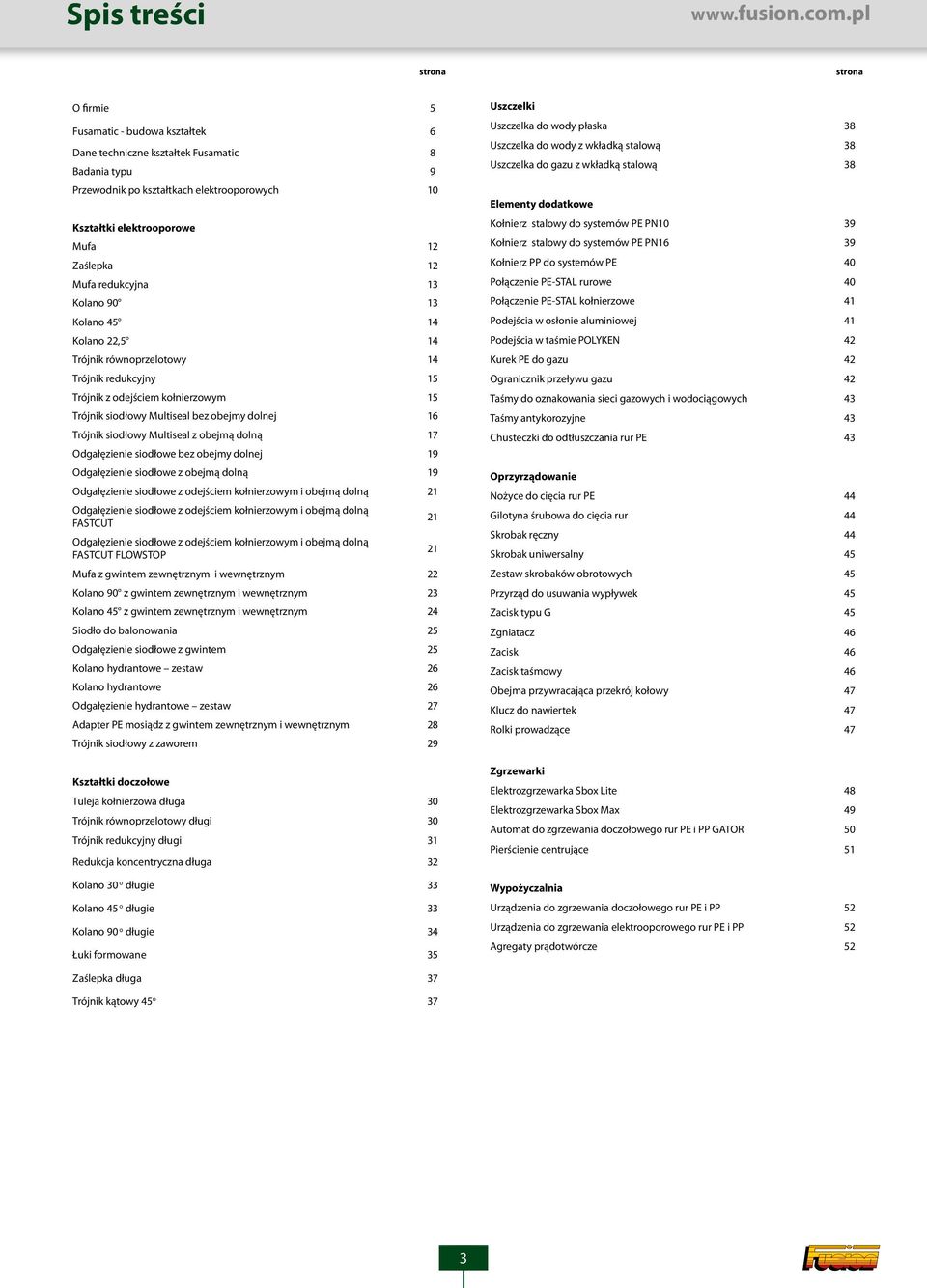

3 Spis treści strona strona O firmie 5 Fusamatic - budowa kształtek 6 Dane techniczne kształtek Fusamatic 8 Badania typu 9 Przewodnik po kształtkach elektrooporowych 10 Kształtki elektrooporowe Mufa 12 Zaślepka 12 Mufa redukcyjna 13 Kolano Kolano Kolano 22,5 14 Trójnik równoprzelotowy 14 Trójnik redukcyjny 15 Trójnik z odejściem kołnierzowym 15 Trójnik siodłowy Multiseal bez obejmy dolnej 16 Trójnik siodłowy Multiseal z obejmą dolną 17 Odgałęzienie siodłowe bez obejmy dolnej 19 Odgałęzienie siodłowe z obejmą dolną 19 Odgałęzienie siodłowe z odejściem kołnierzowym i obejmą dolną 21 Odgałęzienie siodłowe z odejściem kołnierzowym i obejmą dolną FASTCUT 21 Odgałęzienie siodłowe z odejściem kołnierzowym i obejmą dolną FASTCUT FLOWSTOP 21 Mufa z gwintem zewnętrznym i wewnętrznym 22 Kolano 90 z gwintem zewnętrznym i wewnętrznym 23 Kolano 45 z gwintem zewnętrznym i wewnętrznym 24 Siodło do balonowania 25 Odgałęzienie siodłowe z gwintem 25 Kolano hydrantowe zestaw 26 Kolano hydrantowe 26 Odgałęzienie hydrantowe zestaw 27 Adapter PE mosiądz z gwintem zewnętrznym i wewnętrznym 28 Trójnik siodłowy z zaworem 29 Kształtki doczołowe Tuleja kołnierzowa długa 30 Trójnik równoprzelotowy długi 30 Trójnik redukcyjny długi 31 Redukcja koncentryczna długa 32 Kolano 30 o długie 33 Kolano 45 o długie 33 Kolano 90 o długie 34 Łuki formowane 35 Uszczelki Uszczelka do wody płaska 38 Uszczelka do wody z wkładką stalową 38 Uszczelka do gazu z wkładką stalową 38 Elementy dodatkowe Kołnierz stalowy do systemów PE PN10 39 Kołnierz stalowy do systemów PE PN16 39 Kołnierz PP do systemów PE 40 Połączenie PE-STAL rurowe 40 Połączenie PE-STAL kołnierzowe 41 Podejścia w osłonie aluminiowej 41 Podejścia w taśmie POLYKEN 42 Kurek PE do gazu 42 Ogranicznik przeływu gazu 42 Taśmy do oznakowania sieci gazowych i wodociągowych 43 Taśmy antykorozyjne 43 Chusteczki do odtłuszczania rur PE 43 Oprzyrządowanie Nożyce do cięcia rur PE 44 Gilotyna śrubowa do cięcia rur 44 Skrobak ręczny 44 Skrobak uniwersalny 45 Zestaw skrobaków obrotowych 45 Przyrząd do usuwania wypływek 45 Zacisk typu G 45 Zgniatacz 46 Zacisk 46 Zacisk taśmowy 46 Obejma przywracająca przekrój kołowy 47 Klucz do nawiertek 47 Rolki prowadzące 47 Zgrzewarki Elektrozgrzewarka Sbox Lite 48 Elektrozgrzewarka Sbox Max 49 Automat do zgrzewania doczołowego rur PE i PP GATOR 50 Pierścienie centrujące 51 Wypożyczalnia Urządzenia do zgrzewania doczołowego rur PE i PP 52 Urządzenia do zgrzewania elektrooporowego rur PE i PP 52 Agregaty prądotwórcze 52 Zaślepka długa 37 Trójnik kątowy 45 o 37 3

4 4

5 O firmie Fusion Group Chesterfield Site Fusion Polska Sp. z o.o. jest przedstawicielem Fusion Group, brytyjskiego producenta kształtek PE oraz urządzeń do zgrzewania elektrooporowego i doczołowego. Na polskim rynku instalacji zewnętrznych istniejemy od 1991 roku. Zaopatrujemy przedsiębiorców w materiały do budowy sieci gazowych, wodociągowych, kanalizacyjnych i instalacji przemysłowych. Stale powiększające się grono współpracujących z nami firm jest wynikiem wysokiej jakości dostarczanych materiałów, ciągłego dążenia do rozwoju sieci sprzedaży oraz poszerzania zakresu oferowanych produktów. 5

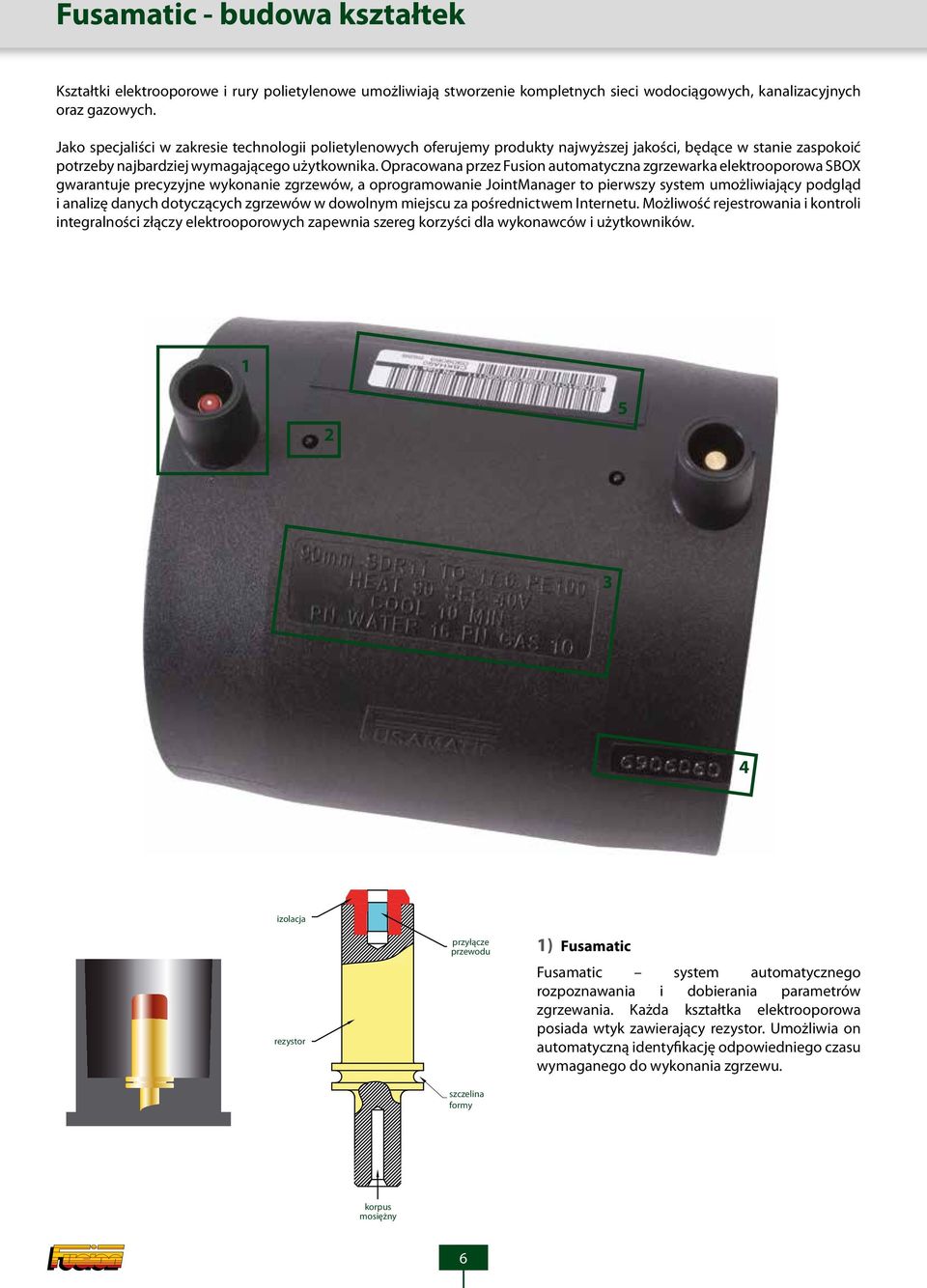

6 Fusamatic - budowa kształtek Kształtki elektrooporowe i rury polietylenowe umożliwiają stworzenie kompletnych sieci wodociągowych, kanalizacyjnych oraz gazowych. Jako specjaliści w zakresie technologii polietylenowych oferujemy produkty najwyższej jakości, będące w stanie zaspokoić potrzeby najbardziej wymagającego użytkownika. Opracowana przez Fusion automatyczna zgrzewarka elektrooporowa SBOX gwarantuje precyzyjne wykonanie zgrzewów, a oprogramowanie JointManager to pierwszy system umożliwiający podgląd i analizę danych dotyczących zgrzewów w dowolnym miejscu za pośrednictwem Internetu. Możliwość rejestrowania i kontroli integralności złączy elektrooporowych zapewnia szereg korzyści dla wykonawców i użytkowników izolacja rezystor przyłącze przewodu szczelina formy 1) Fusamatic Fusamatic system automatycznego rozpoznawania i dobierania parametrów zgrzewania. Każda kształtka elektrooporowa posiada wtyk zawierający rezystor. Umożliwia on automatyczną identyfikację odpowiedniego czasu wymaganego do wykonania zgrzewu. korpus mosiężny 6

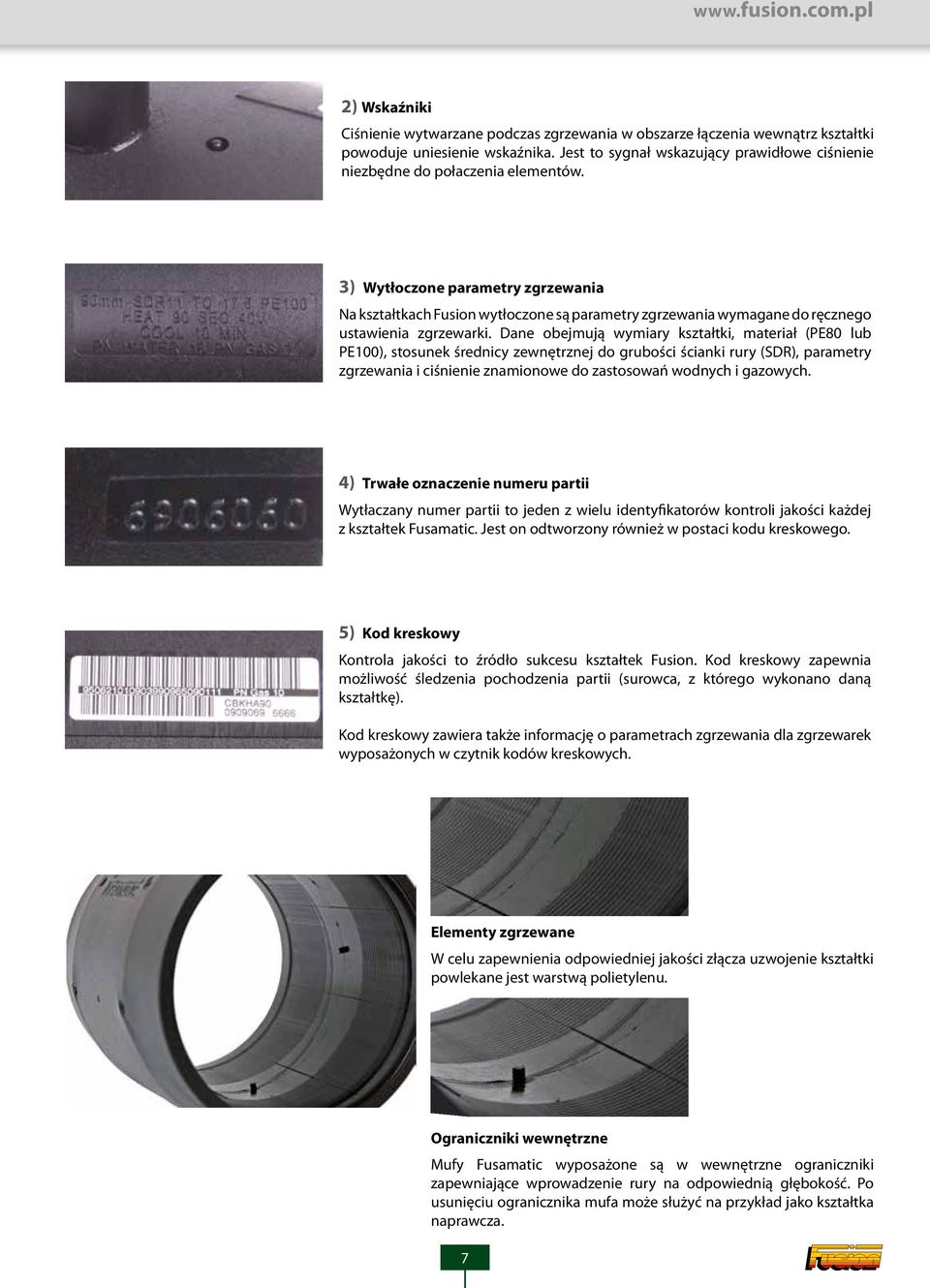

7 2) Wskaźniki Ciśnienie wytwarzane podczas zgrzewania w obszarze łączenia wewnątrz kształtki powoduje uniesienie wskaźnika. Jest to sygnał wskazujący prawidłowe ciśnienie niezbędne do połaczenia elementów. 3) Wytłoczone parametry zgrzewania Na kształtkach Fusion wytłoczone są parametry zgrzewania wymagane do ręcznego ustawienia zgrzewarki. Dane obejmują wymiary kształtki, materiał (PE80 lub PE100), stosunek średnicy zewnętrznej do grubości ścianki rury (SDR), parametry zgrzewania i ciśnienie znamionowe do zastosowań wodnych i gazowych. 4) Trwałe oznaczenie numeru partii Wytłaczany numer partii to jeden z wielu identyfikatorów kontroli jakości każdej z kształtek Fusamatic. Jest on odtworzony również w postaci kodu kreskowego. 5) Kod kreskowy Kontrola jakości to źródło sukcesu kształtek Fusion. Kod kreskowy zapewnia możliwość śledzenia pochodzenia partii (surowca, z którego wykonano daną kształtkę). Kod kreskowy zawiera także informację o parametrach zgrzewania dla zgrzewarek wyposażonych w czytnik kodów kreskowych. Elementy zgrzewane W celu zapewnienia odpowiedniej jakości złącza uzwojenie kształtki powlekane jest warstwą polietylenu. Ograniczniki wewnętrzne Mufy Fusamatic wyposażone są w wewnętrzne ograniczniki zapewniające wprowadzenie rury na odpowiednią głębokość. Po usunięciu ogranicznika mufa może służyć na przykład jako kształtka naprawcza. 7

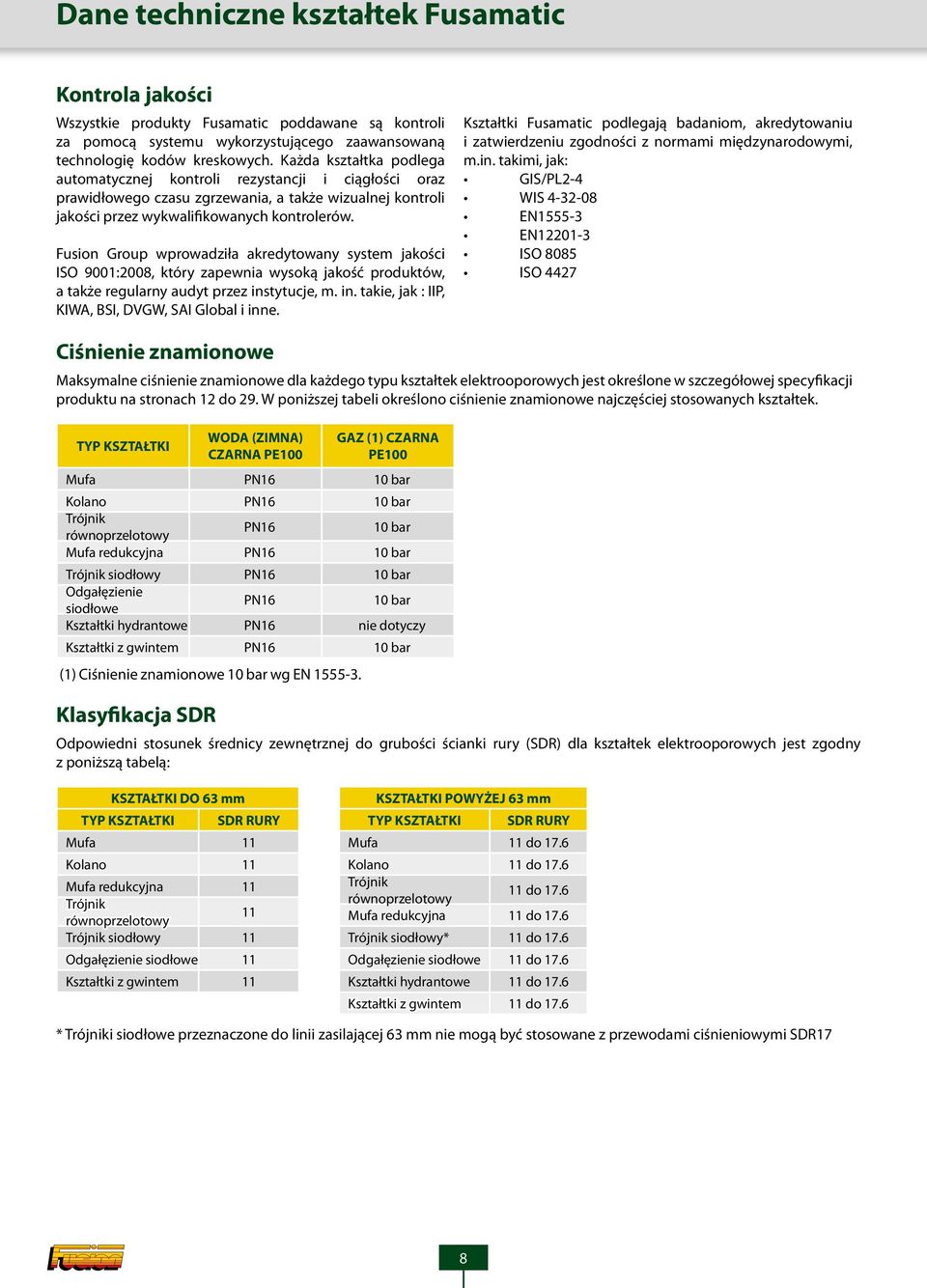

8 Dane techniczne kształtek Fusamatic Kontrola jakości Wszystkie produkty Fusamatic poddawane są kontroli za pomocą systemu wykorzystującego zaawansowaną technologię kodów kreskowych. Każda kształtka podlega automatycznej kontroli rezystancji i ciągłości oraz prawidłowego czasu zgrzewania, a także wizualnej kontroli jakości przez wykwalifikowanych kontrolerów. Fusion Group wprowadziła akredytowany system jakości ISO 9001:2008, który zapewnia wysoką jakość produktów, a także regularny audyt przez instytucje, m. in. takie, jak : IIP, KIWA, BSI, DVGW, SAI Global i inne. Kształtki Fusamatic podlegają badaniom, akredytowaniu i zatwierdzeniu zgodności z normami międzynarodowymi, m.in. takimi, jak: GIS/PL2-4 WIS EN EN ISO 8085 ISO 4427 Ciśnienie znamionowe Maksymalne ciśnienie znamionowe dla każdego typu kształtek elektrooporowych jest określone w szczegółowej specyfikacji produktu na stronach 12 do 29. W poniższej tabeli określono ciśnienie znamionowe najczęściej stosowanych kształtek. TYP WODA (ZIMNA) CZARNA PE100 GAZ (1) CZARNA PE100 Mufa PN16 10 bar Kolano PN16 10 bar Trójnik równoprzelotowy PN16 10 bar Mufa redukcyjna PN16 10 bar Trójnik siodłowy PN16 10 bar Odgałęzienie siodłowe PN16 10 bar Kształtki hydrantowe PN16 nie dotyczy Kształtki z gwintem PN16 10 bar (1) Ciśnienie znamionowe 10 bar wg EN Klasyfikacja SDR Odpowiedni stosunek średnicy zewnętrznej do grubości ścianki rury (SDR) dla kształtek elektrooporowych jest zgodny z poniższą tabelą: DO 63 mm TYP SDR RURY Mufa 11 Kolano 11 Mufa redukcyjna 11 Trójnik równoprzelotowy 11 Trójnik siodłowy 11 Odgałęzienie siodłowe 11 Kształtki z gwintem 11 POWYŻEJ 63 mm TYP SDR RURY Mufa 11 do 17.6 Kolano 11 do 17.6 Trójnik równoprzelotowy 11 do 17.6 Mufa redukcyjna 11 do 17.6 Trójnik siodłowy* 11 do 17.6 Odgałęzienie siodłowe 11 do 17.6 Kształtki hydrantowe 11 do 17.6 Kształtki z gwintem 11 do 17.6 * Trójniki siodłowe przeznaczone do linii zasilającej 63 mm nie mogą być stosowane z przewodami ciśnieniowymi SDR17 8

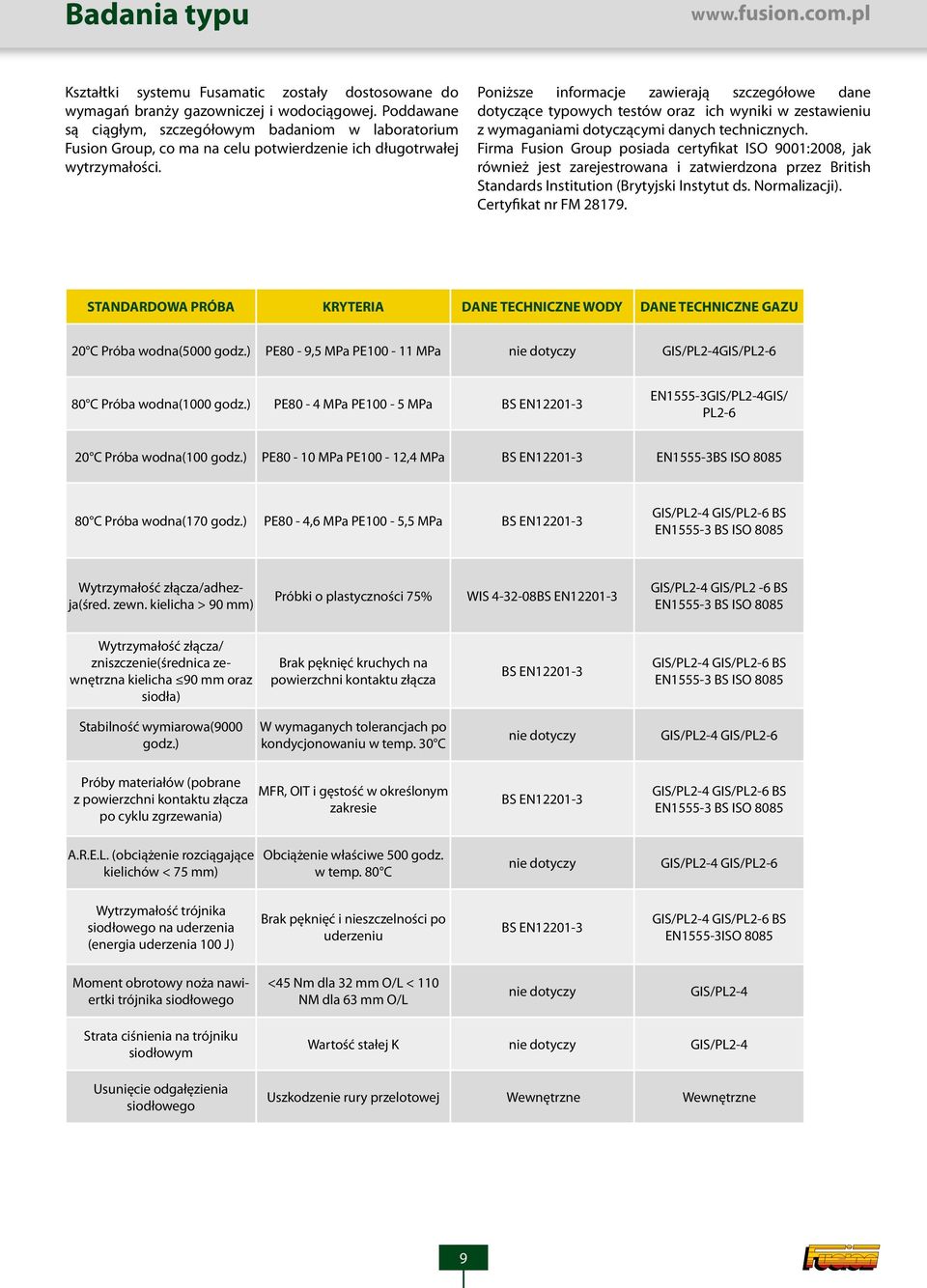

9 Badania typu Kształtki systemu Fusamatic zostały dostosowane do wymagań branży gazowniczej i wodociągowej. Poddawane są ciągłym, szczegółowym badaniom w laboratorium Fusion Group, co ma na celu potwierdzenie ich długotrwałej wytrzymałości. Poniższe informacje zawierają szczegółowe dane dotyczące typowych testów oraz ich wyniki w zestawieniu z wymaganiami dotyczącymi danych technicznych. Firma Fusion Group posiada certyfikat ISO 9001:2008, jak również jest zarejestrowana i zatwierdzona przez British Standards Institution (Brytyjski Instytut ds. Normalizacji). Certyfikat nr FM STANDARDOWA PRÓBA KRYTERIA DANE TECHNICZNE WODY DANE TECHNICZNE GAZU 20 C Próba wodna(5000 godz.) PE80-9,5 MPa PE MPa nie dotyczy GIS/PL2-4GIS/PL C Próba wodna(1000 godz.) PE80-4 MPa PE100-5 MPa BS EN EN1555-3GIS/PL2-4GIS/ PL C Próba wodna(100 godz.) PE80-10 MPa PE100-12,4 MPa BS EN EN1555-3BS ISO C Próba wodna(170 godz.) PE80-4,6 MPa PE100-5,5 MPa BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 Wytrzymałość złącza/adhezja(śred. zewn. kielicha > 90 mm) Próbki o plastyczności 75% WIS BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 Wytrzymałość złącza/ zniszczenie(średnica zewnętrzna kielicha 90 mm oraz siodła) Brak pęknięć kruchych na powierzchni kontaktu złącza BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 Stabilność wymiarowa(9000 godz.) W wymaganych tolerancjach po kondycjonowaniu w temp. 30 C nie dotyczy GIS/PL2-4 GIS/PL2-6 Próby materiałów (pobrane z powierzchni kontaktu złącza po cyklu zgrzewania) MFR, OIT i gęstość w określonym zakresie BS EN GIS/PL2-4 GIS/PL2-6 BS EN BS ISO 8085 A.R.E.L. (obciążenie rozciągające kielichów < 75 mm) Obciążenie właściwe 500 godz. w temp. 80 C nie dotyczy GIS/PL2-4 GIS/PL2-6 Wytrzymałość trójnika siodłowego na uderzenia (energia uderzenia 100 J) Brak pęknięć i nieszczelności po uderzeniu BS EN GIS/PL2-4 GIS/PL2-6 BS EN1555-3ISO 8085 Moment obrotowy noża nawiertki trójnika siodłowego <45 Nm dla 32 mm O/L < 110 NM dla 63 mm O/L nie dotyczy GIS/PL2-4 Strata ciśnienia na trójniku siodłowym Usunięcie odgałęzienia siodłowego Wartość stałej K nie dotyczy GIS/PL2-4 Uszkodzenie rury przelotowej Wewnętrzne Wewnętrzne 9

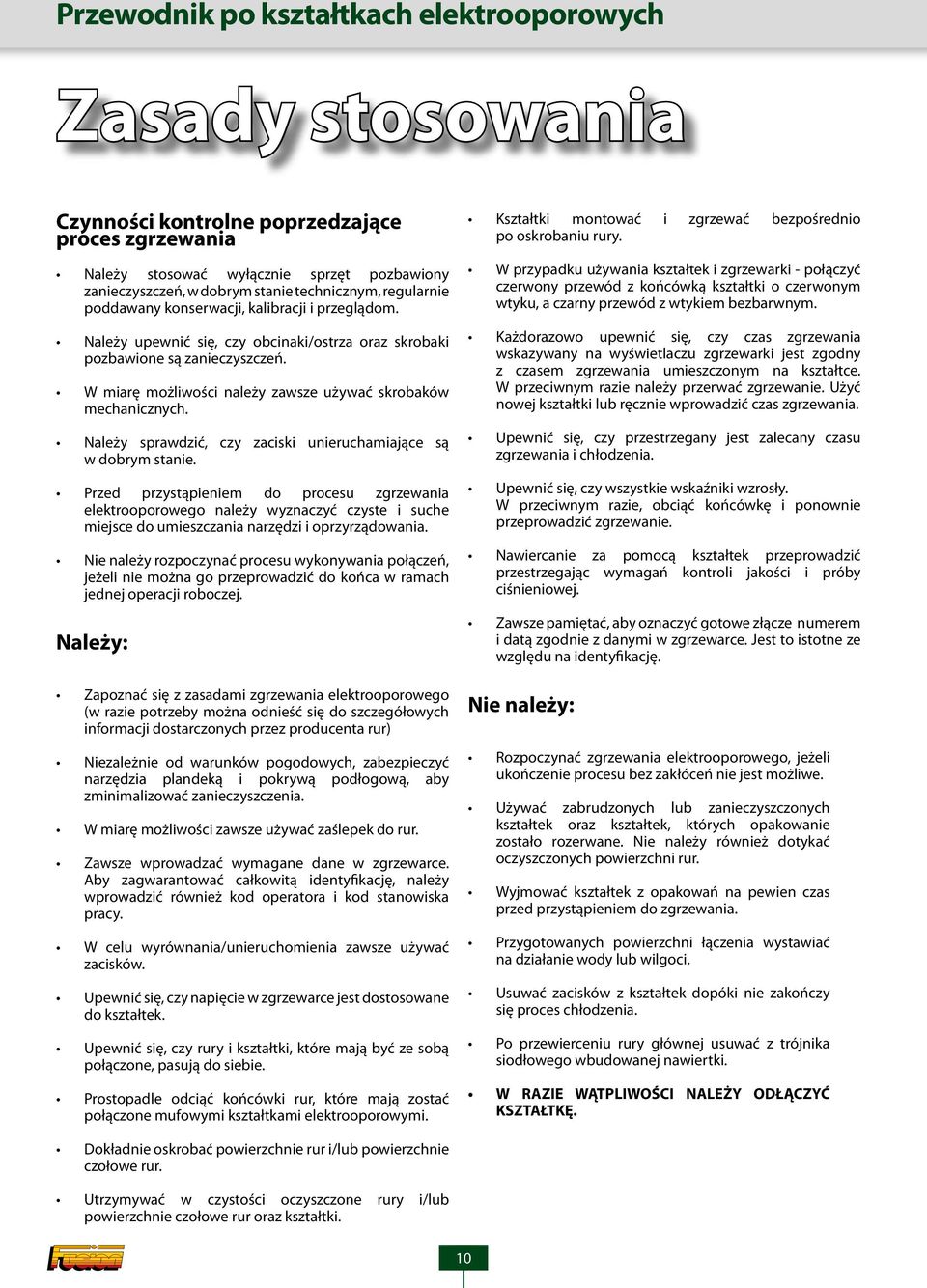

10 Przewodnik po kształtkach elektrooporowych Zasady stosowania Czynności kontrolne poprzedzające proces zgrzewania Należy stosować wyłącznie sprzęt pozbawiony zanieczyszczeń, w dobrym stanie technicznym, regularnie poddawany konserwacji, kalibracji i przeglądom. Należy upewnić się, czy obcinaki/ostrza oraz skrobaki pozbawione są zanieczyszczeń. W miarę możliwości należy zawsze używać skrobaków mechanicznych. Należy sprawdzić, czy zaciski unieruchamiające są w dobrym stanie. Przed przystąpieniem do procesu zgrzewania elektrooporowego należy wyznaczyć czyste i suche miejsce do umieszczania narzędzi i oprzyrządowania. Nie należy rozpoczynać procesu wykonywania połączeń, jeżeli nie można go przeprowadzić do końca w ramach jednej operacji roboczej. Należy: Zapoznać się z zasadami zgrzewania elektrooporowego (w razie potrzeby można odnieść się do szczegółowych informacji dostarczonych przez producenta rur) Niezależnie od warunków pogodowych, zabezpieczyć narzędzia plandeką i pokrywą podłogową, aby zminimalizować zanieczyszczenia. W miarę możliwości zawsze używać zaślepek do rur. Zawsze wprowadzać wymagane dane w zgrzewarce. Aby zagwarantować całkowitą identyfikację, należy wprowadzić również kod operatora i kod stanowiska pracy. W celu wyrównania/unieruchomienia zawsze używać zacisków. Upewnić się, czy napięcie w zgrzewarce jest dostosowane do kształtek. Upewnić się, czy rury i kształtki, które mają być ze sobą połączone, pasują do siebie. Prostopadle odciąć końcówki rur, które mają zostać połączone mufowymi kształtkami elektrooporowymi. Kształtki montować i zgrzewać bezpośrednio po oskrobaniu rury. W przypadku używania kształtek i zgrzewarki - połączyć czerwony przewód z końcówką kształtki o czerwonym wtyku, a czarny przewód z wtykiem bezbarwnym. Każdorazowo upewnić się, czy czas zgrzewania wskazywany na wyświetlaczu zgrzewarki jest zgodny z czasem zgrzewania umieszczonym na kształtce. W przeciwnym razie należy przerwać zgrzewanie. Użyć nowej kształtki lub ręcznie wprowadzić czas zgrzewania. Upewnić się, czy przestrzegany jest zalecany czasu zgrzewania i chłodzenia. Upewnić się, czy wszystkie wskaźniki wzrosły. W przeciwnym razie, obciąć końcówkę i ponownie przeprowadzić zgrzewanie. Nawiercanie za pomocą kształtek przeprowadzić przestrzegając wymagań kontroli jakości i próby ciśnieniowej. Zawsze pamiętać, aby oznaczyć gotowe złącze numerem i datą zgodnie z danymi w zgrzewarce. Jest to istotne ze względu na identyfikację. Nie należy: Rozpoczynać zgrzewania elektrooporowego, jeżeli ukończenie procesu bez zakłóceń nie jest możliwe. Używać zabrudzonych lub zanieczyszczonych kształtek oraz kształtek, których opakowanie zostało rozerwane. Nie należy również dotykać oczyszczonych powierzchni rur. Wyjmować kształtek z opakowań na pewien czas przed przystąpieniem do zgrzewania. Przygotowanych powierzchni łączenia wystawiać na działanie wody lub wilgoci. Usuwać zacisków z kształtek dopóki nie zakończy się proces chłodzenia. Po przewierceniu rury głównej usuwać z trójnika siodłowego wbudowanej nawiertki. W RAZIE WĄTPLIWOŚCI NALEŻY ODŁĄCZYĆ KSZTAŁTKĘ. Dokładnie oskrobać powierzchnie rur i/lub powierzchnie czołowe rur. Utrzymywać w czystości oczyszczone rury i/lub powierzchnie czołowe rur oraz kształtki. 10

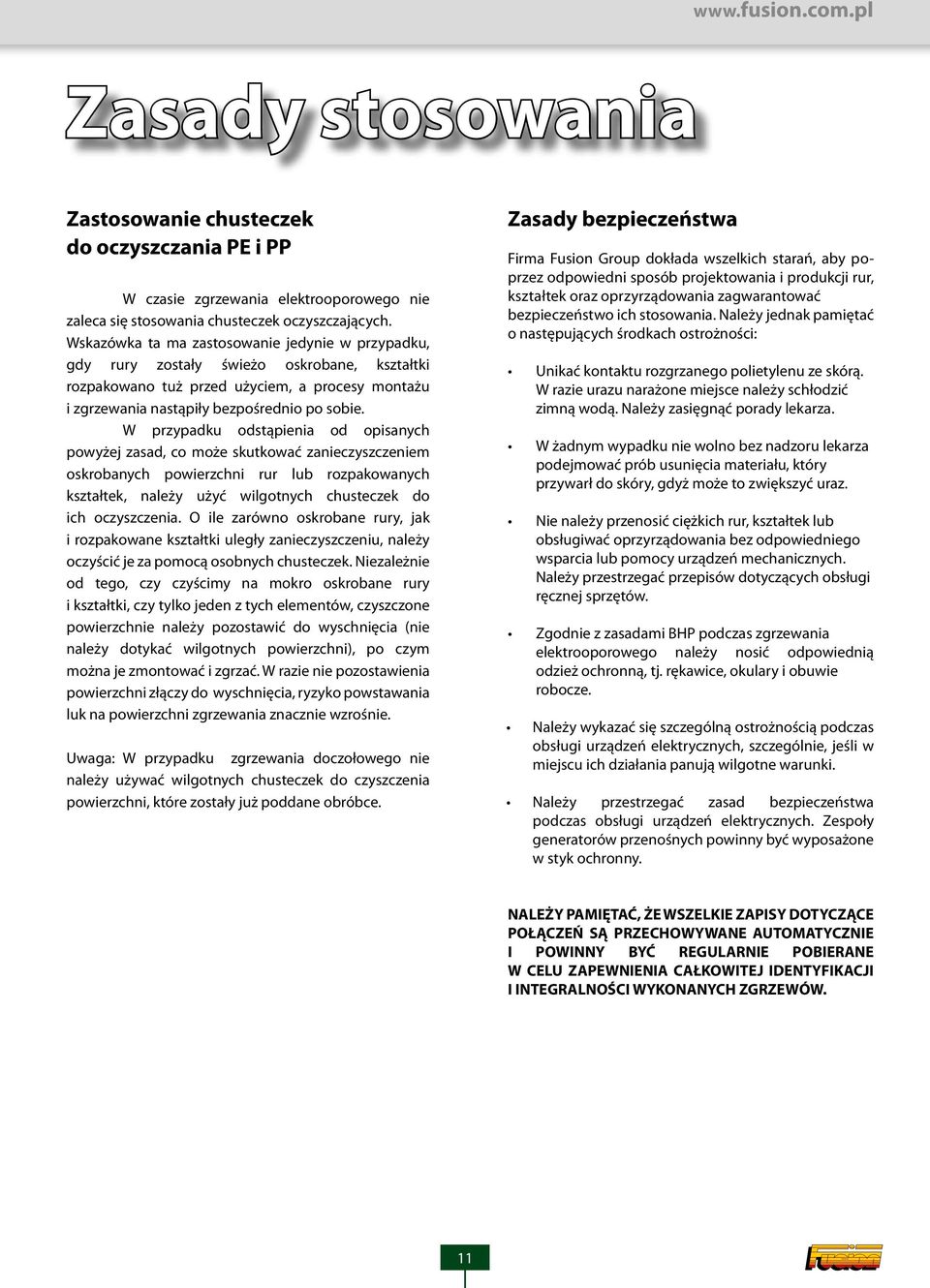

11 Zasady stosowania Zastosowanie chusteczek do oczyszczania PE i PP W czasie zgrzewania elektrooporowego nie zaleca się stosowania chusteczek oczyszczających. Wskazówka ta ma zastosowanie jedynie w przypadku, gdy rury zostały świeżo oskrobane, kształtki rozpakowano tuż przed użyciem, a procesy montażu i zgrzewania nastąpiły bezpośrednio po sobie. W przypadku odstąpienia od opisanych powyżej zasad, co może skutkować zanieczyszczeniem oskrobanych powierzchni rur lub rozpakowanych kształtek, należy użyć wilgotnych chusteczek do ich oczyszczenia. O ile zarówno oskrobane rury, jak i rozpakowane kształtki uległy zanieczyszczeniu, należy oczyścić je za pomocą osobnych chusteczek. Niezależnie od tego, czy czyścimy na mokro oskrobane rury i kształtki, czy tylko jeden z tych elementów, czyszczone powierzchnie należy pozostawić do wyschnięcia (nie należy dotykać wilgotnych powierzchni), po czym można je zmontować i zgrzać. W razie nie pozostawienia powierzchni złączy do wyschnięcia, ryzyko powstawania luk na powierzchni zgrzewania znacznie wzrośnie. Uwaga: W przypadku zgrzewania doczołowego nie należy używać wilgotnych chusteczek do czyszczenia powierzchni, które zostały już poddane obróbce. Zasady bezpieczeństwa Firma Fusion Group dokłada wszelkich starań, aby poprzez odpowiedni sposób projektowania i produkcji rur, kształtek oraz oprzyrządowania zagwarantować bezpieczeństwo ich stosowania. Należy jednak pamiętać o następujących środkach ostrożności: Unikać kontaktu rozgrzanego polietylenu ze skórą. W razie urazu narażone miejsce należy schłodzić zimną wodą. Należy zasięgnąć porady lekarza. W żadnym wypadku nie wolno bez nadzoru lekarza podejmować prób usunięcia materiału, który przywarł do skóry, gdyż może to zwiększyć uraz. Nie należy przenosić ciężkich rur, kształtek lub obsługiwać oprzyrządowania bez odpowiedniego wsparcia lub pomocy urządzeń mechanicznych. Należy przestrzegać przepisów dotyczących obsługi ręcznej sprzętów. Zgodnie z zasadami BHP podczas zgrzewania elektrooporowego należy nosić odpowiednią odzież ochronną, tj. rękawice, okulary i obuwie robocze. Należy wykazać się szczególną ostrożnością podczas obsługi urządzeń elektrycznych, szczególnie, jeśli w miejscu ich działania panują wilgotne warunki. Należy przestrzegać zasad bezpieczeństwa podczas obsługi urządzeń elektrycznych. Zespoły generatorów przenośnych powinny być wyposażone w styk ochronny. NALEŻY PAMIĘTAĆ, ŻE WSZELKIE ZAPISY DOTYCZĄCE POŁĄCZEŃ SĄ PRZECHOWYWANE AUTOMATYCZNIE I POWINNY BYĆ REGULARNIE POBIERANE W CELU ZAPEWNIENIA CAŁKOWITEJ IDENTYFIKACJI I INTEGRALNOŚCI WYKONANYCH ZGRZEWÓW. 11

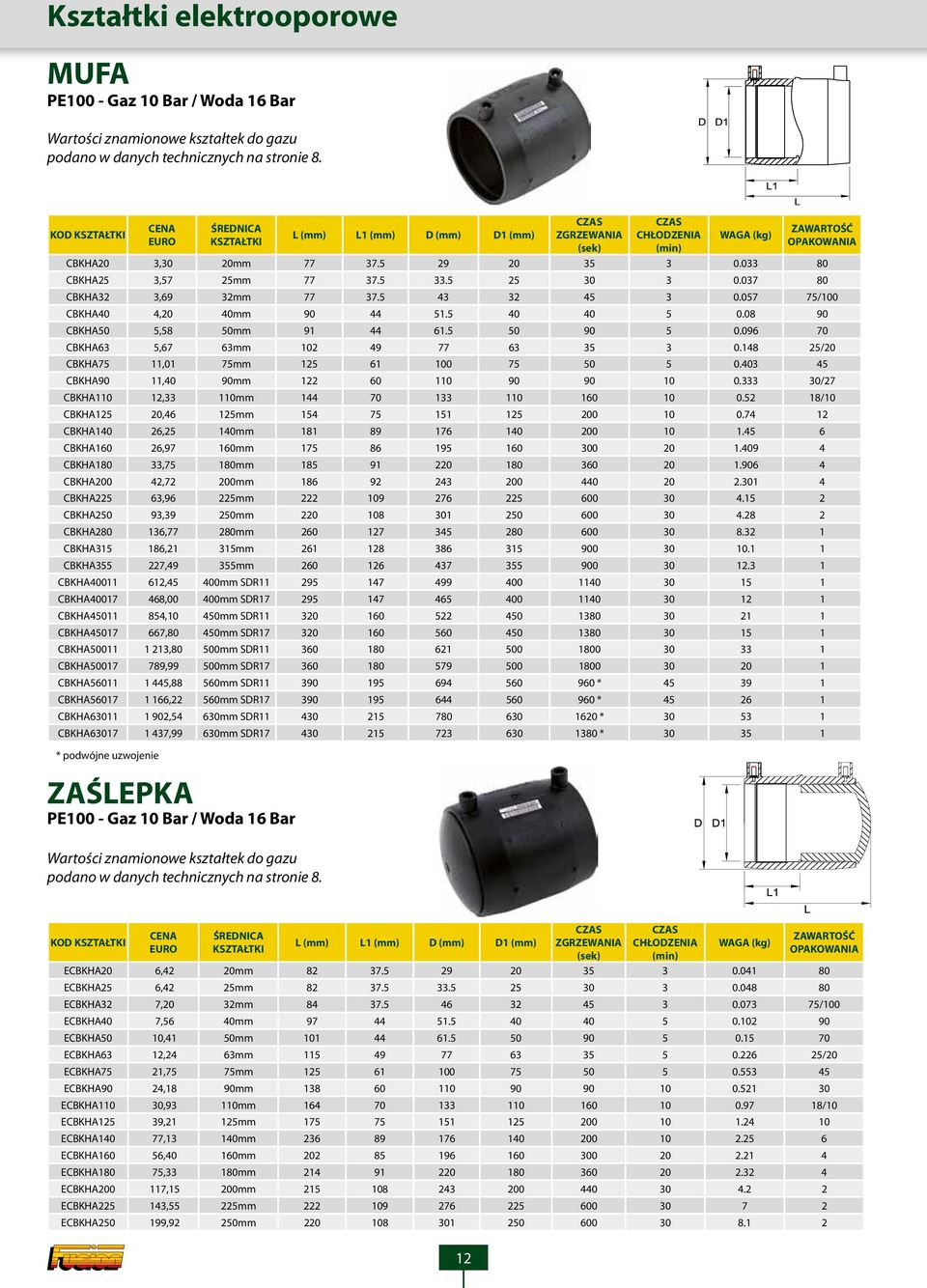

12 Kształtki elektrooporowe MUFA Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. * podwójne uzwojenie ZAŚLEPKA Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) D (mm) D1 (mm) CBKHA20 3,30 20mm CBKHA25 3,57 25mm CBKHA32 3,69 32mm /100 CBKHA40 4,20 40mm CBKHA50 5,58 50mm CBKHA63 5,67 63mm /20 CBKHA75 11,01 75mm CBKHA90 11,40 90mm /27 CBKHA110 12,33 110mm /10 CBKHA125 20,46 125mm CBKHA140 26,25 140mm CBKHA160 26,97 160mm CBKHA180 33,75 180mm CBKHA200 42,72 200mm CBKHA225 63,96 225mm CBKHA250 93,39 250mm CBKHA ,77 280mm CBKHA ,21 315mm CBKHA ,49 355mm CBKHA ,45 400mm SDR CBKHA ,00 400mm SDR CBKHA ,10 450mm SDR CBKHA ,80 450mm SDR CBKHA ,80 500mm SDR CBKHA ,99 500mm SDR CBKHA ,88 560mm SDR * CBKHA ,22 560mm SDR * CBKHA ,54 630mm SDR * CBKHA ,99 630mm SDR * L (mm) L1 (mm) D (mm) D1 (mm) 12 ECBKHA20 6,42 20mm ECBKHA25 6,42 25mm ECBKHA32 7,20 32mm /100 ECBKHA40 7,56 40mm ECBKHA50 10,41 50mm ECBKHA63 12,24 63mm /20 ECBKHA75 21,75 75mm ECBKHA90 24,18 90mm ECBKHA110 30,93 110mm /10 ECBKHA125 39,21 125mm ECBKHA140 77,13 140mm ECBKHA160 56,40 160mm ECBKHA180 75,33 180mm ECBKHA ,15 200mm ECBKHA ,55 225mm ECBKHA ,92 250mm

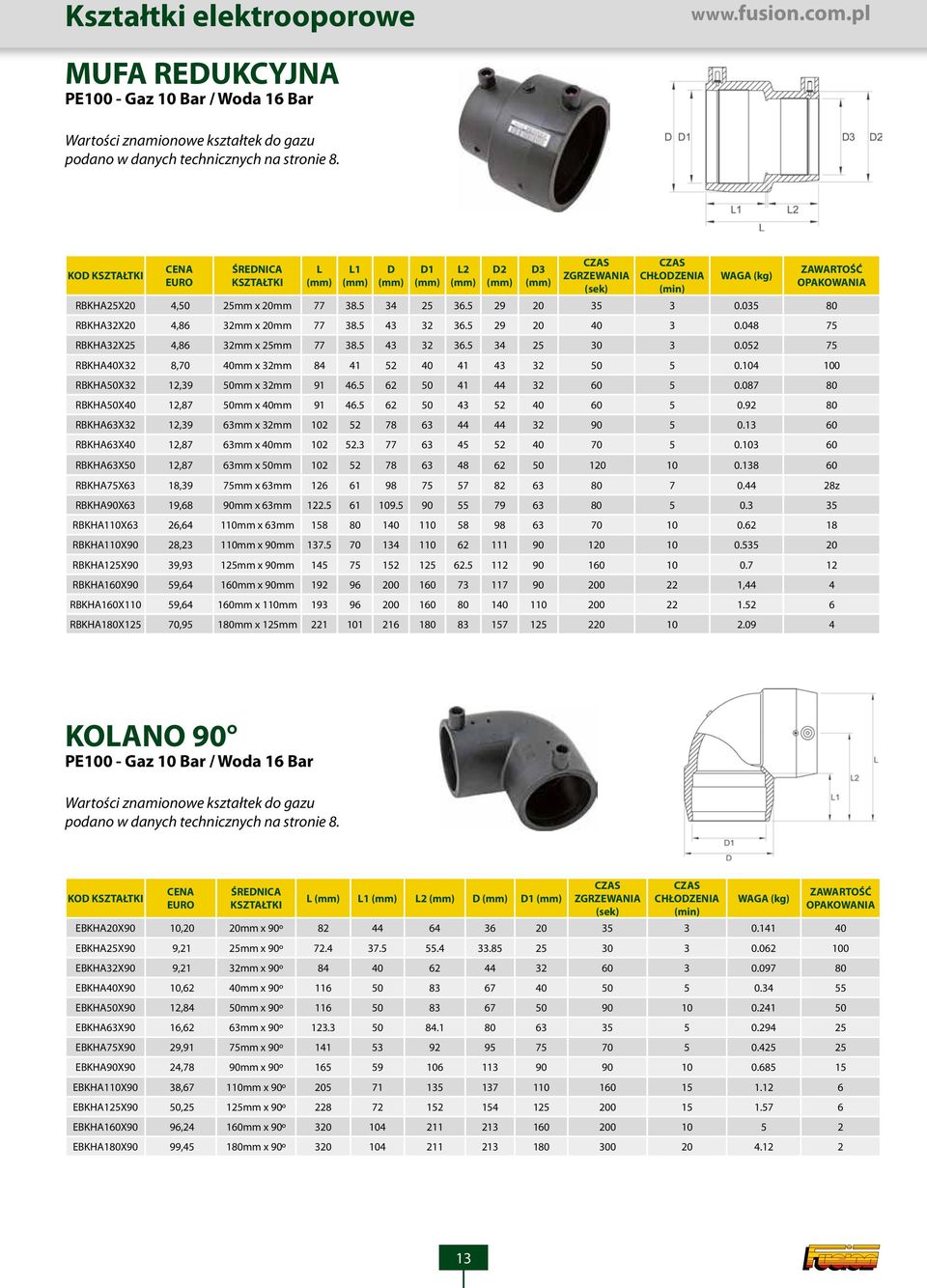

13 Kształtki elektrooporowe MUFA REDUKCYJNA Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) D (mm) D1 (mm) L2 (mm) D2 (mm) D3 (mm) RBKHA25X20 4,50 25mm x 20mm RBKHA32X20 4,86 32mm x 20mm RBKHA32X25 4,86 32mm x 25mm RBKHA40X32 8,70 40mm x 32mm RBKHA50X32 12,39 50mm x 32mm RBKHA50X40 12,87 50mm x 40mm RBKHA63X32 12,39 63mm x 32mm RBKHA63X40 12,87 63mm x 40mm RBKHA63X50 12,87 63mm x 50mm RBKHA75X63 18,39 75mm x 63mm z RBKHA90X63 19,68 90mm x 63mm RBKHA110X63 26,64 110mm x 63mm RBKHA110X90 28,23 110mm x 90mm RBKHA125X90 39,93 125mm x 90mm RBKHA160X90 59,64 160mm x 90mm ,44 4 RBKHA160X110 59,64 160mm x 110mm RBKHA180X125 70,95 180mm x 125mm KOLANO 90 Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) L2 (mm) D (mm) D1 (mm) EBKHA20X90 10,20 20mm x 90º EBKHA25X90 9,21 25mm x 90º EBKHA32X90 9,21 32mm x 90º EBKHA40X90 10,62 40mm x 90º EBKHA50X90 12,84 50mm x 90º EBKHA63X90 16,62 63mm x 90º EBKHA75X90 29,91 75mm x 90º EBKHA90X90 24,78 90mm x 90º EBKHA110X90 38,67 110mm x 90º EBKHA125X90 50,25 125mm x 90º EBKHA160X90 96,24 160mm x 90º EBKHA180X90 99,45 180mm x 90º

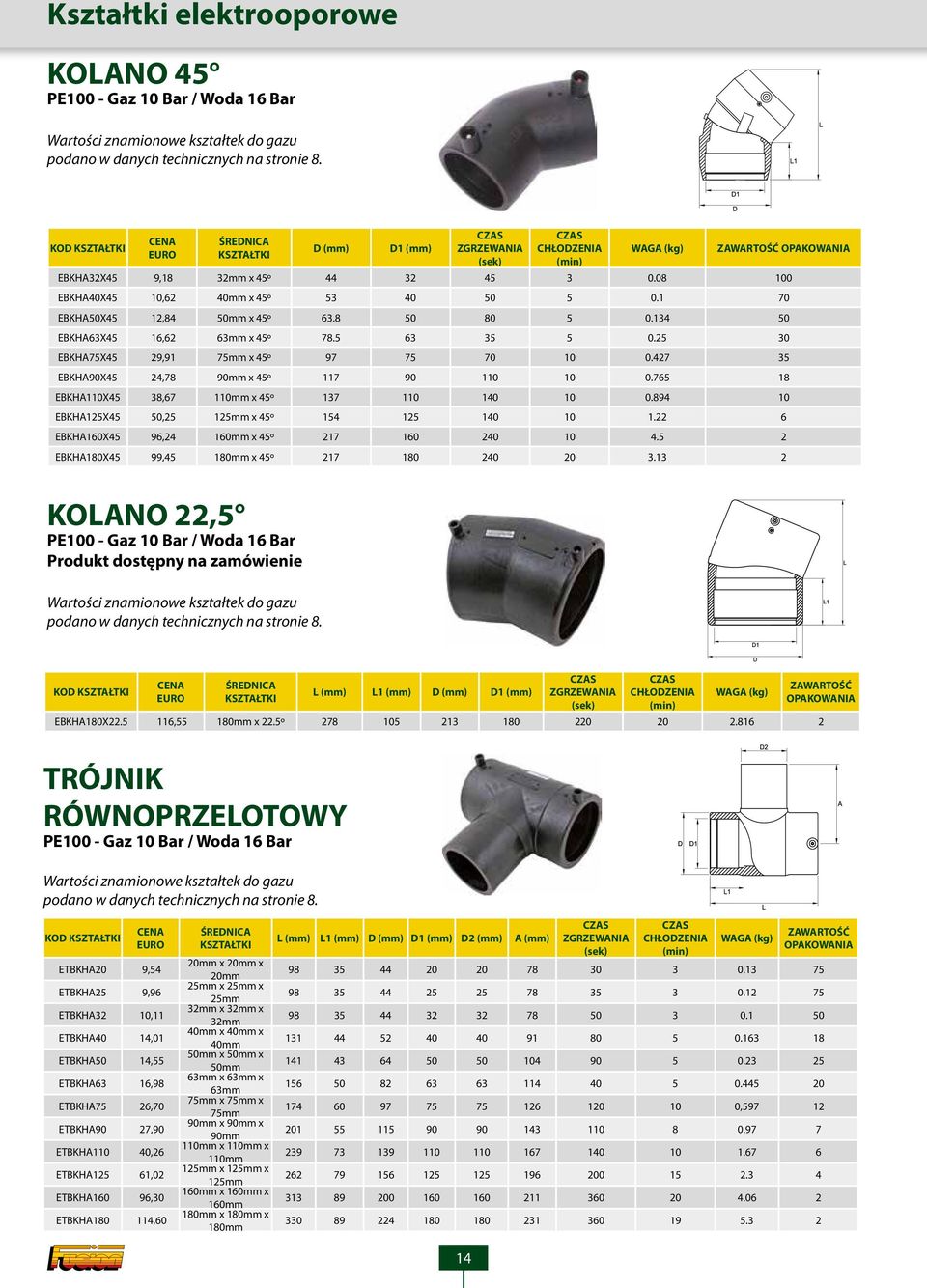

14 Kształtki elektrooporowe KOLANO 45 Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. D (mm) D1 (mm) EBKHA32X45 9,18 32mm x 45º EBKHA40X45 10,62 40mm x 45º EBKHA50X45 12,84 50mm x 45º EBKHA63X45 16,62 63mm x 45º EBKHA75X45 29,91 75mm x 45º EBKHA90X45 24,78 90mm x 45º EBKHA110X45 38,67 110mm x 45º EBKHA125X45 50,25 125mm x 45º EBKHA160X45 96,24 160mm x 45º EBKHA180X45 99,45 180mm x 45º KOLANO 22,5 Produkt dostępny na zamówienie Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) D (mm) D1 (mm) EBKHA180X ,55 180mm x 22.5º TRÓJNIK RÓWNOPRZELOTOWY Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. ETBKHA20 9,54 ETBKHA25 9,96 ETBKHA32 10,11 ETBKHA40 14,01 ETBKHA50 14,55 ETBKHA63 16,98 ETBKHA75 26,70 ETBKHA90 27,90 ETBKHA110 40,26 ETBKHA125 61,02 ETBKHA160 96,30 ETBKHA ,60 20mm x 20mm x 20mm 25mm x 25mm x 25mm 32mm x 32mm x 32mm 40mm x 40mm x 40mm 50mm x 50mm x 50mm 63mm x 63mm x 63mm 75mm x 75mm x 75mm 90mm x 90mm x 90mm 110mm x 110mm x 110mm 125mm x 125mm x 125mm 160mm x 160mm x 160mm 180mm x 180mm x 180mm L (mm) L1 (mm) D (mm) D1 (mm) D2 (mm) A (mm) ,

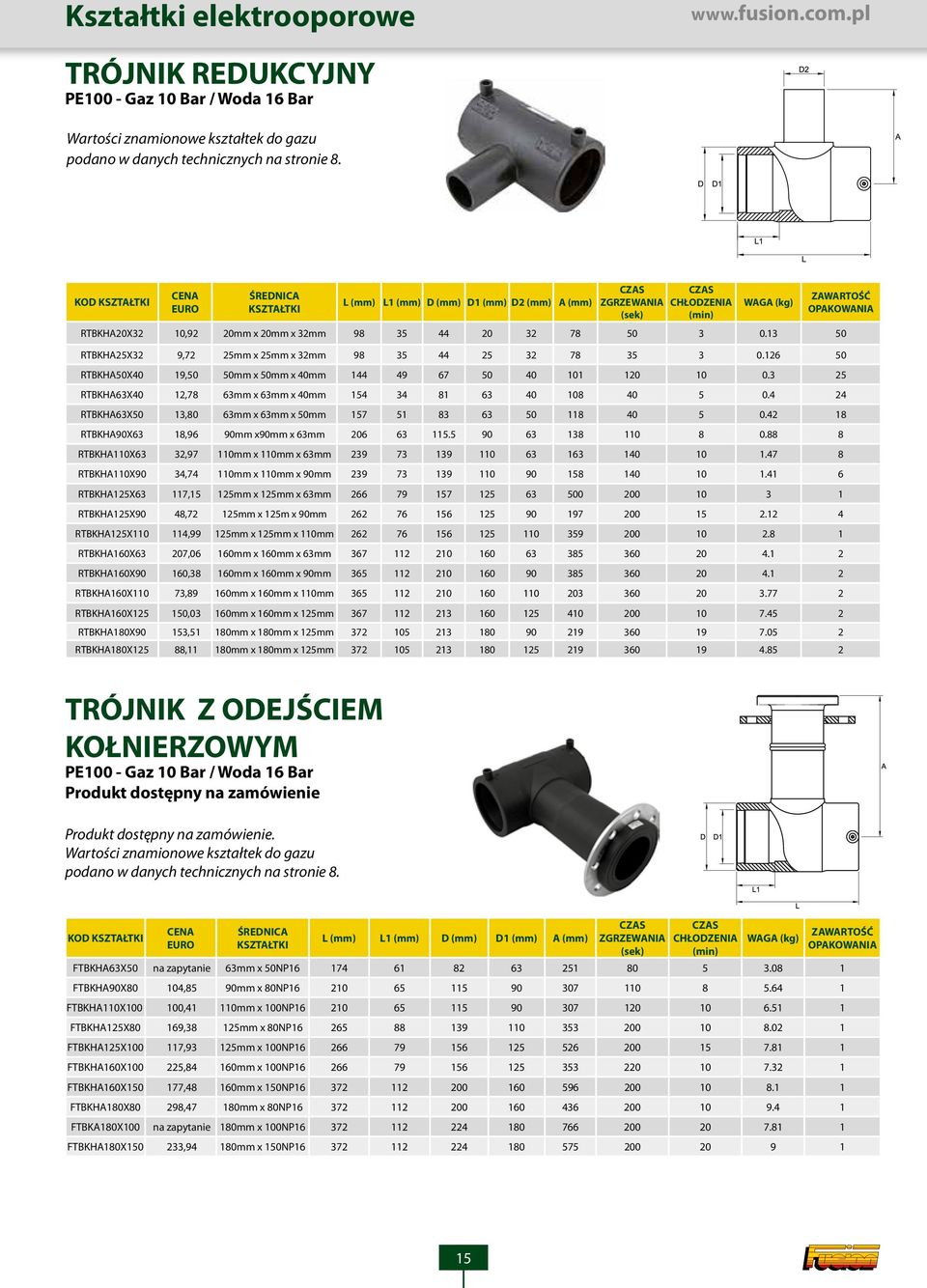

15 Kształtki elektrooporowe TRÓJNIK REDUKCYJNY Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) D (mm) D1 (mm) D2 (mm) A (mm) RTBKHA20X32 10,92 20mm x 20mm x 32mm RTBKHA25X32 9,72 25mm x 25mm x 32mm RTBKHA50X40 19,50 50mm x 50mm x 40mm RTBKHA63X40 12,78 63mm x 63mm x 40mm RTBKHA63X50 13,80 63mm x 63mm x 50mm RTBKHA90X63 18,96 90mm x90mm x 63mm RTBKHA110X63 32,97 110mm x 110mm x 63mm RTBKHA110X90 34,74 110mm x 110mm x 90mm RTBKHA125X63 117,15 125mm x 125mm x 63mm RTBKHA125X90 48,72 125mm x 125m x 90mm RTBKHA125X ,99 125mm x 125mm x 110mm RTBKHA160X63 207,06 160mm x 160mm x 63mm RTBKHA160X90 160,38 160mm x 160mm x 90mm RTBKHA160X110 73,89 160mm x 160mm x 110mm RTBKHA160X ,03 160mm x 160mm x 125mm RTBKHA180X90 153,51 180mm x 180mm x 125mm RTBKHA180X125 88,11 180mm x 180mm x 125mm TRÓJNIK Z ODEJŚCIEM KOŁNIERZOWYM Produkt dostępny na zamówienie Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) D (mm) D1 (mm) A (mm) FTBKHA63X50 na zapytanie 63mm x 50NP FTBKHA90X80 104,85 90mm x 80NP FTBKHA110X ,41 110mm x 100NP FTBKHA125X80 169,38 125mm x 80NP FTBKHA125X ,93 125mm x 100NP FTBKHA160X ,84 160mm x 100NP FTBKHA160X ,48 160mm x 150NP FTBKHA180X80 298,47 180mm x 80NP FTBKA180X100 na zapytanie 180mm x 100NP FTBKHA180X ,94 180mm x 150NP

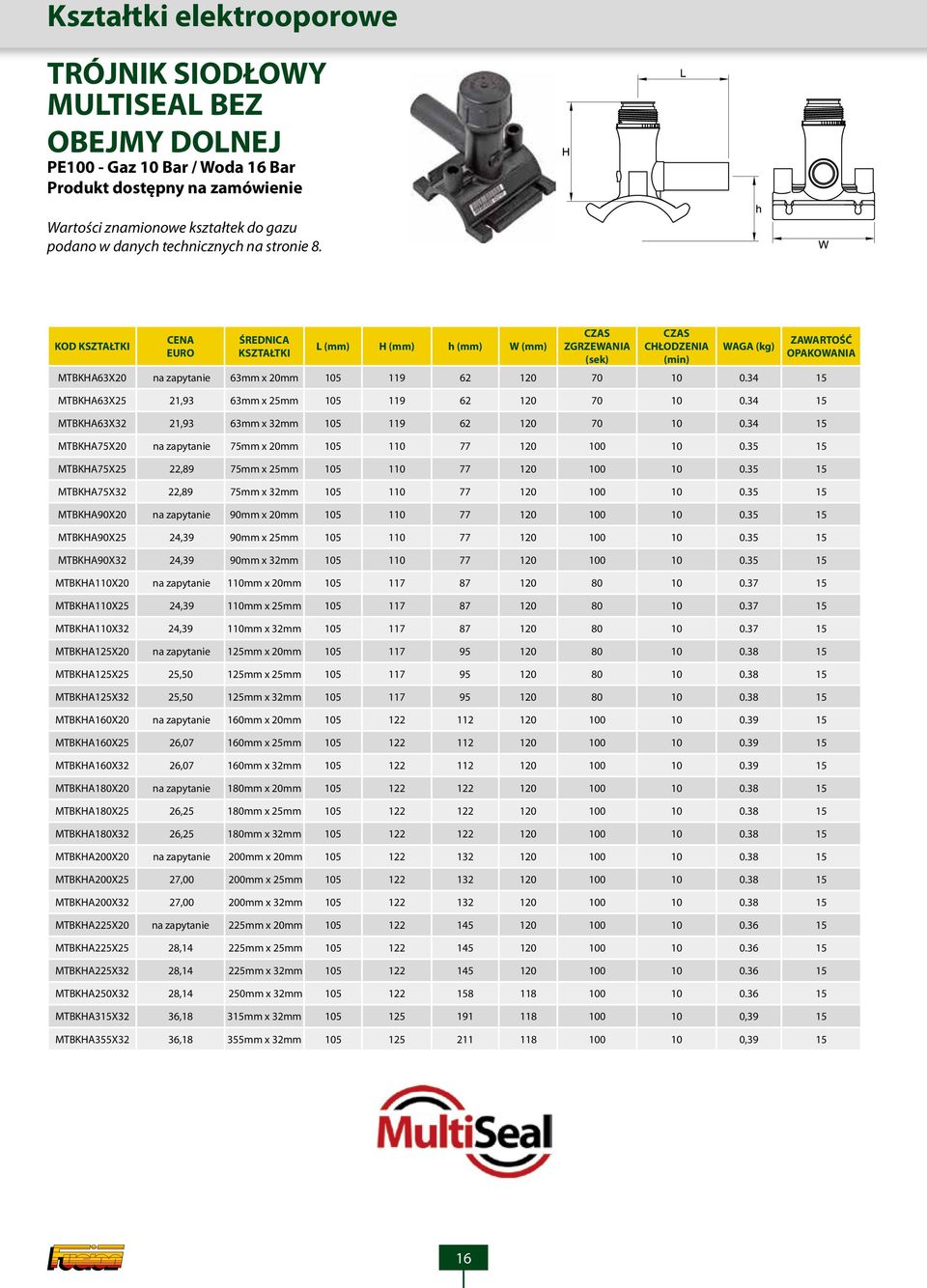

16 Kształtki elektrooporowe TRÓJNIK SIODŁOWY MULTISEAL BEZ OBEJMY DOLNEJ Produkt dostępny na zamówienie Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) H (mm) h (mm) W (mm) MTBKHA63X20 na zapytanie 63mm x 20mm MTBKHA63X25 21,93 63mm x 25mm MTBKHA63X32 21,93 63mm x 32mm MTBKHA75X20 na zapytanie 75mm x 20mm MTBKHA75X25 22,89 75mm x 25mm MTBKHA75X32 22,89 75mm x 32mm MTBKHA90X20 na zapytanie 90mm x 20mm MTBKHA90X25 24,39 90mm x 25mm MTBKHA90X32 24,39 90mm x 32mm MTBKHA110X20 na zapytanie 110mm x 20mm MTBKHA110X25 24,39 110mm x 25mm MTBKHA110X32 24,39 110mm x 32mm MTBKHA125X20 na zapytanie 125mm x 20mm MTBKHA125X25 25,50 125mm x 25mm MTBKHA125X32 25,50 125mm x 32mm MTBKHA160X20 na zapytanie 160mm x 20mm MTBKHA160X25 26,07 160mm x 25mm MTBKHA160X32 26,07 160mm x 32mm MTBKHA180X20 na zapytanie 180mm x 20mm MTBKHA180X25 26,25 180mm x 25mm MTBKHA180X32 26,25 180mm x 32mm MTBKHA200X20 na zapytanie 200mm x 20mm MTBKHA200X25 27,00 200mm x 25mm MTBKHA200X32 27,00 200mm x 32mm MTBKHA225X20 na zapytanie 225mm x 20mm MTBKHA225X25 28,14 225mm x 25mm MTBKHA225X32 28,14 225mm x 32mm MTBKHA250X32 28,14 250mm x 32mm MTBKHA315X32 36,18 315mm x 32mm ,39 15 MTBKHA355X32 36,18 355mm x 32mm ,

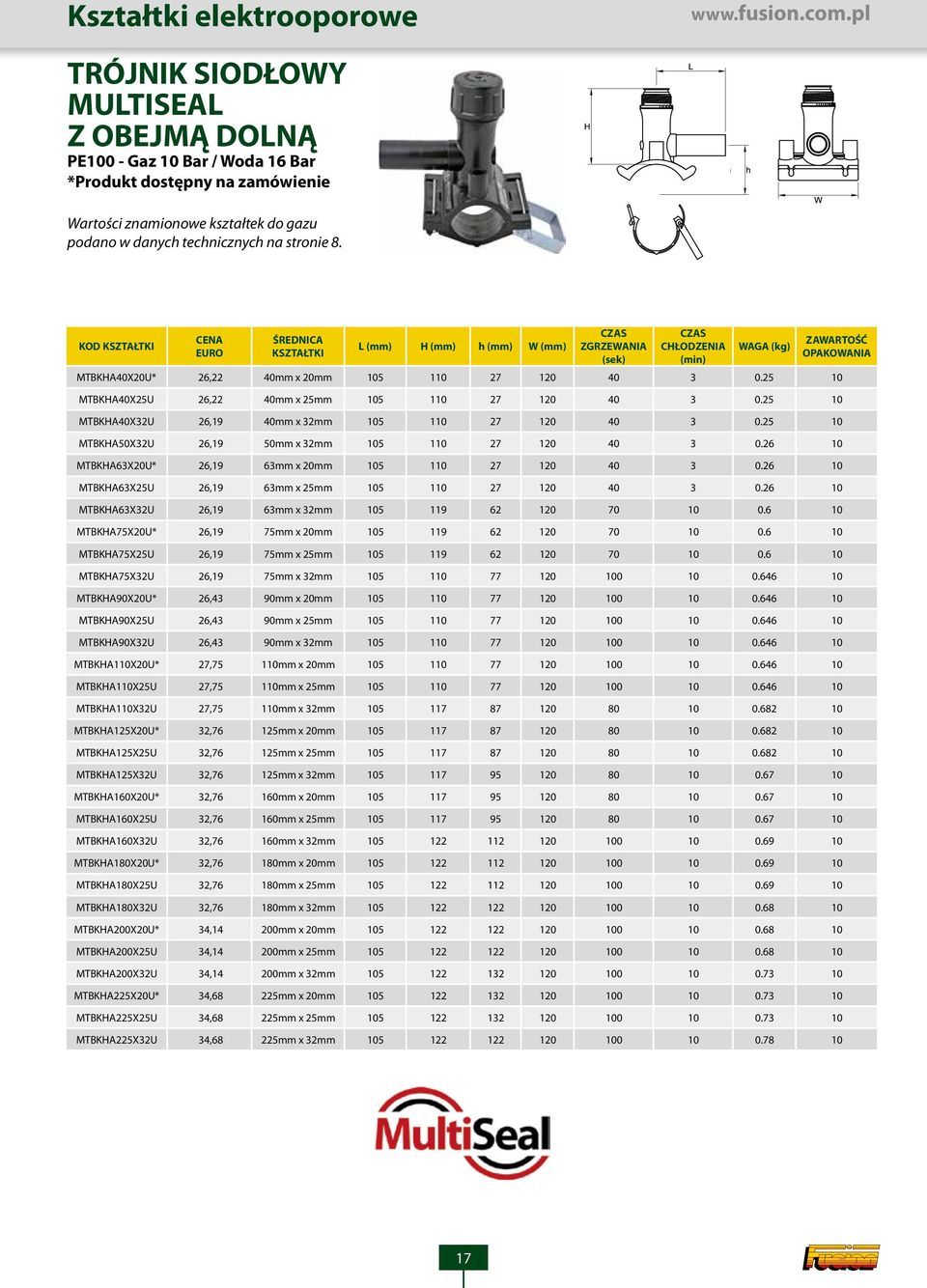

17 Kształtki elektrooporowe TRÓJNIK SIODŁOWY MULTISEAL Z OBEJMĄ DOLNĄ *Produkt dostępny na zamówienie Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) H (mm) h (mm) W (mm) MTBKHA40X20U* 26,22 40mm x 20mm MTBKHA40X25U 26,22 40mm x 25mm MTBKHA40X32U 26,19 40mm x 32mm MTBKHA50X32U 26,19 50mm x 32mm MTBKHA63X20U* 26,19 63mm x 20mm MTBKHA63X25U 26,19 63mm x 25mm MTBKHA63X32U 26,19 63mm x 32mm MTBKHA75X20U* 26,19 75mm x 20mm MTBKHA75X25U 26,19 75mm x 25mm MTBKHA75X32U 26,19 75mm x 32mm MTBKHA90X20U* 26,43 90mm x 20mm MTBKHA90X25U 26,43 90mm x 25mm MTBKHA90X32U 26,43 90mm x 32mm MTBKHA110X20U* 27,75 110mm x 20mm MTBKHA110X25U 27,75 110mm x 25mm MTBKHA110X32U 27,75 110mm x 32mm MTBKHA125X20U* 32,76 125mm x 20mm MTBKHA125X25U 32,76 125mm x 25mm MTBKHA125X32U 32,76 125mm x 32mm MTBKHA160X20U* 32,76 160mm x 20mm MTBKHA160X25U 32,76 160mm x 25mm MTBKHA160X32U 32,76 160mm x 32mm MTBKHA180X20U* 32,76 180mm x 20mm MTBKHA180X25U 32,76 180mm x 25mm MTBKHA180X32U 32,76 180mm x 32mm MTBKHA200X20U* 34,14 200mm x 20mm MTBKHA200X25U 34,14 200mm x 25mm MTBKHA200X32U 34,14 200mm x 32mm MTBKHA225X20U* 34,68 225mm x 20mm MTBKHA225X25U 34,68 225mm x 25mm MTBKHA225X32U 34,68 225mm x 32mm

18 Kształtki elektrooporowe TRÓJNIK SIODŁOWY MULTISEAL Z OBEJMĄ DOLNĄ *Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) H (mm) h (mm) W (mm) MTBKHA63X40U 48,36 63mm x 40mm MTBKHA63X50U* 52,08 63mm x 50mm MTBKHA63X63U 52,08 63mm x 63mm MTBKHA75X40U 52,08 75mm x 40mm MTBKHA75X50U* 52,38 75mm x 50mm MTBKHA75X63U 52,38 75mm x 63mm MTBKHA90X40U 52,08 90mm x 40mm MTBKHA90X50U* 52,08 90mm x 50mm MTBKHA90X63U 52,08 90mm x 63mm MTBKHA110X40U 52,08 110mm x 40mm MTBKHA110X50U* 52,08 110mm x 50mm MTBKHA110X63U 52,08 110mm x 63mm MTBKHA125X40U 52,08 125mm x 40mm MTBKHA125X50U* 52,08 125mm x 50mm MTBKHA125X63U 52,08 125mm x 63mm MTBKHA160X40U 58,02 160mm x 40mm MTBKHA160X50U* 58,02 160mm x 50mm MTBKHA160X63U 58,02 160mm x 63mm MTBKHA180X40U 68,88 180mm x 40mm MTBKHA180X50U* 68,88 180mm x 50mm MTBKHA180X63U 61,71 180mm x 63mm MTBKHA200X40U 61,71 200mm x 40mm MTBKHA200X50U* 61,71 200mm x 50mm MTBKHA200X63U 61,71 200mm x 63mm MTBKHA225X40U 61,71 225mm x 40mm MTBKHA225X63U 61,71 225mm x 63mm

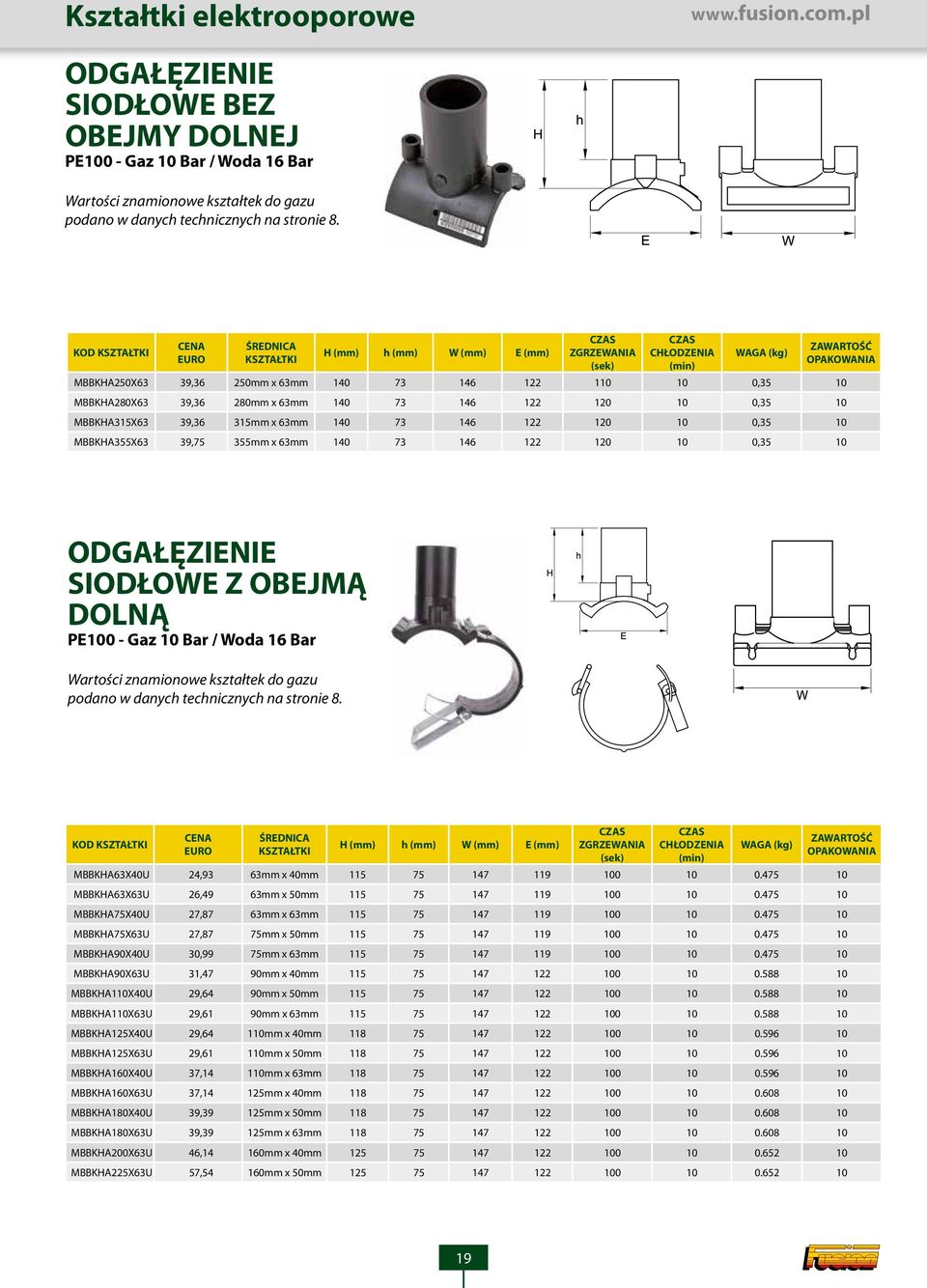

19 Kształtki elektrooporowe ODGAŁĘZIENIE SIODŁOWE BEZ OBEJMY DOLNEJ Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. H (mm) h (mm) W (mm) E (mm) MBBKHA250X63 39,36 250mm x 63mm ,35 10 MBBKHA280X63 39,36 280mm x 63mm ,35 10 MBBKHA315X63 39,36 315mm x 63mm ,35 10 MBBKHA355X63 39,75 355mm x 63mm ,35 10 ODGAŁĘZIENIE SIODŁOWE Z OBEJMĄ DOLNĄ Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. H (mm) h (mm) W (mm) E (mm) MBBKHA63X40U 24,93 63mm x 40mm MBBKHA63X63U 26,49 63mm x 50mm MBBKHA75X40U 27,87 63mm x 63mm MBBKHA75X63U 27,87 75mm x 50mm MBBKHA90X40U 30,99 75mm x 63mm MBBKHA90X63U 31,47 90mm x 40mm MBBKHA110X40U 29,64 90mm x 50mm MBBKHA110X63U 29,61 90mm x 63mm MBBKHA125X40U 29,64 110mm x 40mm MBBKHA125X63U 29,61 110mm x 50mm MBBKHA160X40U 37,14 110mm x 63mm MBBKHA160X63U 37,14 125mm x 40mm MBBKHA180X40U 39,39 125mm x 50mm MBBKHA180X63U 39,39 125mm x 63mm MBBKHA200X63U 46,14 160mm x 40mm MBBKHA225X63U 57,54 160mm x 50mm

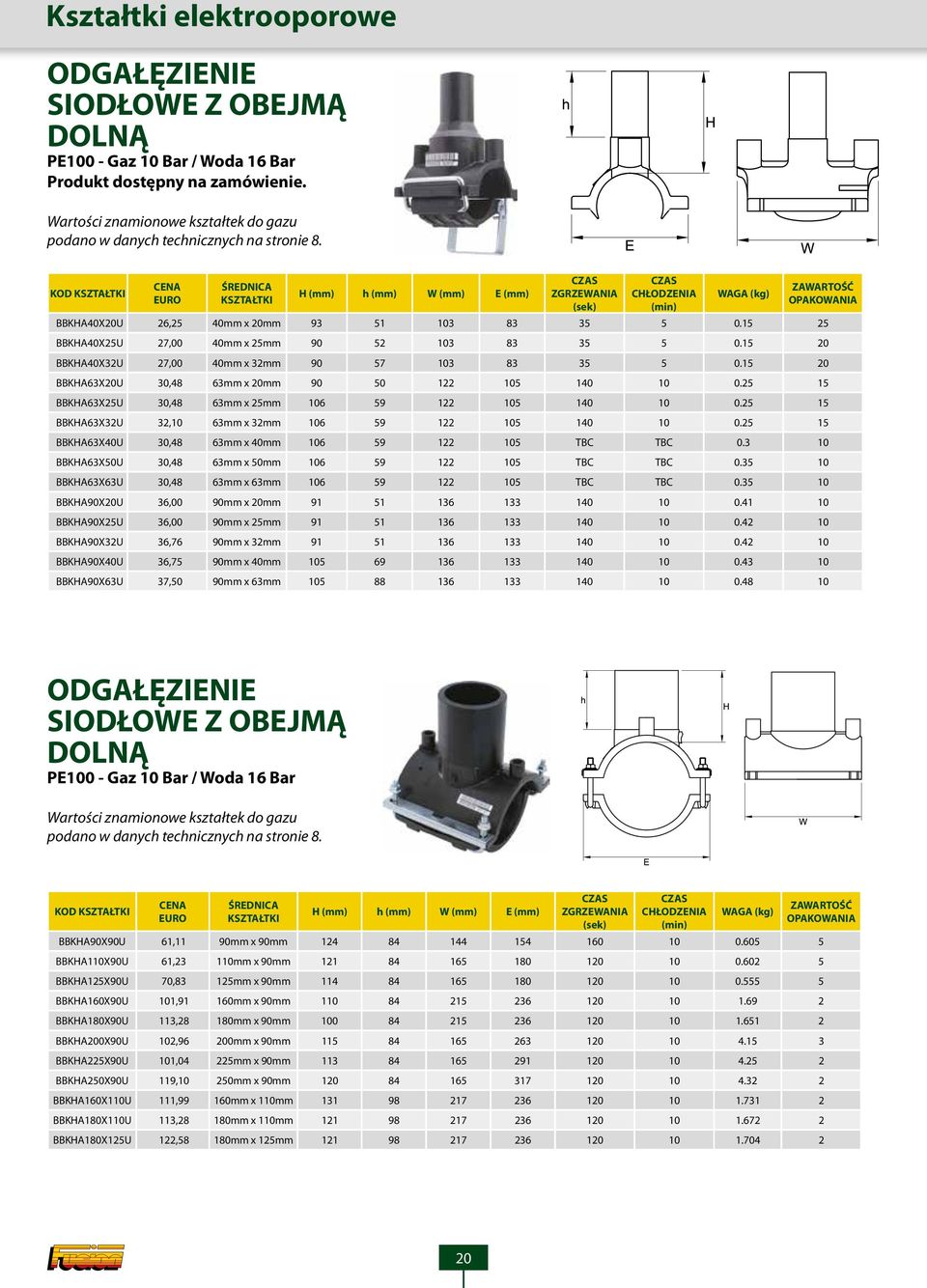

20 Kształtki elektrooporowe ODGAŁĘZIENIE SIODŁOWE Z OBEJMĄ DOLNĄ Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. H (mm) h (mm) W (mm) E (mm) BBKHA40X20U 26,25 40mm x 20mm BBKHA40X25U 27,00 40mm x 25mm BBKHA40X32U 27,00 40mm x 32mm BBKHA63X20U 30,48 63mm x 20mm BBKHA63X25U 30,48 63mm x 25mm BBKHA63X32U 32,10 63mm x 32mm BBKHA63X40U 30,48 63mm x 40mm TBC TBC BBKHA63X50U 30,48 63mm x 50mm TBC TBC BBKHA63X63U 30,48 63mm x 63mm TBC TBC BBKHA90X20U 36,00 90mm x 20mm BBKHA90X25U 36,00 90mm x 25mm BBKHA90X32U 36,76 90mm x 32mm BBKHA90X40U 36,75 90mm x 40mm BBKHA90X63U 37,50 90mm x 63mm ODGAŁĘZIENIE SIODŁOWE Z OBEJMĄ DOLNĄ Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. H (mm) h (mm) W (mm) E (mm) BBKHA90X90U 61,11 90mm x 90mm BBKHA110X90U 61,23 110mm x 90mm BBKHA125X90U 70,83 125mm x 90mm BBKHA160X90U 101,91 160mm x 90mm BBKHA180X90U 113,28 180mm x 90mm BBKHA200X90U 102,96 200mm x 90mm BBKHA225X90U 101,04 225mm x 90mm BBKHA250X90U 119,10 250mm x 90mm BBKHA160X110U 111,99 160mm x 110mm BBKHA180X110U 113,28 180mm x 110mm BBKHA180X125U 122,58 180mm x 125mm

21 Kształtki elektrooporowe ODGAŁĘZIENIE SIODŁOWE Z ODEJŚCIEM KOŁNIERZOWYM I OBEJMĄ DOLNĄ 1 Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. 1 Do wykonywania nawiertek pod ciśnieniem o dużej średnicy. H (mm) W (mm) E (mm) FBBKA110X80U na zapytanie 110mm x 80NP FBBKA125X80U na zapytanie 125mm x 80NP FBBKA180X80U na zapytanie 180mm x 80NP FBBKA180X100U na zapytanie 180mm x 100NP FBBKA225X80U na zapytanie 225mm x 80NP FBBKHM225X100DP na zapytanie 225mm x 100NP FBBKHM250X100DP na zapytanie 250mm x 100NP ODGAŁĘZIENIE SIODŁOWE Z ODEJŚCIEM KOŁNIERZOWYM I OBEJMĄ DOLNĄ - FASTCUT Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. H (mm) W (mm) E (mm) FBBKHM250X ,57 250mm x 200NP FBBKHM315X ,99 315mm x 150NP FBBKHM315X ,09 315mm x 250NP FBBKHM355X ,53 355mm x 150NP FBBKHM355X ,43 355mm x 250NP FBBKHM400X ,07 400mm x 150NP FBBKHM400X ,63 400mm x 250NP FBBKHM450X ,18 450mm x 250NP FBBKHM500X ,63 500mm x 250NP ODGAŁĘZIENIE SIODŁOWE Z ODEJŚCIEM KOŁNIERZOWYM I OBEJMĄ DOLNĄ - FASTCUT FLOWSTOP Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. H (mm) W (mm) E (mm) FBBKHM315X150DPF na zapytanie 315mm x 150NP FBBKHM355X150DPF na zapytanie 355mm x 150NP FBBKHM400X150DPF na zapytanie 400mm x 150NP

22 Kształtki elektrooporowe MUFA Z GWINTEM ZEWNĘTRZNYM Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) L2 (mm) D (mm) ZCBKHA25X0.8 22,56 25mm x 3/4" ZCBKHA32X0.5 37,50 32mm x 1/2" ZCBKHA32X0.8 24,39 32mm x 3/4" ZCBKHA32X1 27,75 32mm x 1" ZCBKHA32X1.3 36,09 32mm x 1¼" ZCBKHA32X1.5 40,56 32mm x 11½" ZCBKHA40X1 41,16 40mm x 1" ZCBKHA40X1.3 39,42 40mm x 1¼" ZCBKHA40X1.5 41,16 40mm x 1½" ZCBKHA50X1 47,91 50mm x 1" ZCBKHA50X1.3 49,29 50mm x 1" ZCBKHA50X1.5 50,70 50mm x 1½" ZCBKHA50X2 52,56 50mm x 2" ZCBKHA63X1.3 59,79 63mm x 1¼" ZCBKHA63X1.5 59,22 63mm x 1½" ZCBKHA63X2 59,79 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej muf elektrooporowych na stronie 12. MUFA Z GWINTEM WEWNĘTRZNYM Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) L2 (mm) D (mm) XCBKHA25X ,27 25mm x 3/4" XCBKHA32X1 28,89 32mm x 1" XCBKHA40X1 41,16 40mm x 1" XCBKHA40X1.3 42,54 40mm x 1¼" XCBKHA40X1.5 42,54 40mm x 1½" XCBKHA50X1.5 50,70 50mm x 1½" XCBKHA50X2 50,70 50mm x 2" XCBKHA63X1.5 59,25 63mm x 1½" XCBKHA63X2 59,25 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej muf elektrooporowychna stronie

23 Kształtki elektrooporowe KOLANO 90 Z GWINTEM ZEWNĘTRZNYM Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) L2 (mm) D (mm) ZEBKHA25X ,45 25mm x 3/4" ZEBKHA32X ,16 32mm x 1/2" ZEBKHA32X ,16 32mm x 3/4" ZEBKHA32X901 37,36 32mm x 1" ZEBKHA32X ,36 32mm x 1¼" ZEBKHA32X ,04 32mm x 1½" ZEBKHA40X901 47,43 40mm x 1" ZEBKHA40X ,69 40mm x 1¼" ZEBKA40X ,43 40mm x 1½" ZEBKHA40X902 52,65 40mm x 2" ZEBKHA50X901 54,83 50mm x 1" ZEBKHA50X ,67 50mm x 1" ZEBKHA50X ,93 50mm x 1½" ZEBKHA50X902 59,47 50mm x 2" ZEBKHA63X ,54 63mm x 1¼" ZEBKHA63X ,00 63mm x 1½" ZEBKHA63X902 69,51 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 90 o na stronie 13. KOLANO 90 Z GWINTEM WEWNĘTRZNYM Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) L2 (mm) D (mm) XEBKHA25X ,39 25mm x 3/4" XEBKHA32X901 26,25 32mm x 1" XEBKHA40X901 47,43 40mm x 1" XEBKHA40X ,14 40mm x 1¼" XEBHA40X ,86 40mm x 1½" XEBKHA50X ,25 50mm x 1½" XEBKHA50X902 60,04 50mm x 2" XEBKHA63X ,64 63mm x 1½" XEBKHA63X902 45,00 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 90 o na stronie

24 Kształtki elektrooporowe KOLANO 45 Z GWINTEM ZEWNĘTRZNYM Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) L2 (mm) D (mm) ZEBKHA32X451 32,79 32mm x 1" ZEBKHA32X ,36 32mm x 1¼ ZEBKHA32X ,54 32mm x 1½ ZEBKHA40X ,69 40mm x 1¼" ZEBKHA40X ,43 40mm x 1½" ZEBKHA40X452 52,65 40mm x 2" ZEBKHA50X451 56,52 50mm x 1" ZEBKHA50X ,35 50mm x 1¼" ZEBKHA50X ,61 50mm x 1½" ZEBKHA50X452 61,15 50mm x 2" ZEBKHA63X ,98 63mm x 1¼ ZEBKHA63X ,00 63mm x 1½ ZEBKHA63X452 69,51 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 45 o na stronie 14. KOLANO 45 Z GWINTEM WEWNĘTRZNYM Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. L (mm) L1 (mm) L2 (mm) D (mm) XEBKHA32X451 26,25 32mm x 1" XEBKHA40X451 47,43 40mm x 1" XEBKHA40X ,14 40mm x 1¼" XEBKHA40X ,86 40mm x 1½" XEBKHA50X ,25 50mm x 1½" XEBKHA50X452 61,70 50mm x 2" XEBKHA63X ,14 63mm x 1½" XEBKHA63X452 41,64 63mm x 2" Wymiary D1, D2 oraz L3 podano w tabeli dotyczącej kolana 45 o na stronie

25 Kształtki elektrooporowe SIODŁO DO BALONOWANIA Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. Czerwona nasadka zabezpiecza gwint zewnętrzny H (mm) h (mm) W (mm) E (mm) XBBKHA90X ,25 90mm x 2½" XBBKHA110X ,00 110mm x 2½" XBBKHA125X ,14 125mm x 2½" XBBKHA160X ,75 160mm x 2½" XBBKHA180X ,75 180mm x 2½" XBBKHA200X ,75 200mm x 2½" XBBKHA225X ,75 225mm x 2½" XBBKHA250X ,75 250mm x 2½" ODGAŁĘZIENIE SIODŁOWE Z GWINTEM Produkt dostępny na zamówienie. Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. H (mm) W (mm) E (mm) XBBKHA63X ,50 63mm x 1¼" XBBKHA63X ,00 63mm x 1½" XBBKHA90X ,25 90mm x 1¼" XBBKHA90X ,25 90mm x 1½" XBBKHA90X2 146,25 90mm x 2" XBBKHA110X ,00 110mm x 1¼" XBBKHA110X ,00 110mm x 1½" XBBKHA110X2 150,00 110mm x 2" XBBKHA125X ,14 125mm x 1¼" XBBKHA125X ,14 125mm x 1½" XBBKHA125X2 154,14 125mm x 2" XBBKHA160X ,75 160mm x 1¼" XBBKHA160X ,75 160mm x 1½" XBBKHA160X2 168,75 160mm x 2" XBBKHA180X ,75 180mm x 1¼" XBBKHA180X ,75 180mm x 1½" XBBKHA180X2 180,75 180mm x 2" XBBKHA200X2 183,75 200mm x 2" XBBKHA250X2 183,75 250mm x 2"

26 Kształtki elektrooporowe KOLANO HYDRANTOWE - ZESTAW Produkt dostępny na zamówienie. Zestaw: kolano E/F, mufa 1, mufa redukcyjna 1, rura pionowa, uszczelka kołnierza, podkładka pierścieniowa 2, śruby 2, nakrętki 2, podkładki 2 1 Mufa redukcyjna i mufa we wszystkich zestawach za wyjątkiem 90 x 80NP16 2 Powłoka Rilsan L (mm) L1 (mm) L2 (mm) A (mm) E (mm) DFBBKHA63X80KR 263,40 63mm x 80NP DFBBKHA90X80KR 240,18 90mm x 80NP DFBBKHA110X80KR 288,81 110mm x 80NP DFBBKHA125X80KR 315,45 125mm x 80NP DFBBKHA160X80KR 374,07 160mm x 80NP DFBBKHA180X80KR 416,28 180mm x 80NP KOLANO HYDRANTOWE Produkt dostępny na zamówienie. Jednostka podstawowa: tylko kolanka EF L (mm) L1 (mm) L2 (mm) E (mm) DFBBKHA90X90 117,48 90mm x 90deg DFBBKHA110X90 97,56 110mm x 90deg

27 Kształtki elektrooporowe ODGAŁĘZIENIE SIODŁOWE HYDRANTOWE - ZESTAW Produkt dostępny na zamówienie. Zestaw: E/F odgałęzienie siodłowe hydrantowe, mufa 1, przewód pionowy, uszczelka kołnierza, podkładka pierścieniowa 2, śruby 2, nakrętki 2, podkładki 2 1 Mufa w zestawach ma rozmiar 90 mm - patrz str wymiary 2 Powłoka Rilsan L (mm) L1 (mm) HBSA90X80KRR na zapytanie 90mm x 80NP HBSA110X80KRR na zapytanie 110mm x 80NP HBSA125X80KRR na zapytanie 125mm x 80NP HBSA160X80KRR na zapytanie 160mm x 80NP HBSA180X80KRR na zapytanie 180mm x 80NP HBSA200X80KRR na zapytanie 200mm x 80NP HBSA225X80KRR na zapytanie 225mm x 80KNP HBSA250X80KRR na zapytanie 250mm x 80NP

28 Kształtki elektrooporowe ADAPTER PE-MOSIĄDZ Z GWINTEM ZEWNĘTRZNYM L (mm) L1 (mm) ZAD25X ,28 25mm x 3/4" ,25 50 ZAD32X1 18,45 32mm x 1" ,45 30 ZAD40X1.3 25,50 40mm x 1 1/4" ,4 15 ZAD50X1.5 39,24 50mm x 1 1/2" ,4 10 ZAD63X2 45,78 63mm x 2" ,5 6 ZAD75X2.5 76,85 75mm x 2 1/2" ,8 15 ZAD90X3 93,50 90mm x 3" ZAD110X4 160,80 110mm x 4" ,6 2 ZAD125X4 175,20 125mm x 4" ADAPTER PE/MOSIĄDZ Z GWINTEM WEWNĘTRZNYM L (mm) L1 (mm) XAD25X ,71 25mm x 3/4" ,25 50 XAD32X1 16,83 32mm x 1" ,45 30 XAD40X1.3 23,88 40mm x 1 1/4" ,4 15 XAD50X1.5 31,02 50mm x 1 1/2" ,4 10 XAD63X2 45,99 63mm x 2" ,5 6 XAD75X2.5 79,97 75mm x 2 1/2" ,8 15 XAD90X3 107,95 90mm x 3" XAD110X4 160,80 110mm x 4" ,6 2 XAD125X4 168,00 125mm x 4"

29 Kształtki elektrooporowe TRÓJNIK SIODŁOWY Z ZAWOREM - ZESTAW Wartości znamionowe kształtek do gazu podano w danych technicznych na stronie 8. OBEJMA SIODŁOWA PLN H(mm) H1(mm) L(mm) OBSI63X63 75,37 63X ,34 OBSI75X63 86,45 75X ,47 OBSI90X63 86,89 90X ,43 OBSI110X63 102,36 110X ,49 OBSI125X63 125,54 125X ,52 OBSI140X63 177,33 140X ,52 OBSI160X63 201,14 160X ,53 OBSI180X63 217,00 180X ,63 OBSI200X63 267,57 200X ,65 OBSI225X63 286,60 225X ,65 OBSI250X63* 428,46 250X ,67 OBSI280X63** 428,46 280X ,37 OBSI315X63** 442,35 315X ,37 * Dla rur SDR11 ograniczenia w stosowaniu z zaworami kątowymi z frezem. ** Obejmy bez dolnej części mocującej, montaż tylko przy pomocy przyrządu mocującego. Dla rur SDR11 ograniczenia w stosowaniu z zaworami kątowymi z frezem. ZAWÓR KĄTOWY Z FREZEM DO NAWIERCANIA POD CIŚNIENIEM PLN d2(mm) L1(mm) Z(mm) ZAWGF ,57 63X ,60 ZAWGF ,57 63X ,60 Możliwość nawiercania rur: SDR11 d SDR17 D OBUDOWA TELESKOPOWA ZAWORU PLN L1(mm) Z(mm) OBPRZTD025050L , ,00 OBPRZTD025050L , ,45 29
