Przedmiar robót. Budowa sieci ciepłowniczej spinającej rejony zasilania w ciepło miasta Czeladzi.

Transkrypt

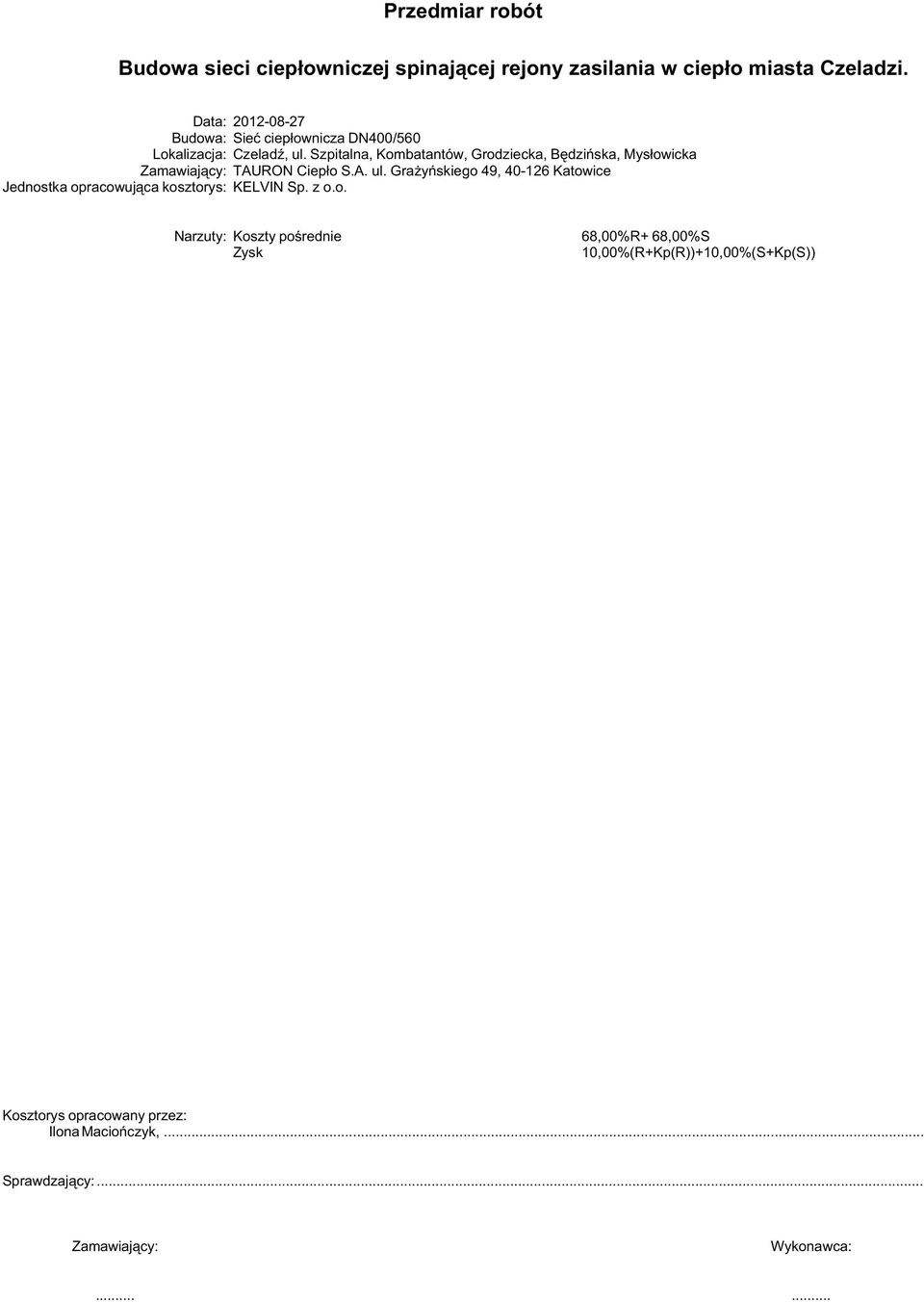

1 Przedmiar robót Data: Budowa: Sieć ciepłownicza DN400/560 Lokalizacja: Czeladź, ul. Szpitalna, Kombatantów, Grodziecka, Będzińska, Mysłowicka Zamawiający: TAURON Ciepło S.A. ul. Grażyńskiego 49, Katowice Jednostka opracowująca kosztorys: KELVIN Sp. z o.o. Narzuty: Koszty pośrednie Zysk 68,00%R+ 68,00%S 10,00%(R+Kp(R))+10,00%(S+Kp(S)) Kosztorys opracowany przez: Ilona Maciończyk,... Sprawdzający:... Zamawiający: Wykonawca:......

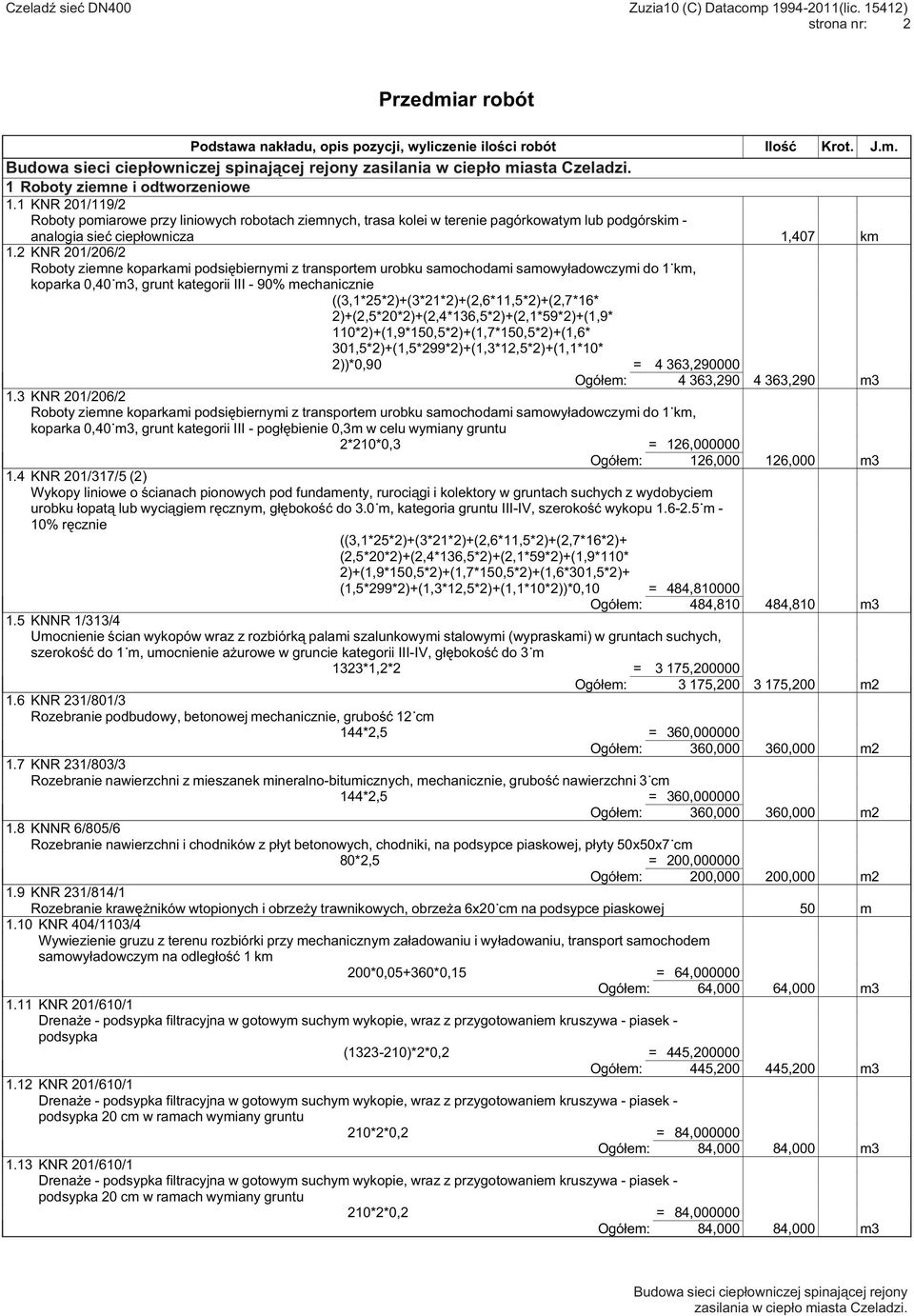

2 strona nr: 2 Przedmiar robót 1 Roboty ziemne i odtworzeniowe 1.1 KNR 201/119/2 Roboty pomiarowe przy liniowych robotach ziemnych, trasa kolei w terenie pagórkowatym lub podgórskim - analogia sieć ciepłownicza 1,407 km 1.2 KNR 201/206/2 Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, koparka 0,40 m3, grunt kategorii III - 90% mechanicznie ((3,1*25*2)+(3*21*2)+(2,6*11,5*2)+(2,7*16* 2)+(2,5*20*2)+(2,4*136,5*2)+(2,1*59*2)+(1,9* 110*2)+(1,9*150,5*2)+(1,7*150,5*2)+(1,6* 301,5*2)+(1,5*299*2)+(1,3*12,5*2)+(1,1*10* 2))*0,90 = 4 363, Ogółem: 4 363, ,290 m3 1.3 KNR 201/206/2 Roboty ziemne koparkami podsiębiernymi z transportem urobku samochodami samowyładowczymi do 1 km, koparka 0,40 m3, grunt kategorii III - pogłębienie 0,3m w celu wymiany gruntu 2*210*0,3 = 126, Ogółem: 126, ,000 m3 1.4 KNR 201/317/5 (2) Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych z wydobyciem urobku łopatą lub wyciągiem ręcznym, głębokość do 3.0 m, kategoria gruntu III-IV, szerokość wykopu m - 10% ręcznie ((3,1*25*2)+(3*21*2)+(2,6*11,5*2)+(2,7*16*2)+ (2,5*20*2)+(2,4*136,5*2)+(2,1*59*2)+(1,9*110* 2)+(1,9*150,5*2)+(1,7*150,5*2)+(1,6*301,5*2)+ (1,5*299*2)+(1,3*12,5*2)+(1,1*10*2))*0,10 = 484, Ogółem: 484, ,810 m3 1.5 KNNR 1/313/4 Umocnienie ścian wykopów wraz z rozbiórką palami szalunkowymi stalowymi (wypraskami) w gruntach suchych, szerokość do 1 m, umocnienie ażurowe w gruncie kategorii III-IV, głębokość do 3 m 1323*1,2*2 = 3 175, Ogółem: 3 175, ,200 m2 1.6 KNR 231/801/3 Rozebranie podbudowy, betonowej mechanicznie, grubość 12 cm 1.7 KNR 231/803/3 Rozebranie nawierzchni z mieszanek mineralno-bitumicznych, mechanicznie, grubość nawierzchni 3 cm 1.8 KNNR 6/805/6 Rozebranie nawierzchni i chodników z płyt betonowych, chodniki, na podsypce piaskowej, płyty 50x50x7 cm 80*2,5 = 200, Ogółem: 200, ,000 m2 1.9 KNR 231/814/1 Rozebranie krawężników wtopionych i obrzeży trawnikowych, obrzeża 6x20 cm na podsypce piaskowej 50 m 1.10 KNR 404/1103/4 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu, transport samochodem samowyładowczym na odległość 1 km 200*0,05+360*0,15 = 64, Ogółem: 64,000 64,000 m KNR 201/610/1 Drenaże - podsypka filtracyjna w gotowym suchym wykopie, wraz z przygotowaniem kruszywa - piasek - podsypka ( )*2*0,2 = 445, Ogółem: 445, ,200 m KNR 201/610/1 Drenaże - podsypka filtracyjna w gotowym suchym wykopie, wraz z przygotowaniem kruszywa - piasek - podsypka 20 cm w ramach wymiany gruntu 210*2*0,2 = 84, Ogółem: 84,000 84,000 m KNR 201/610/1 Drenaże - podsypka filtracyjna w gotowym suchym wykopie, wraz z przygotowaniem kruszywa - piasek - podsypka 20 cm w ramach wymiany gruntu 210*2*0,2 = 84, Ogółem: 84,000 84,000 m3

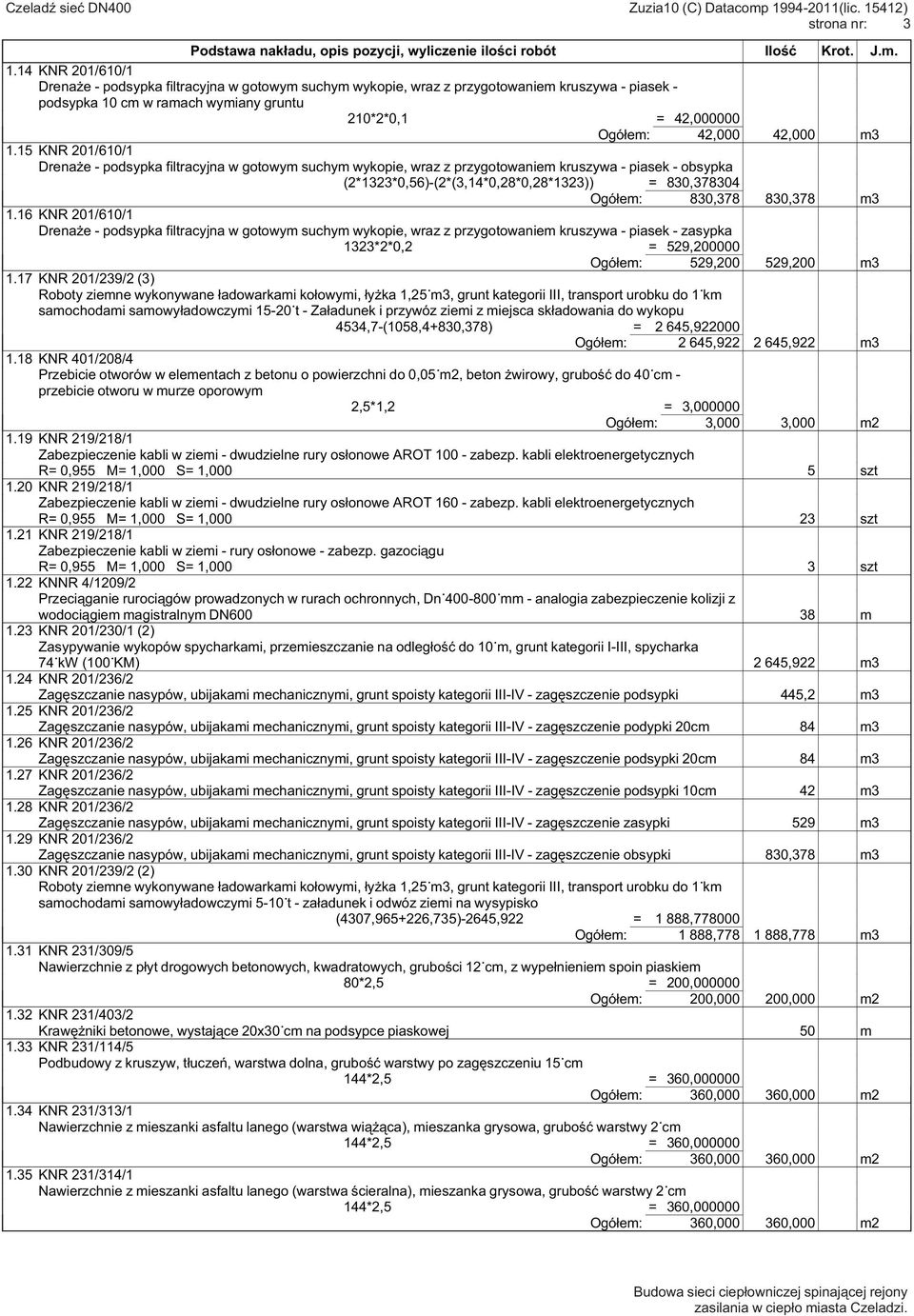

3 strona nr: KNR 201/610/1 Drenaże - podsypka filtracyjna w gotowym suchym wykopie, wraz z przygotowaniem kruszywa - piasek - podsypka 10 cm w ramach wymiany gruntu 210*2*0,1 = 42, Ogółem: 42,000 42,000 m KNR 201/610/1 Drenaże - podsypka filtracyjna w gotowym suchym wykopie, wraz z przygotowaniem kruszywa - piasek - obsypka (2*1323*0,56)-(2*(3,14*0,28*0,28*1323)) = 830, Ogółem: 830, ,378 m KNR 201/610/1 Drenaże - podsypka filtracyjna w gotowym suchym wykopie, wraz z przygotowaniem kruszywa - piasek - zasypka 1323*2*0,2 = 529, Ogółem: 529, ,200 m KNR 201/239/2 (3) Roboty ziemne wykonywane ładowarkami kołowymi, łyżka 1,25 m3, grunt kategorii III, transport urobku do 1 km samochodami samowyładowczymi t - Załadunek i przywóz ziemi z miejsca składowania do wykopu 4534,7-(1058,4+830,378) = 2 645, Ogółem: 2 645, ,922 m KNR 401/208/4 Przebicie otworów w elementach z betonu o powierzchni do 0,05 m2, beton żwirowy, grubość do 40 cm - przebicie otworu w murze oporowym 2,5*1,2 = 3, Ogółem: 3,000 3,000 m KNR 219/218/1 Zabezpieczenie kabli w ziemi - dwudzielne rury osłonowe AROT zabezp. kabli elektroenergetycznych R= 0,955 M= 1,000 S= 1,000 5 szt 1.20 KNR 219/218/1 Zabezpieczenie kabli w ziemi - dwudzielne rury osłonowe AROT zabezp. kabli elektroenergetycznych R= 0,955 M= 1,000 S= 1, szt 1.21 KNR 219/218/1 Zabezpieczenie kabli w ziemi - rury osłonowe - zabezp. gazociągu R= 0,955 M= 1,000 S= 1,000 3 szt 1.22 KNNR 4/1209/2 Przeciąganie rurociągów prowadzonych w rurach ochronnych, Dn mm - analogia zabezpieczenie kolizji z wodociągiem magistralnym DN m 1.23 KNR 201/230/1 (2) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 74 kw (100 KM) 2 645,922 m KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV - zagęszczenie podsypki 445,2 m KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV - zagęszczenie podypki 20cm 84 m KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV - zagęszczenie podsypki 20cm 84 m KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV - zagęszczenie podsypki 10cm 42 m KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV - zagęszczenie zasypki 529 m KNR 201/236/2 Zagęszczanie nasypów, ubijakami mechanicznymi, grunt spoisty kategorii III-IV - zagęszczenie obsypki 830,378 m KNR 201/239/2 (2) Roboty ziemne wykonywane ładowarkami kołowymi, łyżka 1,25 m3, grunt kategorii III, transport urobku do 1 km samochodami samowyładowczymi 5-10 t - załadunek i odwóz ziemi na wysypisko (4307, ,735)-2645,922 = 1 888, Ogółem: 1 888, ,778 m KNR 231/309/5 Nawierzchnie z płyt drogowych betonowych, kwadratowych, grubości 12 cm, z wypełnieniem spoin piaskiem 80*2,5 = 200, Ogółem: 200, ,000 m KNR 231/403/2 Krawężniki betonowe, wystające 20x30 cm na podsypce piaskowej 50 m 1.33 KNR 231/114/5 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm 1.34 KNR 231/313/1 Nawierzchnie z mieszanki asfaltu lanego (warstwa wiążąca), mieszanka grysowa, grubość warstwy 2 cm 1.35 KNR 231/314/1 Nawierzchnie z mieszanki asfaltu lanego (warstwa ścieralna), mieszanka grysowa, grubość warstwy 2 cm

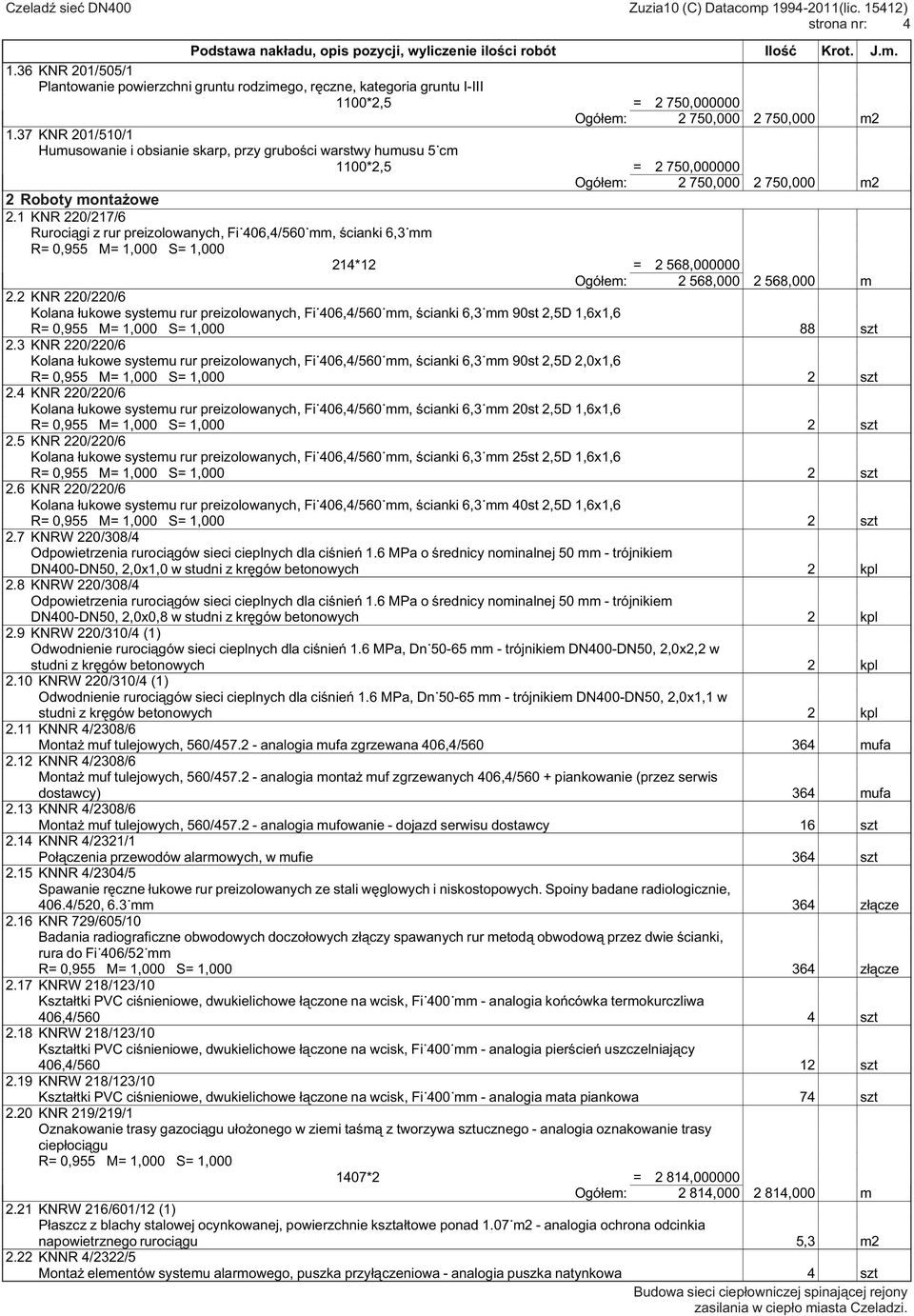

4 strona nr: KNR 201/505/1 Plantowanie powierzchni gruntu rodzimego, ręczne, kategoria gruntu I-III 1100*2,5 = 2 750, Ogółem: 2 750, ,000 m KNR 201/510/1 Humusowanie i obsianie skarp, przy grubości warstwy humusu 5 cm 1100*2,5 = 2 750, Ogółem: 2 750, ,000 m2 2 Roboty montażowe 2.1 KNR 220/217/6 Rurociągi z rur preizolowanych, Fi 406,4/560 mm, ścianki 6,3 mm R= 0,955 M= 1,000 S= 1, *12 = 2 568, Ogółem: 2 568, ,000 m 2.2 KNR 220/220/6 Kolana łukowe systemu rur preizolowanych, Fi 406,4/560 mm, ścianki 6,3 mm 90st 2,5D 1,6x1,6 R= 0,955 M= 1,000 S= 1, szt 2.3 KNR 220/220/6 Kolana łukowe systemu rur preizolowanych, Fi 406,4/560 mm, ścianki 6,3 mm 90st 2,5D 2,0x1,6 2.4 KNR 220/220/6 Kolana łukowe systemu rur preizolowanych, Fi 406,4/560 mm, ścianki 6,3 mm 20st 2,5D 1,6x1,6 2.5 KNR 220/220/6 Kolana łukowe systemu rur preizolowanych, Fi 406,4/560 mm, ścianki 6,3 mm 25st 2,5D 1,6x1,6 2.6 KNR 220/220/6 Kolana łukowe systemu rur preizolowanych, Fi 406,4/560 mm, ścianki 6,3 mm 40st 2,5D 1,6x1,6 2.7 KNRW 220/308/4 Odpowietrzenia rurociągów sieci cieplnych dla ciśnień 1.6 MPa o średnicy nominalnej 50 mm - trójnikiem DN400-DN50, 2,0x1,0 w studni z kręgów betonowych 2 kpl 2.8 KNRW 220/308/4 Odpowietrzenia rurociągów sieci cieplnych dla ciśnień 1.6 MPa o średnicy nominalnej 50 mm - trójnikiem DN400-DN50, 2,0x0,8 w studni z kręgów betonowych 2 kpl 2.9 KNRW 220/310/4 (1) Odwodnienie rurociągów sieci cieplnych dla ciśnień 1.6 MPa, Dn mm - trójnikiem DN400-DN50, 2,0x2,2 w studni z kręgów betonowych 2 kpl 2.10 KNRW 220/310/4 (1) Odwodnienie rurociągów sieci cieplnych dla ciśnień 1.6 MPa, Dn mm - trójnikiem DN400-DN50, 2,0x1,1 w studni z kręgów betonowych 2 kpl 2.11 KNNR 4/2308/6 Montaż muf tulejowych, 560/ analogia mufa zgrzewana 406,4/ mufa 2.12 KNNR 4/2308/6 Montaż muf tulejowych, 560/ analogia montaż muf zgrzewanych 406,4/560 + piankowanie (przez serwis dostawcy) 364 mufa 2.13 KNNR 4/2308/6 Montaż muf tulejowych, 560/ analogia mufowanie - dojazd serwisu dostawcy 16 szt 2.14 KNNR 4/2321/1 Połączenia przewodów alarmowych, w mufie 364 szt 2.15 KNNR 4/2304/5 Spawanie ręczne łukowe rur preizolowanych ze stali węglowych i niskostopowych. Spoiny badane radiologicznie, 406.4/520, 6.3 mm 364 złącze 2.16 KNR 729/605/10 Badania radiograficzne obwodowych doczołowych złączy spawanych rur metodą obwodową przez dwie ścianki, rura do Fi 406/52 mm R= 0,955 M= 1,000 S= 1, złącze 2.17 KNRW 218/123/10 Kształtki PVC ciśnieniowe, dwukielichowe łączone na wcisk, Fi 400 mm - analogia końcówka termokurczliwa 406,4/560 4 szt 2.18 KNRW 218/123/10 Kształtki PVC ciśnieniowe, dwukielichowe łączone na wcisk, Fi 400 mm - analogia pierścień uszczelniający 406,4/ szt 2.19 KNRW 218/123/10 Kształtki PVC ciśnieniowe, dwukielichowe łączone na wcisk, Fi 400 mm - analogia mata piankowa 74 szt 2.20 KNR 219/219/1 Oznakowanie trasy gazociągu ułożonego w ziemi taśmą z tworzywa sztucznego - analogia oznakowanie trasy ciepłociągu R= 0,955 M= 1,000 S= 1, *2 = 2 814, Ogółem: 2 814, ,000 m 2.21 KNRW 216/601/12 (1) Płaszcz z blachy stalowej ocynkowanej, powierzchnie kształtowe ponad 1.07 m2 - analogia ochrona odcinkia napowietrznego rurociągu 5,3 m KNNR 4/2322/5 Montaż elementów systemu alarmowego, puszka przyłączeniowa - analogia puszka natynkowa 4 szt

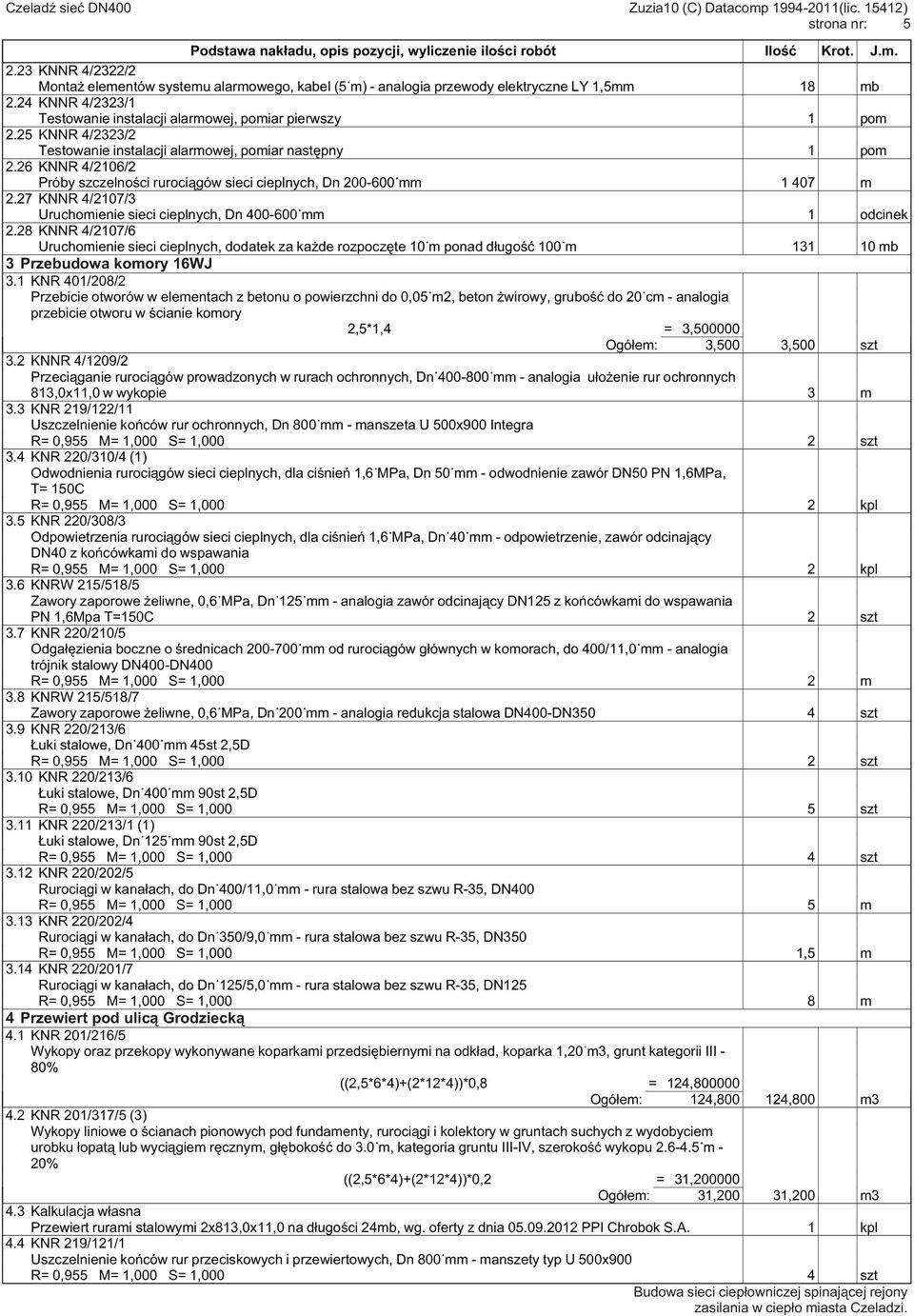

5 strona nr: KNNR 4/2322/2 Montaż elementów systemu alarmowego, kabel (5 m) - analogia przewody elektryczne LY 1,5mm 18 mb 2.24 KNNR 4/2323/1 Testowanie instalacji alarmowej, pomiar pierwszy 1 pom 2.25 KNNR 4/2323/2 Testowanie instalacji alarmowej, pomiar następny 1 pom 2.26 KNNR 4/2106/2 Próby szczelności rurociągów sieci cieplnych, Dn mm m 2.27 KNNR 4/2107/3 Uruchomienie sieci cieplnych, Dn mm 1 odcinek 2.28 KNNR 4/2107/6 Uruchomienie sieci cieplnych, dodatek za każde rozpoczęte 10 m ponad długość 100 m mb 3 Przebudowa komory 16WJ 3.1 KNR 401/208/2 Przebicie otworów w elementach z betonu o powierzchni do 0,05 m2, beton żwirowy, grubość do 20 cm - analogia przebicie otworu w ścianie komory 2,5*1,4 = 3, Ogółem: 3,500 3,500 szt 3.2 KNNR 4/1209/2 Przeciąganie rurociągów prowadzonych w rurach ochronnych, Dn mm - analogia ułożenie rur ochronnych 813,0x11,0 w wykopie 3 m 3.3 KNR 219/122/11 Uszczelnienie końców rur ochronnych, Dn 800 mm - manszeta U 500x900 Integra 3.4 KNR 220/310/4 (1) Odwodnienia rurociągów sieci cieplnych, dla ciśnień 1,6 MPa, Dn 50 mm - odwodnienie zawór DN50 PN 1,6MPa, T= 150C R= 0,955 M= 1,000 S= 1,000 2 kpl 3.5 KNR 220/308/3 Odpowietrzenia rurociągów sieci cieplnych, dla ciśnień 1,6 MPa, Dn 40 mm - odpowietrzenie, zawór odcinający DN40 z końcówkami do wspawania R= 0,955 M= 1,000 S= 1,000 2 kpl 3.6 KNRW 215/518/5 Zawory zaporowe żeliwne, 0,6 MPa, Dn 125 mm - analogia zawór odcinający DN125 z końcówkami do wspawania PN 1,6Mpa T=150C 2 szt 3.7 KNR 220/210/5 Odgałęzienia boczne o średnicach mm od rurociągów głównych w komorach, do 400/11,0 mm - analogia trójnik stalowy DN400-DN400 R= 0,955 M= 1,000 S= 1,000 2 m 3.8 KNRW 215/518/7 Zawory zaporowe żeliwne, 0,6 MPa, Dn 200 mm - analogia redukcja stalowa DN400-DN350 4 szt 3.9 KNR 220/213/6 Łuki stalowe, Dn 400 mm 45st 2,5D 3.10 KNR 220/213/6 Łuki stalowe, Dn 400 mm 90st 2,5D R= 0,955 M= 1,000 S= 1,000 5 szt 3.11 KNR 220/213/1 (1) Łuki stalowe, Dn 125 mm 90st 2,5D R= 0,955 M= 1,000 S= 1,000 4 szt 3.12 KNR 220/202/5 Rurociągi w kanałach, do Dn 400/11,0 mm - rura stalowa bez szwu R-35, DN400 R= 0,955 M= 1,000 S= 1,000 5 m 3.13 KNR 220/202/4 Rurociągi w kanałach, do Dn 350/9,0 mm - rura stalowa bez szwu R-35, DN350 R= 0,955 M= 1,000 S= 1,000 1,5 m 3.14 KNR 220/201/7 Rurociągi w kanałach, do Dn 125/5,0 mm - rura stalowa bez szwu R-35, DN125 R= 0,955 M= 1,000 S= 1,000 8 m 4 Przewiert pod ulicą Grodziecką 4.1 KNR 201/216/5 Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi na odkład, koparka 1,20 m3, grunt kategorii III - 80% ((2,5*6*4)+(2*12*4))*0,8 = 124, Ogółem: 124, ,800 m3 4.2 KNR 201/317/5 (3) Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych z wydobyciem urobku łopatą lub wyciągiem ręcznym, głębokość do 3.0 m, kategoria gruntu III-IV, szerokość wykopu m - 20% ((2,5*6*4)+(2*12*4))*0,2 = 31, Ogółem: 31,200 31,200 m3 4.3 Kalkulacja własna Przewiert rurami stalowymi 2x813,0x11,0 na długości 24mb, wg. oferty z dnia PPI Chrobok S.A. 1 kpl 4.4 KNR 219/121/1 Uszczelnienie końców rur przeciskowych i przewiertowych, Dn 800 mm - manszety typ U 500x900 R= 0,955 M= 1,000 S= 1,000 4 szt

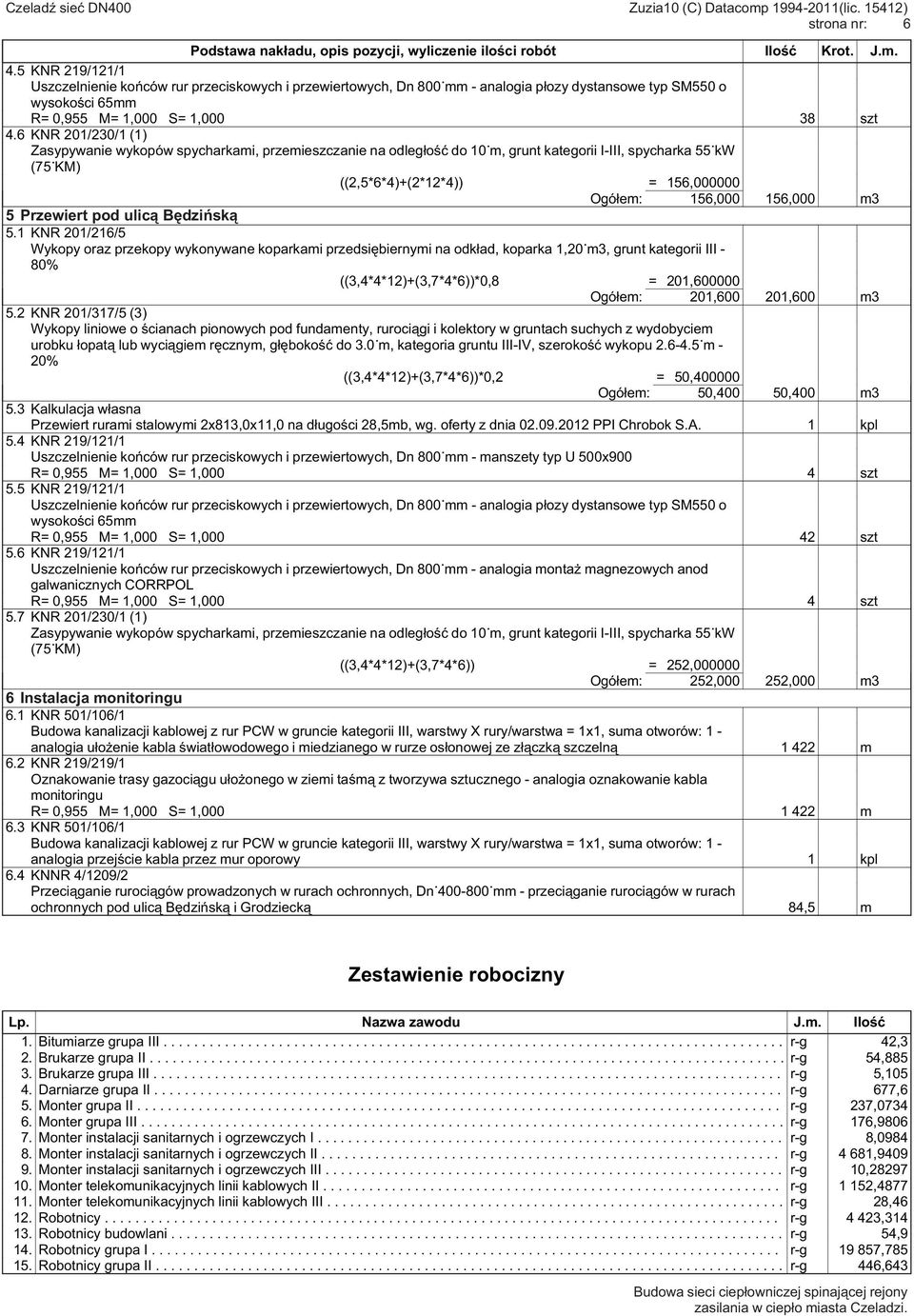

6 strona nr: KNR 219/121/1 Uszczelnienie końców rur przeciskowych i przewiertowych, Dn 800 mm - analogia płozy dystansowe typ SM550 o wysokości 65mm R= 0,955 M= 1,000 S= 1, szt 4.6 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) ((2,5*6*4)+(2*12*4)) = 156, Ogółem: 156, ,000 m3 5 Przewiert pod ulicą Będzińską 5.1 KNR 201/216/5 Wykopy oraz przekopy wykonywane koparkami przedsiębiernymi na odkład, koparka 1,20 m3, grunt kategorii III - 80% ((3,4*4*12)+(3,7*4*6))*0,8 = 201, Ogółem: 201, ,600 m3 5.2 KNR 201/317/5 (3) Wykopy liniowe o ścianach pionowych pod fundamenty, rurociągi i kolektory w gruntach suchych z wydobyciem urobku łopatą lub wyciągiem ręcznym, głębokość do 3.0 m, kategoria gruntu III-IV, szerokość wykopu m - 20% ((3,4*4*12)+(3,7*4*6))*0,2 = 50, Ogółem: 50,400 50,400 m3 5.3 Kalkulacja własna Przewiert rurami stalowymi 2x813,0x11,0 na długości 28,5mb, wg. oferty z dnia PPI Chrobok S.A. 1 kpl 5.4 KNR 219/121/1 Uszczelnienie końców rur przeciskowych i przewiertowych, Dn 800 mm - manszety typ U 500x900 R= 0,955 M= 1,000 S= 1,000 4 szt 5.5 KNR 219/121/1 Uszczelnienie końców rur przeciskowych i przewiertowych, Dn 800 mm - analogia płozy dystansowe typ SM550 o wysokości 65mm R= 0,955 M= 1,000 S= 1, szt 5.6 KNR 219/121/1 Uszczelnienie końców rur przeciskowych i przewiertowych, Dn 800 mm - analogia montaż magnezowych anod galwanicznych CORRPOL R= 0,955 M= 1,000 S= 1,000 4 szt 5.7 KNR 201/230/1 (1) Zasypywanie wykopów spycharkami, przemieszczanie na odległość do 10 m, grunt kategorii I-III, spycharka 55 kw (75 KM) ((3,4*4*12)+(3,7*4*6)) = 252, Ogółem: 252, ,000 m3 6 Instalacja monitoringu 6.1 KNR 501/106/1 Budowa kanalizacji kablowej z rur PCW w gruncie kategorii III, warstwy X rury/warstwa = 1x1, suma otworów: 1 - analogia ułożenie kabla światłowodowego i miedzianego w rurze osłonowej ze złączką szczelną m 6.2 KNR 219/219/1 Oznakowanie trasy gazociągu ułożonego w ziemi taśmą z tworzywa sztucznego - analogia oznakowanie kabla monitoringu R= 0,955 M= 1,000 S= 1, m 6.3 KNR 501/106/1 Budowa kanalizacji kablowej z rur PCW w gruncie kategorii III, warstwy X rury/warstwa = 1x1, suma otworów: 1 - analogia przejście kabla przez mur oporowy 1 kpl 6.4 KNNR 4/1209/2 Przeciąganie rurociągów prowadzonych w rurach ochronnych, Dn mm - przeciąganie rurociągów w rurach ochronnych pod ulicą Będzińską i Grodziecką 84,5 m Zestawienie robocizny Lp. Nazwa zawodu J.m. Ilość 1. Bitumiarze grupa III r-g 42,3 2. Brukarze grupa..... II r-g 54, Brukarze grupa..... III r-g 5, Darniarze grupa..... II. r-g 677,6 5. Monter grupa..... II. r-g 237, Monter grupa..... III. r-g 176, Monter instalacji sanitarnych i. ogrzewczych... I r-g 8, Monter instalacji sanitarnych i. ogrzewczych II r-g 4 681, Monter instalacji sanitarnych i. ogrzewczych III r-g 10, Monter telekomunikacyjnych linii... kablowych II r-g 1 152, Monter telekomunikacyjnych linii... kablowych III r-g 28, Robotnicy r-g 4 423, Robotnicy budowlani.... r-g 54,9 14. Robotnicy grupa..... I. r-g , Robotnicy grupa..... II. r-g 446,

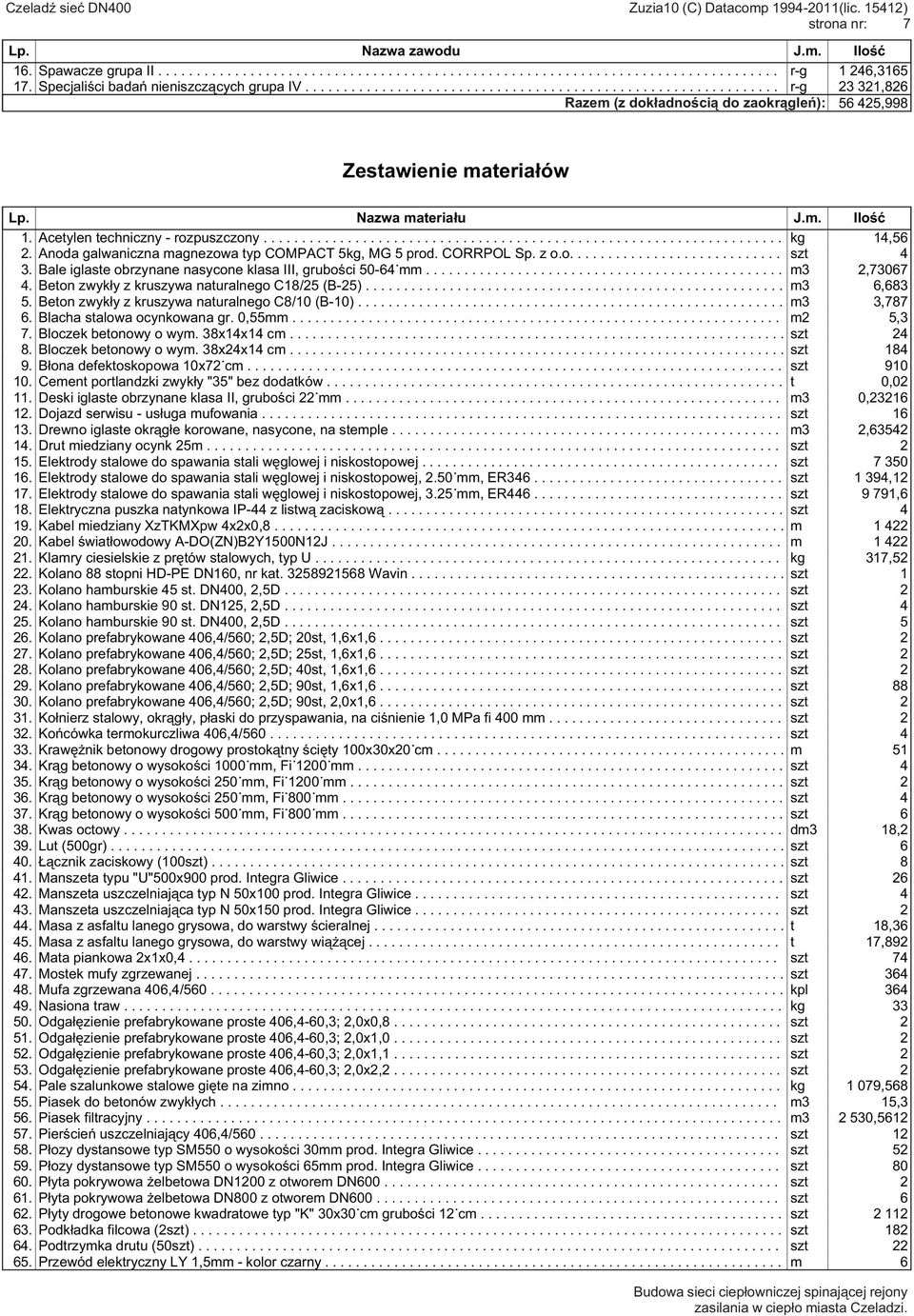

7 strona nr: 7 Lp. Nazwa zawodu J.m. Ilość 16. Spawacze grupa II r-g 1 246, Specjaliści badań nieniszczących grupa IV r-g ,826 Razem (z dokładnością do zaokrągleń): ,998 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Acetylen techniczny - rozpuszczony kg 14,56 2. Anoda galwaniczna magnezowa typ COMPACT 5kg, MG 5 prod. CORRPOL Sp. z o.o Bale iglaste obrzynane nasycone klasa III, grubości mm m3 2, Beton zwykły z kruszywa naturalnego C18/25 (B-25) m3 6, Beton zwykły z kruszywa naturalnego C8/10 (B-10) m3 3, Blacha stalowa ocynkowana gr. 0,55mm m2 5,3 7. Bloczek betonowy o wym. 38x14x14 cm Bloczek betonowy o wym. 38x24x14 cm szt Błona defektoskopowa 10x72 cm szt Cement portlandzki zwykły "35" bez dodatków t 0, Deski iglaste obrzynane klasa II, grubości 22 mm m3 0, Dojazd serwisu - usługa mufowania szt Drewno iglaste okrągłe korowane, nasycone, na stemple m3 2, Drut miedziany ocynk 25m Elektrody stalowe do spawania stali węglowej i niskostopowej szt Elektrody stalowe do spawania stali węglowej i niskostopowej, 2.50 mm, ER szt 1 394, Elektrody stalowe do spawania stali węglowej i niskostopowej, 3.25 mm, ER szt 9 791,6 18. Elektryczna puszka natynkowa IP-44 z listwą zaciskową Kabel miedziany XzTKMXpw 4x2x0, m Kabel światłowodowy A-DO(ZN)B2Y1500N12J m Klamry ciesielskie z prętów stalowych, typ U kg 317, Kolano 88 stopni HD-PE DN160, nr kat Wavin szt Kolano hamburskie 45 st. DN400, 2,5D Kolano hamburskie 90 st. DN125, 2,5D Kolano hamburskie 90 st. DN400, 2,5D szt Kolano prefabrykowane 406,4/560; 2,5D; 20st, 1,6x1, Kolano prefabrykowane 406,4/560; 2,5D; 25st, 1,6x1, Kolano prefabrykowane 406,4/560; 2,5D; 40st, 1,6x1, Kolano prefabrykowane 406,4/560; 2,5D; 90st, 1,6x1, szt Kolano prefabrykowane 406,4/560; 2,5D; 90st, 2,0x1, Kołnierz stalowy, okrągły, płaski do przyspawania, na ciśnienie 1,0 MPa fi 400 mm Końcówka termokurczliwa 406,4/ Krawężnik betonowy drogowy prostokątny ścięty 100x30x20 cm m Krąg betonowy o wysokości 1000 mm, Fi 1200 mm Krąg betonowy o wysokości 250 mm, Fi 1200 mm Krąg betonowy o wysokości 250 mm, Fi 800 mm Krąg betonowy o wysokości 500 mm, Fi 800 mm szt Kwas octowy dm3 18,2 39. Lut (500gr) szt Łącznik zaciskowy (100szt) szt Manszeta typu "U"500x900 prod. Integra Gliwice Manszeta uszczelniająca typ N 50x100 prod. Integra Gliwice Manszeta uszczelniająca typ N 50x150 prod. Integra Gliwice Masa z asfaltu lanego grysowa, do warstwy ścieralnej t 18, Masa z asfaltu lanego grysowa, do warstwy wiążącej t 17, Mata piankowa 2x1x0, szt Mostek mufy zgrzewanej szt Mufa zgrzewana 406,4/ kpl Nasiona traw kg Odgałęzienie prefabrykowane proste 406,4-60,3; 2,0x0, Odgałęzienie prefabrykowane proste 406,4-60,3; 2,0x1, Odgałęzienie prefabrykowane proste 406,4-60,3; 2,0x1, Odgałęzienie prefabrykowane proste 406,4-60,3; 2,0x2, Pale szalunkowe stalowe gięte na zimno kg 1 079, Piasek do betonów zwykłych m3 15,3 56. Piasek filtracyjny m , Pierścień uszczelniający 406,4/ szt Płozy dystansowe typ SM550 o wysokości 30mm prod. Integra Gliwice szt Płozy dystansowe typ SM550 o wysokości 65mm prod. Integra Gliwice szt Płyta pokrywowa żelbetowa DN1200 z otworem DN Płyta pokrywowa żelbetowa DN800 z otworem DN szt Płyty drogowe betonowe kwadratowe typ "K" 30x30 cm grubości 12 cm Podkładka filcowa (2szt) szt Podtrzymka drutu (50szt) Przewód elektryczny LY 1,5mm - kolor czarny m 6

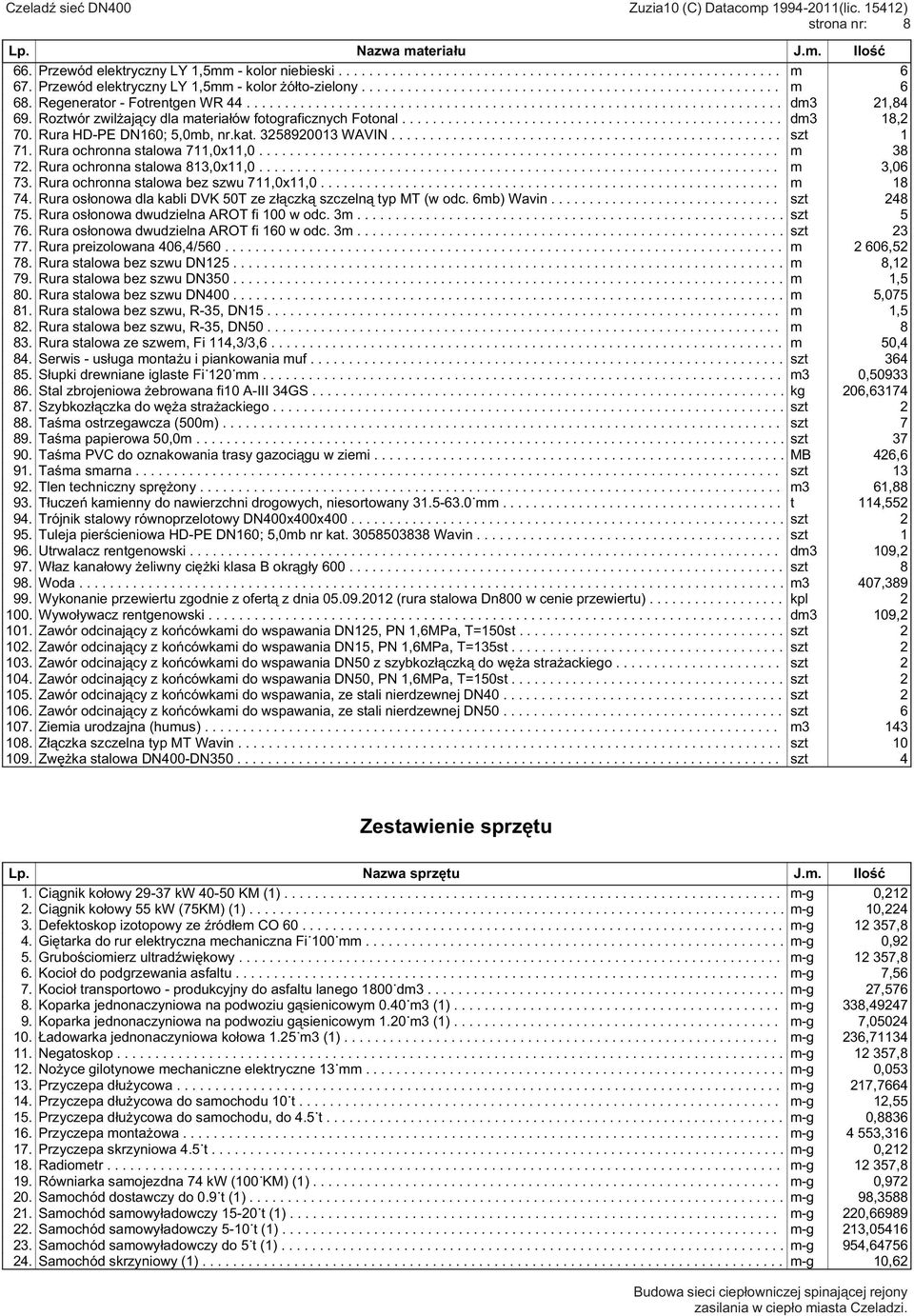

8 strona nr: 8 Lp. Nazwa materiału J.m. Ilość 66. Przewód elektryczny LY 1,5mm - kolor niebieski m Przewód elektryczny LY 1,5mm - kolor żółto-zielony m Regenerator - Fotrentgen WR dm3 21, Roztwór zwilżający dla materiałów fotograficznych Fotonal dm3 18,2 70. Rura HD-PE DN160; 5,0mb, nr.kat WAVIN szt Rura ochronna stalowa 711,0x11, m Rura ochronna stalowa 813,0x11, m 3, Rura ochronna stalowa bez szwu 711,0x11, m Rura osłonowa dla kabli DVK 50T ze złączką szczelną typ MT (w odc. 6mb) Wavin Rura osłonowa dwudzielna AROT fi 100 w odc. 3m szt Rura osłonowa dwudzielna AROT fi 160 w odc. 3m Rura preizolowana 406,4/ m 2 606, Rura stalowa bez szwu DN m 8, Rura stalowa bez szwu DN m 1,5 80. Rura stalowa bez szwu DN m 5, Rura stalowa bez szwu, R-35, DN m 1,5 82. Rura stalowa bez szwu, R-35, DN m Rura stalowa ze szwem, Fi 114,3/3, m 50,4 84. Serwis - usługa montażu i piankowania muf szt Słupki drewniane iglaste Fi 120 mm m3 0, Stal zbrojeniowa żebrowana fi10 A-III 34GS kg 206, Szybkozłączka do węża strażackiego Taśma ostrzegawcza (500m) szt Taśma papierowa 50,0m szt Taśma PVC do oznakowania trasy gazociągu w ziemi MB 426,6 91. Taśma smarna szt Tlen techniczny sprężony m3 61, Tłuczeń kamienny do nawierzchni drogowych, niesortowany mm t 114, Trójnik stalowy równoprzelotowy DN400x400x Tuleja pierścieniowa HD-PE DN160; 5,0mb nr kat Wavin szt Utrwalacz rentgenowski dm3 109,2 97. Właz kanałowy żeliwny ciężki klasa B okrągły szt Woda m3 407, Wykonanie przewiertu zgodnie z ofertą z dnia (rura stalowa Dn800 w cenie przewiertu) kpl Wywoływacz rentgenowski dm3 109, Zawór odcinający z końcówkami do wspawania DN125, PN 1,6MPa, T=150st Zawór odcinający z końcówkami do wspawania DN15, PN 1,6MPa, T=135st Zawór odcinający z końcówkami do wspawania DN50 z szybkozłączką do węża strażackiego Zawór odcinający z końcówkami do wspawania DN50, PN 1,6MPa, T=150st Zawór odcinający z końcówkami do wspawania, ze stali nierdzewnej DN Zawór odcinający z końcówkami do wspawania, ze stali nierdzewnej DN szt Ziemia urodzajna (humus) m Złączka szczelna typ MT Wavin szt Zwężka stalowa DN400-DN Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Ciągnik kołowy kw KM (1) m-g 0, Ciągnik kołowy 55 kw (75KM) (1) m-g 10, Defektoskop izotopowy ze źródłem CO m-g ,8 4. Giętarka do rur elektryczna mechaniczna Fi 100 mm m-g 0,92 5. Grubościomierz ultradźwiękowy m-g ,8 6. Kocioł do podgrzewania asfaltu m-g 7,56 7. Kocioł transportowo - produkcyjny do asfaltu lanego 1800 dm m-g 27, Koparka jednonaczyniowa na podwoziu gąsienicowym 0.40 m3 (1) m-g 338, Koparka jednonaczyniowa na podwoziu gąsienicowym 1.20 m3 (1) m-g 7, Ładowarka jednonaczyniowa kołowa 1.25 m3 (1) m-g 236, Negatoskop m-g ,8 12. Nożyce gilotynowe mechaniczne elektryczne 13 mm m-g 0, Przyczepa dłużycowa m-g 217, Przyczepa dłużycowa do samochodu 10 t m-g 12, Przyczepa dłużycowa do samochodu, do 4.5 t m-g 0, Przyczepa montażowa m-g 4 553, Przyczepa skrzyniowa 4.5 t m-g 0, Radiometr m-g ,8 19. Równiarka samojezdna 74 kw (100 KM) (1) m-g 0, Samochód dostawczy do 0.9 t (1) m-g 98, Samochód samowyładowczy t (1) m-g 220, Samochód samowyładowczy 5-10 t (1) m-g 213, Samochód samowyładowczy do 5 t (1) m-g 954, Samochód skrzyniowy (1) m-g 10,62

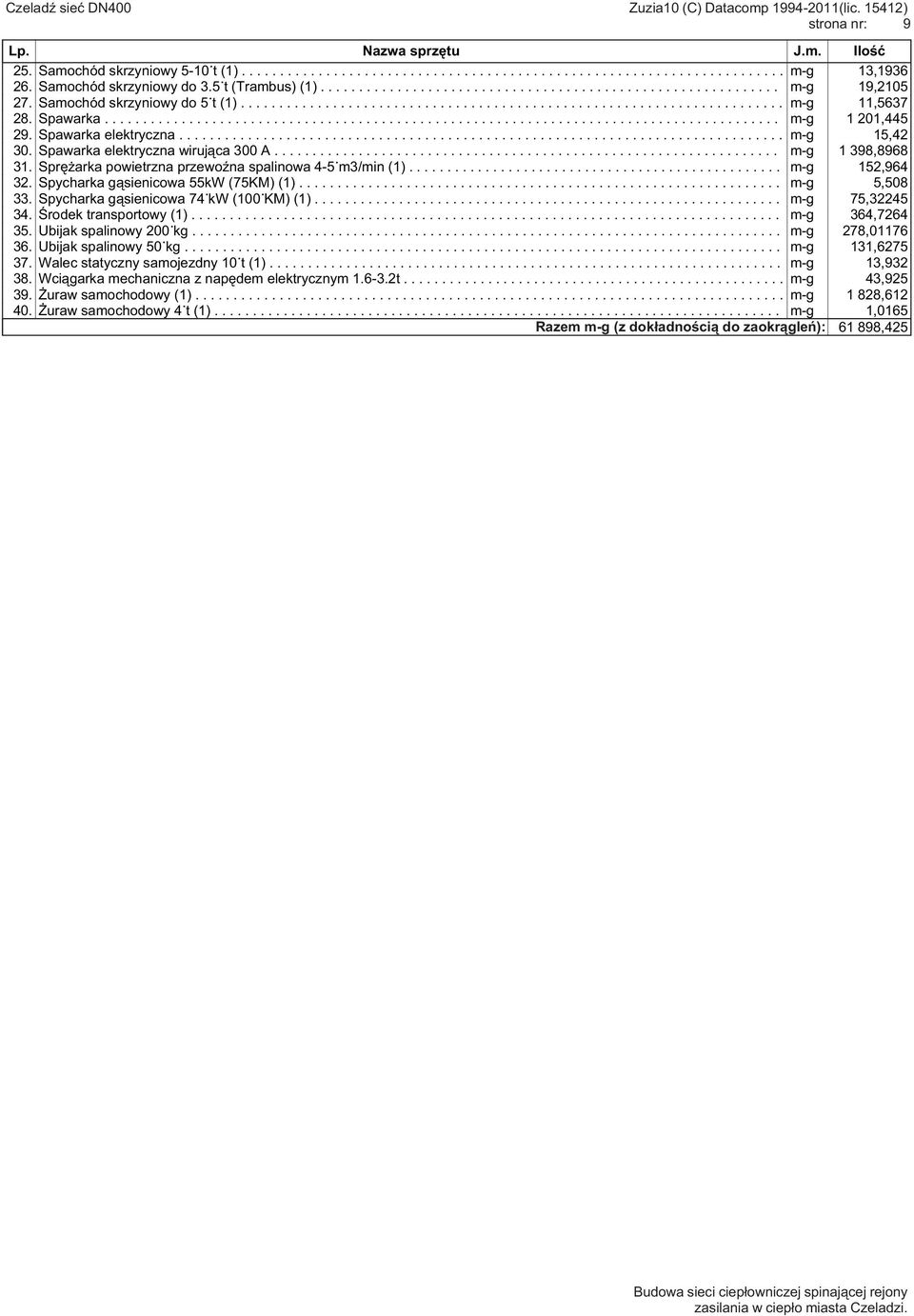

9 strona nr: 9 Lp. Nazwa sprzętu J.m. Ilość 25. Samochód skrzyniowy 5-10 t (1) m-g 13, Samochód skrzyniowy do t....(trambus) (1) m-g 19, Samochód skrzyniowy do... 5 t..(1) m-g 11, Spawarka m-g 1 201, Spawarka elektryczna.... m-g 15, Spawarka elektryczna wirująca A m-g 1 398, Sprężarka powietrzna przewoźna spalinowa m3/min (1).. m-g 152, Spycharka gąsienicowa kW.....(75KM) (1) m-g 5, Spycharka gąsienicowa kw......(100 KM) (1) m-g 75, Środek transportowy (1) m-g 364, Ubijak spalinowy kg. m-g 278, Ubijak spalinowy kg m-g 131, Walec statyczny samojezdny t....(1) m-g 13, Wciągarka mechaniczna z. napędem elektrycznym t m-g 43, Żuraw samochodowy (1) m-g 1 828, Żuraw samochodowy t...(1) m-g 1,0165. Razem m-g (z dokładnością do zaokrągleń): ,425
